Не завжди перед збиранням чергового ПК стоїть ціль бути практичним і ідеально відпрацьовувати кожну вкладену в себе гривню. Бувають випадки коли хочеться зробити особливий акцент на зовнішності, іноді це може навіть випереджати практицизм. Виробники теж чудово розуміють це і готові запропонувати рішення зі ставкою на стиль, але бувають і сміливі поєднання одного з іншим, хоч і не дешеві, наприклад як MSI MPG X870E Carbon WIFI. Зовнішність явно її сильна сторона, і не потребує жодних перевірок, а от щодо практичності, ми прямо зараз розберемось.

Характеристики

Виробник MSI
Модель MPG X870E Carbon WIFI
Чипсет AMD X870E
Процесорний роз’єм Socket AM5 (LGA 1718)
Процесори AMD Ryzen 3 / 5 / 7 / 9 Zen 4 (Raphael, Phoenix), Zen 5 (Granite Ridge)
Пам’ять 4 UDIMM DDR5 SDRAM, максимум 256 ГБ:
4800–5600 МГц, 5800–8400+ (OC) МГц
Обмежена підтримка CUDIMM в режимі bypass
Слоти PCIe 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 5.0 x16 (x4) — CPU
1 x PCI Express 4.0 x16 (x4) — X870E
M.2 1 x PCI Express 5.0 x4 M.2_1 (Key M, 2260/2280) — CPU
1 x PCI Express 5.0 x4 M.2_2 (Key M, 2260/2280) — CPU
1 x PCI Express 4.0 x2 M.2_3 (Key M, 2280/22110) — X870E
1 x PCI Express 4.0 x4 M.2_4 (Key M, 2260/2280) — X870E
Вбудоване відеоядро + (в процесорі)
Кількість вентиляторів 7x 4pin (8x 4pin з урахуванням використання пропрієтарного EZ Conn-Header V2)
Порти PS/2 –
Порти USB I/O‑панель: 2 x USB4, 9 x USB 3.2 Gen 2 (Type A), 2 x USB 3.2 Gen 2 (Type C)
Контактні групи: 1 x USB 3.2 Gen 2×2 Type‑C (1 порт), 2 x USB 3.2 Gen 1 (4 порти), 2 x USB 2.0 (4 порти),
Serial ATA 4 x SATA 6 Гбіт/с (X870E)
RAID 0, 1, 10 (SATA, PCIe)
Вбудований звук Realtek ALC4080
S/PDIF +
Мережеві можливості Дротова: 1 x Realtek RTL8126 (5G Ethernet), 1 x Realtek RTL8125 (2.5G Ethernet)
Бездротова: Qualcomm FastConnect 7800 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be), Bluetooth 5.4
COM –
RGB 3 x Addressable Gen 2, 1 x RGB LED
LED RGB Header 4
TPM +
Формфактор ATX
Розміри, мм 305 x 244
Додаткові функції Premium Thermal Design, EZ PCIe Release, EZ M.2 Shield Frozr II, Lightning Gen 5, Quadruple M.2 Connectors, Lightning USB 40G, Dual LAN, Wi-Fi 7, Audio Boost 5
Вартість, грн 24 868

До уваги читача! У материнської плати є особливості в роботі деяких інтерфейсів. Слот M2_2 не буде працювати, а слот M2_1 й слоти розширення PCIe працюватимуть в режимі gen4 при використанні процесорів Ryzen 8000 серії.

Комплект постачання

Материнська плата постачається в коробці середніх розмірів з яскравою поліграфією.

Зворотна сторона коробки виглядає типово, як і у більшості інших продуктів виробника. Тут розташовано зображення самої плати, технічні характеристики, конструкція I/O‑панелі, а також ключові особливості продукту.

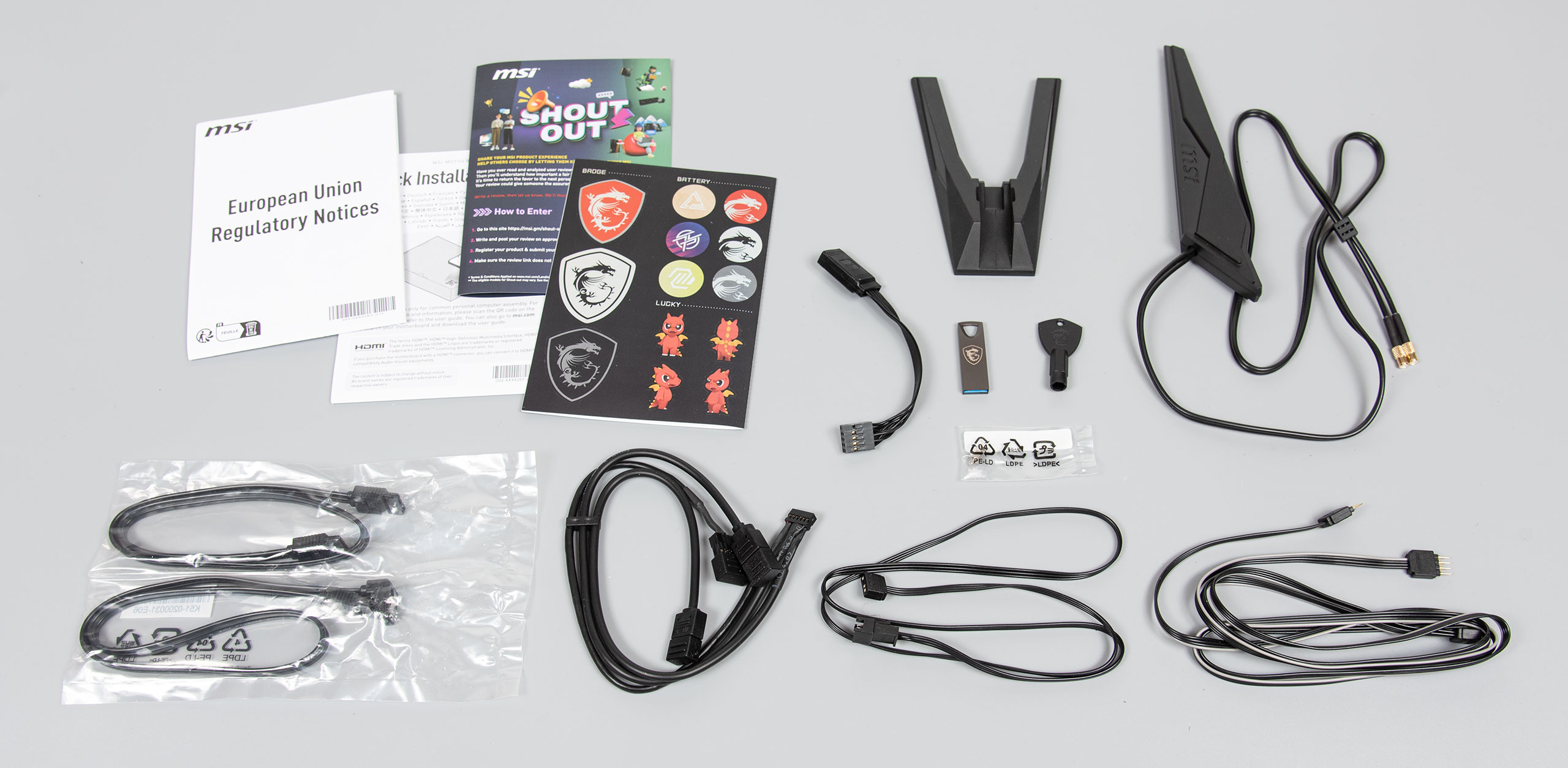

Комплектація в коробці наступна:

  • інструкція швидкого початку, гарантія та інше;
  • комплект наліпок;
  • болти та стійки M.2 з ключем для їх монтажу/демонтажу;
  • кабель-подовжувач FRONT_PANEL;
  • зовнішня EZ Wi-Fi антена з магнітною платформою;
  • EZ Conn-cable V2 для підключення вентиляторів RGB LED;
  • два SATA-кабелі з металевими клямками (один з них кутовий);
  • Y‑подовжувач RGB;
  • подовжувач ARGB;
  • USB Flash-драйв обсягом 32 ГБ.

Зовнішній вигляд

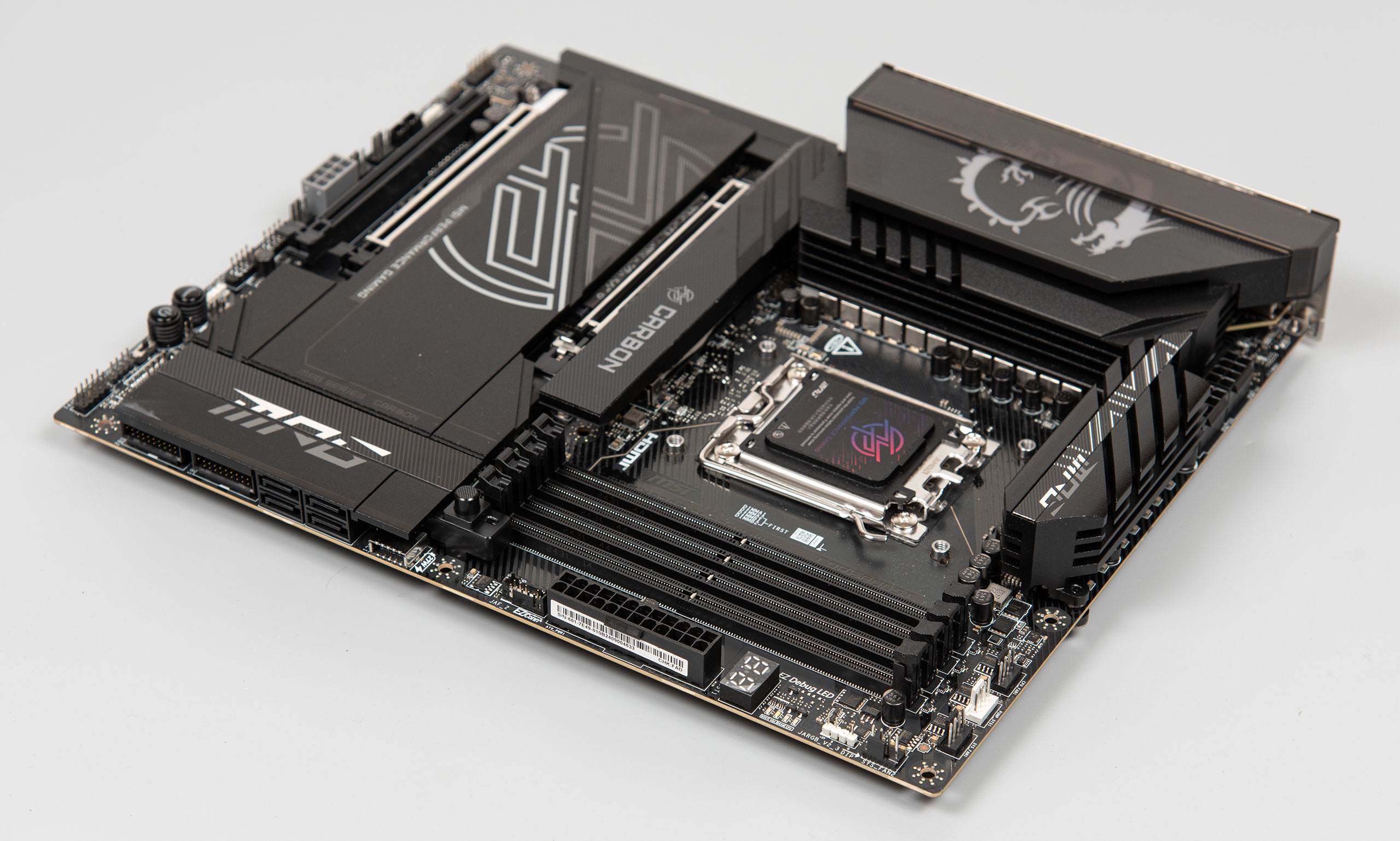

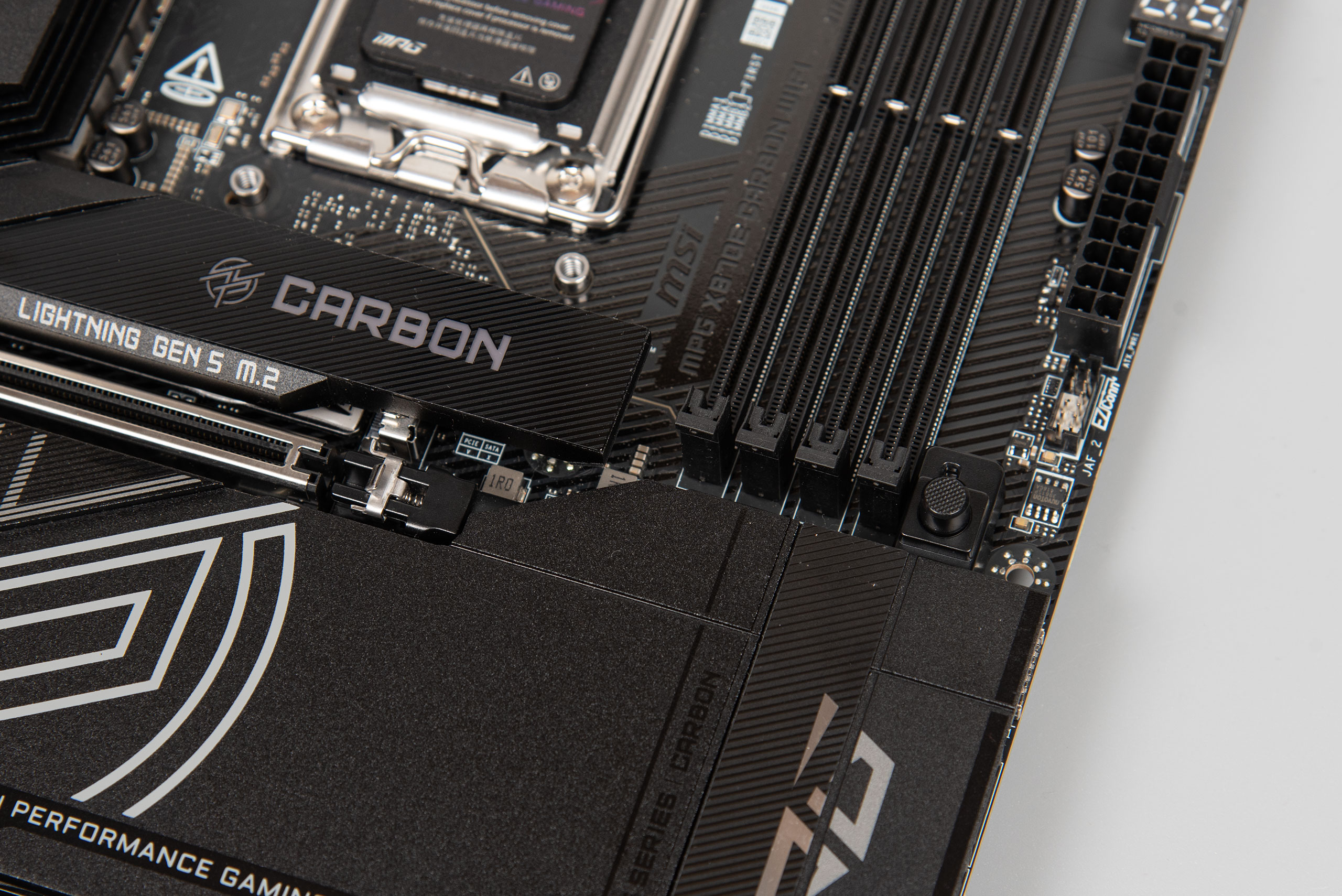

Значна частина материнської плати накрита різноманітними радіаторами. Дракон в зоні I/O, а також напис «Carbon» на радіаторі накопичувача мають повноцінне RGB-підсвітлення. В плані дизайну домінує чорна колірна гама з біло-сріблястими текстами й написами.

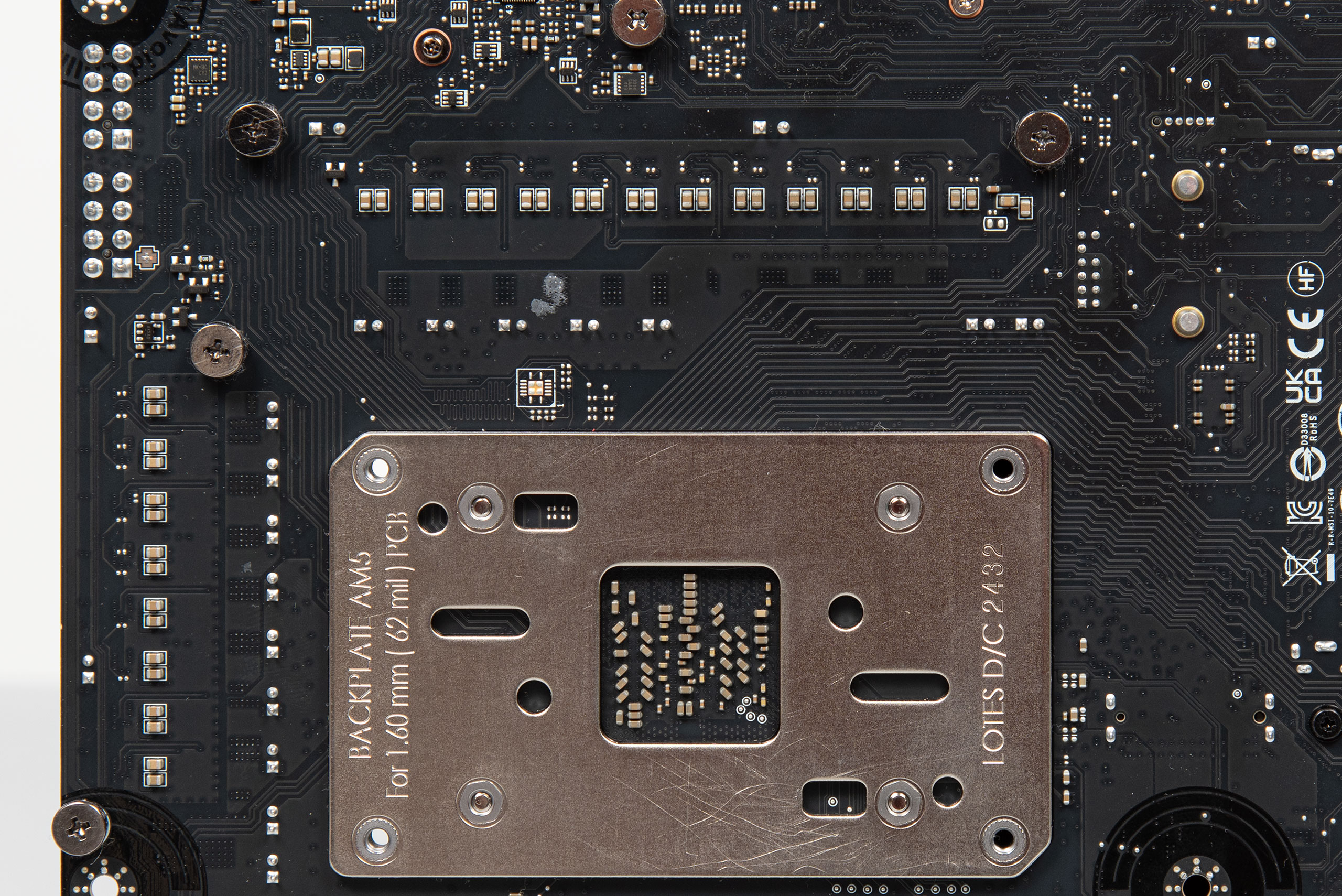

Зворотна сторона не примітна нічим особливим, лише кілька не цікавих контролерів.

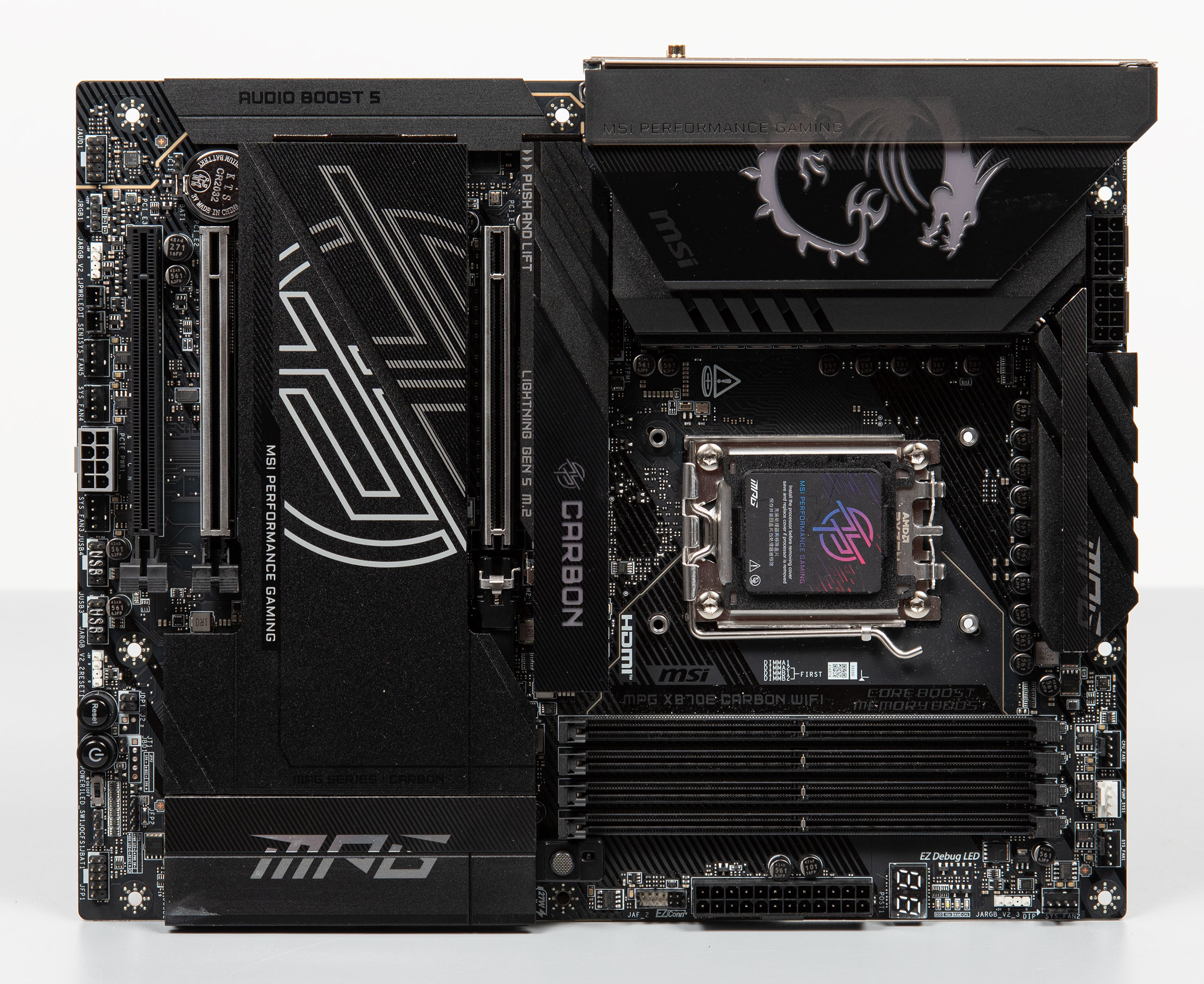

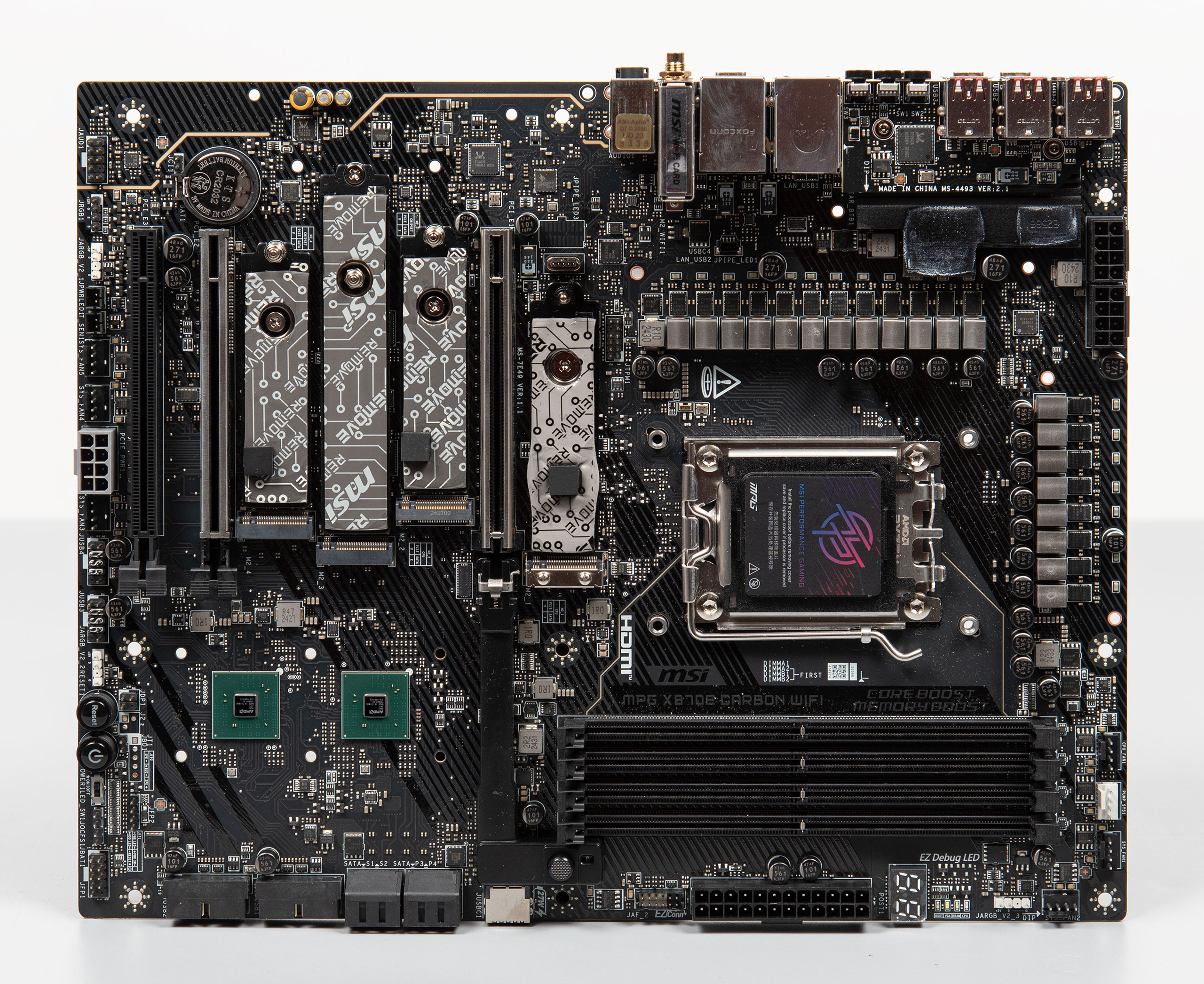

Ось так виглядає плата без зайвостей:

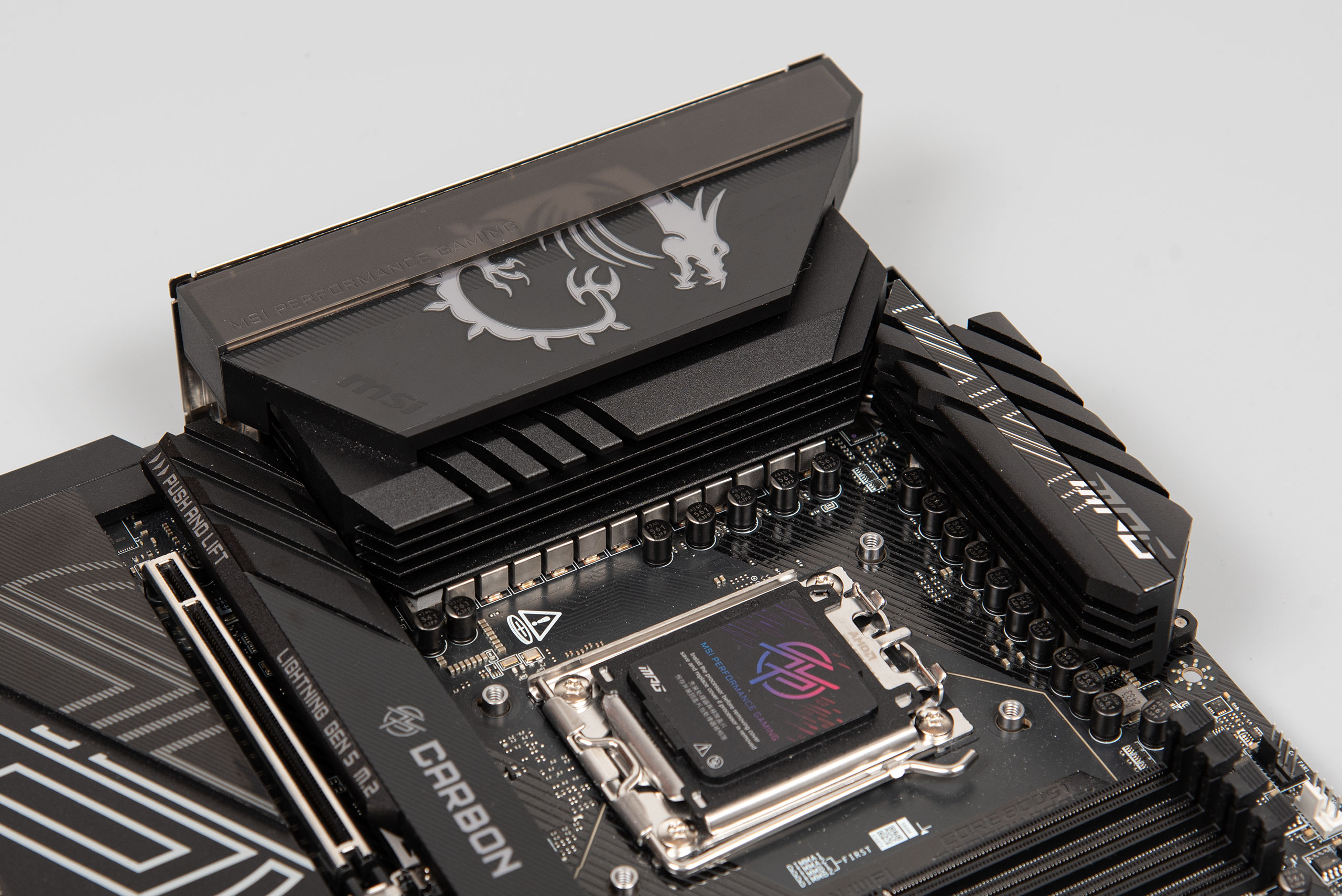

Зона VRM охолоджується двосекційним радіатором, який нанизано на теплову трубку. Одну з секцій подовжено до краю зони I/O. Радіатор фіксується на гвинтах, а контакт з силовими елементами забезпечують термопрокладки. Також радіатор відводить тепло від контролера USB4 й допоміжної плати I/O.

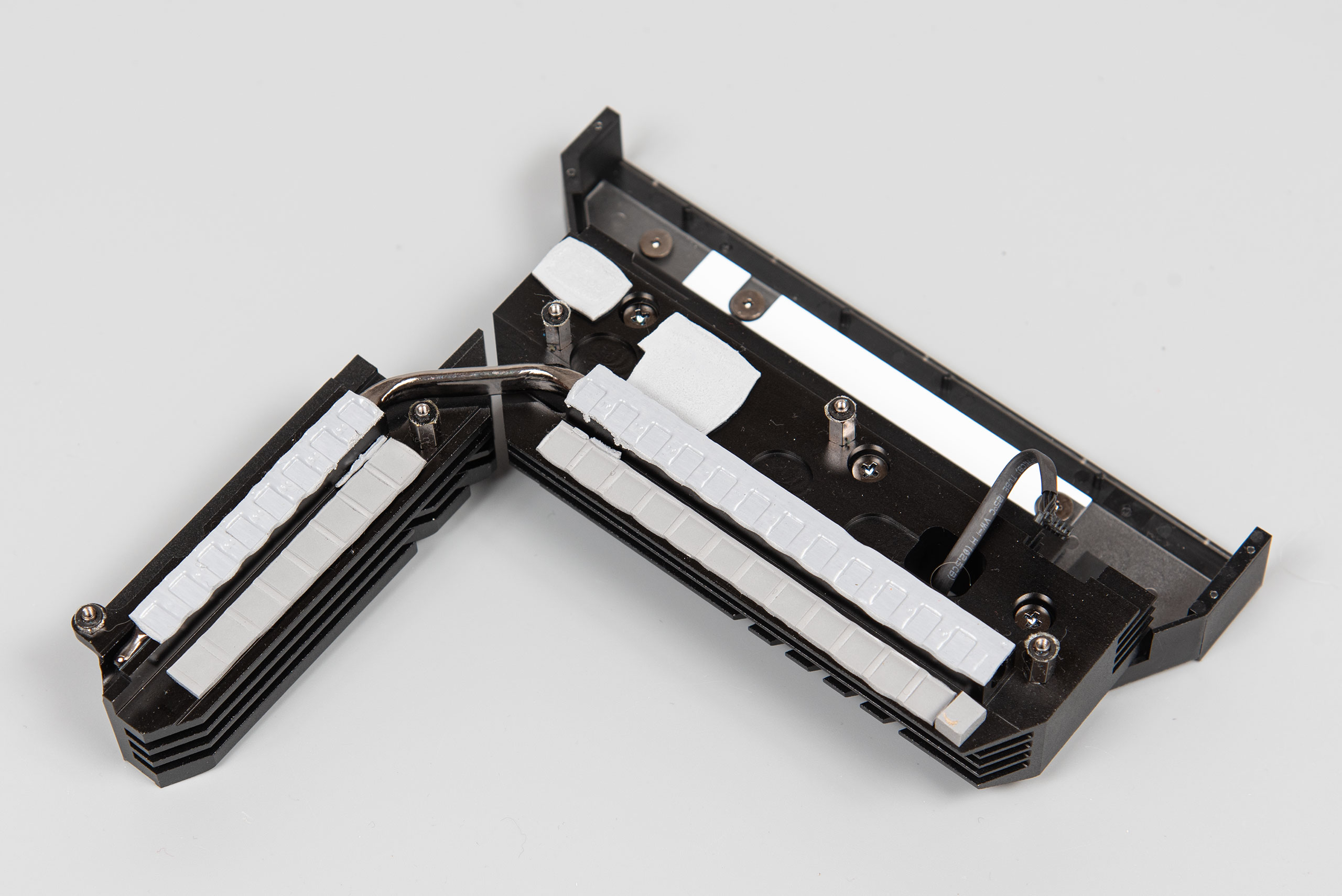

Ось так цей радіатор виглядає в розборі:

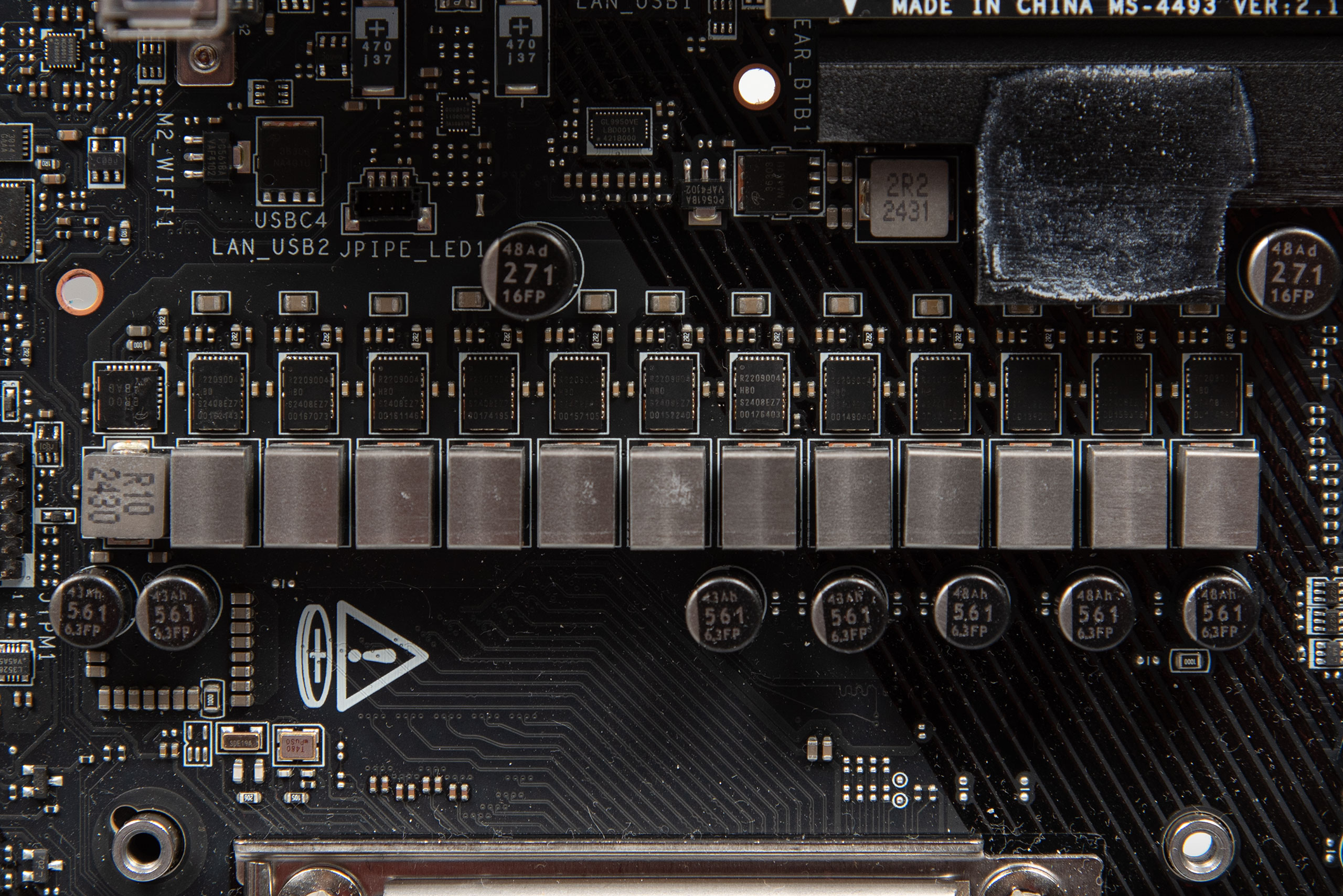

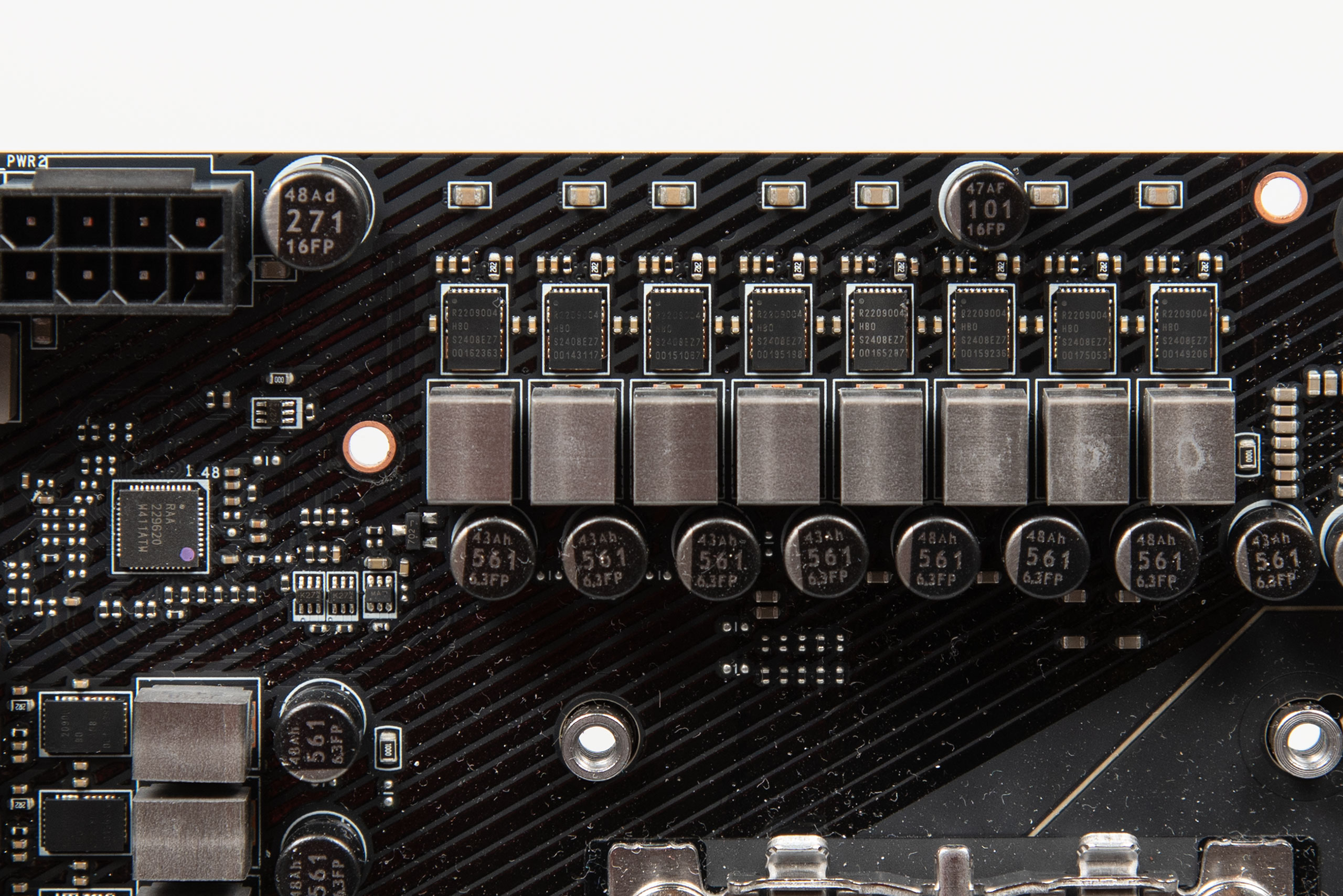

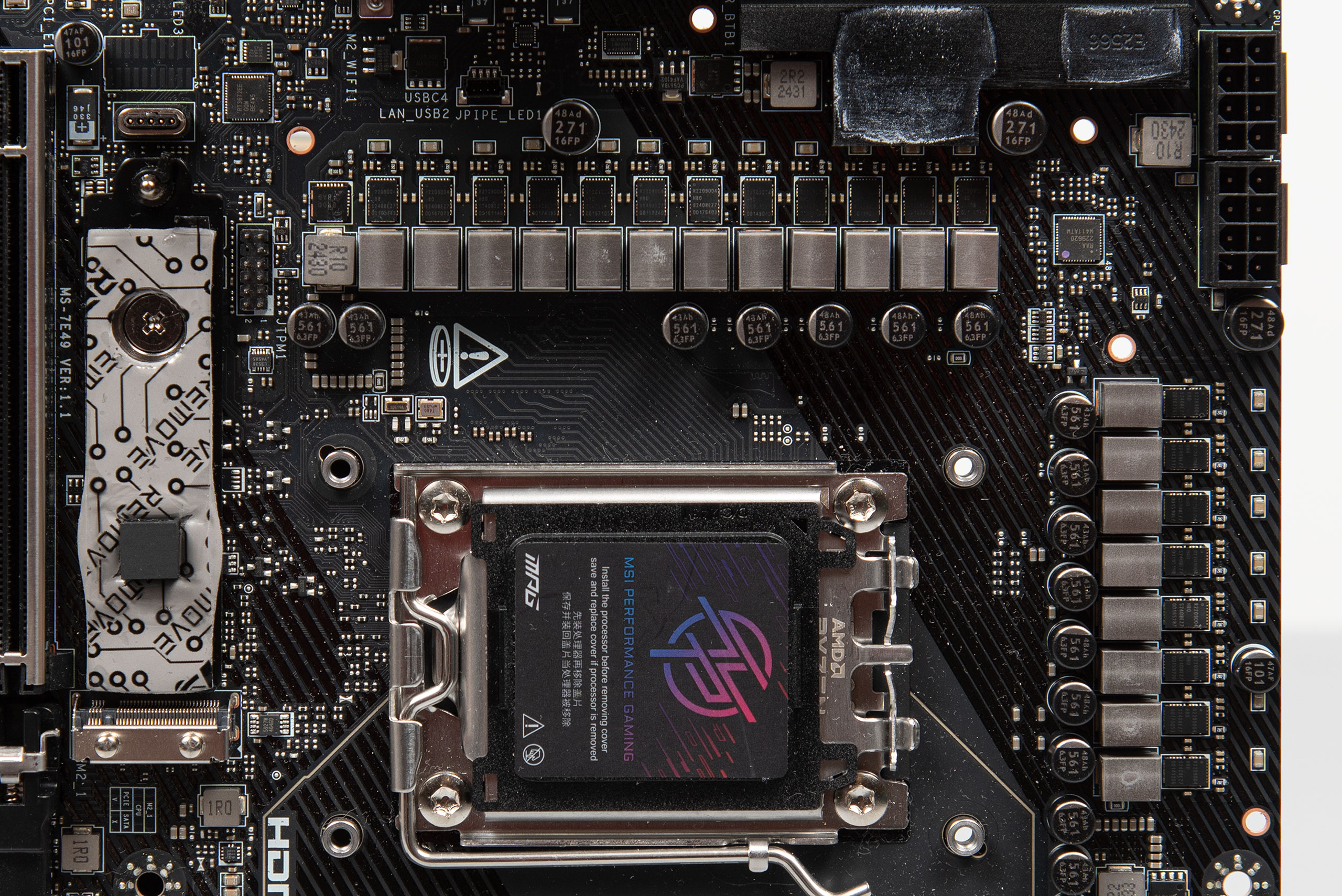

VRM виконано за схемою 18+2+1 (VCORE + SOC + MISC). За керування процесорною групою відповідає ШІМ-контролер Renesas RAA229620, вона набрана 18 силовими елементами Renesas R2209004, що розраховані на 110 А. Ще два силових елементи R2209004 призначені для SoC, а керує ними ШІМ-контролер Richtek Technology RT3672EE. Для MISC виділено один силовий елемент Alpha and Omega Semiconductor AOZ5516QI, який розраховано на 55 А. Живлення процесора забезпечується через два конектори EPS12V.

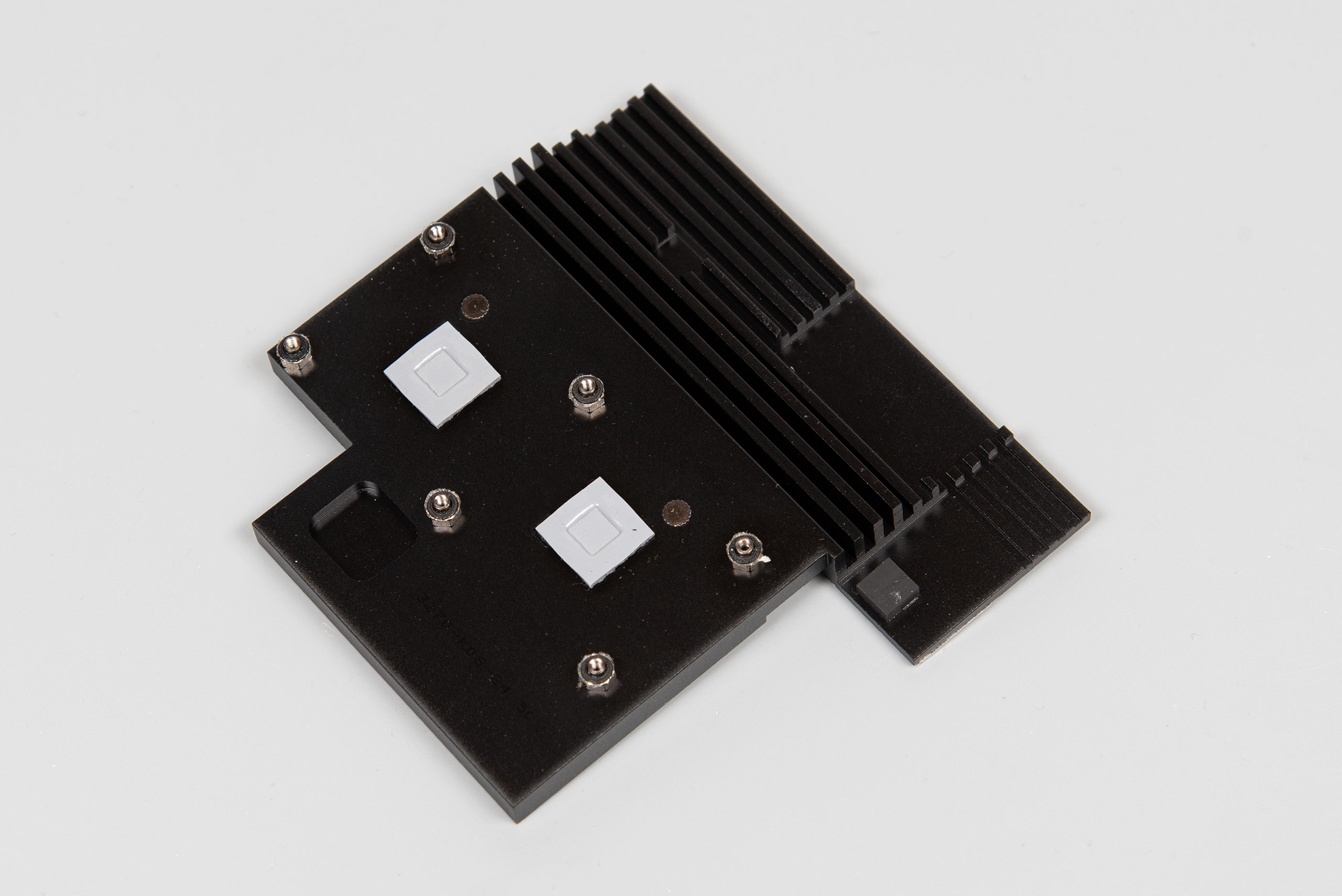

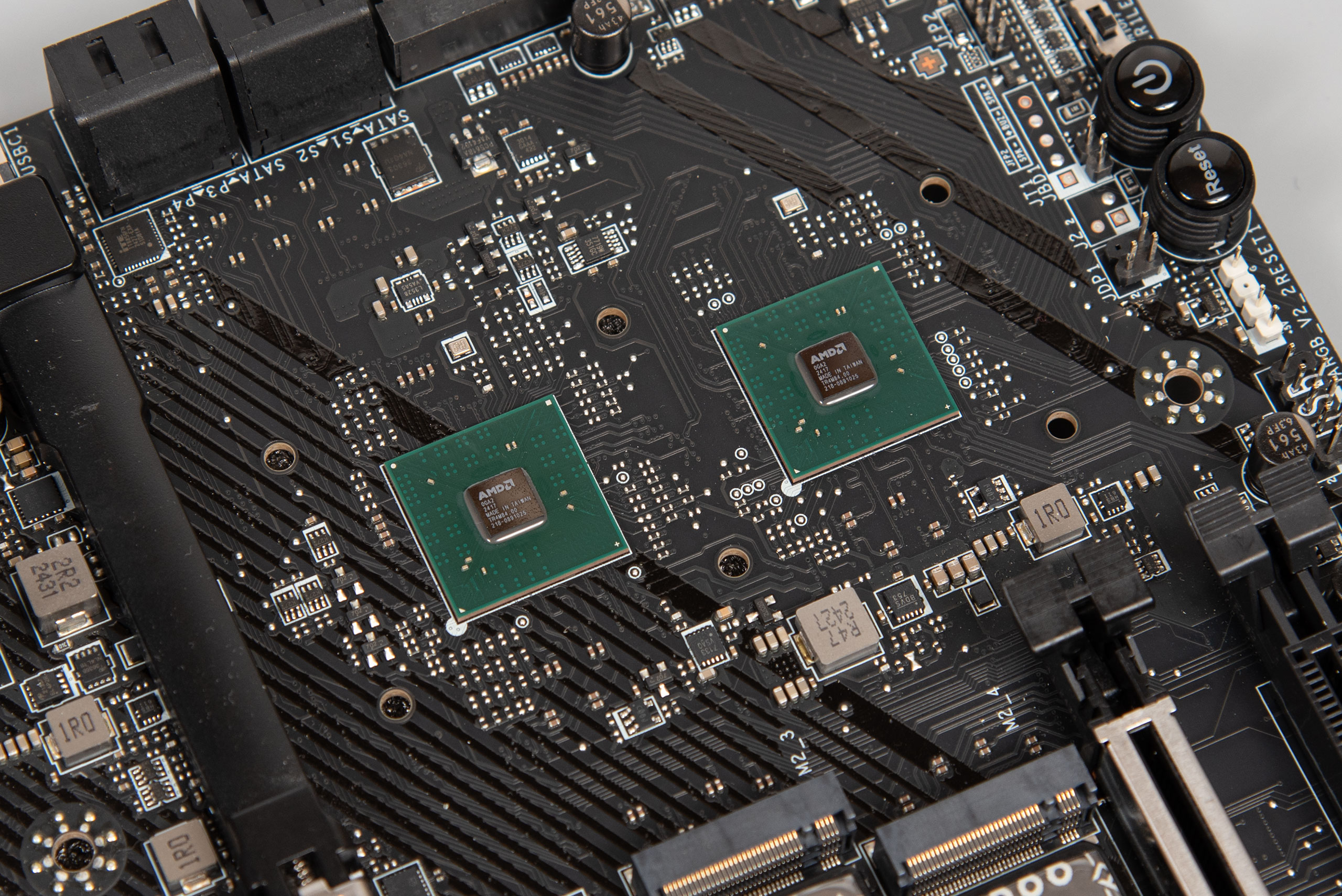

Чипсет, а точніше групу чипсетів розташовано в традиційному місці праворуч знизу, вони близько один до одного, а за їх охолодження відповідає радіатор нестандартної конструкції — його ребра направлені вниз. Він знаходиться прямо під великим радіатором M.2, фіксується на шість гвинтів й контактує з кожним кристалом через термопрокладки.

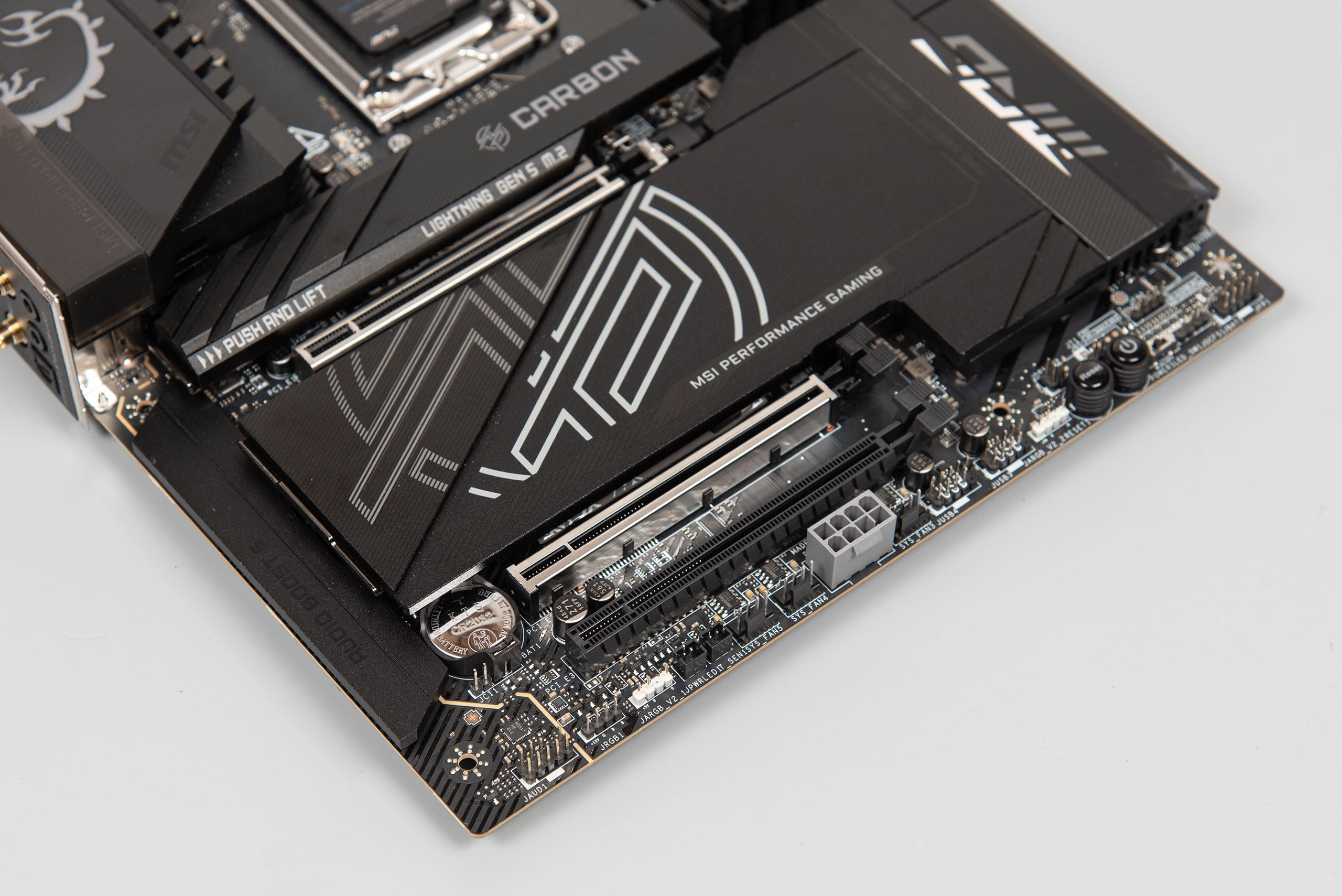

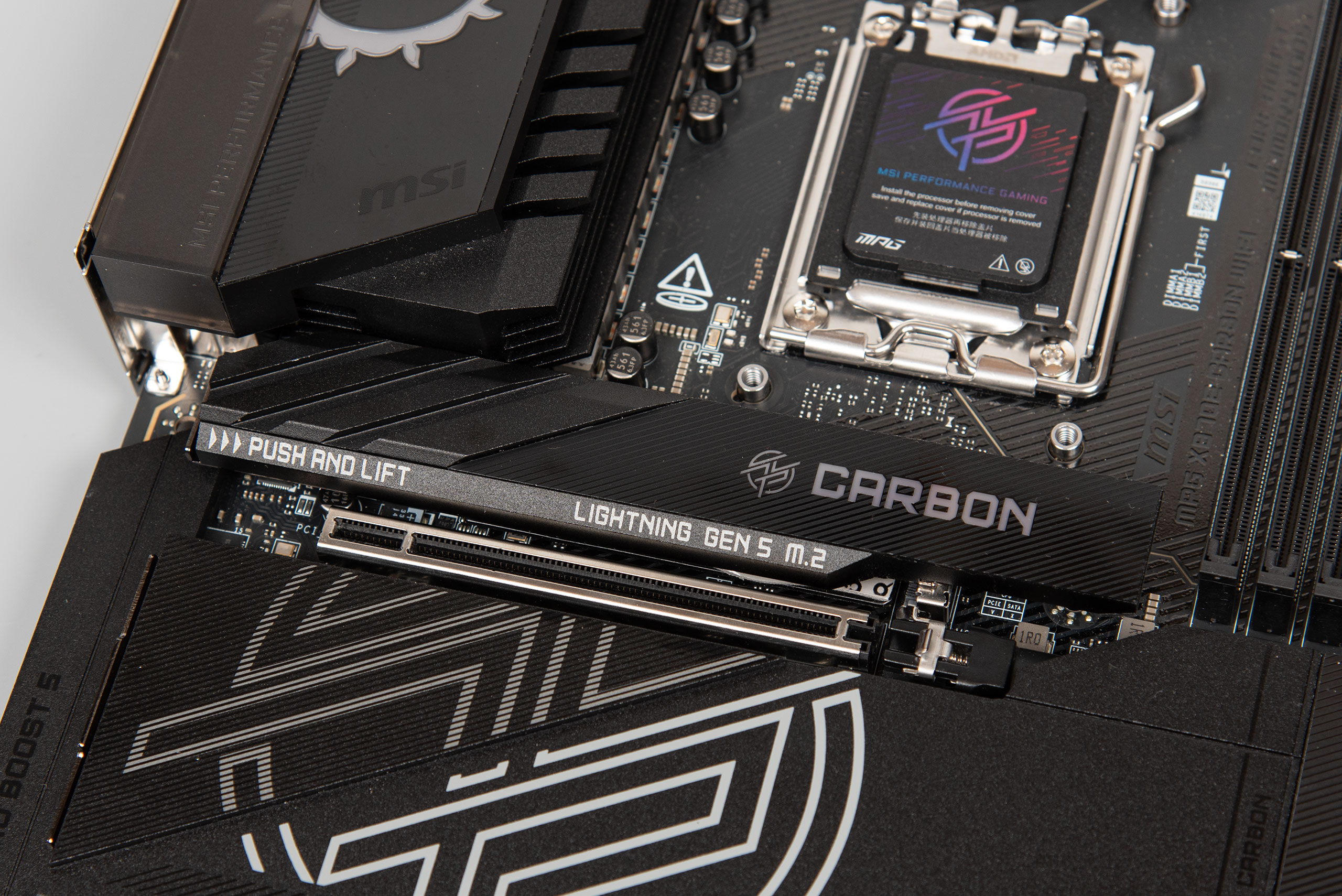

Трохи вище цього місця знаходиться механізм EZ PCIe Release, призначений для швидкого блокування/розблокування головного слота розширення PCIe 5.0. Механізм має два стани: розблокований і заблокований. Коли треба встановити відеокарту (чи іншу плату) користувач натискає кнопку, розблоковуючи слот, вставляє відеокарту і, відповідно, натискає ще раз для його блокування. Процедуру завершено.

Аудіозона відокремлена від основної частини текстоліту. Виробник використовує аудіокодек Realtek ALC4080 без доповнень на кшталт підсилювачів.

Бездротова мережа Wi-Fi 7 працює на базі попередньо встановленого блоку M.2 key E, що несе в собі Qualcomm FastConnect 7800. Він також забезпечує підтримку Bluetooth 5.4. Дротові підключення представлені двома мережевими платами від Realtek. 5G Ethernet працює на RTL8126, а 2.5G Ethernet — на RTL8125.

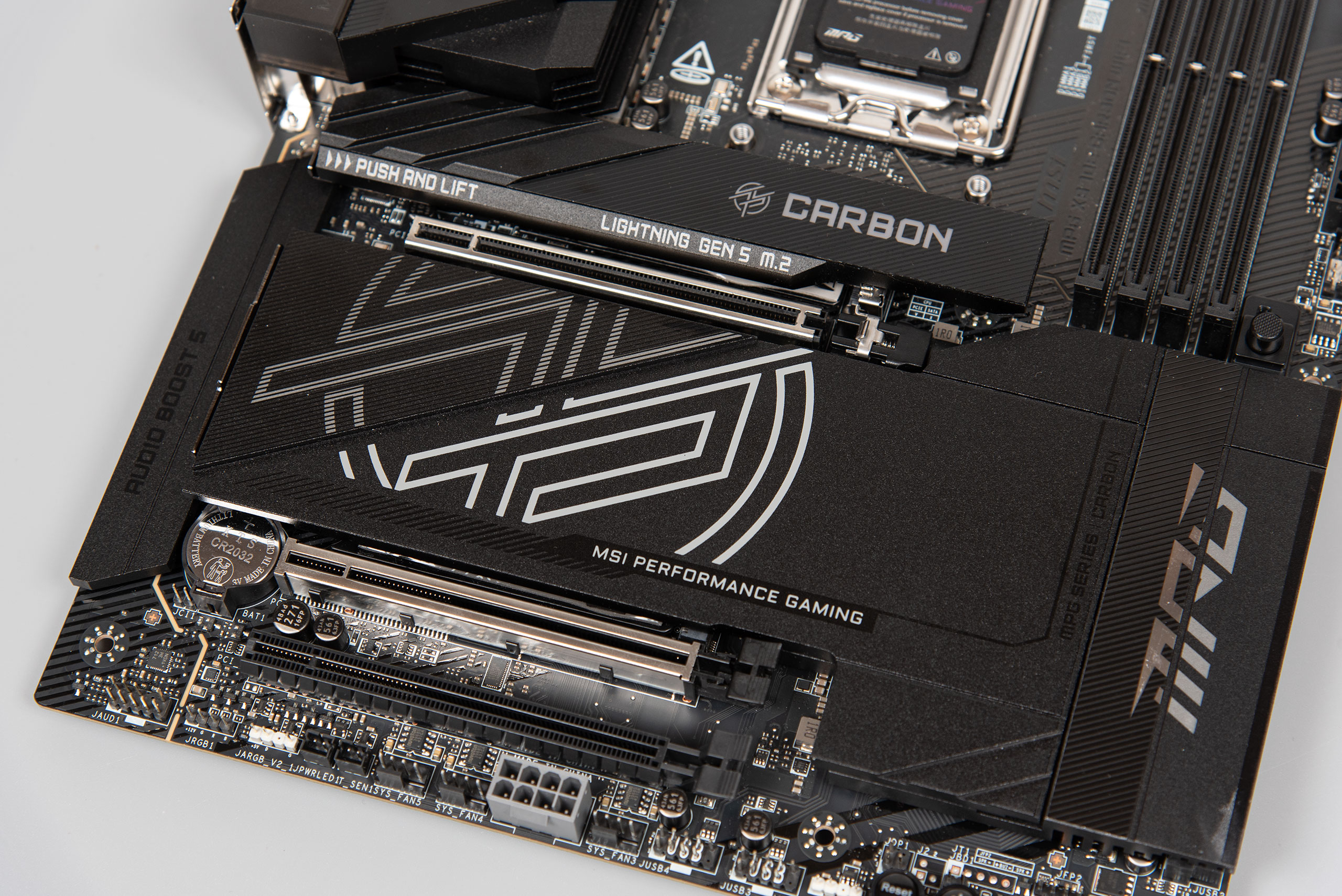

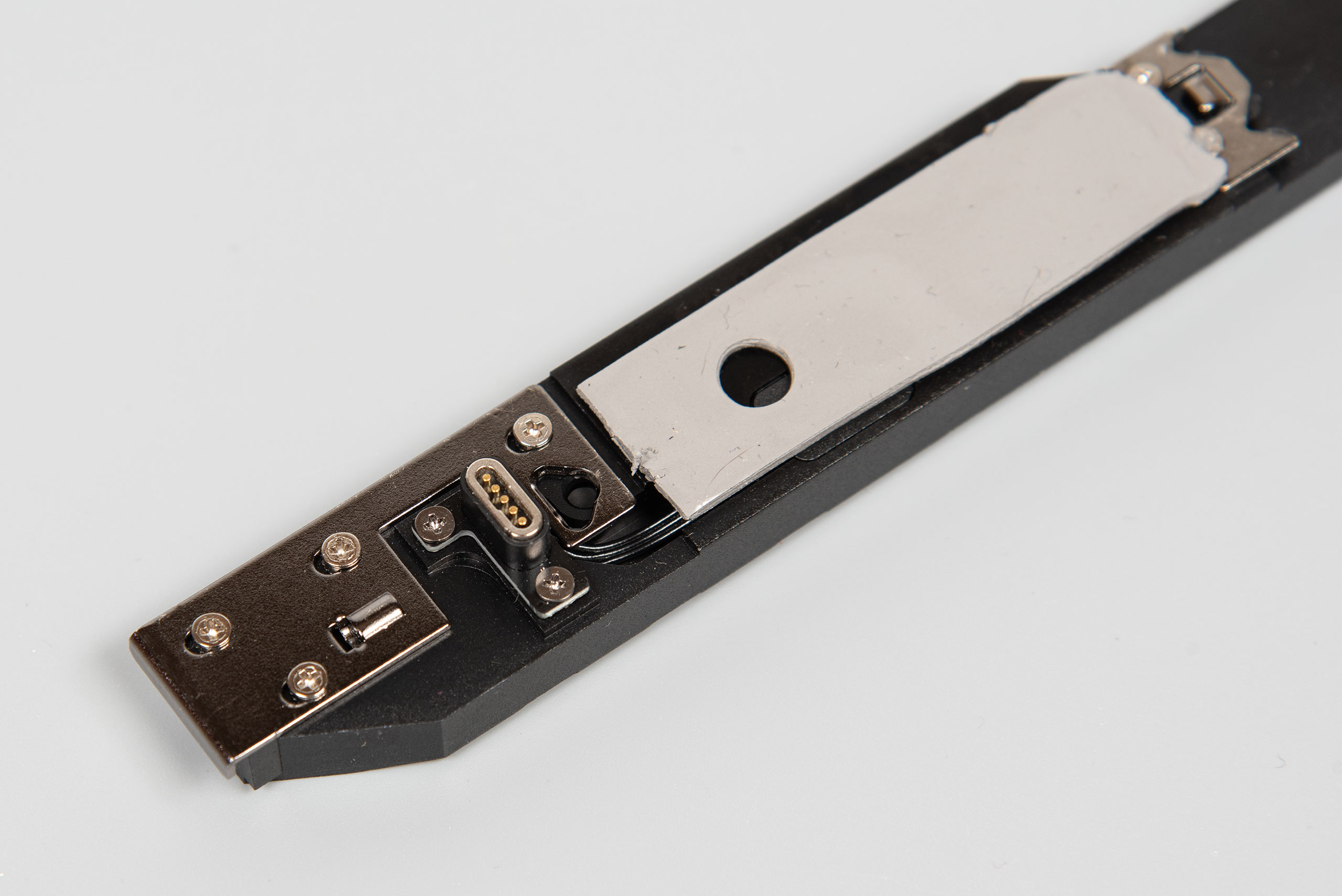

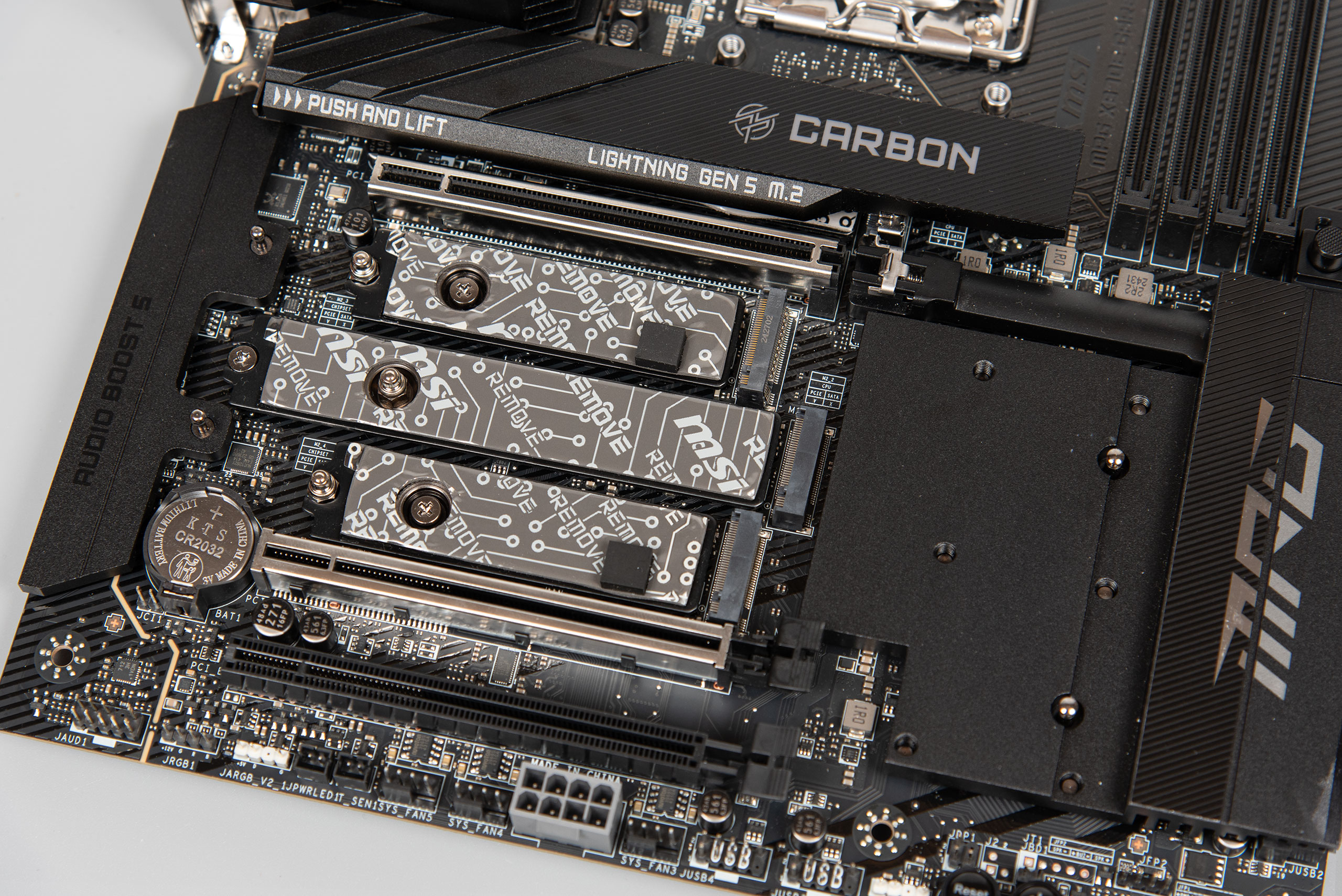

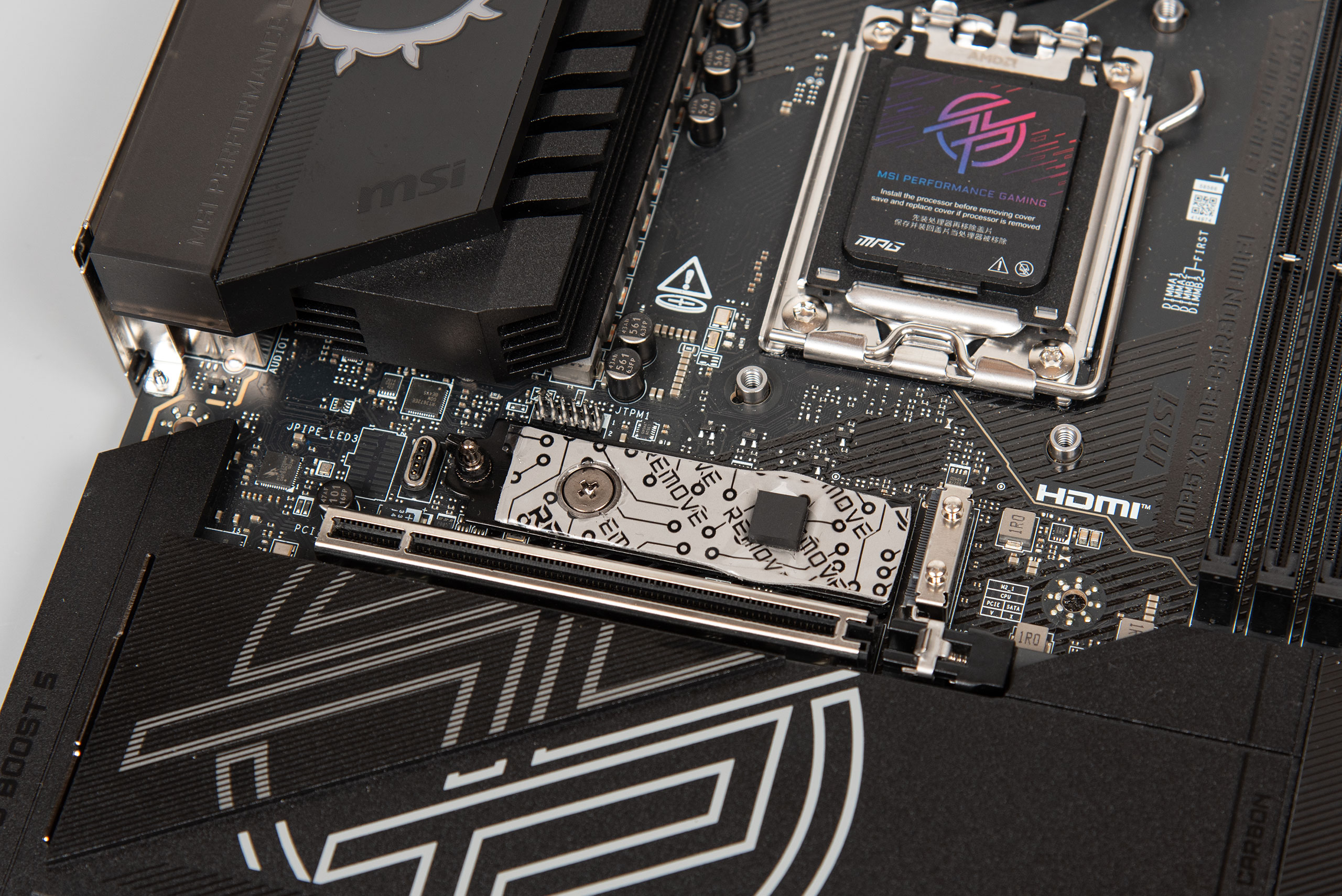

Переходимо до зони M.2. Головний слот має механізм EZ M.2 Shield Frozr II, який дозволяє встановлювати й знімати накопичувачі без інструменту. Він, до речі, має магнітний конектор для роботи RGB. MSI називає це JPIPE_LED.

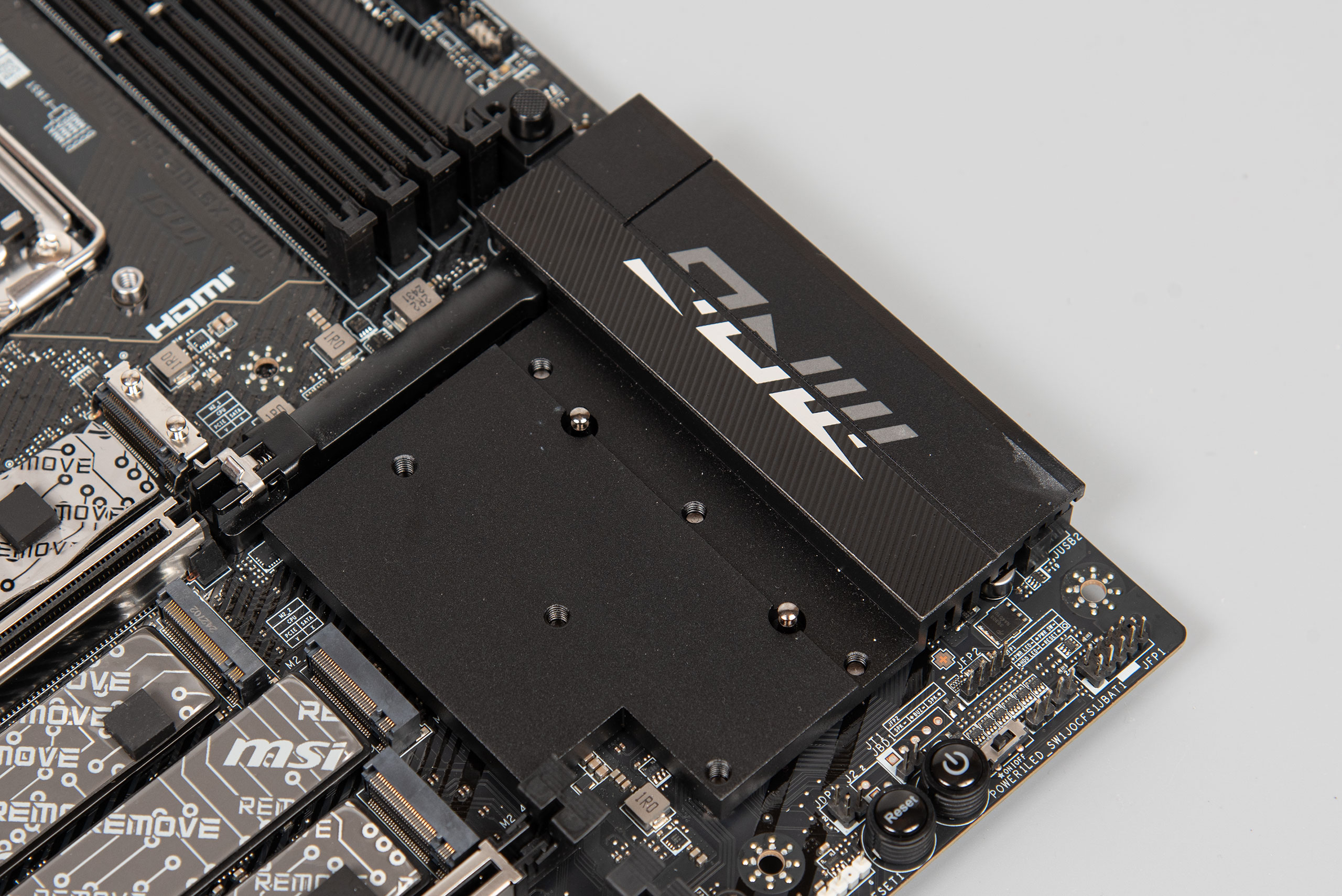

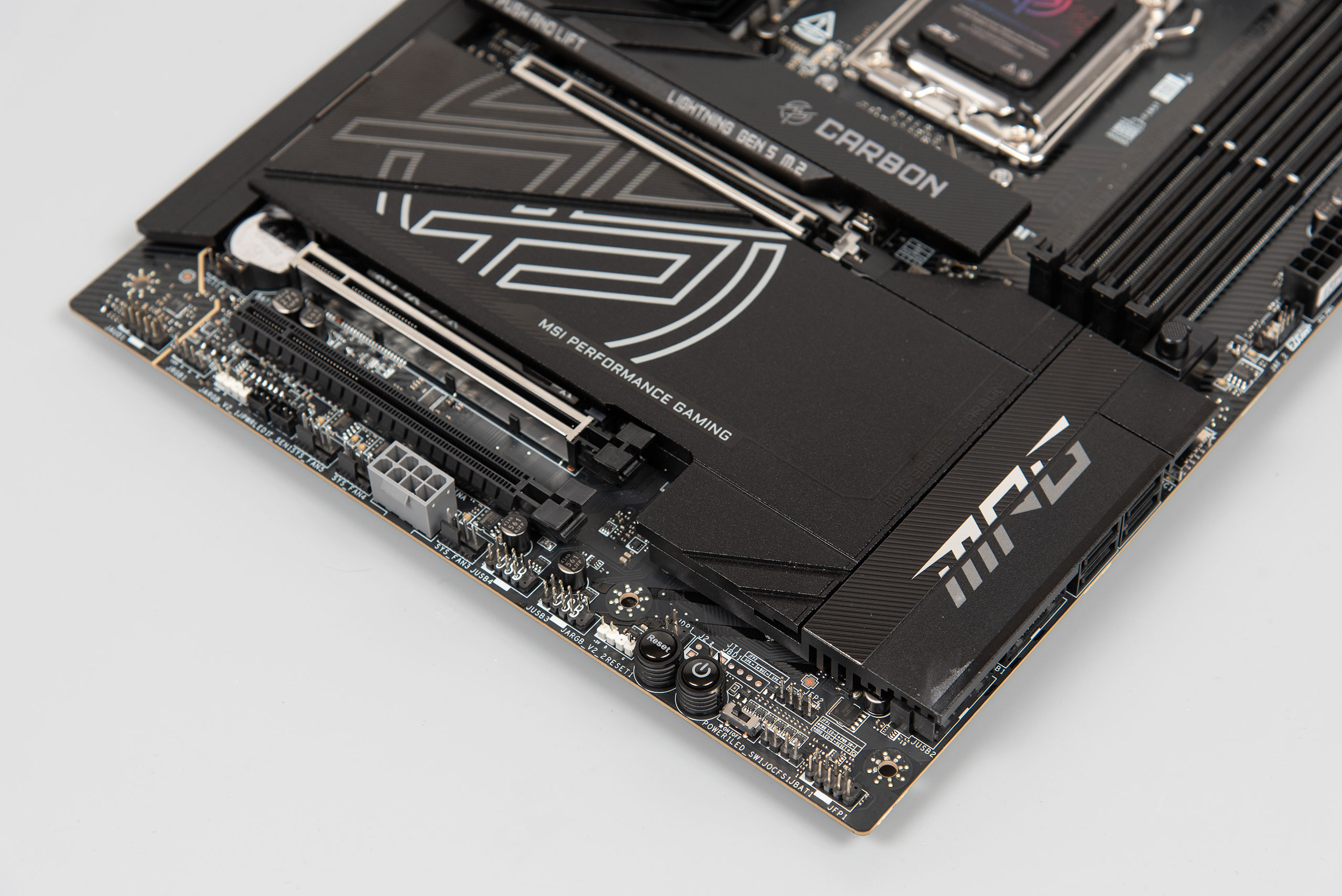

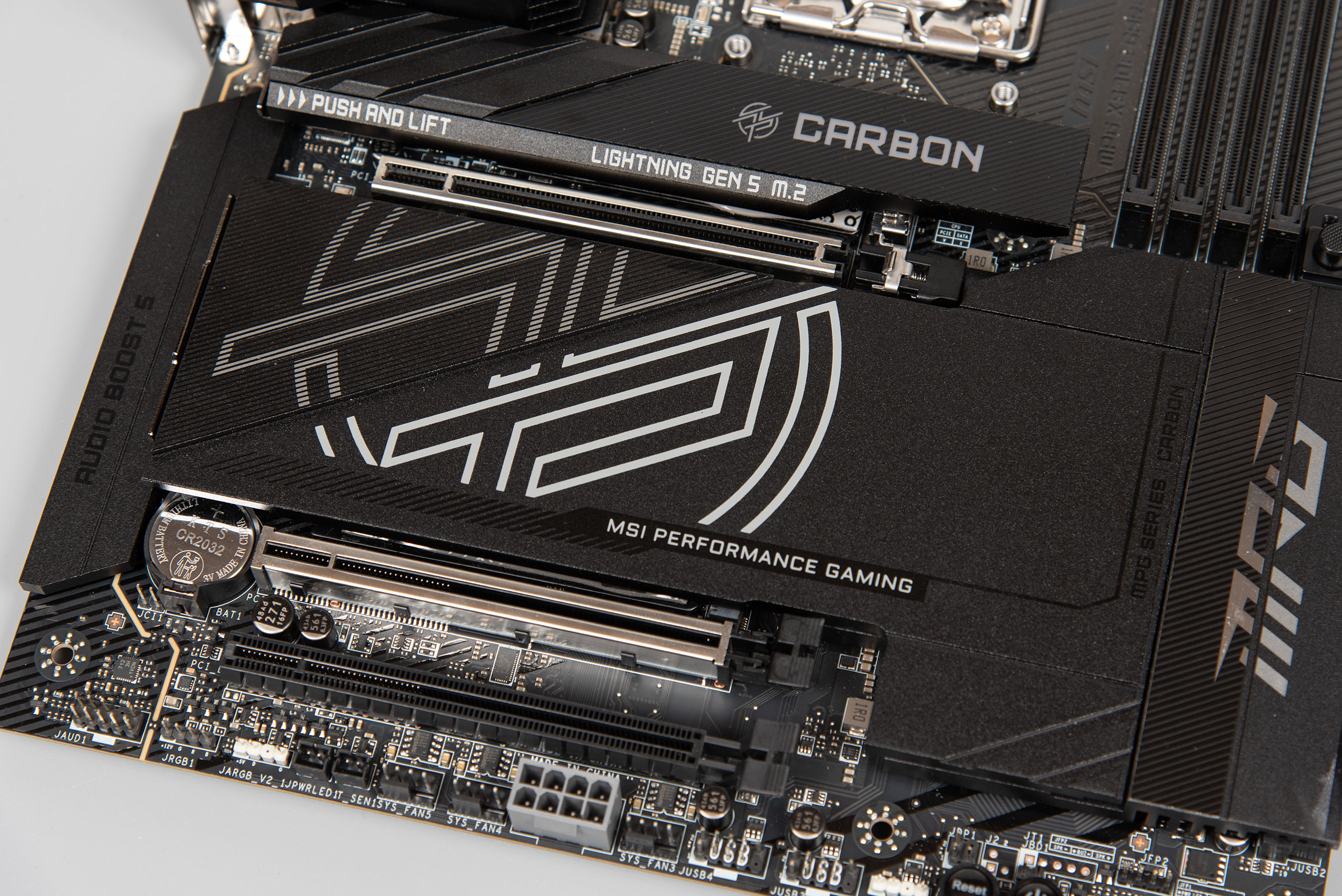

Нижче розташовано величезний радіатор для іншої групи M.2, який також має механізм EZ M.2 Shield Frozr II.

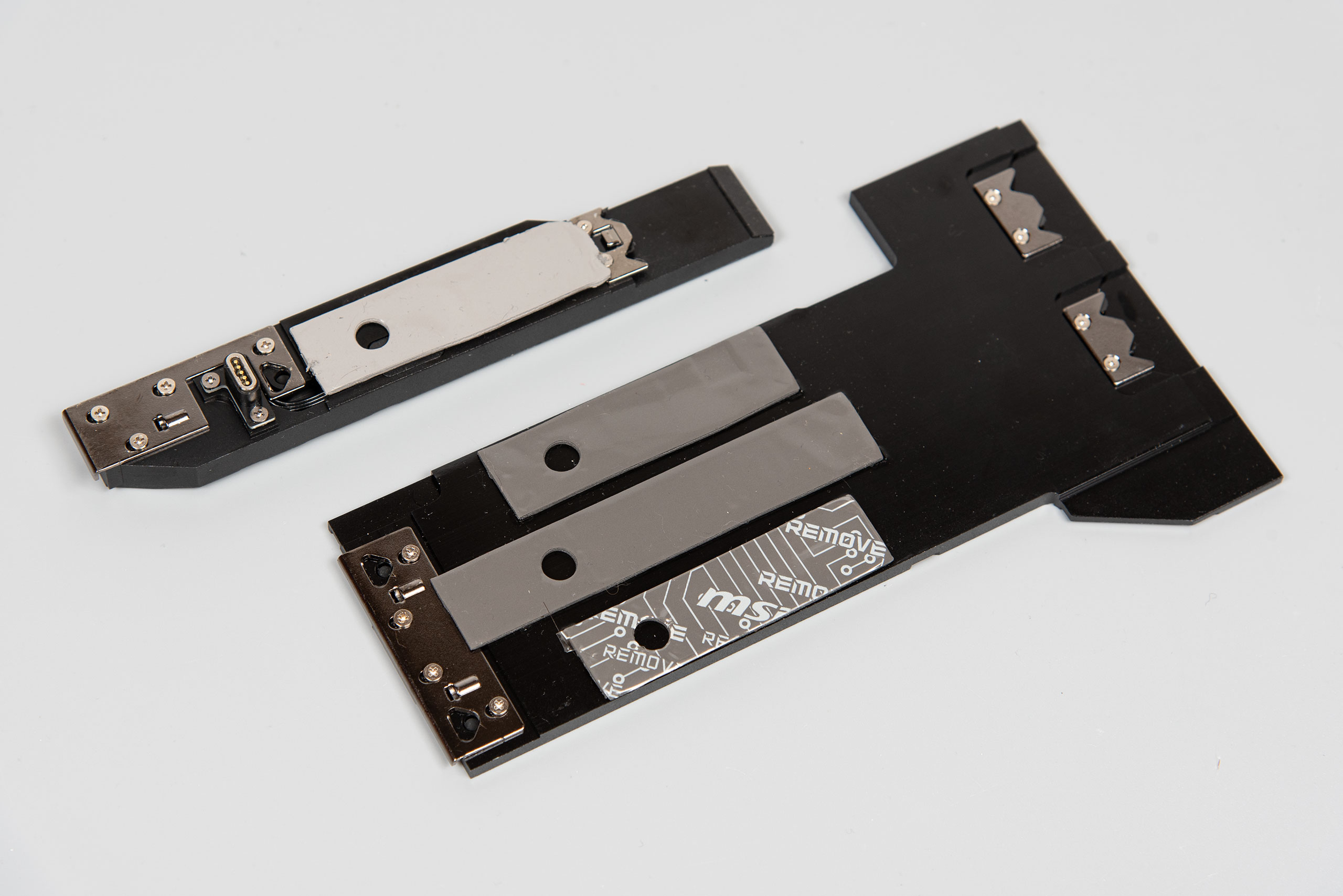

В розборі ці радіатори виглядають так:

DSC_8575

А тепер звітуємо:

  • M.2_1 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під’єднано до CPU;
  • M.2_2 працює на швидкості PCIe 5.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під’єднано до CPU;
  • M.2_3 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2280/22110 (Key M). Під’єднано до чипсета;
  • M.2_4 працює на швидкості PCIe 4.0 x4. Сумісний з розмірами 2260/2280 (Key M). Під’єднано до чипсета.

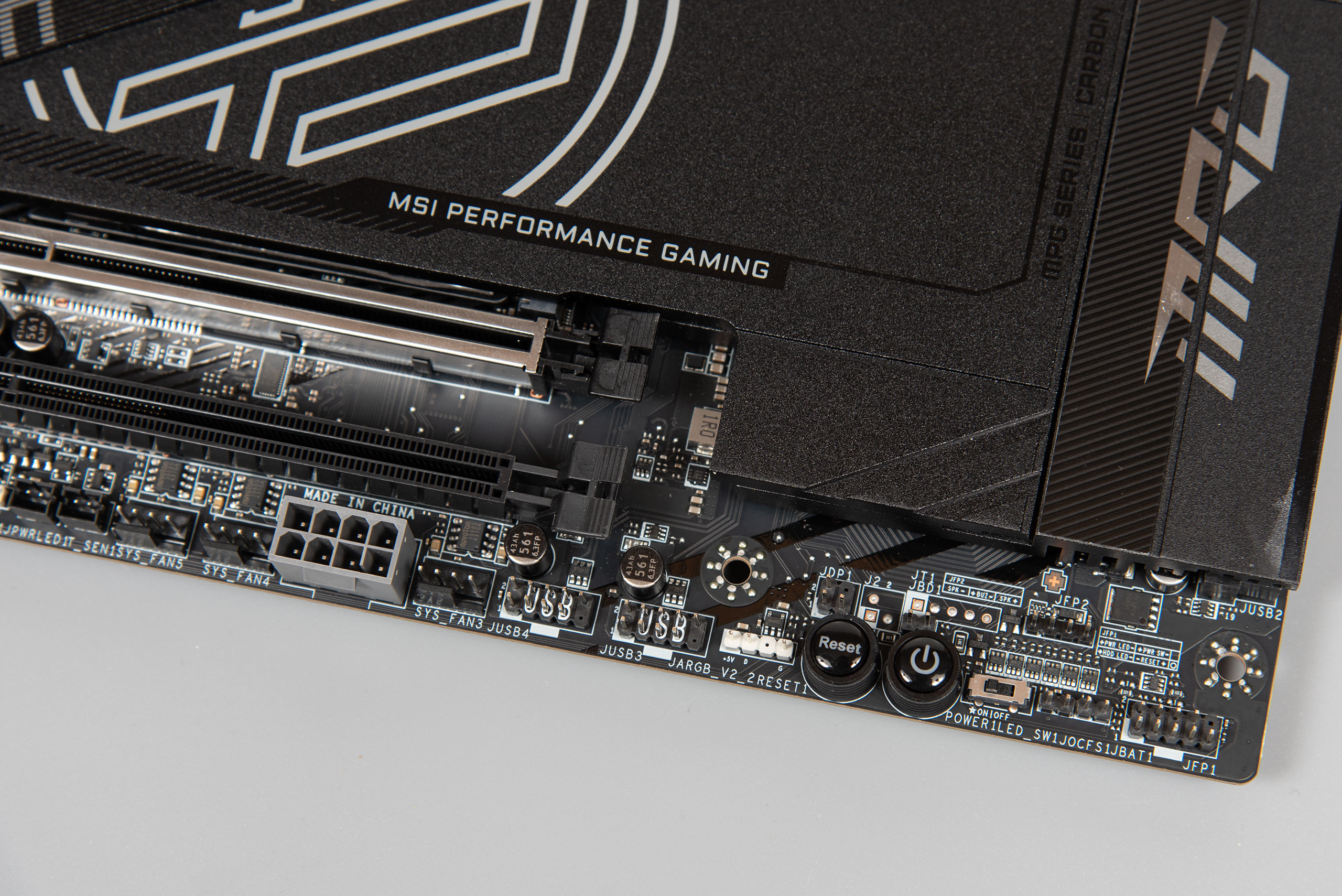

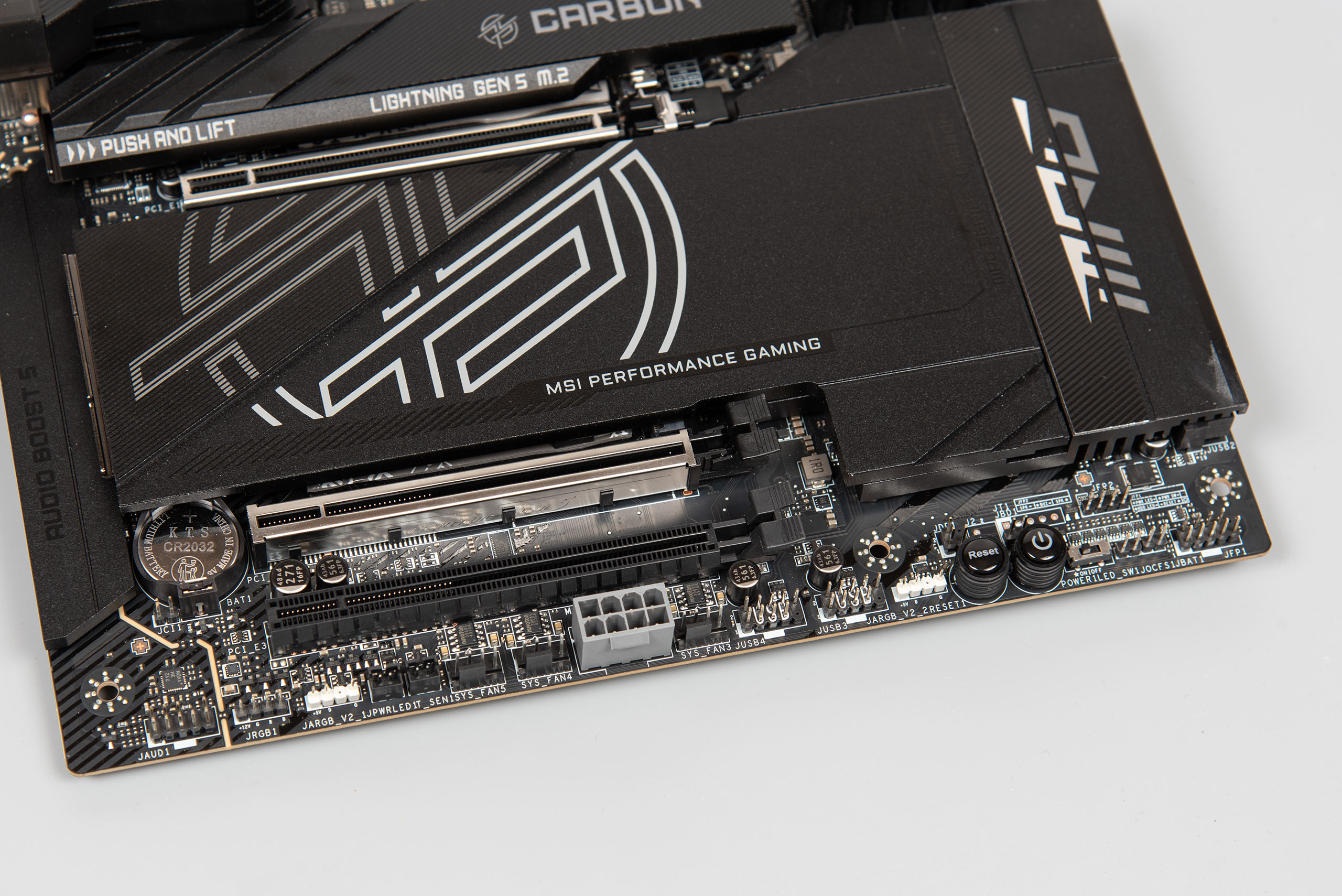

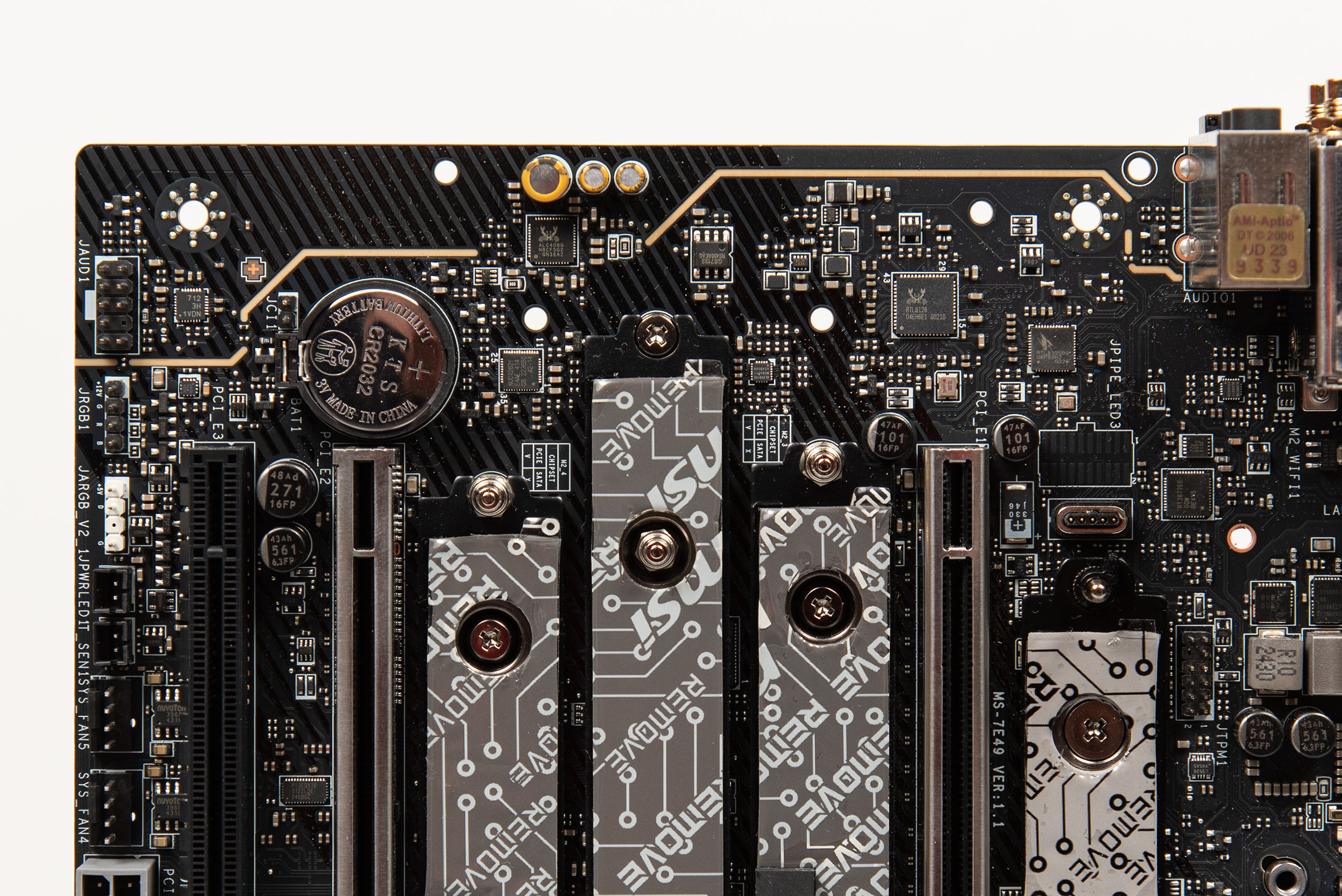

Знизу ліворуч розташовано джампер скидання CMOS, контакту групу JAUD1 (HD_AUDIO), по одній контактній групі RGB 5 V, 12 V, один конектор термопари, конектор зовнішнього живлення RGB, три роз’єми вентиляторів, а також 8‑контактний роз’єм живлення PCIe (потрібно заживити для забезпечення більшої напруги й струму на конекторах USB Type‑C). До речі, батарейка CMOS збереже пряму доступність, якщо не буде використовуватись другий процесорний слот PCIe.

Знизу праворуч розташовано дві контактні групи USB 2.0, ще один конектор JARGB_V2 (RGB 5 V), перемикач вимк/увімк. всього RGB, джампер форсування функції SAFE_BOOT, джампер скидання CMOS, кнопки перезавантаження й запуску, а також традиційна контактна група FRONT_PANEL.

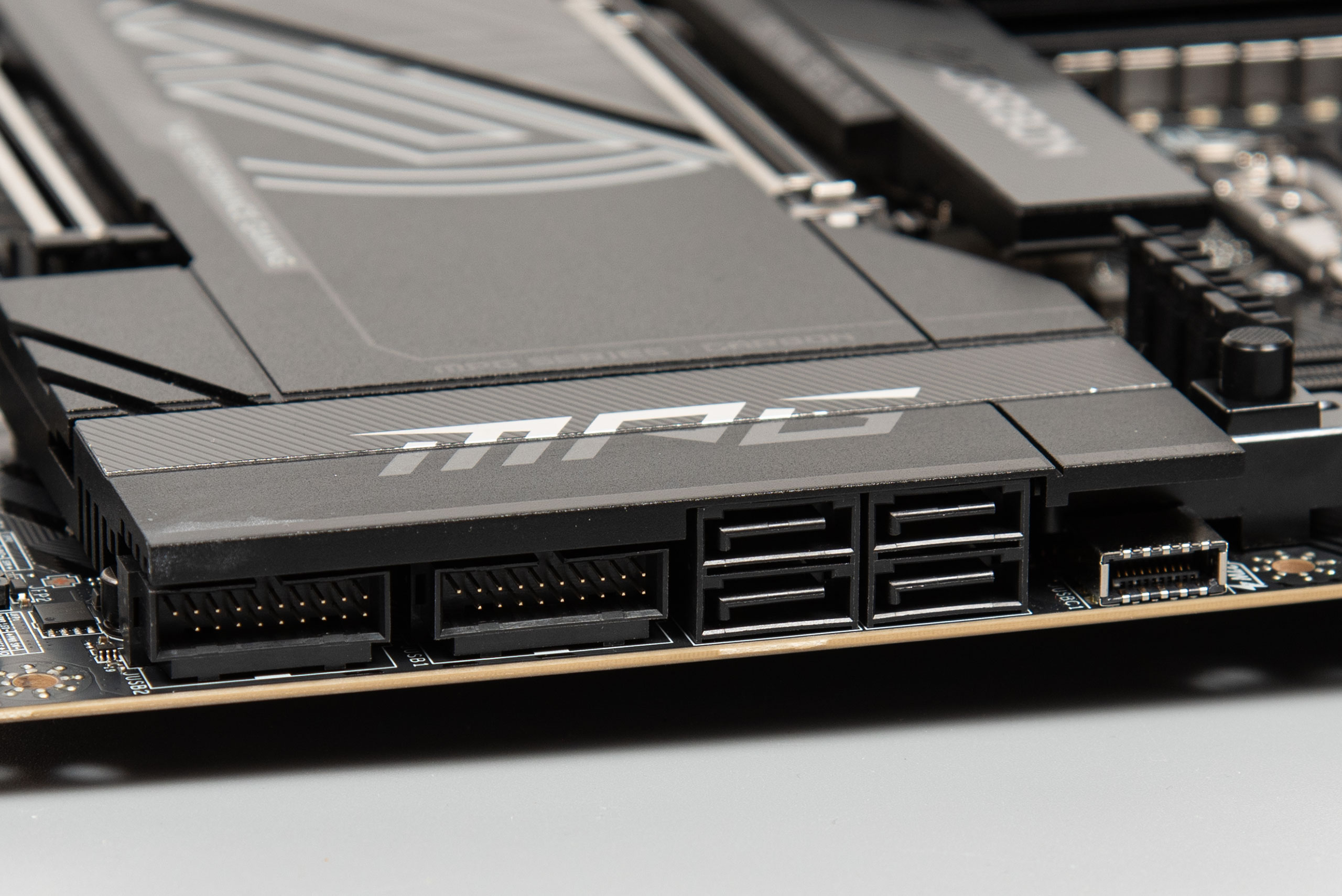

Під кутом 90 градусів виробник розташував чотири SATA-порти, дві контактні групи USB 3.2 Gen 1, а також одну контактну групу USB 3.2 Gen 2×2 Type C.

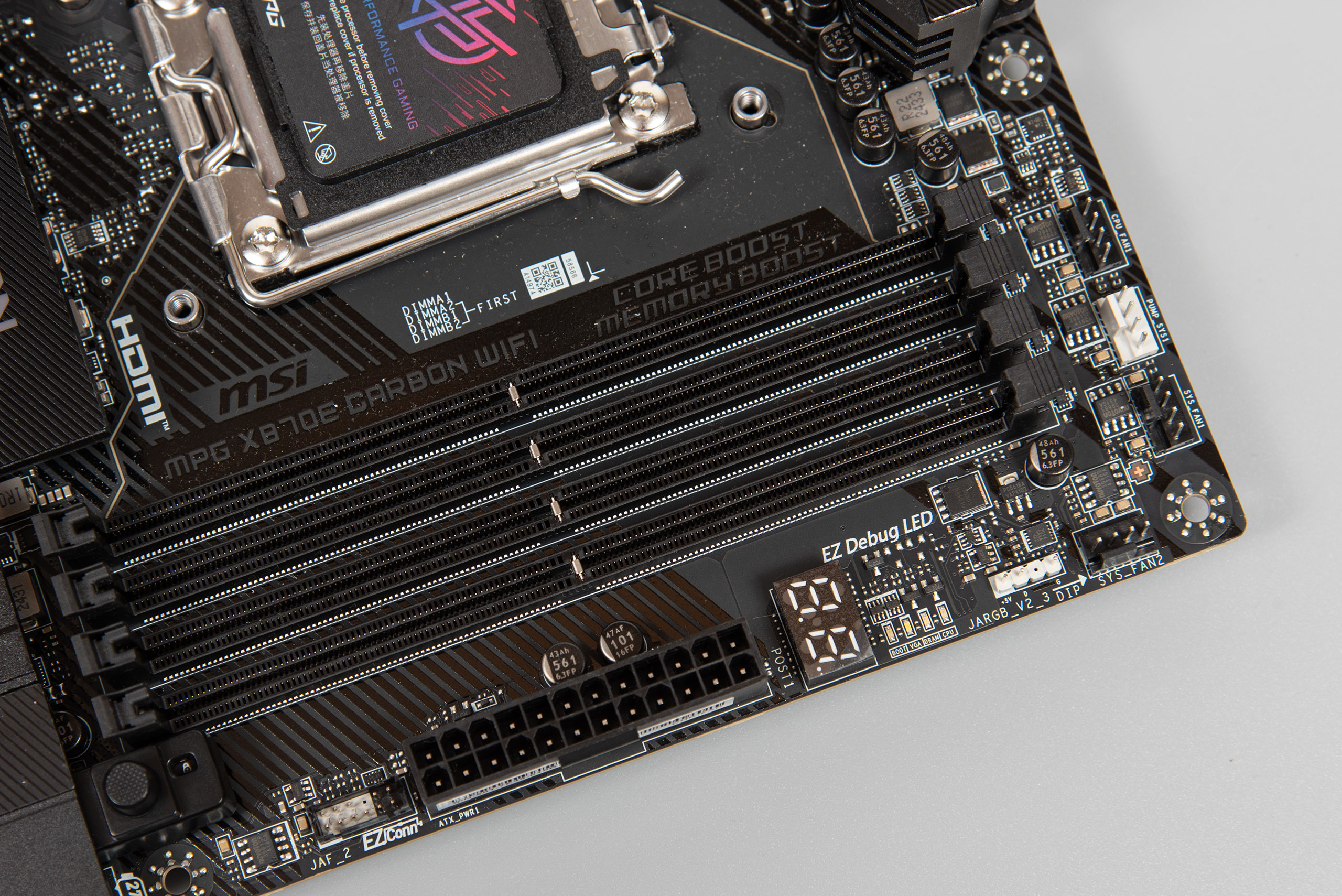

Праворуч вище можна знайти пропрієтарний конектор EZ Conn V2 (контактна група конвертується на RGB 5V, USB 2.0, роз’єм вентилятора за допомогою комплектного адаптера), діагностичну зону POST, ще чотири конектори вентиляторів і один JARGB_V2 (RGB 5 V).

Слоти оперативної пам’яті споряджені засувками з однієї сторони.

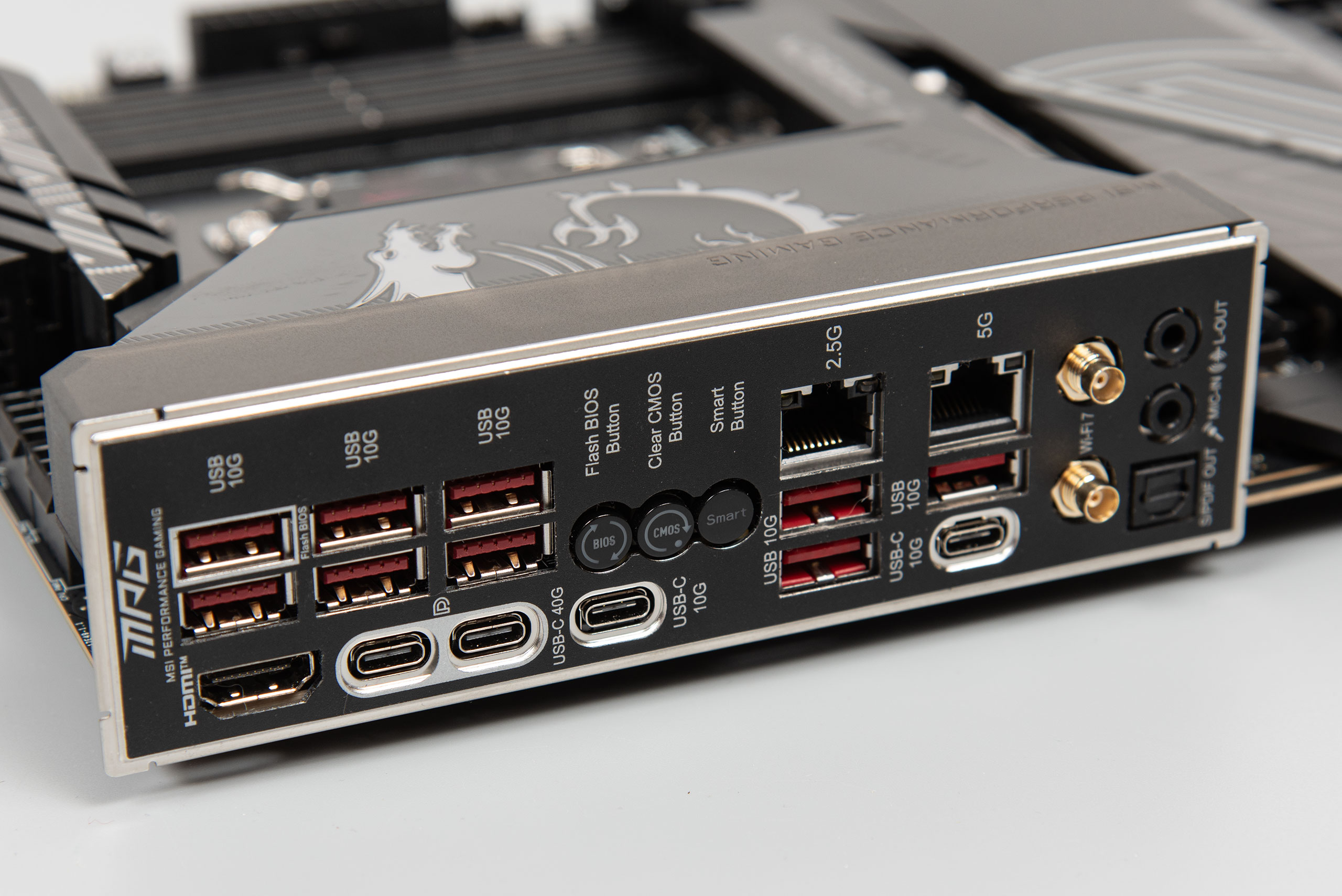

I/O‑панель має встановлену з заводу заглушку. З нетипового тут є кнопки Clear CMOS, Flash BIOS та Smart Button (її функція задається в прошивці: перезавантаження, увімк/вимк RGB LED, Safe Boot, форсування обертів вентиляторів на 100%). З традиційного:

  • x1 HDMI 2.1 (присутня підтримка FRL);
  • x2 USB4 (з підтримкою DisplayPort 1.4);
  • x9 USB 3.2 Gen 2 (Type A);
  • x2 USB 3.2 Gen 2 (Type C);
  • x1 USB 3.2 Gen 1 (Type A);
  • x1 5G Ethernet;
  • x1 2.5G Ethernet;
  • x2 SMA/EZ Antenna;
  • x1 S/PDIF OUT.
  • x2 Mini Jack (Mic in, Line out).
