Можливості UEFI
X870E Carbon WIFI керується MSI Click BIOS X. Його стилізовано під лінійку продуктів MSI Performance Gaming (MPG), а налаштування відображується в режимах EZ Mode та Advanced Mode.

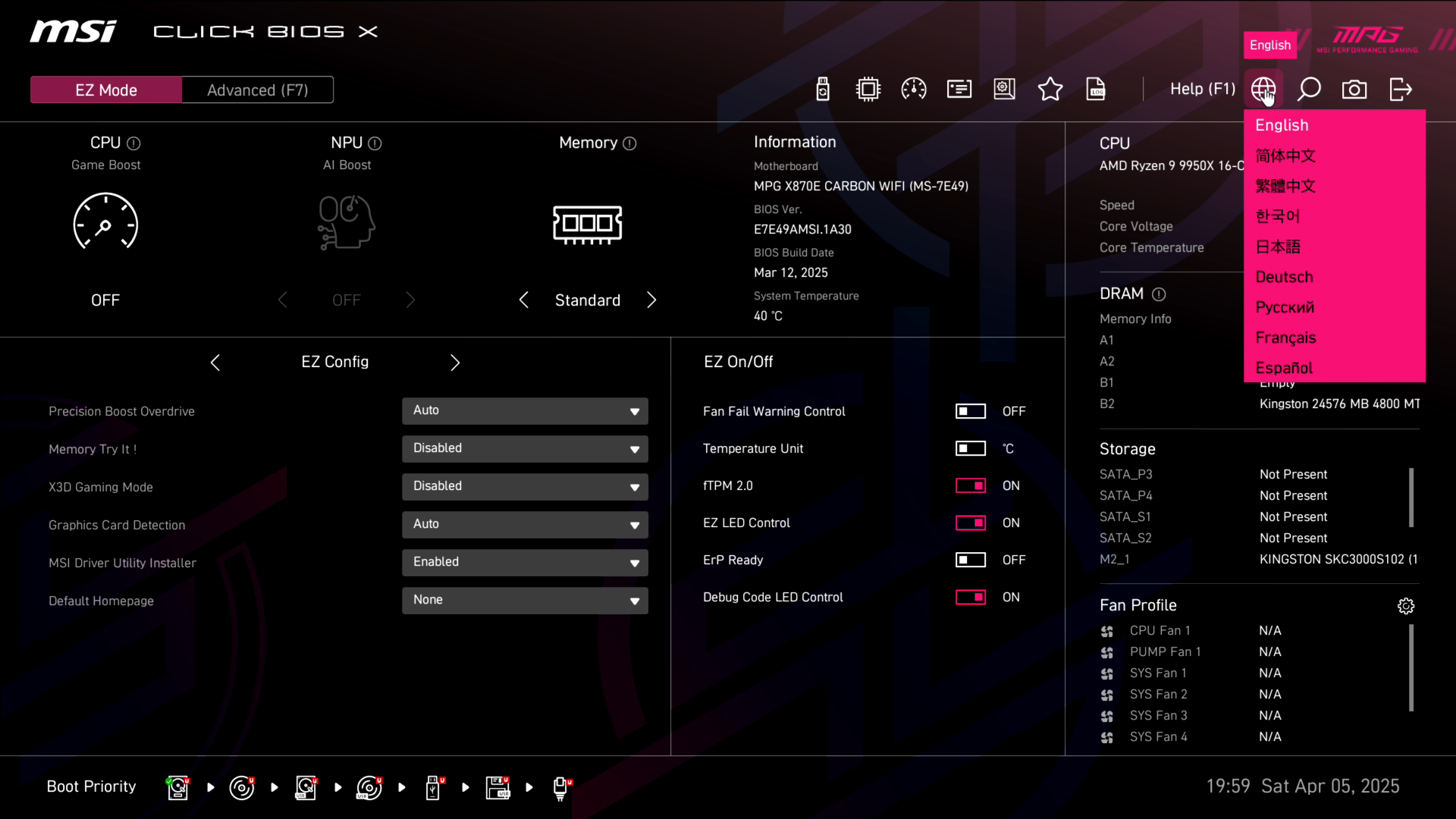

EZ Mode дозволяє отримати звіт по інтерфейсах, слотах, портах та таке інше. Можна в один клік розігнати NPU (у разі його наявності в процесорі), залучити функцію GameBoost (форсування PBO), використати EXPO-профіль оперативної пам’яті у разі його присутності. Тут також можна встановити пріоритет завантаження з накопичувачів чи мережі.

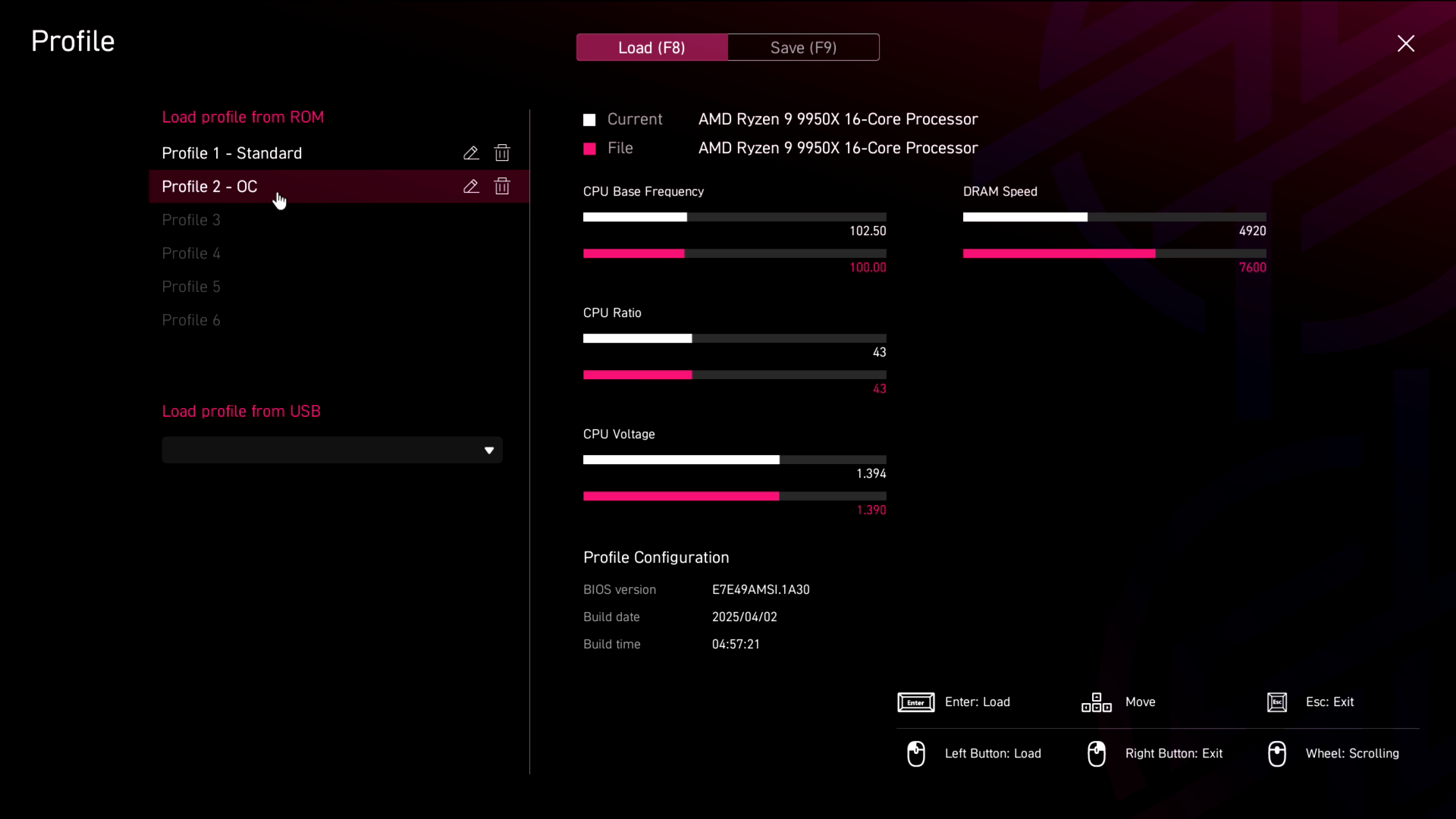

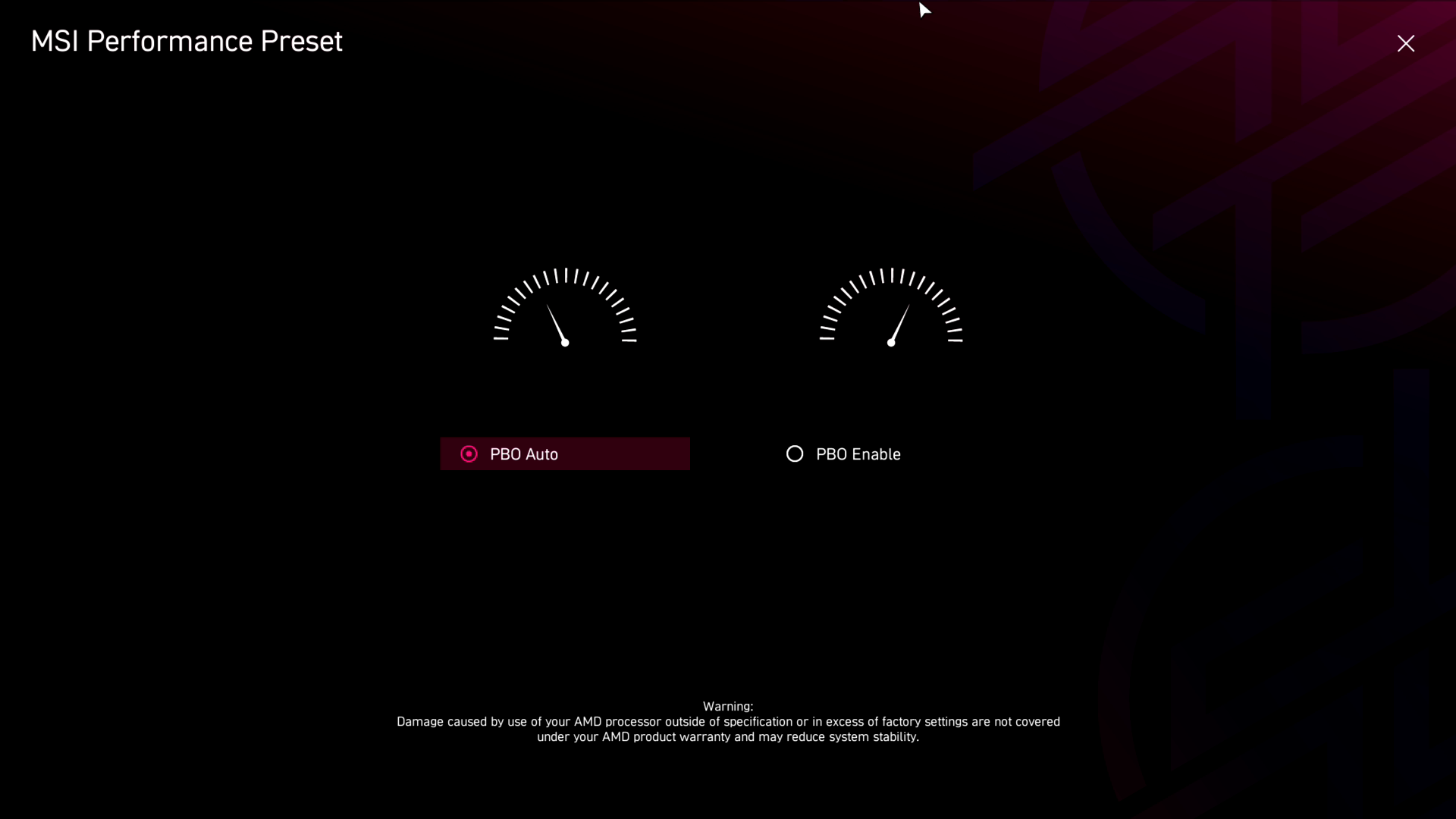

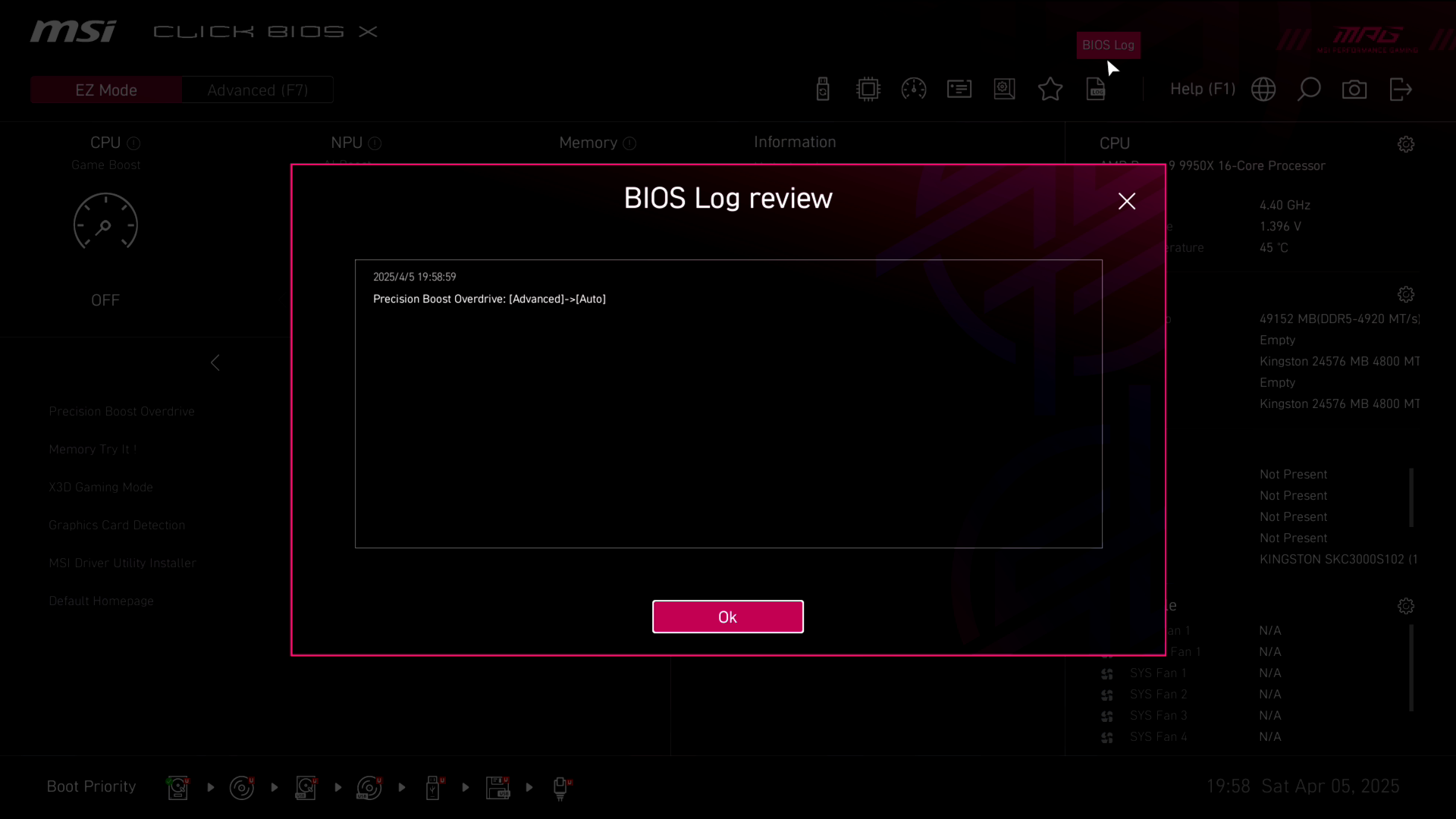

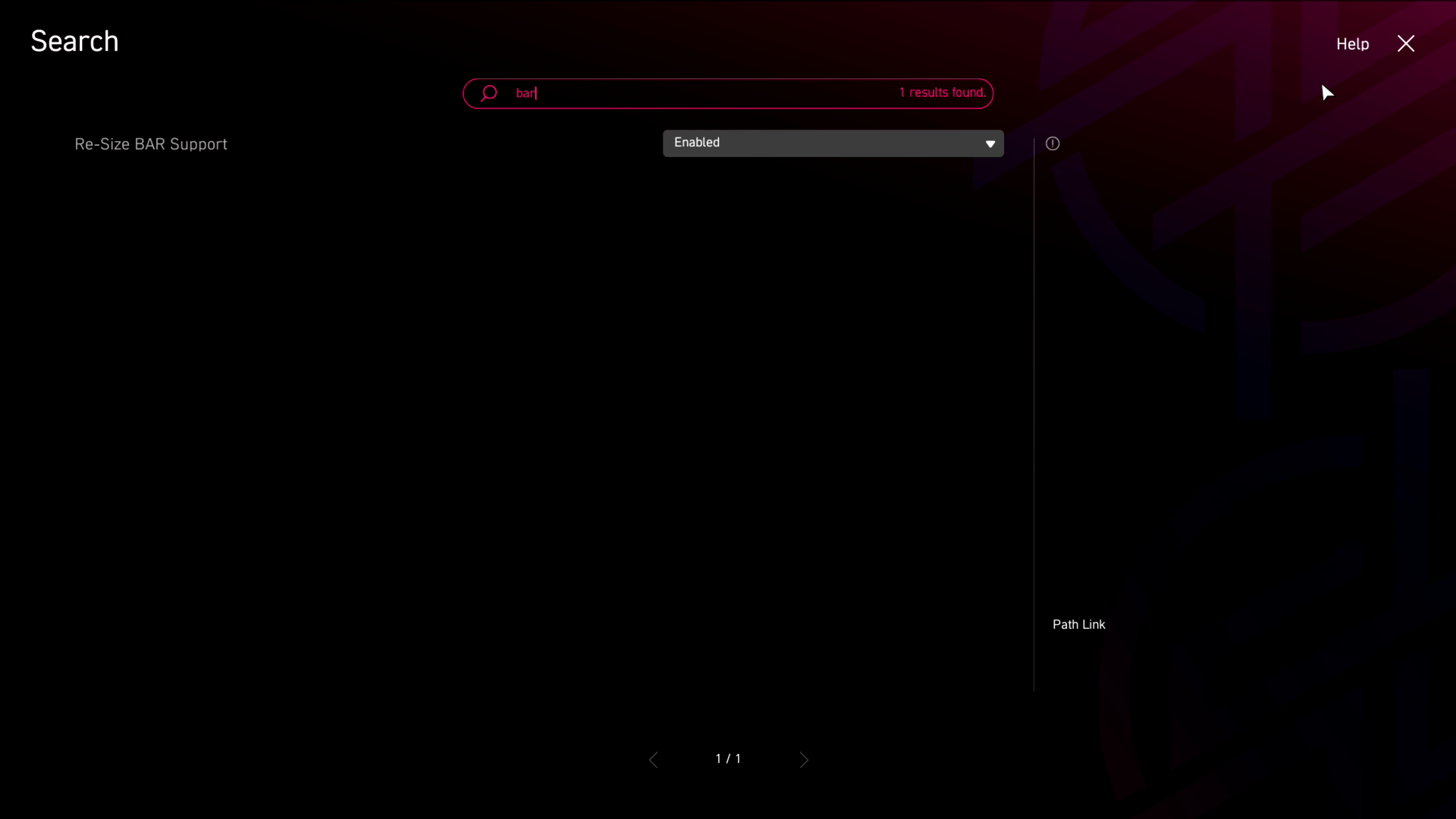

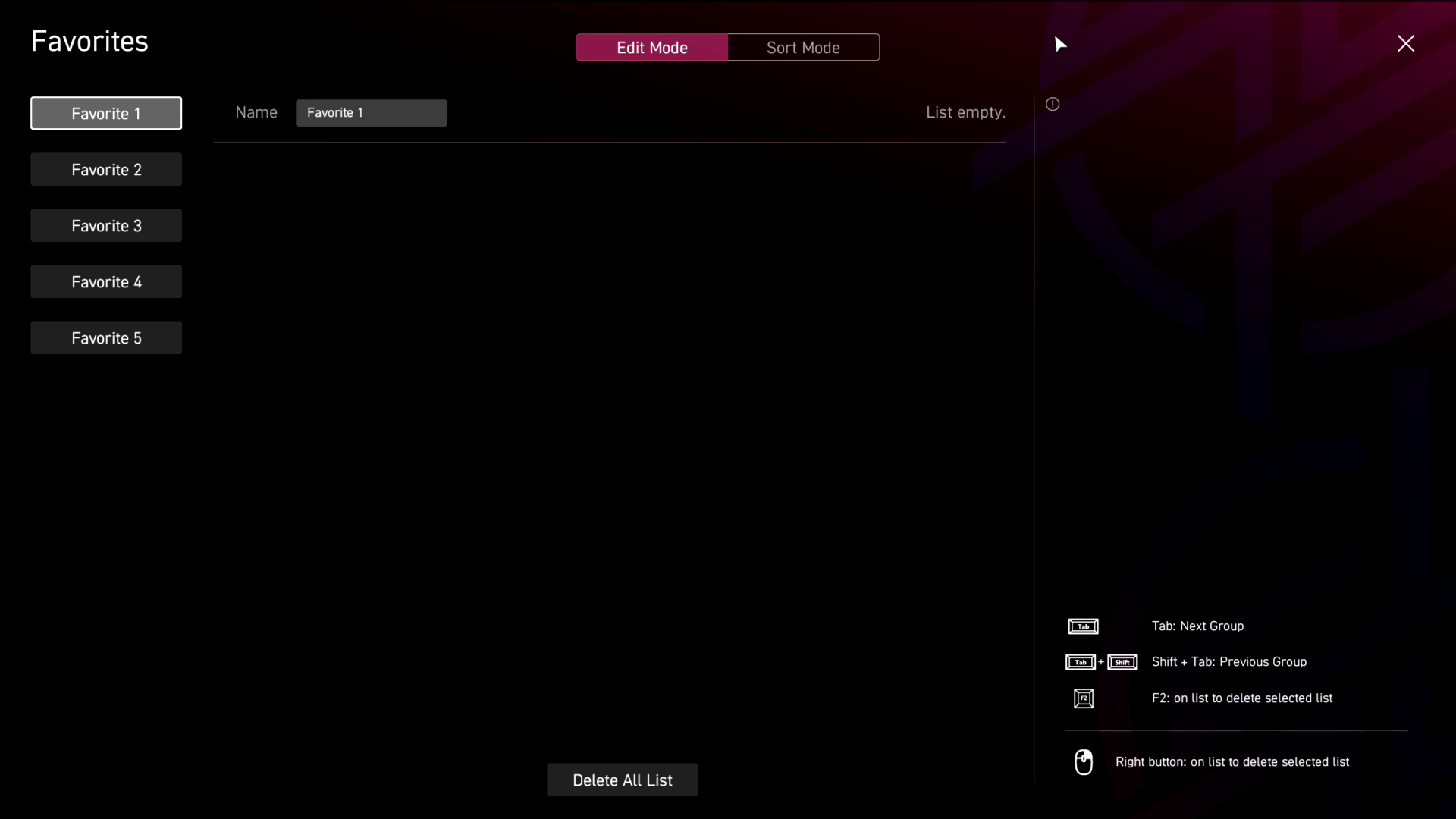

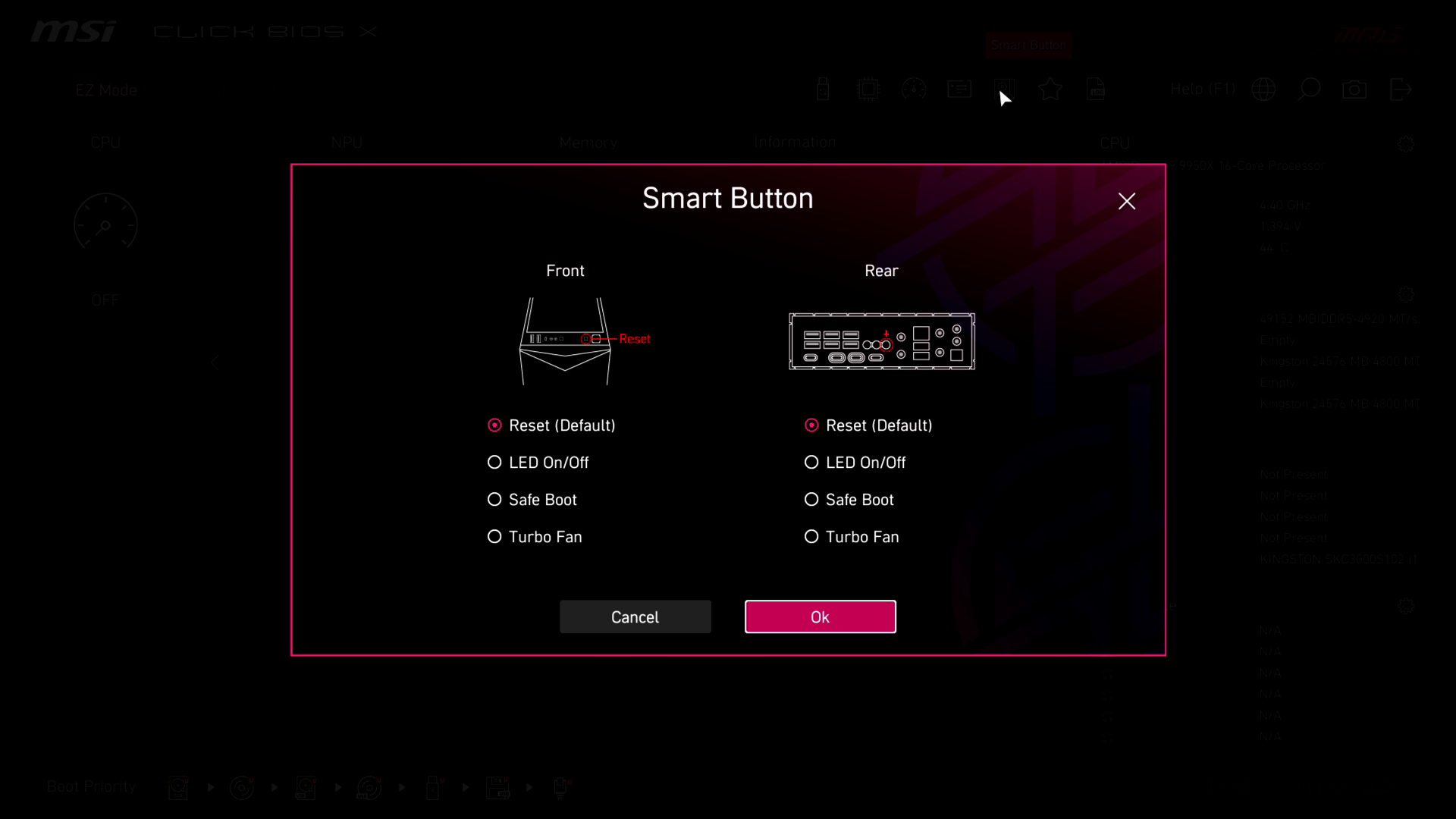

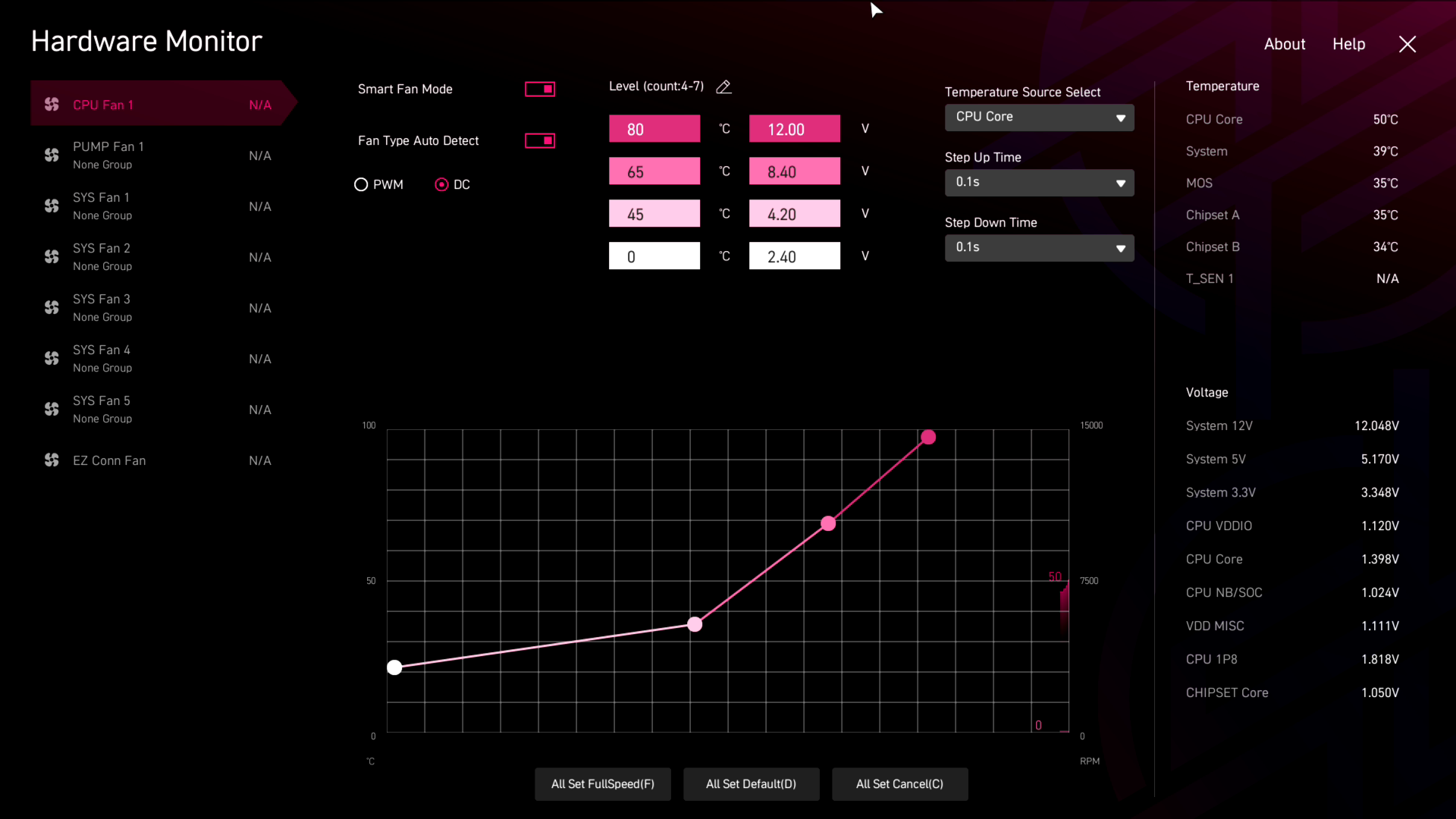

Панель меню зверху відображується статично в обох режимах. Звідси можна запустити оновлення прошивки M‑Flash, викликати Hardware Monitor для контролю та налаштування кривої обертів/температур, задати функцію SmartButton на I/O‑панелі плати, обрати профіль MSI Performance Preset (той самий PBO), викликати меню профілів які дозволяють зберігати налаштування материнської плати, викликати меню обраних опцій (додаються вручну), відкрити журнал зміни параметрів, обрати мову інтерфейсу (української мови все ще нема), використати пошук параметра за словами, зробити скриншот й зберегти його на зовнішній накопичувач, а також банально вийти з інтерфейсу налаштувань.

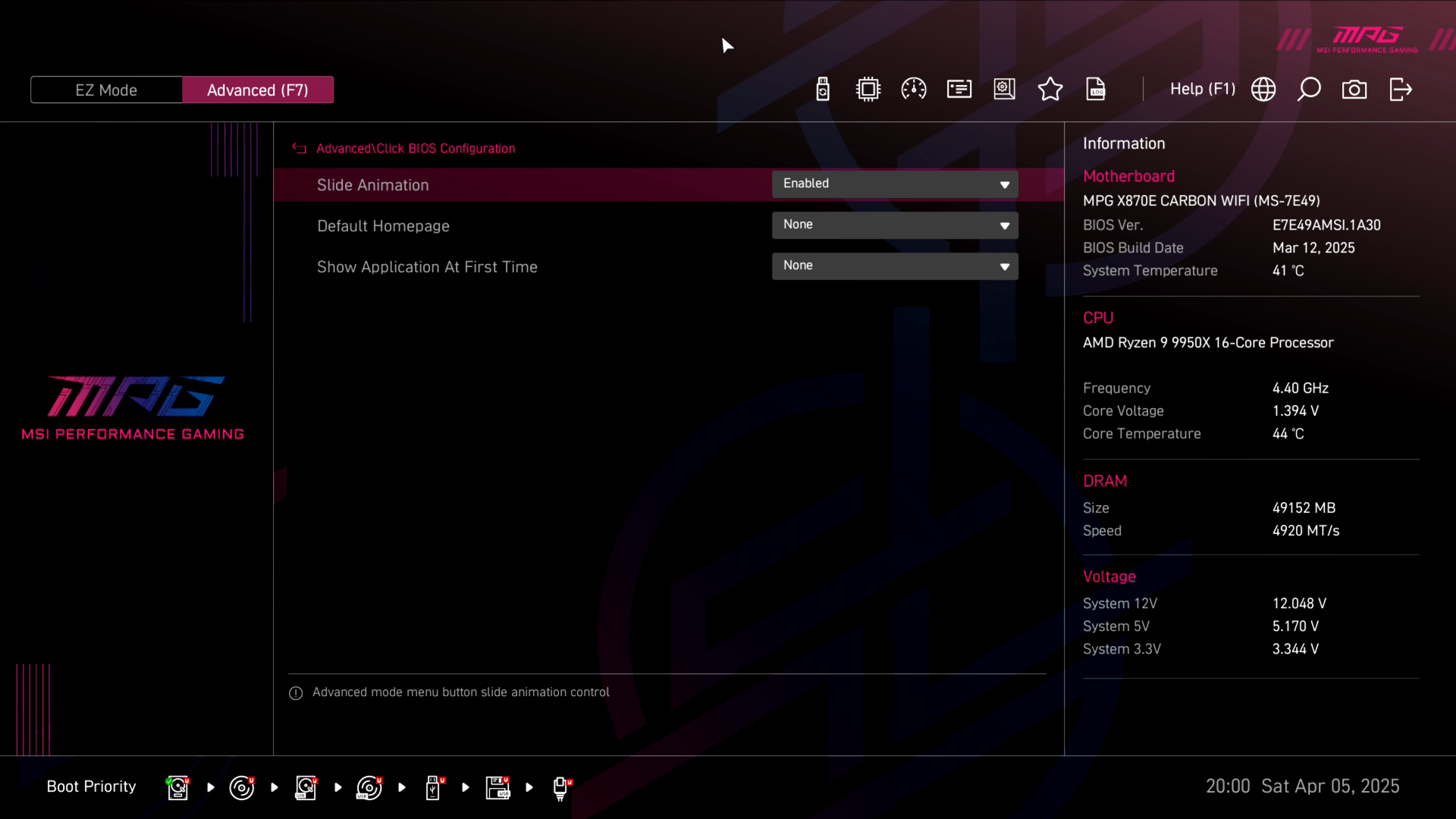

Advanced mode надає користувачу повний контроль над всім асортиментом присутніх налаштувань. Інтерфейс сегментовано на шість секцій, які відображуються в стовпці ліворуч.

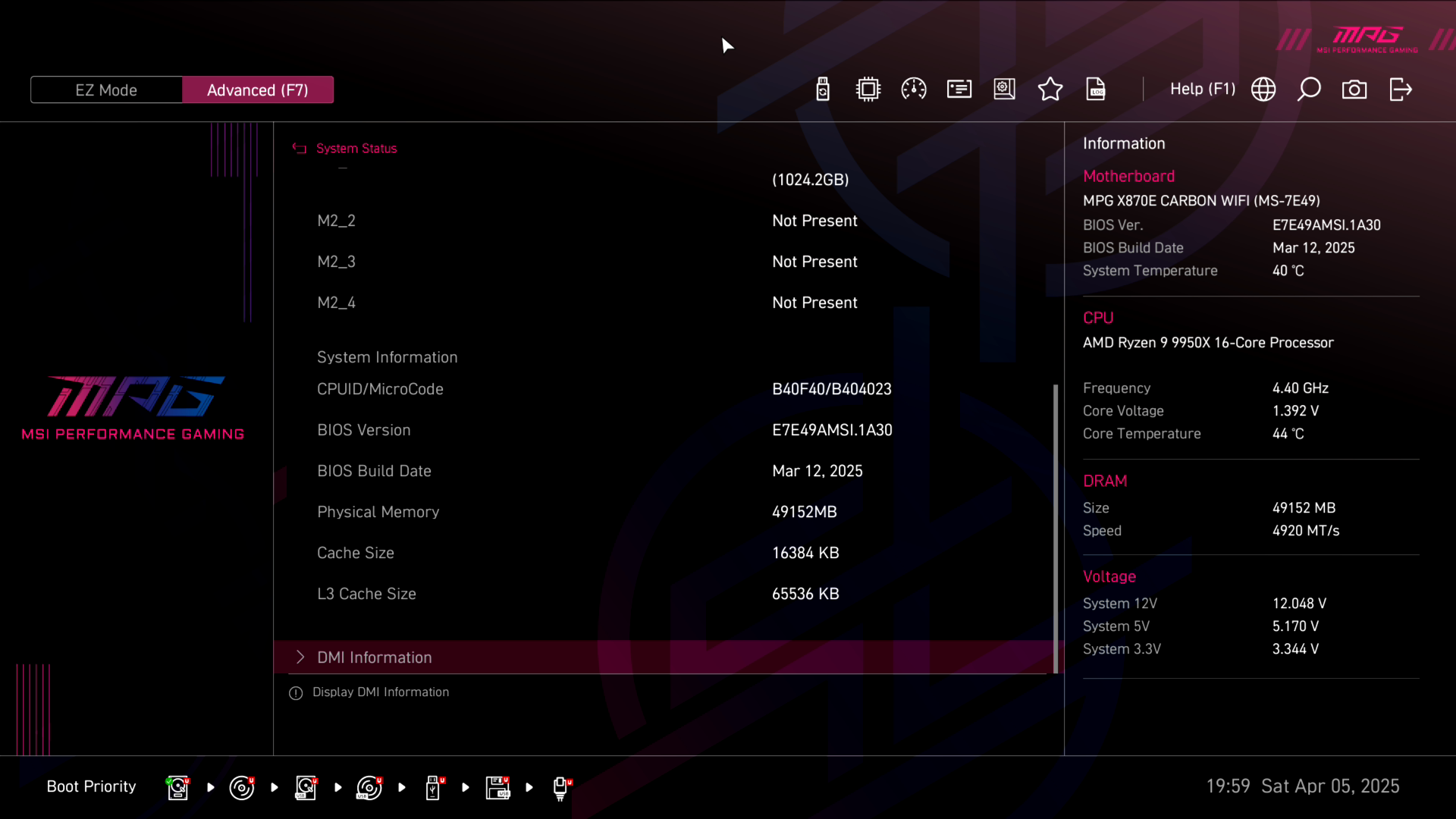

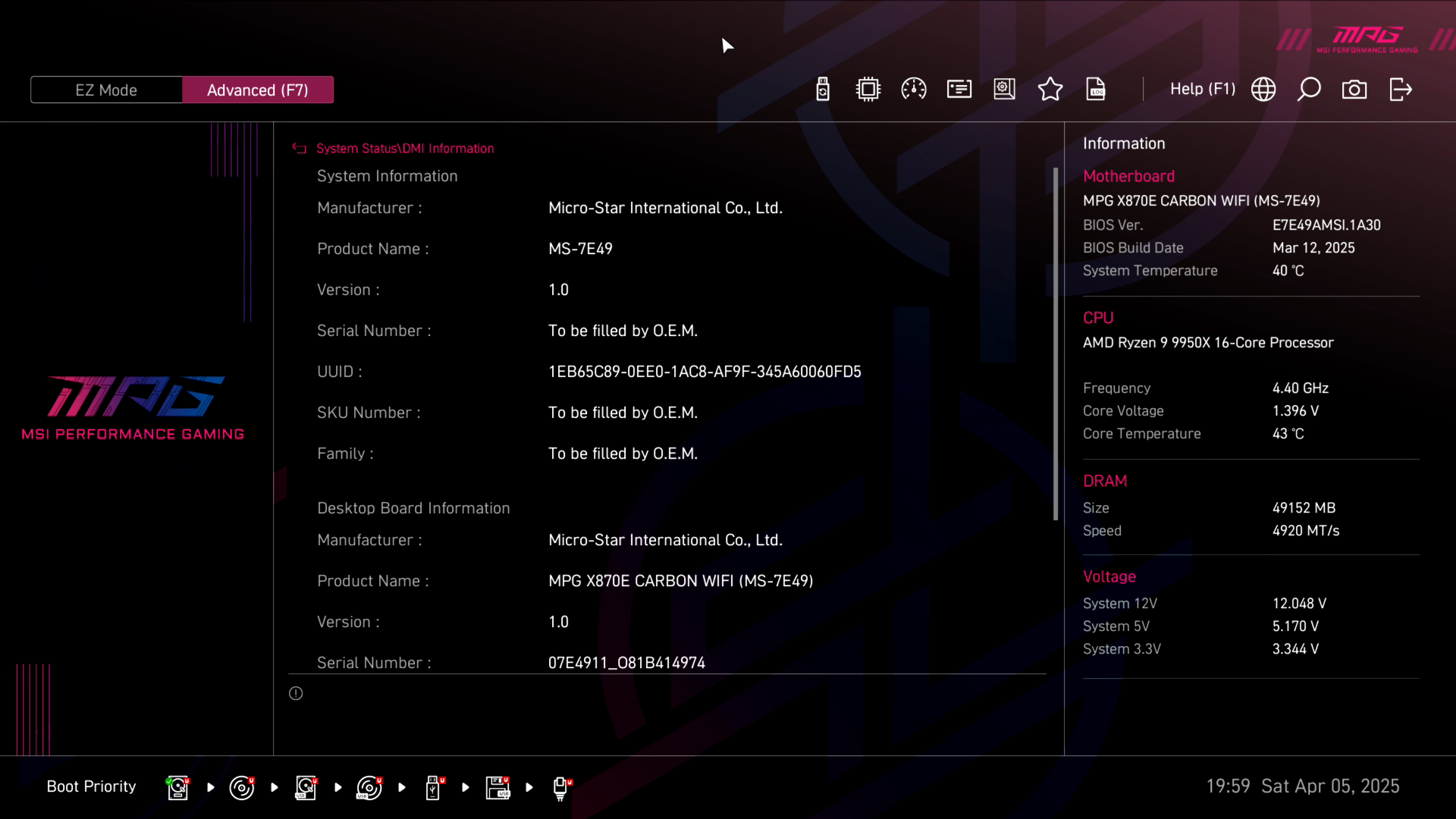

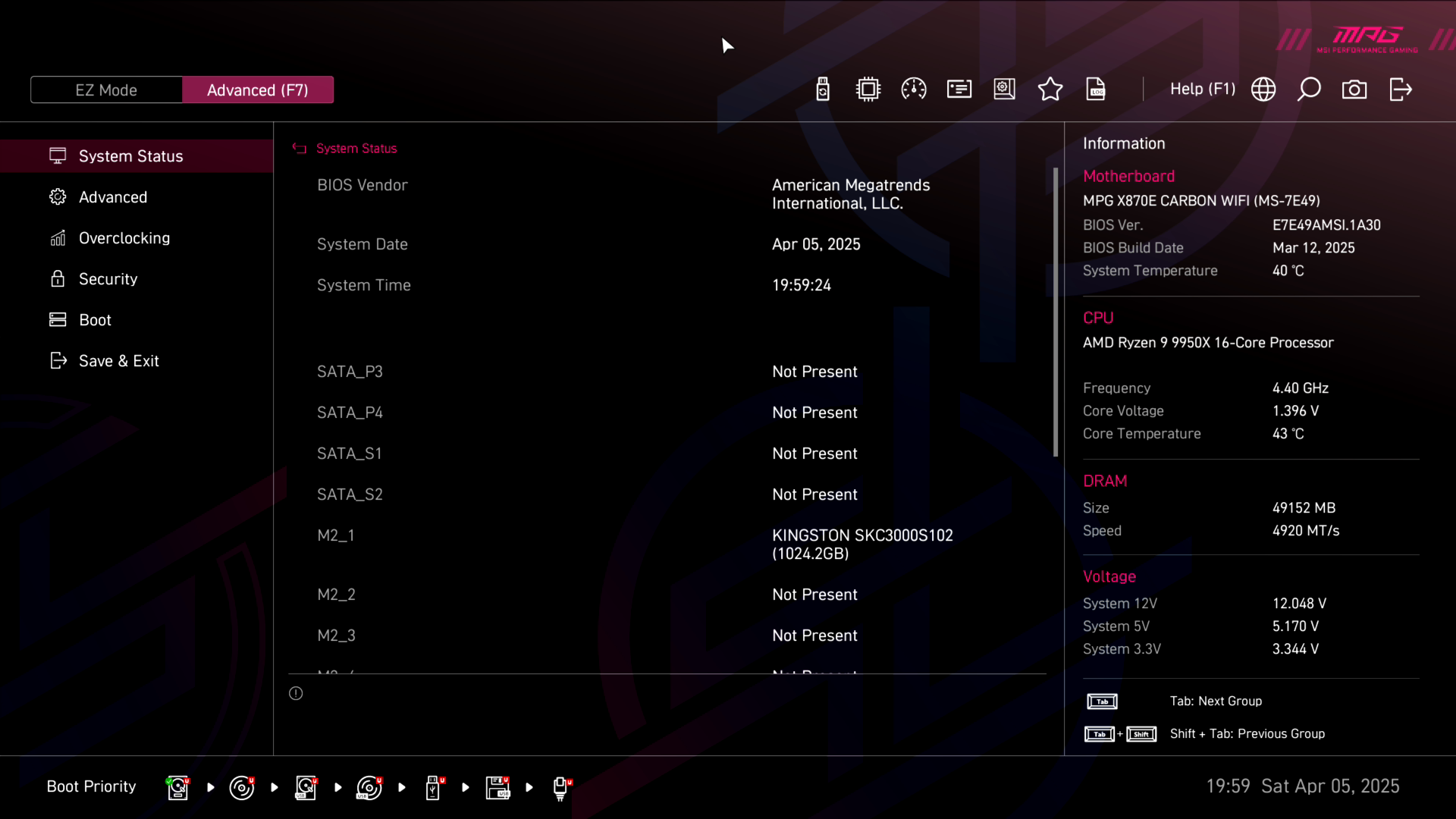

Секція System Status відображує звіт DMI, а також звіт по ключових параметрах системи.

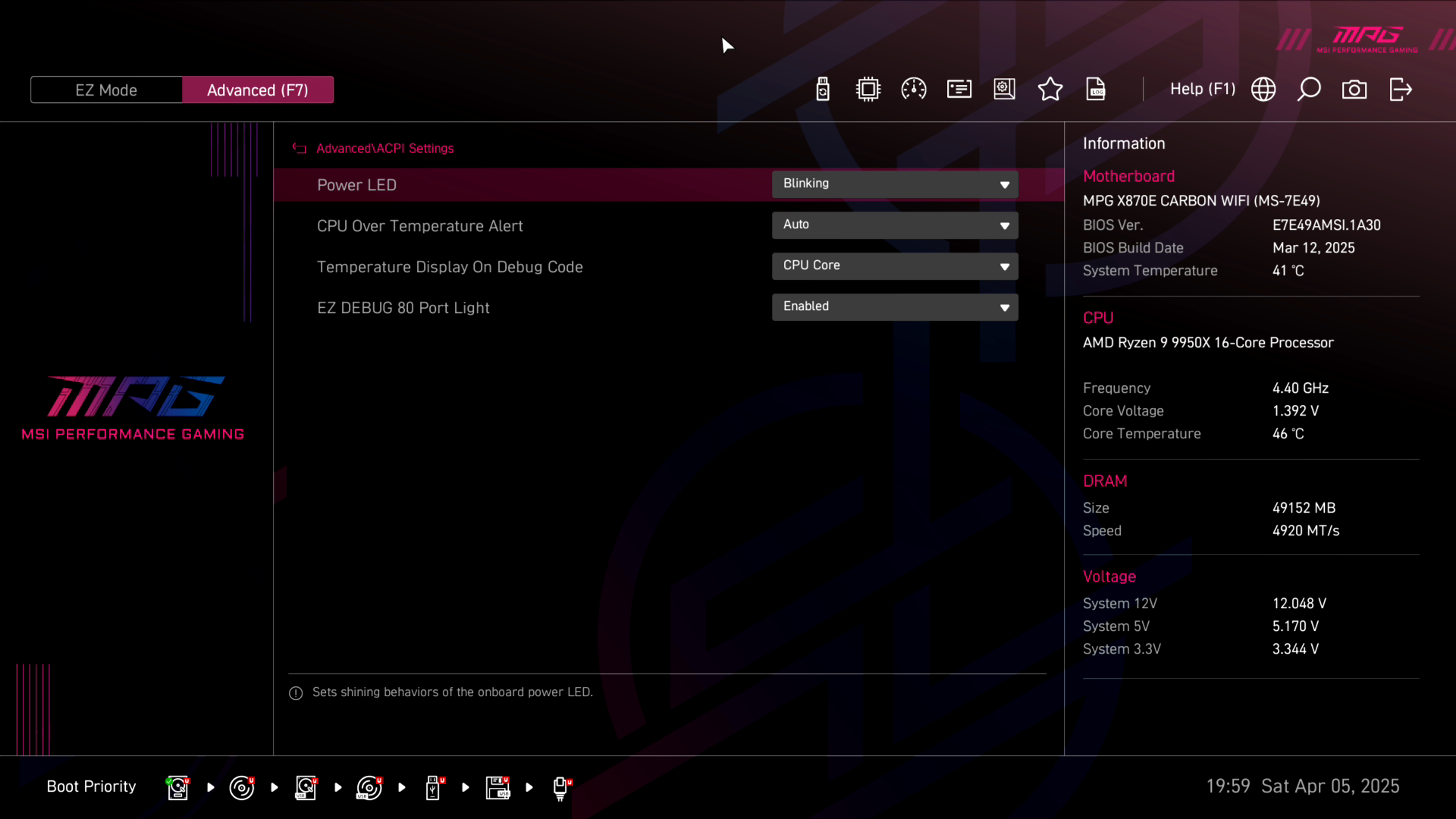

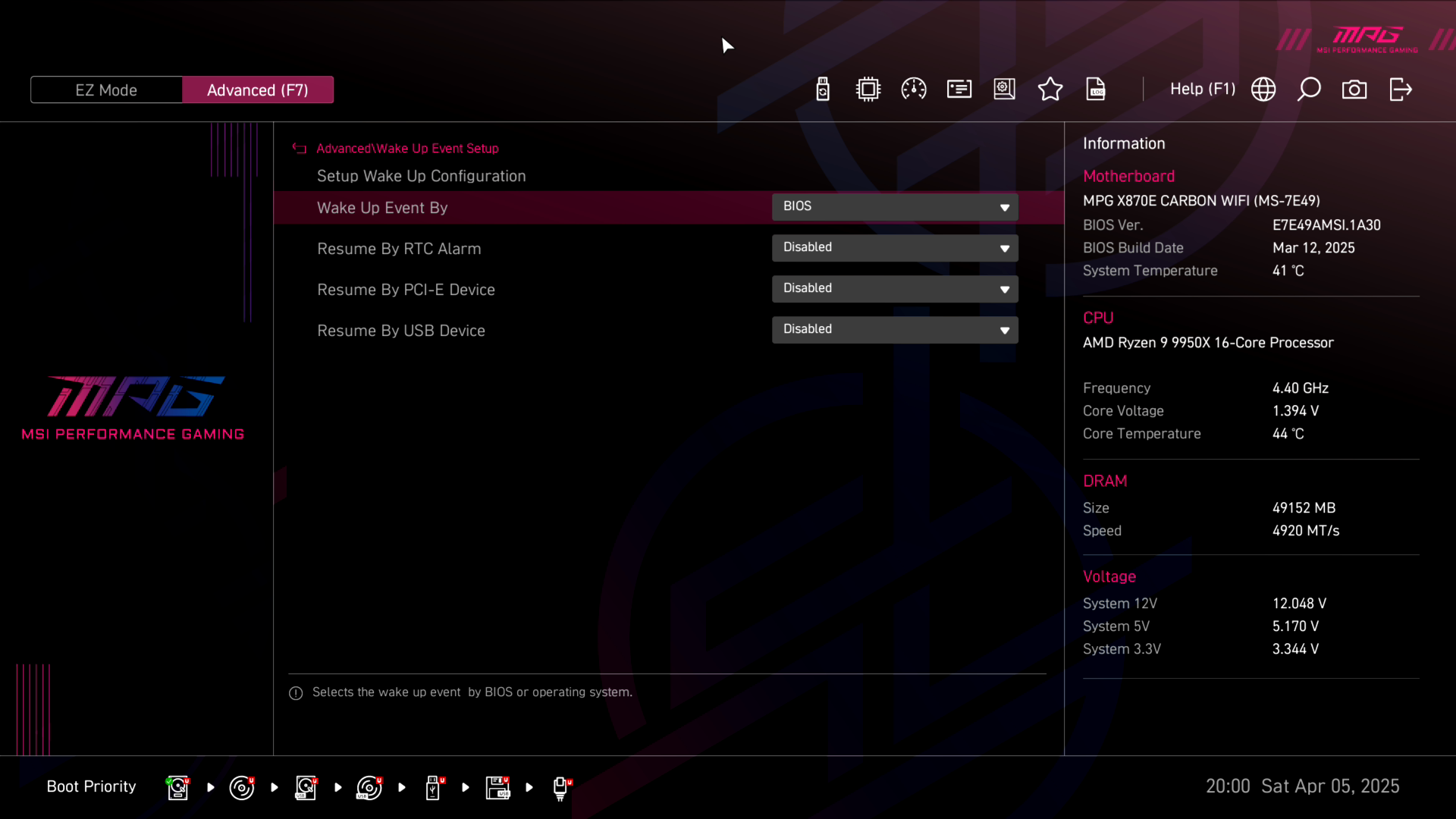

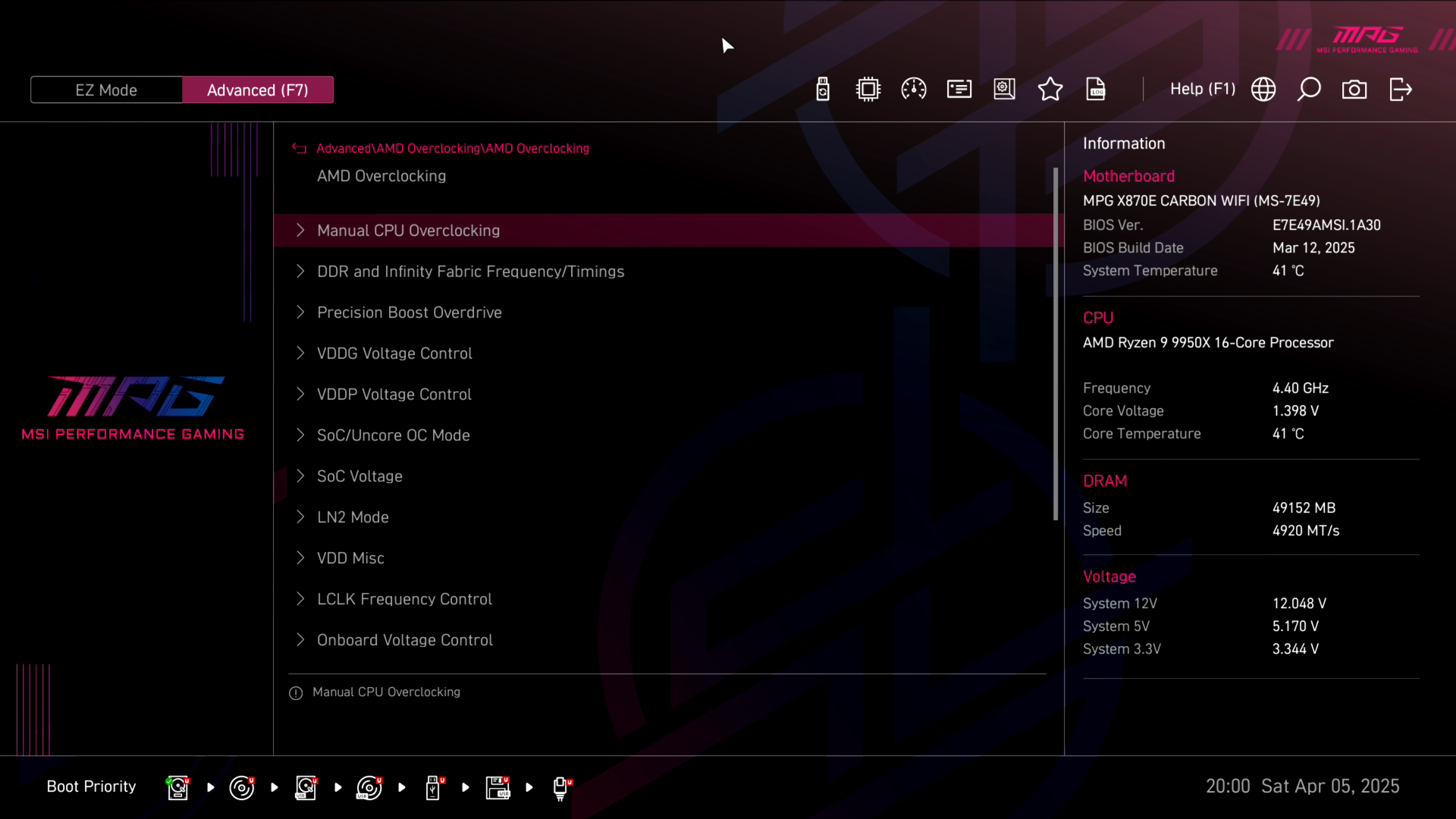

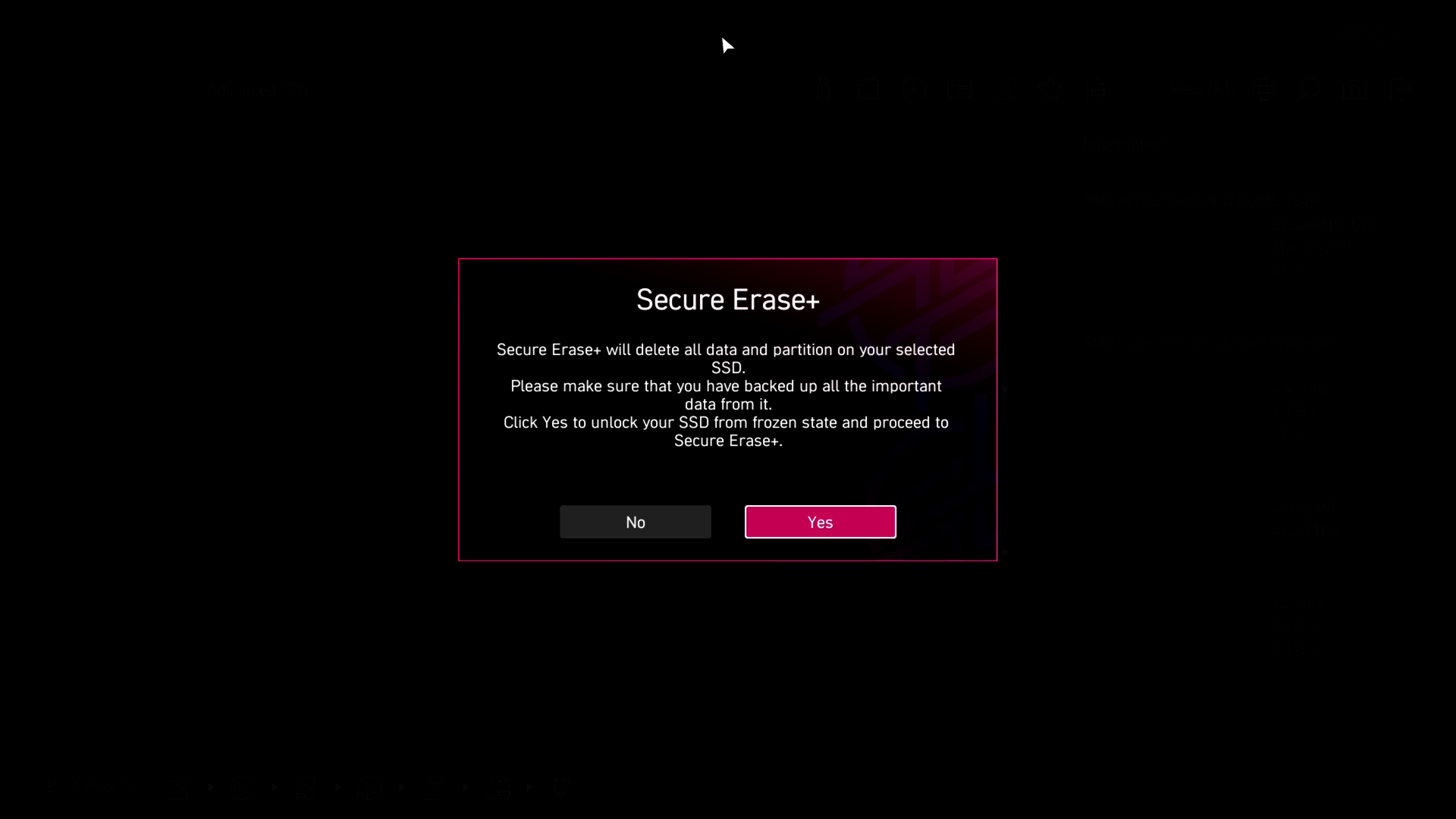

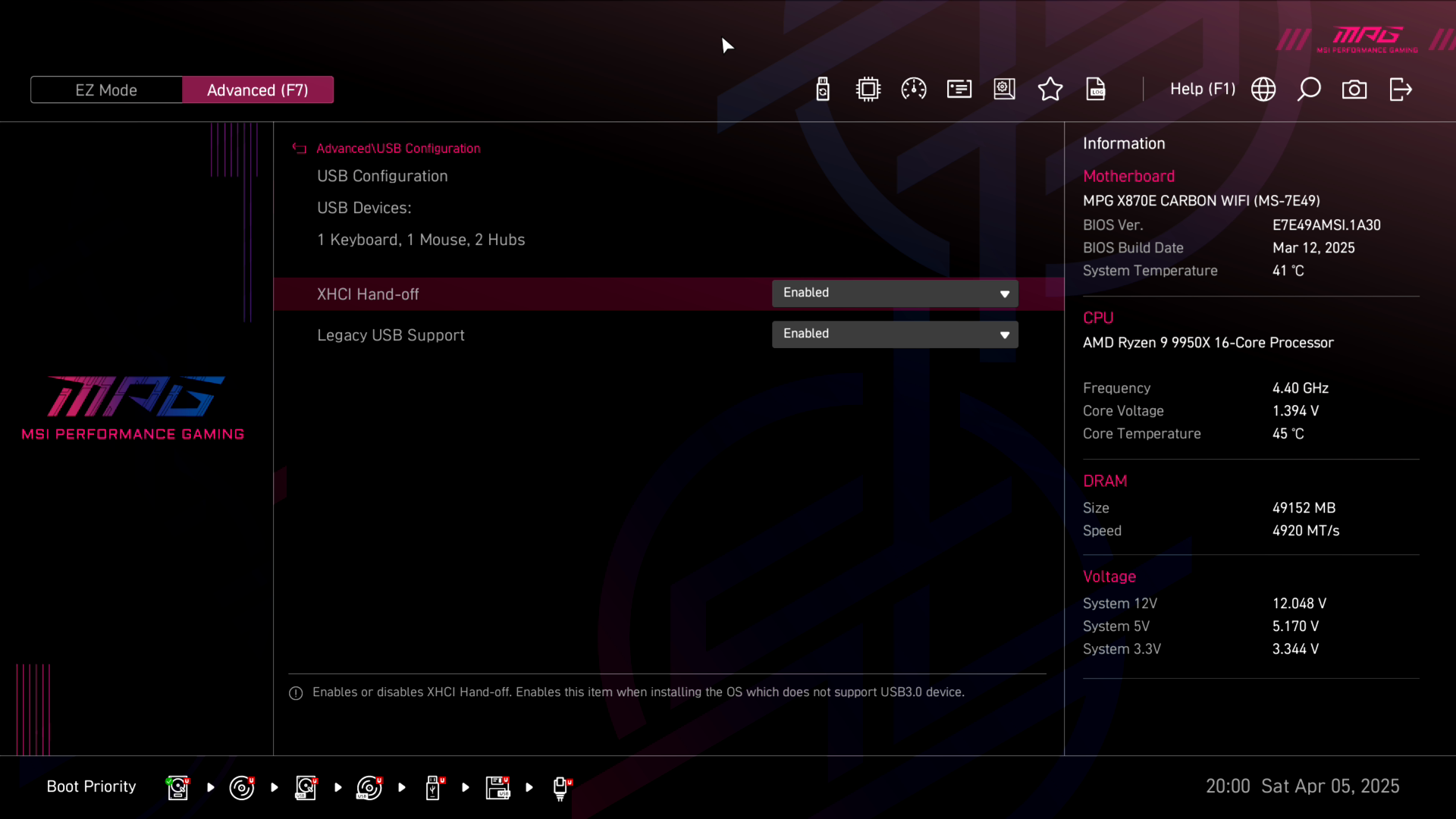

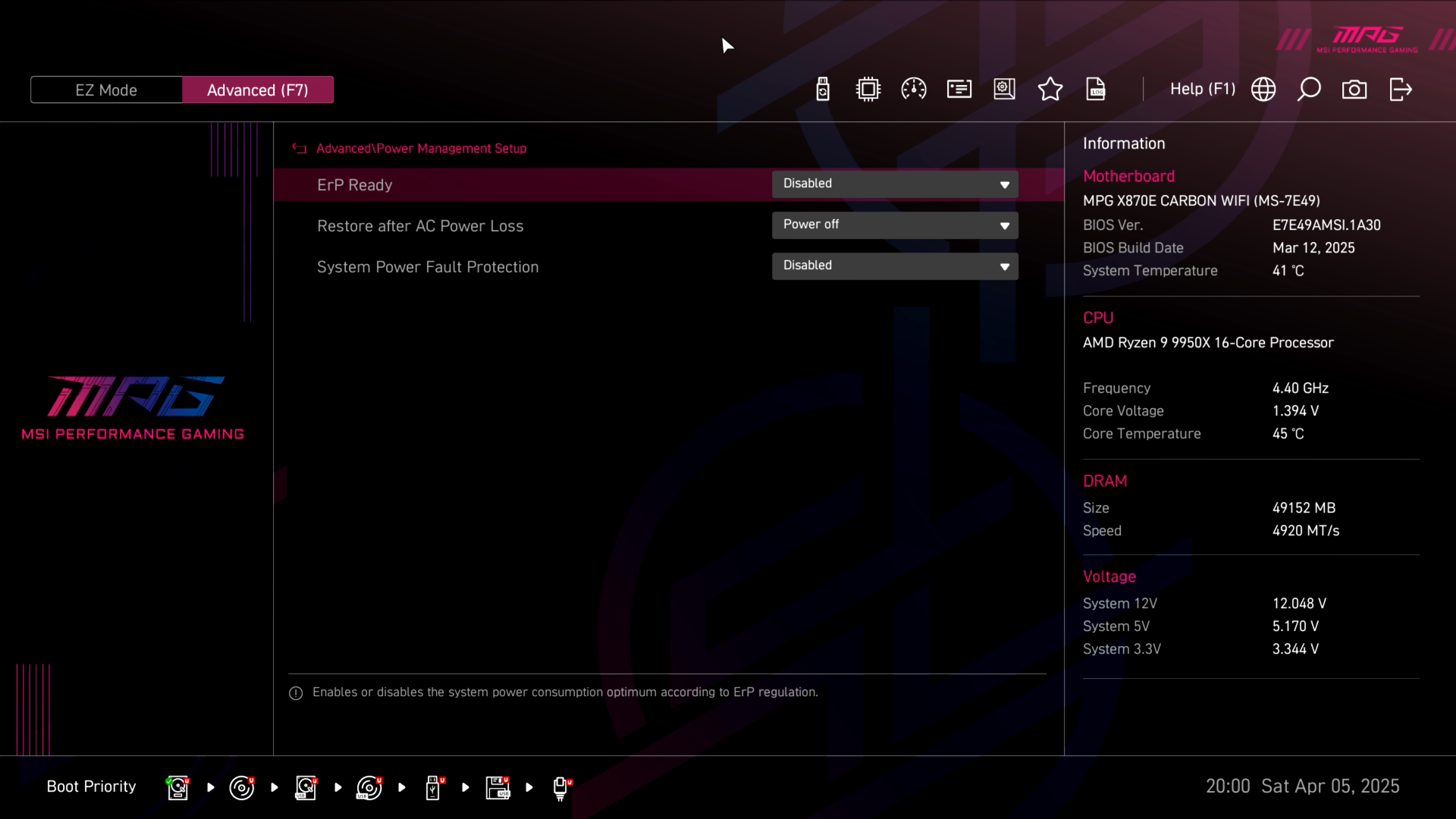

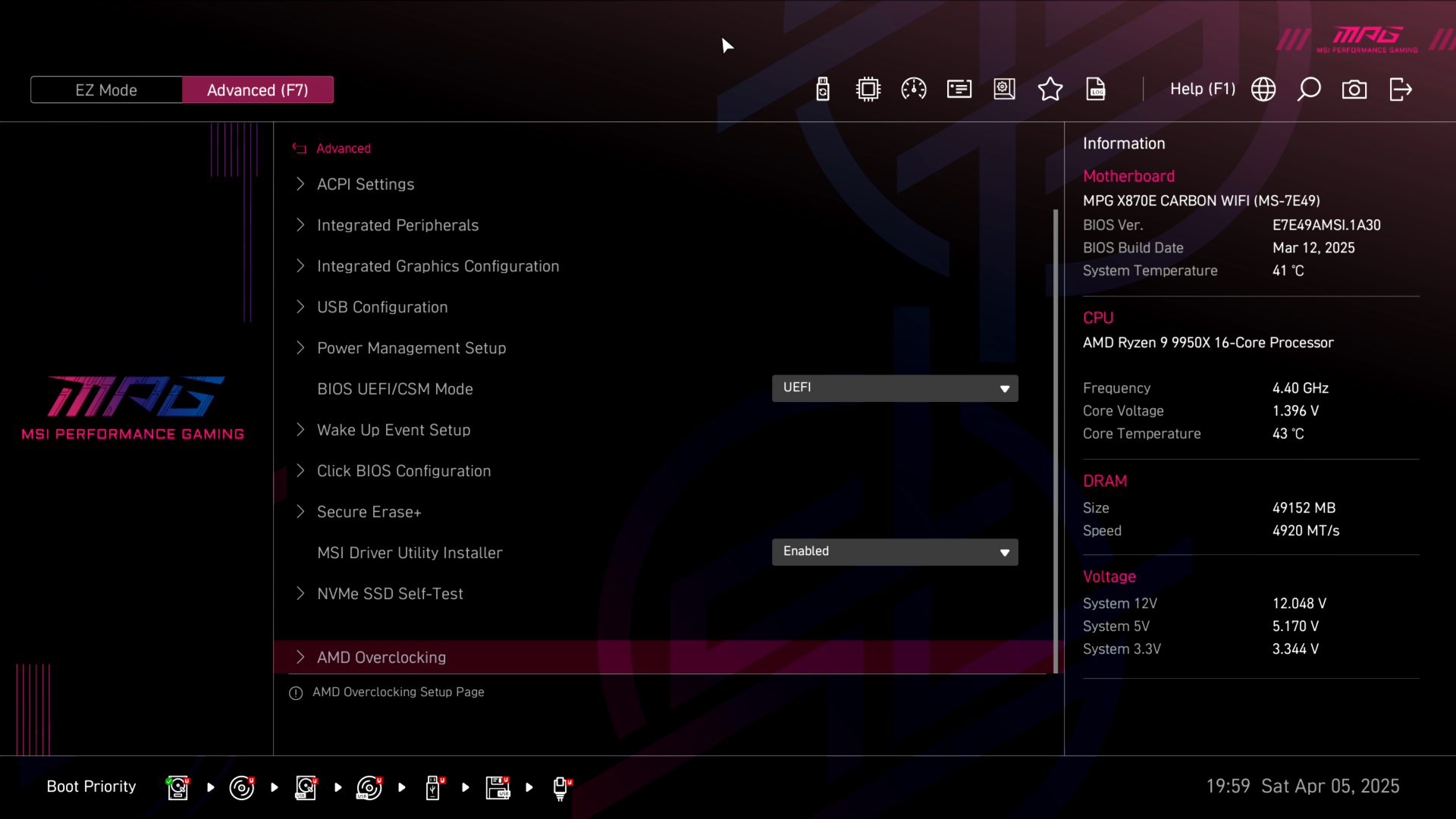

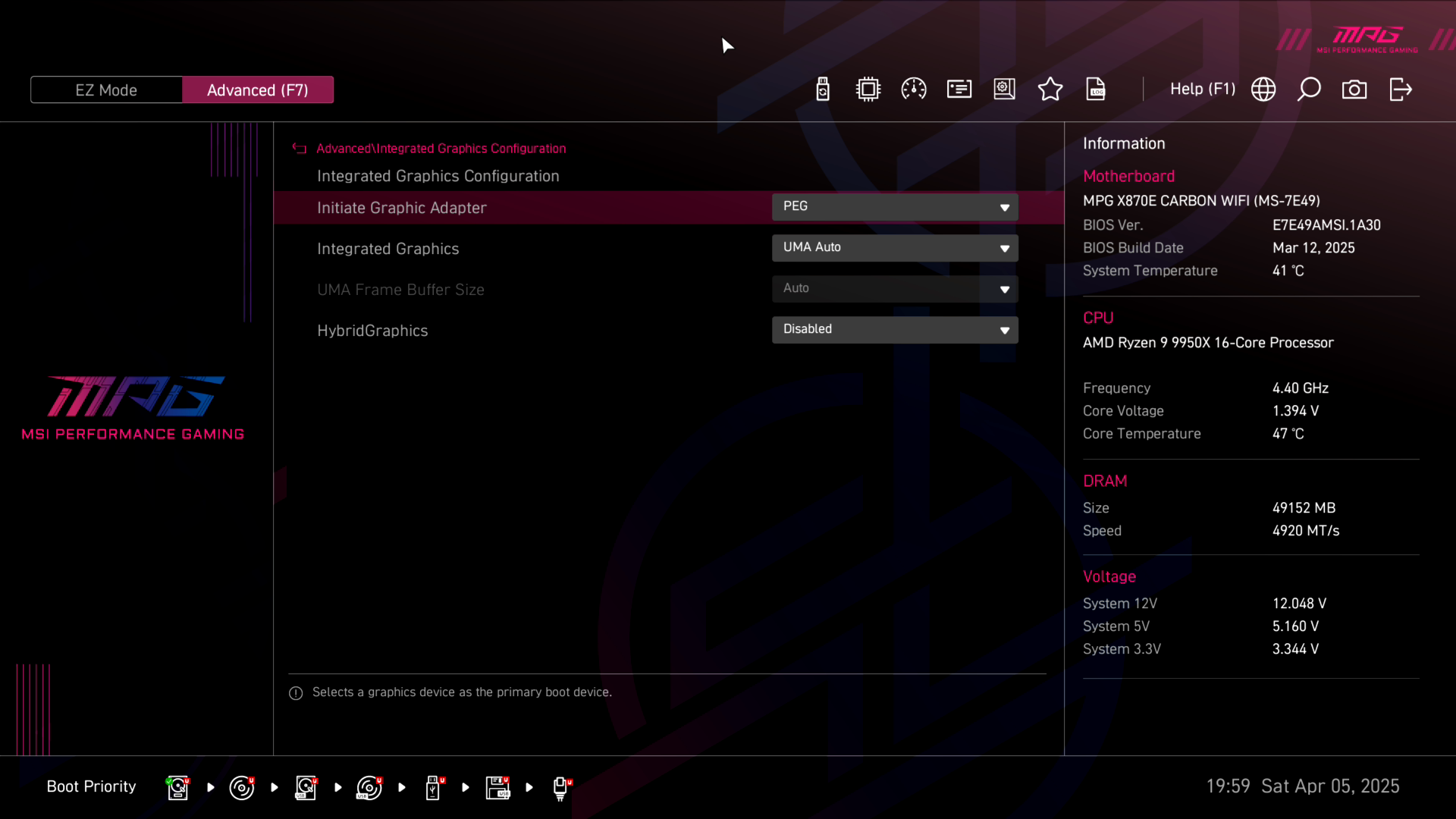

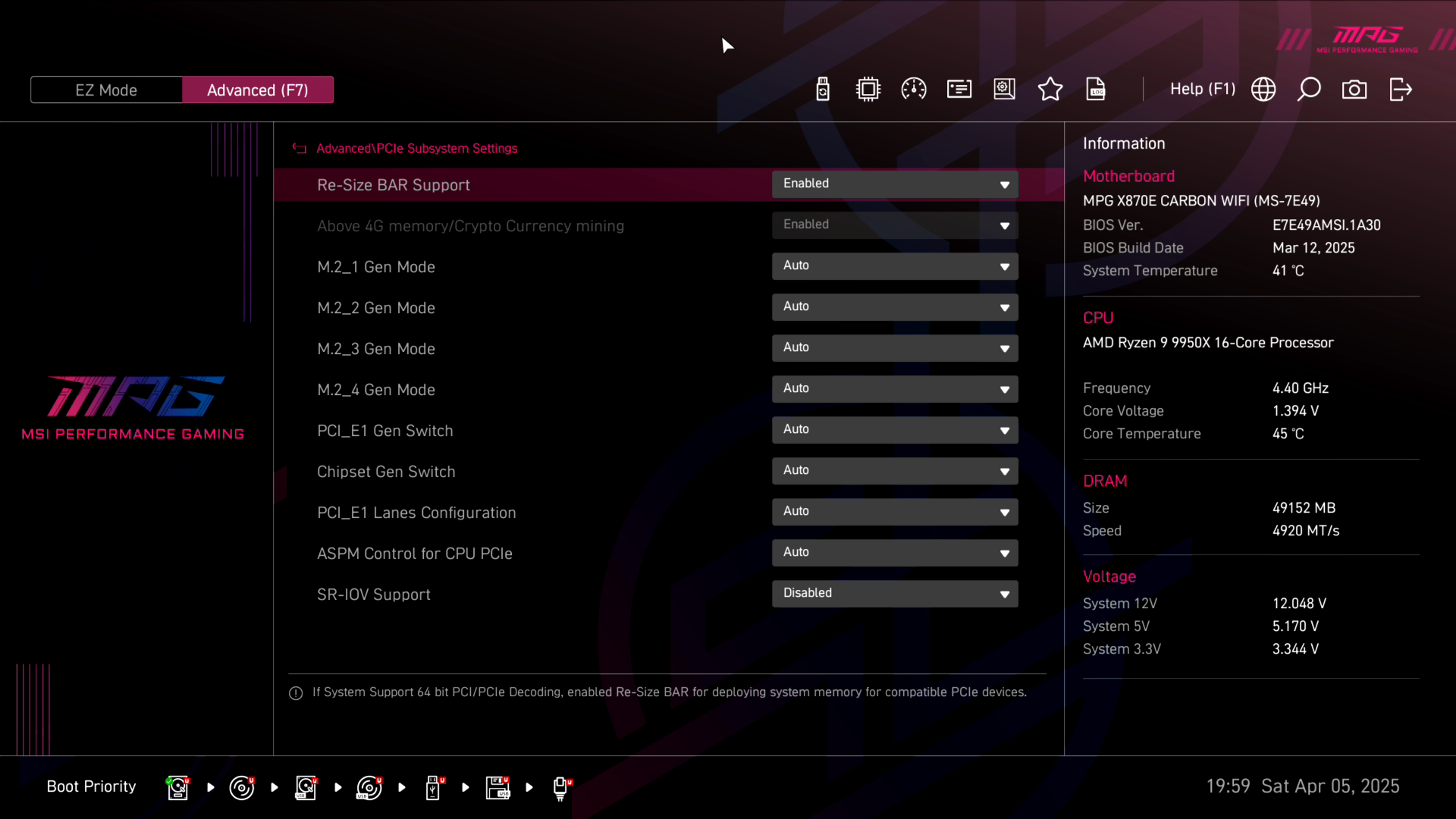

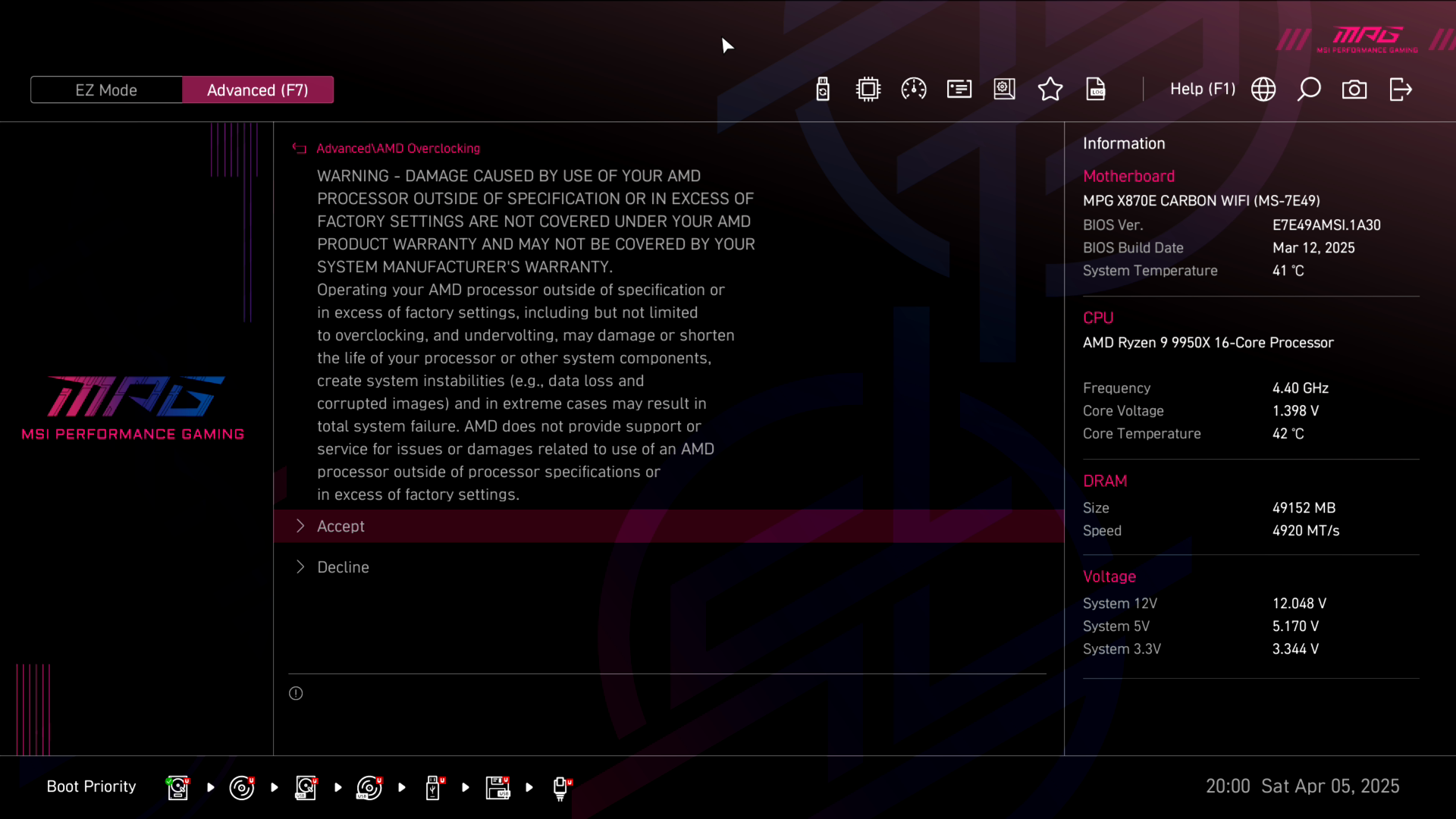

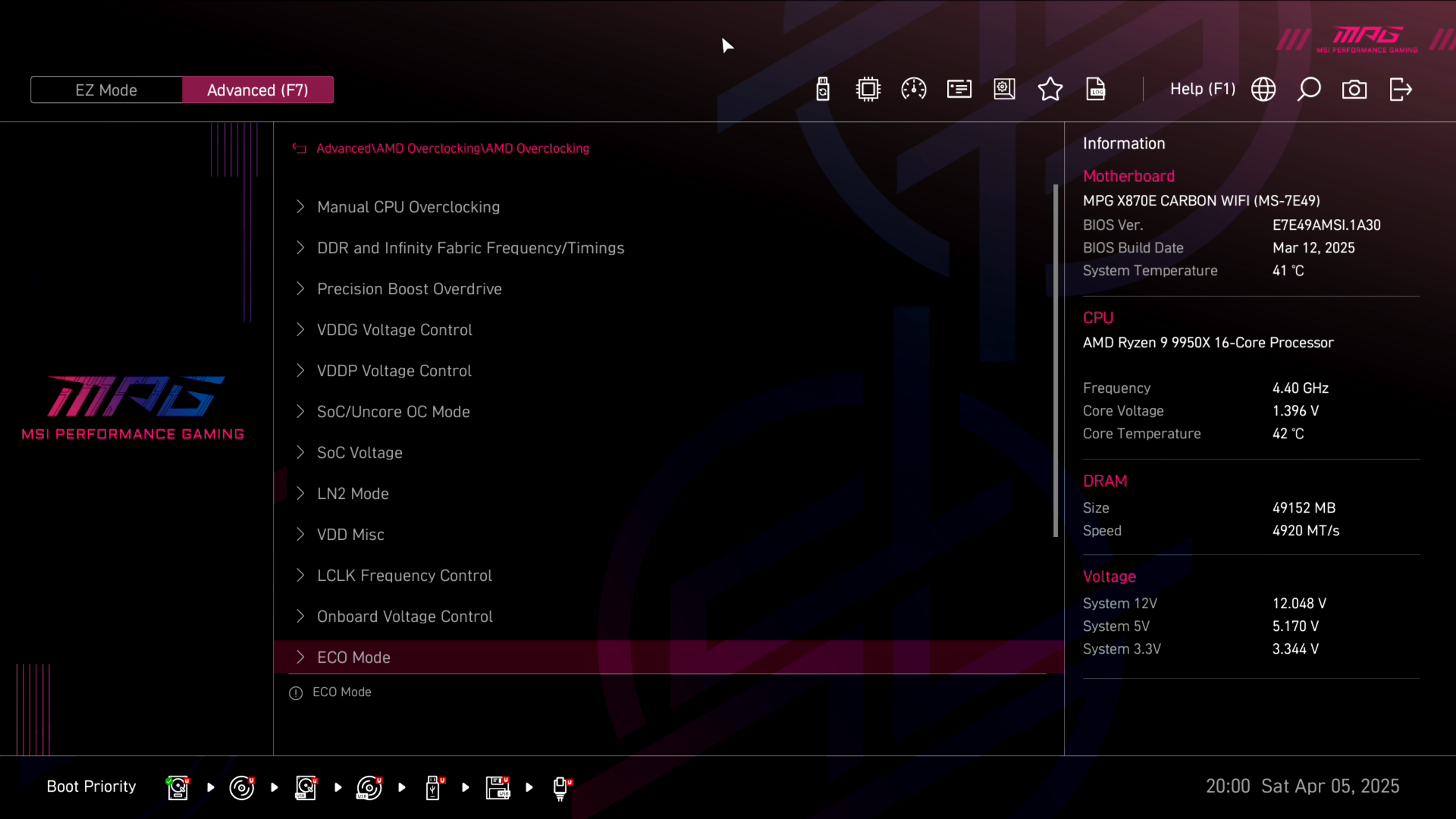

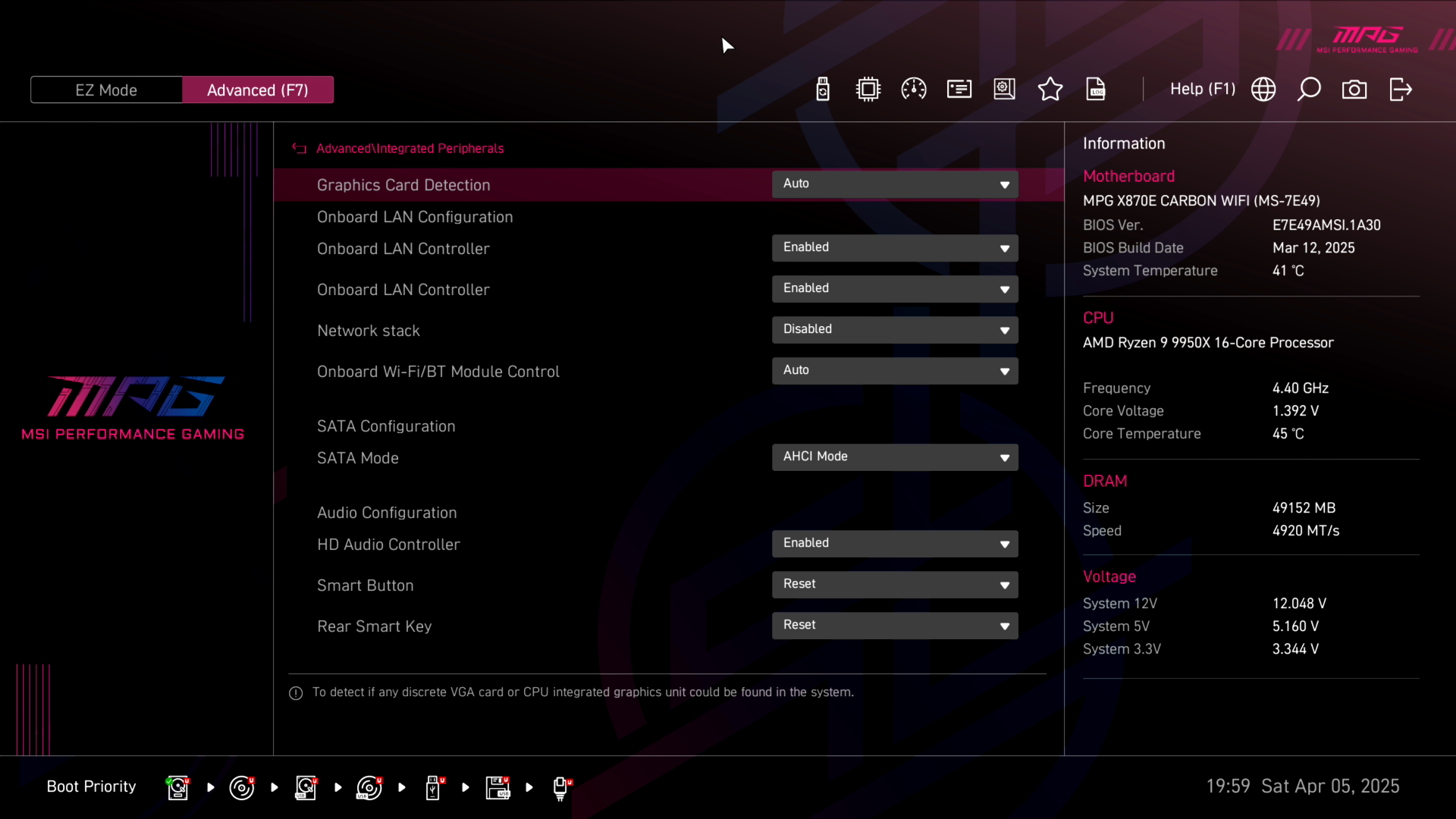

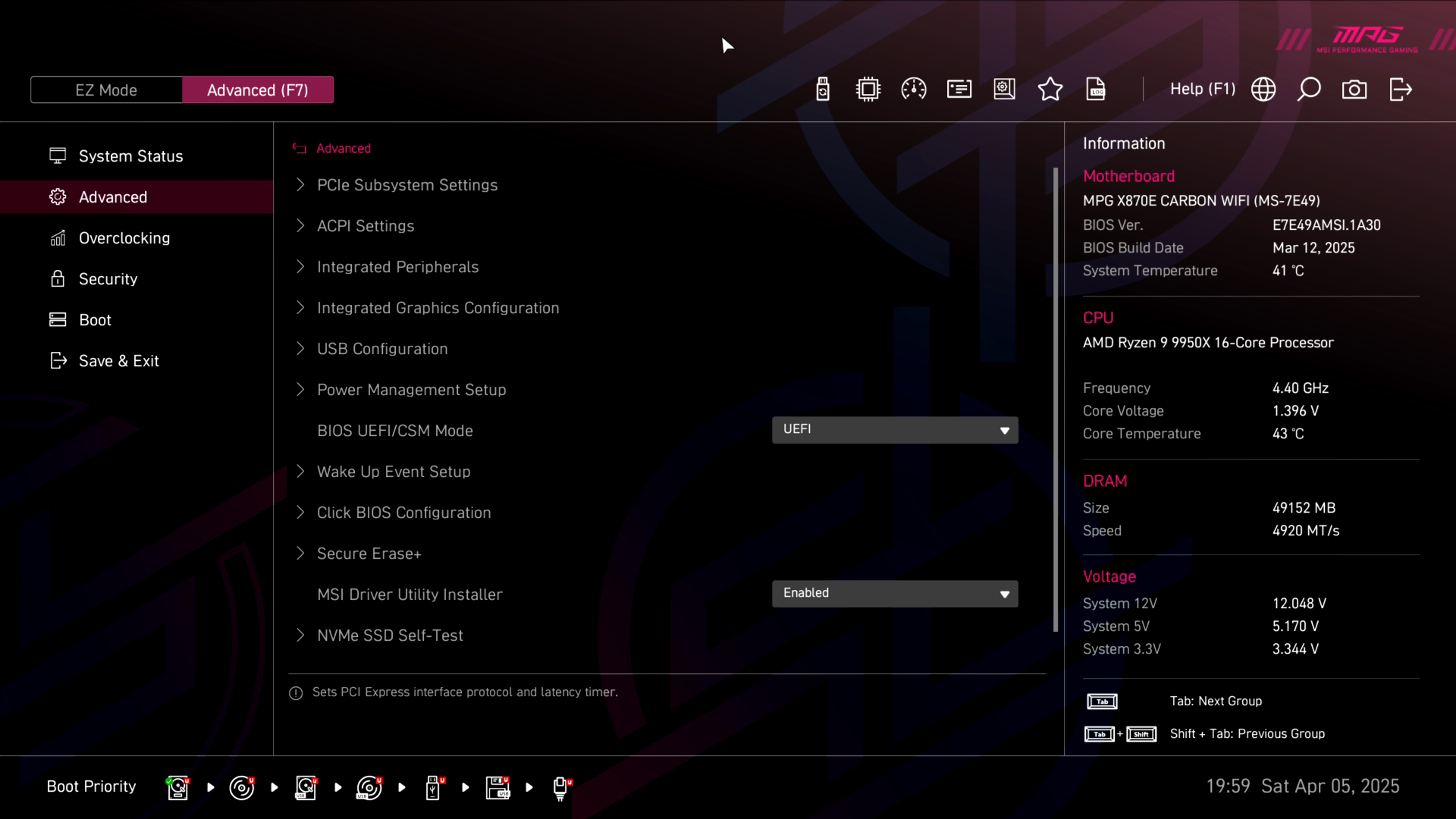

Секція Advanced відповідає за можливості керування усіма бортовими пристроями й елементами материнської плати. Тут також присутні функції AMD Overclocking та Secure Erase+.

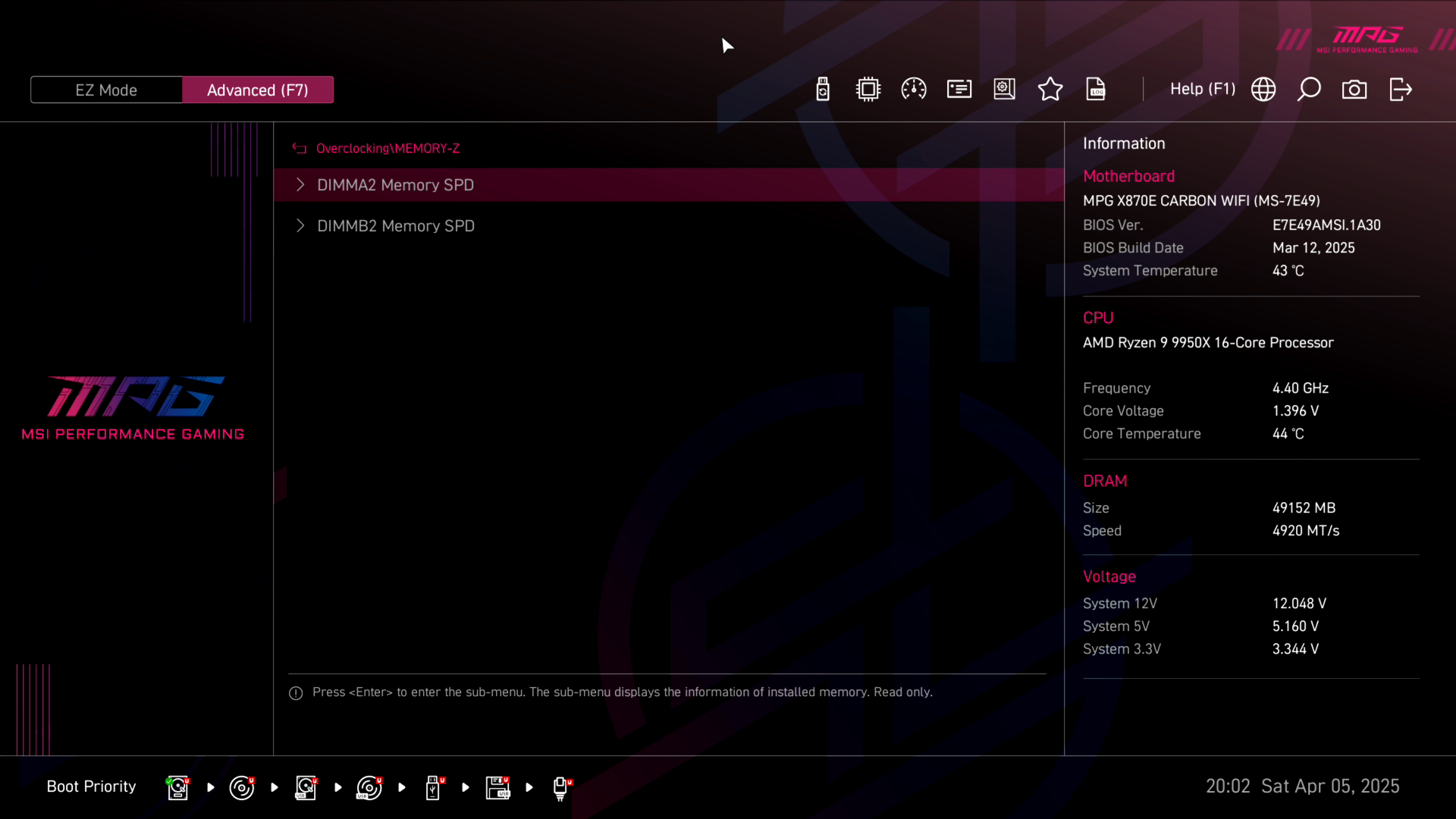

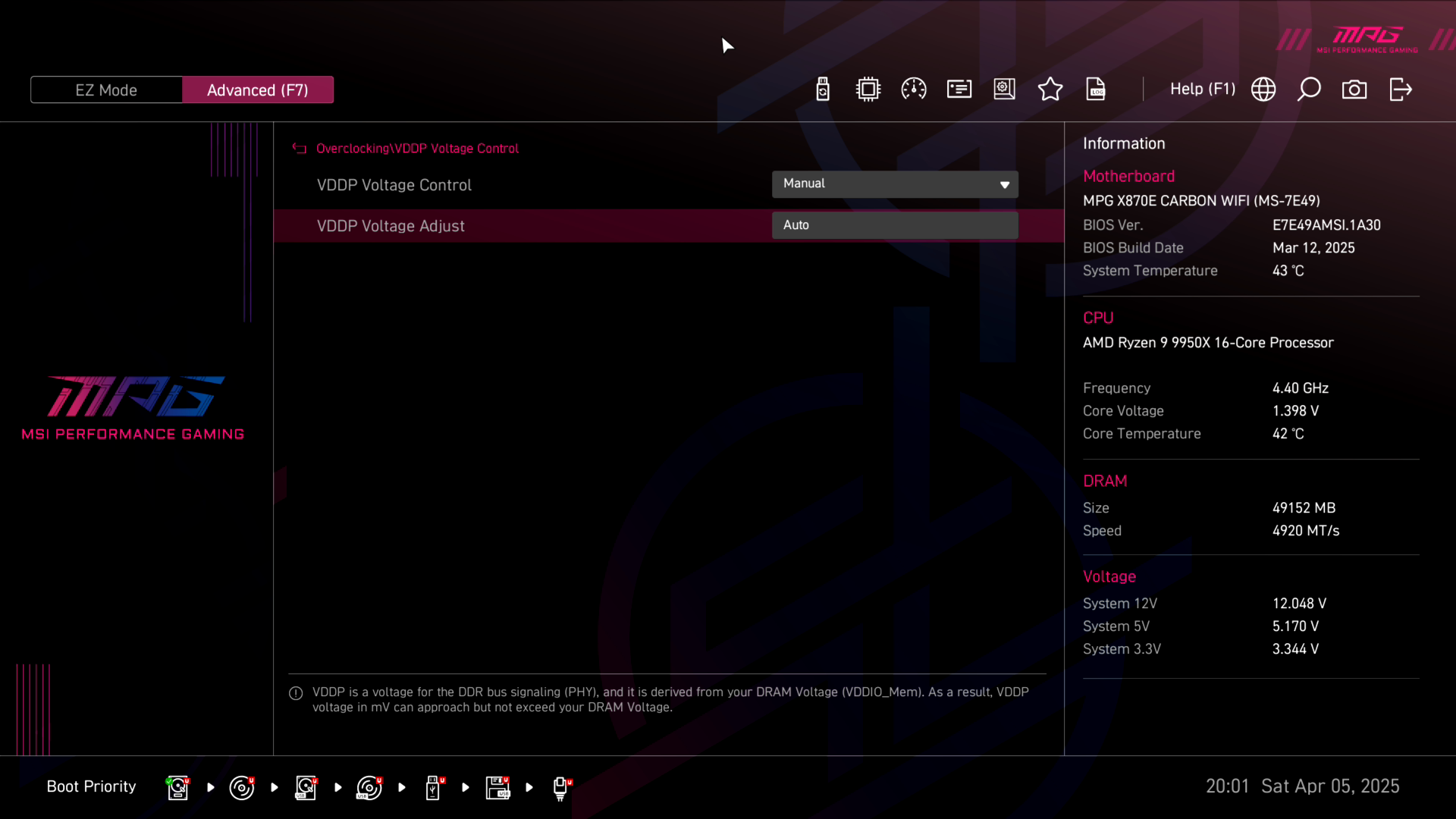

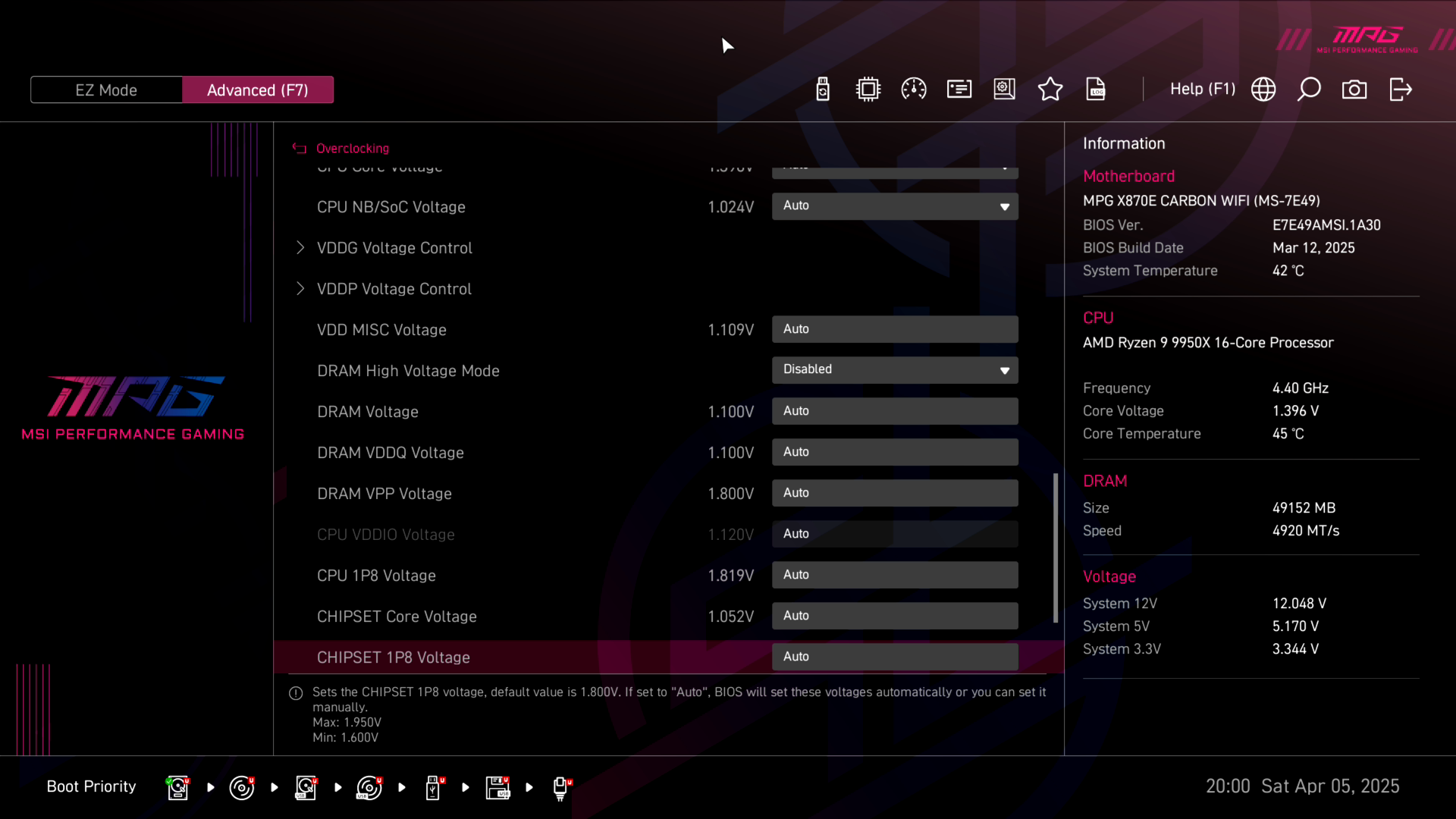

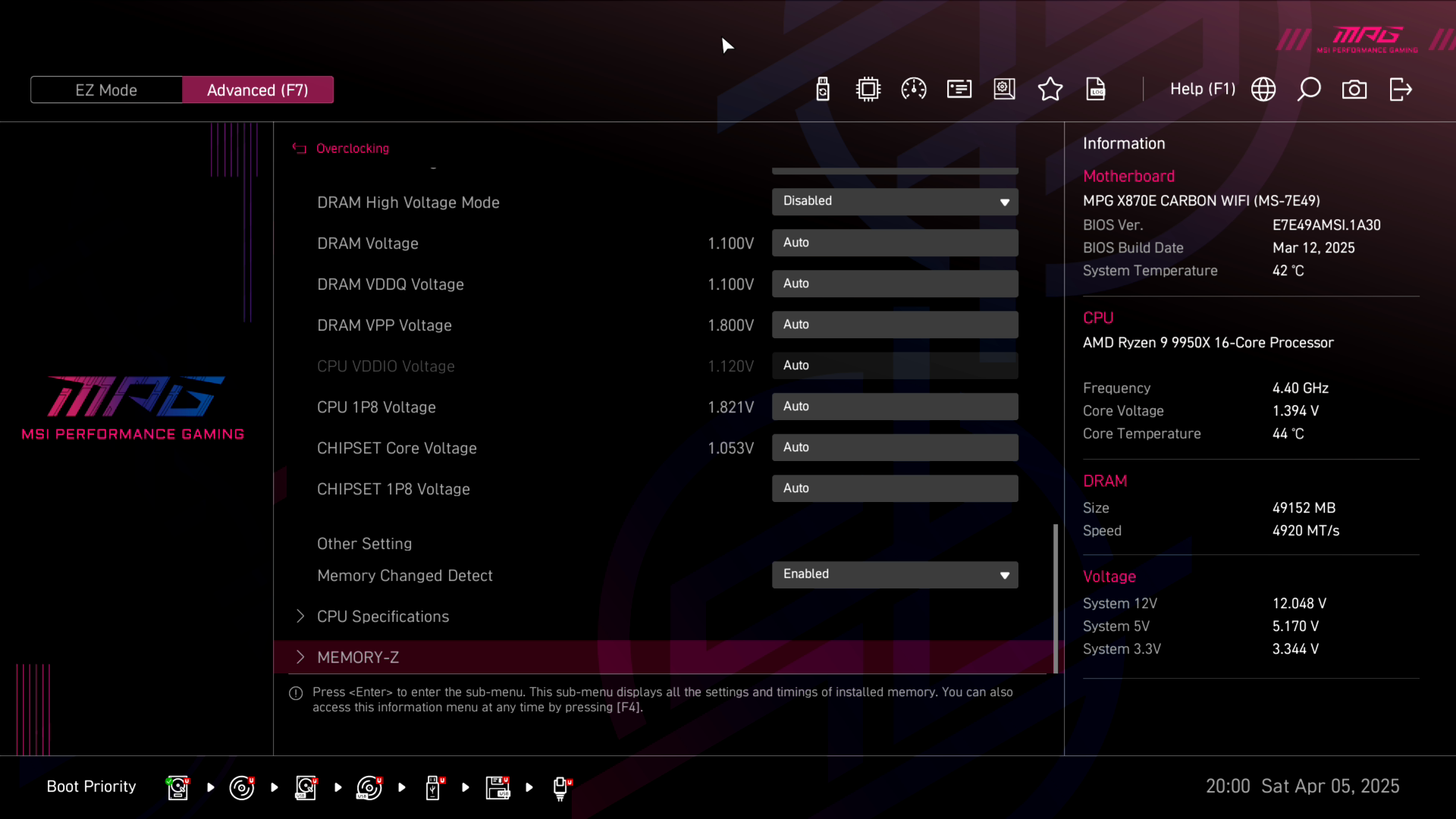

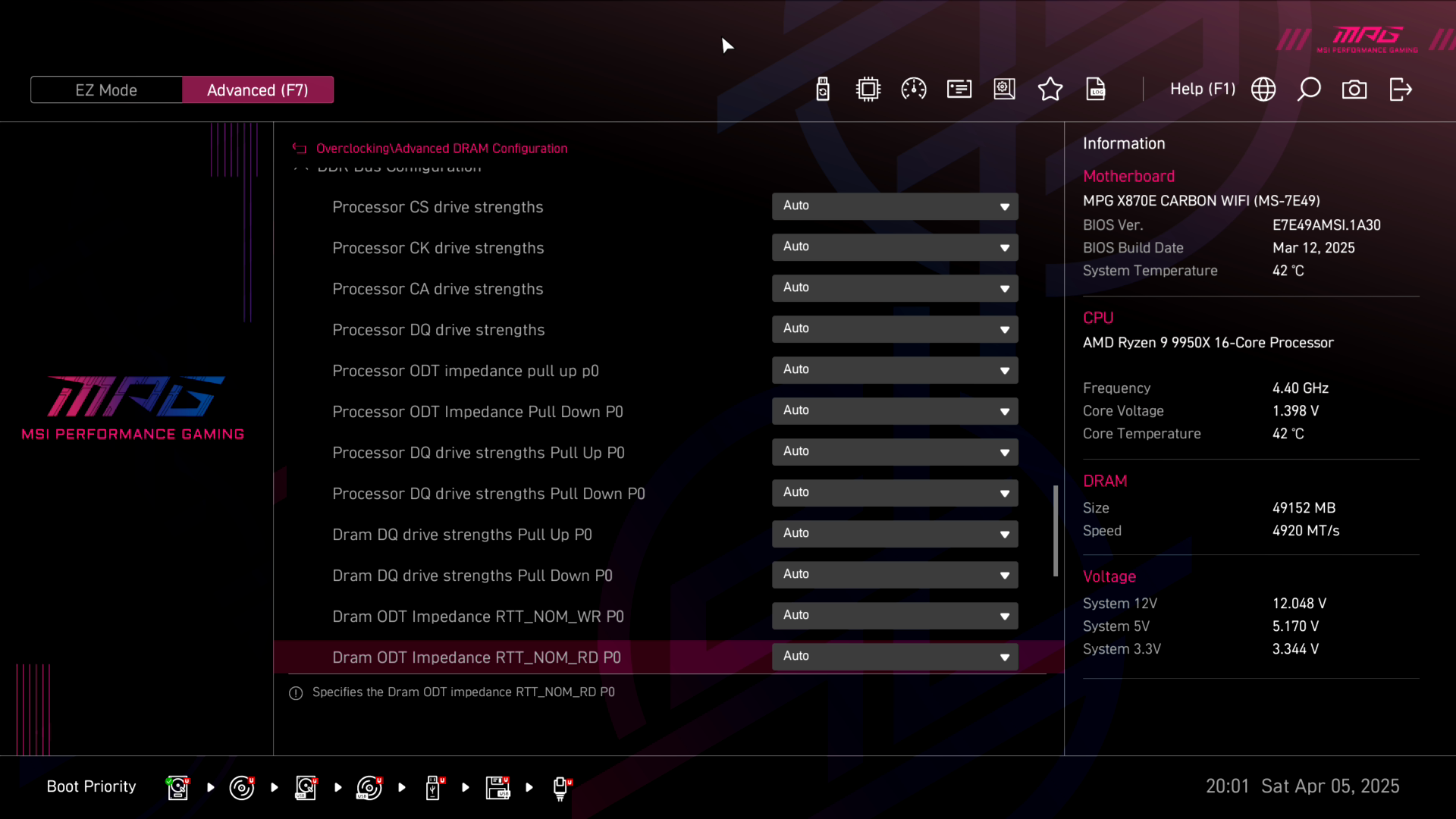

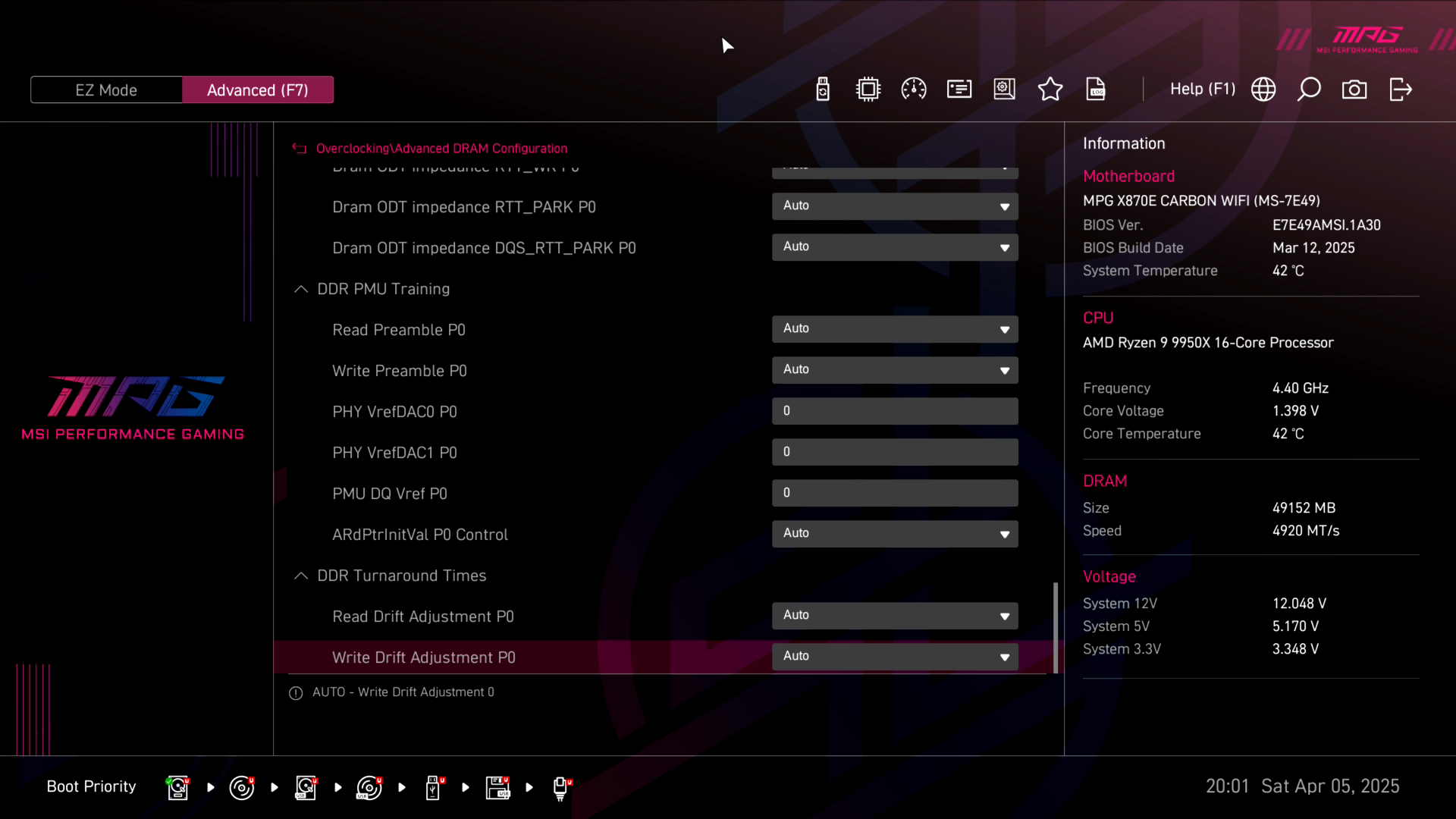

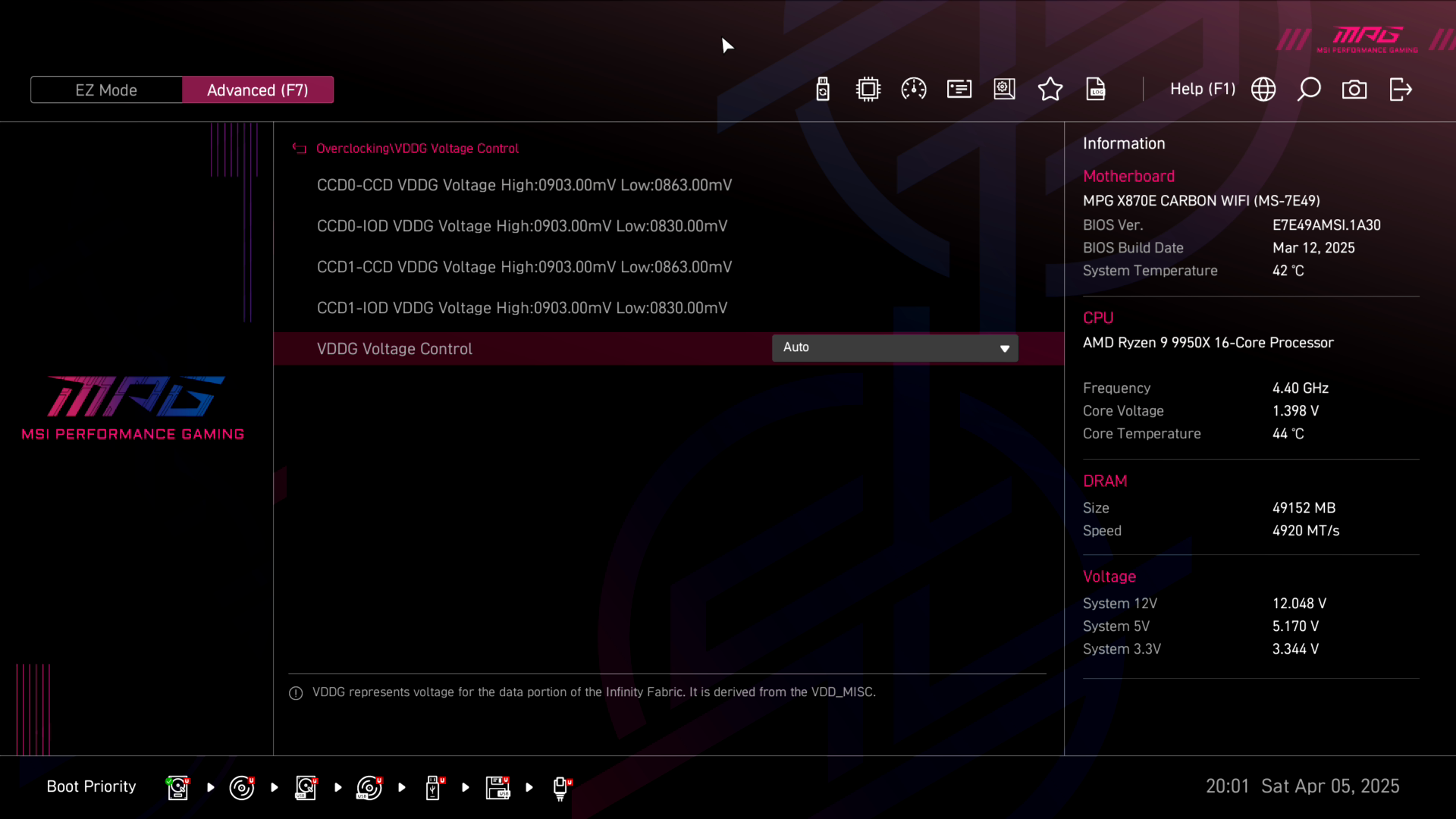

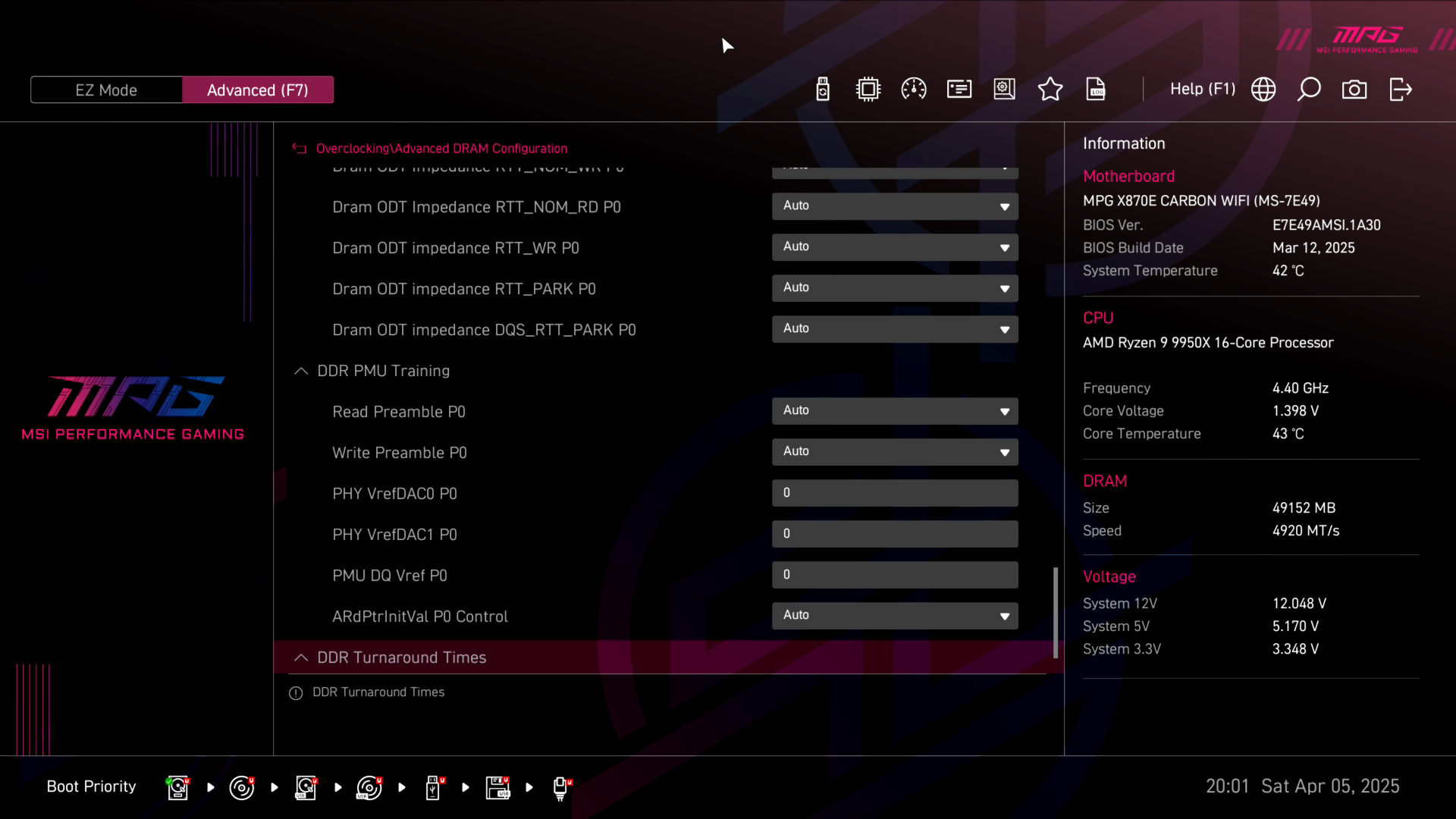

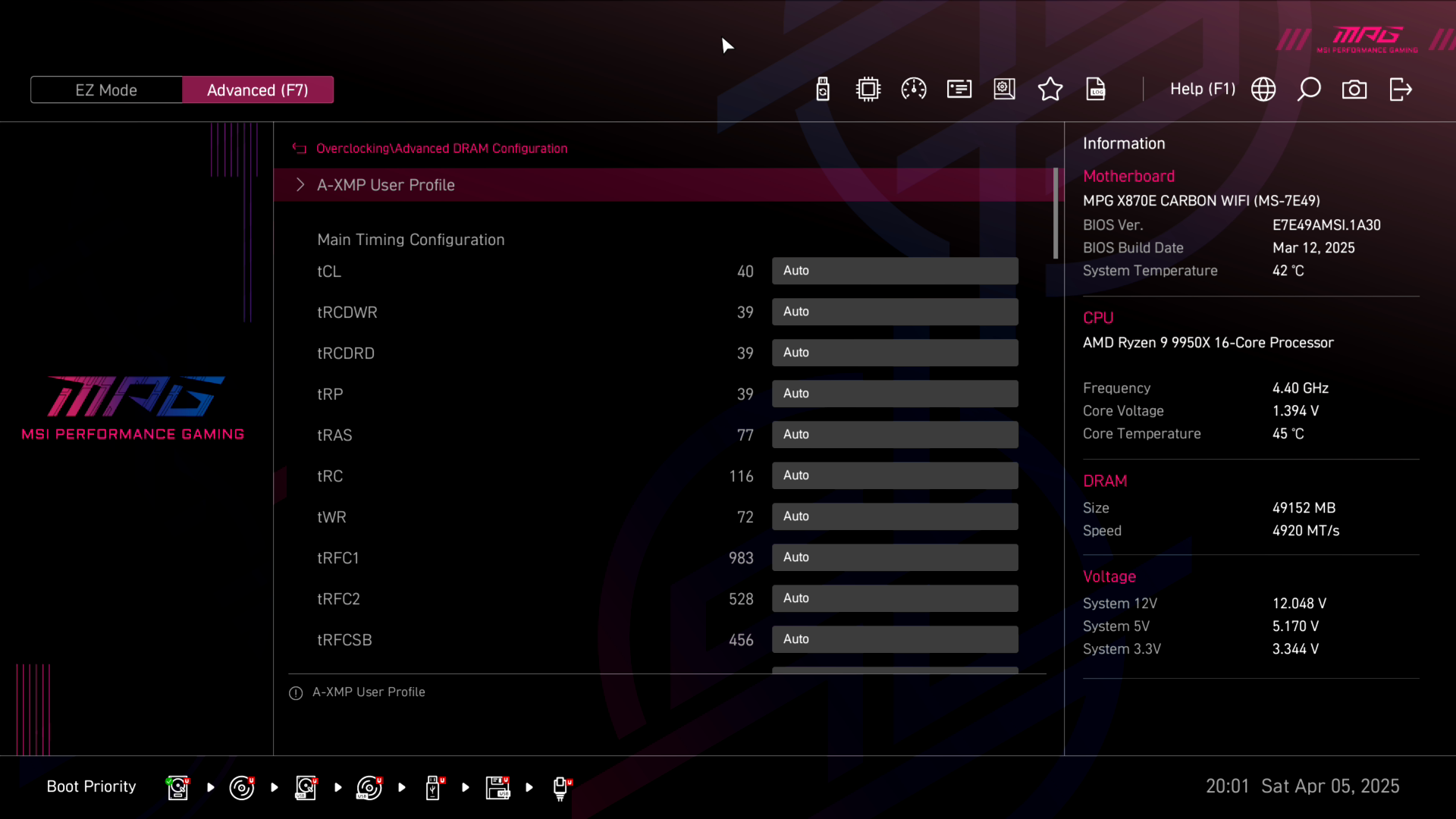

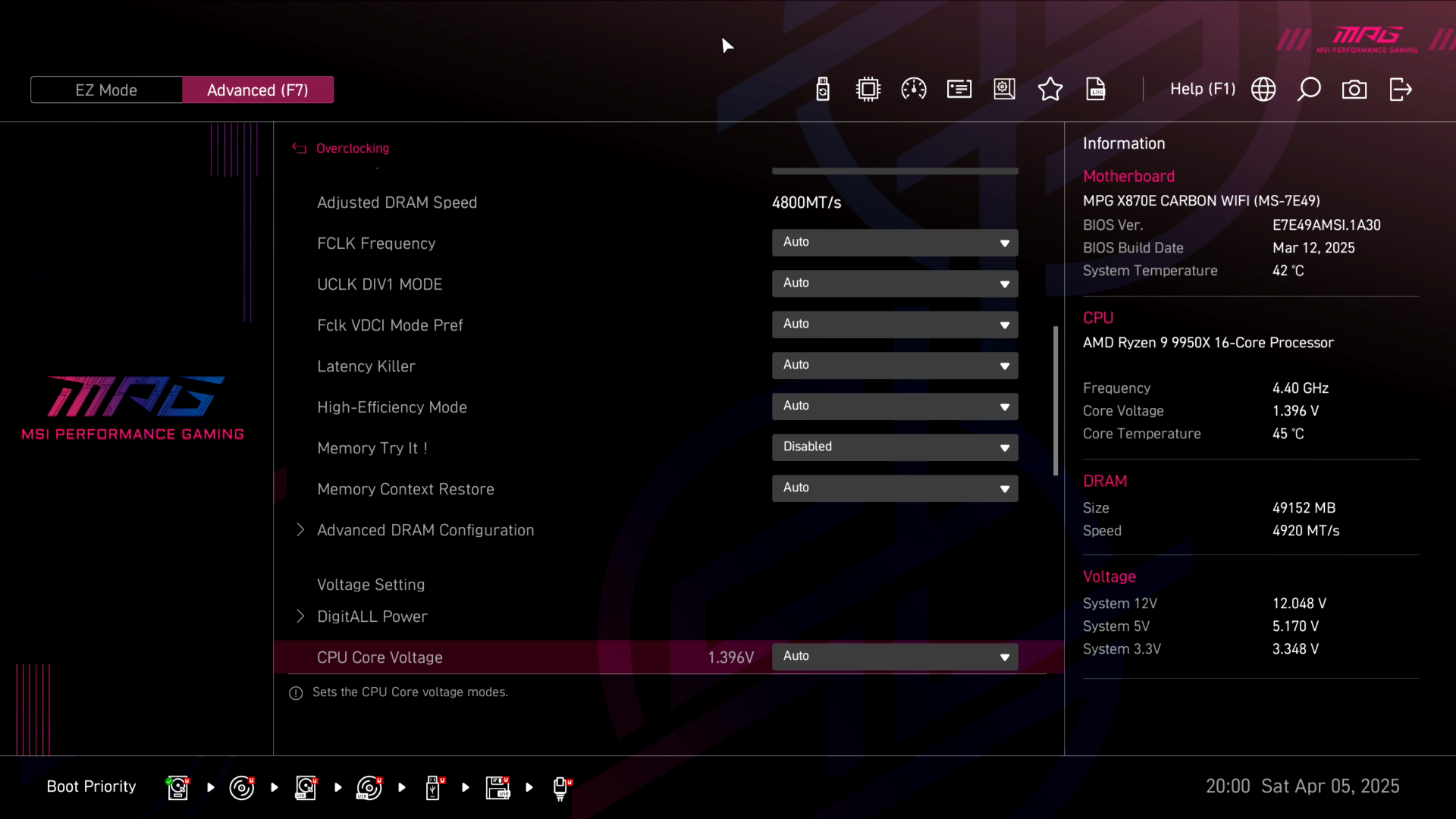

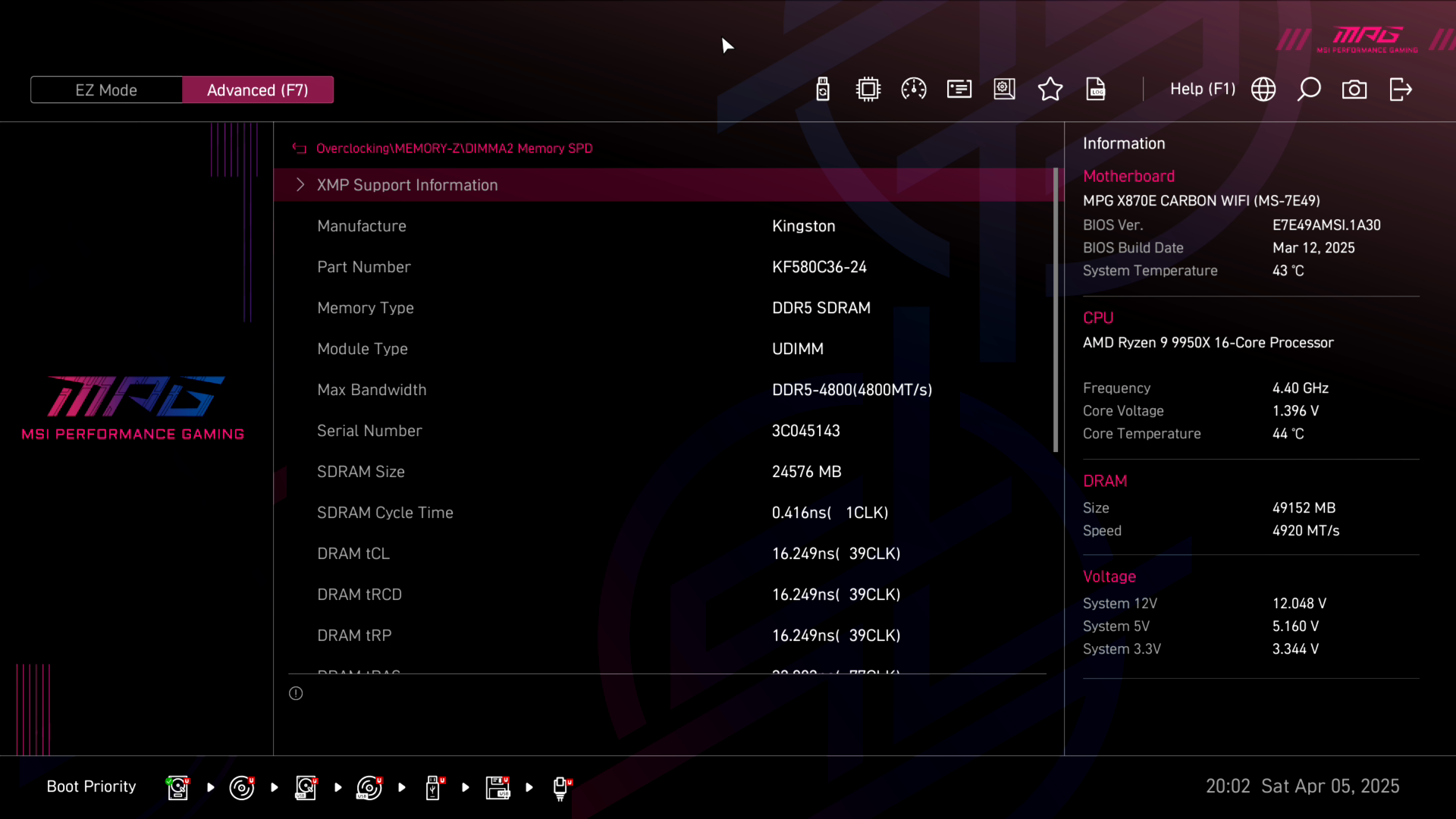

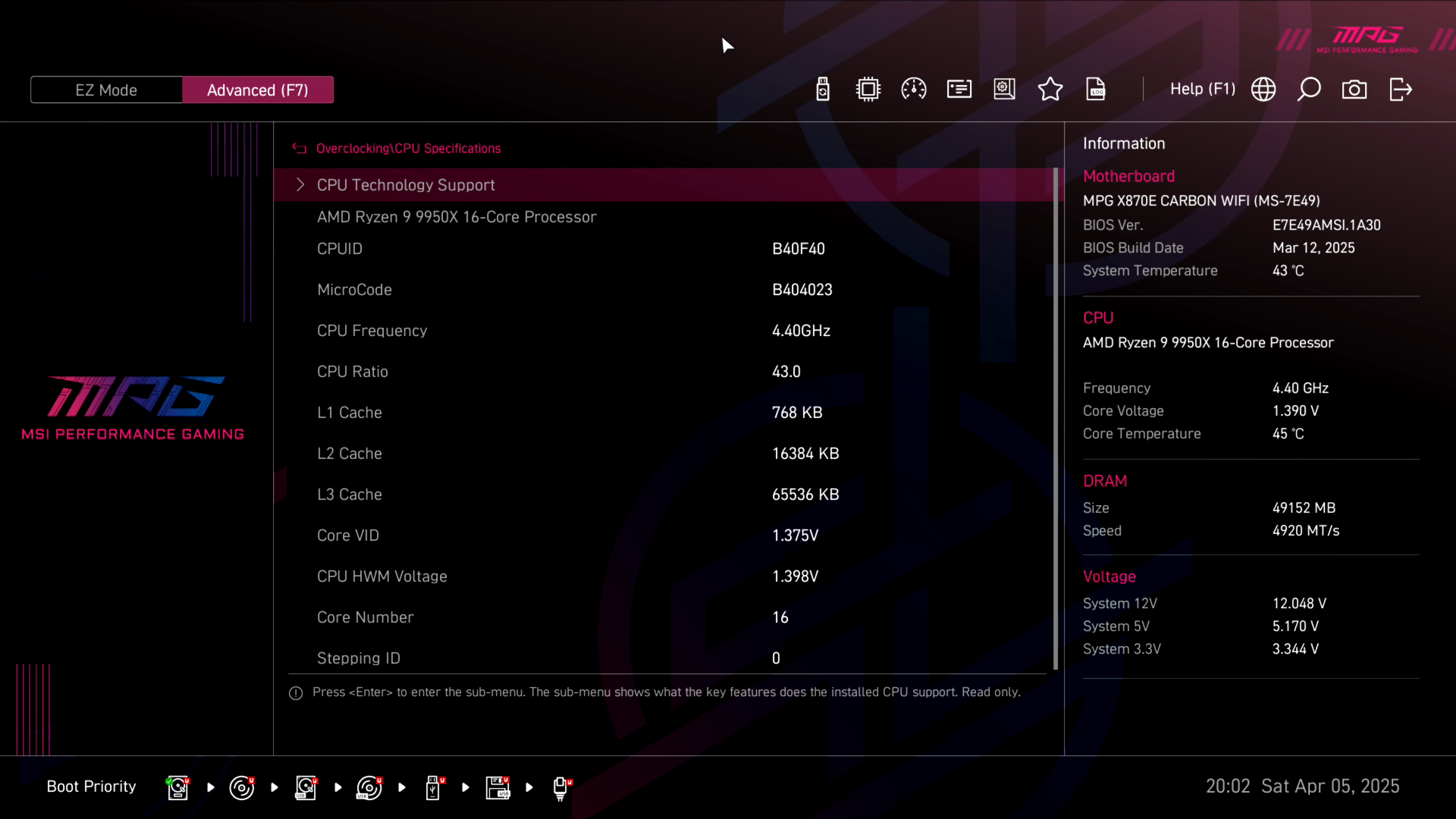

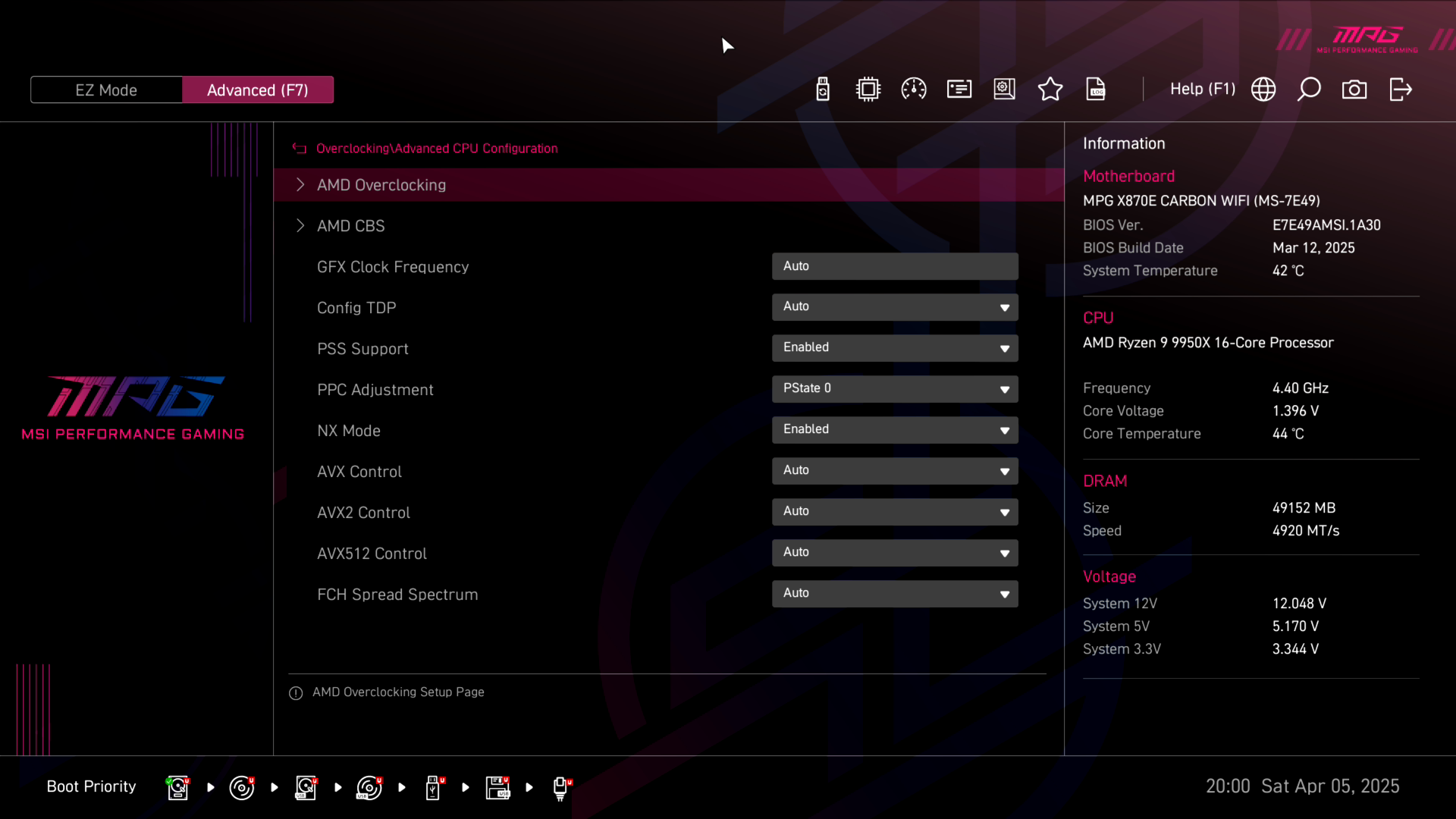

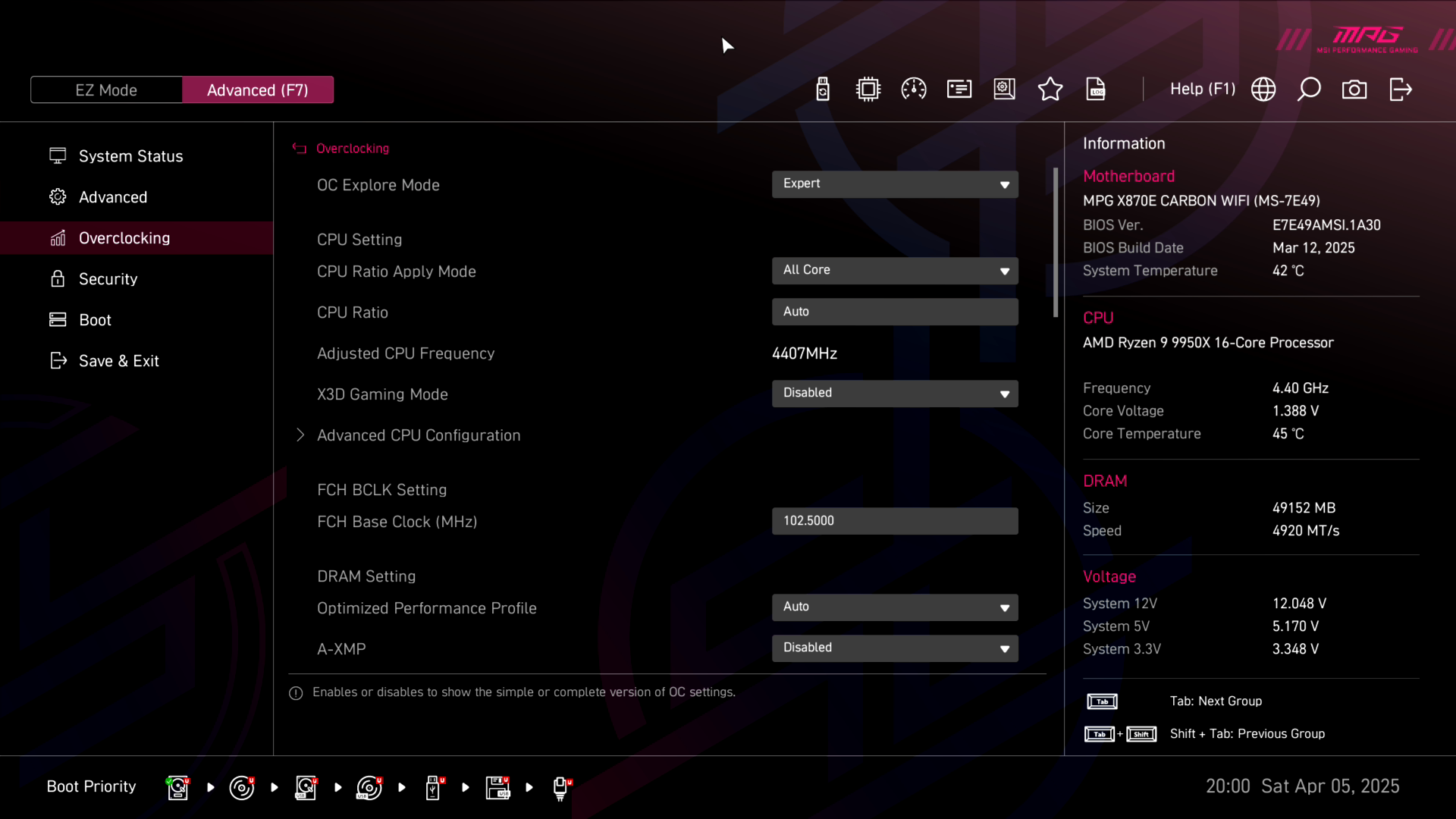

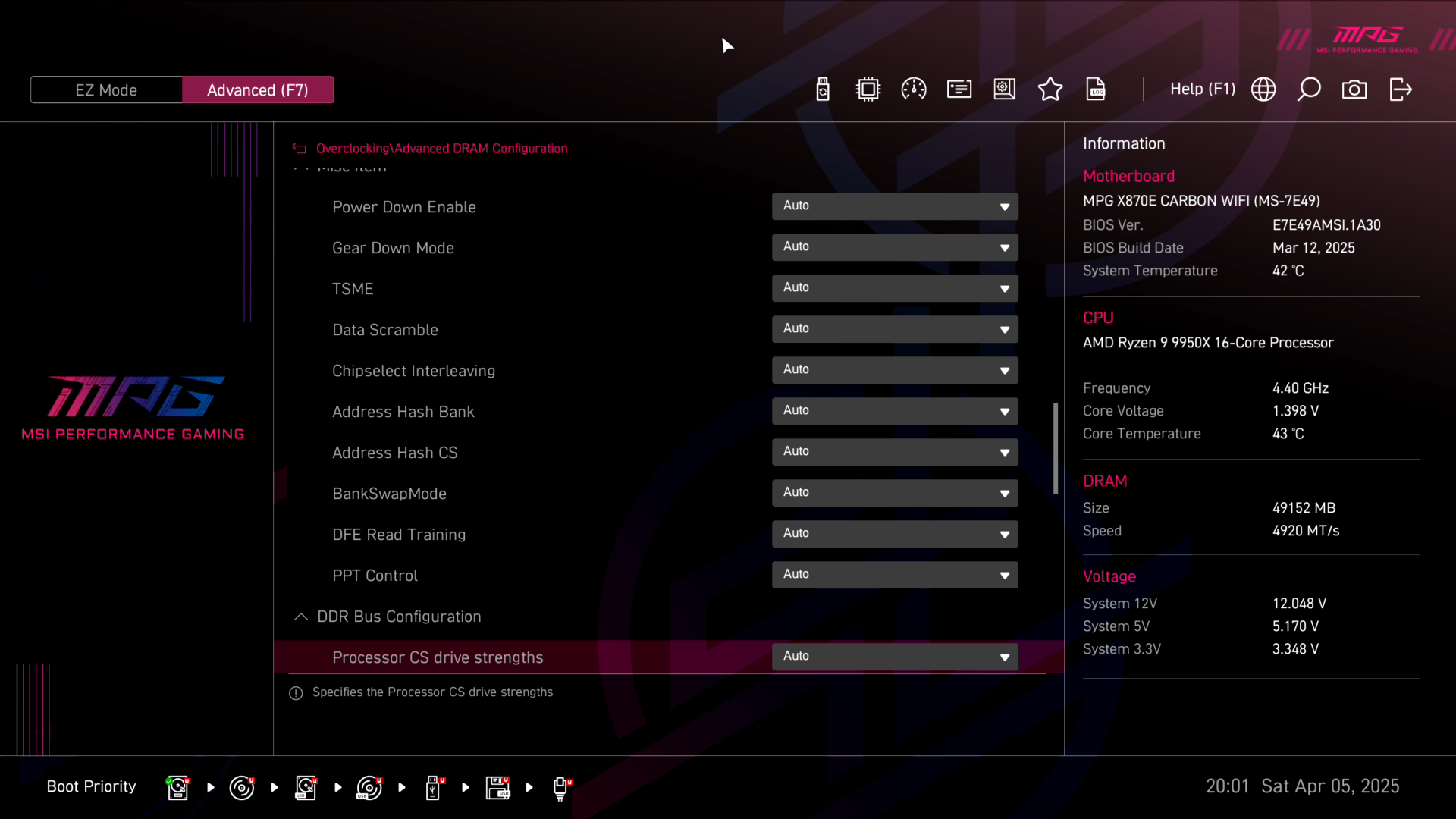

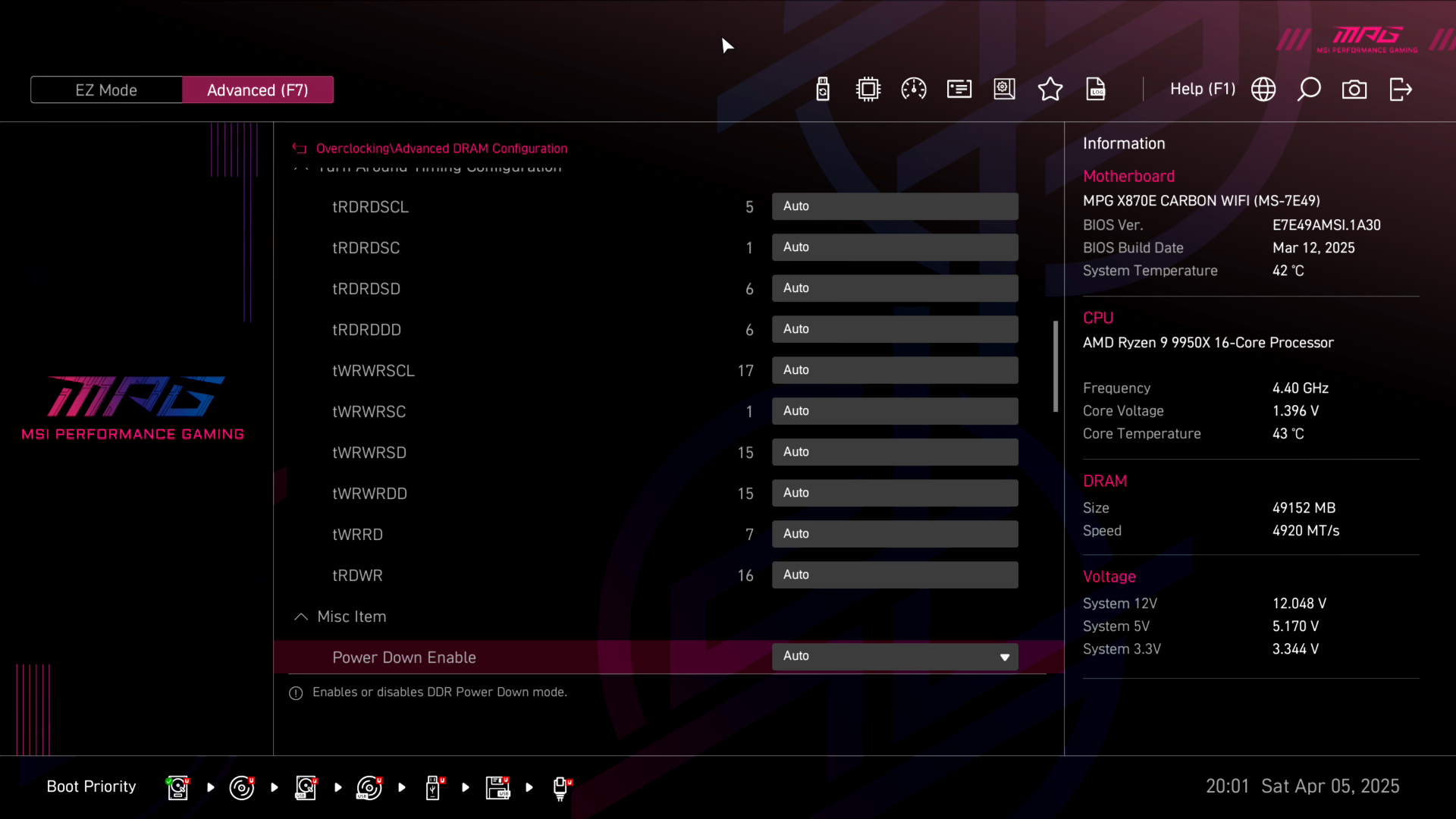

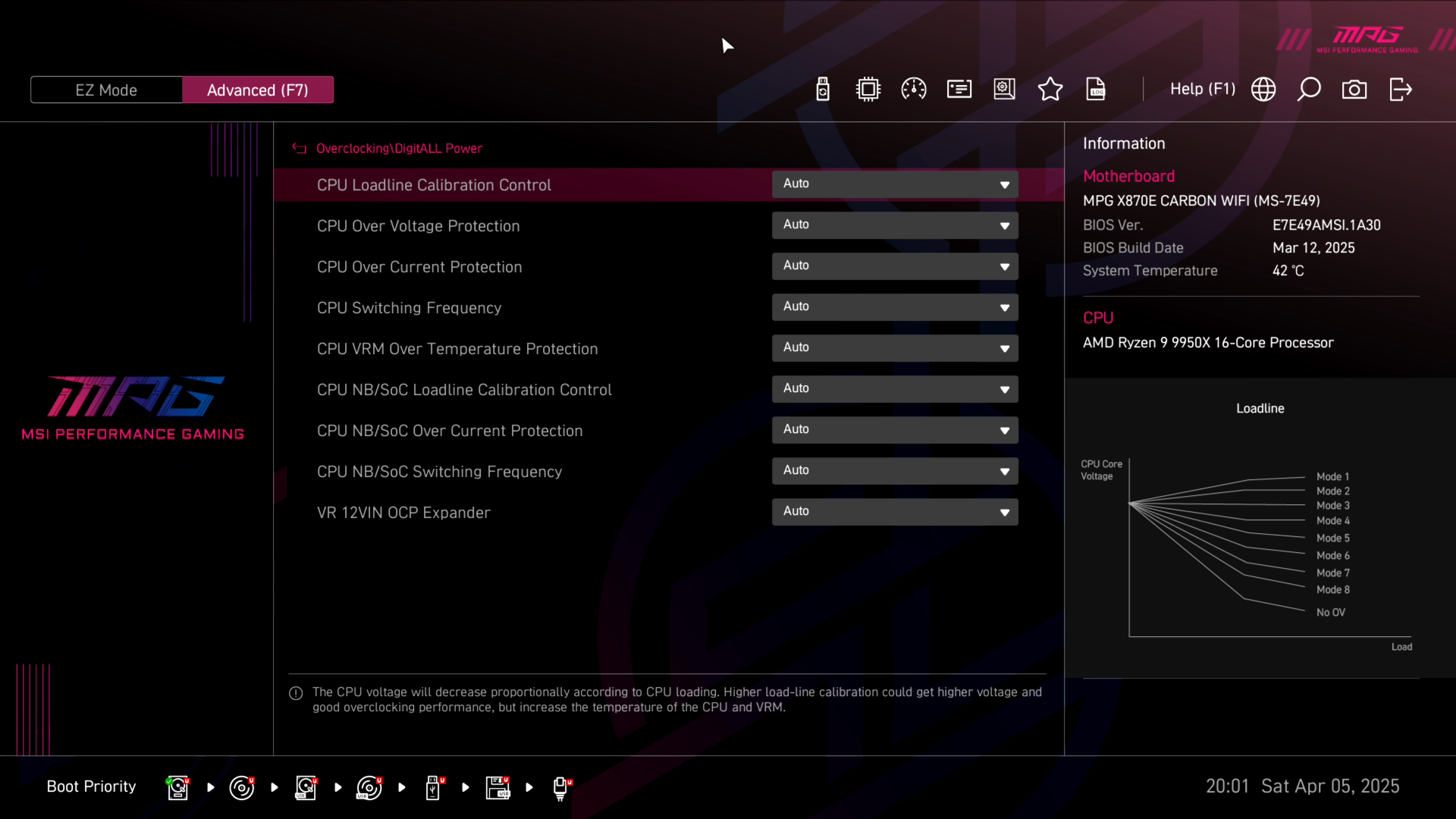

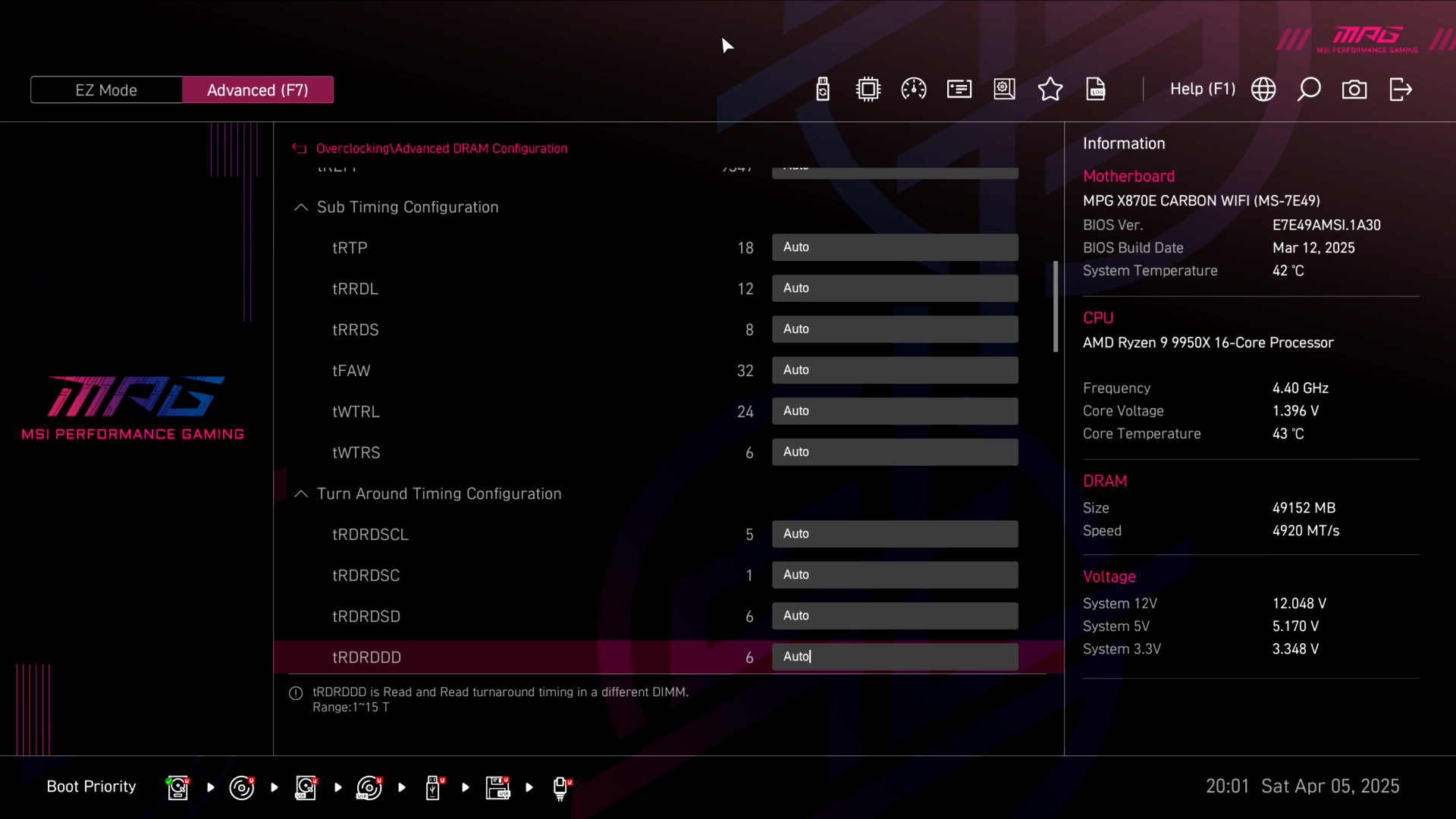

Секція Overclocking надає користувачу арсенал функцій для тонкого налаштування й розгону платформи.
Таблиця діапазонів регулювання ключових параметрів:
| Параметр | Діапазон регулювання | Крок |
|---|---|---|
| FCH Base Clock (MHz) | 96–120 | 0,0625 |
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU Switching Frequency (KHz) | 500‑1000 | 100 |
| CPU Core Voltage (V) | 0,9–2,0 | 0,005 |
| CPU NB/SoC Voltage (V) | 0,8–1,3 | 0,005 |
| VDD Misc Voltage (V) | 0,8–1,3 | 0,01 |
| DRAM Frequency (MHz) | 2000–12000 | 200 |
| FCLK Frequency (MHz) | 800‑3000 | 6–133 |
| DRAM VPP Voltage (V) | 1,5–2,13 | 0,01 |
| DRAM VDDQ Voltage(V) | 0,8–2,07 | 0,01 |
| DRAM Voltage (V) | 0,8–2,07 | 0,01 |
| CPU VDDIO Voltage (V) | 0,8–2,07 | 0,01 |
| CPU 1P8 Voltage (V) | 1,6–2,5 | 0,01 |
| Chipset Core Voltage (V) | 0,85–1,5 | 0,01 |

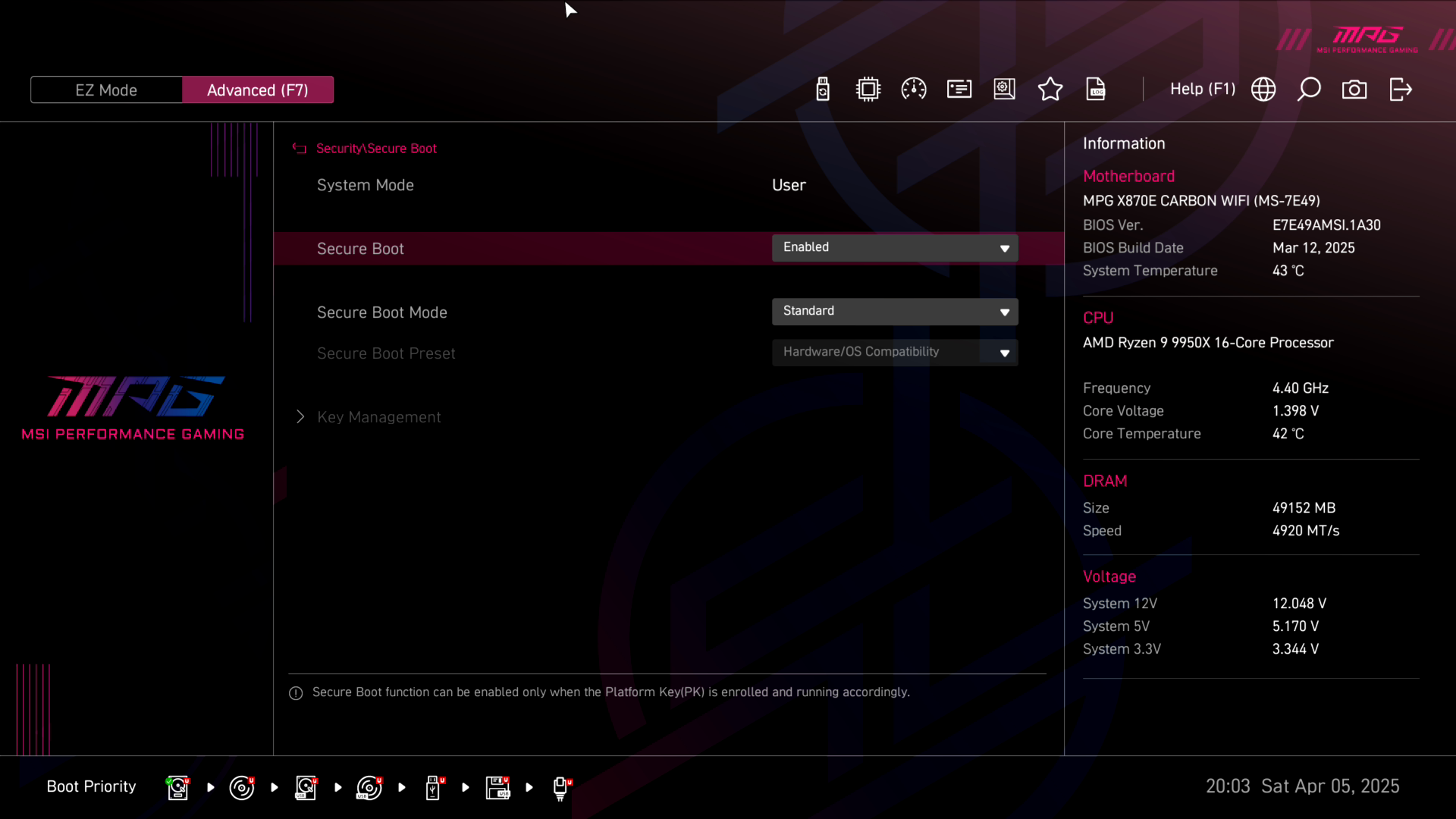

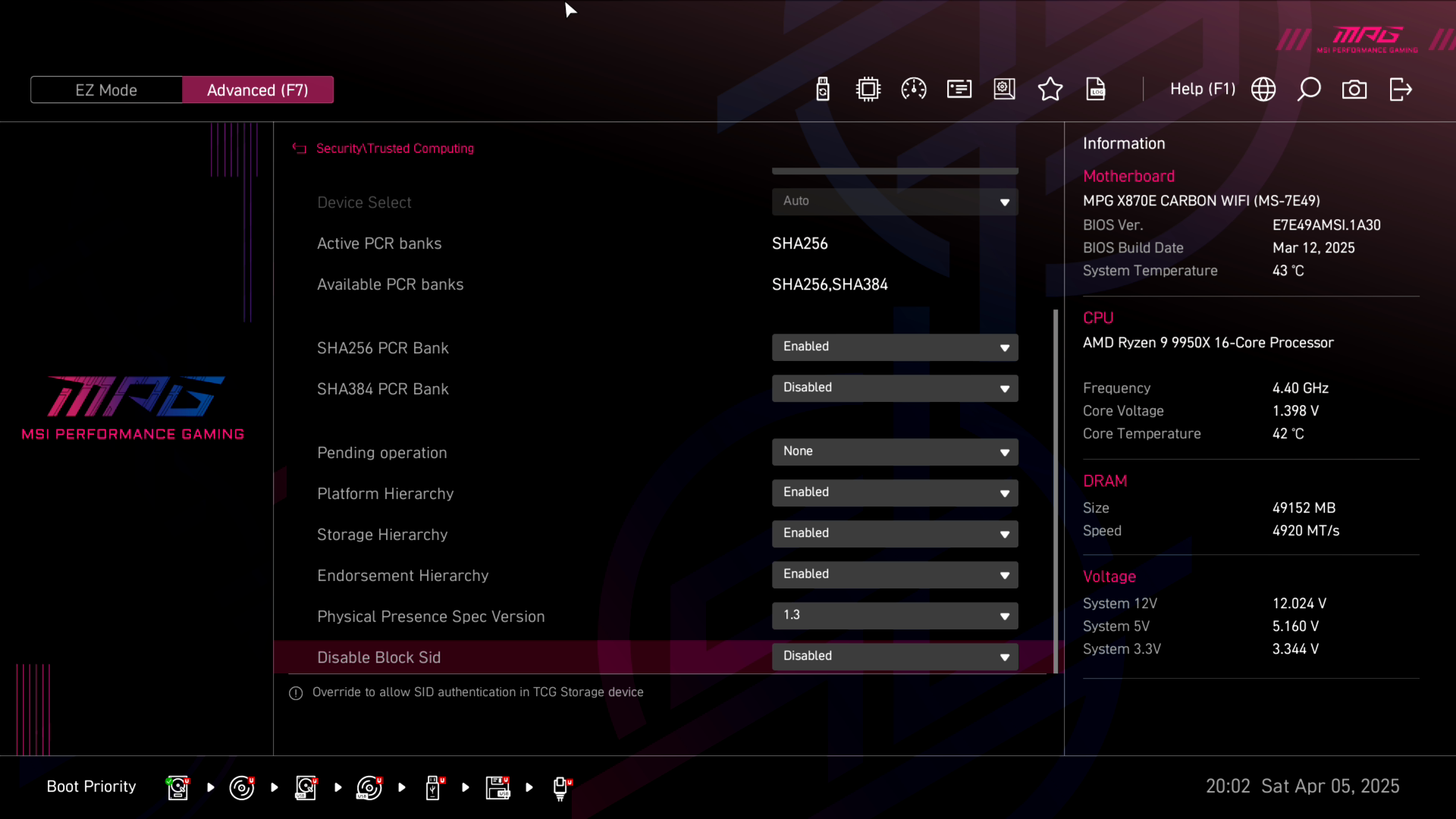

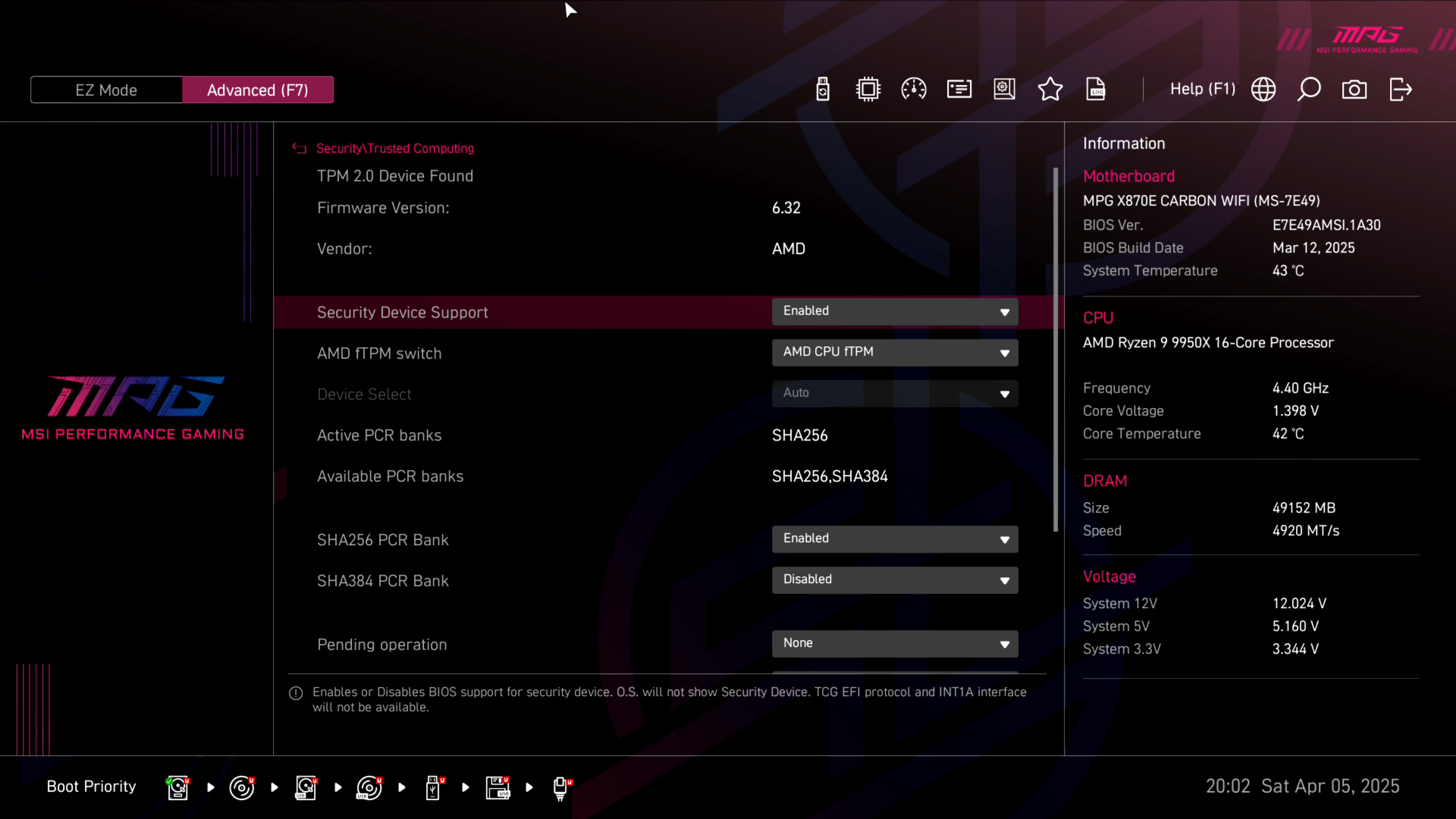

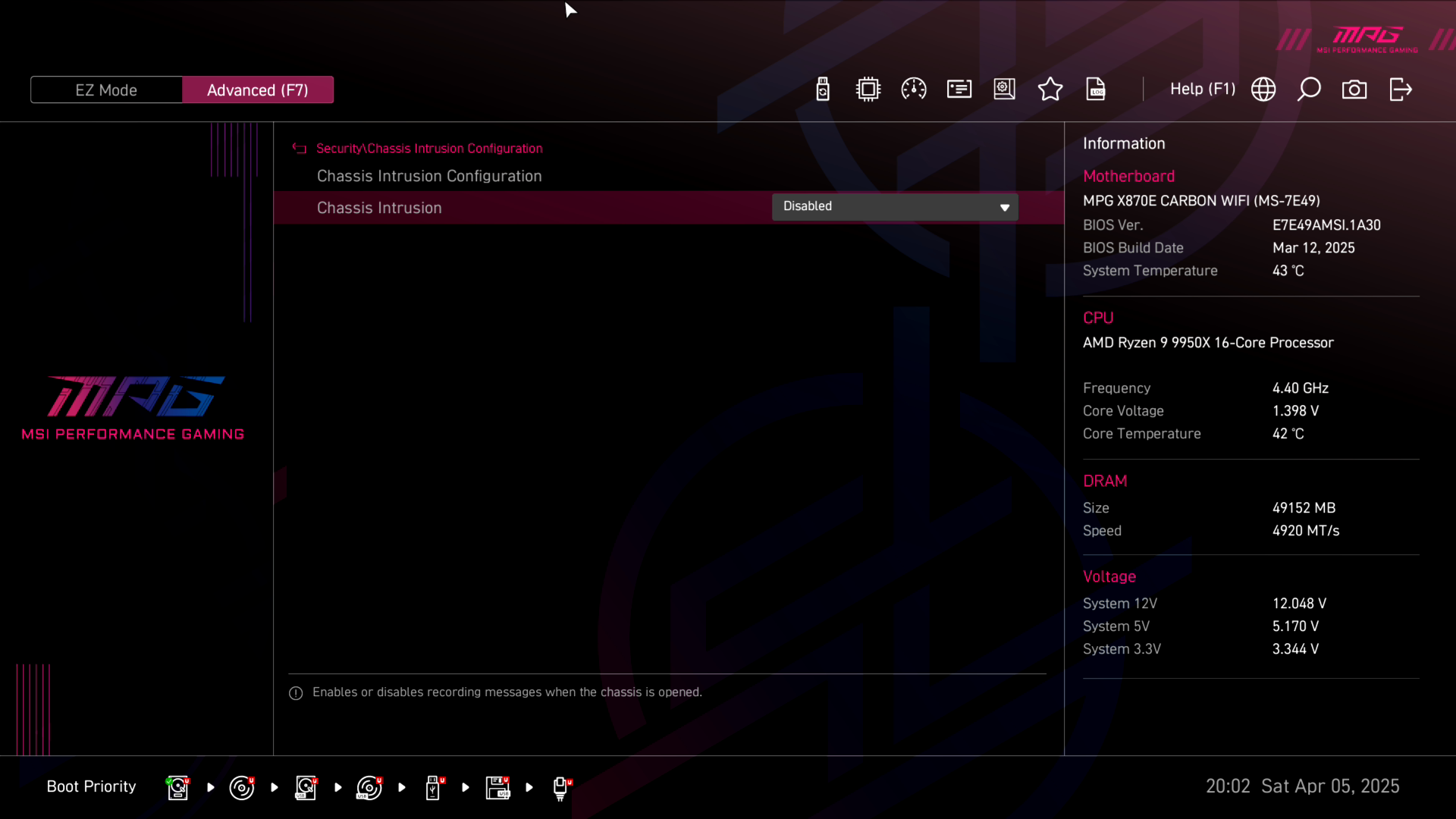

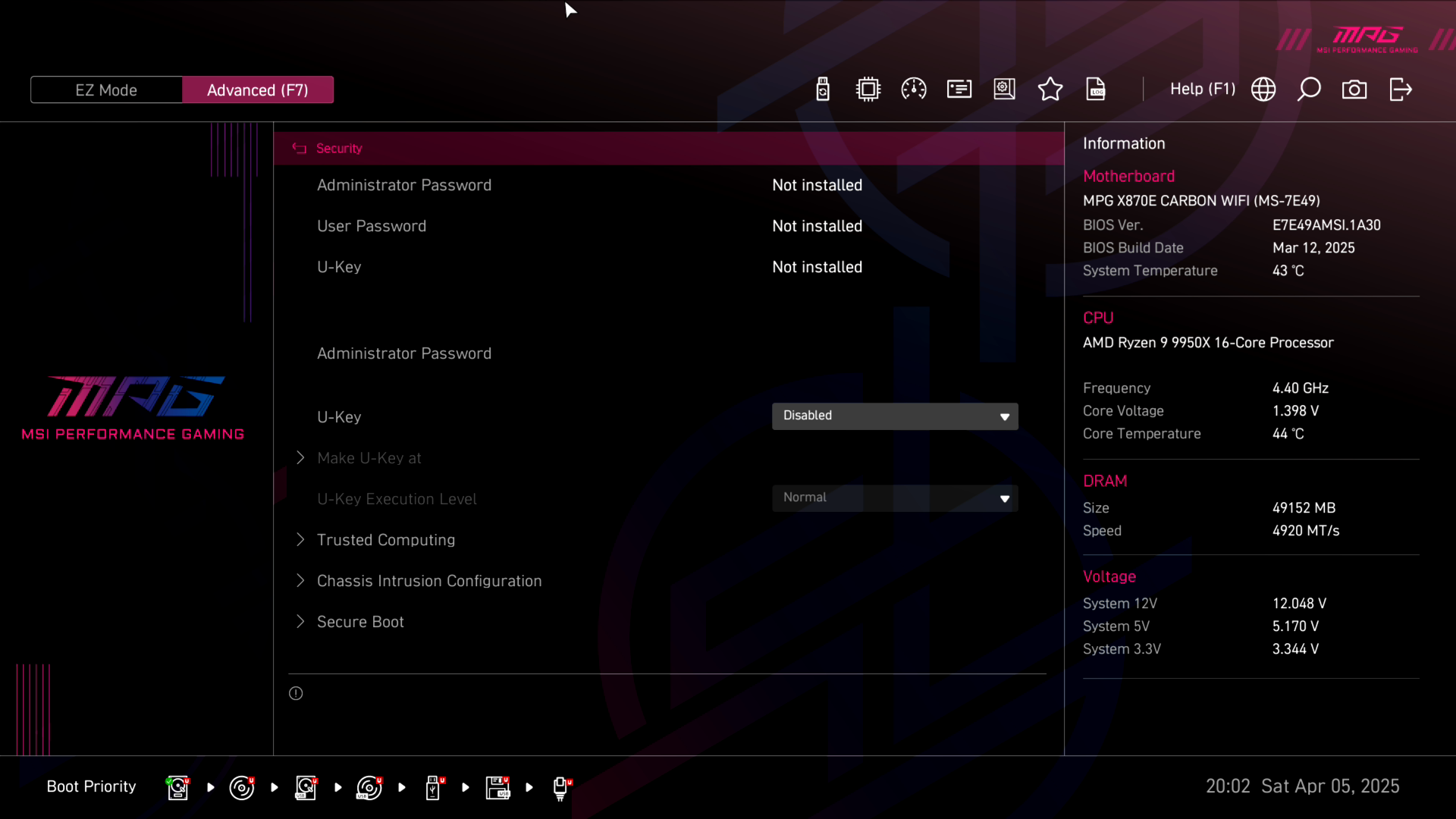

Секція Security відповідає за можливості керування Secured Boot, TPM, датчиком відкриття шасі, а також встановлення системного пароля.

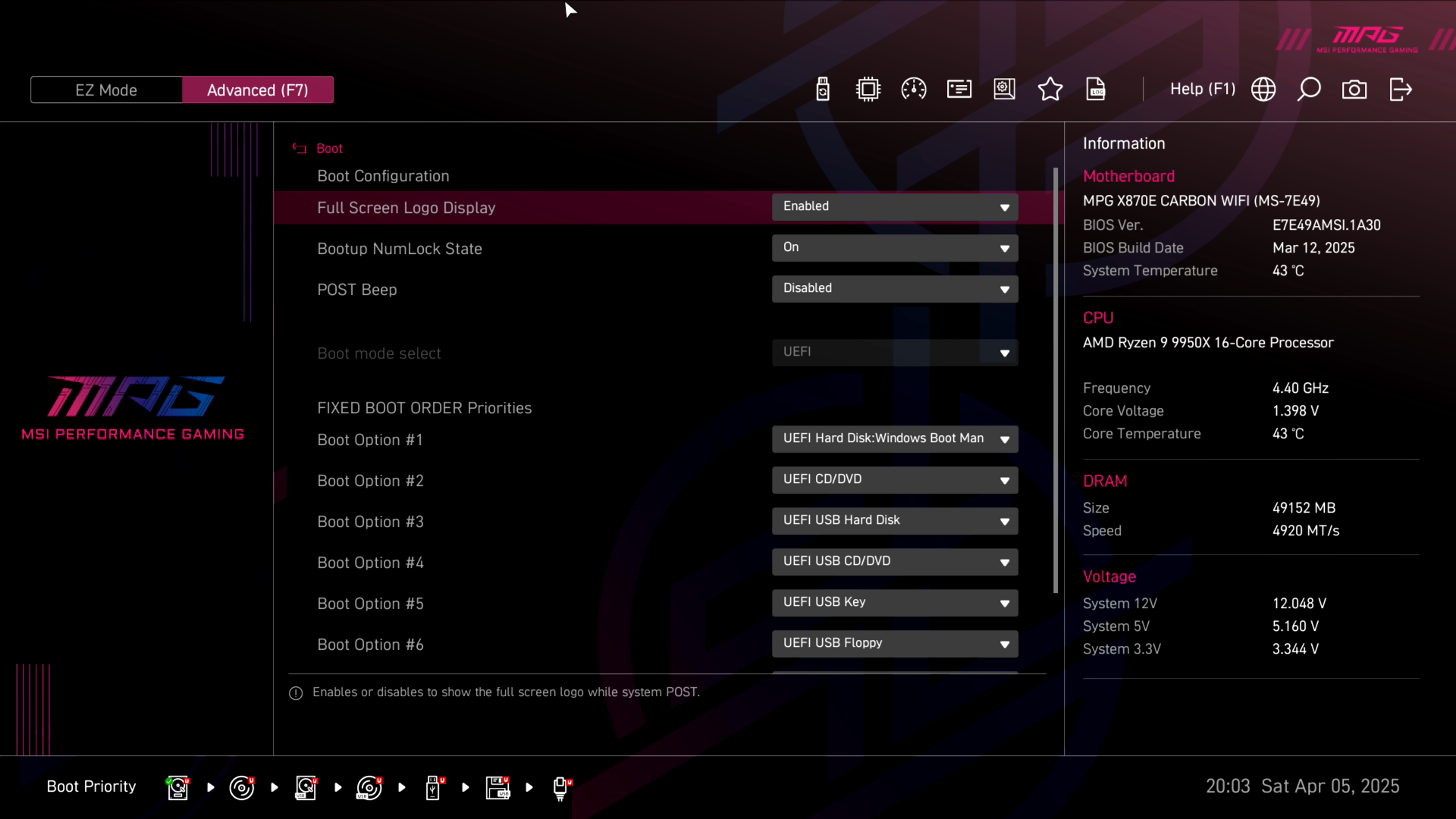

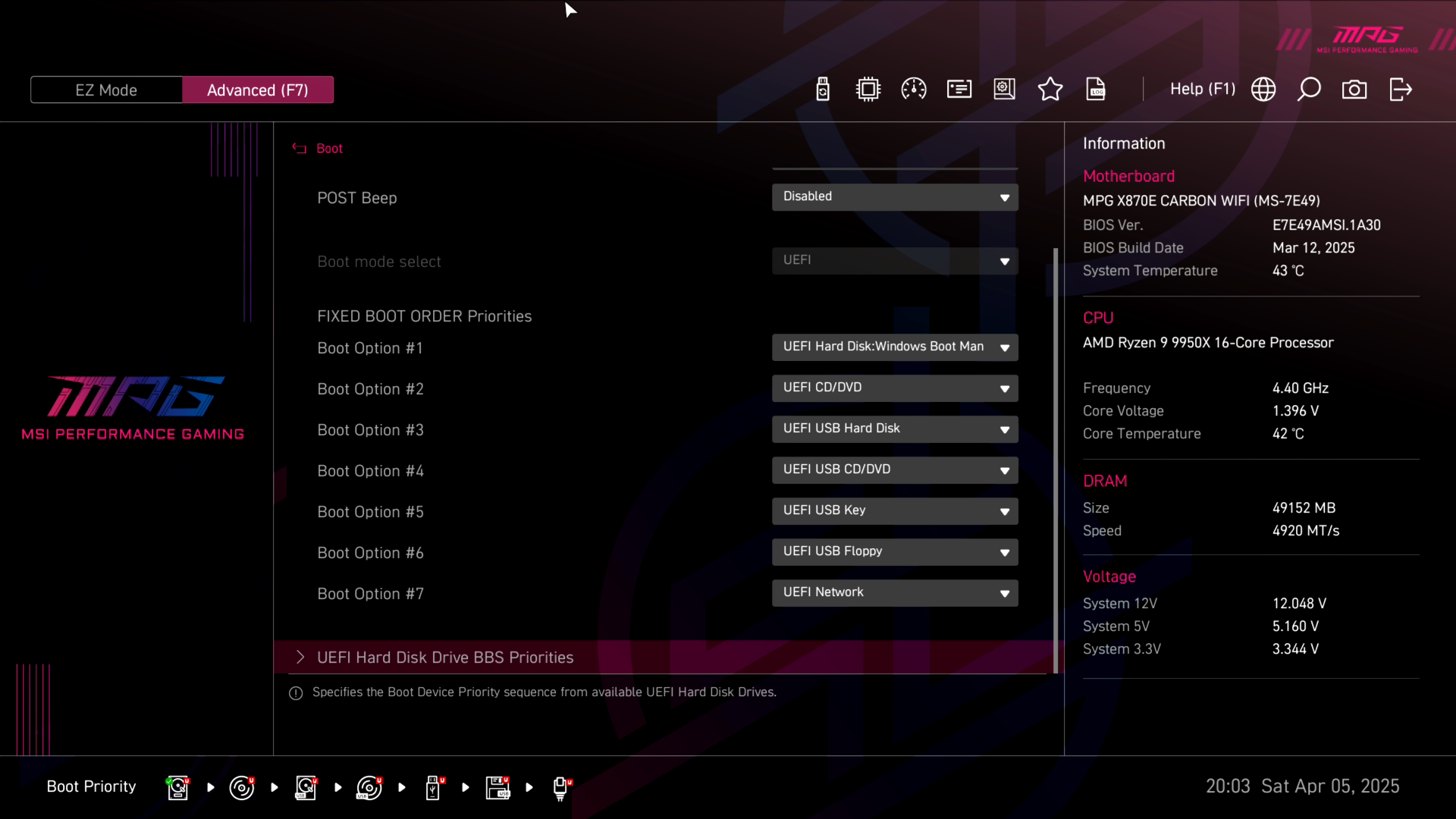

Секція Boot відповідає за можливості визначення порядку завантаження системи, керування POST-сигналами й відображення швидкого звіту по системі замість логотипа.
Секція Save & Exit коментарів не потребує.
Логотип під час завантаження:
Комплектне ПЗ
| Програмне забезпечення | |
|---|---|

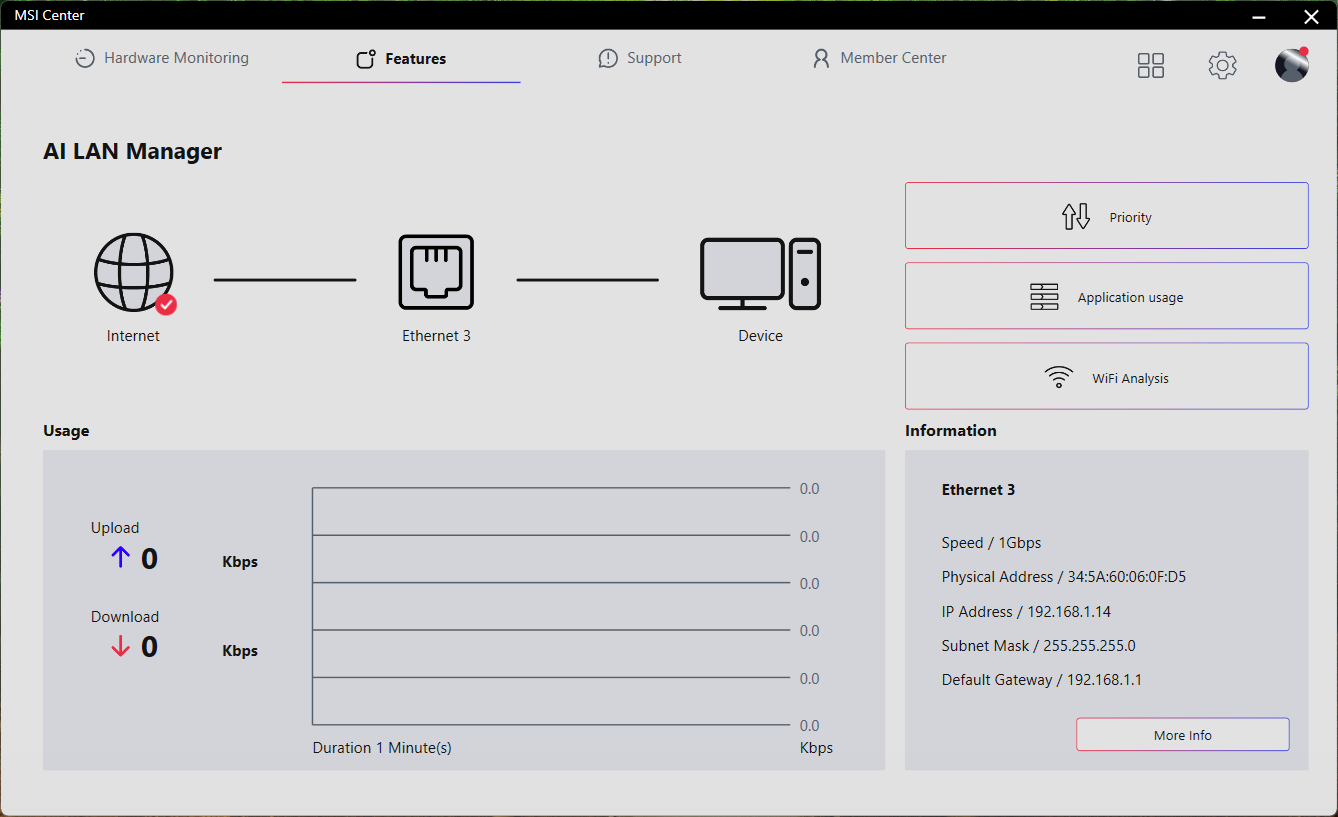

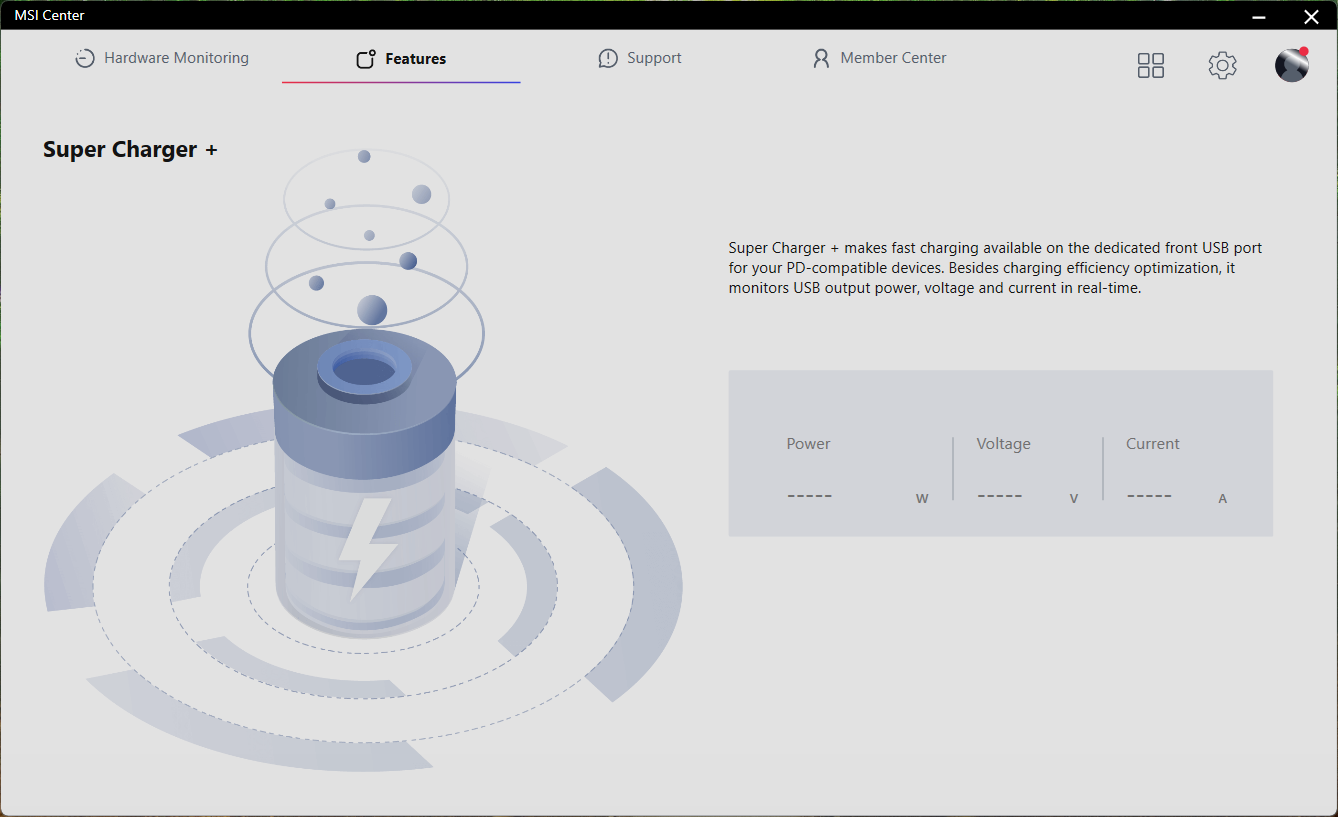

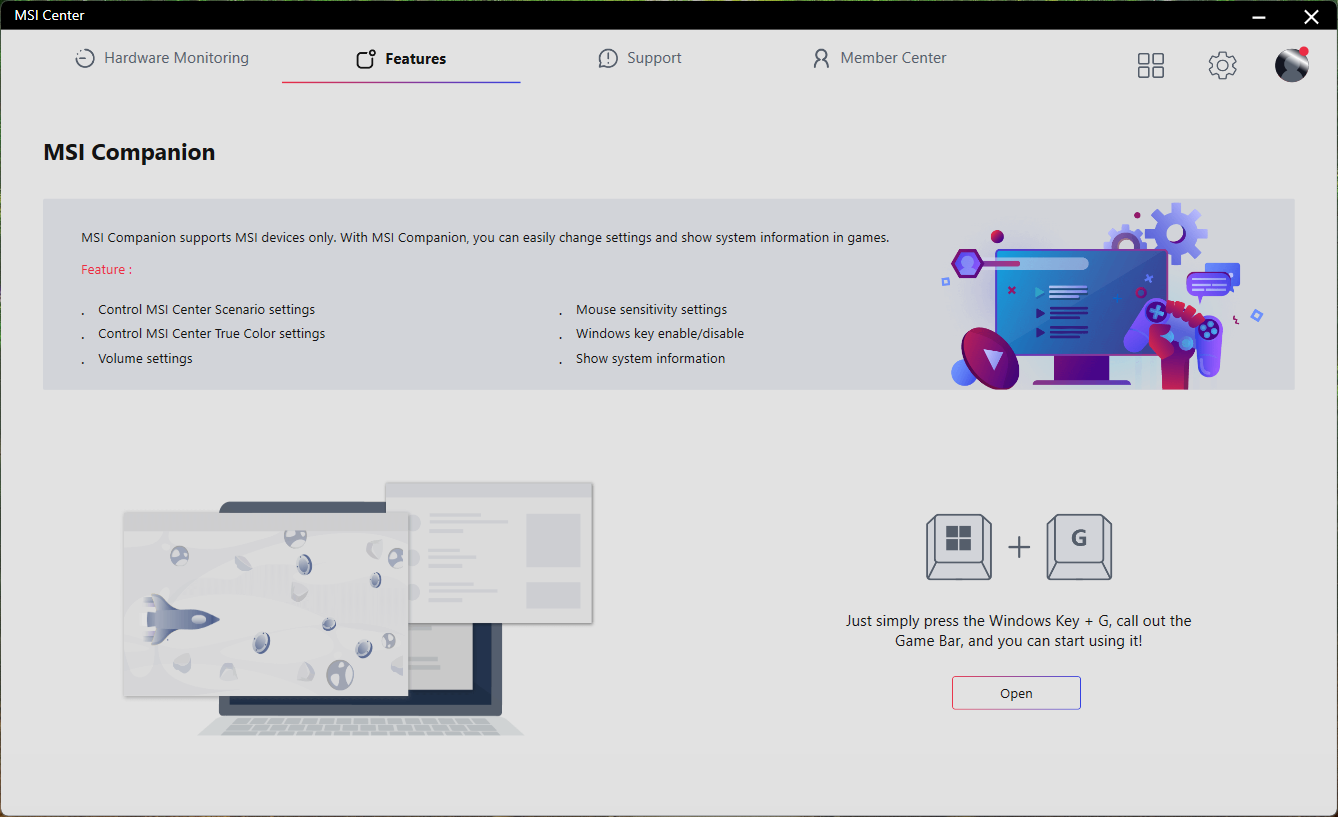

| Фірмове | MSI Center (MSI AI Engine, Game Highlights, MSI Companion, AI LAN Manager, Mystic Light, Super Charger +, System Diagnosis, True Color, Cooling Wizard, Live Update), MSI Display Kit |

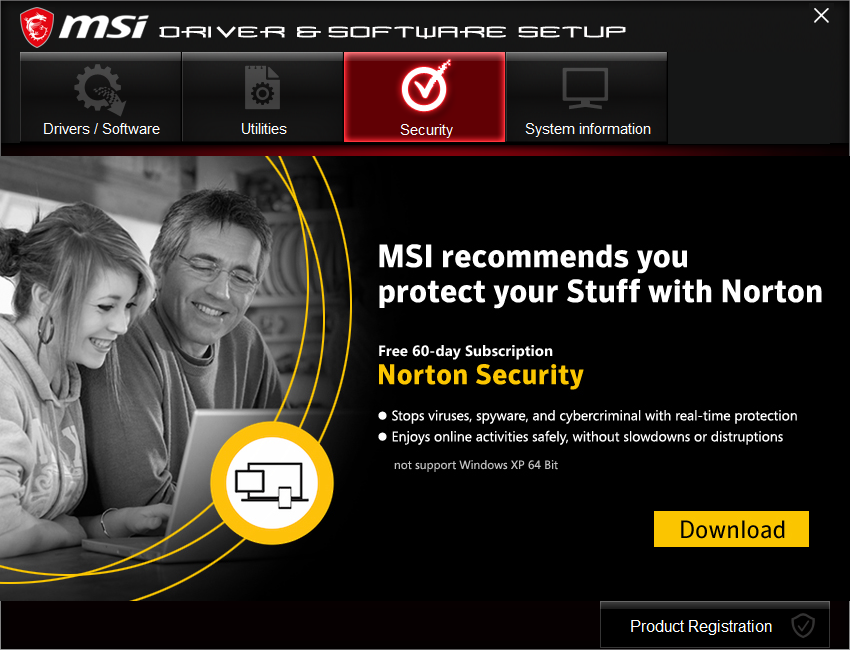

| Додаткове | CPU‑Z MSI Gaming, AIDA64 Extreme – MSI Edition, 7‑Zip, Norton 360 Deluxe (демо, 60 днів) |

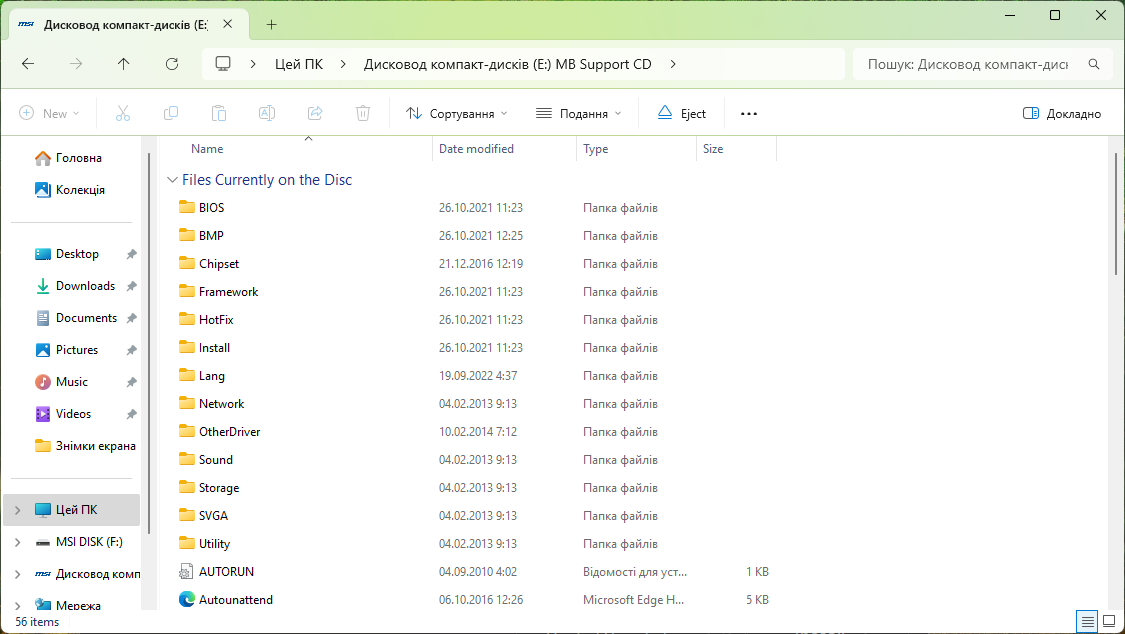

Виробником передбачається USB Flash-драйв обсягом 32 ГБ, який містить в собі розділ з ПЗ і драйверами, а також вільний розділ 23,5 ГБ під потреби користувача.
Швидкісні показники накопичувача:

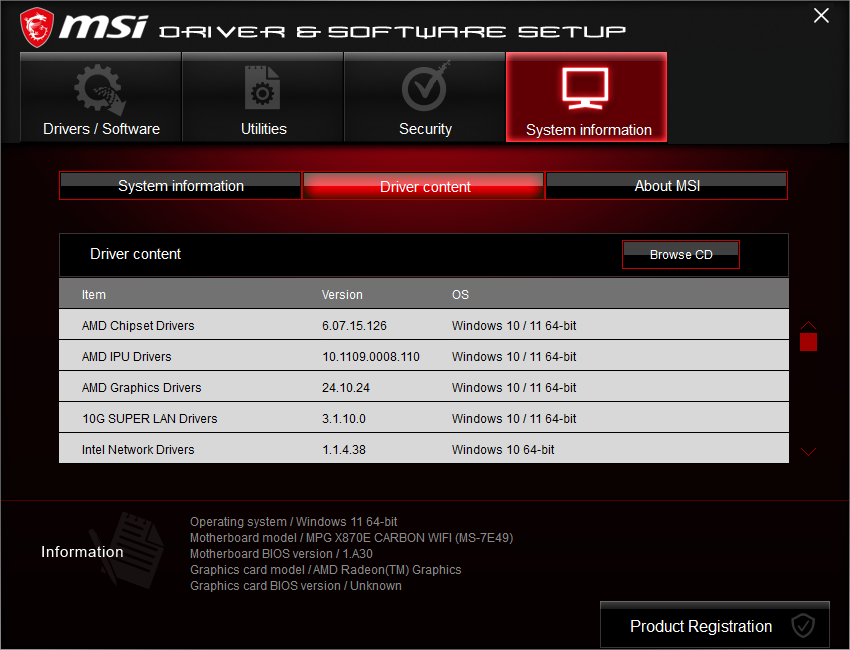

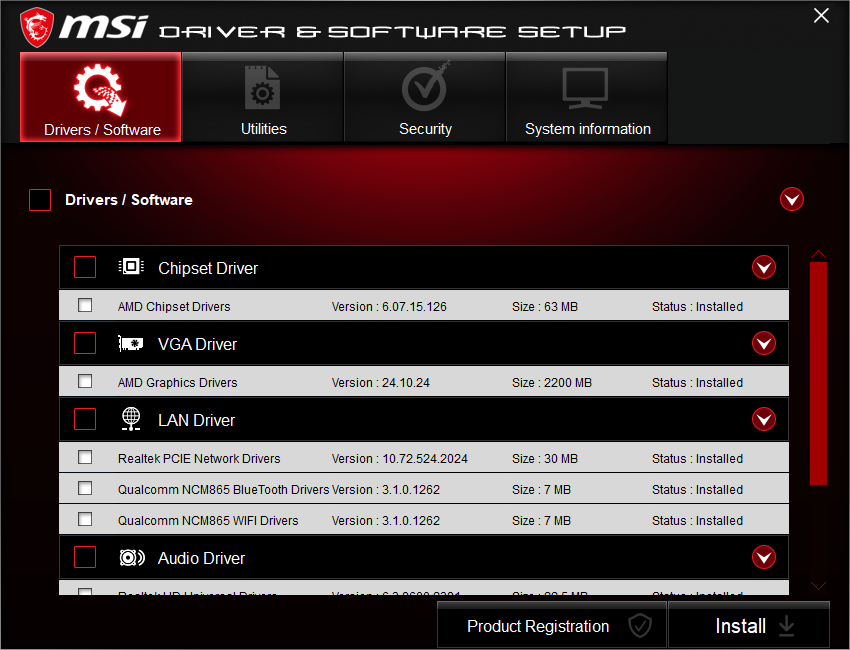

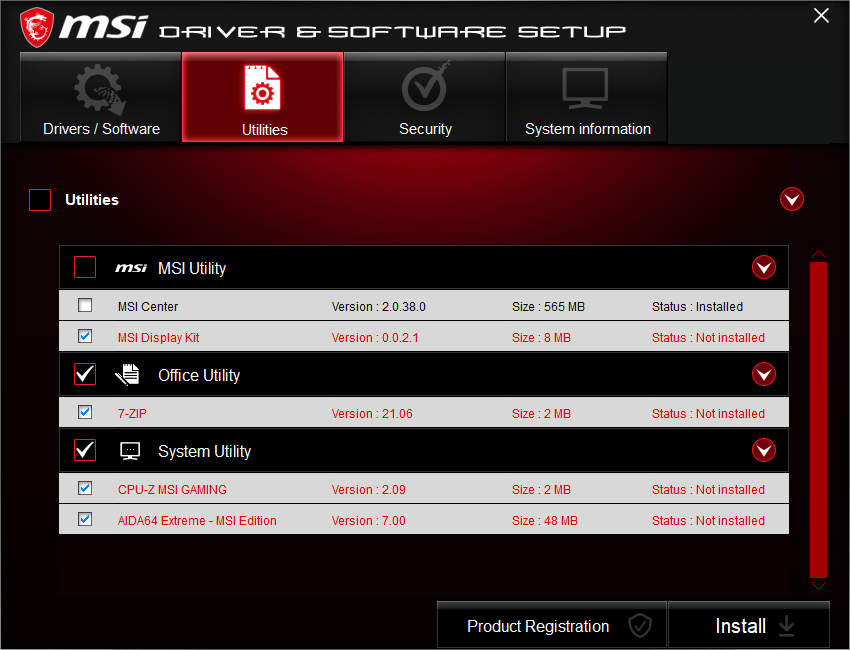

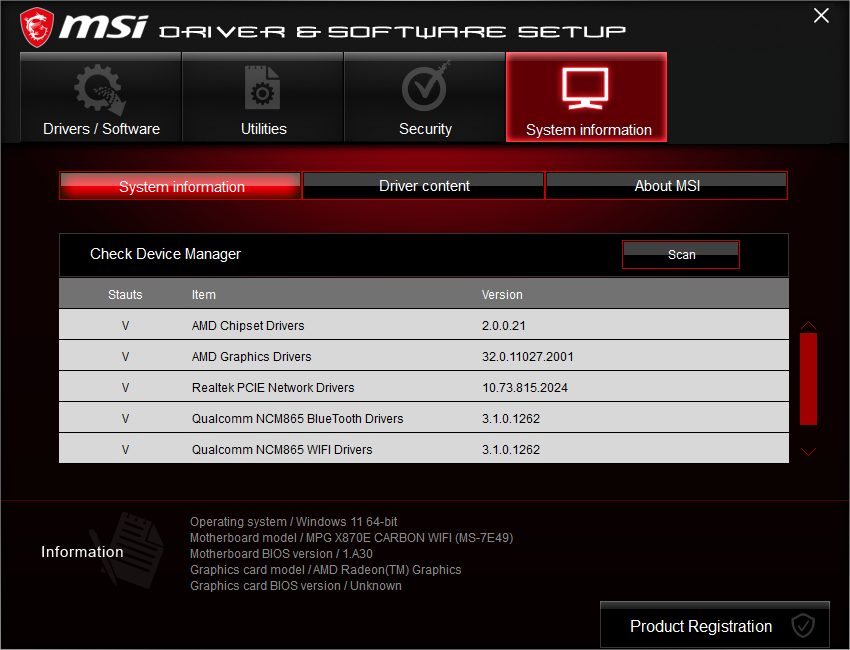

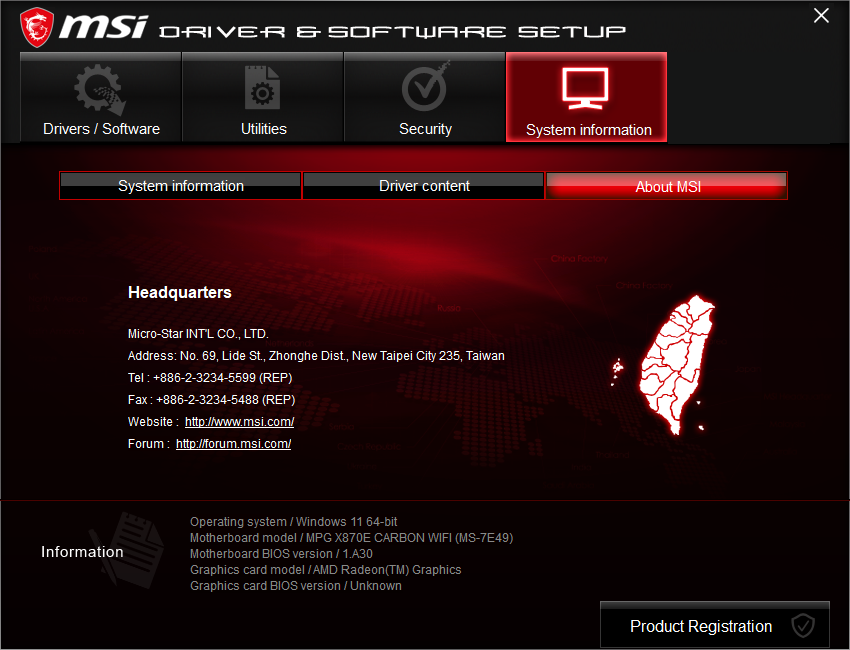

А ось так виглядає саме комплектне програмне забезпечення:

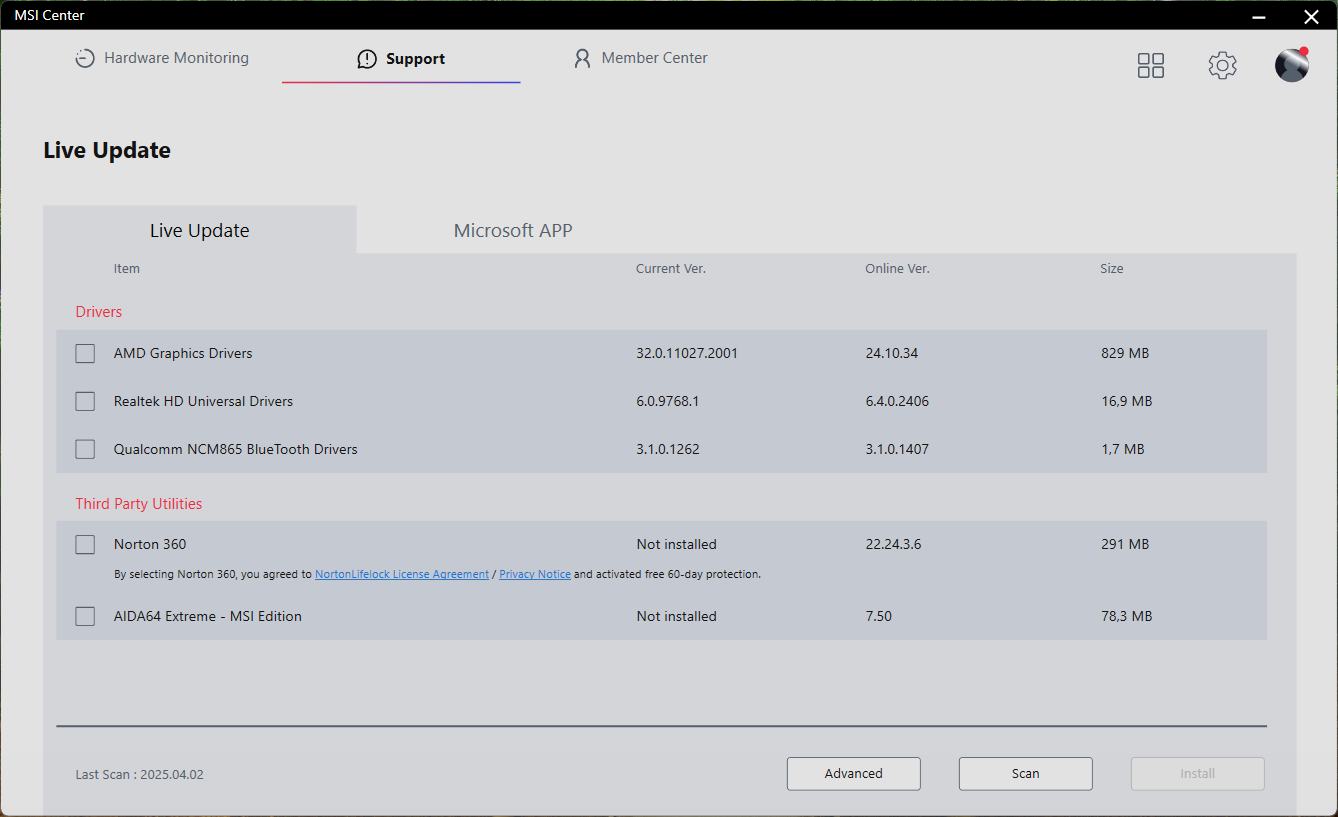

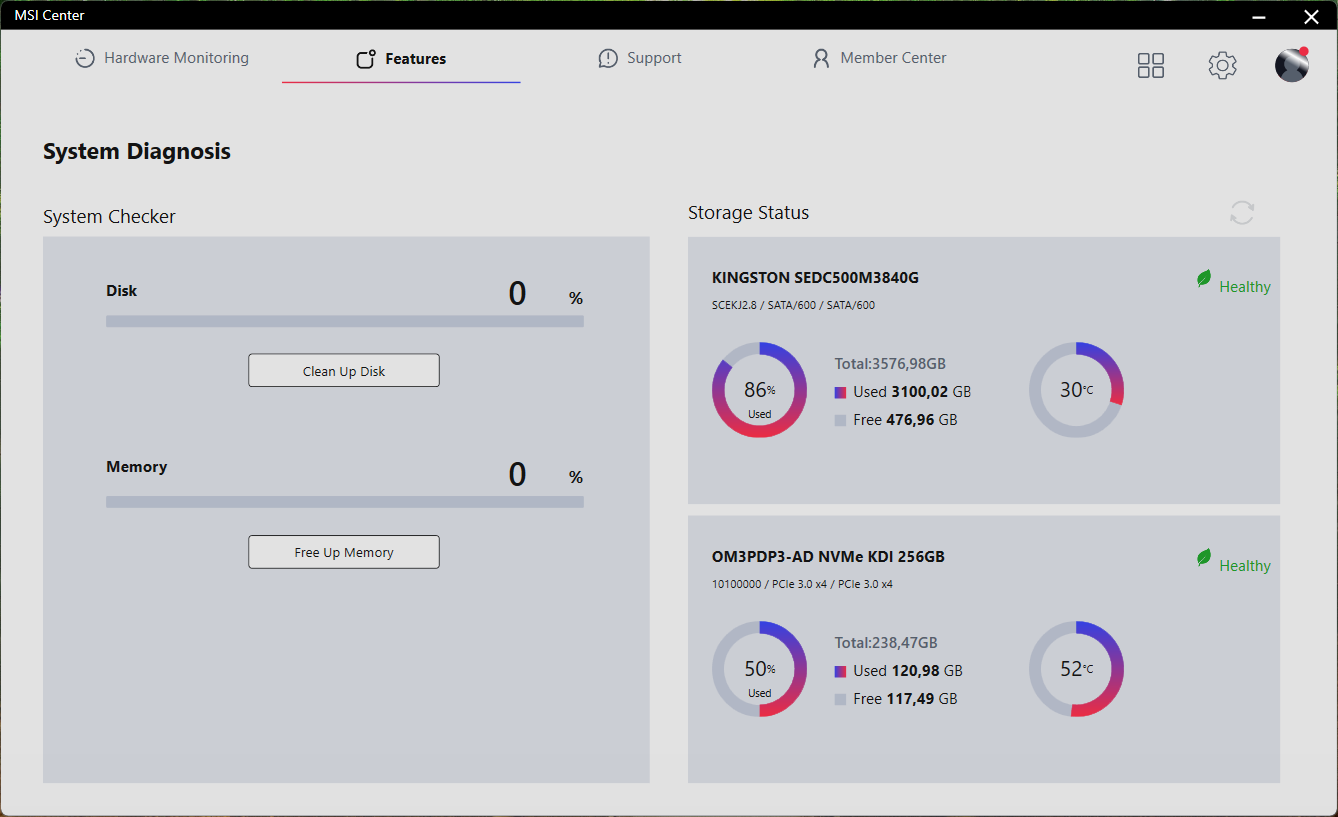

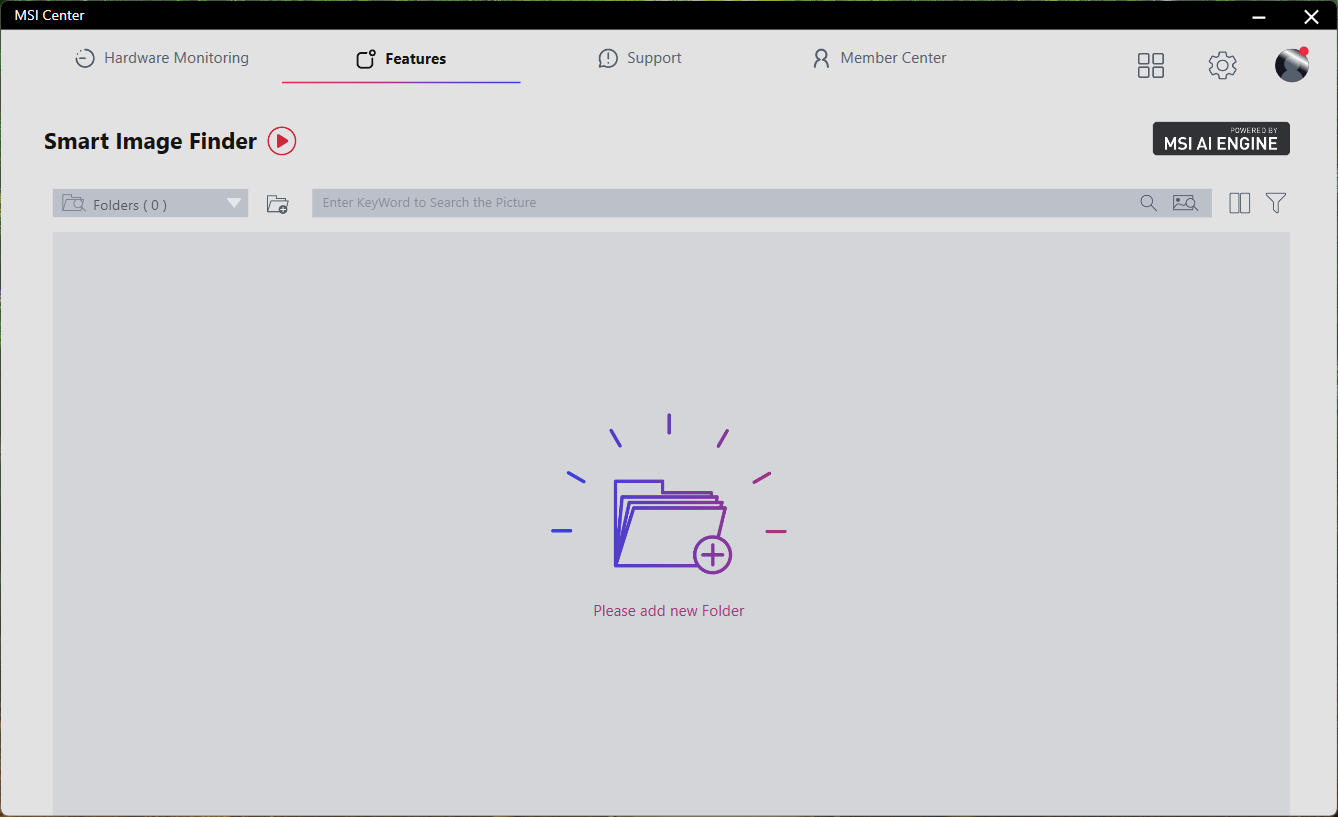

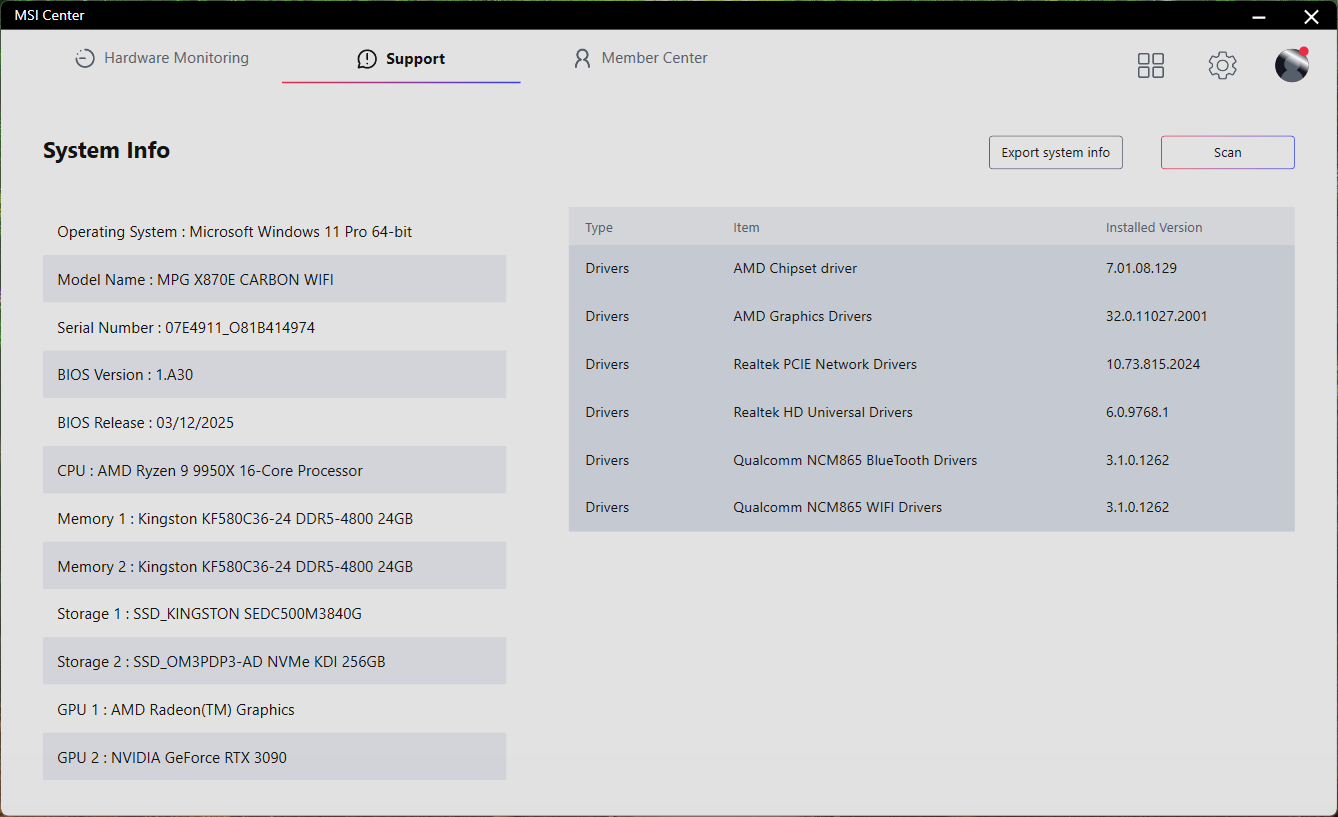

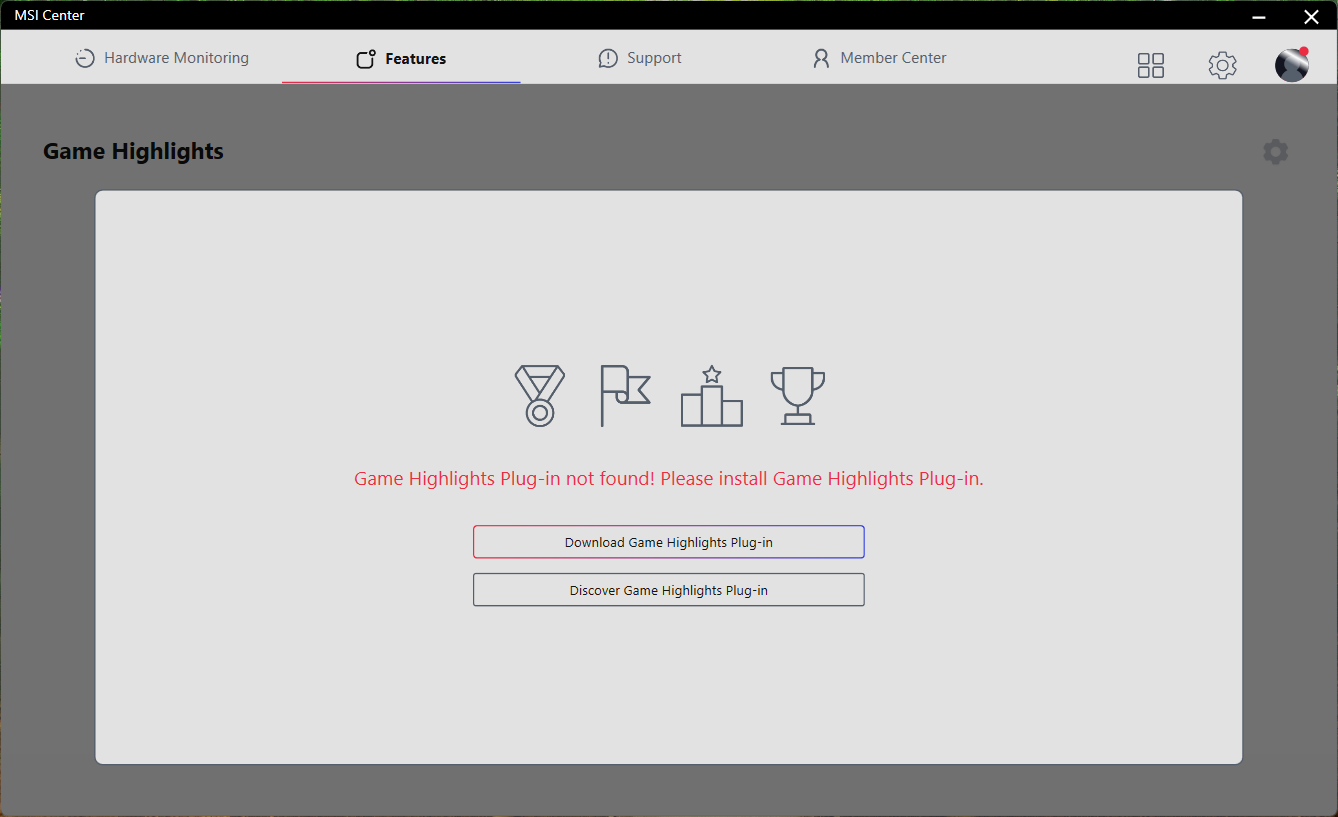

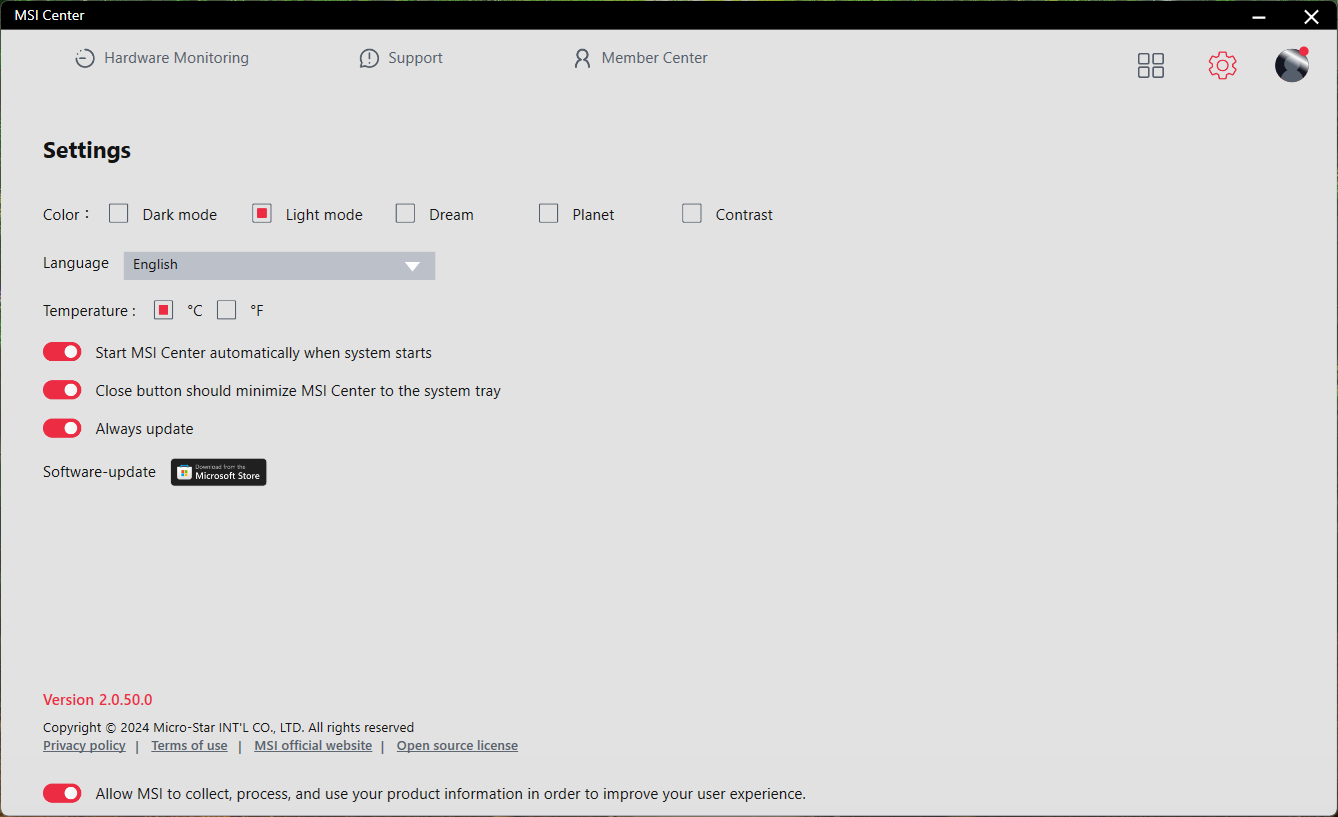

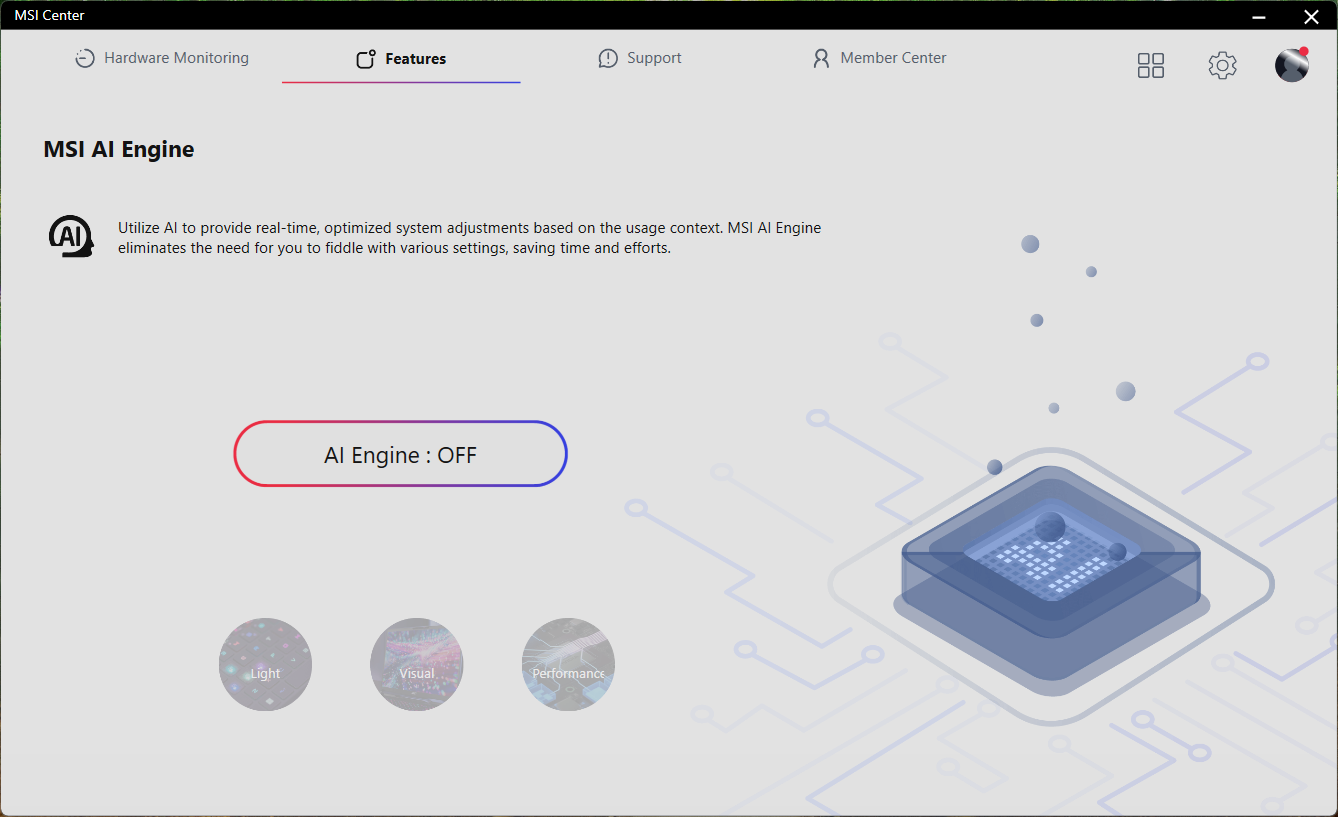

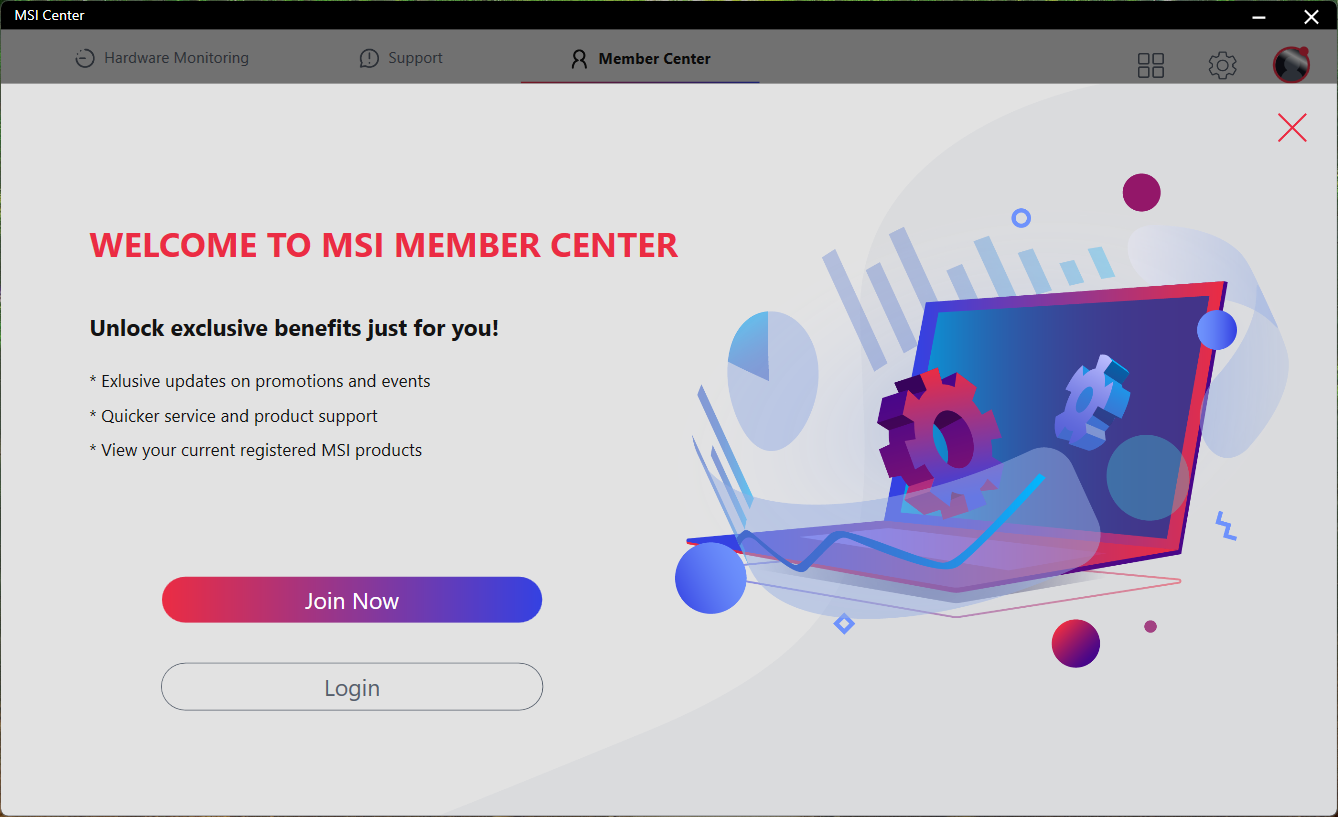

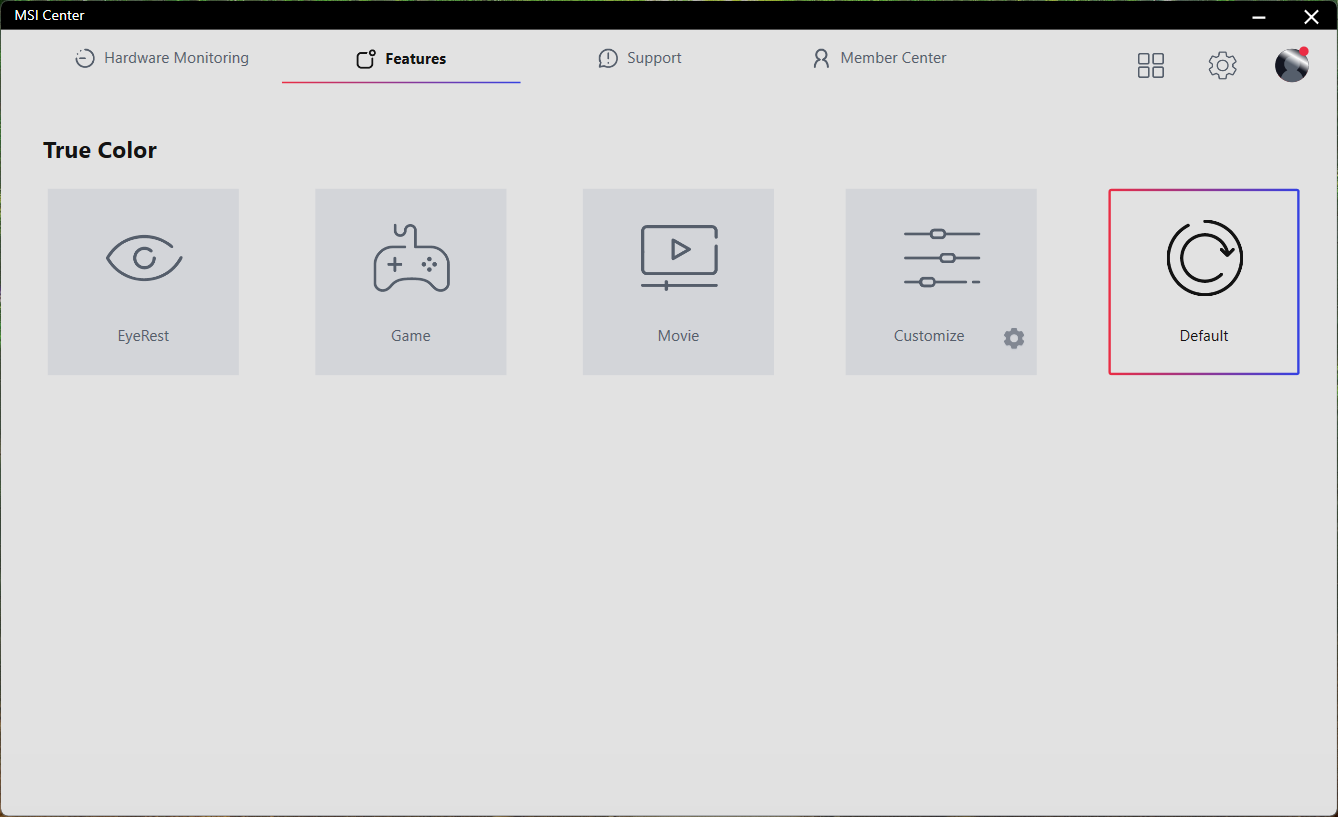

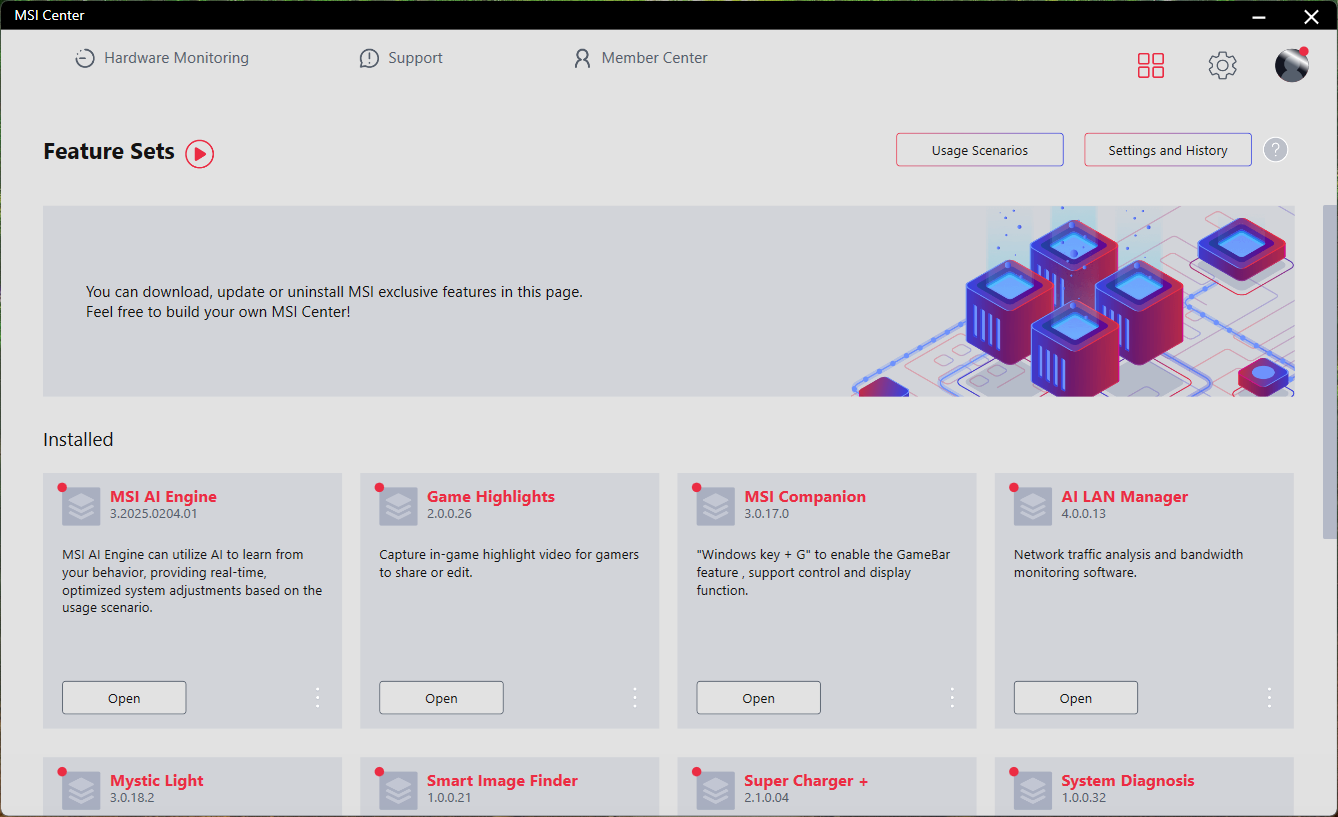

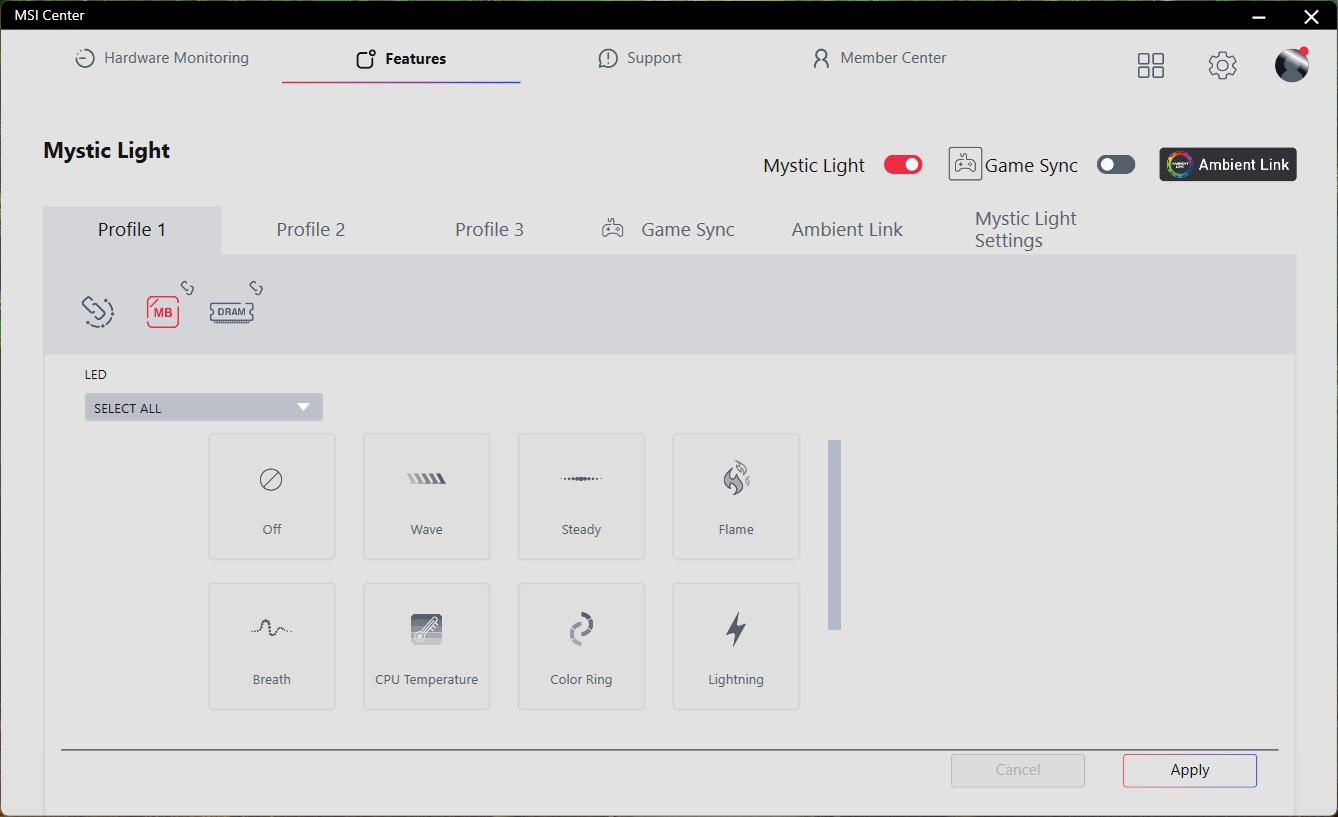

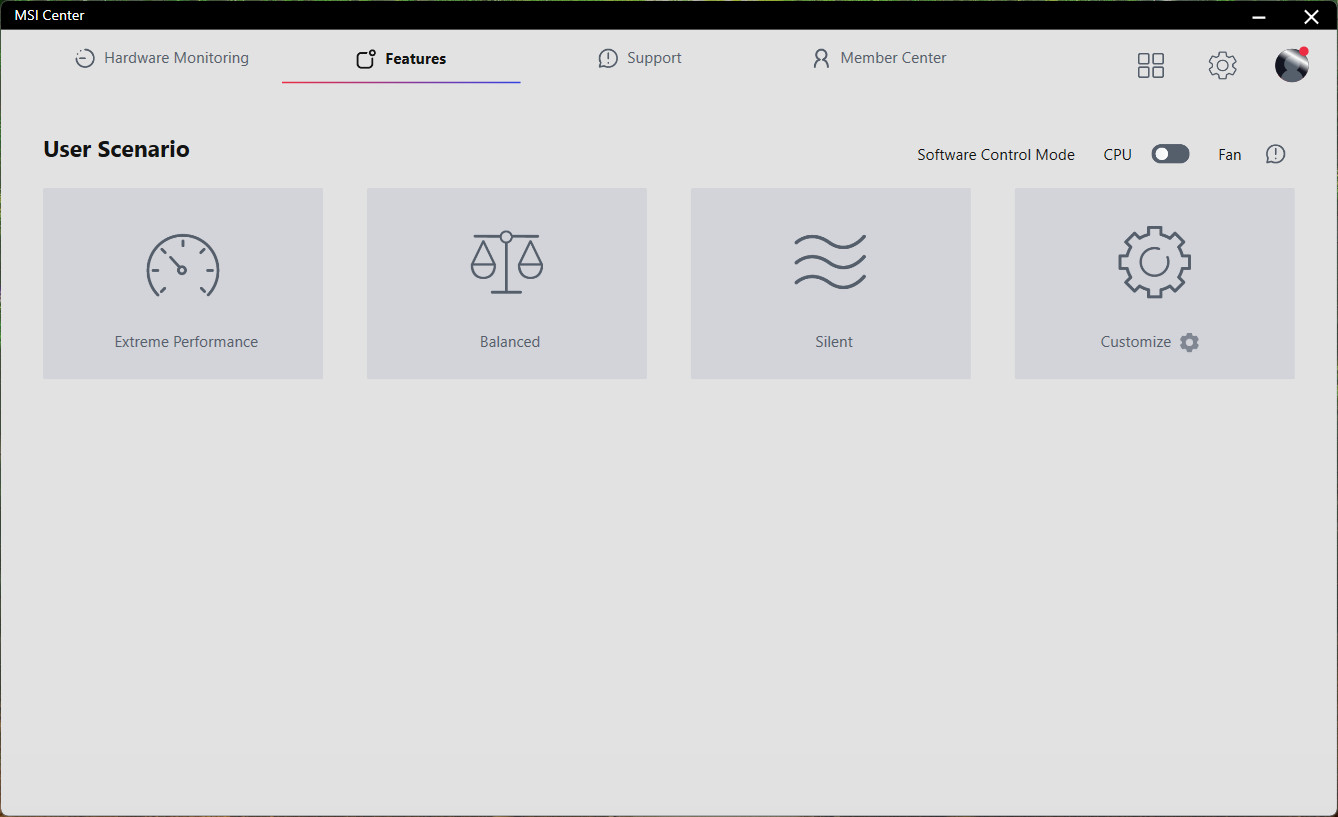

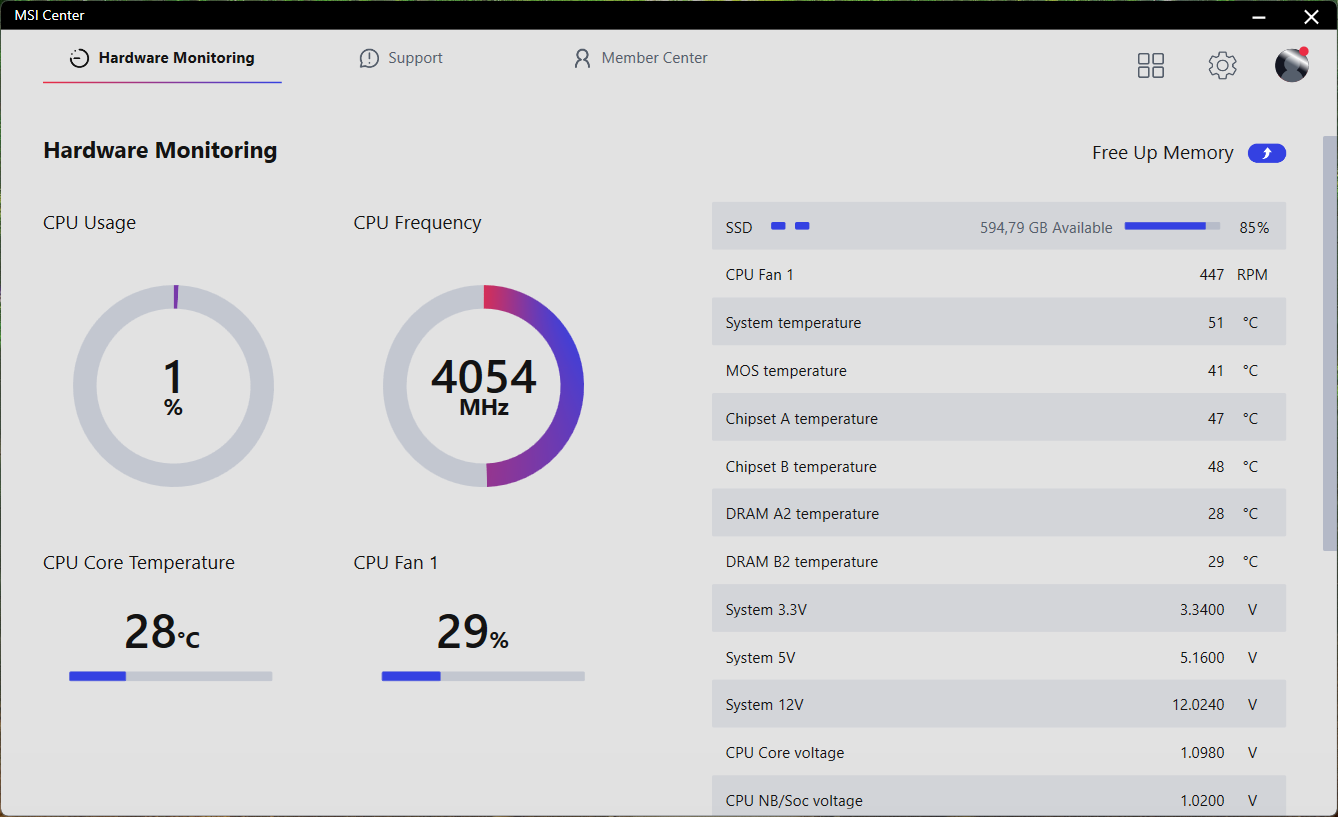

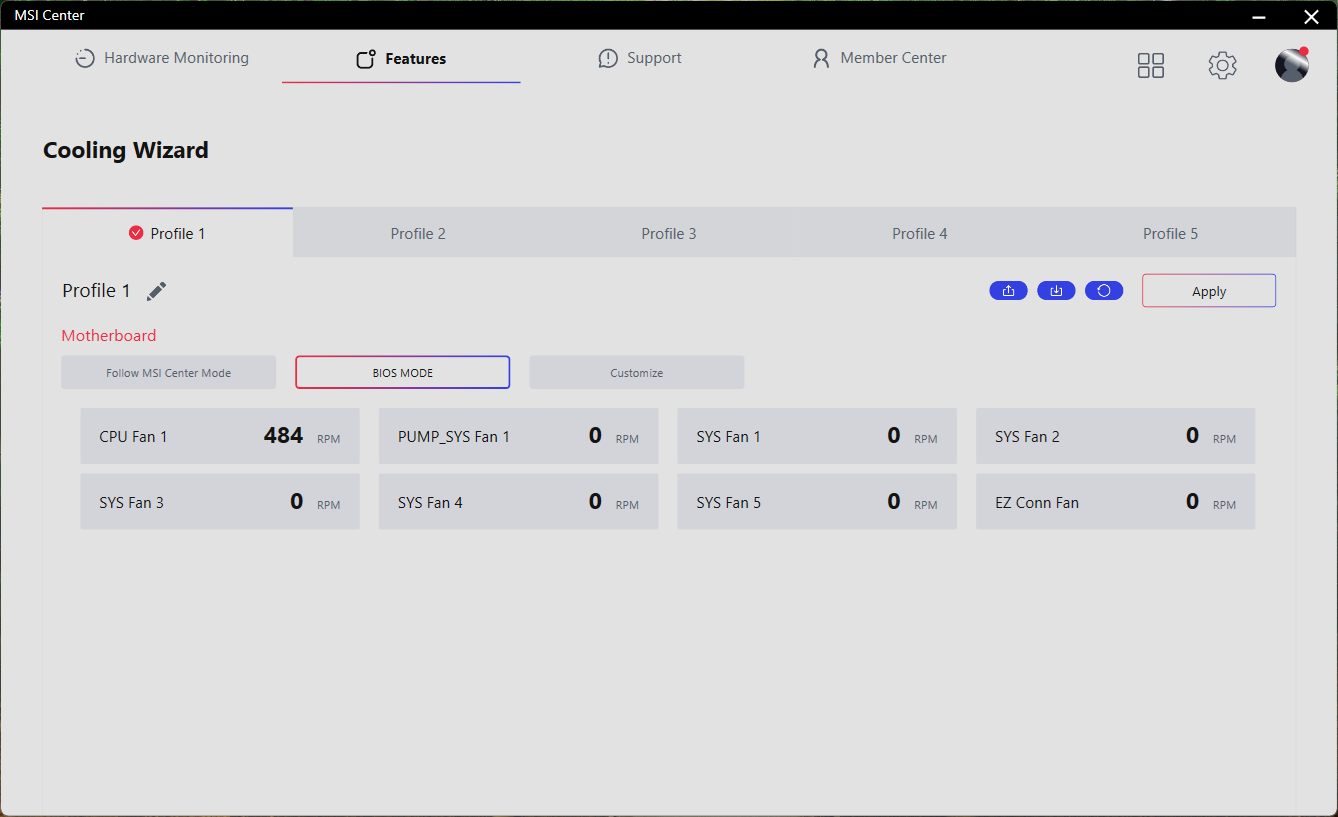

Головне ядро фірмового ПЗ виробника — MSI Center. Це модульний застосунок, який користувач самостійно налаштовує під свої завдання. Він може бути простим засобом моніторингу системи та материнської плати, але якщо необхідно — перетвориться на функціональний програмний комплекс з багатими можливостями.
