Тестовий стенд
Тестування відбувалося з такими компонентами:
- процесор: Intel Core i7-13700K;
- система охолодження: контур СВО із чилером;
- материнська плата: MSI MPG Z790 EDGE TI MAX WIFI (UEFI 1.30);
- пам'ять: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- відеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W GIGABYTE Gaming OC);
- системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок живлення: Rosewill Hercules 1600 (1600 Вт);
- операційна система: Microsoft Windows 11 Pro 23H2 x64 (22631.3296), актуальні оновлення на момент середини березня 2024 року.
Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л. Температура в контурі — 15 градусів за Цельсієм.

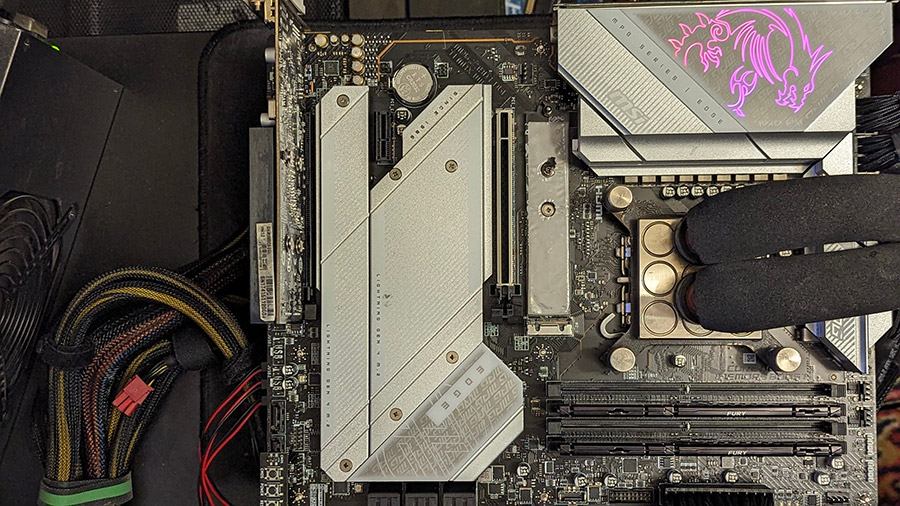

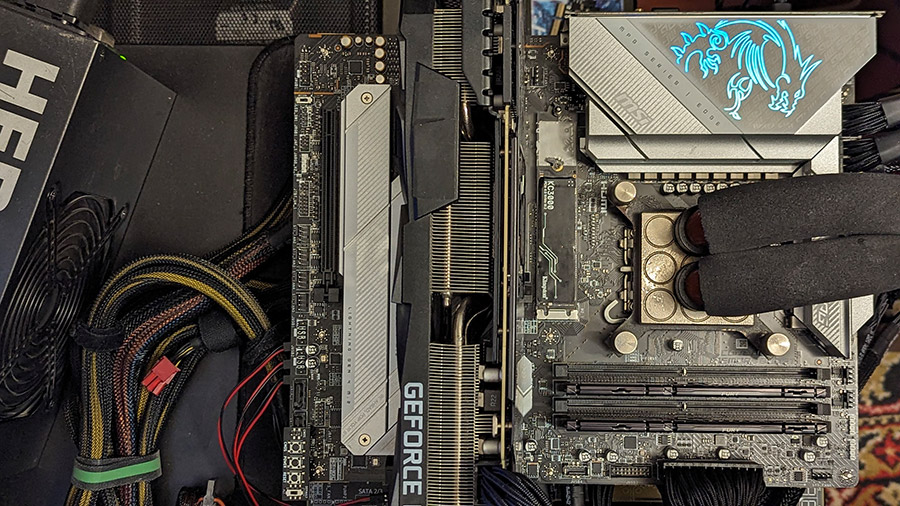

![MSI MPG Z790 EDGE TI MAX WIFI](/motherboard/msi-mpg-z790-edge-ti-max-wifi/102-msi-mpg-z790-edge-ti-max-wifi.jpg)
![MSI MPG Z790 EDGE TI MAX WIFI](/motherboard/msi-mpg-z790-edge-ti-max-wifi/103-msi-mpg-z790-edge-ti-max-wifi.jpg)
Методика тестування
Типові налаштування аналогічні OPTIMIZED_DEFAULTS, виключення — частота пам'яті, що встановлена у режимі DDR5-5600 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях материнської плати). Управління обертами вентилятора за фабричним налаштуванням — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.
Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V за допомогою BENCHLAB (зчитування датчика кожні 100 мс). Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 (problem size 46290). Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне. Те саме стосується ігор, які тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках. Материнська плата не мала ніякого зовнішнього обдуву вентиляторами.
Тестування
Аналіз можливостей розгону BCLK не має сенсу, дрейфування BCLK можливо нівелювати лише спец-опцією на частоті 100 МГц. Під час простою маємо таку картину:
В режимі стрес-тесту частота всіх ядер склала 4738 МГц. Окремо P-cores працювали на середніх частотах 5287,1 МГц, що є найбільшим сталим прискоренням процесора. E-cores працювали на частоті 4189,8 МГц.
«Оверклокерські лапки» досягли стабільності на частоті 5800 МГц для всіх P-cores та 4500 МГц для всіх E-cores, а також безпроблемної роботи ОЗП у режимі DDR5-6600 з таймінгами CL32-39-39-30 2T. Материнська плата гідно впоралась з 30-хвилинним стрес-тестом без натяку на просідання.
Настав час аналізу термофото. Порядок фото: простій, навантаження в типовому режимі, навантаження в режимі ручного розгону.
Нагадування читачу: плата працювала без зовнішнього обдуву, тож не слід дивуватись високим температурам в режимі розгону. Тепер графіки енергоспоживання:
Як можна бачити, платі не страшні навіть такі сурові навантаження через EPS12V.
Ігрові бенчмарки:
Бенчмарки вузла ОЗП:
Традиційні комплексні бенчмарки:
Плата забезпечила приріст продуктивності за всіма ядрами на 15% в комплексі, збільшила середній fps в іграх на 13%, а також збільшила пропускну здатність вузла оперативної пам’яті на 22% одночасно зі зниженням затримок на 24%. Тобто користувач зможе загально збільшити можливості своєї системи в середньому на 19% з використанням даної плати.
Висновки
Тестування показало, що користувач може не переживати й спокійно поєднувати MSI MPG Z790 EDGE TI MAX WIFI з процесорами Intel вищого ешелону. Файний дизайн не намагається сховати посередній продукт, а доповнює досить потужну технічну базу.
Єдиний глобальний мінус зачепить лише оверклокерів і стосується він дрейфування BCLK. На щастя його можна нівелювати за допомогою опції «BCLK 100 MHz Lock On», то ж ті, хто оперують процесорами з розблокованим множником і використовують лише Ratio OC, можуть не перейматись. Типова реалізація роботи PCI Express 5.0 для M.2 характерна для самої платформи LGA 1700, тому виробник нічого з цим зробити не може.
Дискусійний момент стосується «нафаршированого» слота M.2_1, при використанні якого відеокарті залишиться лише вісім ліній. Не всі погодяться на такий компроміс, тож відведення тепла з другої сторони накопичувача і можливість монтажу без інструменту можуть залишитись без уваги кінцевого користувача, а він за це заплатив гроші.
Глобально плата готова не тільки до сьогодення, інтерфейси Wi-Fi 7, PCI-E 5.0, 2.5G Ethernet, USB 3.2 2x2 збережуть актуальність ще чимало часу. Цікава зовнішність та можливості розгону того ж Intel Core i7 до частот 5,8/4,5 ГГц (P/E-cores) без компромісів гарантують те, що материнська плата стане чудовим вибором до збірки «на показ», та ще й запасом для оверклокерських експериментів, а не просто темної коробки під стіл з типовими налаштуваннями.
