Так звані «безкабельні» збірки все ще залишаються досить новим й екзотичним явищем. Такі рішення ставлять зовнішній вигляд на перше місце, генеруючи відповідну естетичність системи.
Для тих хто бажає випробувати концепцію на власній практиці компанія MSI пропонує серію материнських плат «Проєкт Нуль», і в цьому огляді буде протестована модифікація на базі чипсета Intel Z790.
Характеристики
| Виробник | MSI |
|---|---|
| Модель | Z790 PROJECT ZERO |
| Чипсет | Intel Z790 |
| Процесорний роз'єм | LGA 1700 |
| Процесори | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12, 13, 14 покоління (Alder Lake, Raptor Lake, Raptor Lake Refresh) |
| Пам'ять | 4 DIMM DDR5 SDRAM, максимум 256 ГБ:, 4800-5600 МГц, 5800–7200+ (OC) МГц |
| Слоти PCI-E | 1 x PCI Express 5.0 x16 — CPU, 1 x PCI Express 3.0 x1 — Z790, 1 x PCI Express 4.0 x16 (x4) — Z790, 1 x PCI Express 3.0 x16 (x1) — Z790 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU, 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — Z790, 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280, SATA) — Z790, 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280, SATA) — Z790 |
| Вбудоване відеоядро | + (в процесорі) |
| Кількість вентиляторів | 8x 4pin |
| Порти PS/2 | 1 |
| Порти USB | I/O-панель: 1 x USB 3.2 Gen 2x2 (Type C), 1 x USB 3.2 Gen 2 (Type A), 2 x USB 3.2 Gen 1 (Type A), 4 x USB 2.0 |
| Контактні групи: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порти), 2 x USB 2.0 (4 порти) | |
| Serial ATA | 6 x SATA 6 Гбіт/с (Z790) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s) / 0, 1 (M.2 NVMe) |
| Вбудований звук | Realtek ALC897 |
| S/PDIF | – |
| Мережеві можливості | 1 x Intel I225-V (2.5 Gigabit Ethernet) |
| 1 x Qualcomm FastConnect 7800 NCM865 (2,4/5/6GHz, IEEE 802.11a/b/g/n/ac/ax/be, Bluetooth 5.4) | |
| COM | – |
| RGB | 2 x Addressable Gen 2 (JARGB_V2), 2 x RGB LED connector (JRGB) |
| LED RGB Header | 4 |
| TPM | + |
| Формфактор | ATX |
| Розміри, мм | 244 x 305 |
| Додаткові функції | Back-Connect Design, Lightning Gen 5, Wi-Fi 7, 2.5G Network Solution, Lightning USB 20G, M.2 Shield FROZR, Core Boost, Audio Boost, 6 Layer PCB with 2oz Thickened Copper |
| Вартість, грн | 11 999 |
Комплект постачання
Материнська плата постачається в нетиповій коробці. На ній можна знайти зображення плати, перелік ключових особливостей продукту, а також технічні специфікації.

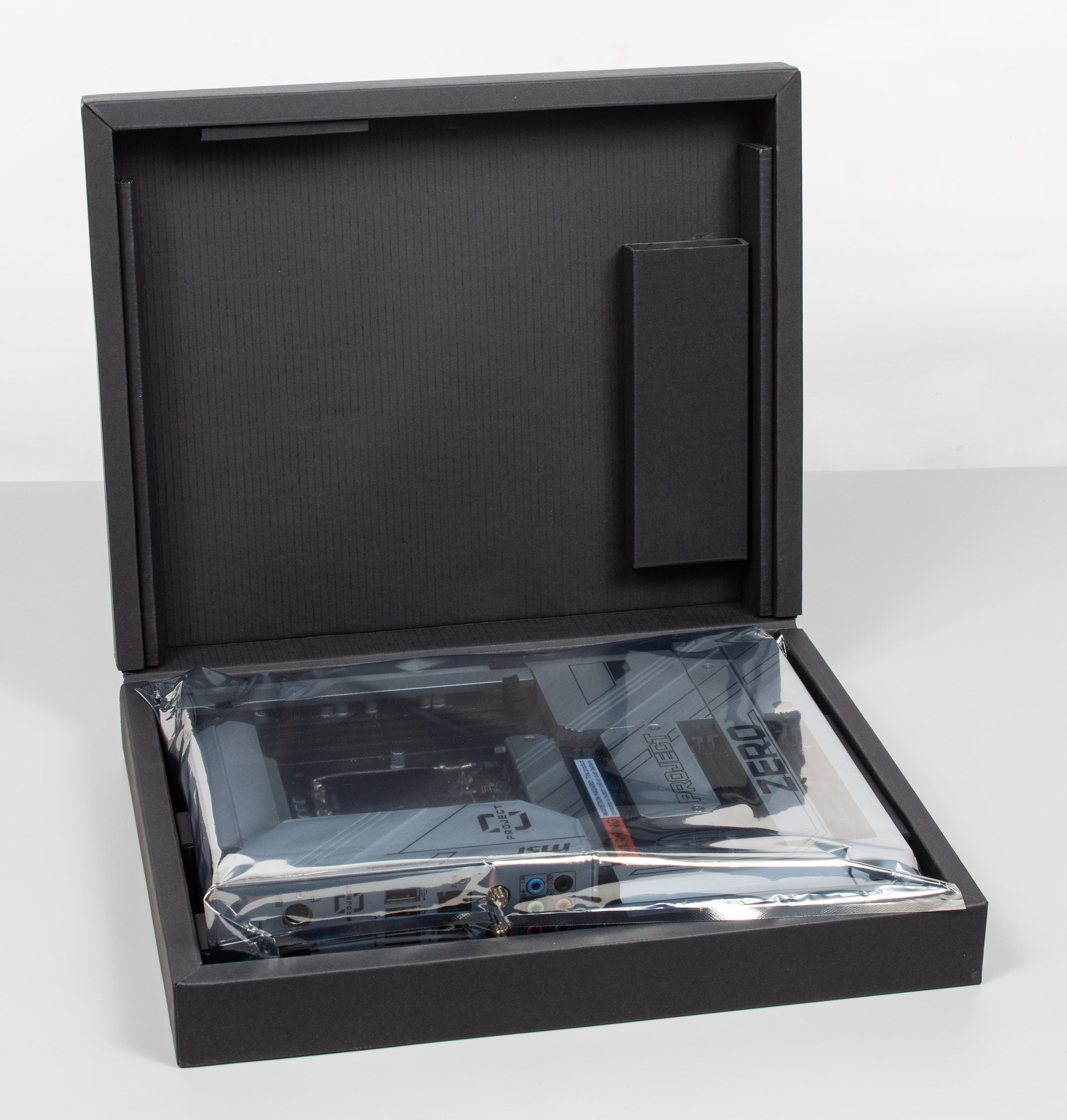

Коробка розкривається, материнська плата знаходиться прямо всередині, а під нею знаходиться відсік з заводською комплектацією.

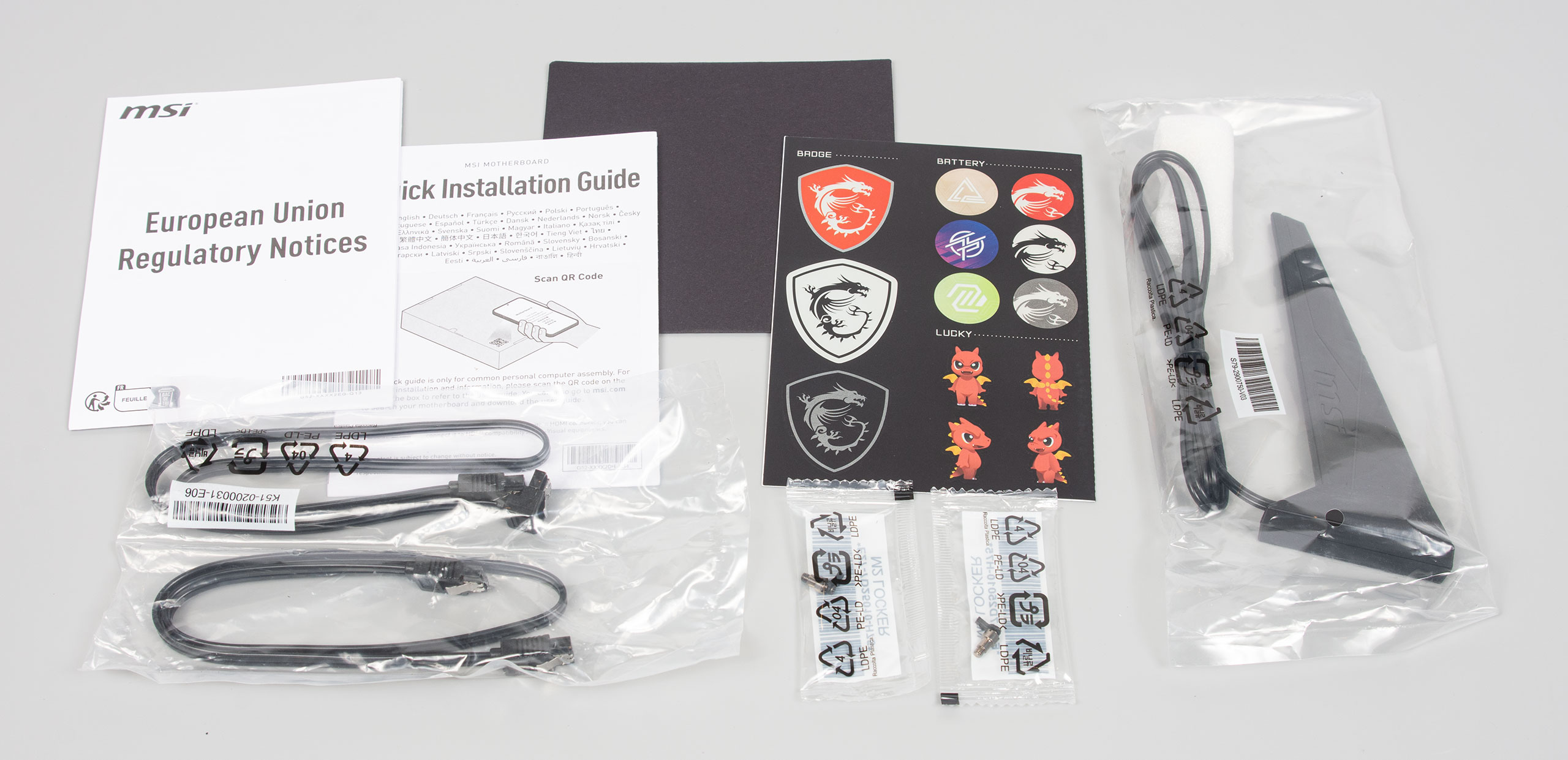

Комплект постачання містить:
- інструкцію та умови гарантії;
- EZ M.2 clip для кріплення накопичувача M.2;
- магнітну антену Wi-Fi;
- комплект наліпок;
- два чорних SATA-кабелі з металевою клямкою (один з них має кутовий роз’єм);
- компакт-диск з драйверами та ПЗ.
Зовнішній вигляд

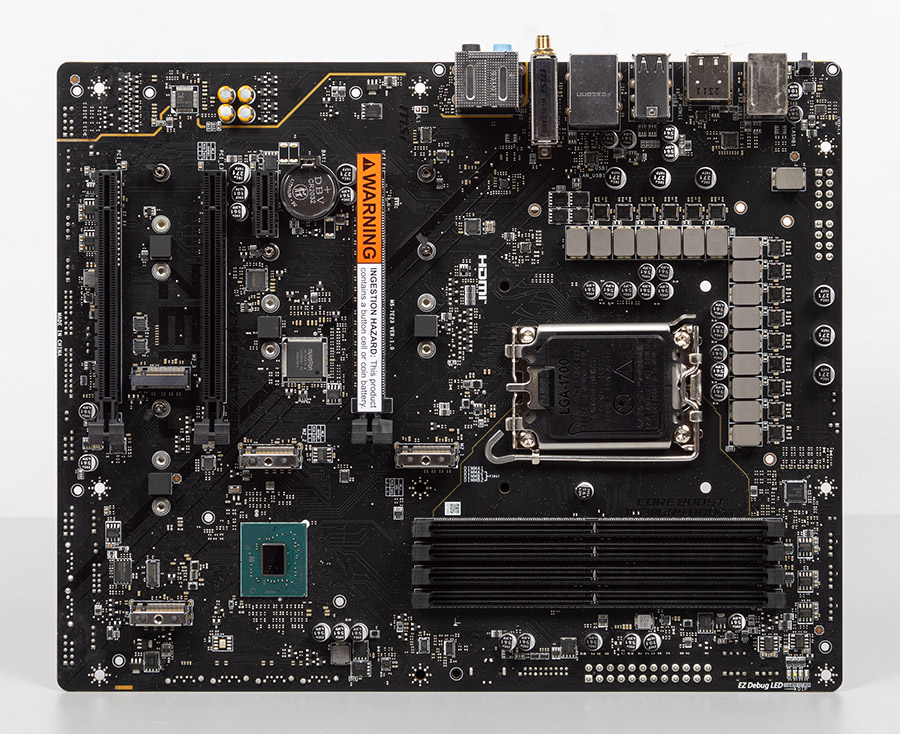

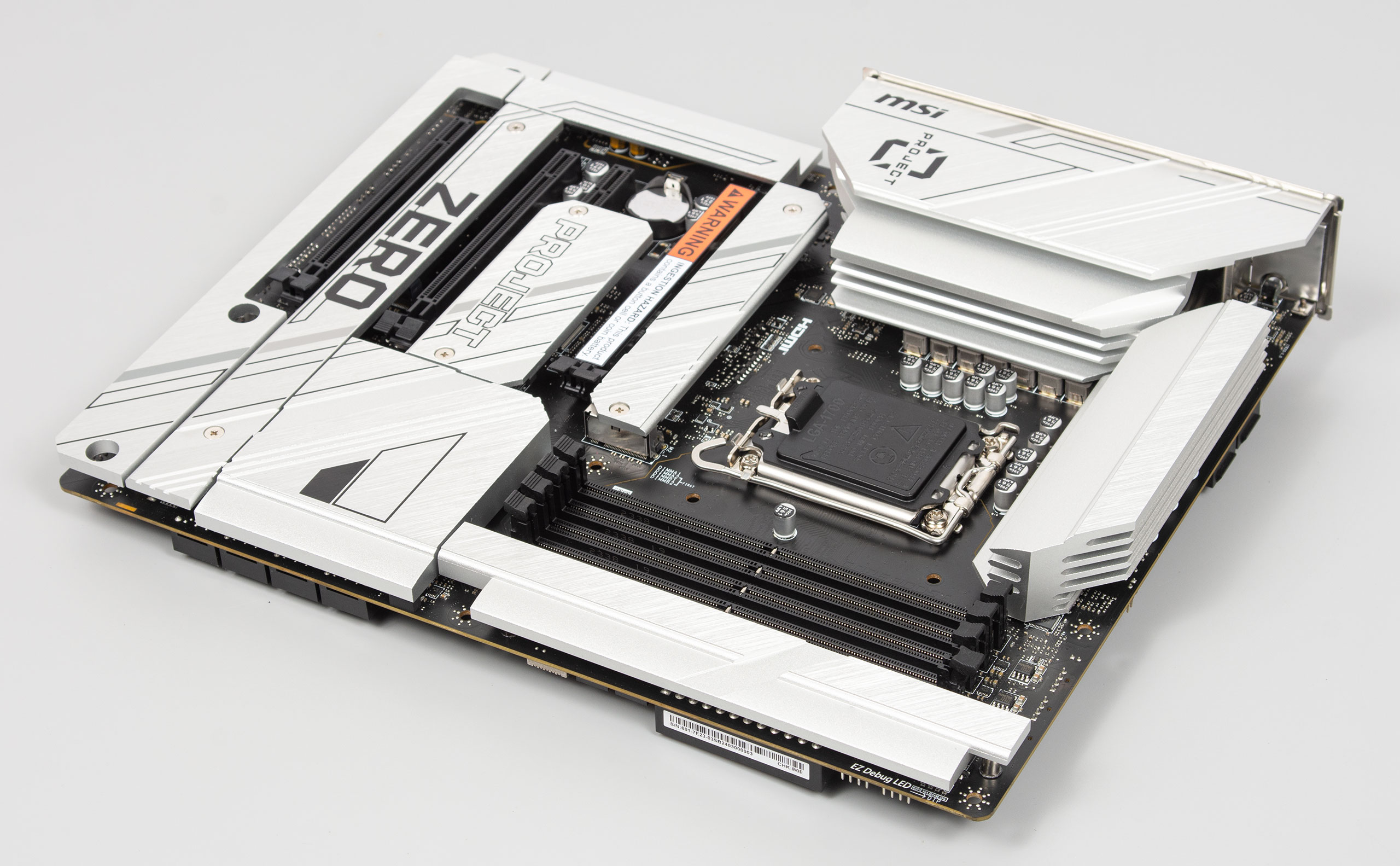

Більшу частину текстоліту плати накрито радіаторами для покращення температурного режиму. Відповідно вимог концепції на передньому плані присутні доступи до слотів розширення, процесору, оперативної пам’яті, а також накопичувачів. Все «дротове хазяйство» знаходиться на зворотній стороні материнської плати.

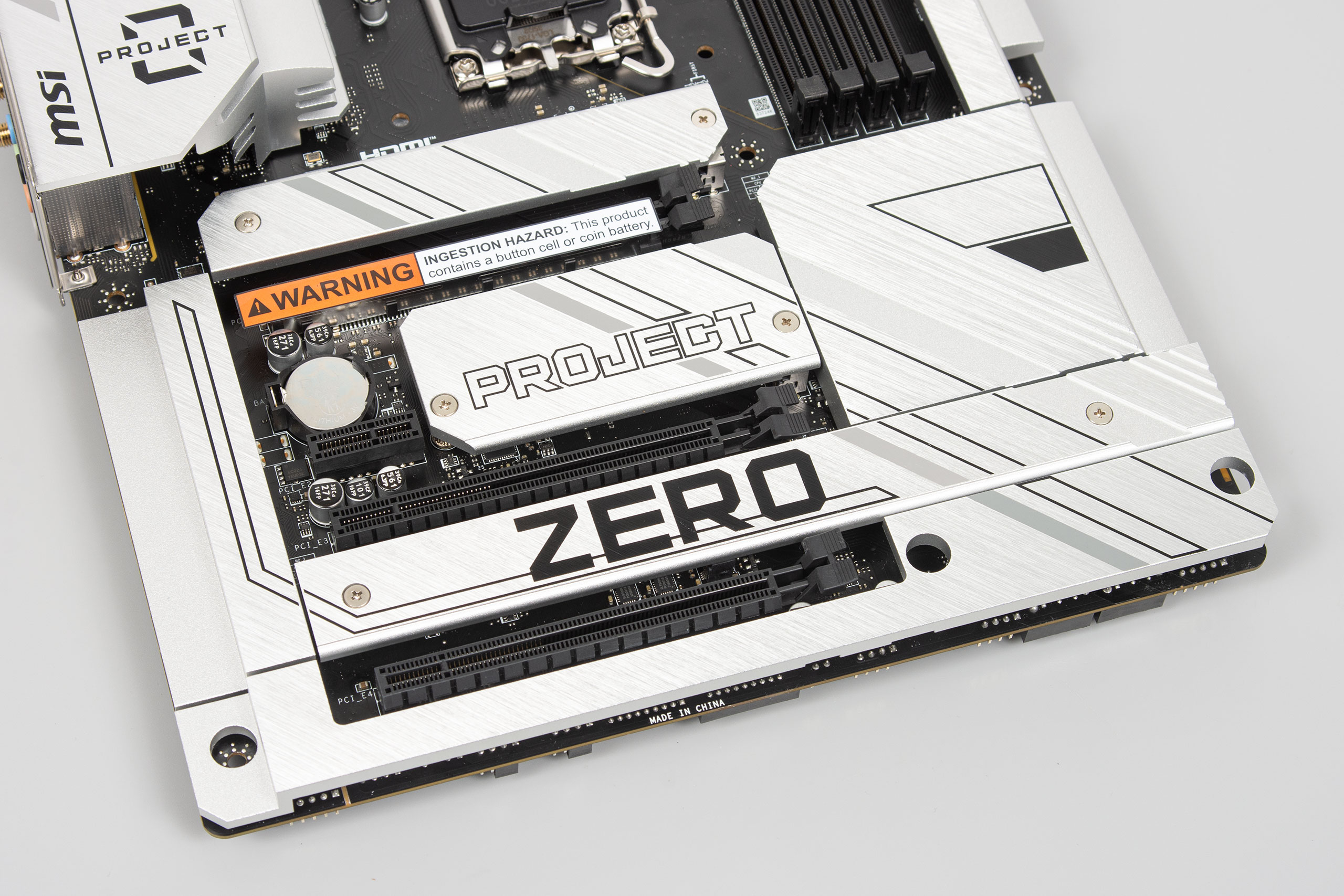

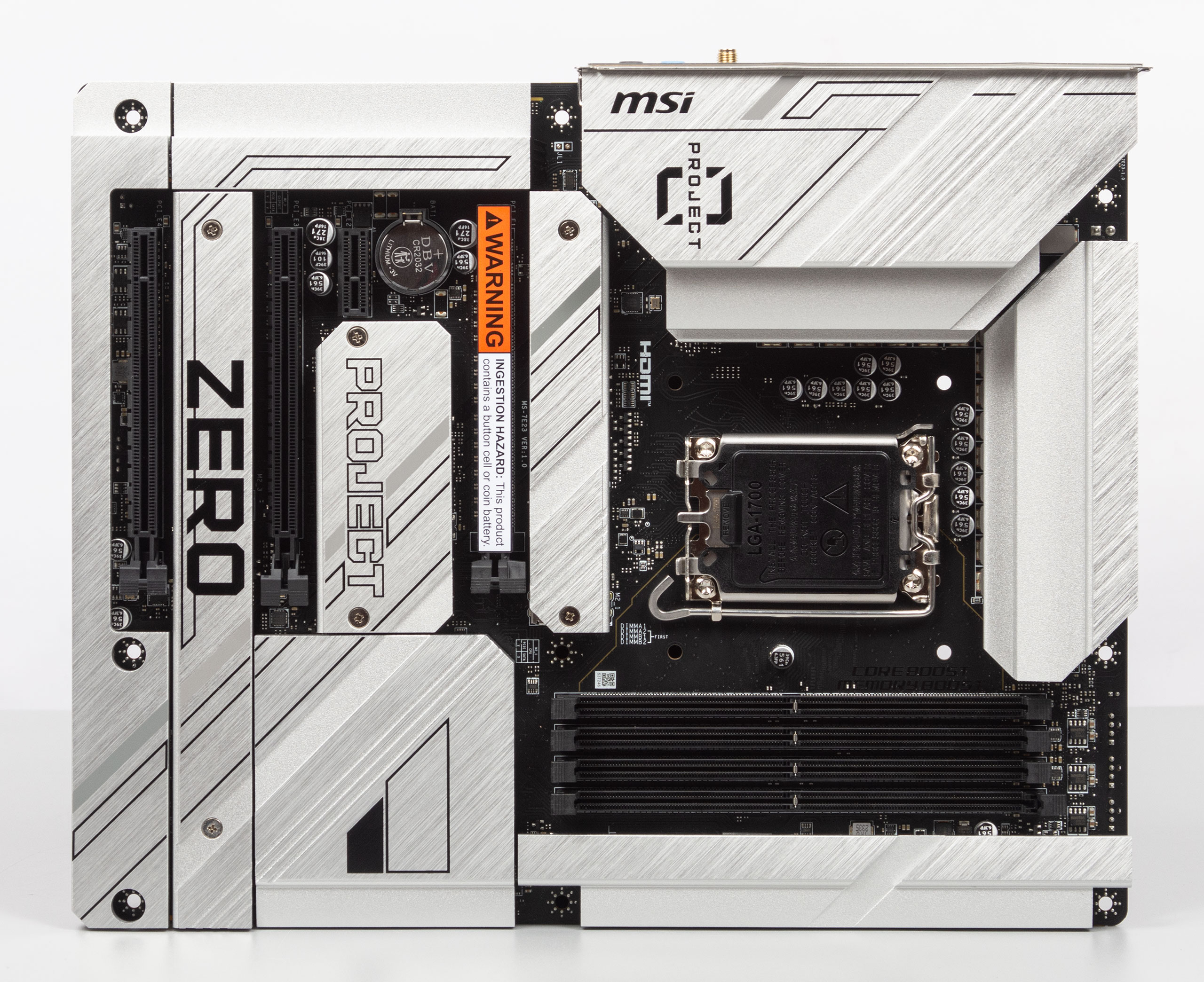

Ось так виглядає передній план «без зайвостей»:

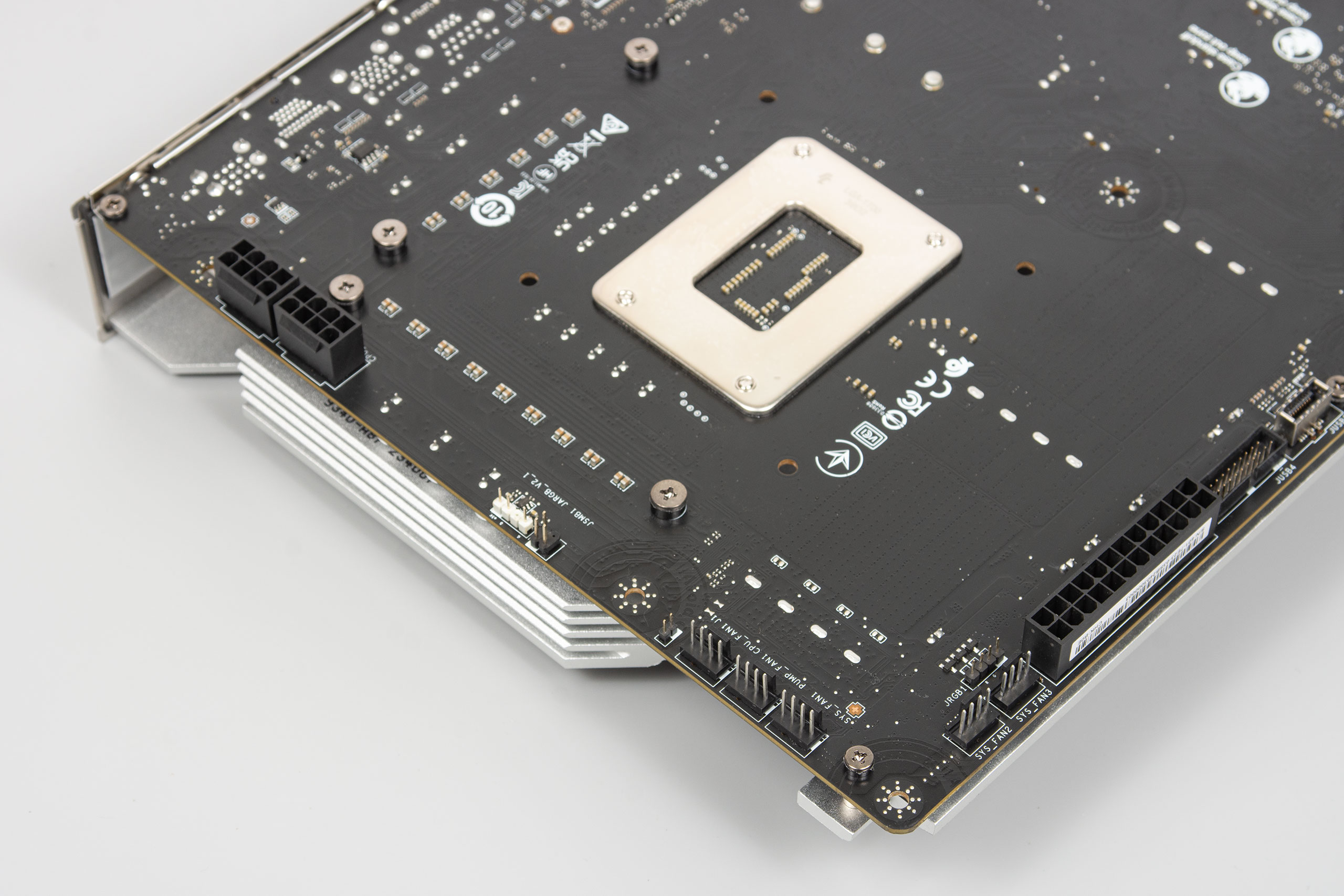

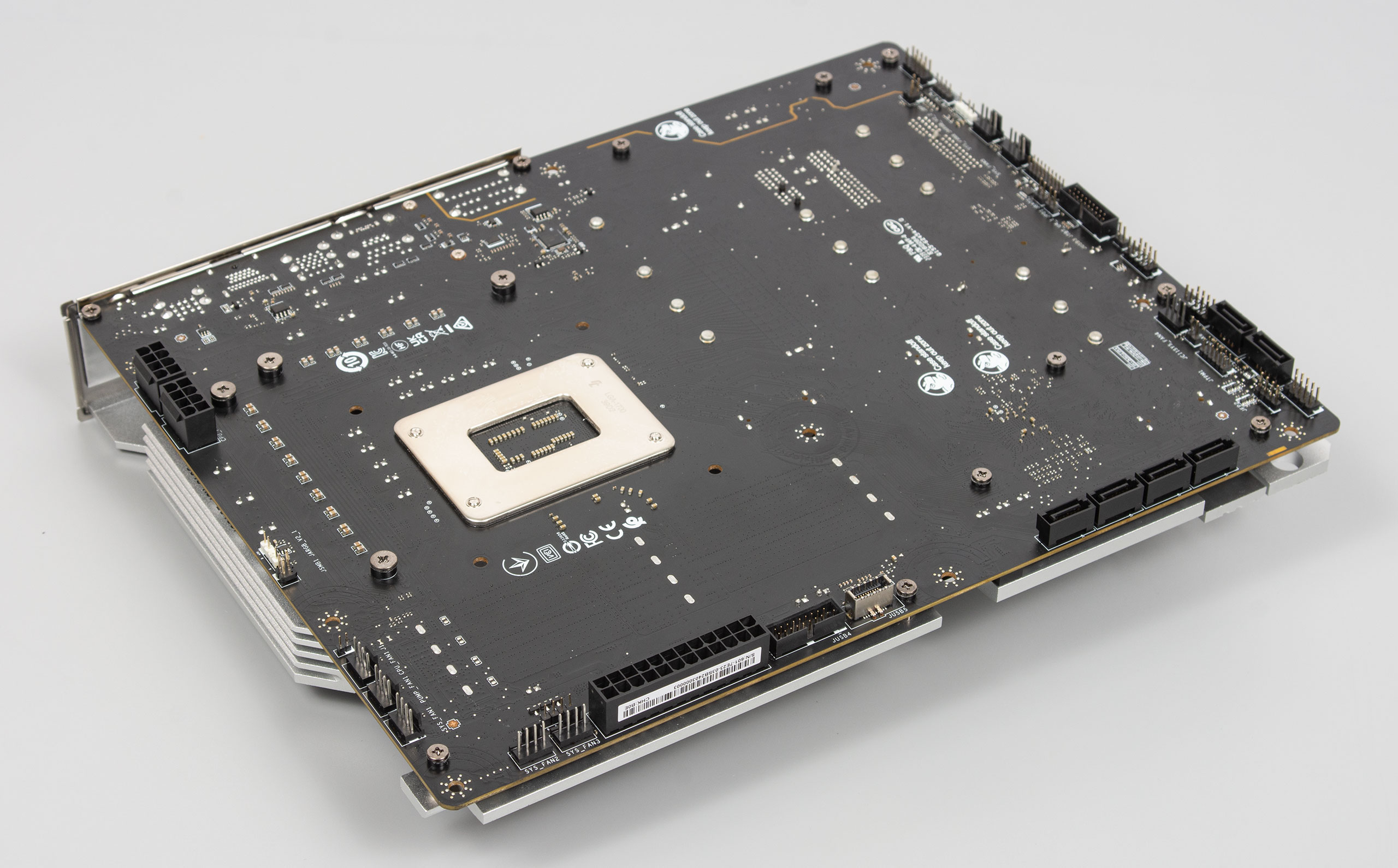

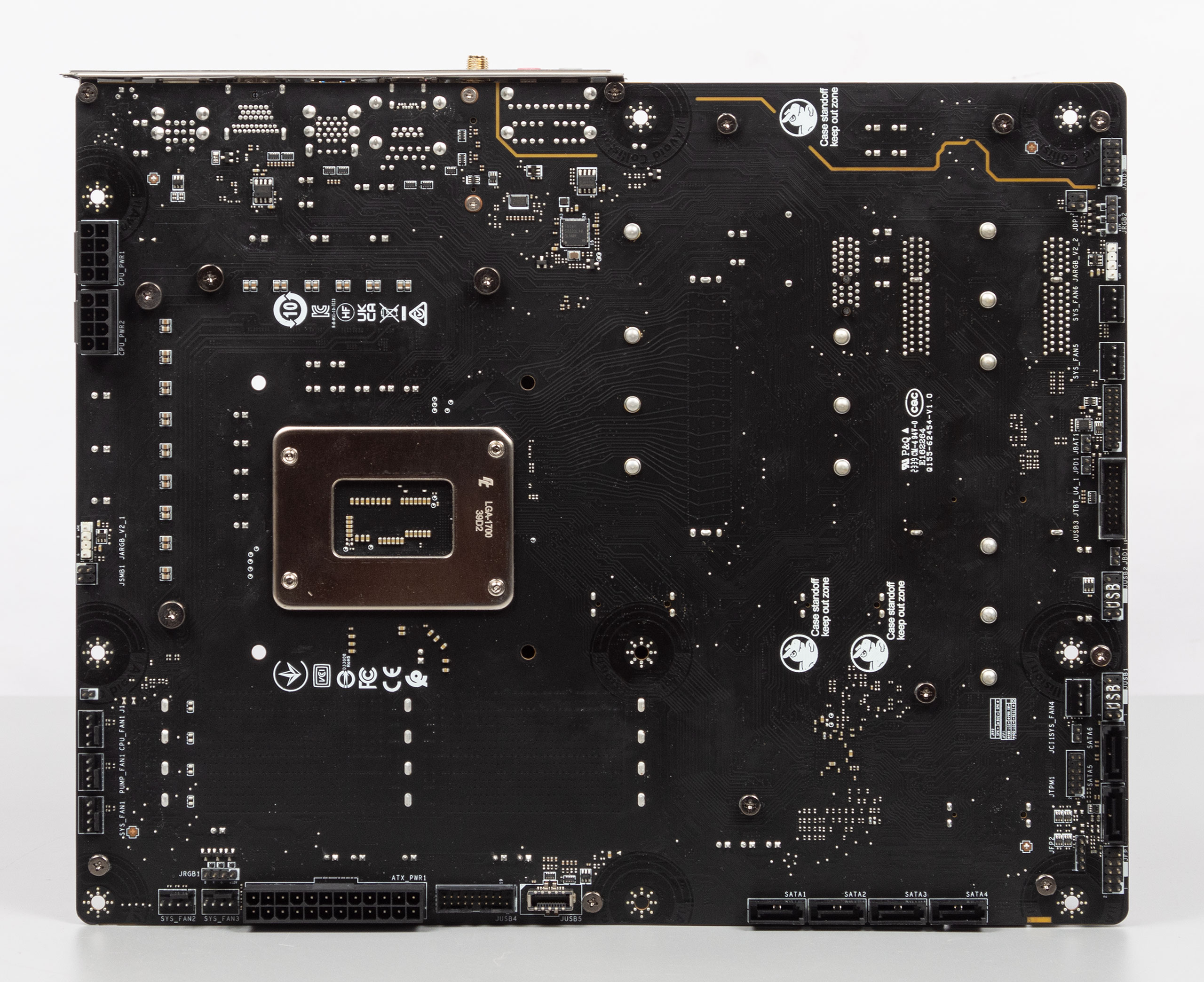

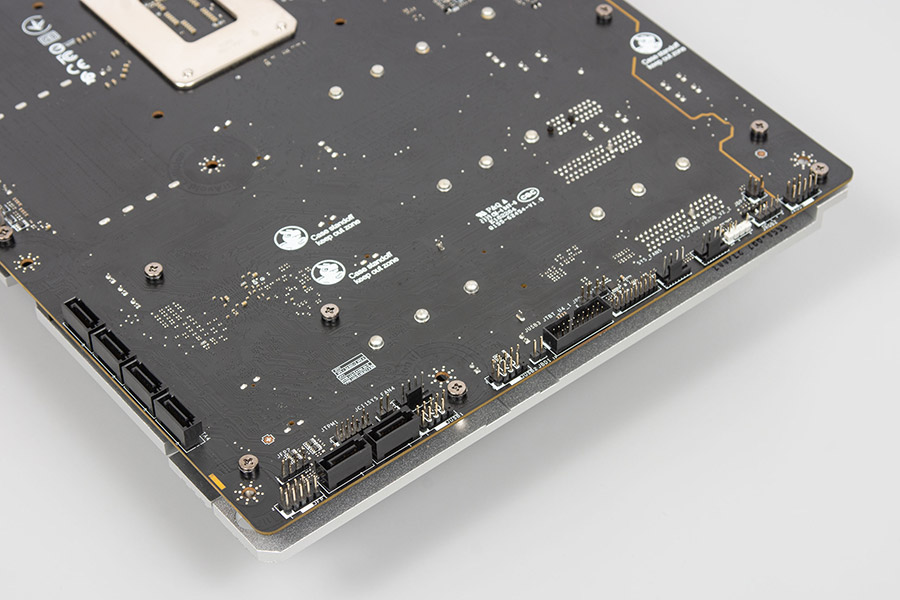

Ну а позаду зібрано всі контактні групи, конектори, джампери й тому подібне. З них й почнемо.
Знизу ліворуч (відносно передньої частини плати) знаходяться типові контактні групи HD_AUDIO, JRGB1 (RGB 12V), JARGB_V2_1 (RGB 5V), два конектори вентилятора, датчик відкриття шасі, джампер JBAT1 (Clear_CMOS), контактна група USB 3.2 Gen 1, а також дві контактні групи USB 2.0. Праворуч розташовано ще один конектор вентилятора, контактна група JTPM1 (Trusted Platform Module), два SATA-порти, а також типова група FRONT_PANEL. Трохи вище розташовано ще чотири SATA-порти.
Далі праворуч можна знайти контактні групи USB 3.2 Gen 2 Type C та USB 3.2 Gen 1, конектор живлення материнської плати. Зверху присутні п’ять конекторів вентиляторів, по одній контактній групі RGB кожного стандарту, а також силові конектори живлення процесора EPS12V.

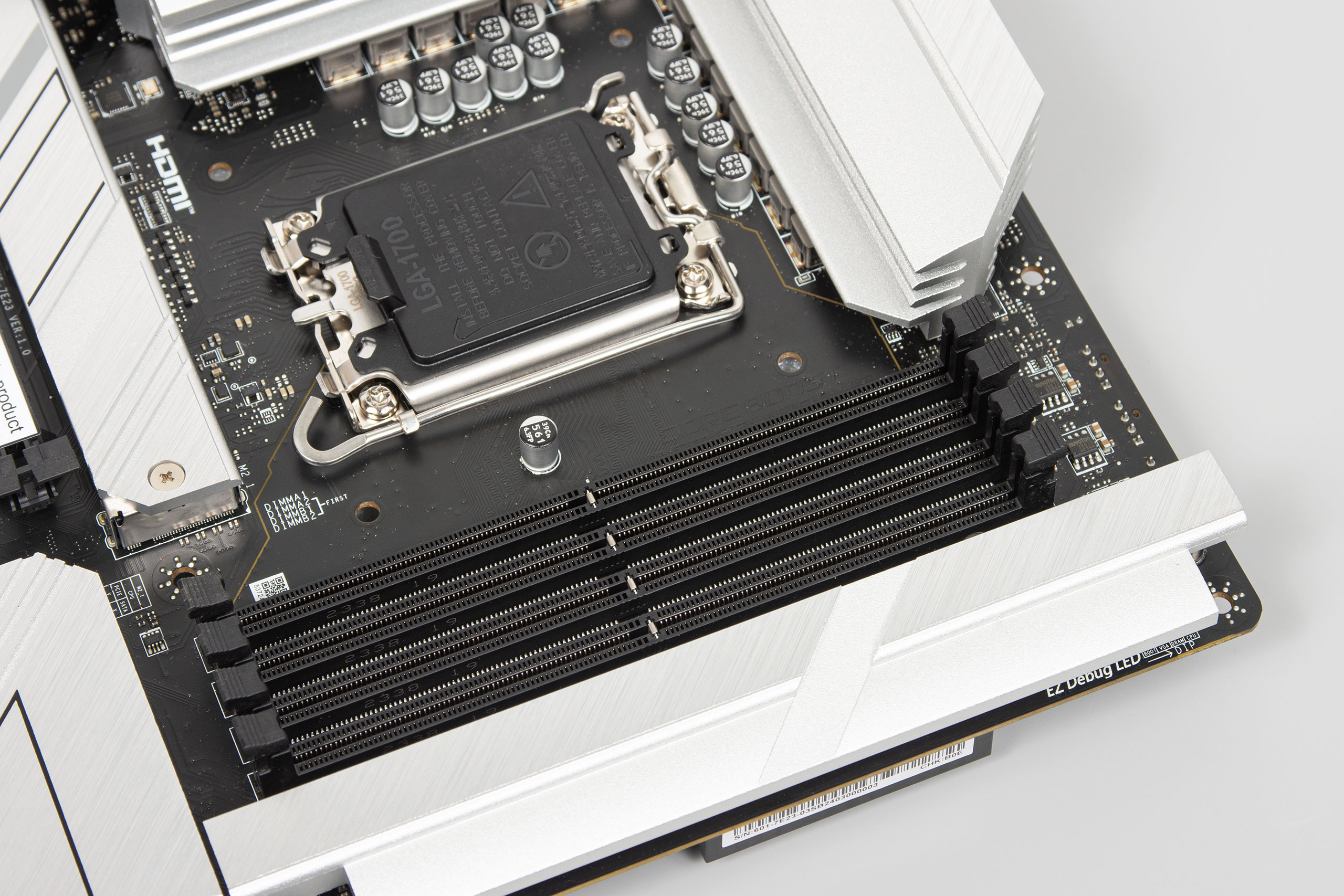

Тепер коли з нетрадиційною конструкцією покінчено — повертаємось до стандартного огляду. Слоти оперативної пам'яті споряджені засувками з обох сторін.

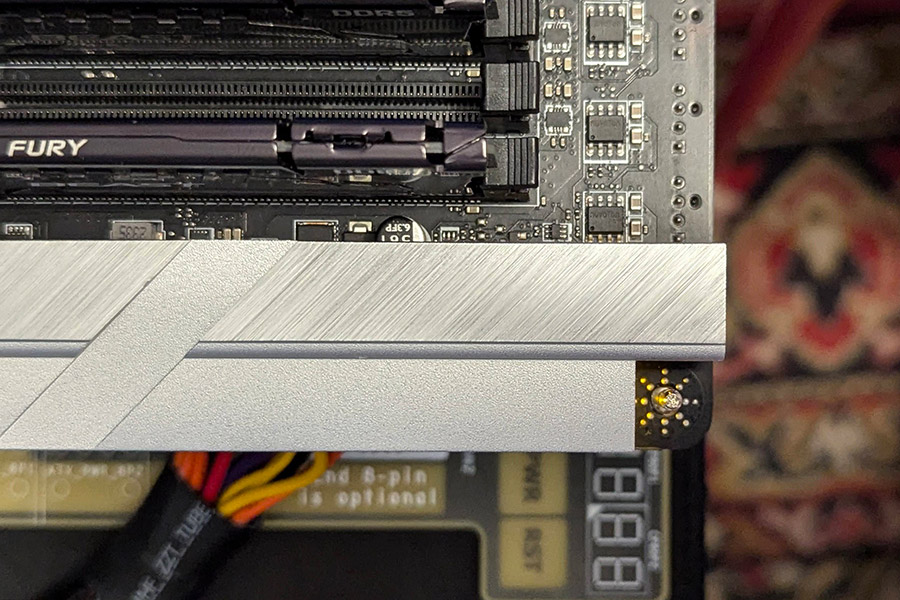

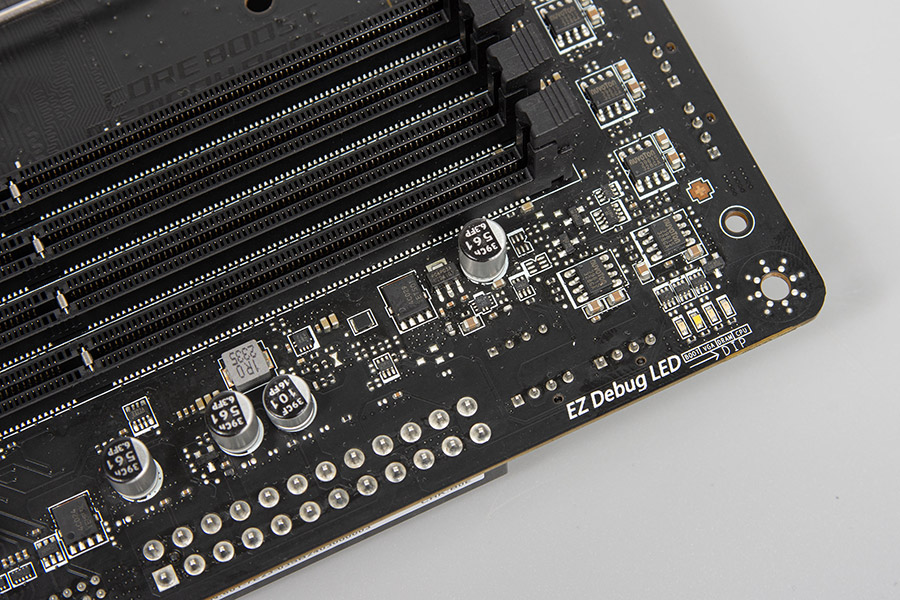

Зона EZ Debug LED накрита радіатором, тож швидка ідентифікація прогресу POST неможлива.

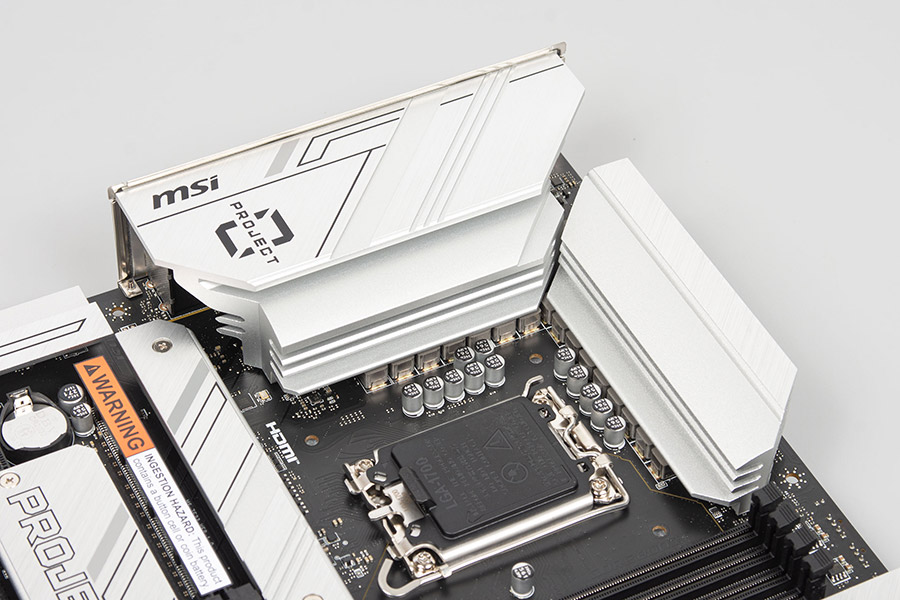

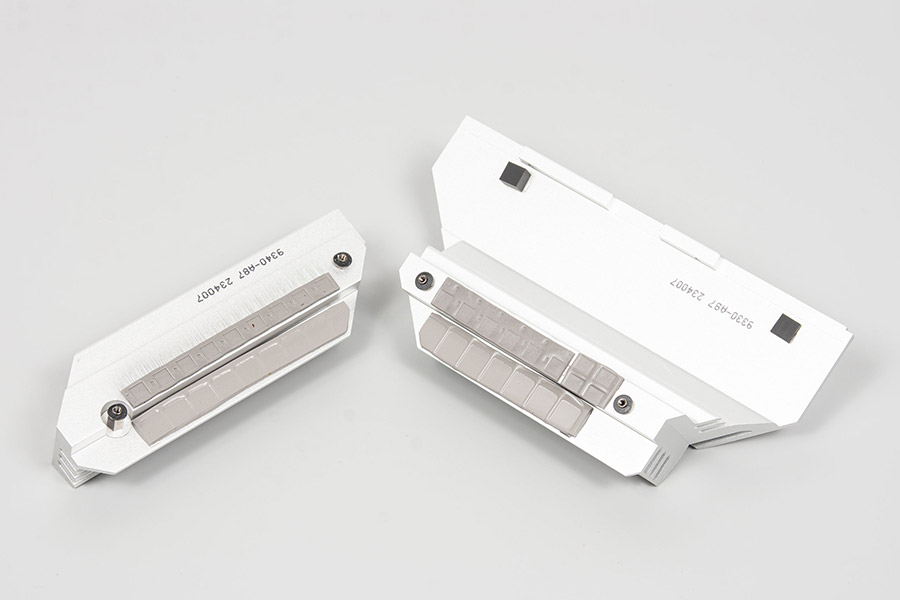

Підсистема живлення процесора охолоджується двома окремими радіаторами, один з яких розширено до зони I/O. Кожен з них фіксується на два гвинти та має контакт з силовими елементами через термопрокладки.

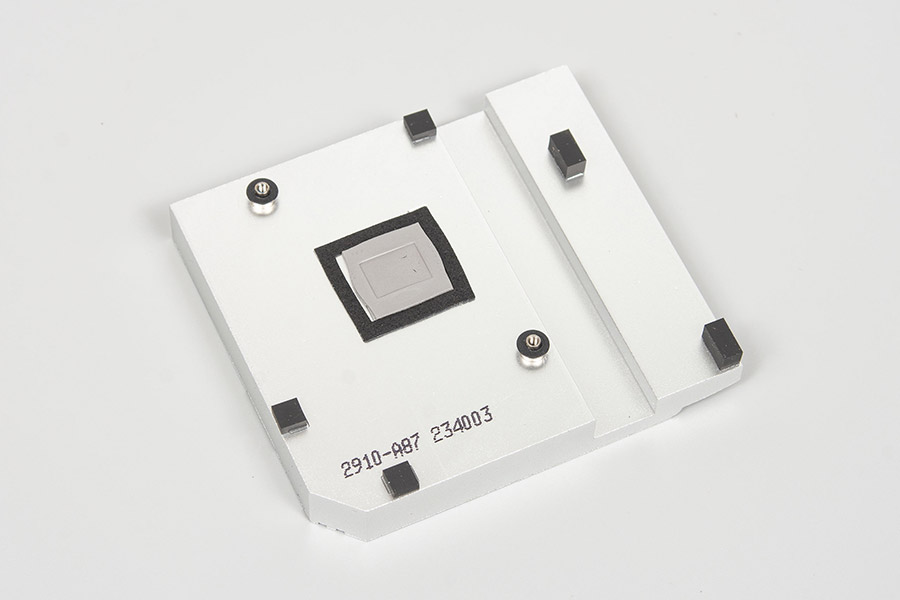

Чипсет охолоджується досить великим радіатором, що фіксується на два гвинти по діагоналі. Контакт з кристалом відбувається через термопрокладку.

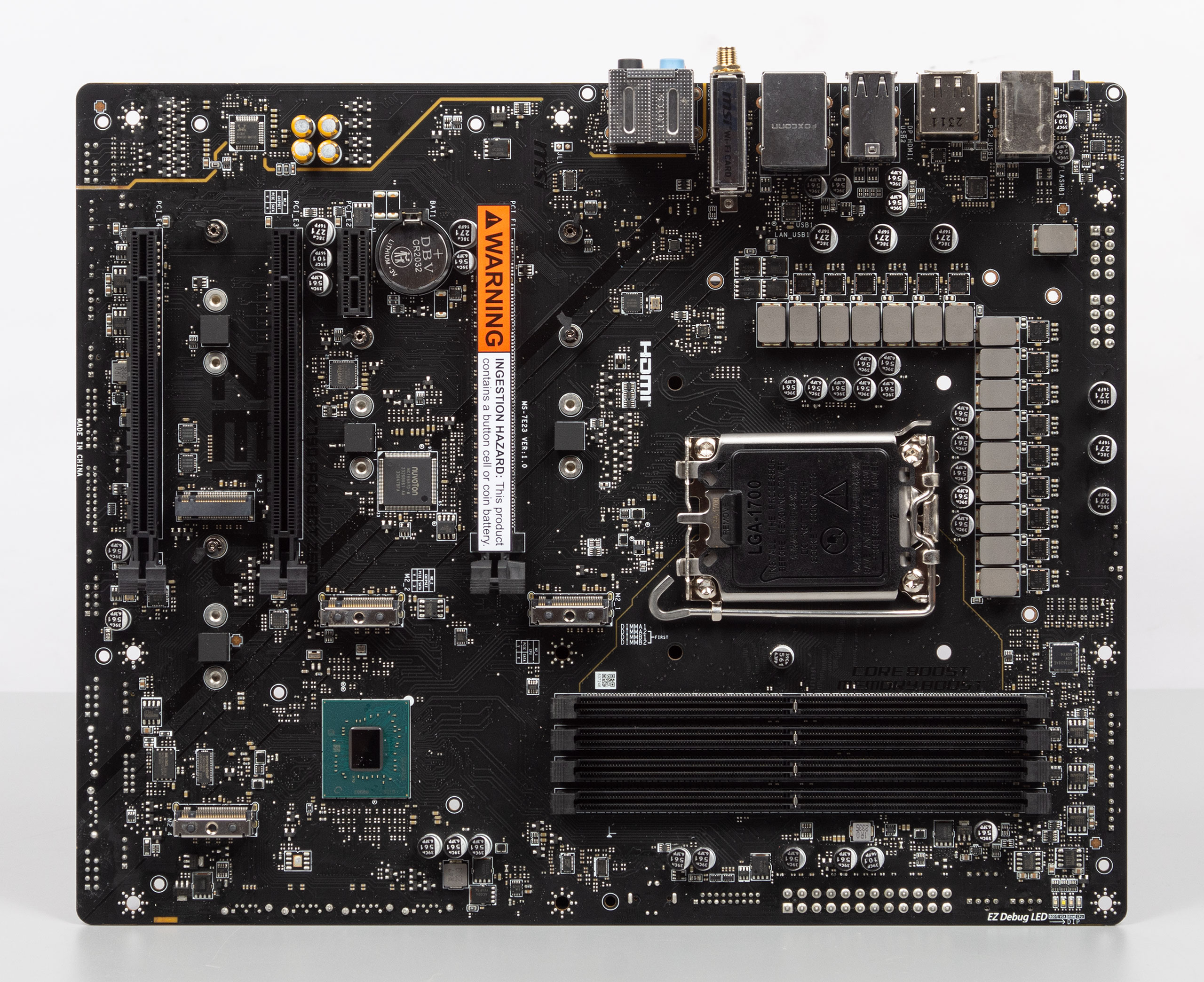

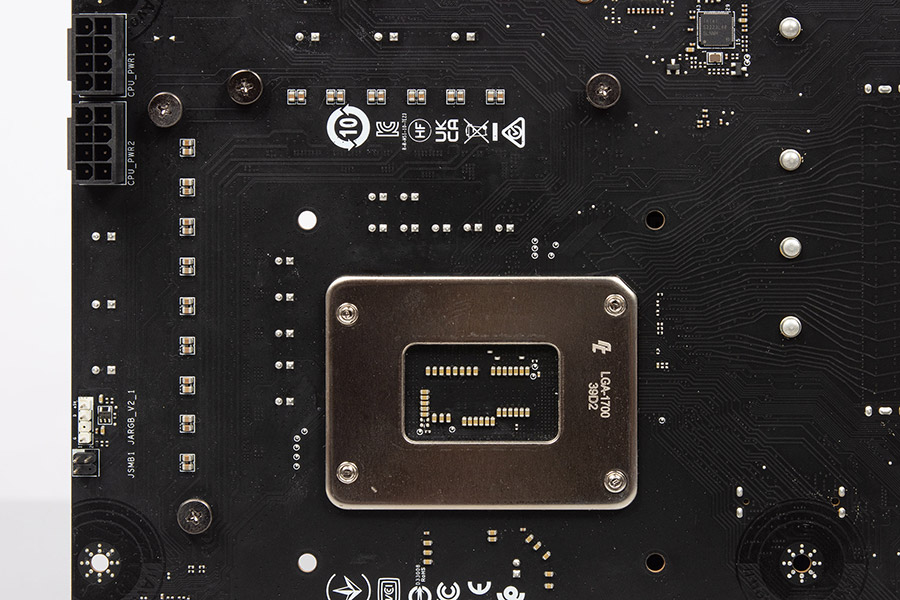

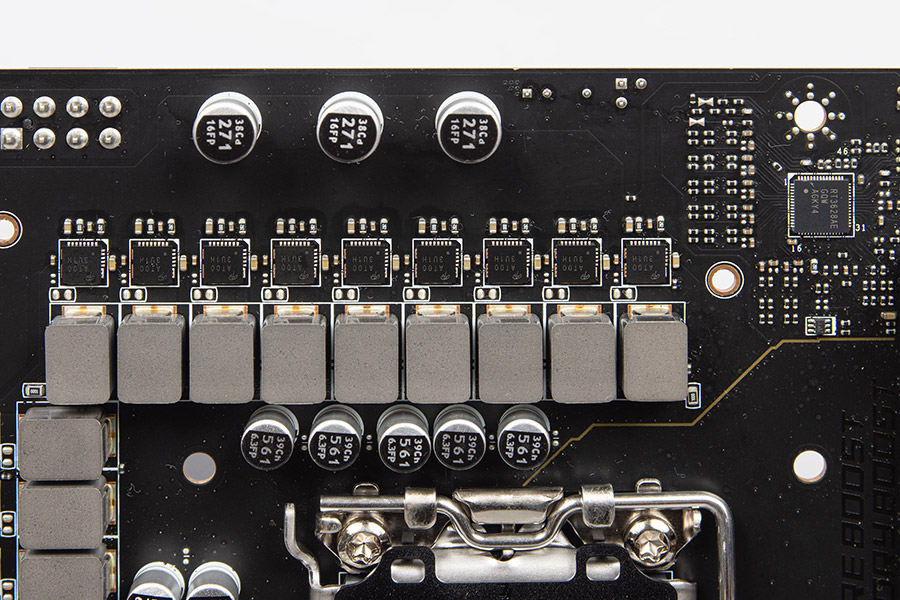

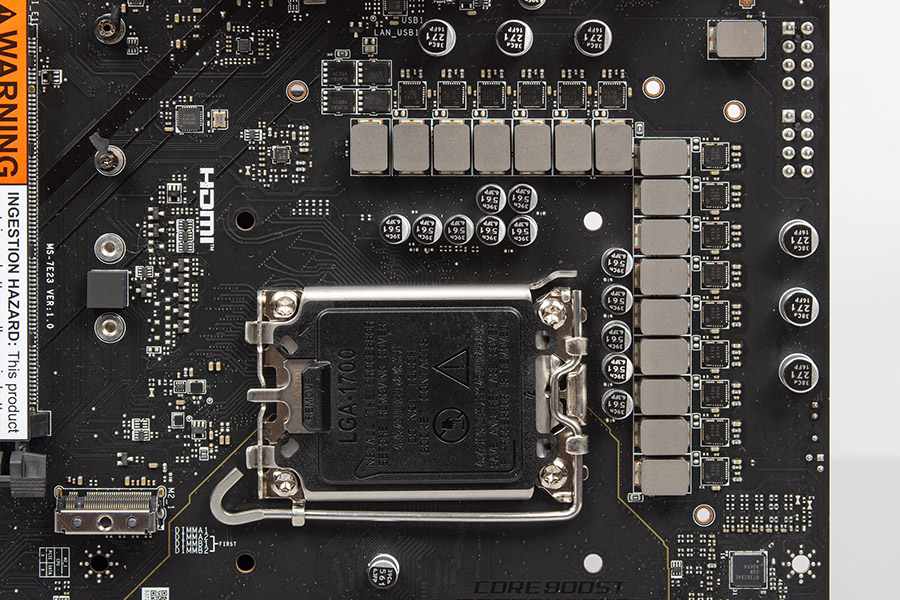

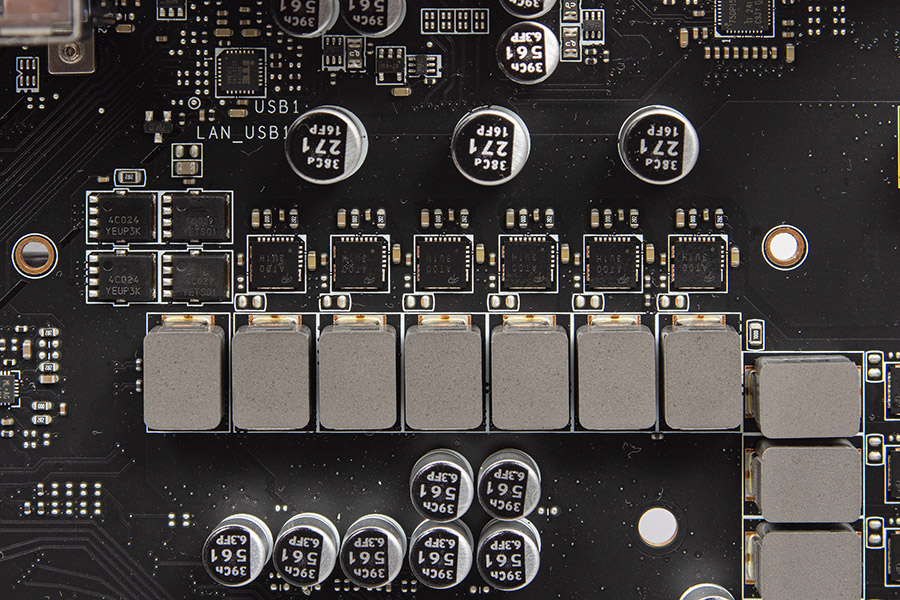

VRM побудовано за схемою 14+1+1 (CPU + IGP + VCCIO). Перетворювач керується двоканальним ШІМ-контролером Richtek Technology RT3628AE. Процесорна група набрана 15 (один для IGP) силовими елементами Alpha and Omega AOZ5016QI, що розраховані на 55 А. Група VCCIO (AUX) розрахована на 78 А та набрана з двох транзисторів ON Semiconductor NTMFS4C024N й двох NTMFS4C029N. Живлення процесора забезпечується двома конекторами EPS12V зі зворотної сторони текстоліту.

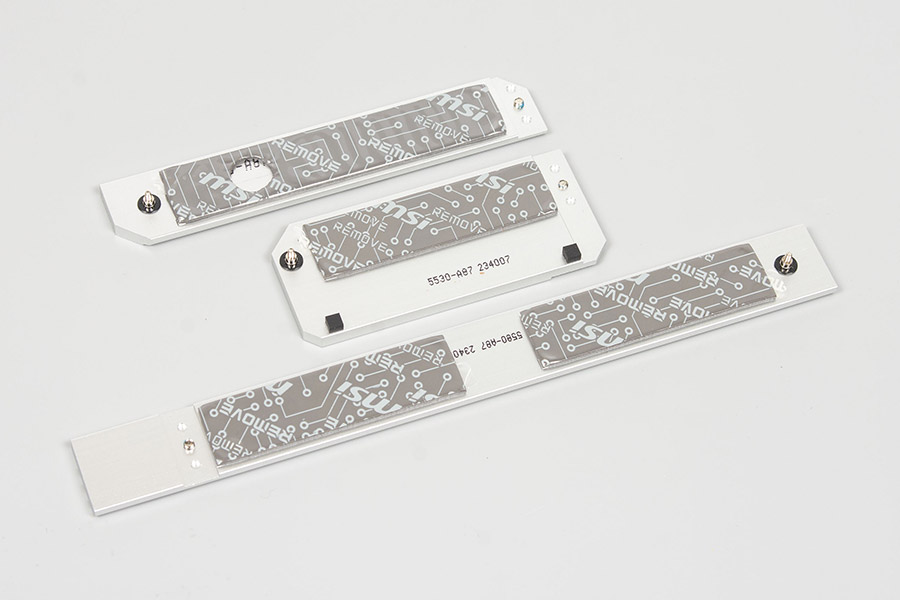

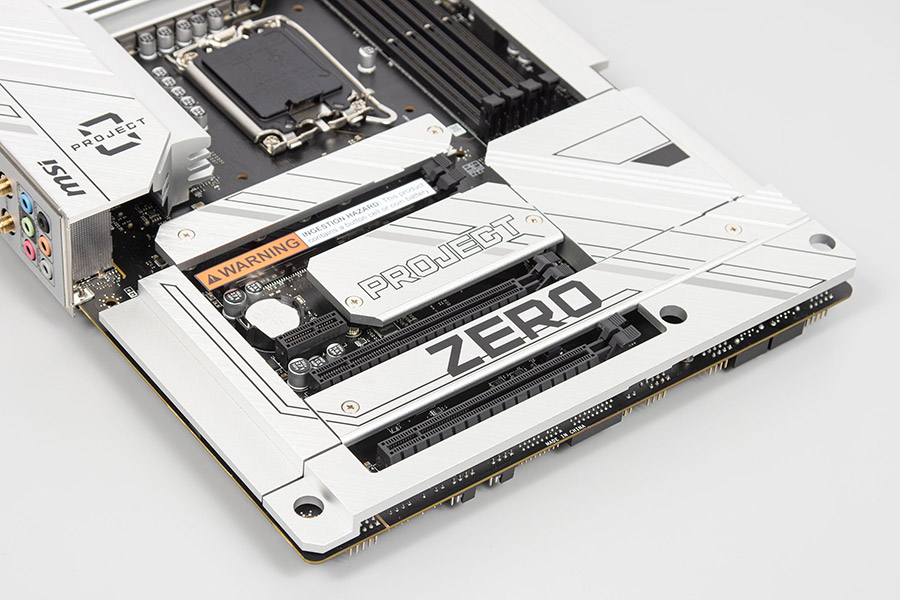

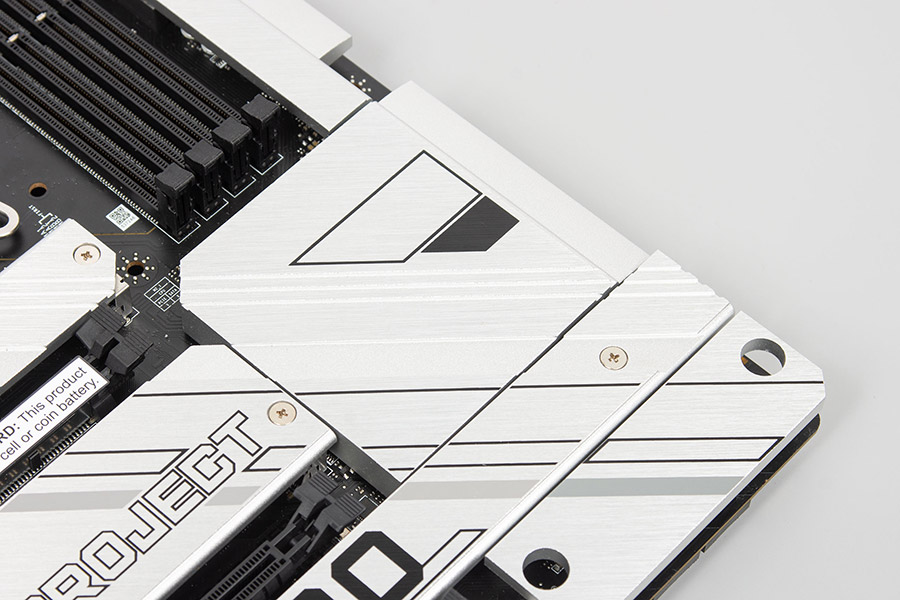

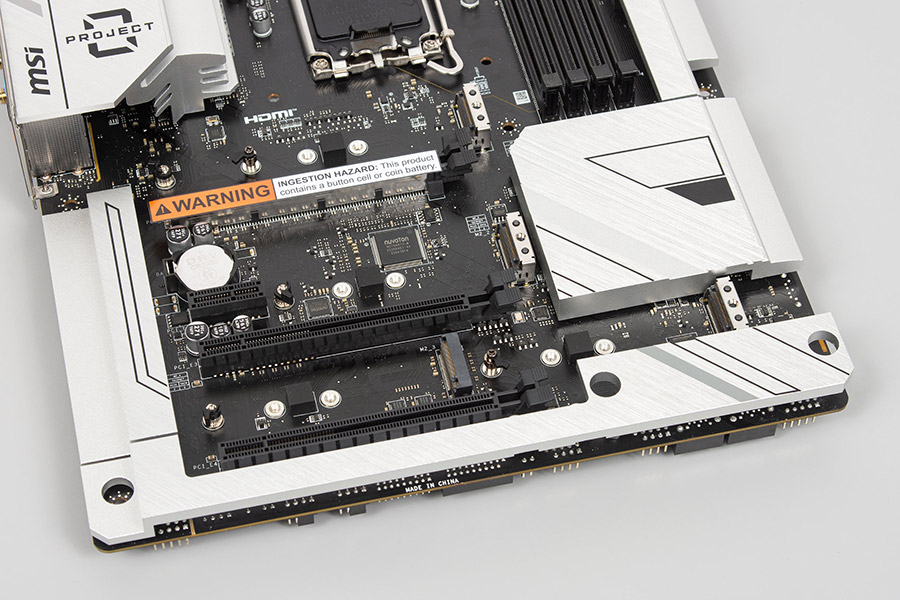

Материнська плата може прийняти на борт до чотирьох накопичувачів M.2 і забезпечити всіх радіаторами для покращення температурного режиму.
Топологія реалізована таким чином:
- M.2_1 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280/22110 (Key M). Під'єднано до CPU;
- M.2_2 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Під'єднано до чипсета;
- M.2_3 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Є підтримка M.2 SATA. Під'єднано до чипсета;
- M.2_4 працює на швидкості PCI-E 4.0 x4. Сумісний з розмірами 2242/2260/2280 (Key M). Є підтримка M.2 SATA Під'єднано до чипсета.

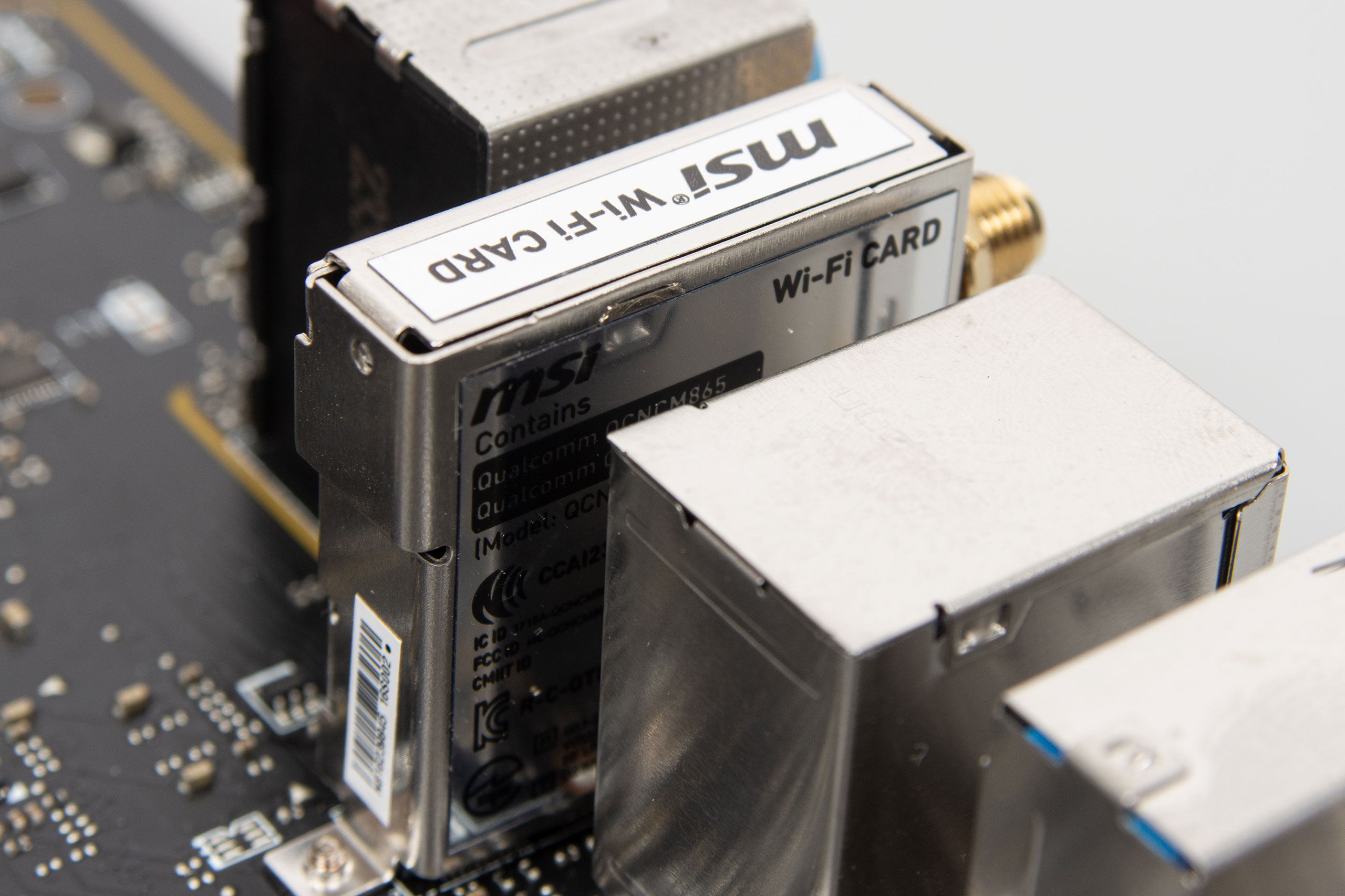

Мережеві можливості представлені у вигляді Intel I225-V для дротового підключення 2.5G, а також Qualcomm FastConnect 7800 NCM865 для Wi-Fi 7. Також присутня підтримка Bluetooth 5.4.

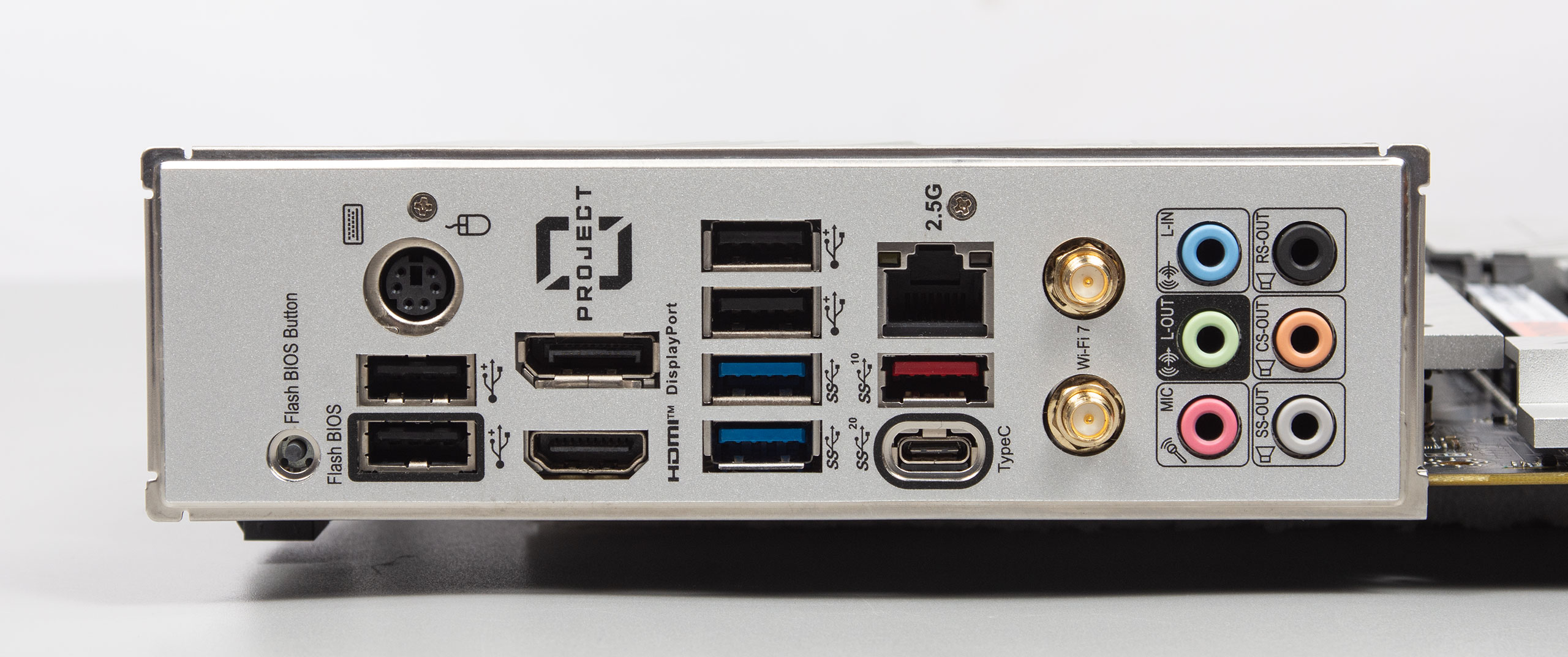

I/O-панель вже має передвстановлену заглушку, з нетипового тут присутня кнопка Flash BIOS. З традиційного:
- x1 DisplayPort (v1.4);
- x1 HDMI (v2.1);
- x4 USB 2.0;
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 USB 3.2 Gen 2 (Type A);
- x2 USB 3.2 Gen 1 (Type A);
- x1 2.5G LAN;
- x2 SMA (для підключення антени Wi-Fi);
- x6 Mini Jack (Line in, Line out, Mic in, SS out, CS out, RS out).
