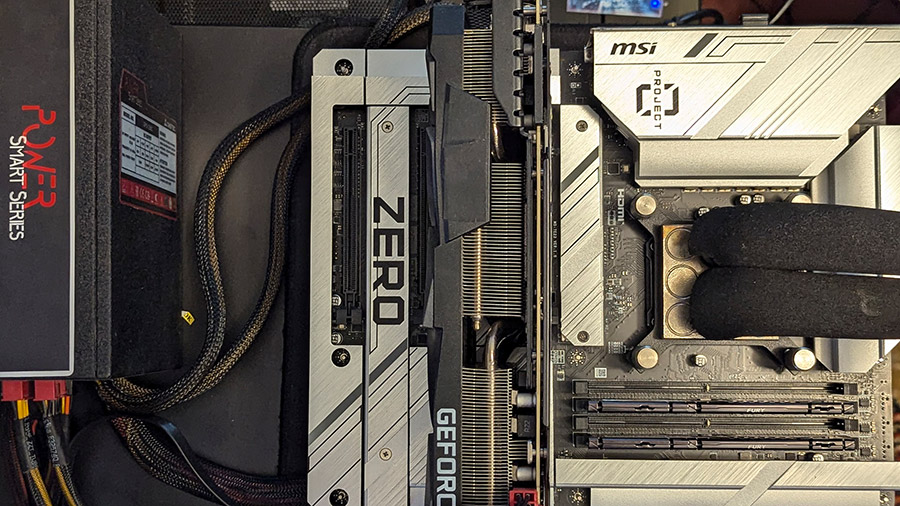

Стенд для тестування
Тестування відбувалося з такими компонентами:

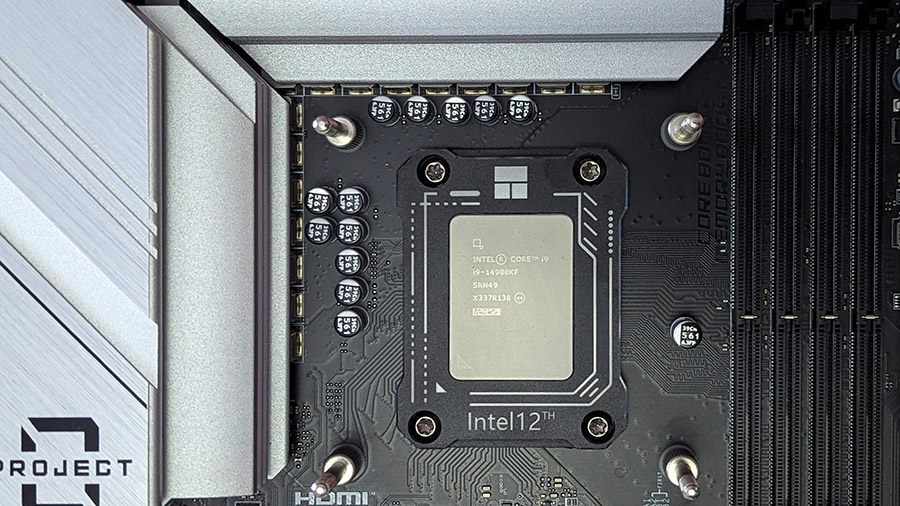

- процесор: Intel Core i9-14900KF;
- система охолодження: контур СВО із чилером;
- материнська плата: MSI Z790 PROJECT ZERO (UEFI E7E23IMS.142);
- пам'ять: Kingston Fury Beast KF560C40BBK2-32 (2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- відеокарта: MSI GeForce RTX 3090 VENTUS 3X 24G OC (Mod firmware 390W GIGABYTE Gaming OC);
- системний накопичувач: Kingston KC3000 1024GB (SKC3000S/1024G);
- накопичувач SATA: Kingston A400 1,92TB (SA400S37/1920G);
- блок живлення: Chieftec GPS-1250C (1250 Вт);
- операційна система: Microsoft Windows 11 Pro 23H2 x64 (22631.3737), актуальні оновлення на момент кінця червня 2024 року.
Склад контуру СВО: водоблок EK-Supremacy Acetal+Nickel, дві помпи Hydor Seltz 1200, чилер Hailea HC-300A, бак води 15 л. Температура в контурі — 15 градусів за Цельсієм.
Методика тестування
Типові налаштування аналогічні OPTIMIZED_DEFAULTS, частота пам'яті, що встановлена в режимі DDR5-5600 з таймінгами JEDEC (максимальна частота без префіксу «OC» в специфікаціях процесора). Управління обертами вентилятора за фабричним налаштуванням — автоматичне. Для наближення до стандартних умов експлуатації в операційній системі Memory_integrity та Core_isolation не вимикалися.
Температура в приміщенні утримувалась на рівні 20 градусів за Цельсієм. Вимір енергоспоживання процесора відбувався через прямий замір EPS12V за допомогою ElmorLabs PMD (Power Measurement Device). Вимір температури фіксувався за програмними датчиками HWINFO, а також з термофото, що було виконано тепловою камерою UNI-T RX-600. Тест являв собою забіг 30 хвилин LinX 0.7.0 (problem size 46290). Кожен бенчмарк запускався п'ять разів, у результатах зазначено середнє арифметичне. Те саме стосується ігор, в них відбувався запис телеметрії (1% low fps + average fps) за допомогою Riva Tuner Statistics Server якщо не було передбачено власного моніторингу в бенчмарках. Ігри тестувались на заводських пресетах мінімальної якості в стандартних бенчмарках.
Тестування
Користувачу доступне повноцінне управління BCLK. Для боротьби з дрейфуванням частоти присутня опція «BCLK 100 MHz Lock On». Материнська плата MSI Z790 PROJECT ZERO підкорила частоту 140 (139,75) МГц, вищі значення не давали завантажити ОС, валідація присутня.
Знімок з екрана роботи плати в простої:
В режимі стрес-тесту заводська автоматика утримує середню частоту за всіма ядрами на рівні 4821 МГц. P-cores працювали в середньому на 5686 МГц, а E-cores на 4389 МГц відповідно.
Коли справа торкнулась розгону, то одразу стало зрозуміло, що багато вичавлювати краще не треба. Шалені рученята зупинились на рівні прискорення одного ядра P-cores до 6100 МГц, а всіх ядер до 5800 МГц. E-cores встановлено на фіксованій частоті 4500 МГц, кеш — на 5000 МГц. Пам’ять працювала в режимі DDR5-6600 CL32-39-39-30 2T, Gear 2. Цей режим довів VRM до 112 градусів пікової температури.
Термофото нижче впорядковано таким чином: простій, навантаження в типовому режимі, навантаження в розгоні.
Тепер подивимось на графіки енергоспоживання та температур:
Результати геймінгу:
Результати бенчмаркінгу:
Результати вузла ОЗП:
Висновки
Можна сміливо заявити, що MSI вдалось зробити файне збалансоване рішення тильного розташування конекторів. З мінусів хочеться зазначити сліпу зону EZ Debug LED, яка в модифікації «Проєкт Нуль» не має жодного сенсу будучи накритою радіатором. Ще одним мінусом стане об’єктивно застарілий аудіокодек ALC897, що виглядає як якийсь жарт по сусідству з тим же модулем Wi-Fi 802.11be. Спірним моментом гарантовано стане останній слот розширення PCI-E, що має формфактор x16, але до нього фізично підведена лише x1 лінія. Це не флагманський продукт і його ціна відповідна. Хоч материнська плата і здатна прийняти на борт найсильніший процесор платформи Intel Core i9-14900KF, все ж не слід дуже сильно розганяти його, адже силова підсистема буде знаходитись на максимумі своїх можливостей. Також у разі сценарію з використанням вищезазначеного процесора обов’язково слід забезпечити якісну вентиляцію в корпусі або продування радіаторів. Фанатам безкорпусних збірок, відкритих стендів на Armaflex і подібному ця плата не підійде, адже її неможливо експлуатувати в такому стилі. Доведеться робити особливий каркас й займатись «колгоспінгом».
Окрім головного величезного плюсу — естетичного вигляду звільненого від шнурків, дротів, кабелів (підкресліть необхідне) користувач додатково отримає у своє розпорядження всі необхідні інтерфейси та стандарти на кшталт Wi-Fi 7, 2.5G Ethernet, PCIe 5.0, USB 3.2 2x2.
MSI Z790 PROJECT ZERO — це якісний і збалансований представник дизайну «back-connect», що чудово впишеться в багатий спектр збірок різного рівня продуктивності.
