Огляд і тестування бездротового маршрутизатора ASUS TUF Gaming AX3000 V2 з підтримкою Wi-Fi 6 та 2.5G Ethernet для заощадливих геймерів

Більшість наших читачів обізнані щодо лінійки ASUS Republic of Gamers, в яку входять продукти для любителів комп’ютерних ігор і ентузіастів оверклокінгу. Такі пристрої не тільки мають яскравий дизайн із неодмінним RGB-підсвічуванням, але й пропонують підсилену елементну базу, яка дозволяє встановлювати агресивні режими швидкодії для підвищення продуктивності. Втім, модельний ряд ROG досить дорогий, тому для тих користувачів, які шукають надійні й довговічні пристрої геймерської направленості за привабливою ціною, компанія ASUS пропонує серію TUF Gaming. До неї входять материнські плати, ноутбуки, стаціонарні комп’ютери, корпуси, клавіатури та багато іншого. Кожен з пристроїв серії TUF Gaming пропонує геймерські функції, виділяється оригінальним дизайном і піддається ретельним тестам якості, що забезпечує їх довговічність, апаратну сумісність і естетичну гармонію. Зокрема, в лінійці TUF Gaming присутнє й мережеве обладнання, таке як бездротовий маршрутизатор ASUS TUF Gaming AX3000 V2 (TUF-AX3000 V2). Слід зазначити, що це вже друга версія досить вдалої моделі TUF-AX3000, яка була представлена навесні 2020 року.

Серед аналогів цей пристрій, який належить до класу AX3000, вирізняється рядом конструктивних особливостей, спрямованих на підвищення надійності, і набором функцій, призначених для прискорення трафіку комп’ютерних ігор. Про ці та інші особливості читачі зможуть дізнатися в процесі сьогоднішнього огляду після ознайомлення зі специфікаціями ASUS TUF-AX3000 V2.

* — висота з урахуванням довжини антен

Комплект постачання

В роздрібній мережі бездротовий маршрутизатор продається в картонній коробці значних габаритів. В нашому випадку зовнішній вигляд упаковки постраждав в процесі логістики, проте, сам пристрій і комплект постачання залишилися неушкодженими. На фронтальній стороні коробки на чорно-сірому тлі зображено ASUS TUF-AX3000 V2 і нанесено найменування моделі, а логотипи TUF Gaming і Wi-Fi 6 означають приналежність до однойменної серії та підтримку бездротових мереж стандарту IEEE 802.11ax.

Тильна сторона коробки містить подробиці щодо наявності в продукту високошвидкісного порту 2.5G Ethernet для підключення до провайдера Інтернет на швидкості 2500 Мбіт/с, підтримку технології AiMesh і функції Open NAT, про які буде згадано при розгляді керівного програмного забезпечення.

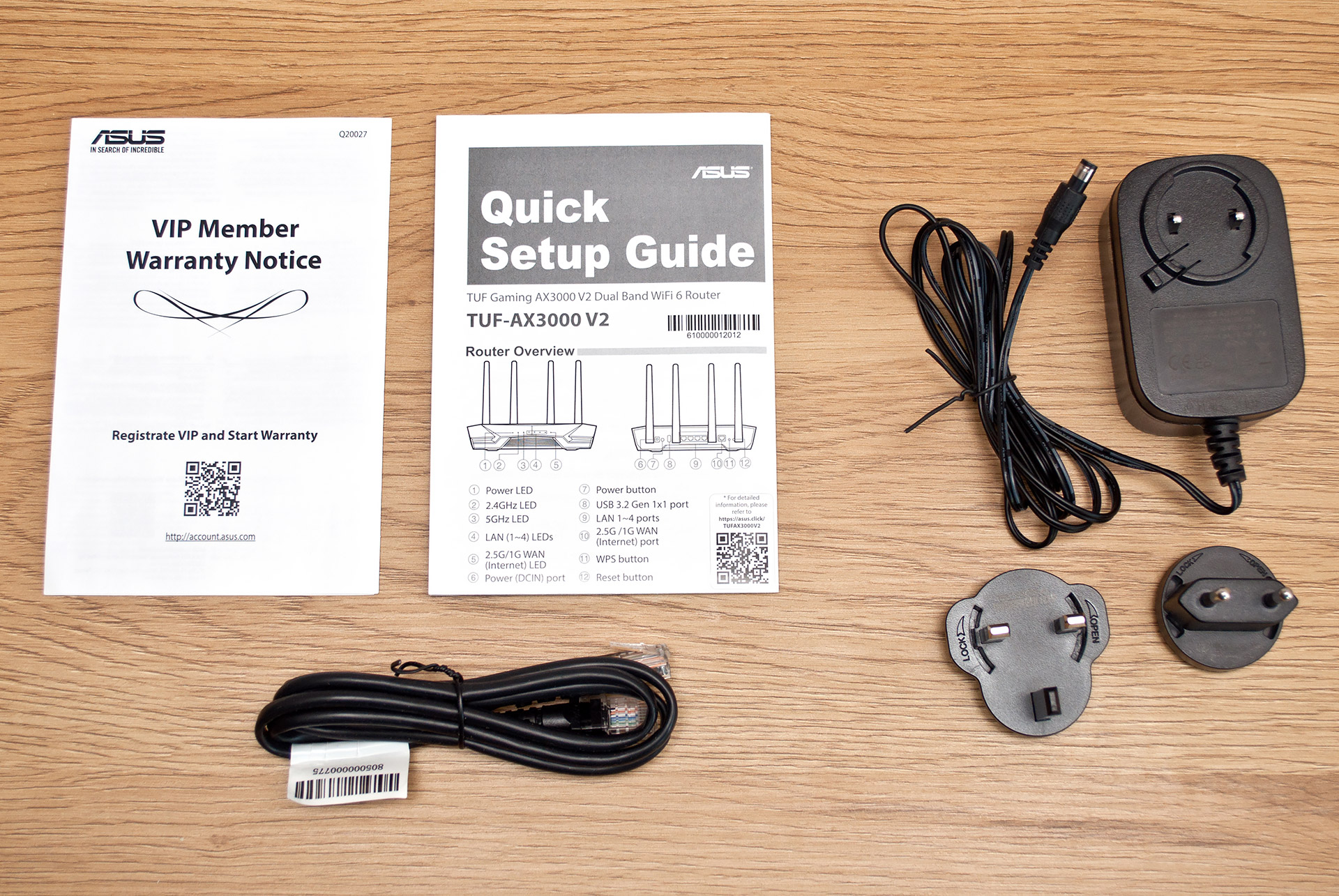

Комплект постачання TUF Gaming AX3000 V2 містить:

• паперові настанову користувача і гарантійний талон;
• патч-корд Cat-5e довжиною 1 м;
• мережевий блок живлення S18Y1X-120A150-C4 потужністю 18 Вт з вихідною напругою 12 В при силі струму 1,5 А;
• пару змінних штепсельних вилок «Type C» та «Type G».

Дизайн

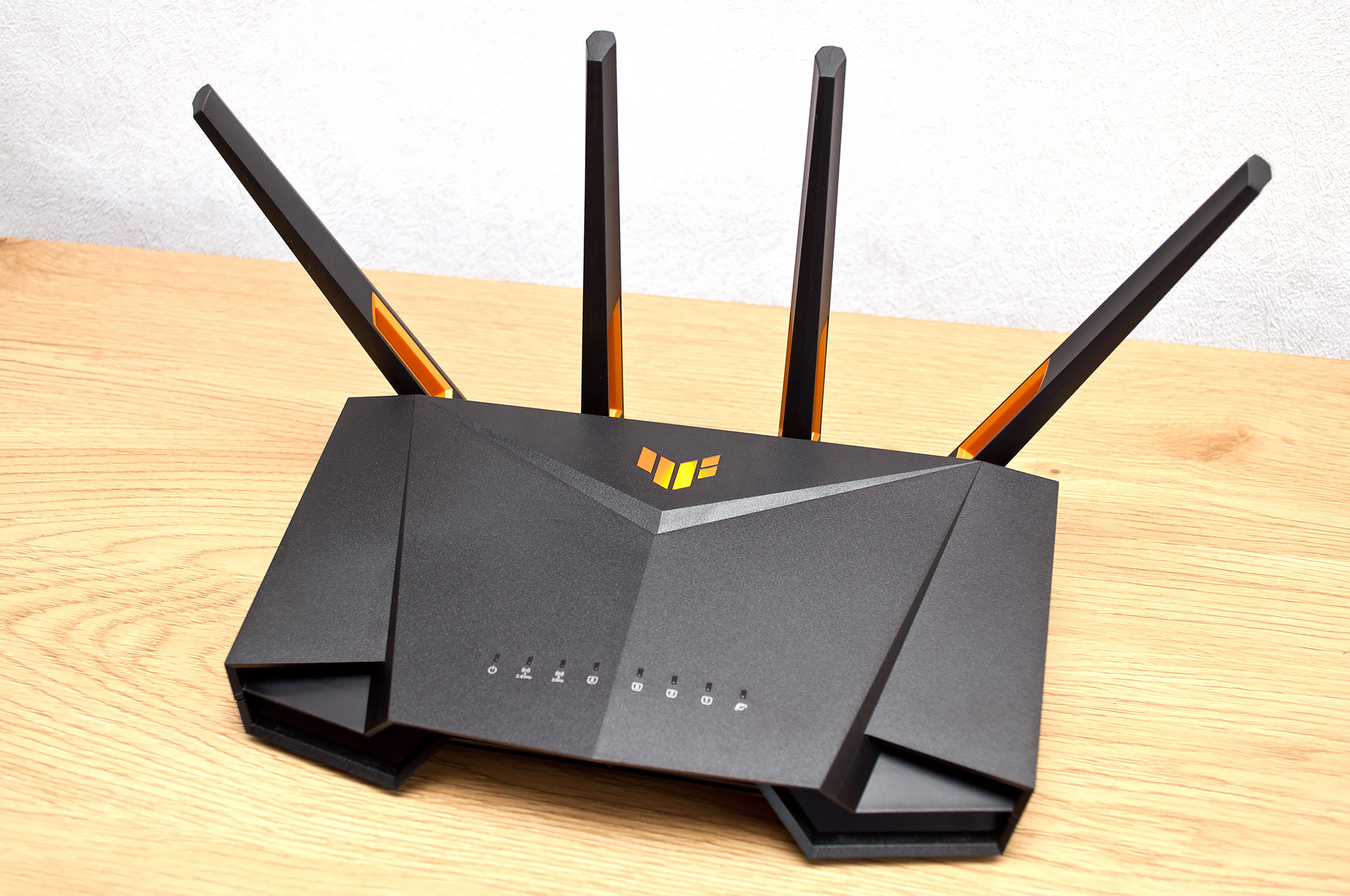

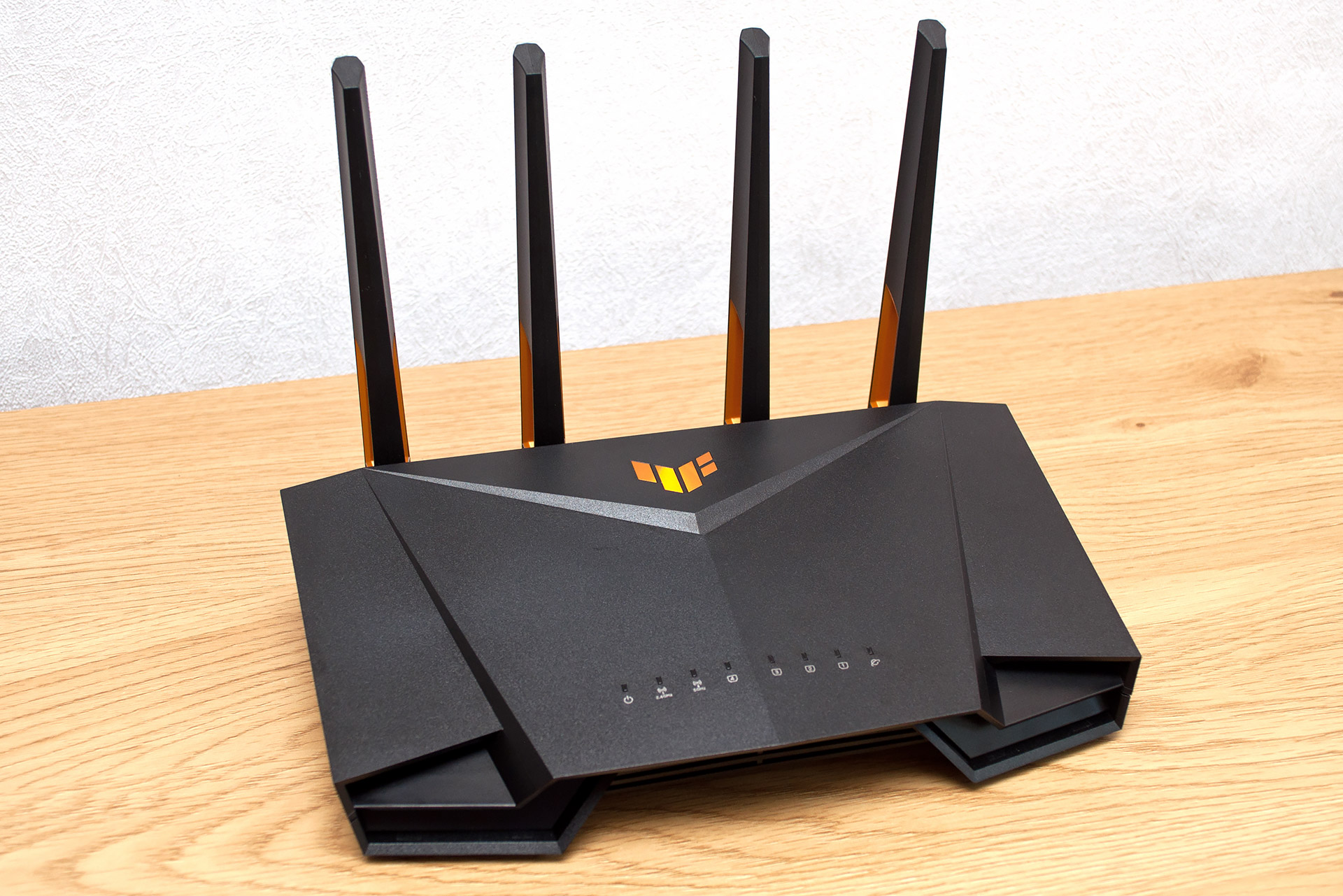

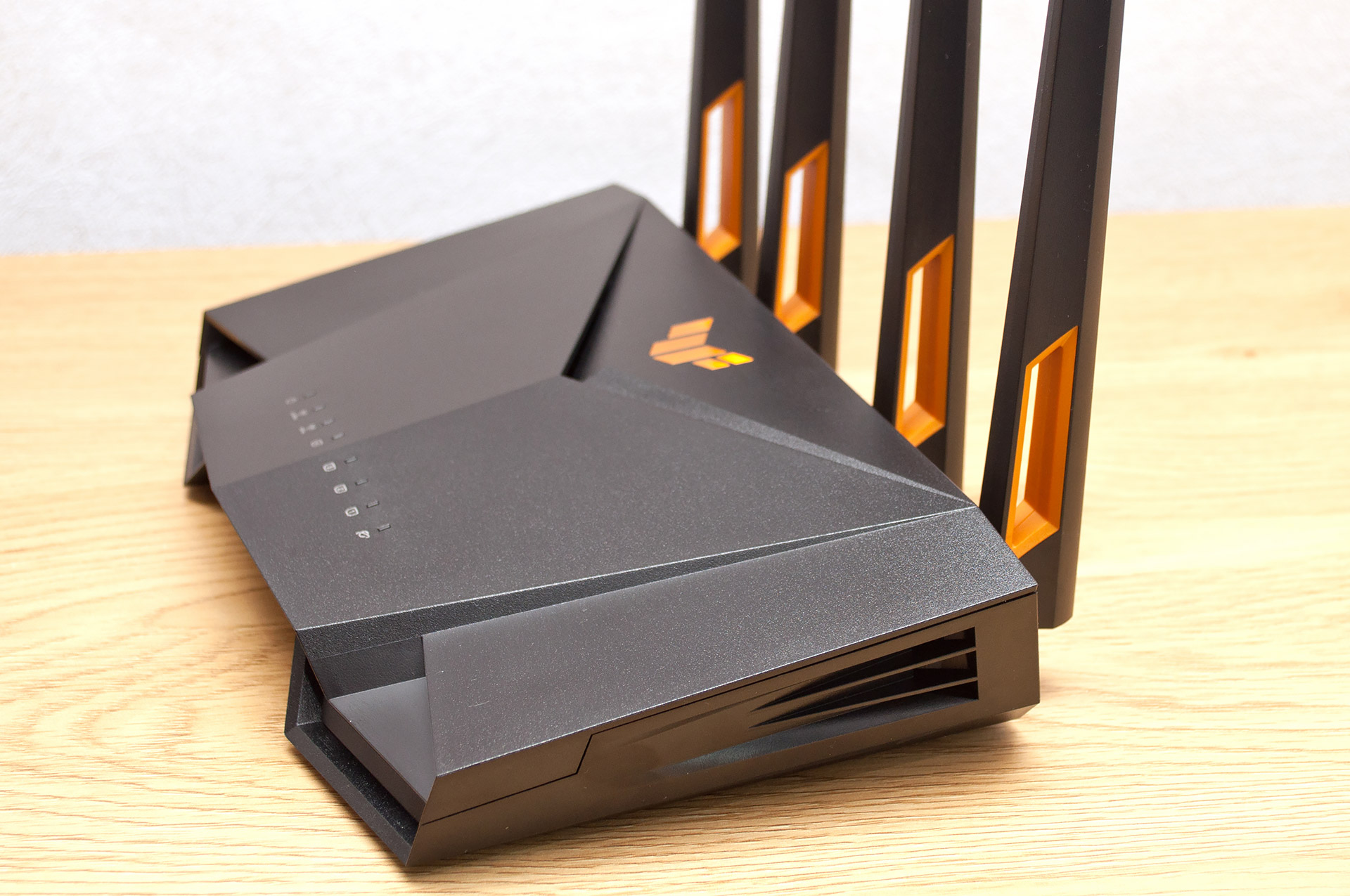

У той час коли дизайн корпусу RT-AX82U нагадує космічний корабель із кіносаги «Зоряні війни» зовнішній вигляд ASUS TUF Gaming AX3000 V2 створює асоціації із футуристичним спортивним автомобілем. Стрімкі лінії, що перетинають верхню кришку, утворюють складні форми, а широка вентиляційна решітка ще більше підсилює подібність до спорткара. Корпус виконаний із чорного шершавого пластику, єдиний яскравий елемент — логотип TUG Gaming — розташований вздовж осі симетрії верхньої кришки ближче зо задньої панелі. Бездротовий маршрутизатор має розміри 265x175x60 мм, антени в робочому положенні збільшують його висоту до 190 мм, а маса продукту становить 547 г.

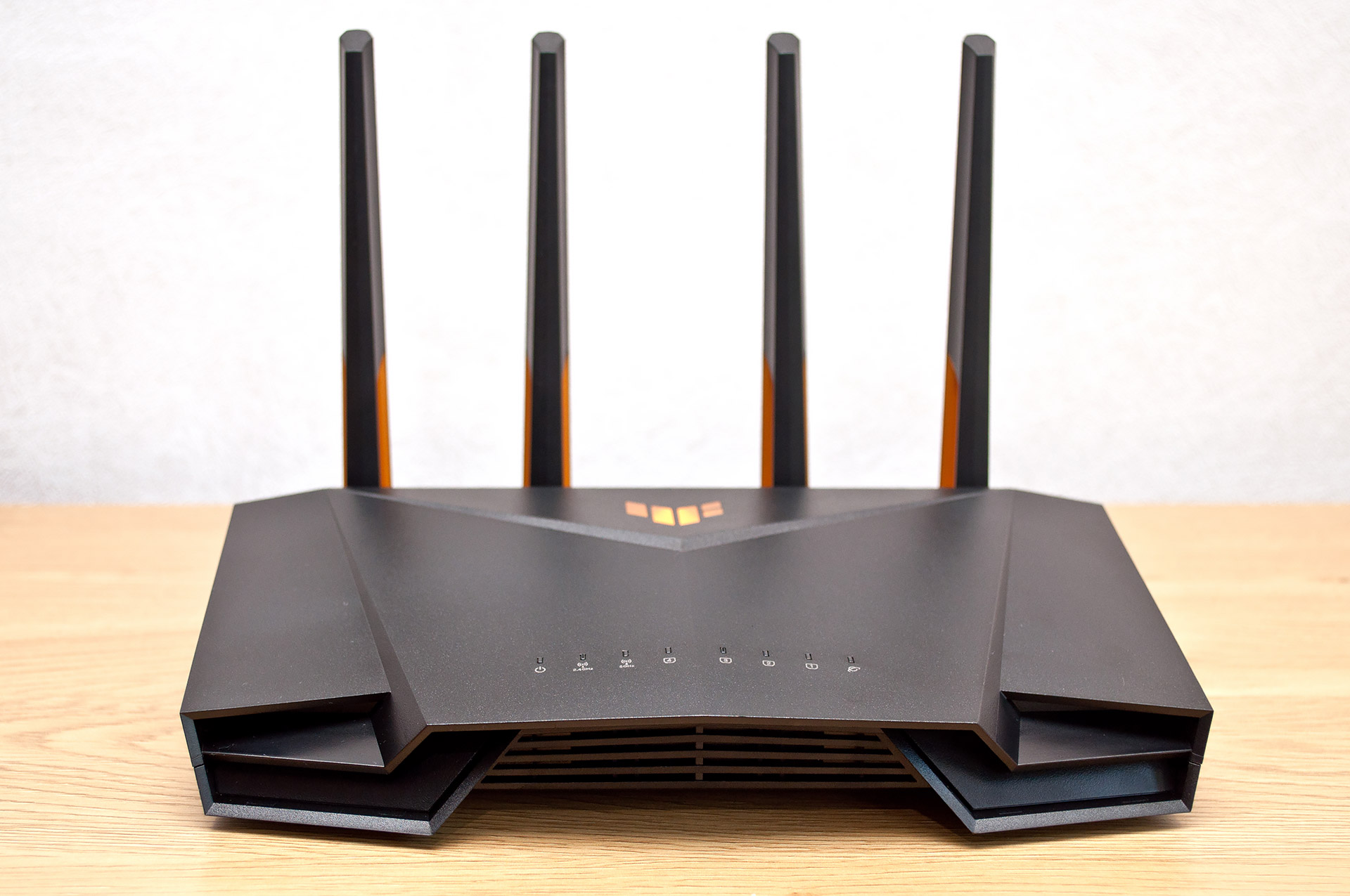

Ближче до переднього краю верхньої кришки вишикувалися вряд вісім світлодіодів, які сигналізують про наявність живлення, активність бездротових мереж в діапазонах 2,4 ГГц і 5 ГГц, статус використання чотирьох портів LAN та одного WAN. Світлодіоди випромінюють біле світло помірної яскравості, а за наявності бажання індикацію можна повністю відключити із меню налаштування.

Бокові грані симетричні та позбавлені будь-яких органів керування, зате, несуть на собі вентиляційні решітки для доступу свіжого повітря.

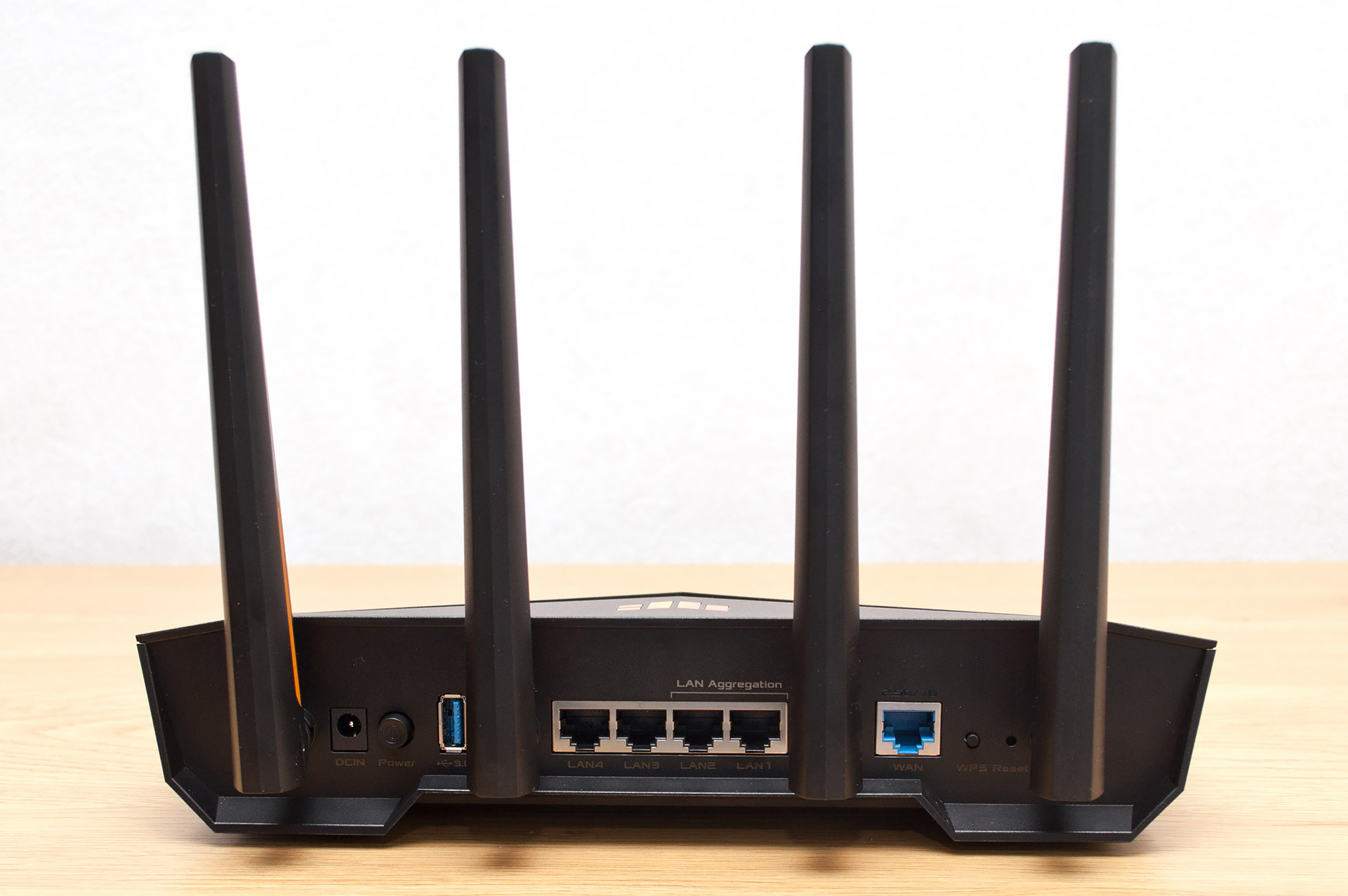

На задній панелі розташувалися шарніри чотирьох антен Wi-Fi — по дві на кожний з частотних діапазонів 2,4 ГГц та 5 ГГц. Антени виконані невід’ємно від корпусу, на думку виробника це підвищую надійність конструкції, але, з іншого боку, не дозволяє під'єднати зовнішні антено-фідерні пристрої зі стандартними ВЧ-роз’ємами SMA. Окрім антен на задній панелі знаходяться гніздо для підключення зовнішнього джерела електроживлення, кнопка включення і роз’єм USB 3.2 Gen 1. Далі слідують чотири LAN-порти Gigabit Ethernet, причому, перший і другий можна об’єднувати в режимі 802.11ad для подвоєння пропускної здатності, а також роз’єм WAN в конструктиві RJ-45 для підключення до Інтернет-провайдера. Порт WAN підтримує швидкість 2500 Мбіт/с, що обіцяє стати загальновживаним стандартом в найближчі роки. Слід зазначити, що мережеві порти мають металеві корпуси, що також має позитивний вплив на довговічність. Врешті-решт, на задній панелі присутні кнопки WPS для активації функції швидкого підключення бездротових клієнтів та Reset для скидання до заводських налаштувань. До речі, на кнопку WPS в меню керування можна призначити відключення радіопередавачів або управління світлодіодною підсвіткою.

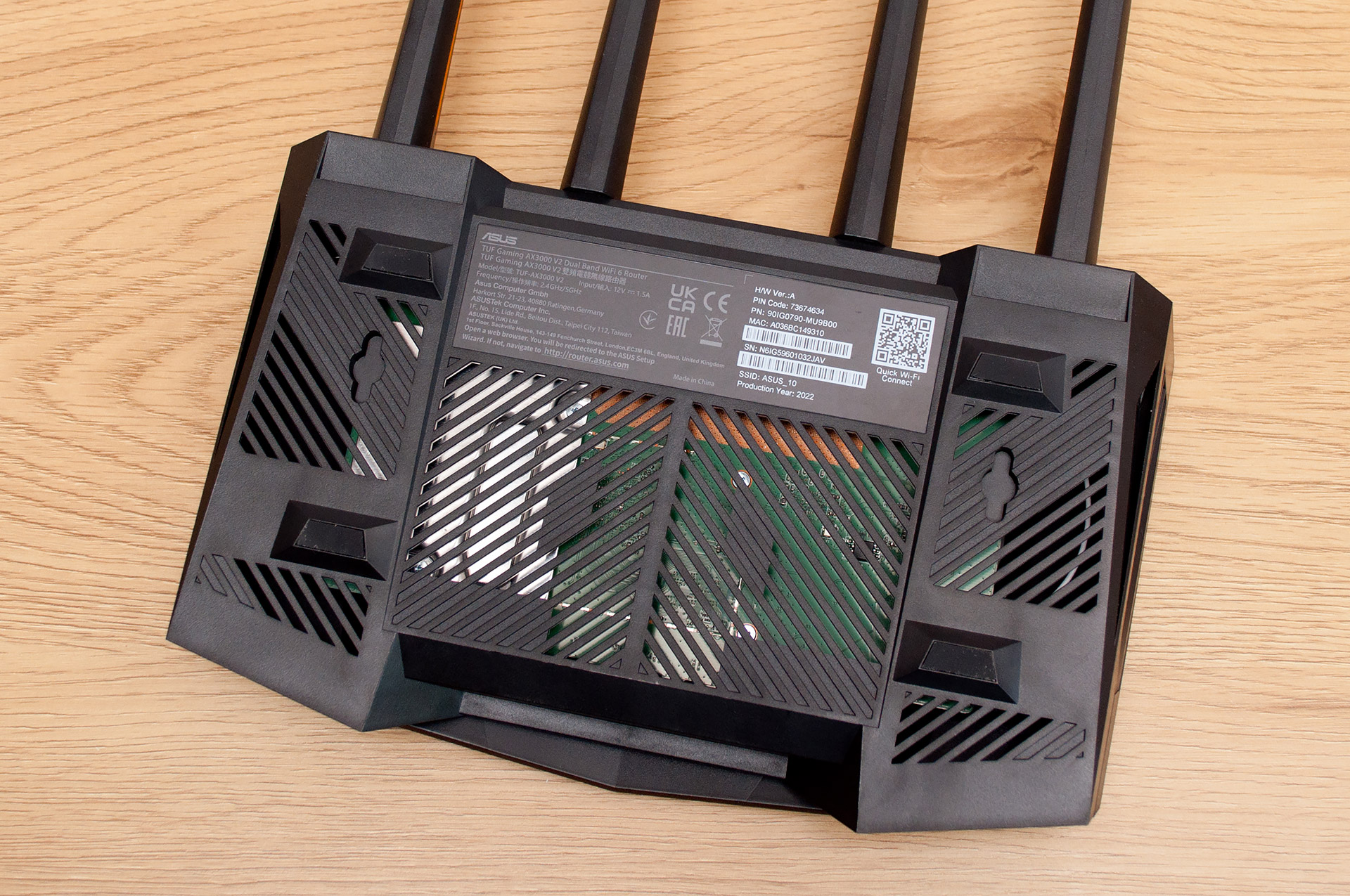

Нижня кришка вкрита суцільним мереживом вентиляційних решіток, скрізь які повітря вільно потрапляє всередину корпусу, а ближче до задньої панелі видніється пластикова наліпка зі службовою інформацією. Під ним помітні отвори для кріплення бездротового маршрутизатора на стіну, а ближче до кутів знаходяться гумові накладки, які грають роль ніжок.

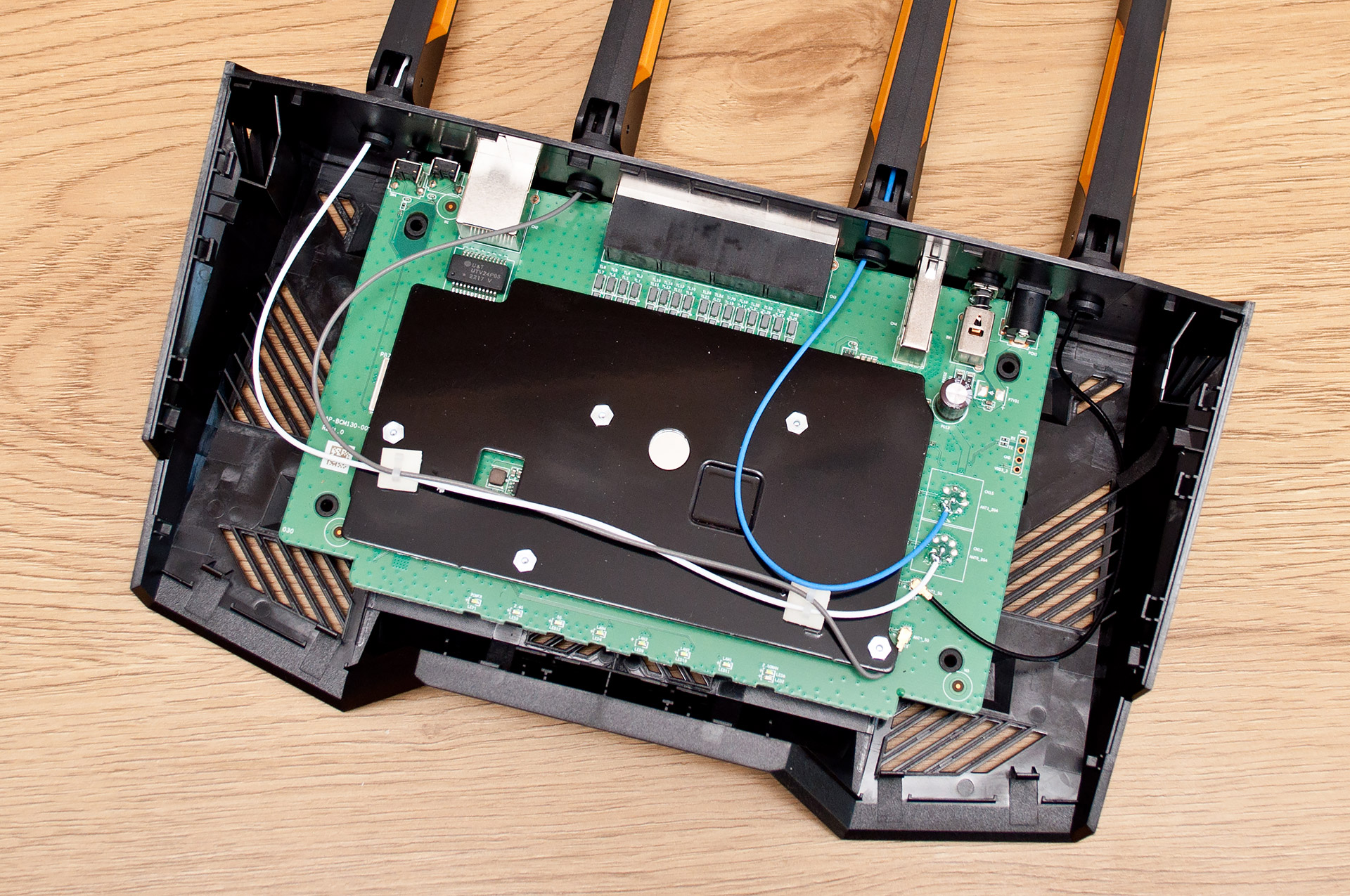

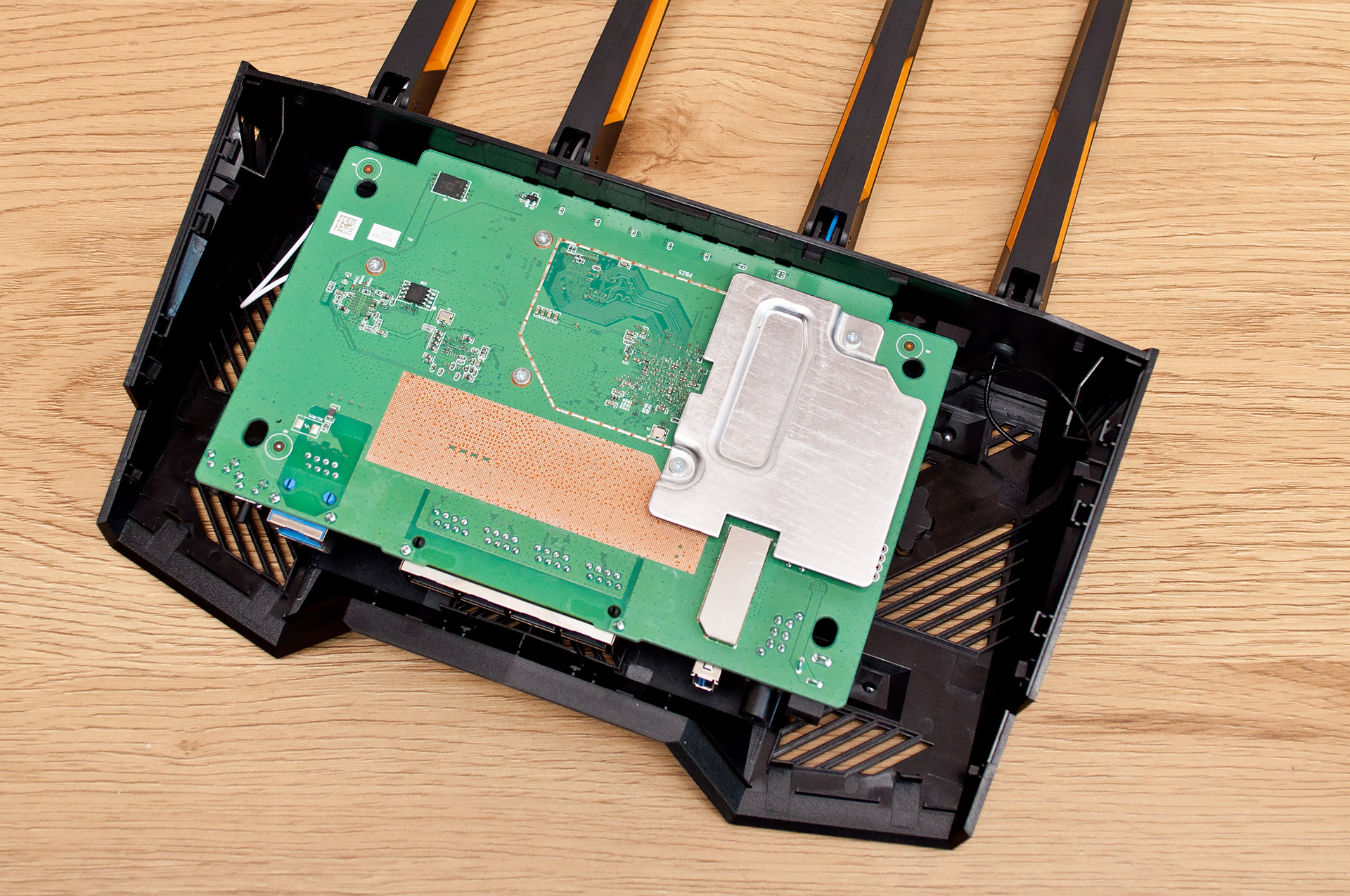

На відміну від багатьох сучасних пристроїв ASUS TUF-AX3000 V2 не пручається спробам потрапити всередину, для цього достатньо обережно зняти гумові ніжки та відвернути гвинти, що сховані під ними. Більшу частину внутрішнього простору займає друкована плата, вкрита металевою пластиною системи охолодження чорного кольору. Виробник обіцяє наявність «нанокарбонового» покриття для покращення відводу тепла, і хоча така конструкція виглядає досить скромно температура центрального процесора в процесі тестування не перевищила 63°С навіть в самих важких режимах. Скоріш за все свою частку в такі результати внесла й енергоефективна платформа, енергоспоживання якої становило від 6 до 9,5 Вт в залежності від рівня навантаження.

Зі зворотного боку PCB також знаходиться невеличка алюмінієва пластина, що служить для додаткового відводу тепла.

Щодо апаратної складової, то в TUF Gaming AX3000 V2 використовується SoC Broadcom BCM6756 з тактовою частотою 1700 МГц, якій акомпанує ОЗП DDR3 обсягом 512 МБ та ПЗУ SLC NAND Flash місткістю 256 МБ. В складі BCM6756 містяться чотири обчислювальних ядра з архітектурою ARM-A7, 16-бітний контролер ОЗП стандартів DDR3 та DDR4, а також два інтерфейси USB. «Система-на-чіпі» забезпечує роботу одного порту Gigabit Ethernet (LAN1) і двох комунікаційних інтерфейсів HSGMII та RGMII зі швидкостями 2500 Мбіт/с та 1000 Мбіт/с. До першого з них під’єднаний контролер фізичного рівня MaxLinear GPY211, що відповідає за роботу порту WAN 2.5G Ethernet, а другий слугує для роботи комутатора Broadcom BCM53134, до якого підключені порти LAN2–LAN4. Окрім переліченого вище SoC BCM6756 у своєму складі містить два радіомодулі Wi-Fi, причому, обидва з них сумісні з IEEE 802.11ax із підтримкою технологій beamforming, MU-MIMO та OFDMA для підвищення продуктивності при одночасній роботі декількох клієнтів. Бездротові модулі функціонують в режимі MIMO 2T2R, що забезпечує пропускну здатність Wi-Fi 6 для частоти 2,4 ГГц на рівні 574 Мбіт/с, тоді як в діапазоні 5 ГГц завдяки підтримці смуги в 160 МГц швидкість може сягати 2402 Мбіт/с. Втім, реальну швидкодію покаже тестування, з яким читачі зможуть ознайомитись після огляду керуючого програмного забезпечення.

Прошивка та комплектне ПЗ

Традиційно для бездротових маршрутизаторів ASUS як прошивку TUF-AX3000 V2 використовує ASUSWRT на базі операційної системи Linux. Організація і наповнення нагадують про інші моделі виробника, тоді як графічний інтерфейс отримав унікальну палітру кольорів за мотивами серії TUF Gaming. Після першого включення користувачів зустрічає майстер налаштування Quick Internet Setup, за допомогою якого можна швидко підготувати пристрій до роботи.

Головний екран меню керування зветься Network Map, тут відображається схема мережі, а в правій частині знаходяться інформаційні панелі, на яких зібрані статуси бездротових мереж, використання ресурсів SoC, RAM та фізичних портів, підключення WAN, USB-накопичувача і перелік клієнтів локальної мережі.

Розділ AiMesh відповідає за налаштування технології, яка дозволяє об’єднати декілька сумісних бездротових маршрутизаторів в єдину мережу для розширення покриття. Згідно з інформацією від вендора підтримку AiMesh мають майже всі сучасні роутери ASUS.

Завдяки функції Guest Network користувачі можуть створити до шести гостьових мереж Wi-Fi — по три в кожному з діапазонів 2,4 ГГц та 5 ГГц.

Розділ AiProtection містить органи керування однойменною технологією кіберзахисту, в розробці якої брали участь фахівці компанії Trend Micro. AiProtection дозволяє оцінити налаштування маршрутизатора з точку зору інформаційної безпеки і надати поради з її покращення, блокувати доступ до ресурсів зі шкідливим контентом, захищати клієнтів від зовнішніх атак, а також ізолювати інфіковані пристрої локальної мережі. Для своєї роботи AiProtection використовує базу даних сигнатур, які автоматично оновлюються протягом всього життєвого циклу продукту.

ASUS TUF Gaming AX3000 V2 пропонує потужні інструменти з батьківського контролю, які містяться в підменю Parental Control. Саме тут задаються обмеження доступу клієнтів до певних категорій контенту або повністю блокується доступ в Інтернет за розкладом.

Ігрові можливості бездротового маршрутизатора зосереджені на вкладці Game Boost. Завдяки Gear Acceleration можна підвищити пріоритет мережевих пакетів від будь-якого клієнта, Mobile Gaming Mode, що вимагає встановлення додатка ASUS Router, забезпечує прискорення ігрового трафіку від мобільних пристроїв. І, нарешті, Open NAT дозволяє швидко налаштувати маршрутизацію для більшості популярних онлайн-проєктів.

Розділ Adaptive QoS відповідає за контроль пропускної здатності для кожного з клієнтів, дозволяє управляти функцією QoS, яка служить для встановлення пріоритету трафіку, і переглядати історію відвідання web-сайтів, а також вимірювати швидкість підключення до мережі Інтернет.

Контроль використання трафіку в розрізі клієнтів та застосунків покладений на підменю Traffic Analyzer, де також відображається утилізація фізичних мережевих інтерфейсів.

Для роботи з різноманітною периферією слугує вкладка USB Application, де налаштовується робота мультимедійних і файлових серверів, мережевого драйвера для принтерів, а також використання модемів і смартфонів для доступу в Інтернет.

Власники комп’ютерів Apple на базі MacOS можуть скористатися сервісом резервного копіювання Time Machine, а функція AiCloud 2.0 дозволяє організувати доступ до файлів, що зберігаються на змінних носіях або клієнтах локальної мережі з Інтернет та запровадити резервне копіювання даних до хмарного сервісу ASUS Webstorage.

В розділі Wireless зібрані різноманітні налаштування модулів Wi-Fi, функції WPS (Wireless Protected Setup), режиму роботи медіамосту, фільтрації клієнтів за МАС-адресами, підключення до зовнішнього RADIUS-сервера і багато іншого.

Вкладка LAN як слідує з назви відповідає за конфігурацію локальної мережі, в тому числі сервера DHCP, статичних маршрутів, специфічних параметрів IPTV та керування вбудованим комутатором, який дозволяє включити на портах LAN1 та LAN2 режим Link Aggregation для об’єднання їх пропускної здатності.

Налаштування підключення до мережі Інтернет відбувається в підменю WAN. Окрім базових можливостей користувачі можуть обрати для підвищення безпеки альтернативний DNS-сервер, скористатися режимом Dual WAN для резервування підключення або збільшення пропускної здатності, сконфігурувати Port triggering і Port Forwarding. Також, ASUS TUF-AX3000 V2 дозволяє створити «демілітаризовану зону», скористатися сервісом Dynamic DNS, котрий в деяких випадках може замінити «білу» статичну IP-адресу, і налаштувати виключення для роботи NAT.

Можливості інтеграції в екосистему розумного будинку Amazon Alexa і виконання різноманітних сценаріїв IFTTT зосереджені в розділі Alexa&IFTTT, а призначення вкладки IPv6 — налаштування протоколу перспективної мережевої адресації для з’єднання з провайдером Інтернет.

Бездротовий маршрутизатор дозволяє працювати в якості VPN-серверу з протоколами PPTP, OpenVPN та IPSec, а завдяки функції VPN Fusion можна налаштувати підключення до зовнішніх серверів VPN стандартів PPTP, L2TP та OpenVPN для окремих клієнтів локальної мережі. Крім того, для захисту передачі даних від мобільних пристроїв в публічних мережах служить технологія Instant Guard, яка будує шифрований IPSec-тунель до маршрутизатора, тим самим унеможливлюючи перехоплення інформації та атаки типу «man-in-the-middle».

На додачу до комплексу кіберзахисту AiProtection ASUS TUF Gaming AX3000 V2 також оснащений традиційним Firewall, який забезпечує захист від атак DDoS і фільтрацію трафіку по URL, ключовим словам і мережевим протоколам.

Розділ Administration дозволяє обирати режим роботи пристрою, задавати різноманітні адміністративні параметри, оновлювати керівне ПЗ, а також скидати налаштування до заводських, попередньо створивши їх резервну копію із можливістю відновлення.

Врешті-решт, на вкладці Logs надається доступ до системних журналів подій, а Network Tools пропонує набір утиліт для діагностики мережі, управління режимом Wake on LAN і конфігурацію функції Smart Connect. Остання дозволяє налаштувати єдину точку доступу Wi-Fi, що функціонує у двох діапазонах 2,4 ГГц та 5 ГГц одночасно, а вибір частоти та стандарту відбувається з боку клієнтів за параметрами приймання сигналу.

Окрім web-інтерфейсу ASUSWRT для керування TUF-AX3000 v2 можна скористатися мобільним додаток ASUS Router для платформ Android та iOS. В «домашньому» розділі користувачі можуть контролювати трафік в режимі реального часу, переглядати перелік клієнтів і налаштування бездротових мереж, а також слідкувати за навантаженням на SoC та ОЗП. Тут же доступне управління технологією AiMesh, вибір профілю QoS та активація ігрового режиму Mobile Game Mode.

На вкладці Devices виводяться параметри бездротового маршрутизатора і клієнтських пристроїв, включених в локальну мережу, причому, для кожного з клієнтів можна обмежити пропускну здатність або повністю заборонити вихід в Інтернет.

Розділ Insights пропонує корисні поради щодо оптимізації налаштувань, меню Family служить для управління функцій батьківського контролю, і, нарешті, Settings дозволяє керувати багатьма специфічними налаштуваннями пристрою.

Результати тестування

Для оцінки швидкодії ASUS TUF Gaming AX3000 V2 був зібраний тестовий стенд у складі ігрового ноутбука HP Pavilion Gaming 15 на базі процесора AMD Ryzen 5 5600H і 32 ГБ ОЗП DDR4, оснащеного портом Gigabit Ethernet і адаптером бездротових мереж Intel AX200, та мініатюрного ПК ASUS Mini PC PN50, укомплектованого CPU AMD Ryzen 3 4300U, ОЗП 8 ГБ DDR4 і мережевою картою Intel AX210. Перший виконував функції клієнта, другий грав роль сервера. Обидва комп'ютери працювали під керуванням ОС Microsoft Windows 11 версії 22H1 з усіма останніми оновленнями. Для Wi-Fi адаптерів використовувався драйвер Intel Wireless версії 22.150.0, тоді як TUF-AX3000 v2 працював з прошивкою 3.0.0.4.386.49272 від 08.08.2022. Для вимірювання швидкості з’єднання була застосована утиліта iperf3, яка широко використовується при оцінюванні пропускної здатності каналів передач даних.

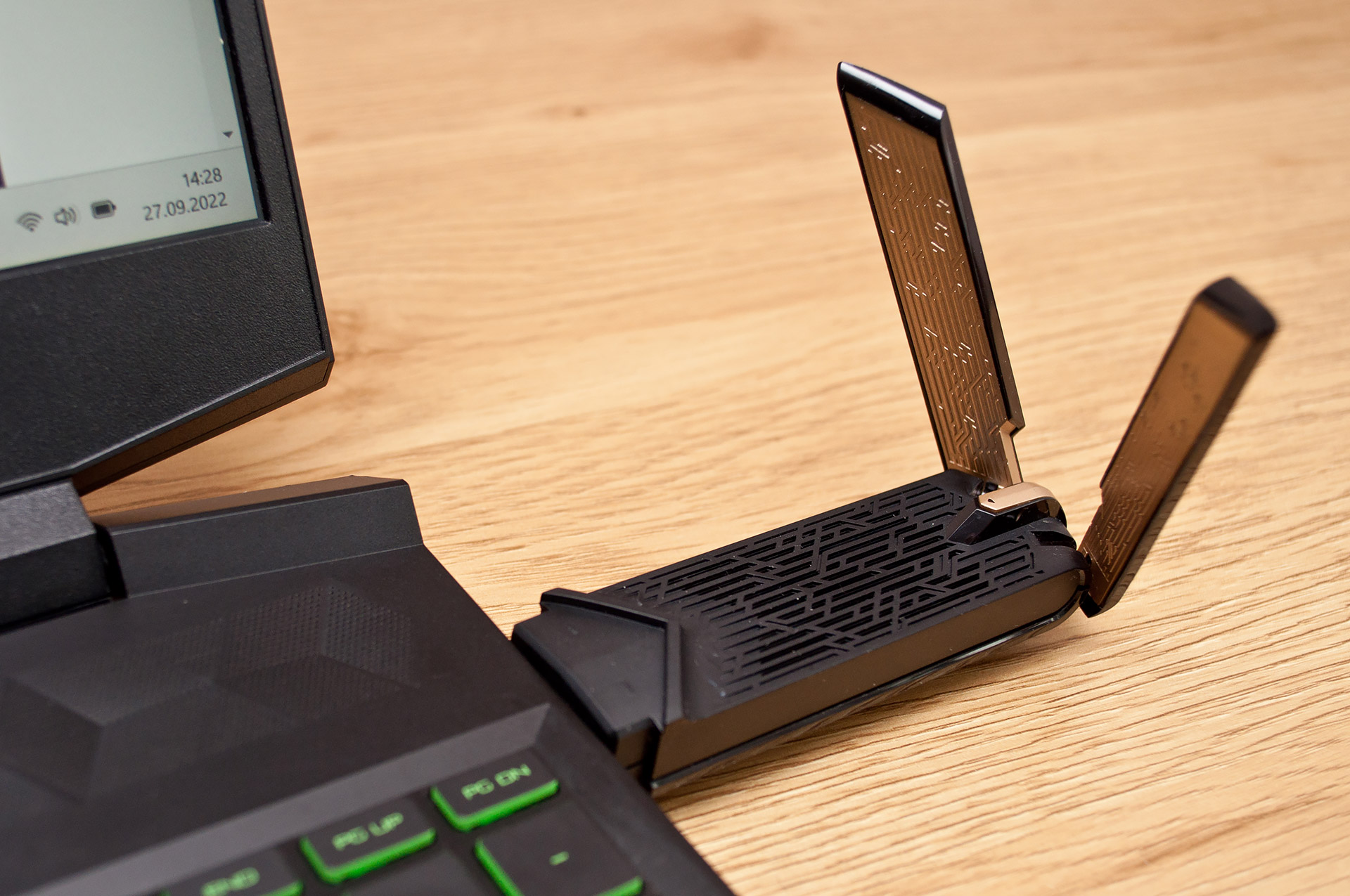

В процесі тестування постало додаткове питання: як скористатися перевагами стандарту IEEE 802.11ax в разі відсутності відповідної підтримки з боку клієнтського пристрою? Відповіддю може стати придбання адаптера бездротових мереж з інтерфейсом USB 3.2 на кшталт ASUS USB-AX56, який забезпечує можливість роботи зі Wi-Fi 6.

Цей продукт цікавий наявністю двох складаних антен попри компактні розміри, вбудованим накопичувачем з драйверами для операційних систем Microsoft Windows 10 та Windows 11, а також підтримкою стандартів бездротових мереж від найстарших 802.11a/b/g до найсучасніших 802.11ac/ax. В мережах Wi-Fi 4 можна розраховувати на швидкість до 400 Мбіт/с за підтримки точкою доступу модуляції 256QAM, для Wi-Fi 5 пропускна здатність сягає 866 Мбіт/с, а в режим Wi-Fi 6 можна отримати до 574 Мбіт/с і 1201 Мбіт/с на частотах 2,4 ГГц і 5 ГГц відповідно.

Сьогоднішнє тестування TUF-AX3000 v2 відкриває оцінка пропускної здатності між клієнтами бездротової та локальної мережі в тому числі в режимі дуплекса.

Швидкість багатопотокового завантаження в режимі 802.11ax на частоті 5 ГГц сягає границі можливостей порту Gigabit Ethernet, а сумарна швидкодія в дуплексі перевищує 1100 Мбіт/с, що можна вважати непоганим результатом. Разом з тим при використанні стандарту 802.11ac пропускна здатність в напрямку від бездротового клієнта тримається біля позначки в 520 Мбіт/с, тоді як у зворотному напрямку і при дуплексній передачі показники дещо нижче — 384 та 322 Мбіт/с відповідно. Перемикання в діапазон 2,4 ГГц суттєво зменшує швидкість передавання через значну кількість завад: для Wi-Fi 4 можна розраховувати на швидкість до 190 Мбіт/с, тоді як для Wi-Fi 6 результати дещо вищі — до 260 Мбіт/с включно.

З використанням мережевого адаптера ASUS USB-AX56 картина суттєво міняється: на частоті 5 ГГц максимальна швидкість багатопотокової передачі в режимі  802.11ax знижується до 684–743 Мбіт/с, проте суттєво покращуються результати для 802.11ac: до 620–671 Мбіт/с. В діапазоні 2,4 ГГц, який в міських умовах гостро потерпає від завад, максимальна швидкодія для 802.11n знаходиться в межах 194–207 Мбіт/с, тоді як активація 802.11ax дає незначне зростання до 220–252 Мбіт/с.

Попередні результати були отримані в умовах прямої видимості на відстані близько п’яти метрів між клієнтом і точкою доступу. То ж, коли відстань збільшилась вдвічі, а на шляху розповсюдження сигналу стала залізобетонна стіна швидкість передачі зменшилась для діапазону 5 ГГц в середньому від 28 до 35 відсотків для Wi-Fi 5 і Wi-Fi 6 відповідно. На частоті 2,4 ГГц падіння пропускної здатності склало 52%, отже, ефективне використання цього діапазону в міських умовах знаходиться під питанням.

Цікаво виглядають результати вимірювання швидкодії в умовах перешкод для бездротового адаптера ASUS USB-AX56. В діапазоні 5 ГГц зменшення пропускної спроможності склало лише 21%, тоді як на частоті 2,4 ГГц спостерігалося зниження швидкості в середньому на 31%. Таким чином, зовнішня мережева карта забезпечує дещо менші швидкості в умовах прямої видимості, проте, краще працює в умовах перешкод.

При передачі інформації між двома клієнтами бездротової мережі результати для Wi-Fi 4 та Wi-Fi 6 в діапазоні 2,4 ГГц вельми скромні та майже однакові, тоді як на частоті 5 ГГц Wi-Fi 6 забезпечує швидкодію більше ніж 400 Мбіт/с та перевищує показники для Wi-Fi 5 в середньому на 33%, очевидно, коштом підтримки OFDMA.

Щодо продуктивності  ASUS TUF Gaming AX3000 V2 як сервер VPN, то при використанні IPSec цей продукт демонструє швидкості від 500 Мбіт/с на передачу і до 800 Мбіт/с на приймання, тоді як середня швидкодія для OpenVPN і PPTP складають 65 Мбіт/с і 99 Мбіт/с відповідно.

На завершення приведені результати вимірювання продуктивності маршрутизатора як файловий сервер Windows Share в парі зі швидкісним SSD-накопичувачем HyperX Savage Exo 480GB з інтерфейсом USB 3.2 Gen 2, відформатованим у файлову систему HFS і NTFS. Дивлячись на результати слід зазначити, що швидкість роботи мало залежить від файлової системи, але напряму пов’язана з типом підключення клієнта. При використанні локальної мережі можна розраховувати на 64–72 МБ/с, тоді як з використанням Wi-Fi 6 результати не перевищують 21 МБ/с.

Висновки

Судячи з результатів сьогоднішнього огляду можна з упевненістю сказати, що друга версія ASUS TUF Gaming AX3000 виявилася напрочуд вдалою. Головна відмінність від першого покоління полягає у використані замість SoC BCM6750 оновленої BCM6756, яка отримала четверте процесорне ядро та збільшену до 1,7 ГГц тактову частоту, а також впровадження порту WAN 2.5G Ethernet. Перша модифікація дозволила суттєво збільшити обчислювальні можливості пристрою, тоді як друге покращення можна розглядати як інвестицію на майбутнє, коли новий стандарт підключення до Інтернет набуде загального розповсюдження. Водночас модель зберегла швидкісні показники АХ3000, надійну конструкцію із трирічною гарантією і функціональне керівне ПЗ, що пропонує безліч корисних додаткових можливостей. Щодо швидкодії, то є незначні питання до пропускної здатності мережі Wi-Fi 5 і роботи файлового сервера для клієнтів бездротової мережі, втім, ці недоліки мають бути вправлені в наступних версіях прошивок. Окремо слід зазначити ефективну роботу TUF-AX3000 v2 в парі з бездротовим адаптером ASUS USB-AX56, який дозволяє відчути переваги новітнього стандарту Wi-Fi 6 для пристроїв з мережевими картами попередніх поколінь і забезпечує впевнене приймання навіть в складних умовах розповсюдження радіосигналу. І наостанок про приємне — ціну новинки, яка на момент написання огляду складає 4739 грн або близька 130 доларів, то ж за таку вартість ASUS TUF Gaming AX3000 за сукупності переваг виглядає більш ніж привабливо.
