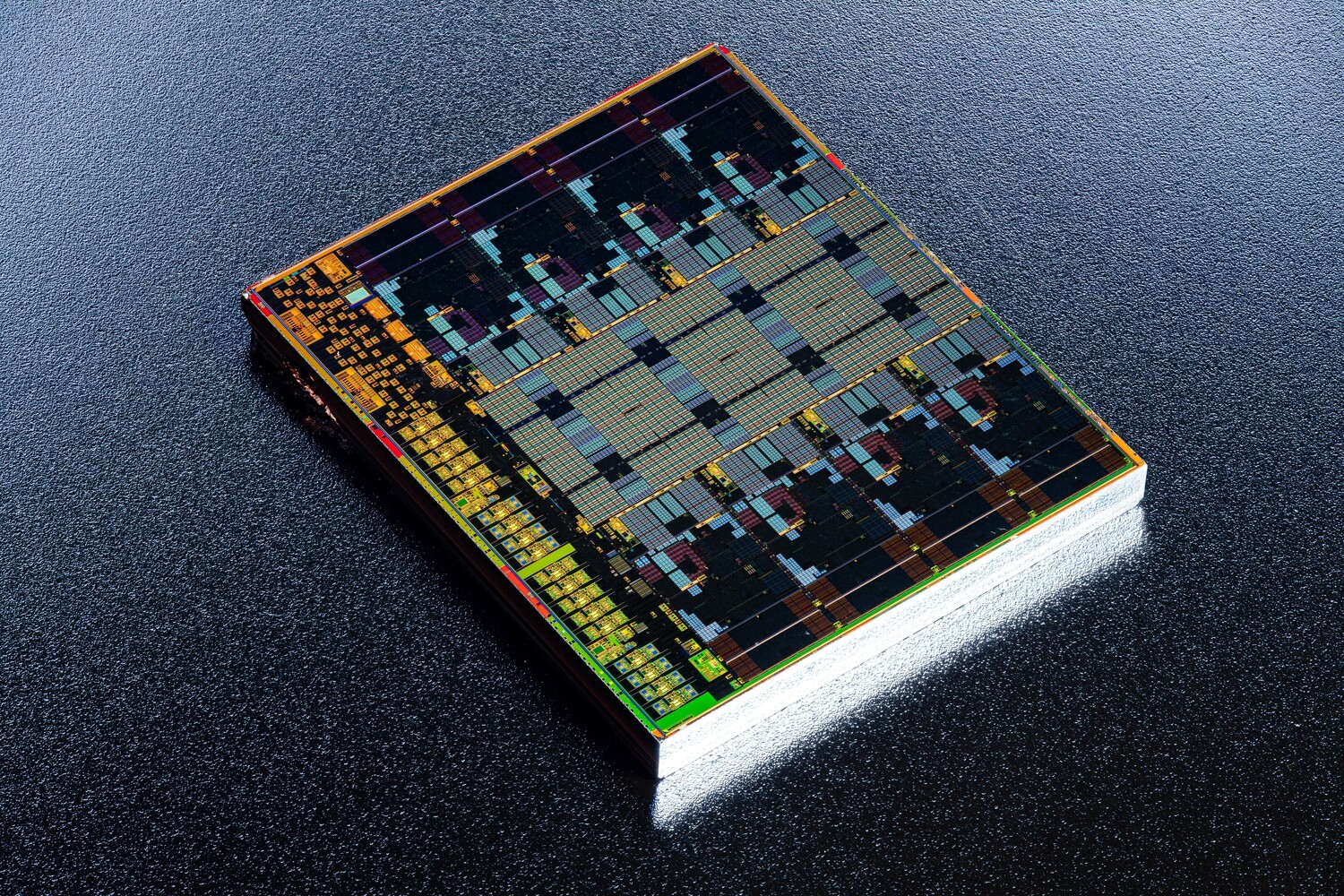

Завдяки старанням кількох ентузіастів, зокрема «кремнієвого папараці» з псевдонімом OC_Burner (Fritzchens Fritz), з'явилася можливість вивчити будову кристалів у складі процесорів AMD Ryzen 9000 (Granite Ridge). Нові CPU базуються на мікроархітектурі Zen 5, підтримуються материнськими платами AM5 та стали доступні для покупки цього літа.

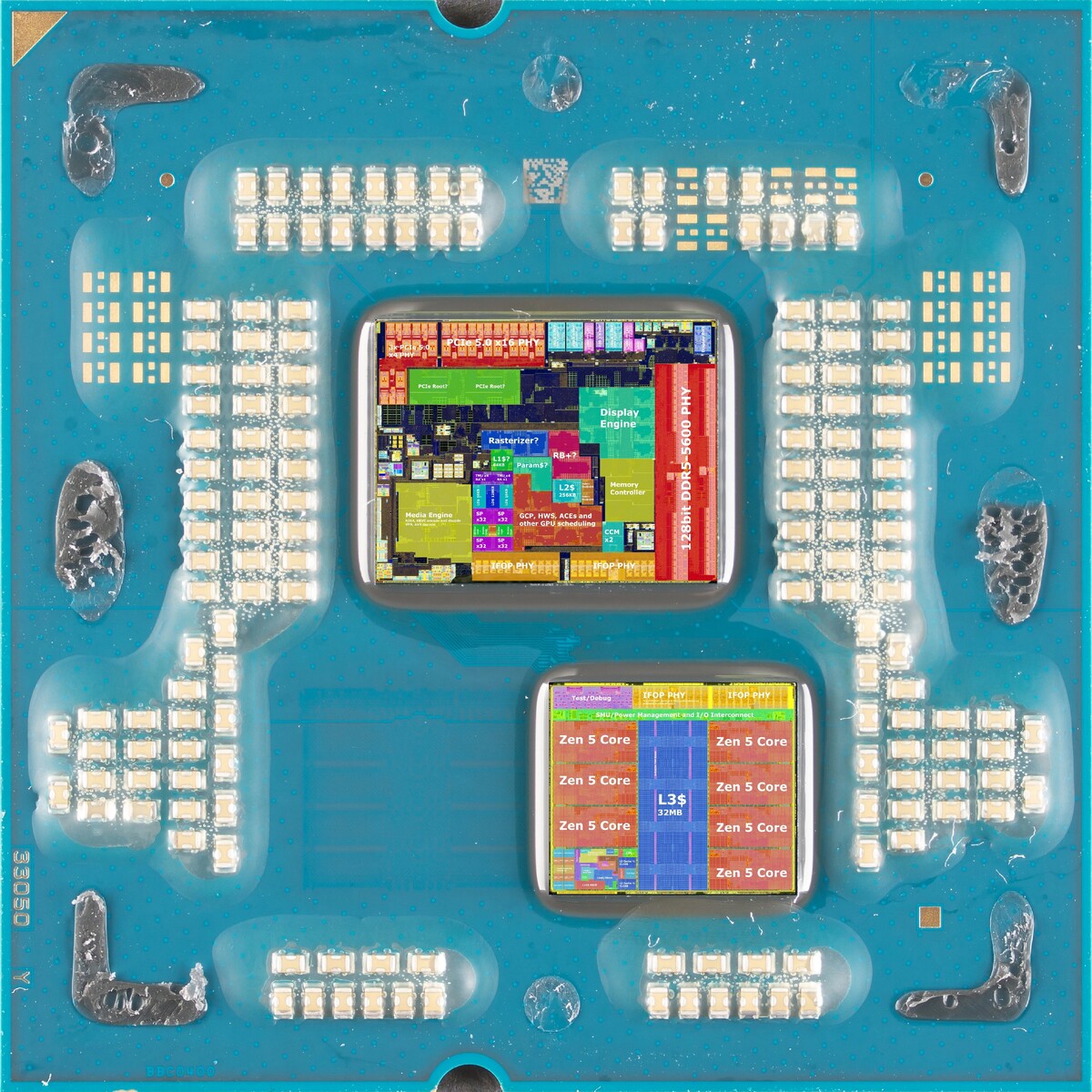

Під кришкою процесорів AMD Granite Ridge знаходяться один або два чиплети CCD з вісьмома ядрами Zen 5 у кожному та мікросхема введення-виведення IOD. Вона була повністю успадкована від CPU Ryzen 7000 (Raphael), тому найбільший інтерес представляє кристал CCD з новими x86-ядрами. Для його виготовлення, нагадаємо, використовується 4-нм конвеєр TSMC.
Надані зображення дають змогу поглянути, як влаштована нова мікросхема CCD і обчислювальне ядро Zen 5. Зокрема, площа ядра дещо зросла порівняно з Zen 4 (5-нм). Це серед іншого наслідок оновлення блоку, що відповідає за роботу з числами з плаваючою крапкою, в архітектурі Zen 5. Його виконавчі пристрої навчилися працювати із 512-бітними векторними регістрами.

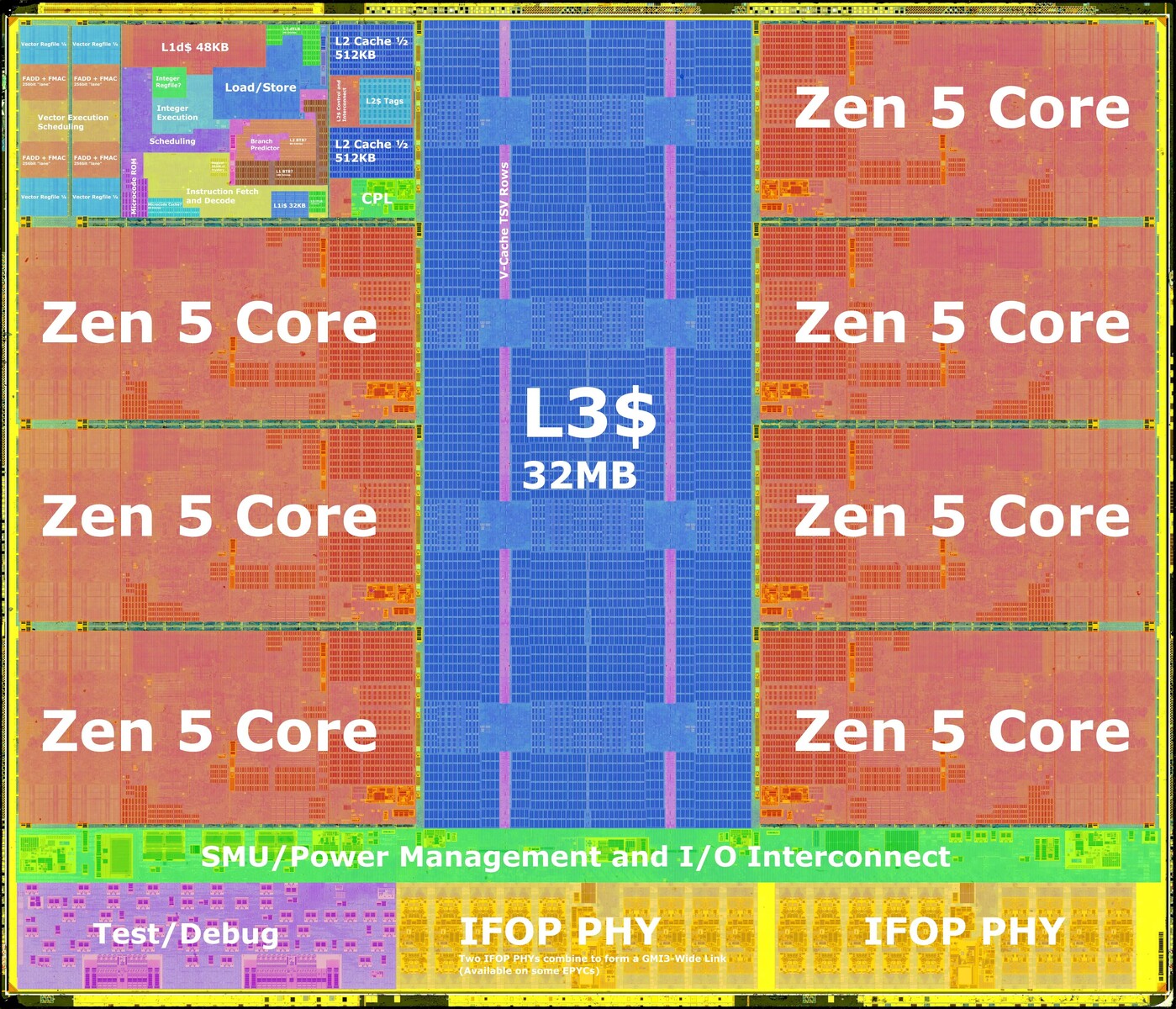

Чиплет CCD

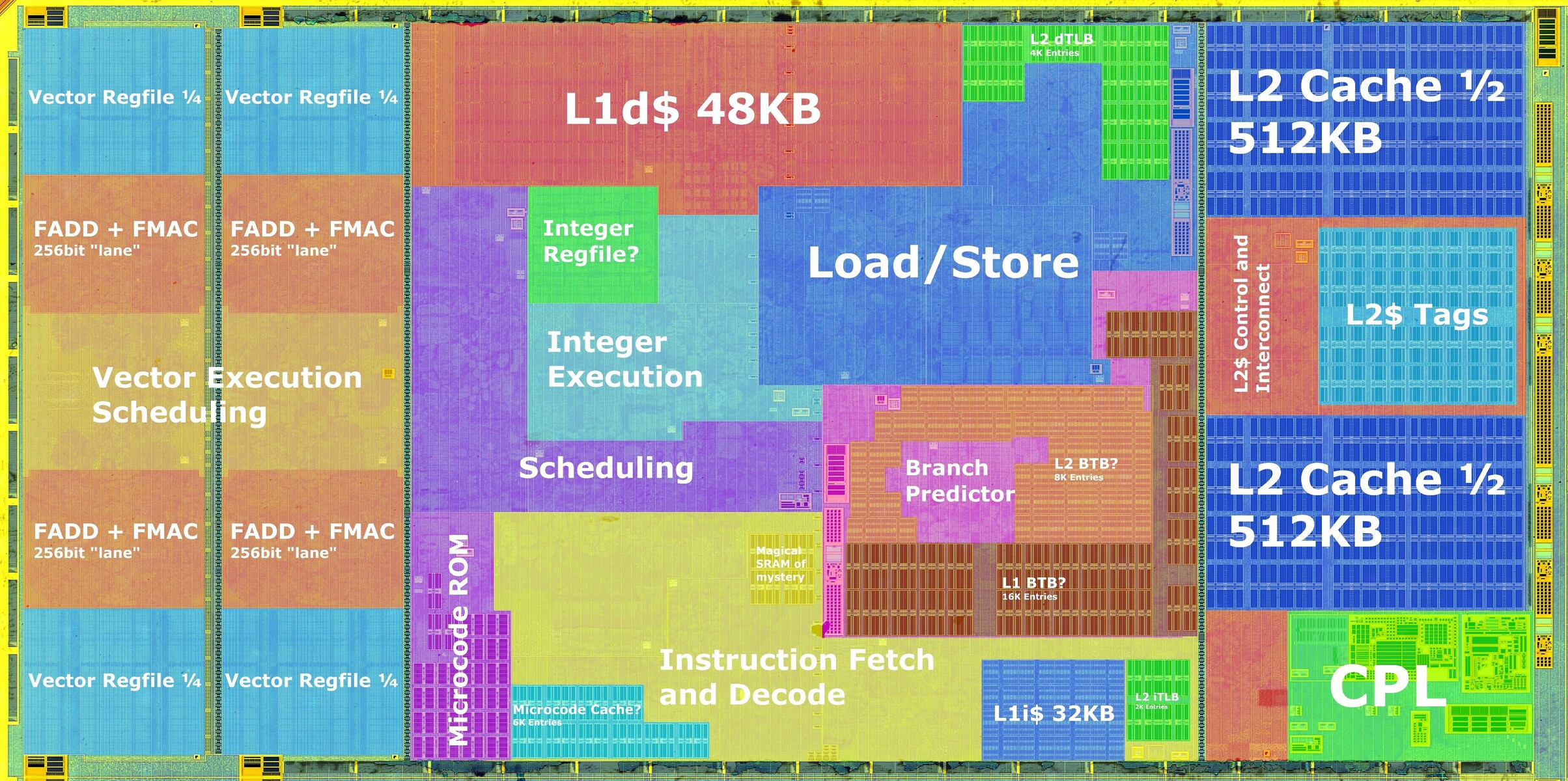

Ядро Zen 5
Мікросхема IOD, як було сказано вище, успадкована від процесорів минулого покоління. Вона містить 128-розрядний контролер пам'яті DDR5-5600, вбудовану графіку RDNA 2-го покоління на два блоки Compute Units, контролери PCI Express 5.0 та інших інтерфейсів.

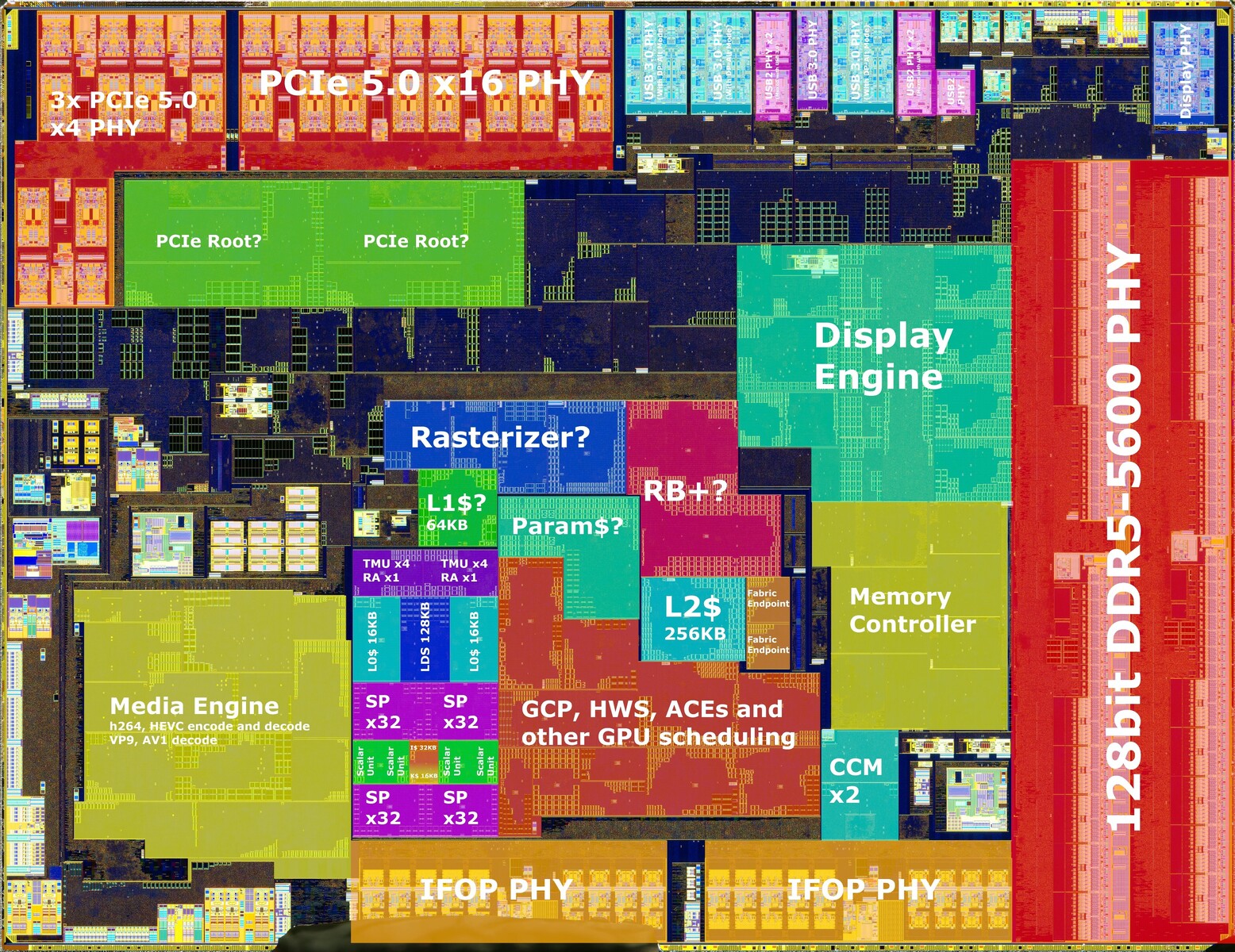

Мікросхема IOD
