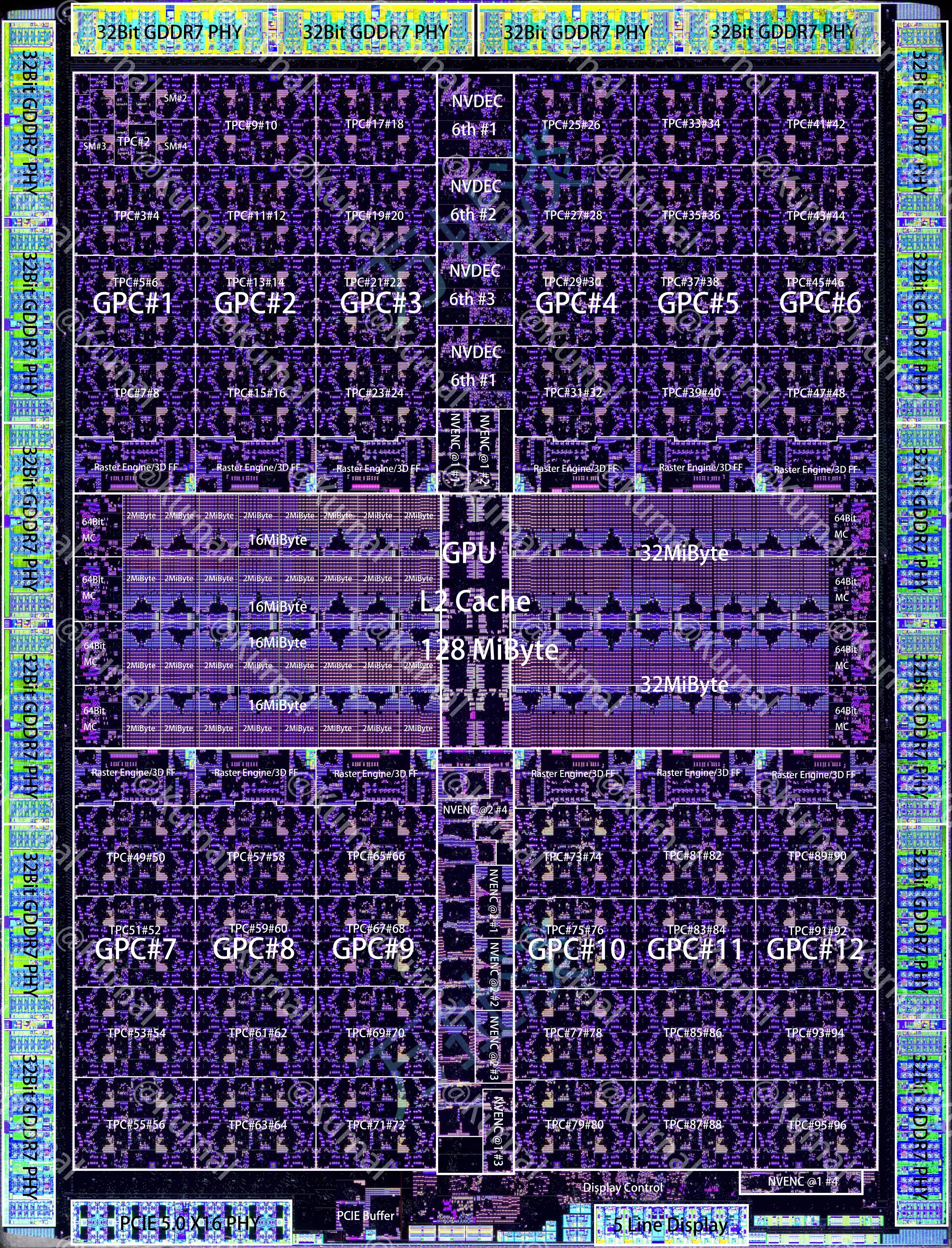

У Мережі з'явилися детальні зображення графічного процесора Nvidia GB202, завдяки чому ми можемо ознайомитися з внутрішньою структурою флагманського GPU Blackwell. Цей кристал послужив серцем відеокарти GeForce RTX 5090 і, судячи з наявної інформації, також буде використовуватися в топових професійних відеокартах Nvidia RTX.
Графічний процесор Nvidia GB202 виготовляється за технологією 4N на потужностях TSMC, характеризується площею 750 мм² і фізично налічує 92,2 млрд транзисторів. На наданих зображеннях видно сумарно 128 Мбайт кеш-пам'яті L2 та 12 обчислювальних кластерів GPC. Кожен з них містить по 16 потокових мультипроцесорів SM зі 128 ядрами CUDA, тобто максимальна конфігурація GB202 може запропонувати 24 576 CUDA-ядер. З них у GeForce RTX 5090 активно 21 760 одиниць (або 88,5%).

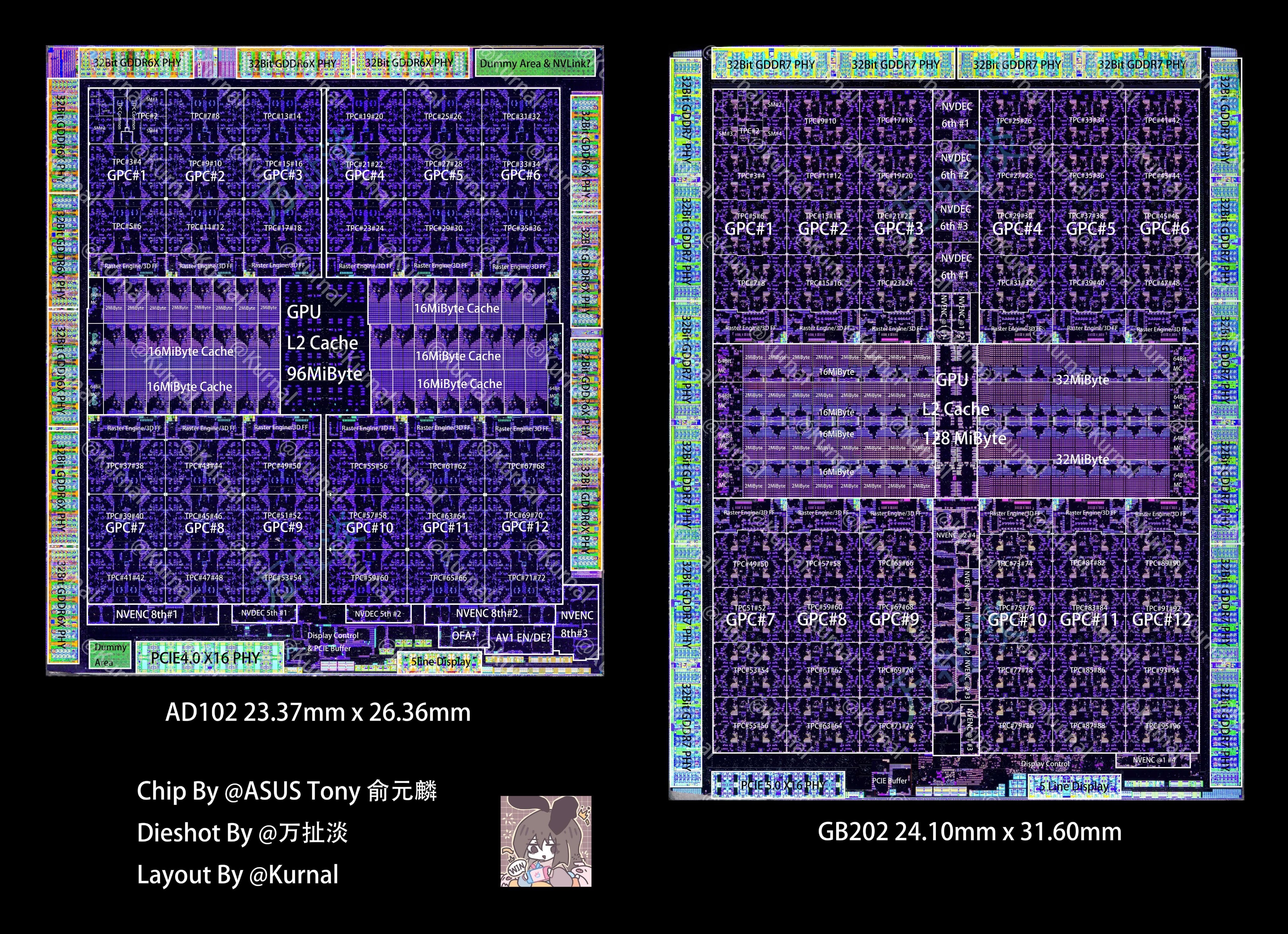

По периметру кристала Nvidia GB202 розташовані зовнішні інтерфейси, включно із шістнадцятьма 32-розрядними контролерами пам'яті GDDR7, PCI Express 5.0 x16 та набором відеовиходів. На зображенні нижче можна віч-на-віч порівняти флагмана Nvidia Blackwell із прямим попередником покоління Ada Lovelace. Нагадаємо, для графічного чипа AD102 характерна площа кристала 608 мм², а також 76,3 млрд транзисторів.
Джерело:
Kurnal
