Сьогодні в нас на тестуванні блок живлення ASUS Prime 850W Gold, як ви вже здогадалися, із сертифікатом 80 Plus Gold, підтримкою ATX 3.0 та PCIe 5.0. Виробник пропонує пристрій з незвичайним дизайном у двоколірному виконанні, модульну конструкцію та дає на нього гарантію 8 років. В іншому, судячи з опису на сайті, це звичайний «золотий» блок на 850 Вт. Щоправда, офіційно він доступний лише системним інтеграторам.
ASUS Prime 850W Gold (AP-850G)
| Виробник | ASUS |
|---|---|
| Модель та сторінка продукту | AP-850G |
| Потужність, Вт | 850 |
| Сертифікат енергоефективності | 80 Plus Gold |
| Формфактор | ATX |
| Схема підключення кабелів | Модульний |
| Потужність каналу +12V, Вт (А) | 846 (70,5) |
| Потужність каналу +5V, Вт (А) | 100 (20) |
| Потужність каналу +3,3V, Вт (А) | 66 (20) |
| Комбінована потужність +3,5V та +5V, Вт | 110 |
| Потужність каналу –12, Вт (А) | 3,6 (0,3) |
| Потужність каналу +5Vsb, Вт (А) | 12,5 (2,5) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240 В |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 135х135х25 |
| Тип вальниці | Подвійний кульковий |
| Кількість кабелів/роз'ємів для CPU | 2/2x EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E 5.0 | 1/1 (16) |
| Кількість кабелів/роз'ємів для PCI-E | 2/3x (6+2) |
| Кількість кабелів/роз'ємів для SATA | 2/6 |
| Кількість кабелів/роз'ємів для IDE | 1/3 |
| Захисні функції | OPP/OVP/UVP/SCP/OCP/OTP |
| Розміри (ШхВхГ), мм | 150х86х150 |
| Гарантія, міс | 96 |
| Ціна, грн | 5499 |

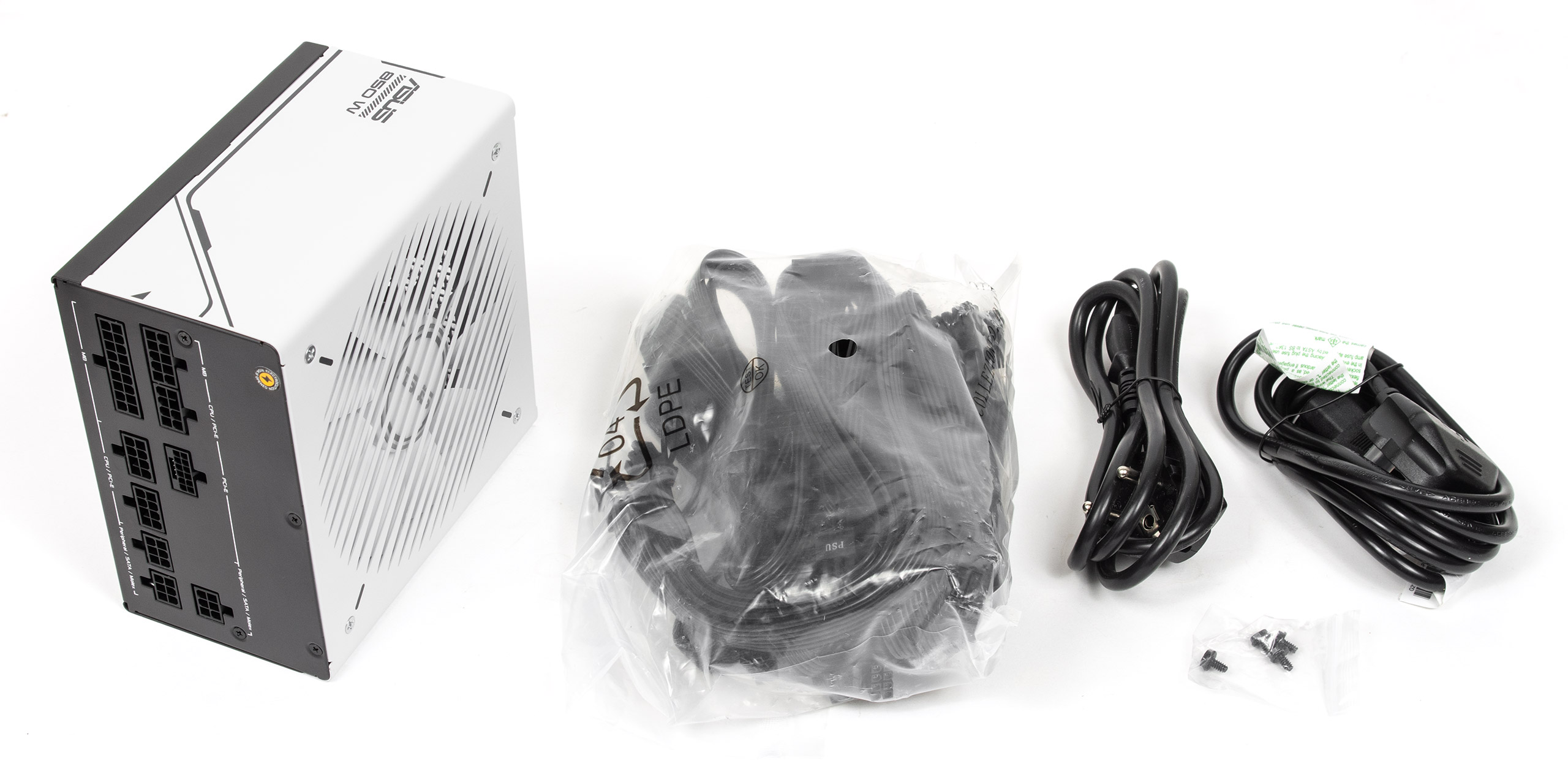

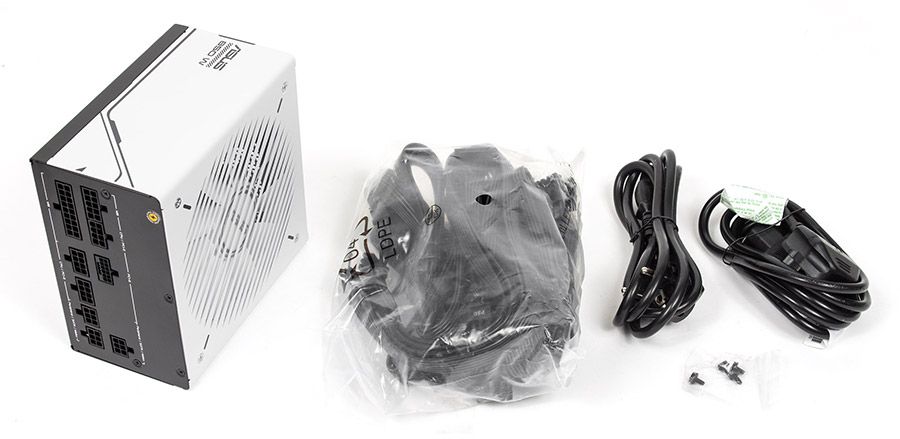

У комплекті з блоком поставляються модульні вихідні кабелі, два мережеві кабелі з різними вилками, пакетик з гвинтами кріплення та інструкція.

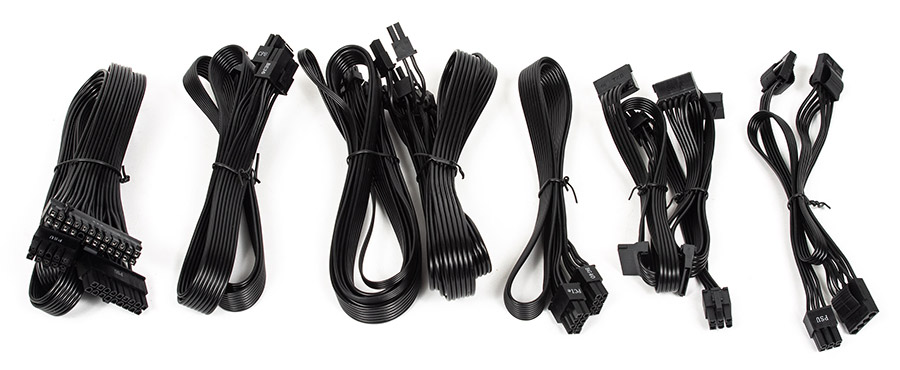

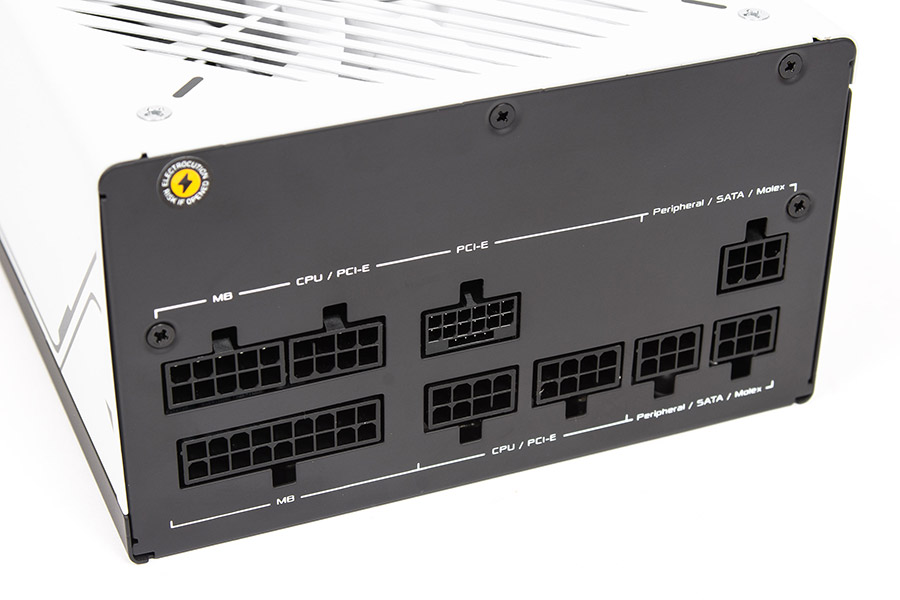

Блок живлення з модульними кабелями, їх кількість та довжина наступні:
- один для живлення материнської плати (61 см);
- один з одним 8-контактним (4+4) роз'ємом для живлення процесора (65 см);
- один з одним 8-контактним нерозбірним роз'ємом для живлення процесора (65 см);

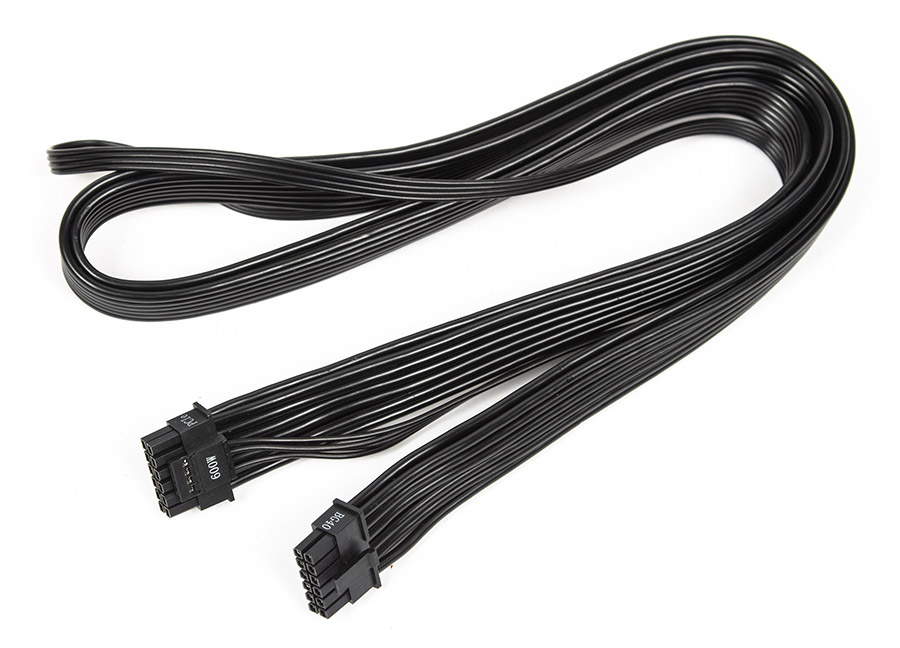

- один 12VHPWR з одним 16-контактним роз'ємом для живлення відеокарти PCI-E 5.0 600 Вт (67,5 см);

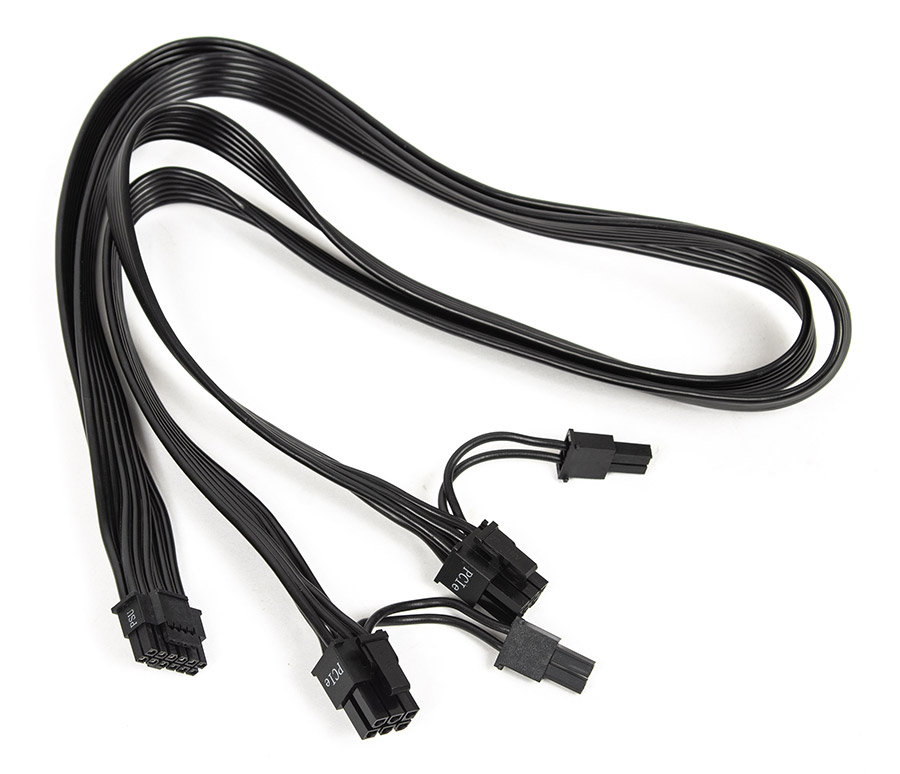

- один 12VHPWR з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (67.5 +67,5 см);
- один з одним 8-контактним (6+2) роз'ємом для живлення відеокарти PCI-E (67,5 см);
- один із трьома роз'ємами живлення для SATA-пристроїв (40+12+12 см);
- один із двома роз'ємами живлення для SATA-пристроїв (40+12 см);
- один із трьома роз'ємами живлення для IDE-пристроїв (40+12+12 см).
Усі кабелі виконані у вигляді шлейфів із чорною ізоляцією, довжина кабелів достатня для великих корпусів.

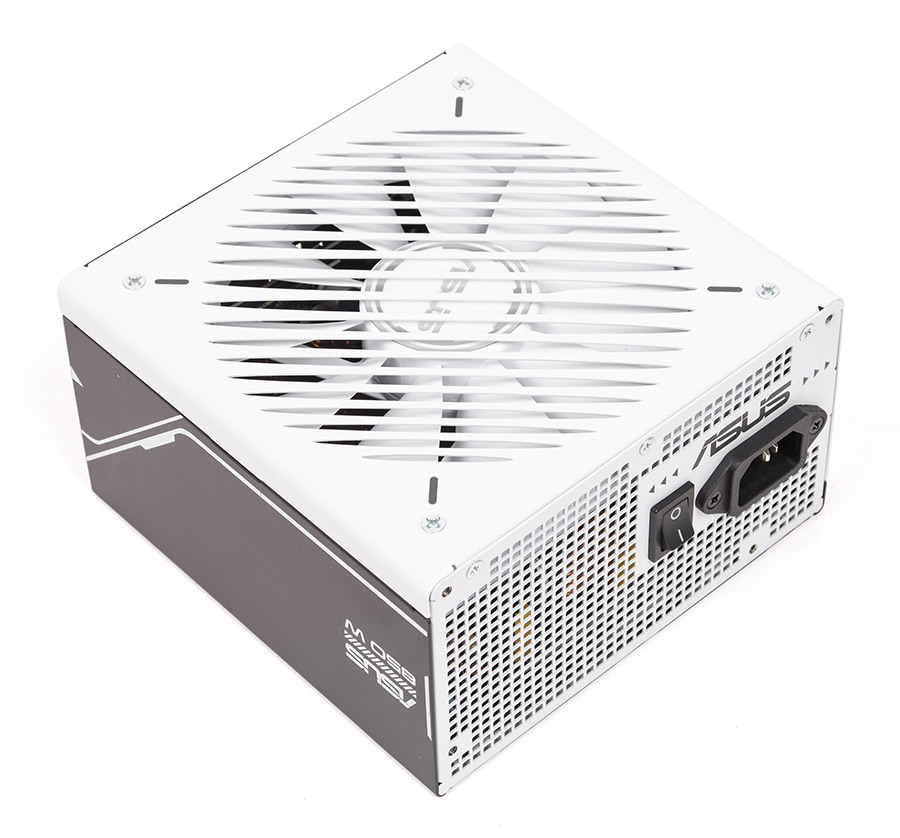

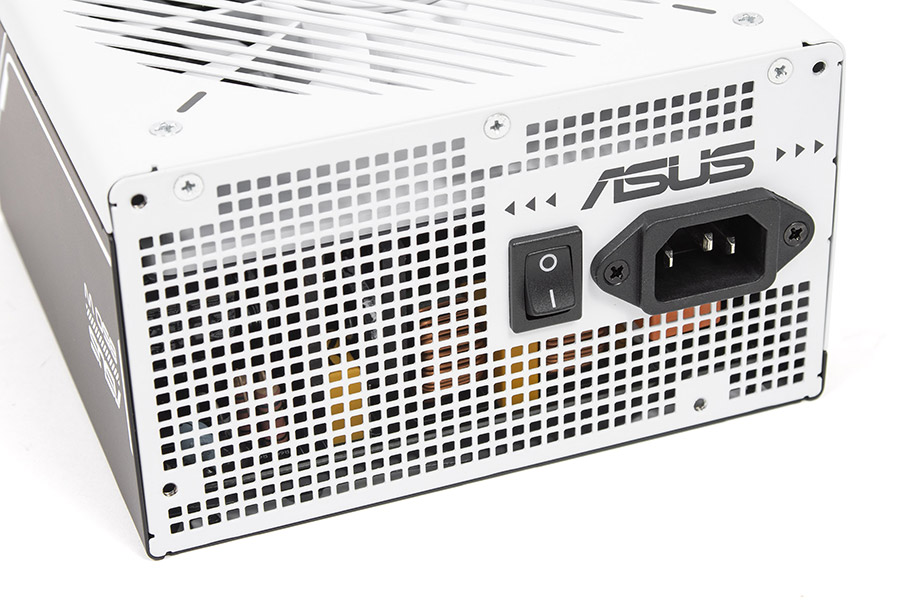

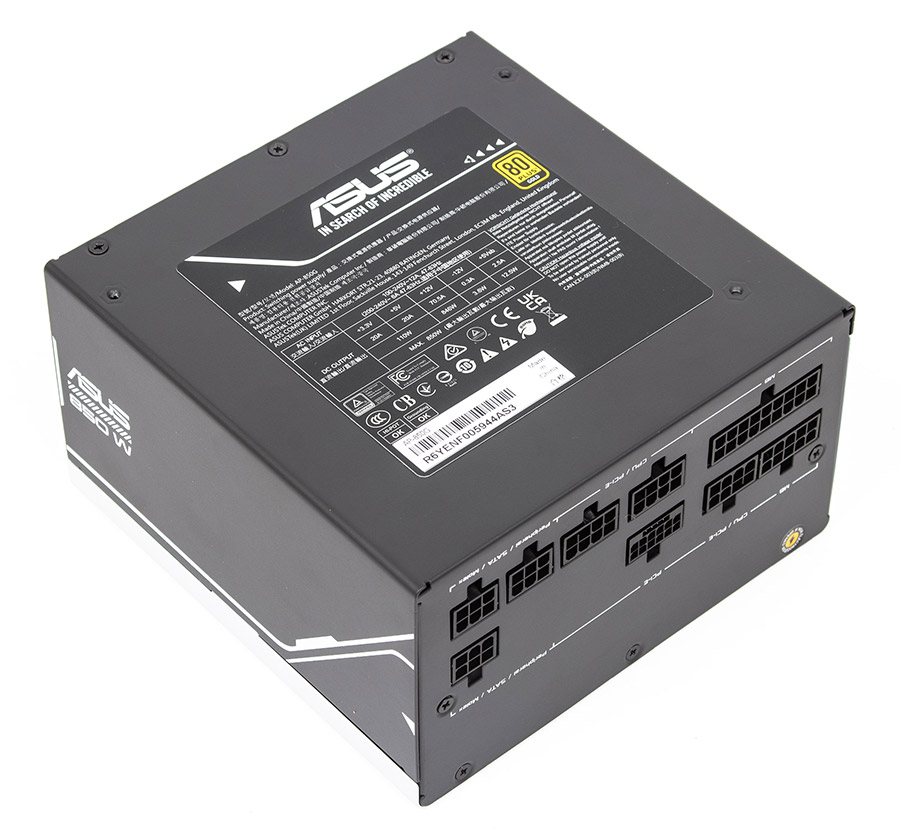

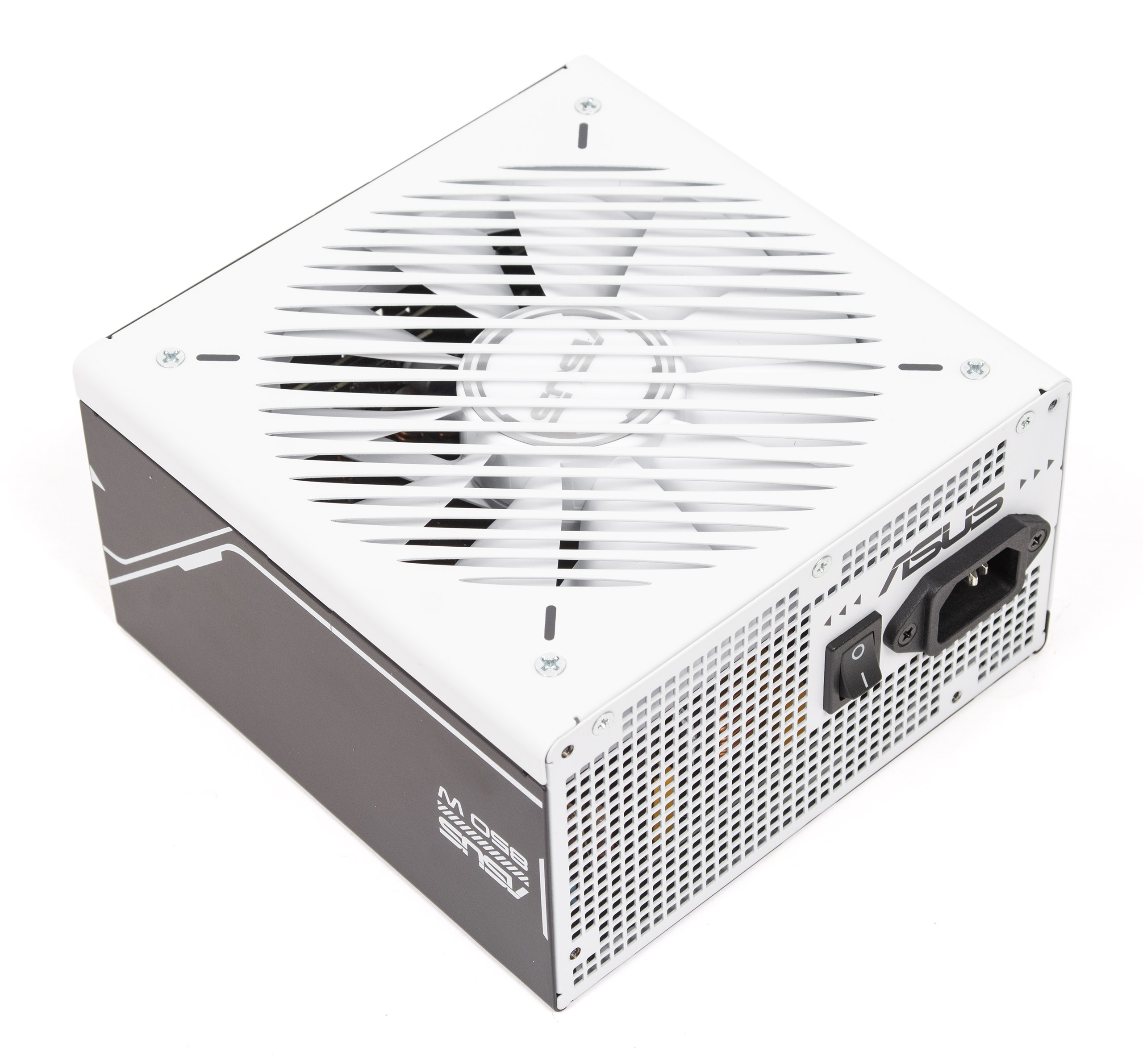

Корпус блоку пофарбований порошковою фарбою, забарвлення чорно-біле: три грані чорні та три грані білі. Колір видимої області буде залежати від встановлення блоку.

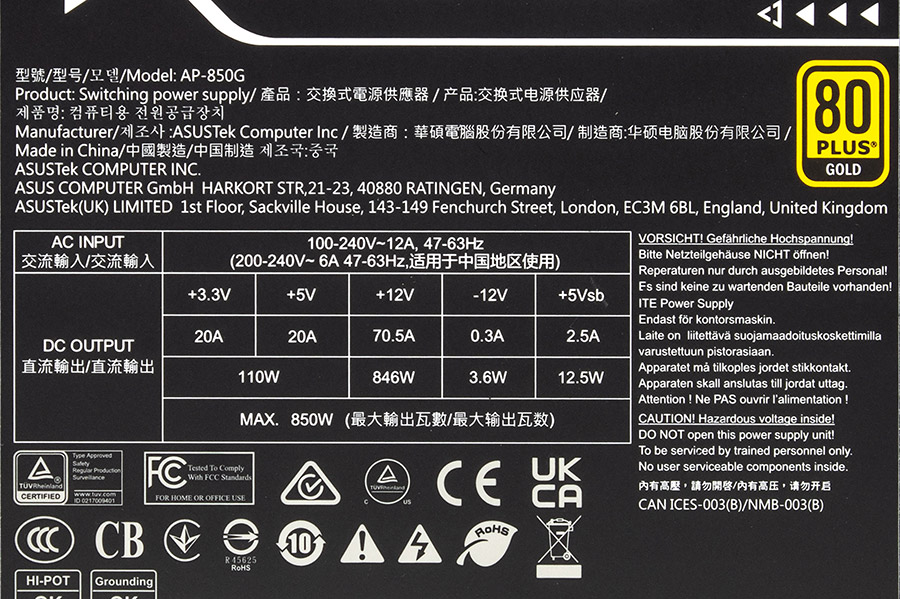

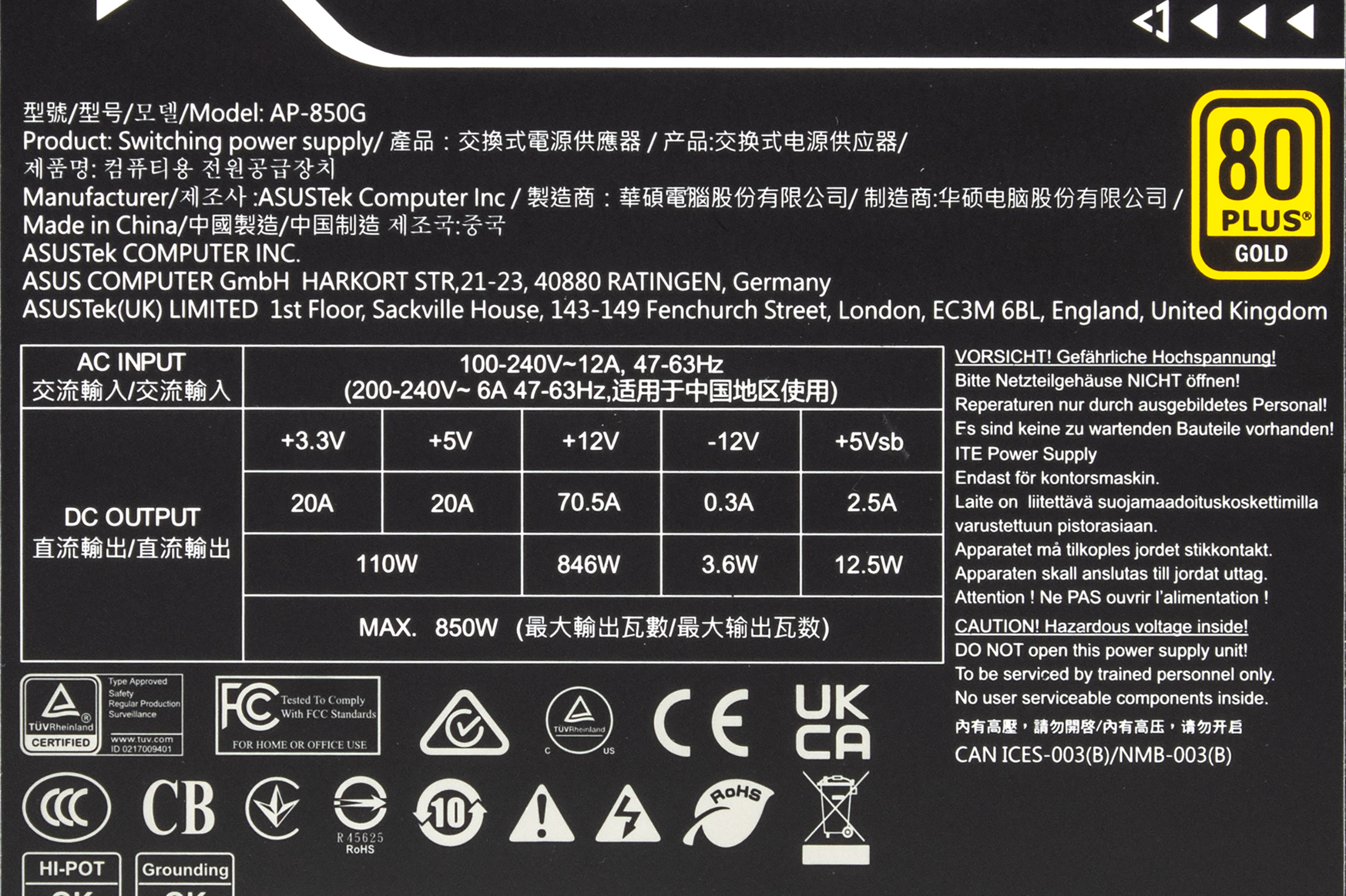

На верхній грані знаходиться наклейка з технічними характеристиками.

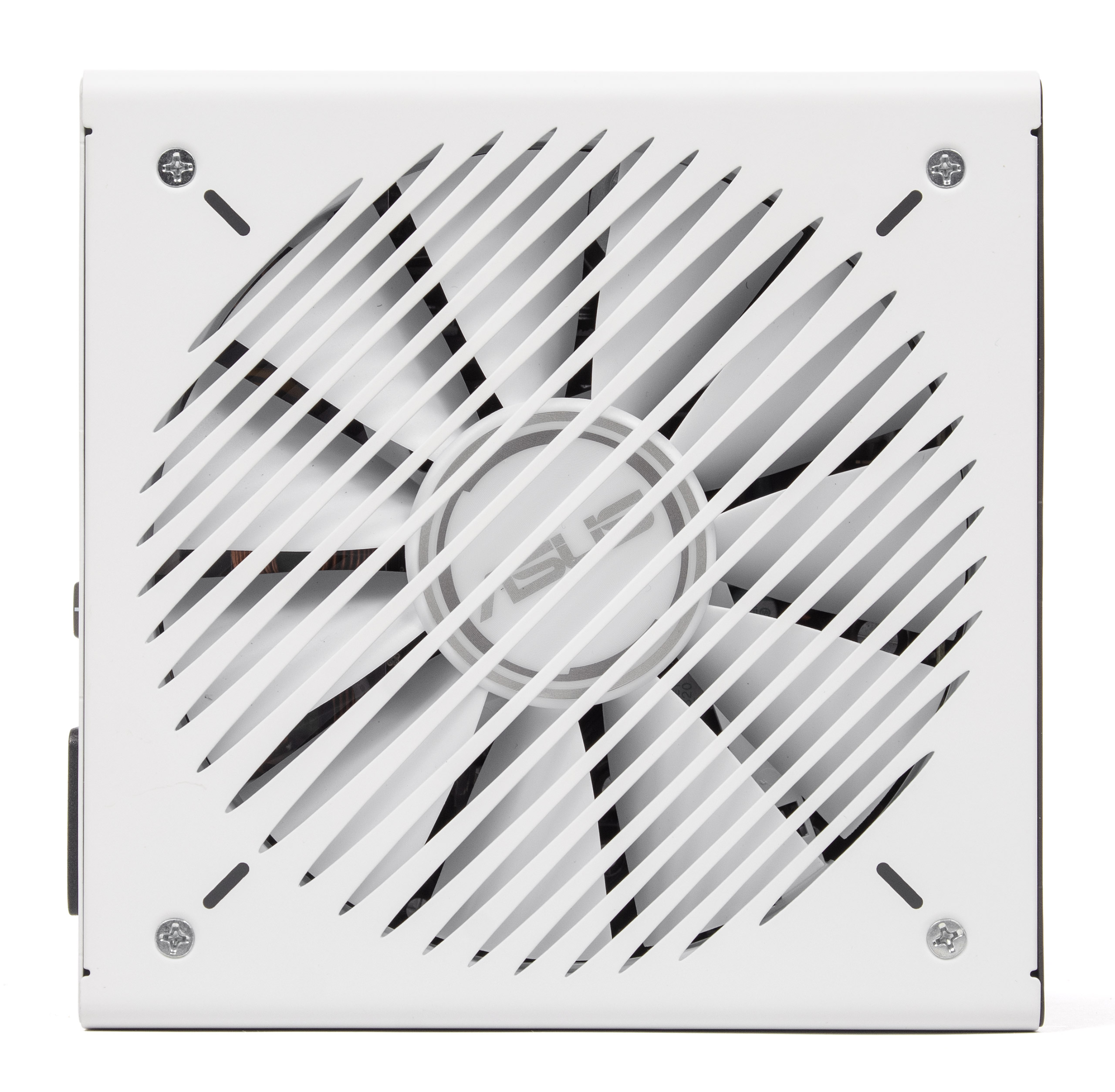

Решітка вентилятора штампована з великою кількістю перегородок. Як правило, такі рішення збільшують рівень шуму порівняно з решітками із тонкої сітки або дроту.

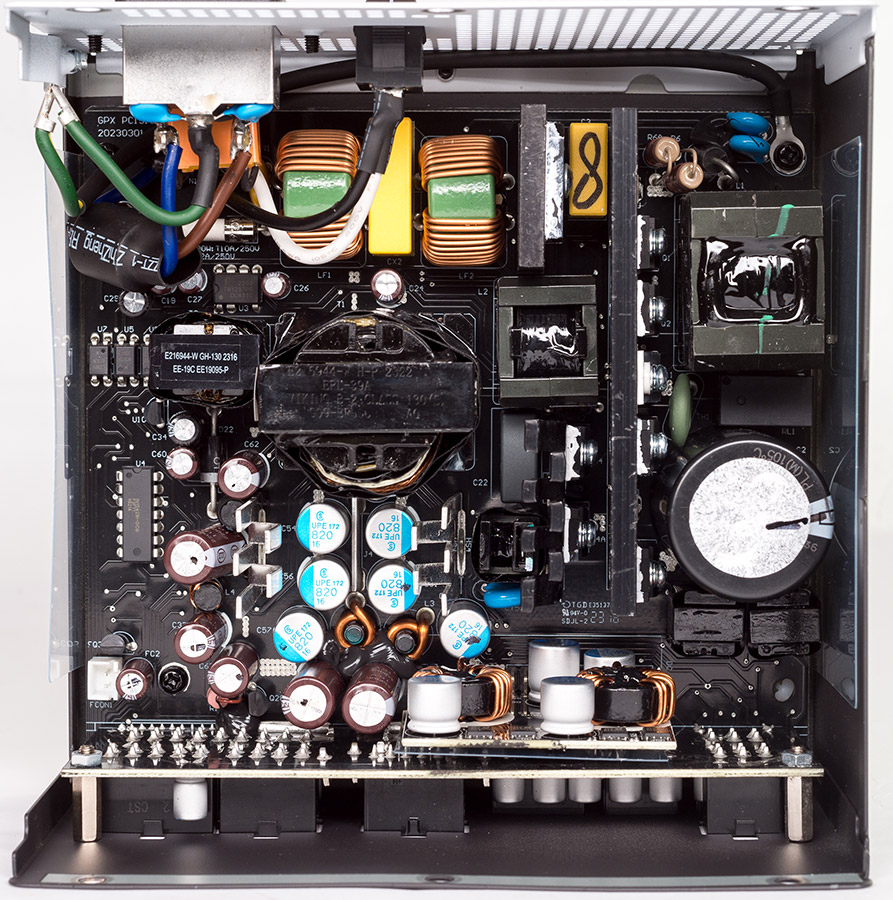

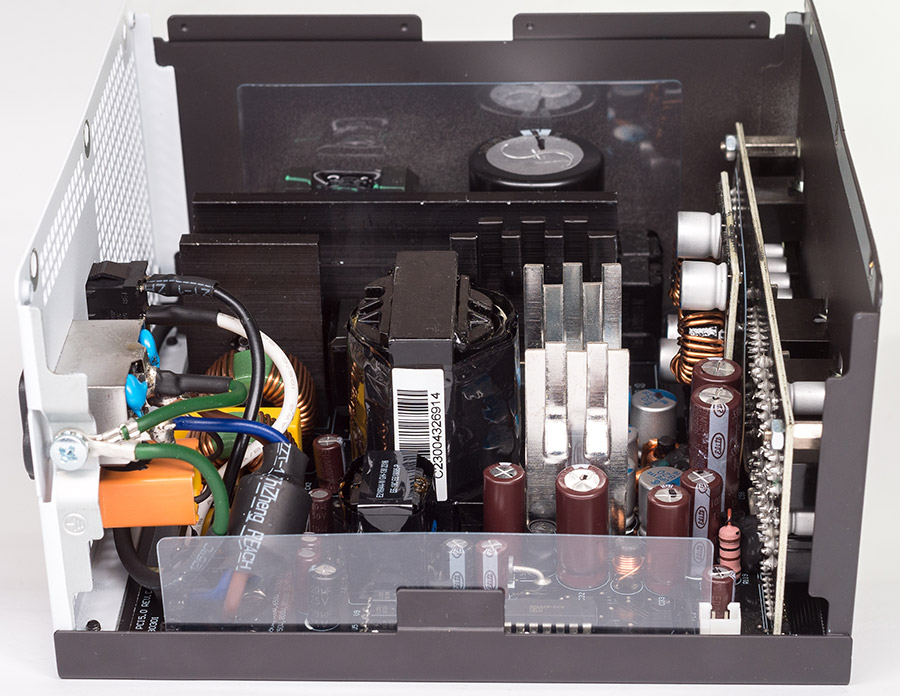

Блок побудований на сучасній платформі з активним коректором коефіцієнта потужності (APFC) з широким діапазоном вхідної напруги 100–240 В, силовим резонансним LLC-перетворювачем та з синхронним випрямлячем по лінії +12 В, а також DC/DC-перетворювачами для ліній +5 В та +3,3 В.

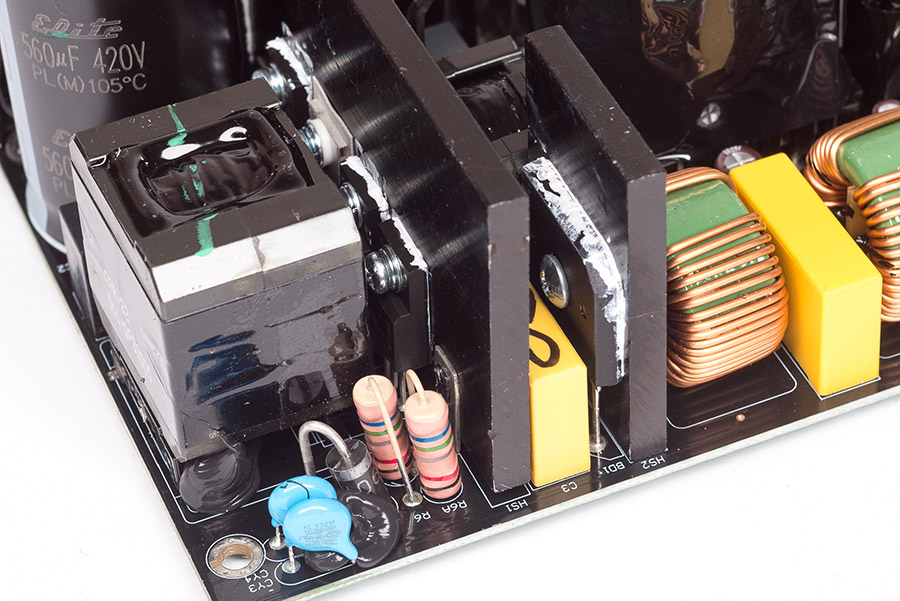

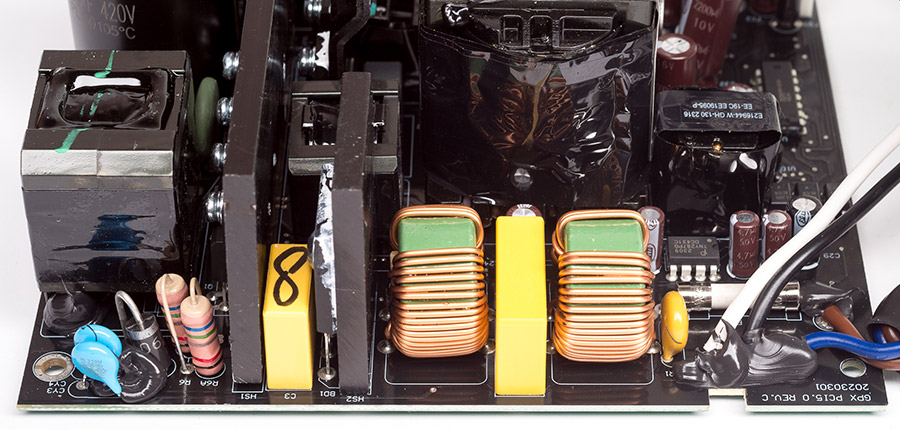

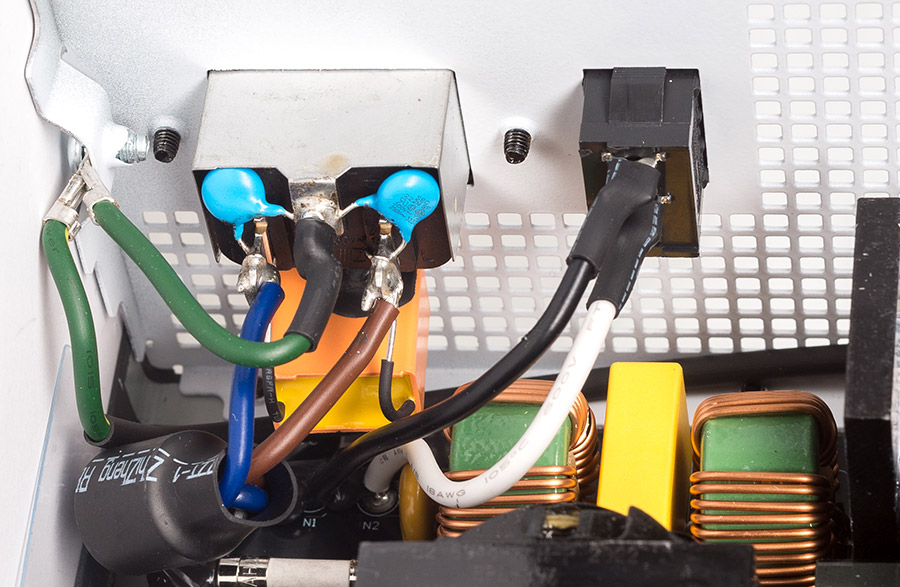

На платі у вхідному ланцюзі розпаяно повноцінний фільтр імпульсних перешкод другого порядку, частина його елементів знаходиться на мережевому роз'ємі. Вхідний випрямляч встановлений на невеликий окремий радіатор, тип діодного мосту розглянути не вдалося.

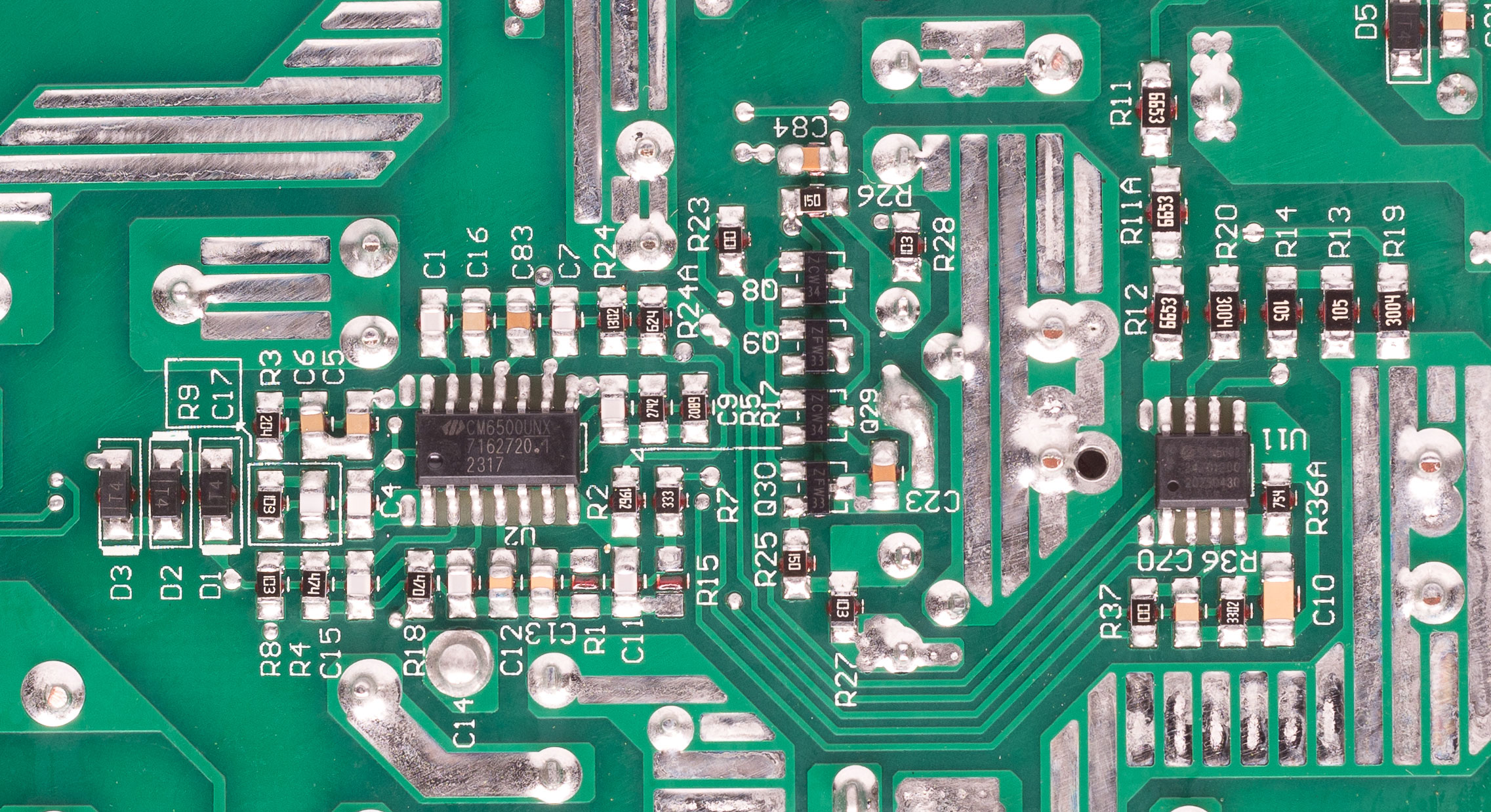

Керує коректором мікросхема CM6500UNX. Силова частина складається з двох транзисторів, включених паралельно, і діода (тип силових елементів розглянути не вдалося).

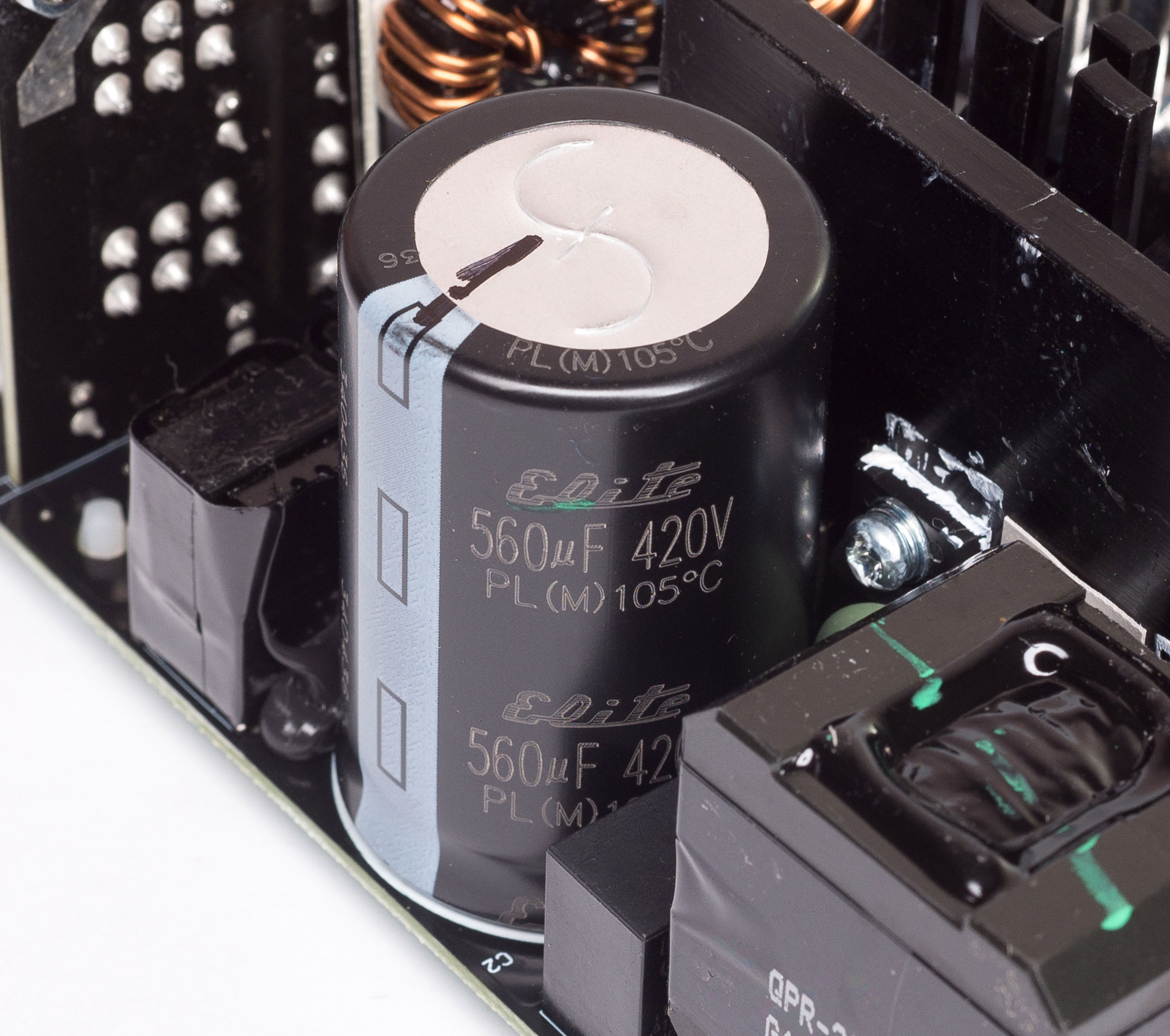

Високовольтний фільтр виконаний на електролітичному конденсаторі ємністю 560 мкФ з напругою 420 і робочою температурою 105°C виробництва фірми Elite.

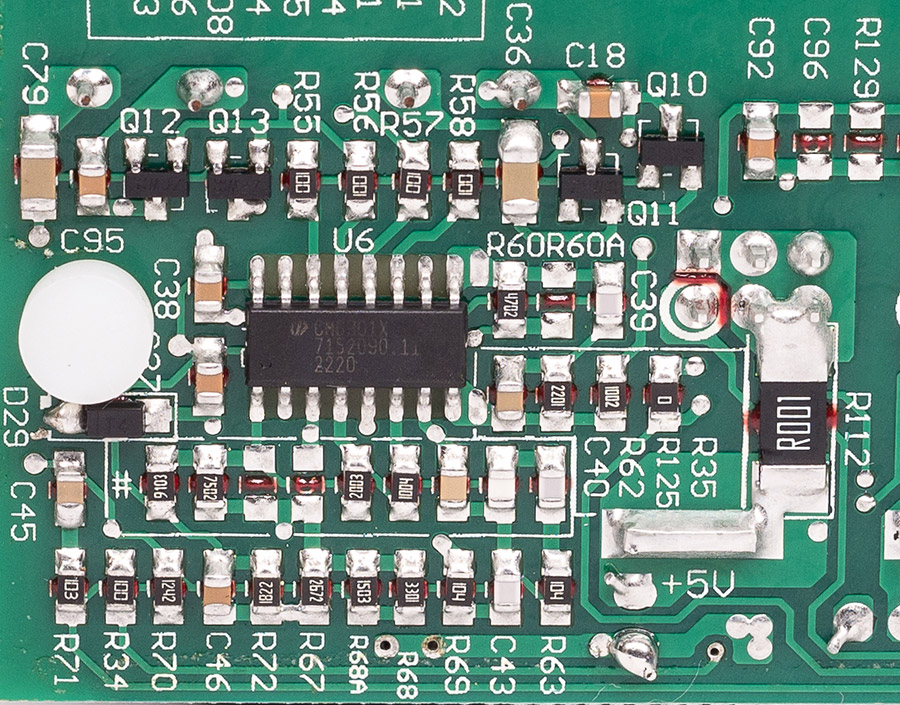

За лінію +12 В відповідає мостовий резонансний LLC-перетворювач із синхронним випрямлячем, керує всім контролер CM6901X. Пара силових транзисторів встановлена на радіатор з компонентами APFC, ще пара на окремому невеликому радіаторі, тип транзисторів розглянути не вдалося.

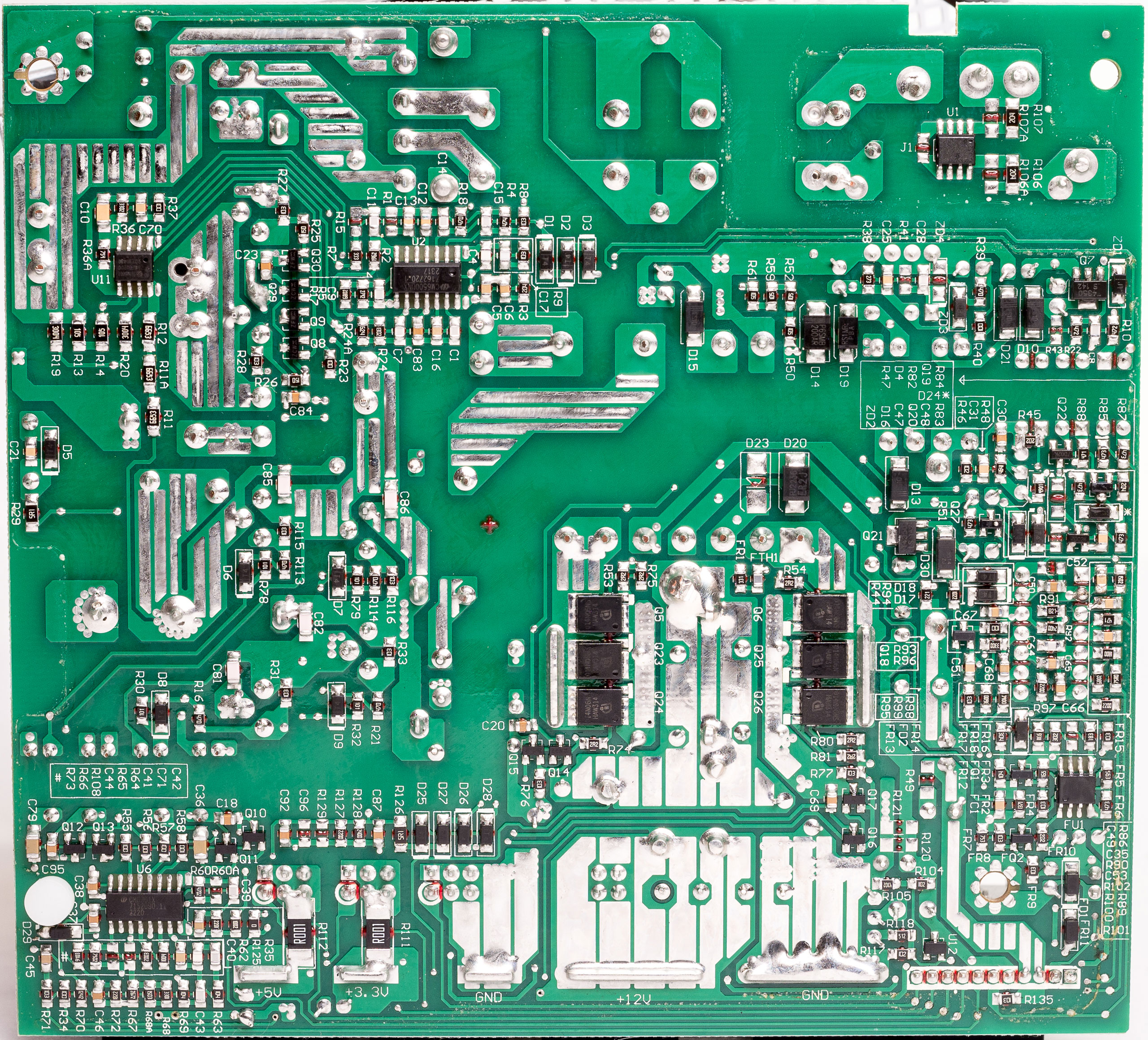

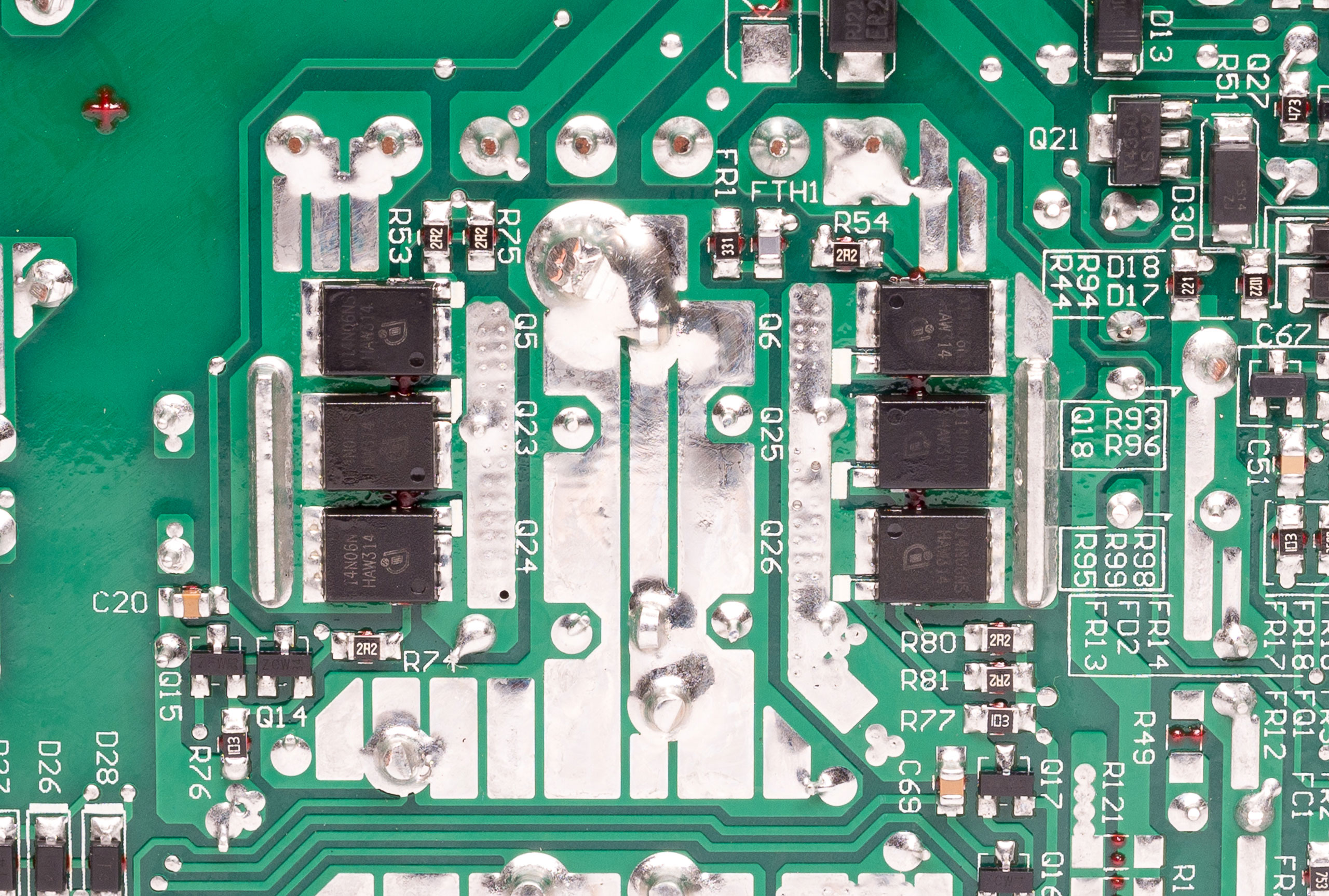

Синхронний випрямляч виконаний на шести транзисторах IPB014N06N (180 А, 60, 1,4 мОм), які розпаяні на основній платі. За їхнє охолодження відповідають дві пластини, впаяні поруч.

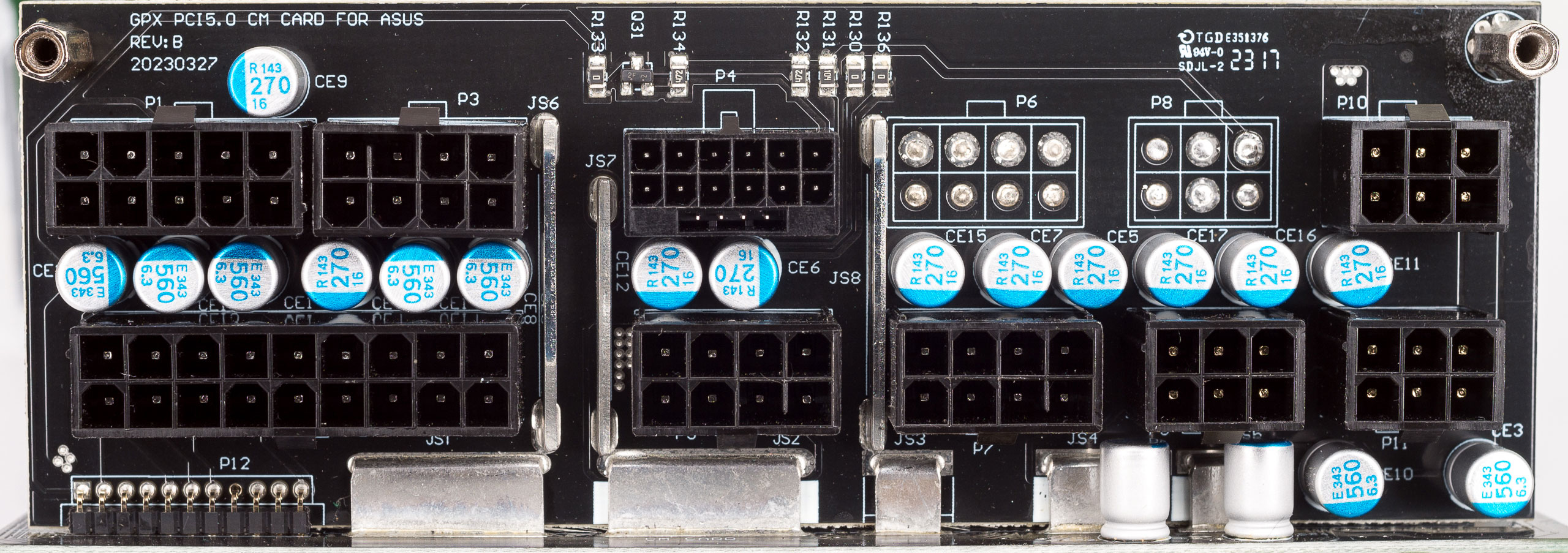

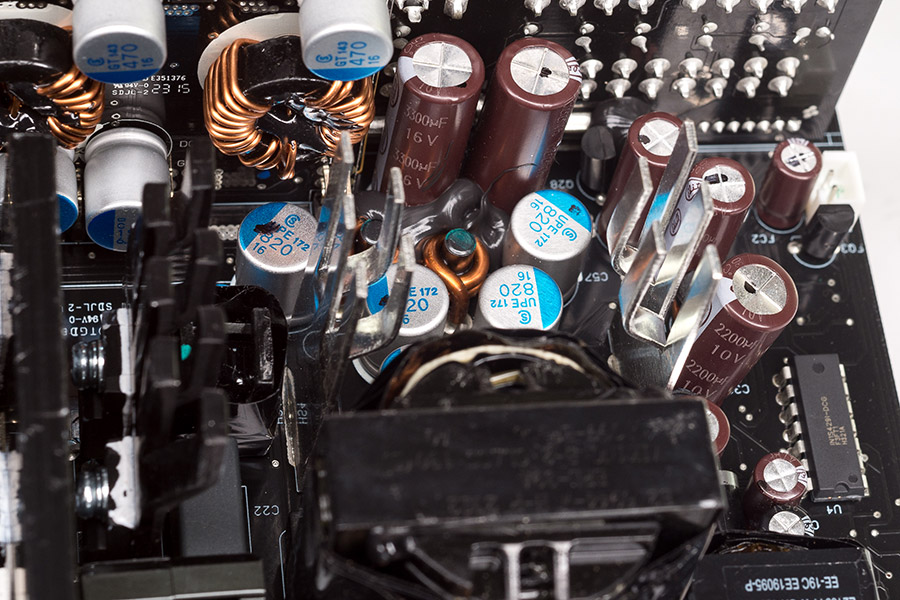

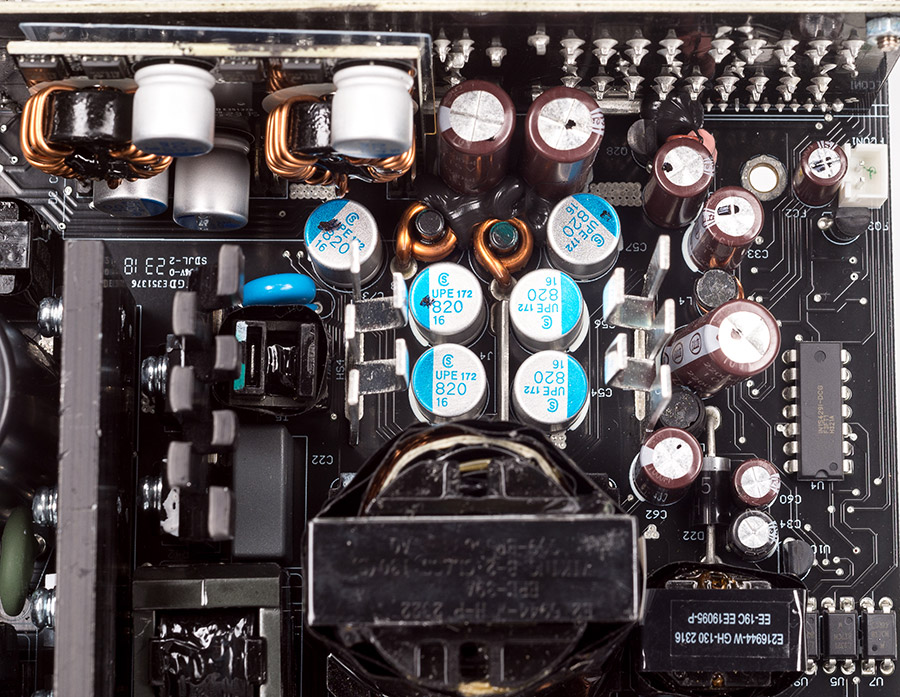

Вихідну напругу фільтрують шість полімерних конденсаторів ємністю 820 мкФ на 16 В і пара електролітичних конденсаторів ємністю 3300 мкФ на 16 В з робочою температурою 105 °C виробництва Elite. Для додаткової фільтрації напруги +12 В на платі з модульними конекторами розпаяно ще десять полімерних конденсаторів ємністю 270 мкФ і напругою 16 В.

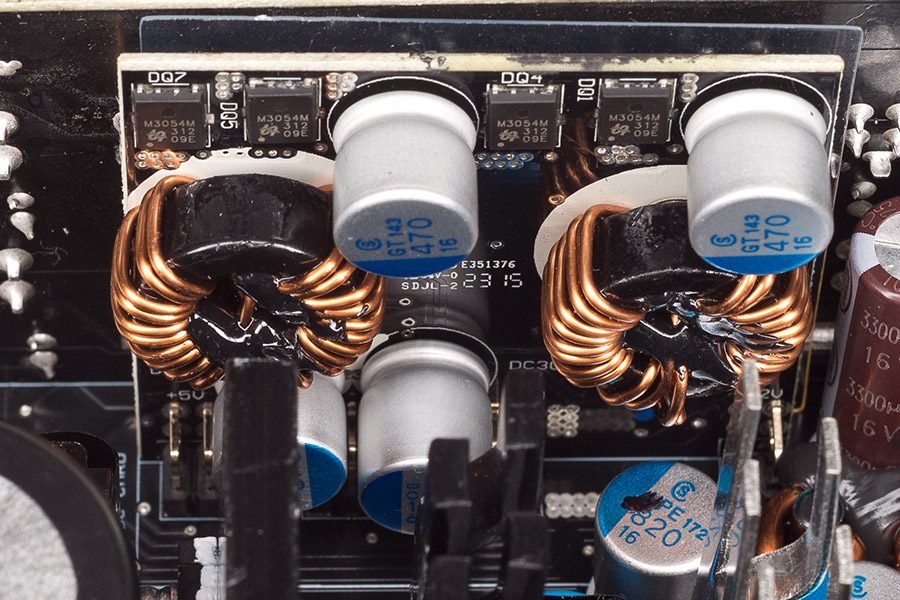

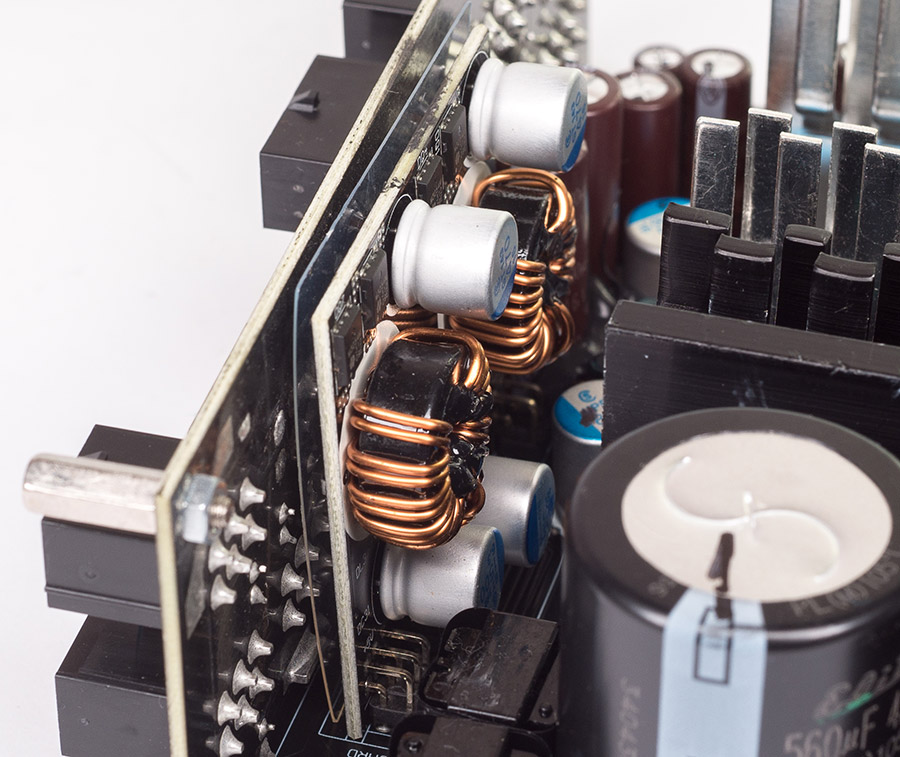

За живлення ліній +3,3 В і +5 В відповідає DC/DC-перетворювач, зібраний на окремій платі. На ній встановлені пара полімерних конденсаторів на 470 мкФ і 16 В по входу перетворювача, на виході пара дроселів і пара полімерних конденсаторів ємністю 1500 мкФ з напругою 6,3 В, а також силові транзистори QM3054M6 (97 А, 30 В, 4,8 мОм). Контролер захований зі зворотного боку плати.

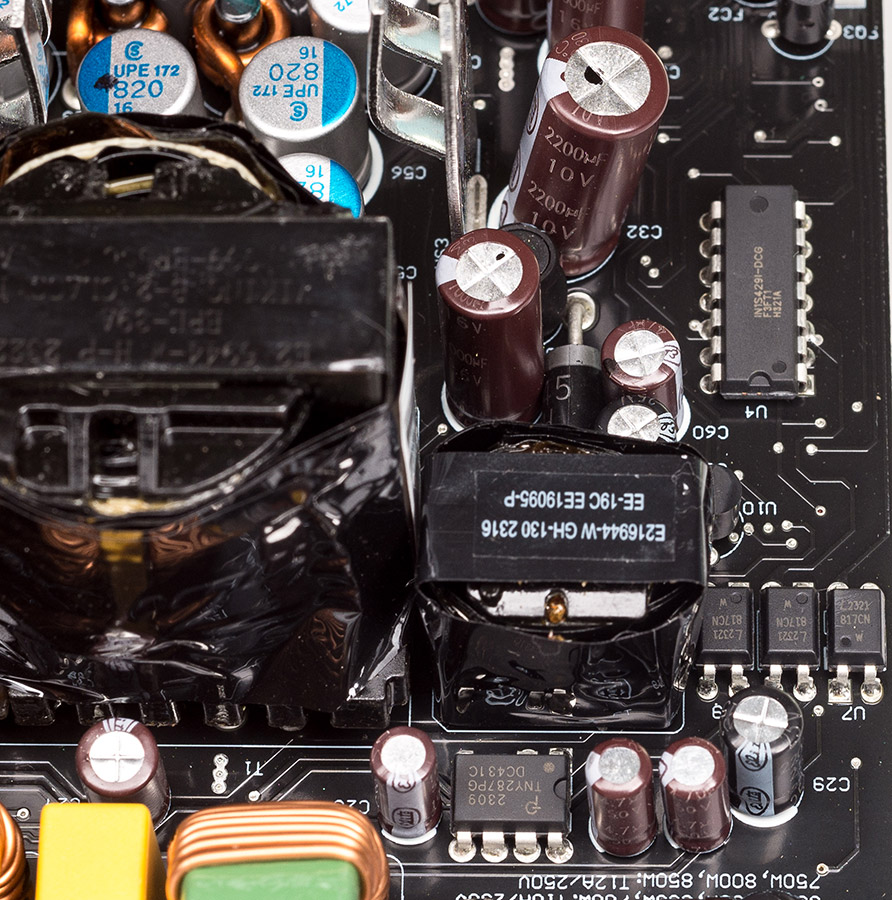

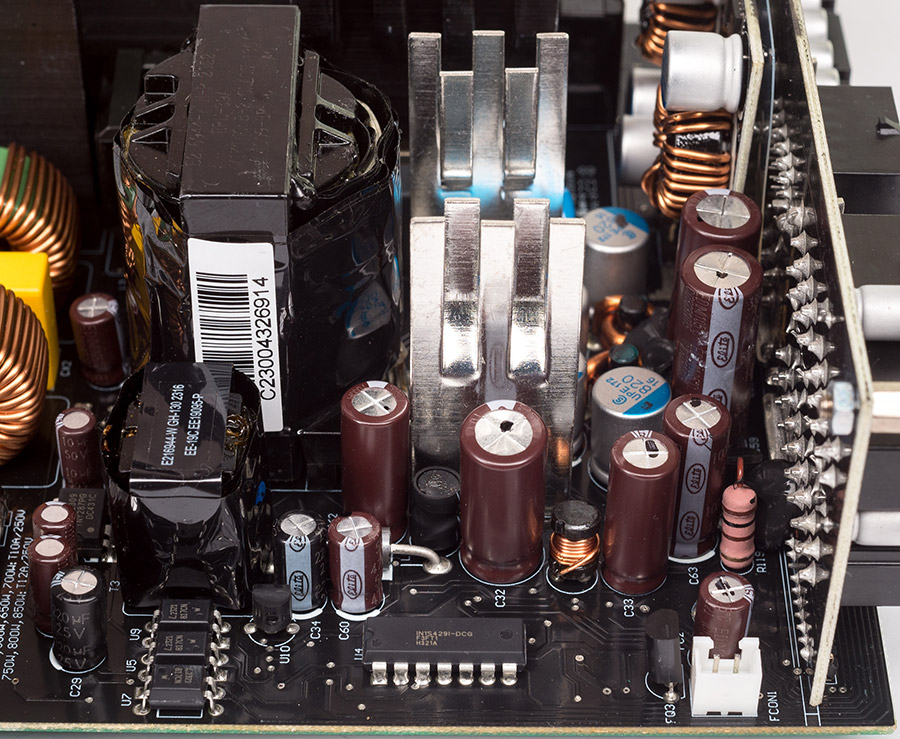

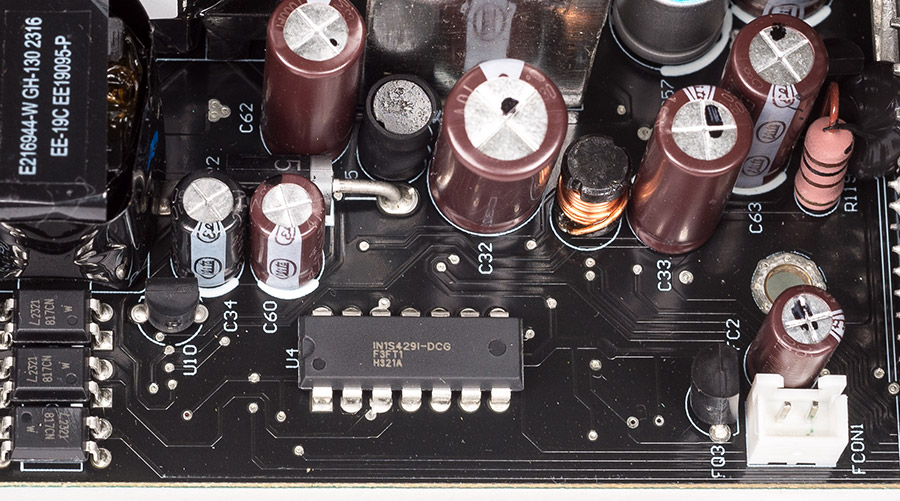

Перетворювач режиму очікування виконаний на ШІМ-контролері TNY287PG, в обв'язці застосовані конденсатори виробництва Elite. Поруч розташований супервізор IN1S429I-DCG, який стежить за вихідними напругами та струмами.

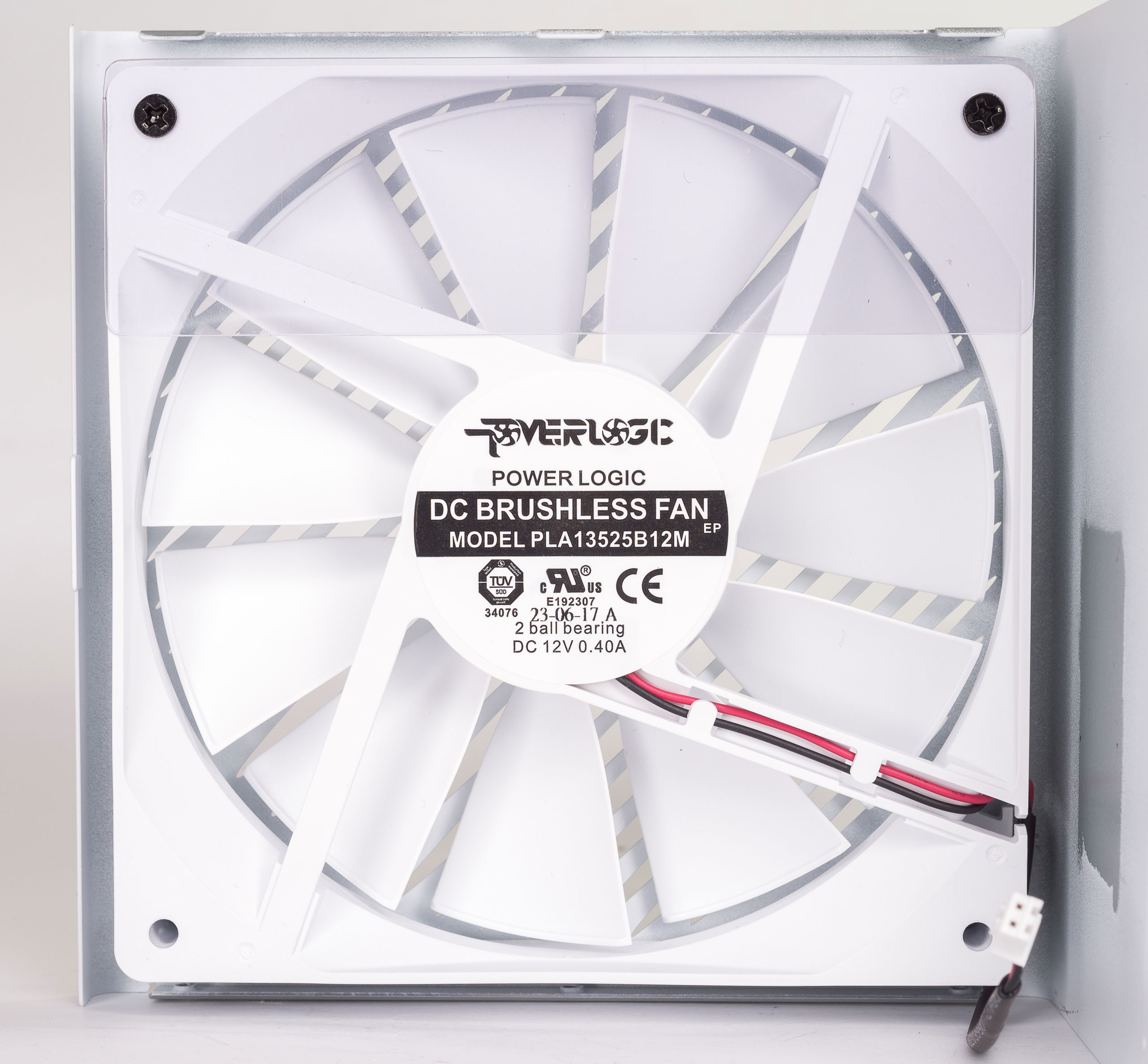

За охолодження компонентів блоку відповідає вентилятор Power Logic типорозміру 135х135х25 мм з маркуванням PLA13525B12M (12 В, 0,4 A), двоконтактним підключенням та подвійною кульковою вальницею. Вентилятор керується автоматично залежно від навантаження та температури силових компонентів.
Монтаж та паяння виконані якісно, плата покрита лаком.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А. Всі контакти для підключення кабелів блоку живлення з однаковою напругою увімкнені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм та замірялася напруга на контактах навантаження для врахування втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 110 Вт.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,19 | 0 | 5,18 | 77,7 | 3,3 | 36,3 | 114 |
| 10 | 12,18 | 121,8 | 5,18 | 77,7 | 3,29 | 36,2 | 235,7 |
| 20 | 12,17 | 243,4 | 5,17 | 77,5 | 3,28 | 36,1 | 357 |
| 30 | 12,15 | 364,5 | 5,15 | 77,2 | 3,27 | 36 | 477,7 |
| 40 | 12,14 | 485,6 | 5,14 | 77,1 | 3,26 | 35,9 | 598,6 |
| 50 | 12,13 | 606,5 | 5,13 | 76,9 | 3,25 | 35,7 | 719,1 |
| 60 | 12,11 | 726,6 | 5,12 | 76,8 | 3,24 | 35,6 | 839 |
| 65 | 12,11 | 787,1 | 5,11 | 76,6 | 3,23 | 35,5 | 899,2 |
За результатами тесту маємо нормальну стабільність на всіх лініях. Трохи занижена напруга +3,3V, але це під великим навантаженням у 11 А, в реальному комп'ютері такого навантаження по цій лінії ніколи не буде. З іншого боку, навіть у такому разі напруга вкладається у норми ATX.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12V для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,34 | 0 | 5,23 | 15 | 12,2 |
| 0 | 3,34 | 5 | 5,21 | 15 | 12,19 |
| 0 | 3,33 | 10 | 5,2 | 15 | 12,19 |
| 0 | 3,32 | 15 | 5,19 | 15 | 12,19 |
| 5 | 3,33 | 0 | 5,22 | 15 | 12,2 |
| 10 | 3,31 | 0 | 5,21 | 15 | 12,19 |
| 15 | 3,3 | 0 | 5,2 | 15 | 12,19 |
| 15 | 3,28 | 15 | 5,17 | 15 | 12,18 |
За результатами тесту маємо нормальну стабілізацію по лініях +3,3V та +5V, перекоси навантаження майже не впливають на вихідну напругу. Напруга на лінії +5V трохи завищена за будь-якого навантаження, але вкладається в допуски стандарту ATX.
Тест ефективності блоку проводився при напрузі мережі близько 230 В.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 212 | 1,0 | 233 | 90,9 |
| 50 | 425 | 2,0 | 230 | 92,3 |
| 75 | 637 | 3,09 | 227 | 90,8 |
| 100 | 850 | 4,24 | 224 | 89,5 |
Ефективність блоку укладається у стандарт 80 Plus Gold для напруги 230 В.

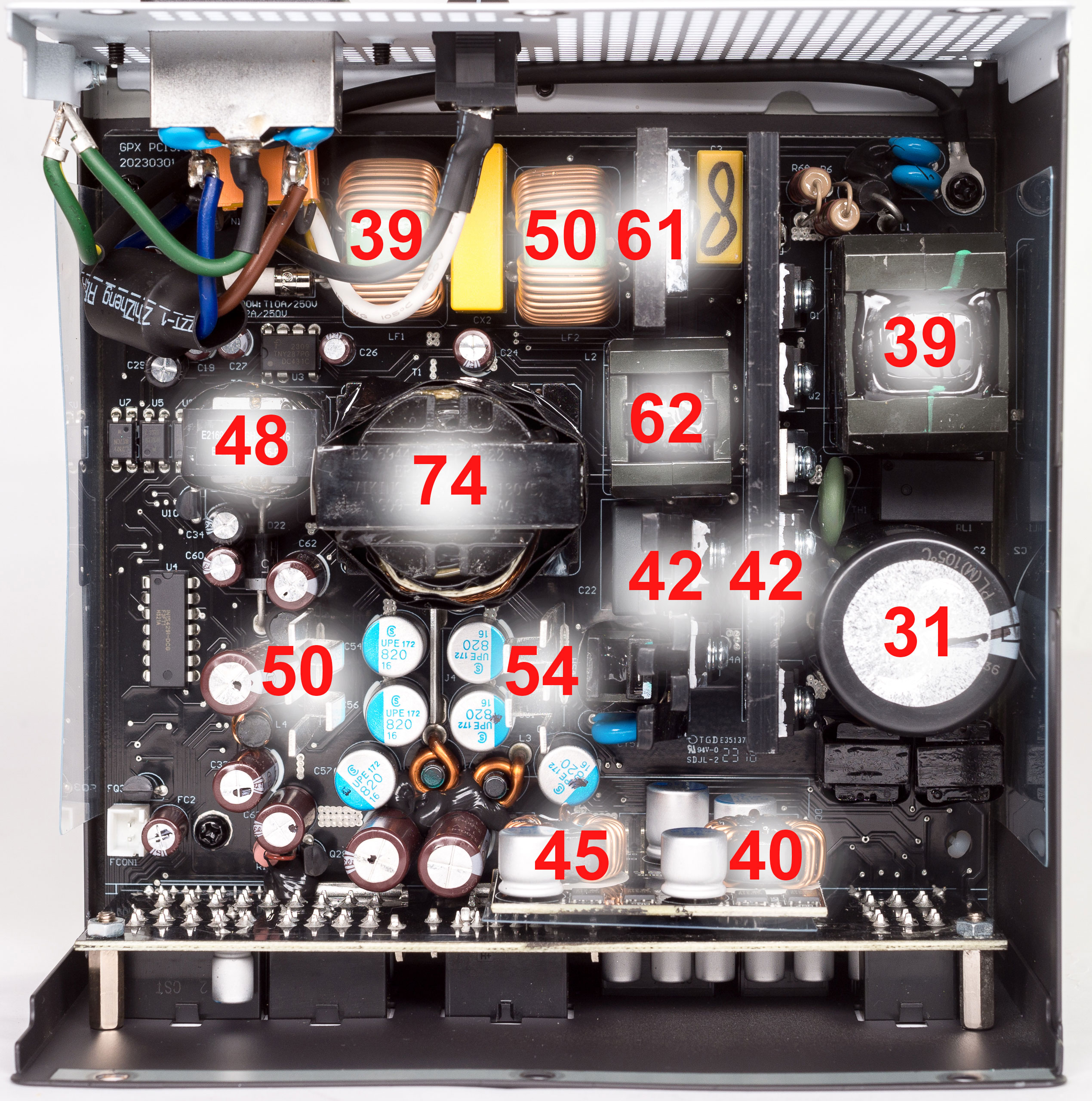

Тест на нагрівання компонентів блоку проводився за температури повітря в приміщенні у 18 °C. Термопара мультиметра Zotek ZT102 була закріплена на одному з силових трансформаторів, блок живлення навантажувався на максимальну потужність, поки температура трансформатора не стабілізувалася, після цього він швидко розбирався і проводилися виміри температур інших компонентів за допомогою пірометра. Результати тесту наведено на наступному фото плати блоку:
Температури компонентів виявились досить низькими. При максимальній потужності вентилятор працював із помітним шумом щодо інших вентиляторів у стенді, не стільки за рівнем шуму, як за його свистяче-шиплячим характером. Найімовірніше, проблема в завихреннях на гострих гранях штампованої решітки, розташованих дуже близько до вентилятора. При навантаженні менше половини вентилятор був досить тихим і не виділявся на рівні інших вентиляторів. У корпусі температури та рівень шуму будуть вищі залежно від розмірів, продувності корпусу та температури в приміщенні.
Висновки
Протестований ASUS Prime AP-850G видає заявлену потужність, має непогану стабільність напруг, побудований за сучасною схемотехнікою і поставляється з гарним комплектом кабелів. Щоправда, у ньому використовується бюджетна елементна база, але навіть так виробник дає гарантію вісім років. Очевидно, причина в низькому нагріванні компонентів, що веде до збільшення терміну служби встановлених конденсаторів. Крім того, через конструктивні особливості решітки вентилятора на максимальній потужності проявляється неприємний шум, але навряд чи хтось буде встановлювати собі блок без запасу потужності, а при навантаженні до 500 Вт він взагалі досить тихий. Вирішальним фактором при покупці вже буде ціна та наявність порівняно з конкурентами. Але це за умови, що він таки дістанеться роздрібного ринку, поки що він офіційно доступний системним інтеграторам для складання готових ПК.
