Сьогодні в нас на тестуванні блок живлення ASUS ROG LOKI SFX-L 1000W Platinum із сертифікатом 80 Plus Platinum — топова модель у формфакторі SFX-L для компактних корпусів. У ньому використовуються високоякісні електронні компоненти, унікальний дизайн у фірмовому стилі Republic of Gamers, низький рівень шуму, синхронізація RGB-підсвічування з ASUS Aura sync. Заявлено підтримку АТХ 3.0 і PCI-E 5.0, а виробник на нього дає гарантію 10 років. Подивимося, наскільки він гарний.
ASUS ROG-LOKI-1000P-SFX-L-GAMING
Виробник | ASUS |
---|---|
Модель та сторінка продукту | ROG-LOKI-1000P-SFX-L-GAMING |
Потужність, Вт | 1000 |
Сертифікат енергоефективності | 80 PLUS Platinum |
Формфактор | SFX-L |
Схема підключення кабелів | Модульна |
Потужність каналу +12V, Вт (А) | 1000 (83,3) |
Потужність каналу +5V, Вт (А) | 100 (20) |
Потужність каналу +3,3V, Вт (А) | 66 (20) |
Комбінована потужність +3,5V та +5V, Вт | 110 |
Потужність каналу –12, Вт (А) | 9,6 (0,8) |
Потужність каналу +5Vsb, Вт (А) | 12,5 (2,5) |
Активний PFC | + |
Діапазон мережевої напруги, В | 100–240 |
Частота мережевої напруги, Гц | 47–63 |
Розмір вентилятора, мм | 120х120х15 |
Тип вальниці | Подвійна кулькова |
Кількість кабелів/роз'ємів для CPU | 2/2x EPS12V (4+4) |
Кількість кабелів/роз'ємів для PCI-E 5.0 | 1/1 (16) |
Кількість кабелів/роз'ємів для PCI-E | 2/3x (6+2) |
Кількість кабелів/роз'ємів для SATA | 2/6 |
Кількість кабелів/роз'ємів для IDE | 1/4 |
Захисні функції | OPP/OVP/UVP/SCP/OCP/OTP |
Розміри (ШхВхГ), мм | 125х63,5х125 |
Гарантія, міс | 120 |
Ціна, грн | 12069 |

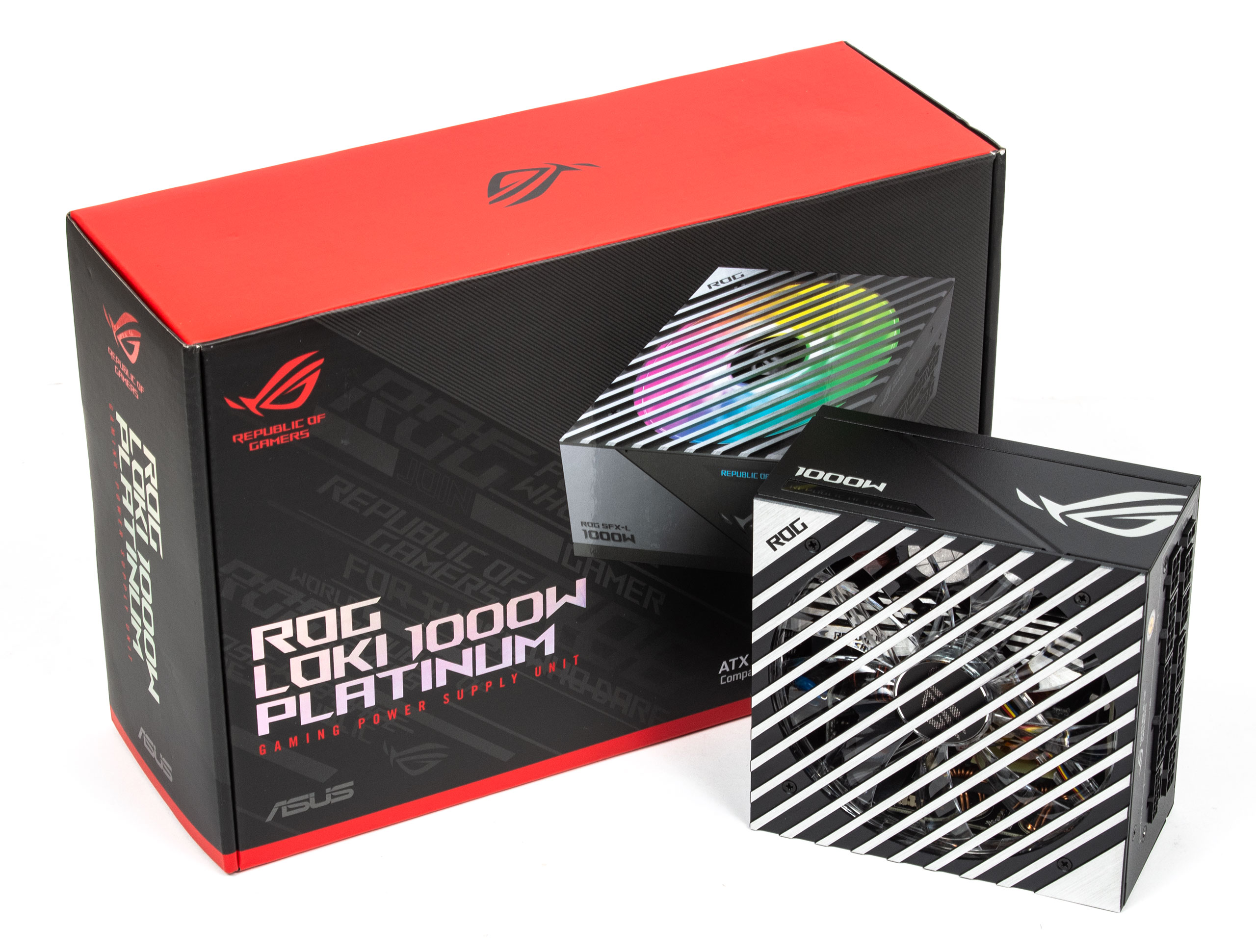

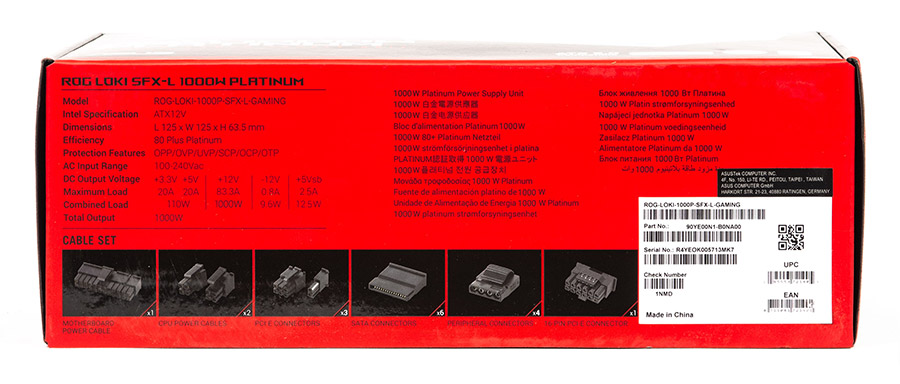

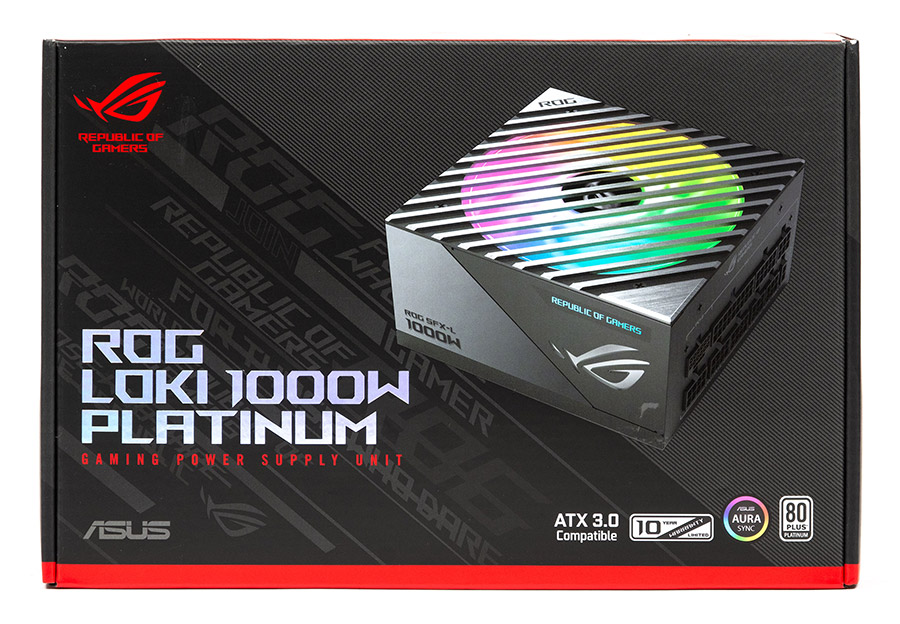

Блок живлення постачається в невеликій коробці, на передній грані якої розташовано фото пристрою, на задній — інформація з особливостями блоку, а на бічній вже розписана конфігурація кабелів та конекторів.
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/02-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/03-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/04-asus-rog-loki-1000p-sfx-l-gaming.jpg)

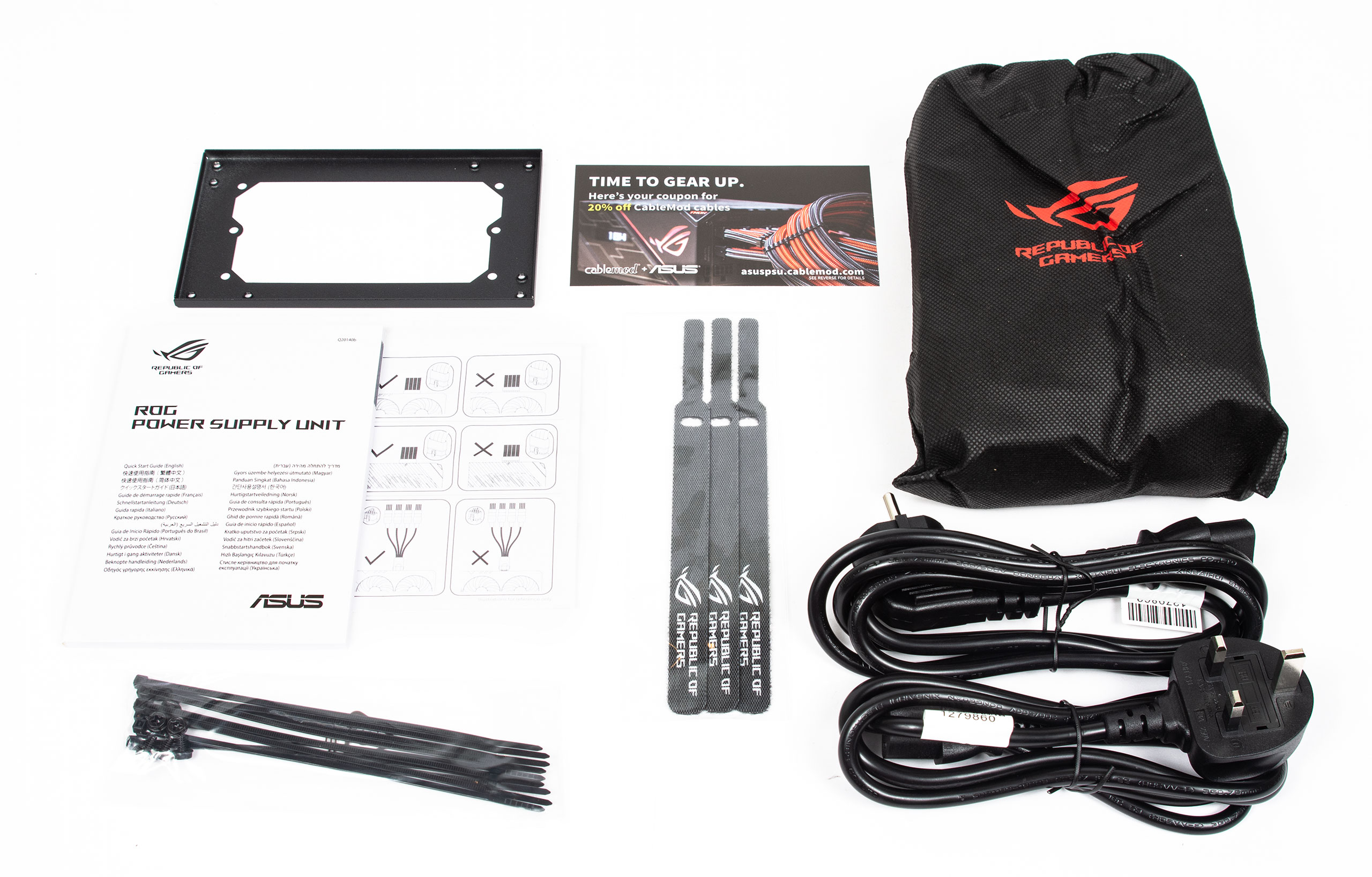

У комплекті є два мережеві кабелі з різними вилками, модульні проводи в окремому чохлі, перехідник кріплення SFX-ATX, два комплекти кабельних стяжок, пакетик з кріпленням та інструкція.

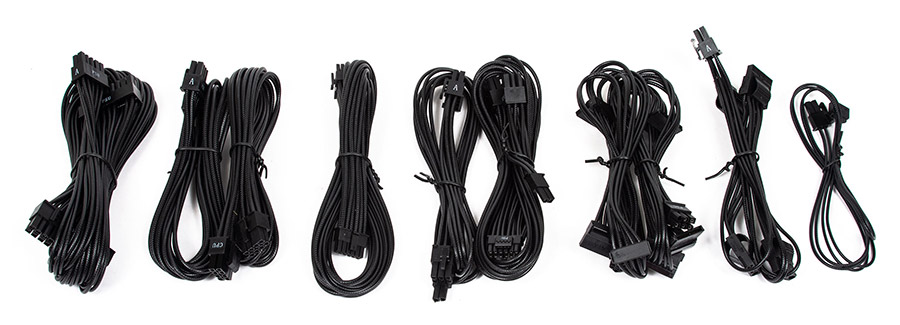

Блок живлення з модульними кабелями, їх кількість та довжина наступні:
- один для живлення материнської плати (45 см);
- два з одним 8-контактним (4+4) роз'ємом для живлення процесора (55 см);
- один 12VHPWR з одним 16-контактним роз'ємом для живлення відеокарти PCI-E 5.0 600 Вт (45 см);
- один 12VHPWR з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (45+45 см);
- один з одним 8-контактним (6+2) роз'ємами для живлення відеокарти PCI-E (45 см);
- два з трьома роз'ємами живлення для SATA-пристроїв (30+20+10 см);
- один із чотирма роз'ємами для IDE-пристроїв (30+10+10+10 см);

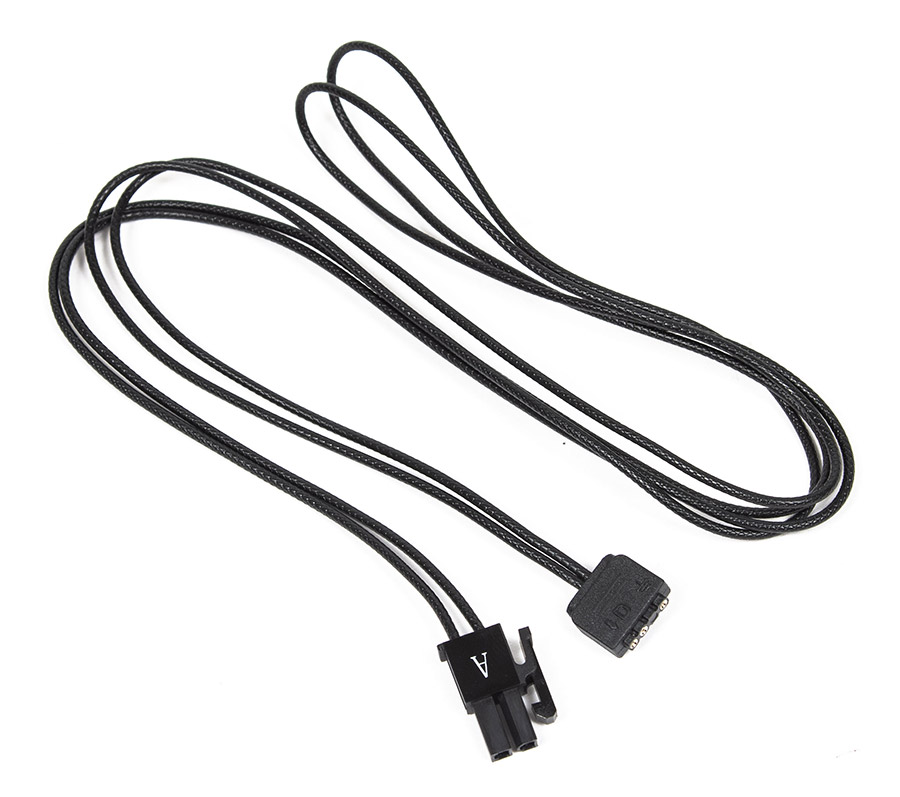

- кабель для синхронізації RGB підсвічування ASUS Aura sync (80 см).

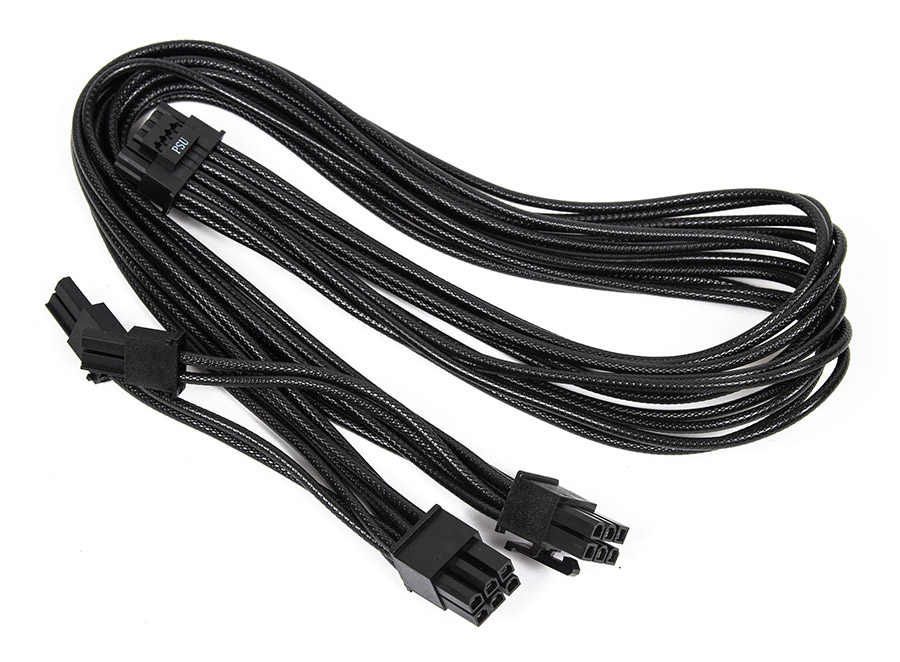

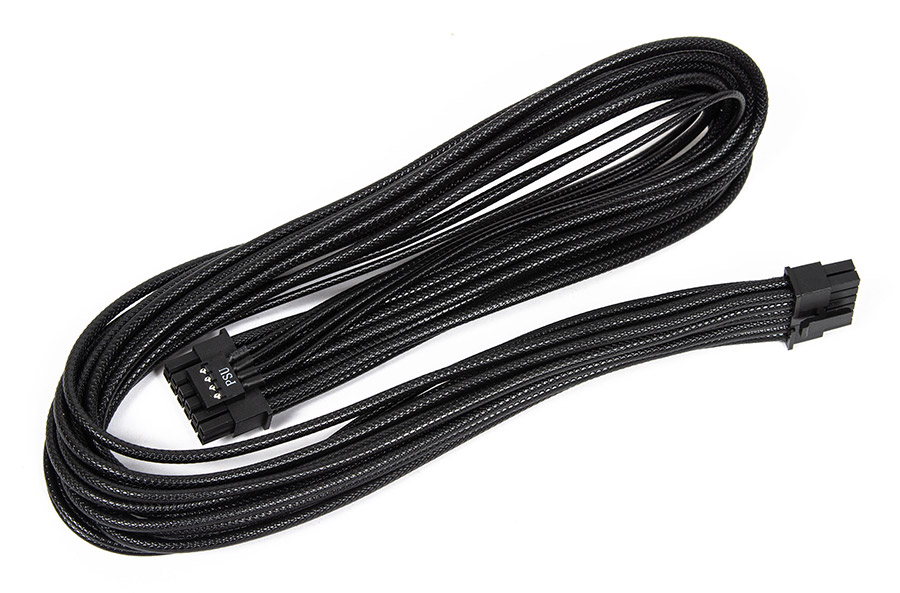

Усі кабелі виконані проводами в індивідуальному обплетенні чорного кольору. Вони досить м'які для акуратного укладання в компактних корпусах і виглядають просто відмінно.
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/06-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/07-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/08-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/09-asus-rog-loki-1000p-sfx-l-gaming.jpg)

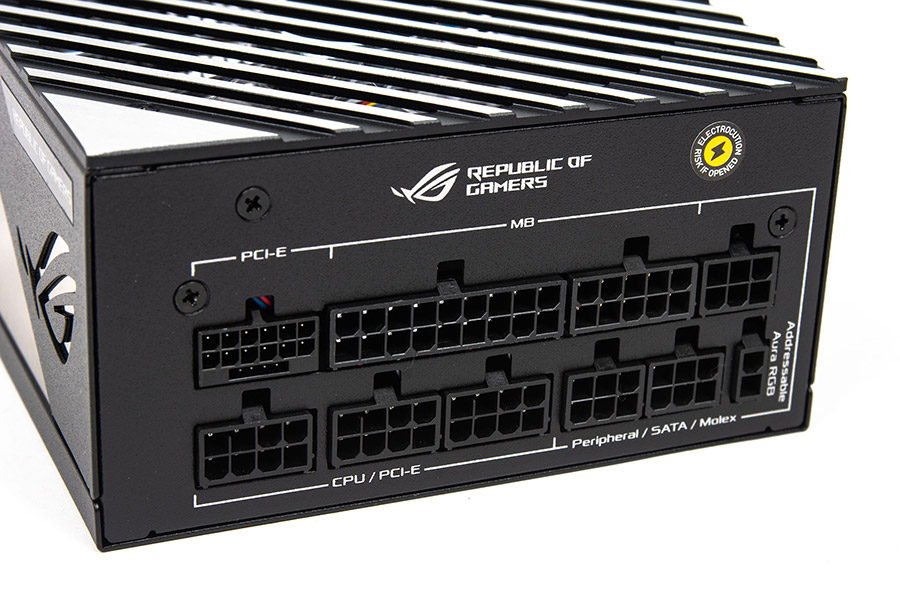

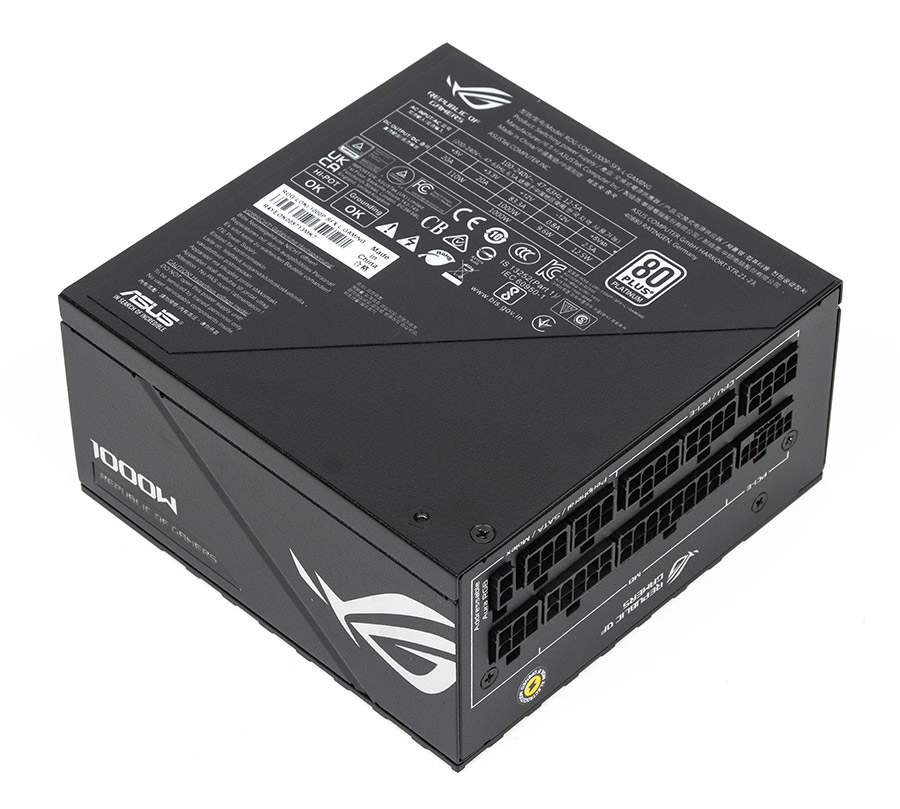

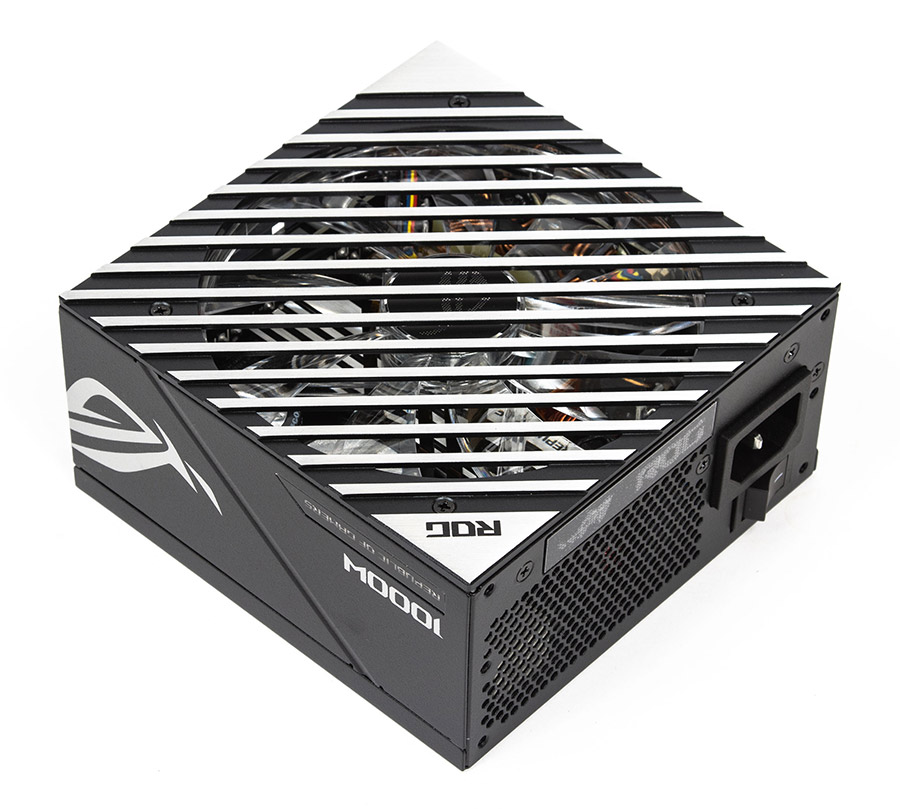

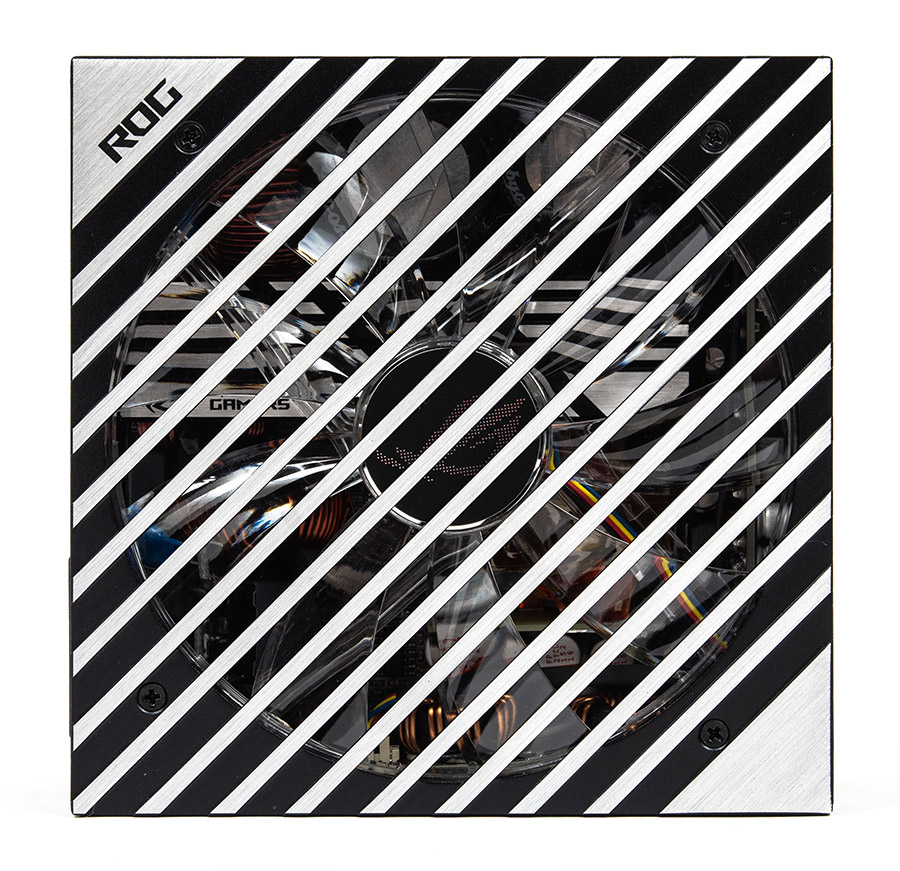

Корпус блоку має оригінальний дизайн, він сталевий та пофарбований чорною порошковою фарбою, тоді як решітка вентилятора виконана з алюмінієвої пластини з фрезеруванням.
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/10-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/11-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/12-asus-rog-loki-1000p-sfx-l-gaming.jpg)

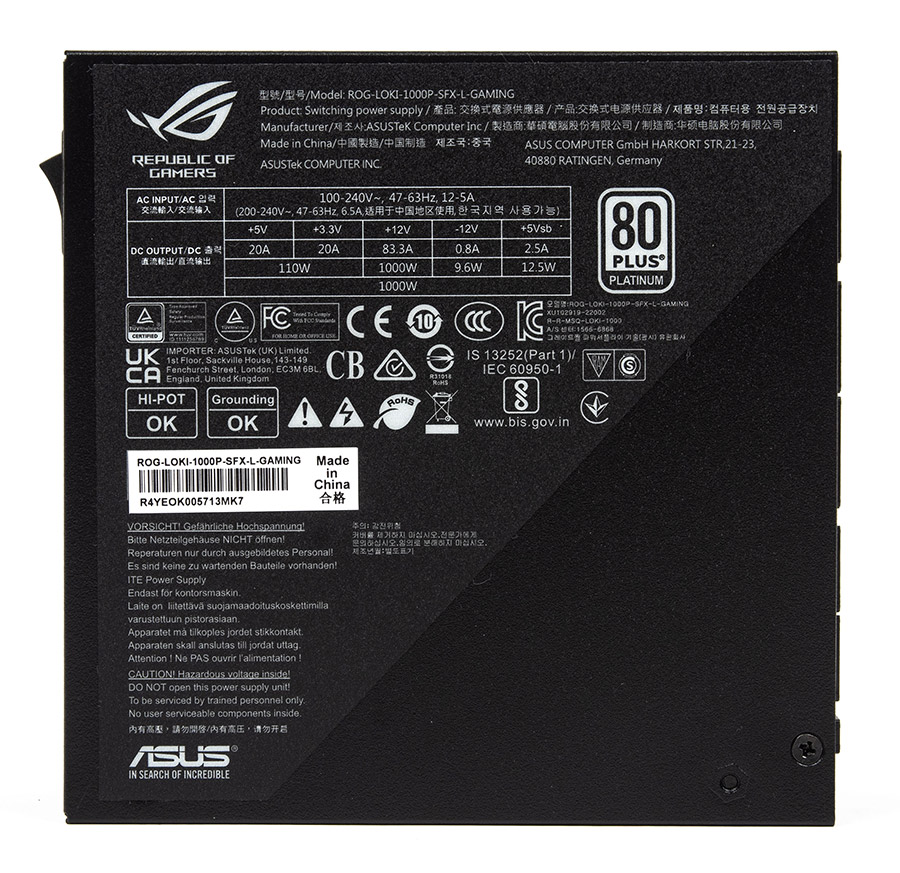

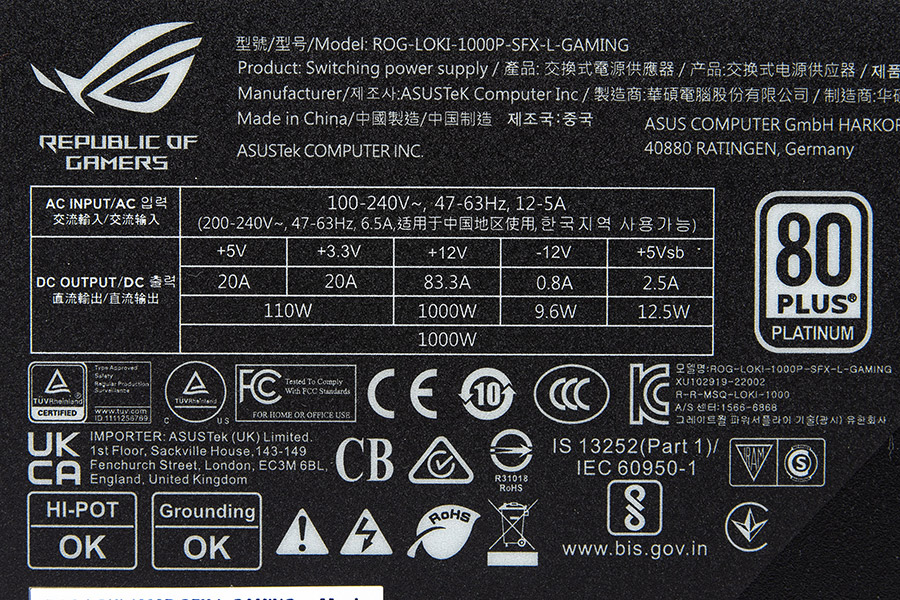

На верхній грані є наклейка із технічними характеристиками.
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/15-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/16-asus-rog-loki-1000p-sfx-l-gaming.jpg)

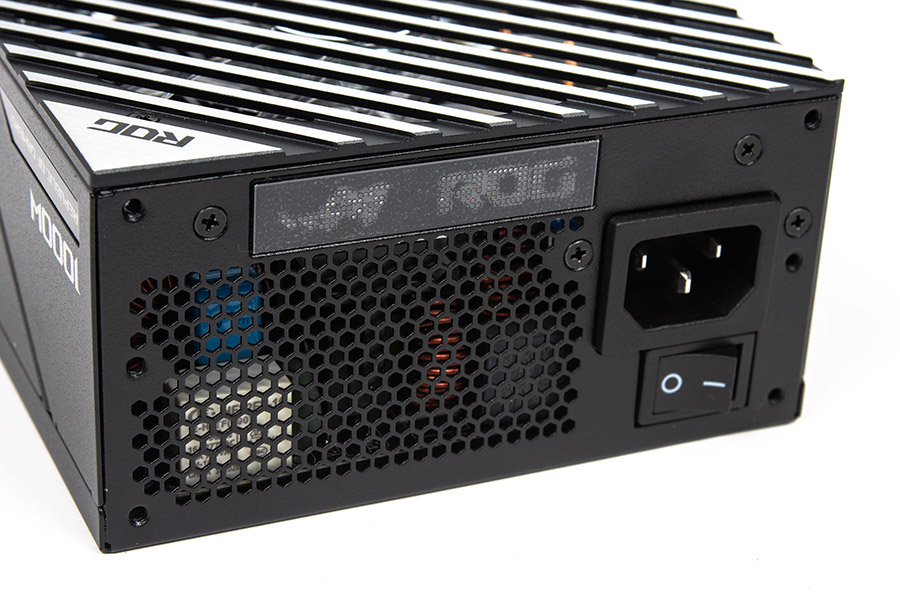

Вентилятор і кілька декоративних елементів на бічних гранях мають RGB-підсвічування з можливістю синхронізуватися з материнською платою за протоколом ASUS Aura sync.
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/13-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/14-asus-rog-loki-1000p-sfx-l-gaming.jpg)

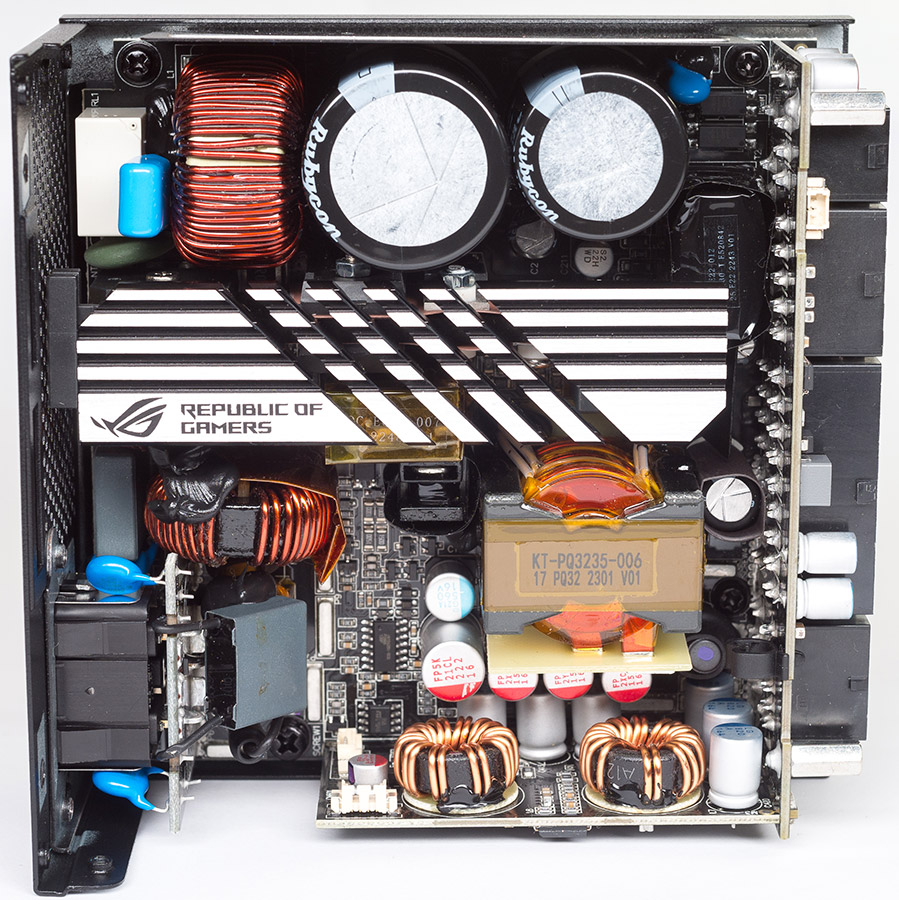

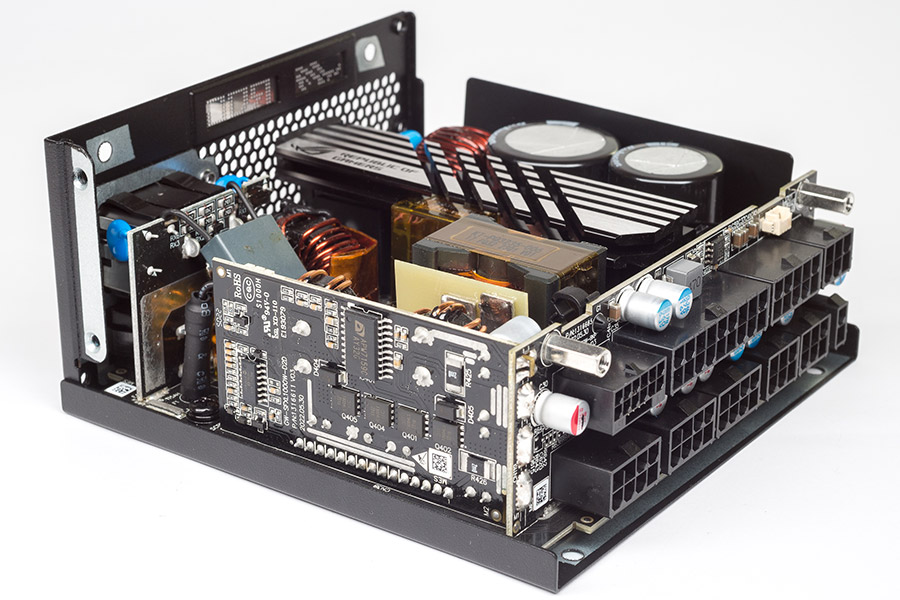

Блок побудований на сучасній платформі з активним коректором коефіцієнта потужності (APFC) з широким діапазоном вхідної напруги 100–240 В, силовим резонансним LLC-перетворювачем із синхронним випрямлячем по лінії +12 В та DC/DC-перетворювачами для напруг +5 В та +3,3 В.
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/17-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/18-asus-rog-loki-1000p-sfx-l-gaming.jpg)

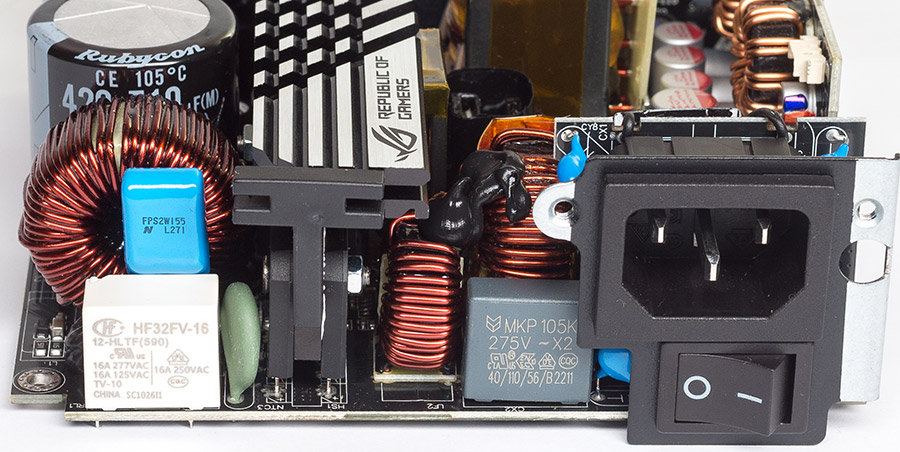

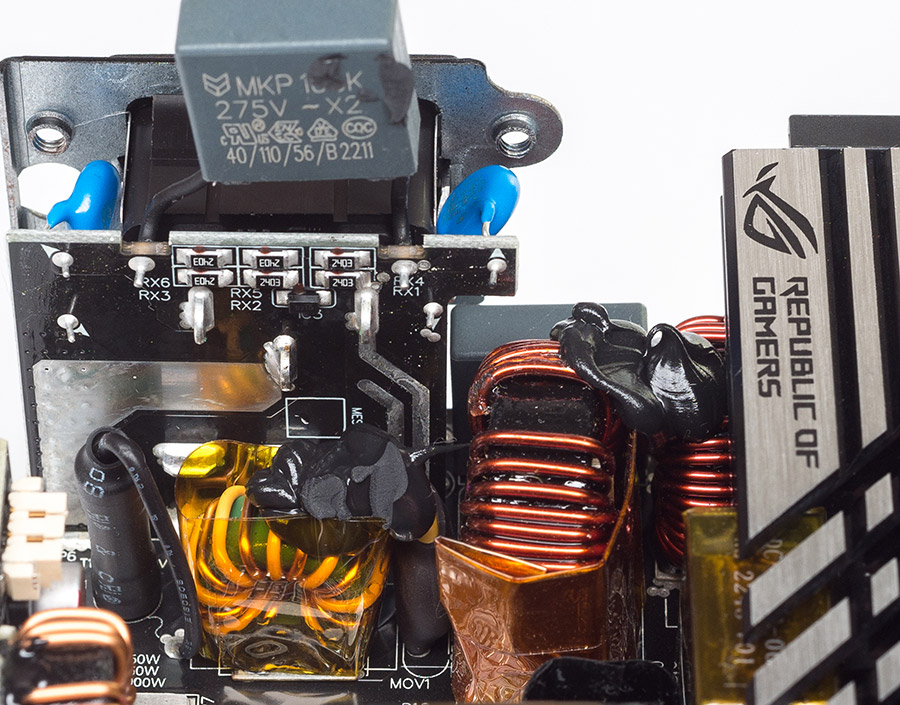

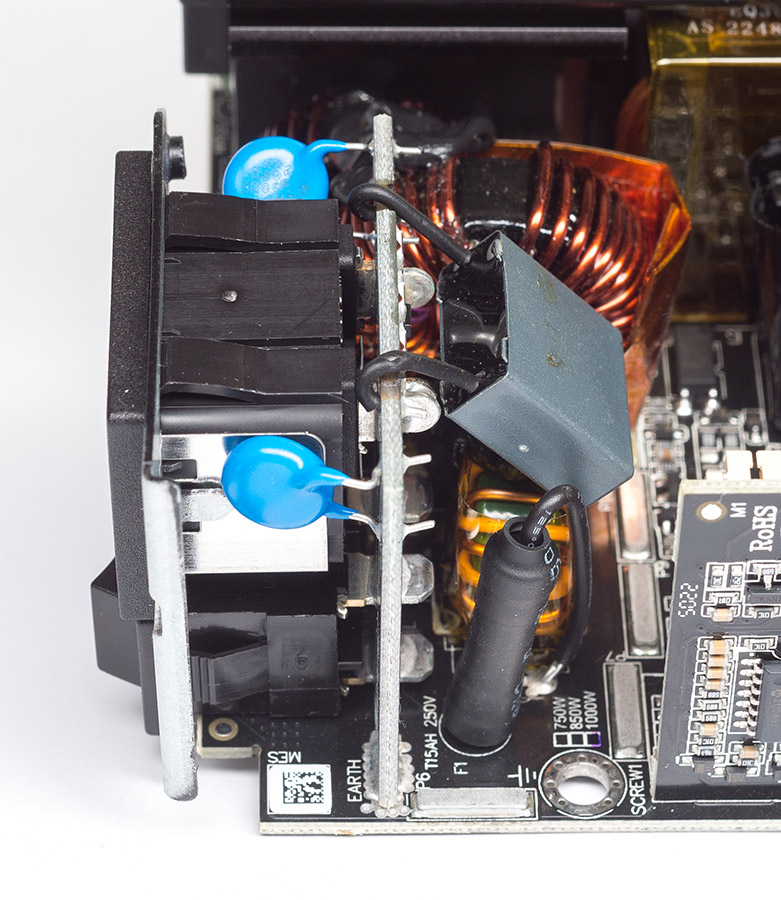

Мережевий роз'єм і вимикач живлення встановлені на невеликій платі, на ній також розташована частина елементів імпульсного мережевого фільтра. Вхідний випрямляч встановлений на загальний великий радіатор, складається з двох діодних мостів, їх тип розглянути не вдалося.
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/20-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/19-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/21-asus-rog-loki-1000p-sfx-l-gaming.jpg)

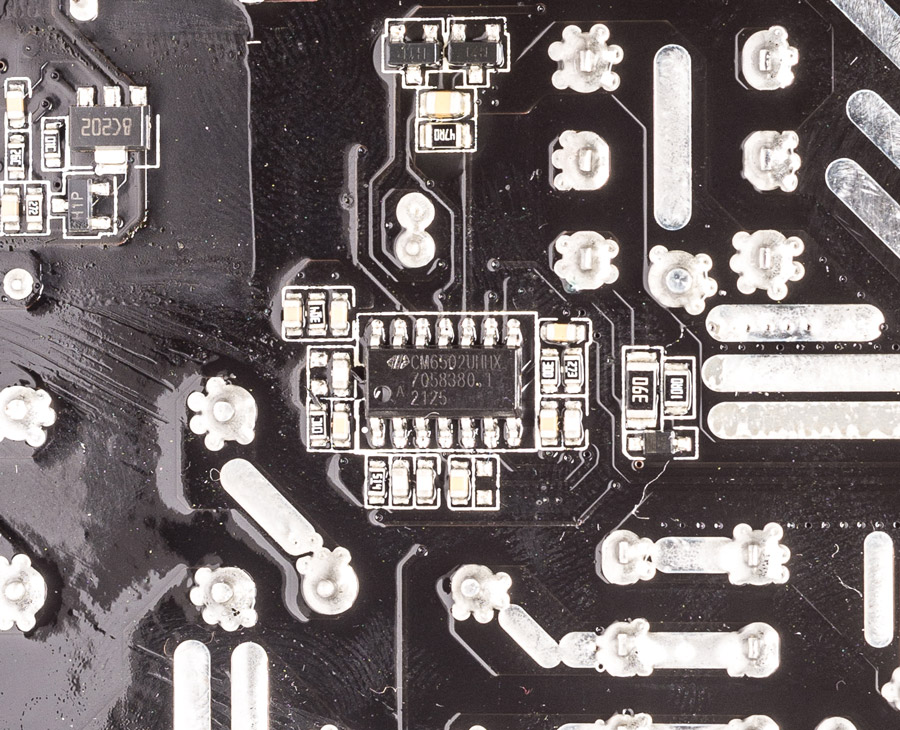

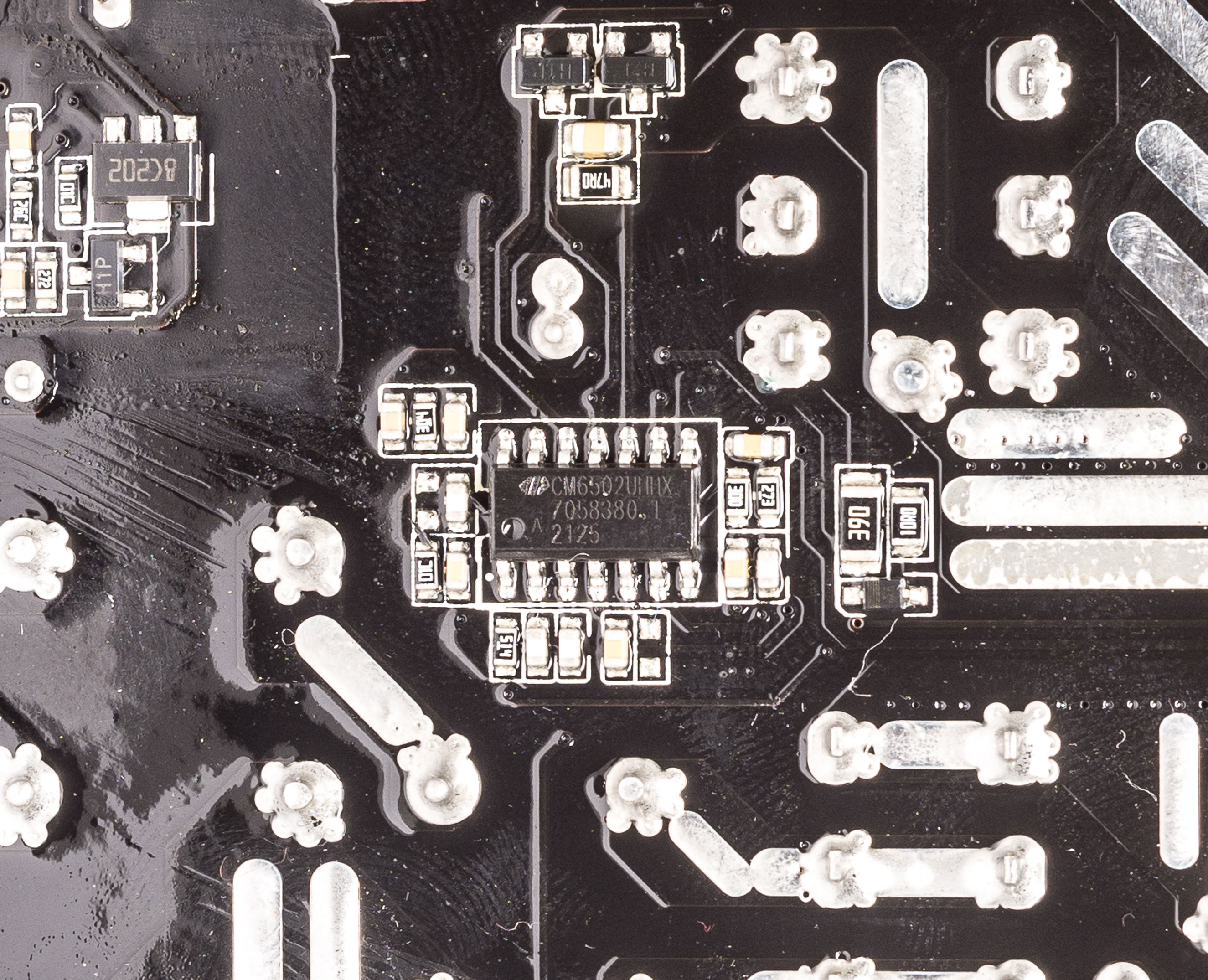

Керує коректором контролер CM6502UNX, через дуже щільний монтаж тип силових компонентів APFC також не вдалося розглянути.

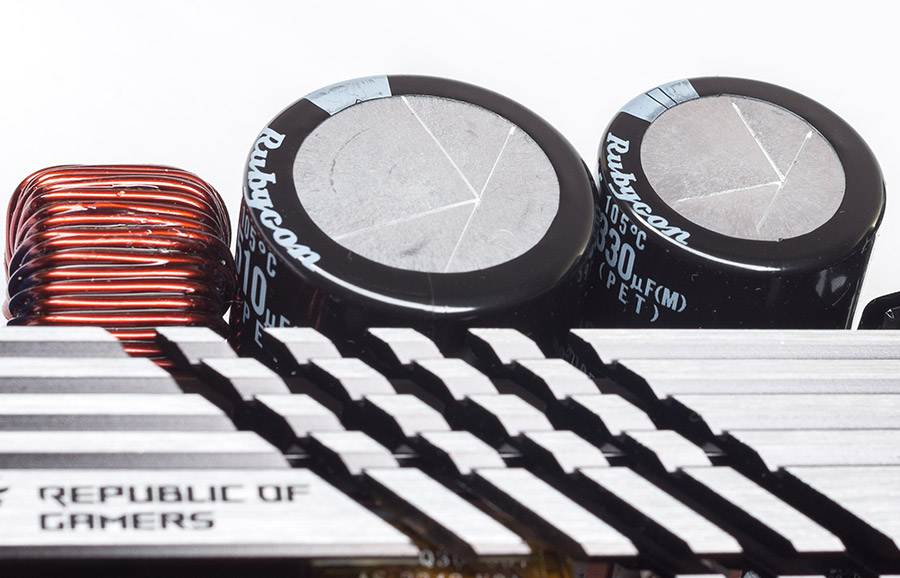

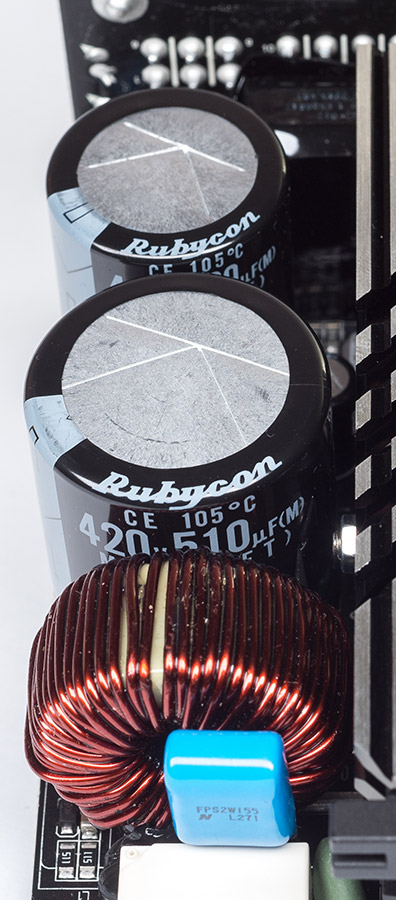

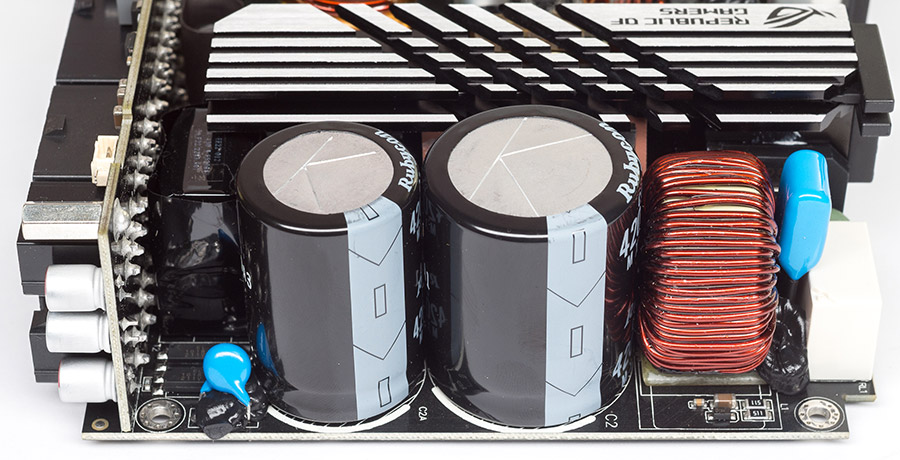

Високовольтний фільтр виконаний на двох електролітичних конденсаторах: один ємністю 510 мкФ з робочою напругою 420 і температурою 105 °C, а другий — на 330 мкФ з напругою 420 В і 105°C. Усі вони виробництва фірми Rubycon, а загальна ємність фільтра становить 840 мкФ.
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/25-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/22-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/24-asus-rog-loki-1000p-sfx-l-gaming.jpg)

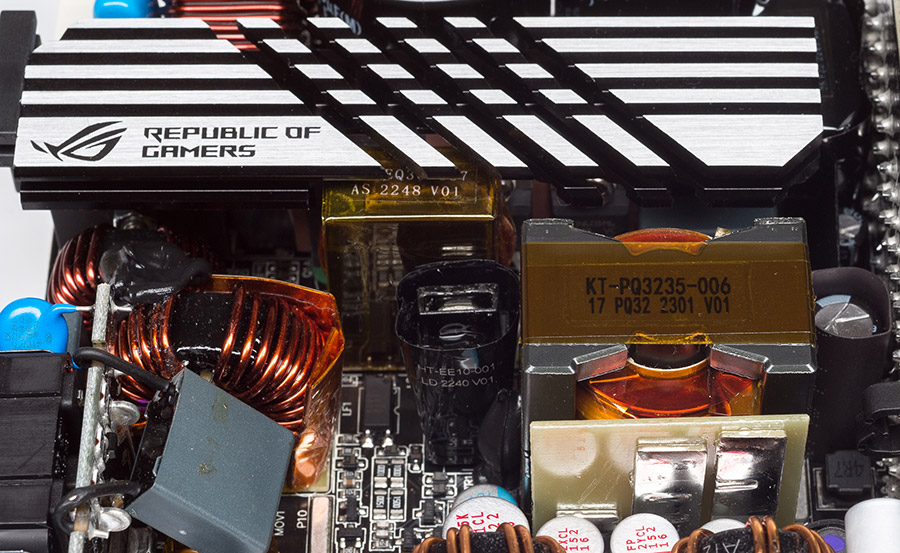

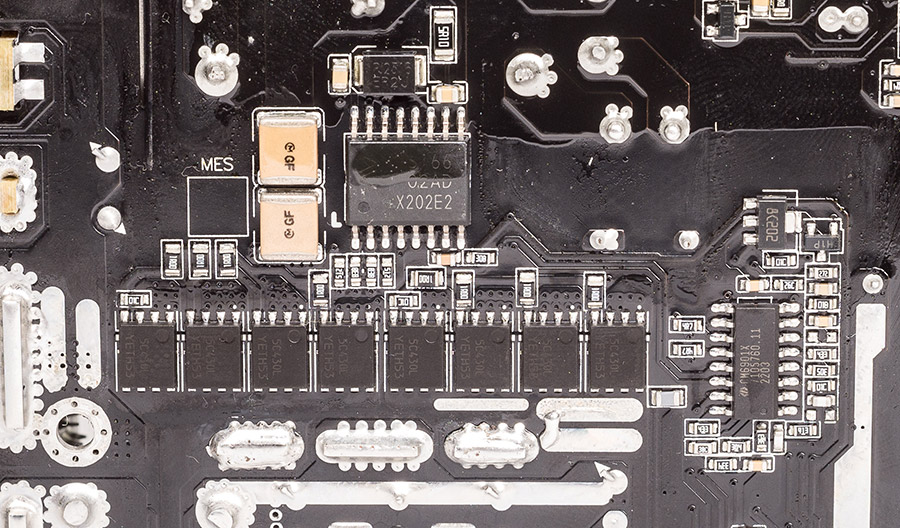

За напругу +12 В відповідає резонансний LLC-перетворювач з синхронним випрямлячем, якими керує контролер CM6901X. Синхронний випрямляч виконаний на восьми транзисторах NTMFS5C430NL (200 А, 40 В, 1,4 мОм), розпаяних на основній платі.
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/26-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/27-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/28-asus-rog-loki-1000p-sfx-l-gaming.jpg)

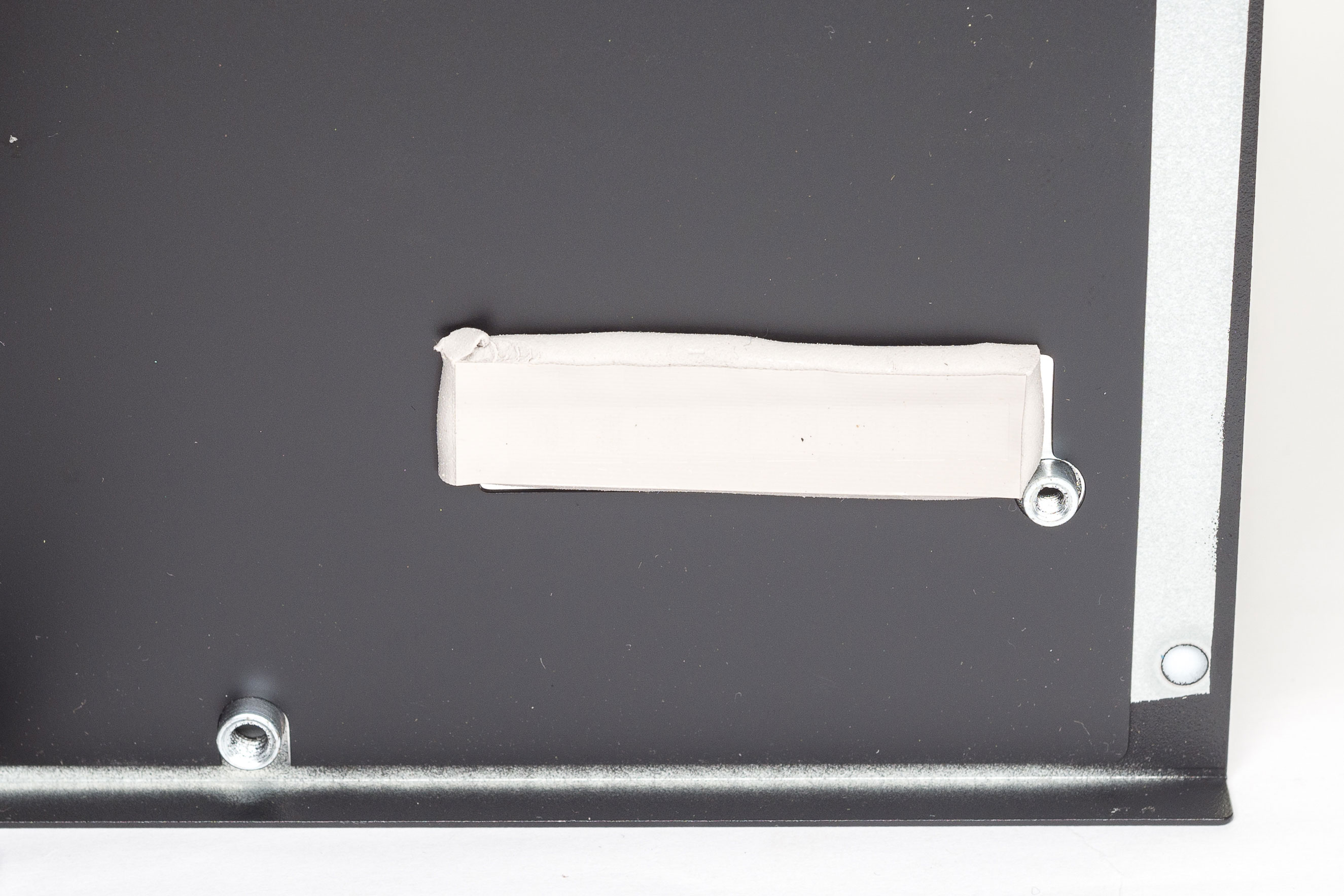

Тепло від них відбирається через товсту термопрокладку на корпус блоку.

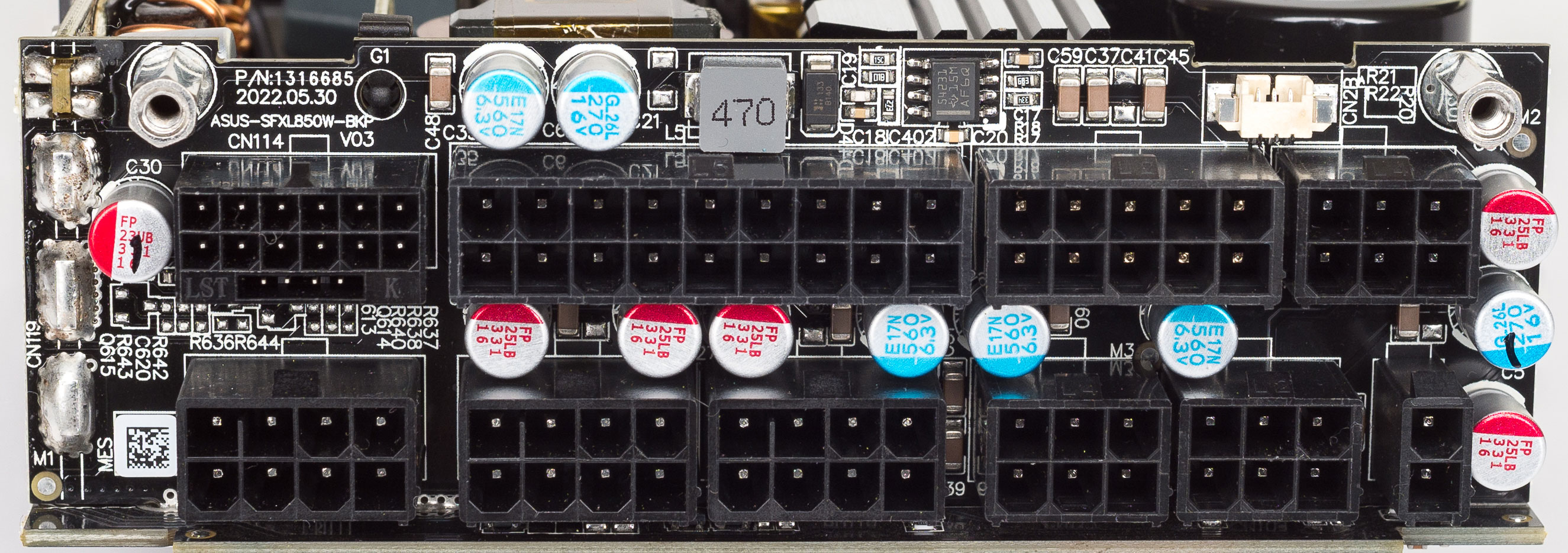

Вихідну напругу фільтрують три полімерних конденсатори ємністю 1500 мкФ на 16 В і один полімерний конденсатор ємністю 2200 мкФ на 16 В. На платі з роз'ємами підключення модульних кабелів є ще шість полімерних конденсаторів ємністю 330 мкФ на 16 В.

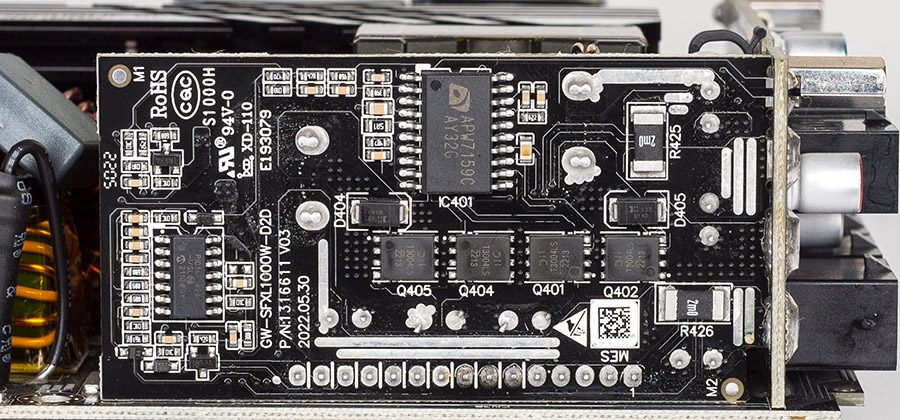

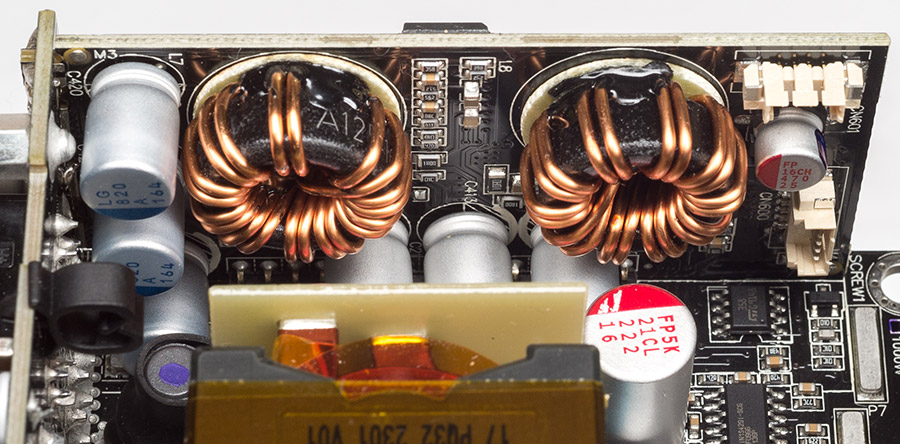

За живлення ліній +3,3 В та +5 В відповідає DC/DC-перетворювач на базі транзисторів DMT3004LPS (140 А, 30 В, 3,8 мОм), зібраний на окремій платі. Керується він контролером APW7159C. На цій же платі встановлений мікроконтролер PIC16F1824-I/SL, який, мабуть, відповідає за керування обертами вентилятора, оскільки поруч із ним підключається конектор від вентилятора.
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/31-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/32-asus-rog-loki-1000p-sfx-l-gaming.jpg)

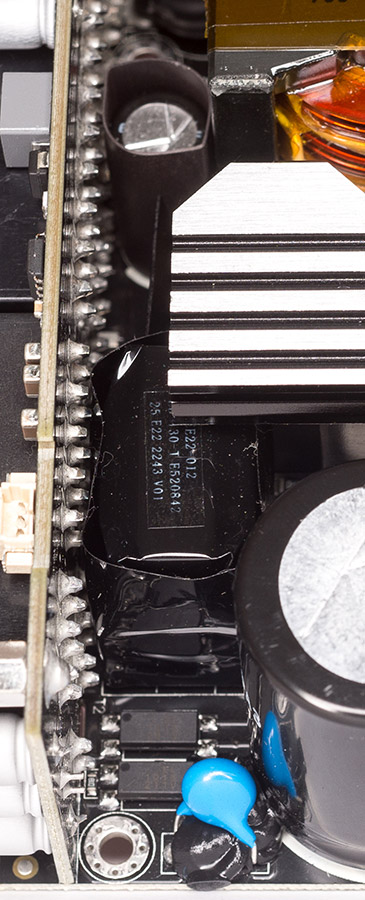

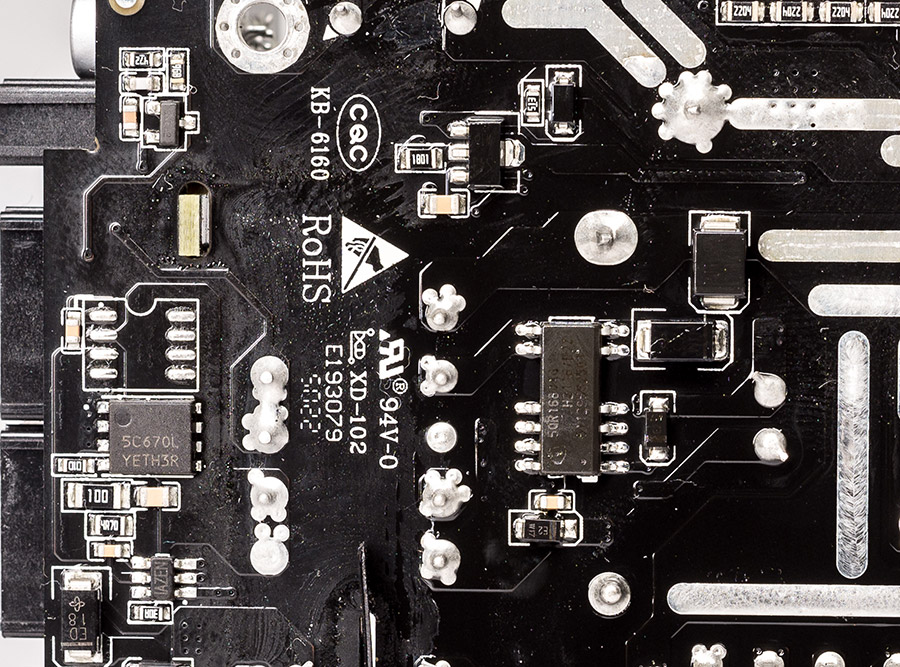

Перетворювач живлення режиму очікування збудований на контролері з маркуванням 50R168CAG, по виходу 5VSB встановлений синхронний випрямляч на транзисторі NTMFS5C670NL. Через щільний монтаж не вдалося розглянути, які конденсатори встановлені в цій обв'язці.
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/33-asus-rog-loki-1000p-sfx-l-gaming.jpg)
![ASUS ROG-LOKI-1000P-SFX-L-GAMING](/power/asus-rog-loki-1000p-sfx-l-gaming/34-asus-rog-loki-1000p-sfx-l-gaming.jpg)

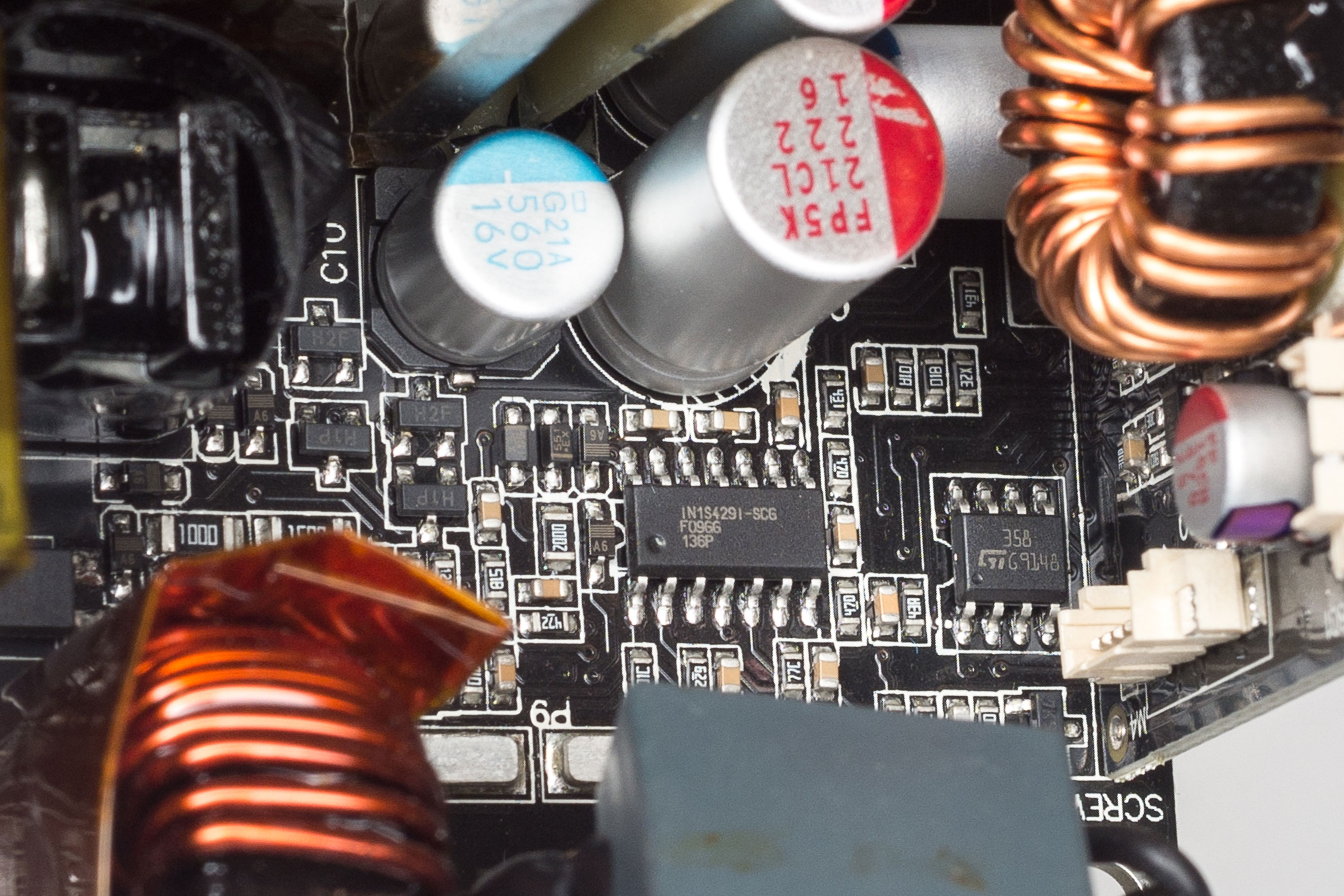

За вихідними напругами та струмами стежить супервізор IN1S429I-SCG, розташований на основній платі.

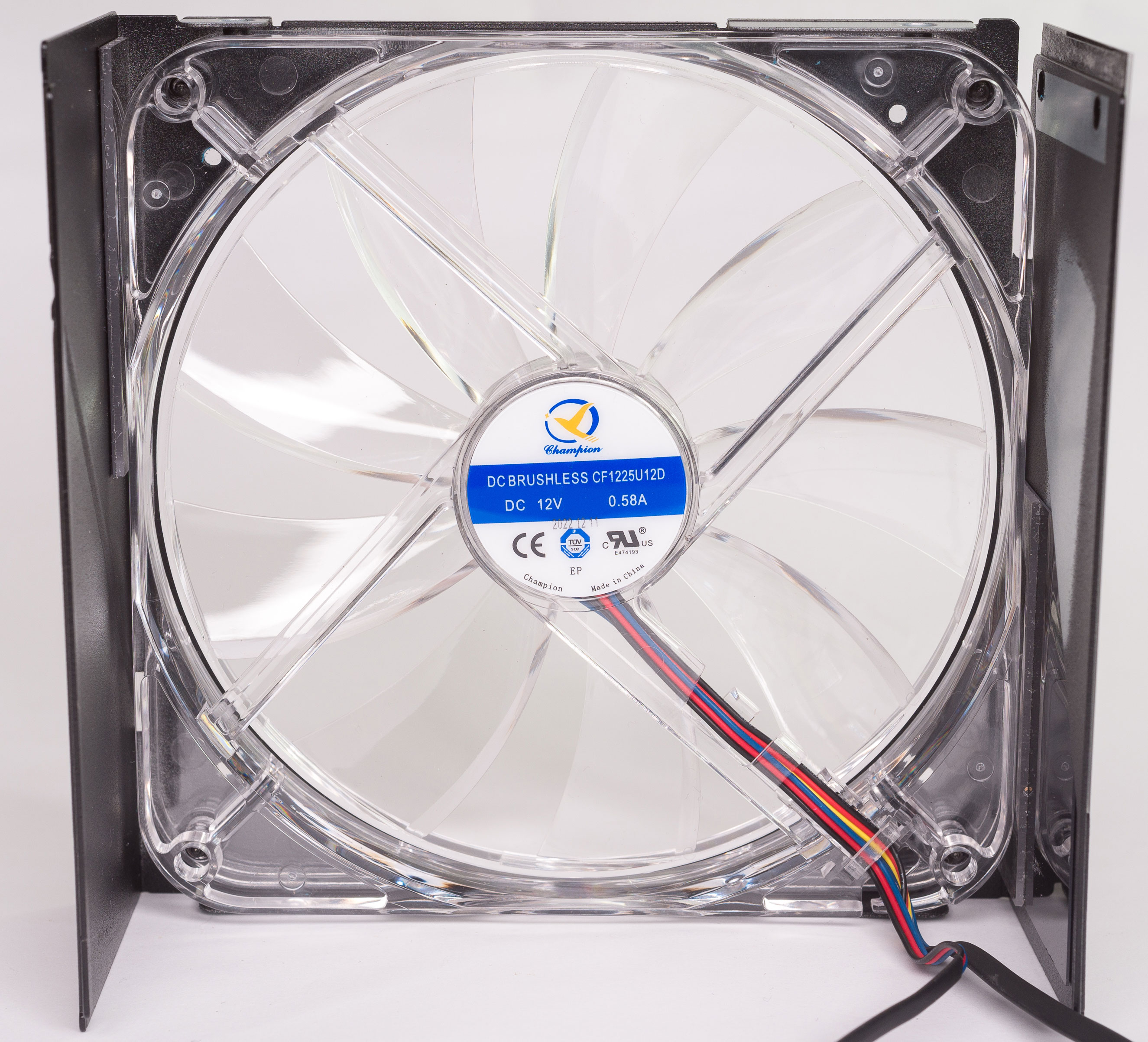

За охолодження компонентів блоку відповідає низькопрофільний вентилятор типорозміру 120х120x15 мм з маркуванням CF1225U12D (12 В, 0,58 A) з подвійною кульковою вальницею. Він оснащений двома кабелями: одним 4-контактним з живленням та керуванням оборотами та одним 3-контактним для підсвічування. Вентилятор працює у напівпасивному режимі й при низькому навантаженні він не обертається.

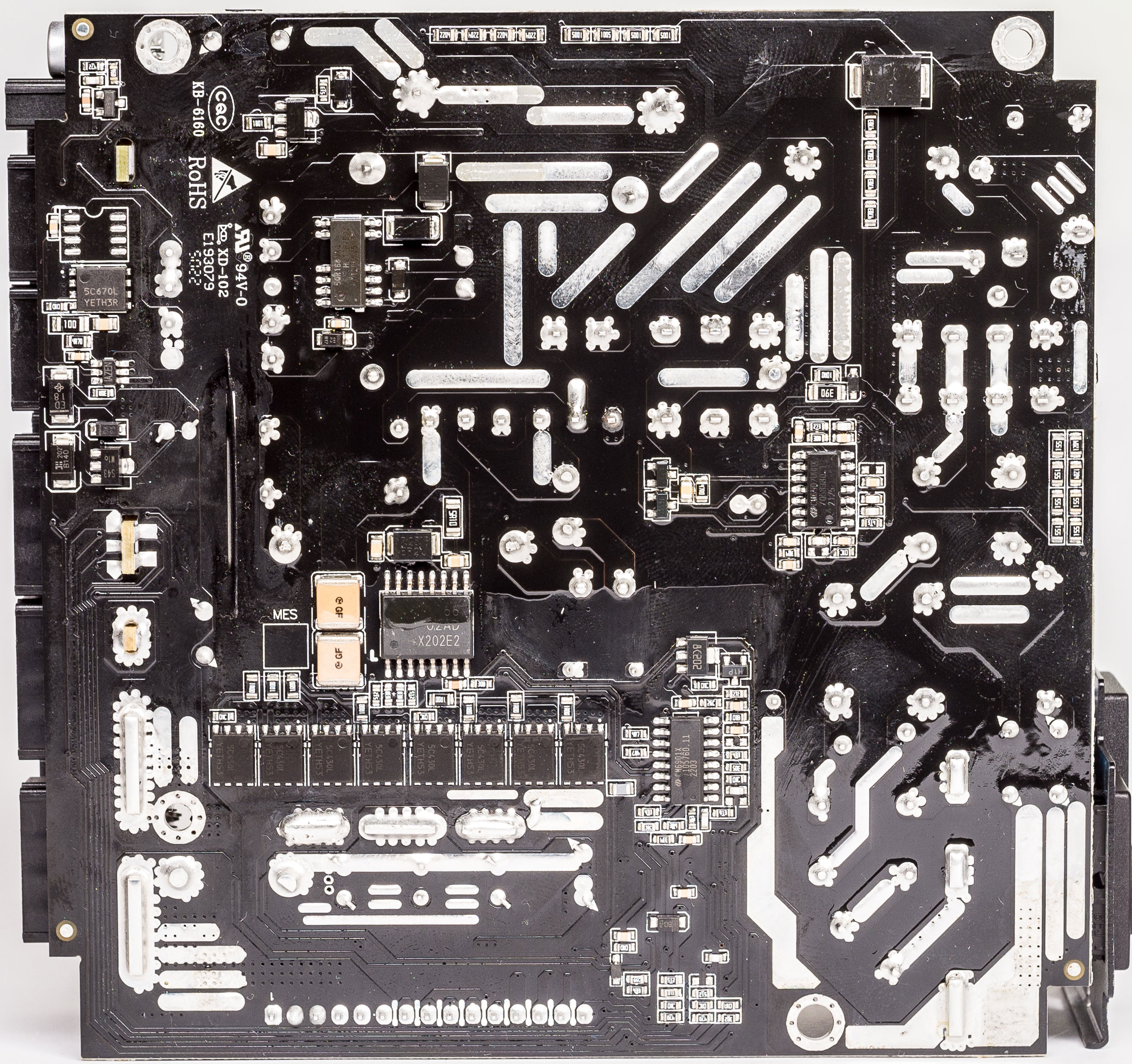

Монтаж та паяння виконані якісно, високовольтна частина плати покрита лаком.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А. Всі контакти для підключення кабелів блоку живлення з однаковою напругою увімкнені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм та замірялася напруга на контактах навантаження для врахування втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 110 Вт.
Струм навантаження на лінії +12V, А | Напруга на лінії +12 V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
---|---|---|---|---|---|---|---|
0 | 12,17 | 0 | 5,06 | 70,8 | 3,34 | 40 | 110,8 |
10 | 12,17 | 121,7 | 5,06 | 70,8 | 3,34 | 40 | 232,5 |
20 | 12,16 | 243,2 | 5,06 | 70,8 | 3,34 | 40 | 354 |
30 | 12,16 | 364,8 | 5,06 | 70,8 | 3,34 | 40 | 475,6 |
40 | 12,16 | 486,4 | 5,06 | 70,8 | 3,34 | 40 | 597,2 |
50 | 12,15 | 607,5 | 5,06 | 70,8 | 3,34 | 40 | 718,3 |
60 | 12,15 | 729 | 5,06 | 70,8 | 3,34 | 40 | 839,8 |
70 | 12,15 | 850,5 | 5,06 | 70,8 | 3,34 | 40 | 961,3 |
80 | 12,15 | 972 | 5,05 | 70,7 | 3,33 | 40 | 1082,7 |
За результатами тесту маємо відмінну стабільність по всіх лініях, просідання напруг мінімальні та жодна з ліній не опустилася нижче від номіналу, що рідкість навіть серед топових АТХ-блоків живлення.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12 В для оцінки їх впливу один на одного.
Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
---|---|---|---|---|---|
0 | 3,35 | 0 | 5,07 | 15 | 12,16 |
0 | 3,35 | 5 | 5,07 | 15 | 12,16 |
0 | 3,35 | 10 | 5,07 | 15 | 12,16 |
0 | 3,35 | 15 | 5,06 | 15 | 12,16 |
5 | 3,34 | 0 | 5,07 | 15 | 12,16 |
10 | 3,34 | 0 | 5,07 | 15 | 12,16 |
15 | 3,33 | 0 | 5,07 | 15 | 12,16 |
15 | 3,33 | 15 | 5,06 | 15 | 12,16 |
За результатами тесту маємо відмінну стабілізацію по лініях +3,3V та +5V, перекоси навантаження не впливають на вихідну напругу.
Тест ефективності блоку проводився при напрузі мережі близько 230 В.
Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
---|---|---|---|---|
25 | 250 | 1,18 | 228 | 92,9 |
50 | 500 | 2,35 | 226 | 94,1 |
75 | 750 | 3,63 | 223 | 92,6 |
100 | 1000 | 4,98 | 220 | 91,2 |
Ефективність блоку відповідає стандарту 80 Plus Platinum для напруги 230 В.

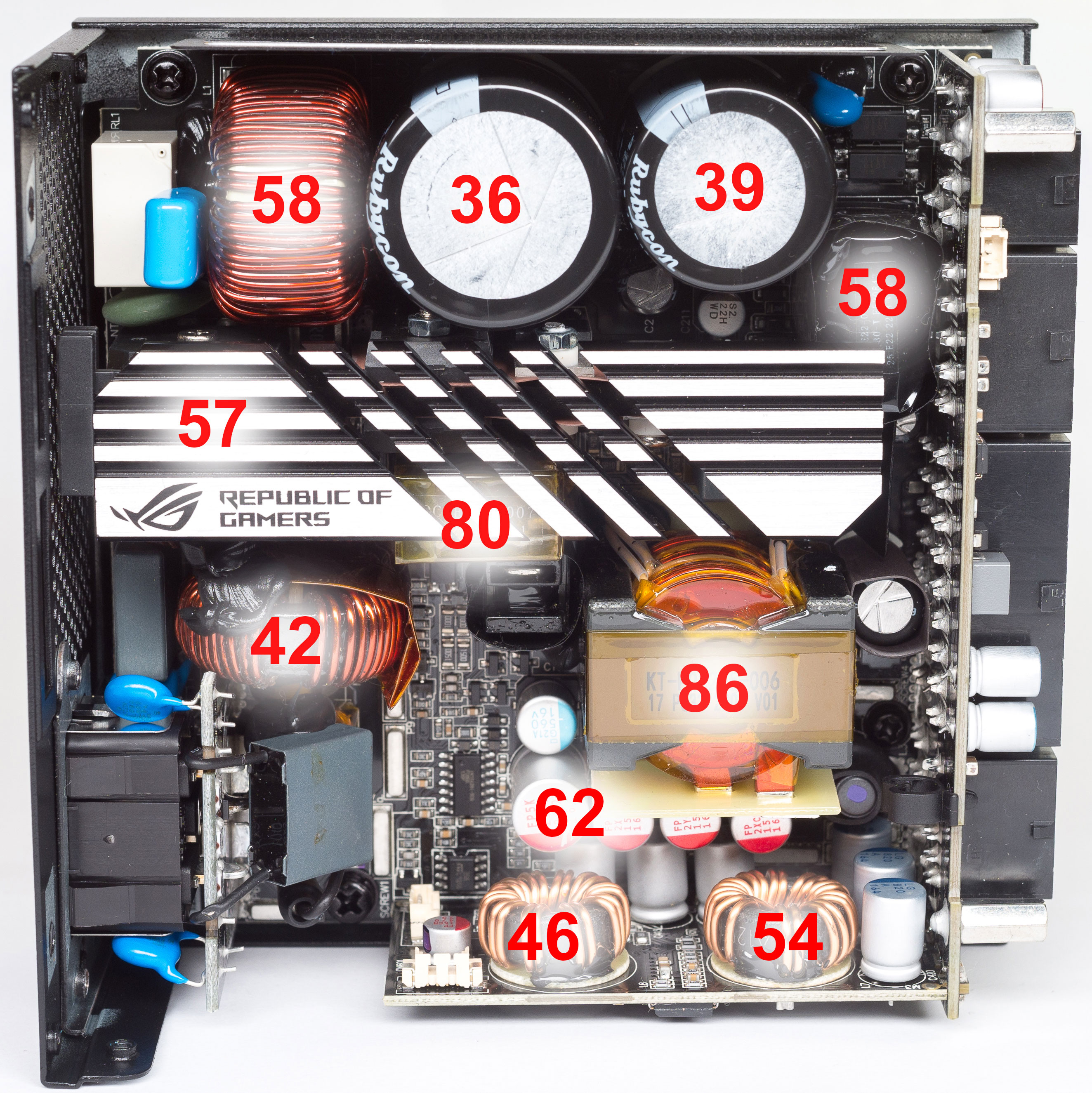

Тест на нагрівання компонентів блоку проводився за температури повітря в приміщенні 20 °C. Термопара мультиметра Zotek ZT102 була закріплена на одному з силових трансформаторів, блок живлення навантажувався на максимальну потужність, поки температура трансформатора не стабілізувалася, після цього він швидко розбирався і проводилися виміри температур інших компонентів за допомогою пірометра. Результати тесту наведено на наступному фото плати блоку:
Температури компонентів виявилися трохи вищими, ніж у блоках АТХ аналогічної потужності, але сильного перегріву немає. Температура корпусу, куди відводиться тепло від транзисторів синхронного випрямляча лінії +12 В, була 55 °C. Вентилятор працював досить тихо, шум від блоку був непомітний на тлі інших вентиляторів тестового стенда. У корпусі температури та рівень шуму будуть вищими, залежно від розмірів, продувності корпусу та температури в приміщенні.
Висновки
Протестований ASUS ROG LOKI SFX-L 1000W Platinum дійсно видає один кіловат потужності в такому компактному корпусі, має дуже високу стабільність вихідних напруг, що можуть забезпечити далеко не всі великі топові блоки живлення. Він зібраний досить якісно, у комплекті йдуть відмінні дроти як за електричними, так і естетичними характеристиками, також ASUS дає гарантію 10 років. Для тих, кому це важливо, блок має RGB-підсвічування із синхронізацією з іншими пристроями ASUS через програму Aura sync. Як і з усіма топовими блоками, в ньому тільки один мінус — це його висока ціна. У результаті ROG-LOKI-1000P-SFX-L-GAMING підійде для вимогливих користувачів, які бажають зібрати безкомпромісну тиху компактну систему.
