Сьогодні у нас на тестуванні блок живлення be quiet! Dark Power Pro 13 потужністю 1300 Вт та з сертифікатом 80 Plus Titanium. Блок стандарту ATX 3.0 із живленням відеокарт PCIe 5.0 до 600 Вт. В описі на сайті обіцяють застосування конденсаторів тільки від японських виробників, тихий вентилятор, високу ефективність та інше, а з цікавого можна відзначити цифрове керування перетворювачами. Подивимося чи він гарний як обіцяють.
be quiet! Dark Power Pro 13 1300W (P13-PRO-1300W)
| Виробник | be quiet! |
|---|---|
| Модель та сторінка продукту | P13-PRO-1300W |
| Потужність, Вт | 1300 |
| Сертифікат енергоефективності | 80 Plus Titanium |
| Формфактор | ATX |
| Схема підключення кабелів | Модульна |
| Потужність каналу +12V, Вт (А) | 1300 (108,3) |
| Потужність каналу +5V, Вт (А) | 125 (25) |
| Потужність каналу+3,3V, Вт (А) | 82,5 (25) |
| Комбінована потужність +3,5V та +5V, Вт | 150 |
| Потужність каналу –12, Вт (А) | 6 (0,5) |
| Потужність каналу +5Vsb, Вт (А) | 17,5 (3,5) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 115–240В |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 135х135х25 |
| Тип вальниці | Гідродинамічна |
| Кількість кабелів/роз'ємів для CPU | 2/2x EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E | 3/6x (6+2) |
| Кількість кабелів/роз'ємів для PCI-E 5.0 | 2/2 (16) |
| Кількість кабелів/роз'ємів для SATA | 5/16 |
| Кількість кабелів/роз'ємів для IDE | 2/5 |
| Захисні функції | OPP, OVP, UVP, SCP, OCP, OTP, SIP |
| Розміри (ШхВхГ), мм | 150х86х200 |
| Гарантія, міс | 120 |
| Ціна, грн | 17999 |
Блок живлення упакований у чорну солідну коробку досить великих розмірів. Усередині пристрій знаходиться в окремій ніші, є ще одна коробка з кабелями та аксесуарами.

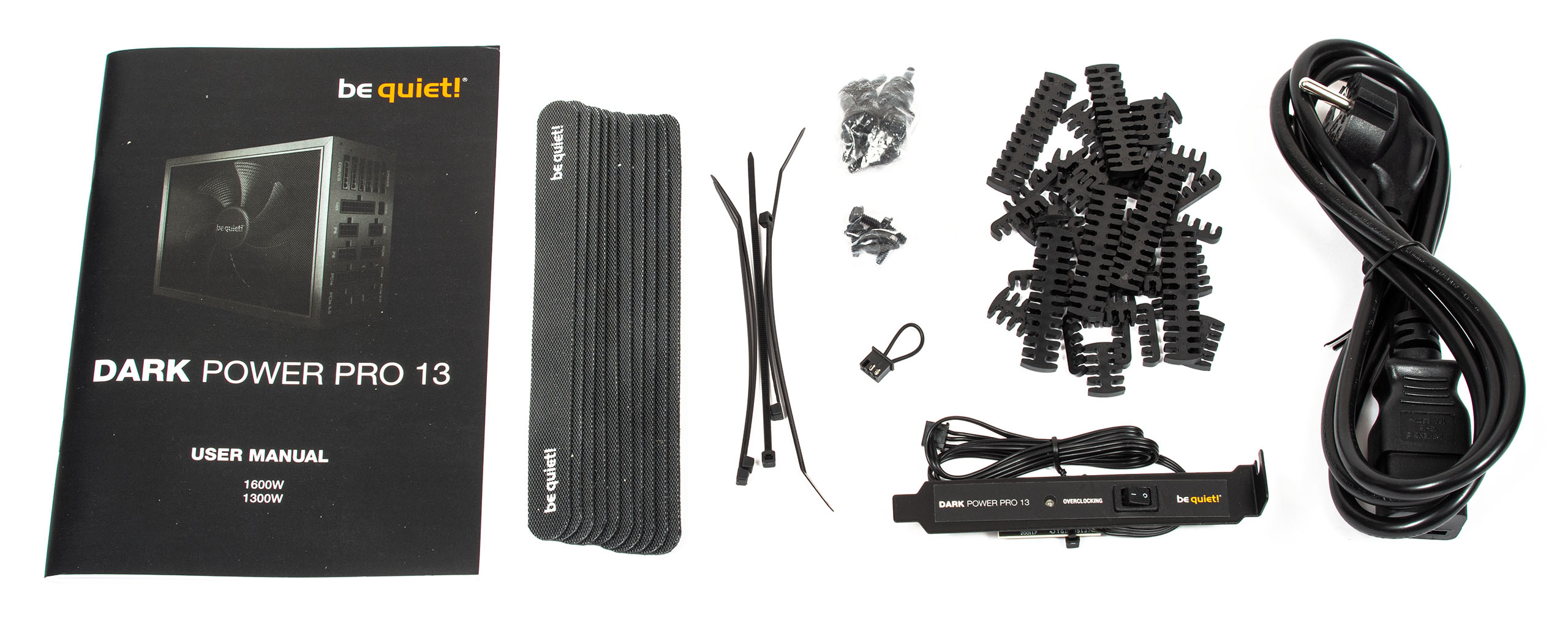

У комплект постачання входить мережевий кабель, модульні дроти, два набори кріплення під викрутку та під ручний затискач, комплект пластикових та тканинних кабельних стяжок, фіксатори для дротів, інструкція, планка Overclocking key з перемикачем та індикатором, перемичка з аналогічною функцією без індикації. Перемикач Overclocking key змінює налаштування системи захисту по лінії +12 В — блок живлення починає витримувати великі імпульсні навантаження без спрацьовування захисту, але на максимальну потужність або обертання вентилятора він не впливає.

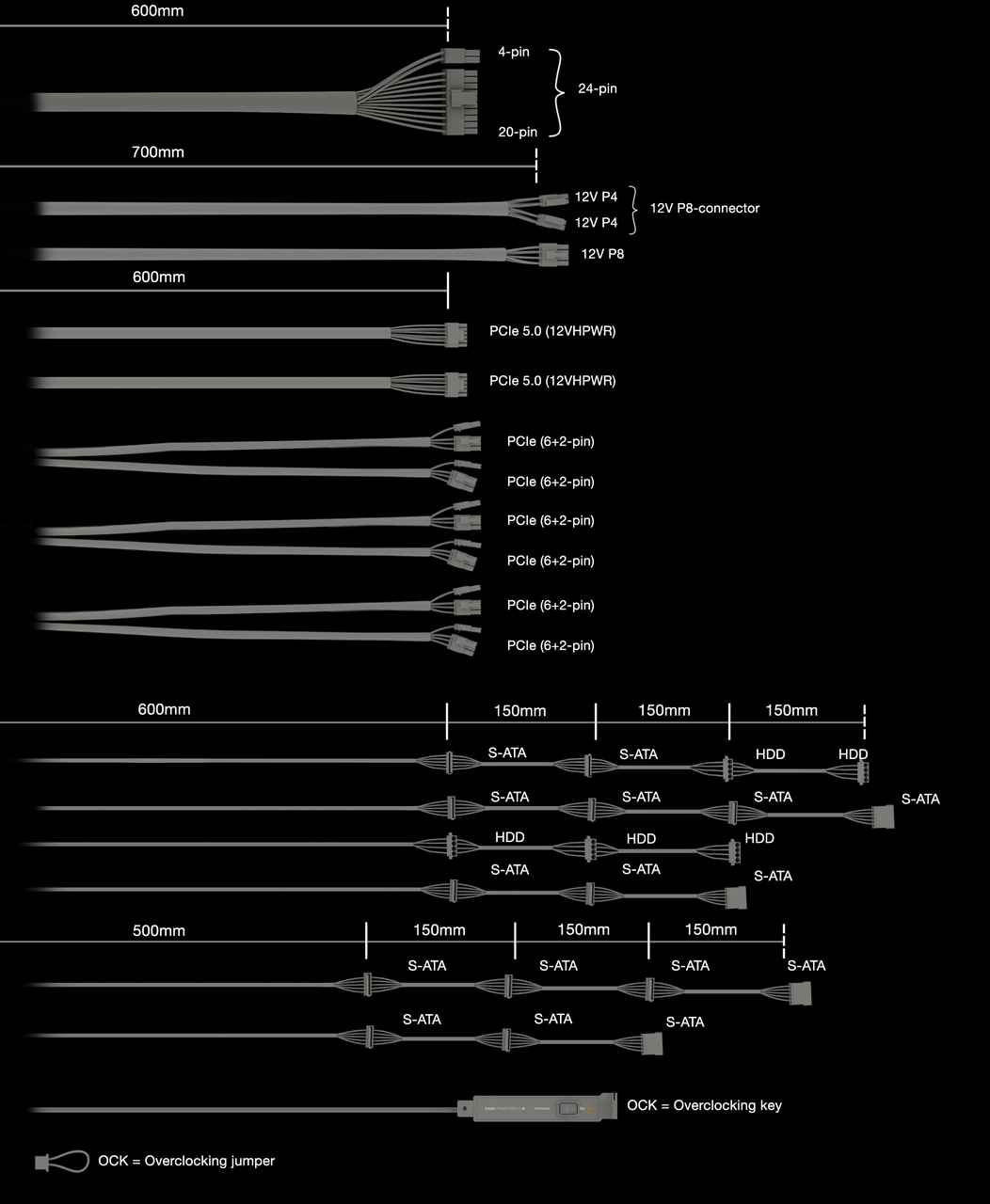

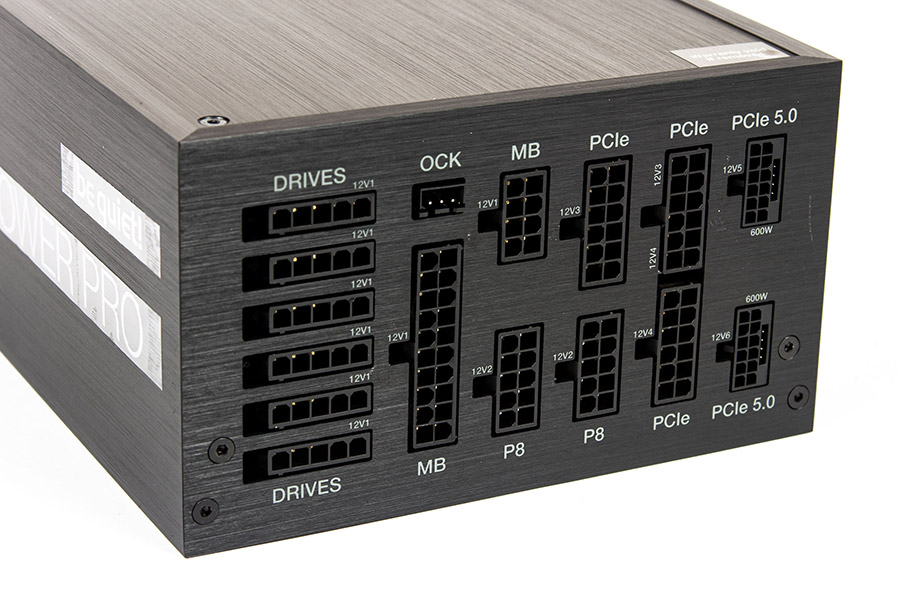

Блок живлення з модульними кабелями, їх кількість та довжина наступні:
- один для живлення материнської плати (60 см);
- один з одним 8-контактним (4+4) роз'ємом для живлення процесора (70 см);
- один з одним 8-контактним нерозбірним роз'ємом для живлення процесора (70 см);
- два 12VHPWR з одним 16-контактним роз'ємом для живлення відеокарти PCI-E 5.0 600 Вт (60 см);
- три з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (60+60 см);
- один із чотирма роз'ємами живлення для SATA-пристроїв (60+15+15+15 см);
- один із трьома роз'ємами живлення для SATA-пристроїв (60+15+15 см);
- один із чотирма роз'ємами живлення для SATA-пристроїв (50+15+15+15 см);
- один із трьома роз'ємами живлення для SATA-пристроїв (50+15+15 см);
- один із двома роз'ємами живлення для SATA-пристроїв, двома роз'ємами для IDE-пристроїв (60+15+15+15 см);
- один із трьома роз'ємами для IDE-пристроїв (60+15+15 см);
- кабель на задню стінку з перемикачем та індикатором Overclocking key (60 см).

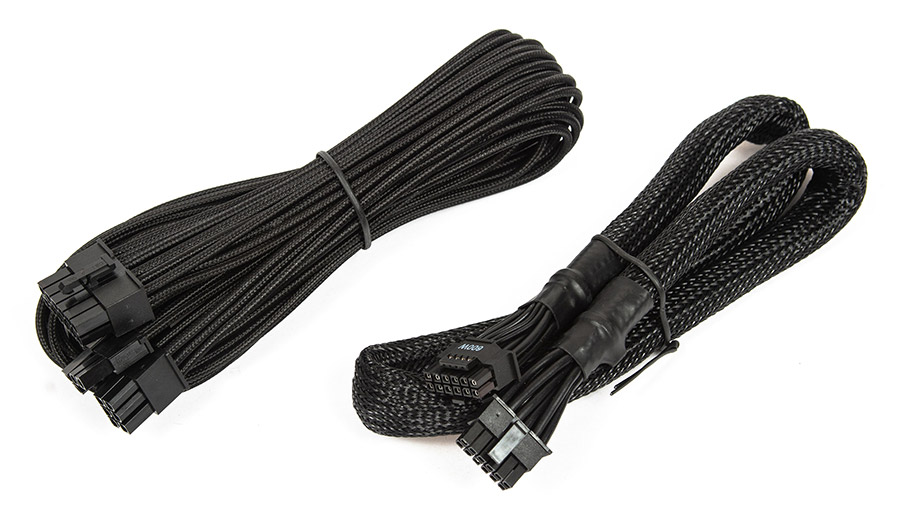

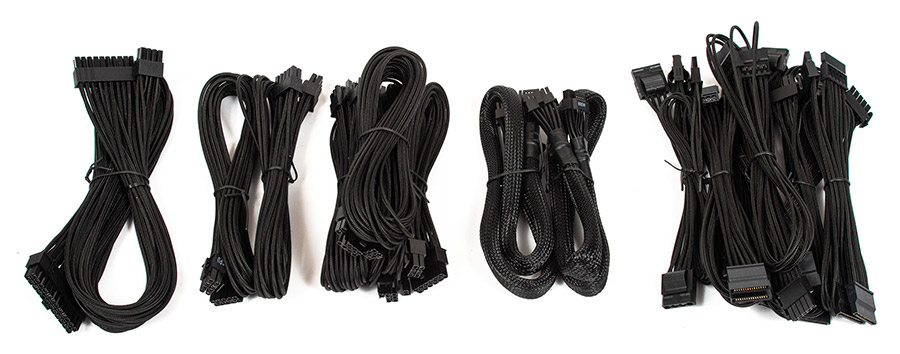

Усі кабелі виконані з проводів в індивідуальному тканинному обплетенні чорного кольору, тільки пара кабелів 12VHPWR виконані у звичайному нейлоновому обплетенні.
Довжина кабелів досить велика і її має вистачати для високих корпусів із нижнім розташуванням блока живлення.

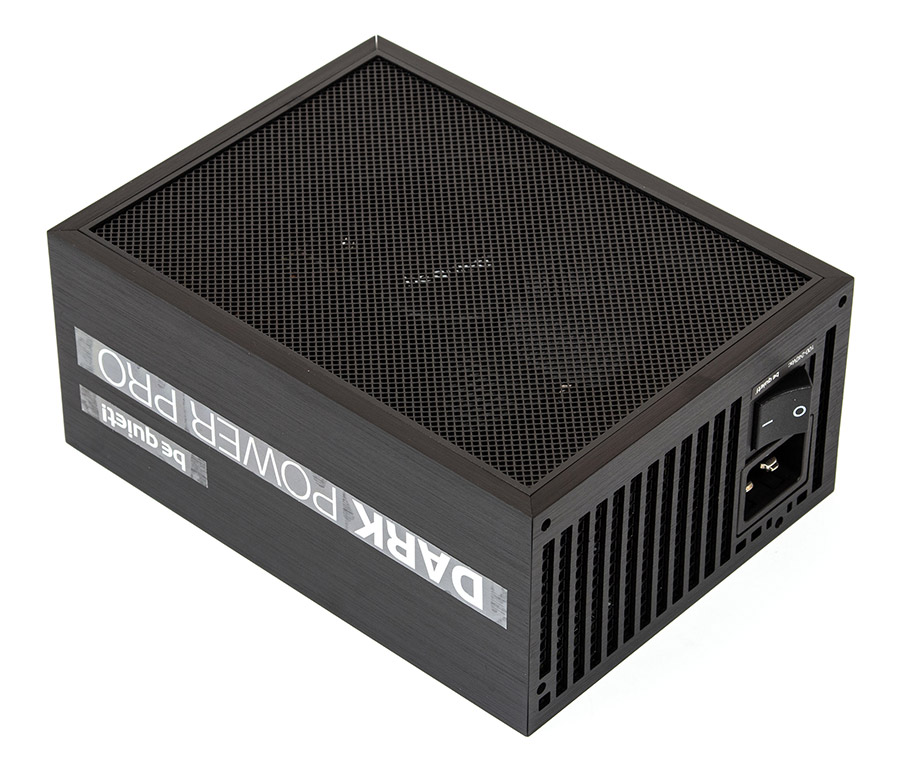

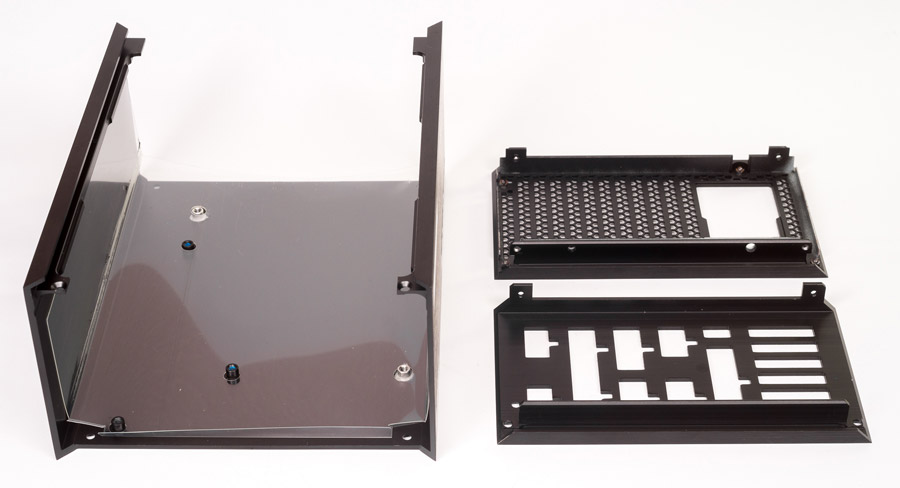

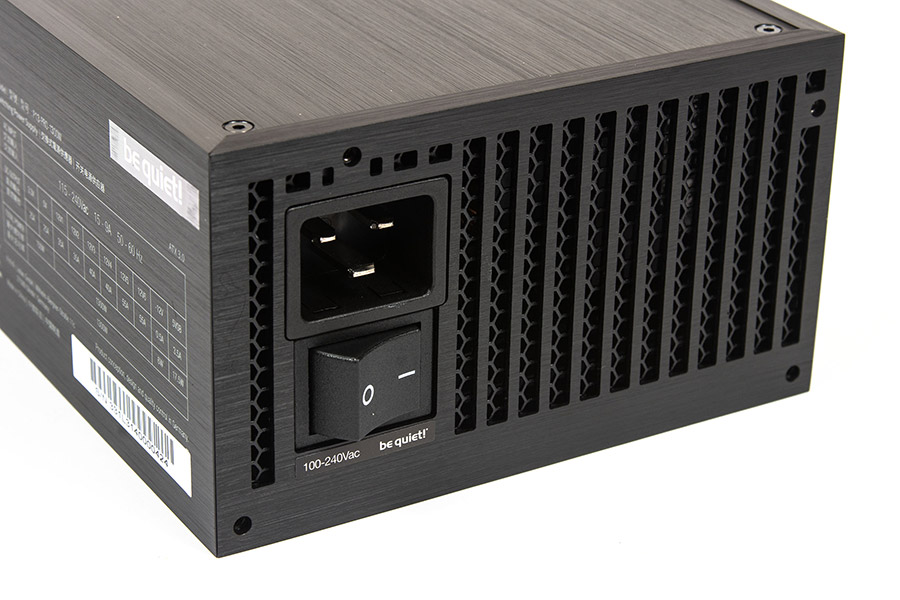

Корпус P13-PRO-1300W виконаний з анодованого алюмінієвого профілю.

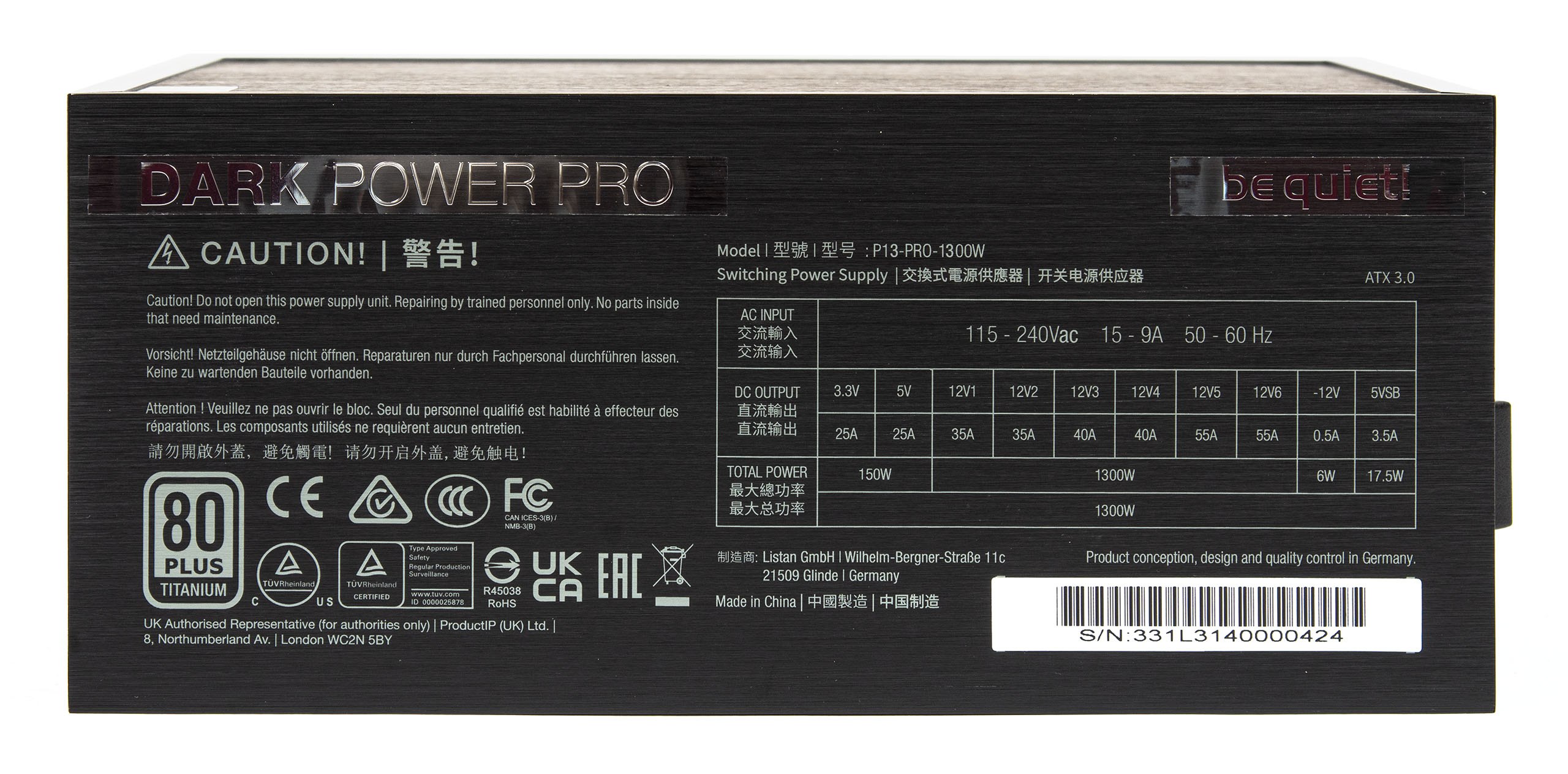

На одній із бічних граней розташований металізований напис Dark Power 13, на іншій — нанесені технічні характеристики блоку.

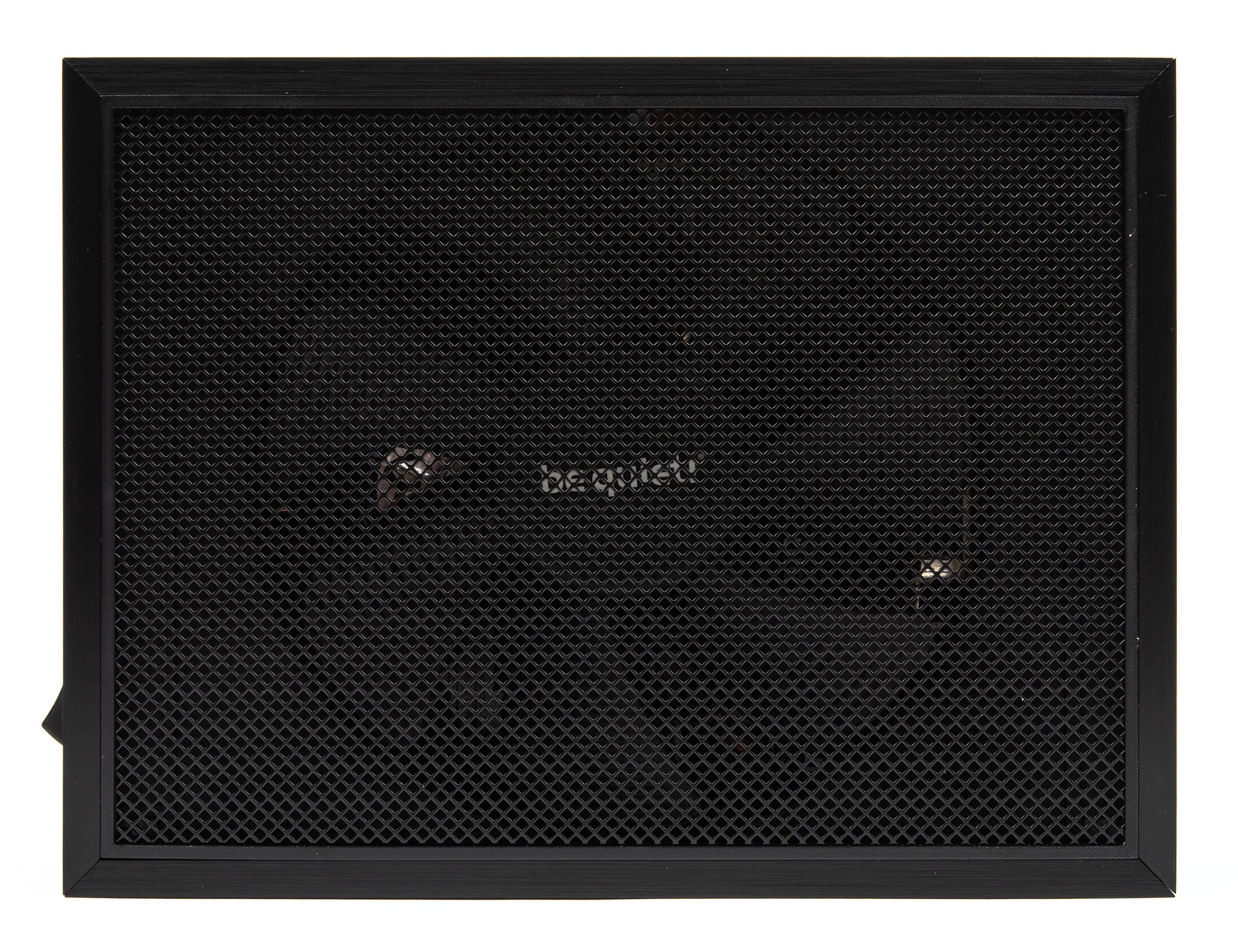

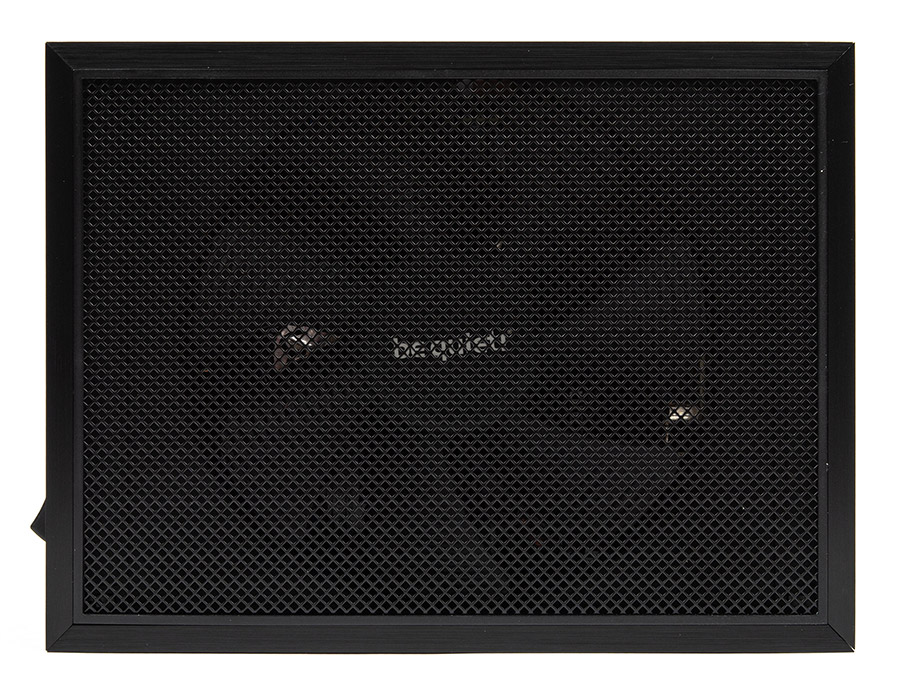

Решітка вентилятора виконана з металевої сітки.

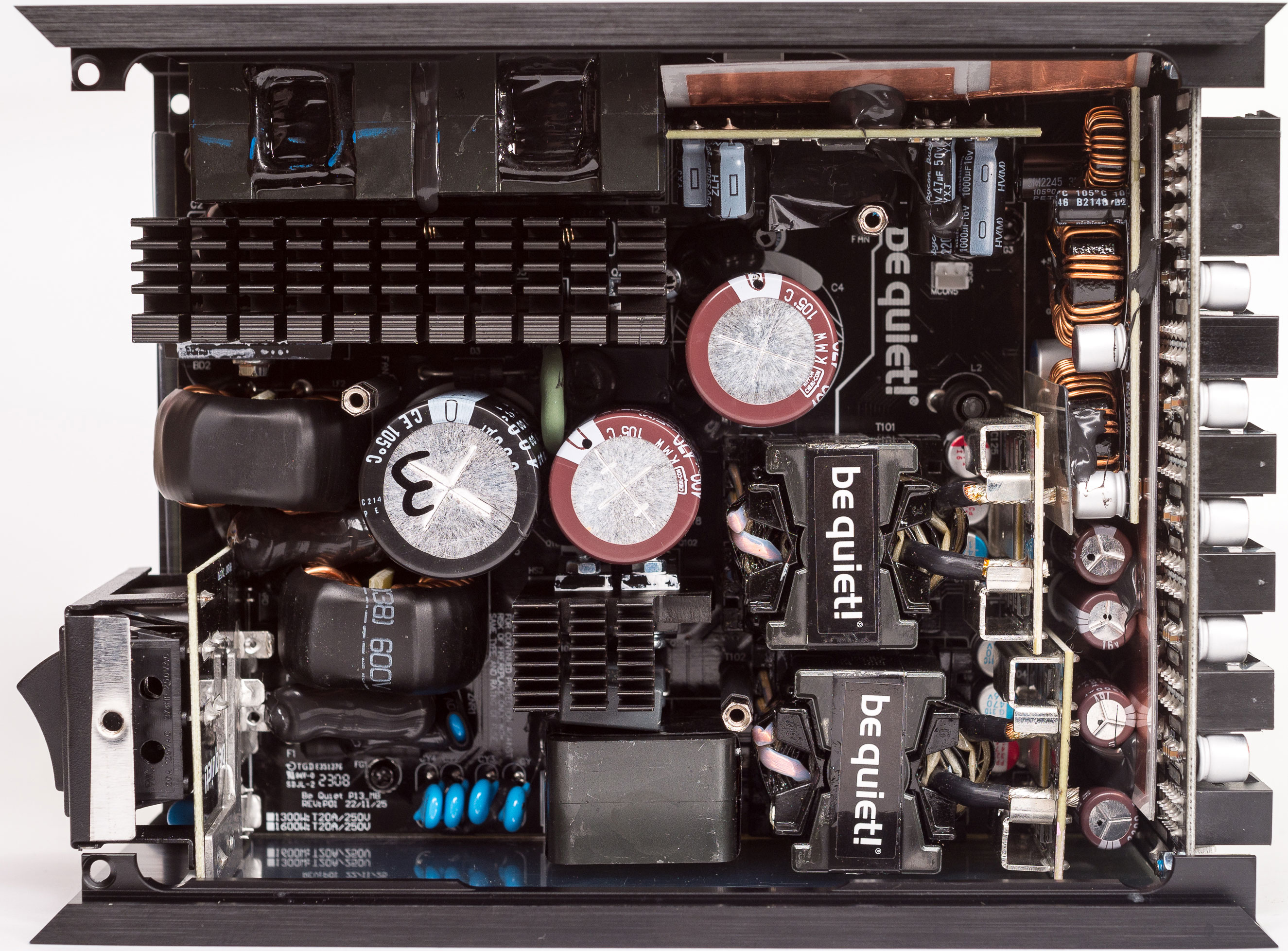

Блок має активний коректор коефіцієнта потужності (APFC) з широким діапазоном вхідної напруги 115–240 В, мостовий резонансний LLC-перетворювач по лінії +12 В з синхронним випрямлячем і DC/DC-перетворювачі для ліній +5 В та +3,3 В. З нововведень — цифрова система управління як APFC, так і силовим перетворювачем лінії +12 В з синхронним випрямлячем. Монтаж блоку є досить щільним і тип більшості силових компонентів розглянути проблематично.

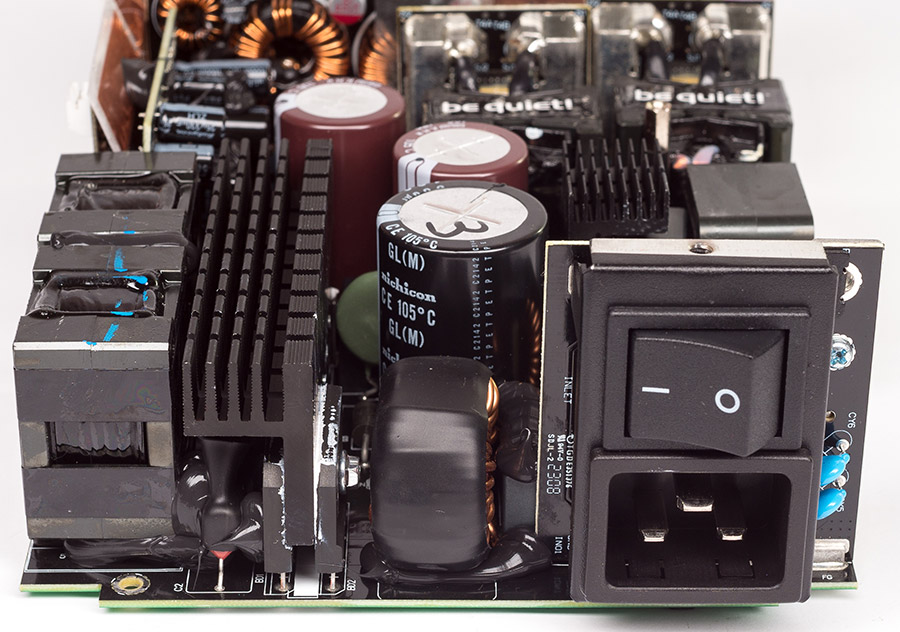

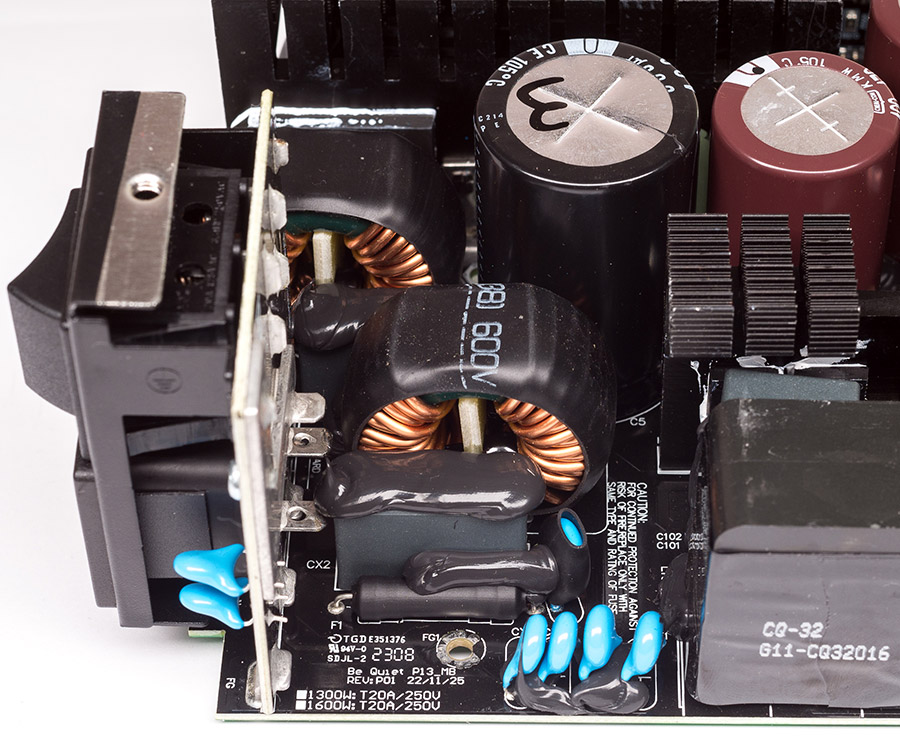

На вході блоку розпаяно повноцінний фільтр імпульсних перешкод другого порядку. Вхідний випрямляч складається з двох діодних збірок LVB 2560 (25 А, 600 В), включених у паралель та встановлених на загальний радіатор із силовими компонентами APFC. Поруч із радіатором розташована пара дроселів коректора, вони не просто включені паралельно, а працюють зі зсувом фаз для зменшення пульсацій. Кожен дросель навантажений на свій силовий транзистор та діод, їх тип розглянути не вдалося.

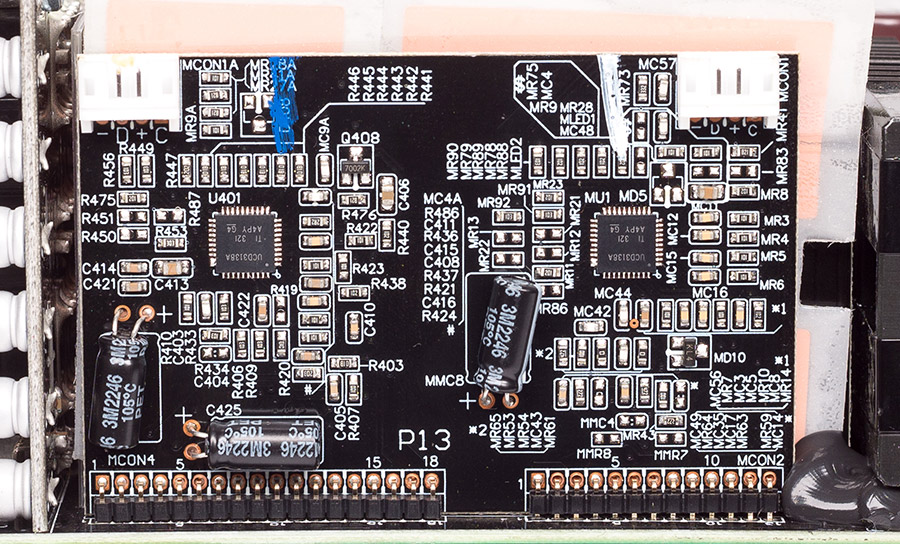

Керує коректором чип UCD3138A — високоінтегрований цифровий контролер живлення, встановлений на окремій невеликій платі. На цій платі поруч є ще один такий самий контролер, що керує силовим перетворювачем по лінії +12 В. Чип UCD3138A може виконувати будь-які функції, пов'язані з перетворенням електричної енергії в блоках живлення, які залежатимуть від прошивки.

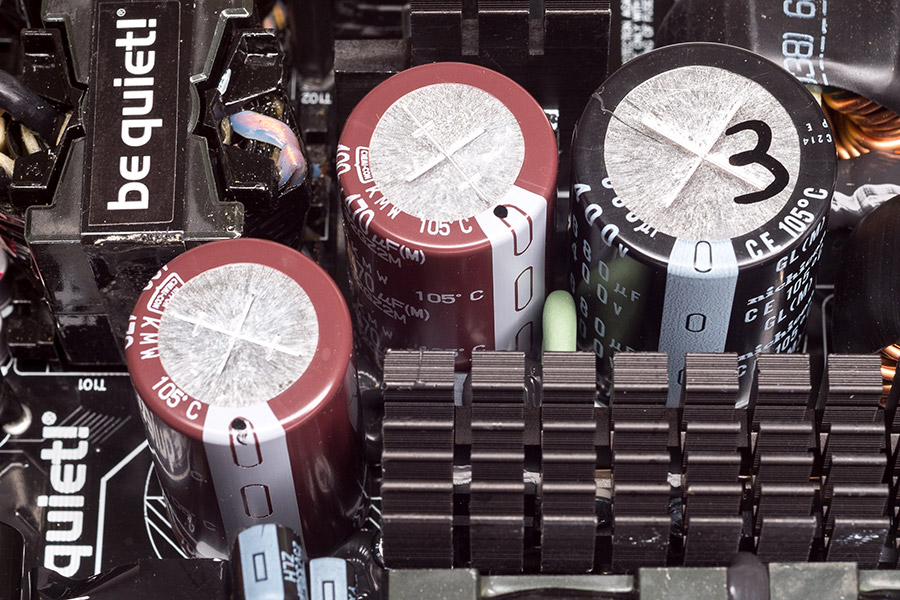

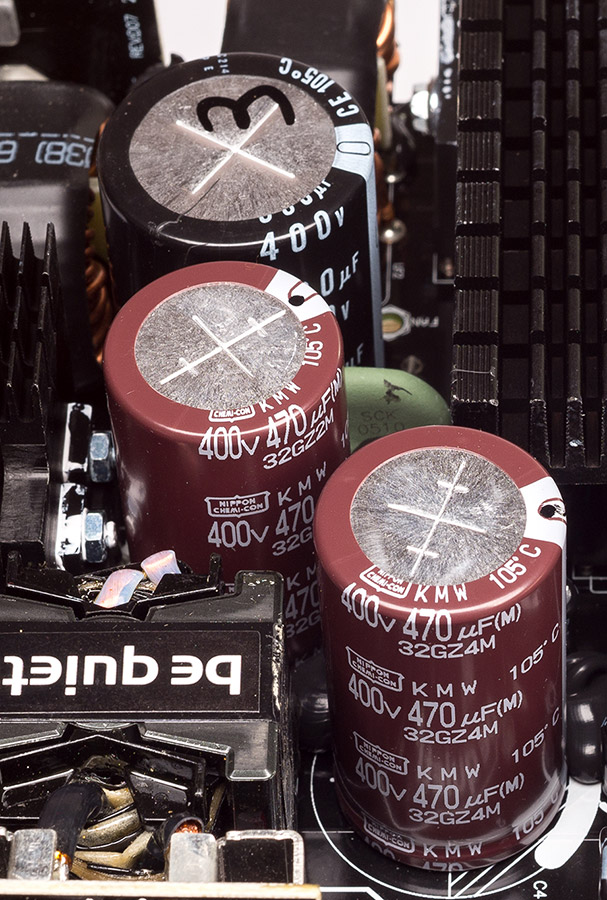

Високовольтний фільтр виконаний на парі електролітичних конденсаторів ємністю 470 мкФ з робочою напругою 400 В і температурою 105 °C виробництва Nippon Chemi Con і одному конденсаторі ємністю 680 мкФ з напругою 400 В і температурою 105 °C виробництва Nichi. Загальна ємність фільтра становить 1620 мкФ. Струм заряду конденсаторів при підключенні до мережі обмежує термістор, який замикає реле при старті блоку для зменшення втрат під час роботи.

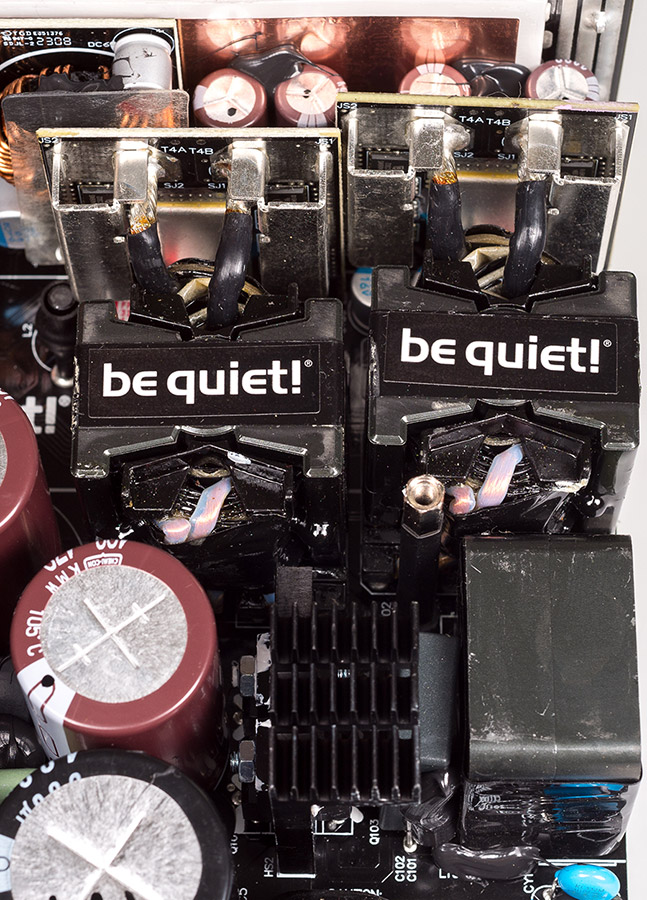

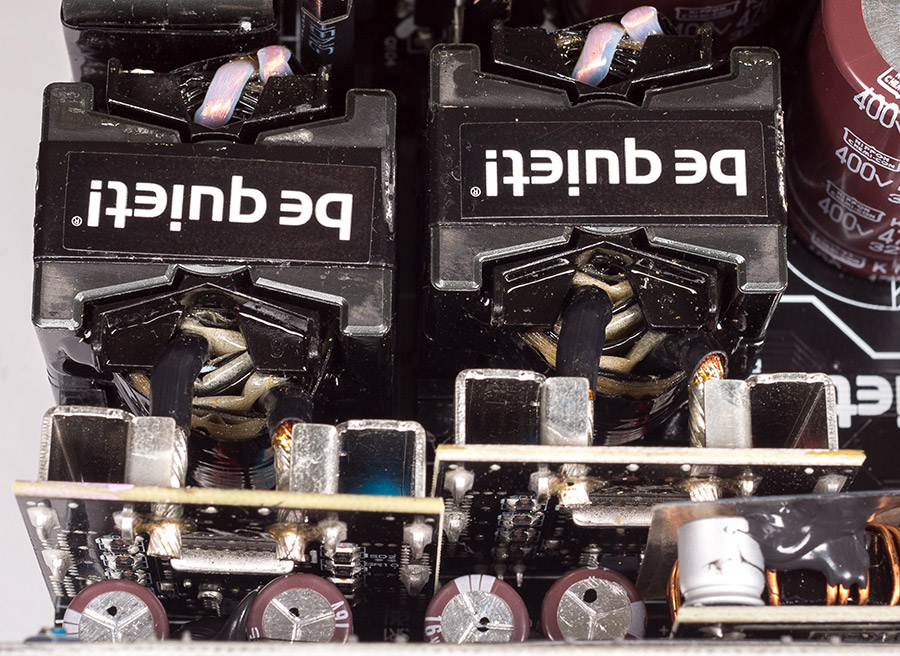

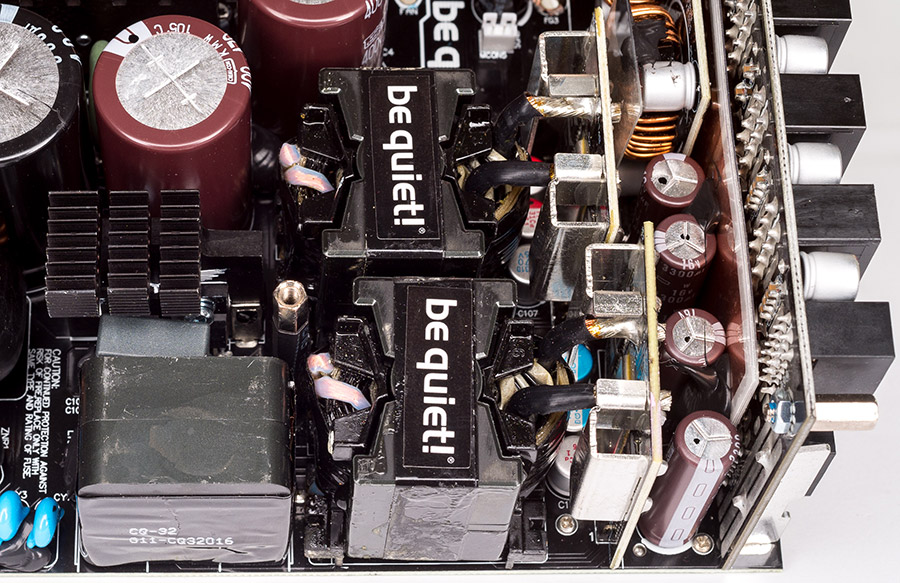

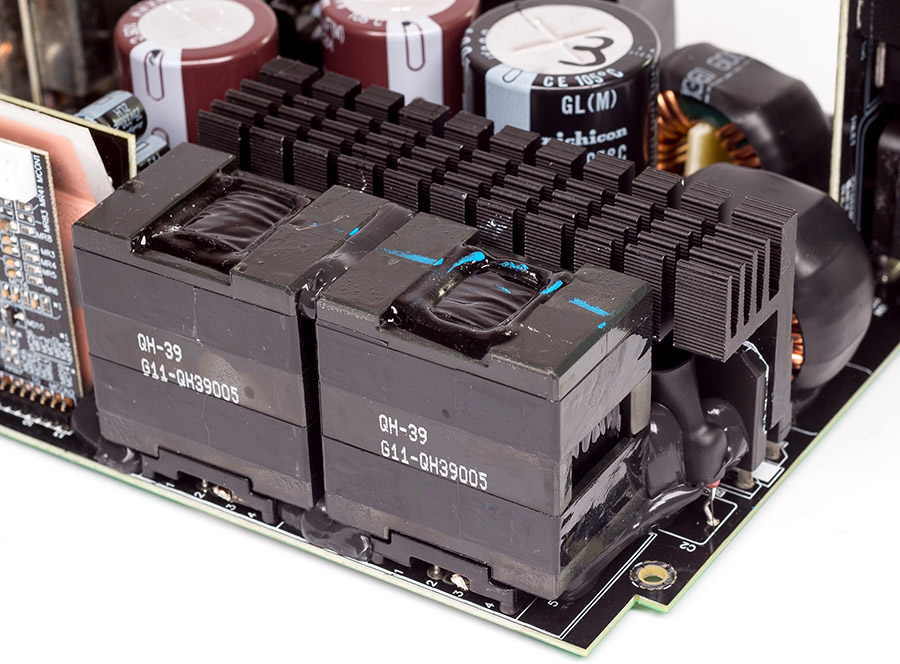

Силовий перетворювач по лінії +12 В виконаний за мостовою схемою, має два силових трансформатори та дві плати синхронних випрямлячів. У трансформаторів первинні обмотки включені послідовно, а вихідні обмотки кожного з них навантажені на синхронний випрямляч. Таким чином, по суті, маємо два напівмостові перетворювачі на 650 Вт, що працюють як один на 1300 Вт.

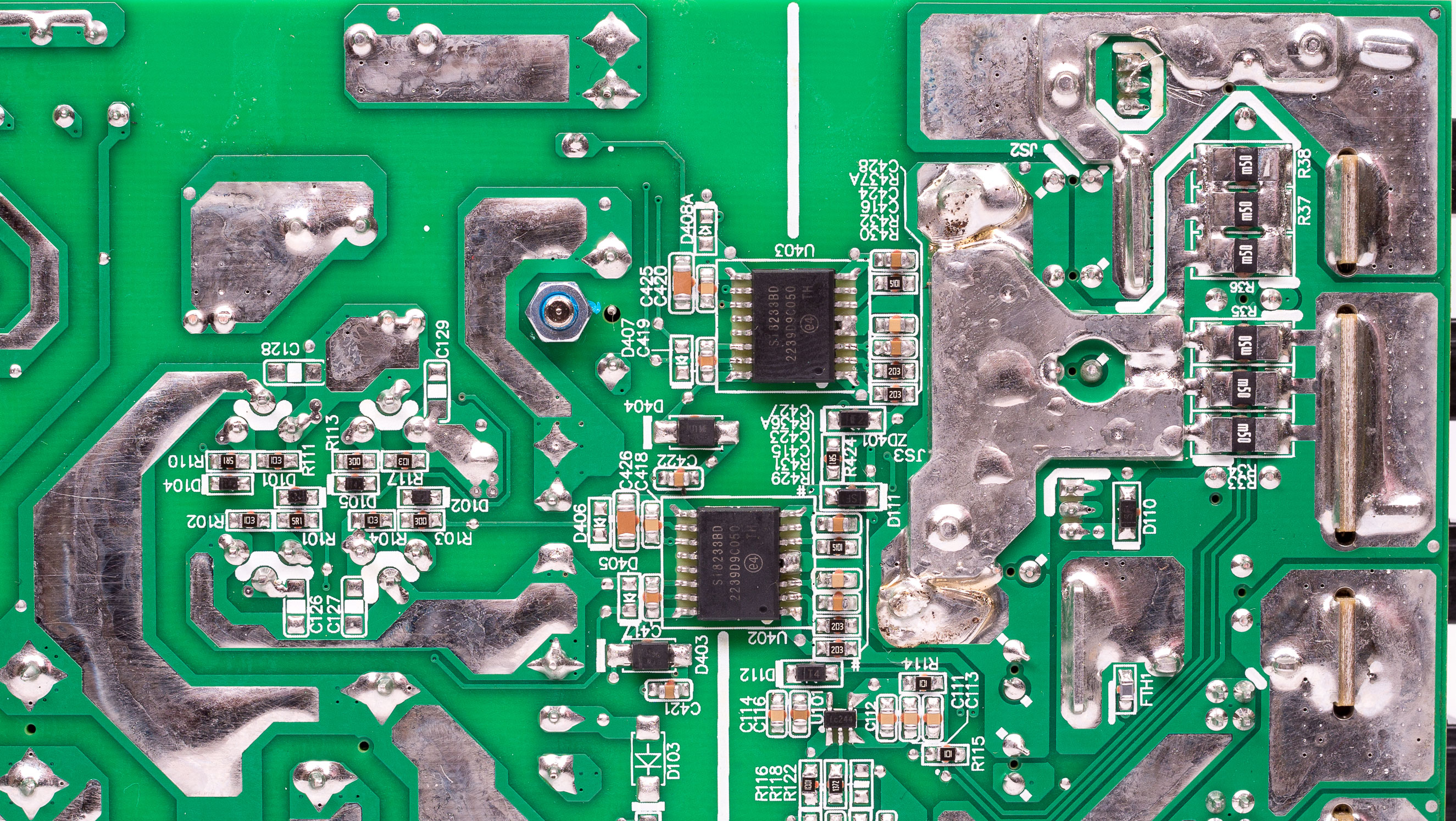

В описі блоку заявлено шість ліній +12 В, але насправді лінія там одна, і хоча на силовій платі встановлено шість резисторів-шунтів, всі вони включені паралельно для збільшення потужності.

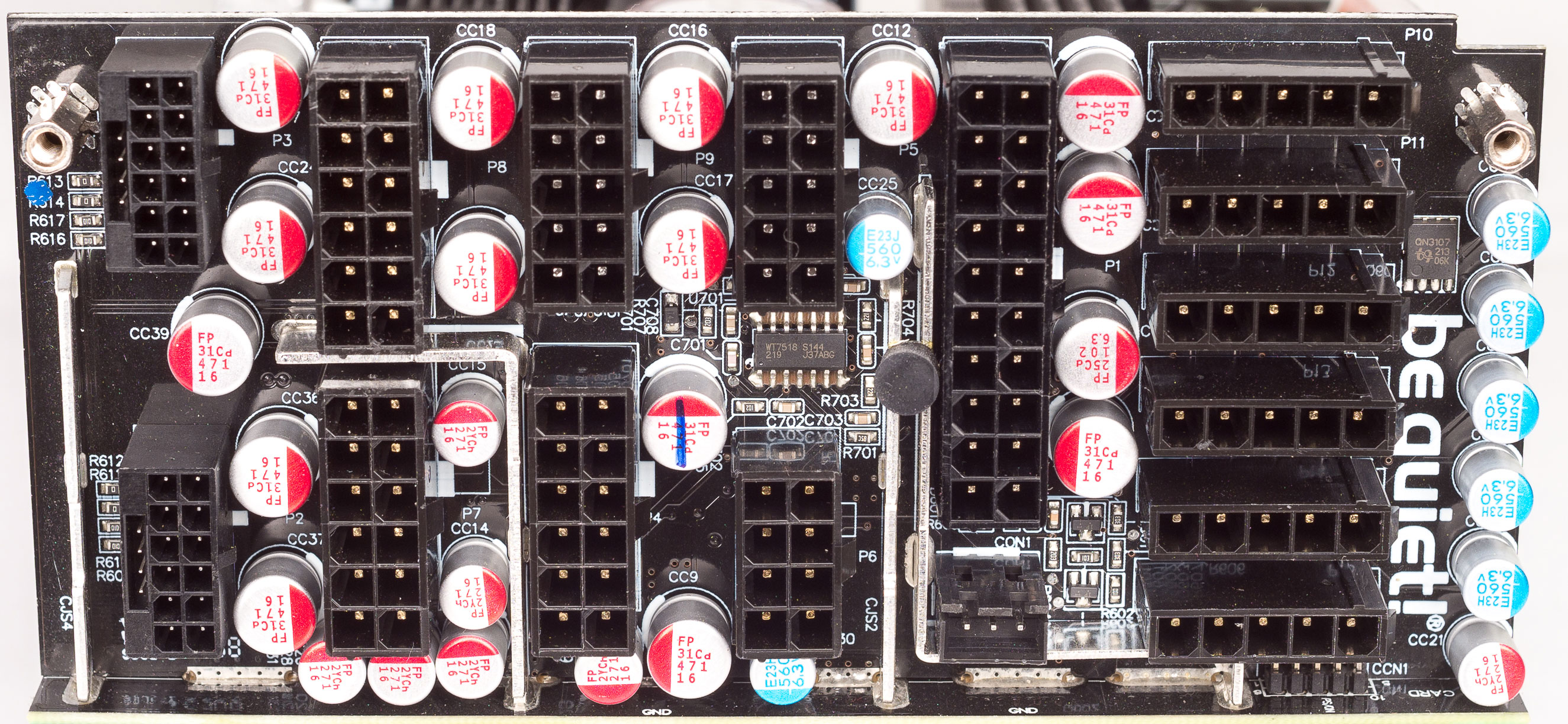

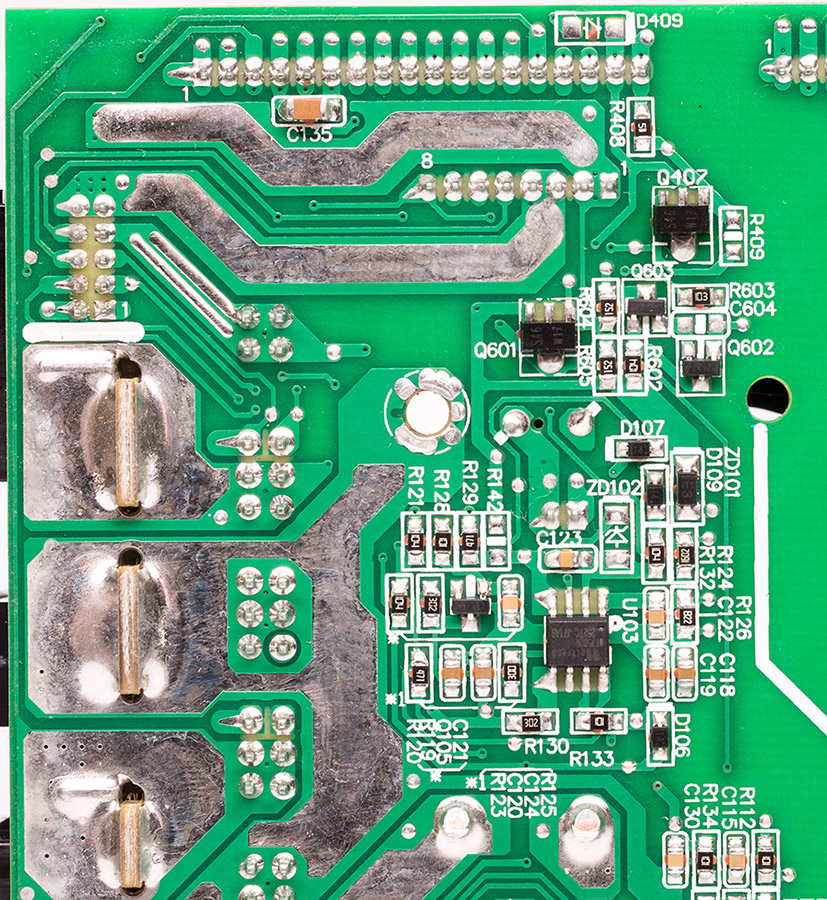

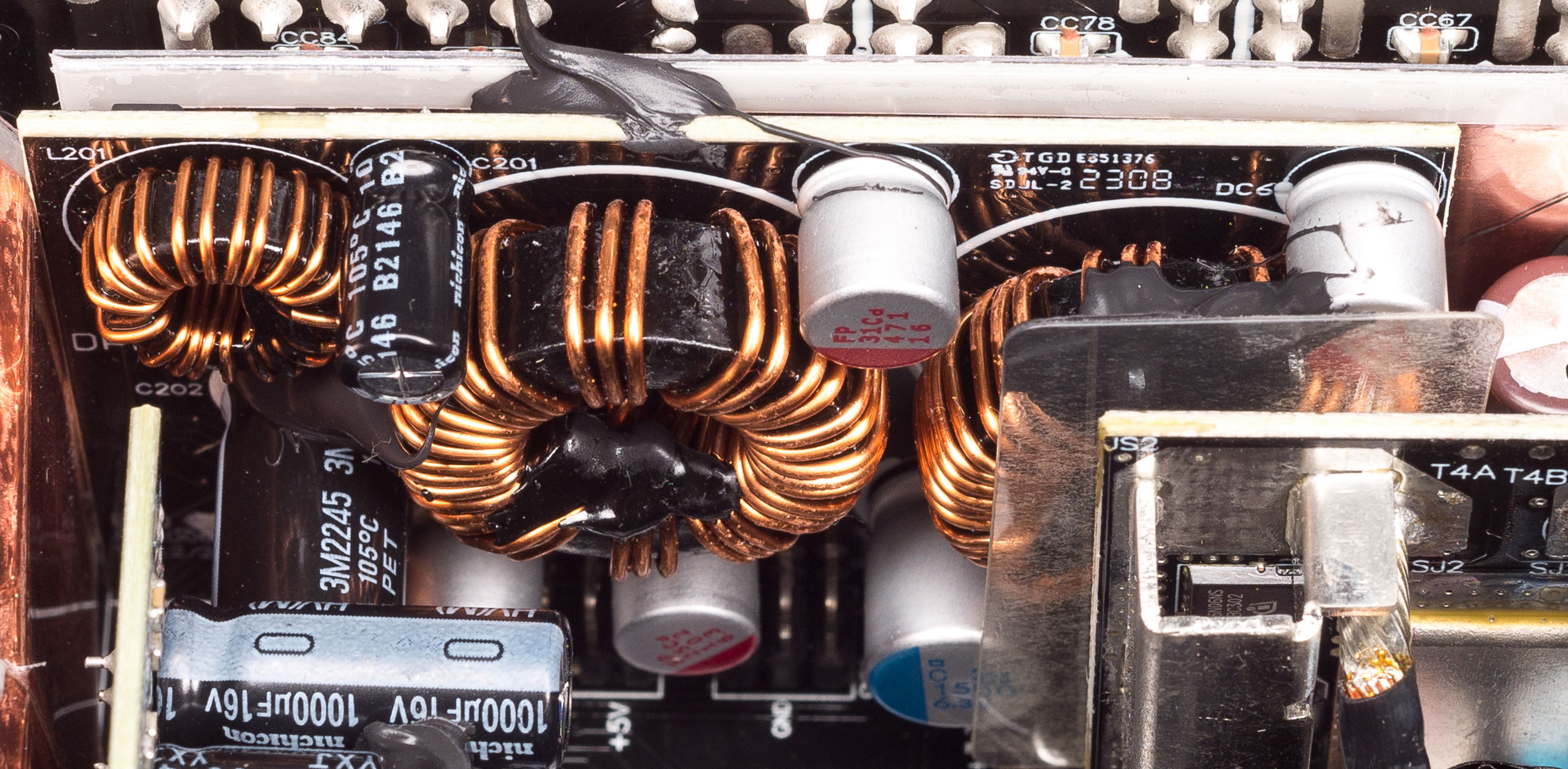

На плату з модульними конекторами напруга +12 В заходить однією шиною і який струм споживає окремий кабель по цих шунтах визначити не вийде. Можливо, на самій платі з роз'ємами є шість додаткових шунтів для організації захисту окремих шести груп роз'ємів, але без розпаювання розглянути монтаж плати не вийде. Керує силовим перетворювачем та синхронними випрямлячами теж контролер UCD3138A. Силові транзистори (їх тип не вдалося розглянути) встановлені на окремому невеликому радіаторі та керуються через два ізольованих драйвери Si8238BD. Вихідна напруга лінії +12 В фільтрують шість полімерних конденсаторів ємністю 470 мкФ на 16 В і чотири електролітичні конденсатори ємністю 3300 мкФ на 16 В з робочою температурою 105 °C виробництва Nippon Chemi Con. Для додаткової фільтрації лінії +12 В на платі підключення модульних кабелів встановлені ще ціла гірлянда полімерних конденсаторів різної ємності з робочою напругою 16 В. З такою батареєю конденсаторів ніяких проблем з пульсаціями бути не повинно.
За живлення ліній +3,3 В і +5 В відповідає понижувальний DC/DC-перетворювач, зібраний на окремій платі (через щільний монтаж тип контролера і транзисторі розглянути не вдалося).

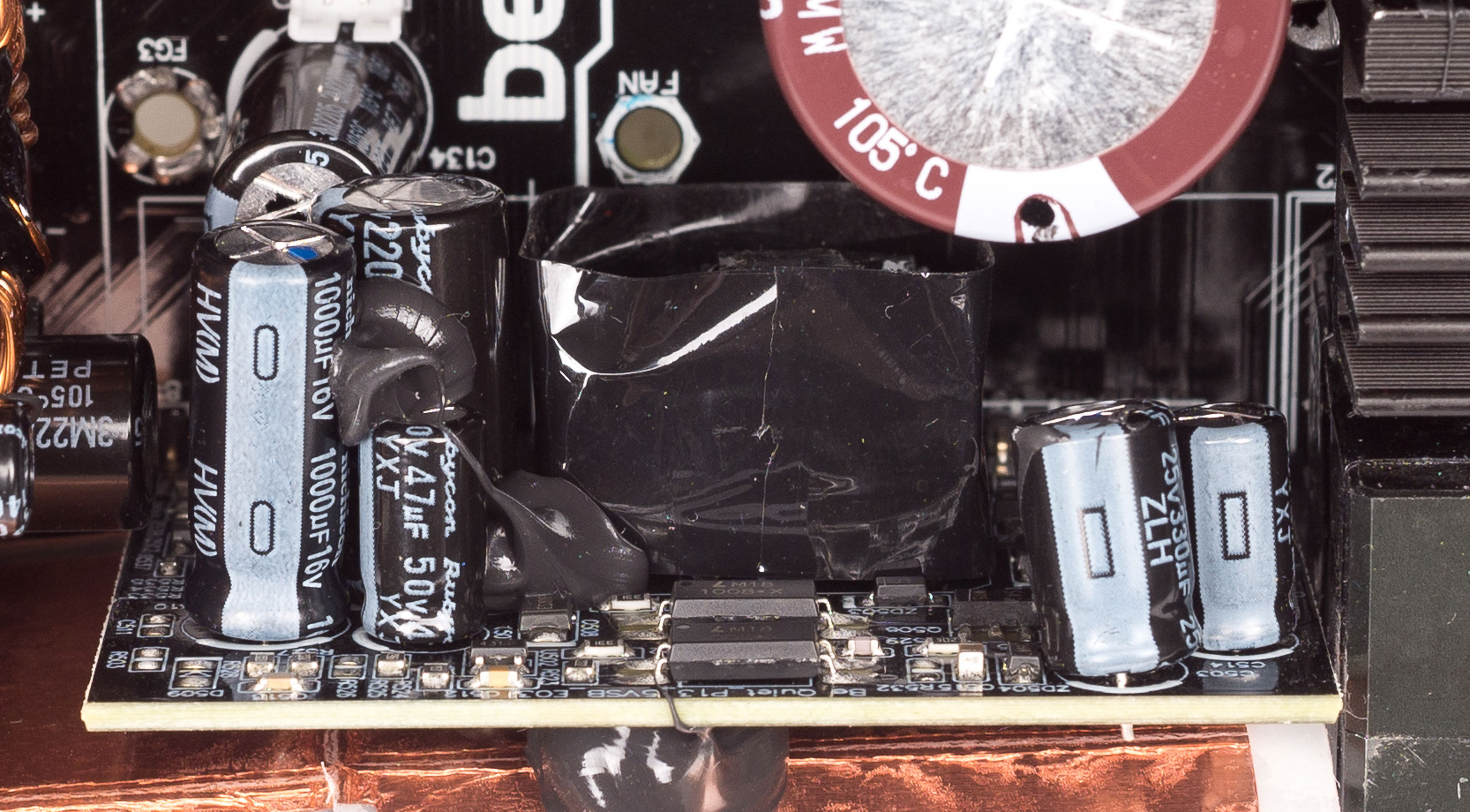

Перетворювач живлення режиму очікування виконаний на окремій невеликій платі, в його обв'язці є конденсатори Rubycon і Nichicon.

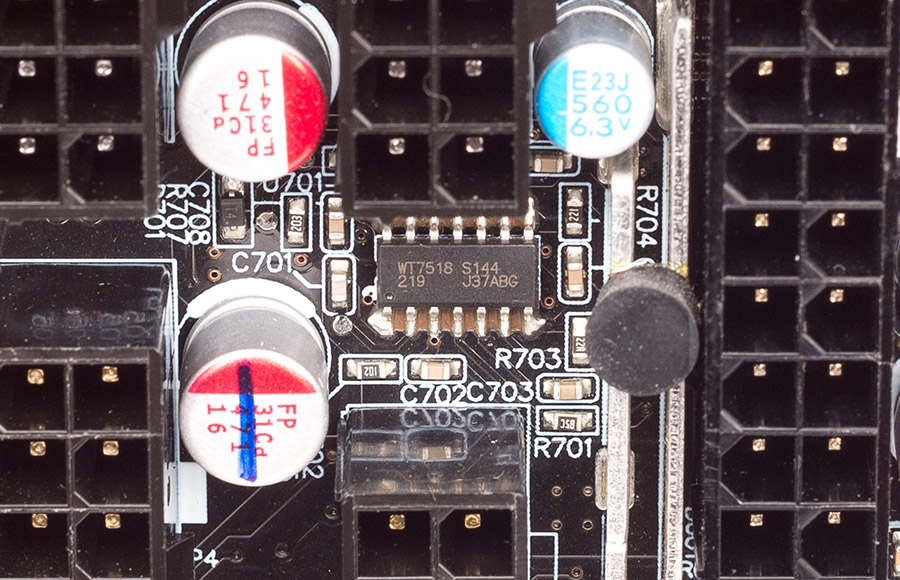

У блоці встановлено два супервізори: WT7527RА на основній платі та WT7518 на платі з модульними роз'ємами.

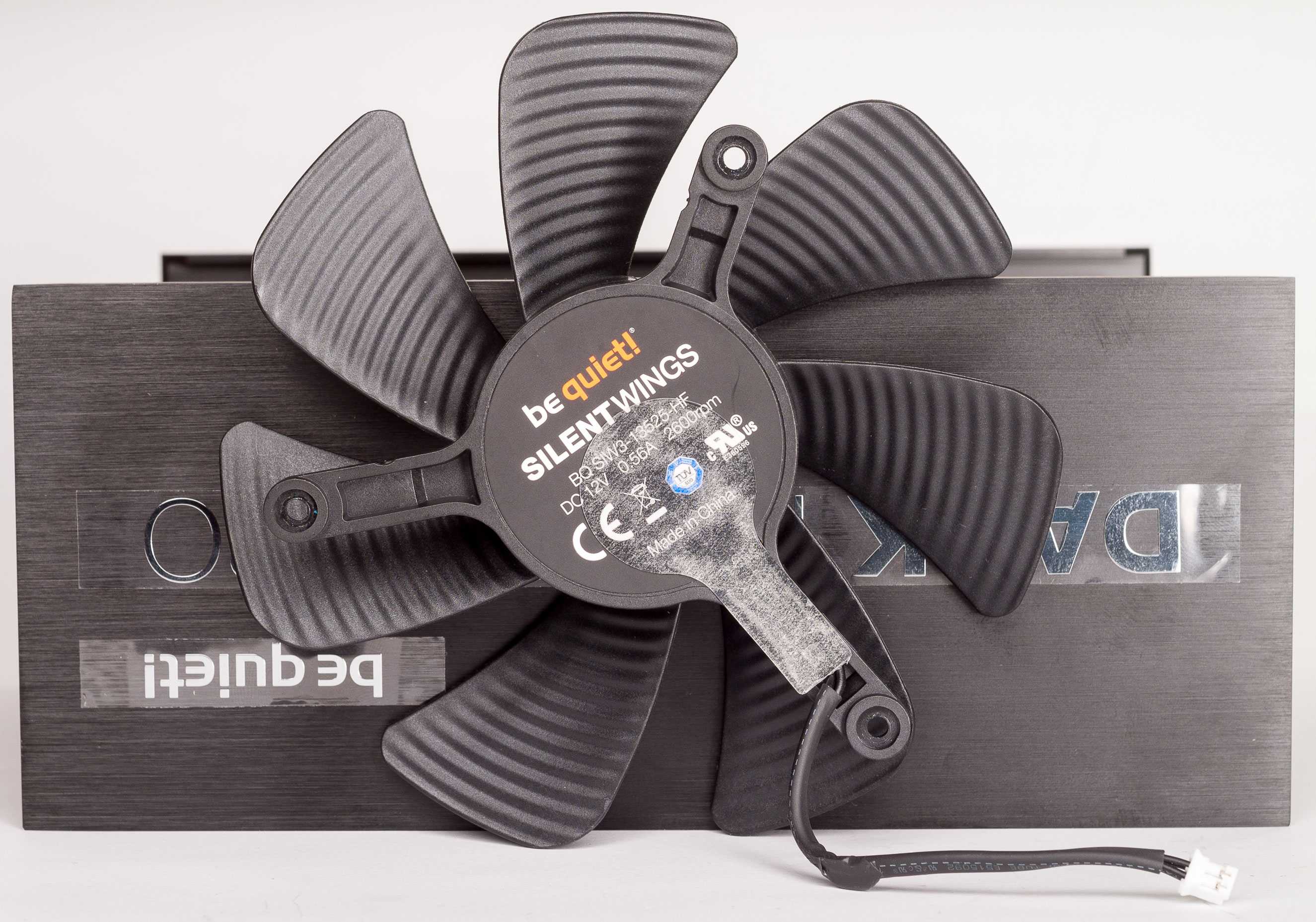

За охолодження компонентів блоку відповідає спеціальний безкаркасний тихий вентилятор be quiet! Silent Wings з маркуванням BQ SIW3-13525-HF (12 В, 0,56 А) та розміром 135х25 мм, максимальною швидкістю 1800 об/хв та гідродинамічним підшипником. Вентилятор кріпиться на трьох металевих стійках, а пластикові вставки з боків закривають нутрощі блоку та формують повітряний канал.

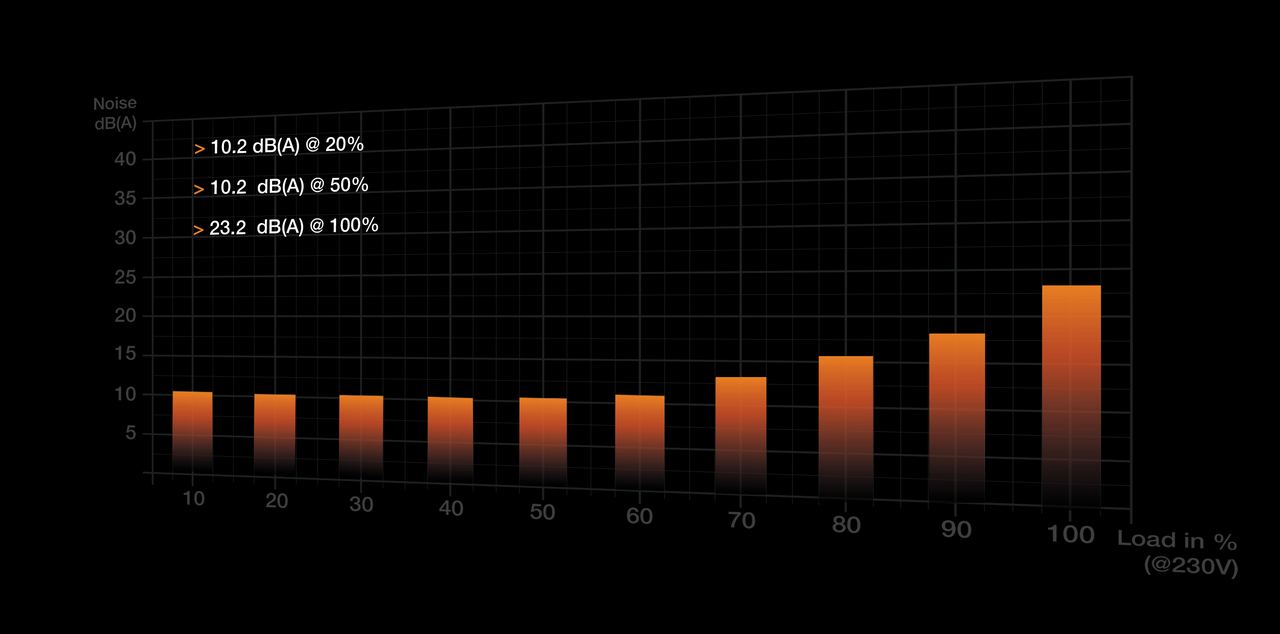

Напівпасивного режиму роботи вентилятора немає, але він працює дуже тихо. При увімкненні блоку він стартує приблизно на 350 оборотах із рівнем шуму 10,2 дБ і до 50% потужності швидкість не збільшується. Зі зростанням навантаження обороти плавно збільшуються приблизно до 800 об/хв, причому він залишається досить тихим навіть на максимальній потужності навантаження.

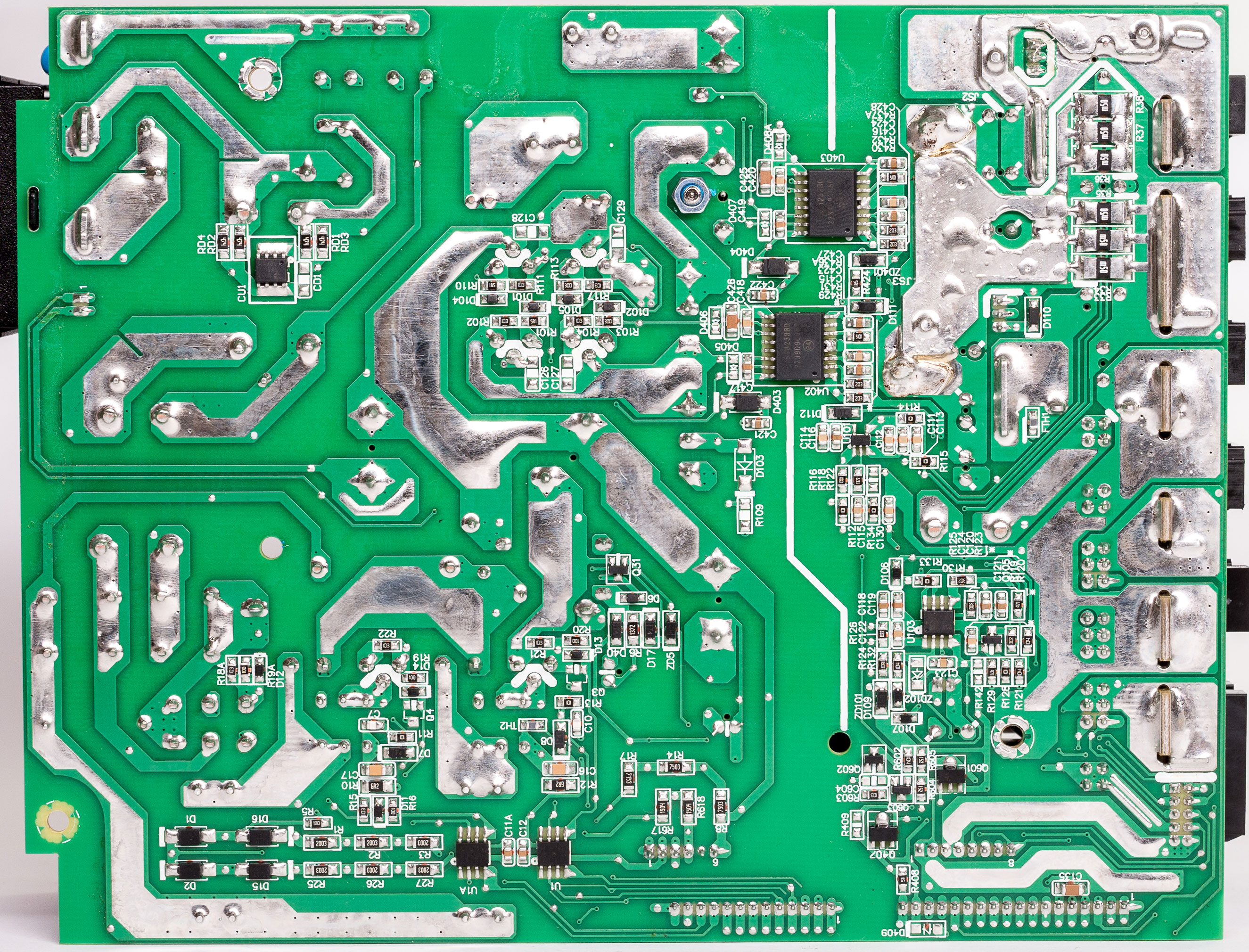

Монтаж та паяння якісні, плата нормально відмита від флюсу.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А. Всі контакти для підключення кабелів блоку живлення з однаковою напругою включені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм та замірялася напруга на контактах навантаження для врахування втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 125 Вт.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12 V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,17 | 0 | 5,08 | 76,2 | 3,34 | 50,1 | 126,3 |
| 10 | 12,15 | 121,5 | 5,08 | 76,2 | 3,34 | 50,1 | 247,8 |
| 20 | 12,14 | 242,8 | 5,08 | 76,2 | 3,34 | 50,1 | 369,1 |
| 30 | 12,12 | 363,6 | 5,08 | 76,2 | 3,34 | 50,1 | 489,9 |
| 40 | 12,11 | 484,4 | 5,08 | 76,2 | 3,34 | 50,1 | 610,7 |
| 50 | 12,09 | 604,5 | 5,08 | 76,2 | 3,34 | 50,1 | 730,8 |
| 60 | 12,07 | 724,2 | 5,08 | 76,2 | 3,33 | 49,9 | 850,3 |
| 70 | 12,05 | 843,5 | 5,08 | 76,2 | 3,33 | 49,9 | 969,6 |
| 80 | 12,04 | 963,2 | 5,08 | 76,2 | 3,33 | 49,9 | 1089,3 |
| 90 | 12,02 | 1081,8 | 5,07 | 76 | 3,32 | 49,8 | 1207,6 |
| 100 | 12,0 | 1200 | 5,07 | 76 | 3,32 | 49,8 | 1325,8 |
За результатами тесту маємо відмінну стабілізацію по всіх лініях, просідання мінімальні.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12V для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,34 | 0 | 5,09 | 15 | 11,15 |
| 0 | 3,34 | 5 | 5,09 | 15 | 12,15 |
| 0 | 3,34 | 10 | 5,09 | 15 | 12,15 |
| 0 | 3,34 | 15 | 5,08 | 15 | 12,15 |
| 5 | 3,34 | 0 | 5,09 | 15 | 12,15 |
| 10 | 3,34 | 0 | 5,09 | 15 | 12,15 |
| 15 | 3,34 | 0 | 5,09 | 15 | 12,15 |
| 15 | 3,33 | 15 | 5,08 | 15 | 12,14 |
За результатами тесту маємо відмінну стабілізацію, перекоси навантаження не впливають на вихідну напругу, результат незалежної стабілізації всіх лінії та якісних проводів.
Тест ефективності блоку проводився при напрузі мережі близько 230 В.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 325 | 1,4 | 232 | 93,3 |
| 50 | 650 | 3,0 | 230 | 94,2 |
| 75 | 975 | 4,6 | 227 | 93,3 |
| 100 | 1300 | 6,3 | 223 | 92,5 |
P13-PRO-1300W сертифікований за стандартом 80 Plus Titanium 115V, тому не дивно, що він не дотягнув 2% до сертифіката для напруги європейських мереж. Крім того, не вдалося досягти заявлених виробником максимальних 94,4%. Але, швидше за все, це тому, що не використовувалися в тесті кабелі 12VHPWR, лише 8-контактні (6+2), адже чим більше кабелів включено паралельно, тим менші сумарні втрати на проводах і вище ККД всього блоку живлення.

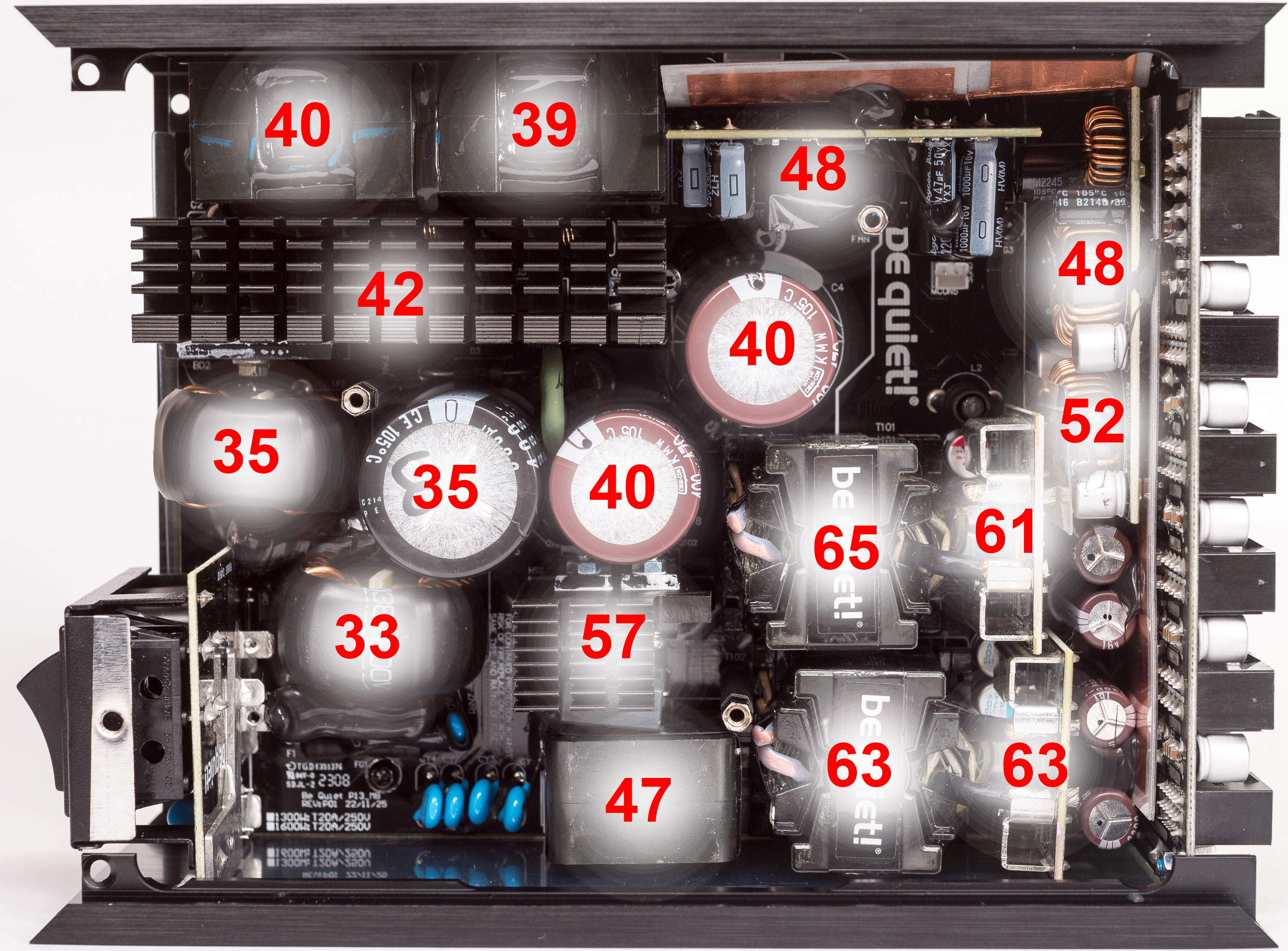

Тест на нагрівання компонентів блоку проводився за температури повітря в приміщенні 24 °C. Термопара мультиметра Zotek ZT102 була закріплена на одному з силових трансформаторів, блок живлення навантажувався на максимальну потужність, поки температура трансформатора не стабілізувалася, після цього він швидко розбирався і проводилися виміри температур інших компонентів за допомогою пірометра. Результати тесту наведено на наступному фото плати блоку:
Температури компонентів досить низькі, як і рівень шуму, блок живлення не чути на тлі інших вентиляторів у стенді. У ПК температури та рівень шуму можуть бути вищими, все залежатиме від розташування пристрою, продувності корпусу і температури в приміщенні.
Висновки
Протестований be quiet! Dark Power Pro 13 1300W видає всі заявлені характеристики, має кращу стабільність вихідної напруги з усіх раніше тестованих блоків живлення, високий ККД, низьке нагрівання та рівень шуму. Він чудово зібраний з компонентів високої якості та має оригінальний вигляд. У комплекті поставляється велика кількість якісних проводів, які, до того ж вже укладені в тканинне обплетення і користувачеві не доведеться купувати додатковий набір перехідників, якщо з'явиться бажання зробити гарний вигляд усередині ПК. Блок один із найкращих у плані технічних характеристик та якості виготовлення, до того ж на нього дається гарантія десять років. З мінусів можна назвати дуже високу ціну. P13-PRO-1300W підійде для вимогливих користувачів, які бажають зібрати тиху систему з однією топовою відеокартою або парою відеокарт середнього рівня.
