Сьогодні у нас на тестуванні блок живлення be quiet! Straight Power 12 1000W із сертифікатом 80 Plus Platinum та підтримкою ATX 3.0. Виробник обіцяє потужний і тихий пристрій із японськими конденсаторами та дає на нього гарантію десять років. Подивимося, наскільки він якісно виготовлений і чи відповідають його характеристики заявленим.
be quiet! Straight Power 12 1000W (E12-1000W)
| Виробник | be quiet! |
|---|---|
| Модель та сторінка продукту | E12-1000W |
| Потужність, Вт | 1000 |
| Сертифікат енергоефективності | 80 Plus Platinum |
| Формфактор | ATX |
| Схема підключення кабелів | Модульный |
| Потужність каналу +12V, Вт (А) | 1000 (83,4) |
| Потужність каналу +5V, Вт (А) | 125 (25) |
| Потужність каналу+3,3V, Вт (А) | 82,5 (25) |
| Комбінована потужність +3,5V та +5V, Вт | 150 |
| Потужність каналу –12, Вт (А) | 6 (0,5) |
| Потужність каналу +5Vsb, Вт (А) | 15 (3) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240В |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 120х120х25 |
| Тип вальниці | Гидродинамический |
| Кількість кабелів/роз'ємів для CPU | 2/1x EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E | 2/4x (6+2) |
| Кількість кабелів/роз'ємів для PCI-E 5.0 | 1/1 (16) |
| Кількість кабелів/роз'ємів для SATA | 3/9 |
| Кількість кабелів/роз'ємів для IDE | 1/2 |
| Захисні функції | OPP, OVP, UVP, SCP, OCP, OTP, SIP |
| Розміри (ШхВхГ), мм | 150х86х160 |
| Гарантія, міс | 120 |
| Ціна, грн | 9199 |

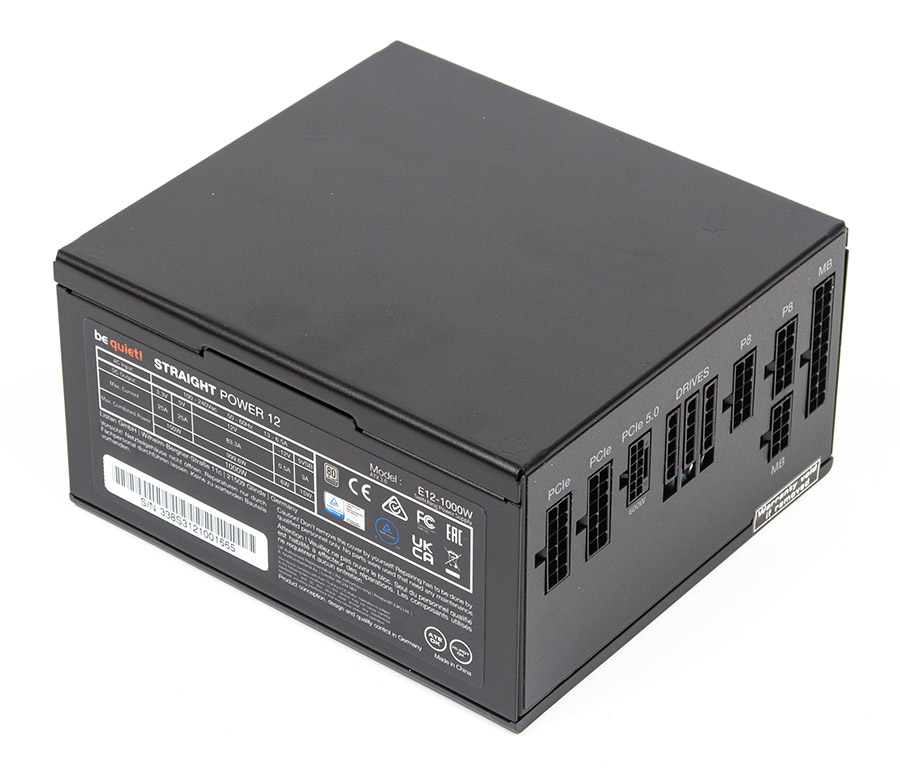

Блок постачається у чорній коробці середніх розмірів. На передній грані розташовано фото пристрою, на задній — є інформація про технічні характеристики.

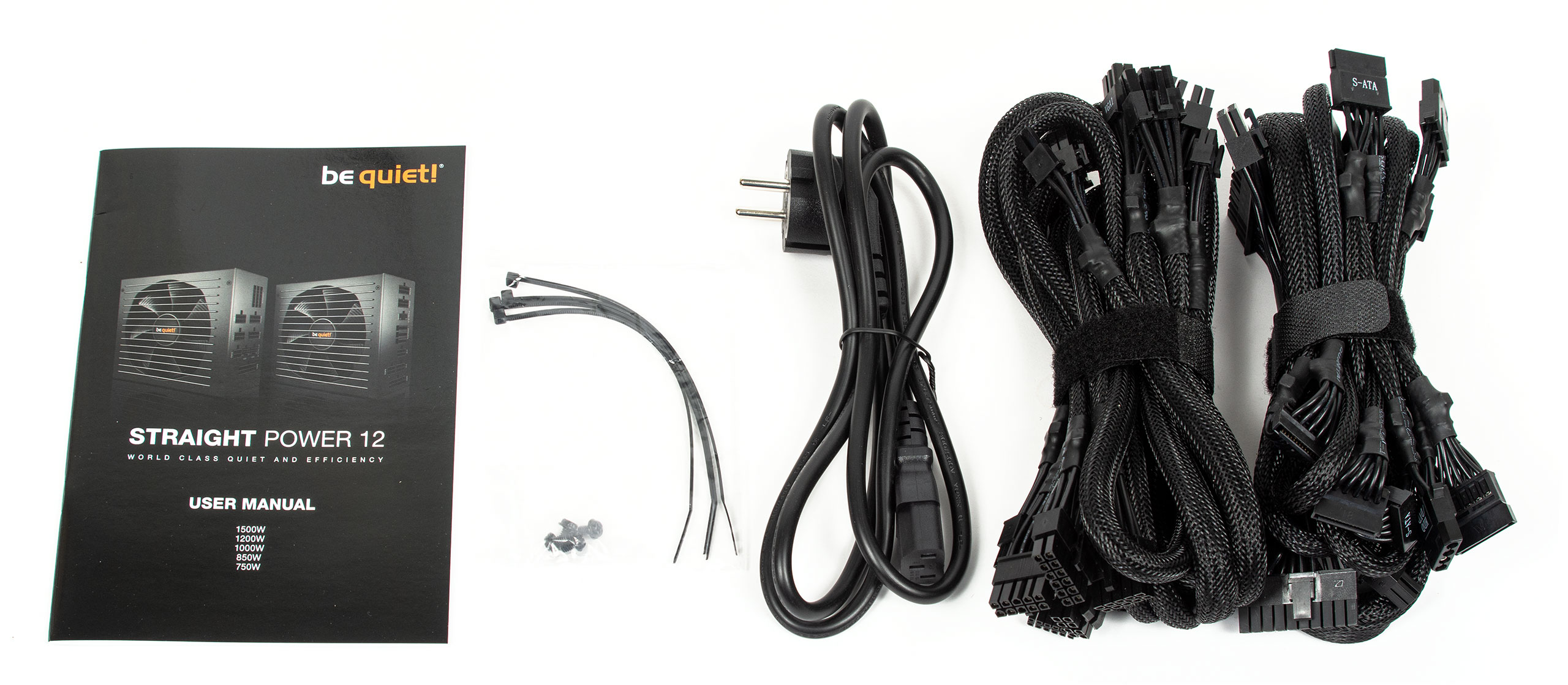

У комплект постачання входить мережевий кабель живлення, модульні дроти, пакетик з кріпленням, кілька нейлонових стяжок та інструкція.

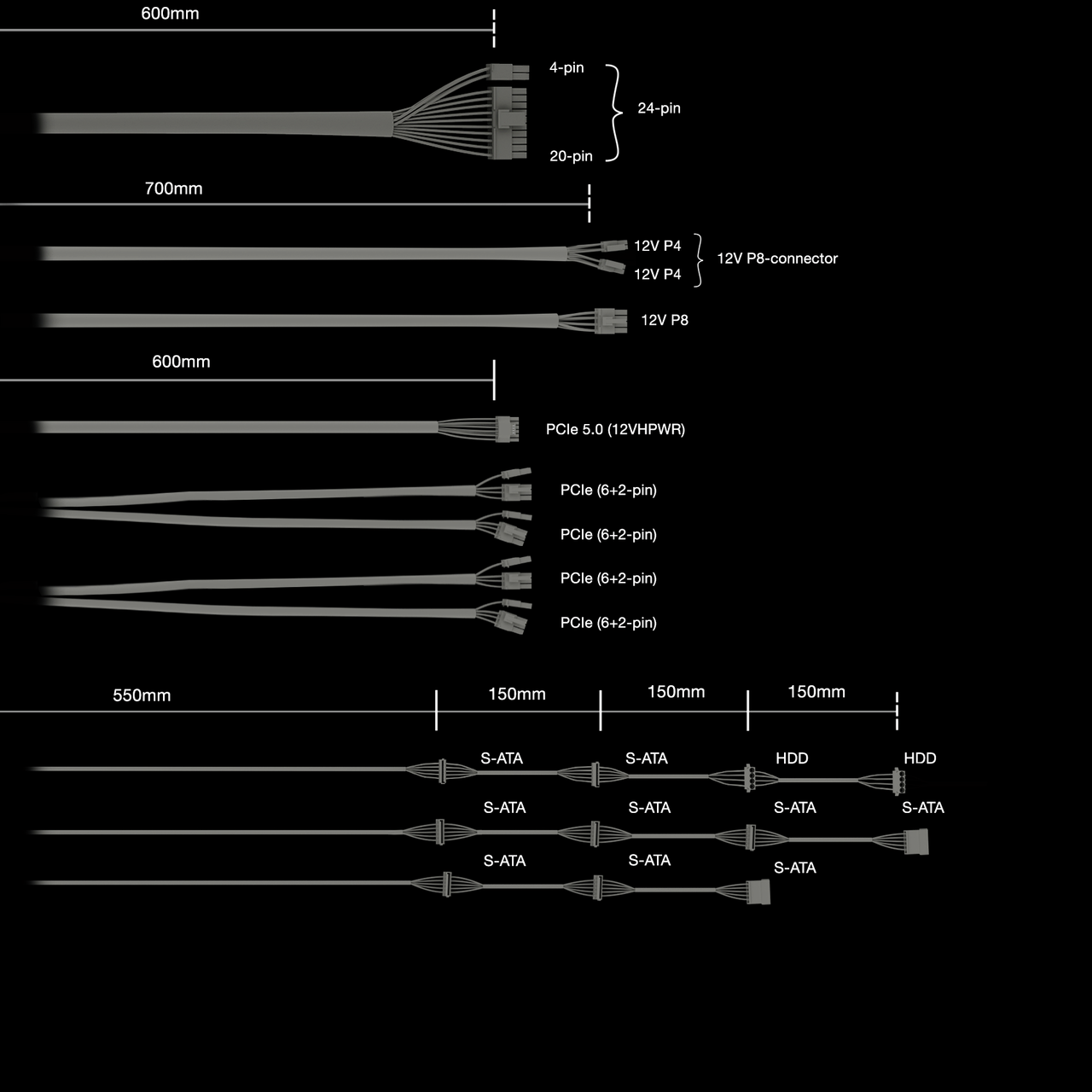

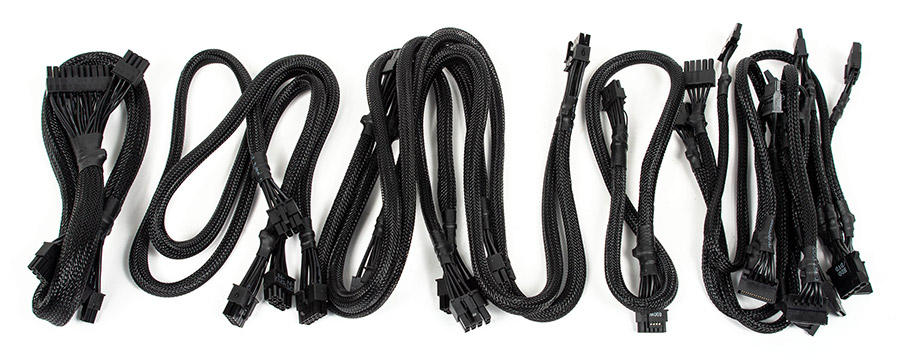

Блок живлення з модульними кабелями, їх кількість та довжина наступні:
- один для живлення материнської плати (60 см);
- два з одним 8-контактним (4+4) роз'ємом для живлення процесора (70 см);

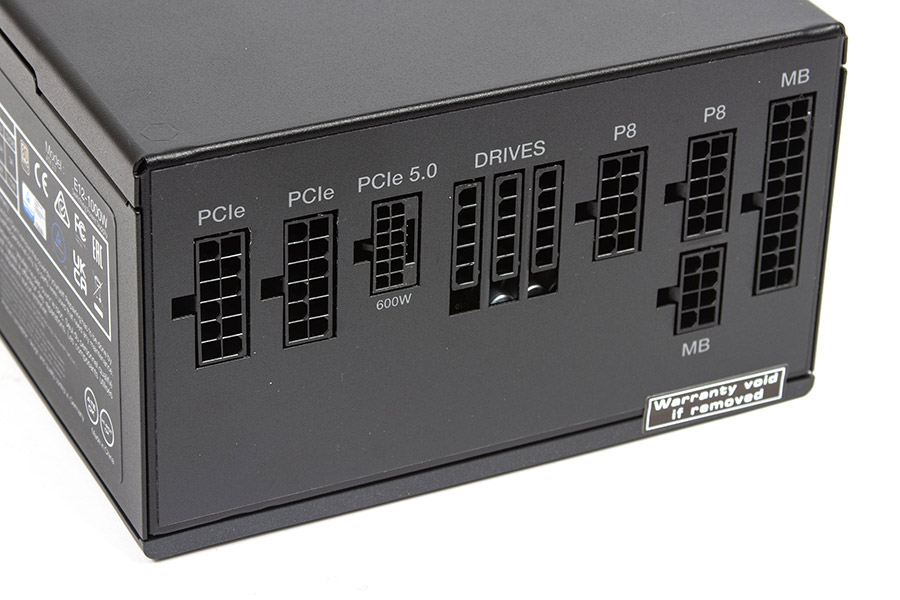

- два з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (60+60 см);
- один з одним 16-контактним роз'ємом 12VHPWR для живлення відеокарти PCI-E 5.0 600 Вт (60 см);
- один із чотирма роз'ємами живлення для SATA-пристроїв (55+15+15+15 см);
- один із трьома роз'ємами живлення для SATA-пристроїв (55+15+15 см);
- один з двома роз'ємами живлення для SATA-пристроїв та з двома роз'ємами живлення для IDE-пристроїв (50+15+15+15 см).
Кабелі складаються з проводів із чорною ізоляцією і мають нейлонове обплетення. Довжина кабелів достатня для великих корпусів із нижнім розташуванням блока живлення.

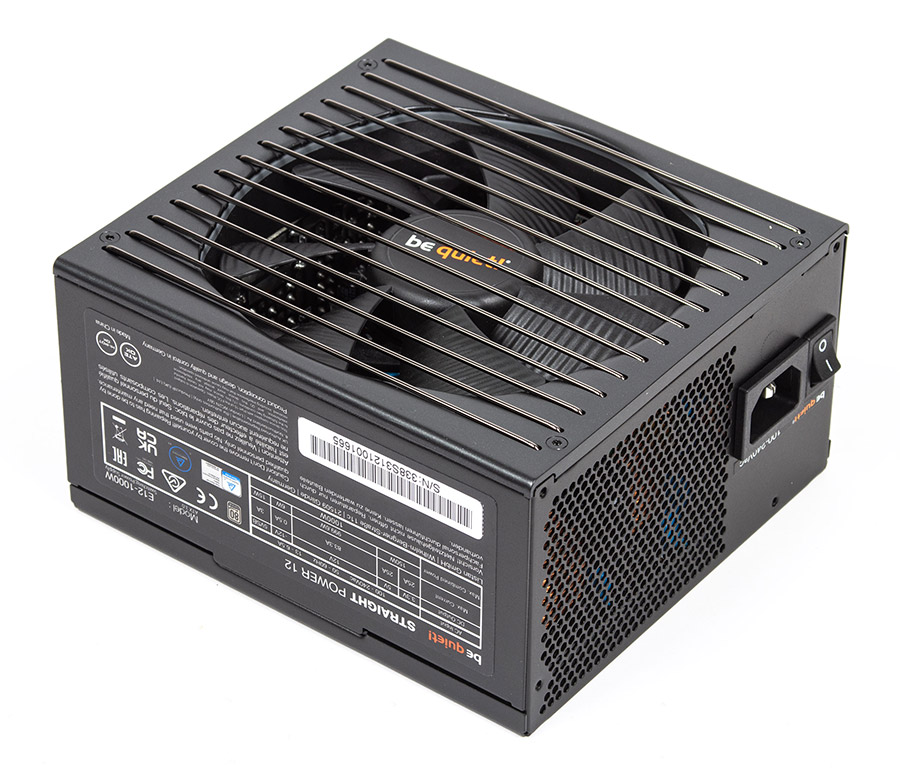

Корпус блоку пофарбований чорною порошковою фарбою та має оригінальний дизайн з округленими краями.

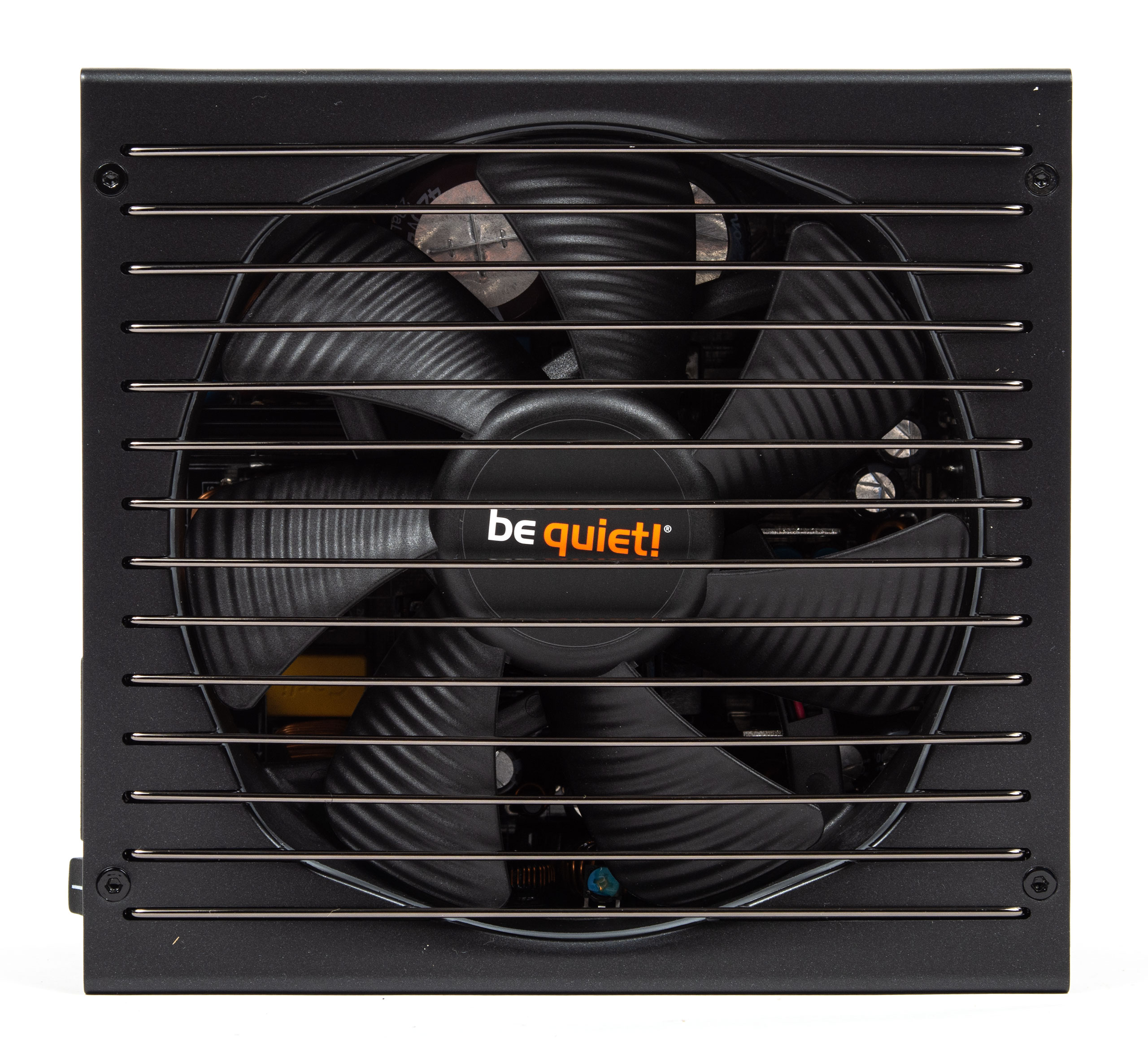

Вентиляційна решітка виконана у вигляді паралельних металевих шпильок.

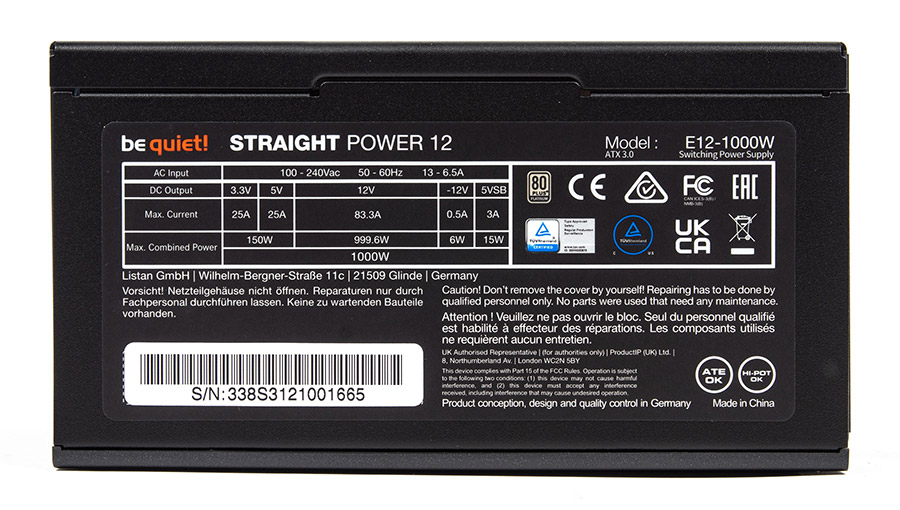

На одній з бічних граней проштамповано напис be quiet!, на іншій є наклейка з технічними характеристиками пристрою.

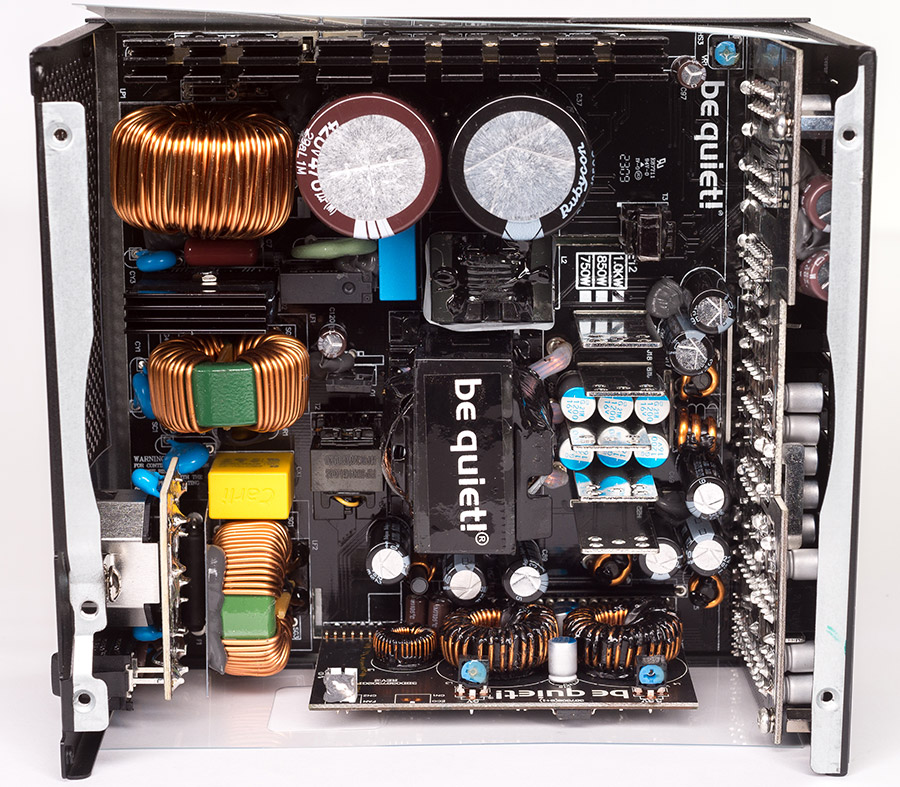

Блок побудований на сучасній платформі з активним коректором коефіцієнта потужності (APFC) з широким діапазоном вхідної напруги 100–240 В, силовим резонансним LLC-перетворювачем по лінії +12 В із синхронним випрямлячем та DC/DC-перетворювачами для ліній +5 В та +3,3 В.

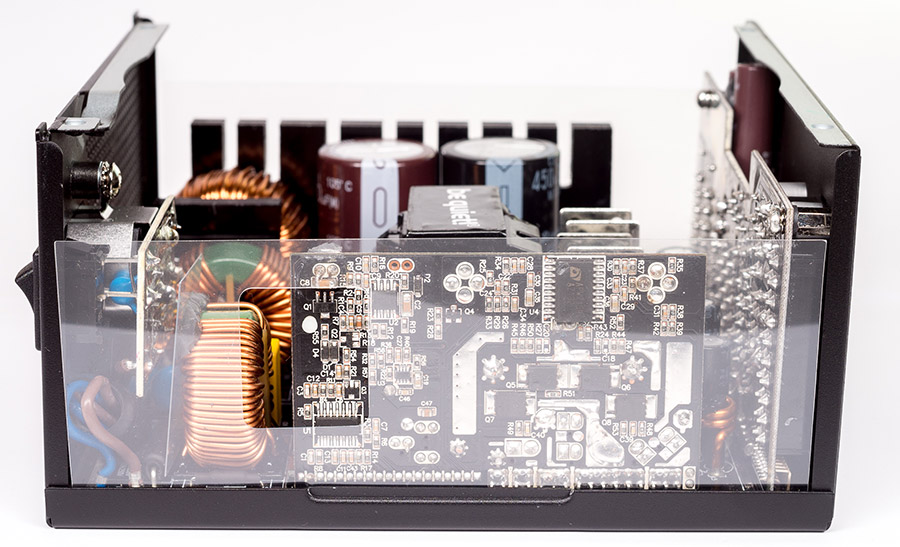

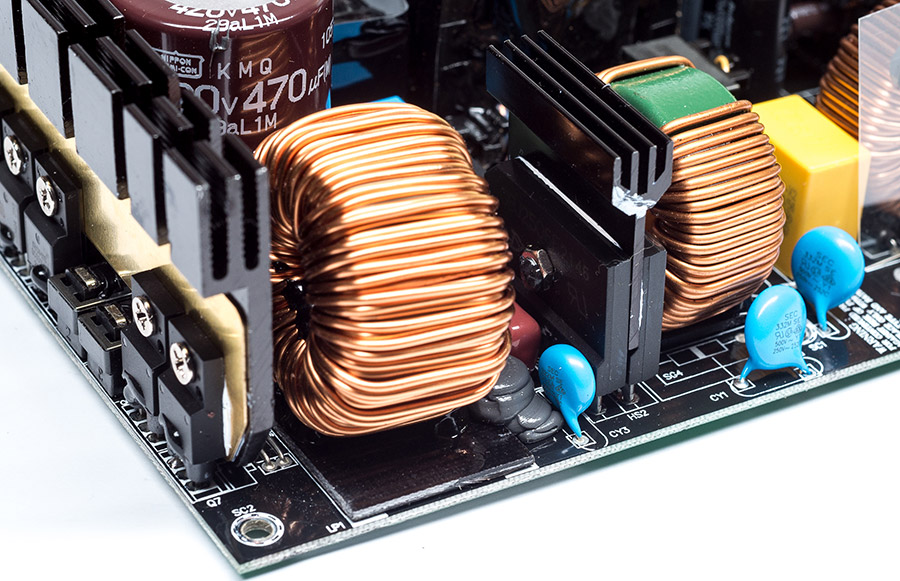

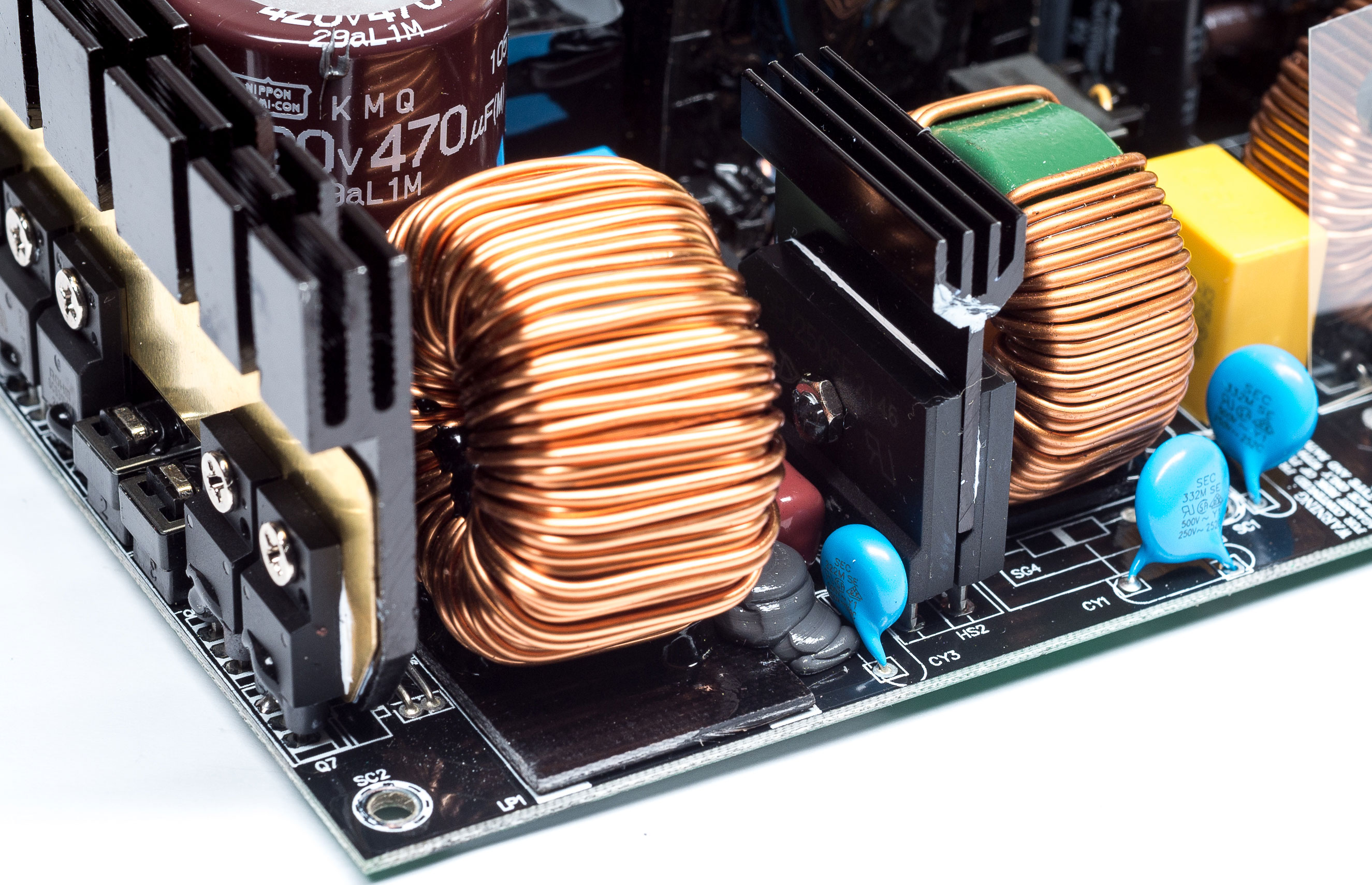

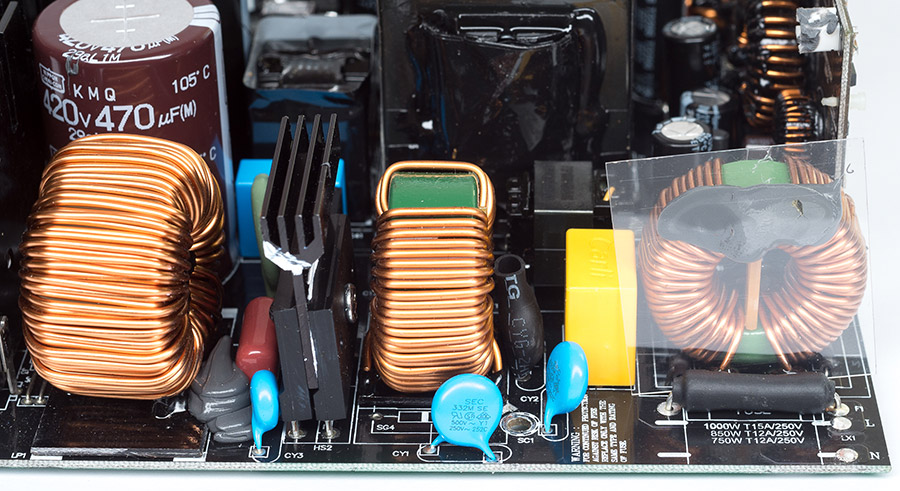

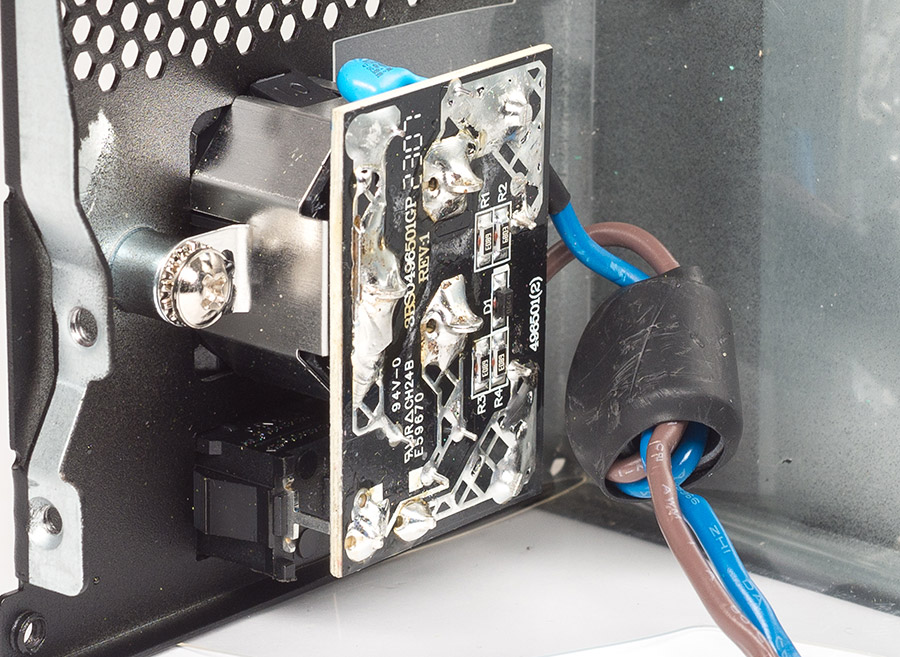

Частина елементів фільтра імпульсних перешкод встановлені на окремій платі, припаяної до роз'єму, інші елементи фільтра розпаяні на основній платі блоку.
Вхідний випрямляч складається з двох діодних мостів GBJ2506F (25 А, 600 В), включених паралельно, які охолоджуються невеликим окремим радіатором.
Керує APFC контролер CM6500UNX, розпаяний на основній платі.
У силовій частині коректора встановлені пара транзисторів з маркуванням K25A65X (25 А, 650 В), включених паралельно, і діод SCS310AM (10 А, 650 В).

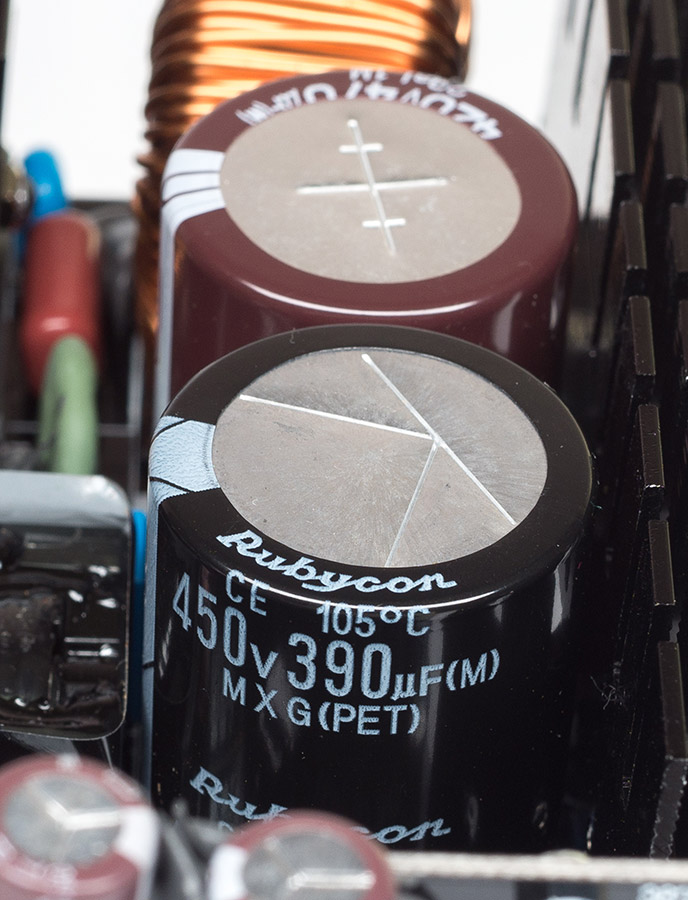

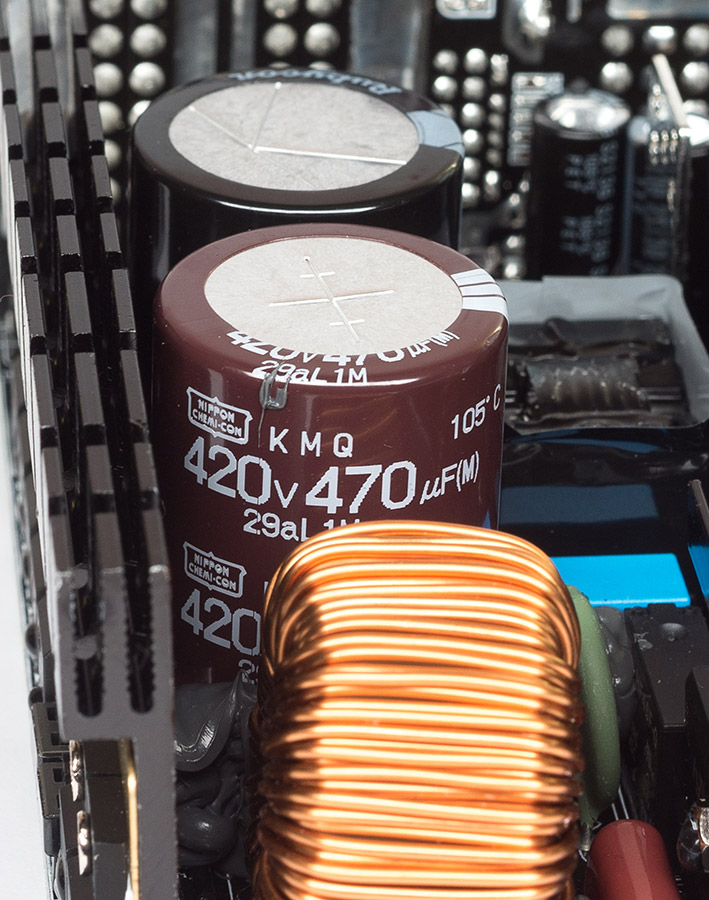

Високовольтний фільтр виконано на двох електролітичних конденсаторах, один ємністю 470 мкФ з робочою напругою 420 В та температурою 105 °C виробництва Nippon Chemi-Con, другий вже ємністю 390 мкФ з напругою 450 В та 105 °C виробництва Rubycon. Загальна ємність фільтра становить 860 мкФ.

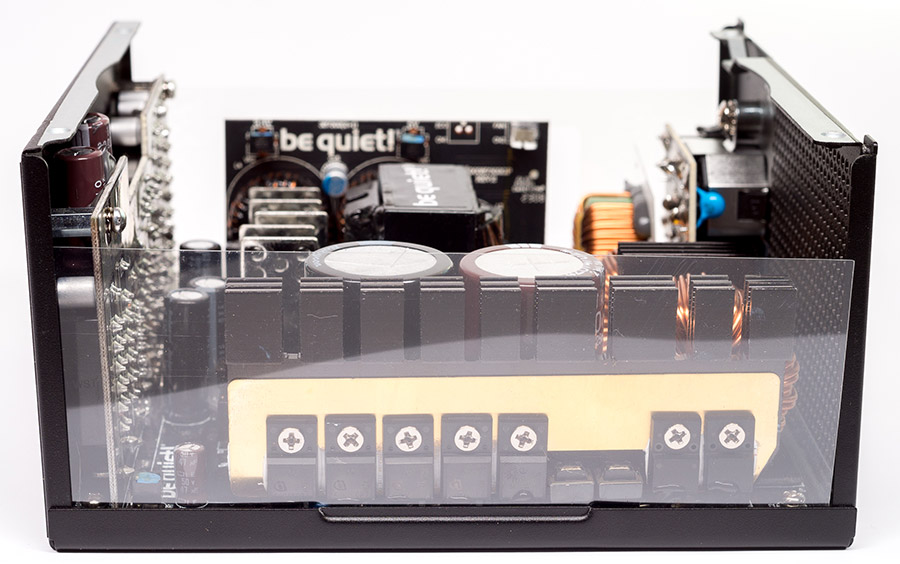

Силові транзистори IPA60R180P7 (18 А, 600, 0,18 Ом) мостового резонансного LLC-перетворювача встановлені на загальний радіатор з елементами APFC і керуються через ізольовані драйвери NSi6602BD. Загальне керування перетворювачем покладено на контролер CM6901X.

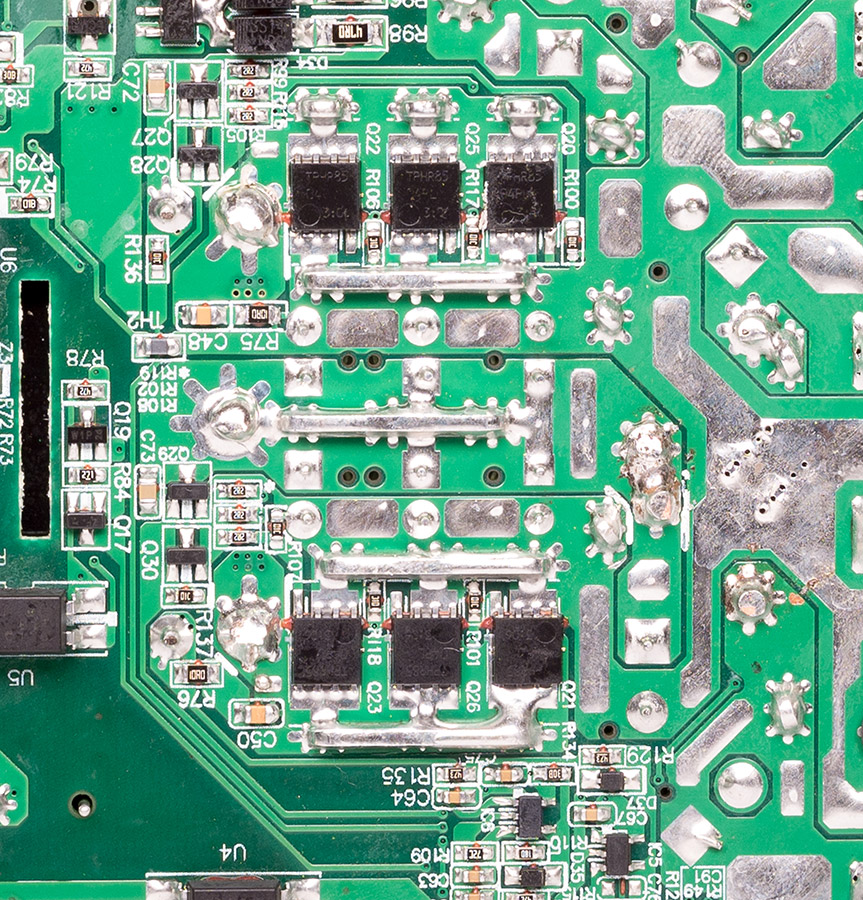

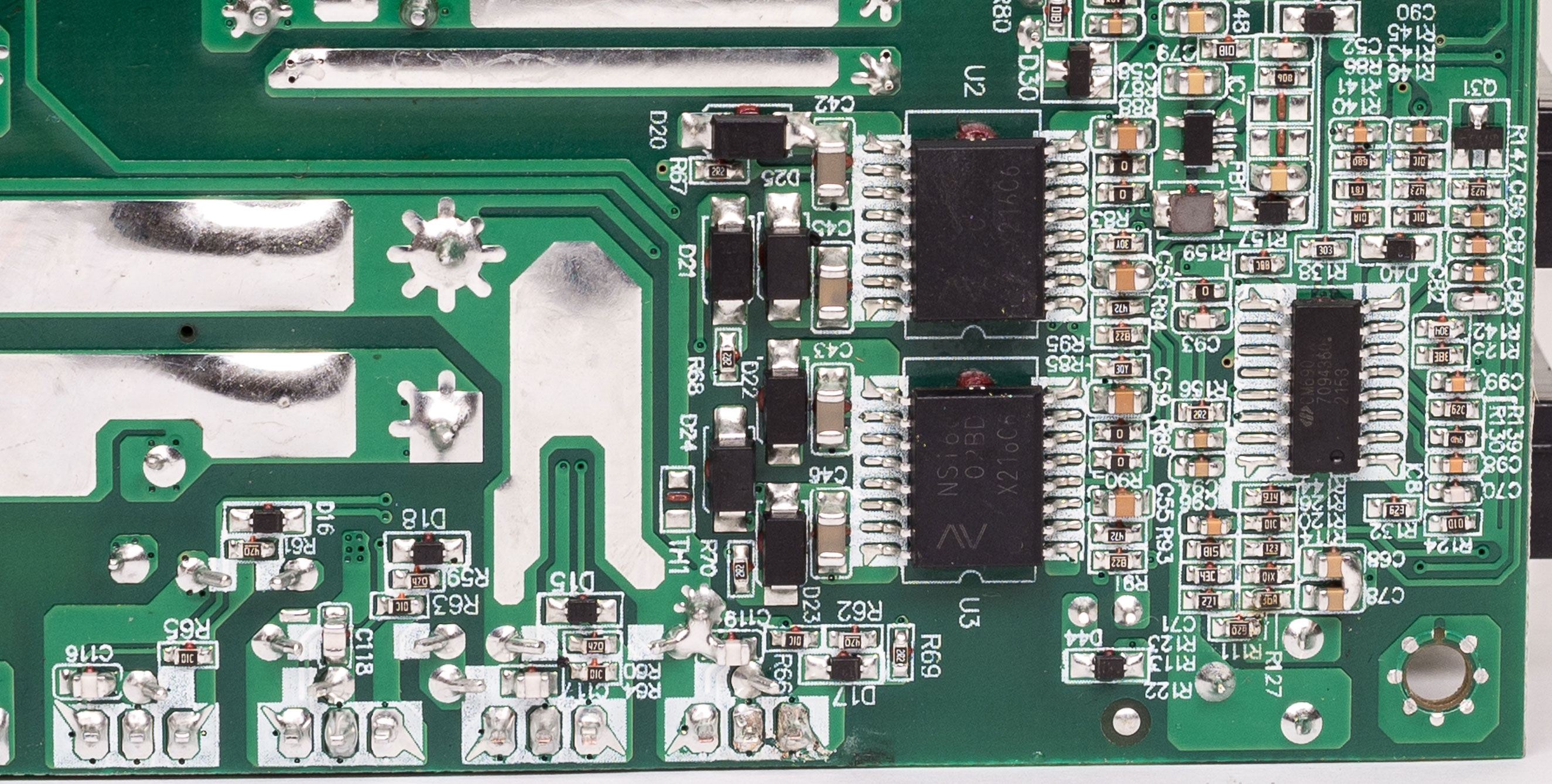

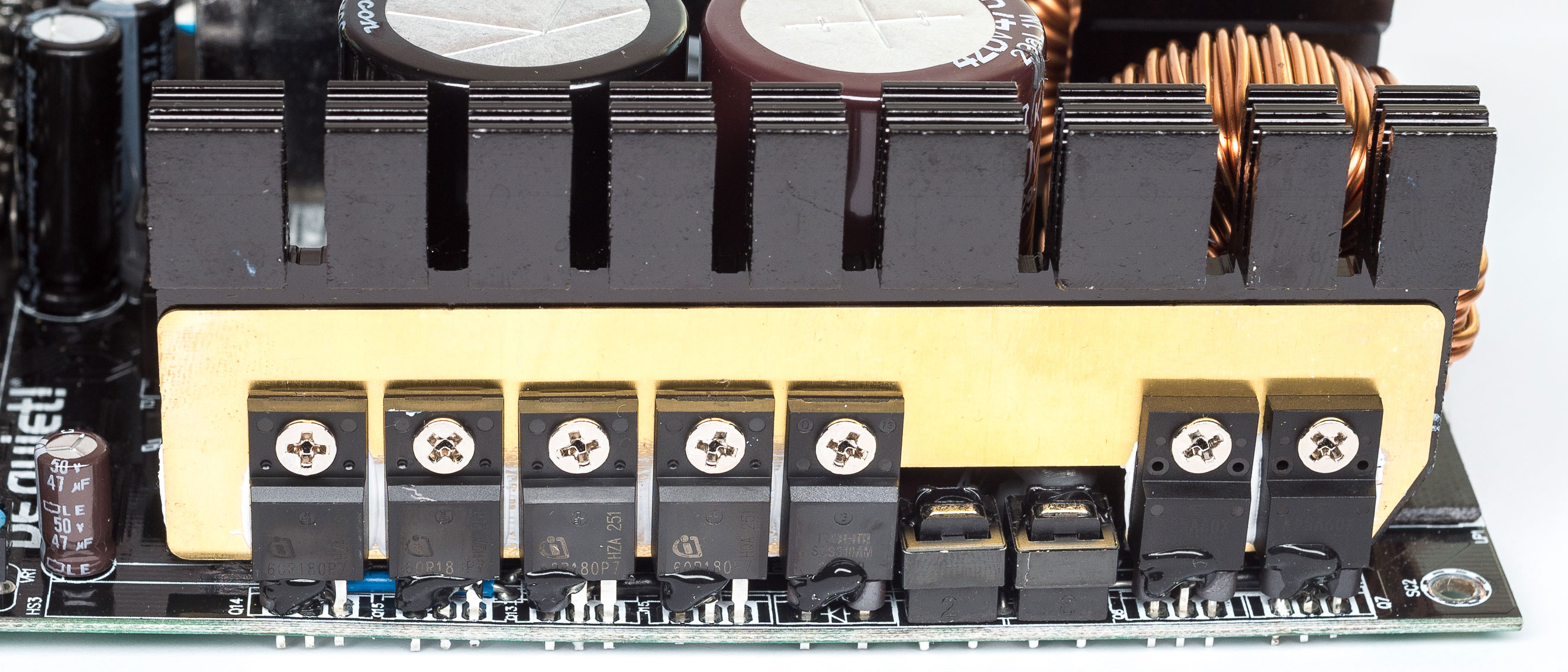

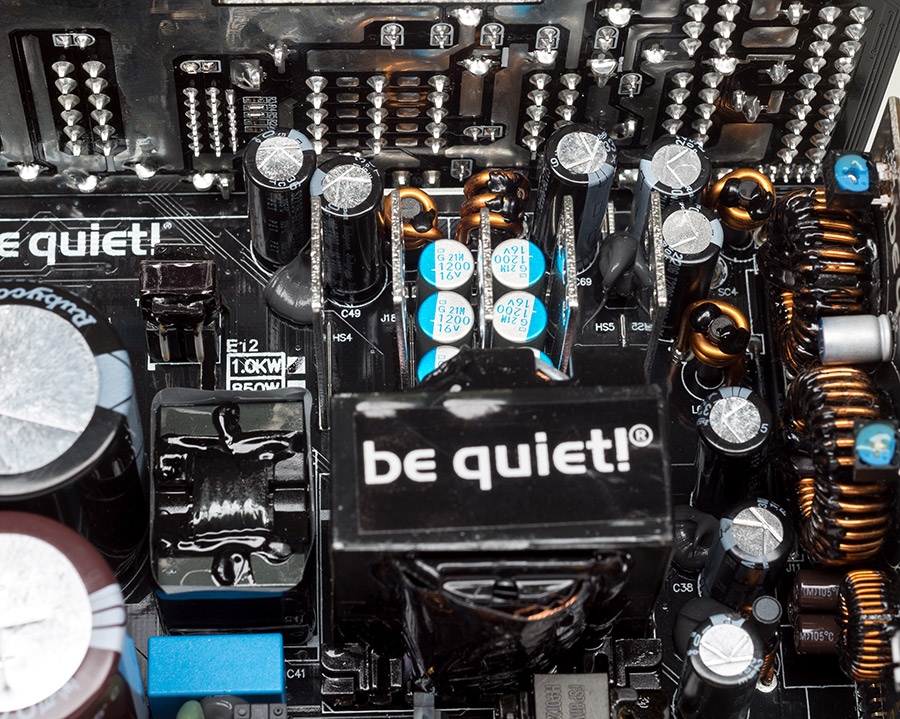

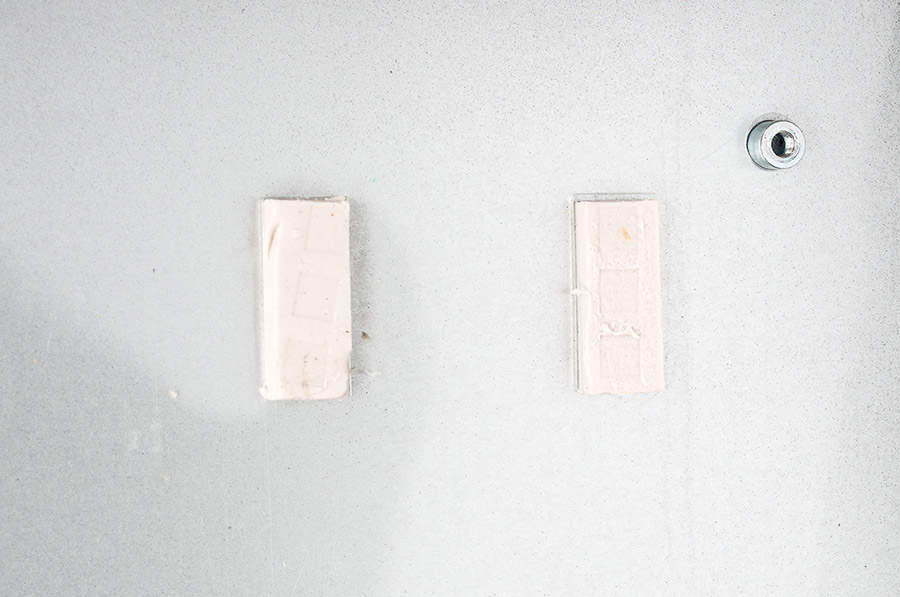

Синхронний випрямляч виконано на шести транзисторах TPHR8504PL (150 А, 40, 0,7 мОм), розпаяних на основній платі. Поруч із транзисторами впаяно чотири мідні нікельовані пластини для їх охолодження, частина тепла від транзисторів передається на корпус через термопрокладки.

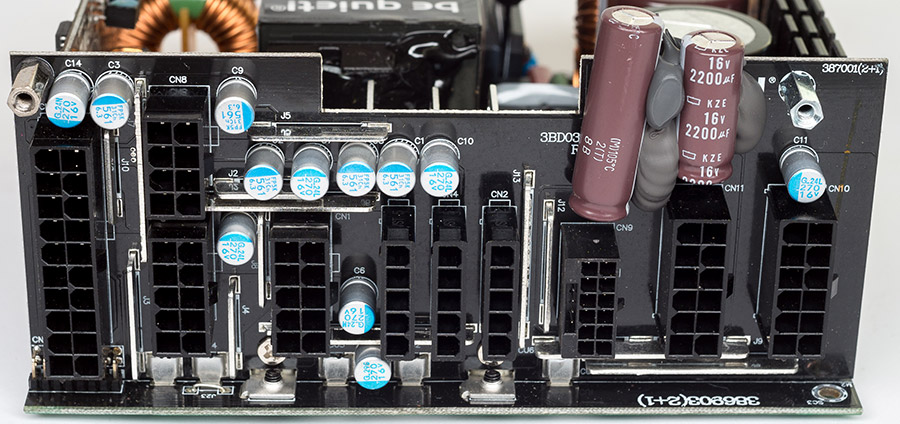

Вихідну напругу +12 В фільтрують шість полімерних конденсатори ємністю 1200 мкФ і напругою 16 В, а також три електролітичні конденсатори ємністю 3300 мкФ і напругою 16 В на 105 °C виробництва Rubycon. Для додаткової фільтрації на платі підключення модульних кабелів встановлені ще сім полімерних конденсаторів ємністю 270 мкФ з робочою напругою 16 В і два електролітичні конденсатори ємністю 3300 мкФ і 2200 мкФ з напругою 16 В на 105 °C виробництва Nippon Chemi.

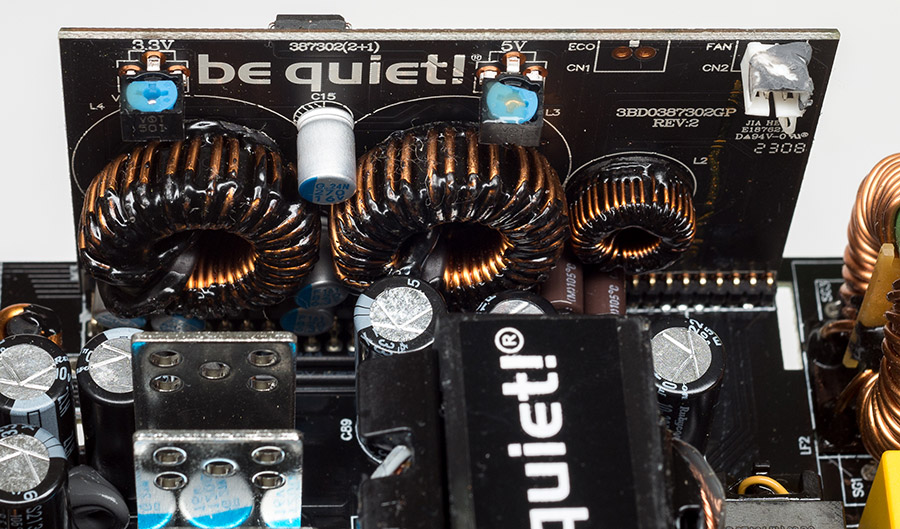

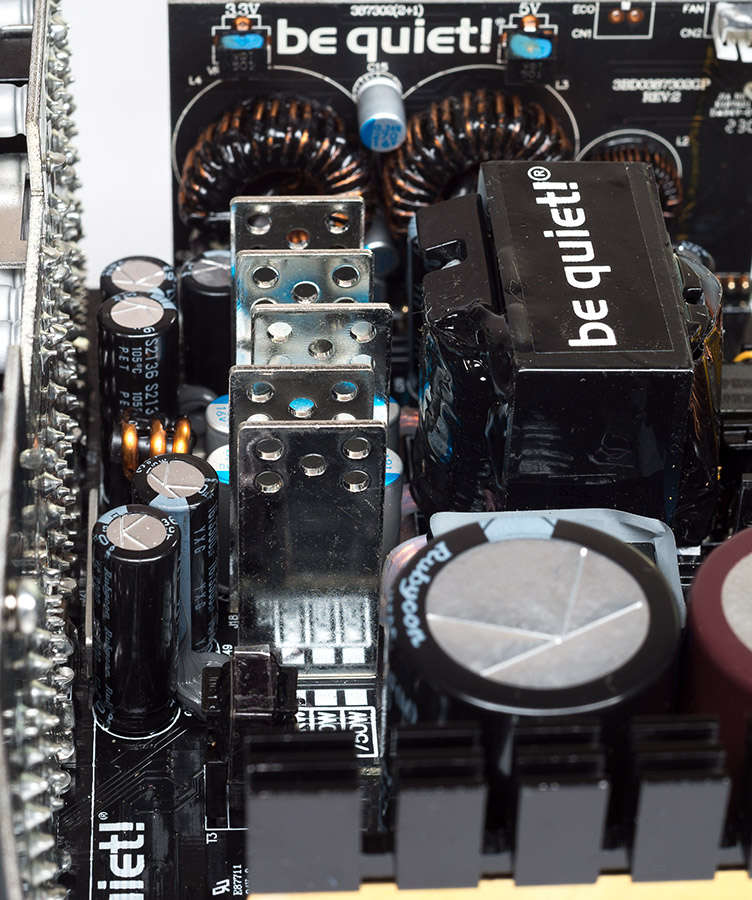

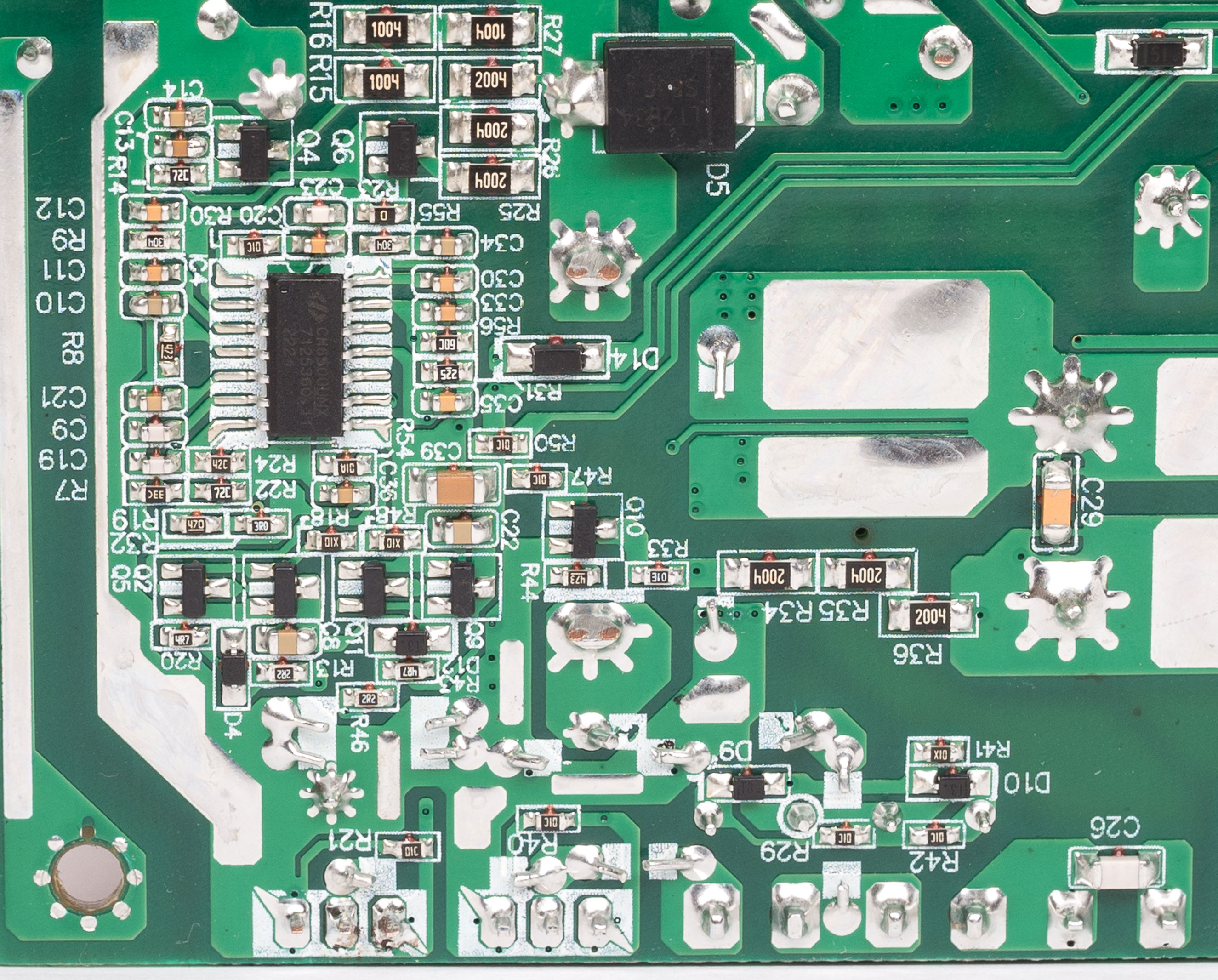

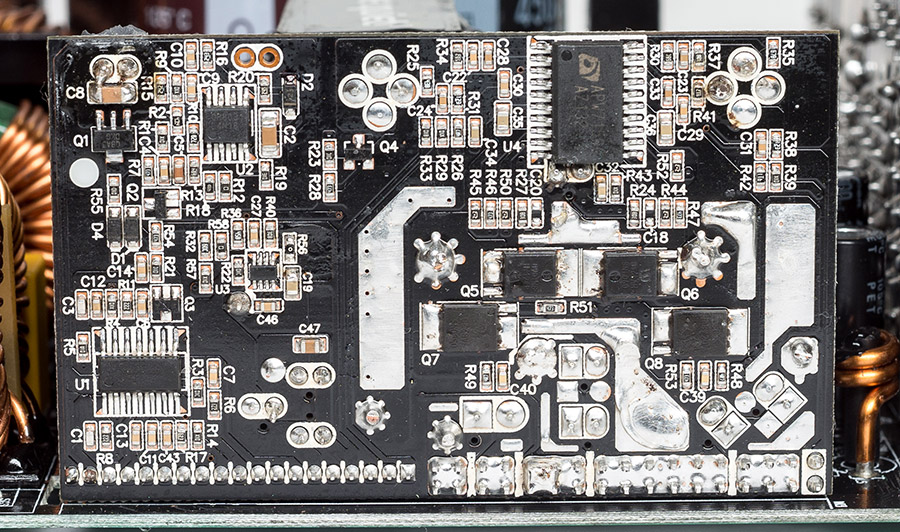

За живлення ліній +3,3 В і +5 В відповідає знижувальний DC/DC-перетворювач на контролері APW7159С, зібраний на окремій платі, на ній же знаходиться схема управління вентилятором і супервізор, плата покрита лаком тому тип транзисторів і супервізора розглянути не вдалося.

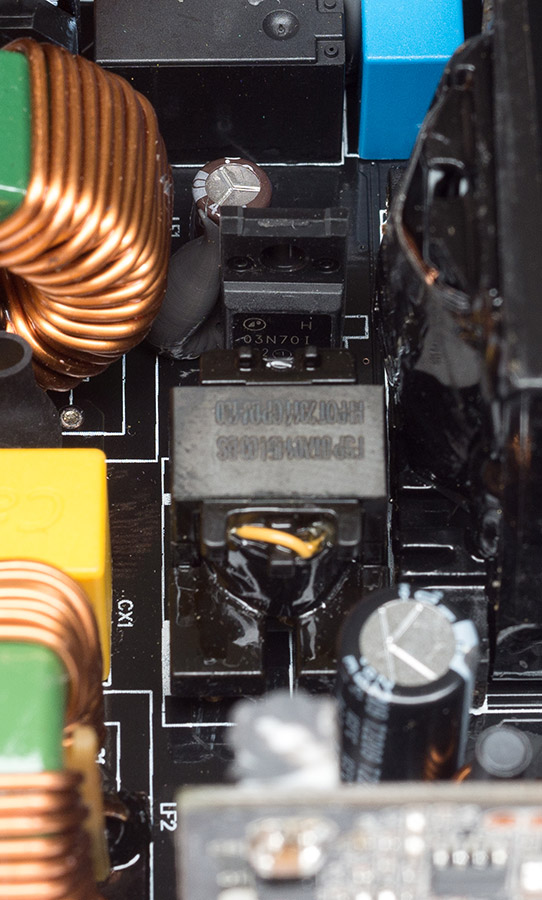

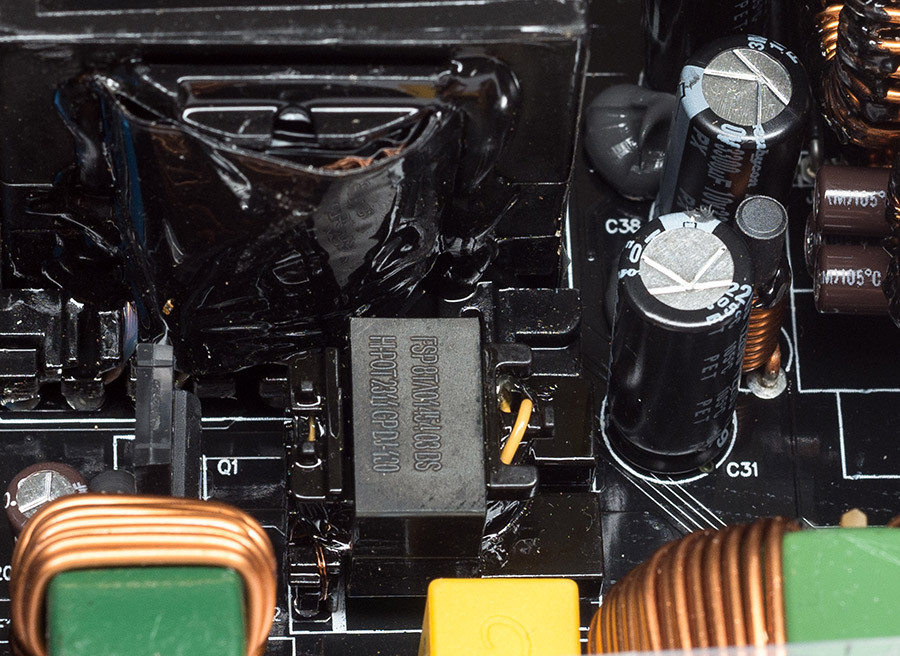

Перетворювач живлення режиму очікування побудований на контролері NCP1239DD65 і транзисторі з маркуванням 03N07 (3 А, 700 В), на виході встановлені два електролітичні конденсатори ємністю 3300 мкФ з напругою 10 В на 105 °C виробництва Rubycon.

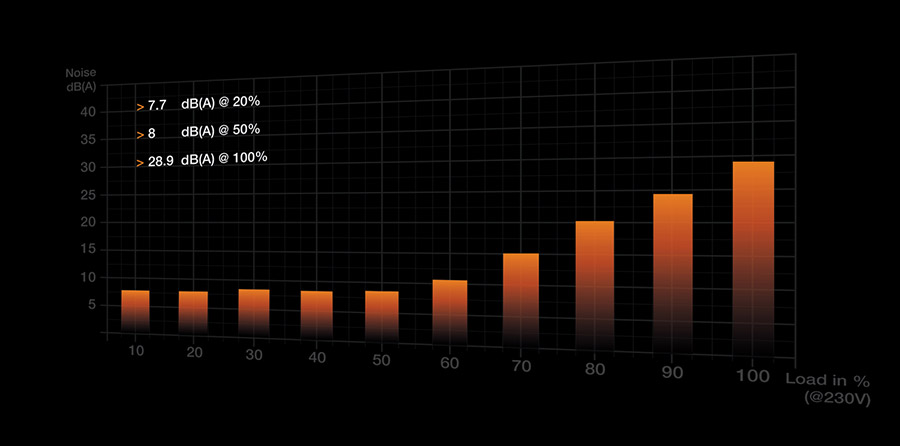

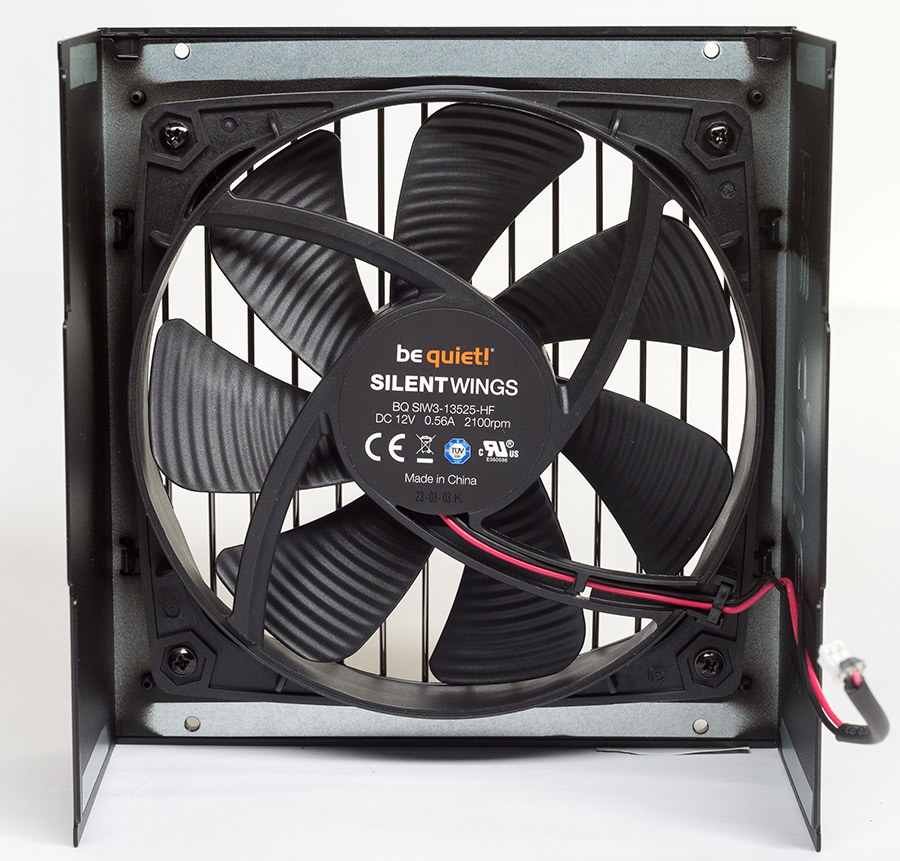

За охолодження компонентів блоку відповідає вентилятор типорозміру 135х135х25 мм з маркуванням BQ SIW3-13525-HF (12 V, 0,56 A, 2100 rpm) з двохконтактним підключенням та гідродинамічною вальницею. Вентилятор керується автоматично залежно від навантаження: до 50 % потужності обороти та рівень шуму мінімальні, з подальшим зростанням навантаження обороти плавно збільшуються. Напівпасивного режиму роботи з повною зупинкою вентилятора при низькому навантаженні не передбачено.

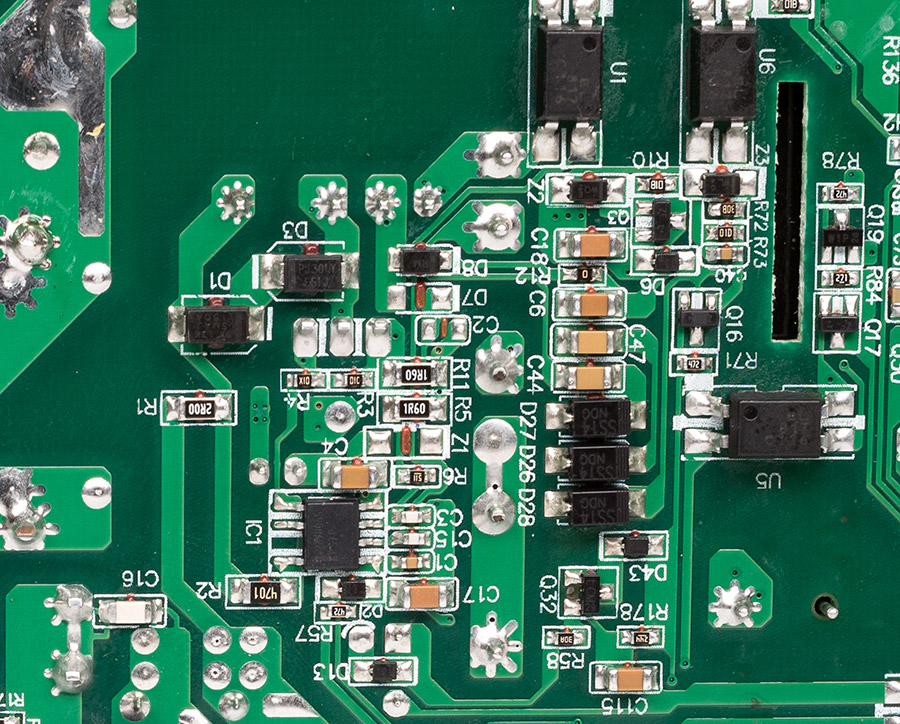

Монтаж та паяння якісні, місцями є не відмитий флюс, на деяких ділянках плата вкрита лаком.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А. Всі контакти для підключення кабелів блоку живлення з однаковою напругою включені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм та замірялася напруга на контактах навантаження для врахування втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 125 Вт.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12 V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,25 | 0 | 5,07 | 76 | 3,33 | 50 | 126 |
| 10 | 12,23 | 122,3 | 5,06 | 75,9 | 3,32 | 49,8 | 248 |
| 20 | 12,21 | 244,2 | 5,05 | 75,8 | 3,31 | 49,7 | 369,7 |
| 30 | 12,18 | 365,4 | 5,05 | 75,8 | 3,31 | 49,7 | 490,9 |
| 40 | 12,16 | 486,4 | 5,04 | 75,6 | 3,3 | 49,5 | 611,5 |
| 50 | 12,13 | 606,5 | 5,03 | 75,5 | 3,3 | 49,5 | 731,5 |
| 60 | 12,11 | 726,6 | 5,03 | 75,5 | 3,29 | 49,4 | 851,5 |
| 70 | 12,06 | 844,2 | 5,02 | 75,3 | 3,29 | 49,4 | 968,9 |
| 80 | 12,04 | 963,2 | 5,0 | 75 | 3,28 | 49,2 | 1087,4 |
За результатами тесту маємо відмінну стабілізацію по всіх лініях, просідання незначні.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12V для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,37 | 0 | 5,09 | 15 | 12,24 |
| 0 | 3,37 | 5 | 5,08 | 15 | 12,24 |
| 0 | 3,37 | 10 | 5,08 | 15 | 12,23 |
| 0 | 3,36 | 15 | 5,07 | 15 | 12,23 |
| 5 | 3,36 | 0 | 5,09 | 15 | 12,24 |
| 10 | 3,34 | 0 | 5,08 | 15 | 12,24 |
| 15 | 3,32 | 0 | 5,07 | 15 | 12,23 |
| 15 | 3,32 | 15 | 5,06 | 15 | 12,22 |
За результатами тесту маємо відмінну стабілізацію по лініях +3,3V та +5V, перекоси навантаження майже не впливають на вихідну напругу.
Тест ефективності блоку проводився при напрузі мережі близько 230 В.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 250 | 1,19 | 227 | 92,5 |
| 50 | 500 | 2,38 | 225 | 93,3 |
| 75 | 750 | 3,65 | 222 | 92,5 |
| 100 | 1000 | 4,99 | 219 | 91,5 |
Ефективність блоку була сертифікована під електричні мережі на 115 В, тому не дивно, що ККД трохи не вкладається в стандарт 80 Plus Platinum для напруги 230 В при 50% навантаженні. Хоча бракує менше відсотка, та навіть з таким результатом be quiet! Straight Power 12 виглядає гарно.

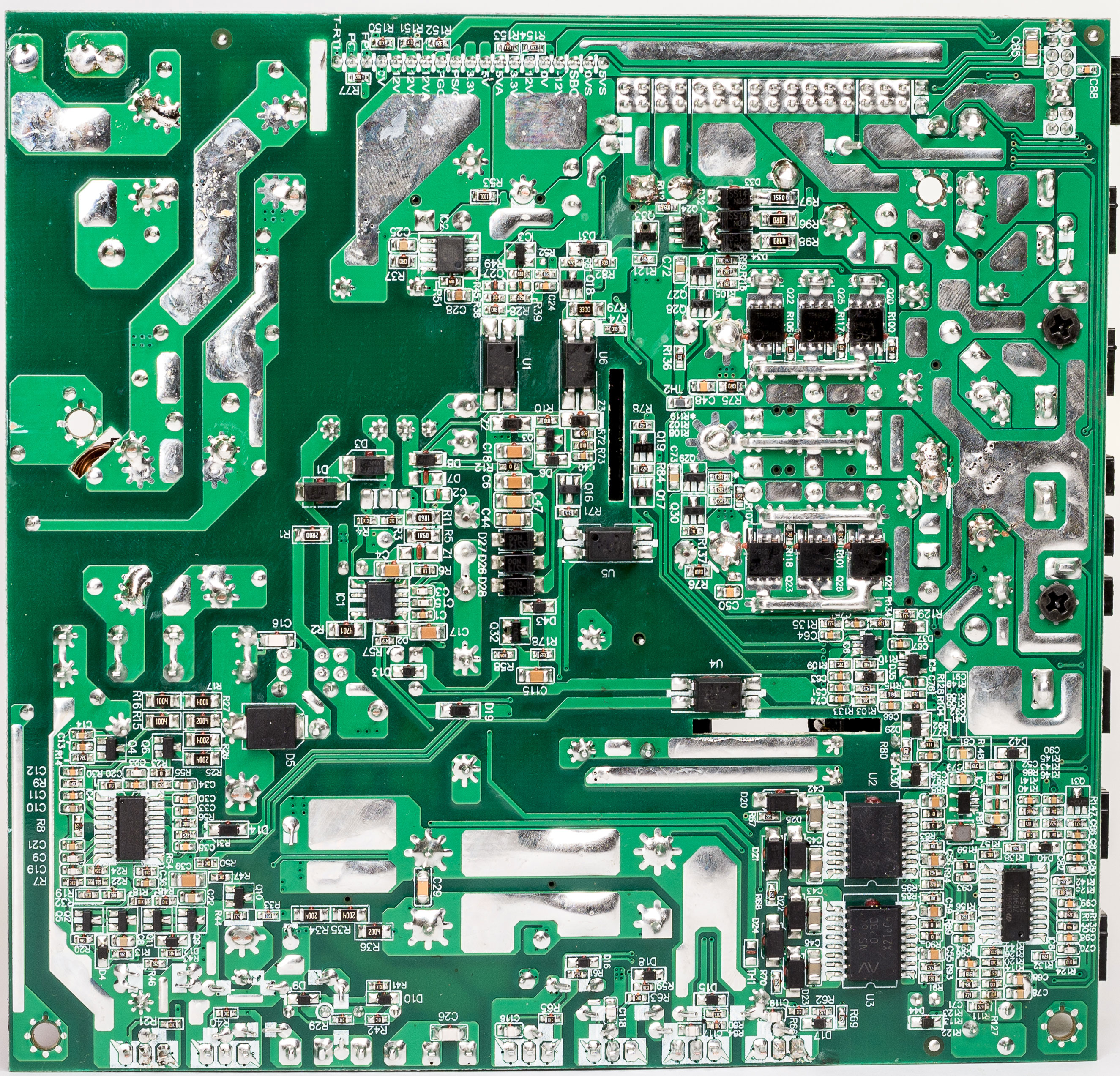

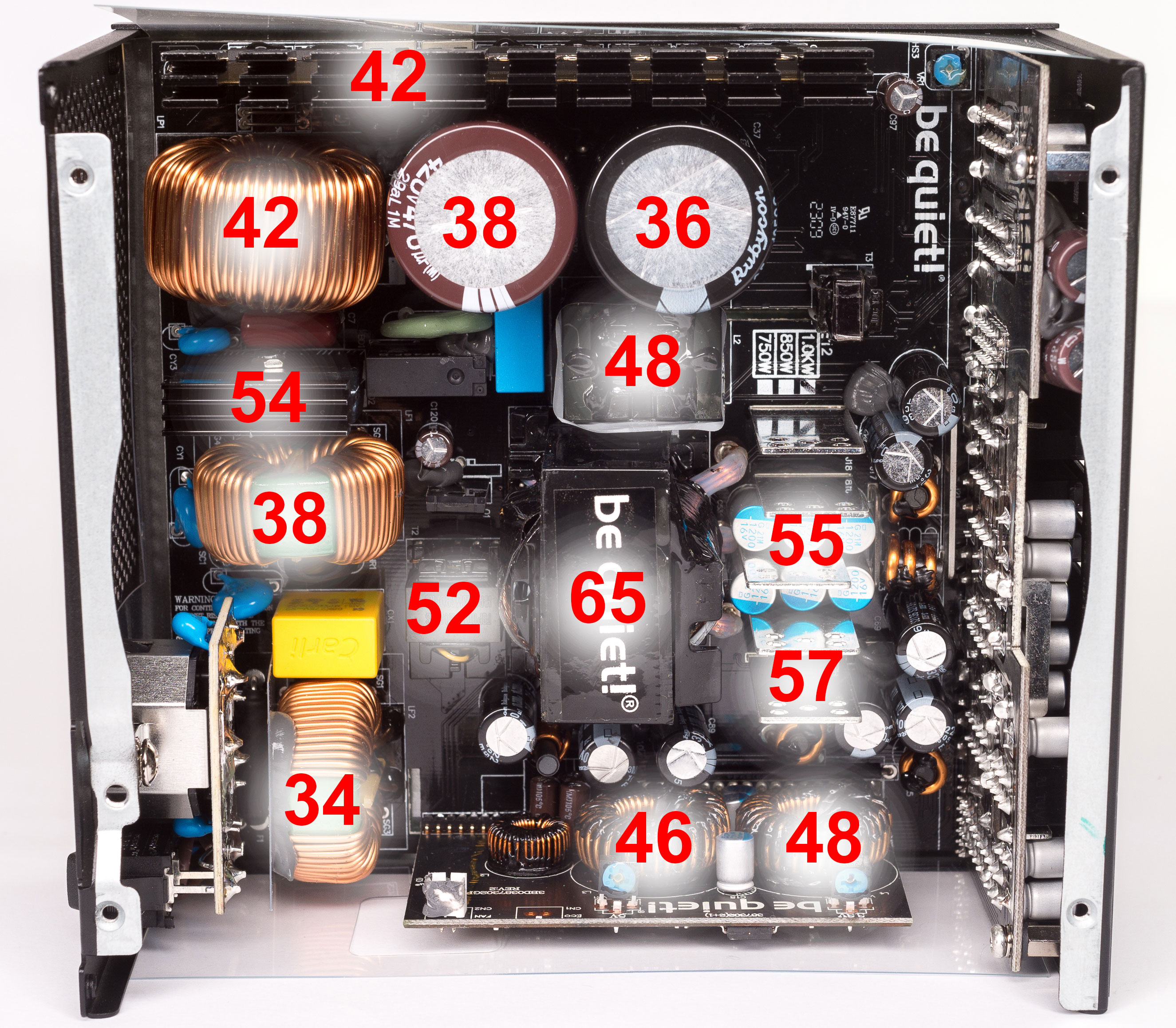

Тест на нагрівання компонентів блоку проводився при температурі повітря в приміщенні 24 °C, на силовий трансформатор встановлювалася термопара від мультиметра, блок навантажувався на максимальну потужність і працював, поки температура не стабілізувалася. Наприкінці тесту знімалася кришка блоку та проводилися виміри температур основних компонентів за допомогою пірометра. Результати тесту наведено на наступному фото плати блоку:
Температури компонентів блоку невисокі, при тестуванні він був досить тихим на тлі інших вентиляторів стенда. У ПК температури й шум можуть бути вищими, все залежатиме від розташування блоку, продувності корпусу і температури в приміщенні.
Висновки
Протестований be quiet! Straight Power 12 1000W має фірмовий оригінальний дизайн і зібраний з якісних комплектуючих. Він має низький рівень шуму, хорошу стабільність вихідної напруги та високу ефективність, при цьому виробник дає на нього гарантію 10 років. Як завжди у топових моделей be quiet! тільки один мінус — це їхня висока ціна, з усім іншим у них все відмінно. Даний блок нормально потягне ігрову збірку з однією топовою відеокартою при досить низькому рівні шуму, а охочим заощадити завжди можна подивитися на «золоті» пристрої, які коштують дешевше.
