Сьогодні у нас на тестуванні блок живлення Chieftec нової серії ATMOS, яка має сертифікат 80 Plus Gold та відповідає стандарту ATX 3.0 з підтримкою відеокарт PCI-E 5.0. Крім того, такі пристрої оснащуються конденсаторами японського виробництва та, відповідно, тихим вентилятором, а гарантія на них становить п'ять років. Загалом у новій лінійці поки що два пристрої — на 750 та 850 ватів. Ми розглянемо молодшу новинку.
Chieftec ATMOS 750W (CPX-750FC)
| Виробник | Chieftec |
|---|---|
| Модель та сторінка продукту | CPX-750FC |
| Потужність, Вт | 750 |
| Сертифікат енергоефективності | 80 Plus Gold |
| Формфактор | ATX |
| Схема підключення кабелів | Модульна |
| Потужність каналу +12V, Вт (А) | 750 (62.5) |
| Потужність каналу +5V, Вт (А) | 100 (20) |
| Потужність каналу +3,3V, Вт (А) | 66 (20) |
| Комбінована потужність +3,5V та +5V, Вт | 100 |
| Потужність каналу –12, Вт (А) | 3,6 (0.3) |
| Потужність каналу +5Vsb, Вт (А) | 15 (3) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240 В |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 120х120х25 |
| Тип вальниці | Гідродинамічна |
| Кількість кабелів/роз'ємів для CPU | 2/2x EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E | 3/4x (6+2) |
| Кількість кабелів/роз'ємів для PCI-E 5.0 | 1/1 (16) |
| Кількість кабелів/роз'ємів для SATA | 3/9 |
| Кількість кабелів/роз'ємів для IDE | 1/4 |
| Захисні функції | OPP, OVP, UVP, SCP, OCP, OTP, SIP |
| Розміри (ШхВхГ), мм | 150х86х140 |
| Гарантія, міс | 60 |
| Ціна, грн | 4639 |
Блок живлення постачається у коробці середніх розмірів. На передній грані розташоване фото блоку, тоді як на задній — інформація про комплект кабелів, і лише на боці можна побачити технічні характеристики пристроїв серії ATMOS.
Комплект постачання включає модульні дроти в окремому чохлі, кабель живлення, пакетик з кріпленням та інструкцію.
Блок живлення з модульними кабелями, їх кількість та довжина наступні:
- один для живлення материнської плати (60 см);
- два з одним 8-контактним (4+4) роз'ємом для живлення процесора (70 см);
- один 12VHPWR з одним 16-контактним роз'ємом для живлення відеокарти PCI-E 5.0 на 450 Вт (60 см);
- два з одним 8-контактним (6+2) роз'ємами для живлення відеокарти PCI-E (70 см);
- один із двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (70+15 см);
- три з трьома роз'ємами живлення для SATA-пристроїв (55+10+10 см);
- один із чотирма роз'ємами живлення для IDE-пристроїв (55+10+10+10 см).
Усі кабелі виконані з дротів чорного кольору, обтягнутих у нейлонове обплетення. Довжина кабелів є достатньою для великих корпусів.
Корпус блоку пофарбований чорною порошковою фарбою, решітка вентилятора штампована.
На верхній грані є наклейка із технічними характеристиками.
Конектори модульних кабелів всі підписані та мають різну конфігурацію ключів, переплутати не вдасться.
Блок побудований на сучасній платформі з активним коректором коефіцієнта потужності (APFC) з широким діапазоном вхідної напруги (100-240 В), силовим резонансним LLC-перетворювачем з синхронним випрямлячем по лінії +12 В та DC/DC-перетворювачами для ліній +5 В +3,3 В.
На вході блоку встановлено фільтр імпульсних перешкод другого порядку, частина його елементів розпаяна на мережевому роз'ємі.
Вхідний випрямляч складається з двох діодних мостів, включених паралельно, встановлених на загальний радіатор з компонентами APFC. Між збірками встановлена додаткова алюмінієва пластина. Тип компонентів розглянути, на жаль, не вдалося.
Керує коректором контролер, встановлений на окремій маленькій платі, силова частина складається з двох транзисторів, включених паралельно, та діода. Тип силових елементів не вдалося розглянути.
Високовольтний фільтр виконаний на електролітичному конденсаторі ємністю 680 мкФ та робочою напругою 400 В (гранична температура 105 ° C) виробництва фірми Nippon Chemi Con.
За лінію +12 В відповідає мостовий резонансний LLC-перетворювач з синхронним випрямлячем, якими управляє контролер CM6901X, розпаяний на основній платі.
Чотири силові транзистори мосту встановлені на окремий невеликий радіатор, тип компонентів розглянути не вдалося.
Синхронний випрямляч виконаний на чотирьох транзисторах, встановлених на окремий радіатор. Вихідну напругу фільтрують три полімерні конденсатори, один з яких ємністю 1000 мкФ на 16 В і два ємністю 2200 мкФ на 16 В. Ще встановлено три електролітичні конденсатори: пара ємністю 2200 мкФ на 16 В виробництва Nippon Chemi Con і один ємністю 3300 мкФ на 16 В виробництва Nichicon. Усі вони з робочою температурою 105 °C.
Для додаткової фільтрації напруги +12 В на платі з модульними конекторами розпаяно ще шість полімерних конденсаторів ємністю 270 мкФ і робочою напругою 16 В, а також велика кількість керамічних конденсаторів зі зворотного боку плати.
За живлення ліній +3,3 В та +5 В відповідає DC/DC-перетворювач, зібраний на окремій платі на базі двоканального синхронного контролера APW7159C. У силовій частині встановлені шість транзисторів PSMN4R0-30YLD (30, 95 А, 4 мОм).
Перетворювач живлення режиму очікування виконаний на ШІМ-контролері із зовнішнім силовим транзистором, тип контролера розглянути не вдалося. В обв'язці використані конденсатори від Nippon Chemi Con і Rubycon. Поруч розташований супервізор IN1S429I-DCG, який моніторить вихідні напруги та струми.

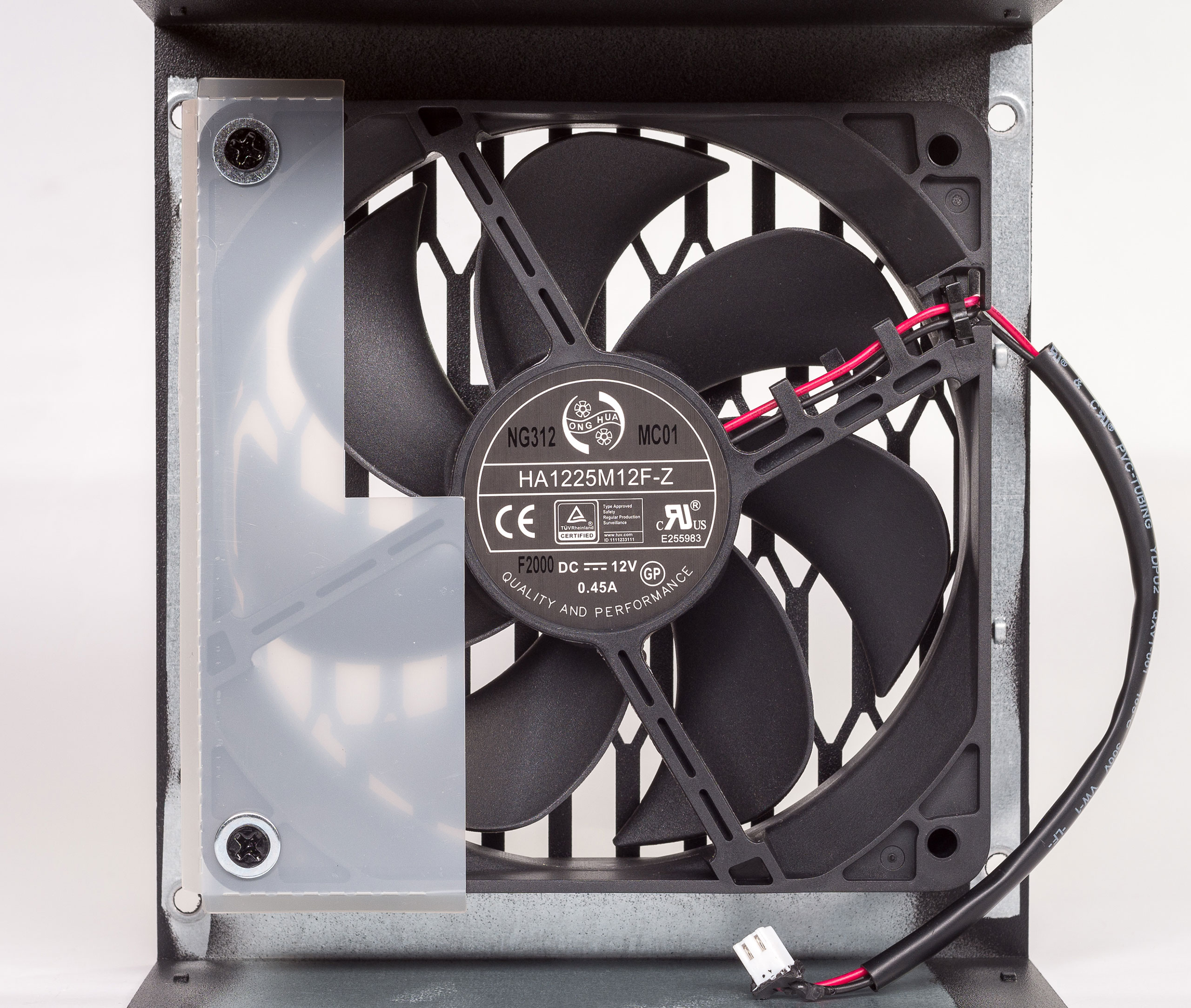

За охолодження компонентів блоку відповідає вентилятор типорозміру 120х120х25 мм з маркуванням HA1225M12F-Z (12 В, 0,45 A), гідродинамічною вальницею та двоконтактним підключенням виробництва Hong Hua. Вентилятор керується автоматично, залежно від навантаження та температури силових компонентів.

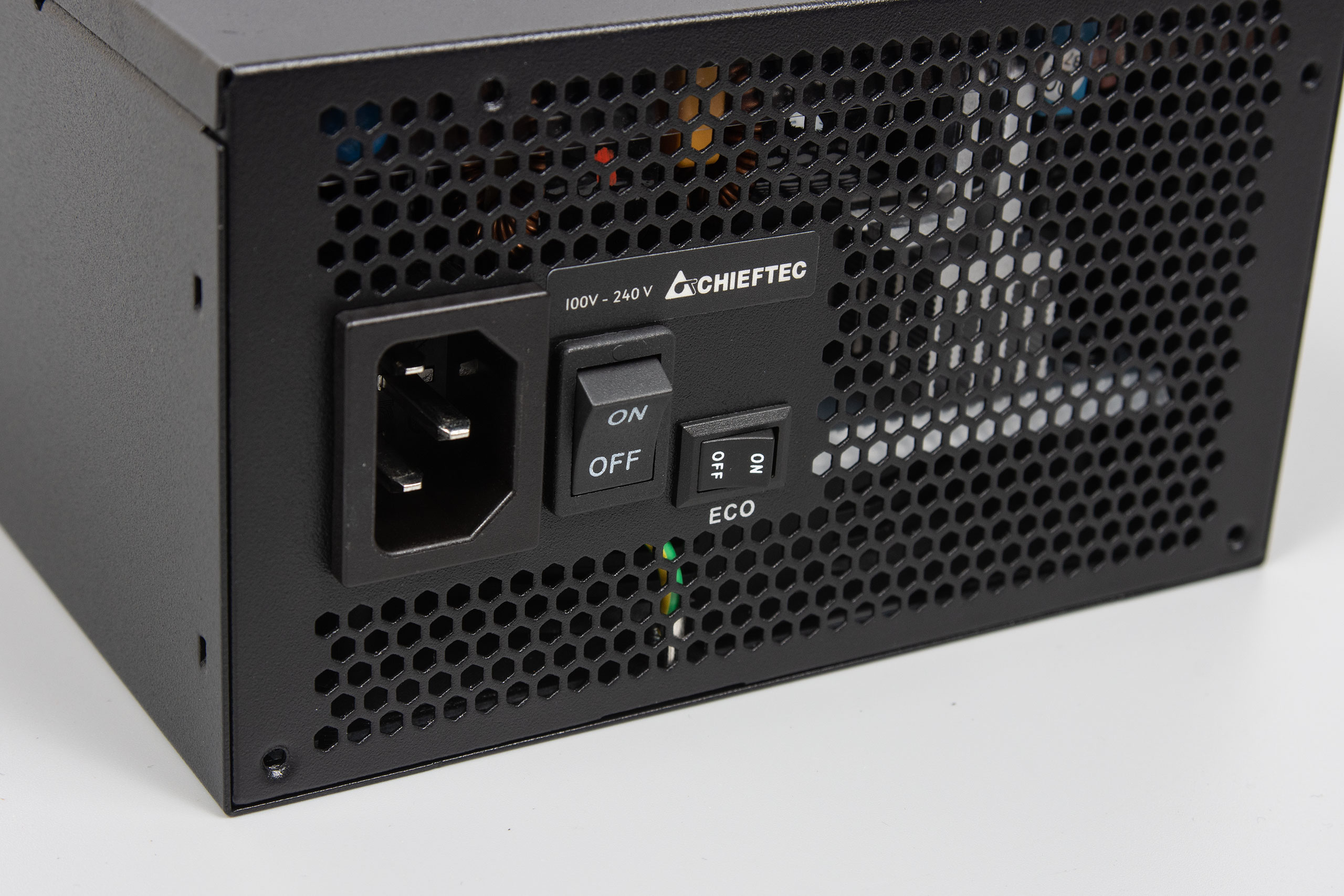

Є напівпасивний режим роботи, який вмикається окремою кнопкою «ECO» поруч із мережевим вимикачем. Після активації при навантаженні до 50% потужності вентилятор не обертається.
Монтаж і паяння середньої якості, деякі компоненти встановлені нерівно і не скрізь відмитий флюс — мінус тільки естетичний і не повинен впливати на роботу блоку. Високовольтна частина плати вкрита лаком.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А. Всі контакти для підключення кабелів блоку живлення з однаковою напругою увімкнені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм та замірялася напруга на контактах навантаження для врахування втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 100 Вт.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 11,98 | 0 | 5,0 | 70 | 3,33 | 33,3 | 103,3 |
| 10 | 11,97 | 119,7 | 5,0 | 70 | 3,33 | 33,3 | 223 |
| 20 | 11,96 | 239,2 | 5,0 | 70 | 3,33 | 33,3 | 342,2 |
| 30 | 11,95 | 358,5 | 5,0 | 70 | 3,33 | 33,3 | 461,8 |
| 40 | 11,94 | 477,6 | 4,99 | 69,8 | 3,32 | 33,2 | 580,6 |
| 50 | 11,93 | 596,5 | 4,99 | 69,8 | 3,32 | 33,2 | 699,5 |
| 60 | 11,92 | 715,2 | 4,99 | 69,8 | 3,32 | 33,2 | 818,2 |
За результатами тесту отримуємо хорошу стабільність вихідних напруг, просідання по лінії +12V менш як 1%, по решті ліній просідання зовсім не значні, на рівні похибки вимірювання.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12V для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,35 | 0 | 5,05 | 15 | 11,97 |
| 0 | 3,35 | 5 | 5,01 | 15 | 11,97 |
| 0 | 3,34 | 10 | 5,0 | 15 | 11,96 |
| 0 | 3,34 | 15 | 4,99 | 15 | 11,96 |
| 5 | 3,34 | 0 | 5,02 | 15 | 11,97 |
| 10 | 3,33 | 0 | 5,02 | 15 | 11,97 |
| 15 | 3,32 | 0 | 5,01 | 15 | 11,96 |
| 15 | 3,31 | 15 | 4,99 | 15 | 11,96 |
За результатами тесту маємо хорошу стабілізацію по лініях +3,3V та +5V, перекоси навантаження майже не впливають на вихідну напругу.
Тест ефективності блоку проводився при напрузі мережі близько 220 В.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 187 | 0,92 | 223 | 91,1 |
| 50 | 375 | 1,84 | 221 | 92,2 |
| 75 | 562 | 2,84 | 218 | 90,7 |
| 100 | 750 | 3,88 | 215 | 89,9 |
Ефективність блоку укладається у стандарт 80 Plus Gold для напруги 230 В.
Тест на нагрівання компонентів блоку проводився за температури повітря в приміщенні у 18 °C. Термопара мультиметра Zotek ZT102 була закріплена на одному з силових трансформаторів, блок живлення навантажувався на максимальну потужність, поки температура трансформатора не стабілізувалася, після цього він швидко розбирався і проводилися виміри температур інших компонентів за допомогою пірометра. Результати тесту наведено на наступному фото плати блоку:
Температури компонентів досить низькі, при цьому вентилятор працював відносно тихо і не виділявся на фоні інших вертушок тестового стенда. У корпусі температури та рівень шуму будуть вищі залежно від розмірів, продувності корпусу та температури в приміщенні.
Висновки
Протестований Chieftec ATMOS CPX-750FC видає заявлену потужність із відмінною стабільністю вихідної напруги. Він укомплектований хорошими проводами, зібраний з якісних комплектуючих із застосуванням японських конденсаторів, лише трохи кульгає якість паяння. Блок досить тихий і при цьому холодний, цілком підійде для системи з картою рівня RTX 4080 або RX 7900 XT — за таких умов він без проблем пропрацює гарантійні п'ять років. Компанія Chieftec завжди славилася своїми недорогими блоками живлення прийнятної якості, і в цьому випадку маємо один із найдоступніших сучасних пристроїв на ринку з підтримкою новітніх відеокарт з роз'ємом 12VHPWR.
