Сьогодні у нас на тесті блок живлення Chieftec ZPU-700S — найстарша модель з нової бюджетної серії EON, представники якої мають сертифікат 80 PLUS для мереж 230V EU. Подивимося, що нового зможе запропонувати Chieftec у сегменті доступних продуктів, у якого і так є найбільший асортимент бюджетних блоків живлення.
Chieftec EON 700W (ZPU-700S)
| Виробник | Chieftec |
|---|---|
| Модель та сторінка продукту | ZPU-700S |
| Потужність, Вт | 700 |
| Сертифікат енергоефективності | 80 PLUS 230V EU |
| Формфактор | ATX |
| Схема підключення кабелів | Впаяні |
| Потужність каналу +12V, Вт (А) | 636 (53) |
| Потужність каналу +5V, Вт (А) | 100 (20) |
| Потужність каналу +3,3V, Вт (А) | 66 (20) |
| Комбінована потужність +3,5V та +5V, Вт | 100 |
| Потужність каналу –12, Вт (А) | 4,8 (0,4) |
| Потужність каналу +5Vsb, Вт (А) | 12,5 (2,5) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 200–240В |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 120х120х25 |
| Тип вальниці | Втулка ковзання |
| Кількість кабелів/роз'ємів для CPU | 1/2x EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E | 2/4x (6+2) |
| Кількість кабелів/роз'ємів для PCI-E 5.0 | – |
| Кількість кабелів/роз'ємів для SATA | 2/4 |
| Кількість кабелів/роз'ємів для IDE | 2/2 |
| Захисні функції | AFC, OPP, OVP, SCP, SIP, UVP |
| Розміри (ШхВхГ), мм | 150х86х140 |
| Гарантія, міс | 24 |
| Ціна, грн | 2199 |

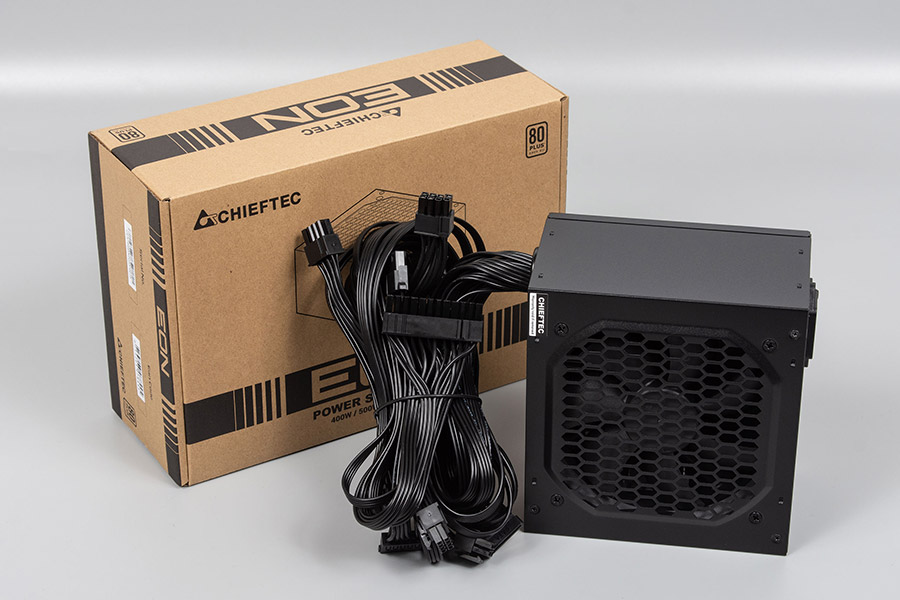

Блок живлення постачається у коробці з нефарбованого картону. Вона універсальна: на задній грані є чотири таблиці з технічними характеристиками для всіх моделей серії EON. Для зниження вартості комплектація мінімальна.

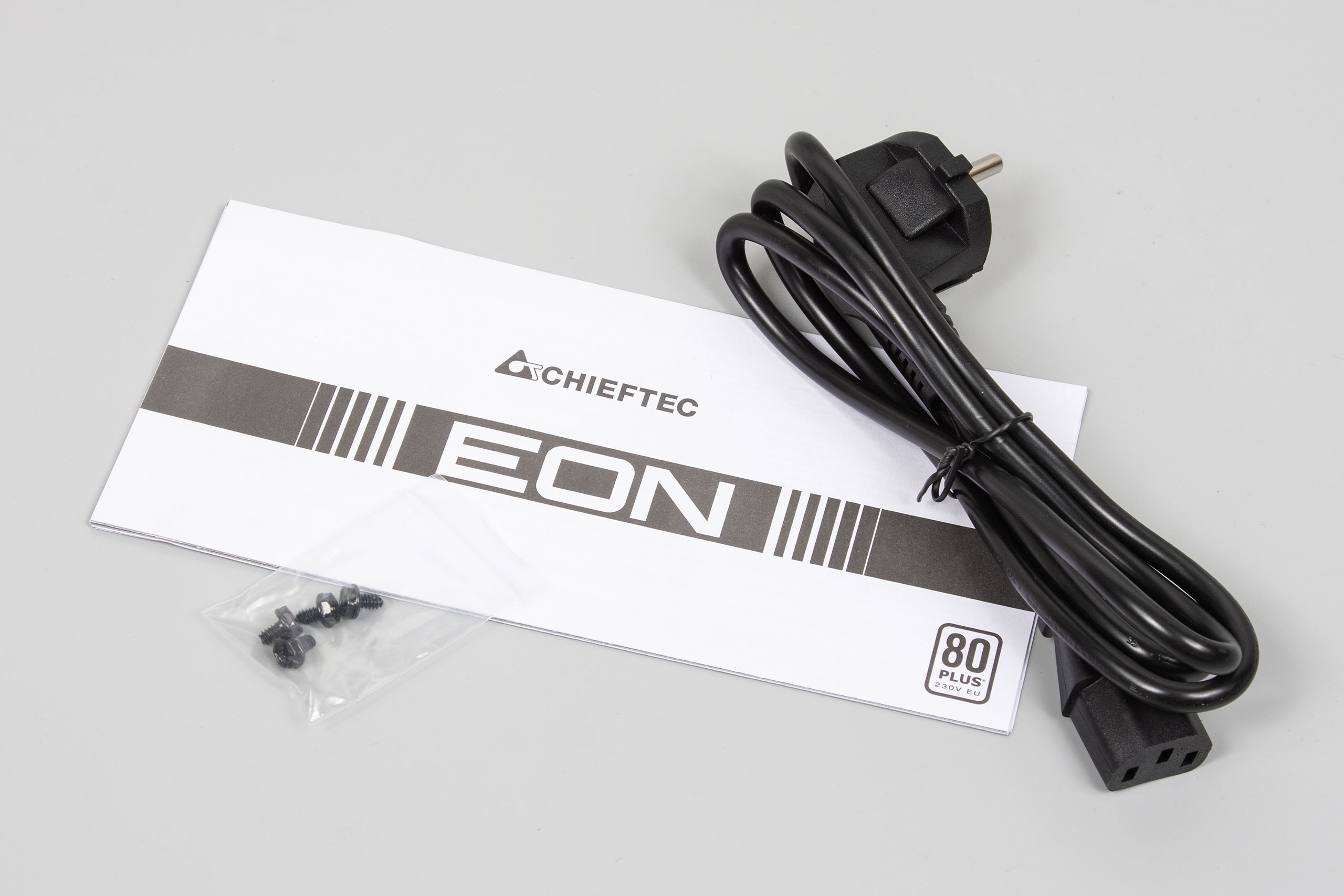

У комплект постачання входить мережевий кабель живлення, пакетик з кріпленням та інструкція.
Блок живлення з впаяними кабелями, їх кількість та довжина такі:
- один для живлення материнської плати (65 см);
- один з двома 8-контактними (4+4) роз'ємами для живлення процесора (70+10 см);
- два з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (55+15 см);
- два з двома роз'ємами живлення для SATA-пристроїв та одним роз'ємом IDE-пристроїв (45+15+15 см).
Всі кабелі виконані з дротів чорного кольору у вигляді шлейфів, довжина кабелів достатня для великих корпусів.

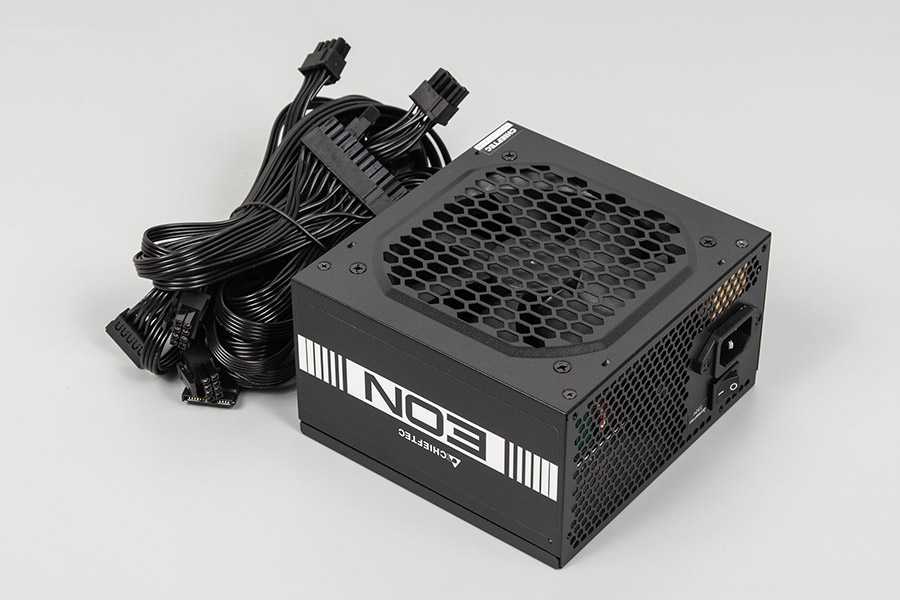

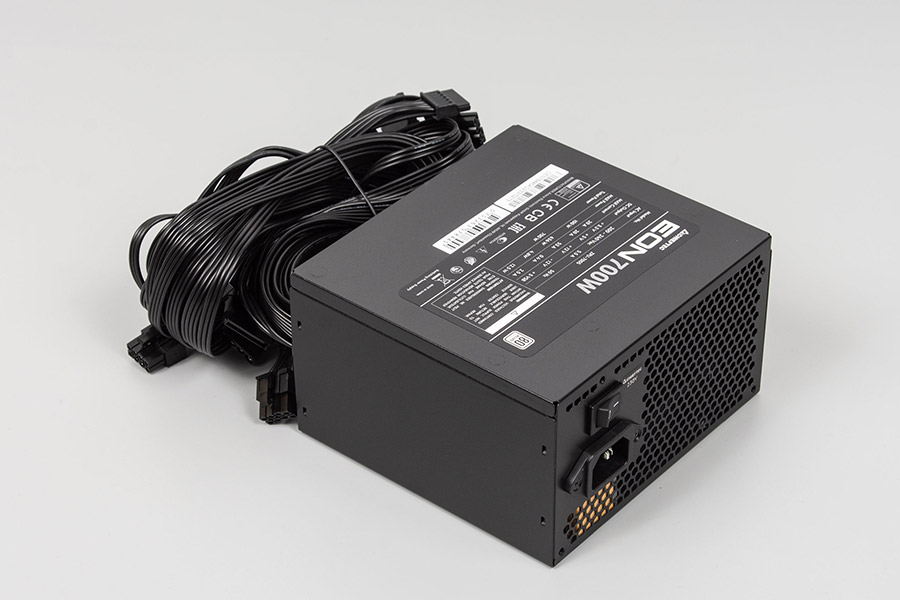

Корпус блоку пофарбований у чорний колір, решітка вентилятора штампована.

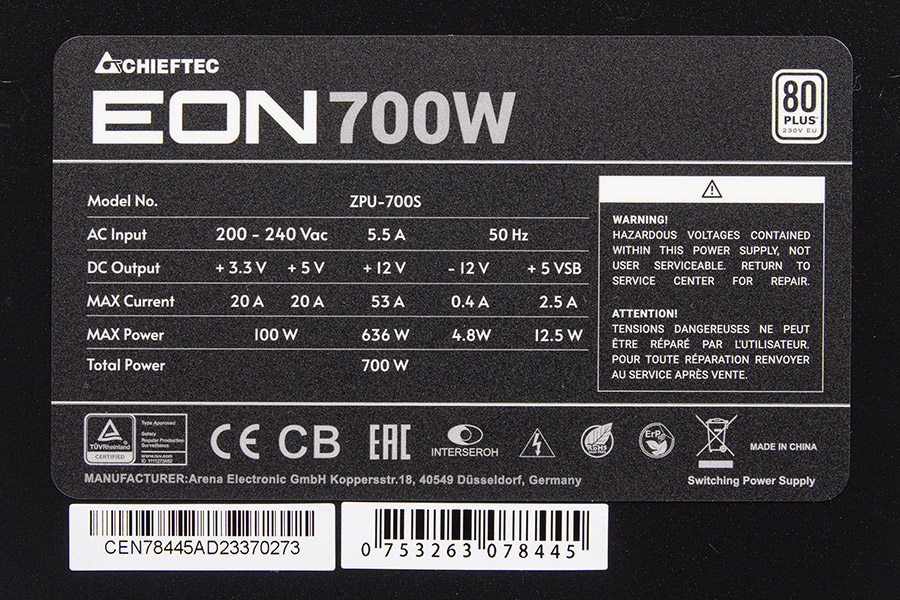

На бічній грані присутня чорна наклейка з назвою серії, на верхній — з технічними характеристиками блоку.
Блок з активним коректором коефіцієнта потужності (APFC) з діапазоном вхідної напруги 200–240 В. Силовий перетворювач виконаний за схемою косого мосту, випрямлячі побудовані на діодах з груповою стабілізацією ліній +5 В та +12 В, а лінія +3,3 В виконана на окремому стабілізаторі з магнітним підсилювачем. Схемотехніка блоку застаріла та використовується зараз лише у бюджетних пристроях.

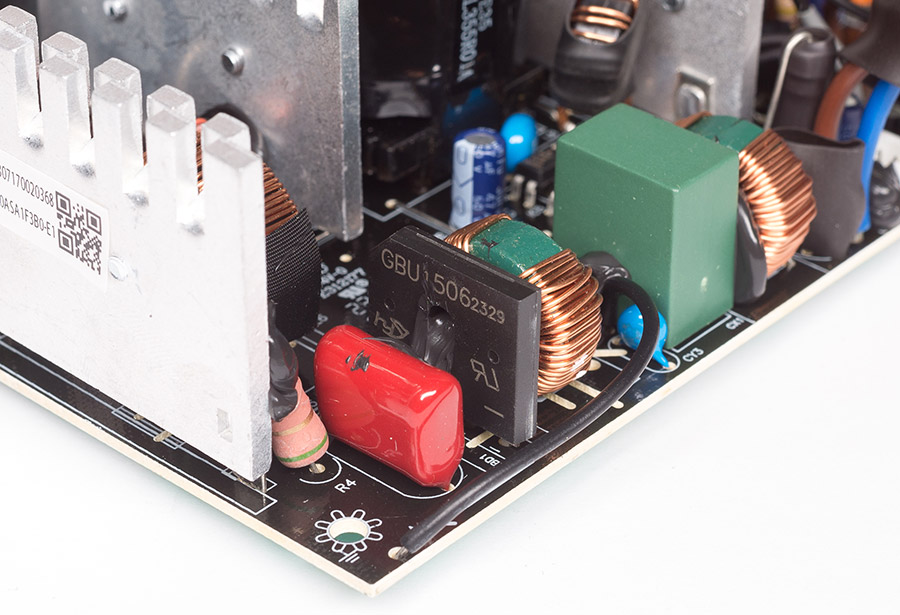

На платі входу розпаяно повноцінний фільтр імпульсних перешкод, частина його елементів розташована на мережному роз'ємі. Вхідний випрямляч GBU1506 (15 А, 600 В) встановлений без додаткового охолодження.

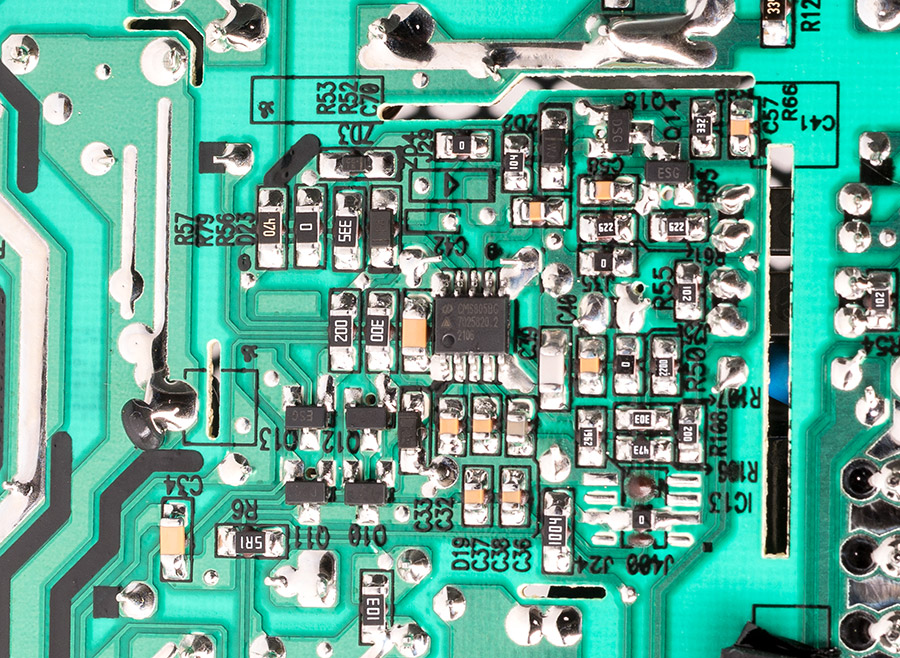

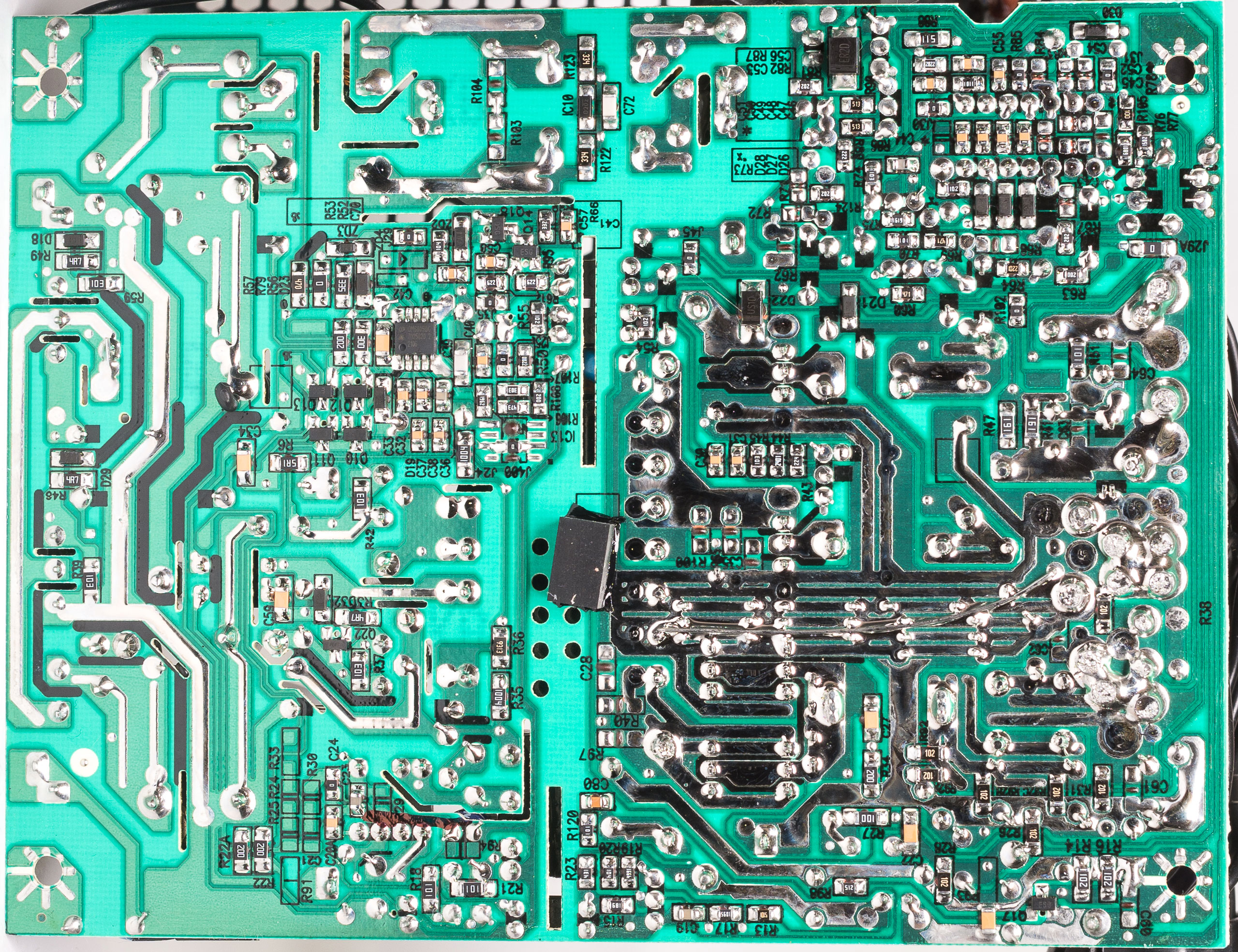

Керує силовою частиною блоку комбінований контролер CM6805BC, розпаяний на нижній стороні плати. У силовій частині APFC встановлена пара польових транзисторів MDF13N50B (13 А, 600 В, 0,5 Ом) та діод з LTTH806RF (8 А, 600 В).

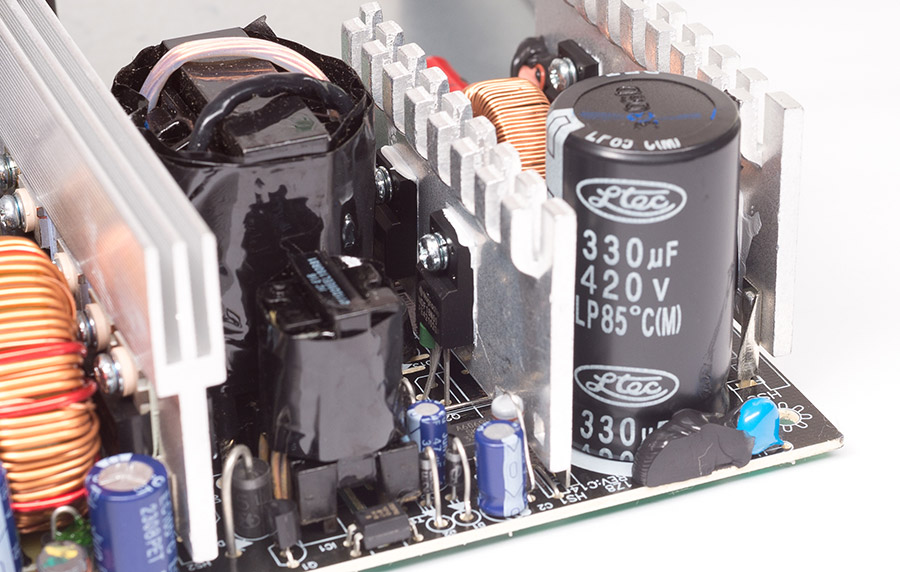

Високовольтний фільтр виконаний на електролітичному конденсаторі ємністю 330 мкФ і робочою напругою 420 В на 85 °C виробництва фірми Ltec.

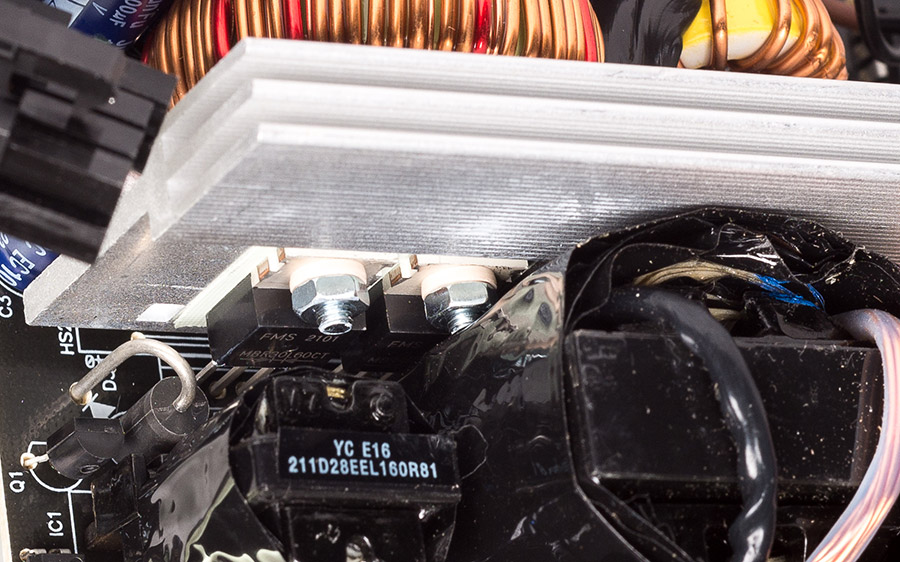

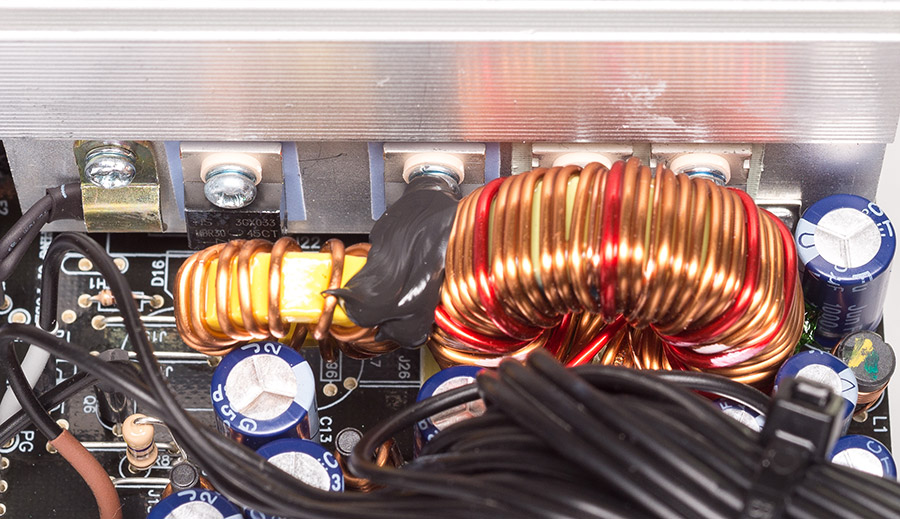

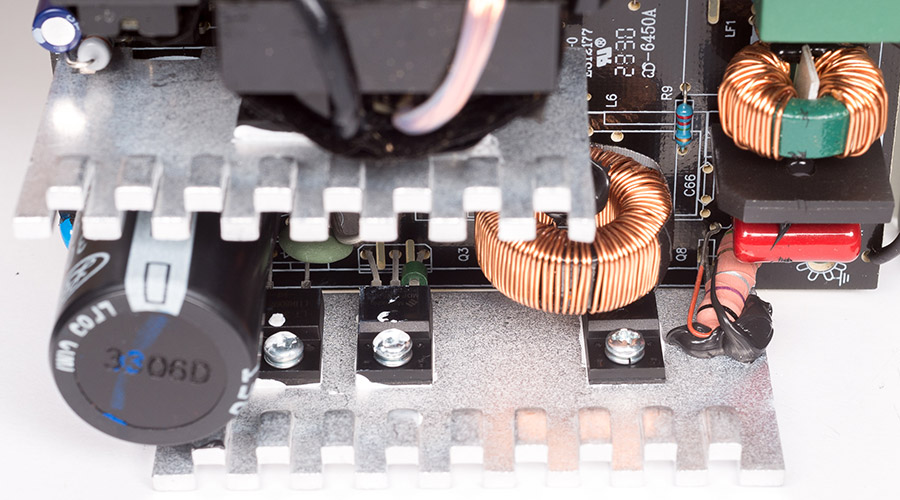

У силовому перетворювачі встановлена пара транзисторів MDF18N50 (18 А, 600 В, 0,27 Ом), що охолоджуються окремим радіатором. У вихідній частині силового перетворювача по лінії +12 В встановлено чотири діоди Шоттки з маркуванням MBR30L60CT (30 А, 60 В), включених попарно в паралель. Випрямлячі по лініях +5 В та +3,3 В теж на діодах Шоттки з маркуванням MBR3045CT (30 А, 45 В).

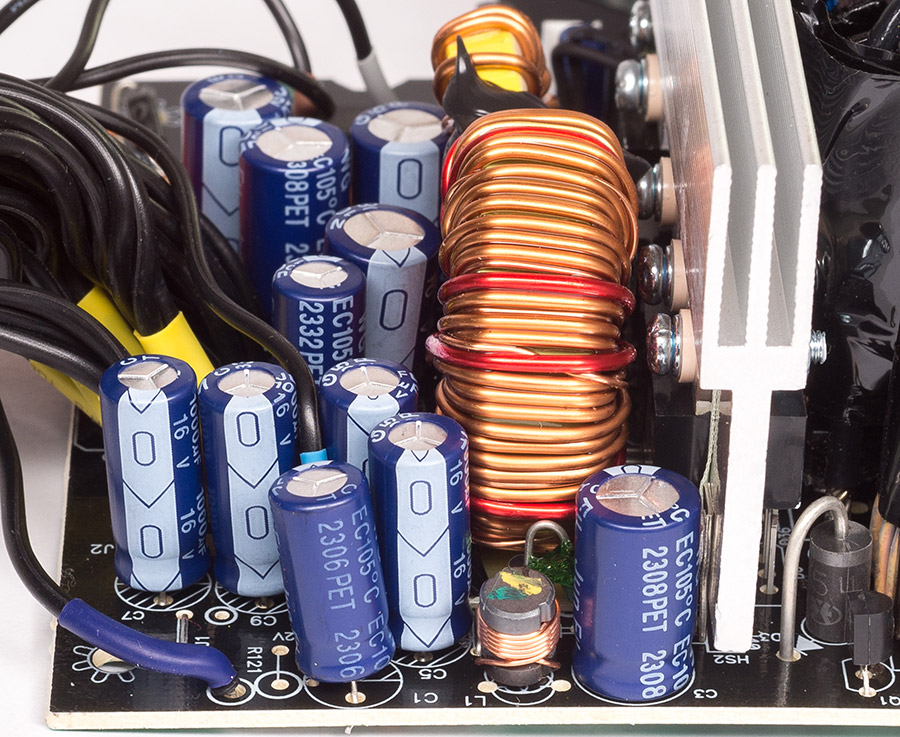

Вихідна напруга по лінії +12 В фільтрує п'ять електролітичних конденсаторів ємністю 1000 мкФ на 16 В (105 °C) виробництва Jun Fu. По лініях +5 В та +3,3 В фільтри складаються з конденсаторів 2200 мкФ з робочою напругою 10 В і температурою 105 °C від Jun Fu.

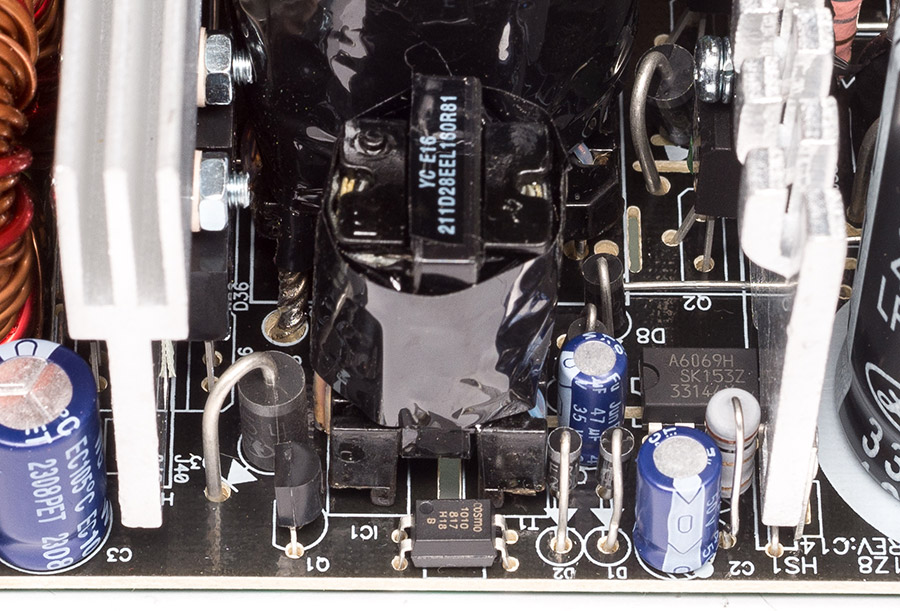

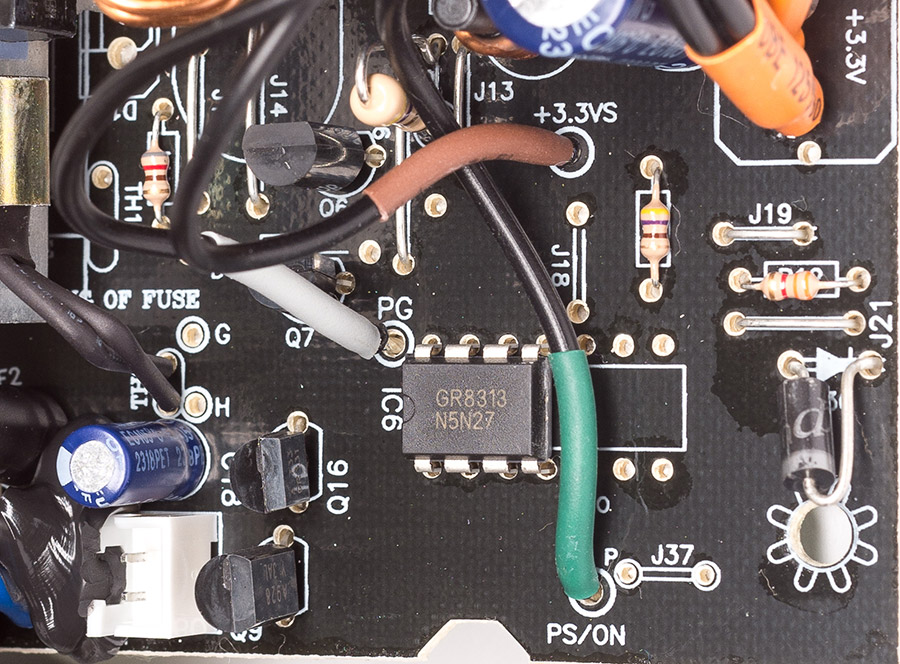

Перетворювач чергового живлення виконаний на ШІМ-контролері STR-A6069H. На його виході встановлені електролітичні Low ESR конденсатор ємністю 2200 мкФ і напругою 10 В з робочою температурою 105 °C виробництва Jun Fu. Усі конденсатори в обв'язці також від Jun Fu. За вихідною напругою блоку стежить супервізор GR8313.

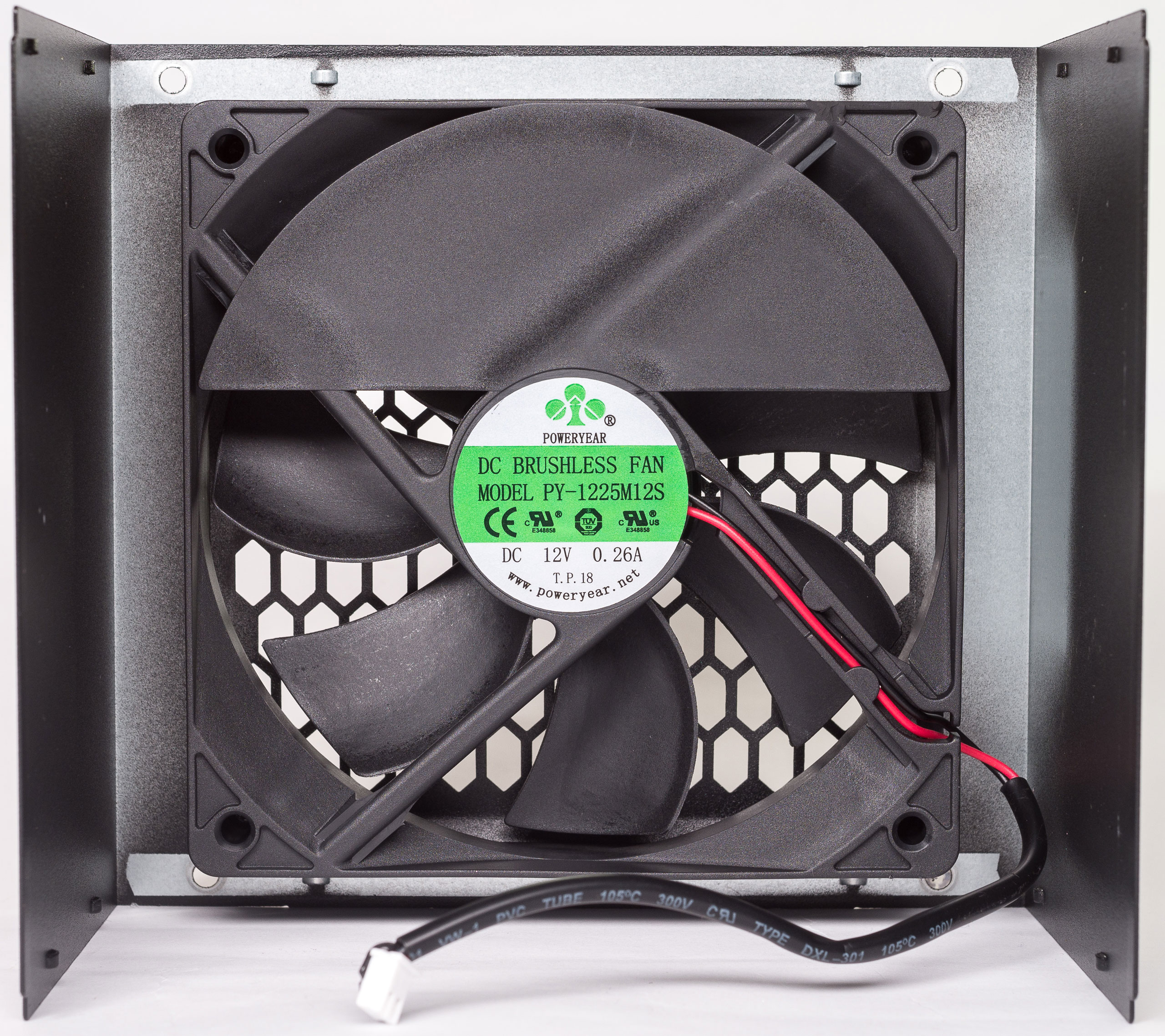

За охолодження компонентів пристрою відповідає вентилятор типорозміру 120х120х25 мм з маркуванням PY-1225M12S (12 В, 0,26 A), в якому використовується підшипник ковзання та двоконтактне підключення. Оберти вентилятора керуються автоматично, залежно від температури силових компонентів блоку.
Монтаж та паяння якісні, плата нормально відмита від флюсу.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А. Всі контакти для підключення кабелів блоку живлення з однаковою напругою увімкнені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм та замірялася напруга на контактах навантаження для врахування втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 100 Вт.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 10 | 12,54 | 125,4 | 4,9 | 68,6 | 3,26 | 32,6 | 226,6 |
| 20 | 12,4 | 248 | 4,91 | 68,7 | 3,24 | 32,4 | 349,1 |
| 30 | 12,32 | 369,6 | 4,95 | 69,3 | 3,23 | 32,3 | 471,2 |
| 40 | 12,2 | 488 | 4,96 | 69,4 | 3,21 | 32,1 | 589,5 |
| 50 | 12,07 | 603,5 | 4,97 | 69,6 | 3,2 | 32 | 705,1 |
| 55 | 12,0 | 660 | 4,98 | 69,7 | 3,19 | 31,9 | 761,6 |
Блок живлення з груповою стабілізацією, тому лінії +12V та +5V впливають одна на одну, через що при асиметричному навантаженні будуть перекоси вихідних напруг. У цьому випадку у нас оптимальний варіант за балансом навантажень для максимальної потужності й лінія +12V не просідає, але при мінімальному навантаженні напруга вже завищена, хоча ще вкладається в допуски стандарту АТХ. У сучасному комп'ютері лінія +5V не сильно навантажена, тому було проведено ще один тест зі зменшеним навантаженням до більш реальних 5 А по лінії +5V та +3,3V.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 10 | 12,33 | 123,3 | 5,14 | 25,7 | 3,32 | 16,6 | 165,6 |
| 20 | 12,21 | 244,2 | 5,14 | 25,7 | 3,31 | 16,5 | 286,4 |
| 30 | 12,09 | 362,7 | 5,15 | 25,7 | 3,3 | 16,5 | 404,9 |
| 40 | 11,96 | 478,4 | 5,16 | 25,8 | 3,28 | 16,4 | 520,6 |
| 50 | 11,82 | 591 | 5,17 | 25,8 | 3,26 | 16,3 | 633,1 |
| 55 | 11,75 | 646,2 | 5,18 | 25,9 | 3,26 | 16,3 | 688,4 |
За результатами повторного тесту отримуємо вже не так сильно завищену напругу по лінії +12V за низького навантаження. Також підросла напруга по лінії +5V і до 500 Вт навантаження всі вихідні напруги досить хороші, як для бюджетного блоку. При максимальному навантаженні лінія +12V просідає, але незначно.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12V для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,37 | 0 | 5,32 | 15 | 12,05 |
| 0 | 3,36 | 5 | 5,15 | 15 | 12,29 |
| 0 | 3,36 | 10 | 5,03 | 15 | 12,4 |
| 0 | 3,35 | 15 | 4,92 | 15 | 12,5 |
| 5 | 3,32 | 0 | 5,31 | 15 | 12,0 |
| 10 | 3,25 | 0 | 5,3 | 15 | 12,0 |
| 15 | 3,21 | 0 | 5,28 | 15 | 12,0 |
За результатами тесту бачимо, що лінія +3,3V майже не залежить від інших, тоді як +5V і +12V помітно впливають друг на друга, що є результатом групової стабілізації. Загалом напруги укладаються в норми АТХ.
Тест ефективності блоку проводився при напрузі мережі близько 220 В.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 175 | 0,97 | 218 | 82,7 |
| 50 | 350 | 1,89 | 216 | 85,7 |
| 75 | 525 | 2,95 | 214 | 83,1 |
| 100 | 700 | 4,06 | 210 | 82,1 |
Ефективність цього блоку укладається у стандарт 80 PLUS 230V EU.
Тест на нагрівання компонентів блоку проводився за температури повітря в приміщенні у 18 °C. Термопара мультиметра Zotek ZT102 була закріплена на одному з силових трансформаторів, блок живлення навантажувався на максимальну потужність, поки температура трансформатора не стабілізувалася, після цього він швидко розбирався і проводилися виміри температур інших компонентів за допомогою пірометра. Результати тесту наведено на наступному фото плати блоку:
При максимальному навантаженні температури компонентів трохи завищено за сучасними мірками, але не варто забувати, що ми маємо справу зі застарілою схемотехнікою, і такі температури для подібних блоків нормальні. При тесті вентилятор був не дуже галасливим, на рівні інших вертушок у стенді. У ПК температури та шум блоку будуть вищими, все залежатиме від розташування пристрою, продувності корпусу та температури в приміщенні.
Висновки
Протестований Chieftec ZPU-700S нової серії EON видає заявлені характеристики, а його стабільність напруг нормальна та характерна для блоків із груповою стабілізацією. З плюсів можна відзначити гарний зовнішній вигляд з непоганими кабелями, на відміну від сірої коробки з різноколірними дротами, якими були оснащені старі представники з подібною схемотехнікою. З мінусів — застосування бюджетних електронних компонентів, робота при напрузі мережі 200–240 В та гарантія всього 24 місяці, що відповідає характеристикам інших бюджетних пристроїв виробництва не тільки Chieftec. Блок нормально підійде для систем із середнім споживанням, температури та шум будуть досить низькі, а при не повному навантаженні ZPU-700S зможе нормально працювати при напрузі мережі значно нижче 200 В.
