Сьогодні у нас на тесті блок живлення Chieftec Polaris Pro потужністю 1300 Вт та з сертифікатом 80 Plus Platinum. Це найтоповіша модель з лінійки Polaris. Заявлено підтримку ATX 3.0 з живленням відеокарт PCIe 5.0 до 600 Вт та застосування конденсаторів тільки від японських виробників. Опис блоку на сайті досить скромний, подивимося наскільки він гарний у справі.
Chieftec Polaris Pro 1300W
| Виробник | Chieftec |
|---|---|
| Модель та сторінка продукту | PPX-1300FC-A3 |
| Потужність, Вт | 1300 |
| Сертифікат енергоефективності | 80 Plus Platinum |
| Формфактор | ATX |
| Схема підключення кабелів | Модульна |
| Потужність каналу +12V, Вт (А) | 1300 (108,3) |
| Потужність каналу +5V, Вт (А) | 120 (24) |
| Потужність каналу+3,3V, Вт (А) | 79,2 (24) |
| Комбінована потужність +3,5V та +5V, Вт | 120 |
| Потужність каналу –12, Вт (А) | 6 (0,5) |
| Потужність каналу +5Vsb, Вт (А) | 15 (3) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240В |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 135х135х25 |
| Тип вальниці | Гідродинамічна |
| Кількість кабелів/роз'ємів для CPU | 2/2x EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E | 3/6x (6+2) |
| Кількість кабелів/роз'ємів для PCI-E 5.0 | 1/1 (16) |
| Кількість кабелів/роз'ємів для SATA | 4/12 |
| Кількість кабелів/роз'ємів для IDE | 1/4 |
| Кількість кабелів/роз'ємів для FDD | 1/1 |
| Захисні функції | OPP, OVP, UVP, SCP, OCP, OTP, SIP |
| Розміри (ШхВхГ), мм | 150х86х160 |
| Гарантія, міс | 24 |
| Ціна, грн | 10899 |

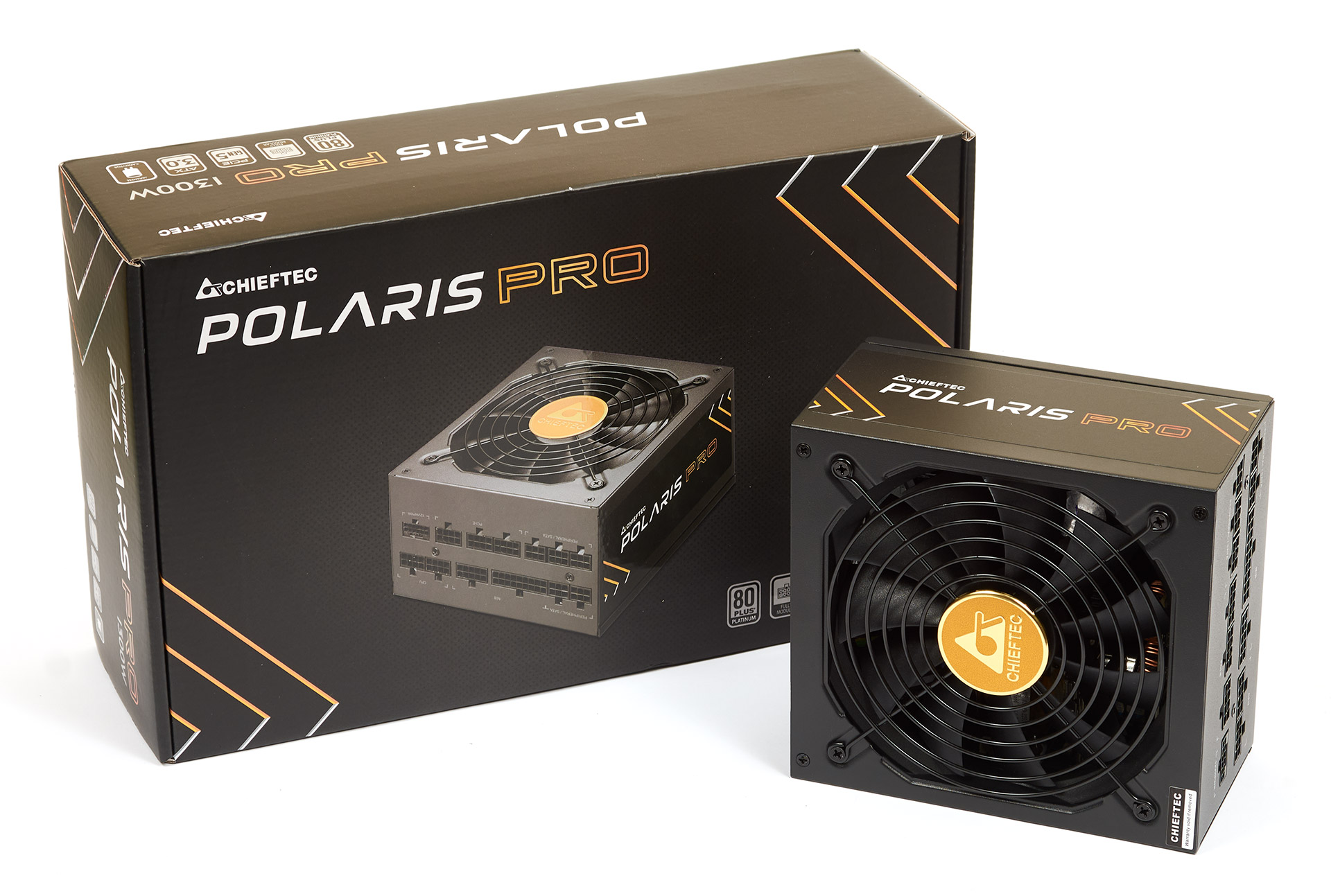

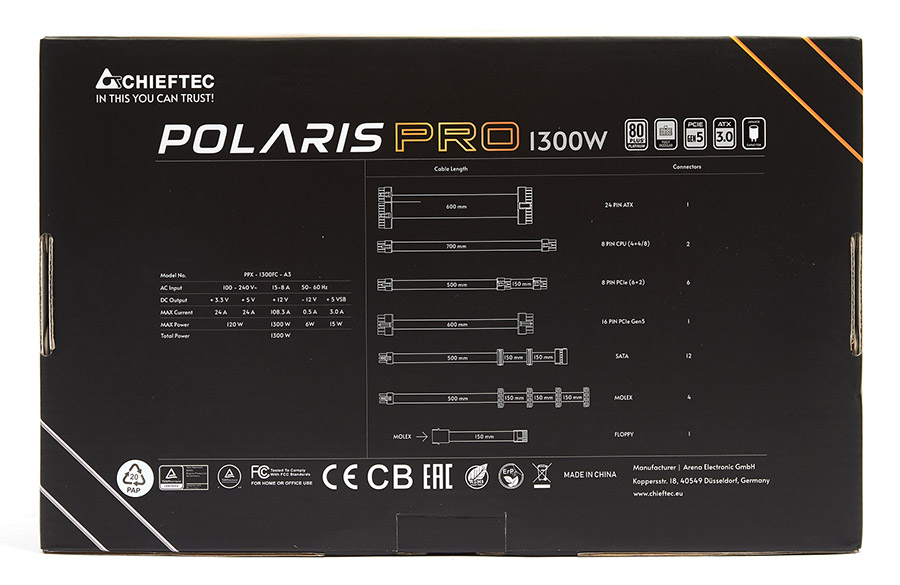

Блок живлення упакований у чорну коробку середніх розмірів із якісною поліграфією. На передній грані розташовано фото блоку, на задній — інформація про технічні характеристики блоку, тип і кількість кабелів у комплекті.

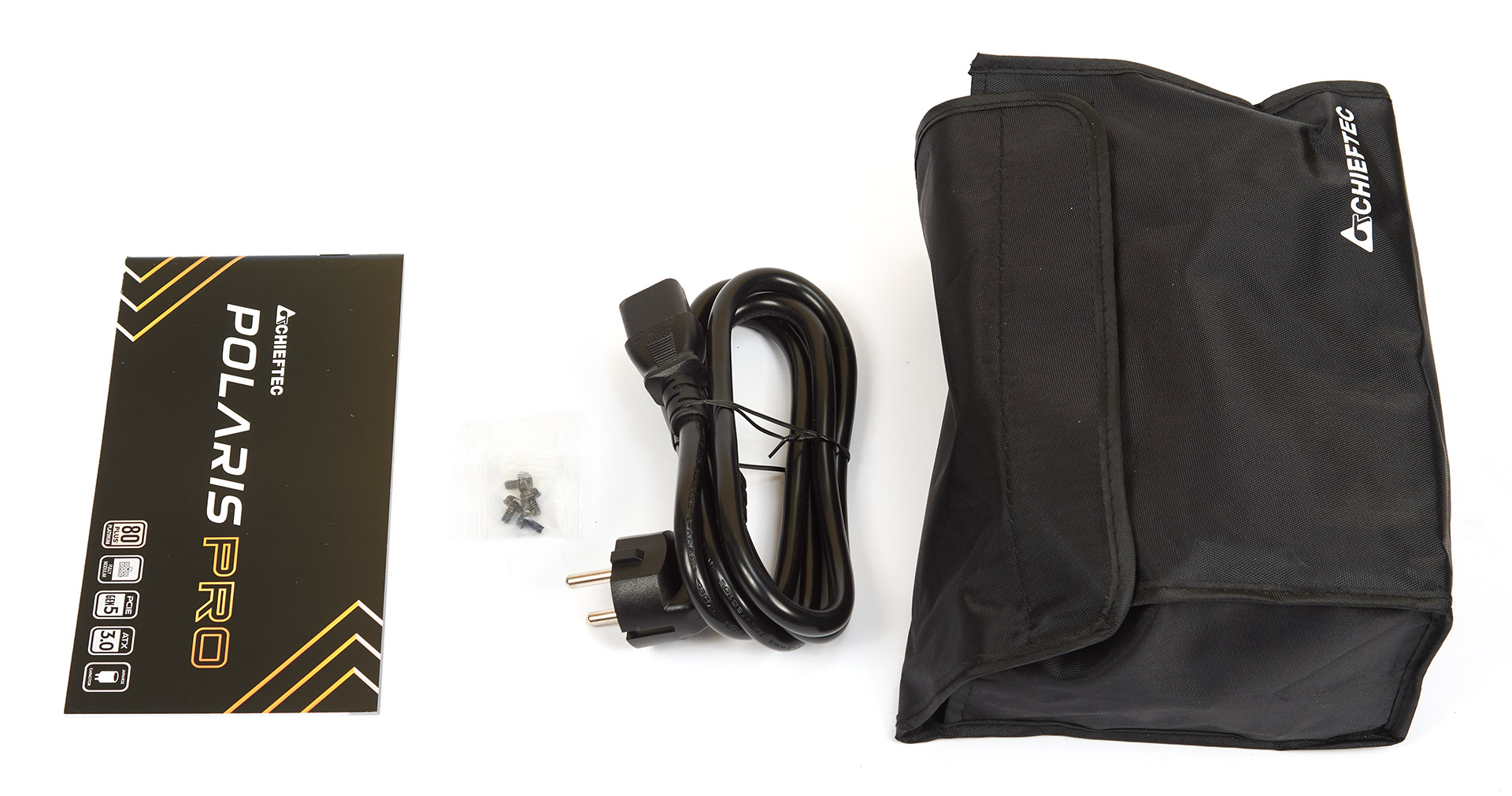

У комплект постачання входить мережевий кабель живлення, модульні дроти в окремому чохлі, пакетик з кріпленням та інструкція.

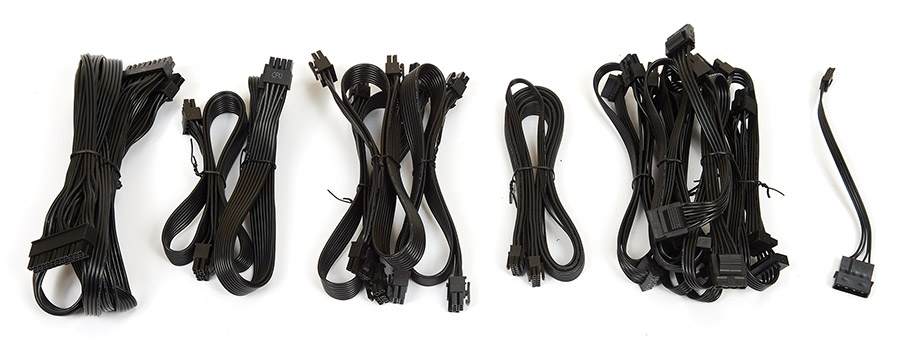

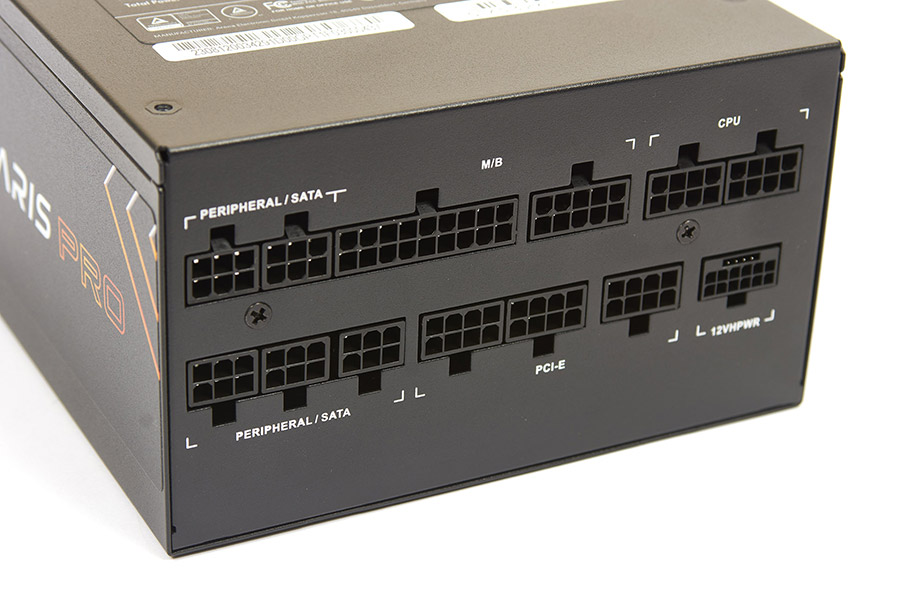

Блок живлення зроблено з кабелями, які повністю відстібаються, їх кількість та довжина наступні:
- один для живлення материнської плати (60 см);
- два з одним 8-контактним (4+4) роз'ємом для живлення процесора (70 см);
- три з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (50+15 см);

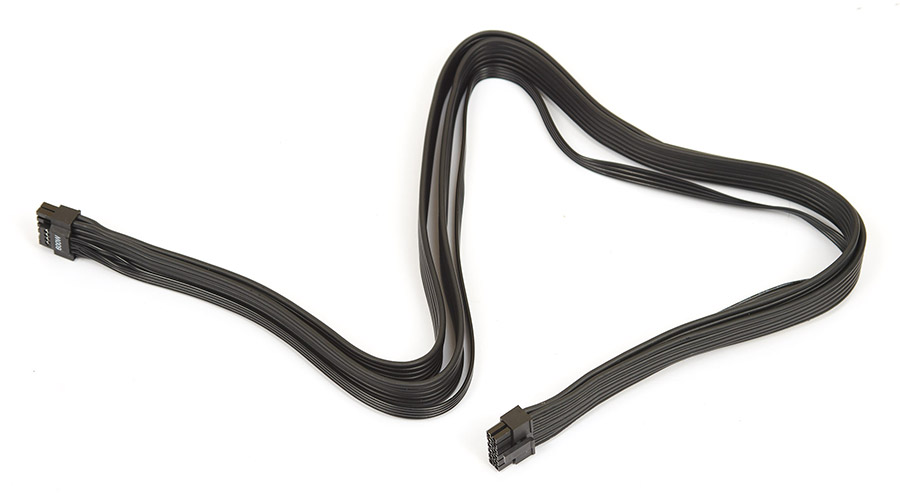

- один 12VHPWR з одним 16-контактним роз'ємом для живлення відеокарти PCI-E 5.0 600 Вт (60 см);
- чотири з трьома роз'ємами живлення для SATA-пристроїв (50+15+15 см);
- один із чотирма роз'ємами живлення для IDE-пристроїв (50+15+15+15 см);
- один перехідник з IDE роз'ємом на один роз'єм для живлення FDD-пристроїв (15 см).
Усі кабелі виконані у вигляді шлейфів з ізоляцією чорного кольору. Довжина кабелів достатня для корпусів із нижнім розташуванням блока живлення.

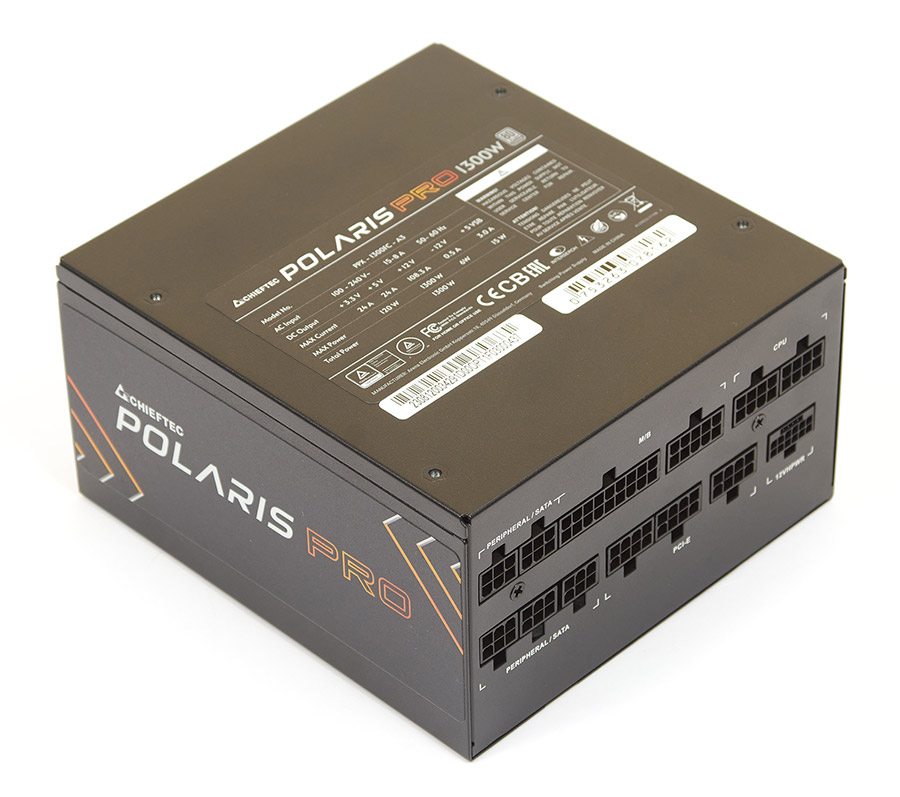

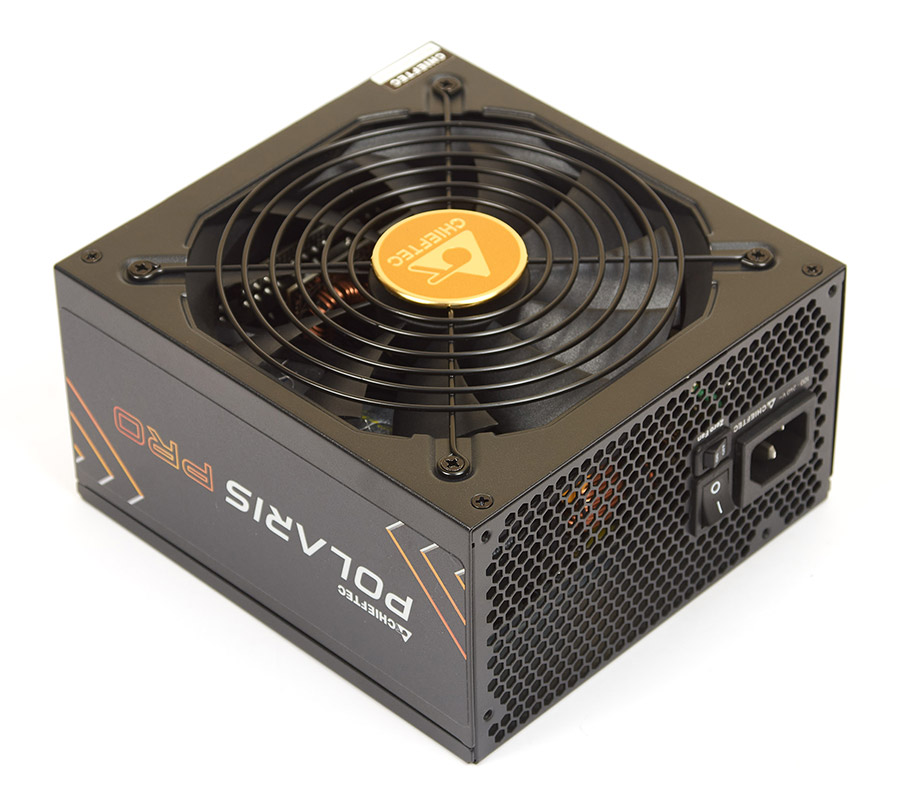

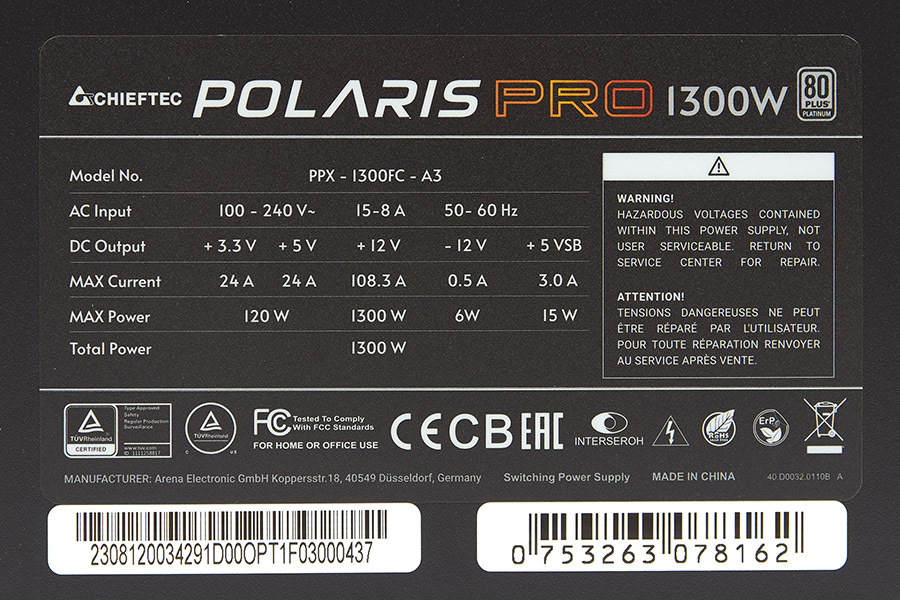

Корпус блоку пофарбований чорною порошковою фарбою, на одній з бічних граней є чорна наліпка з назвою серії, на верхній грані — з технічними характеристиками пристрою.
Розмір корпусу для 1300 Вт досить компактний, таких розмірів роблять блоки й на 850 Вт.

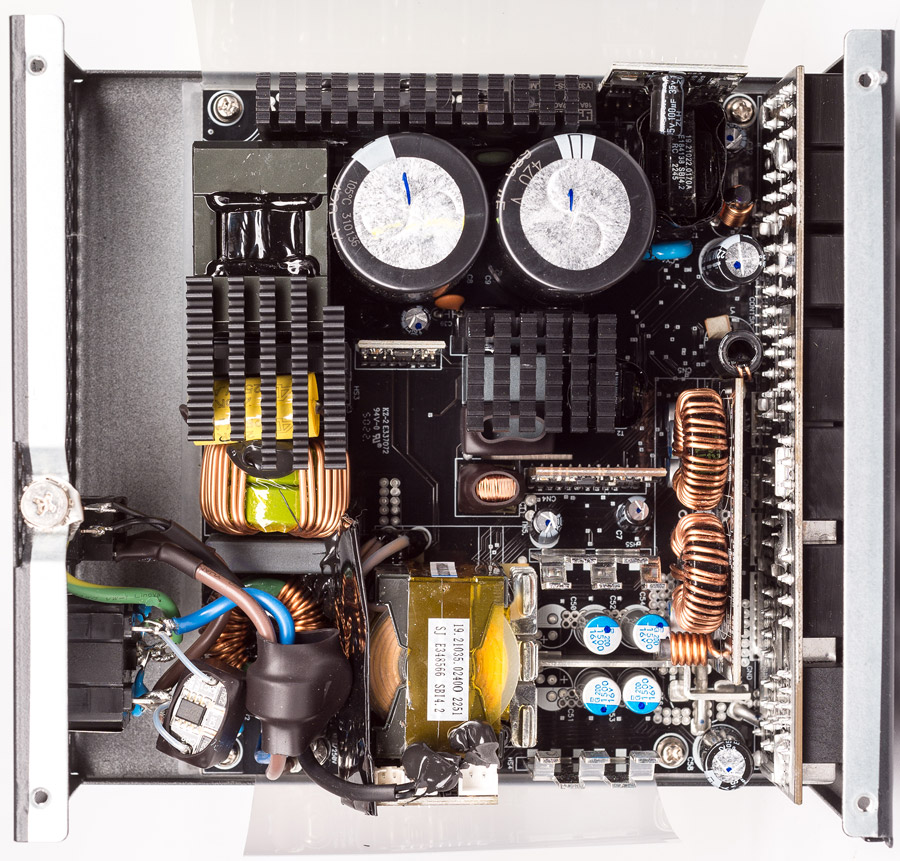

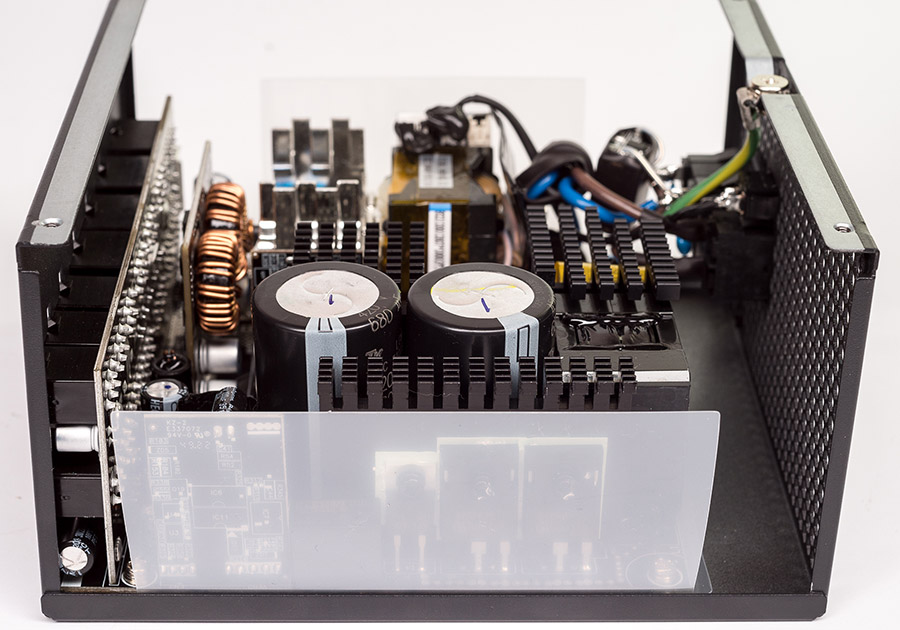

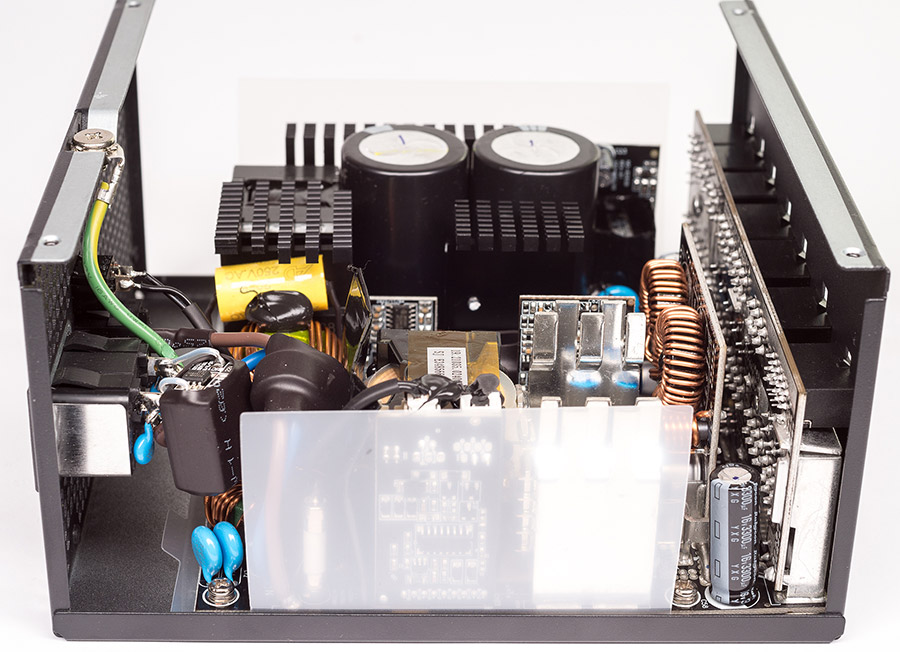

Polaris Pro побудований за класичною схемотехнікою для сучасних золотих блоків, сертифікат 80 Plus Platinum досягається шляхом застосування силових компонентів з великим запасом для зменшення втрат. Блок має активний коректор коефіцієнта потужності (APFC) з широким діапазоном вхідної напруги 100–240 В, силовий резонансний LLC-перетворювач по лінії +12 В з синхронним випрямлячем і DC/DC-перетворювачі для ліній +5 і +3,3 В.

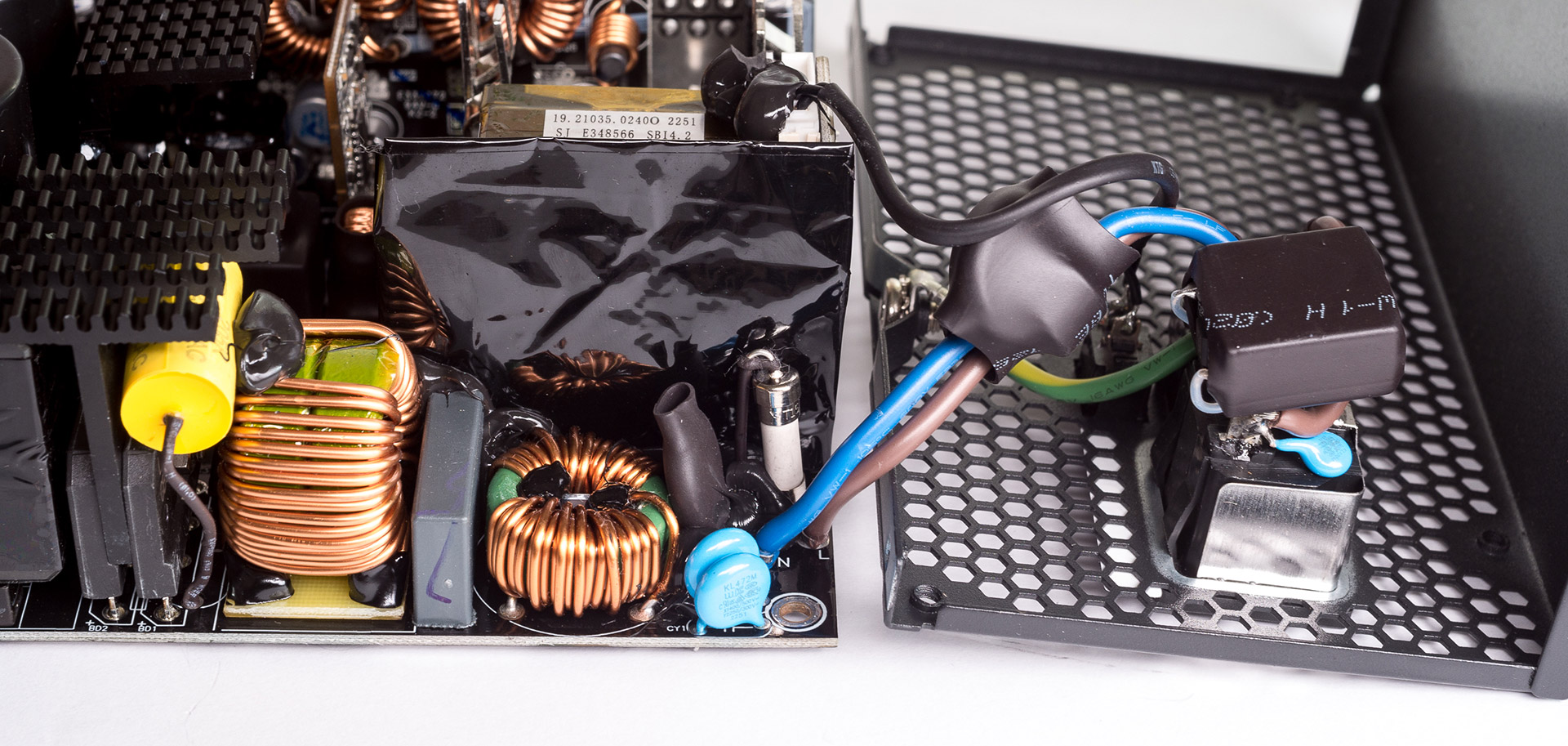

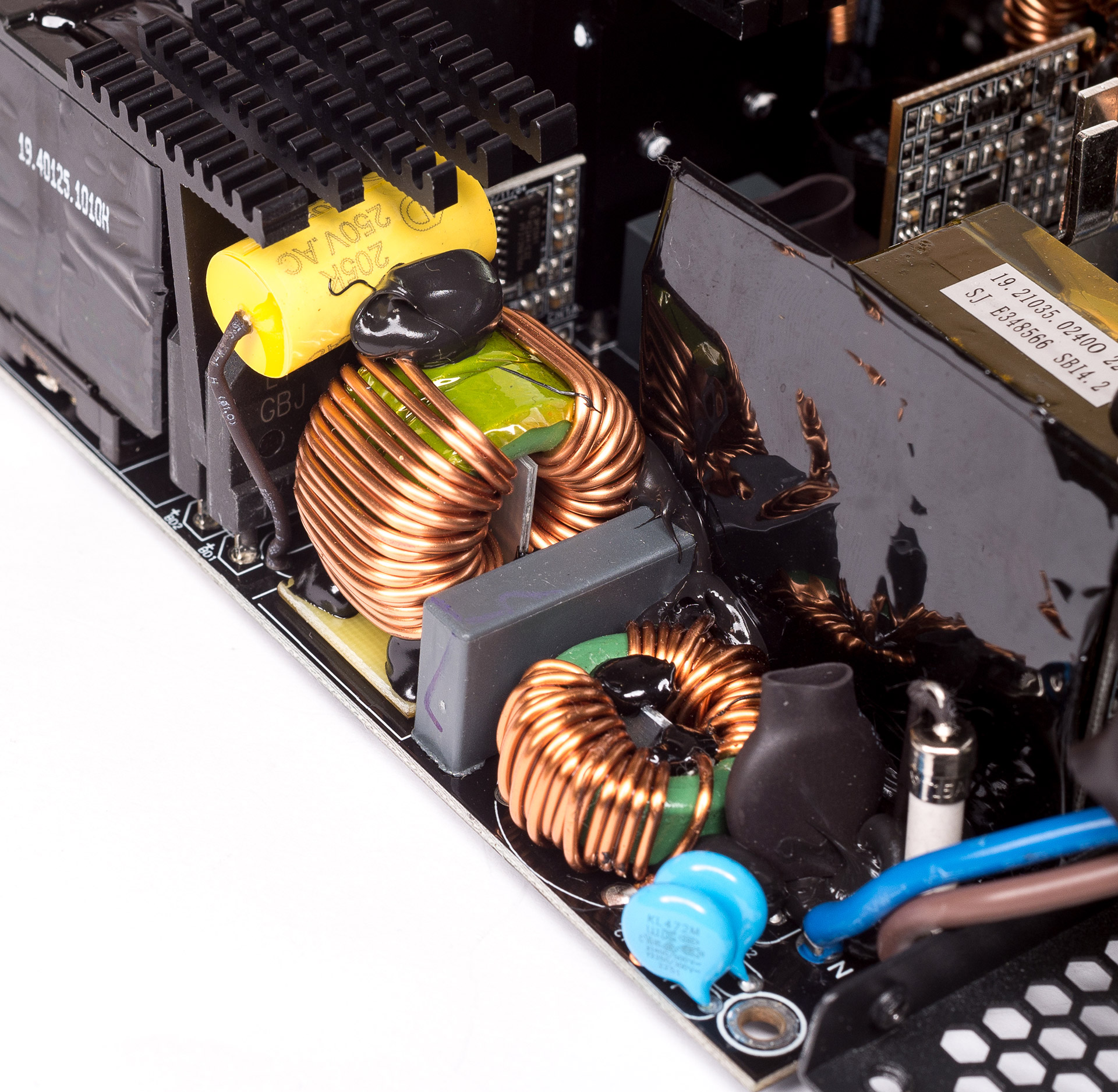

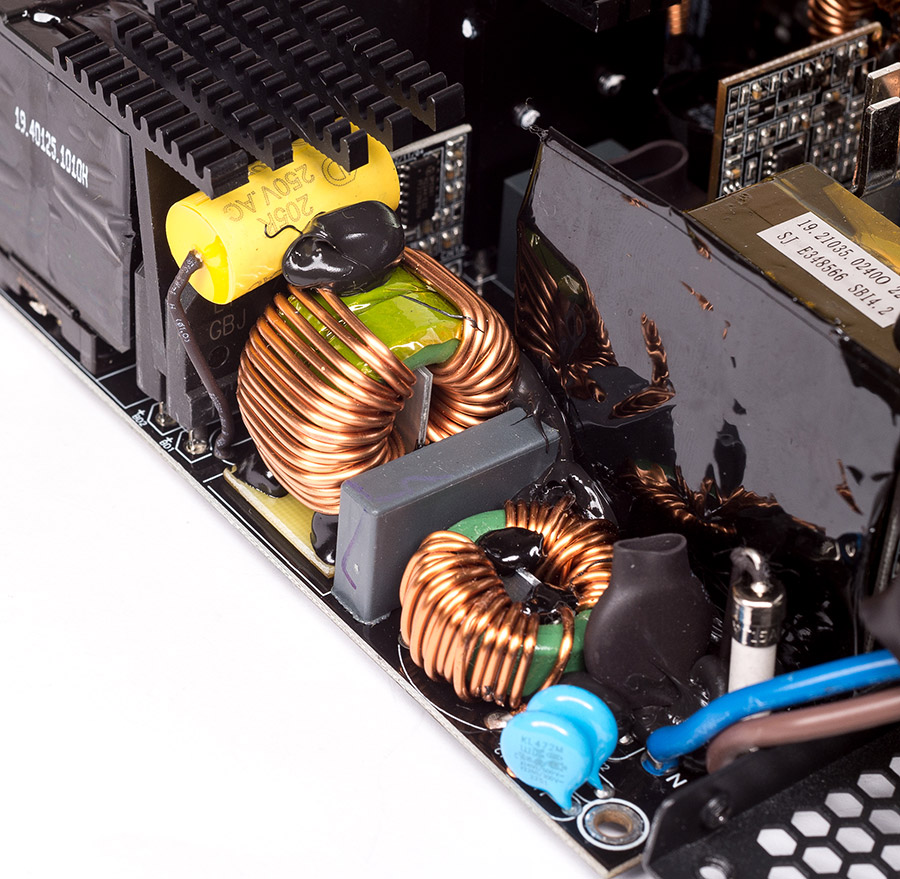

На вході блоку розпаяно повноцінний фільтр імпульсних перешкод, частина його елементів встановлена на роз'ємі живлення.
Вхідний випрямляч складається з двох діодних мостів GBJ2508 (25 А, 800 В), з'єднаних паралельно, за їх охолодження відповідає окремий радіатор. Поруч можна побачити дуже потужний дросель APFC.

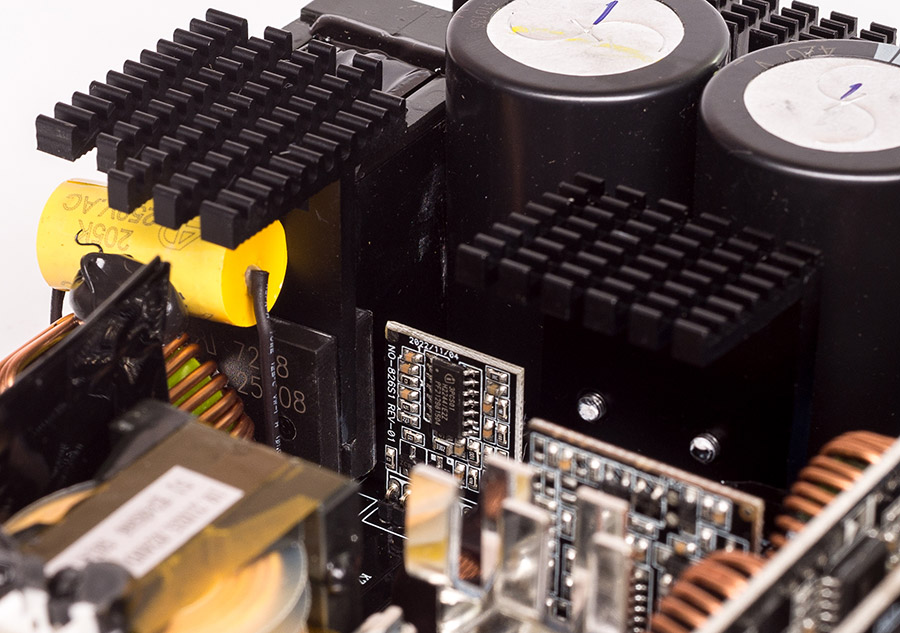

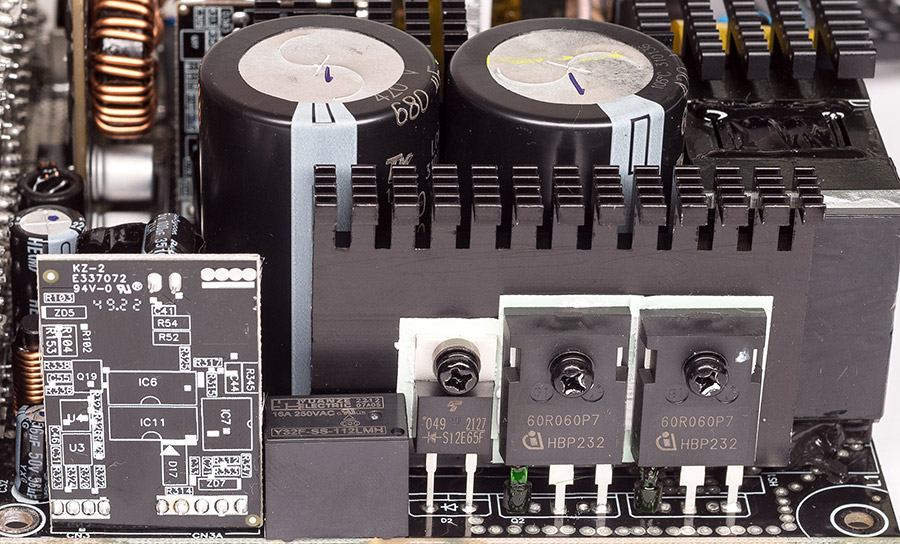

Силові компоненти коректора, пара транзисторів IPW60R060P7 (48 А, 650 В, 0,06 Ом) та діод TRS12E65F (12 А, 650 В), встановлені на окремому радіаторі. Керує коректором контролер ICE3PCS01, встановлений на окремій невеликій платі.

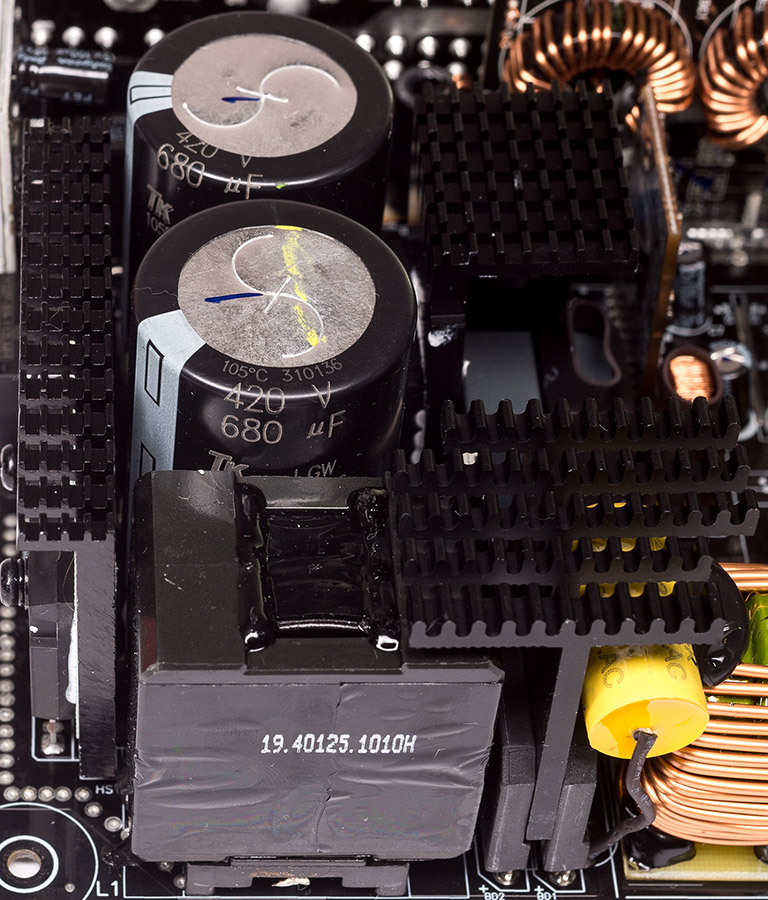

Високовольтний фільтр виконаний на парі електролітичних конденсаторів ємністю 680 мкФ з напругою 420 В та робочою температурою 105 °C виробництва фірми Toshin Kogyo Co. Ltd. Загальна ємність фільтра становить 1360 мкФ. Струм заряду конденсаторів при підключенні до мережі обмежує термістор, який замикає реле при старті блоку для зменшення втрат під час роботи.
Пара силових транзисторів резонансного LLC-перетворювача встановлені на окремий радіатор, їх тип не вдалося розглянути. Керує перетворювачем мікросхема CM6901VAC, розміщена на окремій невеликій платі.

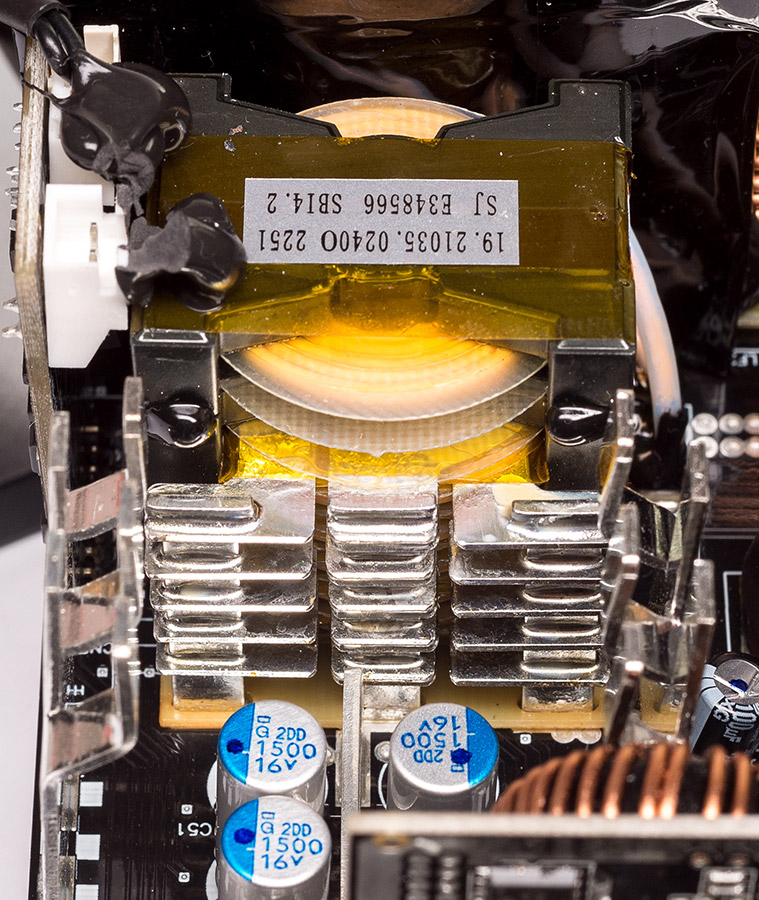

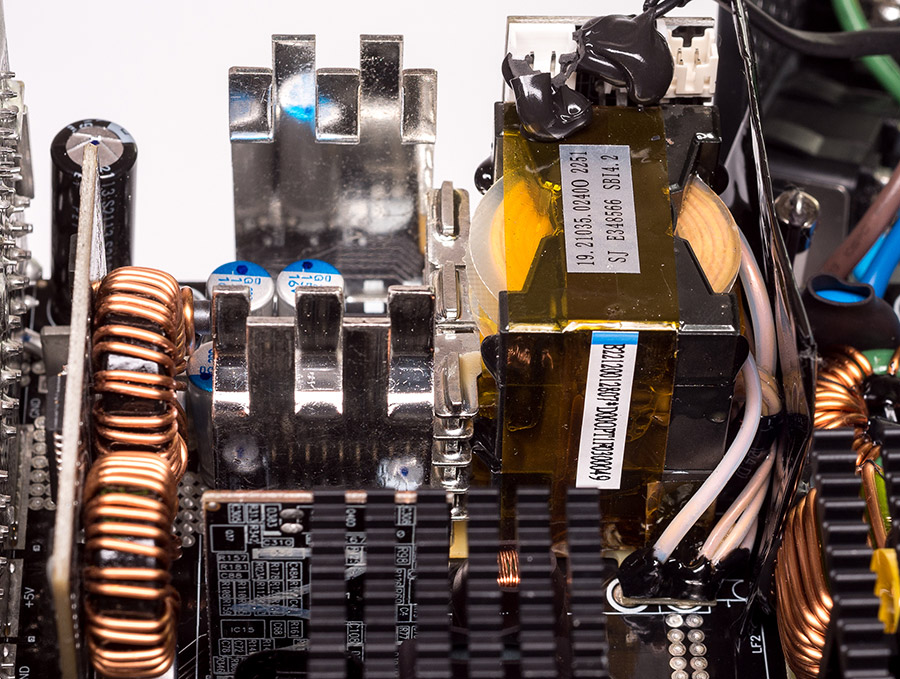

Силовий трансформатор досить масивний, вихідна обмотка зібрана зі штампованих пластин, включених паралельно. Подібна реалізація силового трансформатора зустрічається у серверних блоках живлення.

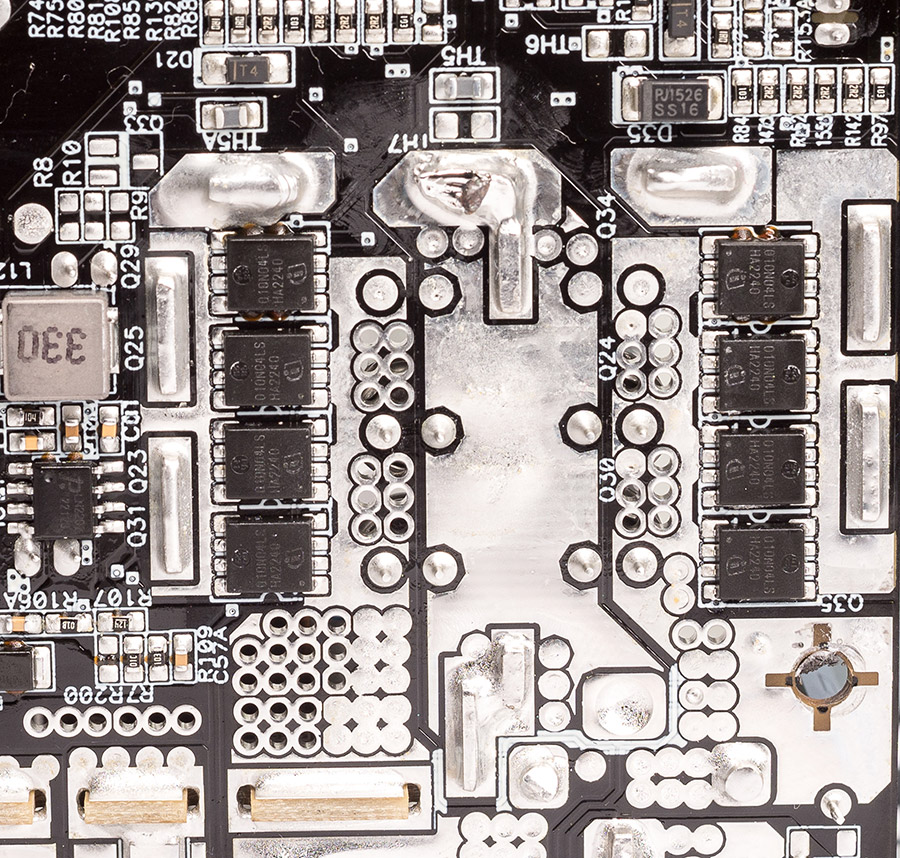

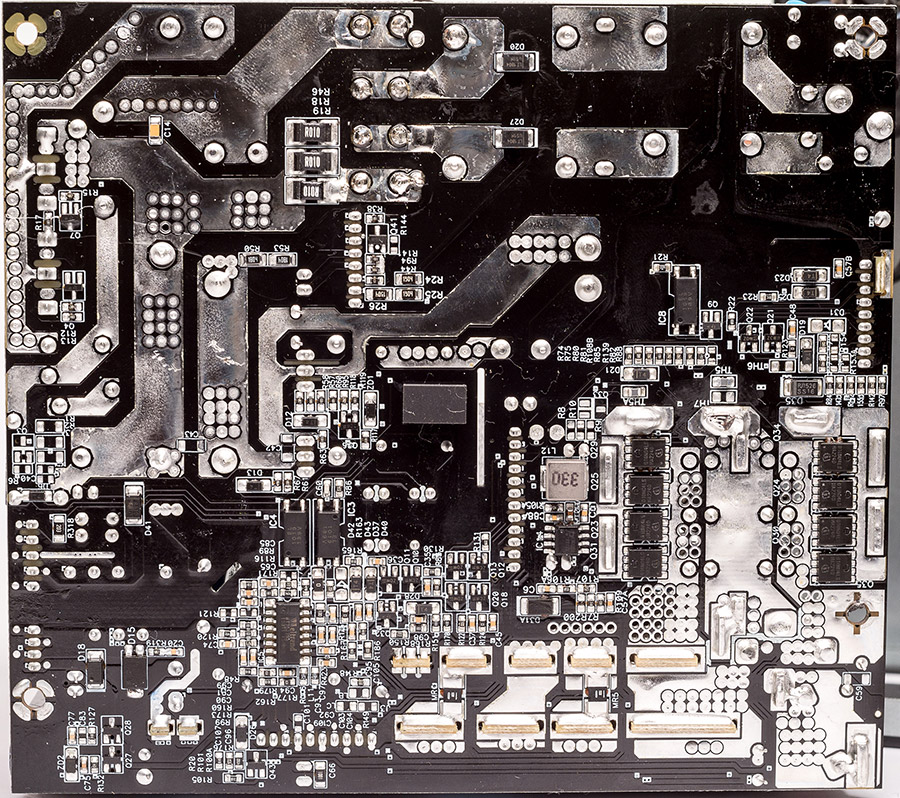

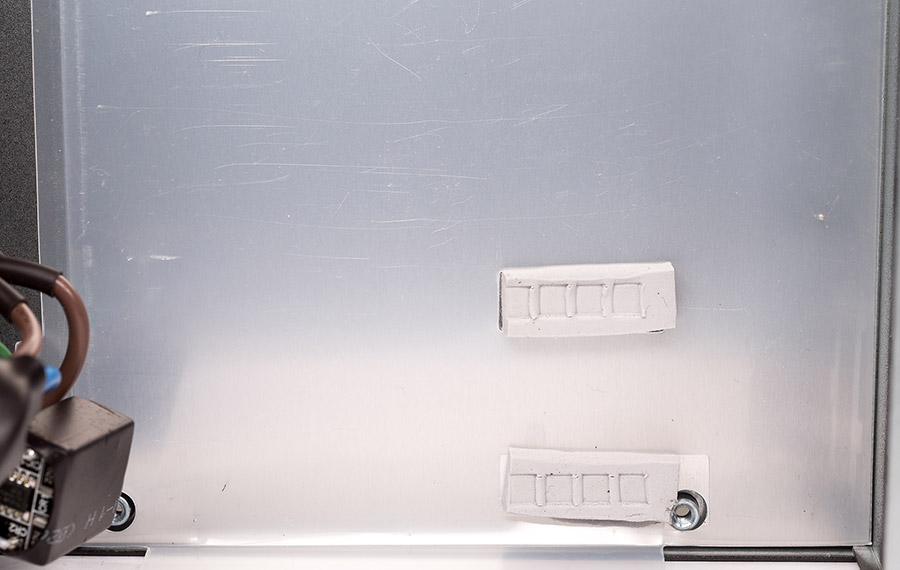

Синхронний випрямляч виконаний на восьми транзисторах BSC010N04LS (280 А, 40 В, 0,001 Ом) розташованих на звороті, за їх охолодження відповідають пластини, впаяні в плату. Також частина тепла від транзисторів віддається на корпус блоку через термопрокладки та алюмінієву пластину для кращого розподілу тепла площею корпусу.

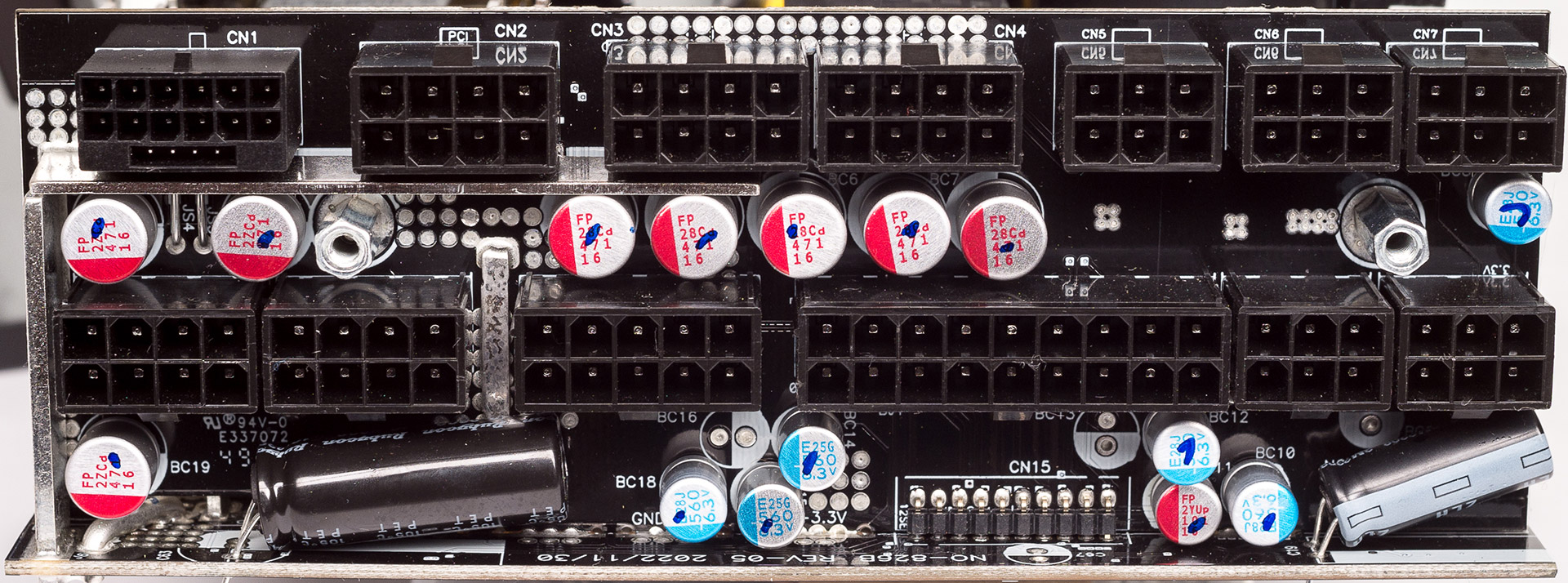

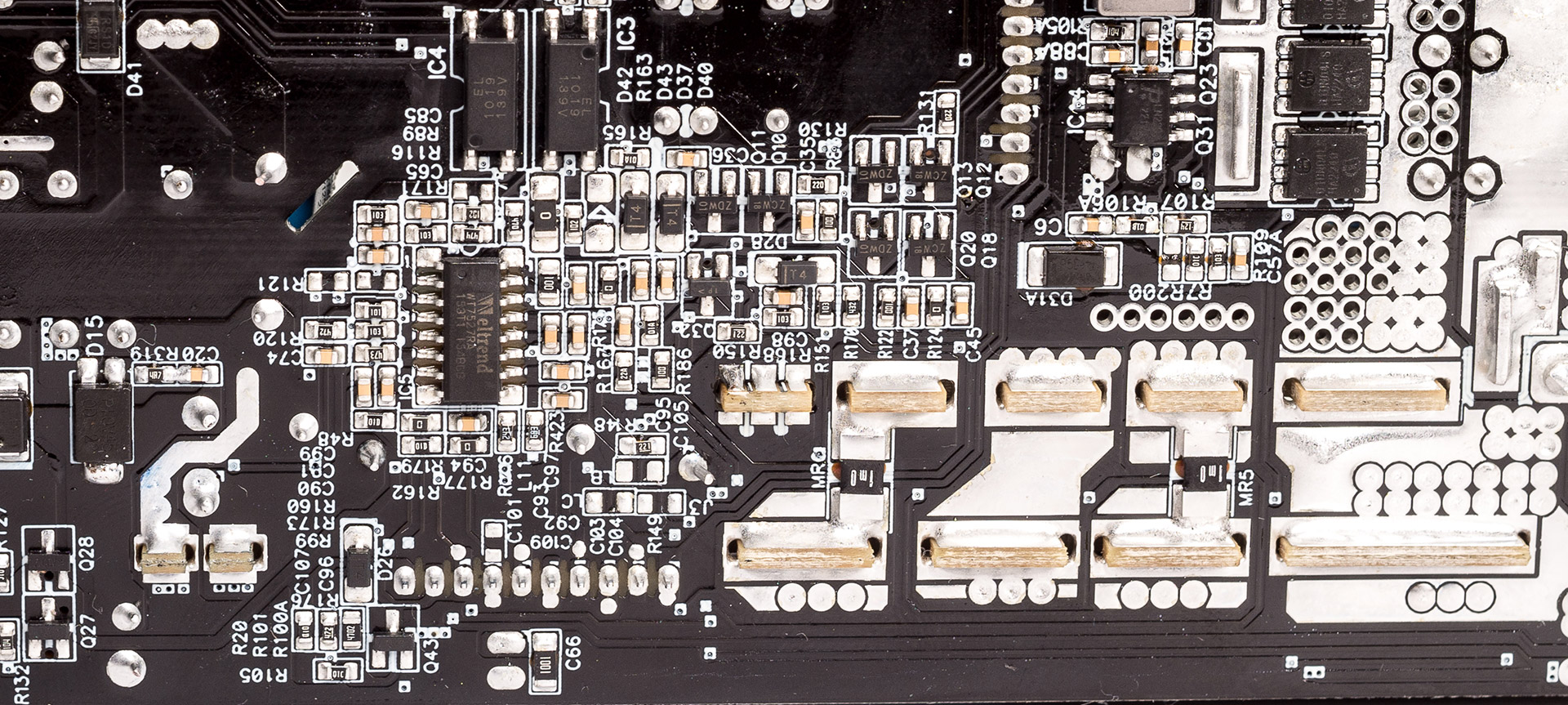

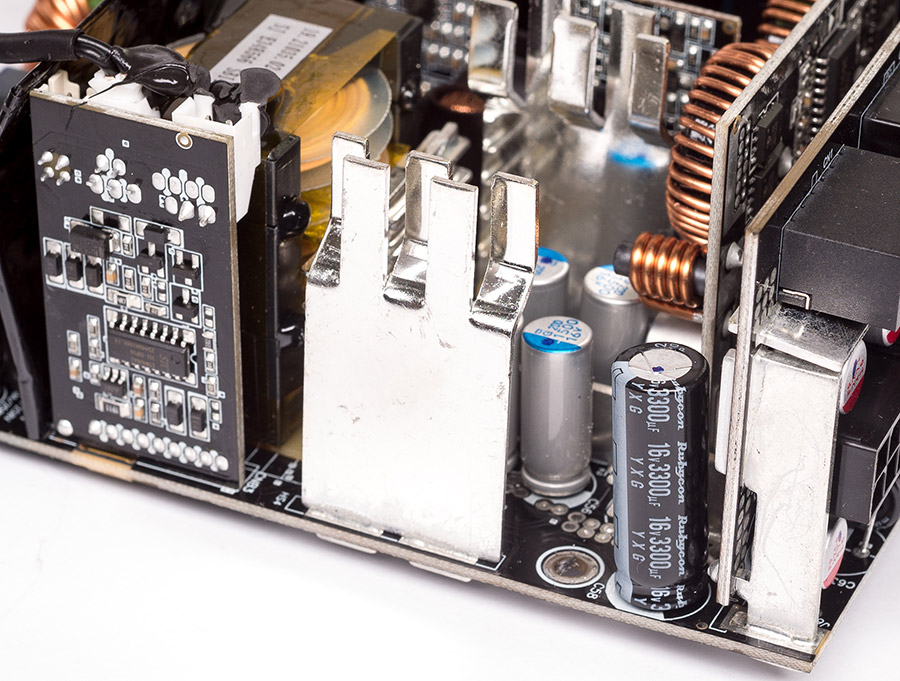

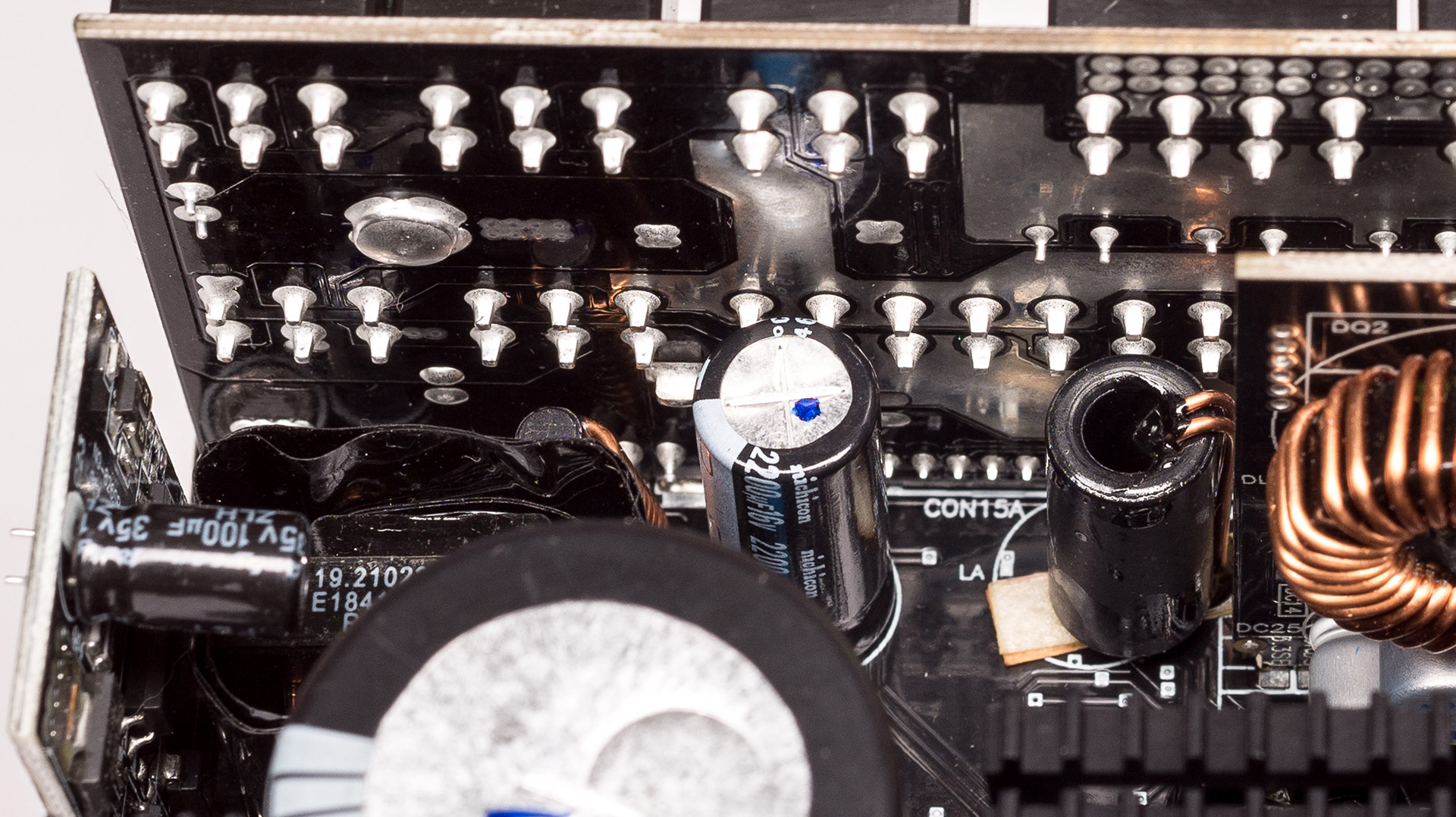

Вихідну напругу фільтрують чотири полімерних конденсатори ємністю 1500 мкФ з робочою напругою 16 В виробництва Nippon Chemi Con і пара електролітичних конденсаторів 3300 мкФ 16 В 105 °C виробництва Rubycon. Для додаткової фільтрації лінії +12 В на платі підключення кабелів встановлені ще вісім полімерних конденсаторів ємністю 470 мкФ та напругою 16 В.

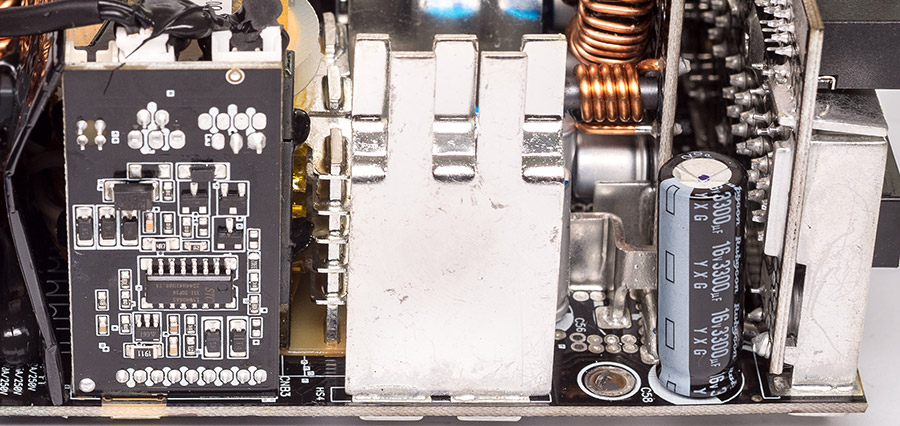

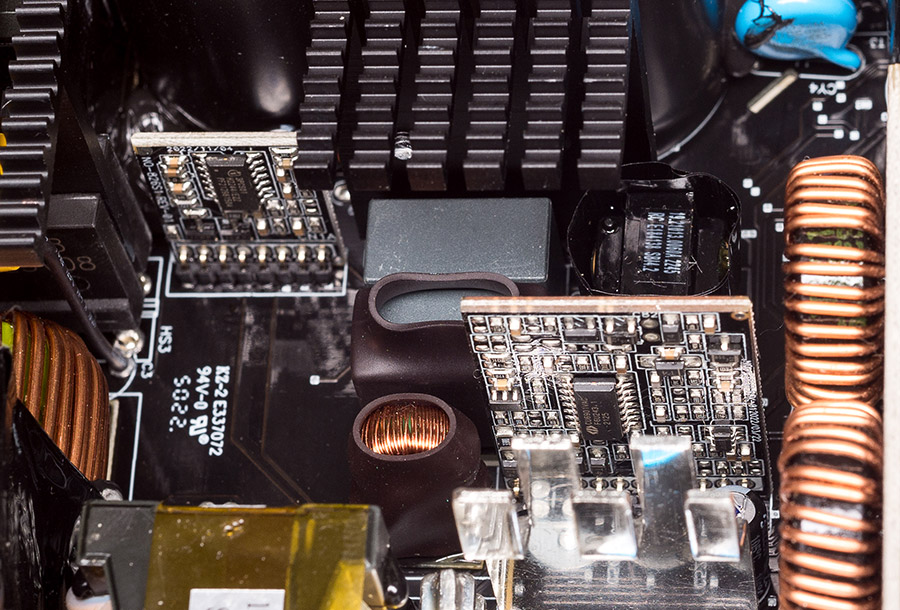

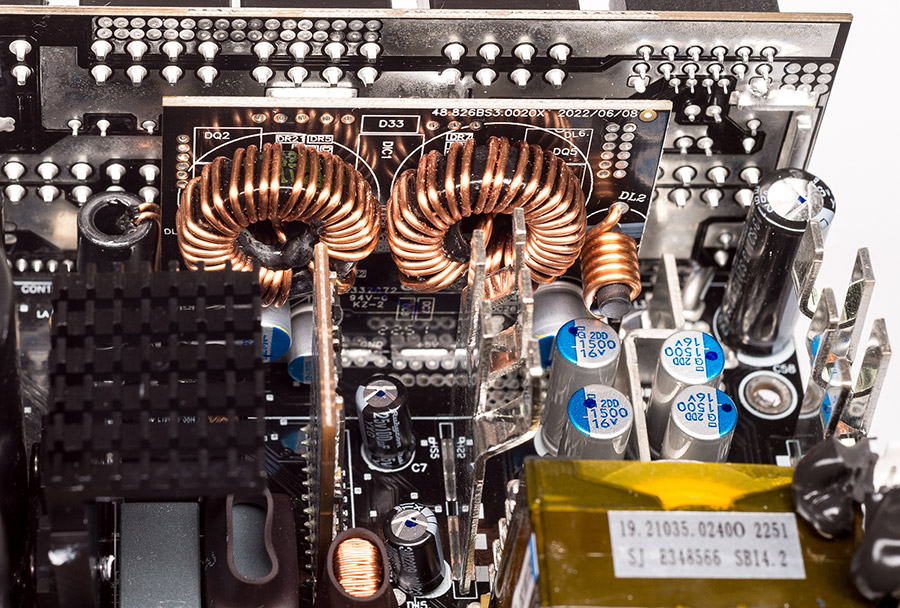

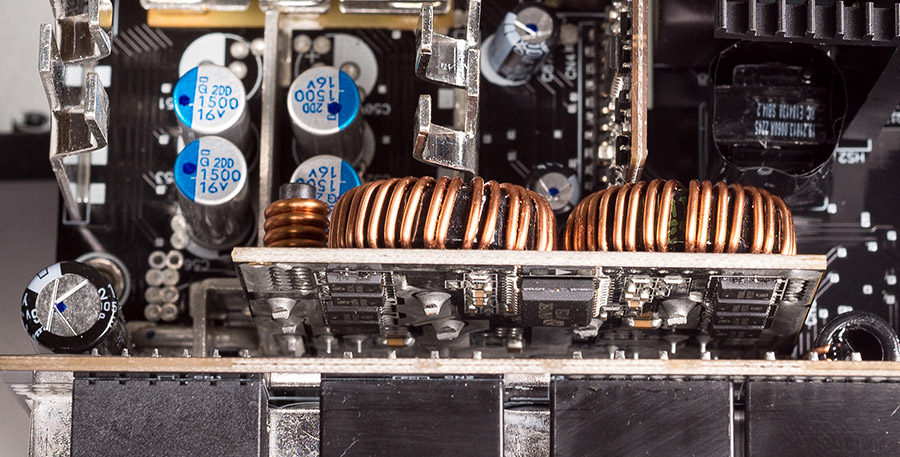

За живлення ліній +3,3 В і +5 В відповідає понижувальний DC/DC-перетворювач, зібраний на окремій платі, тип контролера і силових елементів розглянути не вдалося.

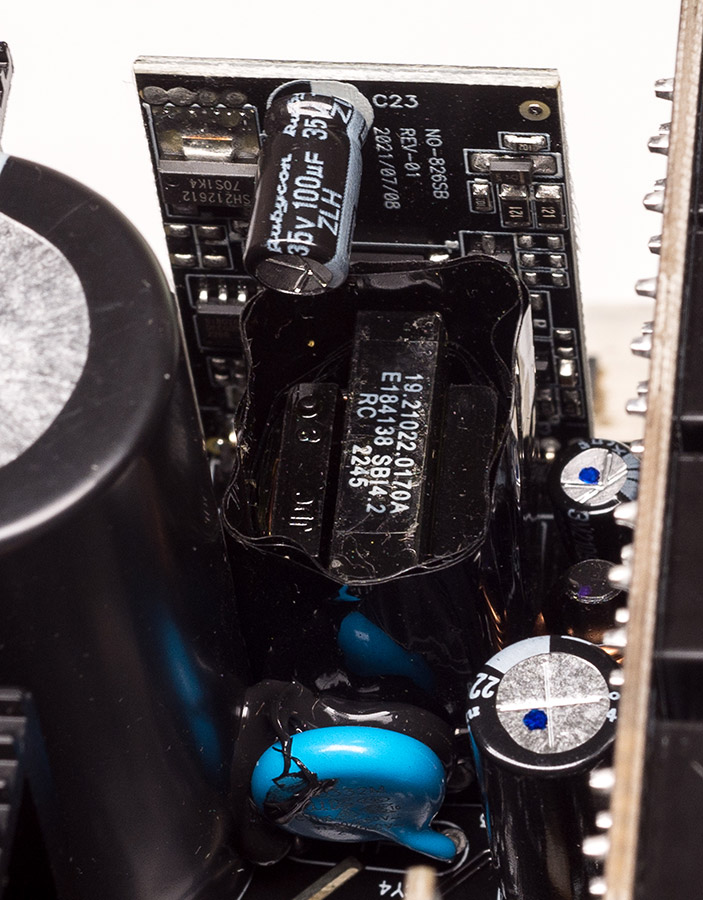

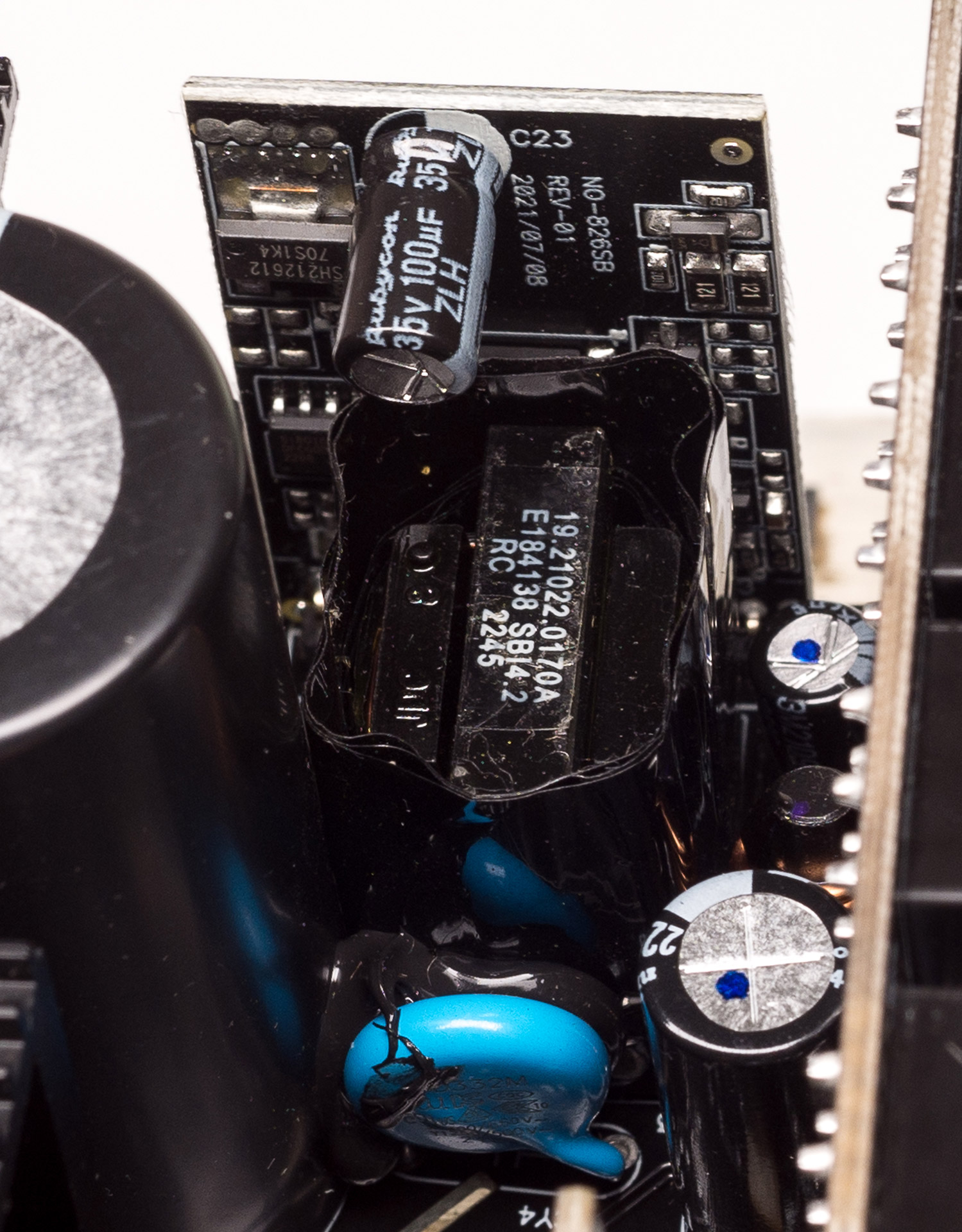

Перетворювач живлення режиму очікування виконаний на окремій невеликій платі (тип контролера не вдалося розглянути).
В ланцюгу встановлені конденсатори від Rubycon та Nichicon.
За якістю живлення стежить супервізор WT7527RА від Weltrend, який контролює не тільки вихідну напругу, але й струми по всіх основних лініях живлення.

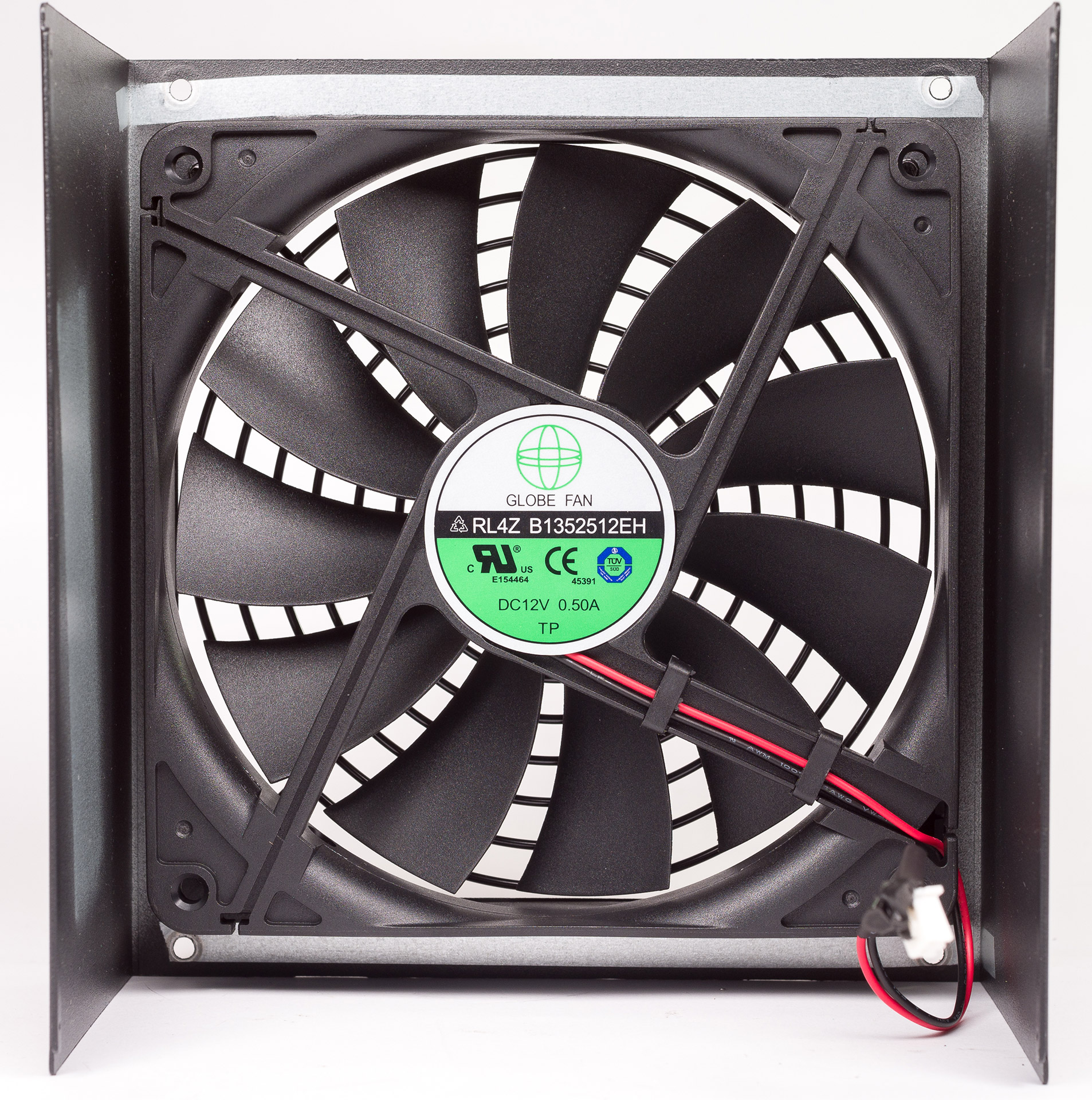

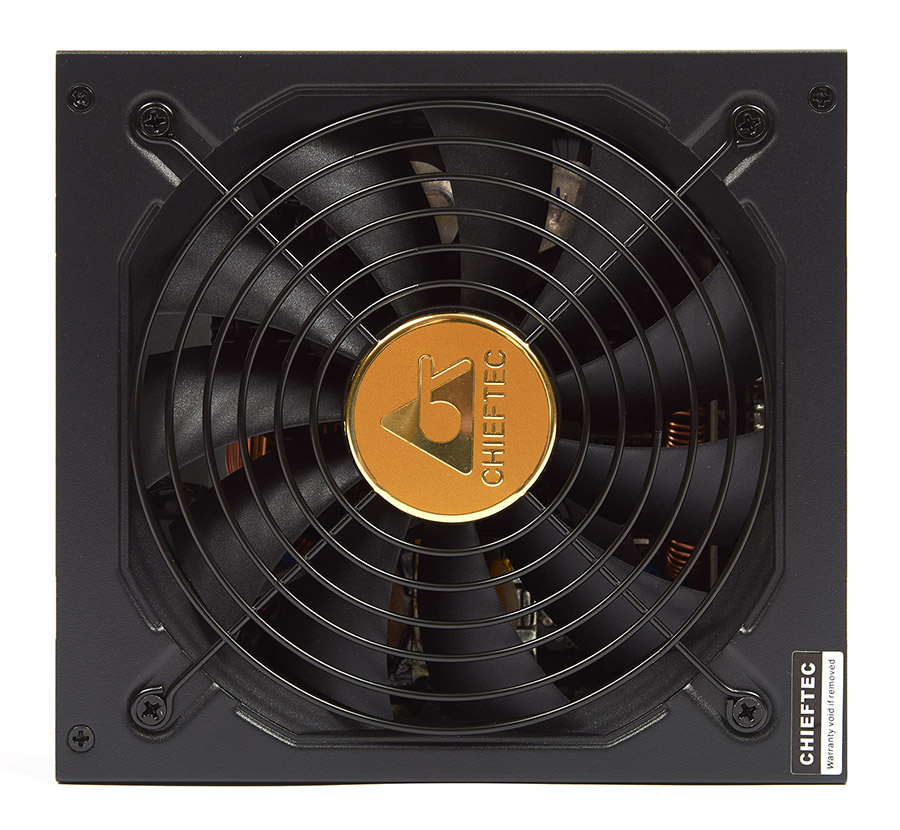

За охолодження компонентів блоку відповідає вентилятор типорозміром 135х135х25 мм із маркуванням RL4Z B1352512EH (12 В, 0,5 A) виробництва GLOBE FAN із двоконтактним підключенням та максимальною швидкістю 2200 об/хв.

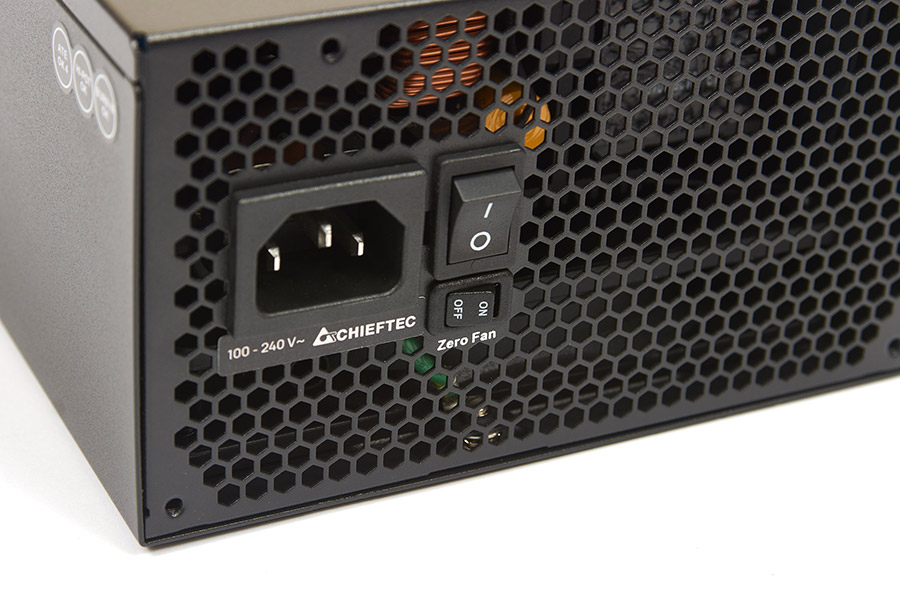

Контролер управління вентилятором виконаний на окремій платі, встановленій поруч із силовим трансформатором. Оберти вентилятора керуються автоматично залежно від навантаження. Є функція Zero Fan, яка вмикається кнопкою поруч із мережним роз'ємом, і при її активації до 50% потужності вентилятор не обертається.
Монтаж та паяння якісні, плата нормально відмита від флюсу.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А. Всі контакти для підключення кабелів блоку живлення з однаковою напругою включені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм та замірялася напруга на контактах навантаження для врахування втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 120 Вт.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12 V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,1 | 0 | 5,07 | 76 | 3,32 | 46,5 | 122,5 |
| 10 | 12,09 | 120,9 | 5,07 | 76 | 3,32 | 46,5 | 243,4 |
| 20 | 12,08 | 241,6 | 5,07 | 76 | 3,32 | 46,5 | 364,1 |
| 30 | 12,07 | 362,1 | 5,07 | 76 | 3,32 | 46,5 | 484,6 |
| 40 | 12,06 | 482,4 | 5,07 | 76 | 3,32 | 46,5 | 604,9 |
| 50 | 12,05 | 602,5 | 5,07 | 76 | 3,32 | 46,5 | 725 |
| 60 | 12,04 | 722,4 | 5,06 | 75,9 | 3,31 | 46,3 | 844,6 |
| 70 | 12,02 | 841,4 | 5,06 | 75,9 | 3,31 | 46,3 | 963,5 |
| 80 | 12,0 | 960 | 5,05 | 75,7 | 3,3 | 46,2 | 1081,9 |
| 90 | 12,0 | 1080 | 5,05 | 75,7 | 3,3 | 46,2 | 1201,9 |
| 100 | 11,98 | 1198 | 5,05 | 75,7 | 3,3 | 46,2 | 1319,9 |
За результатами тесту маємо відмінну стабілізацію по всіх лініях, мінімальне падіння напруги — це заслуга як сучасної схемотехніки, так і якісних дротів.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12V для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,36 | 0 | 5,09 | 15 | 12,1 |
| 0 | 3,36 | 5 | 5,08 | 15 | 12,1 |
| 0 | 3,36 | 10 | 5,08 | 15 | 12,1 |
| 0 | 3,36 | 15 | 5,07 | 15 | 12,1 |
| 5 | 3,34 | 0 | 5,08 | 15 | 12,1 |
| 10 | 3,32 | 0 | 5,08 | 15 | 12,1 |
| 15 | 3,31 | 0 | 5,08 | 15 | 12,1 |
| 15 | 3,3 | 15 | 5,07 | 15 | 12,09 |
За результатами тесту маємо відмінну стабілізацію по лініях +3,3V та +5V, перекоси навантаження майже не впливають на вихідну напругу.
Тест ефективності блоку проводився при напрузі мережі близько 230 ст.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 325 | 1,52 | 229 | 93,3 |
| 50 | 650 | 3,02 | 227 | 94,8 |
| 75 | 975 | 4,65 | 224 | 93,6 |
| 100 | 1300 | 6,36 | 222 | 92 |
Ефективність блоку укладається у стандарт 80 Plus Platinum для напруги 230 В.

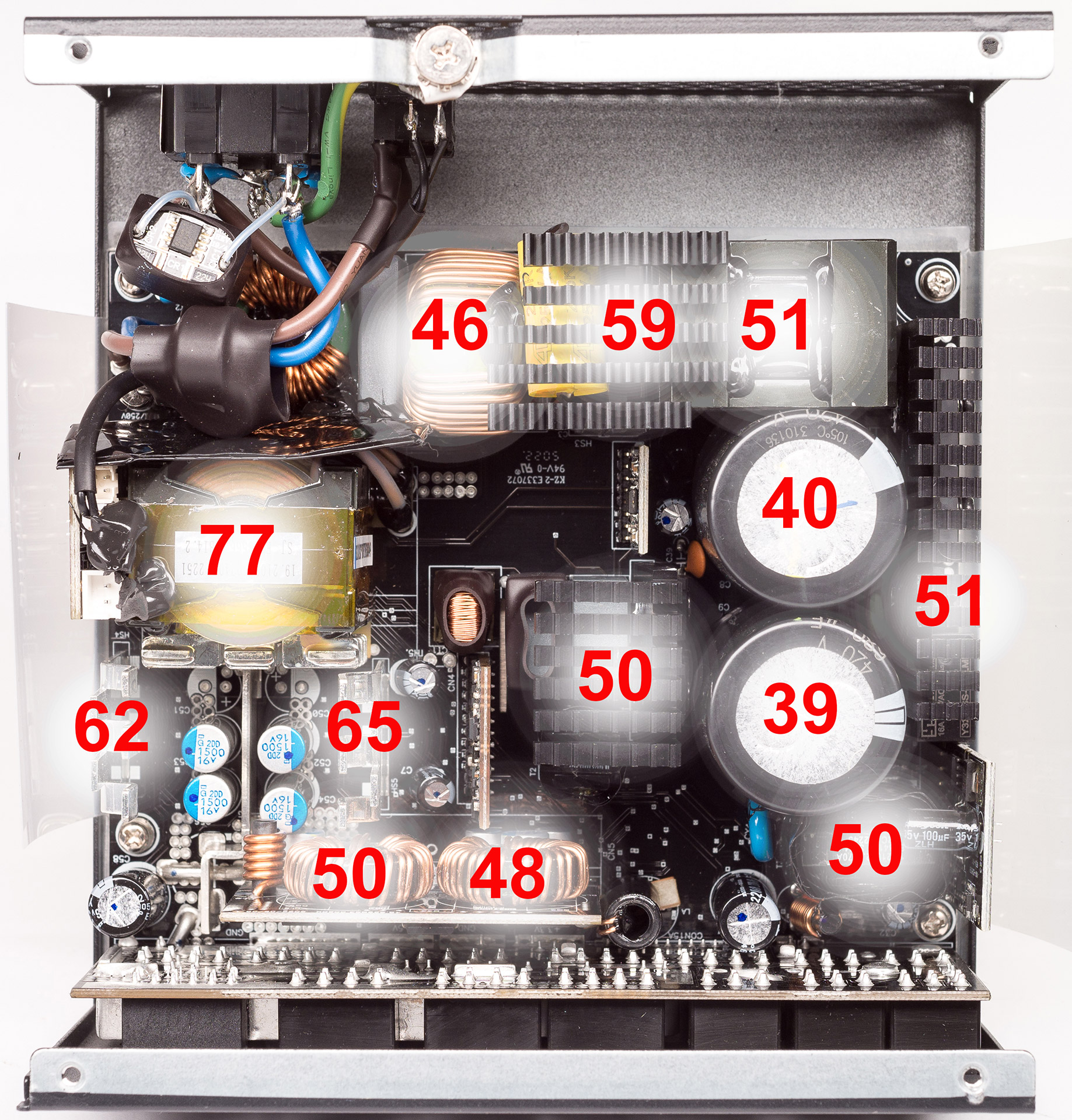

Тест на нагрівання компонентів пристрою проводився при температурі повітря в приміщенні 24 °C, термопара мультиметра Zotek ZT102 була закріплена на силовий трансформатор. Блок живлення навантажувався на максимальну потужність, поки температура трансформатора не стабілізувалася, після цього знімалася кришка блоку і проводилися виміри температур інших компонентів за допомогою пірометра. Результати тесту наведено на наступному фото:
Температури компонентів блоку низькі, попри те, що блок досить компактний, при цьому вентилятор працював тихіше за інші вентилятори тестового стенда. Мабуть, це заслуга великого запасу по номіналах силових компонентів. У системному блоці температури й шум будуть інші, все залежатиме від розташування блоку, корпусу і температури в приміщенні.
Висновки
Протестований Chieftec Polaris Pro 1300W видає всі заявлені характеристики, має відмінну стабільність вихідної напруги, низьке нагрівання та рівень шуму, якісні комплектуючі із запасом та кабелі достатньої довжини для встановлення блоку у високі корпуси. І це все за відносно компактних розмірів. З мінусів варто відзначити гарантію лише на 24 місяці, тоді як з аналогічною елементною базою інші виробники дають її на 5–10 років. Крім того, при такій потужності в комплекті тільки один кабель живлення PCIe 5.0, а є відеокарти зі споживанням близько 300–400 Вт і даний блок міг би живити систему з двома такими графічними адаптерами без перехідників. У результаті цього блоку вистачить із запасом під топову збірку з однією відеокартою, причому він більшу частину часу працюватиме в тихому режимі з вихідною потужністю до 50% від максимуму.
