Сьогодні у нас на тесті блок живлення Chieftronic BDK-750FC — старша модель із серії SteelPower, у якій також є моделі на 550 та 650 ватів. Всі вони мають сертифікат 80 Plus Bronze. Це відносно бюджетна серія з модульним підключенням кабелів, резонансним LLC-перетворювачем із синхронним випрямлячем та незалежною стабілізацією вихідної напруги. Також виробник обіцяє преміальні японські конденсатори. Оцінимо наскільки він добрий.
Chieftronic SteelPower 750W (BDK-750FC)
| Модель | Chieftronic SteelPower BDK-750FC |
|---|---|
| Сторінка продукту | SteelPower BDK-750FC |
| Потужність, Вт | 750 |
| Сертифікат енергоефективності | 80 Plus Bronze |
| Формфактор | ATX |
| Схема підключення кабелів | Модульна |
| Потужність каналу +12V, Вт (А) | 750 (62,5) |
| Потужність каналу +5V, Вт (А) | 100 (20) |
| Потужність каналу +3,3V, Вт (А) | 66 (20) |
| Комбінована потужність +3,5V та +5V, Вт | 120 |
| Потужність каналу –12, Вт (А) | 3,6 (0,3) |
| Потужність каналу +5Vsb, Вт (А) | 12,5 (2,5) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240 В |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 120х120х25 |
| Тип вальниці | Кулькова |
| Кількість кабелів/роз'ємів для CPU | 1/2x EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E | 2/4x (6+2) |
| Кількість кабелів/роз'ємів для SATA | 2/6 |
| Кількість кабелів/роз'ємів для IDE | 1/3 |
| Кількість кабелів/роз'ємів для FDD | 1/1 |
| Захисні функції | OPP, OVP, UVP, SCP, ОСР, OTP, SIP |
| Розміри (ШхВхГ), мм | 150х86х140 |
| Гарантія, мес | 60 |
| Ціна | н/д |
Блок живлення постачається в коробці середніх розмірів із якісною поліграфією, яка використовується для всіх продуктів цієї серії. На передній грані розташоване фото блоку, на задній — інформація про технічні характеристики всіх пристроїв лінійки SteelPower.
У комплект постачання крім самого блоку входить мережевий кабель, модульні дроти в окремому чохлі, пакетик із кріпленням та інструкція.

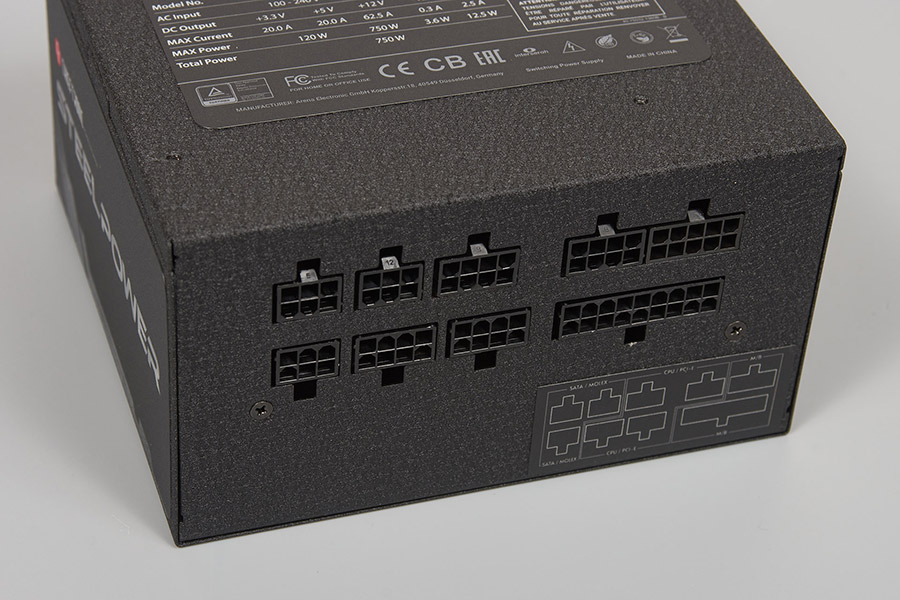

Блок живлення з модульними кабелями, їх кількість та довжина наступні:
- один для живлення материнської плати (65 см);
- один із двома 8-контактними (4+4) роз'ємами для живлення процесора (60+15 см);
- два з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (50+15 см);
- два з трьома роз'ємами для живлення SATA-пристроїв (50+15+15см);
- один з трьома роз'ємами для живлення IDE-пристроїв та одним роз'ємом FDD (50+15+15+15 см).
Всі кабелі виконані у вигляді шлейфів із чорною ізоляцією, їх довжина досить велика, має вистачити для корпусів із нижнім розташуванням блоку живлення.

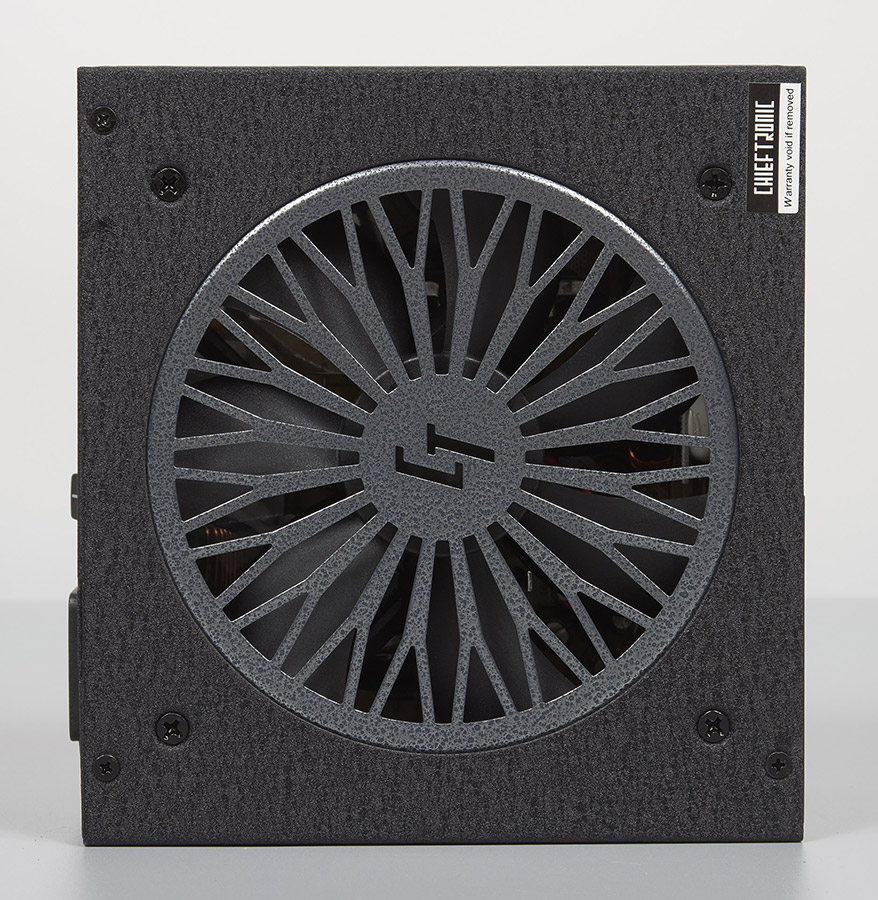

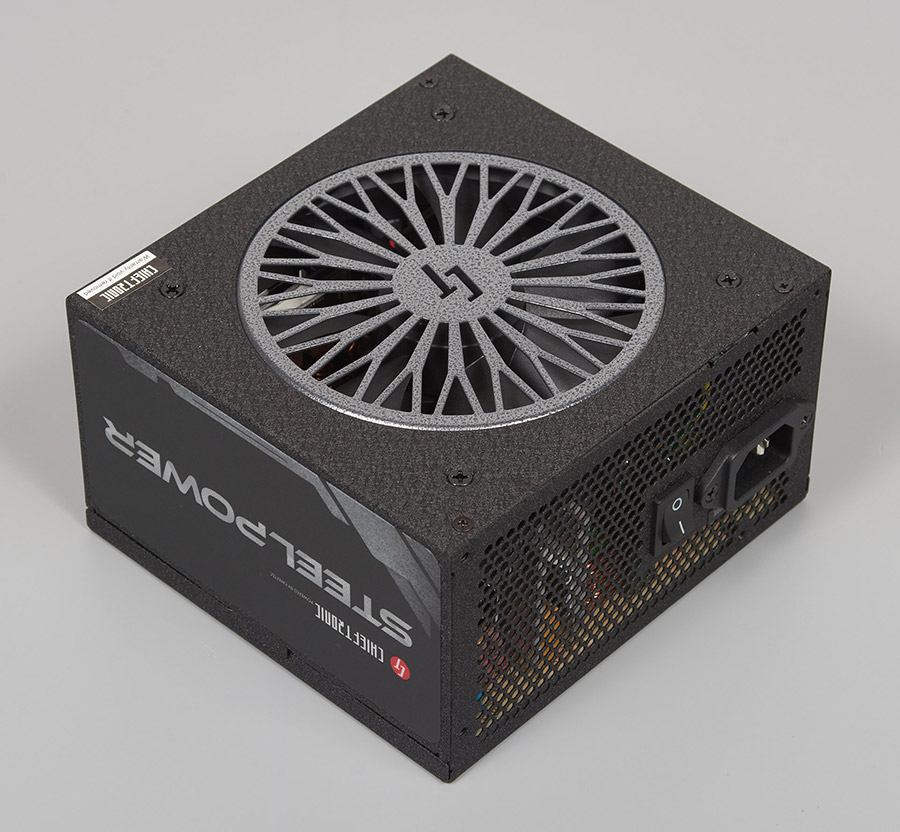

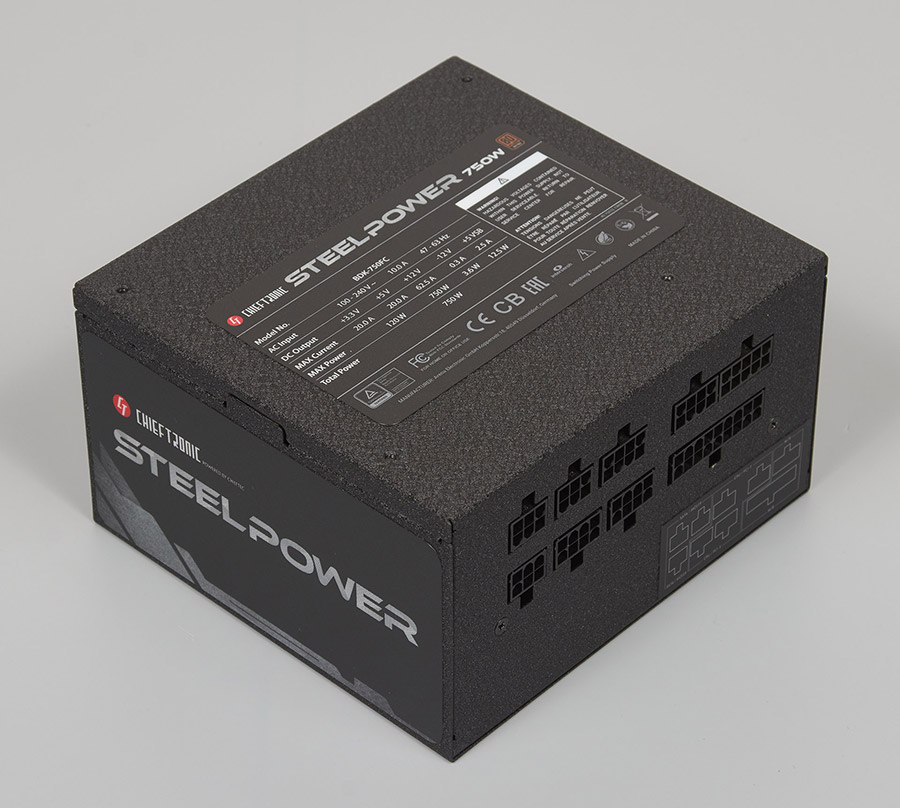

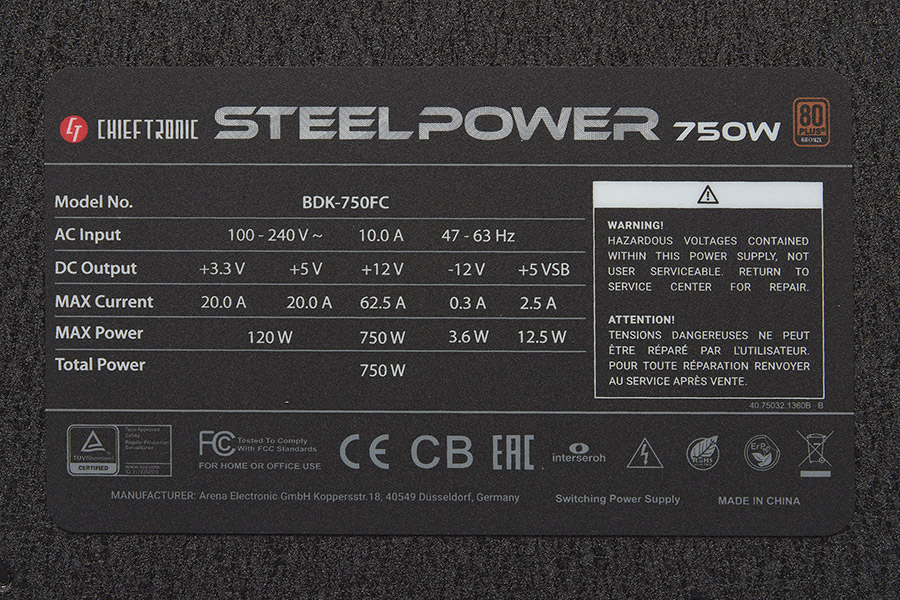

Корпус блоку покритий чорною порошковою фарбою. Решітка вентилятора охолодження штампована, з великою кількістю перегородок, що може негативно вплинути на рівень і характер шуму. На бічних гранях є чорні наклейки, які органічно вписуються в зовнішній вигляд блоку. На верхній стороні розташована наклейка з технічними характеристиками.

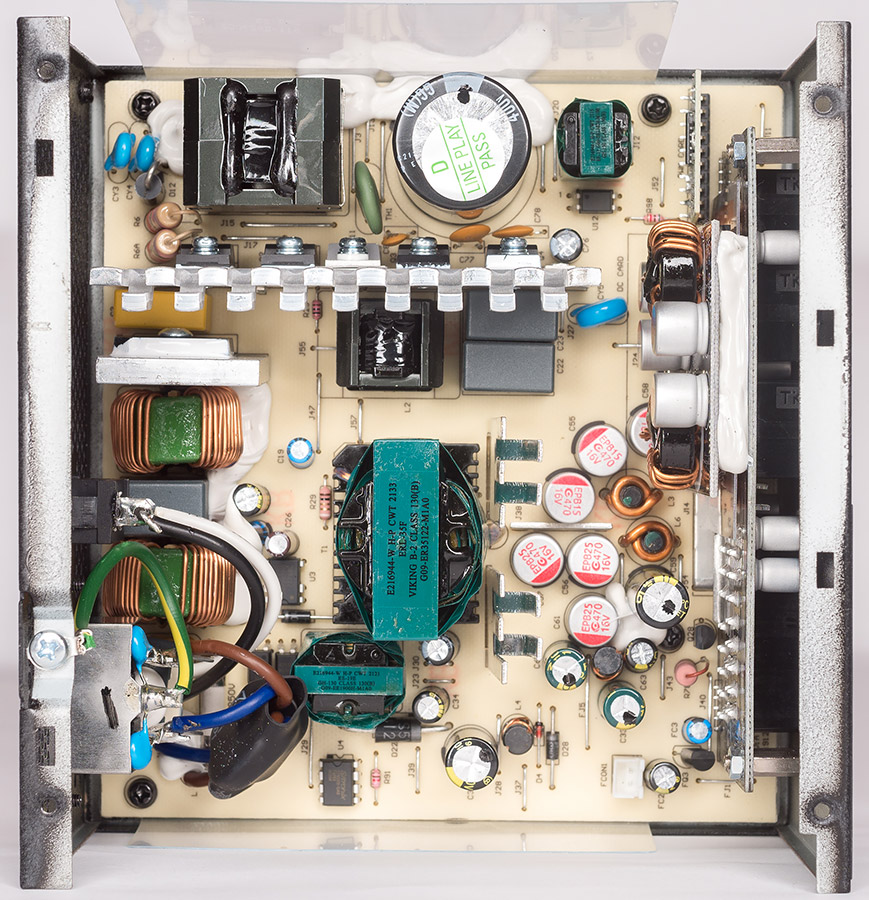

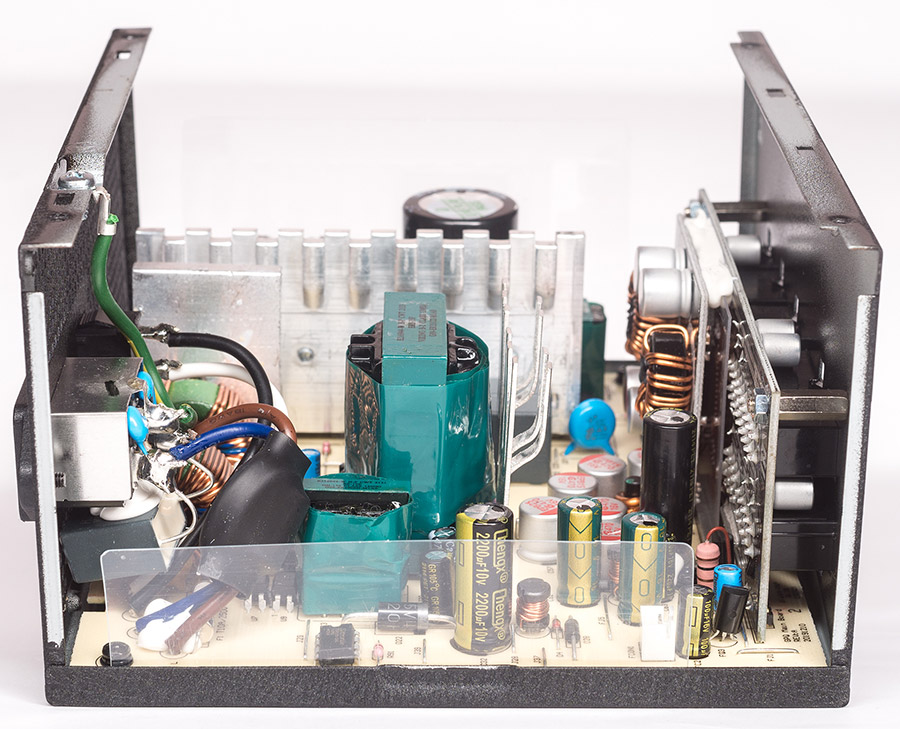

Блок побудований на сучасній платформі CWT: з активним коректором коефіцієнта потужності (APFC) та з широким діапазоном вхідної напруги, з силовим резонансним LLC-перетворювачем та синхронним випрямлячем по лінії +12 В, а також DC/DC-перетворювачами для ліній +5 В та +3,3 В. Аналогічна схемотехніка використовується у «золотих» джерелах живлення.

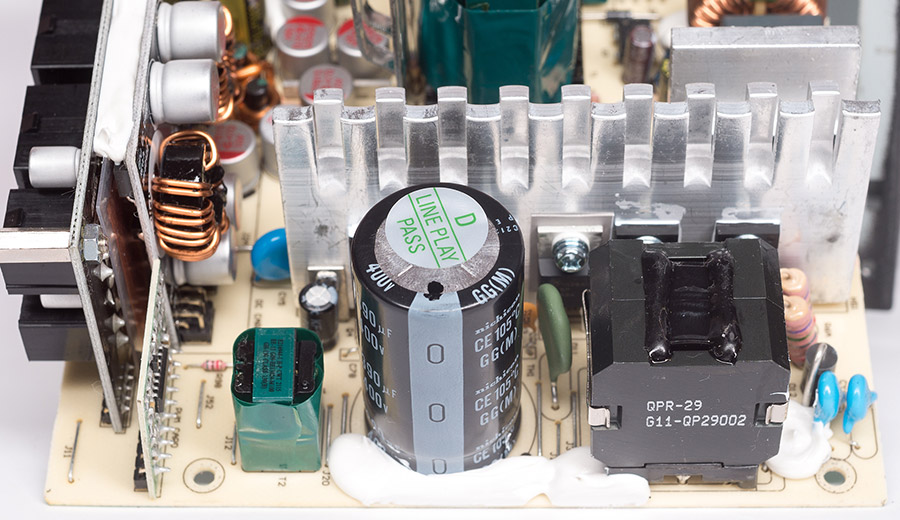

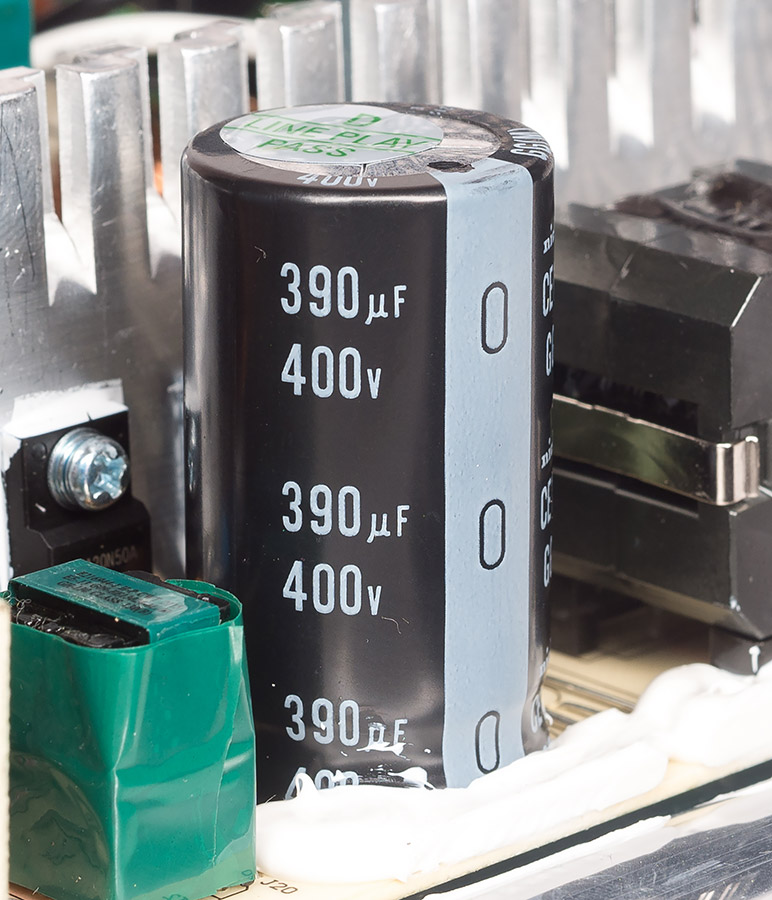

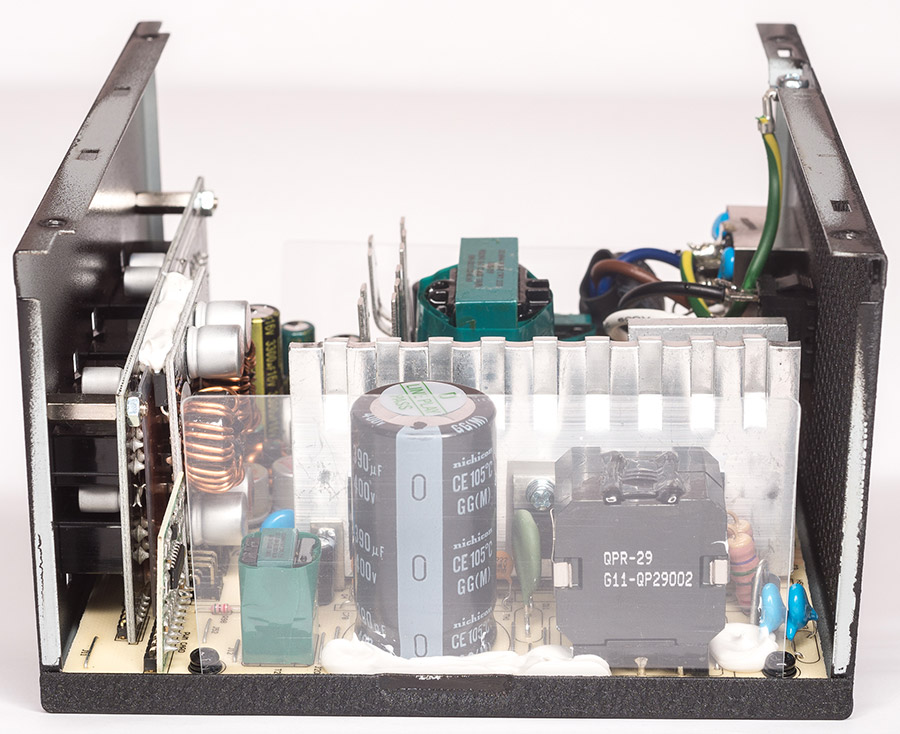

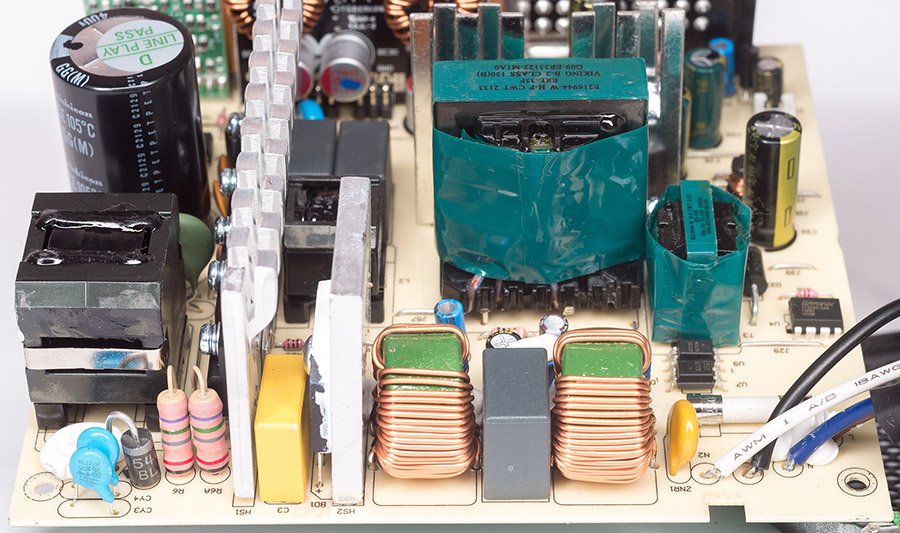

На вході розпаяно повноцінний фільтр імпульсних перешкод, частина його елементів знаходиться на мережевому роз'ємі. Вхідний випрямляч охолоджується невеликим окремим радіатором, коректором коефіцієнта потужності керує мікросхема CM6500UNX. Високовольтний фільтр виконаний на електролітичному конденсаторі ємністю 390 мкФ і напругою 400 В з робочою температурою 105 °C виробництва фірми Nichicon.

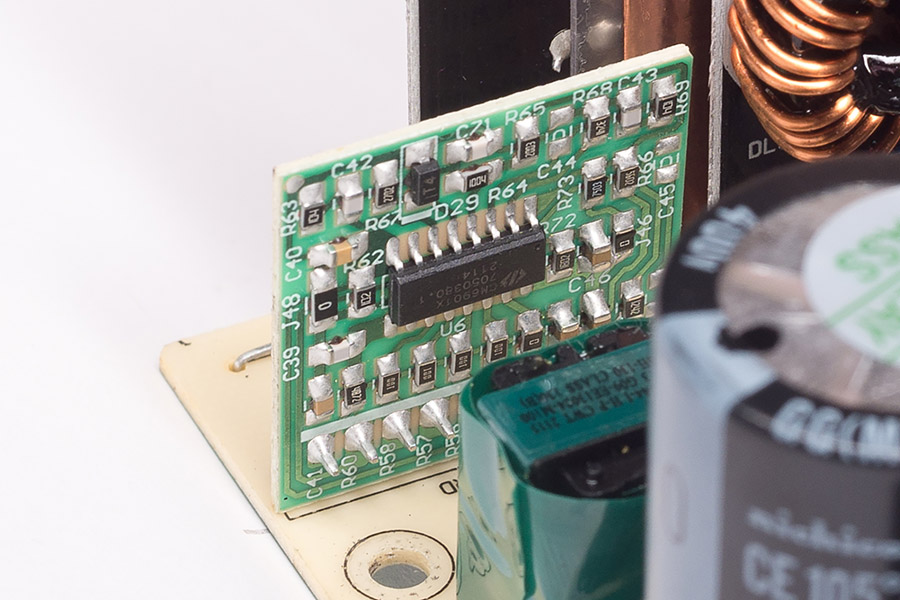

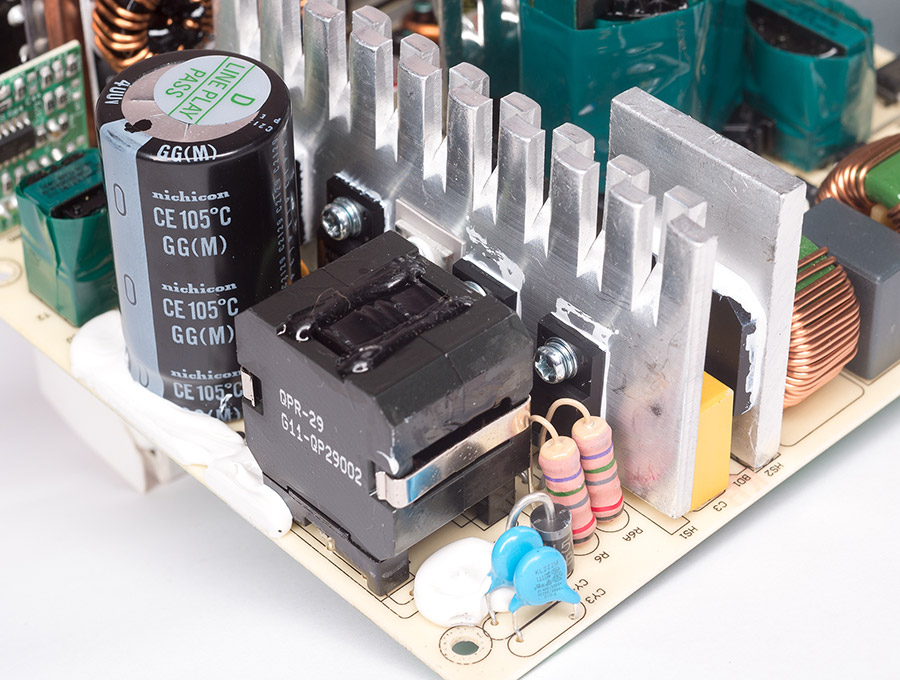

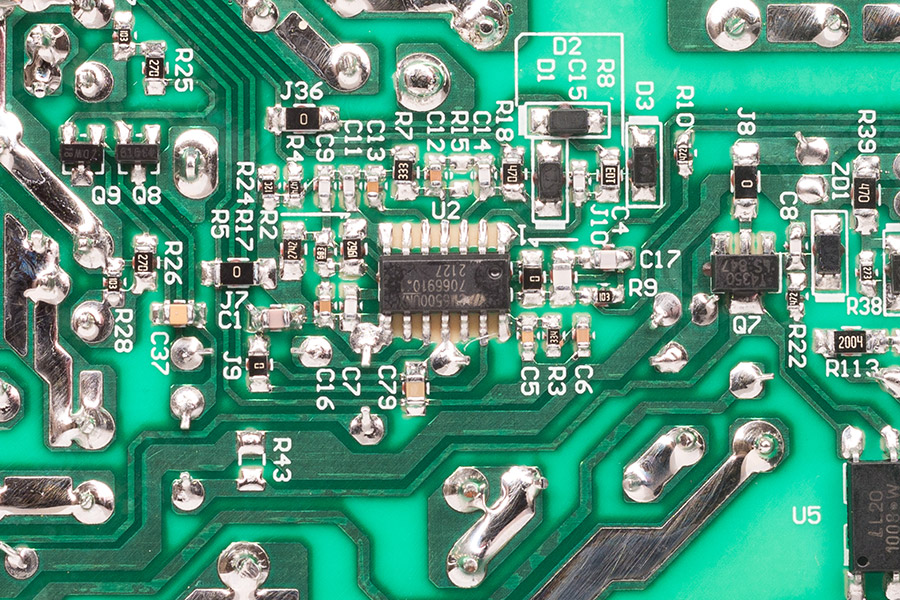

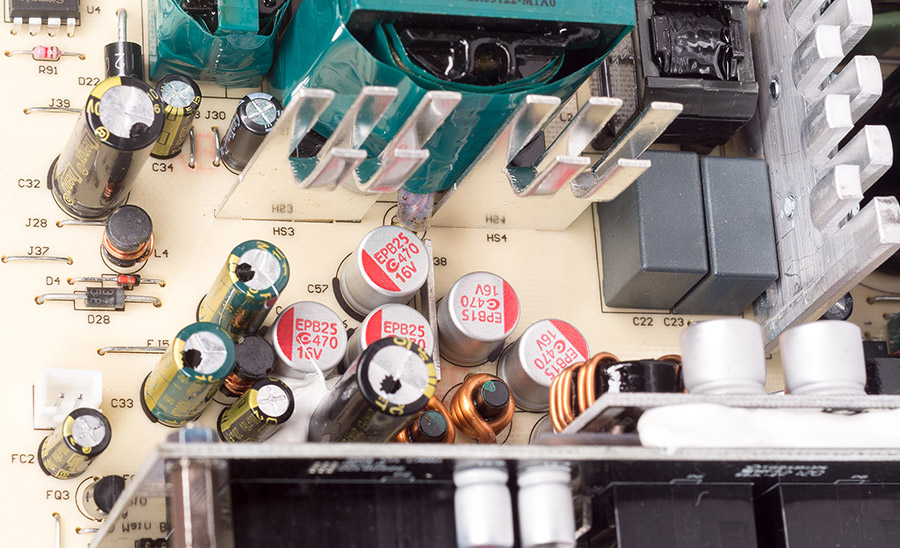

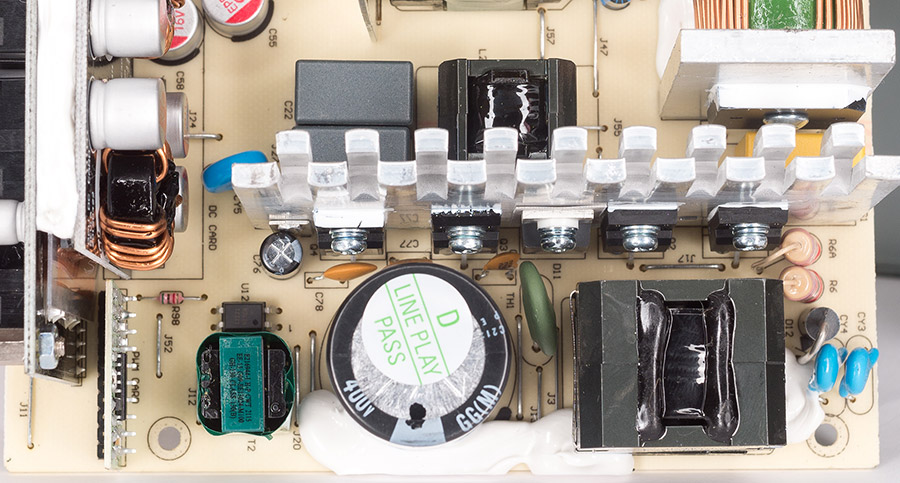

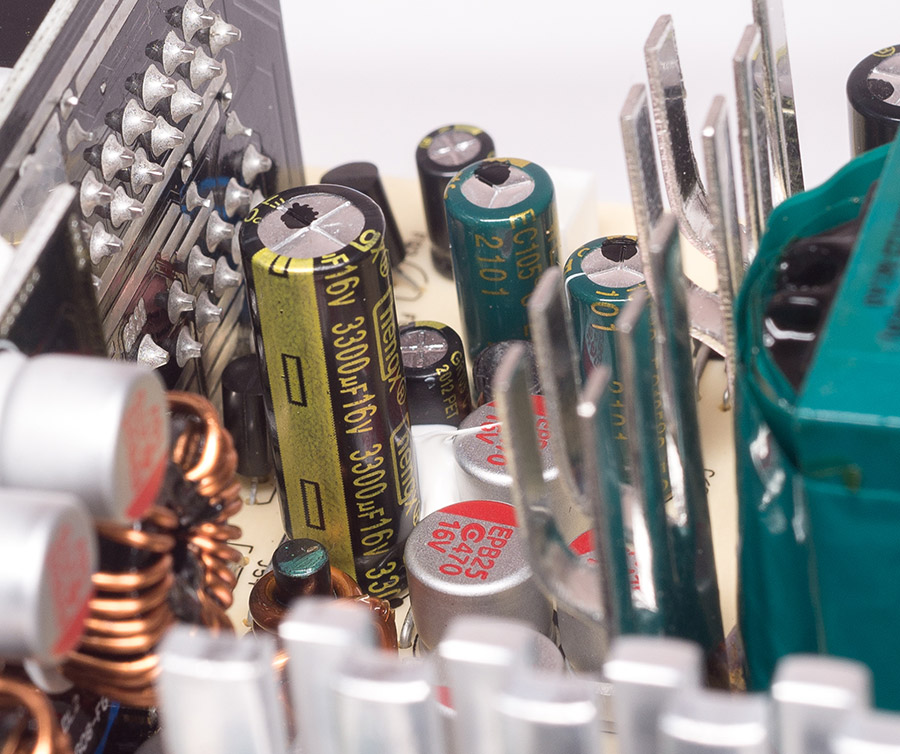

Пара силових транзисторів PTA20N50A (20 А, 500 В) резонансного LLC-перетворювача встановлені на загальний радіатор з елементами APFC, керує перетворювачем мікросхема CM6901X, яка розташована на окремій маленькій платі. Синхронний випрямляч виконаний на чотирьох транзисторах AP4N2R6 (150 А, 40, 2,6 мОм), які розпаяні на основній платі, за їх охолодження відповідають дві пластини, впаяні поруч. Вихідну напругу фільтрують шість полімерних конденсаторів номіналом 470 мкФ 16 В і електролітичний конденсатор з характеристиками 3300 мкФ 16 В 105 °C виробництва ChengX.
За живлення ліній +3,3 В та +5 В відповідає понижувальний DC/DC-перетворювач, зібраний на окремій платі. На ній встановлені пара полімерних конденсаторів на 470 мкФ 16 В у вхідному ланцюгу перетворювача, на виході розташовані пара дроселів і пара полімерних конденсаторів ємністю 1500 мкФ і робочою напругою 6,3 В. Тип контролера і силових ключів розглянути не вдалося, задня сторона плати прикрита екраном.
На платі підключення модульних кабелів встановлені полімерні конденсатори для додаткової фільтрації вихідних напруг: шість на 470 мкФ 16 В і сім на 560 мкФ 6,3 В.

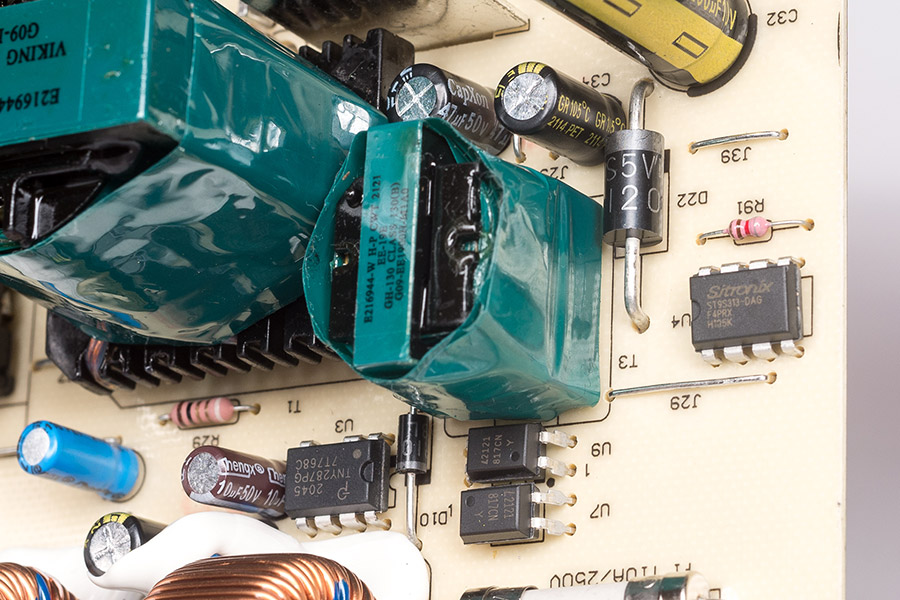

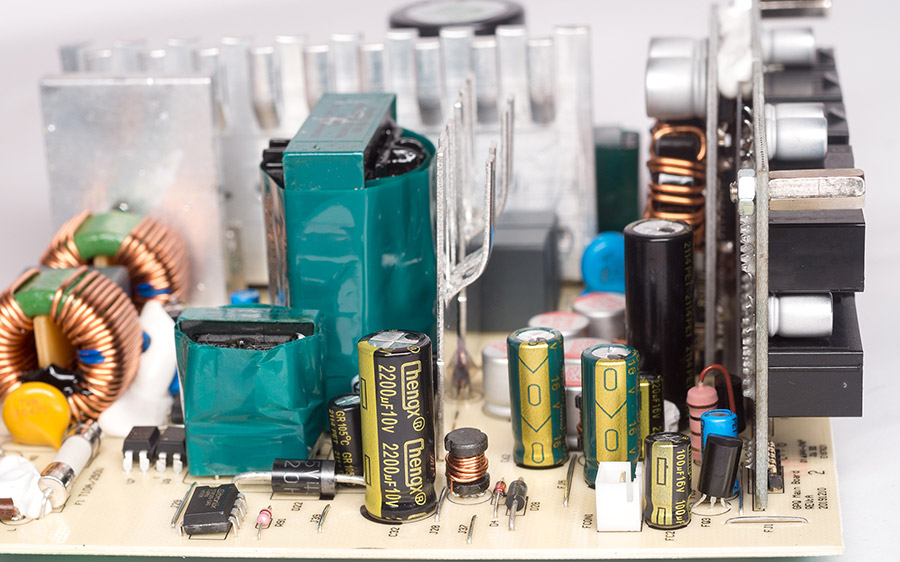

Перетворювач живлення режиму очікування виконаний на ШІМ-контролері TNY287PG, на його виході встановлений електролітичний Low ESR конденсатор ємністю 2200 мкФ та напругою 10 В з робочою температурою 105 °C виробництва ChengX. Всі інші конденсатори в блоці також від ChengX та CapXon. Стежить за вихідною напругою супервізор ST9S313-DAG від Sitronix.
За охолодження компонентів блоку відповідає вентилятор типорозміру 120х120х25 мм із маркуванням HA1225H12F-Z (12 В, 0,58 A) та двоконтактним підключенням. Вентилятор керується автоматично залежно від температури транзисторів синхронного випрямляча по лінії +12 В. Після включення блоку на «холодну» вентилятор працював на 750 обертах за хвилину і майже не шумів, зі зростанням температури він повинен плавно збільшувати швидкість до максимальних 2200 об/хв.
Монтаж та лютування якісні, плата нормально відмита від флюсу.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А, всі контакти для підключення кабелів блоку живлення з однаковою напругою включені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Оберти вентилятора замірялися тахометром Uni-T UT372. Для кожної лінії живлення встановлювався необхідний струм і вимірювалася напруга на контактах навантаження для обліку втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 120 Вт.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12 V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,12 | 0 | 5,02 | 75,3 | 3,32 | 46,5 | 121,8 |
| 10 | 12,12 | 121,2 | 5,02 | 75,3 | 3,32 | 46,5 | 243 |
| 20 | 12,12 | 242,4 | 5,02 | 75,3 | 3,32 | 46,5 | 364,2 |
| 30 | 12,11 | 363,3 | 5,02 | 75,3 | 3,32 | 46,5 | 485,1 |
| 40 | 12,10 | 484 | 5,02 | 75,3 | 3,32 | 46,5 | 605,8 |
| 50 | 12,09 | 604,5 | 5,01 | 75,1 | 3,31 | 46,3 | 725,9 |
| 55 | 12,09 | 665 | 5,01 | 75,1 | 3,31 | 46,3 | 786,4 |
За результатами тесту маємо відмінну стабілізацію по всіх лініях, що вже стало нормою для всіх сучасних блоків із незалежною стабілізацією. Можуть бути відмінності між блоками тільки від якості проводів, в цьому випадку кабелі досить якісні, просаджування мінімальні.
Перевірка здатності навантажень ліній +5V і +3,3V була зроблена при постійному навантаженні на +12V для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,34 | 0 | 5,03 | 15 | 12,12 |
| 0 | 3,34 | 5 | 5,02 | 15 | 12,12 |
| 0 | 3,34 | 10 | 5,02 | 15 | 12,12 |
| 0 | 3,34 | 15 | 5,01 | 15 | 12,12 |
| 5 | 3,33 | 0 | 5,03 | 15 | 12,12 |
| 10 | 3,32 | 0 | 5,03 | 15 | 12,12 |
| 15 | 3,31 | 0 | 5,03 | 15 | 12,12 |
| 15 | 3,32 | 15 | 5,01 | 15 | 12,12 |
За результатами тесту маємо хорошу стабілізацію по лініях +3,3V та +5V, перекоси навантаження майже не впливають на вихідну напругу.
Тест ефективності блоку проводився при напрузі близько 230 В.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 187 | 0,93 | 234 | 86 |
| 50 | 375 | 1,76 | 234 | 91 |
| 75 | 562 | 2,71 | 233 | 89 |
| 100 | 750 | 3,76 | 232 | 86 |
Ефективність даного пристрою укладається з хорошим запасом у стандарт 80 Plus Bronze для напруги 230 В, тому що в даній конструкції маємо трохи здешевлену версію бюджетного «золотого» блоку.
Тест на нагрівання компонентів блоку живлення проводився при температурі повітря в приміщенні 21 °C за допомогою панелі Scythe Kaze Master Pro, датчики якої були закріплені на основних компонентах блоку. Блок навантажувався на максимальну потужність і працював, поки температури не стабілізувалися. Наприкінці тесту показання температур фіксувалися, після цього знімалася кришка пристрою та проводилися виміри температур інших компонентів за допомогою мультиметра та його термопари. Результати тесту наведено на наступному фото плати блоку:
Температури компонентів загалом невисокі як для «бронзи», позначається сучасна схемотехніка. При тривалому максимальному навантаженні швидкість вентилятора охолодження піднялася до 2020 оборотів за хвилину, при цьому блок був трохи шумніший за інших вентиляторів тестового стенда. У корпусі ПК температури та шум будуть іншими, все залежатиме від розташування блоку, продуваності корпусу та температури в приміщенні.
Висновки
Протестований Chieftronic BDK-750FC видає всі заявлені характеристики з хорошим запасом, побудований на сучасній платформі, яку зазвичай використовують у «золотих» блоках живлення, має відмінні показники стабільності вихідної напруги, досить якісні дроти, непоганий дизайн, і навіть один японський конденсатор. Якість збірки добра, але елементна база бюджетна, включаючи решту конденсаторів. Проте виробник дає гарантію 60 місяців, мабуть, із не дуже високим нагріванням навіть китайські конденсатори живуть досить довго. Цей блок нормально підійде для бюджетних та середньорівневих систем — у такому режимі нагрівання та рівень шуму будуть відносно невисокими, і блок без проблем відпрацює заявлений гарантійний термін.
