Сьогодні в нас на тестуванні блок живлення MSI MEG Ai1300P PCIE5 потужністю 1300 Вт із сертифікатом 80 PLUS Platinum — флагманська модель лінійки MEG. Блок стандарту ATX 3.0 із живленням відеокарт PCIe 5.0 до 600 Вт через один кабель. Виробник обіцяє всі конденсатори японського виробництва та дає гарантію 10 років. Подивимося, наскільки він гарний.
MSI MEG Ai1300P PCIE5
| Виробник | MSI |
|---|---|
| Модель | MEG Ai1300P PCIE5 |
| Потужність, Вт | 1300 |
| Сертифікат енергоефективності | 80 PLUS Platinum |
| Формфактор | ATX |
| Схема підключення кабелів | Модульна |
| Потужність каналу +12V, Вт (А) | 1300 (108,33) |
| Потужність каналу +5V, Вт (А) | 125 (25) |
| Потужність каналу +3,3V, Вт (А) | 82,5 (25) |
| Комбінована потужність +3,5V та +5V, Вт | 130 |
| Потужність каналу –12, Вт (А) | 3,6 (0,3) |
| Потужність каналу +5Vsb, Вт (А) | 15 (3) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240 |
| Частота мережевої напруги, Гц | 47–63 |
| Розмір вентилятора, мм | 120x120x25 |
| Тип вальниці | Гідродинамічна |
| Кількість кабелів/роз'ємів для CPU | 2/2 EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E | 7/8 (6+2) |
| Кількість кабелів/роз'ємів для PCI-E 5.0 | 1/1 (16) |
| Кількість кабелів/роз'ємів для SATA | 4/16 |
| Кількість кабелів/роз'ємів для IDE | 1/4 |
| Кількість кабелів/роз'ємів для FDD | 1/1 |
| Захисні функції | OCP / OVP / OPP / OTP / SCP / UVP |
| Розміри (ШхВхГ), мм | 150 x 86 x 160 |
| Гарантія, міс | 120 |
| Ціна, грн | 14 899 |

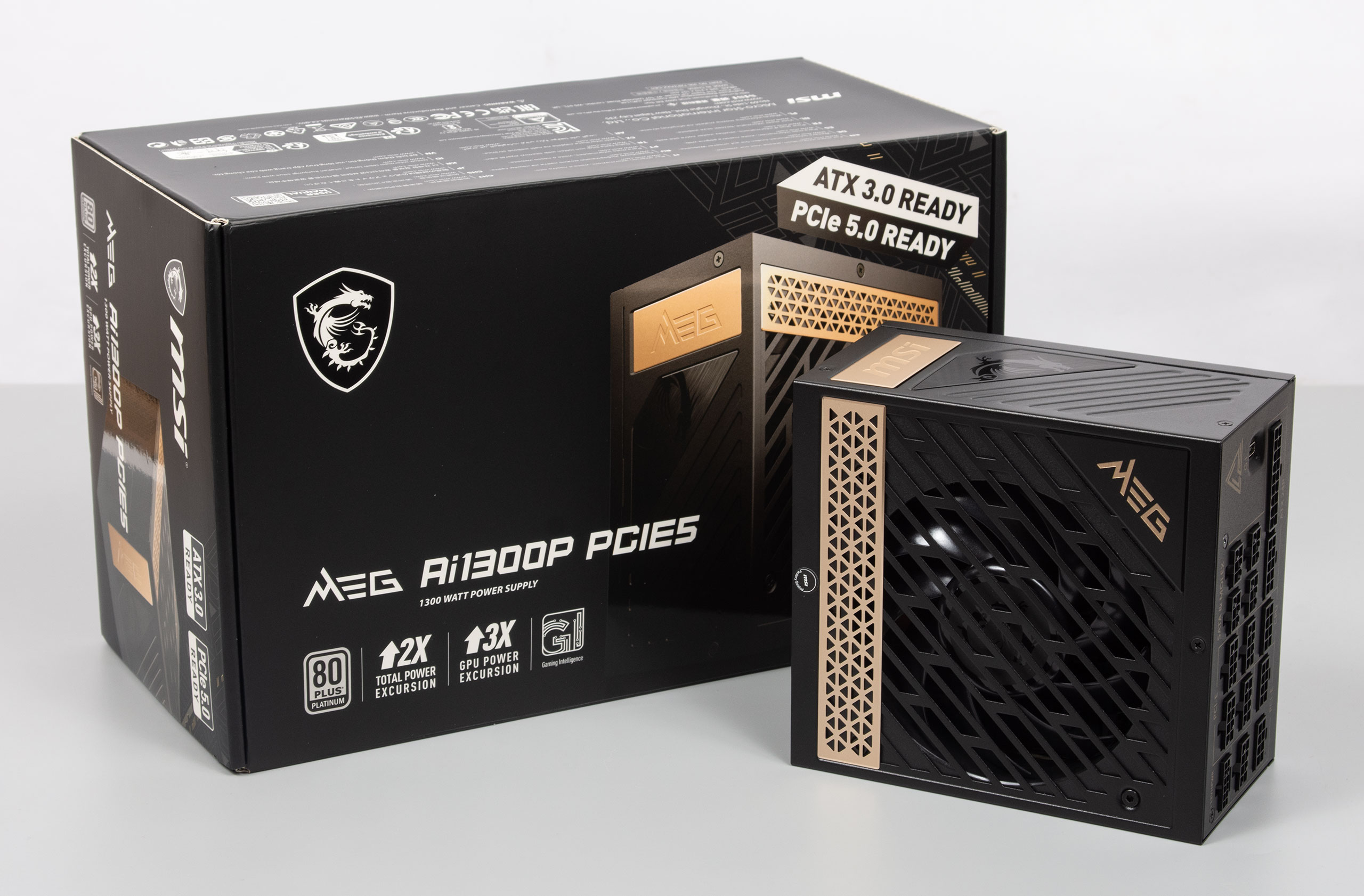

Блок живлення упакований у чорну коробку середніх розмірів, на передній грані якої є фото пристрою, на задній — його технічні характеристики та інформація про комплект кабелів.

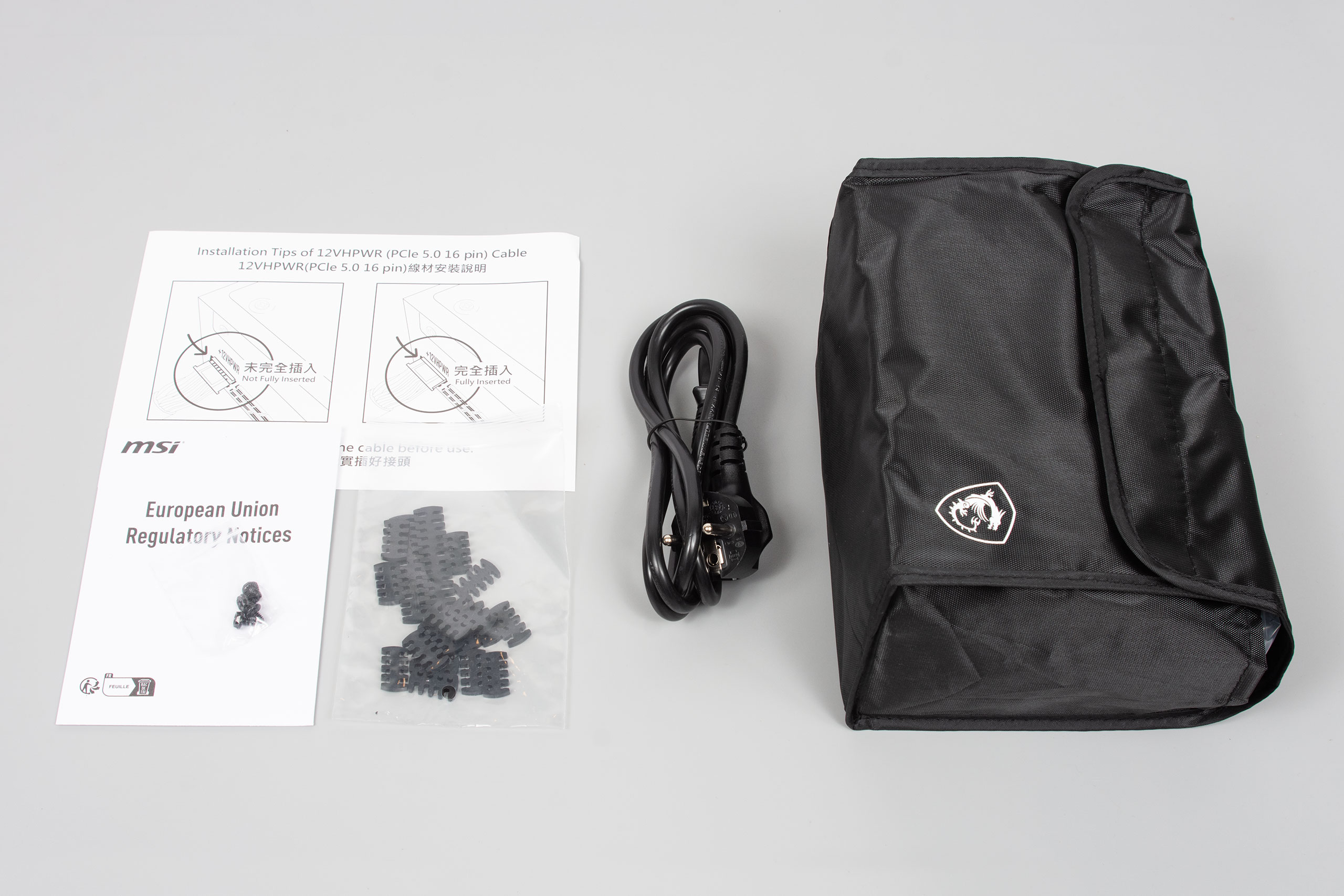

У комплект постачання входить мережевий кабель, модульні дроти в окремому чохлі, пакет із кріпленням, пластикові гребінки для укладання проводів та інструкція.

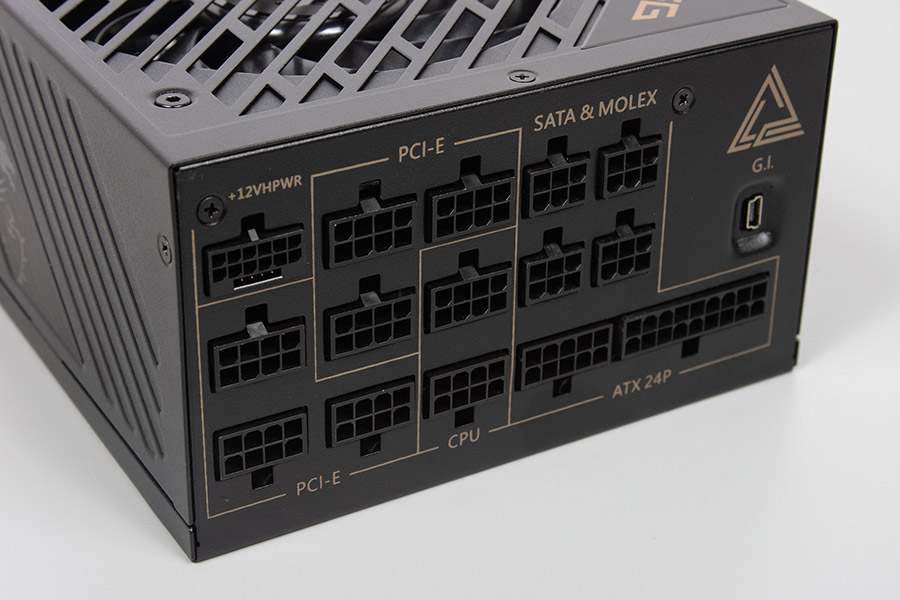

Блок живлення має модульну конструкцію, тому кабелі відстібаються. Їх кількість та довжина наступні:
- один для живлення материнської плати (60 см);
- один з одним 8-контактним (4+4) роз'ємом для живлення процесора (70 см);
- один з одним 8-контактним нерозбірним роз'ємом для живлення процесора (70 см);

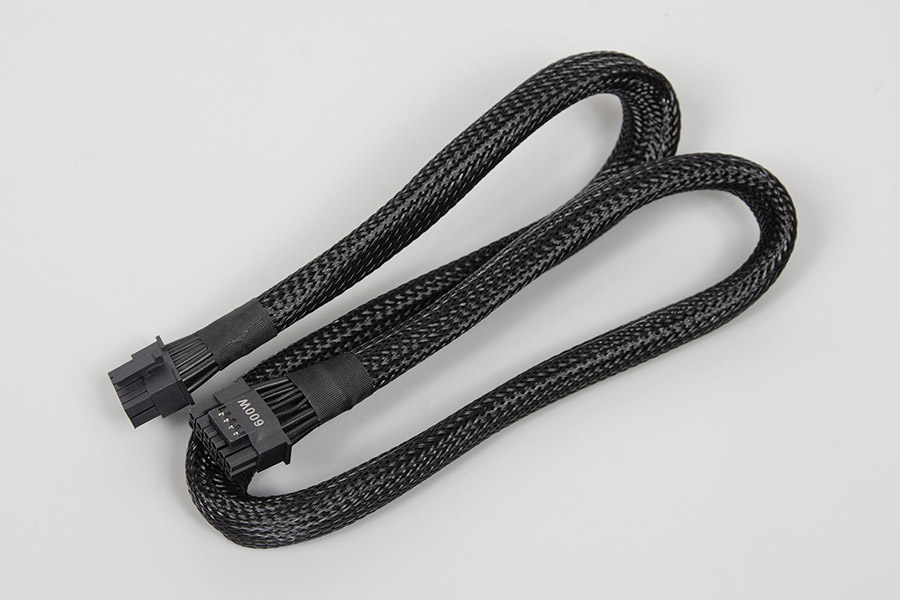

- один 12VHPWR з одним 16-контактним роз'ємом для живлення відеокарти PCIe 5.0 600 Вт (60 см);

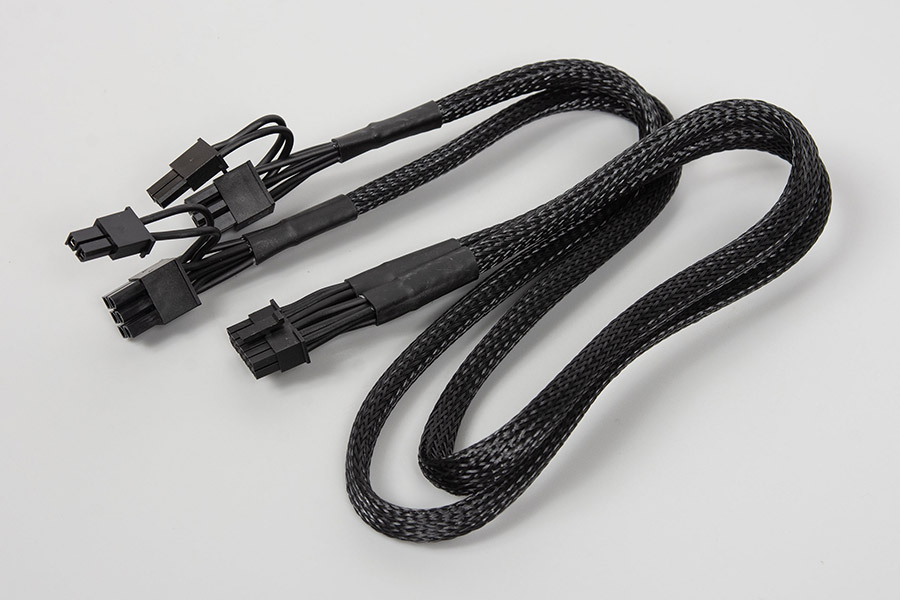

- один 12VHPWR з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCIe (60+60 см);
- шість з одним 8-контактним (6+2) роз'ємом для живлення відеокарти PCIe (60 см);

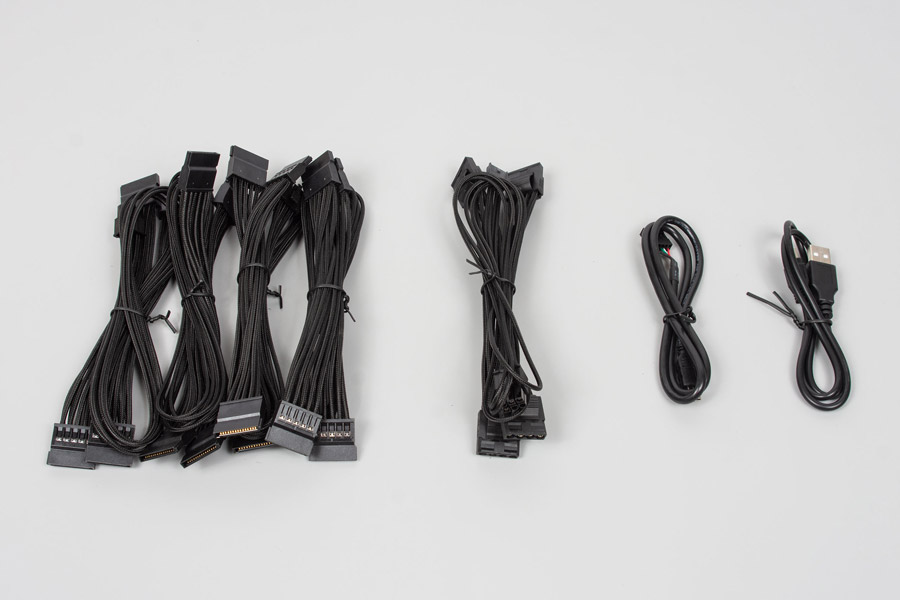

- чотири з чотирма роз'ємами живлення для SATA-пристроїв (50+15+15+15 см);
- один із чотирма роз'ємами для IDE-пристроїв та одним роз'ємом для FDD пристроїв (60+15+15 см);

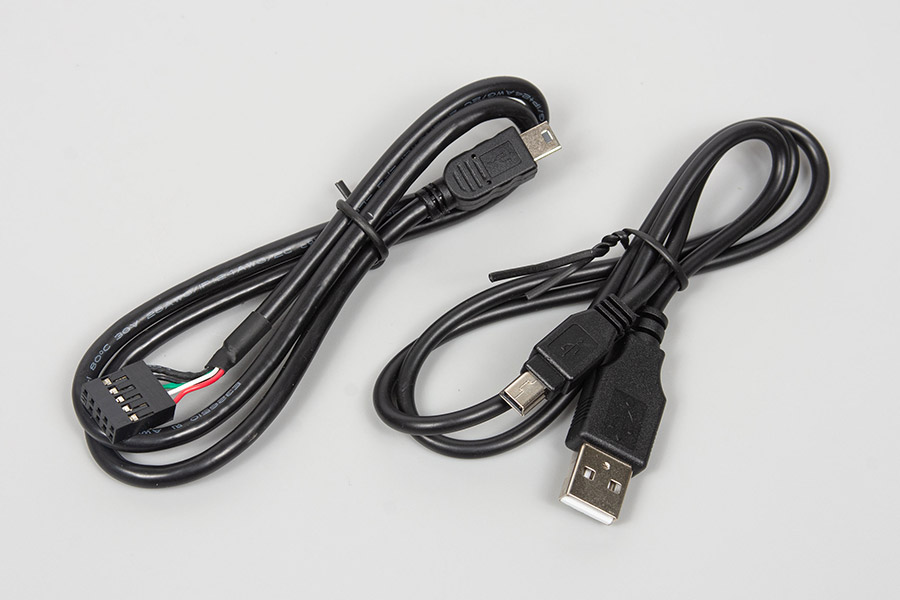

- кабель USB mini – JUSB для синхронізації із додатком MSI Center (60 см);
- кабель USB mini – USB-А для синхронізації з програмою MSI Center (60 см).

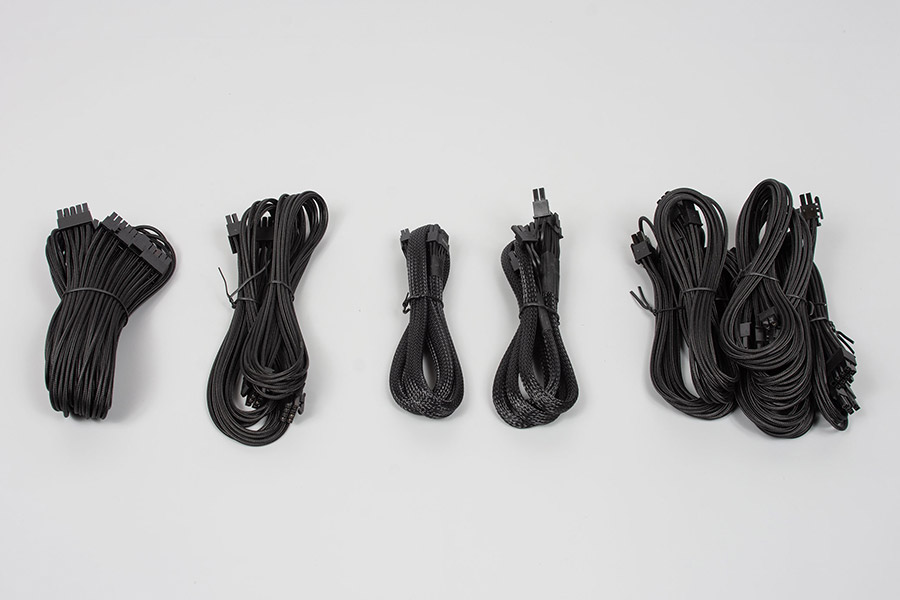

Кабелі виконані з дротів в індивідуальному тканинному обплетенні чорного кольору, тільки кабелі 12VHPWR виконані в нейлоновому обплетенні. У комплекті є пластикові гребінки для красивого укладання дротів. Довжина кабелів є достатньою для великих корпусів.
Блок може підключатися до системи через порт «GI» з конектором USB-mini для синхронізації з додатком MSI Center, що дає можливість керувати обертами вентилятора, відстежувати температуру, напругу та потужність вихідних ліній блоку. Також програма показує ефективність пристрою. Щоправда, мабуть, розрахункову, оскільки блок не контролює напругу та споживаний струм із мережі.

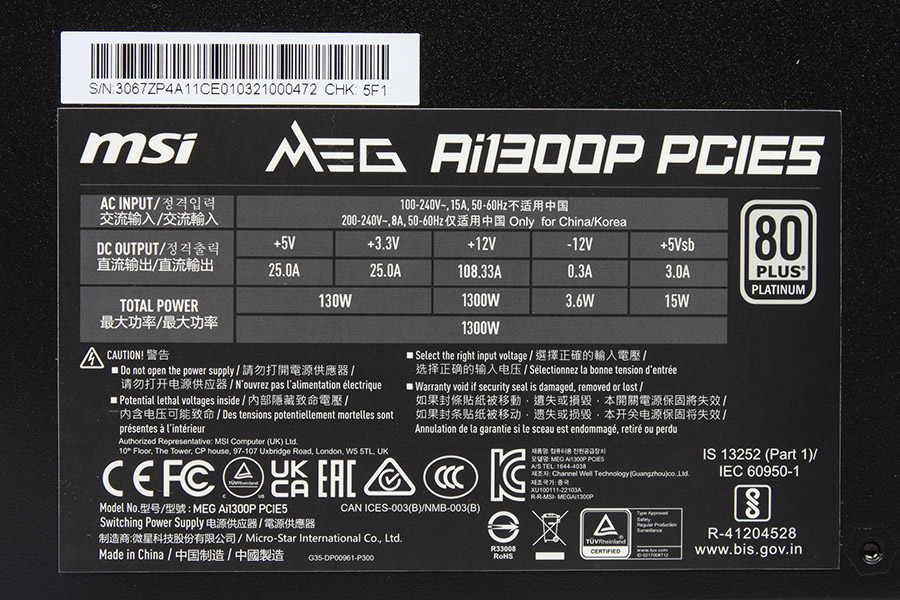

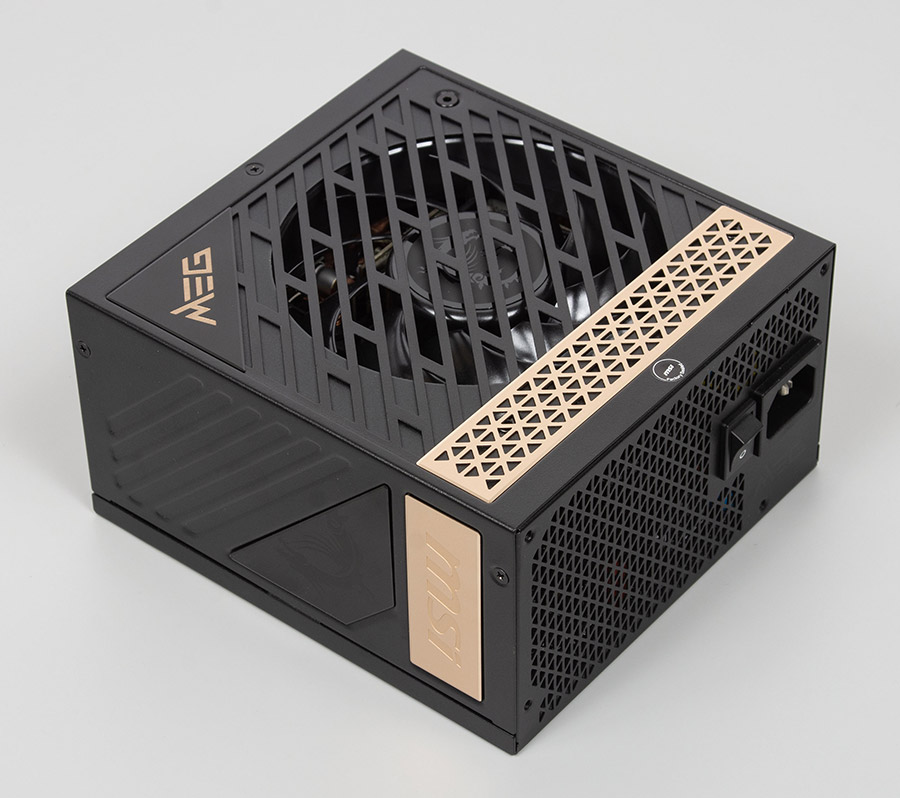

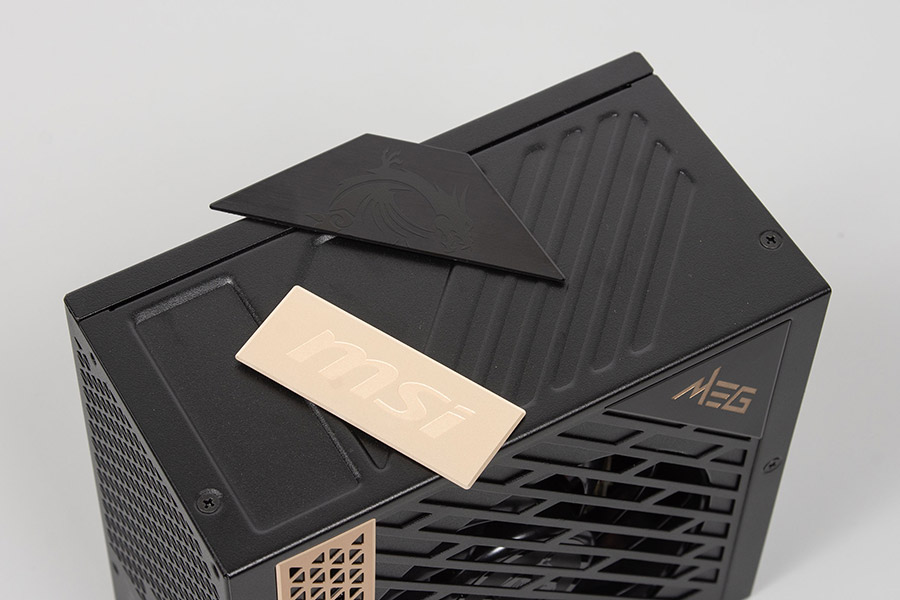

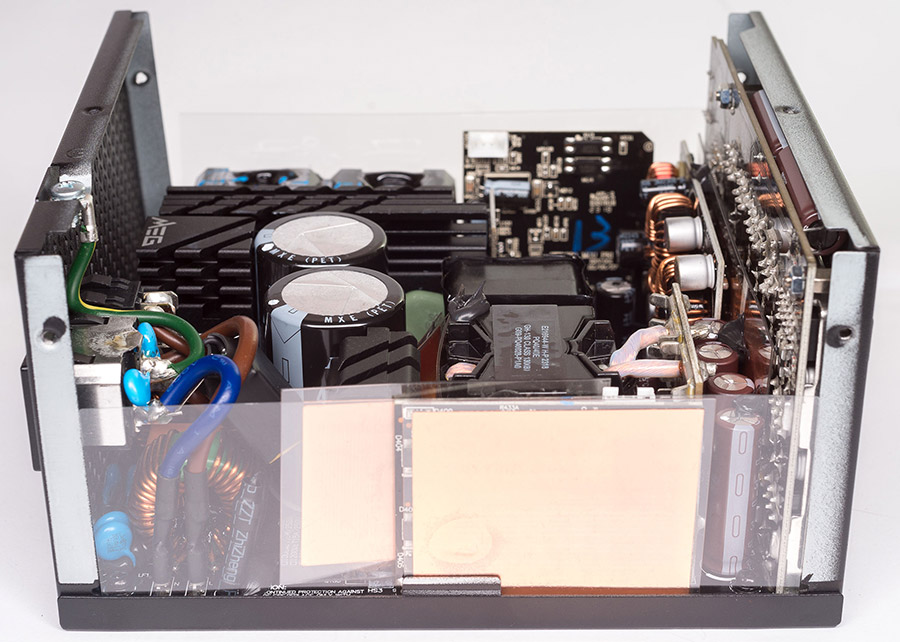

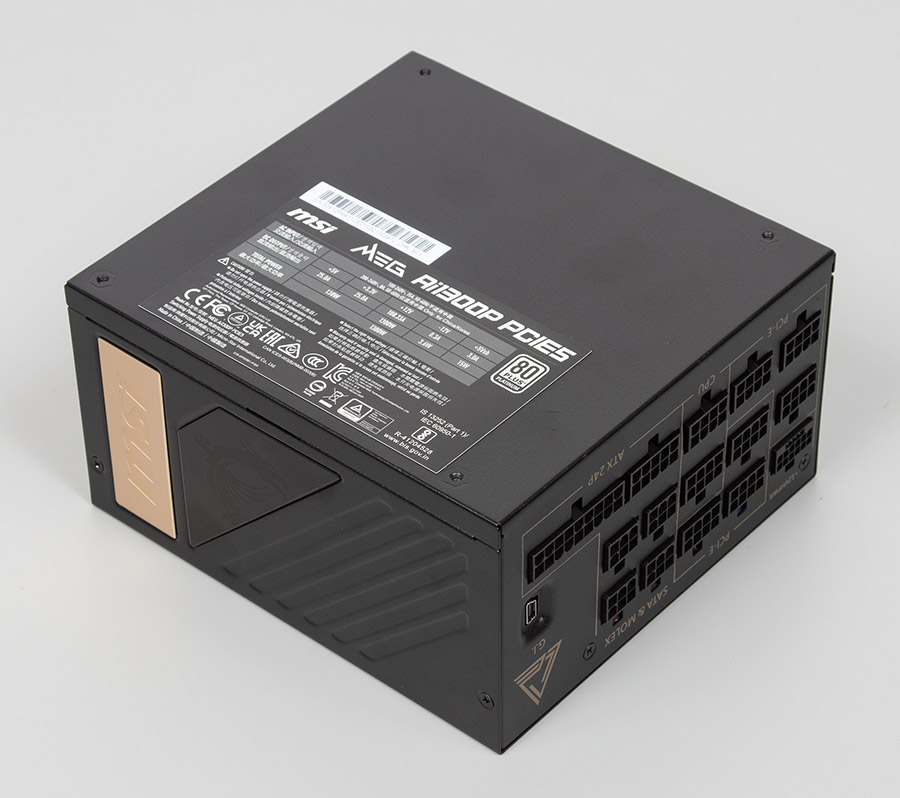

Корпус блоку виконаний зі сталі та покритий чорною порошковою фарбою. На бічних гранях є декоративні знімні елементи: чорні з драконом і позолочені з написом MSI. На верхній грані присутня наклейка із технічними характеристиками блоку. Решітка вентилятора штампована. Корпус досить компактний, як для потужності 1300 Вт.

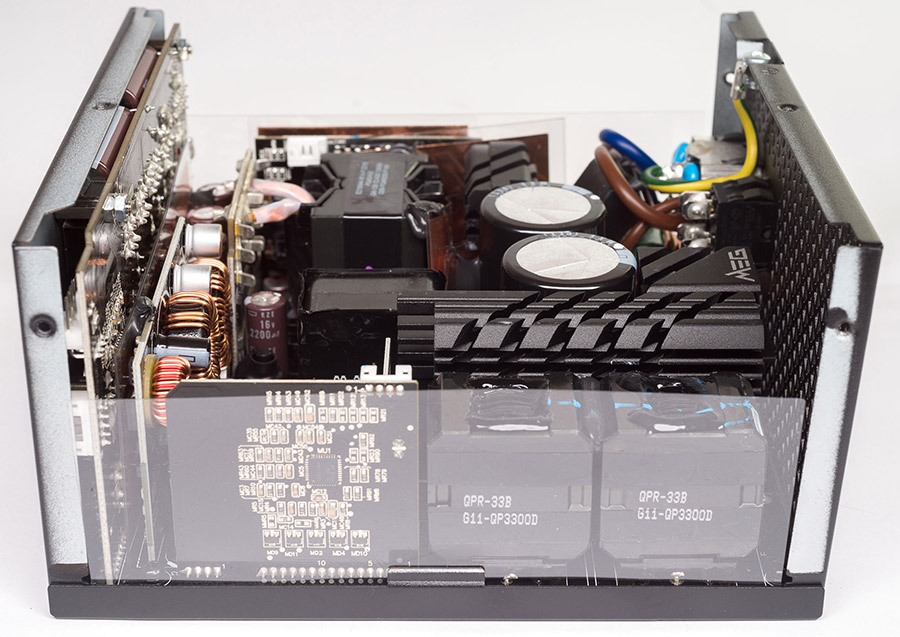

Блок має активний коректор коефіцієнта потужності (APFC) з широким діапазоном вхідної напруги 100–240 В, мостовий резонансний LLC-перетворювач по лінії +12 В з синхронним випрямлячем і DC/DC-перетворювачі для ліній +5 В та +3,3 В. Є цифрове керування APFC і перетворювачем по +12 В.

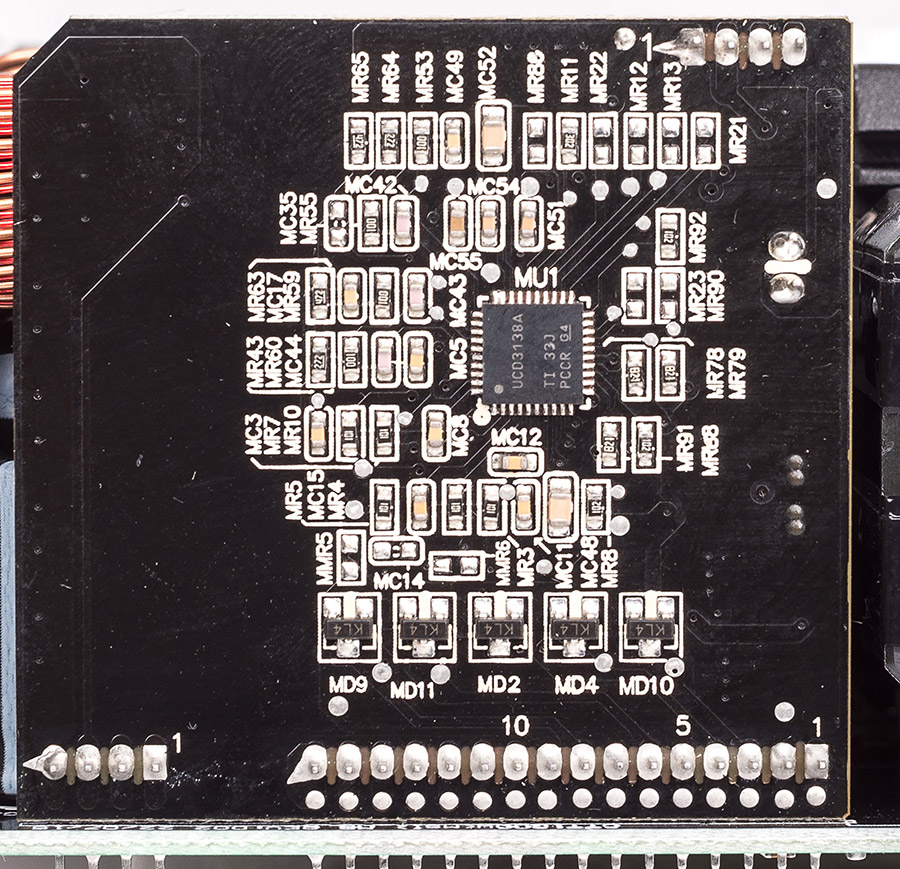

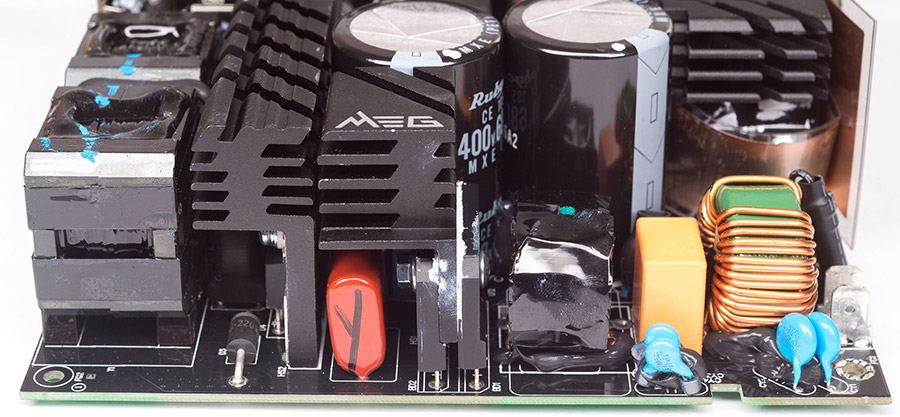

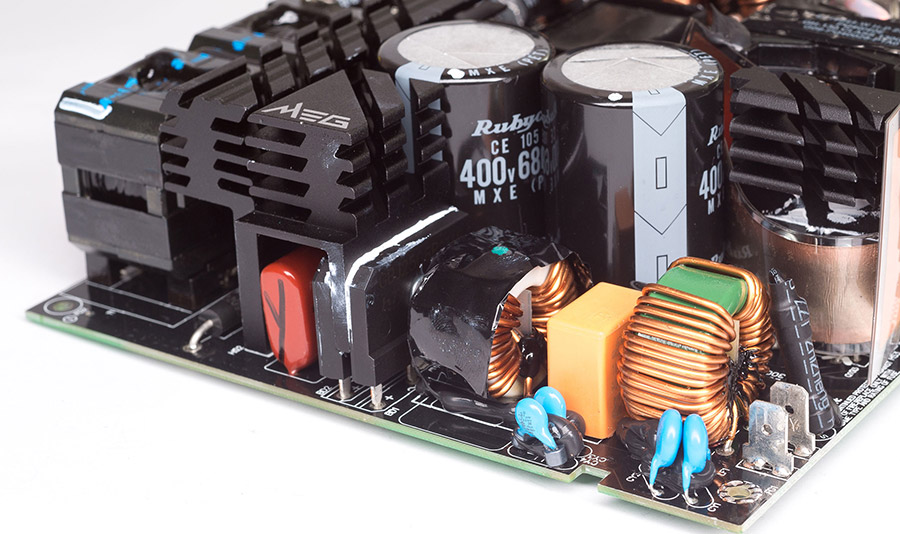

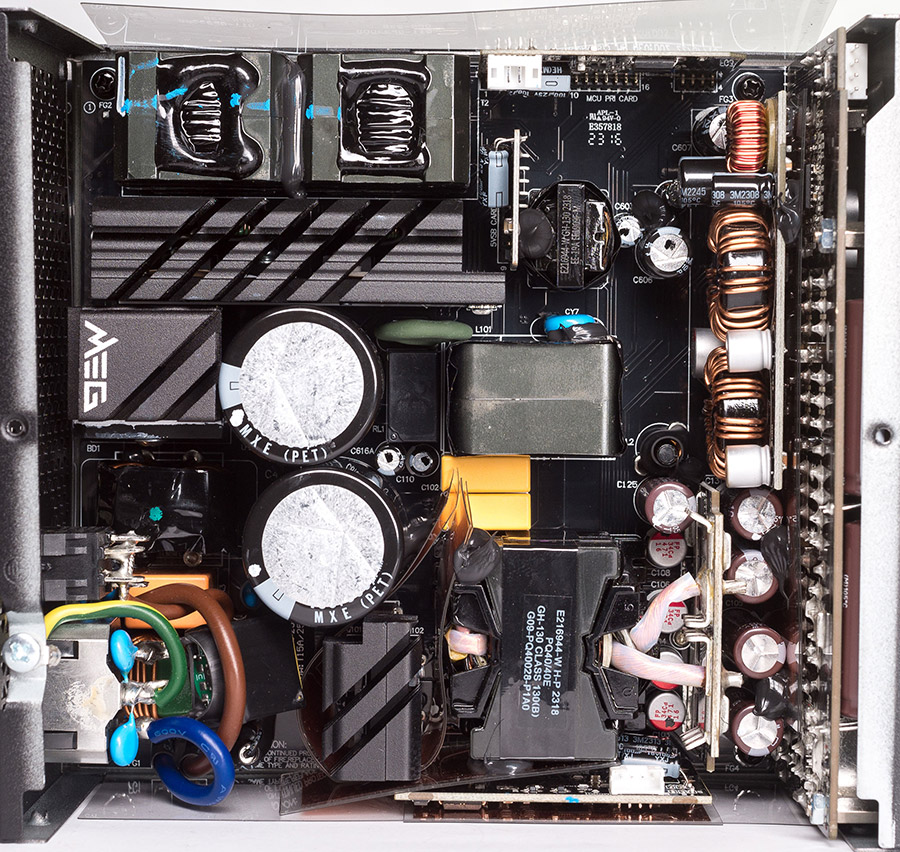

На основній платі розпаяно повноцінний фільтр імпульсних перешкод другого порядку, ще частина компонентів фільтра знаходиться на мережевому конекторі живлення. Вхідний випрямляч складається з двох діодних мостів GBJ2560P (25 А, 600 В), включених у паралель. Вони встановлені на окремий маленький радіатор. Поряд встановлений більший радіатор, на який закріплені силові компоненти APFC. Поруч із радіатором встановлена пара дроселів коректора — він двофазний і працює зі зсувом фаз для зменшення пульсацій. Кожен дросель навантажений на свій силовий транзистор та діод, їх тип розглянути не вдалося. Керує коректором високоінтегрований цифровий контролер UCD3138A, встановлений на окремій невеликій платі. Високовольтний фільтр виконаний на парі електролітичних конденсаторів ємністю 680 мкФ і напругою 400 В з робочою температурою 105 °C виробництва Rubycon. Загальна ємність фільтра становить 1360 мкФ.

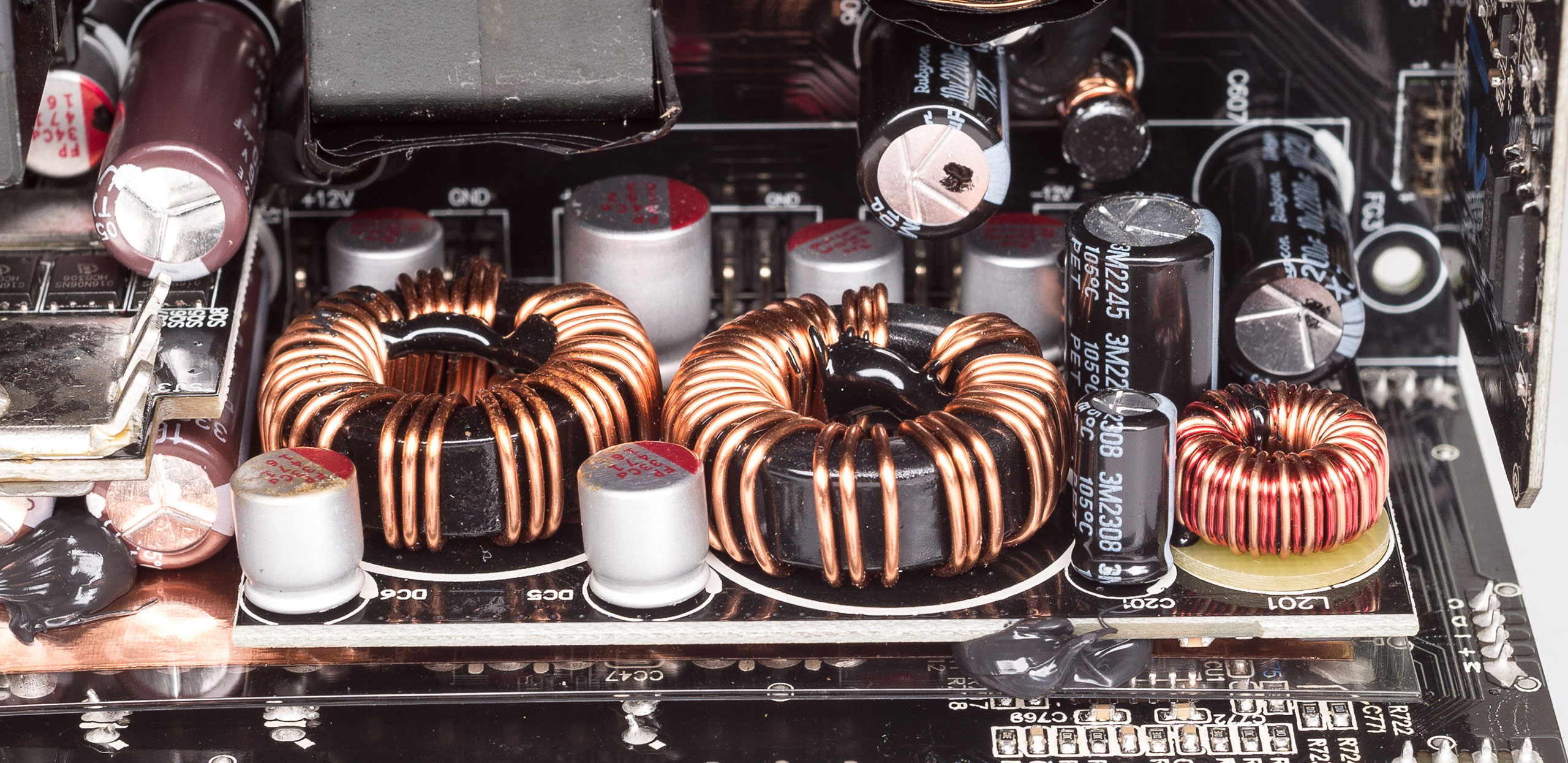

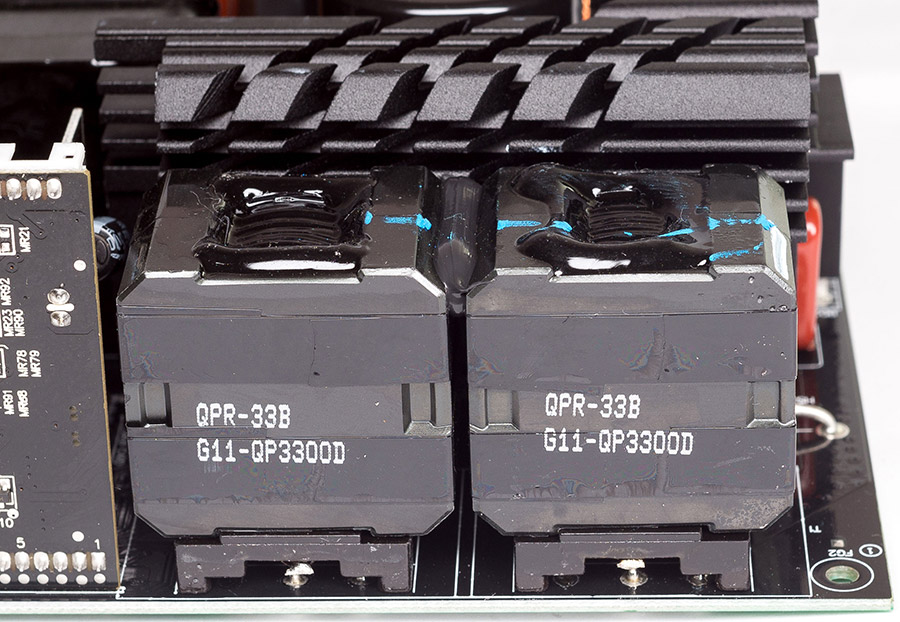

По лінії +12 В встановлений мостовий резонансний LLC-перетворювач. Керує силовим перетворювачем та синхронним випрямлячем цифровий контролер UCD3138A, як і в коректорі. Силові транзистори керуються через два ізольовані драйвери NSi6602BD. Чотири високовольтні силові транзистори AOTF29S50 (29 А, 500 В, 0,15 Ом) встановлені на окремому невеликому радіаторі. Синхронний випрямляч зібраний на окремій невеликій платі, на якій встановлено вісім транзисторів BSC016N06NS (225 А, 60, 1,6 мОм), за їх охолодження відповідають дві невеликі пластини, припаяні до цієї плати. Вихідну напругу лінії +12 В фільтрують чотири полімерні конденсатори ємністю 470 мкФ на 16 В і чотири електролітичні конденсатори ємністю 3300 мкФ на 16 В з робочою температурою 105 °C виробництва Nippon Chemi Con.

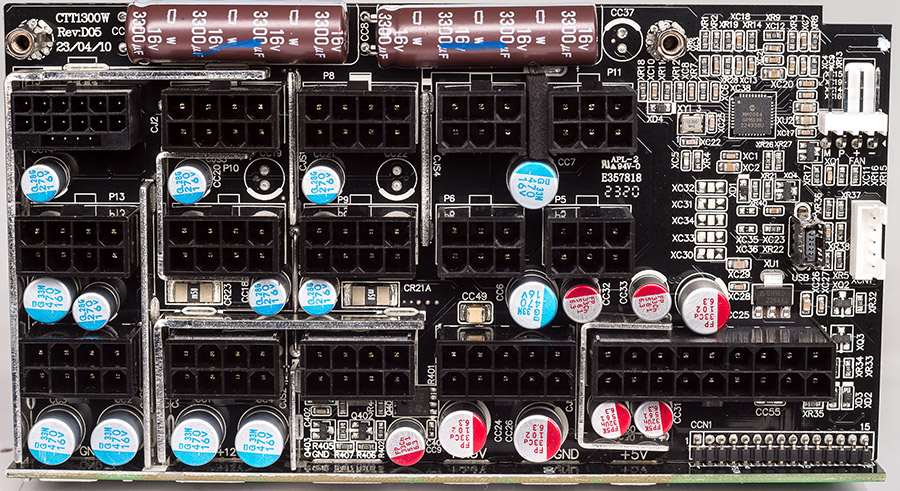

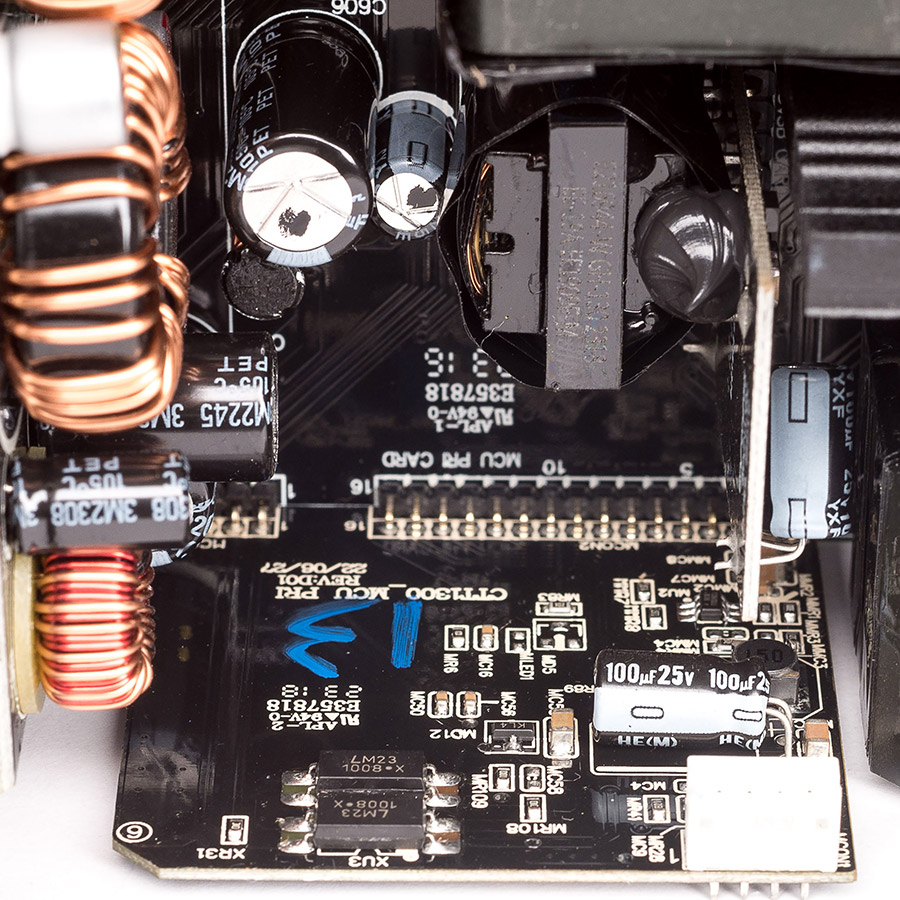

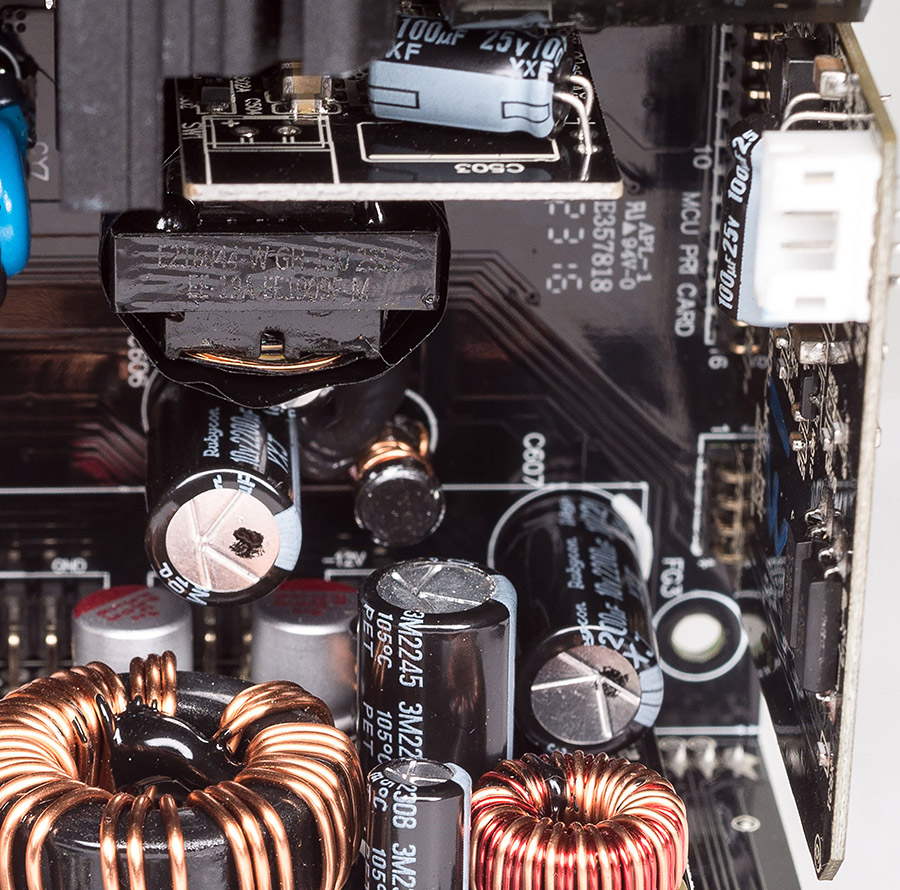

Для додаткової фільтрації лінії +12 В на платі підключення модульних кабелів встановлено ще пару електролітичних конденсаторів ємністю 3300 мкФ на 16 В (105 °C) виробництва Nippon Chemi Con і більше десятка полімерних конденсаторів різної ємності. На цій платі встановлений контролер з маркуванням MM0064 GPM036, який керує обертами вентилятора, вимірює температуру всередині блоку (в описі не вказують, де встановлений термодатчик), вихідні напруги та струми по всіх вихідних лініях блоку і може синхронізувати ці дані з фірмовим додатком MSI Center. Мабуть, він виконує ще й роль супервізора, тому що на основній платі не виявлено окремої мікросхеми моніторингу.

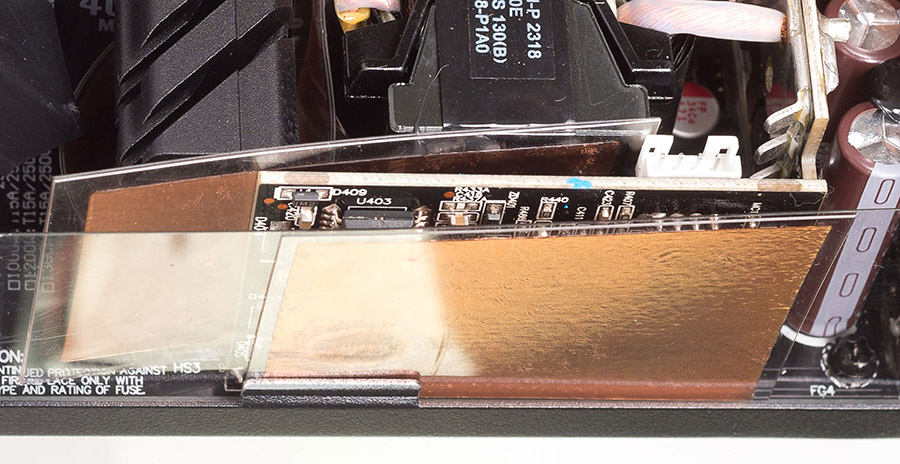

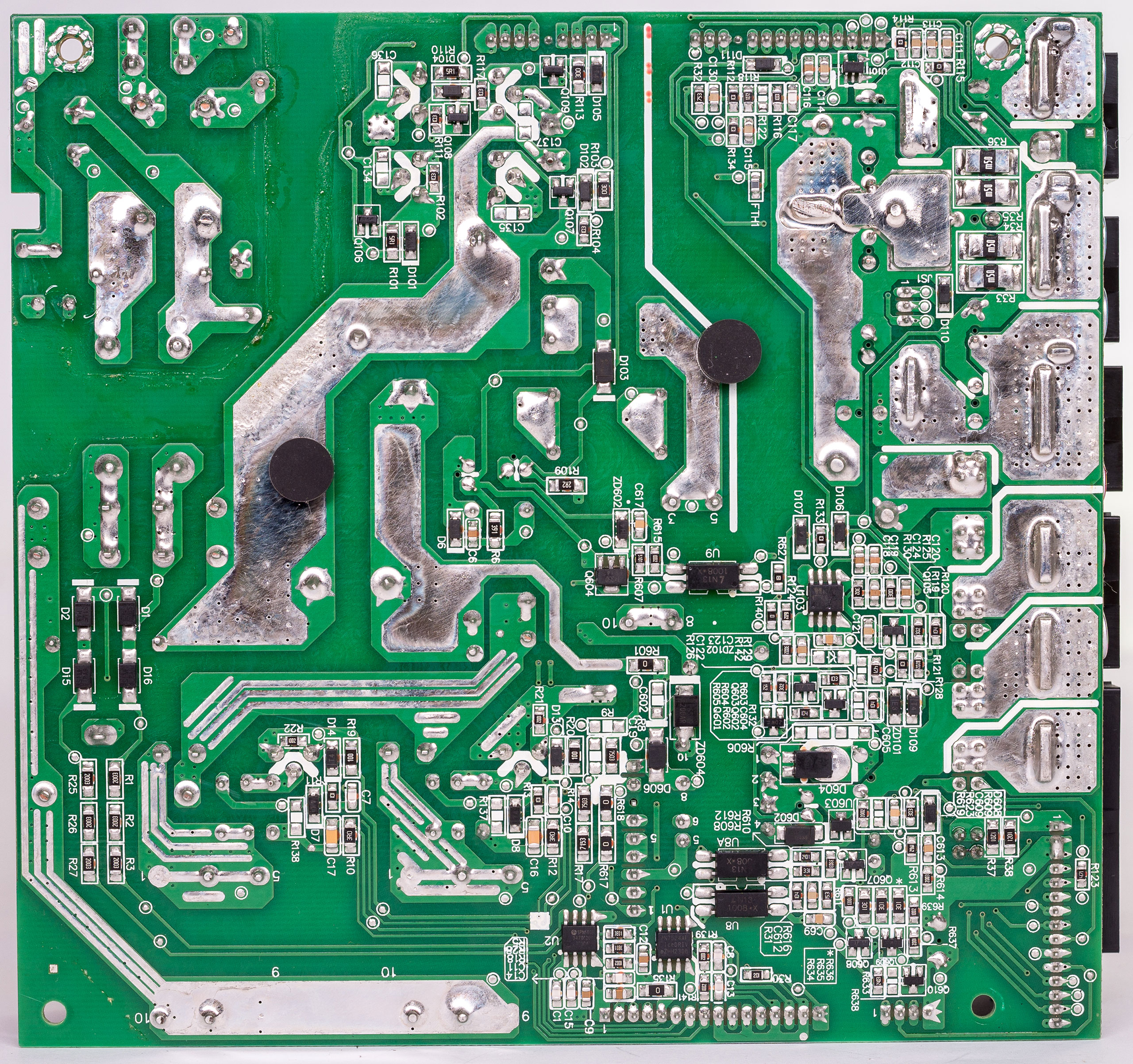

За живлення ліній +3,3 В та +5 В відповідає понижувальний DC/DC-перетворювач, зібраний на окремій платі, тип контролера і силових елементів розглянути не вдалося.
Перетворювач живлення режиму очікування виконаний на окремій невеликій платі (тип контролера розглянути не вдалося), в обв'язці встановлені конденсатори виробництва Rubycon.

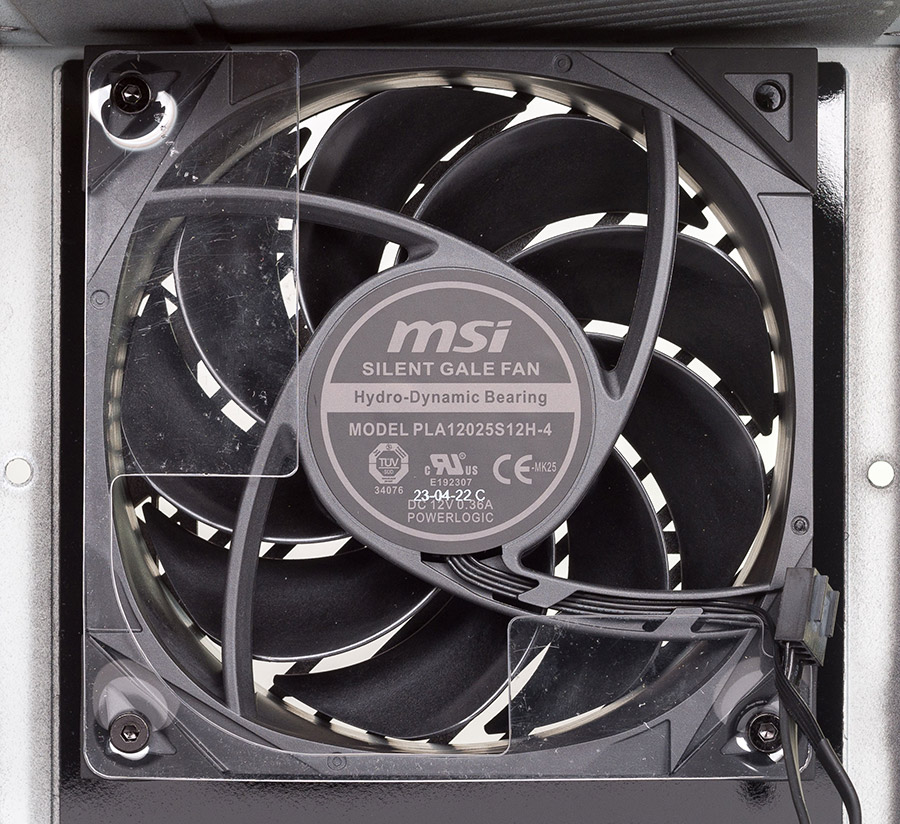

За охолодження блоку відповідає вентилятор MSI з маркуванням PLA12025S12H-4 (12 В, 0,36 А) та розміром 120x120x25 мм. Він виконаний з гідродинамічною вальницею та має 4-контактне підключення. Керування вентилятором інтелектуальне, є автономний напівпасивний режим роботи: при малому навантаженні до 600 Вт вентилятор стоїть і потім з його зростанням й підвищенням температури оберти збільшуються. Також можливе керування через додаток MSI Center при підключенні блоку через порт «GI» до материнської плати.
Монтаж та паяння якісні, плата нормально відмита від флюсу.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–22 А, по лінії +12 В — 0–100 А. Всі контакти для підключення кабелів блоку живлення з однаковою напругою увімкнені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм та замірялася напруга на контактах навантаження для врахування втрат на дротах.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 130 Вт.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,1 | 0 | 5,08 | 81,3 | 3,27 | 49 | 130,3 |
| 10 | 12,1 | 121 | 5,08 | 81,3 | 3,27 | 49 | 251,3 |
| 20 | 12,09 | 241,8 | 5,08 | 81,3 | 3,27 | 49 | 372,1 |
| 30 | 12,08 | 362,4 | 5,08 | 81,3 | 3,27 | 49 | 492,7 |
| 40 | 12,06 | 482,4 | 5,08 | 81,3 | 3,27 | 49 | 612,7 |
| 50 | 12,03 | 601,5 | 5,08 | 81,3 | 3,27 | 49 | 731,8 |
| 60 | 11,99 | 719,4 | 5,08 | 81,3 | 3,27 | 49 | 849,7 |
| 70 | 11,95 | 836,5 | 5,08 | 81,3 | 3,27 | 49 | 966,8 |
| 80 | 11,92 | 953,6 | 5,08 | 81,3 | 3,27 | 49 | 1083,9 |
| 90 | 11,88 | 1069,2 | 5,07 | 81,1 | 3,26 | 49 | 1199,3 |
| 100 | 11,86 | 1186 | 5,07 | 81,1 | 3,26 | 49 | 1316,1 |
За результатами тесту маємо відмінну стабілізацію по всіх лініях, просідання незначні, всі напруги із запасом укладаються у вимоги стандарту ATX.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12V для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,31 | 0 | 5,09 | 15 | 12,1 |
| 0 | 3,31 | 5 | 5,08 | 15 | 12,1 |
| 0 | 3,31 | 10 | 5,08 | 15 | 12,01 |
| 0 | 3,31 | 15 | 5,09 | 15 | 12,09 |
| 5 | 3,3 | 0 | 5,09 | 15 | 12,1 |
| 10 | 3,29 | 0 | 5,09 | 15 | 12,1 |
| 15 | 3,28 | 0 | 5,09 | 15 | 12,09 |
| 15 | 3,27 | 15 | 5,08 | 15 | 11,09 |
За результатами тесту маємо хорошу стабілізацію по лініях +3,3V та +5V, перекоси навантаження не впливають на вихідну напругу.
Тест ефективності блоку проводився при напрузі мережі близько 220 В.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 325 | 1,58 | 223 | 92,2 |
| 50 | 650 | 3,14 | 220 | 94 |
| 75 | 975 | 4,87 | 216 | 92,6 |
| 100 | 1300 | 6,75 | 211 | 91,3 |
Ефективність блоку укладається у стандарт 80 PLUS Platinum для напруги 230 В.

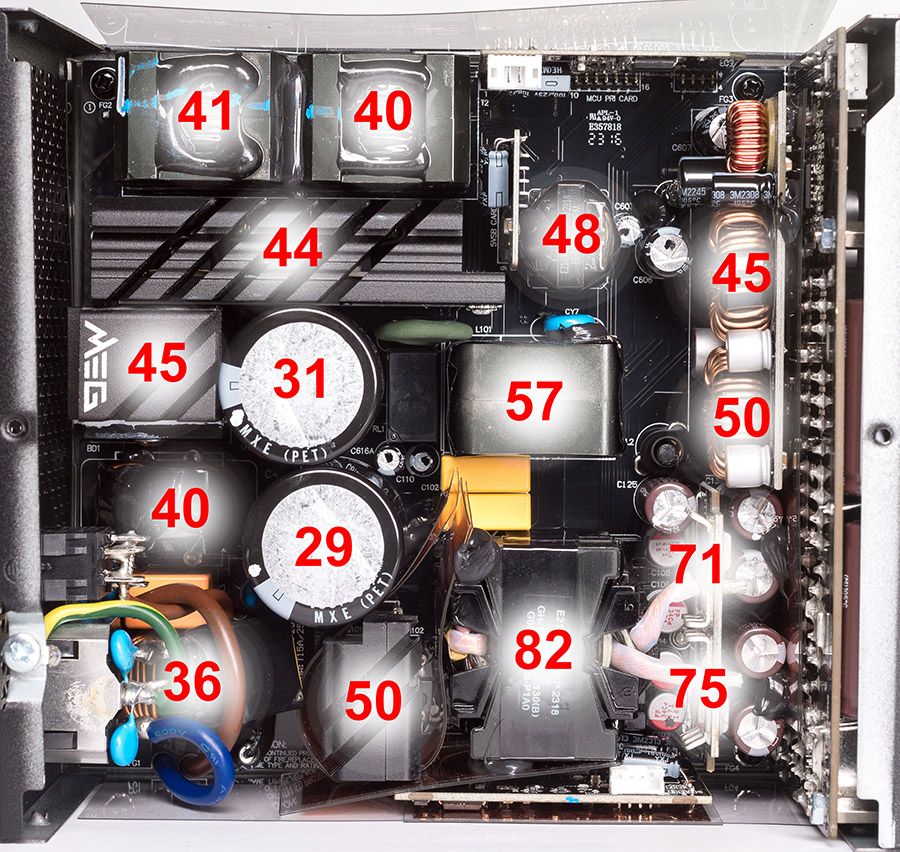

Тест на нагрів компонентів блоку проводився при температурі повітря в приміщенні 22 °C, термодатчик був закріплений на силовий трансформатор. Блок живлення навантажувався на максимальну потужність, поки температура трансформатора не стабілізувалася, після цього знімалася кришка блоку і проводилися виміри температур інших компонентів за допомогою пірометра. Результати тесту наведено на наступному фото плати блоку:
Температури компонентів блоку не високі, при тому, що він був досить тихим, на рівні решти вентиляторів у тестовому стенді. В ПК температури та шум будуть іншими, все залежатиме від розташування блоку, продувності корпусу та температури в приміщенні.
Висновки
Протестований MSI MEG Ai1300P PCIE5 1300W відповідає всім заявленим характеристикам, має хорошу стабільність вихідної напруги, низьке нагрівання та рівень шуму. Він зібраний з якісних компонентів, має цікавий дизайн та компактний розмір, а також відмінний набір проводів з тканинним обплетенням. З мінусів, як завжди для флагманських блоків живлення, лише висока ціна. Цей блок стане гарним варіантом для охочих зібрати тиху систему, враховуючи, що до 600 Вт навантаження він зовсім безшумний. Додатковим плюсом може стати можливість моніторингу в реальному часі споживання окремими лініями живлення.
