Сьогодні в нас на тестуванні блок живлення MSI MPG A1000G PCIE5, що є оновленою моделлю 1000-ватного пристрою. Основне нововведення полягає у додаванні можливості підключення 16-контактних кабелів PCI-E 5.0 з потужністю до 600 Вт для відеокарт серії Nvidia RTX 30 та 40. Також виробник обіцяє японські конденсатори у всіх ланцюгах, низький рівень шуму та гарантію 10 років.
MSI MPG A1000G PCIE5
| Виробник | MSI |
|---|---|
| Модель та сторінка продукту | MPG A1000G PCIE5 |
| Потужність, Вт | 1000 |
| Сертифікат енергоефективності | 80 Plus Gold |
| Формфактор | ATX |
| Схема підключення кабелів | Модульна |
| Потужність каналу +12V, Вт (А) | 1000 (83,5) |
| Потужність каналу +5V, Вт (А) | 110 (22) |
| Потужність каналу +3,3V, Вт (А) | 72.6 (22) |
| Комбінована потужність +3,5V та +5V, Вт | 120 |
| Потужність каналу –12, Вт (А) | 3,6 (0,3) |
| Потужність каналу +5Vsb, Вт (А) | 15 (3) |
| Активний PFC | + |
| Діапазон мережевої напруги, В | 100–240 В |
| Частота мережевої напруги, Гц | 50–60 |
| Розмір вентилятора, мм | 135х135х25 |
| Тип вальниці | Гідродинамічна |
| Кількість кабелів/роз'ємів для CPU | 2/2x EPS12V (4+4) |
| Кількість кабелів/роз'ємів для PCI-E | 3/6x (6+2) |
| Кількість кабелів/роз'ємів для PCI-E 5.0 | 1/1 (16) |
| Кількість кабелів/роз'ємів для SATA | 3/12 |
| Кількість кабелів/роз'ємів для IDE | 1/4 |
| Кількість кабелів/роз'ємів для FDD | 1/1 |
| Захисні функції | OVP, OCP, OPP, OTP, SCP, UVP |
| Розміри (ШхВхГ), мм | 150х86х150 |
| Гарантія, міс | 120 |
| Ціна, грн | 9499 |
Блок живлення постачається у досить великій коробці з якісною поліграфією. На передній грані розташоване фото блоку, на задній — інформація про технічні характеристики.
У комплект постачання крім самого блоку входить мережевий кабель, модульні дроти, чохол для дротів, пакетик з кріпленням та інструкція.
Блок живлення оснащений кабелями, що відстібаються, їх кількість і довжина наступні:
- один для живлення материнської плати (60 см);
- два з одним 8-контактним (4+4) роз'ємом для живлення процесора (70 см);
- два з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (60+15 см);
- один 12VHPWR з двома 8-контактними (6+2) роз'ємами для живлення відеокарти PCI-E (60 см);
- один 12VHPWR з одним 16-контактним роз'ємом для живлення відеокарти PCI-E 5.0 600 Вт (60 см);
- три з чотирма роз'ємами живлення для SATA-пристроїв (50+15+15+15см);
- один із чотирма роз'ємами живлення для IDE-пристроїв та одним роз'ємом FDD (50+15+15+15+15 см).
Частина кабелів виконана у вигляді шлейфів із чорною ізоляцією, а нові кабелі 12VHPWR укладені в нейлонове обплетення, довжина кабелів достатня для великих корпусів.
Корпус блоку пофарбований чорною порошковою фарбою, решітка вентилятора охолодження штампована, на гранях блоку встановлені алюмінієві декоративні накладки. Дизайн корпусу виконаний непогано.

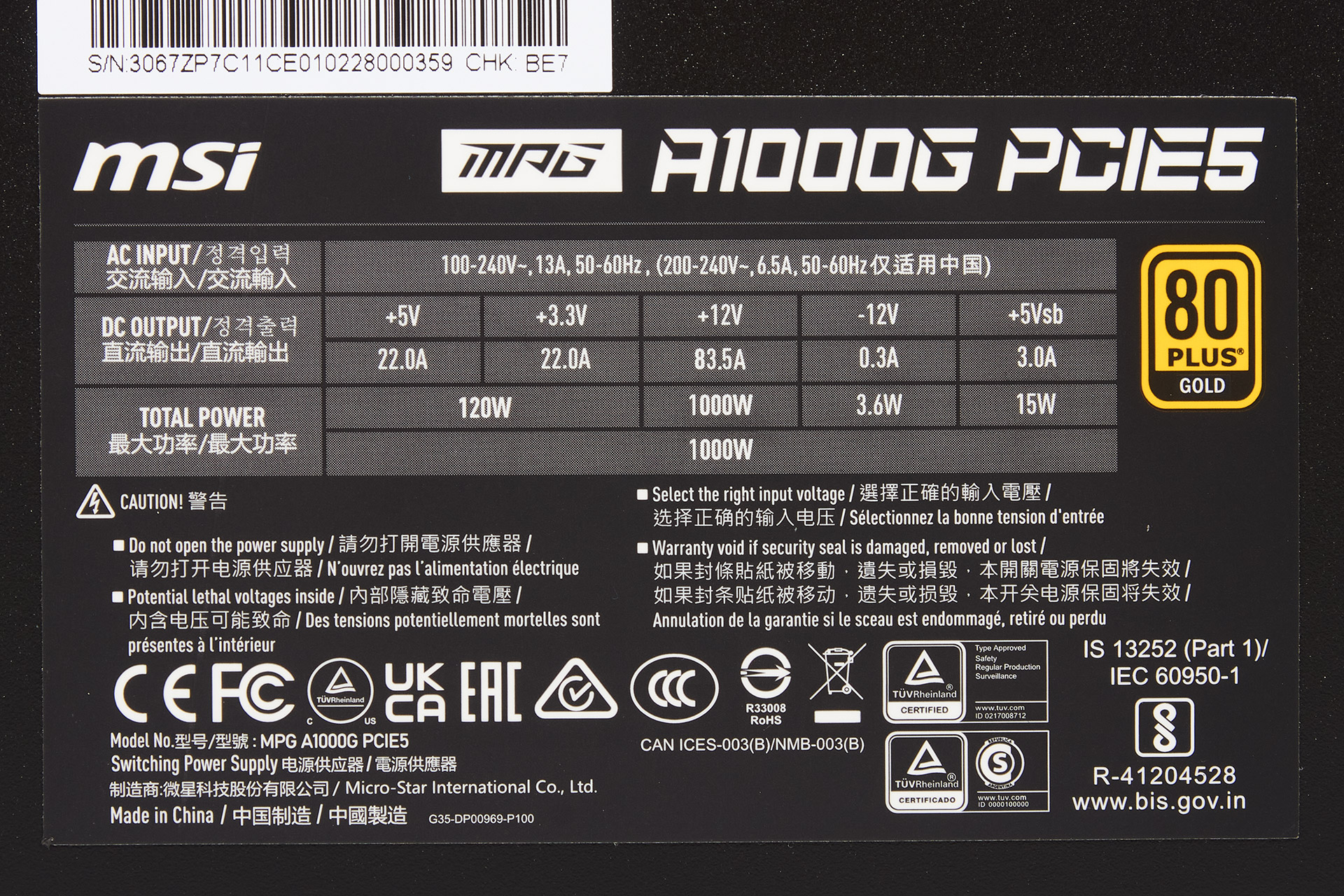

На верхній грані є наліпка з технічними характеристиками, на внутрішній стінці розташовані роз'єми для підключення кабелів.
Привертає увагу роз'єм +12VHPWR — до нього підключається кабель PCI-E 5.0 з максимальною потужністю навантаження 600 Вт.
Блок побудований за сучасною схемотехнікою. Встановлено активний коректор коефіцієнта потужності (APFC) з широким діапазоном вхідної напруги 100–240 В, силовий резонансний LLC-перетворювач, синхронний випрямляч по лінії +12 В та DC/DC-перетворювачі для ліній +5 В та +3,3 В. Все, як і в більшості «золотих» блоків, різниця тільки якості комплектуючих.
На платі по входу розпаяно повноцінний фільтр імпульсних перешкод, частина його елементів розташована на мережевому роз'ємі, крім того, на дроти надіті додаткові ЕМІ-фільтри. Вхідний випрямляч складається з двох діодних збірок GBU1506 (600, 15 A), включених паралельно і встановлених на окремий радіатор. Поруч встановлено плату керування APFC і радіатор із силовими елементами коректора, тип контролера та транзисторів розглянути не вдалося. Високовольтний фільтр виконаний на електролітичному конденсаторі ємністю 820 мкФ з робочою напругою 400 і температурою 105 °C виробництва фірми Nipon Сhemi-Сon.
Силова частина по лінії +12 В виконана на напівмостовому резонансному LLC-перетворювачі з синхронним випрямлячем, яким керує контролер CU6901VAC. Два силові транзистори охолоджуються невеликим радіатором, їх тип розглянути теж не вдалося. Синхронний випрямляч виконаний на восьми транзисторах NTMFS5C430N (40, 185 A), які розпаяні на окремій платі поруч із силовим трансформатором, сама плата служить радіатором охолодження. Вихідну напругу фільтрують шість полімерних конденсаторів ємністю 470 мкФ на 16 В виробництва Nipon Сhemi-Сon і пара електролітичних конденсаторів ємністю 3300 мкФ на 16 В (105 °C) виробництва Nichicon. Додатково на платі з модульними роз'ємами встановлений ще один електроліт і ціла гірлянда маленьких полімерів.
Напруги +3,3 В і +5 В формує синхронний понижувальний DC/DC-перетворювач на окремій платі, на якій розпаяні контролер uP3861P, транзистори QM3054M (30 В, 97 А) і QN3407 (30 В, 110 А), пара дроселів і кілька полімерних конденсаторів.
Перетворювач живлення режиму очікування виконаний на ШІМ-контролері OB2353, на його виході встановлена пара електролітичних конденсаторів ємністю 2200 мкФ з робочою напругою 16 В і максимальною температурою 105 °C виробництва Nipon Сhemi-Сon. Всі інші конденсатори в цій обв'язці та силового перетворювача від Nichicon та Rubycon.
На окремій платі встановлений супервізор живлення WT7502 та мікроконтролер PIC16F1503, який керує вентилятором та, можливо, всім блоком живлення, виконуючи частину функцій супервізора.

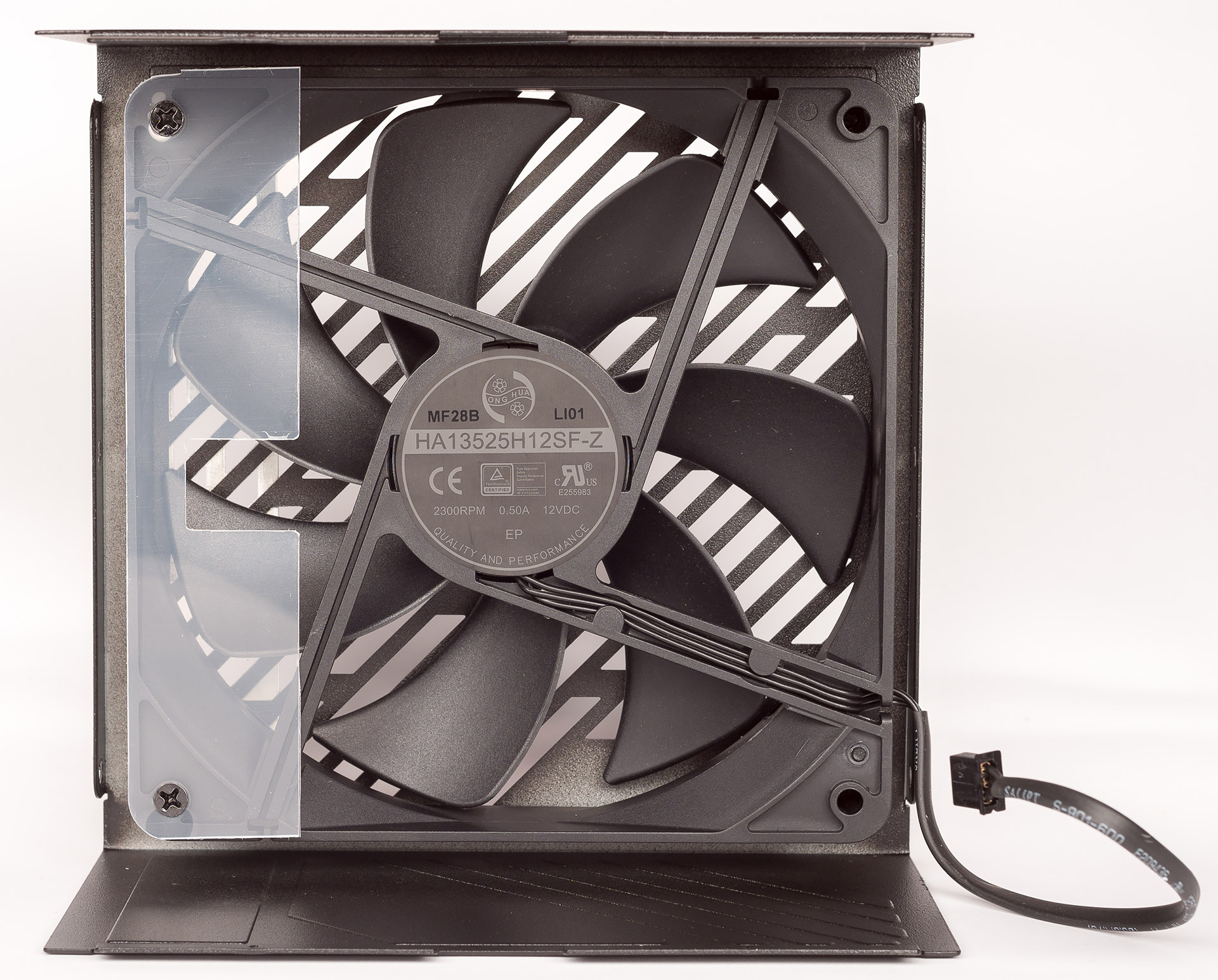

За охолодження компонентів блоку відповідає вентилятор розміром 135х135х25 мм з маркуванням HA13525H12SF-Z та триконтактним підключенням. Підшипник, що використовується, — гідродинамічний.

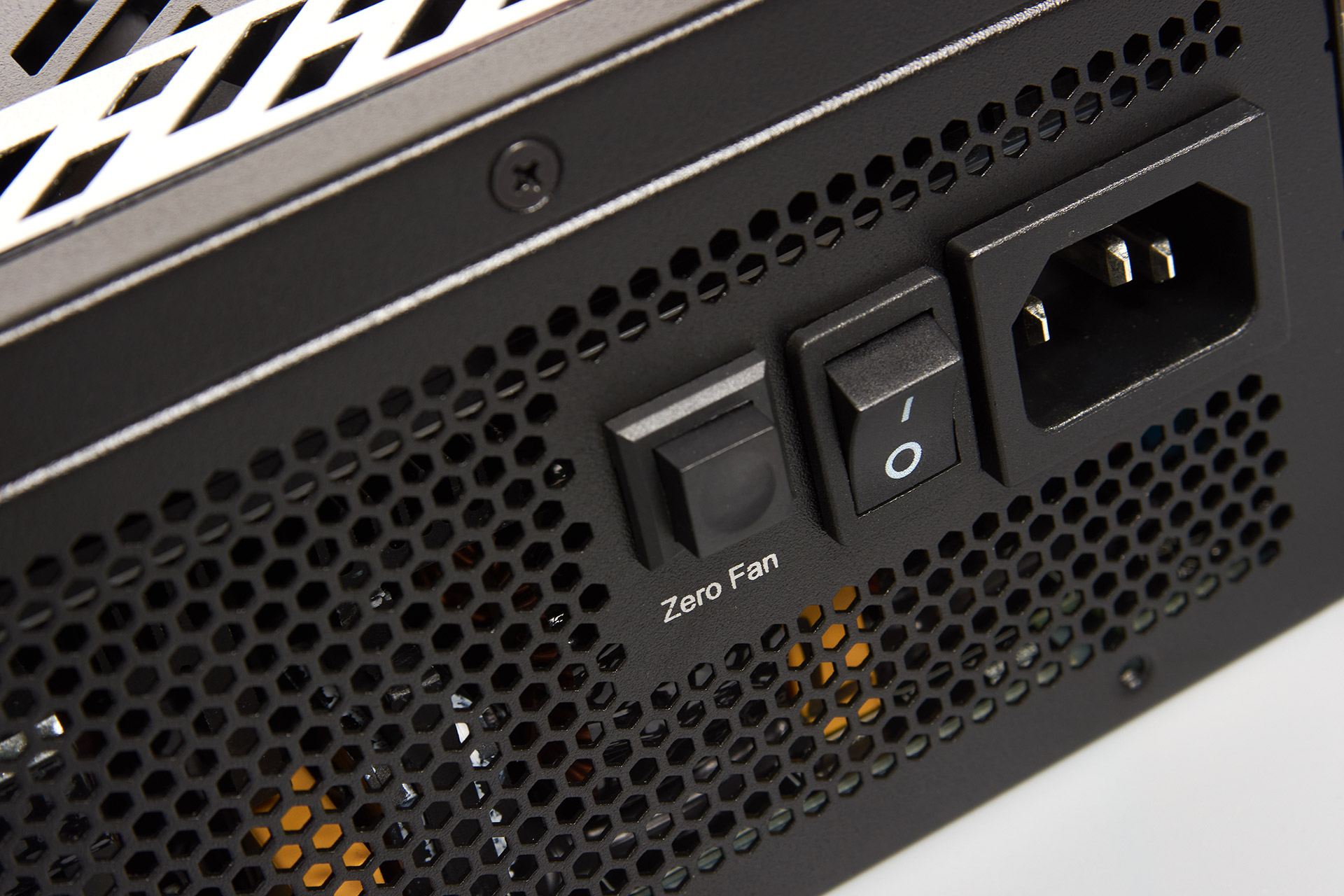

Система охолодження має напівпасивний режим роботи, поруч із мережевим вимикачем є кнопка перемикання режиму Zero Fan. При напівпасивному режимі до 400 Вт вентилятор не працює, у звичайному режимі до 400 Вт вентилятор обертається зі швидкістю близько 450 оборотів на хвилину, після 400 Вт в обох режимах вентилятор починає плавно збільшувати швидкість зі зростанням потужності до максимальних 1400 оборотів на хвилину при навантаженні.
Монтаж та паяння якісні, плата нормально відмита від флюсу та в деяких місцях покрита лаком.
Методика тестування
Тест блоку живлення проводився з використанням лінійного електронного навантаження з наступними параметрами: діапазони регулювання струму по лінії +3,3 В — 0–16 А, по лінії +5 В — 0–16 А, по лінії +12 В — 0–100 А. Всі контакти для підключення кабелів блоку живлення з однаковою напругою включені паралельно і навантажені відповідним каналом навантаження. Струм по кожному каналу регулюється плавно, і він стабільний незалежно від вихідної напруги блоку. Для точного вимірювання напруги та температури використовувався мультиметр Zotek ZT102 з True RMS. Для кожної лінії живлення встановлювався необхідний струм та замірялася напруга на контактах навантаження для обліку втрат на дротах. Тест проводився лише з 8-контактними роз'ємами PCI-E.
Результати тестування
Перший тест на здатність навантаження основної лінії +12V, струм по лініях +3,3V і +5V був постійний із загальним навантаженням близько 120 Вт, результати занесені в таблицю.
| Струм навантаження на лінії +12V, А | Напруга на лінії +12 V, В | Потужність навантаження по лінії +12V, Вт | Напруга на лінії +5V при струмі 15 А | Потужність навантаження по лінії +5V, Вт | Напруга на лінії +3,3V при струмі 10 А | Потужність навантаження по лінії +3,3V, Вт | Загальна потужність навантаження, Вт |
|---|---|---|---|---|---|---|---|
| 0 | 12,11 | 0 | 5,04 | 75,6 | 3,25 | 45,5 | 121,1 |
| 10 | 12,09 | 120,9 | 5,04 | 75,6 | 3,25 | 45,5 | 242 |
| 20 | 12,07 | 254 | 5,04 | 75,6 | 3,25 | 45,5 | 375,1 |
| 30 | 12,05 | 361,5 | 5,04 | 75,6 | 3,25 | 45,5 | 482,6 |
| 40 | 12,04 | 481,6 | 5,04 | 75,6 | 3,25 | 45,5 | 602,7 |
| 50 | 12,03 | 601,5 | 5,04 | 75,6 | 3,25 | 45,5 | 722,6 |
| 60 | 12,02 | 721,2 | 5,04 | 75,6 | 3,25 | 45,5 | 842,3 |
| 70 | 12,01 | 840,7 | 5,03 | 75,5 | 3,24 | 45,4 | 961,6 |
| 80 | 11,99 | 959,2 | 5,03 | 75,5 | 3,24 | 45,4 | 1080 |
За результатами тесту маємо відмінну стабілізацію по лініях +12V та +5V, а ось лінія +3,3V трохи просаджена, але вкладається в норми стандарту АТХ. Кабелі досить якісні, просідання по лінії +12 В майже на одному кіловаті досить низькі.
Для перевірки здатності навантажень ліній +5V і +3,3V були зроблені тести при постійному навантаженні на +12V для оцінки їх впливу один на одного.
| Струм навантаження на лінії +3,3V, А | Напруга на лінії +3,3V, В | Струм навантаження на лінії +5V, А | Напруга на лінії +5V, В | Струм навантаження на лінії +12V, А | Напруга на лінії +12V, В |
|---|---|---|---|---|---|
| 0 | 3,31 | 0 | 5,06 | 15 | 12,09 |
| 0 | 3,30 | 5 | 5,05 | 15 | 12,08 |
| 0 | 3,30 | 10 | 5,05 | 15 | 12,08 |
| 0 | 3,30 | 15 | 5,05 | 15 | 12,08 |
| 5 | 3,28 | 0 | 5,05 | 15 | 12,08 |
| 10 | 3,26 | 0 | 5,05 | 15 | 12,08 |
| 15 | 3,25 | 0 | 5,05 | 15 | 12,08 |
| 15 | 3,25 | 15 | 5,04 | 15 | 12,07 |
За результатами тесту маємо відмінну стабілізацію по +5V, але видно чому в першому тесті лінія +3,3V була з просіданням — схоже на те, що на цю лінію не зробили компенсацію падіння напруги на проводах або вона некоректно налаштована, тому що падіння напруги пропорційно збільшенню навантаження: 3,31 В при мінімальному навантаженні та 3,25 В при 15 А. Відхилення становить близько 1,5%, що при допусках стандарту ±5% не критично.
Тест ефективності блоку проводився при напрузі мережі близько 210 В.
| Потужність навантаження, % | Потужність навантаження, Вт | Споживаний струм мережі, А | Напруга в мережі, В | ККД, % |
|---|---|---|---|---|
| 25 | 250 | 1,33 | 210 | 89,5 |
| 50 | 500 | 2,59 | 208 | 92,8 |
| 75 | 750 | 4,08 | 205 | 89,6 |
| 100 | 1000 | 5,61 | 202 | 88,2 |
Ефективність цього блоку укладається в стандарт 80 Plus Gold для напруги 230 В.
Тест на нагрівання компонентів блоку проводився при температурі повітря в приміщенні 18 °C, термодатчик мультиметра Zotek ZT102 встановлювався на силовому трансформаторі, блок навантажувався на максимальну потужність і поки температура трансформатора не стабілізувалася. Наприкінці тесту швидко знімалася кришка блоку та проводилися виміри температур інших компонентів за допомогою пірометра. Результати тесту вказані на наступному фото:
Температури компонентів непогані, блок живлення навіть на максимальній потужності залишався тихіше за інших вентиляторів у тестовому стенді при 1400 оборотів на хвилину.
Кабель PCI-E 5.0 на 600 Вт не вдалося протестувати. Для перевірки нагріву контактів і можливих нюансів у його використанні був залучений перехідник з 16-контактів на два 8-контактні роз'єми — з ним все було холодне, тому що максимальна потужність на кабелі була близько 300 Вт, що обумовлено наявним обладнанням. З новим кабелем має все бути нормально, якщо його добре зафіксувати у відеокарті та блоці живлення. Сама проблема вигоряння нових роз'ємів вже знайдена, і вона не в «неякісних» перехідниках або «криворукості» користувачів — у всьому виною є неправильне розведення живлення на самій відеокарті. Там усі контакти по плюсу об'єднані разом, а за правилами силової електроніки мають поділятися на групи. Такий же 16-контактний роз'єм вже встановлювався на серію GeForce RTX 30 і таких проблем з вигорянням не помічено. Споживання картки GeForce RTX 3090 не набагато менше, але там плюсові лінії поділені на 3–4 групи й живлять окремі частини відеокарти. Таким чином, через певну групу контактів ніяк не може піти вся потужність, що споживається відеокартою, при поганому контакті сусідньої групи, відеокарта просто не працюватиме, оскільки частина системи не буде живитися і «пожежа» не станеться. А от якщо всі контакти об'єднані разом, то при поганому контакті частини роз'єму весь струм піде через інші контакти, що може перевищити максимальний допустимий струм на один контакт з подальшим їх вигорянням. Можливо, скоро вийдуть нові ревізії відеокарт з нормальним розведенням системи живлення, як на старих картах, оскільки це явна помилка розробників нових відеокарт.
Висновки
Протестований MSI MPG A1000G PCIE5 видає всі заявлені характеристики, зібраний з якісних комплектуючих, в якому всі конденсатори виявилися справді японськими, дроти в ньому досить якісні, а шум був не дуже високим. Всі рекламні обіцянки виконані, залишається справа тільки за ціною, а вона природно не маленька і її можна порівняти з вартістю топових моделей інших брендів, так що тут вже справа особистих переваг і наявності в магазинах. З невеликих мінусів можна помітити трохи підвищений нагрів силового трансформатора і транзисторів LLC-перетворювача при максимальній потужності, але якщо виробник дає гарантію 10 років, він порахував їх у межах норми та вирішив не збільшувати рівень шуму коштом більш продуктивного вентилятора. На потужності до 600 Вт блок буде досить тихим та прохолодним, чого має вистачити навіть для потужних систем з однією відеокартою GeForce RTX 4090.
