У цьому матеріалі ми продовжимо знайомитись з новими накопичувачами Kingston для корпоративного IT-сектору. Розібравшись у минулих статтях з рішеннями M.2 (DC1000B) та SATA (DC500M, DC500R, DC450R), перейдемо до U.2 PCIe Gen 3.0 x4 NVMe на прикладі Kingston DC1500M.
Накопичувач реалізований у формфакторі U.2 (2,5 дюйми, 15 мм), оснащений інтерфейсом PCI-E Gen3, що дозволяє використовувати його у безлічі серверних бекплейнів. Насамперед він розрахований на роль диска змішаних навантажень, на кшталт віртуалізації, кешування вебхостингу, хмарних сервісів, робочих навантажень ERP, CRM, GL, OLAP, OLTP, ERM, BI, EDW та багатьох інших. Клієнт може обрати чотири варіанти місткостей: 960 ГБ, 1,92 ТБ, 3,84 ТБ, 7,68 ТБ. Як представник лінійки Data Center — накопичувач забезпечений п'ятирічним гарантійним терміном експлуатації та безплатною технічною підтримкою від виробника. Kingston сміливо заявляє, що це накопичувач Enterprise-класу із винятковим балансом продуктивності. Чи це так, ми й перевіримо.
Ключові характеристики зібрані до таблиці:
| Модель | SEDC1500M/960G | SEDC1500M/1920G | SEDC1500M/3840G | SEDC1500M/7680G |
|---|---|---|---|---|
| Сайт виробника | SEDC1500M | |||
| Місткість, Гбайт | 960 | 1920 | 3840 | 7680 |
| Швидкість послідовного читання, Мбайт/с | 3100 | 3300 | 3100 | 3100 |
| Швидкість послідовного запису, Мбайт/с | 1700 | 2700 | 2700 | 2700 |
| Максимальна швидкість випадкового читання (блоки по 4 Кбайт), IOPS | 440000 | 510000 | 480000 | 420000 |
| Максимальна швидкість випадкового запису (блоки по 4 Кбайт), IOPS | 150000 | 220000 | 210000 | 200000 |
| Контролер | Silicon Motion SM2270F | |||
| Тип пам'яті | 3D TLC | |||
| Сумарна кількість записуваних байтів (TBW), Тбайт | 1681 | 3362 | 6725 | 13450 |
| Середній час напрацювання на відмову (MTBF) | 2 000 000 год | |||
| Стійкість до вібрації (у роботі) | 7~800 Гц, 2,17G | |||
| Стійкість до вібрації (зберігання) | 10~2000 Гц, 20G | |||
| Робочий діапазон температур, °C | 0–70 | |||
| Діапазон температур зберігання, °C | –40...+85 | |||
| Енергоспоживання під час простою, Вт | 6,3 | 6,6 | 6,8 | 7 |
| Енергоспоживання під час читання, Вт | 6,21 | 6,3 | 6,4 | 7,3 |
| Енергоспоживання під час запису, Вт | 11,4 | 13,7 | 14,2 | 17,14 |
| Інтерфейс підключення | PCIe NVMe Gen3 x4 | |||
| Формфактор | U.2, 2,5 дюйма, 15 мм | |||
| Розміри, (Д х Ш х В) мм | 100,09 x 69,84 x 14,75 | |||
| Маса, г | 145 | 150 | 155 | 160 |
| Вартість | 8299 грн | 14009 грн | 26679 грн | 50449 грн |

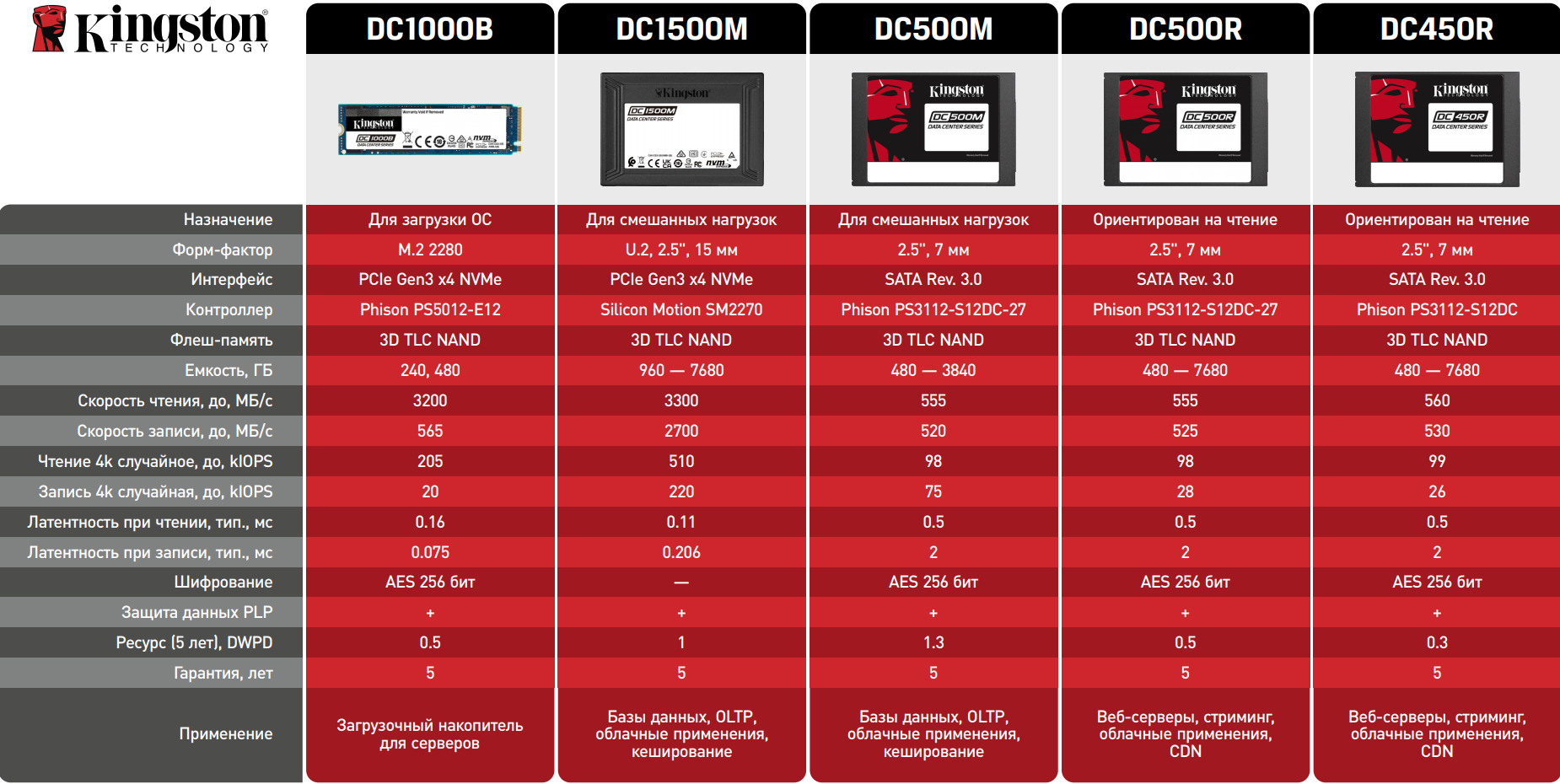

Привертає до себе увагу сумарна кількість записуваних байтів, яка хоч і не дотягує до моделі DC500M, але знаходиться на тому ж високому рівні. Нижче представлена таблиця накопичувачів Kingston із прицілом на використання в ЦОД:
Kingston DC1500M 1,92TB

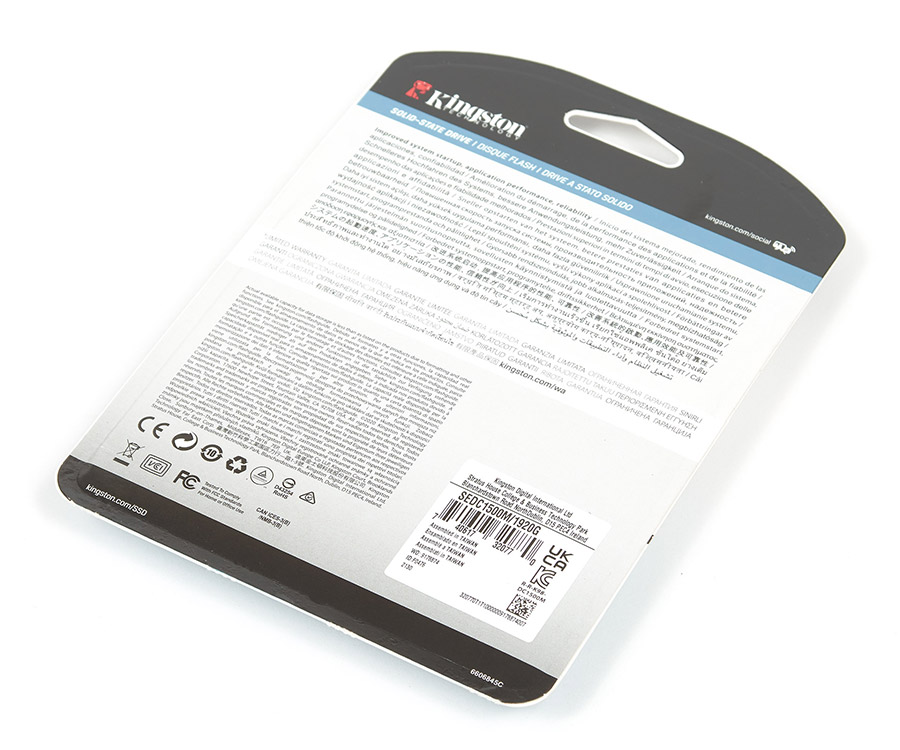

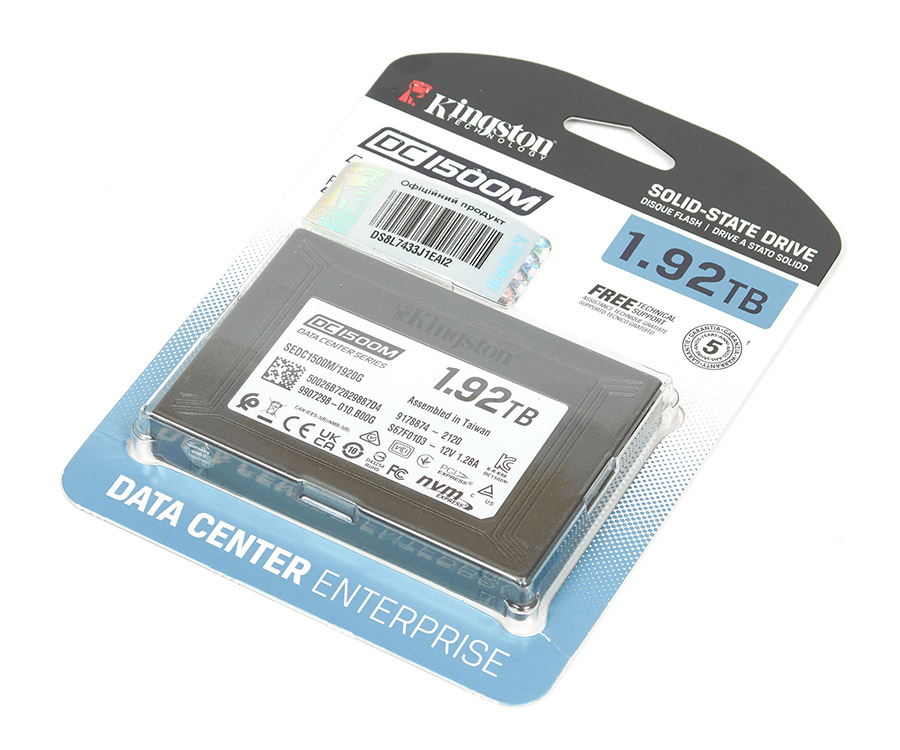

Накопичувач постачається у картонному блістері, типовому для інших продуктів цього виробника. На лицьовій стороні розташовується голографічна наліпка. Це прямий доказ для покупця, що товар імпортований на вітчизняний ринок офіційно.

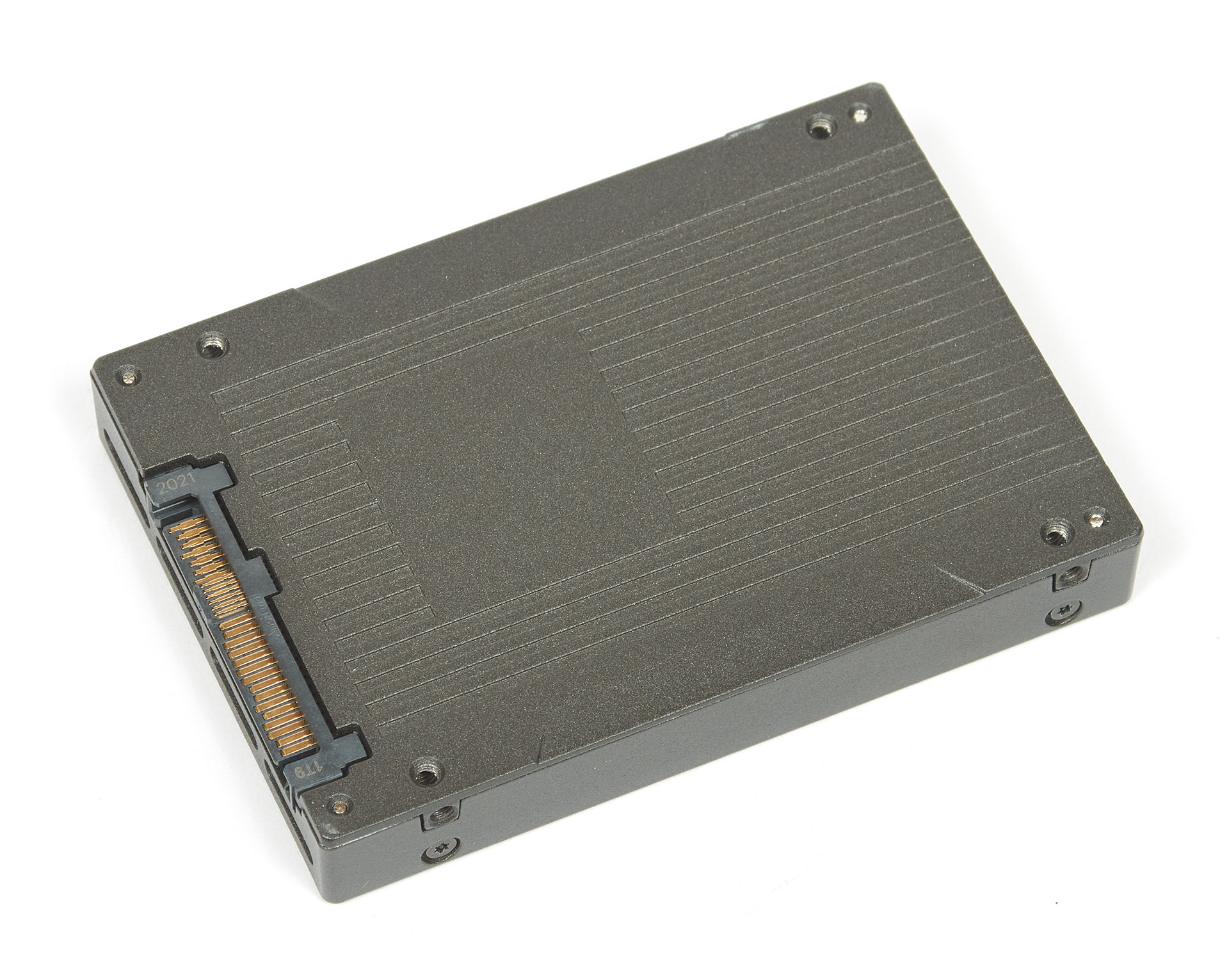

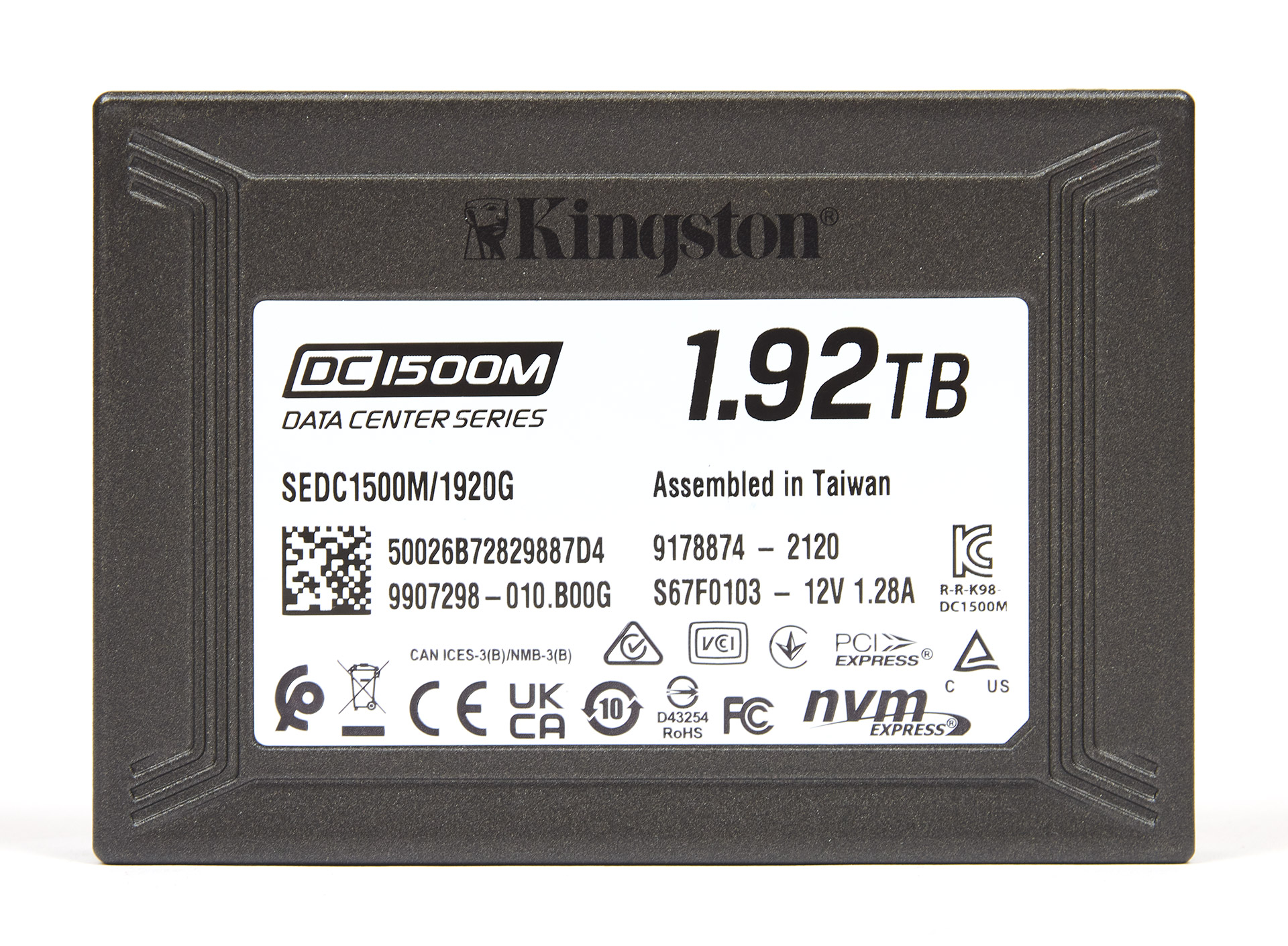

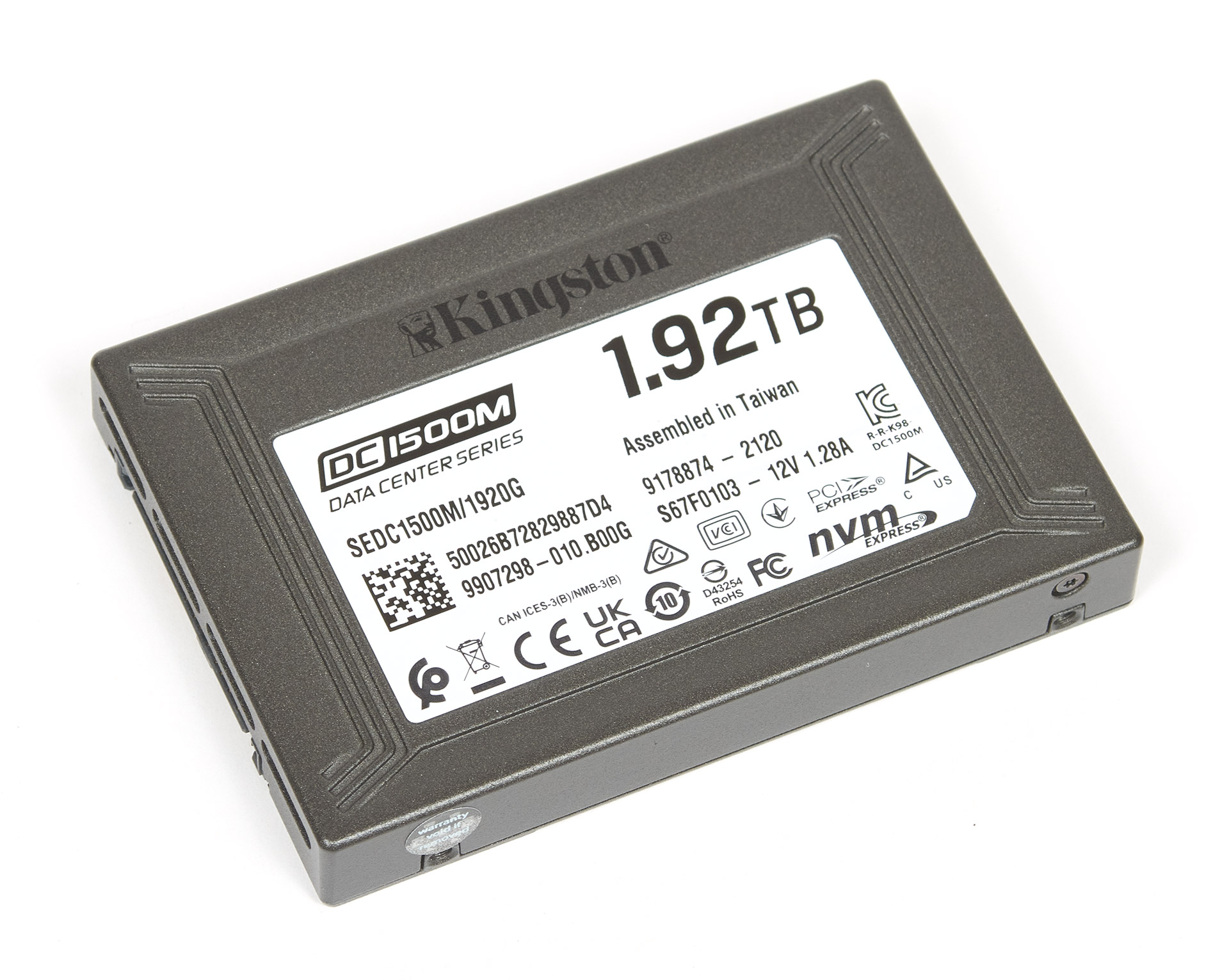

Нічого зайвого у комплекті немає. SSD виконаний у формфакторі 2,5-дюйми, корпус зроблений з металу та пофарбований у сірий колір. Ключова інформація про накопичувач зібрана на наклейці, розташованій на лицьовій частині пристрою. Гарантійна пломба знаходиться збоку.
Габарити пристрою складають 100,09x69,84x14,75 мм, це означає, що вони схожі з типовими 2,5-дюймовими жорсткими дисками SAS, ніж зі звичними більшості SSD.

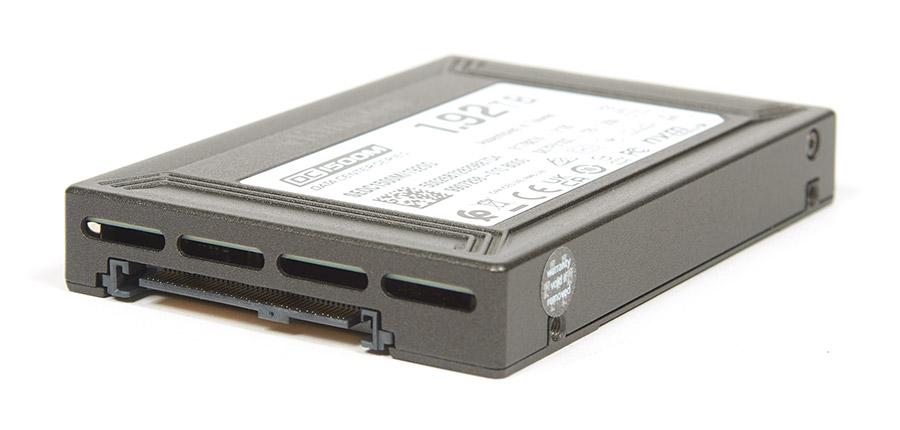

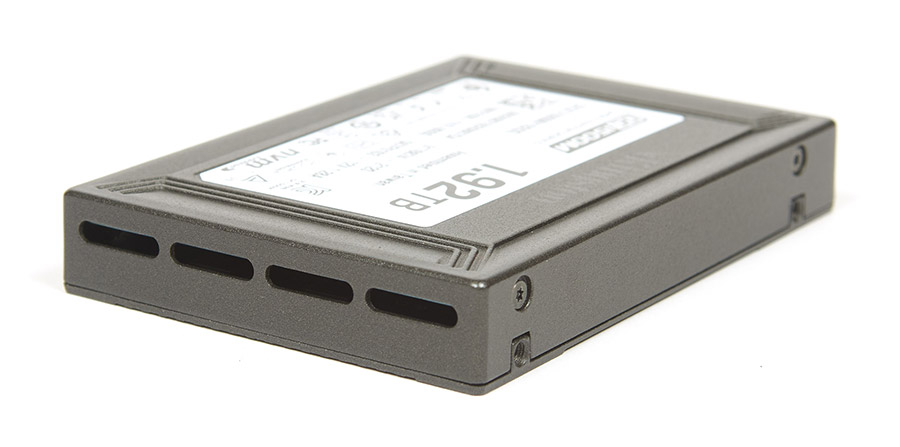

Накопичувач також має додаткові отвори для наскрізної вентиляції в умовах кошика в серверному корпусі.

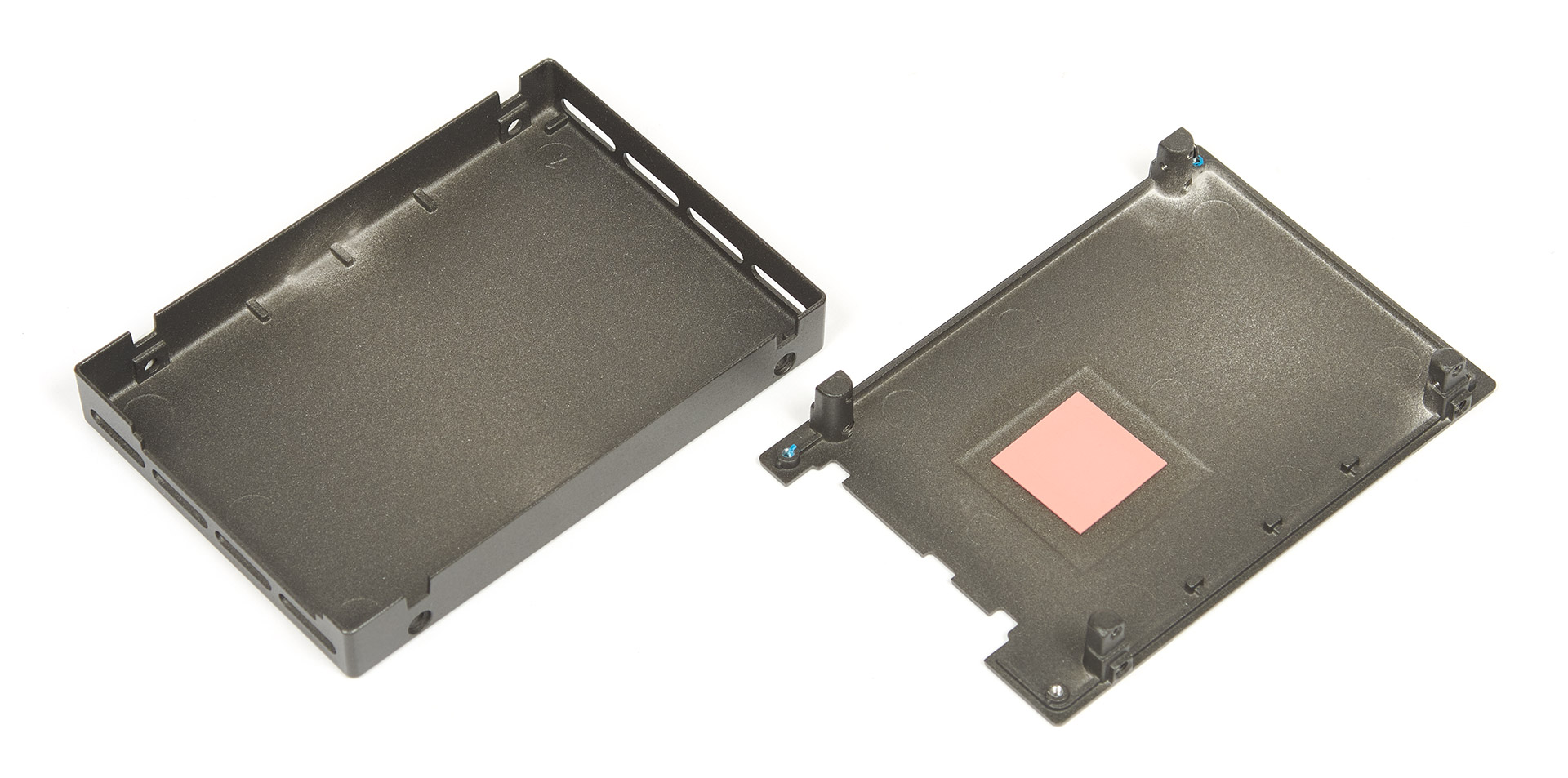

Корпус бере участь в охолодженні контролера SSD, тепло передається через термопрокладку.

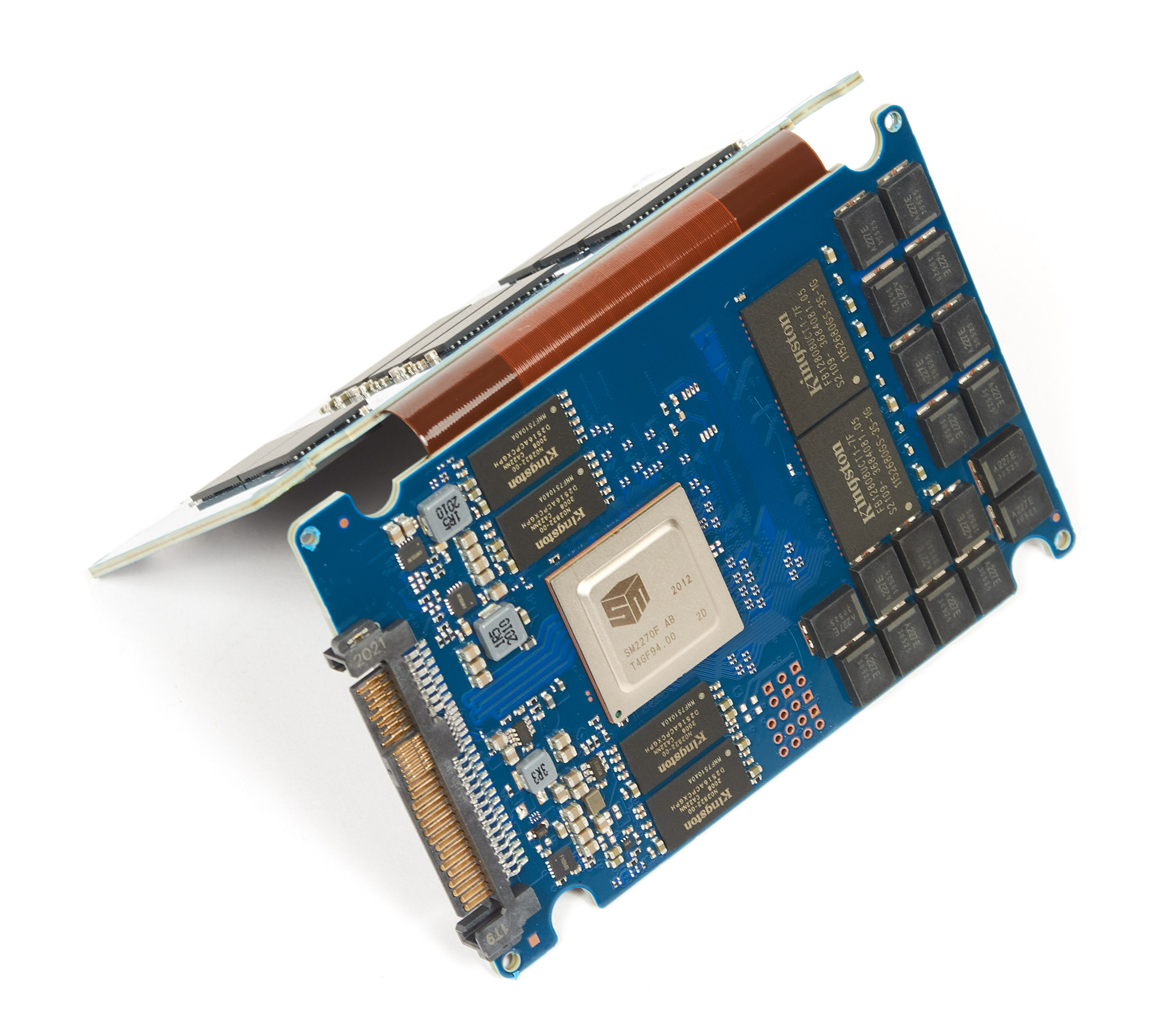

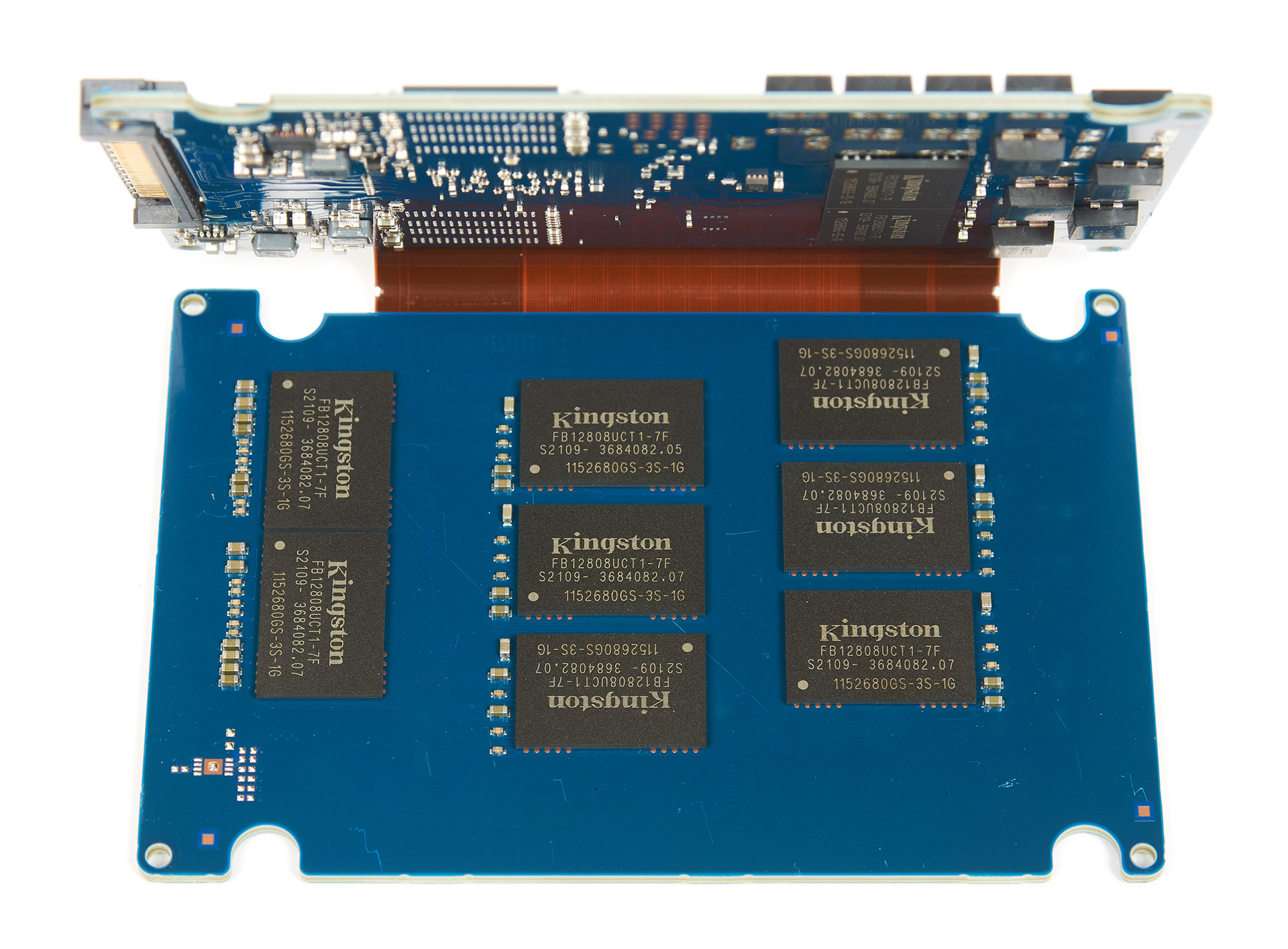

Розкрив накопичувач виявляємо складову конструкцію з двох плат, причому вони невіддільні одна від одної, жорсткий шлейф виходить прямо з текстоліту однієї плати та входить в іншу. Конструкція дуже міцна, потрібно докласти зусиль, щоб розкрити її. На текстоліті розпаяно танталові конденсатори, які зможуть амортизувати нестабільне живлення, а також захистити накопичувач від втрати даних при знеструмленні (PLP).

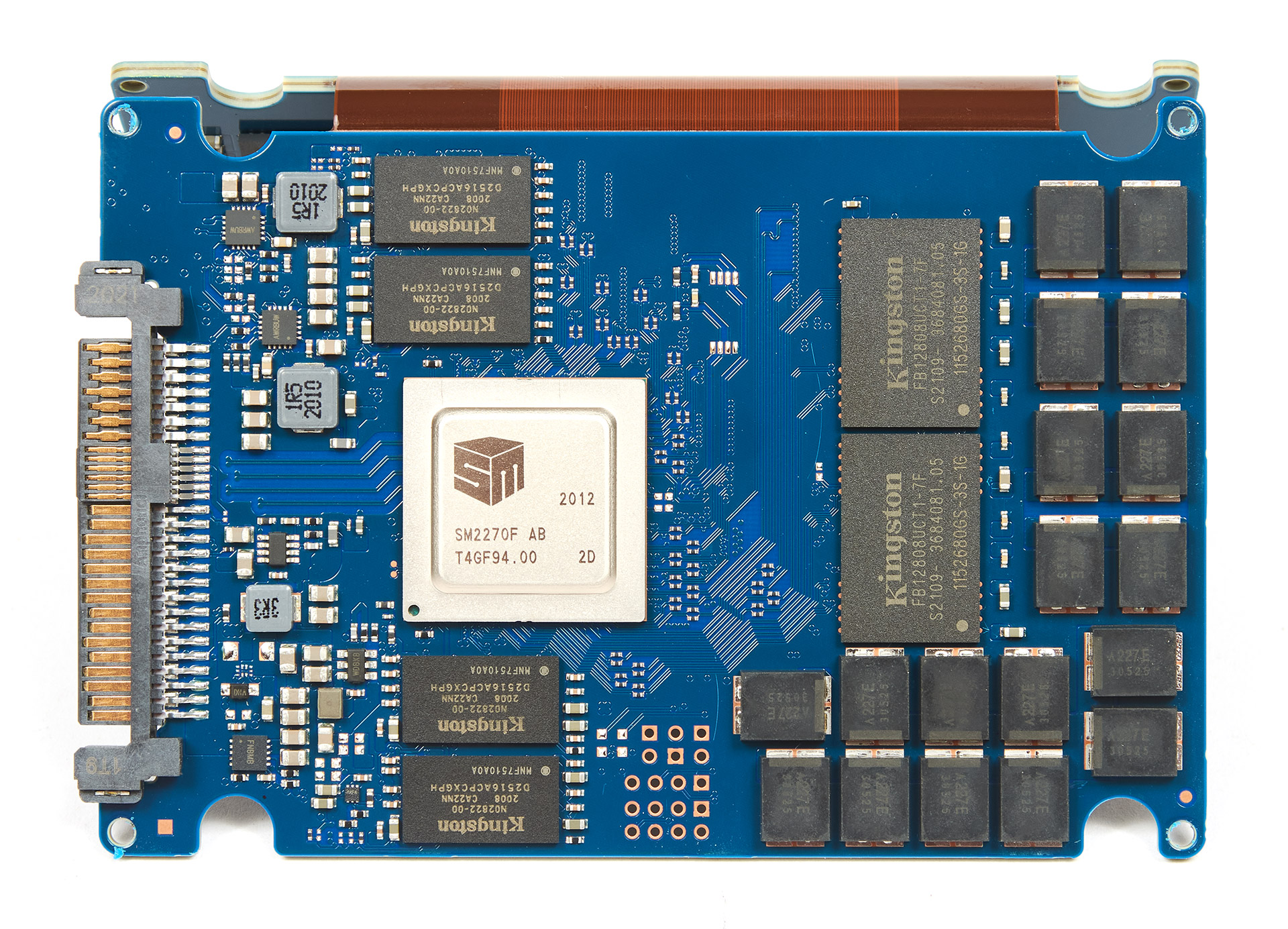

На зовнішній частині головної плати розташований контролер Silicon Motion SM2270F, чотири мікросхеми DRAM-пам'яті (Kingston D2516ACPCXGPH), дві мікросхеми флешпам'яті NAND (Kingston FB12808UCT1-7F), 18 танталових конденсаторів та контактна група U.2 (SFF-8639).

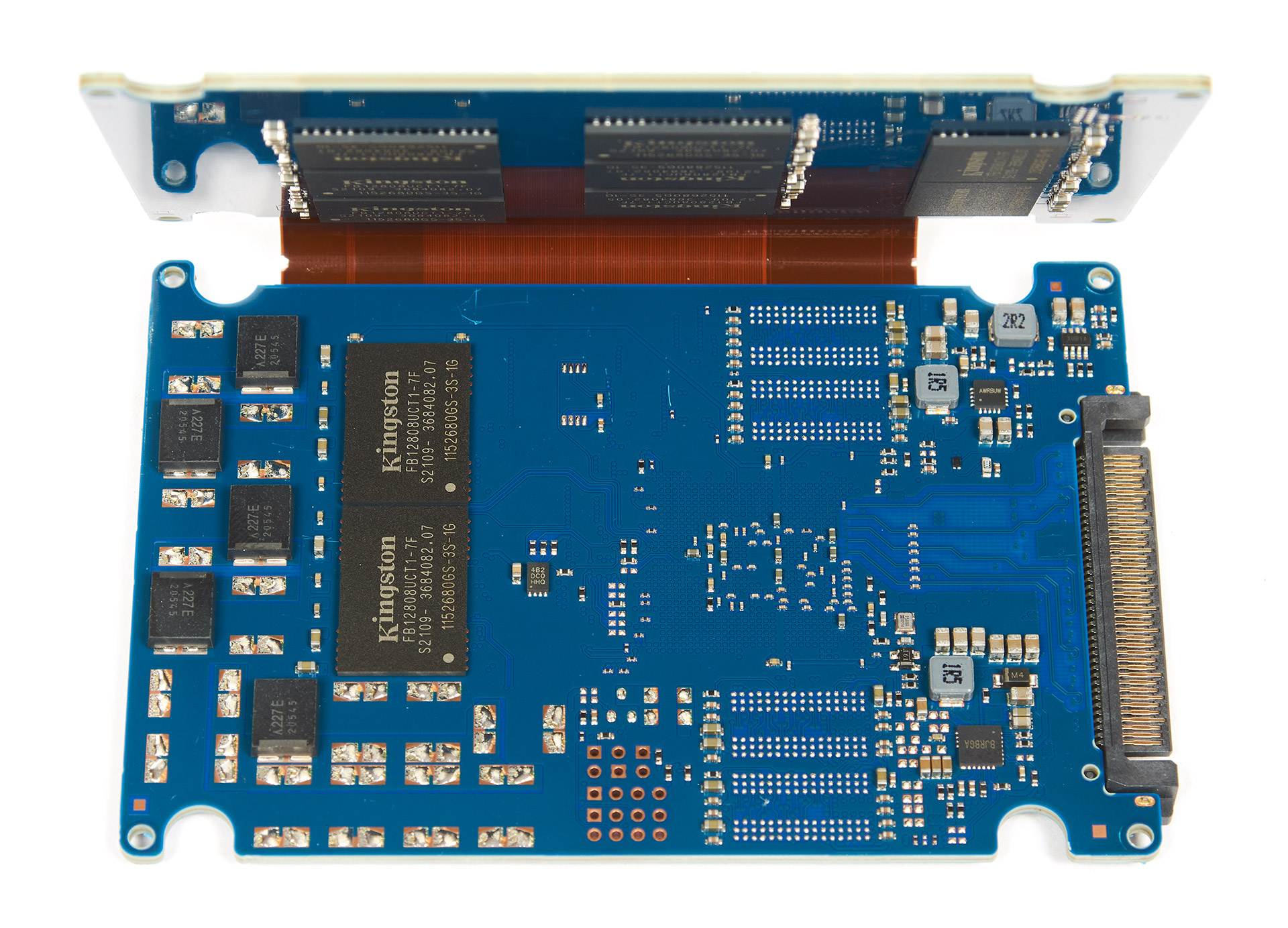

На зворотному боці головної плати розміщено ще п'ять танталових конденсаторів та дві мікросхеми флешпам'яті NAND. Є вільні місця для чотирьох мікросхем DRAM-пам'яті, а також 13 конденсаторів.

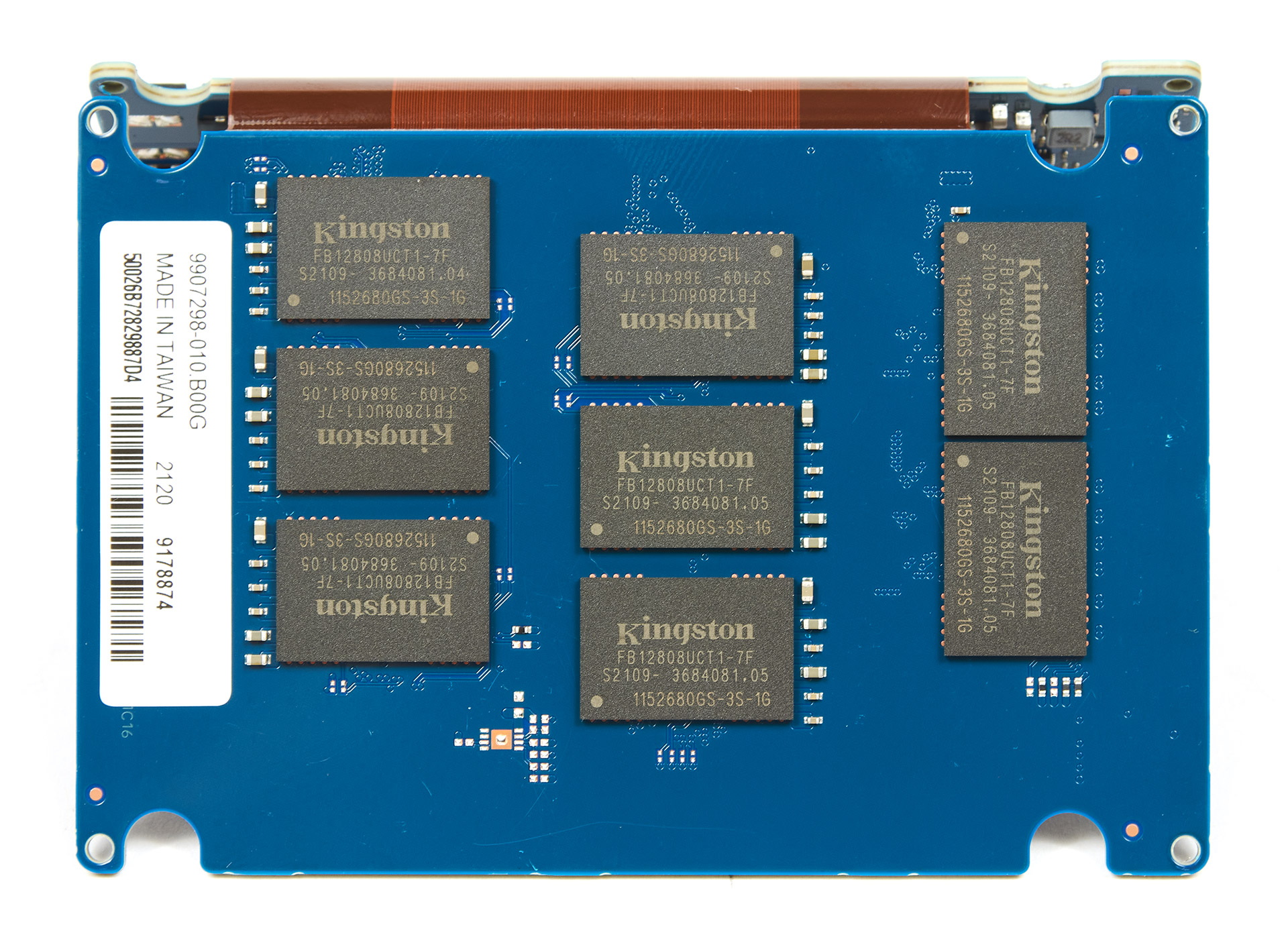

Зовнішня частина допоміжної плати оснащена вісьмома мікросхемами флешпам'яті NAND.
З внутрішньої сторони допоміжної плати розташовано ще вісім мікросхем флешпам'яті NAND.
Навіщо реалізувати такий «бутерброд»? Все просто — вентиляція! Такі накопичувачі встановлюються в типові серверні бекплейни, а отже, так чи інакше, стикаються з наскрізним проходженням повітря. Ця конструкція гарантує безперешкодну вентиляцію, та й у випадку зі звичайним ПК дасть перевагу, якщо накопичувач біля вентилятора.

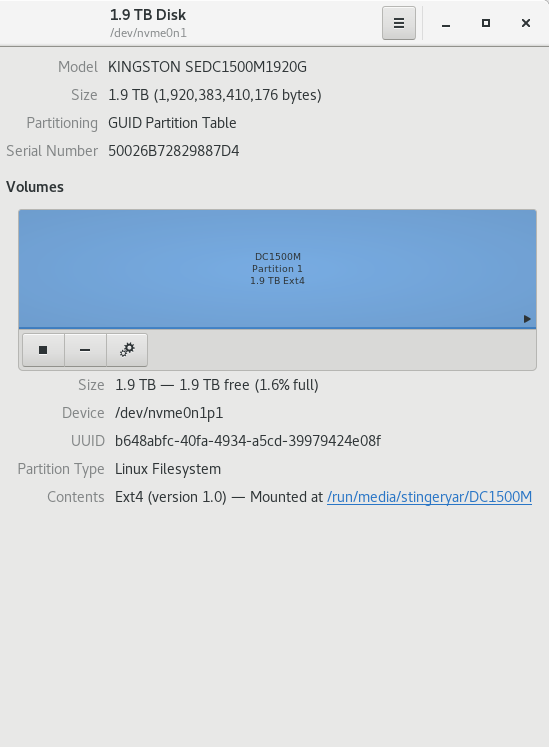

Після форматування для роботи буде доступно 1,74 Тбайт вільного простору.

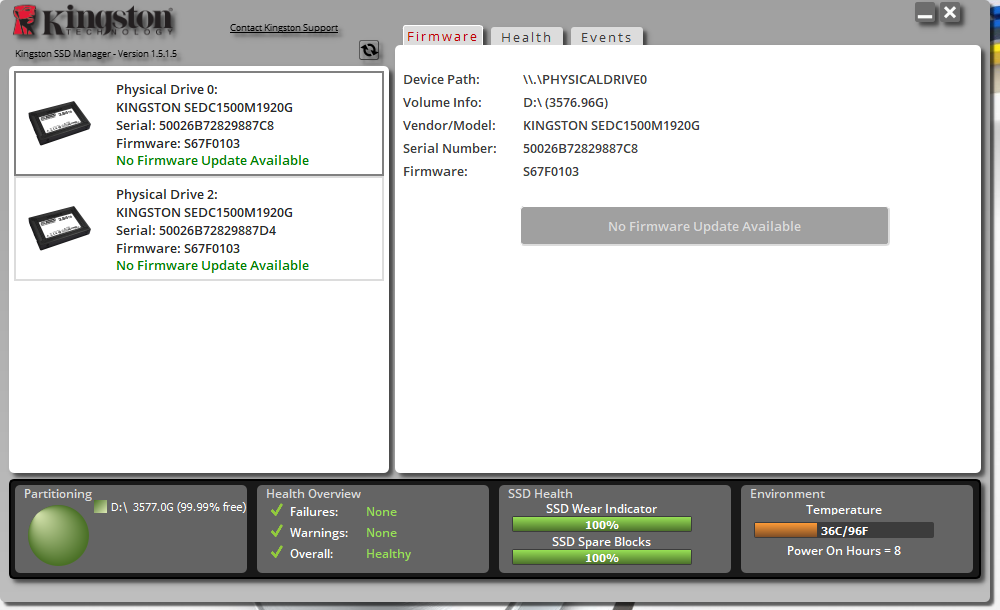

Kingston SSD Manager дозволяє перевірити актуальну прошивку, стерти накопичувач, переглянути журнал подій, а також перевірити датчик температури накопичувача.

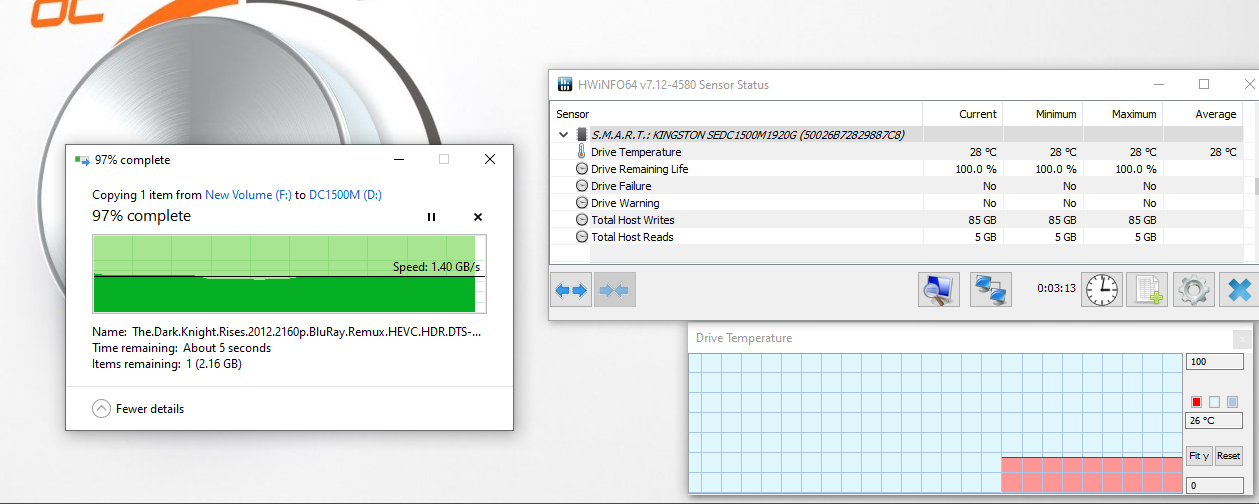

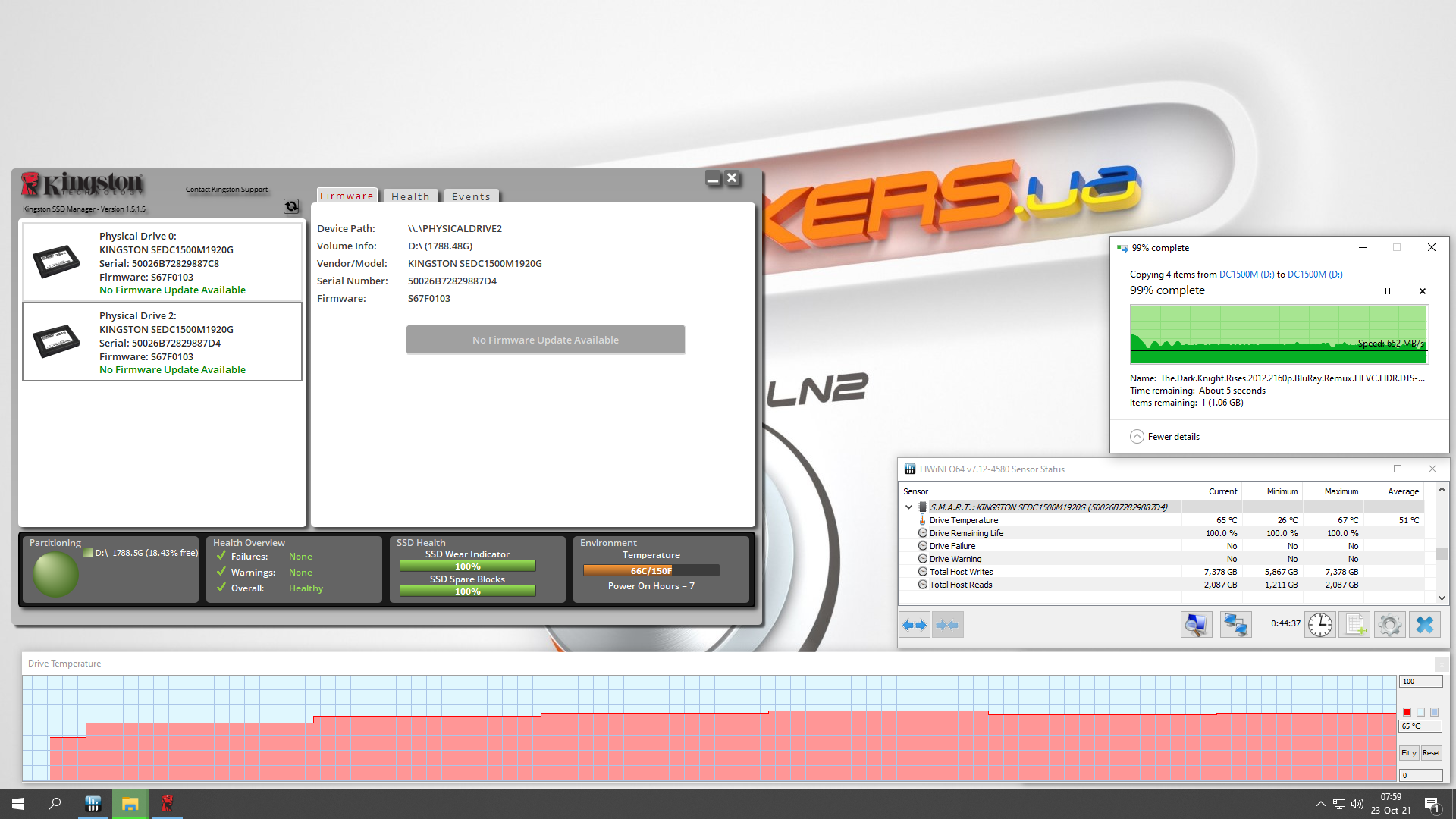

До речі, про датчик — він не показує температуру в реальному часі, автоматичне звернення до нього відбувається приблизно раз на три хвилини. Ось проста демонстрація його «прогріву» за відсутності будь-якого обдування:
Троттлінг відбувається при нагріванні до 65 градусів, накопичувач уповільнюється вдвічі. Це зовсім не актуально в серверному шасі, проте слід враховувати при складанні workstation. За наявності обдування температура навряд чи вища за кімнатну.
