Нам еще предстоит убедиться, есть ли реальный прирост от перепрошивки Radeon HD 6950, а пока рассмотрим спецификации участников сегодняшнего обзора.
| Видеоадаптер | MSI R5770 Hawk | MSI R5770 Hawk CrossFireX | Radeon HD 6950 2048MB | Radeon HD 6970 2048MB |
| Ядро | RV850 (Juniper) | 2 x RV850 (Juniper) | Cayman Pro | Cayman XT |
| Количество транзисторов, млн. шт | 1040 | 2 x 1040 | 2640 | 2640 |
| Техпроцесс, нм | 40 | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 170 | 2 x 170 | 389 | 389 |
| Количество потоковых процессоров | 800 | 2 x 800 | 1408 | 1536 |
| Количество текстурных блоков | 40 | 2 x 40 | 88 | 96 |
| Количество блоков рендеринга | 16 | 2 x16 | 32 | 32 |
| Частота ядра, МГц | 875 | 875 | 800 | 880 |
| Частота шейдерного домена, МГц | 875 | 875 | 800 | 880 |
| Шина памяти, бит | 128 | 2 x 128 | 256 | 256 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 4800 | 4800 | 5000 | 5500 |
| Объём памяти, МБ | 1024 | 2 x 1024 | 2048 | 2048 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 | 11 |
| Интерфейс | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 |
| Заявленная максимальная потребляемая мощность, нагрузка/простой, Вт | 108*/18* | 216*/36* | (200**) 140/20 | (250**) 190/20 |
* — указаны значения для эталонной видеокарты.
** — пиковая потребляемая мощность.
** — пиковая потребляемая мощность.
Глядя на характеристики тандема двух MSI R5770 Hawk можно с уверенностью сказать, что выглядят они более чем достойно. Суммарное количество потоковых процессоров равно 1600, что даже больше, чем у Radeon HD 6970. Блоков обработки текстур и рендернига 80 и 32 соответственно. Единственное, в чем конфигурация CrossFire заметно проигрывает — это в ширине шины памяти, всего по 128 бит на акселератор, да и частота её ниже, чем у конкурентов. Также напомним, что графическое ядро Juniper является носителем микроархитектуры VLIW5, в то время как GPU Cayman используют более прогрессивную VLIW4, что при определенной оптимизации драйверов и кода 3D-игр может дать неплохое преимущество в быстродействии.
Что касается потребляемой мощности, то мы не нашли её точные значения для MSI R5770 Hawk. В то же время энергопотребления двух видеокарт Radeon HD 5770 эталонного дизайна составляет 216 Вт, что даже больше, чем у HD 6970. Естественно, при разгоне с повышением напряжения этот показатель будет только расти, так что одиночная старшая модель должна быть чуть лучше в плане экономии электроэнергии. Но главный козырь конфигурации CrossFire — это удобство и стоимость апгрейда, ведь пользователь избавляется от необходимости продажи уже имеющегося Radeon HD 5770, так что при наличии соответствующей системной платы и качественного блока питания мощностью не менее 500 Вт, стоимость модернизации видеоподсистемы может составить порядка 130 долларов.
Тестовый стенд
Исследование производительности проводилось на тестовом стенде следующей конфигурации:
- процессор: AMD Phenom II X6 1055T (3,5 ГГц, 6 ядер, TC off);
- кулер: Xigmatek HDT1284S (1400 об/мин);
- системная плата: MSI 890FXA-GD70 (BIOS 1.4B4 от 05.05.2010);
- память: Take-Ms PC-10660 (DDR3-1333, 7-7-7-20-1T, 2x2 ГБ + 2x1 ГБ);
- жесткий диск: WD10FALS (1 ТБ, 7200 об/мин, 32 МБ);
- блок питания: Seasonic X-650 (650 Вт).
Для тестирования были выбраны 11 игровых и три синтетических приложения. Тестирование проводилось в разрешении 1920х1200, во всех играх (кроме Metro 2033) выбирались максимальные настройки качества. Анизотропная фильтрация AF16x форсировалась из драйверов, полноэкранное сглаживание АА4х устанавливалось из меню настроек приложений. Все тесты проводились не менее трех раз для получения среднего значения.
Результаты тестирования в приложениях под DirectX 10

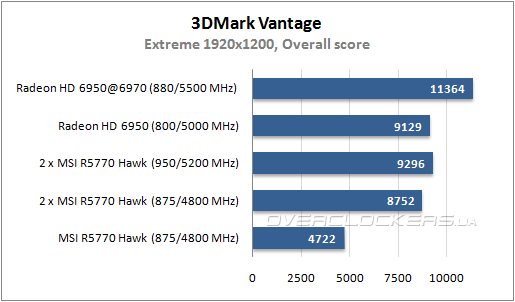

3DMark Vantage
Результаты одиночного акселератора MSI R5770 Hawk не очень хороши, профиль настроек Extreme для него слишком тяжел. Тандем двух таких видеокарт почти подбирается, а с разгоном даже немного опережает Radeon HD 6950. Но разблокировка последнего позволяет достичь еще более впечатляющих результатов. Заметим, что CrossFire-конфигурация продемонстрировала приличный уровень масштабируемости в 85%.

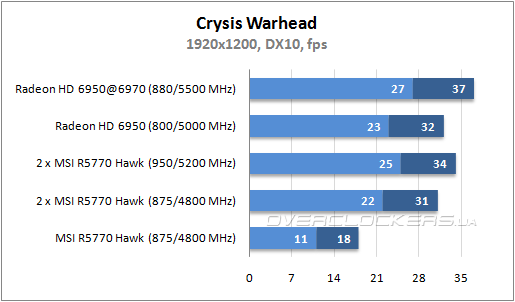

Crysis Warhead
С настройками качества «Enthusiast» на уровне Ambush шутер от первого лица Crysis оказался непосильной задачей для одиночной видеокарты HD 5770, но добавление второго акселератора позволяет добиться комфортного уровня производительности, а в разгоне даже немного обойти HD 6950. Как и в предыдущем случае, прирост от использования CrossFire составляет 88%, что можно считать очень хорошим результатом.

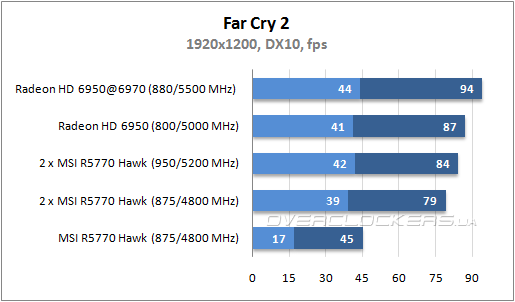

FarCry2
Минимальный fps, который выдает MSI R5770 Hawk, немного ниже комфортного уровня, так что нормально поиграть в FarCry 2 с максимальными настройками качества уже не получится. Но стоит добавить вторую видеокарту и нижняя граница частоты обновления кадров увеличивается вдвое, а средний fps — почти на 75%. Но даже разгон не позволяет CrossFire догнать HD 6950, а уж HD 6970 — и подавно. Очевидно, сказываются улучшения обновленной микроархитектуры старших видеокарт.

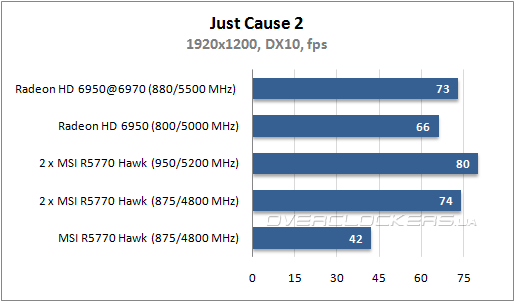

JustCause 2
Для оценки использовался встроенный тест производительности «Рассвет в пустыне», фиксирующий средний fps. Похоже, что игровой движок Avalanche Engine 2.0, используемый в Just Cause 2, не очень любит акселераторы на графических чипах Cayman, зато отлично мастштабируется на CrossFire-конфигурациях. Во всяком случае, даже без разгона тандем двух MSI R5770 Hawk без труда обошел HD 6970.

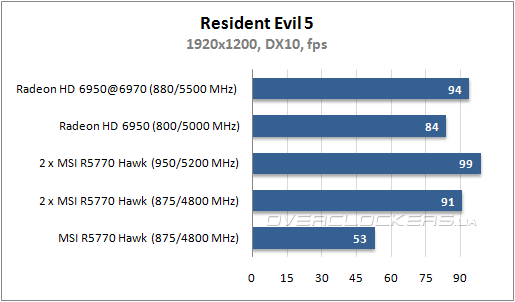

Resident Evil 5
Тестирование проводилось с использованием официального бенчмарка и результаты поразительно напоминают таковые для Just Cause 2. Скорее всего, для данной игры драйверы Catalyst недостаточно оптимизированы под микроархитектуру VLIW4. Этим можно объяснить отставание Radeon HD 6950 от связки из двух MSI R5770 Hawk, которые после небольшого разгона обыгрывают Radeon HD 6970.
