Новые видеоадаптеры базируются на графическом процессоре, который носит кодовое имя Turks. Ничего революционного в нем нет — это хорошо знакомый нам Redwood, к которому добавлен еще один SIMD-блок. Благодаря этому общее количество стрим-процессоров увеличено с 400 до 480, а текстурных блоков с 20 до 24. Число блоков растеризации не изменилось — их восемь. Обмен данными с памятью осуществляется по стандартной 128-битной шине.
На базе Turks выпускается две видеокарты — Radeon HD 6570 и Radeon HD 6670. Первая пришла на смену Radeon HD 5570, а вторая призвана со временем заменить Radeon HD 5670. Тактовые частоты HD 6570 ничем не отличаются от таковых у предшественника: ядро работает на 650 МГц, память на 4000 МГц в случае использования GDDR5 или на 1800 МГц для моделей с обычной DDR3. А вот частота ядра у старшего Radeon HD 6670 повышена до 800 МГц, что на 25 МГц больше чем у старого HD 5670. Для этой карты предусматривается использование только высокоскоростной памяти GDDR5 4 ГГц, но многие производители выпускают версии и с более дешевой DDR3.
Если Redwood состоял из 627 миллионов транзисторов, то у Turks их уже 716 миллионов. Новый GPU выполнен по нормам 40-нм техпроцесса, как и предшественник, поэтому площадь его немного больше — 118 мм² против 104 мм². Но, несмотря на все это, энергопотребление новых видеокарт почти не изменилось. Radeon HD 6570 потребляет до 44 Вт, что лишь на один ватт больше аппетитов Radeon HD 5570. А потребление Radeon HD 6670 ограничивается 66 Вт, что на два ватта больше показателей предшественника. В простое HD 6670 даже экономичнее на 2 ватта HD 5670 и потребляет всего лишь 12 Вт.
| Видеоадаптер | Radeon HD 6670 |
Radeon HD 6570 |
Radeon HD 5670 |
Radeon HD 5570 |
Radeon HD 5550 |
Radeon HD 4670 |
| Ядро | Turks | Turks | Redwood | Redwood | Redwood | RV730XT |
| Количество транзисторов, млн. шт | 716 | 716 | 627 | 627 | 627 | 514 |
| Техпроцесс, нм | 40 | 40 | 40 | 40 | 40 | 55 |
| Площадь ядра, кв. мм | 118 | 118 | 104 | 104 | 104 | 145 |
| Количество потоковых процессоров | 480 | 480 | 400 | 400 | 320 | 320 |
| Количество текстурных блоков | 24 | 24 | 20 | 20 | 16 | 32 |
| Количество блоков рендеринга | 8 | 8 | 8 | 8 | 8 | 8 |
| Частота ядра, МГц | 800 | 650 | 775 | 650 | 550 | 750 |
| Шина памяти, бит | 128 | 128 | 128 | 128 | 128 | 128 |
| Тип памяти | GDDR5 | DDR3, GDDR5 | GDDR5 | DDR3, GDDR5 | DDR3, GDDR5 | GDDR3, GDDR4 |
| Частота памяти, МГц | 4000 | 1800 DDR3, 4000 DDR5 | 4000 | 1800 DDR3, 3600/4000 GDDR5 | 1600/1800 DDR3, 3600/4000 GDDR5 | 2000 GDDR3, 2200 GDDR4 |
| Объём памяти, МБ | 512/1024 | 512/1024/2048 | 512/1024 | 512/1024 | 512/1024 | 512/1024 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 | 11 | 11 | 10.1 |
| Интерфейс | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.0 |
| Заявленная максимальная потребляемая мощность, Вт | 66 | 44 | 64 | 43 | 39 | 75 |
Выпускать замену для Radeon HD 5550 компания AMD не стала. Вероятно, чтобы не создавать лишнюю конкуренцию старшим моделям Redwood. Тем более, что старые видеокарты еще активно выпускаются и, судя по всему, еще долго будут присутствовать на рынке. Новинки заняли свою ценовую нишу, старые модели — свою, более дешевую. Конечный потребитель от такого разнообразия только выигрывает.
Все видеокарты поддерживают аппаратное декодирование видео MPEG-2 и MPEG-4, включая DivX и XviD. Появилась поддержка 3D-технологии AMD HD3D. И наконец-то бюджетные карты AMD научились декодировать Blu-ray 3D, что у конкурента появилось еще в GeForce GT 240. Вывод цифрового сигнала возможен по интерфейсам HDMI 1.4a и DisplayPort 1.2.
В наш обзор мы включили три видеокарты. Radeon HD 6570 представлен двумя моделями с разной памятью — DDR3 и GDDR5. На отечественном рынке доминируют первые, ведь такие карты дешевле. Но, как показало наше недавнее тестирование Radeon HD 5570, производительность видеокарт с разной памятью различается очень сильно. Radeon HD 6670 представлен одной моделью HIS, оснащенной памятью GDDR5.
MSI R6570-MD1GD3/LP
Начнем мы наш обзор с графического ускорителя производства MSI. В активе компании пока лишь одна модель на базе Turks, и модель эта далеко не самая производительная, ведь использует она память DDR3.
Поставляется в небольшой коробке, внутри которой кроме самой видеокарты можно найти диск с программным обеспечением и руководство пользователя.
Карта имеет низкопрофильное исполнение и оснащена системой охлаждения с двумя вентиляторами. Внешне такой кулер чем-то напоминает Twin Frozr старших видеокарт MSI. Сходство придается стреловидной формой кожуха у R6570-MD1GD3/LP.
На заднюю панель вынесены разъемы DVI, HDMI и D-Sub.
Система охлаждения занимает два слота. Простой алюминиевый радиатор контактирует с ядром и с чипами памяти, распаянными на лицевой стороне платы. Обдувается он парой 50-мм вентиляторов Power Logic.
Видеокарта выполнена по референсному дизайну. Монтаж элементов очень плотный. Микросхемы памяти расположены с двух сторон платы. Система питания ядра и памяти выполнены по однофазной схеме.
А вот и графический процессор Turks собственной персоной:
Данная модель примечательна тем, что в ней используются микросхемы памяти AMD. И это стало для нас настоящим сюрпризом. Действительно ли AMD занялась выпуском микросхем памяти или это перемаркированные чипы DDR3 от иных производителей, выяснить не удалось.
Тактовые частоты стандартны: ядро работает на 650 МГц, память на 1800 МГц. В 2D-режиме частоты снижаются до 100/300 МГц.
Двухвентиляторный кулер оказался довольно эффективным. В открытом корпусе при температуре в помещении 28 °C ядро не прогревалось выше 60 °C в нашем стандартном 12-минутном тесте Crysis: Warhead с максимальными настройками качества. Уровень шума очень низкий.
Видеоадаптер продемонстрировал хороший разгонный потенциал. GPU смог стабильно работать на 860 МГц, память на 2120 МГц. Итоговый прирост по частотам составил 32 и 18%.
При разгоне обороты вентиляторов поднимались до максимума. Шум при этом становился уже заметным, но вполне может быть, что такой разгон возможен и без значительного поднятия оборотов. У нас на проверку возможностей карты в тихом режиме не было времени. HIS HD 6570 Silence 1GB GDDR5 (H657HC1GD)
На очереди Radeon HD 6570 с памятью GDDR5.
Видеоадаптер HIS поставляется в коробке с традиционным оформлением. Комплектуется только инструкцией и диском с драйвером.

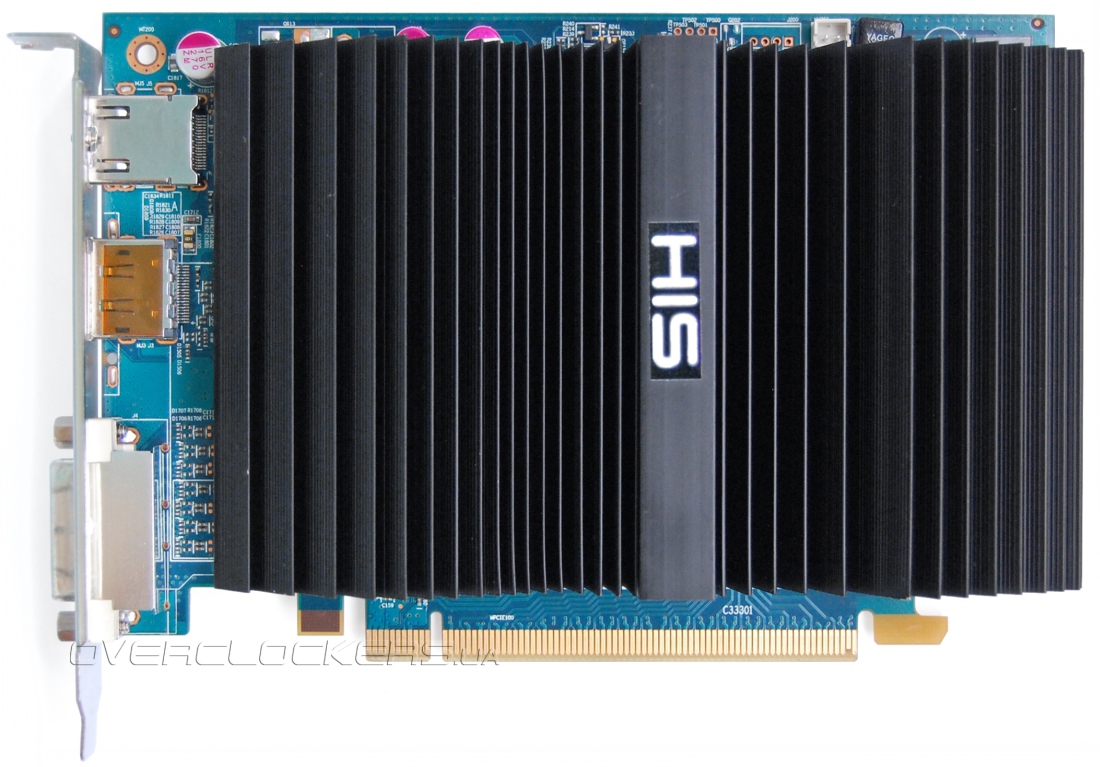

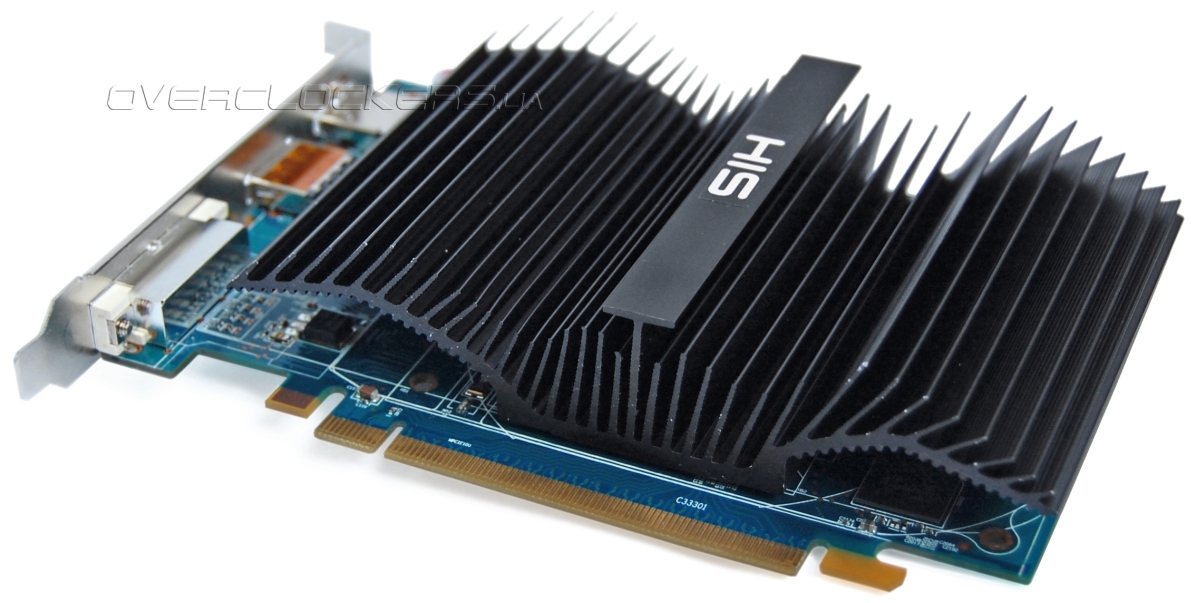

Внешне данная модель напоминает недавно рассмотренный HIS HD 5550 Silence. Адаптер полноформатный, оснащен массивным черным радиатором без использования вентилятора.

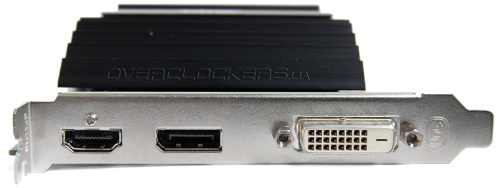

Набор внешних интерфейсов включает разъемы DVI, HDMI и DisplayPort. В отличие от других видеокарт тут мы видим DVI-D, который не поддерживает вывод аналогового сигнала. Так что подключить к этой карте мониторы, оснащенные D-Sub, будет невозможно. А в эту категорию попадают не только давно канувшие в лету ЭЛТ-мониторы, но и бюджетные модели с ЖК-матрицей. Такая комбинация разъемов сейчас встречается не только у HIS, но и у некоторых других партнеров AMD.

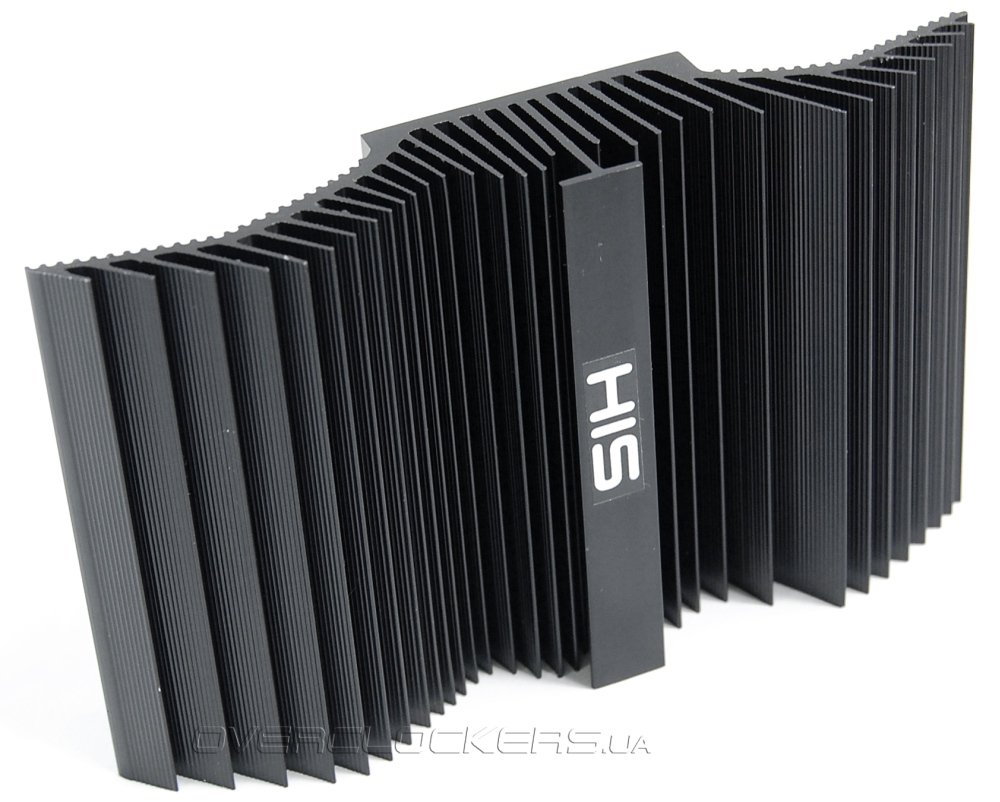

Радиатор выполнен из алюминия и обходится без тепловых трубок. Форма радиатора идентична системе охлаждения HIS HD 5550 Silence.

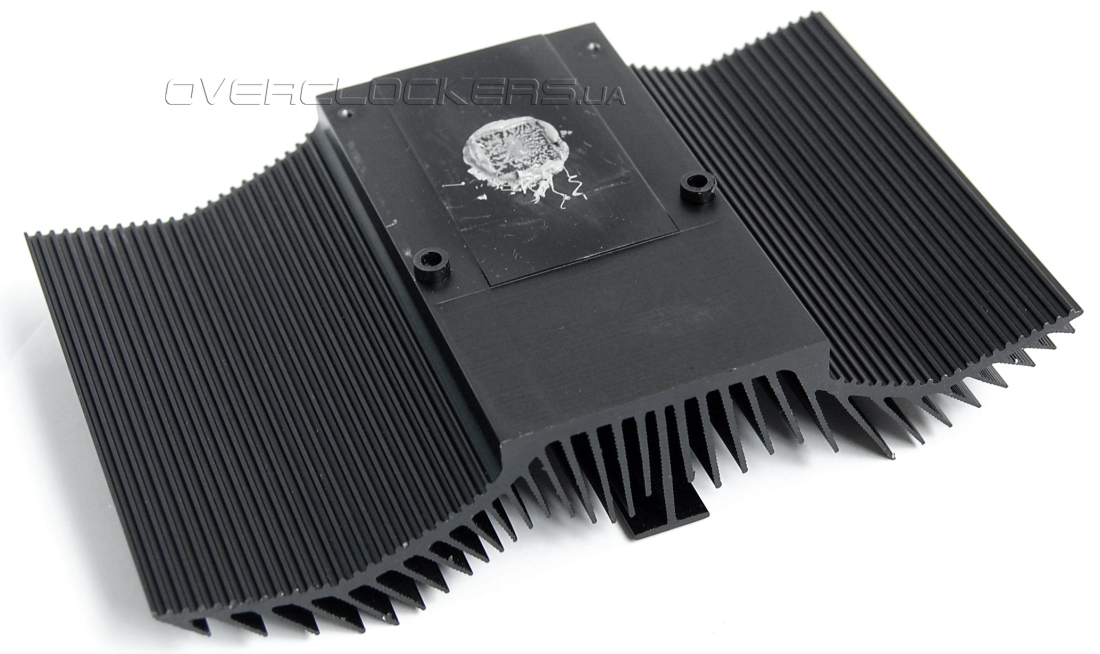

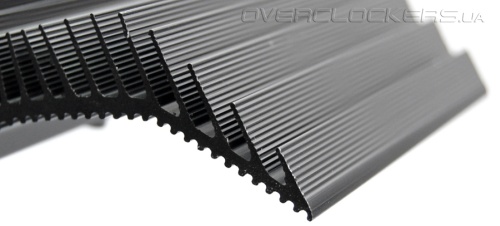

Пластины имеют волнистую рифленую поверхность, что помогает увеличить площадь рассеивания.

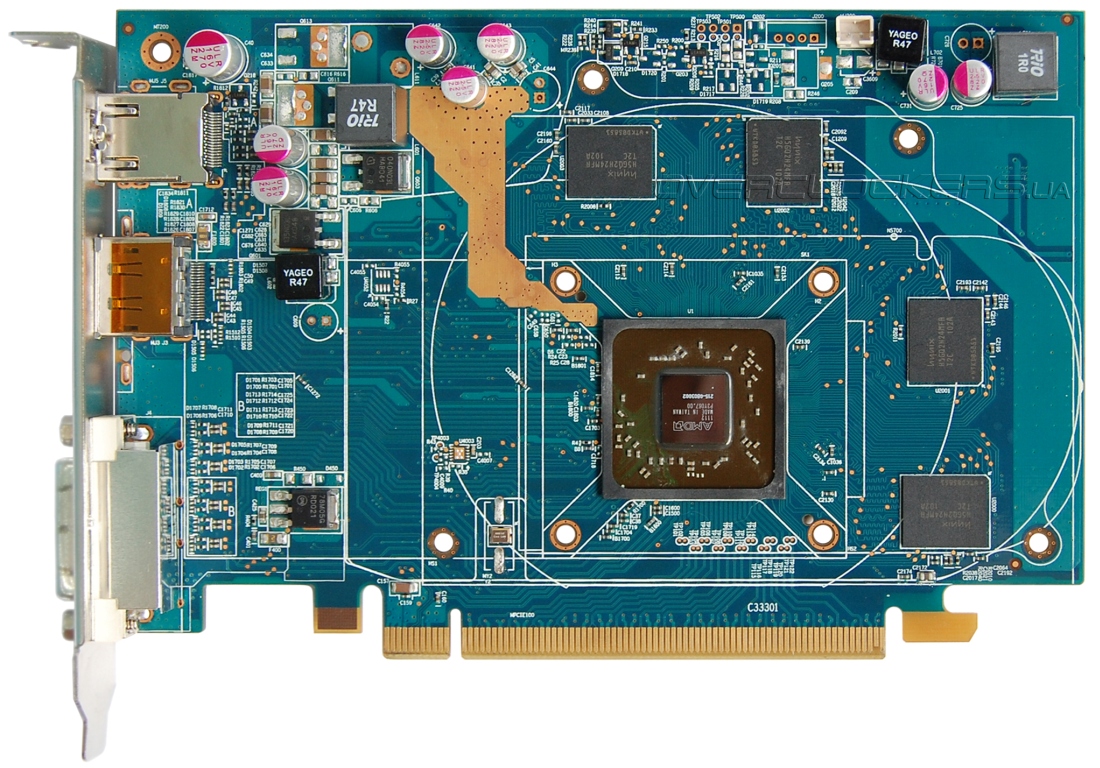

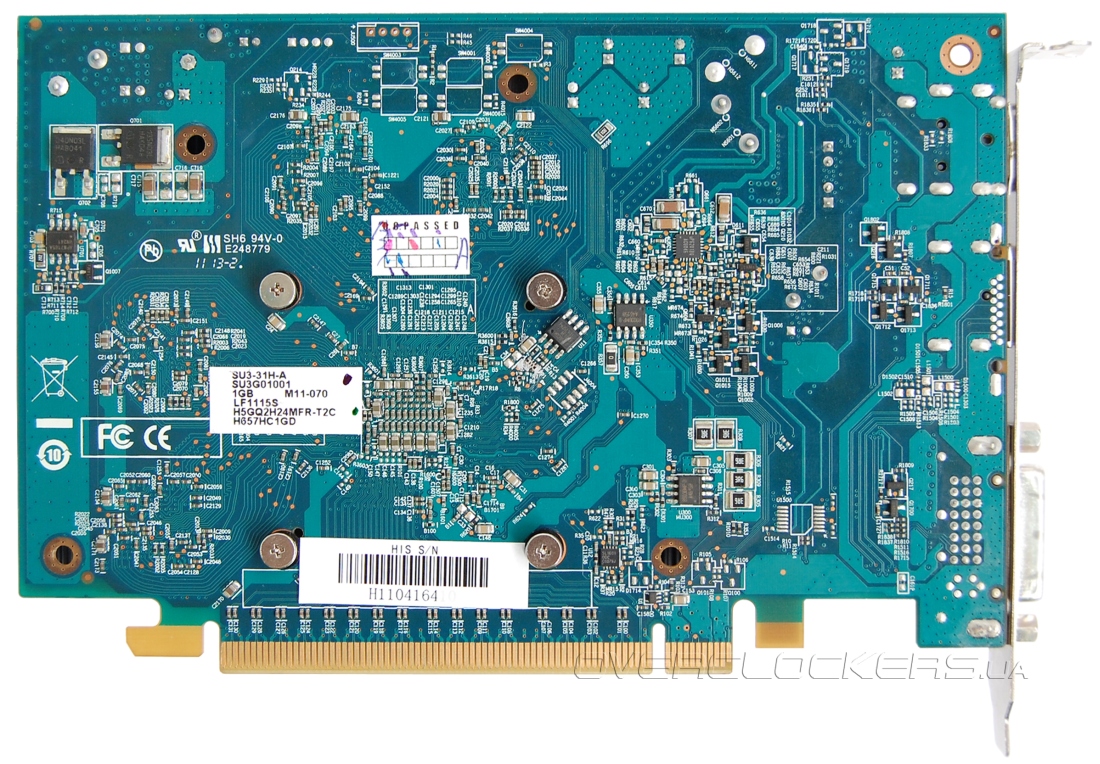

Дизайн PCB не сильно отличается от платы HIS HD 5570 iCooler IV. Система питания ядра включает одну фазу.

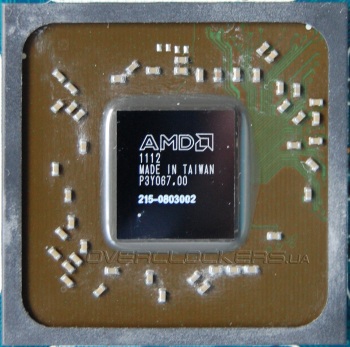

Стандартный графический процессор Turks, работающий на 650 МГц.

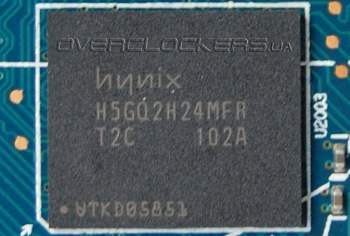

Один гигабайт видеопамяти набран 4 микросхемами Hynix H5GQ2H24MFR T2C.

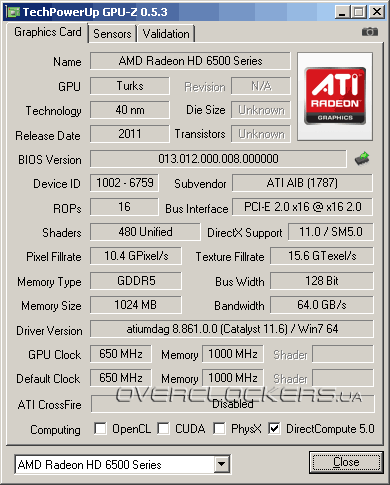

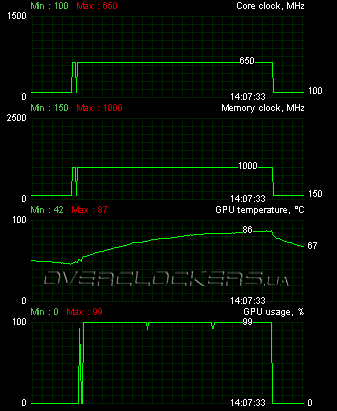

Частоты отвечают стандартным спецификациям — 650/4000 МГц для GPU и памяти. В простое они снижаются до 100/600 МГц.

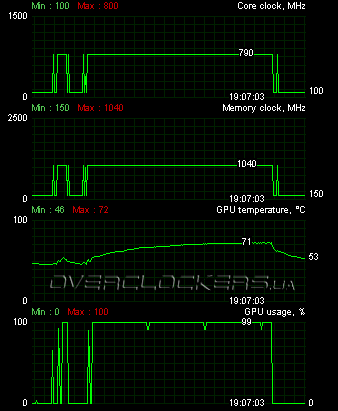

К нашему удивлению видеокарта оказалась холоднее HIS HD 5550 Silence с таким же радиатором. При 12-минутной нагрузке Crysis: Warhead температура не превысила 87 °C при 28 градусах Цельсия в помещении. Трудно однозначно сказать, с чем это связано. Возможно, у HD 6570 более качественный термоинтерфейс или напряжение у HD 5550 довольно высокое. Одной из причин может быть и разные размеры кристалла, ведь Turks имеет большую площадь соприкосновения с радиатором при схожем уровне тепловыделения.
Для разгона использовался дополнительный обдув. В 12 сантиметрах от видеокарты был установлен тихоходный 140-мм вентилятор на 950 об/мин, что позволило поддерживать температуру в пределах 72 °C даже при разгоне. Сам же разгон составил 790/4160 МГц для ядра и памяти.
Напоследок стоит сказать, что видеокарта HD 6570 Silence (H657HC1GD) не числится на сайте HIS. К нам в руки снова попала модель, которая так и не дошла до розницы. Аналогичная ситуация была с HIS HD 6450 Silence (H645HT1GD), фигурировавшей в одном из недавних обзоров. HIS HD 6670 Fan 1GB GDDR5 (H667F1GD)
Переходим к старшему видеоадаптеру на базе Turks. Это еще один представитель модельного ряда HIS. На этот раз вполне актуальная и существующая модель.
Упаковка видеокарты вполне стандартна для продукта HIS. Комплект поставки включает только диск с драйвером и краткую инструкцию.
Внешне данная карта ничем не выделяется на фоне собратьев из-за привычного кулера Arctic Cooling, который часто используется как самой HIS, так и другими партнерами AMD.
На задней панели мы вновь видим сочетание одних лишь цифровых интерфейсов: DVI-D, HDMI и DisplayPort.
Кулер имеет типичную конструкцию. Алюминиевый прямоугольный радиатор с рядом параллельных пластин.
Сверху крепится пластиковый кожух с вентилятором 80-мм (диаметр лопастей 75 мм).
Плата создана по единому дизайну с рассмотренным выше HIS HD 5570, но система питания GPU включает уже две фазы.
Графический чип окружен защитной пластиковой рамкой.
Объем видеопамяти в 1 ГБ набран 4 микросхемами Hynix H5GQ2H24MFR T2C.
Характеристики стандартны: ядро функционирует на 800 МГц, память GDDR5 на 4 ГГц. В простое частоты понижаются до 100/600 МГц.
В игровых тестах температура GPU не превышала 66 °C при температуре 28 градусов в помещении. Шум низкий.
Данную карту удалось разогнать до частот 930/4720 МГц при повышенных оборотах вентилятора.
Примерно такие же результаты разгона были у рассмотренной нами недавно видеокарты ASUS EAH5670/DI/1GD5. Так что мы сможем сравнить производительность Radeon HD 6670 с HD 5670 не только в номинале, но и при разгоне, на одинаковой частоте графического процессора. Характеристики тестируемых видеокарт
Для сравнения мы взяли бюджетные видеокарты AMD пятитысячной серии, рассмотренные в недавней статье, добавили результаты GeForce GT 430 и GeForce GT 240. Поскольку последняя карта в лице ASUS ENGT240/DI/1GD3/A имеет заниженную частоту памяти, то мы решили дополнительно протестировать ее на рекомендованных для GeForce GT 240 частотах 550/1340/2000 МГц. Но частота памяти у ASUS изменялась с большим шагом, ровно 2000 МГц установить оказалось невозможно, мы остановились на 1974 МГц.
| Видеоадаптер | HIS HD6670 Fan | HIS HD6570 Silence | MSI R6570-MD1GD3/LP | ASUS EAH5670 /DI/ 1GD5 |
HIS HD5570 iCooler IV |
ASUS EAH5570/DI/ 1GD3(LP) | Inno3D GeForce GT430 | ASUS ENGT240 /DI/ 1GD3/A |
| Ядро | Turks | Turks | Turks | Redwood | Redwood | Redwood | GF108 | GT215 |
| Количество транзисторов, млн. шт | 716 | 716 | 716 | 627 | 627 | 627 | 585 | 727 |
| Техпроцесс, нм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 118 | 118 | 118 | 104 | 104 | 104 | 116 | 139 |
| Количество потоковых процессоров | 480 | 480 | 480 | 400 | 400 | 400 | 96 | 96 |
| Количество текстурных блоков | 24 | 24 | 24 | 20 | 20 | 20 | 16 | 32 |
| Количество блоков рендеринга | 8 | 8 | 8 | 8 | 8 | 8 | 4 | 8 |
| Частота ядра, МГц | 800 | 650 | 650 | 775 | 650 | 650 | 700 | 550 |
| Частота шейдерного домена, МГц | 650 | 650 | 650 | 128 | 128 | 128 | 1400 | 1340 |
| Шина памяти, бит | 128 | 128 | 128 | 128 | 128 | 128 | 128 | 128 |
| Тип памяти | GDDR5 | GDDR5 | DDR3 | GDDR5 | GDDR5 | GDDR3 | GDDR3 | GDDR3 |
| Частота памяти, МГц | 4000 | 4000 | 1800 | 4000 | 4000 | 1600 | 1800 | 1580 |
| Объём памяти, МБ | 1024 | 1024 | 1024 | 1024 | 512 | 1024 | 1024 | 1024 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 10.1 |
| Интерфейс | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.0 | PCI-E 2.0 |
| Заявленная максимальная потребляемая мощность, Вт | 66 | 44 | <44 | 64 | 43 | 43 | 49 | <69 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Core i7-965 EE (3,2@3,91 ГГц, BCLK 170 МГц);
- кулер: Thermalright Venomous X;
- материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
- память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1700 МГц, 8-8-8-24-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
- блок питания: Seasonic SS-850HT (850 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйвер Radeon: ATI Catalyst 11.6.
- драйвер GeForce: NVIDIA GeForce 275.33;
Результаты тестирования

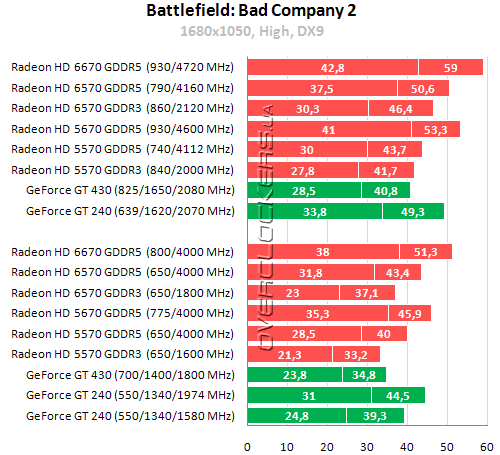

Battlefield: Bad Company 2
В DirectX 9 все новички без проблем справляются даже с разрешением 1680x1050, демонстрируя средний результат намного выше 30 fps. Хотя минимальный fps у младшего Radeon HD 6570 все же ниже комфортного порога — всего лишь 23 кадра. По этому показателю разница между HD 6570 с разным типом памяти достигает 38%, по среднему — 17% в пользу видеокарты HIS Silence. Radeon HD 6670 производительнее Radeon HD 5670 на 8-12%.
При переходе к более тяжелому режиму в DirectX 10 частота памяти перестает играть столь критичную роль для Radeon HD 6570 и разница между двумя видеокартами с разной памятью снижается до 13-11%. Карта с DDR3 оказывается чуть медленнее GeForce GT 240, а карта с GDDR5 — немного быстрее. Старший Radeon HD 6670 выигрывает у предшественника HD 5670 уже 15-14%.

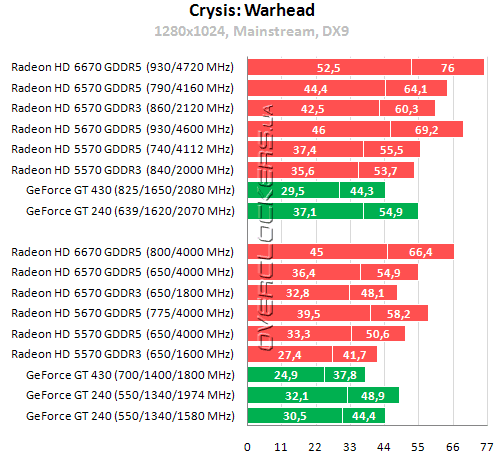

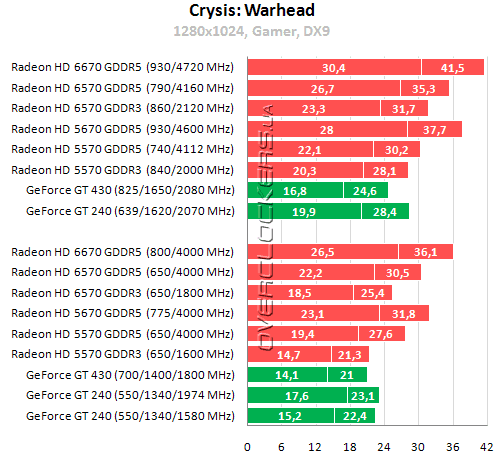

Crysis: Warhead
В данной игре наибольшее преимущество Radeon HD 6570 GDDR5 над картой с более медленной памятью в самом тяжелом режиме и достигает оно 20%. Впрочем, на профиле настроек Gamer только Radeon HD 6670 демонстрирует более-менее приемлемый минимальный fps. Преимущество Radeon HD 6670 в среднем около 14%, а с младшими Turks разница в производительности от 18 до 22% для карты с GDDR5 и от 38 до 44% для DDR3-версии. HIS HD 6570 Silence с разгоном не дотягивает всего пару процентов до уровня старшего собрата, работающего в номинале.

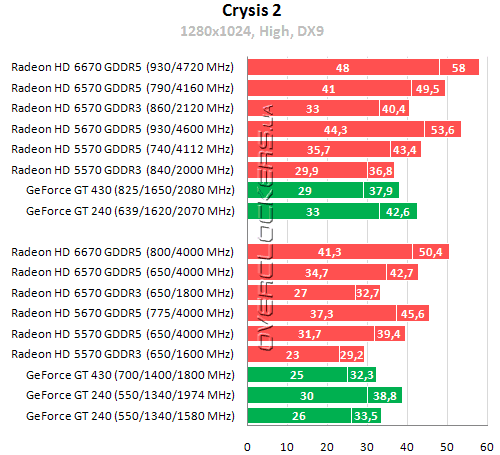

Crysis 2

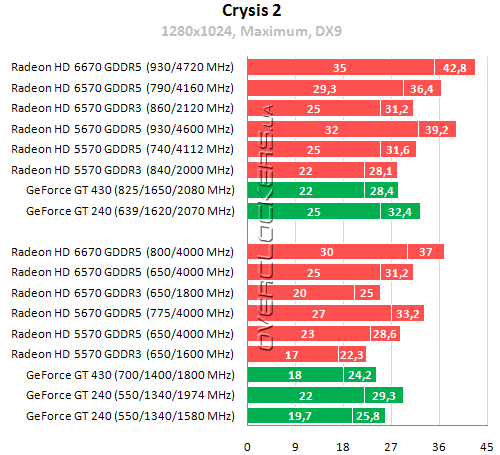

В Crysis 2 между видеокартами Radeon HD 6570 разница колеблется от 30% в более простом режиме до 25% в более тяжелом при высоких настройках качества. Преимущество Radeon HD 6670 над HD 5670 составляет примерно 11%. HIS HD 5550 Silence с памятью GDDR5 от флагманского Redwood отделяют 6-8% производительности. Карта MSI с памятью DDR3 демонстрирует аналогичный результат лишь при разгоне.

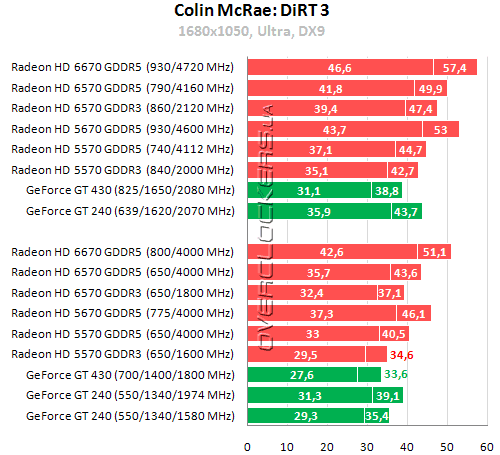

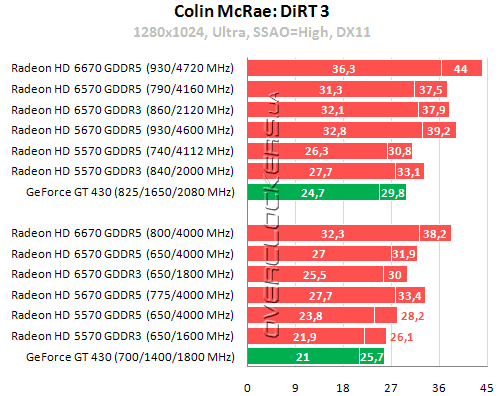

Colin McRae: DiRT 3
Для начала рассмотрим результаты тестирования в DirectX 9.
Все видеокарты шеститысячной серии обеспечили высокую производительность в разрешении 1680x1050. Частота памяти в этом приложении влияет на итоговый результат не так сильно, как в предыдущих играх. Поэтому разница между двумя версиями Radeon HD 6570 укладывается в 17,5% по среднему fps и 10% по минимальному. MSI R6570-MD1GD3/LP уступает Radeon HD 5570 GDDR5 только 2% по минимальному показателю и 9% по средней частоте кадров. HIS HD 6570 Silence отделяют от HD 5670 4-6% производительности.
В DirectX 11 новые видеокарты немного увеличивают отрыв от предшественников. Даже самая простая версия Radeon HD 6570 с памятью DDR3 оказывается быстрее самой производительной версии Radeon HD 5570 GDDR5. Между Radeon HD 6670 и Radeon HD 5670 разница укладывается в 11%.

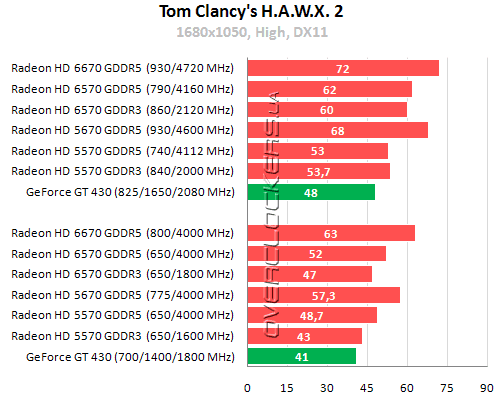

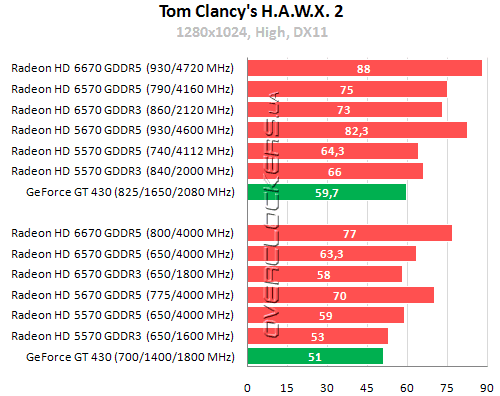

Tom Clancy's H.A.W.X. 2
MSI R6570-MD1GD3/LP не дотягивает до результатов Radeon HD 5570 GDDR5 всего лишь один кадр. Radeon HD 6570 с GDDR5 оказывается производительнее собрата на 9-11%. Radeon HD 6670 лучше предшественника на 10%.

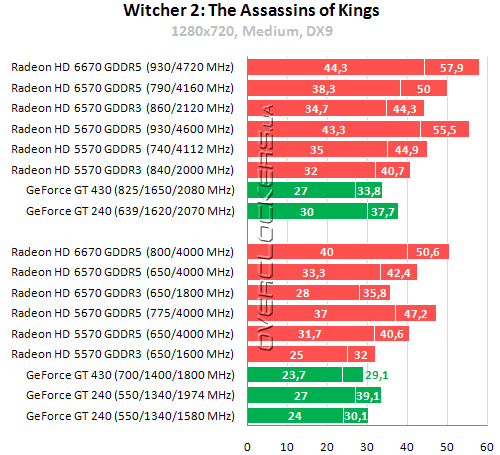

Witcher 2: The Assassins of Kings
Radeon HD 6570 DDR3 производительнее Radeon HD 5570 DDR3 на 12%. Между HD 6570 и HD 5570 с памятью GDDR5 разница 4-5% на средних настройках и 5-8% при высоком качестве. Преимущество старшего Turks над старшим Redwood достигает 7-8% в более простом режиме и 9-10% в самом тяжелом. Только эти карты могут обеспечить комфортный fps при профиле настроек High.

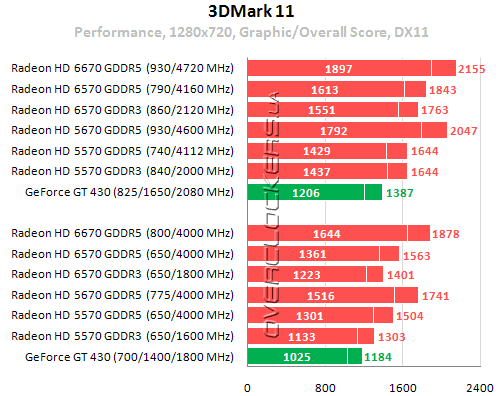

3DMark 11
В этом тесте мы видим преимущество нового Radeon HD 6670 над предшественником Radeon HD 5670 в 8,4%. Старший Radeon HD 6570 выигрывает 4,6% у своего предшественника. Между картами с памятью DDR3 разница достигает 8%. Это объясняется и небольшой разницей в частоте памяти. Результат MSI R6570-MD1GD3/LP на 19% лучше показателей GeForce GT 430.
Выводы
С выпуском новых видеокарт Radeon HD 6570 и Radeon HD 6670 компания AMD укрепила свои позиции на рынке бюджетных видеоадаптеров. В данном сегменте рынок сейчас насыщен как никогда. Представители пятитысячной серии еще присутствуют в продаже и, судя по всему, долго будут соседствовать с новинками на базе Turks. Просто представители прошлого поколения переместились в чуть более дешевую категорию, освободив место для представителей новой серии. У NVIDIA же в этом сегменте выбор небогат и кроме старых GeForce GT 240 и припозднившихся GeForce GT 430/440 противопоставить решениям AMD нечего. Причем в стане «зеленых» нет адекватных конкурентов для старших бюджетных видеокарт Radeon. У NVIDIA образовался некий вакуум между GeForce GTS 450 и GeForce GT 440. Впрочем, об этом мы детально погорим в следующей статье, в которой сведем вместе все бюджетные видеокарты GeForce и Radeon.
Производительность Radeon HD 6570 выше чем у аналогичного по частотам Radeon HD 5570 на 5-10%. Radeon HD 6670 благодаря более высокой частоте GPU выигрывает у своего предшественника от 8 до 15%. Прирост не гигантский, но неплохой, и вполне оправданный разницей в цене. При таком преимуществе новинки почти не отличаются по уровню энергопотребления от решений на базе Redwood. Пропускная способность памяти значительно влияет на производительность. По итогам тестирования видно, что карта с памятью DDR3 уступает от 5 до 38%, в зависимости от приложения. Медленная память в некоторых случаях значительно сдерживает потенциал Turks и не дает полностью раскрыться видеокарте. И хотя модели с памятью DDR3 дешевле, но переплата за GDDR5, как вы можете сами убедиться, себя полностью оправдывает.
Видеоадаптер MSI R6570-MD1GD3/LP как раз относится к категории более доступных решений с памятью DDR3. Оснащен простой, но очень эффективной системой охлаждения. Разгонный потенциал довольно высокий, что позволяет при повышении частот достигнуть уровня производительности карт с GDDR5. А компактные размеры этой модели позволят установить ее в миниатюрные корпуса для HTPC-систем. Правда, дополнительных низкопрофильных заглушек для задней панели в комплекте нет, а кулер немного увеличивает общую высоту, что может создать небольшие трудности при установке R6570-MD1GD3/LP в миниатюрные корпуса.
HIS HD 6570 Silence (H657HC1GD) благодаря быстрой памяти GDDR5 демонстрирует отличный уровень производительности в номинале. Пассивная система охлаждения достойно справляется со своей задачей, а при небольшом дополнительном обдуве позволит добиться очень низких рабочих температур. Разгонный потенциал довольно неплохой, в отличие от недавно рассмотренного нами HIS HD 5570 iCooler IV. И до уровня старшего Radeon HD 6670 данный экземпляр не дотянул лишь 10 МГц по частоте ядра. В общем, все хорошо и даже отлично. Только вот в продаже эту замечательную карту не найти, и на сайте HIS она тоже не значится. К нам снова попал экземпляр, выпущенный специально для тестовых лабораторий, а не для розничного рынка. Для простых покупателей HIS припасла более простые модели, оснащенные DDR3.
А вот с HIS HD 6670 Fan 1GB GDDR5 (H667F1GD) таких проблем нет. Видеокарта вполне реальная и вполне доступная. Неплохое охлаждение, хороший (но не выдающийся) разгонный потенциал, который позволяет поднять производительность на 10-15%. Достойный представитель серии HD 6670 и хороший выбор в своей ценовой категории.
