Этими моделями будут следующие карты:
- HIS 6850 IceQ X Turbo 1GB GDDR5 (H685QNT1GD);
- HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M);
- HIS 6970 IceQ Turbo 2GB GDDR5 (H697QT2G2M).
HIS 6850 IceQ X Turbo 1GB GDDR5 (H685QNT1GD)
Начнем с младшего Radeon HD 6850. Упаковка вполне типична для продуктов HIS, не хватает разве что изображения меча. Зато на лицевой стороне имеется большой логотип IceQ X и данные о том, что фирменный кулер тише референсного на 7 дБ и при этом на 13 градусов эффективнее.
Комплект поставки включает:
- переходник DVI/D-Sub;
- переходник питания c двух molex на PCI-E 6pin;
- мостик CrossFire;
- диск с драйвером;
- купон на загрузку Colin McRae: DiRT 3;
- инструкция.
Крыльчатка вентилятора и кожух системы охлаждения выполнены из полупрозрачного пластика в единой голубой цветовой гамме.
На задней панели расположены два разъема DVI (один из них DVI-D без возможности вывода аналогового сигнала), HDMI и Display Port. Такой богатый набор видеоинтерфейсов для Radeon HD 6850 стандартен.
Также на задней панели имеются прорези для выдуваемого воздуха.
Кулер базируется на четырех тепловых трубках, пронизывающих массив тонких алюминиевых пластин. Центральные трубки имеют толщину 8 мм, крайние — по 6 мм.
Контакт с графическим процессором осуществляется через медную пластину.
В центральной части имеется углубление под вентилятор, боковые секции приподняты над платой.
Обдувается такая конструкция вентилятором ADDA DC Brushless AY09212MB20ABA0 с крыльчаткой диаметром 85 мм.
Лопасти имеют особый изгиб на краях, позволяющий направить поток перпендикулярно плоскости ротора, как и в случае использования радиального вентилятора. Это улучшает охлаждение боковых секций и повышает общую эффективность всей системы охлаждения.
Стоит отметить, что конструкция кулера типична для многих видеокарт у других производителей, но только инженеры HIS додумались использовать вентилятор «комбинированного» типа, который позволяет добиться нормального обдува всего радиатора даже при небольших оборотах.
Для охлаждения силовых компонентов системы питания ядра используется небольшой радиатор, идентичный тому, что устанавливается на референсные карты.
Дизайн платы идентичен простым Radeon HD 6850 компании HIS и напоминает укороченный вариант Radeon HD 6870.
Питание GPU реализовано по типовой трехфазной схеме на микросхемах 59901M от Texas Instruments, выполненных по технологии DrMOS. Управляющий контроллер CHL8214-03 производства CHiL Semiconductor. Подсистема питания памяти построена на простых МОП-транзисторах под управлением контроллера uP6122AF от uPI Semiconductor.
Графический процессор Barts у Radeon HD 6850 лишен части функциональных блоков, из 1120 потоковых процессоров активно только 960, а из 56 текстурных блоков рабочие 48.
Объем памяти в один гигабайт набран восемью микросхемами Hynix H5GQ1H24BFR.
Тактовые частоты повышены с 775/4000 МГц для ядра и памяти до 820/4400 МГц. Заводской разгон GPU небольшой, а вот у памяти довольно внушительный, особенно, если вспомнить, что видеокарты этой серии (независимо от возможностей самих чипов GDDR5) высокими частотами памяти не балуют.
При обычной игровой нагрузке кулер поддерживает низкую температуру при минимальном уровне шума. В 12-минутном тесте Crysis: Warhead на максимальных настройках качества в разрешении 1920x1080 (демо-запись Ambush из Crysis Warhead Benchmarking Tool) температура графического процессора не превысила 65 °C при 25 градусах в помещении. Вентилятор не раскручивался больше 1670—1690 об/мин.
Максимальный разгон составил 975/4688 МГц при повышенном с 1,148 до 1,181 В напряжении. Более высокая частота памяти приводила к снижению стабильности. Большая частота GPU требовала больших напряжений, что тоже приводило к сбоям. Вполне возможно, что при лучшем охлаждении системы питания, возможно, было бы достичь и 1 ГГц по ядру.
Для такого разгона пришлось поднимать обороты вентилятора до максимума, что означает и очень высокий уровень шума. Естественно, это не практично и для повседневного использования с родным кулером придется довольствоваться более низкими частотами. Ограничившись номинальным напряжением, мы смогли достичь стабильности на 950/4688 МГц при 1910—1960 об/мин. При такой скорости шум вентилятора еще довольно умеренный. Как видим, итоговый разгон лишь немного отличается от максимального. Просто частоты свыше 950 МГц уже требуют софтвольтмода, а радиатор микросхем DrMOS в этом случае с нагрузкой уже не справляется. Даже без повышения напряжения разгон еще будет сильно зависеть от нормальной вентиляции в корпусе. Мы тестировали карты в открытом корпусе. В закрытом же нагрев платы и ее компонентов может быть больше, соответственно и потолок разгона меньше. Впрочем, все легко решается повышением оборотов (и шума) или дополнительным охлаждением карты (а многие современные корпуса имеют вентилятор на боковой панели).
В любом случае, благодаря мощной системе охлаждения на HIS 6850 IceQ X Turbo можно использовать те частоты, которые у других видеокарт возможны только в самом шумном режиме работы. В качестве примера можно вспомнить и рассматривавшийся нами ранее HIS 6850 Fan 1GB, который оказался горячее собрата на 15 °C при более низком разгоне и максимальных оборотах своего вентилятора.
Отметим еще, что Radeon HD 6870 IceQ X, который не попал в наше тестирование, имеет аналогичный дизайн и такую же систему охлаждения.
HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M)
На очереди младшая модель на базе самого мощного графического процессора AMD под кодовым именем Cayman.
Коробка имеет традиционное оформление как для HIS.
Комплект поставки включает:
- переходник DVI/D-Sub;
- два переходник питания с двух molex на PCI-E 6pin;
- мостик CrossFire;
- диск с драйвером;
- инструкция.
На первый взгляд перед нами копия HIS 6850 IceQ X. Карты очень похожи благодаря одинаковому кулеру — разница только в наклейке на кожухе.
Но HIS 6950 IceQ X Turbo X немного длиннее собрата — 24 см вместо 21,5 см.
Набор внешних коммуникаций довольно богатый: два DVI, два mini DisplayPort, один HDMI. Но такая комбинация разъемов стандартна для Radeon HD 6950/6970.
Система охлаждения точно такая же, как и у ранее описанной модели, лишь пластиковый кожух стал чуть длиннее. Медное основание, четыре тепловые трубки (центральные по 8 мм) и радиатор из 45 алюминиевых пластин.
Обдув осуществляется вентилятором ADDA DC Brushless AY09212MB20ABA0 с диаметром крыльчатки 85 мм. Особая форма лопастей с загнутыми краями обеспечивает обдув боковых секций радиатора.
На память и компоненты системы питания установлены радиаторы.
Дизайн платы кардинально отличается от референсного. Обычный Radeon HD 6950 является полной копией Radeon HD 6970, а в данном случае плата копирует младший Radeon HD 6870. Несмотря на свой статус самой быстрой версии Radeon HD 6950 в стане HIS данная модель в некоторой степени является упрощенным и удешевленным вариантом. Перед нами фактически плата от HIS 6850 IceQ X Turbo с дополнительной одной фазой системы питания GPU.
Вместо шестифазного преобразователя питания GPU в данном случае реализован четырехфазный на знакомых нам уже микросхемах 59901M. Управляющие функции возложены на ШИМ-контроллер CHiL CHL8214-05. Узел питания памяти построен на контроллере с маркировкой AM113, который вполне может оказаться перемаркированым uP6122AF.
В активе графического процессора Cayman осталось 1408 потоковых процессоров из 1536 и 88 текстурных блоков из 96.
Еще одно упрощение данной видеокарты — уменьшенный объем видеобуфера. Если обычная версия оснащается 2 ГБ видеопамяти, то HIS 6950 IceQ X Turbo X (H695QNX1G2M) имеет всего один гигабайт памяти. Впрочем, компанией выпускается аналогичная карта и с двумя гигабайтами на борту (Product Code H695QNT2G2M). В данной модели используются микросхемы Elpida W1032BABG-50-F.
По итогам нашего тестирования вы увидите, что 1 ГБ видеопамяти для такой карты не критичен и это трудно назвать недостатком, особенно на фоне значительного заводского разгона. Вместо положенных 800/4000 МГц видеокарта функционирует на тактовых частотах 880 и 5200 МГц для ядра и памяти соответственно. Напомним, что частоты Radeon HD 6970 почти такие же — 880/5500 МГц. С учетом небольшой, в общем-то, разницы в производительности между двумя картами на базе Cayman интересно будет взглянуть, каковы реальные преимущества старшей модели при одинаковой частоте ядра.
Графический процессор Cayman горячее Barts, поэтому температура ядра выше, но уровень шума по-прежнему минимальный. В игровом режиме при 25 градусах Цельсия в помещении вентилятор системы охлаждения адаптера работал примерно на 1700 об/мин. В тесте Ambush из Crysis Warhead Benchmarking Tool предельная температура ядра не превысила 75 °C.
То, что более мощная карта построена на дизайне более слабой, внушало кое-какие опасения насчет ее оверклокерских возможностей, но на деле HIS 6950 IceQ X Turbo X оказался лучше референсного акселератора, который был у нас на руках. При максимальных оборотах вентилятора мы смогли добиться стабильности на частоте ядра в 975 МГц (знакомая цифра, не так ли?). Для этого питающее напряжение пришлось поднять с 1,148 В до 1,174 В, что как раз соответствует номинальному напряжению GPU у флагманского Radeon HD 6970. Стоит отметить, что полученный результат намного лучше, чем разгон референсного Radeon HD 6950, побывавшего у нас в лаборатории ранее. Из той карты при максимальных оборотах и софтвольтмоде выше 920 МГц добиться стабильности не удавалось. А еще HIS 6950 IceQ X Turbo X стал рекордсменом по разгону памяти, продемонстрировав полную стабильность в тестах при частоте 6400 МГц.
Без проверки на разгон при умеренном шуме не обошлось и в этот раз. Ограничившись стандартным напряжением, мы смогли добиться стабильности на частотах 945/6276 МГц. Правда в этот раз обороты пришлось повышать до 60% (немного выше 2100 об/мин), но шум был еще не критичен и вполне терпим. Многие топовые видеокарты и без разгона оказываются шумнее.
Как видим, без значительного повышения оборотов адаптер HIS 6950 IceQ X Turbo X тоже способен работать на довольно высоких частотах. Но, как уже писалось выше, результаты такого разгона во многом будут зависеть от вентиляции внутри корпуса и наличии дополнительного обдува.
Что касается темы разблокировки видеокарты в Radeon HD 6970, то шансов на это немного. Акселератор HIS базируется на дизайне младшей карты, а аналогичных HD 6970 на базе такого дизайна у компании нет. Так что подходящего BIOS от старших карт HIS просто нет, шить код от сторонних карт HD 6970 бесполезно. В данном случае можно воспользоваться соответствующим скриптом для редактирования родного BIOS. Мы, честно говоря, на данной карте опыты с BIOS не производили. В любом случае максимальный шанс на разблокировку предлагает только референс, среди нереференсов это редкое явление. А про данный HIS и вовсе нет положительных отзывов в Интернете на этот счет.
Мы даже позволим себе заявить, что польза от такой операции мизерна. Хороший разгон, как вы увидите по итогам тестирования, позволяет выиграть в производительности намного больше, а после разблокировки достигнуть таких же высоких частот может оказаться проблематично. К примеру, в нашем тестировании примет участие и рефересный Radeon HD 6950, прошитый в Radeon HD 6970. Эта карта после разблокирования дополнительных потоковых процессоров потребовала поднятие рабочего напряжения и частоту вращения вентиляторов. В тихом режиме «обновленный» Radeon HD 6950 оказался крайне нестабилен. А HIS IceQ X Turbo X смог работать при умеренном шуме даже на частотах 945/6276 МГц. Существенная разница.
HIS 6970 IceQ Turbo 2GB GDDR5 (H697QT2G2M)
Настала пора перейти к главному чемпиону HIS — самой мощной версии Radeon HD 6970.
Традиционная коробка. На лицевой стороне есть наклейка, сообщающая о том, что данная модель на целых 23 градуса холоднее стандартной версии.
В комплект поставки входят:
- переходник DVI/D-Sub;
- переходник питания с двух molex на PCI-E 6pin;
- переходник питания с двух molex на PCI-E 8pin;
- мостик CrossFire;
- купон на загрузку Colin McRae: DiRT 3;
- диск с драйвером;
- инструкция.

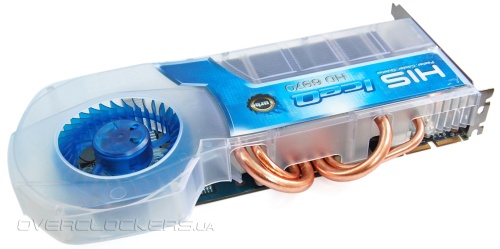

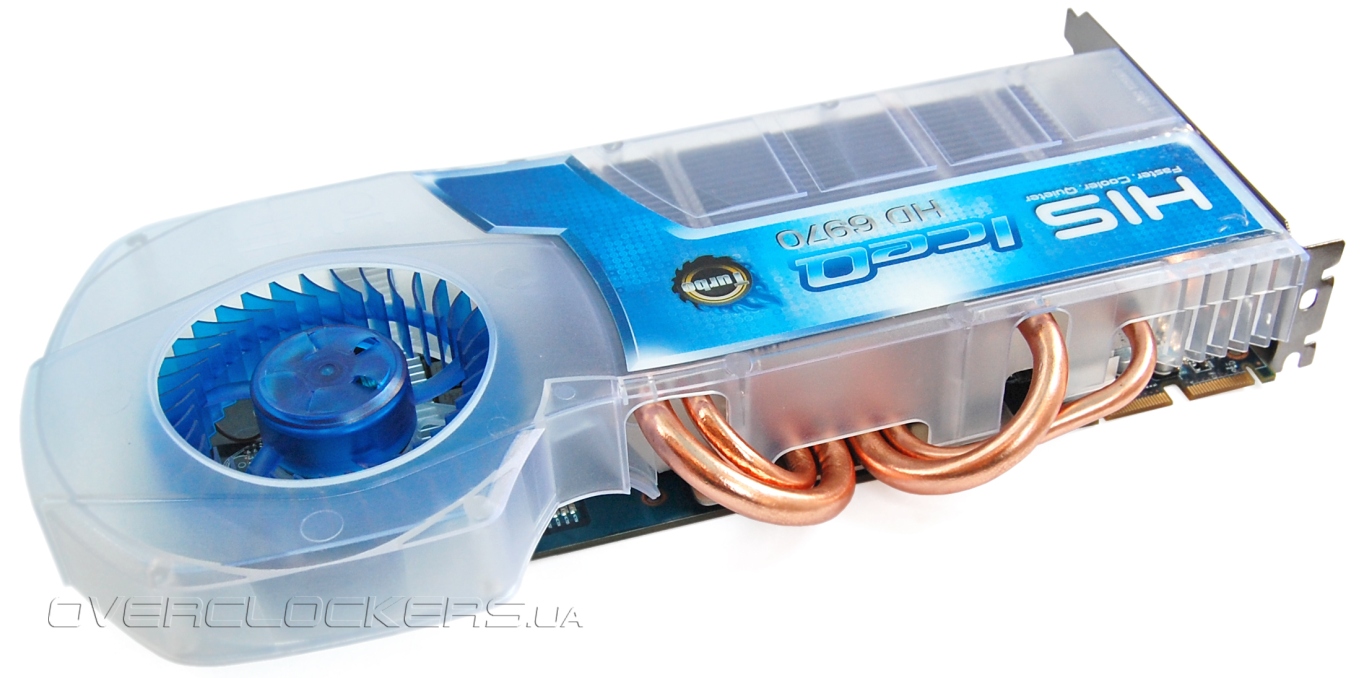

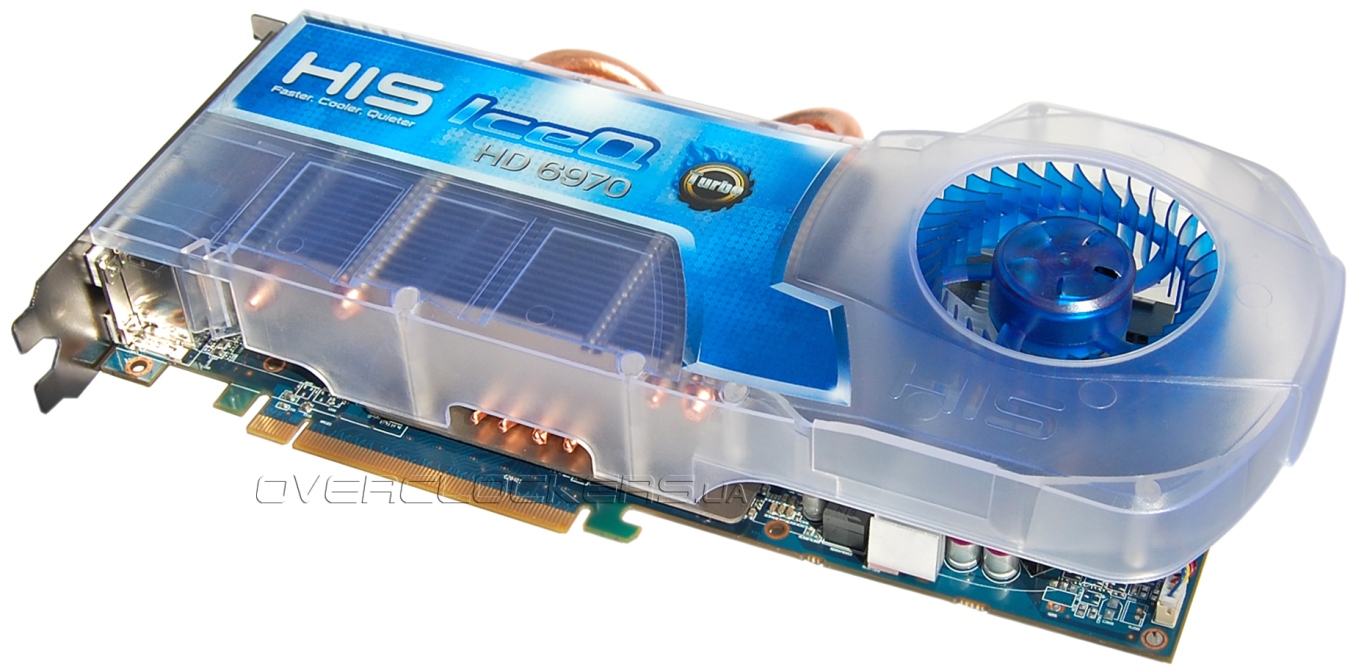

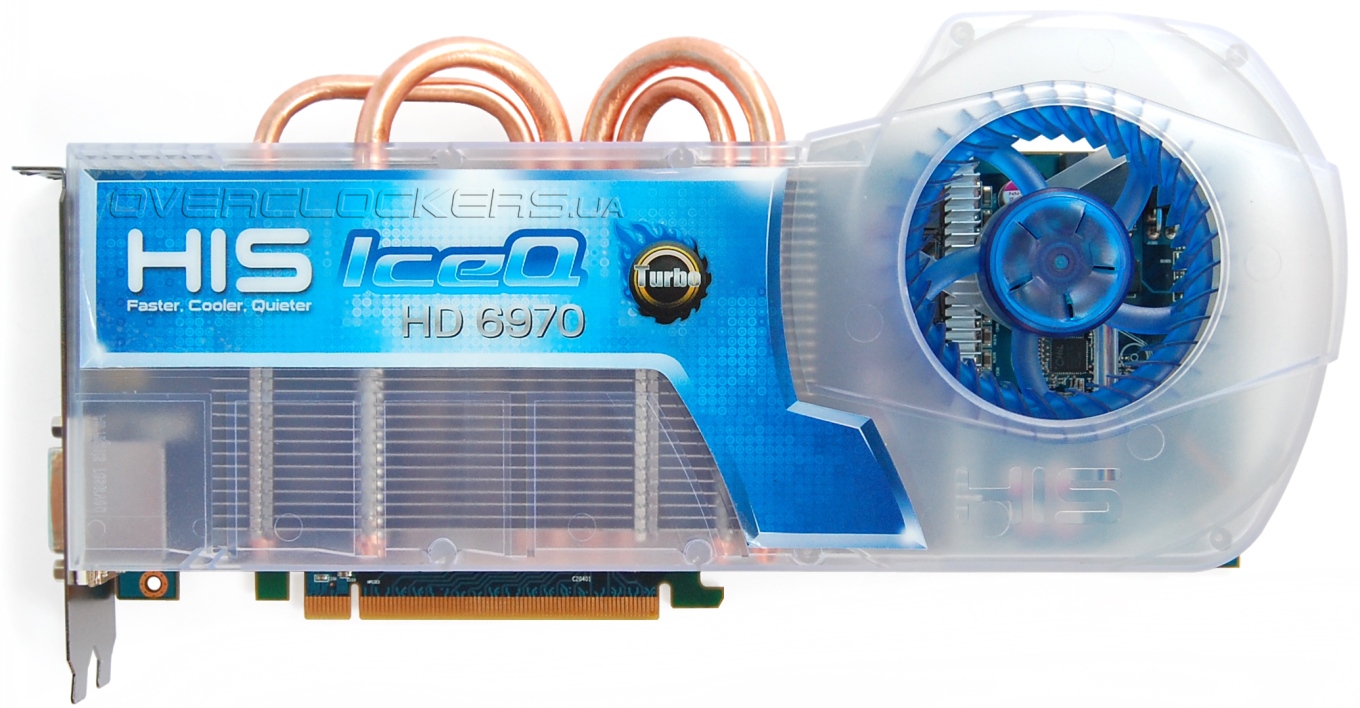

Сверху все накрыто полупрозрачным пластиковым кожухом, сквозь который отлично видно массивный радиатор.
Высота всей системы охлаждения чуть более двух слотов. Вынесенный немного вбок вентилятор слегка затрудняет доступ к разъемам дополнительного питания. Подключить к ним кабели не составить труда, а вот вытащить их, нажав на соответствующие защелки разъемов, уже сложнее.

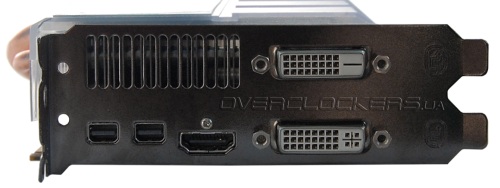

Набор разъемов на задней панели стандартный: два DVI, пара mini DP и один HDMI.

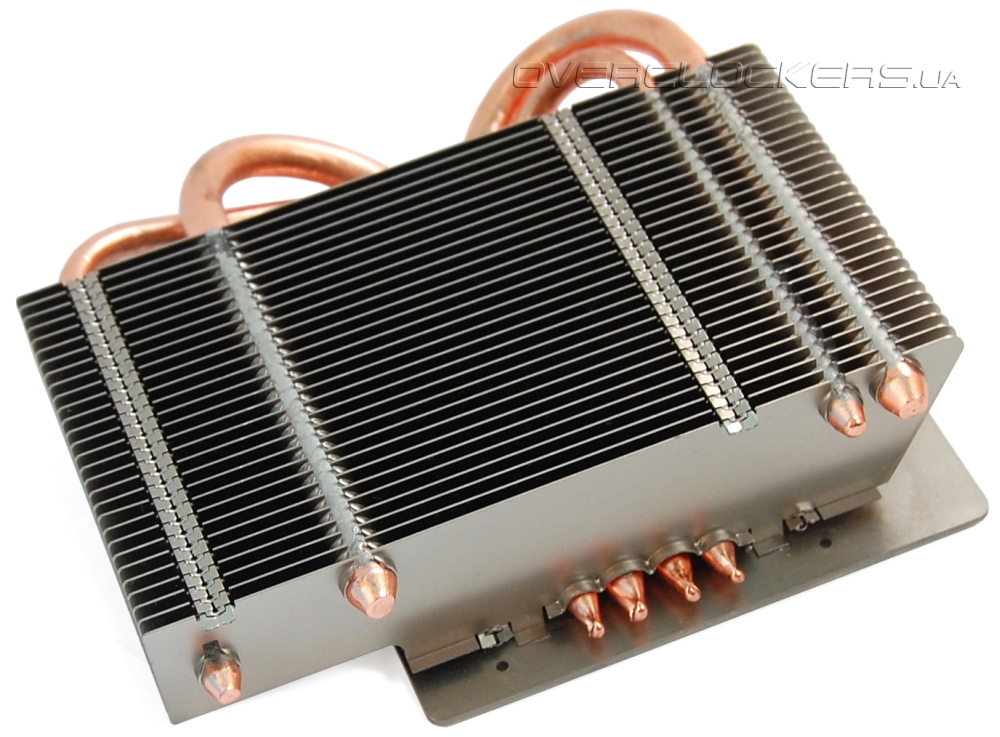

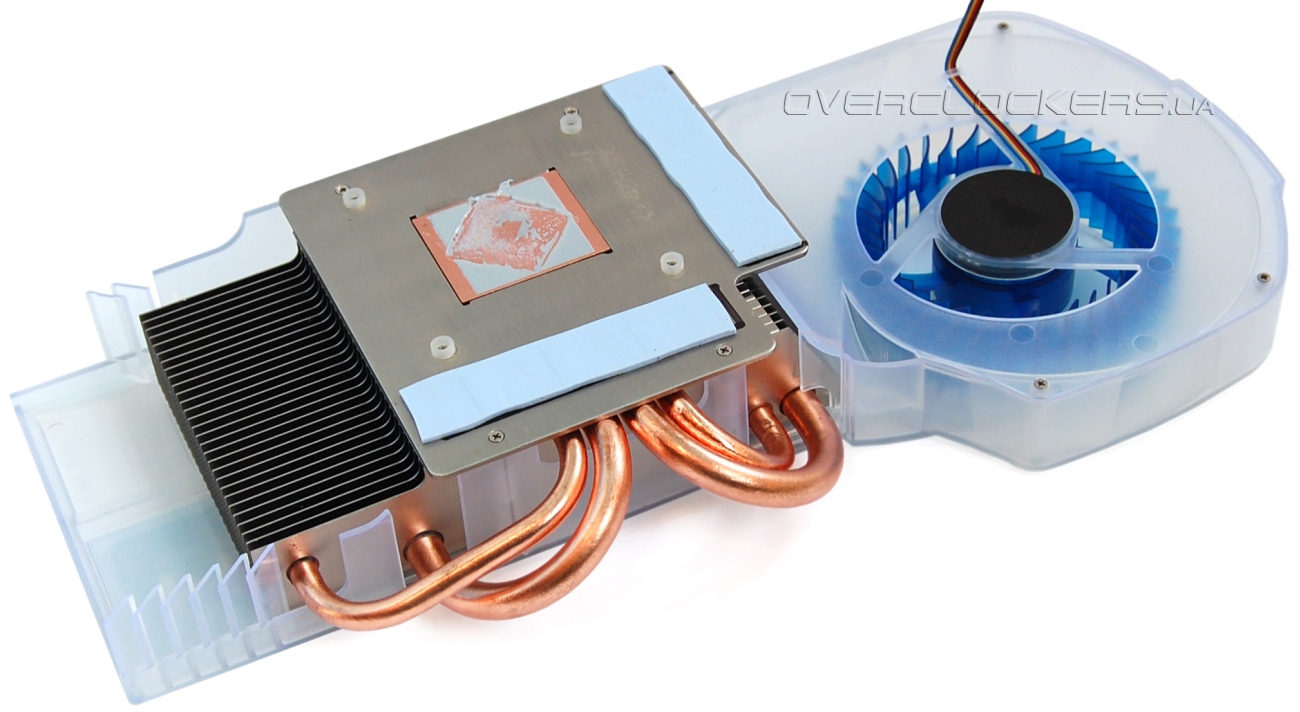

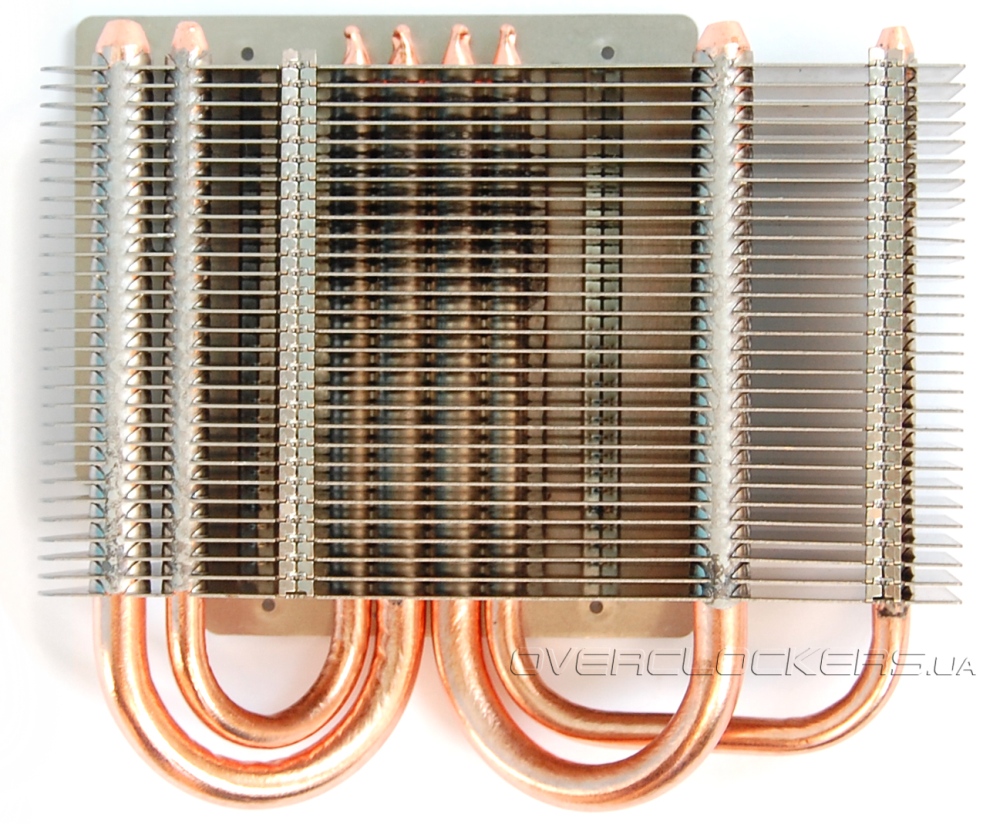

Взглянем на систему охлаждения поближе.

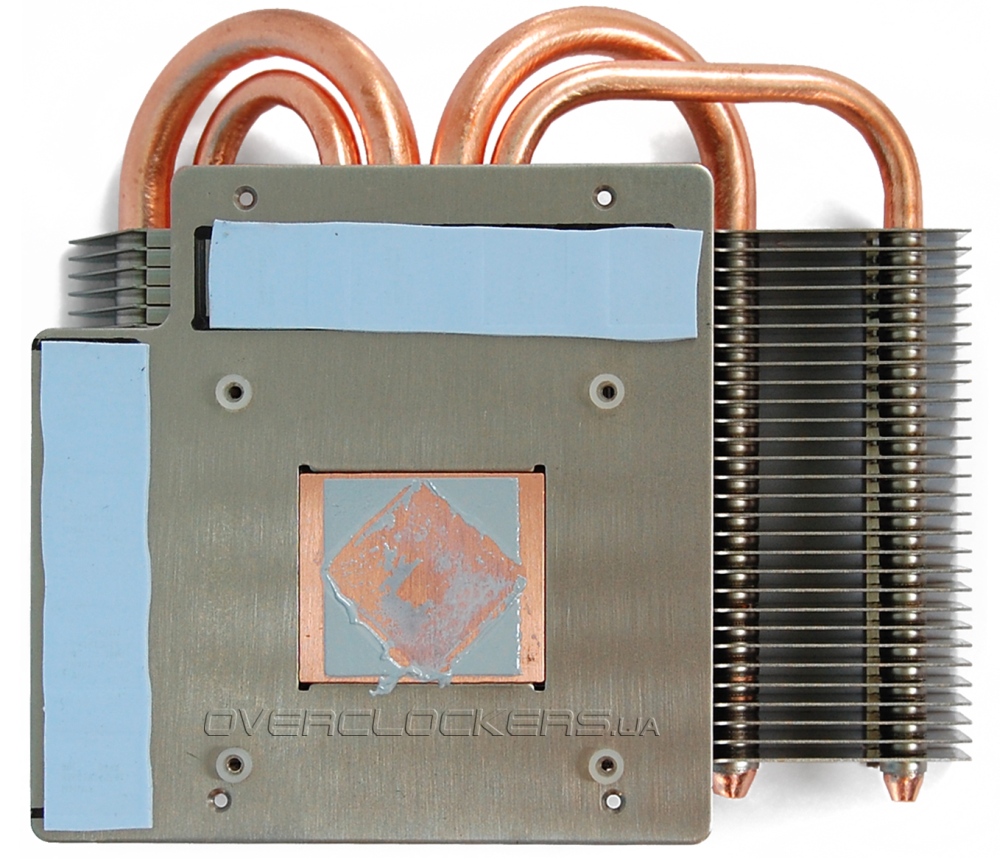

Массивное основание контактирует с микросхемами памяти. Контакт с графическим процессором осуществляется через медную пластину. На основание напаяны четыре медные тепловые трубки — крайние диаметром 6 мм, центральные 8 мм. Радиатор состоит из 29 алюминиевых пластин.

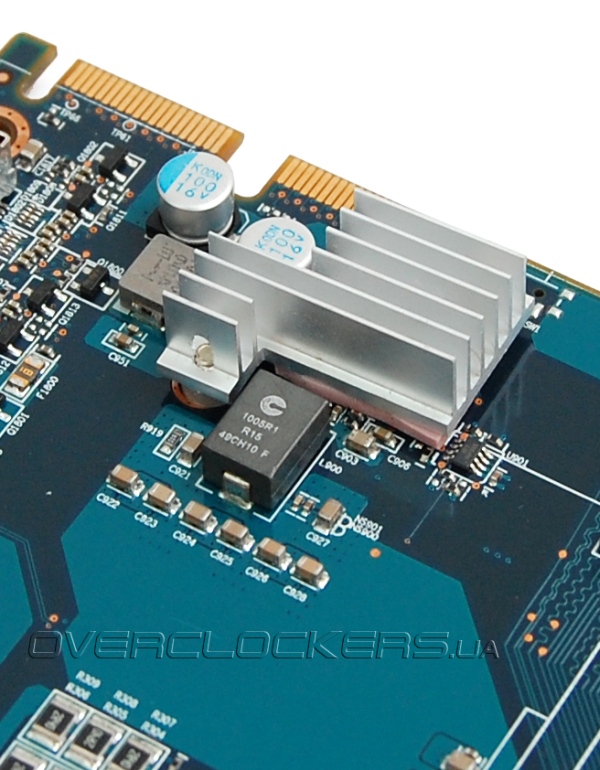

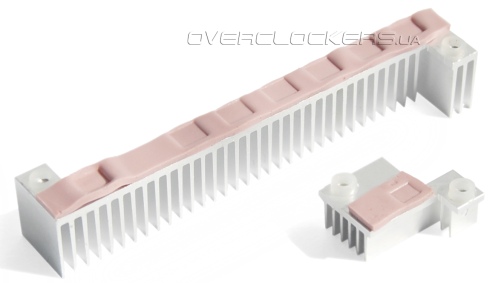

На все силовые компоненты установлены радиаторы.

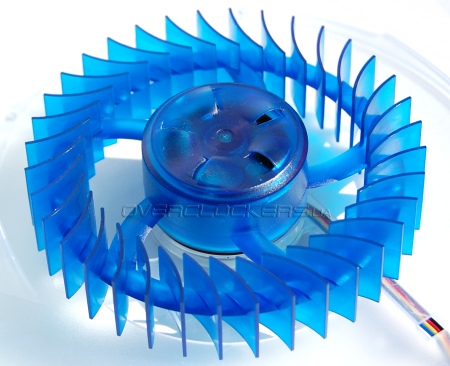

Вентилятор имеет отверстия в пластиковой крышке мотора для забора воздуха. Скорее всего, это сделано для его дополнительного охлаждения.
Стоит отметить, что боковое расположение вентилятора имеет плюс в том, что расположенные под видеокартой платы не мешают притоку воздуха. Это основная проблема даже у мощных двух- и трехвентиляторных систем охлаждения, эффективность которых резко падает, если вплотную к ним распложена звуковая карта, TV-тюнер или иное устройство.

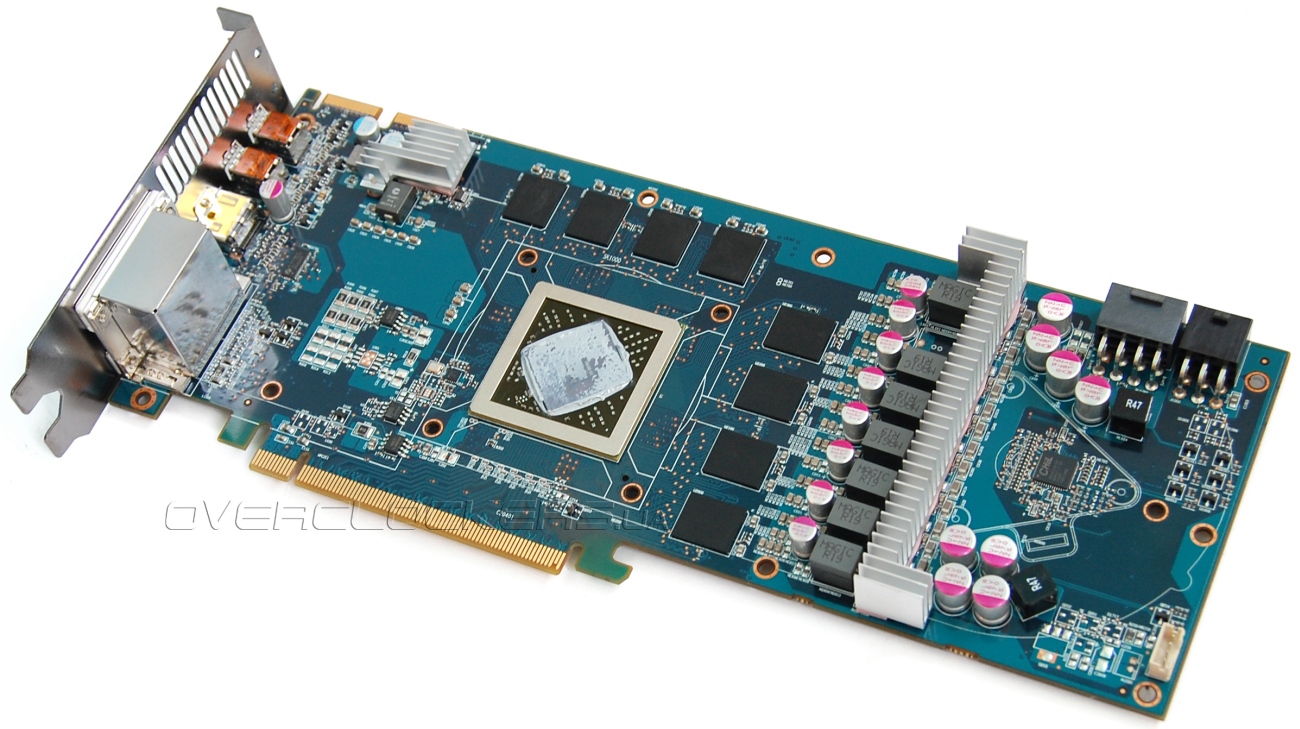

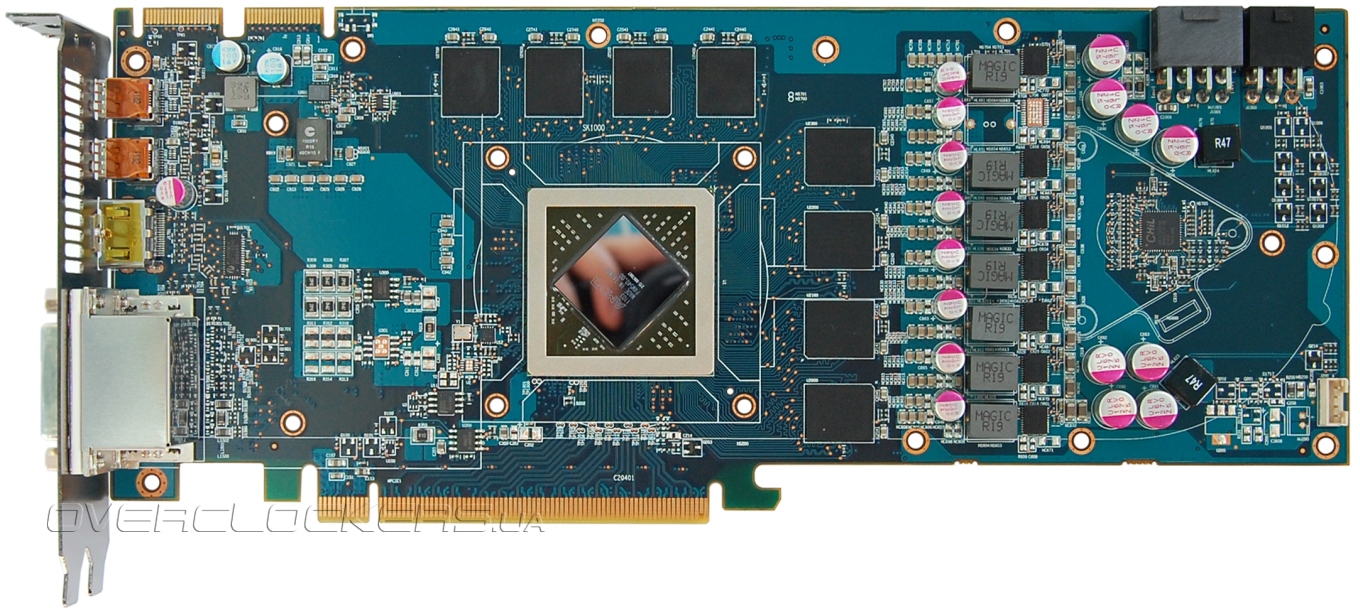

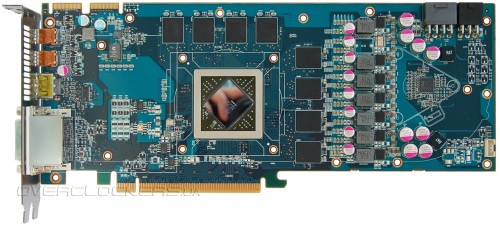

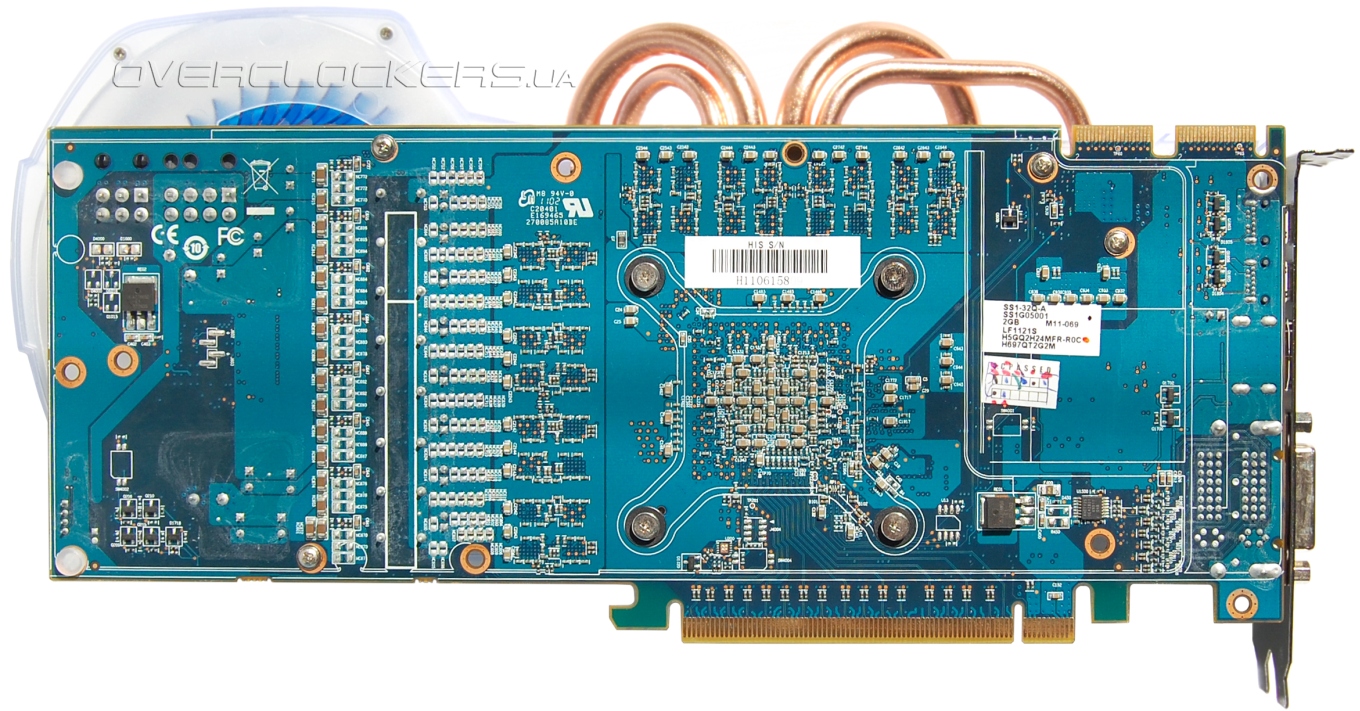

Дизайн немного отличается от первых Radeon HD 6970, используются другие компоненты. Вместо мультифазных индукторов распаяны обычные дроссели, вместо микросхем Volterra используются знакомые по младшим продуктам 59901M от Texas Instruments. Но это не особенность HIS — это типовый референсный дизайн второй ревизии.

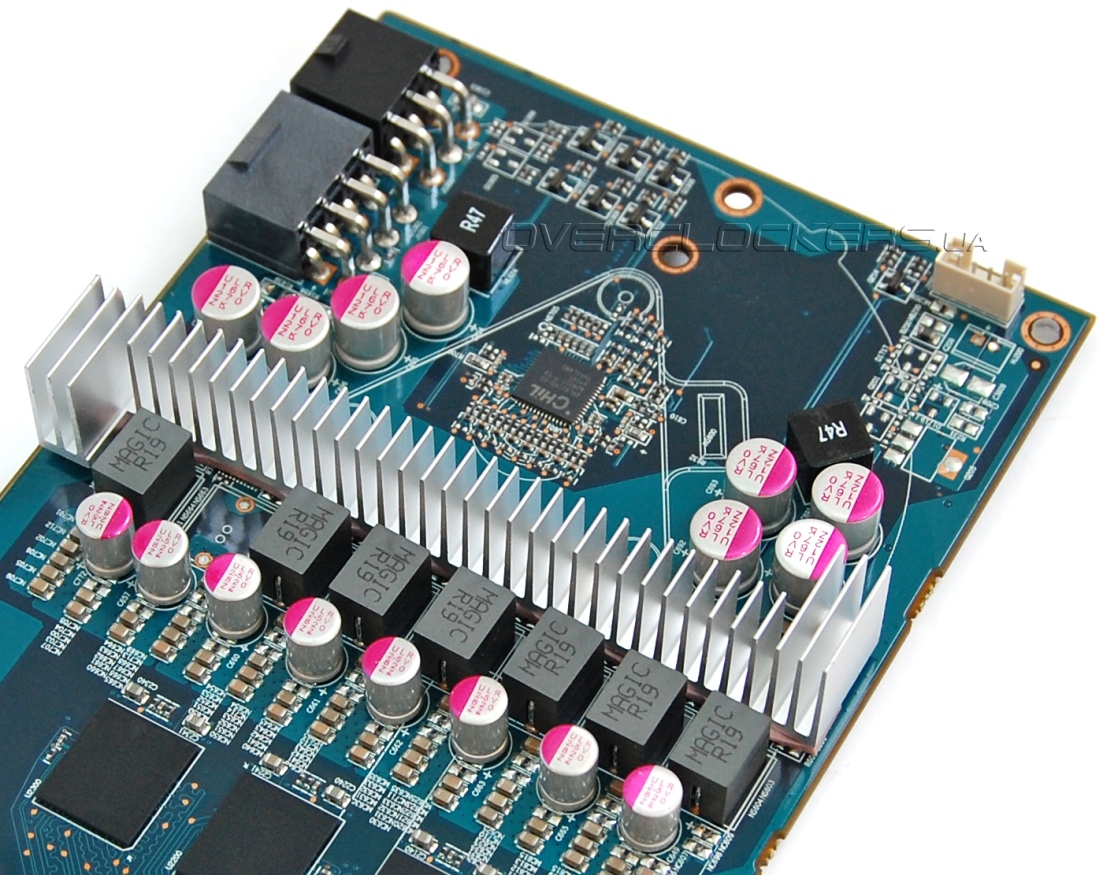

За питание GPU отвечает шестифазный преобразователь на базе контроллера CHiL CHL8228G-02, который заодно управляет и системой питания памяти. Последняя немного упрощена и включает лишь одну фазу, хотя у референсных HD 6970 первой ревизии использовалась двухфазная схема. Узел питания буферов ввода-вывода GDDR5 на базе Volterra VT262BWF остался без каких либо изменений.

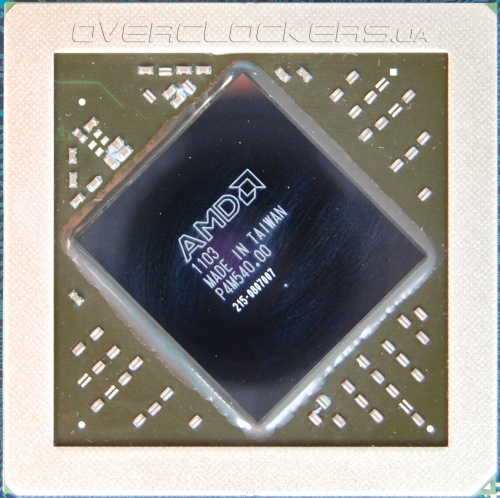

Графический процессор Cayman собственной персоной:

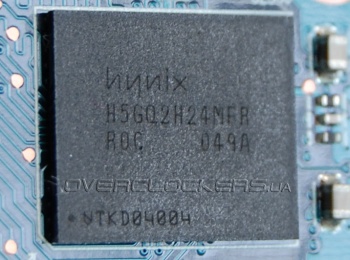

Объем памяти стандартный — один гигабайт. Набран восемью микросхемами Hynix H5GQ2H24MFR, которые рассчитаны на частоту 6 ГГц.

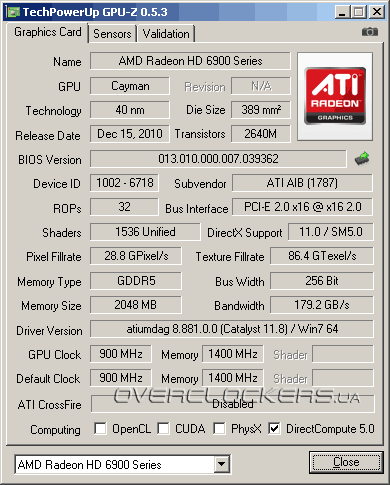

Заводской разгон у IceQ Turbo небольшой, что вполне ожидаемо, ведь Radeon HD 6970 — флагманское решение, которое изначально работает на очень высоких частотах. Вместо рекомендованных 880/5500 МГЦ карта функционирует на 900/5600 МГц.

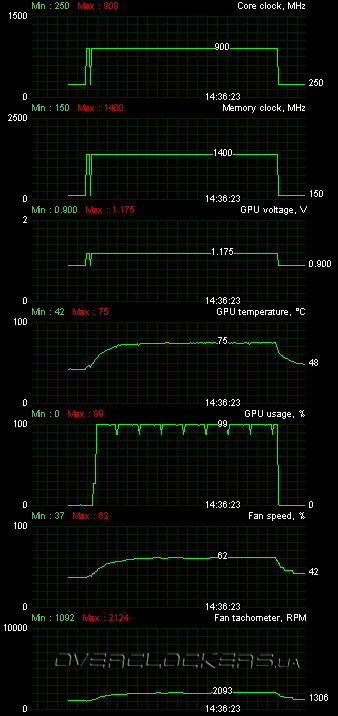

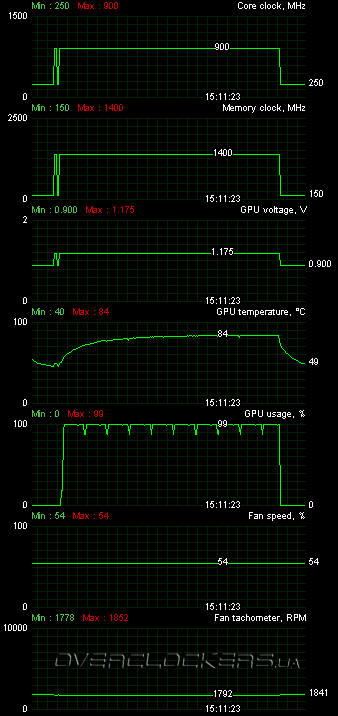

В простое частота ядра снижается до 250 МГц, памяти — до 600 МГц. Напряжение GPU соответствует таковому у референса — 1,175 В. Шумит карта больше младших моделей серии IceQ X. В 12-минутном тесте Crysis: Warhead //www.overclockers.ua/games/crysis-warhead/ на максимальных графических настройках температура ядра доходила до 75 °C при скорости вентилятора 2090—2120 об/мин.
Стоит напомнить, что побывавший у нас референс легко прогревался до 90 °C при 23 градусах в помещении. А у HIS температура на 15 градусов ниже при 25 градусах окружающей среды. Холоднее, немного тише и без использования испарительной камеры. Отличный результат. Можно ли сделать HIS 6970 IceQ Turbo еще тише? Вполне. Зафиксировав обороты вентилятора на уровне 52% (примерно 1800 об/мин), мы добились полного акустического комфорта при сохранении стабильности.

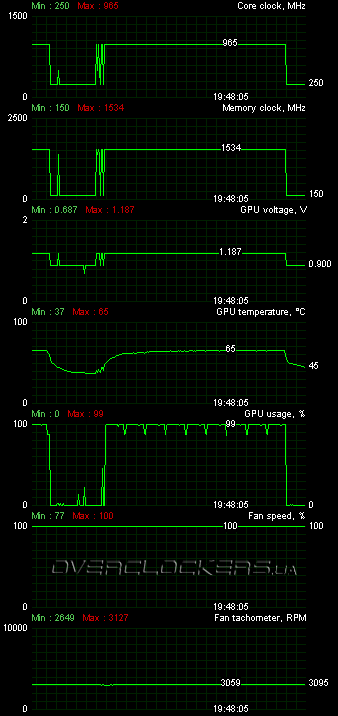

Что касается разгона, то HIS ничем удивить не смог. Максимальные частоты, на которых удалось достичь полной стабильности, составили 965/6136 МГц. Побывавший у нас в лаборатории референсный Radeon HD 6970 //www.overclockers.ua/video/amd-radeon-hd6970-hd6950/2/ смог работать на 965/6260 МГц. Результат вполне предсказуемый, если вспомнить, что даже MSI R6970 Lightning //www.overclockers.ua/video/amd-radeon-hd6970-msi-lightning/ с 18-фазным питанием и прогрессивными «мосфетами» DirectFET при воздушном охлаждении смог одолеть лишь 975 МГц по ядру. У Cayman небольшой запас для разгона, поэтому борьба между видеокартами идет буквально за каждый мегагерц. А 1 ГГц на GPU если и достижим при обычном охлаждении, то говорить о стабильности для повседневного использования не приходится — это разгон уже исключительно для бечмарков.
Стоит отметить, что для 965 МГц пришлось лишь незначительно поднять напряжение до 1,187 В. Более высокие напряжения приводили к нестабильности — вполне возможно из-за перегрева микросхем системы питания.

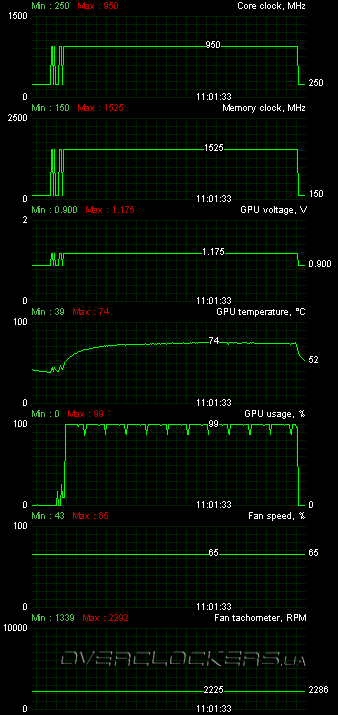

Но не в максимальном разгоне преимущества данной модели. Ограничившись стандартным напряжением, мы решили подобрать максимальные частоты, подходящие для использования при умеренных оборотах обдувающего вентилятора. Без софтвольтмода карта легко работала на частоте ядра 950 МГц, но остановится на 2000—2100 об/мин (как это позволяли младшие HIS IceQ X) не удалось. Обороты пришлось поднять до 65% (примерно 2225—2290 об/мин), что немного больше, чем в номинале. Шум «турбины» уже весьма заметен, но карта все равно не громче обычного референса.
Разгон памяти был немного снижен — до 6100 МГц.
Характеристики видеокарт
Основным соперником Radeon HD 6850 является GeForce GTX 460. Мы на эту роль определили Sparkle Calibre X460G с повышенными рабочими частотами, ведь и у HIS 6850 IceQ X Turbo тоже имеется заводской разгон. Для старших моделей HIS в соперники выбраны GeForce GTX 570 (Zotac GeForce GTX 570 AMP! Edition на пониженных до стандартных частотах) и GeForce GTX 580 (Zotac GeForce GTX 580 AMP! Edition на пониженных частотах). Также мы сравним их с референсным Radeon HD 6950 и Radeon HD 6970. В роли последнего выступит все тот же Radeon HD 6950, только с модифицированным BIOS и разблокированными дополнительными вычислительными блоками.
Пару слов стоит сказать о разблокировке нашего экземпляра Radeon HD 6950. Дело в том, что при обновлении BIOS до обычного микрокода старшей модели карта работала нестабильно. Явно требовалось поднять напряжение, но софтвольтмод на картах HD 6950 с BIOS HD 6970 не работает. Поэтому родной BIOS был модифицировать с помощью специального скрипта. С ним уже можно поднять напряжение. В нашем случае для достижения стабильности на частотах 880/5500 МГц хватило 1,18 В. И при таком скромном апгрейде по частотам и не менее скромном софтвольтмоде карта не смогла работать в автоматическом режиме управления оборотами вентилятора. Вначале подняли обороты до 45%, потом до 50%, до 55%, но пройти все тесты удалось лишь на 70%, а это более 4000 об/мин!
| Видеоадаптер | HIS 6970 IceQ Turbo | Radeon HD 6970 | HIS 6950 IceQ X Turbo X | Radeon HD 6950 | HIS 6850 IceQ X Turbo | Radeon HD 6850 | GeForce GTX 580 | GeForce GTX 570 | Sparkle Calibre X460G | GeForce GTX 460 |
| Ядро | Cayman XT | Cayman XT | Cayman Pro | Cayman Pro | Barts Pro | Barts Pro | GF110 | GF110 | GF104 | GF104 |
| Количество транзисторов, млн. шт | 2640 | 2640 | 2640 | 2640 | 1700 | 1700 | 3000 | 3000 | 1950 | 1950 |
| Техпроцесс, нм | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 389 | 389 | 389 | 389 | 255 | 255 | 520 | 520 | 332 | 332 |
| Количество потоковых процессоров | 1536 | 1536 | 1408 | 1408 | 960 | 960 | 512 | 480 | 336 | 336 |
| Количество текстурных блоков | 96 | 96 | 88 | 88 | 48 | 48 | 64 | 60 | 56 | 56 |
| Количество блоков рендеринга | 32 | 32 | 32 | 32 | 32 | 32 | 48 | 40 | 32 | 32 |
| Частота ядра, МГц | 900 | 880 | 880 | 800 | 820 | 775 | 772 | 732 | 790 | 675 |
| Частота шейдерного домена, МГц | 900 | 880 | 880 | 800 | 820 | 775 | 1544 | 1464 | 1580 | 1350 |
| Шина памяти, бит | 256 | 256 | 256 | 256 | 256 | 256 | 384 | 320 | 256 | 256 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 5600 | 5500 | 5200 | 5000 | 4400 | 4000 | 4008 | 3800 | 3900 | 3600 |
| Объём памяти, МБ | 2048 | 2048 | 1024 | 2048 | 1024 | 1024 | 1536 | 1280 | 1024 | 1024 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 |
| Интерфейс | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.0 | PCI-E 2.0 | PCI-E 2.0 | PCI-E 2.0 |
| Заявленная максимальная потребляемая мощность, Вт | n/a | 250-190 | n/a | 200-140 | n/a | 127 | 244 | 219 | n/a | 160 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Core i7-965 EE (3,2@3,91 ГГц, BCLK 170 МГц);
- кулер: Thermalright Venomous X;
- материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
- память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1700 МГц, 8-8-8-24-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
- блок питания: FSP FX700-GLN (700 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйвер Radeon: ATI Catalyst 11.8;
- драйвер GeForce: NVIDIA GeForce 2.
Результаты тестирования

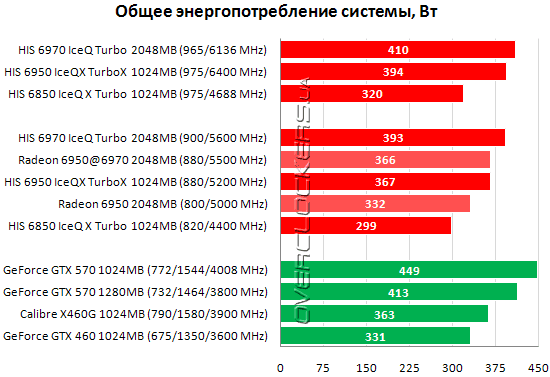

Энергопотребление
Начнем мы с результатов тестирования энергопотребления. Соответствующие тесты будут теперь у нас периодически появляться и в будущих обзорах видеокарт.
Измерялось общее энергопотребление всего тестового стенда в приложениях Crysis: Warhead, Crysis 2, Colin McRae: DiRT 3 и Metro 2033, отдельно для каждого тестового режима. Итоговая диаграмма включает усредненные данные пиковых значений энергопотребления в этих играх. Такой широкий выбор приложений связан с тем, что с одной и той же картой потребление системы в разных играх может отличаться — разные игры по-разному загружают GPU и CPU. А еще бывает и такое, что в одной и той же игре система с одной картой потребляет меньше всего, а с другой — больше, чем в других играх. Так, если с Radeon система по максимуму потребляла только в Crysis 2, то с некоторыми GeForce аналогичные результаты были и в DiRT 3.
Поскольку многие видеокарты в нашем тестировании нестандартные, то их частоты и рабочее напряжение подгонялось под эталонные значения. Zotac GeForce GTX 580 работал на частотах 722/1544/4008 МГц при напряжении 1,0 В (1,013 В для одного режима Crysis 2), Zotac GeForce GTX 570 — 732/1464/3800 МГц при 0,975 В. Sparkle Calibre X460G работал на своих родных частотах при напряжении 1,062 В (оно сильно задрано производителем). Этот же видеоадаптер выступал и в роли обычного GeForce GTX 460 на частотах 675/1350/3600 МГц при 1,012 В. Для таких карт производители могут поднимать немного и напряжение на памяти, что может внести свои коррективы и немного увеличить общий уровень энергопотребления, но в целом результаты этих видеокарт можно считать аналогичными результатам референсных моделей (тем более что все они базируется на референсном дизайне).
Энергопотребление Radeon HD 6950 отслеживалось при его номинальном напряжении 1,15 В. Разблокированная версия работала на 1,18 В, хотя для Radeon HD 6970 нормой являются 1,175 В. Частоты и напряжения видеокарт HIS упоминались в их описании. С разгоном тестировались только они, так что для этого режима тоже приведены данные по их энергопотреблению.
Все карты AMD оказываются заметно экономичнее конкурентов от NVIDIA. Особенно выделяется референсный Radeon HD 6950, с которым система потребляет примерно столько же, сколько и с GeForce GTX 460. И даже после разблокировки вычислительных блоков и повышения частот до уровня Radeon HD 6970 данный адаптер не дотягивает до аппетитов GeForce GTX 570. Даже видеокарты HIS оказываются менее экономичными. Энергопотребление HIS 6950 IceQ X Turbo X соответствует уровню энергопотребления Radeon HD 6970. А система с картой HIS 6970 IceQ Turbo потребляет на целых 30 ватт больше. Слишком уж большая разница при маленьком заводском разгоне. Конечно, референс построен на иной элементной базе, но вряд ли это является определяющим фактором для такой большой разницы. У нас есть подозрения, что тестовый семпл HD 6950 является «отборным», некоторым подтверждением этому послужат еще и высокие результаты в игровых приложениях. Но об этом чуть ниже.
Игровые приложения

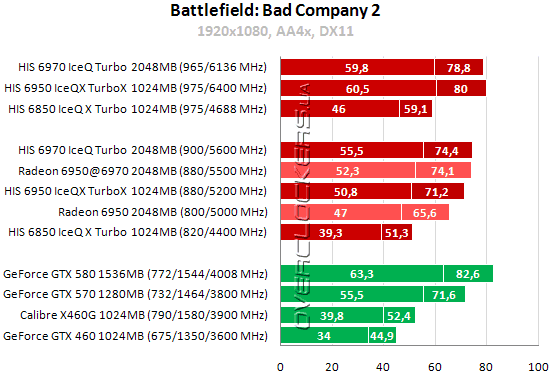

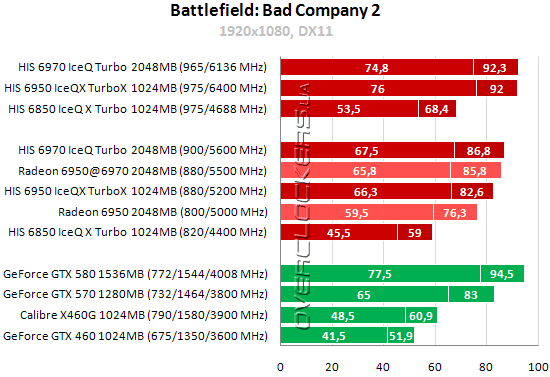

Battlefield: Bad Company 2
Переходим к тестам производительности в игровых приложениях. Первая игра — Battlefield: Bad Company 2. На фоне скорого выхода Battlefield 3 результаты в старой игре не теряют актуальности, ведь существенных улучшений в графическом движке от мультиплатформенной игры ждать не приходится, так что, возможно, полученное соотношение между видеокартами сохранится и в новом проекте DICE.
Тестирование проводилось с помощью Fraps в начале миссии «Сердце тьмы». Совершалась пробежка по строго определенному маршруту — от зоны высадки в джунглях до машины в конце поселка, попутно расстреливались из гранатомета близлежащие дома и объекты. Для более точных результатов тест повторялся по четыре раза в каждом режиме.
HIS 6850 IceQ X Turbo производительнее простого GeForce GTX 460 на 10—14%, но слабее Sparkle Calibre X460G на 2—6%. Обойти Sparkle легко удается при разгоне. HIS 6950 IceQ X Turbo X примерно на 8% производительнее референса, а разница с Radeon HD 6970 не более 4%. Результаты HIS 6970 IceQ Turbo лишь незначительно отличаются от простого HD 6970. При разгоне эта карта даже уступает полтора процента «форсированному» 6950 IceQ X Turbo X.

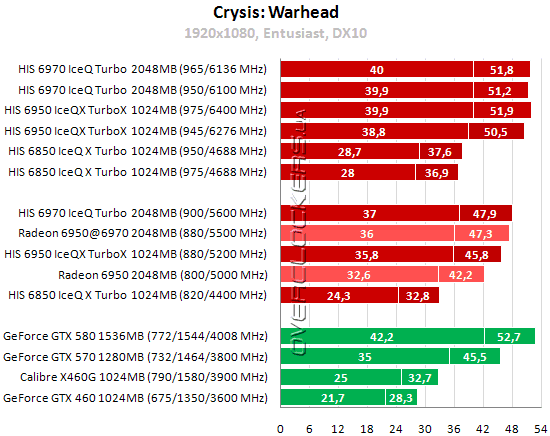

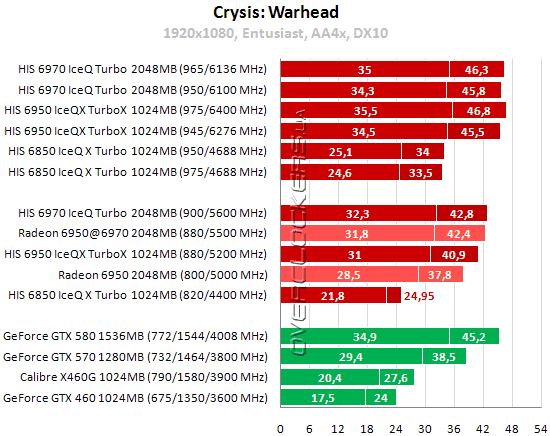

Crysis: Warhead
Тестирование проводилось с помощью утилиты Crysis Warhead Benchmarking Tool. Время суток в тесте выставлено на 10:00, использовались профили настроек Mainstream и Gamer (низкие и средние). Для каждого режима прогонялись два пятикратных цикла демо-записи Ambush. В этом приложении дополнительно проводились тесты видеокарт HIS при разгоне в «тихом» режиме.
HS 6850 немного не дотягивает до Calibre X460G по минимальному fps в простом режиме и по среднему fps при активном сглаживании. HIS 6950 IceQ X Turbo X оказывается чуть быстрее GeForce GTX 570 — до 2% по минимальному показателю в простом режиме и до 5—6% по минимальному и среднему fps в режиме со сглаживанием. От разблокированного HD 6950 (HD 6970) эту карту отделяют всего 2—3%. У HIS 6970 IceQ Turbo вновь наблюдается мизерное преимущество над простым HD 6970, а при разгоне он идет ноздря в ноздрю с 6950 IceQ X Turbo X и даже немного уступает в тяжелом режиме.

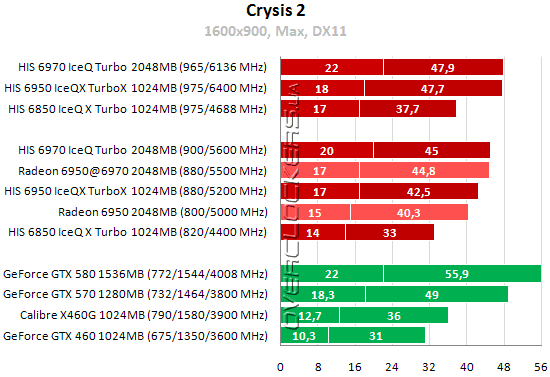

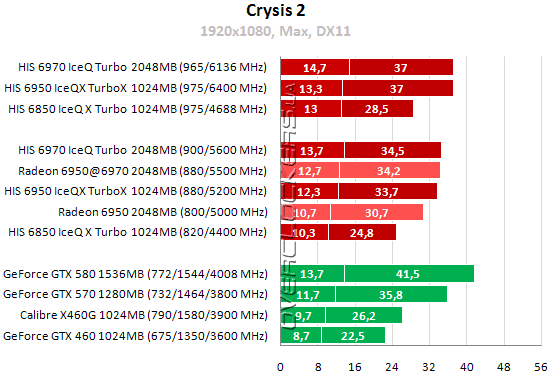

Crysis 2
Версия игры 1.9, установлен апдейт с улучшенными текстурами. Производительность измерялась при помощи Fraps на первой локации. Тестовая сценка отличается от той, что использовалась нами в тестах бюджетных видеокарт, она более насыщенная и разнообразная. Проводилось тестирование при настройках Extreme и Max, которые появляются только с последним обновлением. Рендеринг в DirectX 11 включен во всех режимах, улучшенные текстуры тоже. Для более простого режима Extreme тест прогонялся четыре раза, для самых тяжелых — три.
Вначале оценим производительность видеокарт в простом режиме.
Между двумя Radeon HD 6970 и старшим HD 6950 от HIS традиционно наблюдается мизерная разница. Все они обходят GeForce GTX 570, а вот достигнуть уровня GeForce GTX 580 картам AMD не удается даже при разгоне. Младший Radeon HD 6850 уступает старшему GeForce GTX 460 шесть процентов по среднеигровому показателю, но оказывается ничем не хуже по минимальному fps.

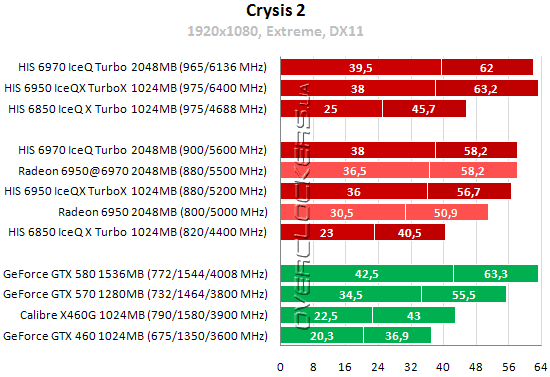

Стоит отметить, что при выборе профиля Extreme пропадают все основные «плюшки» тесселяции — каменные стены, парковые дорожки, мощенные плиткой, сразу становятся почти такими же плоскими, как и в DirectX 9. Реальная разница с Extreme под старым и новым DirectX не очень значительная, в производительности в том числе. А вот при установке максимального качества под DirectX 11 геометрия поверхностей становится намного сложнее — все приобретает объем, особенно камни и колеи от транспорта. Немного портит ситуацию замыливание картинки, из-за которого улучшение детализации некоторых объектов видно лишь при близком их рассмотрении.
Производительность значительно падает. Особенно поражает сверхнизкий минимальный fps все видеокартах. Пик падения производительности приходится на момент, когда целая обойма выпускается из автомата в небольшую лужу, поднимая расходящиеся по воде волны, и брызги, стекающие по экрану. Можно сказать, что это мелочь и на реальный геймплей не повлияет. Но если уткнуться носом в любой тщательно прорисованный камешек со сложной геометрией, достигнутой при помощи тесселяции, и расстрелять его, поднимая столбы пыли и искр, то вы получите такие же дикие просадки по частоте кадров.
Безоговорочный лидер GeForce GTX 580, который по среднему fps на 20-24% быстрее HIS 6970 IceQ Turbo. И даже GeForce GTX 570 обходит старший HIS на 4-9%. Но по минимальному fps разница уже заметно меньше. Все эти карты вполне достойно справляются с разрешением 1600x900, но в Full HD минимальный fps скатывается просто до непозволительного уровня. Но за исключением просадок при «плотном расстреле» воды и камней картинка на GeForce GTX 580 очень плавная, и эту карту вполне можно рекомендовать для игры при таком разрешении. Впрочем, альтернативы все равно нет — только двухчиповые модели.

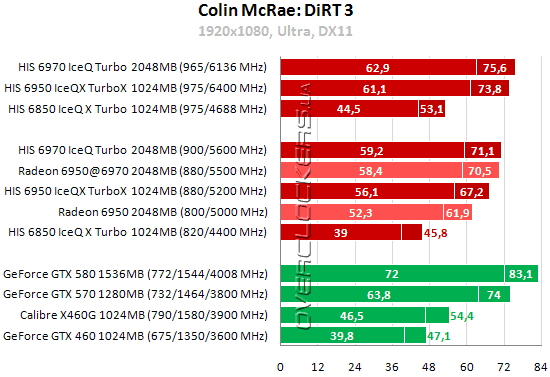

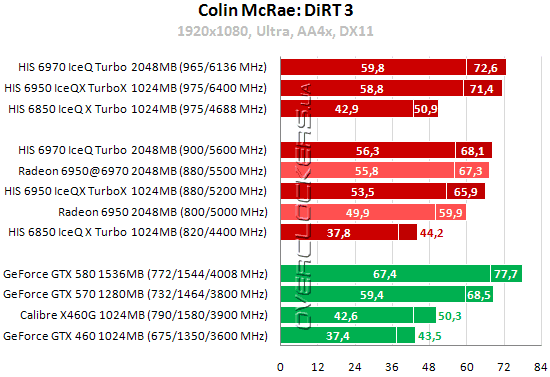

Colin McRae: DiRT 3
Встроенный тест производительности (трасса Aspen) прогонялся по четыре раза. Максимальные настройки графики в DirectX 11.
Единственное приложение, в котором производительность HIS 6850 IceQ X Turbo находится на одном уровне с простым GeForce GTX 460 (в простом режиме без сглаживания даже чуть ниже). Отставание HIS 6950 IceQ X Turbo X от Radeon HD 6970 достигает 2—6% (минимальное при включении сглаживания). HIS 6970 IceQ Turbo лучше простого собрата всего на один процент. При разгоне флагман удерживает крошечное преимущество над 6950 IceQ X Turbo X. Оба видеоадаптера при повышении частот немного обходят GeForce GTX 570, но не в состоянии тягаться с GeForce GTX 580.

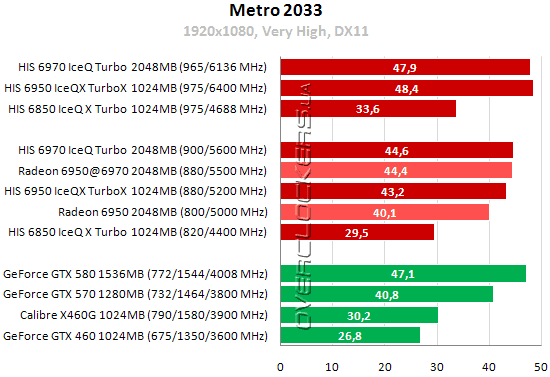

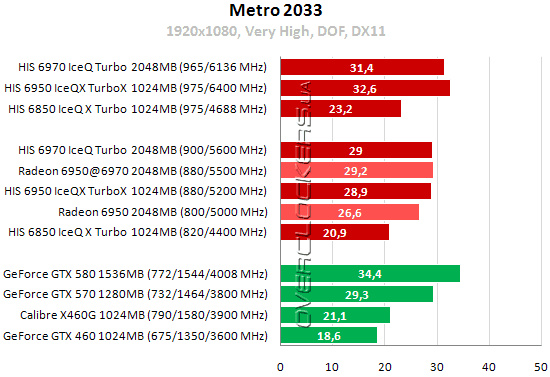

Metro 2033
Встроенный тест производительности прогонялся по четыре раза. Первый тестовый режим — при максимальных настройках графики в DirectX 11, второй — при таких же настройках и дополнительно включенном эффекте Depths of Field.
Весьма интересные результаты у Radeon HD 6970 и HIS 6970 IceQ Turbo. Мизерное преимущество (0,45%) карты с более высокими частотами в простом режиме сменяется небольшим отставанием в тяжелом режиме. Тесты неоднократно повторялись, но полученные результаты оставались такими же. Возможно, дело в меньших задержках памяти у референсного Radeon HD 6950, который выступает в роли и Radeon HD 6970. Не можем не вспомнить ситуацию, когда после первого тестирования референсного HD 6970 к нам попал еще один адаптер, на этот раз от ASUS, который при использовании более нового драйвера выдавал результаты идентичные тем, что были получены в первом тестировании, в редких случаях даже чуть ниже. Два варианта: или никакого прогресса в производительности новое программное обеспечение не принесло (а из личного опыта стоит сказать, что обычно все с точностью до наоборот) или первый адаптер имел изначально чуть более лучшую производительность. Этот Radeon HD 6970, как и принимавший участие в данном тестировании Radeon HD 6950, — специальные тестовые сэмплы от AMD, и вполне возможно, что они чуть «ускорены» благодаря более низким задержкам памяти. Поэтому и вышло, что при преимуществе в 2% по частотам старший HIS зачастую выигрывает у нашего HD 6970 менее одного процента, а в некоторых случаях и режимах даже чуть уступает, как в Metro 2033.
Но вернемся непосредственно к теме сравнения видеокарт. Лидер в номинале GeForce GTX 580, но разогнанные решения HIS немного обходят его в простом режиме. При включенном Depths of Field никто из представителей AMD не в состоянии соперничать с флагманом NVIDIA, а их производительность в номинале находится на уровне GeForce GTX 570. Без разгона HIS 6850 IceQ X Turbo уступает Sparkle Calibre X460G от 1 до 2%.

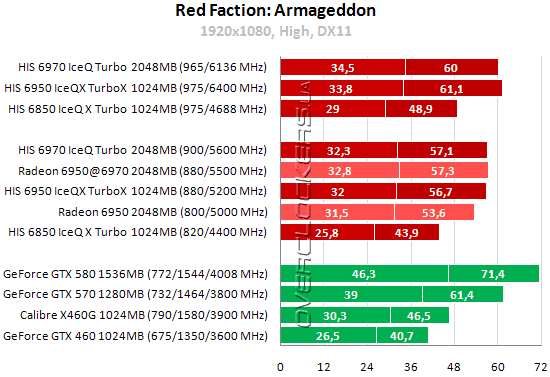

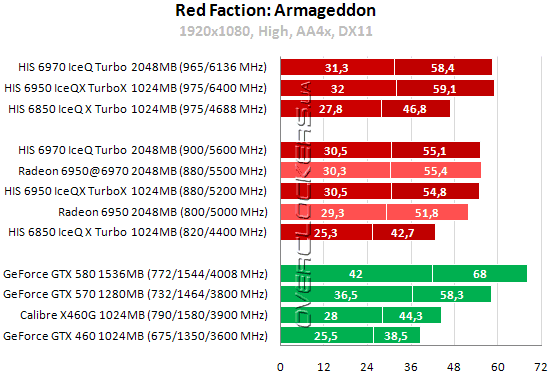

Red Faction: Armageddon
Запускался «Режим разрушения», совершалась пробежка по первой локации-арене, взрывались две бочки-контейнеры. Данные снимались с помощью Fraps. Тест прогонялся по четыре раза.
Еще одна игра, демонстрирующая тотальное превосходство GeForce GTX 580. В стане карт AMD наблюдается минимальная разница между Radeon HD 6950 и Radeon HD 6970. К флагманским Cayman примыкает и HIS 6950 IceQ X Turbo X — между этой тройкой различия укладываются в один процент, а то и доли процента. При разгоне вперед выходит HIS 6950 IceQ X Turbo X. При повышении частот старшим Radeon удается немного обойти GeForce GTX 570 по среднему fps, но сохраняется приличное отставание по минимальному показателю. HIS 6850 IceQ X Turbo уступает Calibre X460G от 4 до 17%.

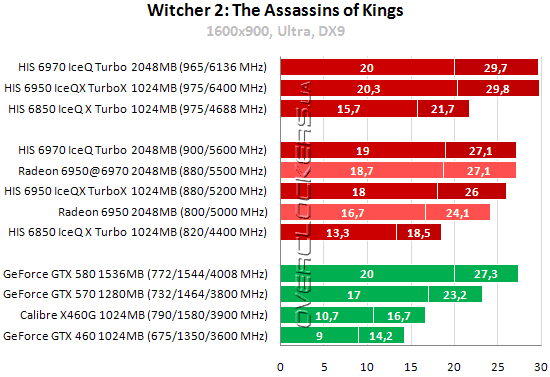

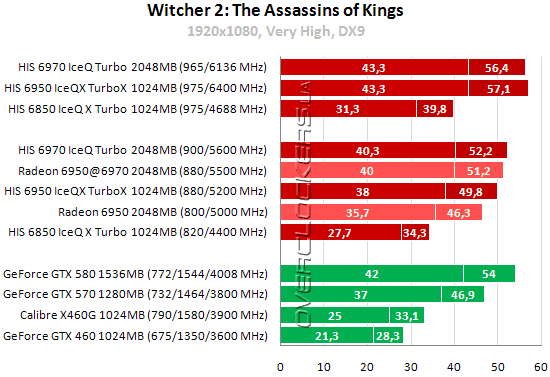

Witcher 2: The Assassins of Kings
Тестирование проводилось при максимальных настройках без активации «запредельного качества» и при включении этого параметра. На графиках обозначены как Very High и Ultra. Дальность прорисовки, текстуры и все прочие настройки установлены на максимальное значение, отключена лишь вертикальная синхронизация.
HIS 6850 IceQ X Turbo производительнее старшего GeForce GTX 460 на 11% по минимальному fps и на 4% по среднему показателю. Простой Radeon HD 6950 немного уступает GeForce GTX 570, но уже HIS 6950 IceQ X Turbo X оказывается быстрее. Флагманы AMD немного не дотягивают до уровня GeForce GTX 580. При разгоне HIS на базе Cayman обходят топовый GeForce.

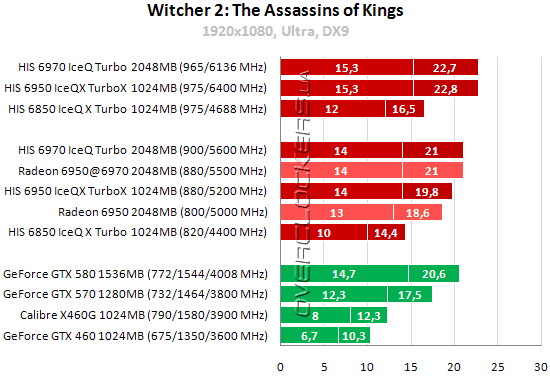

Но посмотрим, как сложится ситуация при включении «Запредельного качества».
Уже не сильно поиграешь. С разрешением 1920x1080 никто из участников не справился. И даже в 1600x900 играть без разгона будет не комфортно. В этом разрешении HIS 6970 IceQ Turbo уступает GeForce GTX 580 1—5%, но обходит соперника при повышении частот до 965/6136 МГц. С мизерным преимуществом при разгоне вперед вновь вырывается HIS 6950 IceQ X Turbo X.

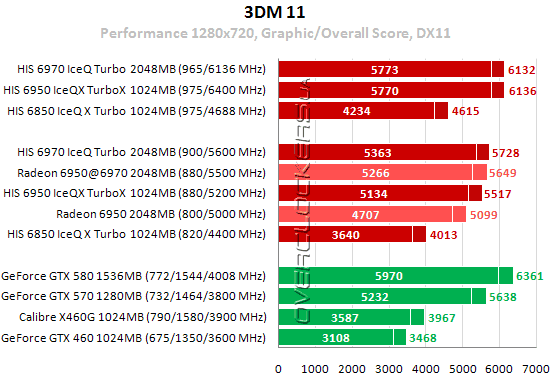

3DMark 11
В синтетике HIS 6850 IceQ X Turbo одерживает вверх над Calibre X460G с преимуществом в 1,5%. HIS 6950 IceQ X Turbo X быстрее обычного Radeon HD 6950 на 9% и медленнее Radeon HD 6970 на 2,6%. HIS 6970 IceQ Turbo лучше обычного флагмана на 1,8%. Старший HIS производительнее GeForce GTX 570 на 2,5%. Достигнуть же уровня старшего GeForce представителям AMD не удается и при разгоне. HIS 6950 IceQ X Turbo X и 6970 IceQ Turbo на повышенных частотах демонстрируют идентичные результаты.
Выводы
Подведение итогов начнем с рассмотрения HIS 6970 IceQ Turbo 2GB GDDR5 (H697QT2G2M). Небольшой заводской разгон обеспечивает крошечное преимущество над референсом. Хотя по итогам нашего тестирования видно, что в некоторых случаях это преимущество стремится к нулю. Как мы предположили выше, это может быть следствием более удачной конфигурации задержек памяти у нашего Radeon HD 6950@6970, что и обеспечило такие результаты в определенных играх. В любом случае, частотный запас у Cayman небольшой и разница в производительности между моделями с заводским разгоном весьма скромная. Прирост от разгона тоже небольшой, как и разница при максимальном разгоне между видеокартами разных производителей. Напомним, что MSI R6970 Lightning c более сложной схемотехникой «на воздухе» смог одолеть всего лишь на 10 МГц больше по частоте ядра. У HIS 6970 IceQ Turbo предпосылок для супер-разгона нет изначально, потому как никаких улучшений в дизайне нет. Зато мощная система охлаждения намного эффективнее референсной и позволяет достичь среднего разгона без значительного повышения уровня шума, а именно это важно для простого пользователя и игрока. Для стандартной карты, у которой 90 °C в номинале — это норма, любой разгон связан с определенными трудностями. Да и уровень шума у HIS ниже, что тоже весомый плюс. Так что в сравнении с референсом данный продукт интереснее во всех отношениях, хотя в ряду оверклокерских плат — он не самый лучший.
Очень хорошо проявил себя HIS 6950 IceQ X Turbo X 1GB GDDR5 (H695QNX1G2M). Повышенные частоты обеспечивают производительность почти на уровне со старшим Radeon HD 6970, а шум и энергопотребление заметно ниже. И хотя данная модель базируется на дизайне более простого Radeon HD 6870, хорошее охлаждение позволяет достичь внушительного разгона, при котором младший Radeon в некоторых случаях даже обходит флагмана. Мощный, тихий, холодный — идеальное решение за свою цену. А стоимость у карты довольно привлекательная для пользователя, ведь производитель сэкономил на объеме памяти, что помогло снизить себестоимость, но не пошло во вред производительности. Ни в одном тесте мы не увидели, чтобы небольшой объем памяти хоть как-то ограничил потенциал 6950 IceQ X Turbo X и помешал карте демонстрировать минимальный отрыв от Radeon HD 6970. Такого объема для видеокарт AMD этого уровня еще вполне хватает. А там где наличие второго гигабайта будет очень критично, скорее всего, не хватит производительности уже графического процессора Cayman.
С HIS 6850 IceQ X Turbo 1GB GDDR5 (H685QNT1GD) все просто и ясно. Карта еще холоднее и тише. Заводской разгон не очень большой, зато вручную можно добиться значительного прироста по частотам с сохранением небольшого уровня шума. Отличная карта с мощной системой охлаждения и отличным разгонным потенциалом. Да и стоимость данной карты весьма демократичная. После недавнего снижения цен от AMD стоимость такой форсированной и улучшенной версии Radeon HD 6850 оказывается почти на одном уровне с простыми GeForce GTX 460, которые без разгона заметно слабее.
