MSI R6850 Cyclone 1GD5 Power Edition/OC
Начнем мы с топовой версии HD 6850 из серии Power Edition компании MSI. На коробке красуется изображение легко узнаваемого кулера Cyclone. Помимо этого, бросается в глаза надпись Triple Over Voltage и информация о наличии семи фаз питания.
Боковая панель упаковки откидывается. На развороте приведена информация об особенностях видеокарты и ее преимуществах над референсом.
Комплект поставки включает:
- переходник питания c двух molex на PCI-E 6-pin;
- диск с драйвером;
- инструкцию.
Двухслотовая система охлаждения по форме напоминает чашу, внутри которой находится большой вентилятор.
Набор разъемов на задней панели включает DisplayPort, HDMI и пару DVI.
Кулер имеет две тепловые трубки, каждая из которых несет на себе секцию алюминиевых пластин. На массивное основание с трубками напаян радиатор с расходящимися лепестками, который по форме напоминает систему охлаждения процессоров Intel. За обдув отвечает вентилятор диаметром 92 мм (реальный диаметр крыльчатки меньше примерно на 5 мм). Если верить сайту производителя, то особая круглая форма радиатора с автономными секциями ребер предотвращает накопление пыли. Ну и большой вентилятор, плюс ко всему, еще и хорошо обдувает всю печатную плату.
Согласно данным MSI, такой кулер на 14 градусов эффективнее стандартного при меньшем на 5 дБ уровне шума. Вообще-то у видеокарты есть два режима работы — Performance и Silence, которые отличаются оборотами вентилятора и, как следствие, шумом. Для перевода в один из них нужно переключиться на соответствующий BIOS.
Точно такая же система охлаждения используется во всех видеокартах MSI Cyclone — N450GTS Cyclone 1GD5/OC, N460GTX Cyclone 768D5/OC и прочих. Cyclone II отличается лишь формой лопастей, все остальное идентично.
На компонентах системы питания установлен небольшой радиатор.
PCB выполнена по оригинальному дизайну. Система питания ядра включает шесть фаз вместо трех-четырех у большинства видеокарт этой серии. Память запитана от однофазного преобразователя. На верхнем торце платы расположен переключатель режимов BIOS. Используются компоненты, относящиеся к категории Military Class II: мощные дроссели с ферритовым сердечником, долговечные конденсаторы с твердотельным электролитом; в обвязке GPU распаян один танталовый конденсатор.
За питание графического чипа отвечает ШИМ-контроллер uPI Semiconductor uP6213AK, напряжение памяти контролируется uP6122AF.
Видеопроцессор Barts Pro расположен на подложке под углом 45° и окружен защитной рамкой.
Один гигабайт видеопамяти набран восемью микросхемами Hynix H5GQ1H24AFR-T2C.
R6850 Cyclone 1GD5 Power Edition/OC работает на повышенных частотах. Вместо стандартных 775 МГц ядро функционирует на 860 МГц, память — на 4400 МГц вместо положенных 4000 МГц. На фоне большинства серийных моделей это внушительный заводской разгон. Лучшие Radeon HD 6850 от Gigabyte, HIS, Sapphire и других известных производителей обычно ограничиваются частотой ядра в 820 МГц.
В простое рабочие частоты снижаются до 100/600 МГц. Питающее напряжение GPU равно 1,149 В. В режиме Performance при 12-минутной нагрузке Crysis: Warhead на максимальных настройках качества и разрешении 1920x1080 температура ядра не превышала 66 °C (24 градуса в помещении, открытый корпус). Однако вентилятор при этом гудел достаточно сильно, потому как раскручивался почти до 2900 об/мин.
В режиме Silent вентилятор работал на 2020—2050 об/мин, а температура графического процессора поднялась всего лишь на два градуса.
На этом мы не остановились и решили сделать видеокарту еще тише — понизили напряжение до 1,11 В, обороты зафиксировали на 50% (примерно 1800 об/мин). В итоге пиковая температура не превысила 67 °C. Отличный результат!
Особенностью MSI R6850 Cyclone 1GD5 Power Edition/OC является возможность управления тремя рабочими напряжениями — GPU, Memory и VDDCI. Для обычного разгона с родной системой охлаждения никаких манипуляций кроме регулировки напряжения на графическом процессоре не понадобится. Остальные возможности пригодятся для экстремального оверклокинга. Практичный разгон для постоянного использования, вероятно, и вовсе не потребует повышения напряжения, потому как пользователю в итоге нужно будет подобрать компромиссное решение между высокими частотами и приемлемым уровнем шума.
От нашего экземпляра мы смогли добиться стабильности на частотах 960/4876 МГц, которые можно назвать прекрасным результатом для Radeon HD 6850. Более высоких частот ядра нам удавалось достичь лишь на HIS 6850 IceQ X Turbo, хотя потенциал микросхем памяти у той карты был чуть ниже.
Для такого разгона пришлось поднимать напряжение аж до 1,25 В. Увеличенная нагрузка на ядро, память и блок VRM требовали лучшего охлаждения. Поэтому видеокарта работала при максимальных оборотах вентилятора и высоком уровне шума. Данный режим нельзя назвать практичным, но если ограничиться стандартным напряжением, то можно будет добиться хороших результатов при меньшем шуме. Например, в нашем случае при 1,149 В максимум был в районе 920 МГц, что тоже неплохо, учитывая рекомендованные 775 МГц для референсных моделей Radeon HD 6850.
PowerColor HD6850 1GB GDDR5 (AXP6850 1GBD5-DH)
Видеокарта PowerColor использовалась нами для сравнения с Radeon HD 6790, но упоминалась лишь мельком и не была подробно описана. Пришло время познакомиться с ней поближе.
Ускоритель поставляется в небольшой коробке. В комплекте имеются:
- переходник DVI/D-Sub;
- диск с драйвером;
- купон на загрузку Colin McRae: DiRT 3;
- инструкция.

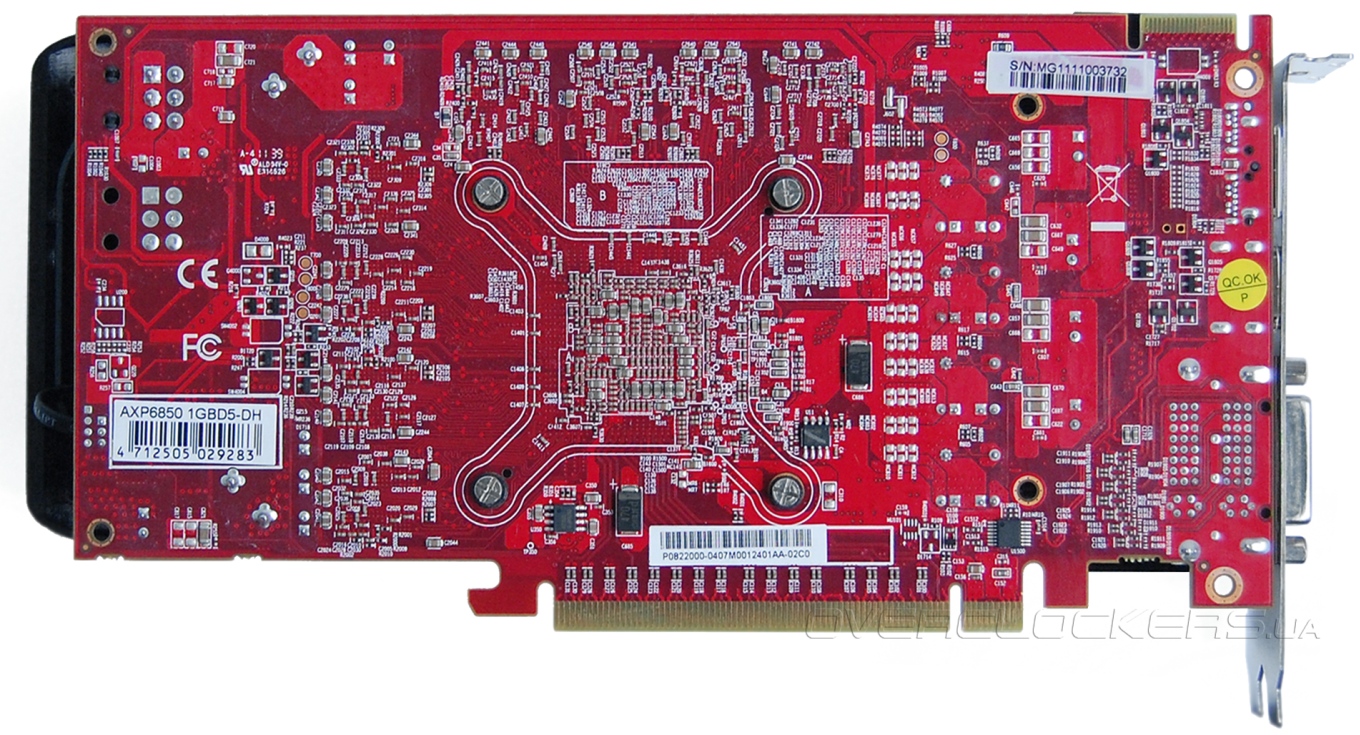

На обратной стороне платы находится наклейка с номером продукта — AXP6850 1GBD5-DH. Вот только официальный сайт такой видеокарты не знает. Есть модель AX6850 1GBD5-DH, которая ничем не отличается от рассматриваемой, кроме отсутствия кода для DiRT 3. Вероятно, версия с литерой P является специальным тиражом с расширенной комплектацией для ограниченного рынка. Вспомним хотя бы Radeon HD 6930 от PowerColor, который выпускался только для Китая и России.

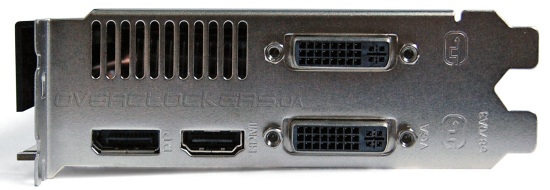

На задней панели находятся четыре разъема: DisplayPort, HDMI и пара DVI.

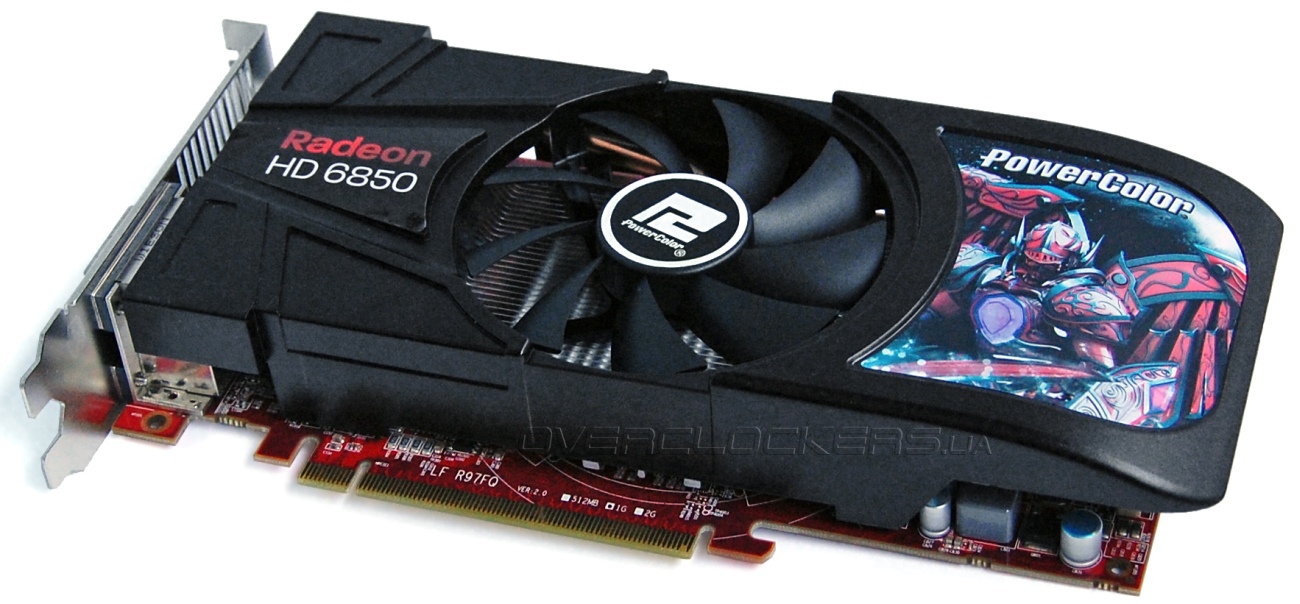

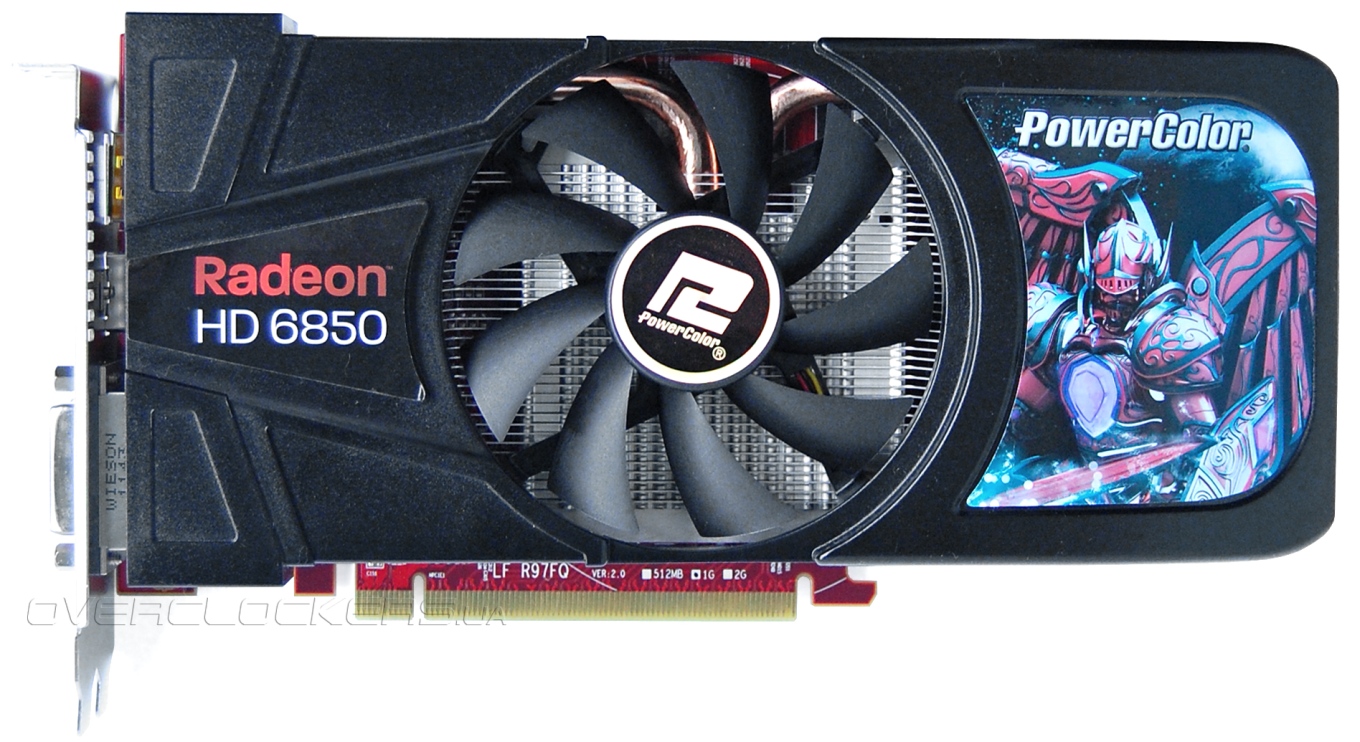

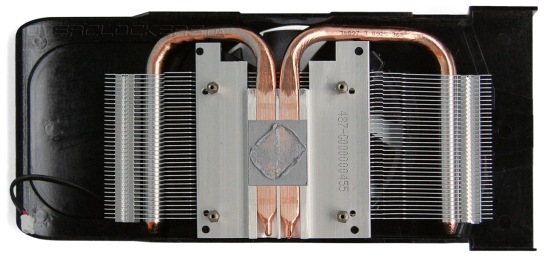

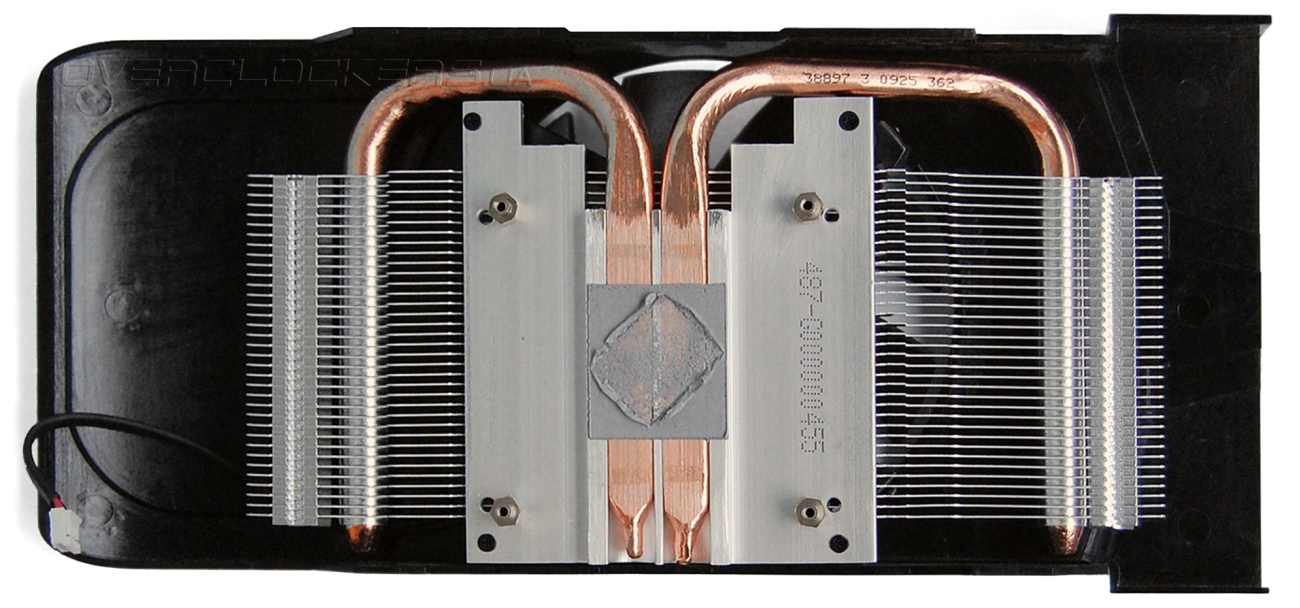

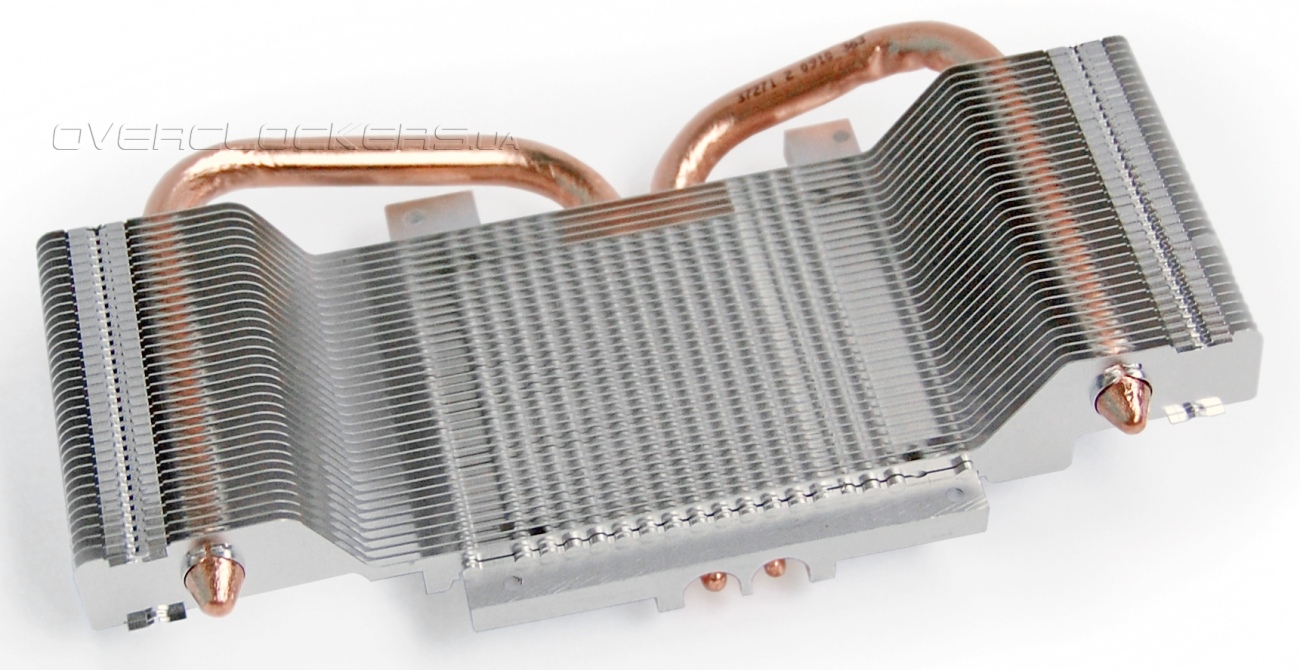

Несмотря на внешнюю схожесть с младшим Radeon HD 6790, система охлаждения у данной видеокарты проще. Радиатор меньше в размерах, вместо трех тепловых трубок используются две, но зато они напрямую контактируют с ядром.

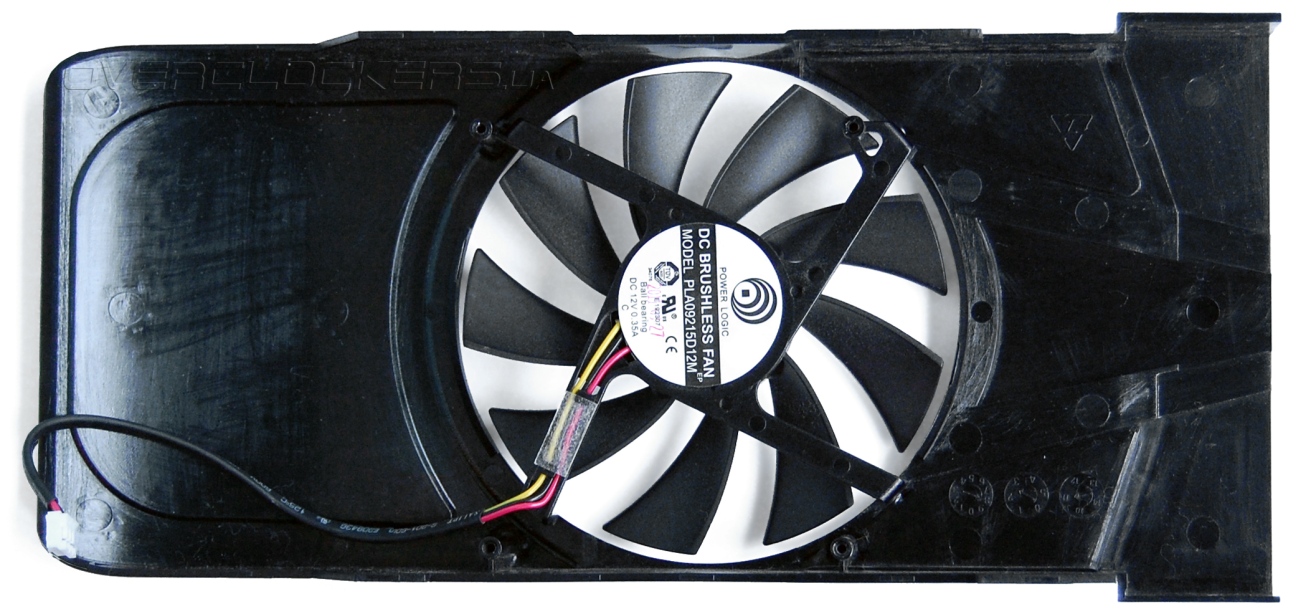

Обдувается вся конструкция вентилятором Power Logic PLA09215D12M.
Радиатор выглядит довольно скромно, но и тепловыделение у графического процессора Barts небольшое, ведь работает он на более низкой частоте, чем у Radeon HD 6790 и Radeon HD 6870.

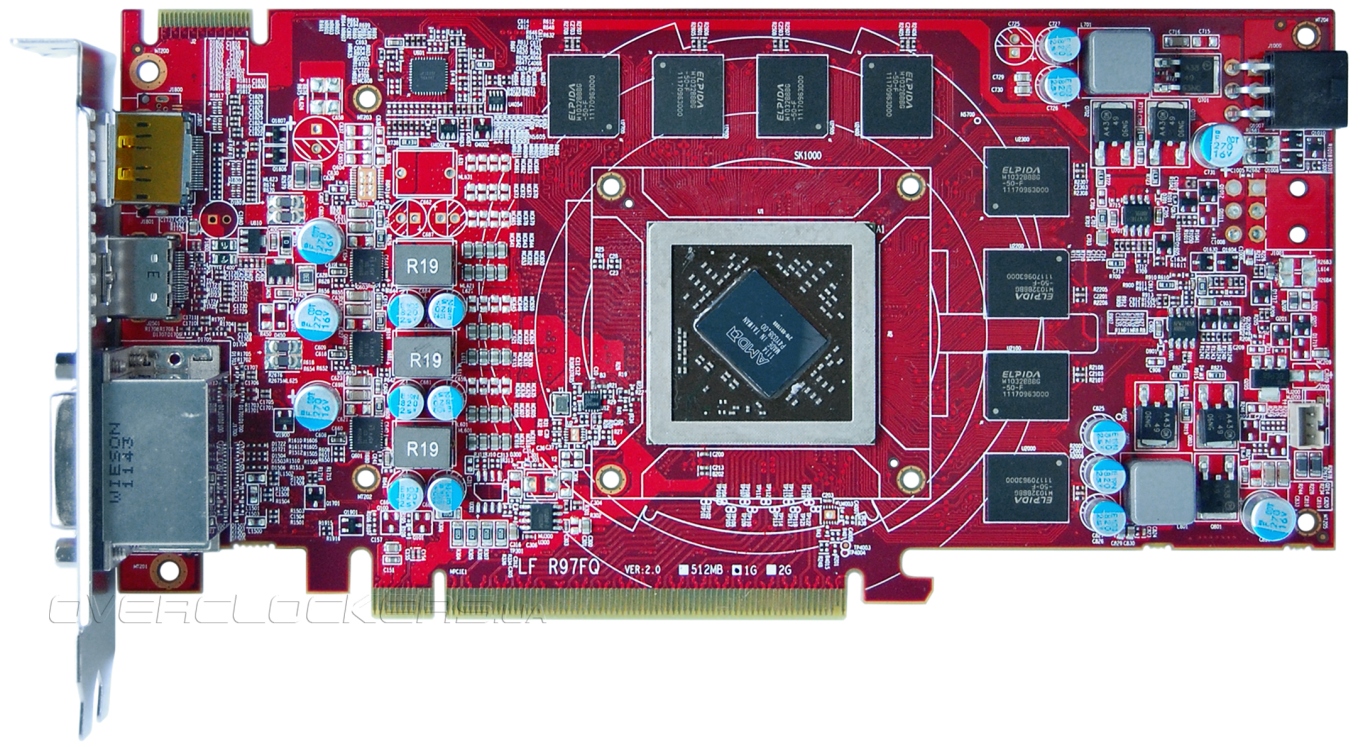

Дизайн платы напоминает укороченный вариант Radeon HD 6870. Сбоку есть посадочное место под второй разъем дополнительного питания, хотя распаян один.

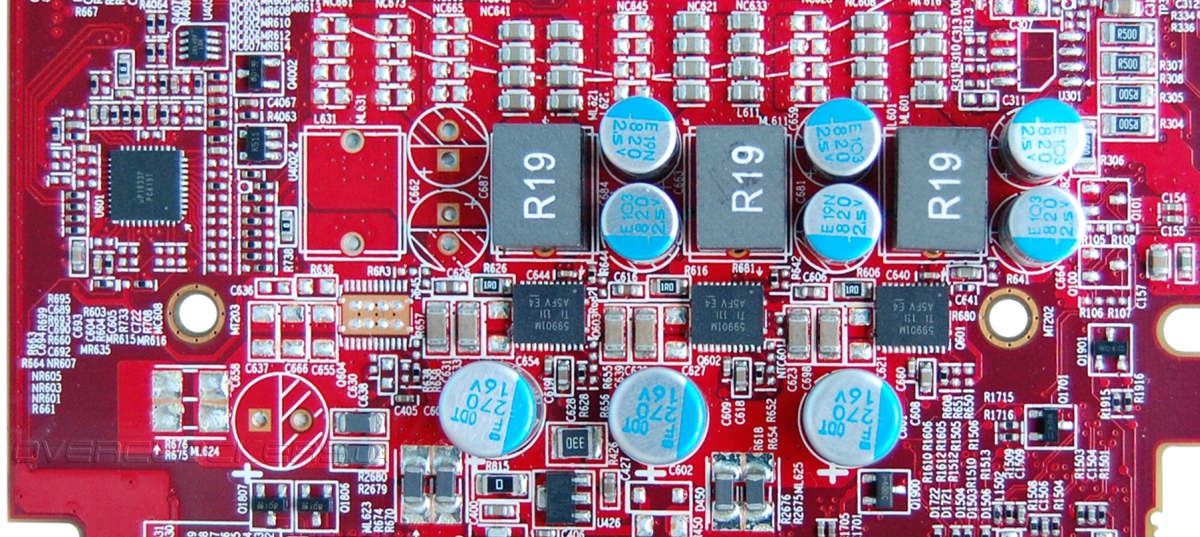

Из четырех фаз питания GPU задействовано три. Построены они на DrMOS-микросхемах Texas Instruments 59901M под управлением контроллера uP1633P от uPI Semiconductor. Радиатора для охлаждения силовых элементов нет, хотя предусмотрены отверстия для его установки.

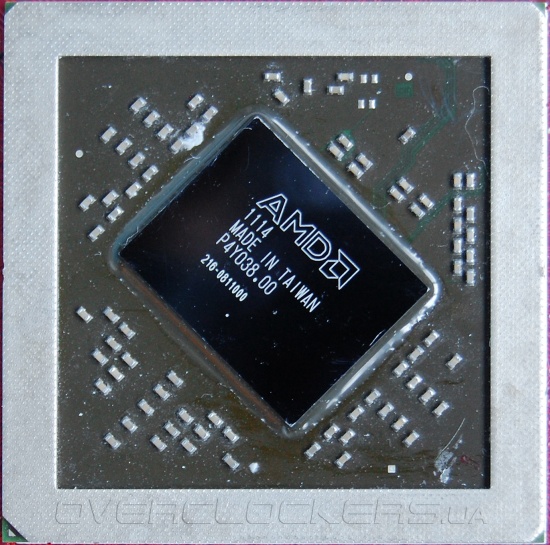

Традиционное фото графического процессора:

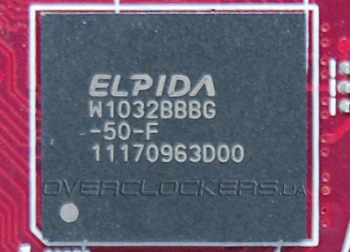

Объем памяти стандартный — один гигабайт. Распаяно восемь микросхем Elpida W1032BBBG-50-F, которые рассчитаны на рабочую частоту 5 ГГц.

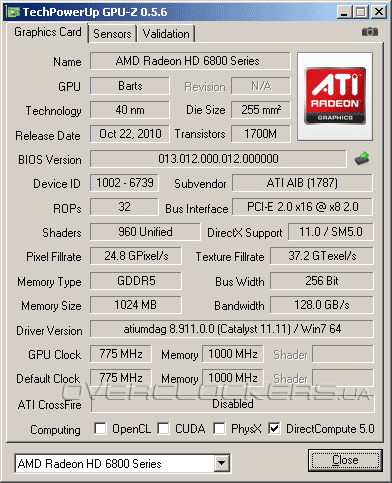

Заводские частоты не отличаются от стандартных спецификаций: ядро работает на 775 МГц, память GDDR5 функционирует на эффективных 4000 МГц.

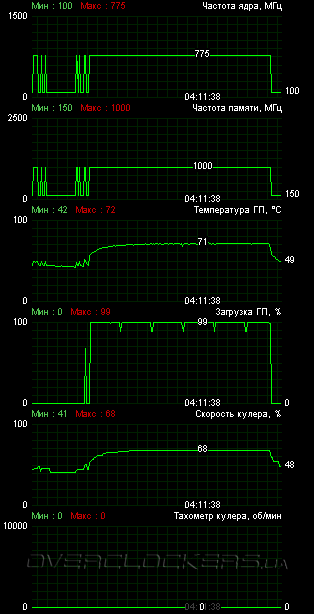

В нашем стандартном 12-минутном тесте — демо «Ambush» из Crysis Warhead Benchmarking Tool — при максимальных настройках качества в разрешении Full HD температура ядра достигла 72 °C (при 24 градусах в помещении). Вентилятор системы охлаждения раскручивался до 68% от своего максимума, создавая весьма заметный шум.

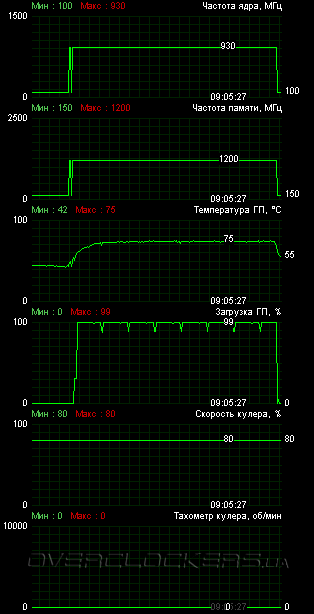

Софтвольтмод платой не поддерживается. Но и без повышения напряжения она смогла работать на 930/4800 МГц. Относительно начальных частот прирост составил 20%, что, безусловно, является хорошим результатом.
Однако для стабильной работы на этих частотах обороты вентилятора пришлось повысить до максимума. При таком шуме о каком бы то ни было комфорте речь вообще не идет. Для постоянного использования придется снижать частоты или менять систему охлаждения. Характеристики видеокарт
Сравнение рассмотренных видеокарт будет проводиться со 192-битной версией GeForce GTX 460 (MSI N460GTX Cyclone 768D5/OC на пониженных частотах) и с полноценным GeForce GTX 460. В качестве конкурента решения MSI выступит Sparkle Calibre X460G — один из самых быстрых видеоадаптеров серии GTX 460.
| Видеоадаптер | MSI R6850 Cyclone 1GD5 Power Edition/OC | PowerColor AXP6850 1GBD5-DH | Sparkle Calibre X460G | GeForce GTX 460 1024MB | GeForce GTX 460 768MB |
| Ядро | Barts Pro | Barts Pro | GF104 | GF104 | GF104 |
| Количество транзисторов, млн шт. | 1700 | 1700 | 1950 | 1950 | 1950 |
| Техпроцесс, нм | 40 | 40 | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 255 | 255 | 332 | 332 | 332 |
| Количество потоковых процессоров | 960 | 960 | 336 | 336 | 336 |
| Количество текстурных блоков | 48 | 48 | 56 | 56 | 56 |
| Количество блоков рендеринга | 32 | 32 | 32 | 32 | 24 |
| Частота ядра, МГц | 860 | 775 | 790 | 675 | 675 |
| Частота шейдерного домена, МГц | 860 | 775 | 1580 | 1350 | 1350 |
| Шина памяти, бит | 256 | 256 | 256 | 256 | 192 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 4400 | 4000 | 3900 | 3600 | 3600 |
| Объём памяти, МБ | 1024 | 1024 | 1024 | 1024 | 768 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 | 11 | 11 |
| Интерфейс | PCI Express 2.1 |
PCI Express 2.1 |
PCI Express 2.0 | PCI Express 2.0 |
PCI Express 2.0 |
| Заявленная максимальная потребляемая мощность, Вт | н/д | 127 | н/д | 160 | 150 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Core i7-965 EE (3,2@3,91 ГГц, BCLK 170 МГц);
- кулер: Thermalright Venomous X;
- материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
- память: G.Skill F3-12800CL8T-6GBRM (3x2 ГБ, DDR3-1600@1700 МГц, 8-8-8-24-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA-II, 7200 об/мин);
- блок питания: FSP FX700-GLN (700 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйвер Radeon: ATI Catalyst 11.11;
- драйвер GeForce: NVIDIA GeForce 285.62.
Результаты тестирования
Battlefield 3
В Battlefield 3 лидером является Sparkle Calibre X460G. Видеоадаптер MSI отстает на 8—12%. PowerColor слабее обычного GeForce GTX 460 на 2—4%. С разгоном оба Radeon уступают форсированному Calibre. Однако не будем забывать, что это один из лучших вариантов GeForce GTX 460 с отличным разгонным потенциалом.
Crysis: Warhead
В Crysis: Warhead на первое место уже выходит MSI R6850 Cyclone Power Edition. И даже простой Radeon HD 6850 от PowerColor дышит в спину Calibre с заводским разгоном. Конкуренту из лагеря NVIDIA при разгоне удается немного обойти карты AMD по минимальному fps, но по среднему показателю преимущество оказывается на стороне последних. Форсированный GeForce GTX 460 768 МБ выходит на один уровень с неразогнанным адаптером MSI.
Crysis 2
Тестирование плат во второй части Crysis однозначного лидера не выявило. MSI чуть проигрывает по среднему fps карте Sparkle, но опережает ее на один кадр по минимальному показателю. Обычный Radeon от PowerColor лучше референсного GeForce GTX 460 на 2—10%, со 192-битной версией GeForce разница составляет 10—13%. При разгоне производительность обоих Radeon практически не отличается. Они уступают Sparkle Calibre (на частотах 875/1750/4490 МГц) по среднему фреймрейту, но при этом немного выигрывают по минимальному.
Colin McRae: DiRT 3
Как видим, в DiRT 3 карта PowerColor AXP6850 1GBD5-DH оказывается почти на одном уровне с младшим GeForce GTX 460. Более быстрый MSI Cyclone Power Edition обходит 256-битный GeForce всего на 1—3%. Sparkle Calibre в номинале быстрее, чем «раскочегаренный» до 960/4876 МГц адаптер MSI. Разогнанный PowerColor слабее 192-битного GeForce (на частотах 840/1620/4220 МГц).
Deus Ex: Human Revolution
В Deus Ex уверенно лидируют решения AMD. Даже обычный Radeon HD 6850 демонстрирует производительность уровня Sparkle Calibre X460G, который на 17% быстрее референсного GeForce GTX 460. Разница между MSI и простым GeForce GTX 460 достигает уже 26—30%.
Hard Reset
В этой игре PowerColor оказывается слабее 192-битного GeForce GTX 460. MSI уступает полноценному GeForce GTX 460 по среднему fps, но немного выигрывает у него по минимальному. Между видеоадаптерами MSI и Sparkle разница достигает 10—22%. Разогнанные карты AMD слабее форсированного GeForce GTX 460 768МБ.
Just Cause 2
Just Cause 2 — еще одна игра, демонстрирующая преимущество GeForce GTX 460 над Radeon HD 6850. В частности, видеокарта PowerColor слабее конкурента на 4% по среднему fps и на 12% по минимальному. А вот MSI уже быстрее на 3% по среднему показателю, хотя по минимальному все равно проигрывает один кадр GeForce. Sparkle с заводским разгоном демонстрирует уровень производительности, который графические ускорители AMD достигают лишь при разгоне вручную.
Metro 2033
PowerColor в данном приложении вырывает победу у референсного GeForce GTX 460 1024 МБ, хоть и с мизерным отрывом. MSI быстрее собрата на 9%, но немного слабее конкурента от Sparkle — на 3%. С разгоном Calibre X460G сохраняет лидерские позиции, а MSI занимает второе место.
Red Faction: Armageddon
В Red Faction: Armageddon ситуация в противостоянии обычных Radeon HD 6850 и GeForce GTX 460 опять неоднозначна. Карта AMD демонстрирует более высокий средний фреймрейт, но по минимальному показателю лучше оказывается конкурент от NVIDIA. Примерно такая же картина наблюдается и в соперничестве MSI R6850 Cyclone 1GD5 Power Edition/OC с Sparkle Calibre X460G. А вот при разгоне последний уже более уверенно оттесняет на второй план конкурентов, лидируя и по минимальному, и по среднему fps.
Red Orchestra 2: Heroes of Stalingrad
В Red Orchestra 2 доминируют решения AMD. PowerColor быстрее 256-битного GeForce GTX 460 на 9—11% и на 4—8% слабее Sparkle. MSI выигрывает у Sparkle 3—7%. При разгоне PowerColor и Sparkle Calibre идут наравне; лидером является R6850 Cyclone Power Edition.
Sid Meier's Civilization 5
В данном тесте преимущество на стороне графических ускорителей NVIDIA. Radeon HD 6850 уступает 9% младшему GeForce GTX 460 и на 16% слабее 256-битного GeForce. Последний выигрывает 6% у карты MSI. Sparkle Calibre — просто вне конкуренции!
The Elder Scrolls V: Skyrim
В Skyrim между Radeon HD 6850 и 192-битным GeForce наблюдается примерный паритет: первый демонстрирует более высокий средний fps, второй лучше по минимальному показателю. Видеоадаптер MSI быстрее 256-битного GeForce по среднему fps на 5%, но хуже по минимальному на 8%. Оба Radeon на повышенных частотах уступают форсированному младшему GeForce.
Witcher 2: The Assassins of Kings
В «Ведьмаке» лидером в который раз является Sparkle Calibre, но MSI Cyclone Power Edition проигрывает ему только по минимальному fps. PowerColor обходит обычную версию GeForce GTX 460 на 1—7%.
3DMark 11
Сравнивая различные цифры GPU Score в приложении 3DMark 11, отмечаем, что карта MSI одержала победу над Sparkle со скромным преимуществом в 1,4%. PowerColor слабее собрата на 9,7% и на 7% быстрее референсного GeForce GTX 460. При разгоне всех участников лидирующие позиции сохраняет MSI.
Энергопотребление
Во время тестирования в Battlefield 3, Crysis: Warhead, Crysis 2, Colin McRae: DiRT 2 и Metro 2033 приводились замеры энергопотребления. Для полного соответствия с ранее проведенными измерениями в статье про Radeon HD 6790 проводились дополнительные прогоны тестовых приложений в более простых режимах, не использовавшихся для сравнения производительности видеокарт в данном обзоре. Фиксировались максимальные значения в каждом тесте. Итоговые цифры на графике — это среднее их значение. Широкий набор игр позволяет составить объективную картину об общем энергопотреблении системы с разными видеокартами.
Поскольку в нашем тестировании были задействованы GeForce GTX 460 с заводским разгоном, то вместе с понижением частот мы понижали и напряжение. Изучив статистику на форумах по VID данных видеокарт, мы остановились на 0,987 В для 192-битной и 1,0 В для 256-битной версий. Впрочем, стоит отметить, что разные модели и даже представители одной серии одного производителя могут иметь разное рабочее напряжение, что может сказываться и на энергопотреблении. При разгоне MSI N460GTX Cyclone 768D5/OC работал на 1,025 В, а Sparkle Calibre X460G в номинале и при разгоне функционировал при 1,062 В. MSI R6850 Cyclone 1GD5 Power Edition/OC в номинале работал на 1,149 В, при разгоне — на 1,25 В. PowerColor софтвольтмод не поддерживает, напряжение не изменялось.
Результаты можно назвать вполне ожидаемыми: видеокарты AMD экономичнее конкурентов. MSI потребляет больше, чем PowerColor, но и частоты у R6850 Cyclone 1GD5 Power Edition выше. Значительная разница в энергопотреблении систем с разогнанными Radeon объясняется высоким напряжением у MSI.
Выводы
Пришло время подвести итоги. Начнем мы с видеоадаптера MSI R6850 Cyclone 1GD5 Power Edition/OC. Благодаря значительному заводскому разгону это один из самых быстрых, а, возможно, и самый быстрый из доступных на отечественном рынке Radeon HD 6850. Выделяем качественное исполнение и хорошую систему охлаждения карты. Она не самая тихая в работе даже в silent-режиме, но добиться полного комфорта можно с помощью ручной регулировки оборотов вентилятора в MSI Afterburner. Разгонный потенциал хотя и не самый высокий среди побывавших у нас видеокарт этой серии, но тем не менее довольно хороший. Двойной BIOS и широкие возможности по управлению рабочими напряжениями будут по достоинству оценены оверклокерами-энтузиастами. По нашему мнению, данная модель заслуживает права называться одной из лучших среди Radeon HD 6850.
Главное достоинство PowerColor AXP6850 1GBD5-DH — невысокая цена. Система охлаждения простенькая и шумноватая. Но, опять же, понизив обороты, можно добиться вполне приемлемого уровня шума. Разгонный потенциал хоть и ниже, чем у MSI, но тоже неплох. Вот только реализовать его проблематично, в частности из-за экономии на копеечном радиаторе VRM. Наличие кода для Colin McRae: DiRT 3 наверняка порадует любителей автосимуляторов. При ограниченном бюджете эта видеокарта тоже станет отличной покупкой.
