Перед анонсом ходило множество слухов о не совсем понятном позиционировании будущих видеокарт и небольшой рокировке в системе наименований. Особенно бурные эмоции у читателей нашего сайта вызывали данные о том, что производительность Radeon HD 6850 и Radeon HD 6870 будет не выше (а то и ниже), чем у старых решений на базе Cypress. Настало время сорвать покровы тайны и представить вам Radeon HD 6870.
Архитектура Barts
Для начала немного разберемся с позиционированием видеокарт серии HD 6800. На нижнем слайде отлично видно, что старший Radeon HD 6870 занимает по производительности среднее положение между Radeon HD 5850 и Radeon HD 5870. Младший Radeon HD 6850 размещен на ступеньку ниже Radeon HD 5850, можно сказать, что это замена Radeon HD 5830 (про эту карту как-то забыли и даже не представили ее на графике).
Такая расстановка немного запутает потребителей, ведь за последние годы все привыкли, что топовые одночиповые видеокарты Radeon имеют номер, оканчивающийся на 870 (HD 3870, HD 4870, HD 5870). А тут получается, что новый Radeon HD 6870 выступает в качестве замены Radeon HD 5850. Роль одночиповых флагманов в новой линейке видеокарт отведена Radeon HD 6950 и Radeon HD 6970 на базе архитектуры Cayman, которые будут презентованы в конце ноября.
Появление видеокарт Radeon HD 6850 и Radeon HD 6870 — это ответ на GeForce GTX 460, удачно занявшего нишу между Radeon HD 5830 и Radeon HD 5850. Компания AMD пошла по стопам NVIDIA, и новый графический чип под кодовым именем Barts — это ни что иное, как немного урезанный Cypress на более высоких частотах.
Графический процессор состоит из 14 SIMD-ядер, структура которых аналогична таковым у Cypress. Вот только старый RV870 изначально имел 20 таких ядер. Каждый SIMD Engine включает 16 шейдерных блоков, выполняющих по 5 операций за такт, т.е. всего имеем 1120 вычислительных блоков. Это ровно столько же, сколько и у Radeon HD 5830. Аналогично и число TMU — их 56. Количество ROP идентично Radeon HD 5850 — их 32.
Такая нехитрая реорганизация помогла уменьшить число транзисторов с 2,15 млрд. до 1,7 млрд., а площадь ядра уменьшилась почти на треть — с 334 мм2 до 255 мм2. Это позволило добиться меньшего энергопотребления и уменьшения себестоимости производства GPU.
Помимо «обрезания» новый графический процессор был немного доработан. В егосостав были включены два управляющих Ultra-Thread Dispatch Processor вместо одного у RV870, кроме того, подвергся доработке блок тесселяции. Со слов AMD, это обеспечило 1,5–2-кратное превосходство над старым GPU в некоторых режимах тесселяции.
Сообщение с памятью GDDR5 осуществляется по 256-битной шине, реализованной на четырех 64-битных контролерах. Собственно, все тоже самое, что и ранее.
Догнать предшественников на ядре Cypress новичкам удается в основном за счет более высоких частот, что отлично видно по следующей таблице.
Характеристики видеокарт Barts и Cypress
| Видеоадаптер | Radeon HD 6850 | Radeon HD 6870 | Radeon HD 5830 | Radeon HD 5850 | Radeon HD 5870 |
| Ядро | Barts Pro |
Barts XT |
RV870 | RV870 | RV870 |
| Количество транзисторов, млн. шт | 1700 | 1700 | 2154 | 2154 | 2154 |
| Техпроцесс, нм | 40 | 40 | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 255 | 255 | 334 | 334 | 334 |
| Количество потоковых процессоров | 960 | 1120 | 1120 | 1440 | 1600 |
| Количество текстурных блоков | 48 | 56 | 56 | 72 | 80 |
| Количество блоков рендеринга | 32 | 32 | 16 | 32 | 32 |
| Частота ядра, МГц | 775 | 900 | 800 | 725 | 850 |
| Шина памяти, бит | 256 | 256 | 256 | 256 | 256 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 4000 | 4200 | 4000 | 4000 | 4800 |
| Объём памяти, МБ | 1024 | 1024 | 1024 | 1024 | 1024 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 | 11 | 11 |
| Интерфейс | PCI Express 2.1 | PCI Express 2.1 | PCI Express 2.1 | PCI Express 2.1 | PCI Express 2.1 |
| Заявленная потребляемая мощность, нагрузка/простой, Вт | 127/19 | 151/19 | 175/25 | 170/27 | 188/27 |
У старшего Radeon HD 6870 ядро работает на частоте в 900 МГц, против 725 МГц у Radeon HD 5850 и 850 МГц у Radeon HD 5870. Даже чисто теоретически такая рабочая частота должна в значительной мере компенсировать 28% разницу в числе потоковых процессоров между Radeon HD 6870 и Radeon HD 5850 и давать преимущество TMU и ROP блокам Barts XT. На фоне высокой частоты ядра память GDDR5, работающая на 4,2 ГГц, не впечатляет, тем более, что даже в прошлом поколении были видеоадаптеры, у которых частоты памяти достигали 4,8 ГГц.
У младшего Radeon HD 6850 отключено два SIMD-ядра, соответственно, число потоковых процессоров уже 960, а текстурных блоков 48. Рабочая частота GPU снижена до 775 МГц, памяти — до 4000 МГц. Конкурировать с Radeon HD 5850 эта видеокарта, конечно, не сможет, но с Radeon HD 5830, возможно, еще потягается.
Одним из важных преимуществ новых видеокарт является уменьшенное энергопотребление. Даже при частоте 900 МГц старший представитель Barts укладывается в 151 Вт, в то время как энергопотребление Radeon HD 5850 — 170 Вт. Младшая модель довольствуется 127 Вт. Даже экономичный режим стал еще более экономным — 19 Вт в простое против 27 Вт у Cypress.
Количество внешних разъемов достигло пяти штук. Карты оснащаются двумя mini DisplayPort стандарта 1.2, одним HDMI 1.4a и парой DVI. Технология AMD Eyefinity получила развитие до AMD Eyefinity Multi-Display Technology. Теперь можно подключать сразу несколько устройств к одному порту DisplayPort через специальный хаб. Поддерживается вывод 3D-изображения через порт HDMI 1.4a.
Вообще, что касается 3D, то у нас, наконец-то, появилась альтернатива NVIDIA 3D Vision. Это и неудивительно, ведь «стереовидение» постепенно набирает популярность. А после того, как Sony добавила поддержку стерео-режима для своей консоли, то стало ясно, что вектор развития игровых технологий окончательно сместился в эту область. С новым поколением видеокарт появляется поддержка новой технологии AMD HD3D. Компания говорит об «открытой инициативе», которая предоставляет возможности для сотрудничества любым производителям оборудования (мониторов, очков) и софтверным компаниям в рамках данной программы. На данный момент благодаря поддержке партнеров DDD и iZ3D (занимающихся разработкой программного обеспечения для конвертации в Stereo 3D) данную технологию можно задействовать в 400 играх. Но нативную поддержку HD3D нам обещают лишь в 2011 году.
В очередной раз улучшен блок Unified Video Decoder и появилась поддержка декодирования Blu-ray 3D (у NVIDIA это было доступно еще со времен GeForce GT 240).
HIS 6870 Fan 1GB (H687F1G2M)
В данной статье мы рассмотрим Radeon HD 6870 от компании HIS.
Комплект поставки включает:
- переходник DVI/D-Sub;
- два переходника питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции.
Округлые формы сменились прямыми углами. На боковой и задней панели имеются красные пластиковые вставки.
С боковой стороны расположены два 6-pin разъема питания.
На заднюю панель вынесено два разъема DisplayPort, один HDMI и пара DVI.
Система охлаждения — типичная «турбина». Массивное алюминиевое основание служит радиатором для микросхем памяти и силовых элементов системы питания. Для охлаждения графического чипа предусмотрен большой радиатор с тремя тепловыми трубками.
Верхний кожух крепится защелками по образу и подобию референсных систем охлаждения видеокарт NVIDIA. Вот только, если у GeForce при должной аккуратности снять кожух можно, не разбирая видеокарту, то у Radeon HD 6870 защелки и пластик крышки настолько тугие и твердые, что процесс разборки отнимает уйму времени и нервов, не говоря уже о необходимости предварительного демонтажа кулера.
Для сравнения ниже приведено фото системы охлаждения Radeon HD 5850.
Хорошо видно, что новичок обладает большим радиатором. В основе его одна 8-мм тепловая трубка и две стандартные 6-мм трубки.
Обдувается вся конструкция радиальным вентилятором FD9238H12S. Такие же вентиляторы устанавливаются на Radeon HD 5850.
Длина платы — 24 сантиметра. Компоновка элементов немного необычна, ведь система питания перенесена в левую часть, ближе к внешним разъемам. В отличие от видеокарт HD 5800 данный адаптер имеет лишь один разъем CrossFire.
Четырехфазная система питания GPU реализована на контроллере Chil CHL8214 c поддержкой протокола I2C. Значит, возможен софтвольтмод, но пока еще нет соответствующих программных средств. Ждем новую версию MSI Afterburner.
Графический чип Barts имеет прямоугольную форму. Вместо логотипа ATI на нем красуется AMD. С этой серии производитель полностью отказывается от старого бренда, и знакомую надпись ATI вы уже больше не увидите.
Общий объем памяти в один гигабайт набран восемью микросхемами Hynix H5GQ1H24AFR T2C.
Ядро функционирует на частоте 900 МГц, память GDDR5 — на 1050 (4200) МГц.
Несмотря на то что последняя версия утилиты MSI Afterburner вышла за полтора месяца до появления новых видеокарт Radeon, мониторинг и разгон для HD 6800 работает без проблем. Недоступна пока лишь функция программной регулировки напряжения GPU.
Видя данные о более низком энергопотреблении в сравнении с HD 5850, и наблюдая у Radeon HD 6870 больший радиатор, мы надеялись на более низкие частоты при меньшем уровне шума. Но вышло все с точностью до наоборот. При 12-минутной нагрузке Crysis Warhead на максимальных настройках качества со сглаживанием ядро разогрелось до 83 °С ( при 21,5 °С в помещении). Обороты вентилятора достигли 35%, создавая весьма заметный гул. Референсный HD 5850 в аналогичных условиях прогрелся лишь до 76 °С при более низких оборотах.
В FurMark температура и вовсе достигла отметки в 90 °С.
От GPU, работающего на 900 МГц, не ждешь большого прироста при разгоне, особенно без поднятия напряжения. Хотя наш экземпляр без проблем преодолел 1 ГГц и смог сохранять стабильность на 1015 МГц даже на номинальном напряжении.
А вот память разочаровала, ведь ее стабильным максимумом оказалась частота 4520 МГц. На таких частотах сохранялась стабильность в игровых приложениях и в FurMark при максимальных оборотах вентилятора.
Другие участники тестирования
Sapphire HD5830 1GB GDDR5 (11169-00-10R)
Эта видеокарта нам уже хороша знакома. Последний раз она принимала участие в нашем обзоре GeForce GTX 465 и GeForce GTX 460. Рабочие частоты ее стандартны для адаптеров серии HD 5830 — 800/4000 МГц. Разгон — 915/5200 МГц.
HIS HD 5850 1GB (H585F1GD)
Референсный Radeon HD 5850 в исполнении HIS. Частоты полностью соответствуют стандартным спецификациям — 725/4000 МГц. Разгон — 1000/4912.
Zotac GeForce GTX 460 1GB (ZT-40402-10P)
Референсный видеоадаптер, оснащенный нестандартным кулером. Частоты соответствуют стандартным спецификациям — ядро работает на 675/1350 МГц, память на 3600 МГц. Разгон данного экземпляра — 850/1700/4280 МГц.
Palit GeForce GTX 460 Sonic Platinum
Разогнанная версия GeForce GTX 460, которая функционирует на частотах 800/1600/4000 МГц. Разгон слабо отличается от референсных аналогов — 855/1710/4300 МГц. Данный экземпляр присутствовал у нас небольшое время и протестирован лишь в некоторых приложениях, поэтому его результаты присутствуют не во всех графиках.
ASUS ENGTX470/2DI/1280MD5
Референсный GeForce GTX 470 производства ASUS. Рабочие частоты стандартны — 608/1215/3348 МГц. Разгон – 800/1600/4060 МГц. Более подробный обзор данного продукта будет в одном из следующих обзоров на нашем сайте.
Характеристики тестируемых видеокарт
| Видеоадаптер | HIS HD6870 1GB |
Sapphire HD5830 1GB |
HIS HD5850 1GB |
Zotac GeForce GTX460 1GB |
Palit GeForce GTX460 Sonic Platinum |
ASUS ENGTX470 2DI/1280MD5 GeForce GTX470 |
| Ядро | Barts XT | RV870 | RV870 | GF104 | GF104 | GF100 |
| Количество транзисторов, млн. шт | 1700 | 2154 | 2154 | 1950 | 1950 | 3200 |
| Техпроцесс, нм | 40 | 40 | 40 | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 255 | 334 | 334 | 367 | 367 | 526 |
| Количество потоковых процессоров | 1120 | 1120 | 1440 | 336 | 336 | 448 |
| Количество текстурных блоков | 56 | 56 | 72 | 56 | 56 | 56 |
| Количество блоков рендеринга | 32 | 16 | 32 | 32 | 32 | 40 |
| Частота ядра, МГц | 900 | 800 | 725 | 675 | 800 | 608 |
| Частота шейдерного домена, МГц | 900 | 800 | 725 | 1350 | 1600 | 1215 |
| Шина памяти, бит | 256 | 256 | 256 | 256 | 256 | 320 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 4200 | 4000 | 4000 | 3600 | 4000 | 3348 |
| Объём памяти, МБ | 1024 | 1024 | 1024 | 1024 | 1024 | 1280 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 | 11 | 11 | 11 |
| Интерфейс | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.1 |
| Заявленная максимальная потребляемая мощность, Вт | 151 | 175 | 170 | 160 | n/a | 215 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Core 2 Quad Q9550 (2,83@3,95 ГГц, 465 МГц FSB);
- кулер: Thermalright Ultra-120 eXtreme;
- материнская плата: ASUS Rampage Formula (Intel X48 Express);
- память: OCZ OCZ2FXE12004GK (2x2GB, DDR2-1200@1162 МГц при таймингах 5-5-5-15);
- звуковая карта: Creative Audigy 4 (SB0610);
- жесткий диск: WD3200AAKS (320 ГБ, SATA II);
- блок питания: Seasonic SS-850HT (850 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйверы видеокарт: ATI Catalyst 10.7, NVIDIA ForceWare 258.96;
- драйверы Radeon HD 6870: Catalyst 10.10.
Приложения под DirectX 9

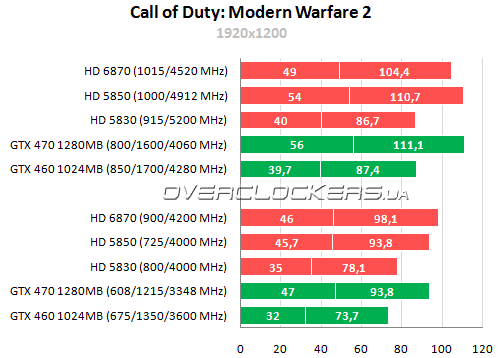

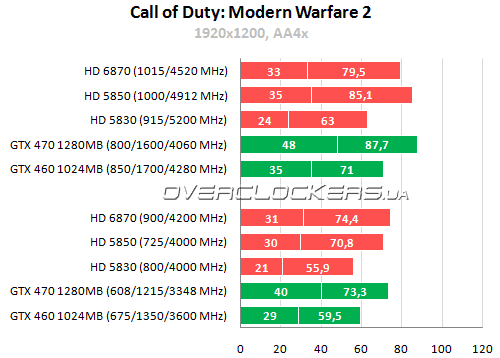

Call of Duty: Modern Warfare 2
Со сглаживанием в данной игре видеокарты Radeon справляются с трудом, в этом режиме по минимальному fps GeForce GTX 460 почти не уступает Radeon HD 5850. Новичок имеет преимущество в 5% над HD 5850.

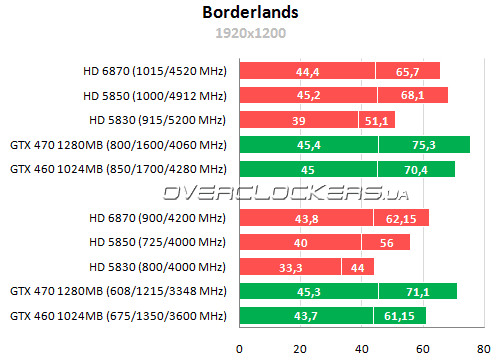

Borderlands
Разница между HD 5850 и HD 6870 около 11% в пользу последней. Cypress обходит новичка при разгоне.

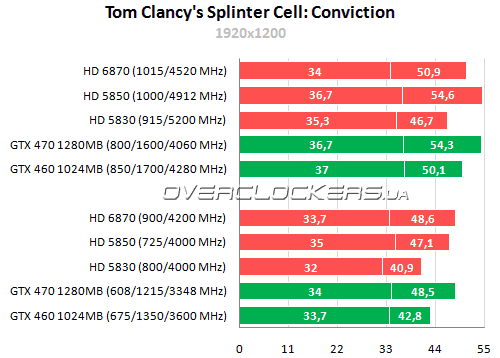

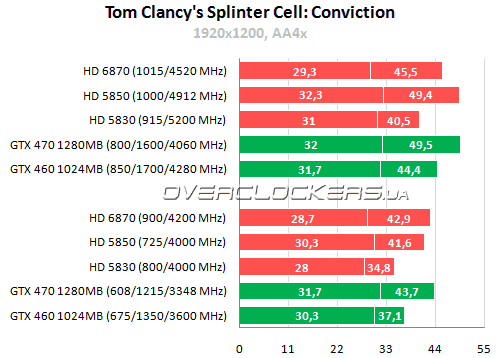

Tom Clancy's Splinter Cell: Conviction
Небольшое преимущество Radeon HD 6870 над HD 5850 по среднему fps, но по минимальному выигрывает старая видеокарта.

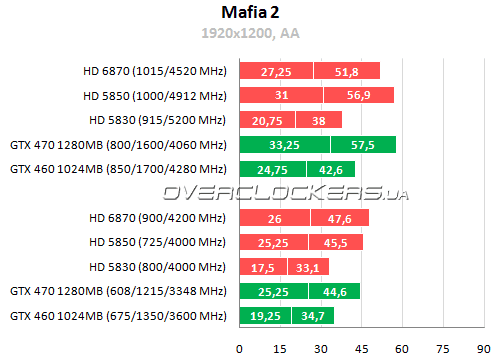

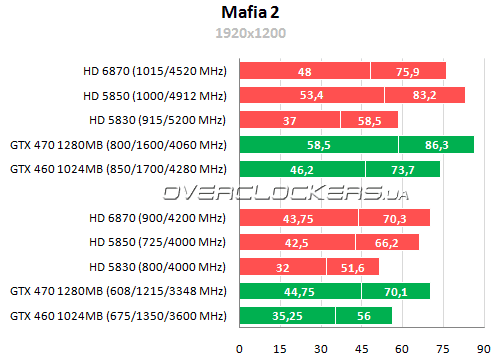

Mafia 2
В простом режиме производительность Radeon HD 6870 находится на одном уровне с GeForce GTX 470.
При активации параметра «сглаживание» в меню игры, GeForce GTX 470 уступает немного даже Radeon HD 5850. GeForce GTX 460 не может достичь уровня производительности новичка даже при разгоне до 850/1700/4280 МГц.
Приложения под DirectX 10 и DirectX 11

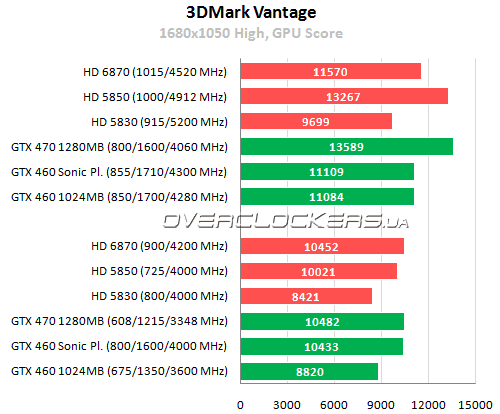

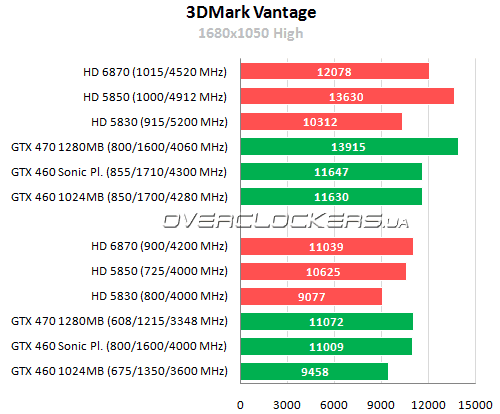

3DMark Vantage
Еще одна победа Radeon HD 6870 над Radeon HD 5850 и практически идентичные с GeForce GTX 470 результаты.

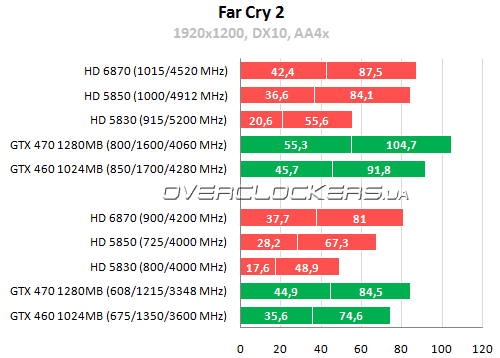

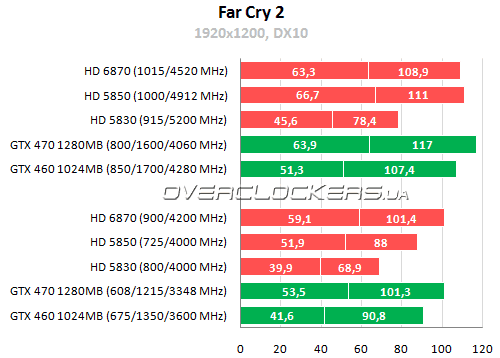

Far Cry 2
В Far Cry 2 и вовсе наблюдается огромное преимущество новичка над Radeon HD 5850. Примечательно, что даже в тяжелом режиме со сглаживанием Radeon HD 6870 обходит GeForce GTX 460.

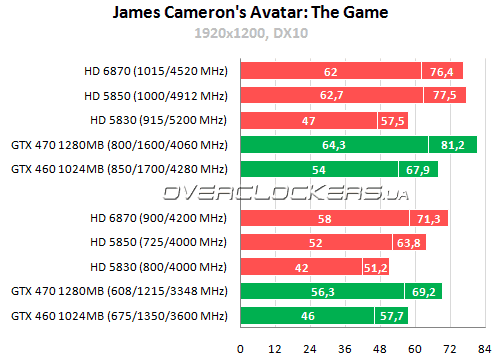

James Cameron's Avatar: The Game
Почти 12% преимущество Radeon HD 6870 над предшественником в этой игре. На несколько кадров удается обойти и GeForce GTX 470.

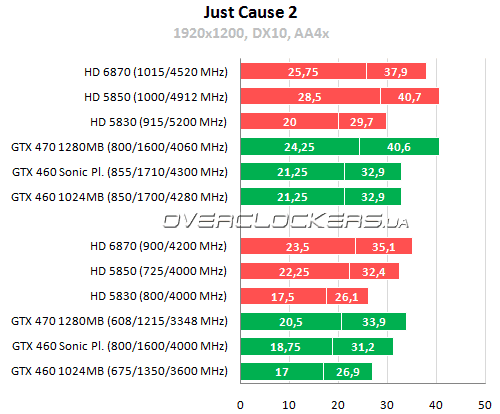

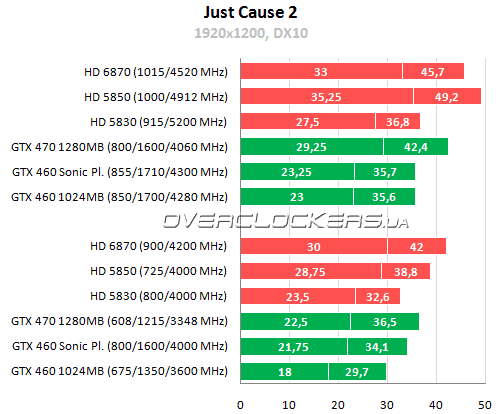

Just Cause 2
В данном приложении все видеокарты NVIDIA демонстрируют невысокие результаты на фоне соперников.
При активации сглаживания, у GeForce почти нет падения производительности, что помогает немного сократить разрыв с картами AMD. Но все равно лидером при стандартных частотах остается Radeon HD 6870.

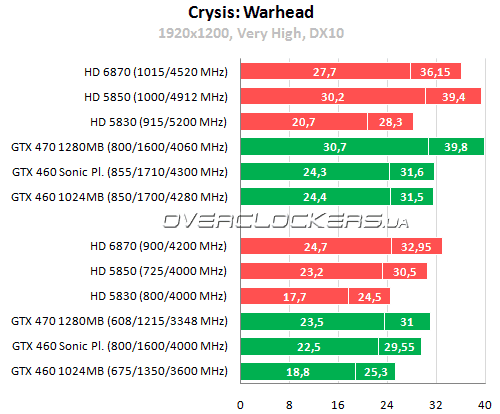

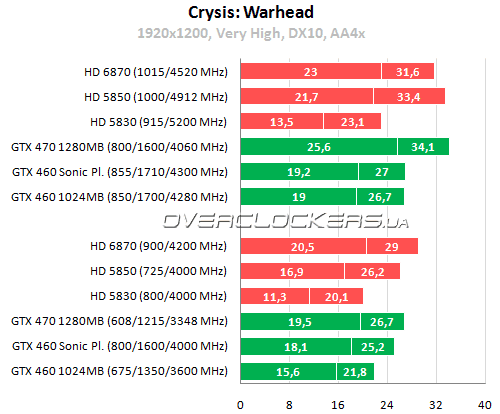

Crysis: Warhead
Все вполне предсказуемо и лучшие результаты демонстрирует Radeon HD 6870, особенно большой отрыв от соперников в режиме со сглаживанием. С разгоном на первое место выходит уже GeForce GTX 470.

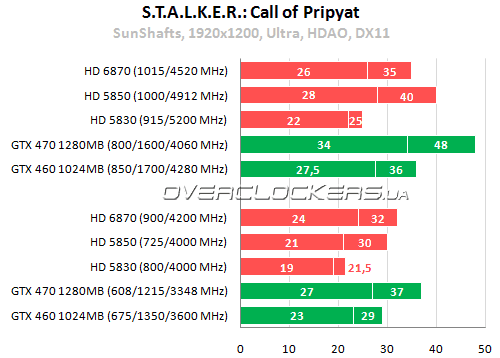

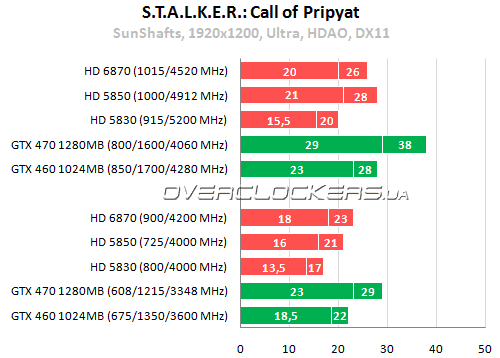

S.T.A.L.K.E.R.: Call of Pripyat (Зов Припяти)
Напомним, что ниже приведены данные самого тяжелого теста SunShafts S.T.A.L.K.E.R.: Call of Pripyat Benchmark.
В DirectX 11 архитектура Fermi демонстрирует превосходство над Cypress и Barts. GeForce GTX 460 почти не уступает Radeon HD 5850 в простом режиме и даже обходит эту карту при активации сглаживания. У Radeon HD 6870 небольшое преимущество над GTX 460 лишь в простом режиме. GeForce GTX 470 — вне конкуренции, особенно при разгоне.

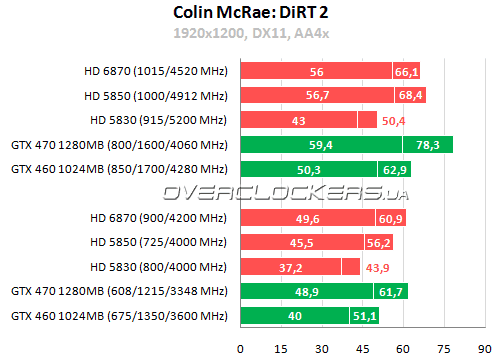

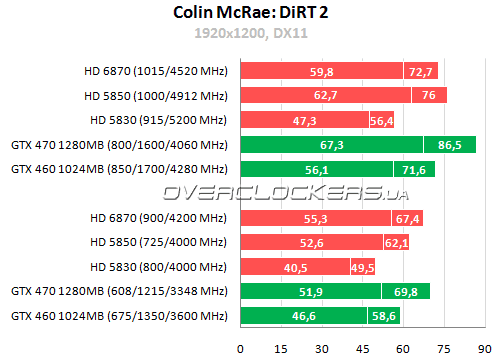

Colin McRae: DiRT 2
Превосходство новичка над Radeon HD 5850 — уже привычное явление. Но в этой игре мы видим, что он идет наравне еще и с GeForce GTX 470. С разгоном ситуация резко меняется, и старшая карта NVIDIA с отрывом около 15% оставляет соперников AMD позади.

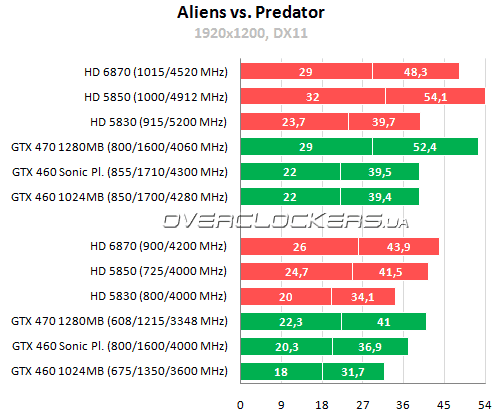

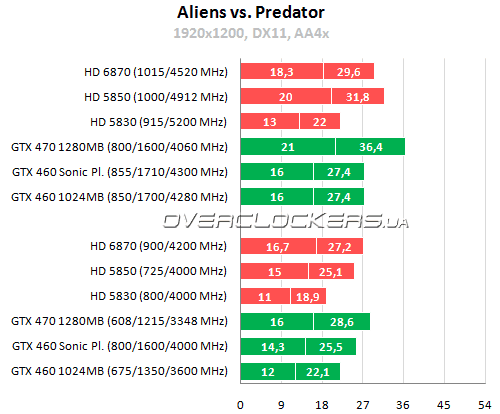

Aliens vs. Predator
Графическим ускорителям Radeon легко дается простой режим без сглаживания. Это один из редких случаев, когда даже Radeon HD 5830 оказывается производительнее GeForce GTX 460. Но со сглаживанием ситуация немного меняется в пользу карт GeForce, и даже Radeon HD 6870 немного уступает по среднему fps старшему представителю зеленого лагеря.

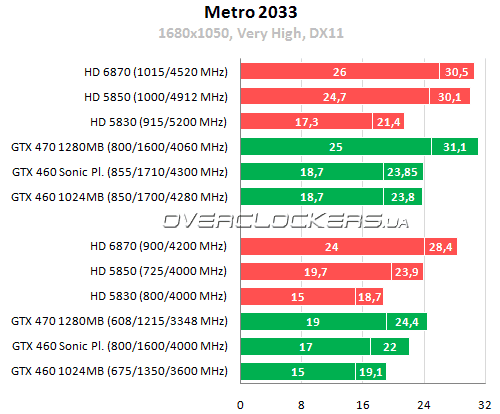

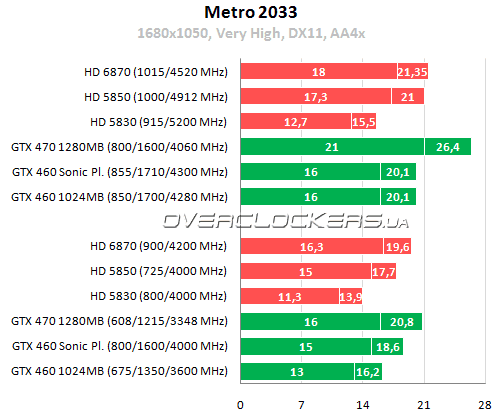

Metro 2033
Прежде чем оценивать результаты в этой игре, отметим, что на Radeon HD 6870 наблюдались проблемы с отображением теней. Точнее почти все вокруг было накрыто сплошной тенью, лишь боковые объекты выныривали из этой тени на свет. При подобных визуальных артефактах не стоит говорить об абсолютно адекватных результатах, но все же мы их приводим для ознакомления. А данный «баг», надеемся, исправят в новых драйверах.
Выводы
Настало время подвести итоги. Видеокарты семейства Barts вышли продуктами довольно интересными. В рамках одного техпроцесса, без существенной модернизации архитектуры, AMD выпустила более экономичные и производительные решения по сравнению с предшественниками. Расширение линейки видеокарт Radeon привело к небольшой неразберихе с наименованиями, что на первых порах, возможно, введет в заблуждение некоторых потенциальных покупателей. Radeon HD 6870 не стоит воспринимать как замену для одночиповому флагману Radeon HD 5870. Уровень производительности старшего Barts находится между Radeon HD 5850 и Radeon HD 5870. При этом стоимость его ниже, чем у старших Cypress. Карта заняла ценовую нишу между Radeon HD 5830 и Radeon HD 5850, где еще недавно властвовал 256-битный GeForce GTX 460. Вот только с новичком адаптер NVIDIA не может тягаться. В большинстве приложений у Radeon HD 6870 такой отрыв, что разгон GeForce GTX 460 не всегда помогает его компенсировать. Не случайно сразу же после анонса Barts калифорнийский производитель поспешил объявить о снижении цен на GeForce GTX 460 и GeForce GTX 470. Как мы убедились по итогам нашего тестирования — шаг вполне оправданный.
В чем же секрет успеха Radeon HD 6870? Высокий уровень производительности обеспечивается удачной комбинацией вычислительных блоков при высокой рабочей частоте. Аналог старой серии, Radeon HD 5830, при тех же 1120 потоковых процессорах уступает новичку в некоторых случаях до 40%. Но ни одними шейдерными блоками обеспечивается вычислительный потенциал GPU в игровых приложениях, что отлично демонстрирует нам слабый HD 5830 с 16 ROP. Ну и само собой, более компактный чип при меньшем энергопотреблении и тепловыделении позволяет безболезненно использовать более высокие частоты. Хотя в жизни это выглядит не так радужно, как в теории. За 10% превосходства над Radeon HD 5850 пользователю приходится расплачиваться более высоким уровнем шума при более высоких температурах. А ведь система охлаждения новичка включает более массивный радиатор, чем у референсного HD 5850.
Вообще, обладателям Radeon HD 5850 не стоит беспокоиться по поводу появления такой новинки. И не только из-за меньшего уровня шума и нагрева. «Производительность на мегагерц» выше у старичка HD 5850. Он легко нагонит новинку при небольшом повышении частот. А если вы захотите выжать максимум из RV870, то получите более производительное решение, чем разогнанный Radeon HD 6870. Небольшой частотный «запас» у Radeon HD 6870 приводит к тому, что лидерские позиции этого акселератора быстро теряются под натиском форсированных Radeon HD 5850 и GeForce GTX 470. Впрочем, разгон — это разговор отдельный и не всегда дополнительное вложение средств в охлаждение карты оправдано итоговым результатом. Для пользователей, которые этим вообще не интересуются, Radeon HD 6870 станет лучшей покупкой. Это также спровоцирует новую ценовую войну в middle-end-сегменте (собственно, она уже началась), что приведет к снижению цен на другие модели. Для потребителей это лишь плюс.
В нашем обзоре мы лишь вскользь упомянули о младшей видеокарте Radeon HD 6850. Окажется ли она столь же удачной как и собрат, мы выясним уже в одной из следующих статей.
