Несмотря на недавние премьеры Radeon HD 7970 и Radeon HD 7950, старые видеокарты AMD все еще не теряют актуальности. В первую очередь, это связано с их доступной ценой. Ожидающиеся Radeon HD 7850/7870 могут наконец-то отправить на заслуженный отдых «старичков» на базе GPU Cayman. Но пока этого не произошло, покупка Radeon HD 6950/6970 имеет смысл. В данном обзоре мы рассмотрим пару интересных решений компании MSI, которые достойны внимания потенциального покупателя.
MSI R6950 Twin Frozr III Power Edition/OC
Вначале сосредоточимся на самом мощном Radeon HD 6950 от MSI. К нам в руки попал тестовый семпл R6950 Twin Frozr III Power Edition/OC без упаковки. Розничная версия поставляется в большой коробке со следующим набором аксессуаров:

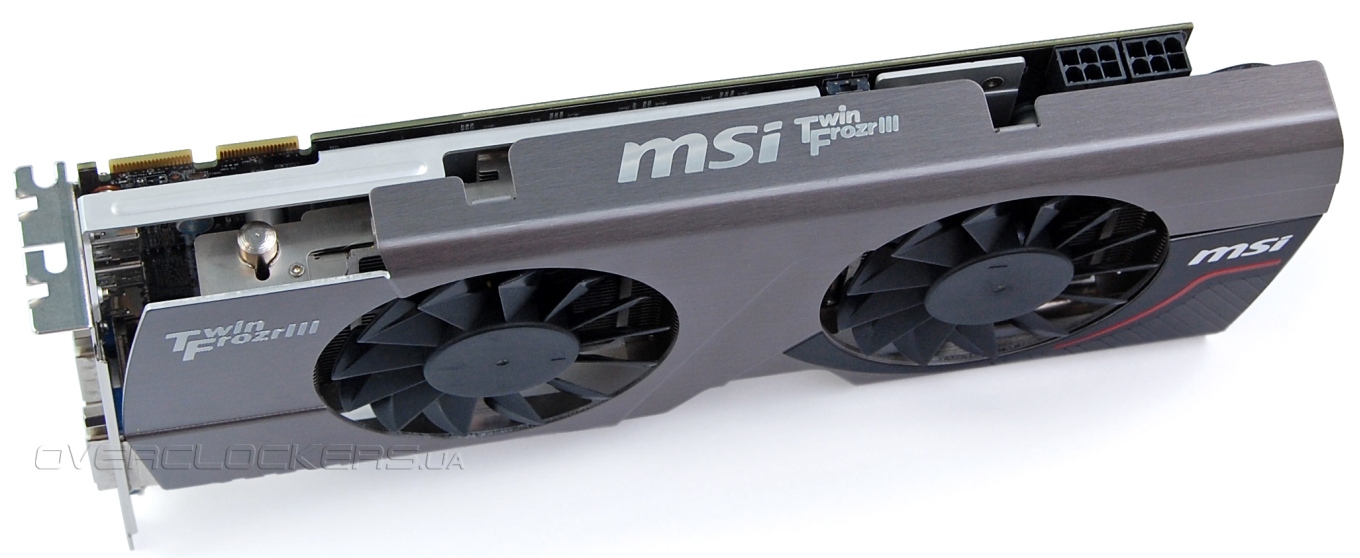

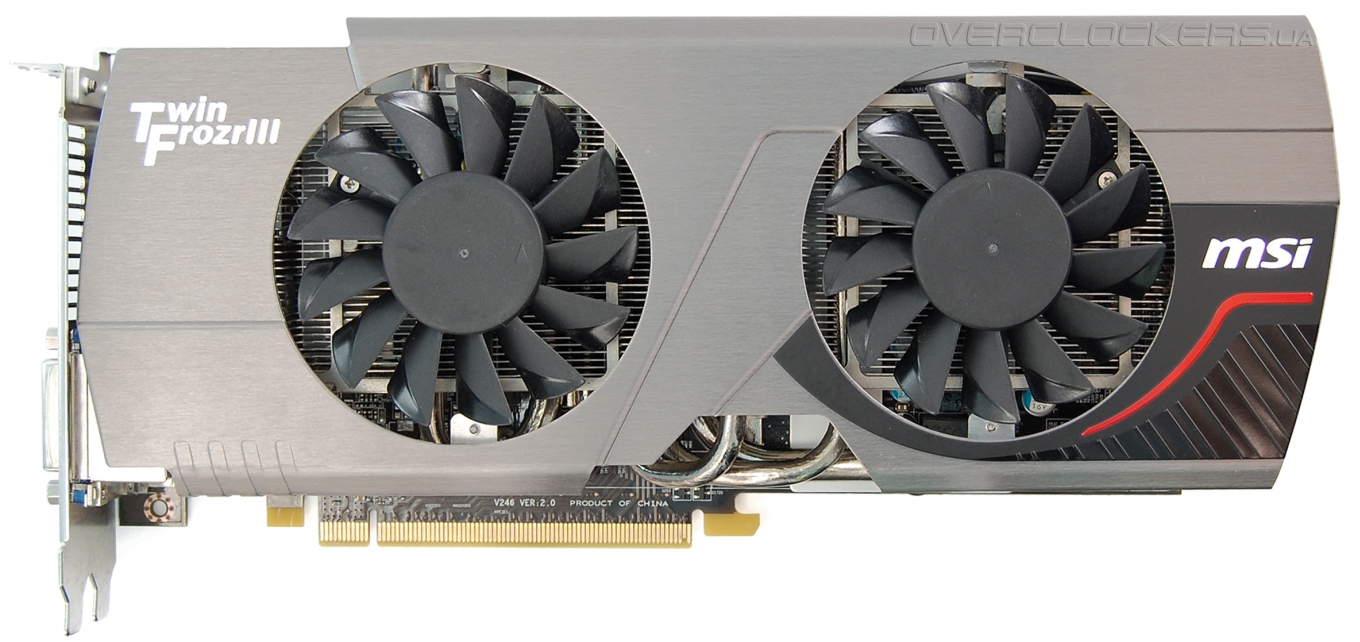

Большой кулер длиннее даже самой платы.

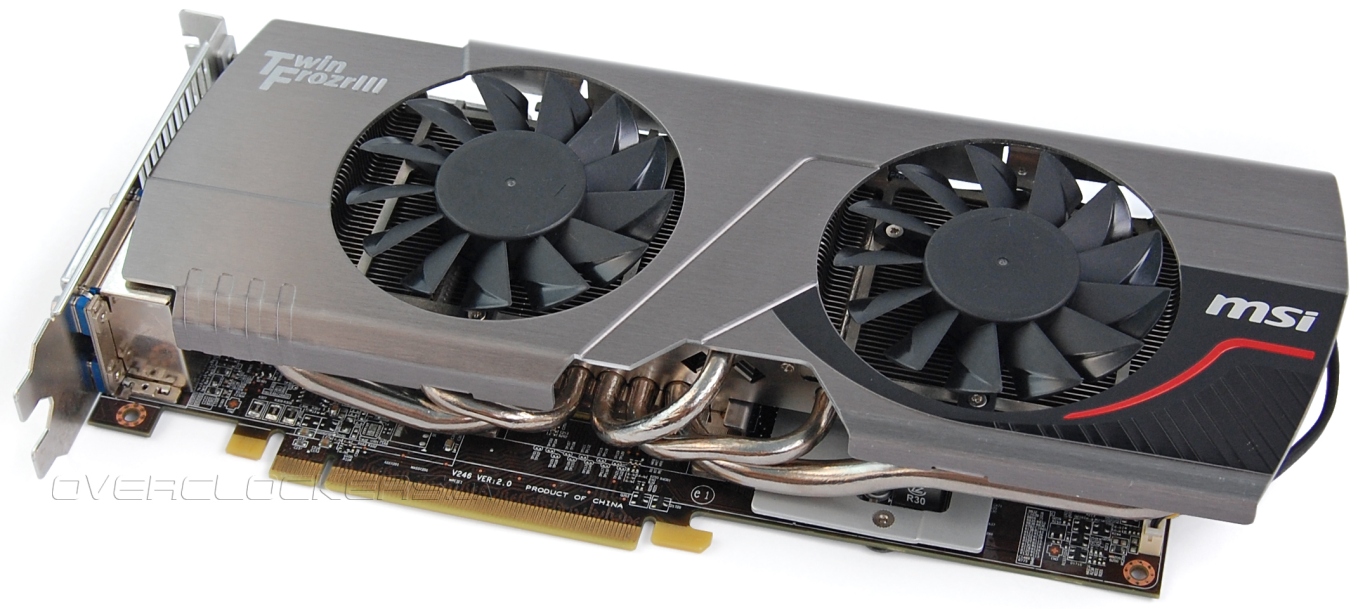

В отличие от Twin Frozr II, у обновленной системы охлаждения кожух накрывает почти весь радиатор.
На боковую поверхность нанесены логотипы компании и серии Twin Frozr III. Также сбоку расположена пара стандартных шестиконтактных разъемов питания. Несмотря на то что данная видеокарта носит статус «оверклокерской», обошлось без дополнительных линий питания. MSI R6950 Power Edition имеет два BIOS, соответствующий переключатель расположен как раз под логотипом.

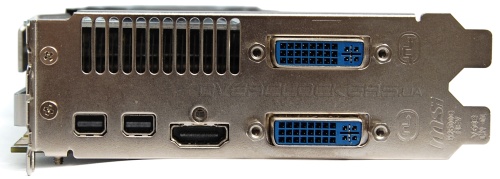

На заднюю панель вынесены два разъема Mini DisplayPort, один HDMI и пара DVI.

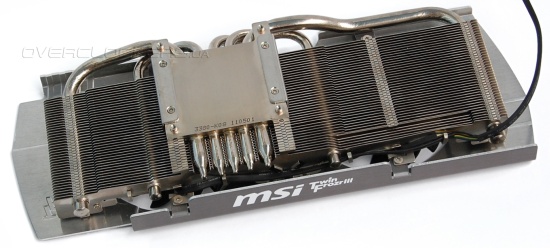

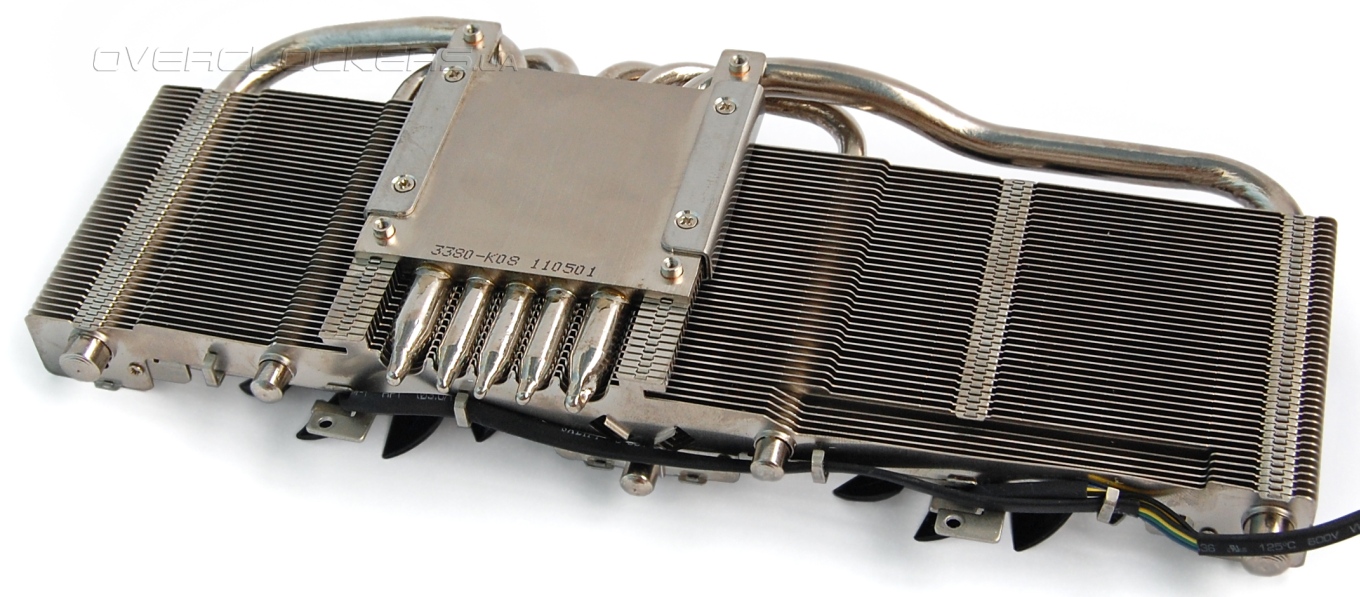

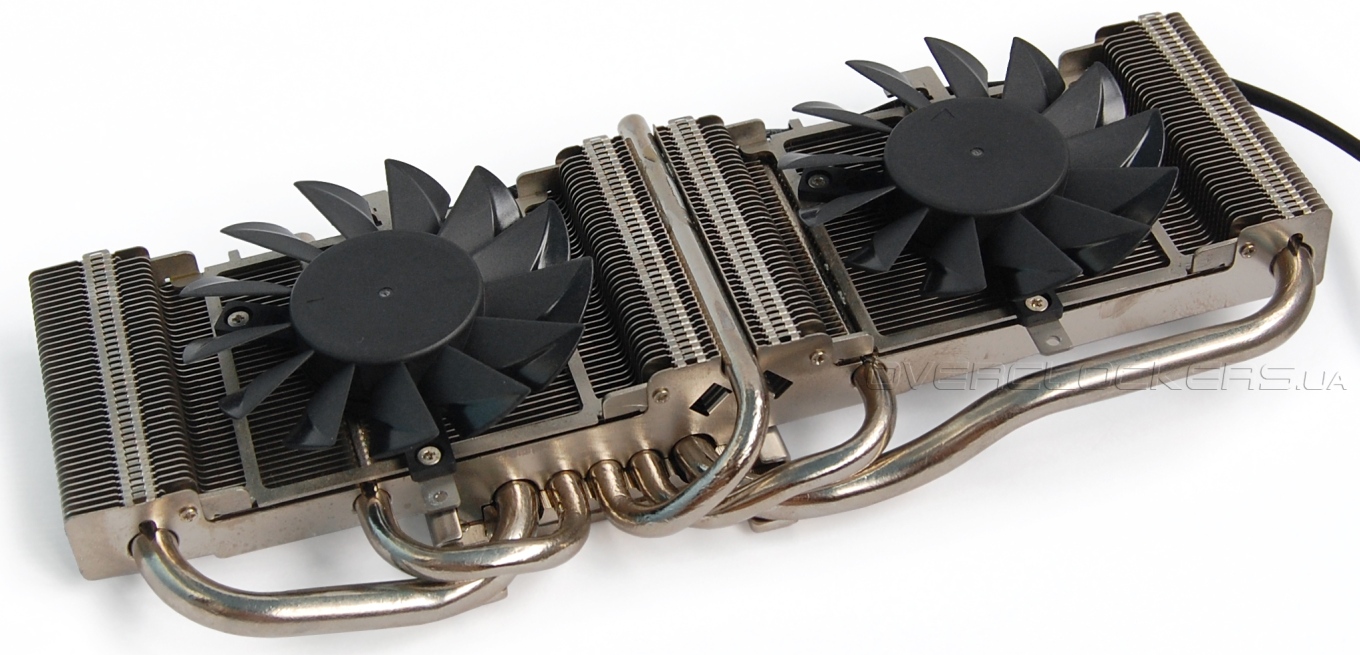

Конструкция системы охлаждения стандартна для Twin Frozr III — массивное основание и пять тепловых трубок.
Крайние трубки диаметром 8 мм, центральные, обычные, по 6 мм. На трубки нанизана 41 тонкая алюминиевая пластина.
Все это продувается парой вентиляторов типоразмера 80 мм.

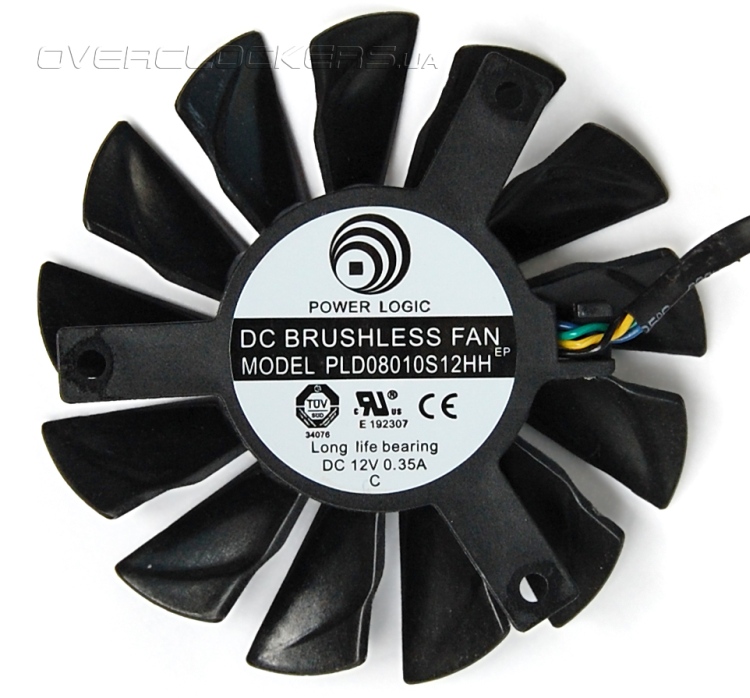

Особенностью вентиляторов Power Logic PLD08010S12HH является необычная форма лопастей с «арочными» краями. Специфическая форма лопастей увеличивает зону обдува и, соответственно, улучшает продуваемость всего радиатора.

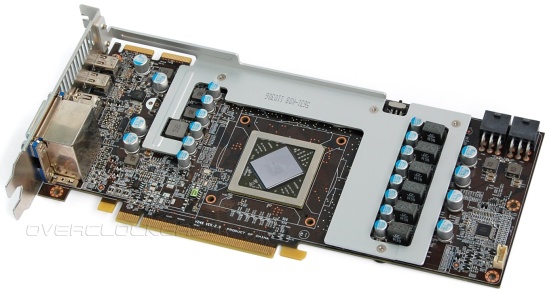

Для охлаждения силовых компонентов и микросхем памяти на плату установлен дополнительный радиатор, который по совместительству играет роль ребра жесткости и препятствует деформации текстолита.

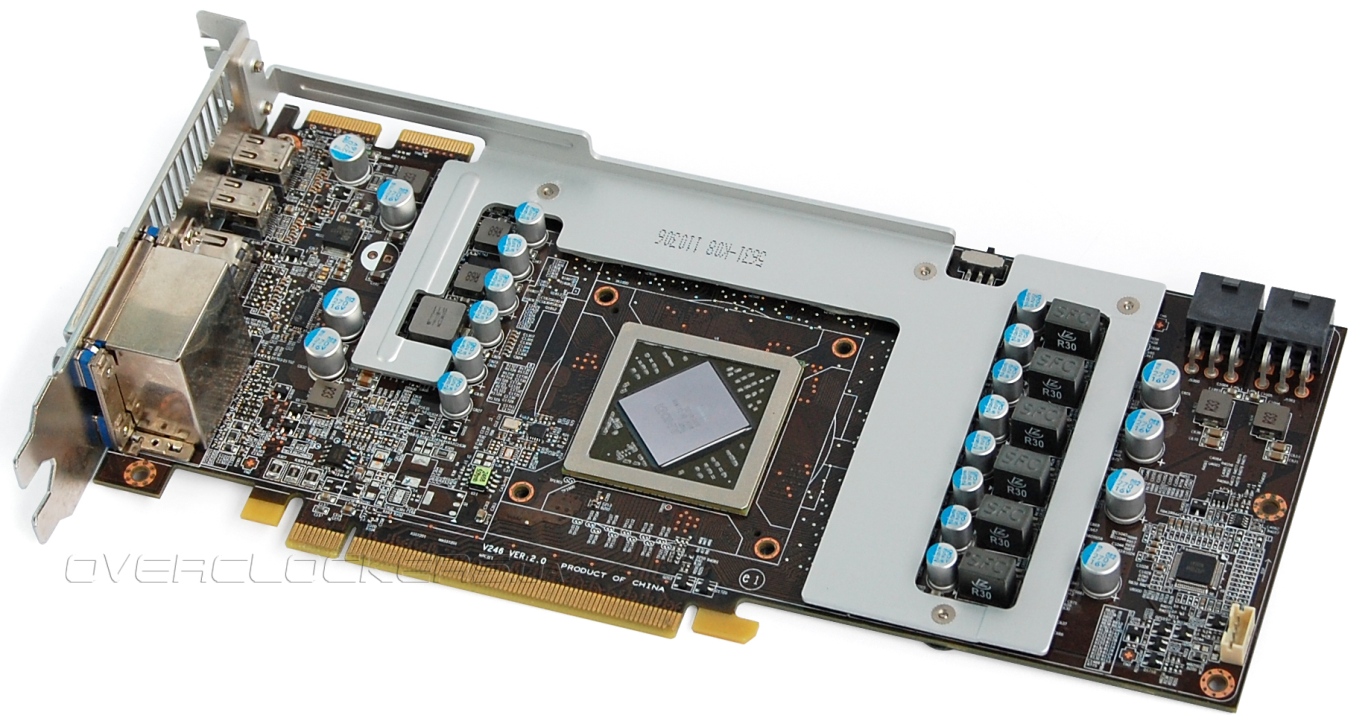

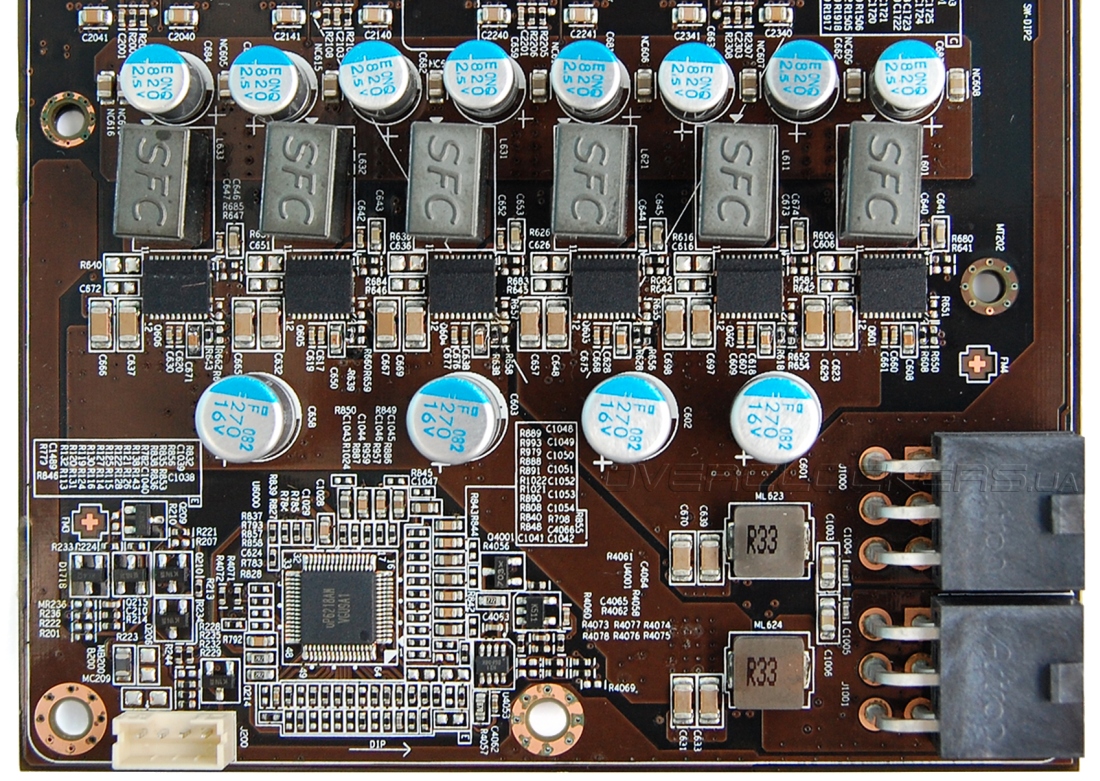

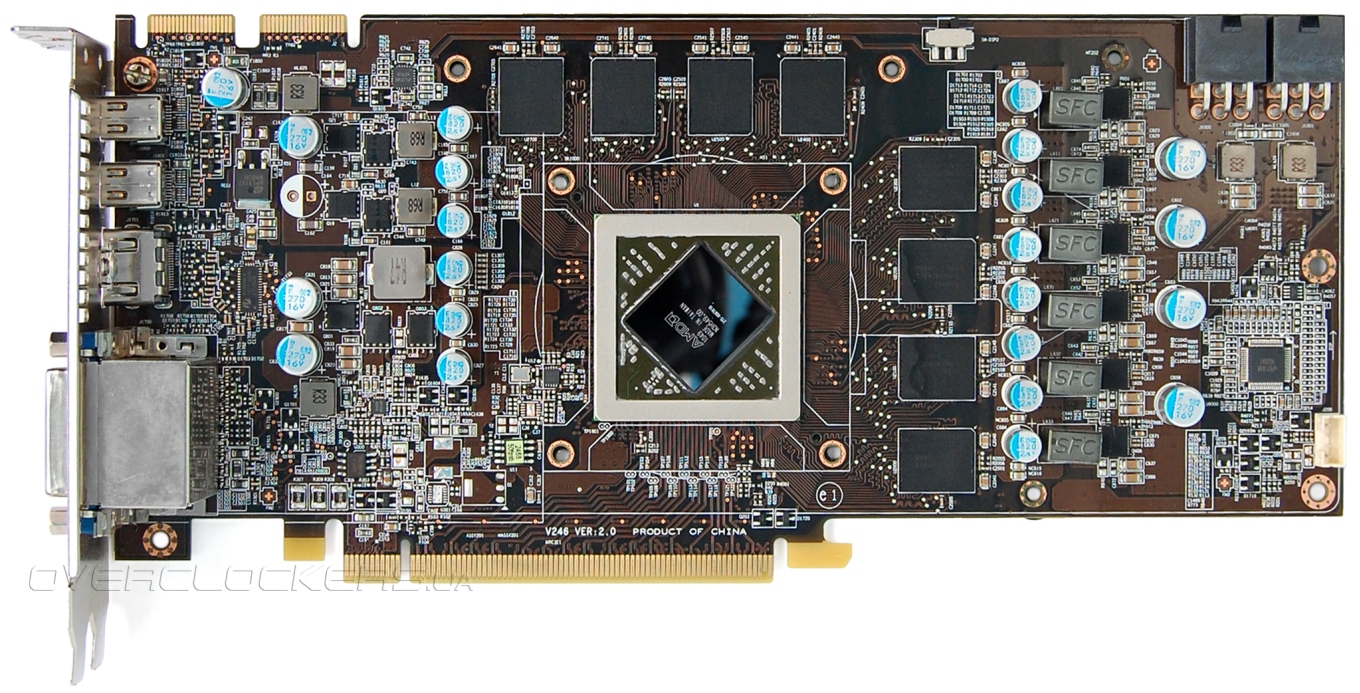

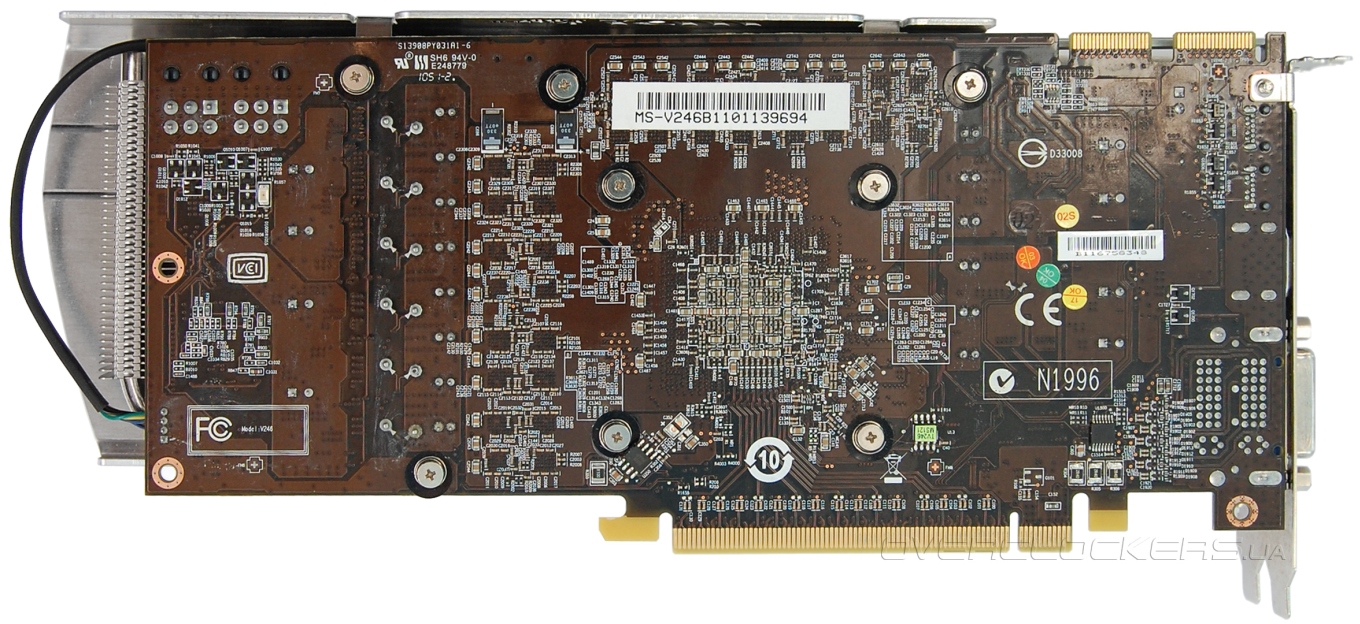

Дизайн PCB отличается от референсного, а сама плата короче стандартной. Система питания значительно переработана, и количество фаз теперь достигает девяти.

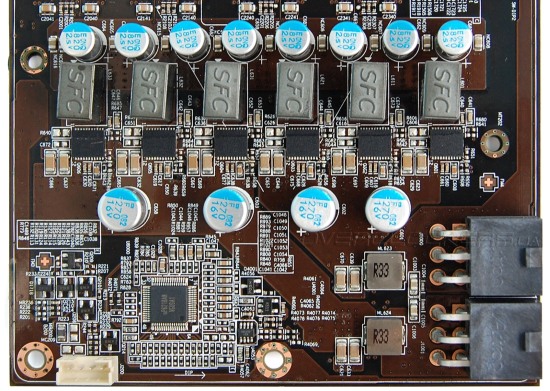

Стабилизатор напряжения ядра насчитывает шесть фаз под управлением контроллера uP6218AM с использованием DrMOS-микросхем 59901M, которые нашли применение в большинстве старших видеоадаптеров AMD.
Стоит отметить, что на видеокарте распаяны высококачественные компоненты Military Class II — мощные фирменные дроссели SFC с ферритовым сердечником, долговечные емкости с твердым электролитом, в цепи питания применены два танталовых конденсатора.

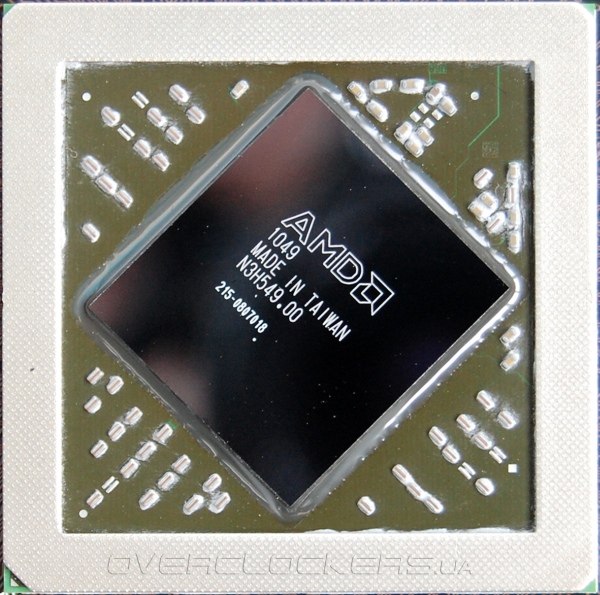

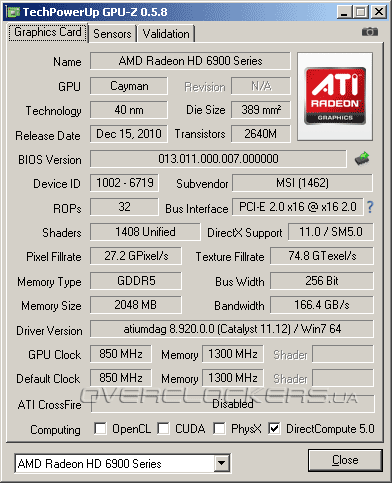

Графический чип Cayman у Radeon HD 6950 имеет два заблокированных SIMD-блока, поэтому в его активе 1408 ALU вместо 1536, как у старшего HD 6970. Одна из причин популярности младших видеокарт на базе Cayman — возможность разблокировки этих вычислительных блоков. Исход зависит от того, насколько удачный GPU попадется в конкретной видеокарте. На R6950 Twin Frozr III Power Edition тоже можно попытаться разблокировать дополнительные блоки. И если уж не повезет, и возникнет какой-то сбой из-за прошивки модифицированного BIOS, то карта сохранит свою работоспособность, ведь всегда можно загрузиться со второго BIOS.

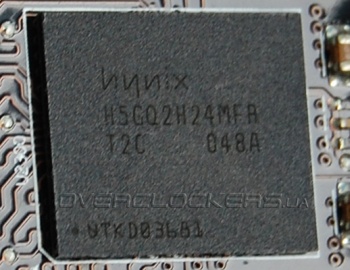

Два гигабайта видеопамяти набраны восемью микросхемами Hynix H5GQ2H24MFR-T2C, которые рассчитаны на эффективную рабочую частоту в 5 ГГц. Это стандартные микросхемы для Radeon HD 6950.
В названии видеокарты присутствует аббревиатура OC, что подразумевает наличие заводского разгона. Ее рабочие частоты повышены с 800/5000 МГц до 850/5200 МГц (ядро/память). В простое они снижаются до 250/600 МГц.

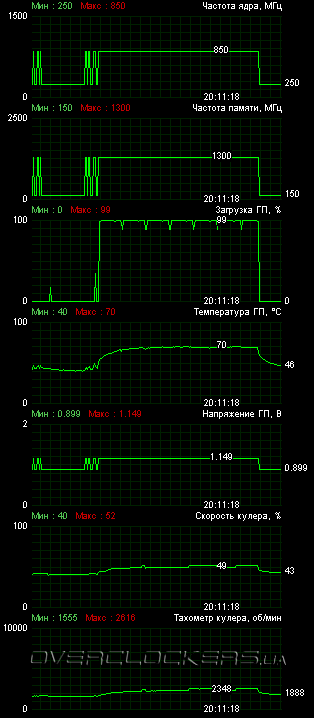

Согласно данным мониторинга MSI Afterburner, напряжение GPU в 3D-режиме 1,149 В (у референса 1,1 В). Поддерживается функция Triple Over-Voltage, т.е. пользователю доступно для программной регулировки три основных напряжения — GPU, Memory и VDDCI. Отметим, что для корректного управления напряжениями в настройках программы нужно выбрать соответствующий VID.

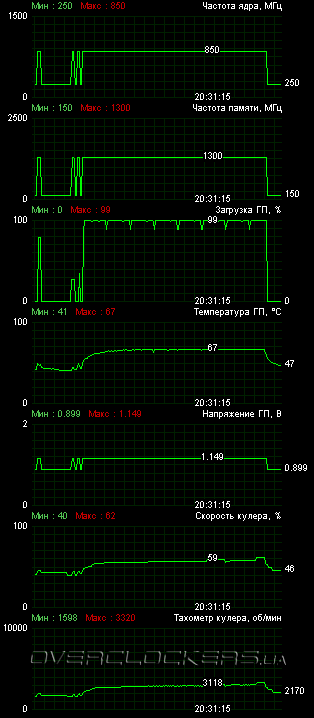

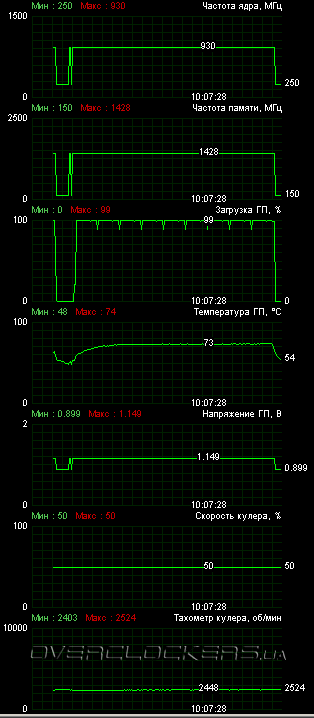

В каждом из BIOS видеокарты прошит свой профиль управления оборотами. В режиме Performance обороты выше, в режиме Silent ниже. Но в обоих случаях рабочие температуры довольно низкие. При прогреве 12-минутным тестом Crysis: Warhead на максимальных настройках качества изображения температура графического процессора не превысила 70 °C в «тихом» режиме (при 23,5 градусах в помещении).
Однако тихим такой режим все же назовешь. Вентиляторы раскручивались до 2350—2600 об/мин, создавая заметный шум. Во втором режиме температура не превышала 67 °C, но вентиляторы раскручивались уже до 3000 об/мин и выше, создавая еще больший гул.

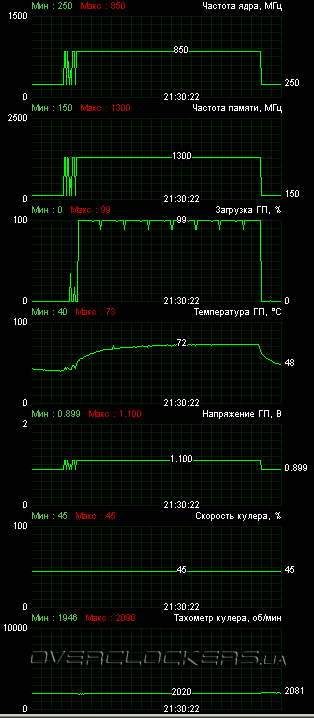

Утихомирить видеокарту легко. Мы понизили напряжение до 1,1 В и убавили скорость вентиляторов до 45% (примерно 2000 об/мин). Температура поднялась лишь до 73 °C (что для Radeon HD 6950 тоже немного), никаких проблем со стабильностью не возникло.

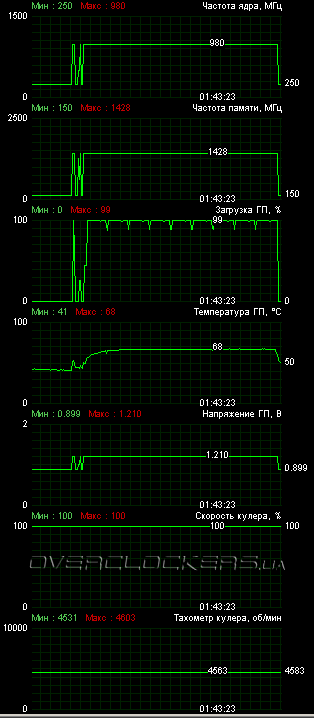

Карта порадовала разгоном графического процессора. Нам удалось достичь стабильности на частоте 980 МГц, что является своеобразным рекордом в сравнении с прочими Radeon HD 6950, побывавшими у нас в лаборатории. Однако для такого разгона напряжение пришлось поднимать до 1,21 В. Добиться красивой цифры в 1 ГГц так и не удалось. Независимо от напряжения, на такой частоте карта работала нестабильно, появлялись артефакты, система иногда зависала. А вот с разгоном памяти не заладилось, все что удалось выжать — стабильные 5712 МГц. Мы пробовали немного поднять рабочее напряжение памяти через MSI Afterburner, но добиться стабильности даже на 5800 МГц все равно не удавалось.
Такие частоты были достигнуты при максимальных оборотах обдувающих вентиляторов. Они характеризуют общий разгонный потенциал видеокарты, но для простого пользователя, который рассчитывает эксплуатировать данный продукт только с родной системой охлаждения, такой режим непрактичен. Поэтому мы попытались подобрать частоты при умеренных оборотах и в итоге остановились на 930/5712 МГц при стандартном напряжении. Относительно рекомендованных частот прирост составил 16% для ядра и 14% для памяти. Что же, хороший результат. Для сохранения стабильности оказалось достаточным установить обороты на 50% от максимума. При хорошем обдуве видеокарты внутри корпуса можно будет добиться аналогичного разгона и в более тихом режиме.

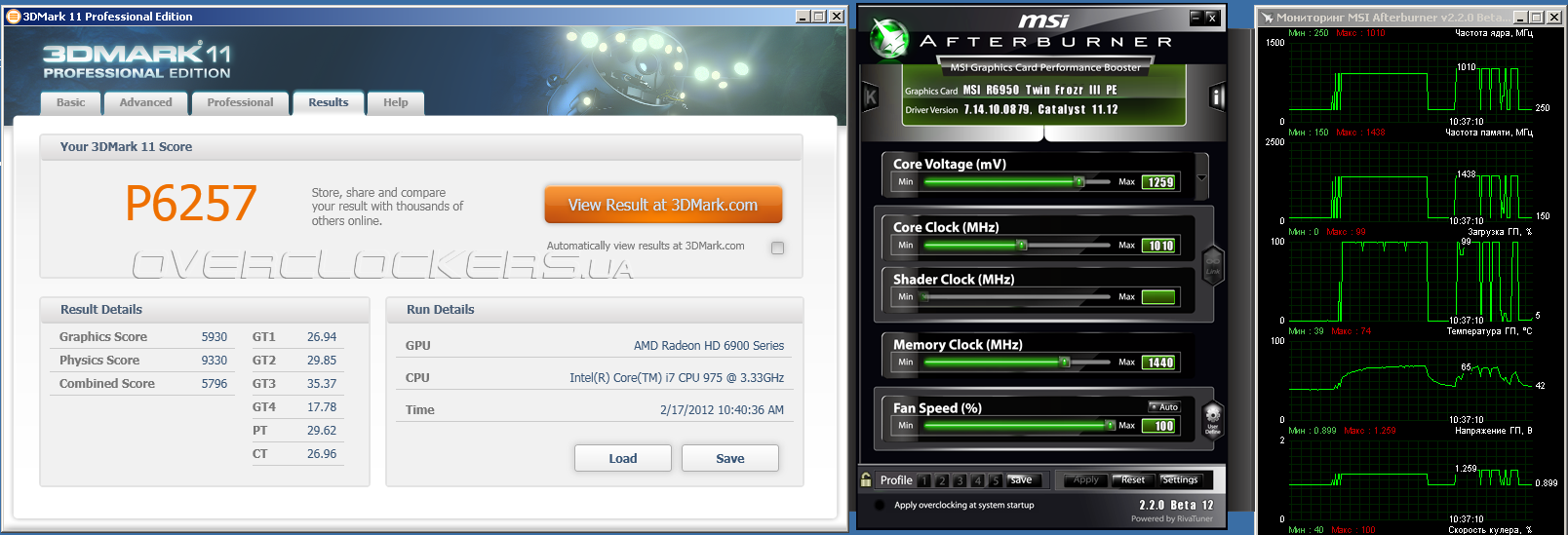

Напоследок мы попытались выжать все соки из R6950 Twin Frozr III Power Edition/OC при воздушном охлаждении и пройти 3DMark 11 на максимально возможных частотах. Это удалось сделать при 1010/5752 МГц.
Как видим, оверклокерский потенциал в графических бенчмарках у видеокарты довольно высокий.
MSI R6950 Twin Frozr III Power Edition/OC
Вначале сосредоточимся на самом мощном Radeon HD 6950 от MSI. К нам в руки попал тестовый семпл R6950 Twin Frozr III Power Edition/OC без упаковки. Розничная версия поставляется в большой коробке со следующим набором аксессуаров:
- переходник DVI/D-Sub;
- переходник Mini DisplayPort/DisplayPort;
- два переходника питания c двух molex 4-pin на PCI-E 6-pin;
- мостик CrossFire;
- диск с драйвером;
- инструкция.
Большой кулер длиннее даже самой платы.
В отличие от Twin Frozr II, у обновленной системы охлаждения кожух накрывает почти весь радиатор.
На боковую поверхность нанесены логотипы компании и серии Twin Frozr III. Также сбоку расположена пара стандартных шестиконтактных разъемов питания. Несмотря на то что данная видеокарта носит статус «оверклокерской», обошлось без дополнительных линий питания. MSI R6950 Power Edition имеет два BIOS, соответствующий переключатель расположен как раз под логотипом.
На заднюю панель вынесены два разъема Mini DisplayPort, один HDMI и пара DVI.
Конструкция системы охлаждения стандартна для Twin Frozr III — массивное основание и пять тепловых трубок.
Крайние трубки диаметром 8 мм, центральные, обычные, по 6 мм. На трубки нанизана 41 тонкая алюминиевая пластина.
Все это продувается парой вентиляторов типоразмера 80 мм.
Особенностью вентиляторов Power Logic PLD08010S12HH является необычная форма лопастей с «арочными» краями. Специфическая форма лопастей увеличивает зону обдува и, соответственно, улучшает продуваемость всего радиатора.
Для охлаждения силовых компонентов и микросхем памяти на плату установлен дополнительный радиатор, который по совместительству играет роль ребра жесткости и препятствует деформации текстолита.
Дизайн PCB отличается от референсного, а сама плата короче стандартной. Система питания значительно переработана, и количество фаз теперь достигает девяти.
Стабилизатор напряжения ядра насчитывает шесть фаз под управлением контроллера uP6218AM с использованием DrMOS-микросхем 59901M, которые нашли применение в большинстве старших видеоадаптеров AMD.
Стоит отметить, что на видеокарте распаяны высококачественные компоненты Military Class II — мощные фирменные дроссели SFC с ферритовым сердечником, долговечные емкости с твердым электролитом, в цепи питания применены два танталовых конденсатора.
Графический чип Cayman у Radeon HD 6950 имеет два заблокированных SIMD-блока, поэтому в его активе 1408 ALU вместо 1536, как у старшего HD 6970. Одна из причин популярности младших видеокарт на базе Cayman — возможность разблокировки этих вычислительных блоков. Исход зависит от того, насколько удачный GPU попадется в конкретной видеокарте. На R6950 Twin Frozr III Power Edition тоже можно попытаться разблокировать дополнительные блоки. И если уж не повезет, и возникнет какой-то сбой из-за прошивки модифицированного BIOS, то карта сохранит свою работоспособность, ведь всегда можно загрузиться со второго BIOS.
Два гигабайта видеопамяти набраны восемью микросхемами Hynix H5GQ2H24MFR-T2C, которые рассчитаны на эффективную рабочую частоту в 5 ГГц. Это стандартные микросхемы для Radeon HD 6950.
В названии видеокарты присутствует аббревиатура OC, что подразумевает наличие заводского разгона. Ее рабочие частоты повышены с 800/5000 МГц до 850/5200 МГц (ядро/память). В простое они снижаются до 250/600 МГц.
Согласно данным мониторинга MSI Afterburner, напряжение GPU в 3D-режиме 1,149 В (у референса 1,1 В). Поддерживается функция Triple Over-Voltage, т.е. пользователю доступно для программной регулировки три основных напряжения — GPU, Memory и VDDCI. Отметим, что для корректного управления напряжениями в настройках программы нужно выбрать соответствующий VID.
В каждом из BIOS видеокарты прошит свой профиль управления оборотами. В режиме Performance обороты выше, в режиме Silent ниже. Но в обоих случаях рабочие температуры довольно низкие. При прогреве 12-минутным тестом Crysis: Warhead на максимальных настройках качества изображения температура графического процессора не превысила 70 °C в «тихом» режиме (при 23,5 градусах в помещении).
Однако тихим такой режим все же назовешь. Вентиляторы раскручивались до 2350—2600 об/мин, создавая заметный шум. Во втором режиме температура не превышала 67 °C, но вентиляторы раскручивались уже до 3000 об/мин и выше, создавая еще больший гул.
Утихомирить видеокарту легко. Мы понизили напряжение до 1,1 В и убавили скорость вентиляторов до 45% (примерно 2000 об/мин). Температура поднялась лишь до 73 °C (что для Radeon HD 6950 тоже немного), никаких проблем со стабильностью не возникло.
Карта порадовала разгоном графического процессора. Нам удалось достичь стабильности на частоте 980 МГц, что является своеобразным рекордом в сравнении с прочими Radeon HD 6950, побывавшими у нас в лаборатории. Однако для такого разгона напряжение пришлось поднимать до 1,21 В. Добиться красивой цифры в 1 ГГц так и не удалось. Независимо от напряжения, на такой частоте карта работала нестабильно, появлялись артефакты, система иногда зависала. А вот с разгоном памяти не заладилось, все что удалось выжать — стабильные 5712 МГц. Мы пробовали немного поднять рабочее напряжение памяти через MSI Afterburner, но добиться стабильности даже на 5800 МГц все равно не удавалось.
Такие частоты были достигнуты при максимальных оборотах обдувающих вентиляторов. Они характеризуют общий разгонный потенциал видеокарты, но для простого пользователя, который рассчитывает эксплуатировать данный продукт только с родной системой охлаждения, такой режим непрактичен. Поэтому мы попытались подобрать частоты при умеренных оборотах и в итоге остановились на 930/5712 МГц при стандартном напряжении. Относительно рекомендованных частот прирост составил 16% для ядра и 14% для памяти. Что же, хороший результат. Для сохранения стабильности оказалось достаточным установить обороты на 50% от максимума. При хорошем обдуве видеокарты внутри корпуса можно будет добиться аналогичного разгона и в более тихом режиме.
Напоследок мы попытались выжать все соки из R6950 Twin Frozr III Power Edition/OC при воздушном охлаждении и пройти 3DMark 11 на максимально возможных частотах. Это удалось сделать при 1010/5752 МГц.
Как видим, оверклокерский потенциал в графических бенчмарках у видеокарты довольно высокий.
