MSI R6970 Lightning
Видеокарта MSI R6970 Lightning привлекает внимание даже своей упаковкой — большая коробка с ярким оформлением.
Боковая стенка откидывается, на развороте описаны технические преимущества данного продукта. В частности упоминается, что Lightning прохладнее референса на 26 градусов и тише на 12 дБ. Через прозрачное окошко частично видно кулер карты.
Комплект поставки включает:
- переходник DVI/D-Sub;
- кабель-переходник с mini Display Port на Display Port;
- два переходника питания PCI-E 6pin/8pin;
- мостик CrossFire;
- три переходника для измерения напряжения V-Check Points;
- диск с драйверами и дополнительным ПО;
- инструкции.
А вот толщина стандартная — два слота расширения. Так что особых проблем с организацией CrossFire не будет.
На задней панели расположены пара разъемов mini Display Port, два DVI и один HDMI. Контакты имеют золотое покрытие.
Вместо шести- и восьмиконтактного разъемов питания Lightning оснащен двумя восьмиконтактными.
Как и прочие адаптеры этой серии, MSI R6970 имеет точки для замера рабочих напряжений (GPU, Memory, PLL). Для упрощения данной процедуры предусмотрены специальные переходники с гнездами под щупы мультиметра или иного измерительного прибора.
Сбоку имеется небольшой переключатель BIOS. Основная разница между прошивками в том, что в «Performance» увеличиваются пределы для увеличения частот. В углу платы имеется ряд светодиодов, которые служат индикатором загрузки фаз питания. Возле них расположена группа миниатюрных переключателей, активирующих дополнительные функции для экстремального оверклокинга. Джамперы GPU V-Switch и Mem V-Switch увеличивают предел доступных напряжений, PWM Clock Tuner переключает PWM c 300 на 350 МГц для устранения пульсаций, OCP Unlock снимает ограничение по току.
Взглянем ближе на систему охлаждения Twin Frozr III.
Кулер снимается независимо от радиатора компонентов платы. Пластина, которая накрывает микросхемы памяти и силовые элементы довольно большая. Кроме охлаждающей функции она еще и усиливает общую конструкцию, предотвращая изгиб платы под весом мощного кулера.
Вообще вся конструкция очень напоминает охлаждение N480GTX Lightning. Twin Frozr III включает пять тепловых трубок, две из которых увеличенного диаметра 8 мм. На них нанизано 58 тонких алюминиевых пластин. Медное основание и трубки имеют никелированное покрытие.
Два вентилятора Power Logic PLA09215 B12H крепятся к металлическим рамкам. Диаметр их 92 мм (лопасти 85 мм).
Дизайн платы кардинально отличается от референсного. Особенно впечатляюще выглядит система питания.
За основу тут был взят не обычный Radeon HD 6970, а другой оверклокерский продукт MSI, уже упоминавшийся N480GTX Lightning, плюс еще было увеличено число фаз питания GPU. По их числу MSI R6970 рекордсмен — 18 каналами питания больше не может похвастать ни один видеоадаптер этой серии. 14 из них приходится на подсистему питания ядра, три на память.
За питания GPU отвечает ШИМ-контроллер uP6218AM, памяти — контроллер uP6207AI. Однофазный конвертор напряжения Vddci реализован на стандартном VT262BWF, как и у референса.
Плата изготовлена по стандарту LPL (Lighting Power Layer) с увеличенным числом проводящих слоев за счет раздельной разводки питания GPU и памяти на каждый слой (для ядра используется два токопроводящих слоя). Это уменьшает электрические наводки и повышает стабильность при разгоне.
Применяются высококачественные компоненты military-класса (как их именует MSI) — долговечные конденсаторы с твердотельным электролитом (заявленный срок службы на 10 лет выше аналогов), танталовые конденсаторы Hi-c CAP, дроссели SFC (Super Ferrite Choke). В схеме фильтрации напряжений используются четыре конденсатора повышенной емкости Proadlizer NEC/TOCIN с низким эквивалентным последовательным сопротивлением ESR — три на GPU, один на память. Все это тоже обеспечивает повышенную надежность и лучшие показатели разгона.
Еще одним технологическим новшеством и уникальной особенностью видеокарт Lightning является использование «мосфетов» нового поколения в корпусе DirectFET. Они обладают пониженным сопротивлением открытого канала, сверхнизким электрическим сопротивлением выводов и низкой паразитной индуктивностью. Медная крышка обеспечивает максимально эффективный отвод тепла.
Графический чип Cayman расположен на подложке под углом, защитной крышки не имеет.
Два гигабайта видеопамяти набраны восемью микросхемами Hynix H5GQ2H24MFR R0C, которые рассчитаны на 6 ГГц. Такими же микросхемами оснащается и референс.
Рабочая частота памяти осталась без изменений — 5500 МГц. А вот GPU разогнан производителем на 7% — он функционирует на 940 МГц вместо стандартных 880 МГц. Питающее напряжение в 3D-режиме 1,174 В.
Эффективность кулера на высоте. В игровом режиме при нагрузке демо «Ambush» из Crysis: Warhead Benchmarking Tool на максимальных настройках со сглаживанием температура ядра не превысила 70 °С (при 23 °С в помещении). Отличный результат, особенно если вспомнить, что референсный Radeon HD 6970 легко прогревался до 90 °С в таких же условиях. При этом еще и уровень шума немного ниже. Вентиляторы едва достигали 54% от своего максимума (2250-2300 об/мин).
Мы дополнительного решили проверить возможность работы MSI R6970 Lightning при более низких оборотах обдувающих вентиляторов. Зафиксировав их на 45% (1740-1780 об/мин) получили максимальную температуру 75 °С и сохранение полной стабильности в работе. Вышло очень тихо с минимальным уровнем нагрева.
Серьезная доработка PCB и отличная система охлаждения внушали большие надежды на разгон до 1 ГГц. Надежды эти оправдались лишь отчасти. Такая частота покорилась 3DMark 11, а вот добиться стабильности в реальных играх на такой частоте уже было проблематично. Некоторые из них были еще работоспособны, но Crysis: Warhead и Metro 2033 никак не хотели дружить с такой частотой. Пользы от повышения напряжения не было. Похоже, что для GPU Cayman такая частота является крайним пределом его возможностей, и сколько не совершенствуй систему питания, выше головы не прыгнуть. Возможности разгона то есть, но это разгон исключительно для «марков» и рекордов. Впрочем, MSI R6970 Lightning именно на это и нацелен.
Но есть ли смысл в разгоне для пользователей, которые гонятся не за попугаями, а за игровой производительностью? Конечно есть! Частота ядра у MSI R6970 Lightning изначально близка к тому предельному разгону, который мы получали на референсах. Самый первый экземпляр HD 6970, предоставленный нам AMD, взял отметку в 965 МГц, но такие семплы обычно отличаются очень хорошим разгонным потенциалом. Из ASUS EAH6970/2DI2S/2GD5, обычной розничной карты, нам удалось выжать лишь стабильные 950 МГц. Причем в обоих случаях приходилось поднимать обороты стоковой турбины, даже если не требовался софтвольтмод. А R6970 Lightning без проблем осилил 960 МГц при оборотах зафиксированных на 54%, т.е. шум был не больше чем в номинальном режиме. Память при таком охлаждении стабильно работала на 6112 МГц.
Поднимать напряжение GPU для 960 МГц не потребовалось. А вот дальнейший разгон уже требовал небольшой софтвольтмод и повышение оборотов обдувающих вентиляторов. Так, при напряжении 1,184 и частоте 975 МГц карта могло проработать в стандартном рабочем режима кулера минут десять, но потом система зависала или сбрасывался видеодрайвер. Мы сразу подняли обороты до 75%, но все равно не удалось добиться стабильности в Crysis: Warhead в 1920x1200 c AA8x на частотах свыше 975 МГц.
Говоря о возможностях разгона, стоит отметить и наличие программной регулировки сразу трех параметров: Core Voltage, Memory Voltage и Aux Voltage. Для этого, конечно, нужна одна из последних версий MSI Afterburner. Мы пользовались 2.2.0 beta 2.
Но кроме Core Voltage для разгона «на воздухе» ничто не пригодилось и пользу не принесло. Характеристики тестируемых видеокарт
Рассмотренный видеоадаптер мы сравним с референсным представителем этой серии ASUS EAH6970/2DI2S/2GD5 и обычным GeForce GTX 580, в роли которого выступит Zotac GeForce GTX 580 AMP! на пониженных до стандарта частотах.
| Видеоадаптер | MSI R6970 Lightning | Radeon HD6970 | GeForce GTX 580 |
| Ядро | Cayman XT | Cayman XT | GF110 |
| Количество транзисторов, млн. шт | 2640 | 2640 | 3000 |
| Техпроцесс, нм | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 389 | 389 | 520 |
| Количество потоковых процессоров | 1536 | 1536 | 512 |
| Количество текстурных блоков | 96 | 96 | 64 |
| Количество блоков рендеринга | 32 | 32 | 48 |
| Частота ядра, МГц | 940 | 880 | 772 |
| Частота шейдерного домена, МГц | 940 | 880 | 1544 |
| Шина памяти, бит | 256 | 256 | 384 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 5500 | 5500 | 4008 |
| Объём памяти, МБ | 2048 | 2048 | 1536 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 |
| Интерфейс | PCI-E 2.1 | PCI-E 2.1 | PCI-E 2.0 |
| Заявленная максимальная потребляемая мощность, Вт | 250-190 | 250-190 | 244 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Core i7-965 EE (3,2@3,95 ГГц, BCLK 172 МГц);
- кулер: Thermalright Venomous X;
- материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
- память: G.Skill F3-12800CL8T-6GBRM (3x2 ГБ, DDR3-1600@1720 МГц, 8-8-8-24-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
- блок питания: Seasonic SS-850HT (850 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйвер Radeon: ATI Catalyst 11.2;
- драйвер MSI R6970 Lightning: ATI Catalyst 11.3;
- драйвер GeForce: NVIDIA GeForce 266.58.
Результаты тестирования
Crysis: Warhead
При сглаживании AA8x результат MSI R6970 Lightning и референсной карты отличается всего-то на три процента. При разгоне тоже нет особой разницы в частоте ядра — 950 или 975 МГЦ. При частотах GPU 960 и 975 МГц мы наблюдаем крошечную разницу в один процент. Даже с максимальным разгоном Lightning не в состоянии достичь уровня GeForce GTX 580.

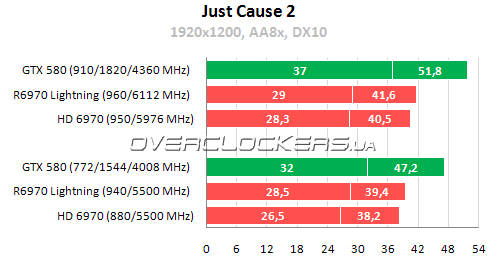

Just Cause 2
Снова мы не видим кардинальных различий по производительности между видеокартами Radeon. Хотя при разгоне до 960/6112 МГц карта MSI выигрывает у стандартной версии 9% — тоже неплохо.

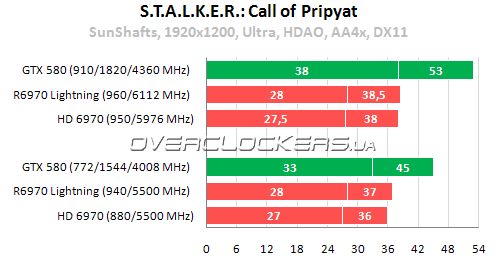

S.T.A.L.K.E.R.: Call of Pripyat
В DirectX 11 позиции Fermi особенно сильны. Сколько не разгоняй Radeon HD 6970, достичь уровня старшего GeForce никак не получится. Да и польза от разгона в этом тестовом приложении не особо большая — 7% между HD 6970 на стандартных частотах и на 960/6112 МГц.

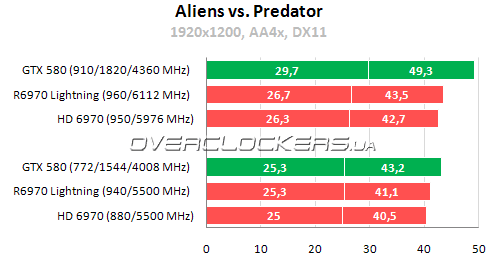

Aliens vs. Predator
Одна из немногих игр под DirectX 11, в которых старшие одночиповые решения незначительно отличаются по производительности. Видеоадаптер MSI при разгоне в тихом режиме как раз нагоняет референсный GeForce GTX 580.

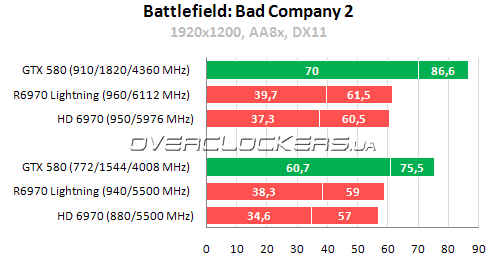

Battlefield: Bad Company 2
В который раз скромная разница между обычным Radeon и MSI Lightning. Про соперничество с GeForce GTX 580 и говорить нечего, у него громаднейшее преимущество над картами AMD.

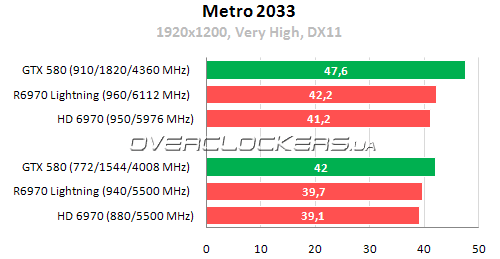

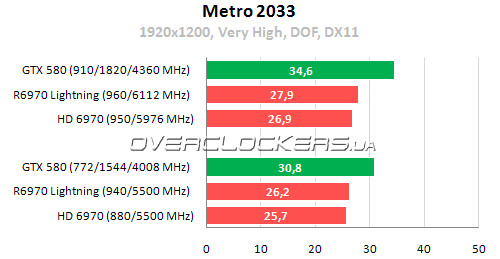

Metro 2033
В этой самой ресурсоемкой игре R6970 Lightning может сравняться с картой NVIDIA в более простом режиме при отключенном Depth of Field. Прирост производительности при разгоне до 960/6112 МГц относительно референса Radeon HD 6970 составляет примерно 8%.

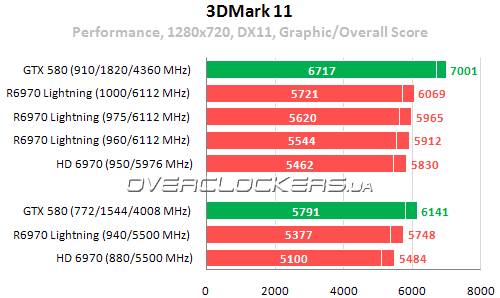

3DMark 11
В синтетике даже при разгоне до 1 ГГц Radeon HD 6970 не смог сравняться полностью с GeForce GTX 580. Между Radeon HD 6970 на стандартных частотах и на 1000/6112 МГц разница в производительности немногим более 12%. Выигрыш от разгона до 960/6112 МГц составляет 10%.
Выводы
MSI R6970 Lightning — отличный представитель серии HD 6970. Холоднее и тише референса, он еще и производительнее примерно на 7-9% благодаря заводскому разгону. Частотный потенциал у карты тоже выше, что стало возможным благодаря улучшенному дизайну PCB и мощной системе питания. А расширенные оверклокерские возможности делают эту карту идеальным выбором для экспериментов с экстремальным охлаждением. Если же говорить о более практичном разгоне, а не о рекордах в 3DMark, то преимущество по частотам не очень значительное. Изначально «запас» по частоте у GPU Cayman небольшой и борьба идет уже за каждый мегагерц, но эти мегагерцы Lightning выигрывает. Возможно, 1 ГГц в играх вы не получите, но легко достигнете при сохранении полного акустического комфорта на MSI R6970 Lightning тех частот, которые являются пределом для референсных адаптеров. Так что это интересное и привлекательное решение не только для продвинутых оверклокеров, но и для геймеров.
Тягаться на равных с GeForce GTX 580 даже MSI R6970 Lightning не по силам. Лишь в некоторых приложениях разогнанный адаптер AMD приближается к конкуренту. Но среди своих собратьев Lightning вне конкуренции и это, безусловно, «Лучший продукт»!
