Обзор и тестирование видеокарты Sapphire Dual-X R9 270 with Boost & OC

Видеокарта Radeon R9 270 оказалась одной из самых привлекательных решений в новом модельном ряду AMD. Секрет успеха прост — использование полноценного GPU от старшей версии Radeon R9 270X и небольшое снижение рабочей частоты при более низком ценнике. В итоге одно легкое движение ползунка в любой программе для управления частотами позволяет нагнать старшую карту, а в лучших случаях и обогнать ее. Мы уже имели возможность познакомиться с продуктами от ASUS и MSI. Теперь героем нового обзора станет графический ускоритель от Sapphire.


Sapphire Dual-X R9 270 2GB GDDR5 with Boost & OC

В наши руки попал тестовый образец. Можно лишь отметить, что в рознице Sapphire продается в крупных коробках.

Для представителя среднего ценового класса комплект поставки довольно богатый:

• переходник DVI/D-Sub;
• переходник питания с Molex на PCI-E 6-pin;
• кабель HDMI;
• мостик CrossFireX;
• диск с программным обеспечением;
• инструкция.

Видеокарта небольшая — общая длина составляет 21 сантиметр.

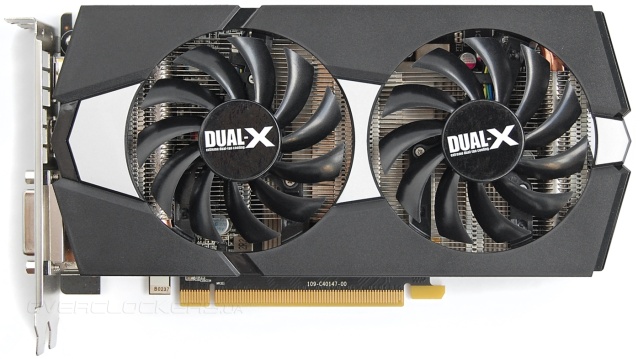

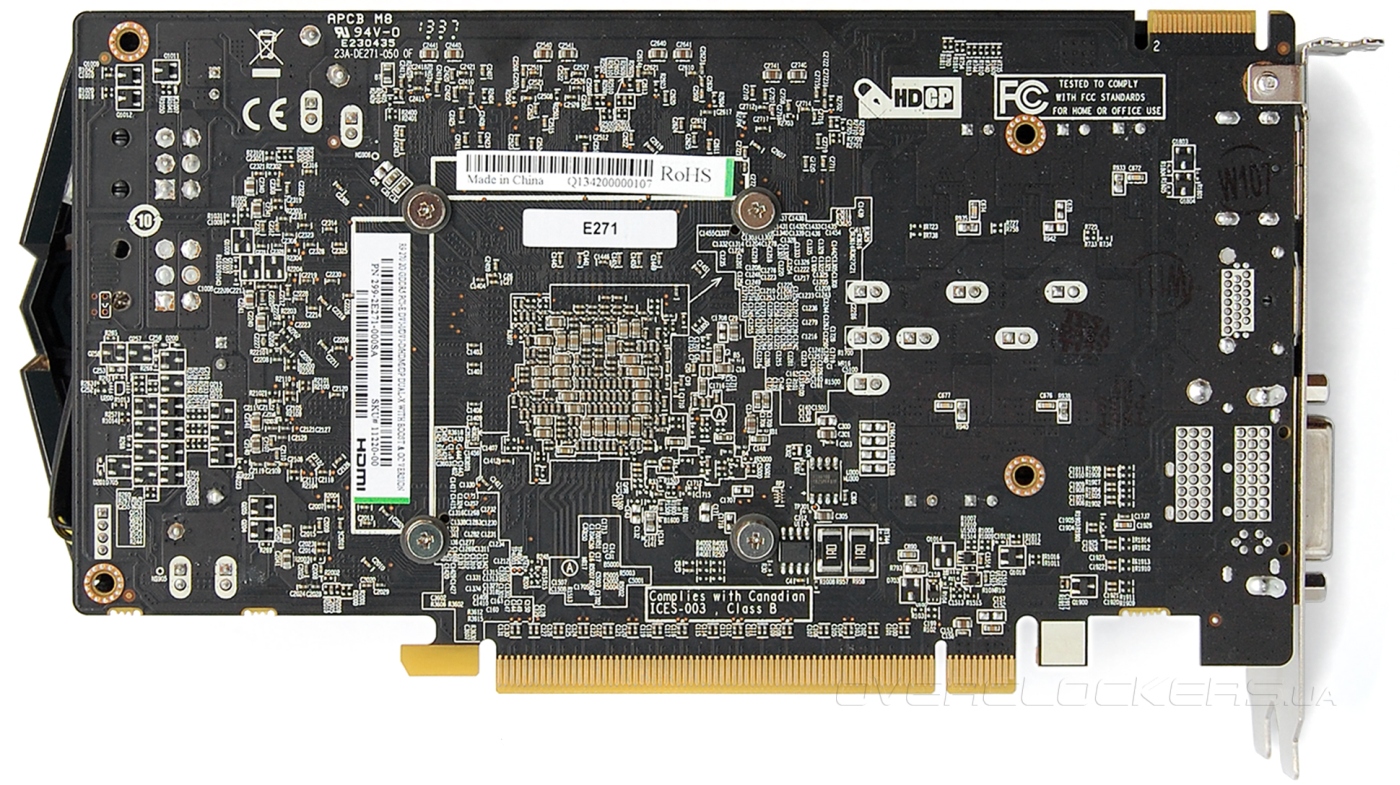

Охлаждается кулером с двумя вентиляторами. Черный кожух сочетается с черным текстолитом.


Сбоку платы имеются посадочные места под два разъема питания, но распаян только один, как и положено для Radeon R9 270.


На заднюю панель выведены разъемы DisplayPort, HDMI и два DVI. В свободном пространстве сделаны вентиляционные отверстия для выдува горячего воздуха за пределы корпуса.

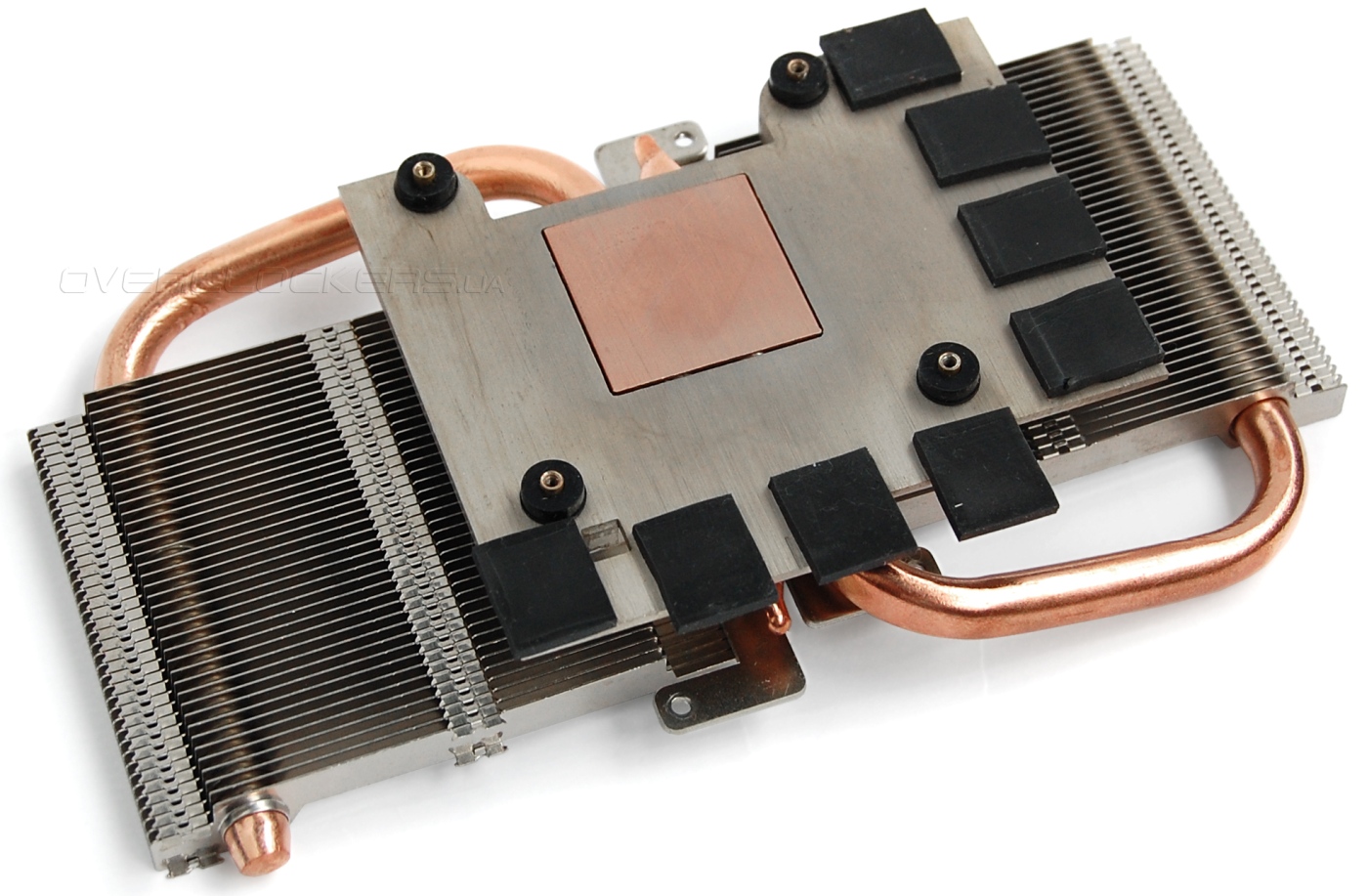

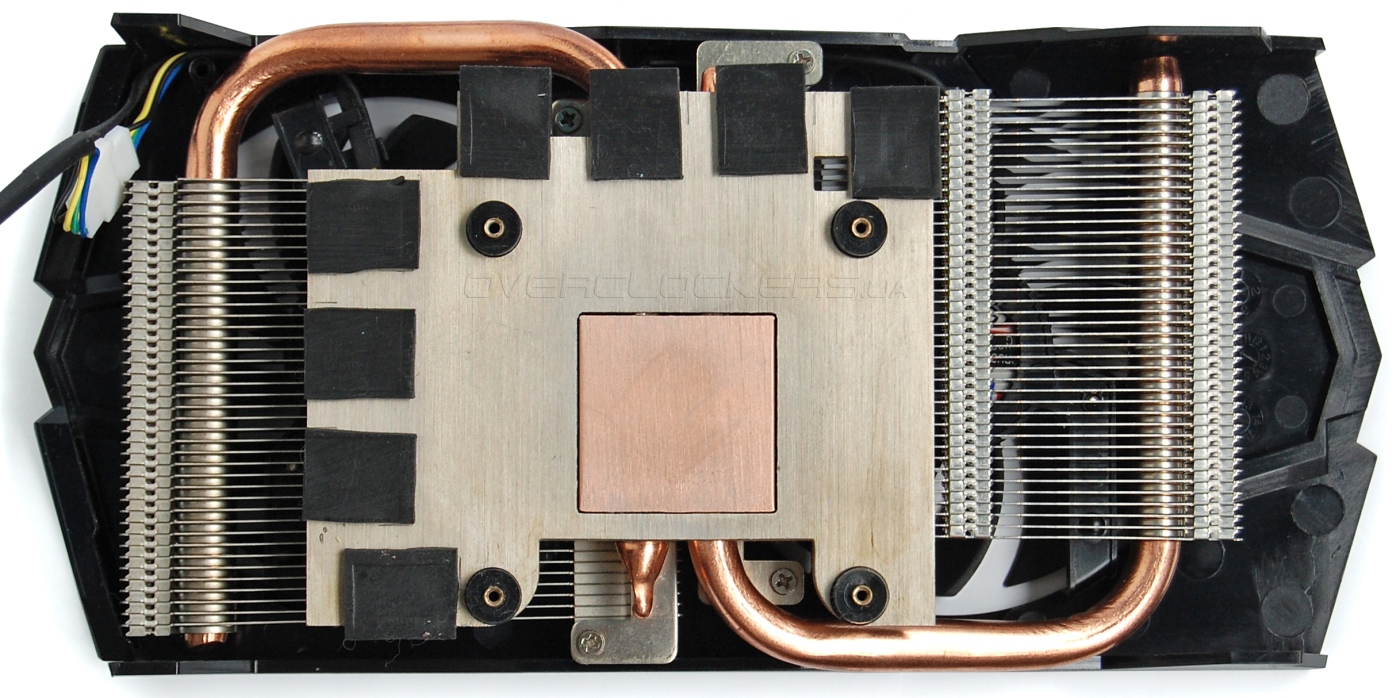

Система охлаждения базируется на двух толстых тепловых трубках диаметром 8 мм. Контакт с поверхностью кристалла GPU осуществляется через медную площадку, расположенную в окне крупного алюминиевого основания. Это основание служит теплоотводом для микросхем памяти.

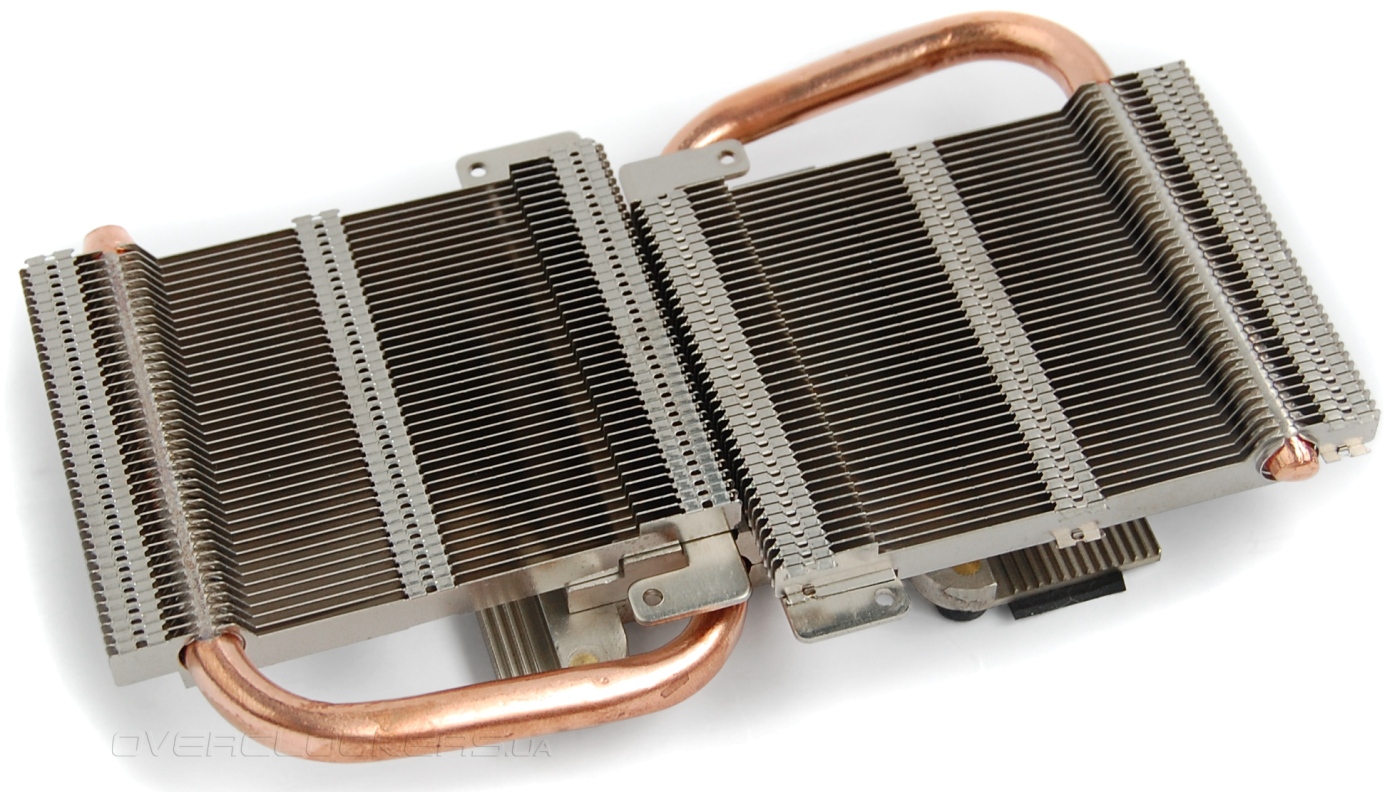

Радиатор неожиданно разбит на две секции. Каждую группу пластин пронизывает отдельная трубка. Но обе секции соединены с массивным основанием.

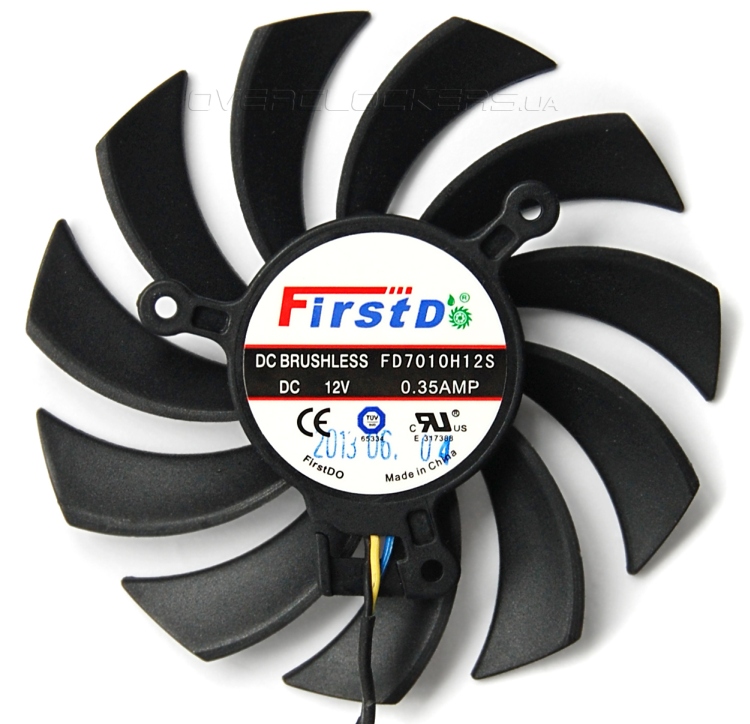

Обдув осуществляют два вентилятора FD7010H12S типоразмера 80 мм.


Такие же вентиляторы используются в ASUS R9270-DC2OC-2GD5. Да и система охлаждения похожа — схожие габариты радиатора, две трубки аналогичного диаметра, два идентичных вентилятора. У ASUS реализован прямой контакт трубок с графическим чипом, радиатор не разбит на секции и длиннее буквально на один сантиметр. Будет ли разница в температурно-шумовых показателях? Увидим это ниже.

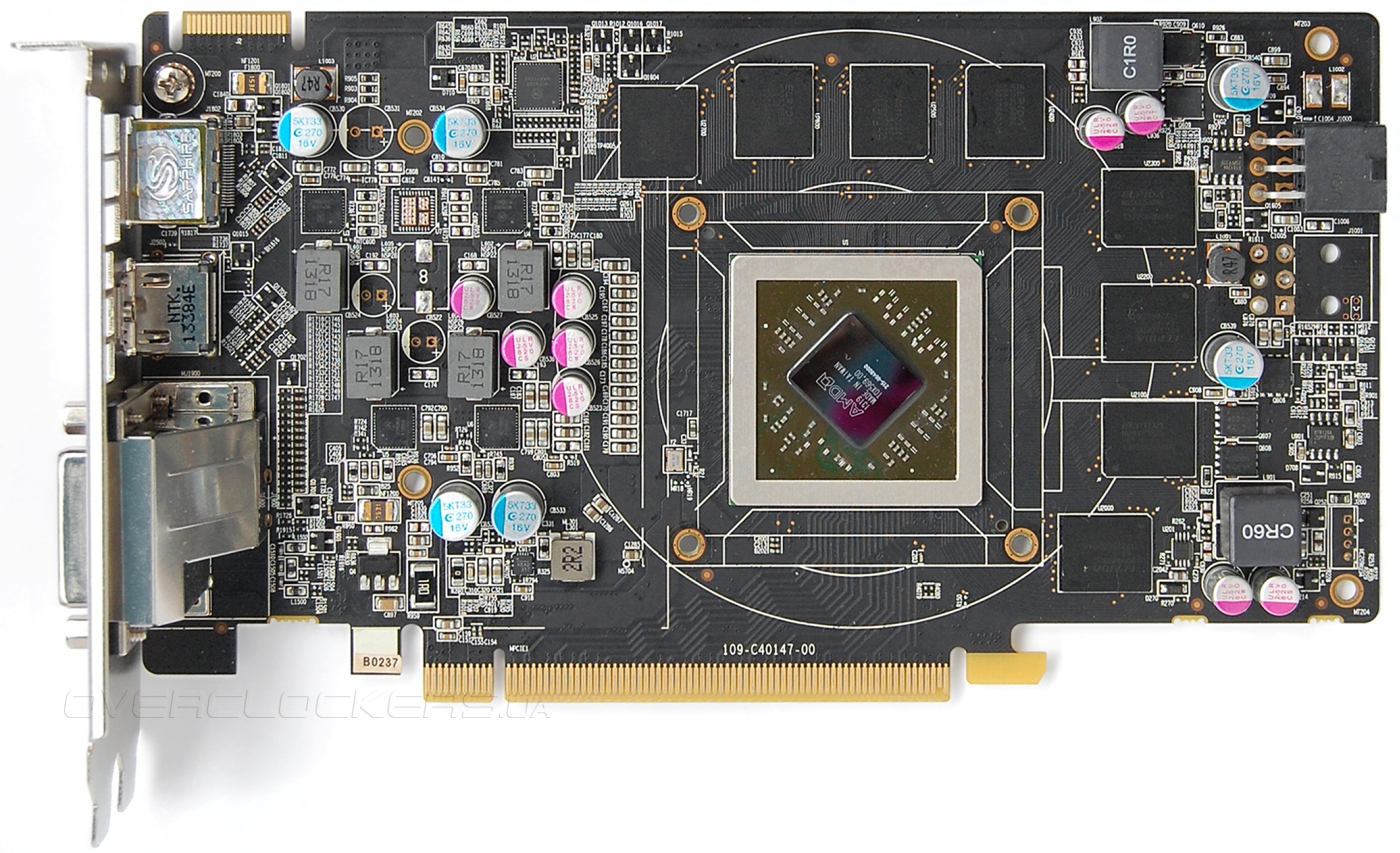

Плата напоминает слегка видоизмененный Radeon HD 7850.

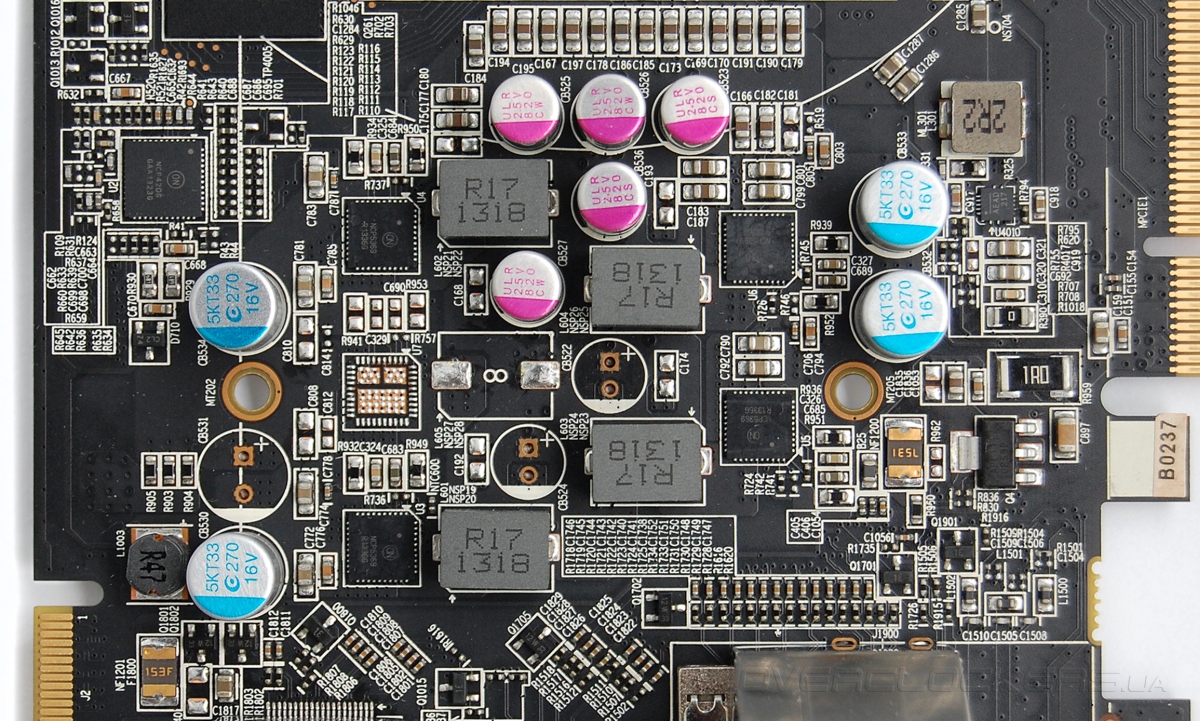

Графический процессор запитан от четырех фаз на силовых модулях DrMOS. Управляющие функции возложены на контроллер ON SemiconductorNCP4206.


Кристалл GPU окружен защитной рамкой.


Два гигабайта памяти набраны восемью микросхемами Elpida W2032BBG-6A-F.


Стандартная частотная конфигурация Radeon R9 270 — 925 МГц для ядра и 5600 МГц для памяти GDDR5. Sapphire Dual-X работает на 945/5600 МГц. Стоит обратить внимание на приставку Boost в названии модели. Собственно, для любого нового Radeon указывается максимальная частота, но почти у всех моделей она является фиксированной и не снижается ниже заявленного уровня. Sapphire же указывает 945 МГц в качестве частоты Boost, а базовое значение 920 МГц.


Согласно GPU-Z у данного экземпляра ASIC Quality равен 70,4%.


По итогам 12-минутного прогрева в бечнмарке Unigine Valley benchmark температура ядра не превысила 67 °C при 24 °C в помещении. Этот результат как раз на уровне ASUS R9270-DC2OC-2GD5. Вот только скорость вращения вентиляторов больше — до 2500 об/мин. Шум умеренный и поменьше того, какой можно было бы ожидать при такой скорости. Возможно, данные таходатчика несколько завышены.


Данная карта единственная среди протестированных представителей серии Radeon R9 270 продемонстрировала некоторое снижение частоты до базового уровня, что видно по верхнему скриншоту. Впрочем, в остальных приложениях график был ровным, линия частоты ядра строго держалась на отметке в 945 МГц.

Разгон не впечатляющий. Адаптер одолел только 1060/5160 МГц, что ниже показателей протестированных ранее ASUS R9270-DC2OC-2GD5 и MSI R9 270 Gaming 2G.
