MSI R9 290X Lightning
MSI R9 290X Lightning поставляется в большой коробке.

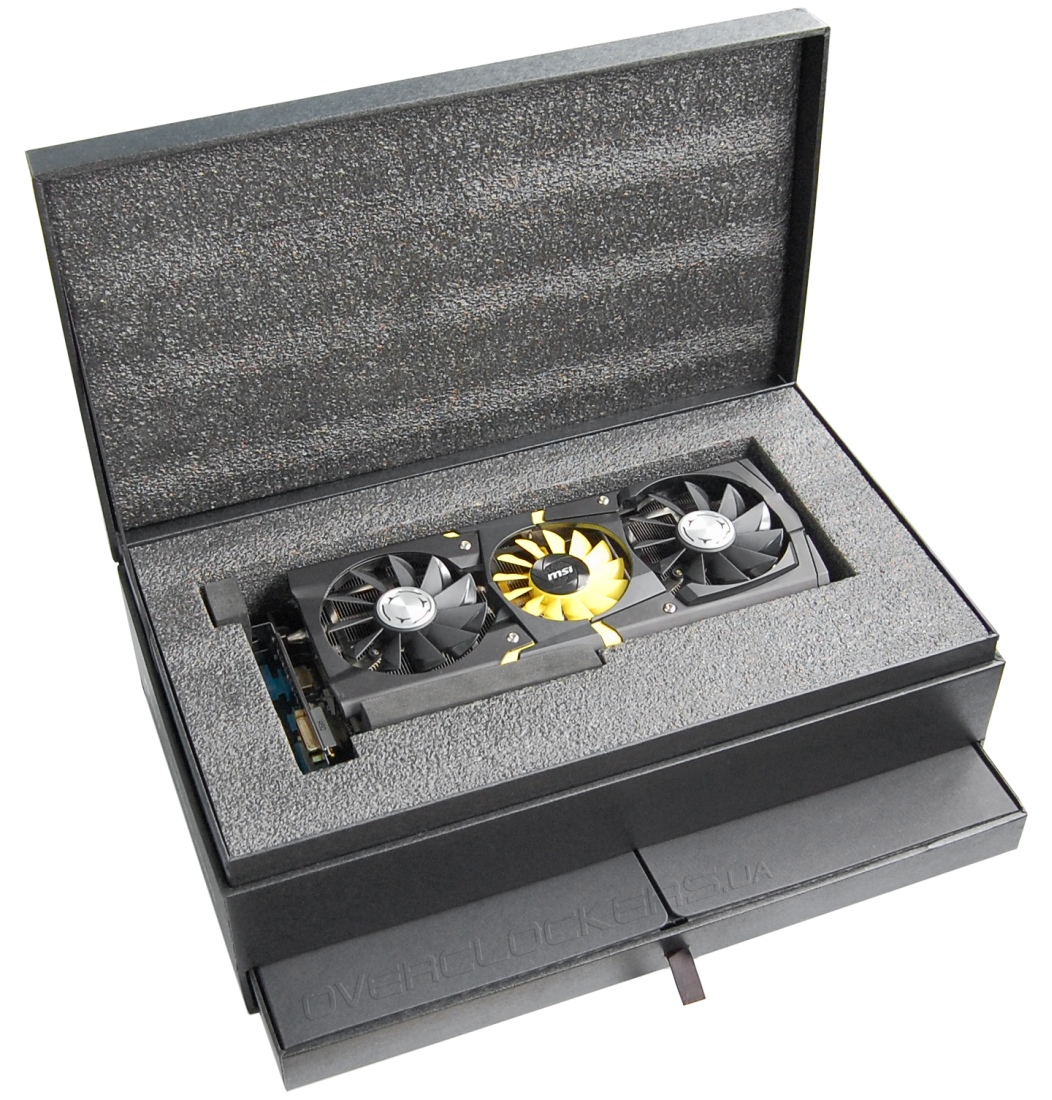

Внутри внешней упаковки находится черный ящичек.
В нижнем выдвижном отсеке ящика сложены дополнительные аксессуары. Вверху, в нише из вспененного полиэтилена, лежит видеокарта.
Комплектация следующая:
- переходник питания с 2 Molex на PCI-E 6pin;
- два переходника питания PCI-E 6pin/8pin;
- три переходника для измерения напряжения V-Check Points;
- дополнительный радиатор VRM;
- диск с программным обеспечением.

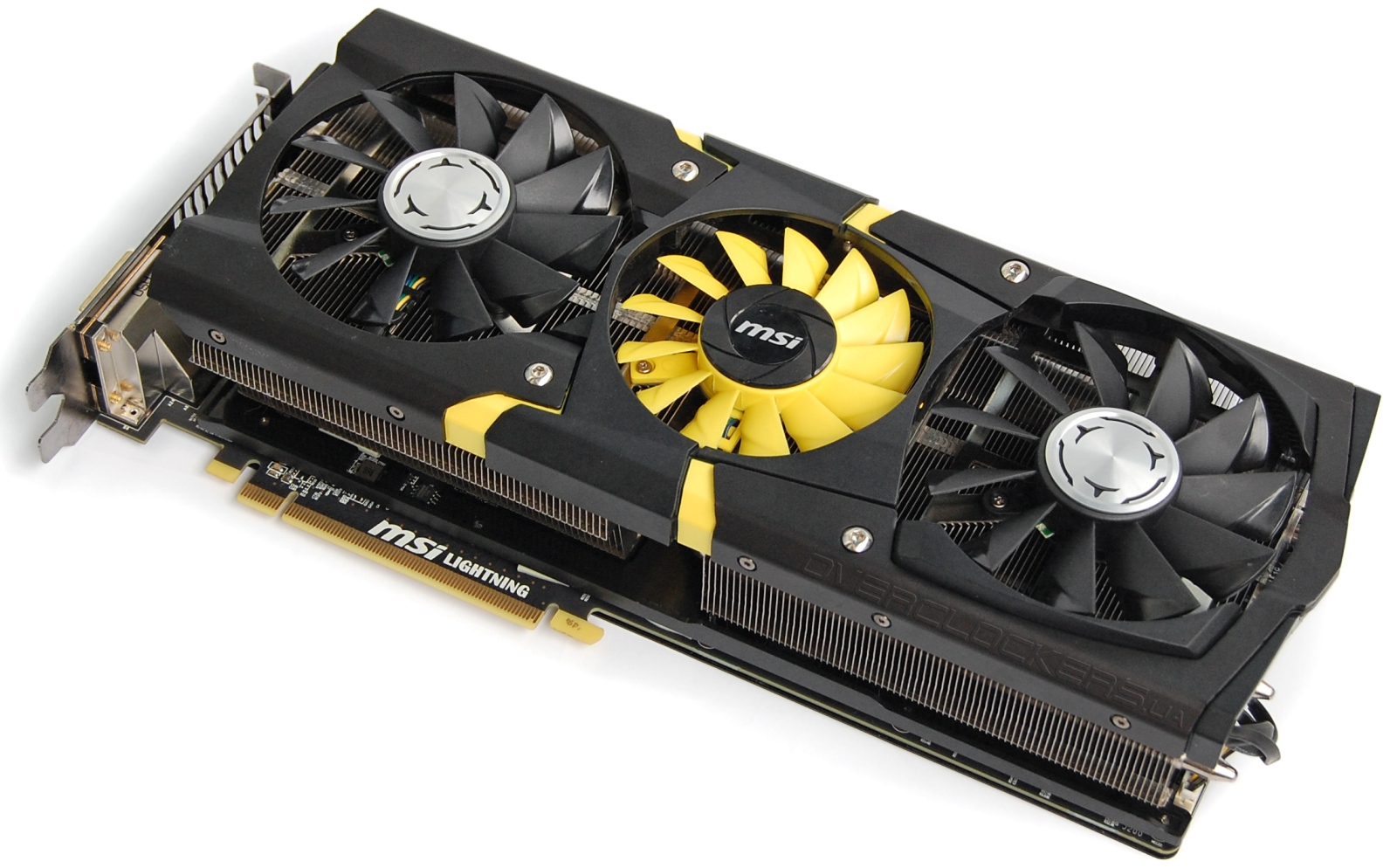

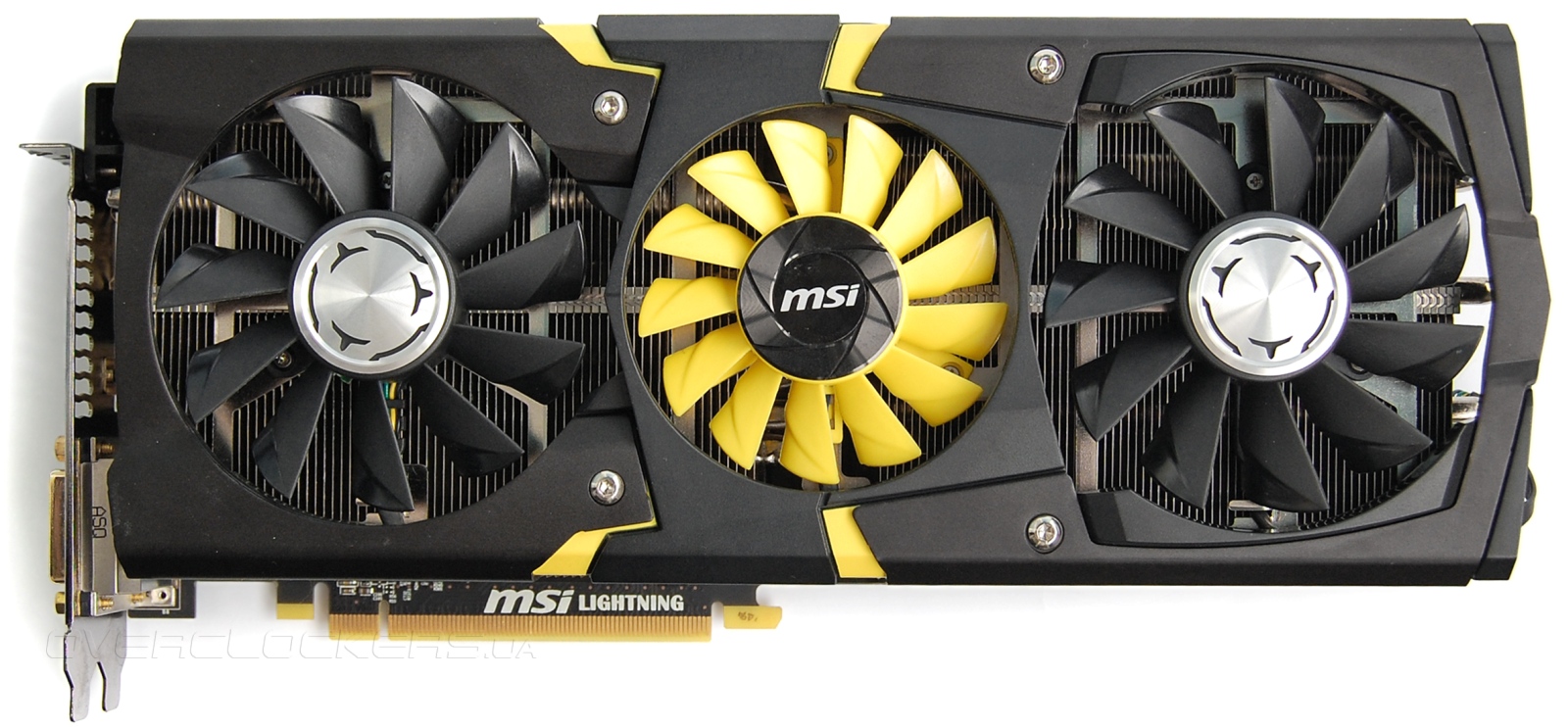

Система охлаждения занимает три слота расширения и использует три вентилятора. Темные тона кожуха и боковых вентиляторов сочетаются с ярко-желтым цветом центрального вентилятора и декоративными элементами такой же расцветки.

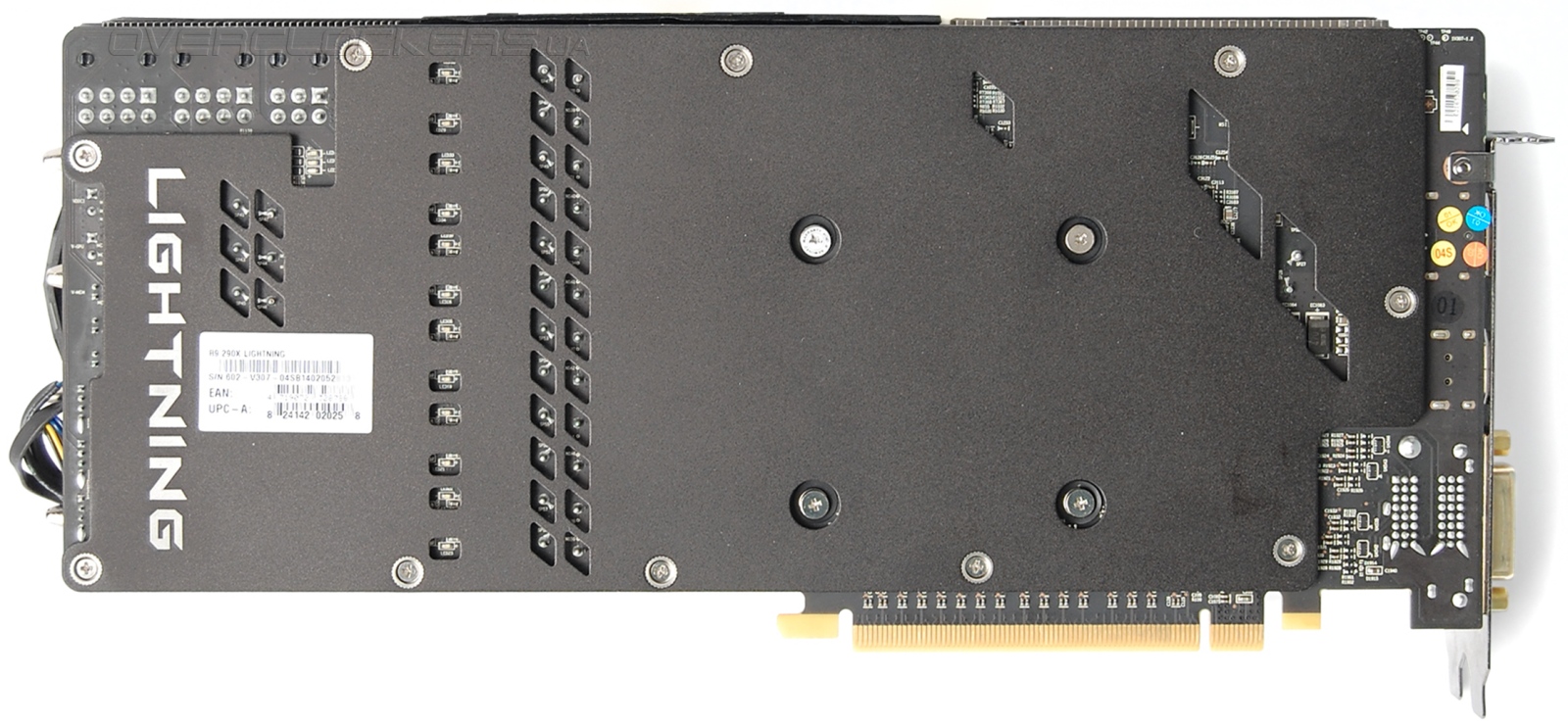

Обратная сторона закрыта металлической пластиной. Блок GPU Reactor у данной модели не реализован.

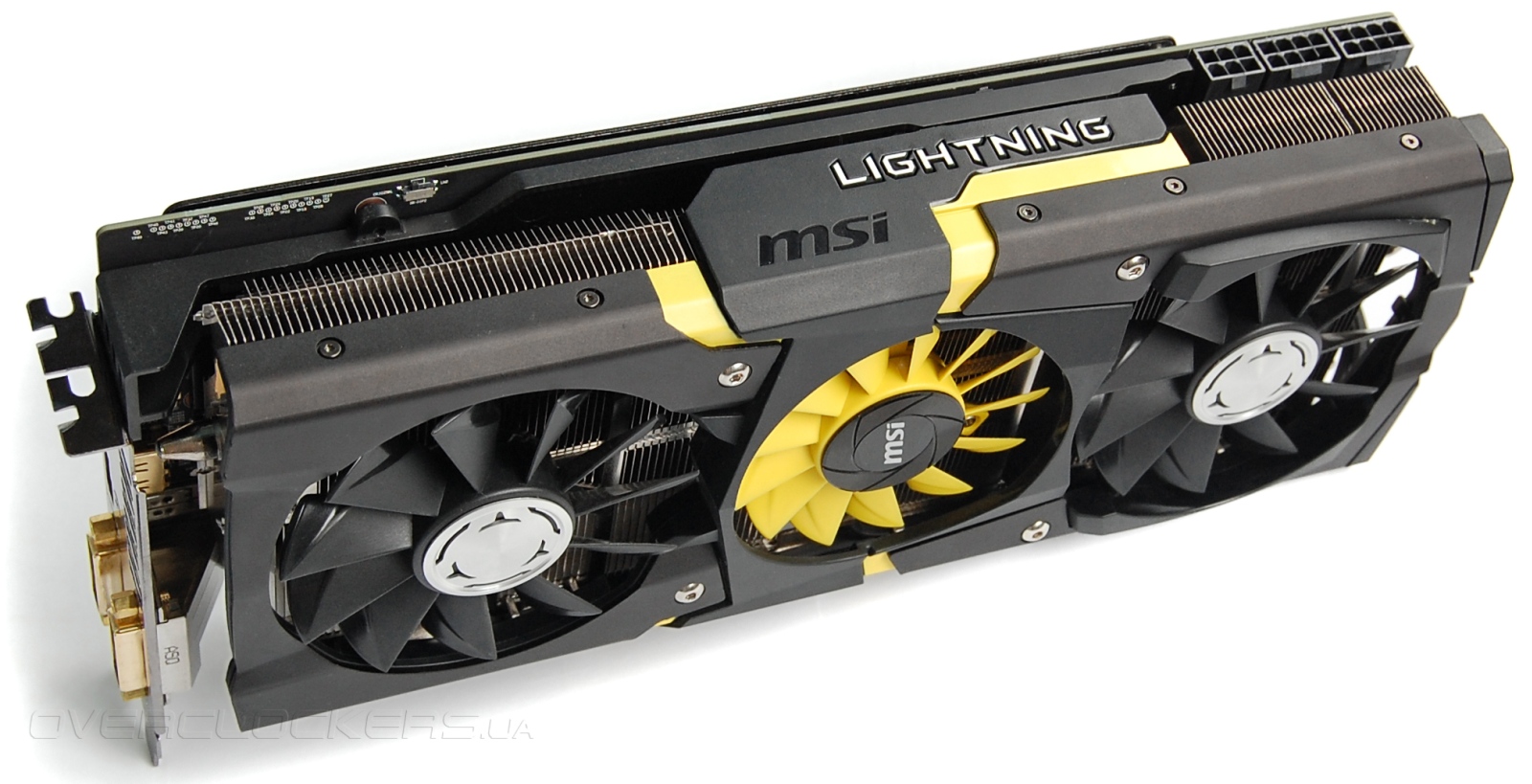

Сбоку видно массивное ребро жесткости, которое на самом деле является частью радиатора. Имеется логотип Lightning с подсветкой. При минимальной нагрузке надпись подсвечивается зеленым цветом, при средней нагрузке — синим, при максимальной — красным.

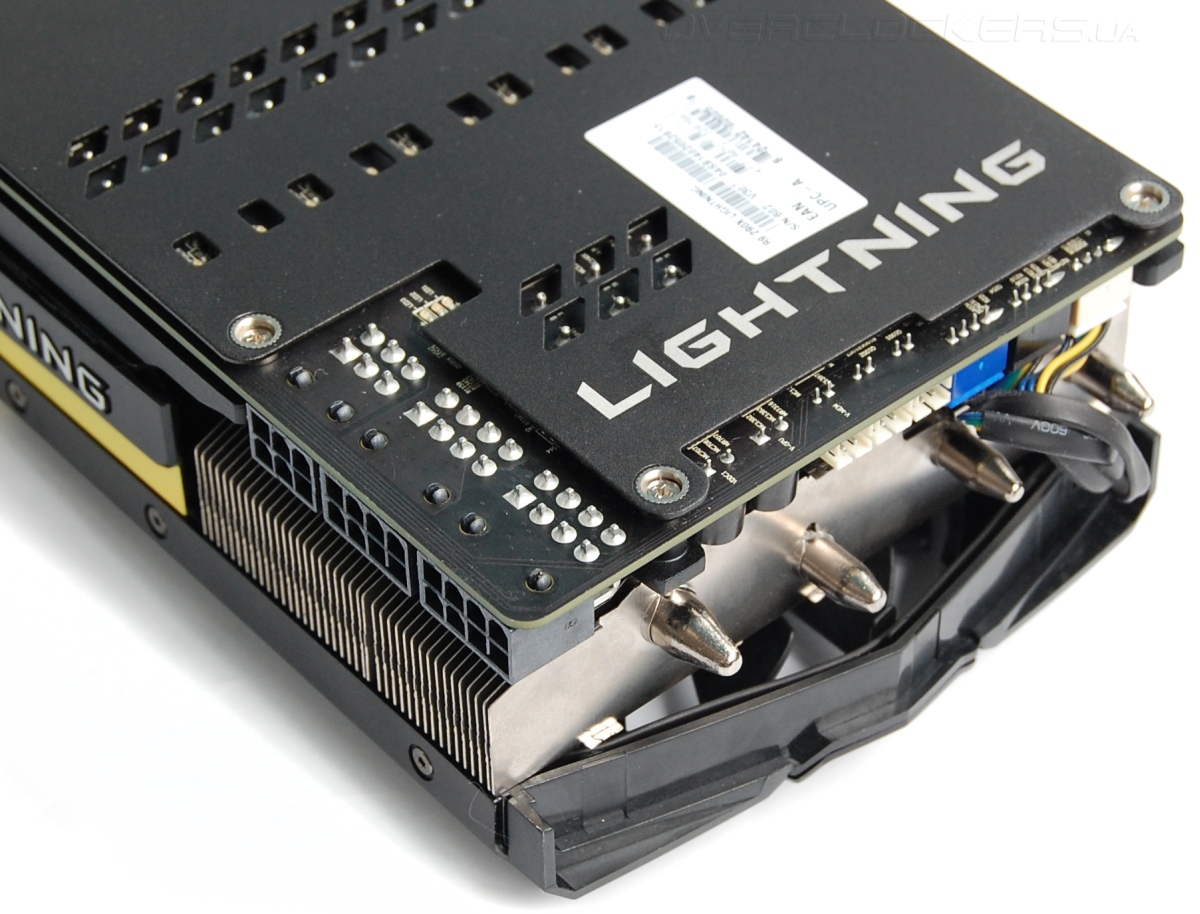

Вместо стандартной конфигурации из шести- и восьмиконтактного разъемов питания мы видим два разъема на восемь контактов и один на шесть. Сразу чувствуется, что это оверклокерский продукт.

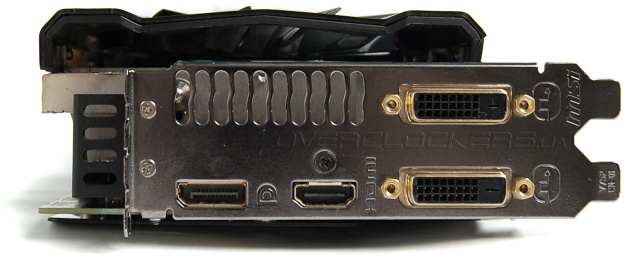

Набор интерфейсных разъемов на задней панели стандартен: DisplayPort, HDMI, два DVI.

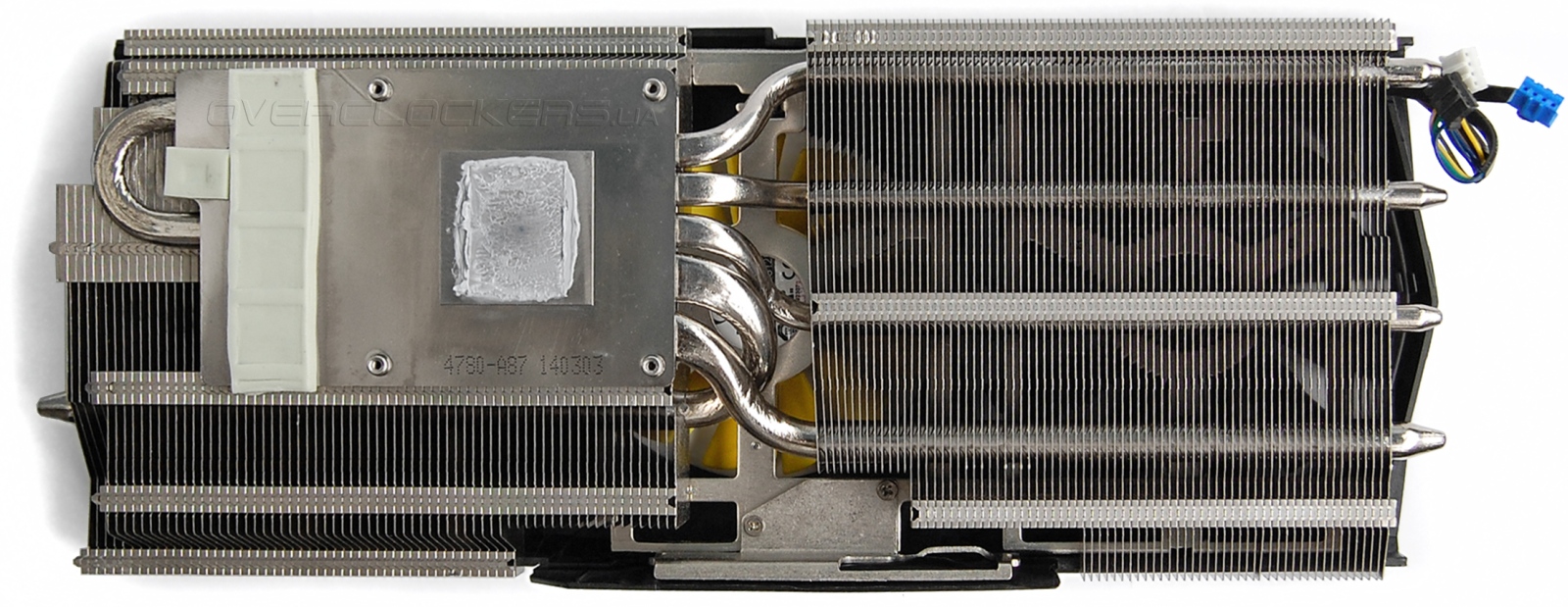

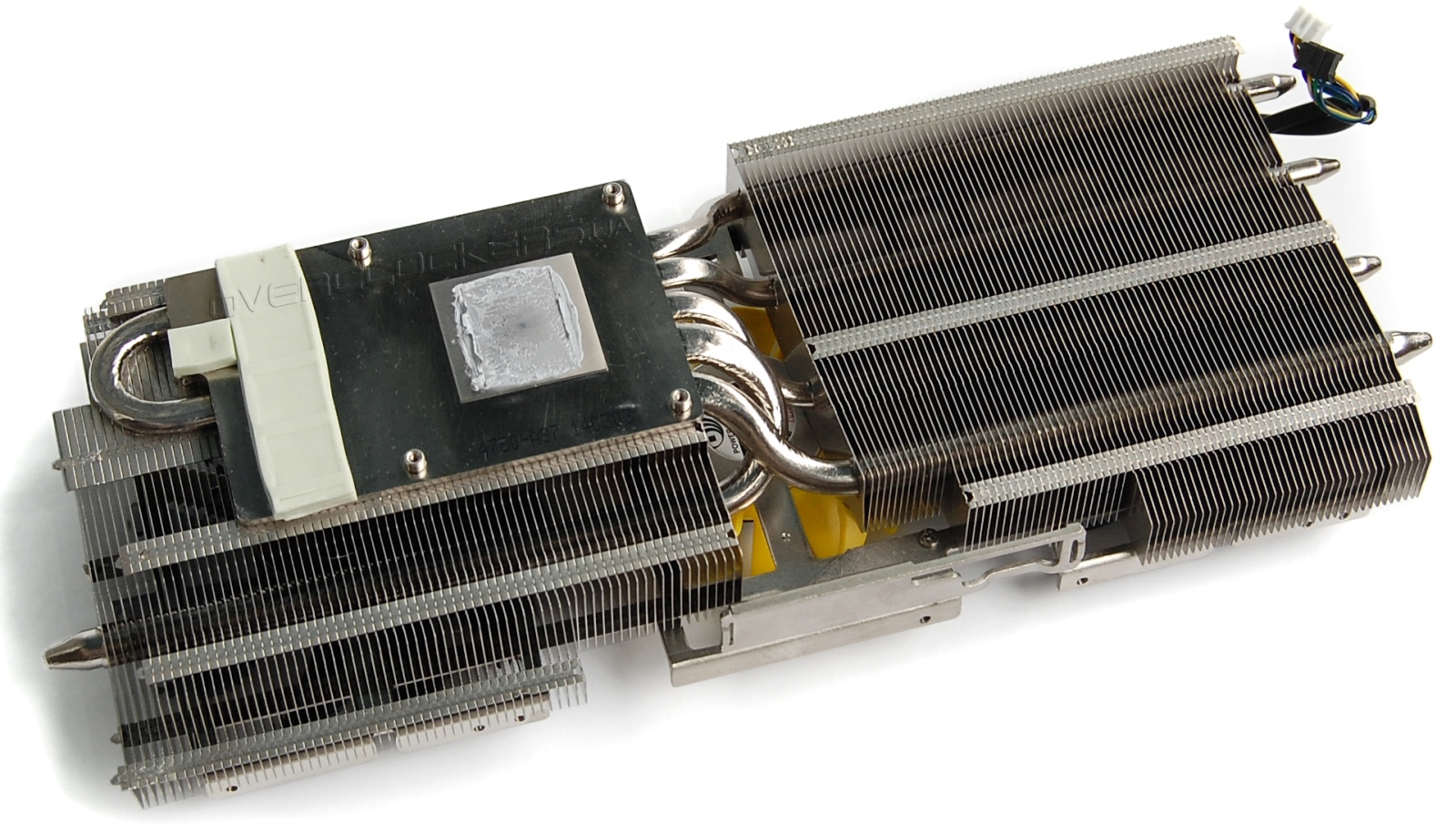

Система охлаждения данной модели по конструкции отличается от кулера MSI N780 Lightning. Вместо семи толстых трубок диаметра 8 мм используется четыре трубки привычного типоразмера 6 мм и две по 8 мм. Зато благодаря уменьшению объема, занимаемого трубками, выросла общая площадь пластин.
Одна из трубок изгибается под массивным основанием, выглядывает лишь боковая ее часть. Это же основание контактирует с несколькими микросхемами памяти.

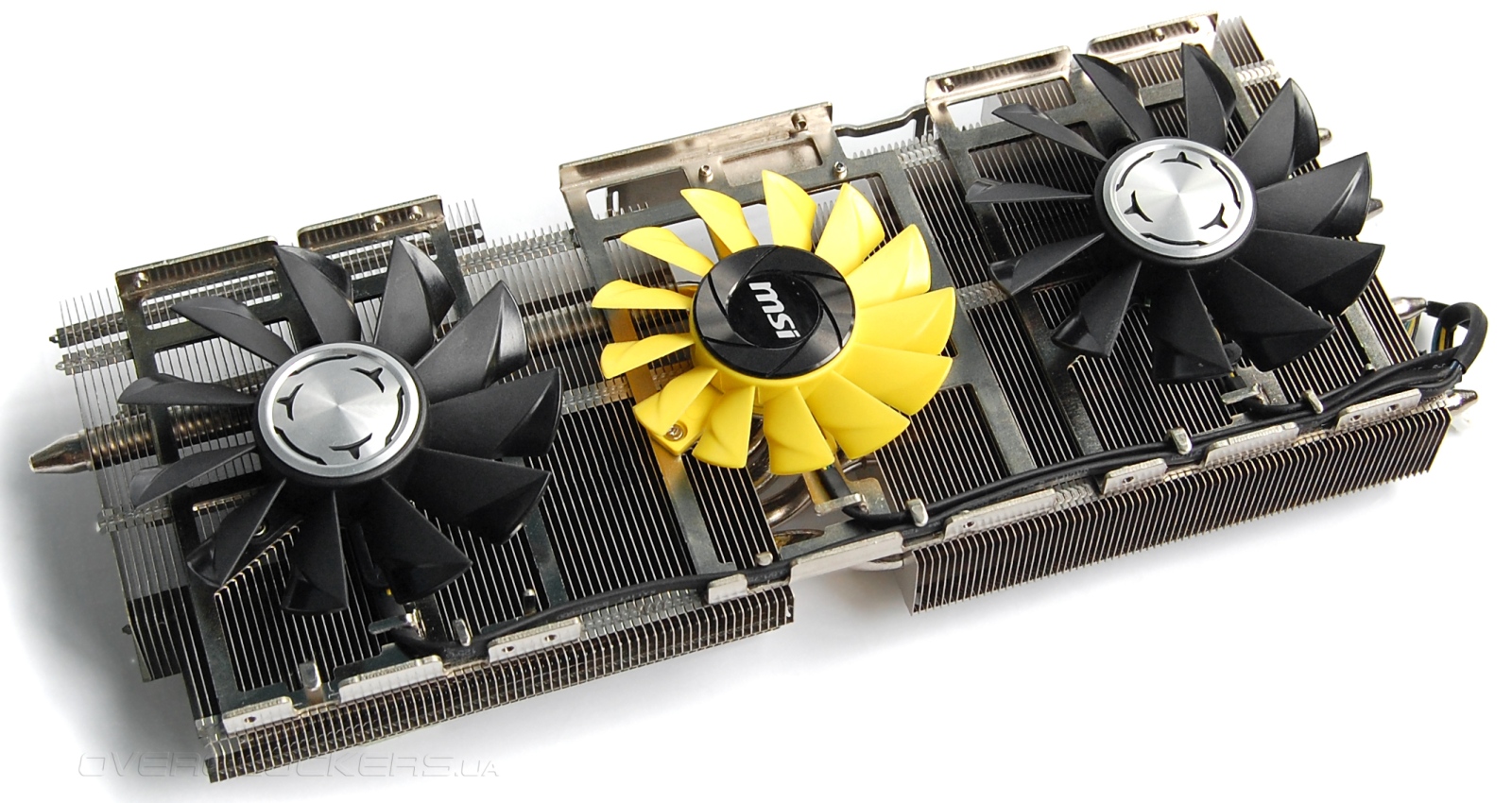

Большой радиатор состоит из двух секций. Сверху на них прикручены рамки с вентиляторами.

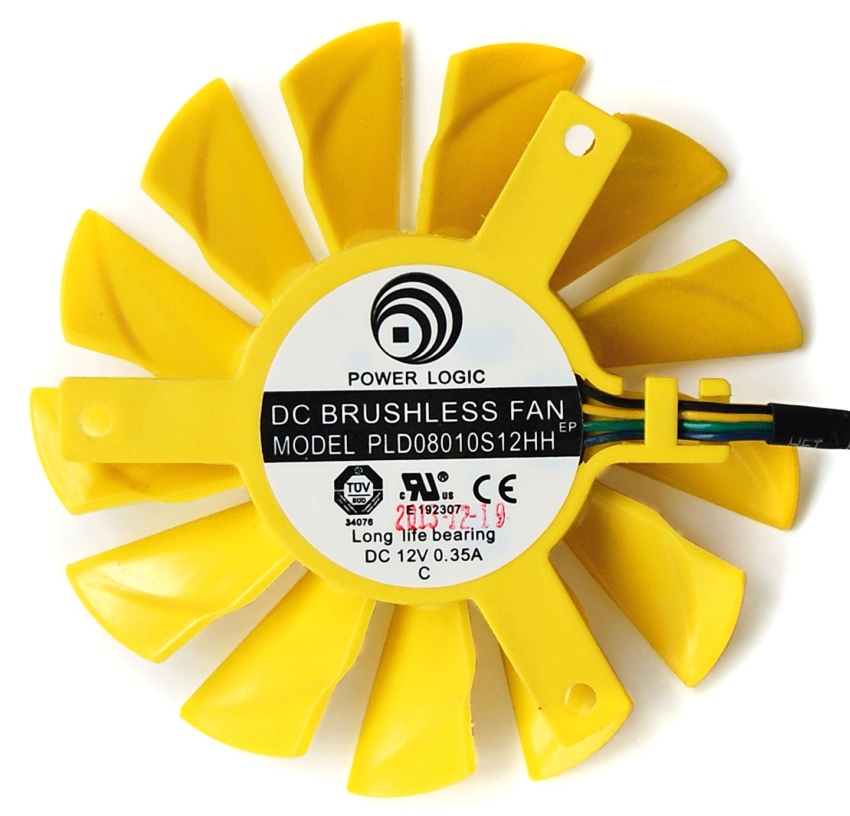

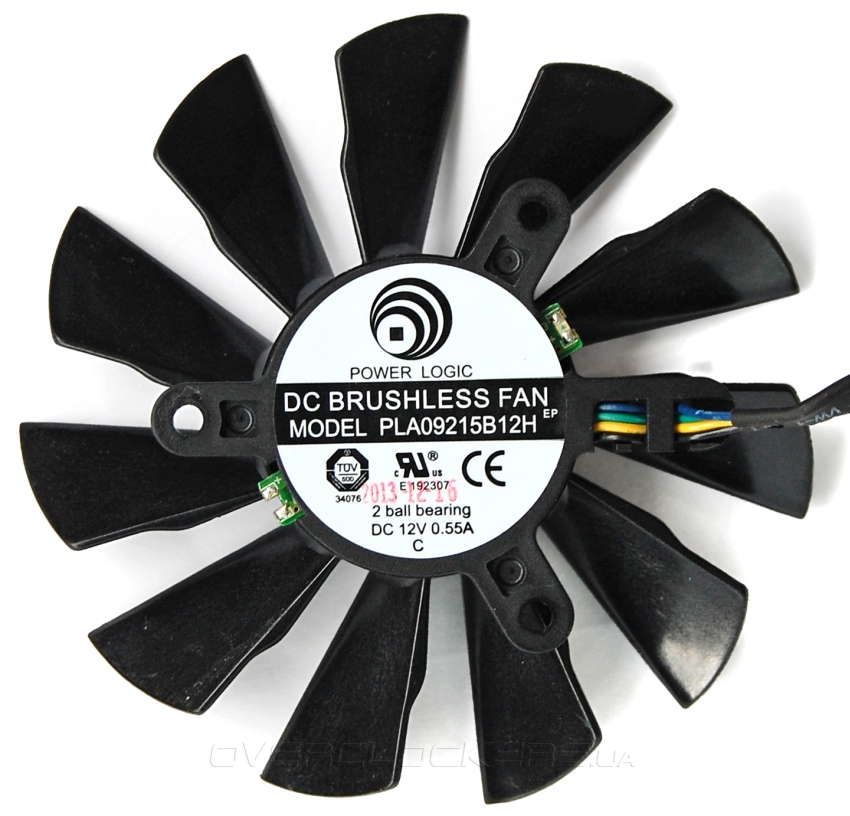

Боковые вентиляторы PowerLogic PLA09215B12H диаметра 92 мм, центральный PowerLogic PLA 08010S12HH типоразмера 80 мм. У всех крыльчатка выполнена по технологии Propeller Blade с изгибом на краях лопастей, благодаря чему увеличивается площадь обдува.

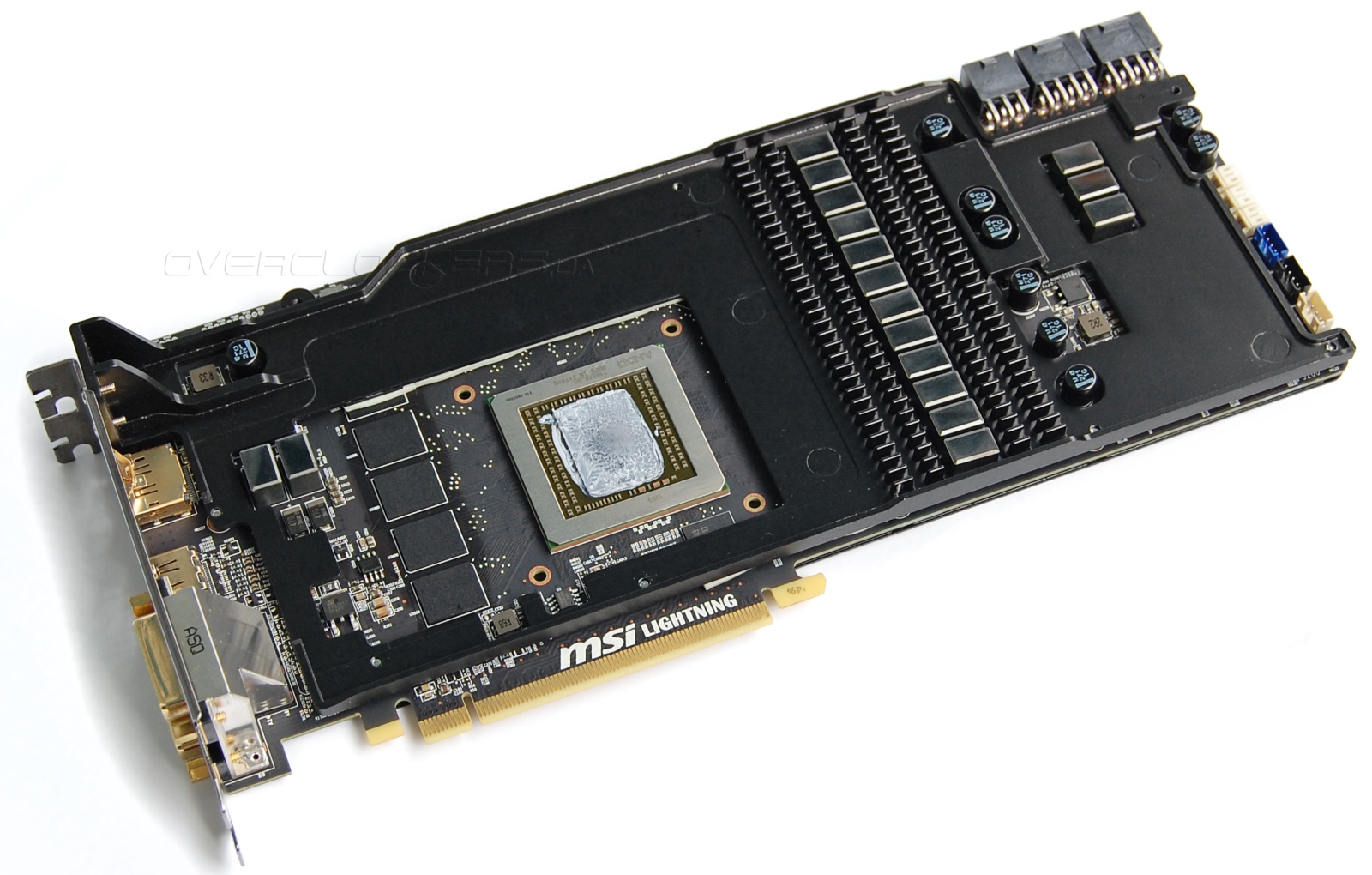

Под радиатором GPU скрывается массивная пластина, накрывающая оставшиеся микросхемы памяти и все силовые элементы. Этот радиатор имеет зубчики в зоне узла питания для увеличения площади рассеивания. В случае использования видеокарты без стоковой системы охлаждения можно установить альтернативный радиатор на VRM из комплекта поставки.

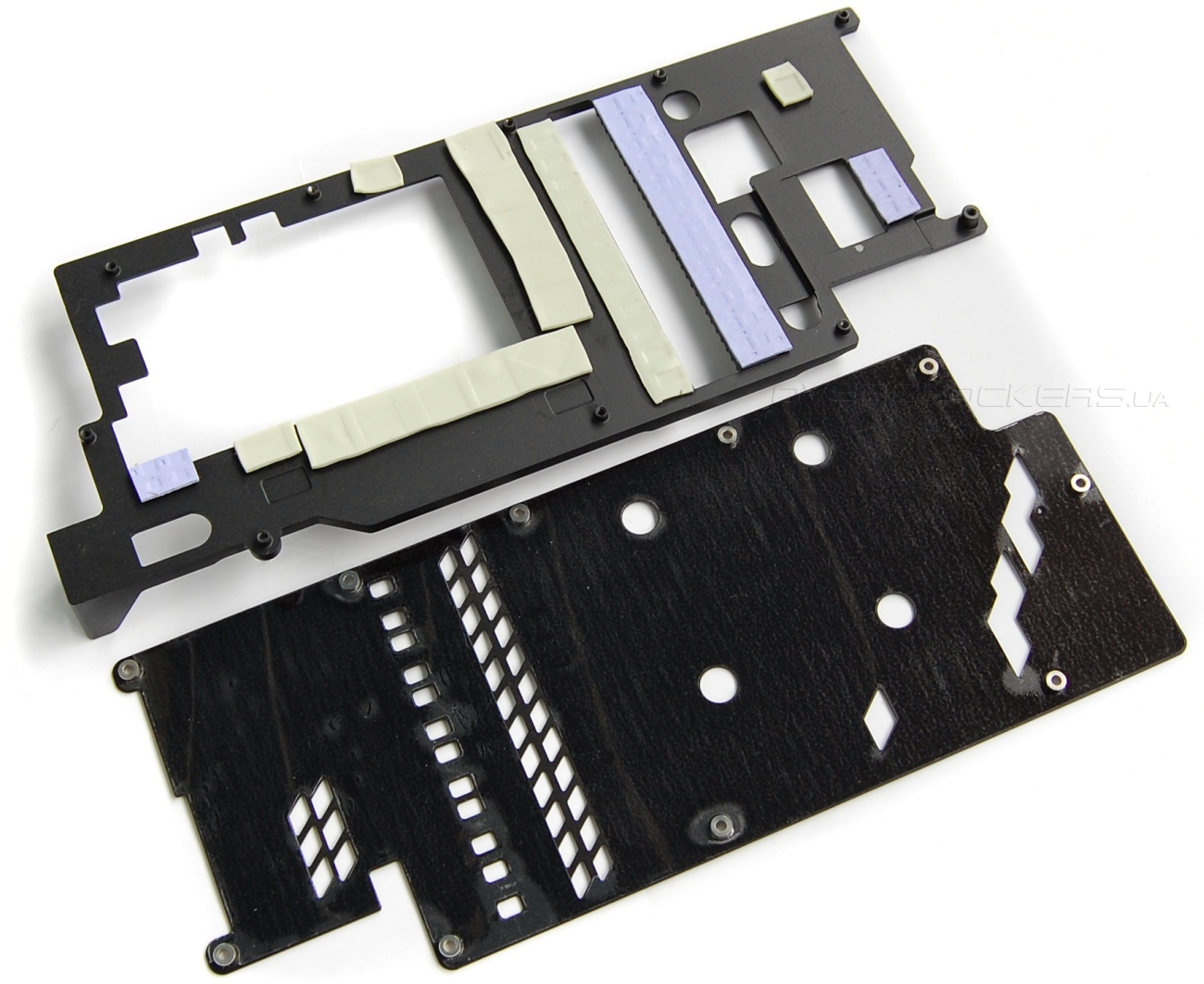

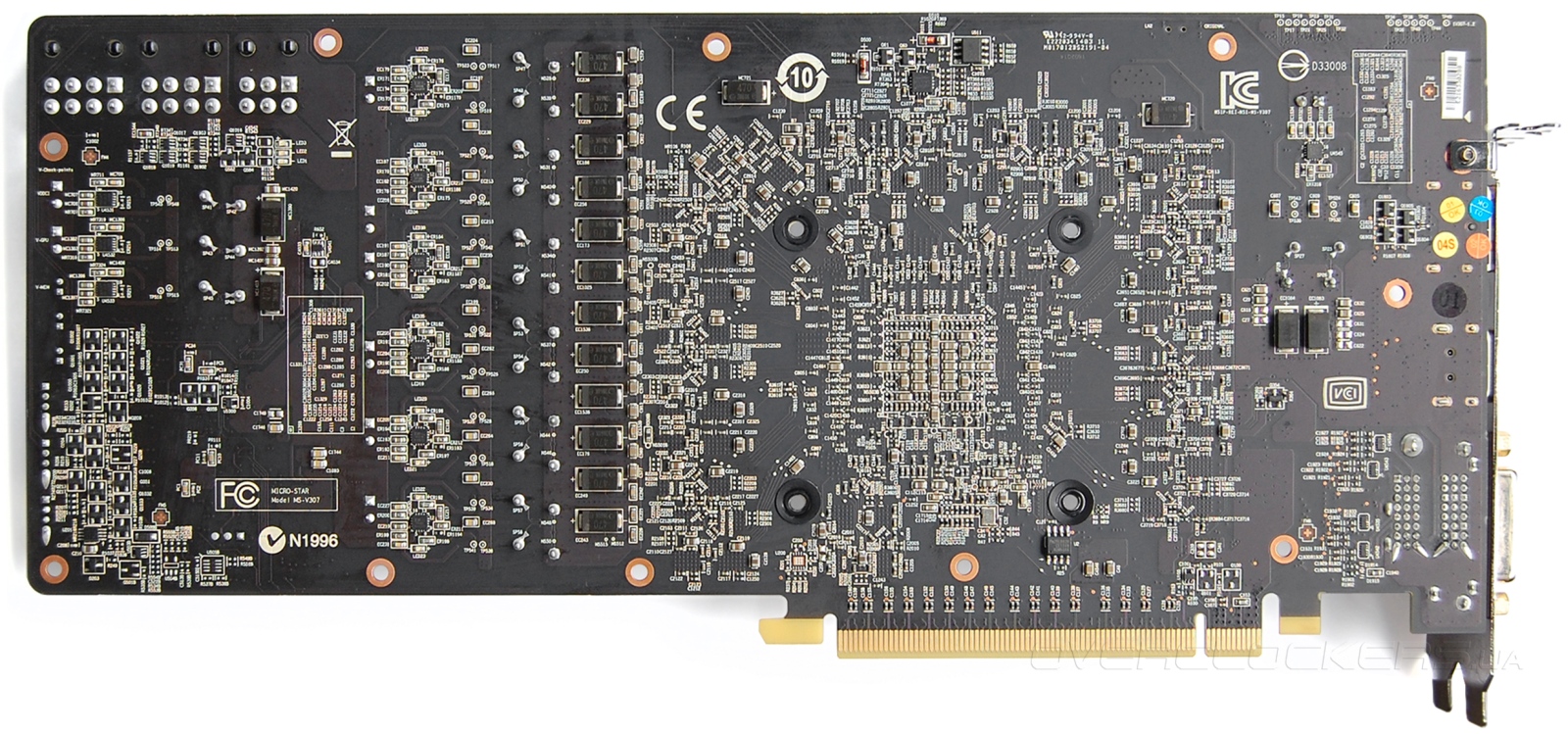

Пластина с обратной стороны платы не контактирует с электронными компонентами, но помогает усилить общую конструкцию, вместе с другой пластиной предотвращая любую возможность деформации текстолита.

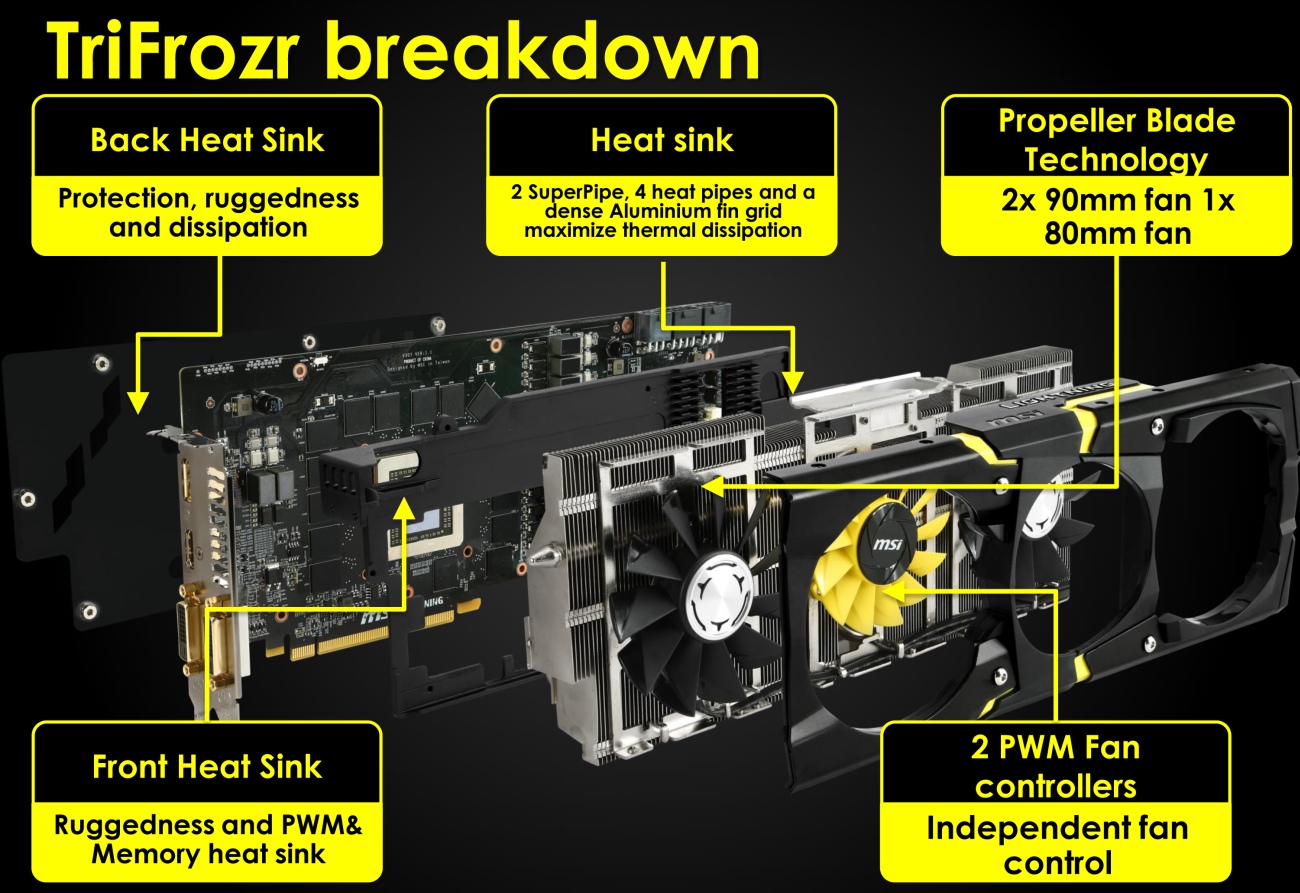

Общая схема всей сложной конструкции охлаждающей системы и дополнительных элементов отображена ниже.

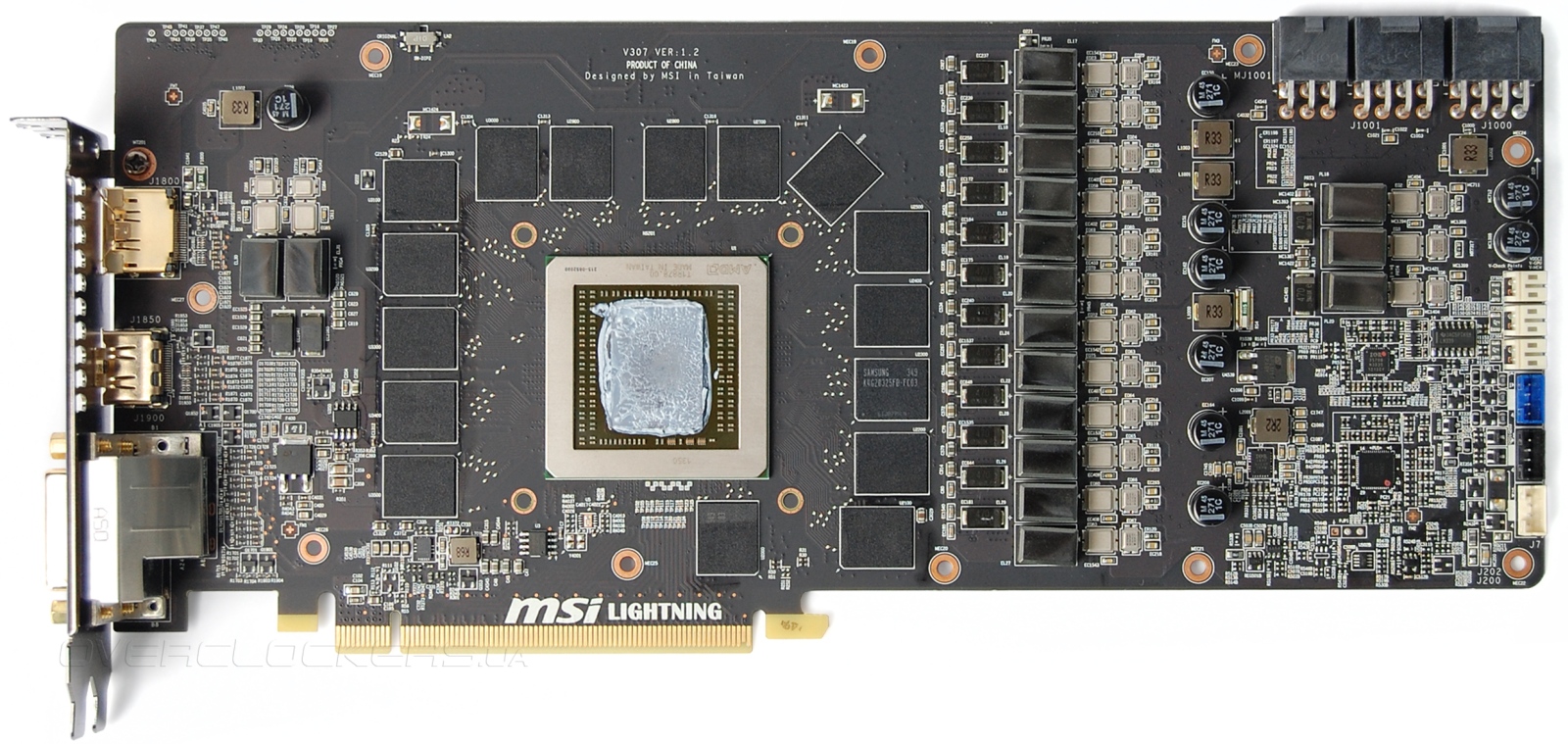

Длина печатной платы 29 сантиметров. Выполнена она с использованием компонентов Military Class 4, обладающих улучшенными рабочими характеристиками и повышенным запасом прочности.

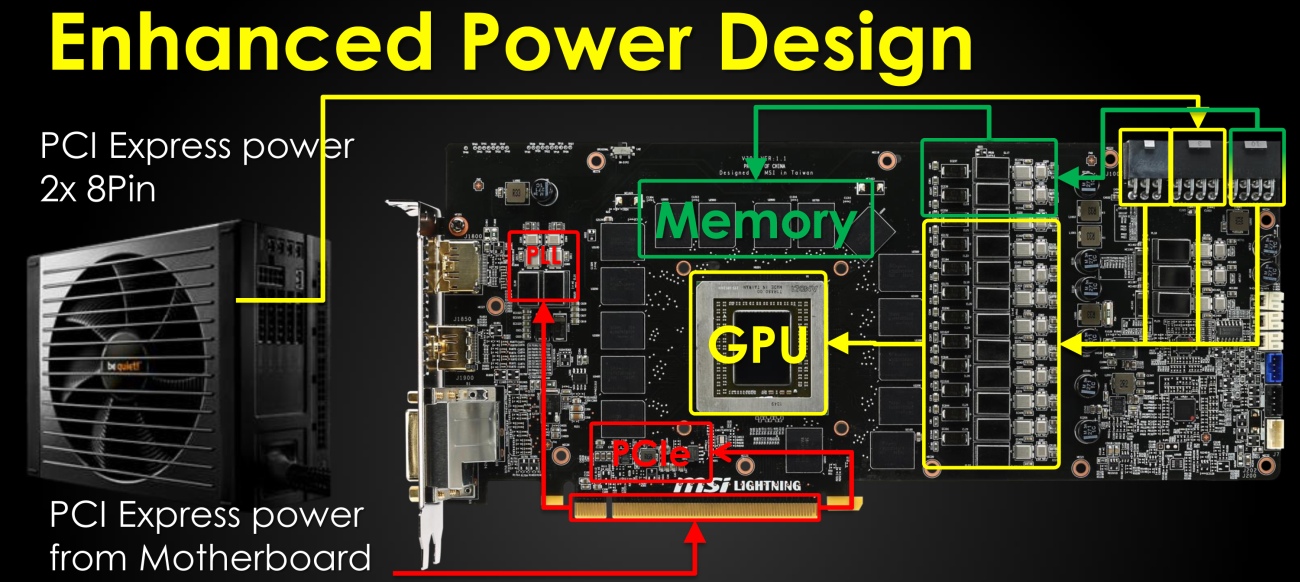

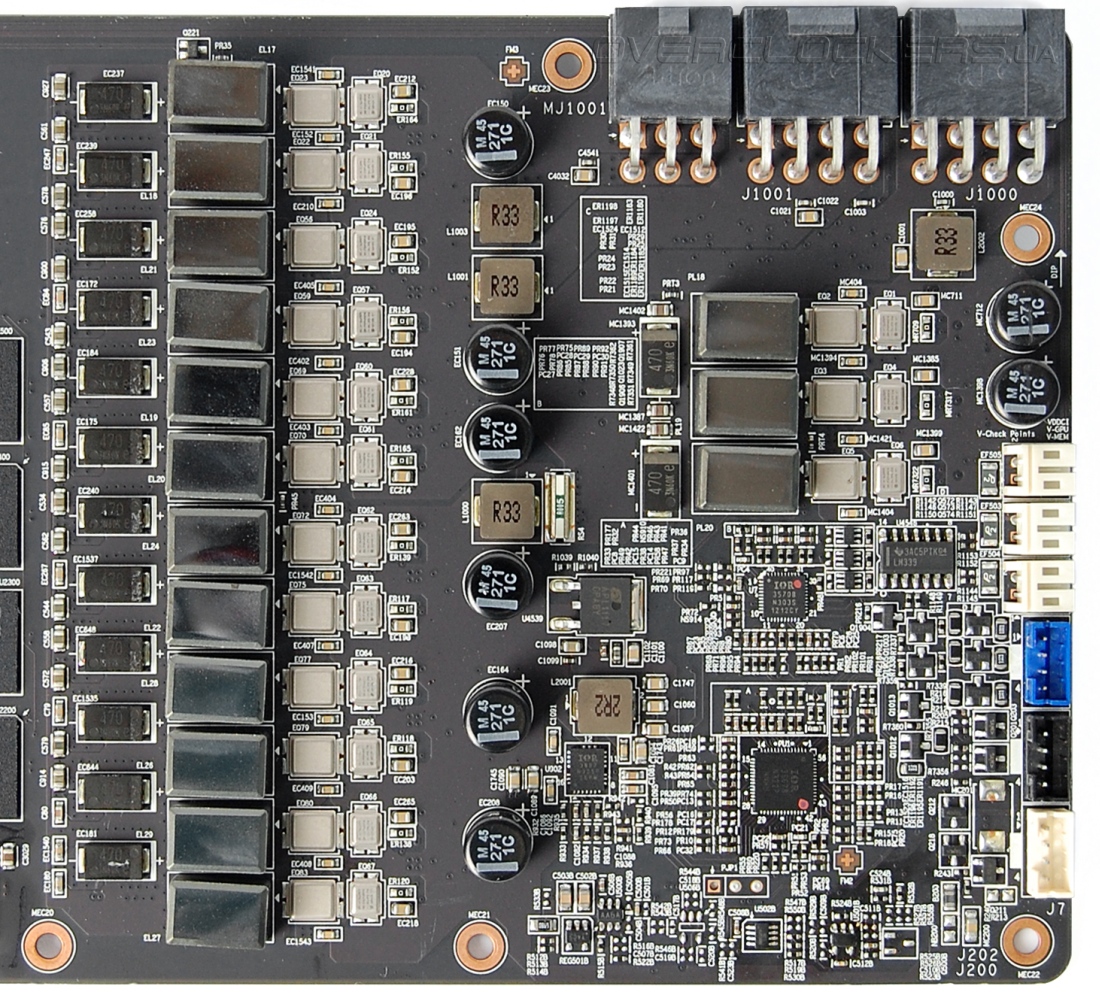

Lightning щеголяет 14 фазами питания. Память запитана строго от внешнего разъема без использования линий питания слота PCI-E. Два из трех внешних разъемов задействованы исключительно в питании графического процессора.
Непосредственно на GPU приходится 10 фаз, что в два раза больше стандартной конфигурации референсного Radeon R9 290X. Управляющие функции возложены на контроллер IR 3567B.

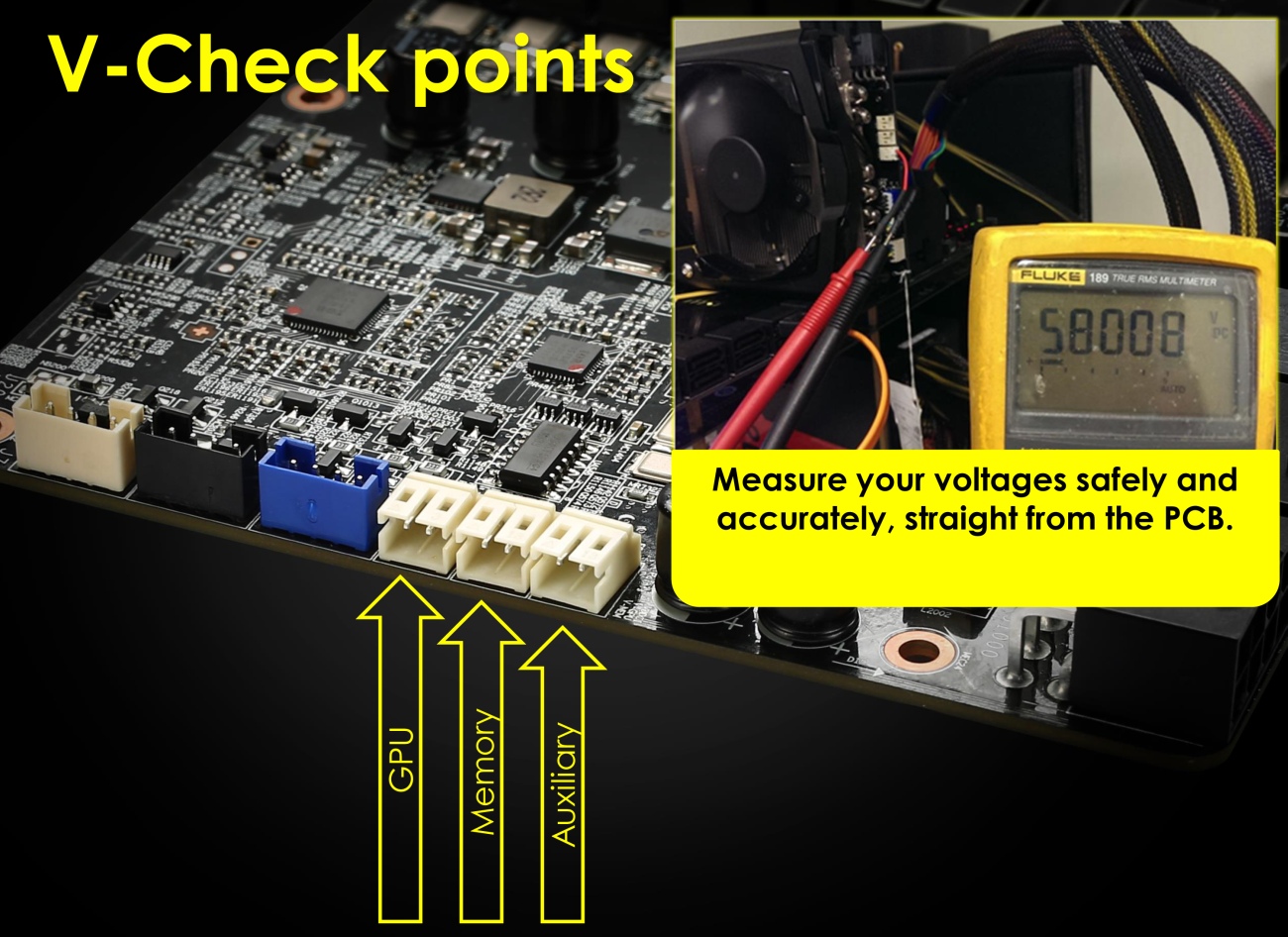

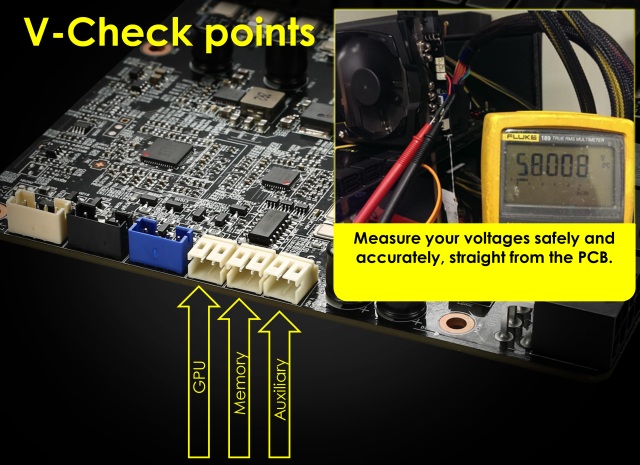

В боковой части платы имеются разъемы V-Check Points для физического контроля напряжений при помощи измерительной аппаратуры. К разъемам подключаются переходники из комплекта, у которых имеются гнезда под щупы приборов.

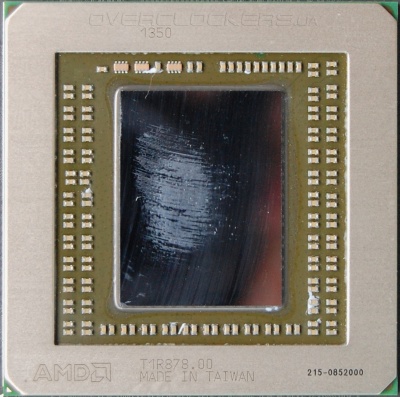

Графический кристалл не имеет никаких надписей. Вся маркировка нанесена на рамку.

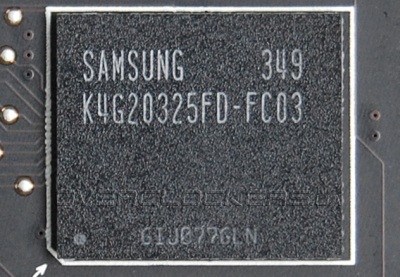

Четыре гигабайта памяти набраны 16 микросхемами Samsung K4G20325FD-FC03. У N780 Lightning была проблема с использованием разных чипов памяти, партии с Elpida не радовали разгоном. В данном случае такого не будет. Для MSI R9 290X Lightning специально идет отбор быстрых микросхем, а их конфигурирование и оптимизация настроек произведена непосредственно инженерами AMD. В результате нам обещают самые высокие частотные показатели в сравнении со всеми другими Radeon R9 290X.

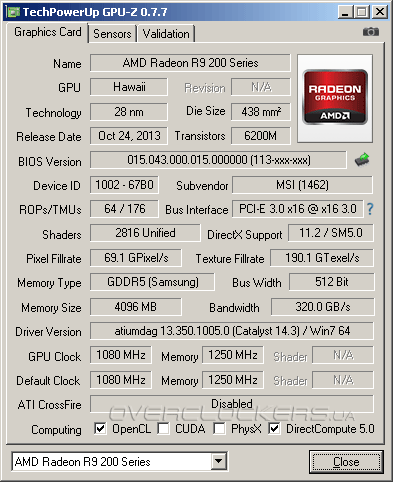

С рекомендованных частот 1000/5000 МГц данная карта разогнана производителем до 1080/5000 МГц. С учетом того, что 1100 МГц по ядру даже на ASUS R9290X-DC2OC-4GD5 давались с трудом, то заводская частота в 1080 МГц для столь горячего процессора кажется довольно высоким значением.
ASIC Quality данного экземпляра 75,9%.

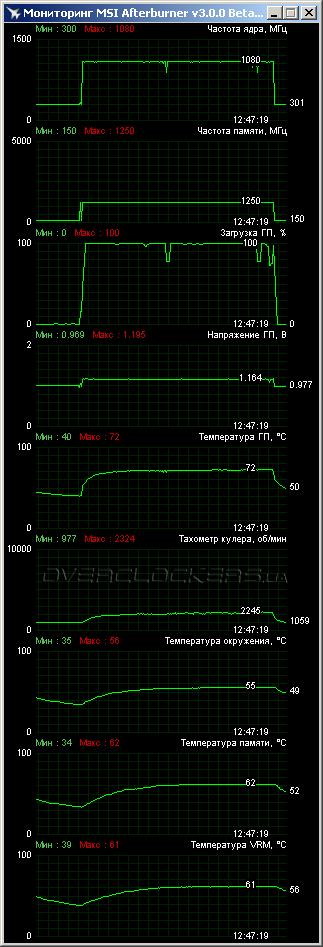

В номинале при непрерывной нагрузке Unigine Valley benchmark на протяжении 13 минут температура GPU не превысила 72 °C при 24 °C в помещении. Великолепный показатель для частоты 1080 МГц. Напомним, что для референса нормальная рабочая температура 92–94 °C. Видеоадаптер ASUS R9290X-DC2OC-4GD5 грелся до 88 °C в аналогичных условиях. При этом просадки по частоте минимальны, а в более простых играх их не было вовсе.
Согласно показаниям MSI Afterburner скорость вращения вентиляторов достигала уровня 2200–2300 об/мин. Уровень шума средний. При желании можно понизить обороты и снизить шум. Судя по итоговым температурам потенциал для этого имеется.
У Lightning расширенные возможности по мониторингу температур. Кроме данных по нагреву ядра есть возможность отслеживать температуру памяти и блока VRM. Расширены и функции по управлению напряжением. Кроме GPU для ручного контроля доступно напряжение на памяти и PLL. Традиционно имеется дополнительный LN2 BIOS с расширенными возможностями и оптимизацией под экстремальный разгон при сверхнизких температурах. В LN2 BIOS отключен температурный лимит, защита от высокого напряжения и т.п.
Во время испытания на разгон я столкнулся с неприятным моментом. На последнем видеодрайвере отсутствовала возможность ручной регулировки скорости вращения вентиляторов. Но она гарантирована работает на старом WHQL-драйвере. Откатываться на старое программное обеспечение не стали, использовав дополнительный обдув при помощи внешнего вентилятора. Хотя и без такого вспомогательного средства карта неплохо справлялась с повышенными частотами и сама повышала обороты. После долгих испытаний удалось пройти все тесты при частотной конфигурации 1180/6320 МГц. Показатели для воздушного охлаждения действительно рекордные. Это первый экземпляр Radeon R9 290X, легко преодолевший рубеж в 1100 МГц. Да и результаты памяти тоже выдающиеся, ведь более 6 ГГц на картах такой серии ранее не удавалось выжать.

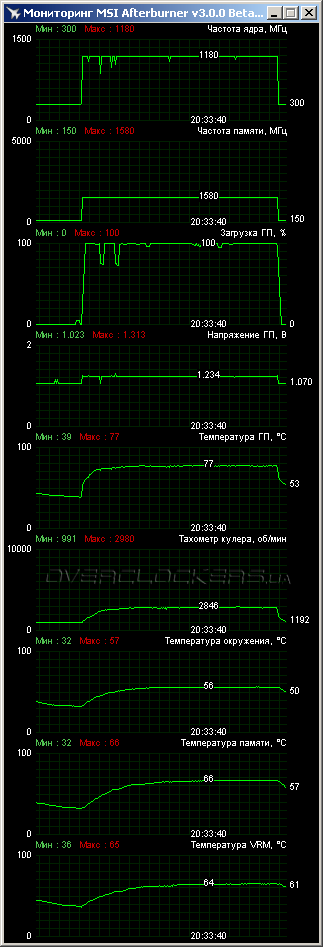

При таких частотах Lightning легко выдержал 13 минут в Unigine Valley benchmark даже без внешнего обдува. Конечно, шум был высокий. Температура ядра не превысила 77 °C. Напряжение было повышено на 60 мВ.

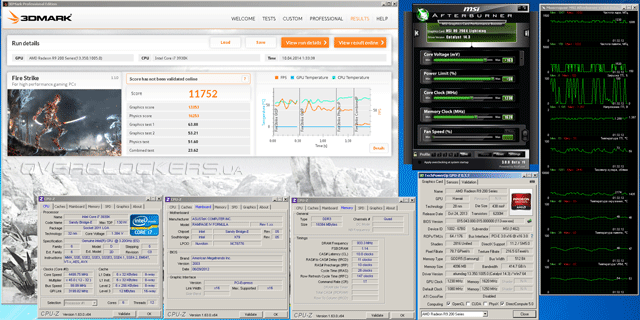

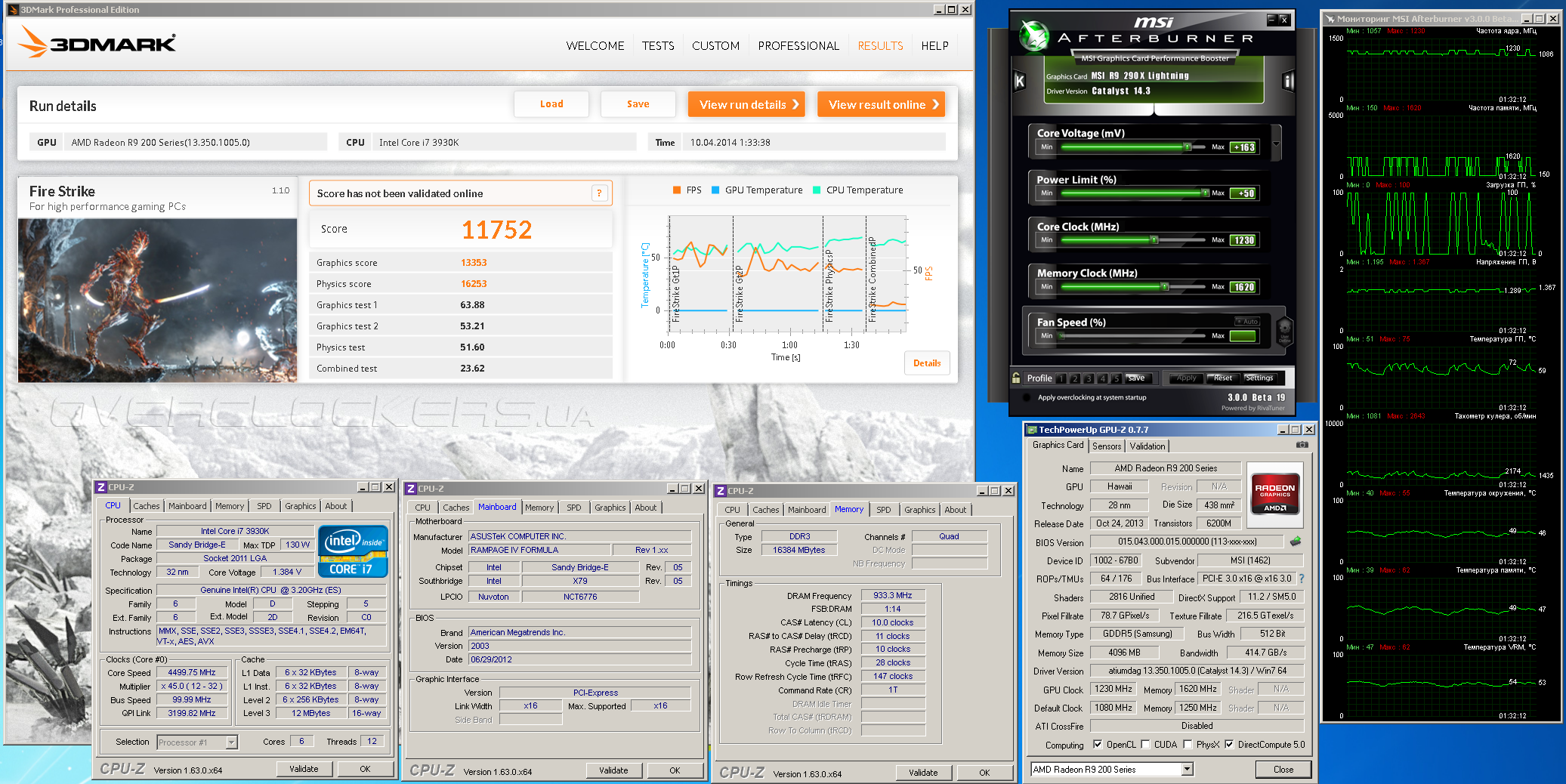

Но это, конечно, не весь потенциал. Пройти 3DMark Fire Strike удалось при частотах 1230/6480 МГц.
Столь высокие показатели даже при простом разгоне «на воздухе» позволяют говорить о большом потенциале и для экстремального разгона.
