ASUS GTX960-DC2OC-2GD5-BLACK
Видеокарта поставляется в крупной коробке стандартного для ASUS дизайна.
Комплект поставки:
- переходник DVI/D-Sub;
- диск с программным обеспечением;
- инструкция.
Внешнее исполнение оправдывает название. Плата, радиатор, кожух и вентиляторы — все в черном цвете, даже тепловые трубки. Общую цветовую гамму нарушают только красные вставки на корпусе, которые смотрятся весьма органично.
Задняя сторона накрыта перфорированной металлической пластиной. На выдающейся боковой площадке размещен разъем для SLI.
В углу размещается один восьмиконтактный разъем питания, развернутый защелкой вверх. Такое положение упрощает подключение соответствующего кабеля и не требует делать вырез в радиаторе под разъемом.

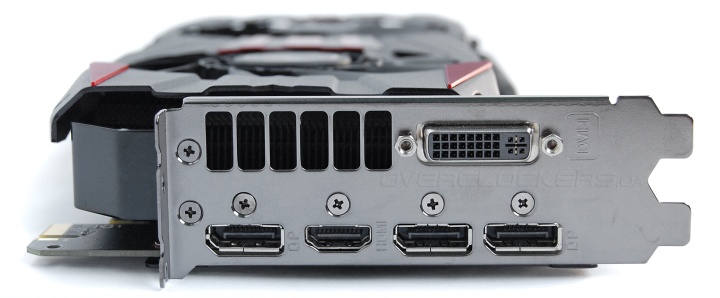

Набор интерфейсных разъемов стандартен: три DisplayPort, один HDMI и DVI.
Система охлаждения внушительная. Под кожухом скрывается большой радиатор c пятью тепловыми трубками. Причем одна из трубок рекордного диаметра 10 мм. По габаритам и конструкции кулер копирует охлаждение топовой видеокарты ASUS MATRIX-GTX980-P-4GD5, что само по себе звучит, как лучший комплимент для рассматриваемой модели.
Пять трубок плотно подогнаны друг к другу в основании кулера. Осуществляется прямой контакт с поверхностью графического кристалла.
Вентиляторы расположены в нишах, которые разделены подъемами радиатора. Таким образом задействован весь свободный объем под увеличение площади рассеивания. Система крепления вентиляторов занимает минимум места, чтобы не мешать потоку воздуха.
Оба вентилятора диаметром 100 мм, но разной формы. В правой части видеокарты расположен вентилятор классической конструкции, а в левой части гибридная модель, напоминающая одновременно осевые и радиальные версии. Лопасти по внешней окружности создают нисходящих поток, а «лопатки» внутри кольца прогоняют воздух через боковые секции. Такой вентилятор частично обеспечивает и выдув воздуха за пределы корпуса через вентиляционные отверстия на задней панели.
У силовых компонентов узла питания имеется свой ребристый радиатор. Сбоку, к плате, прикручено ребро жесткости.
Задняя пластина не является теплоотводом, она укрепляет общую конструкцию и защищает поверхность текстолита от внешних воздействий.
Печатная плата крупная, но пустовата. Зато при таких габаритах явно не экономили на проводниковых слоях. А тепловая нагрузка при таких больших размерах будет распределяться по плате более равномерно. Микросхемы памяти распаяны с двух сторон.
Процессор запитан от четырех фаз под управлением контроллера uP1608TK. Питание памяти GDDR5 однофазное.
Кристалл GM206-300-A1 расположен на подложке без защитной рамки. Два гигабайта памяти набраны четырьмя чипами Samsung K4G41325FC-HC28.

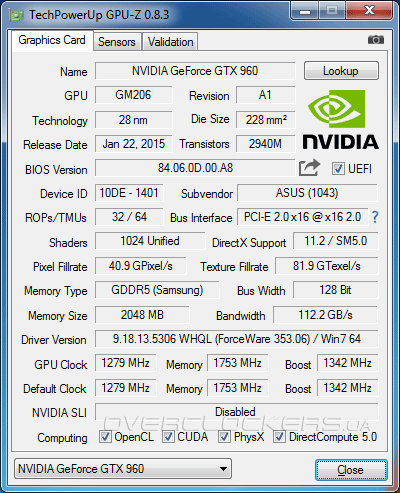

ASUS GeForce GTX 960 Black Edition может похвастать внушительным заводским разгоном ядра при сохранении стандартной частоты памяти в 7012 МГц. Базовая частота GPU на уровне 1279 МГц при официальном среднем Boost Clock 1342 МГц.

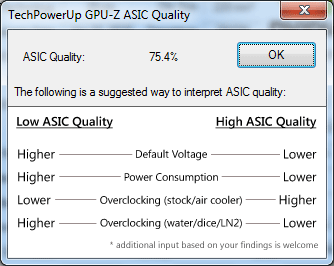

ASIC Quality данного экземпляра равен 75,4%.

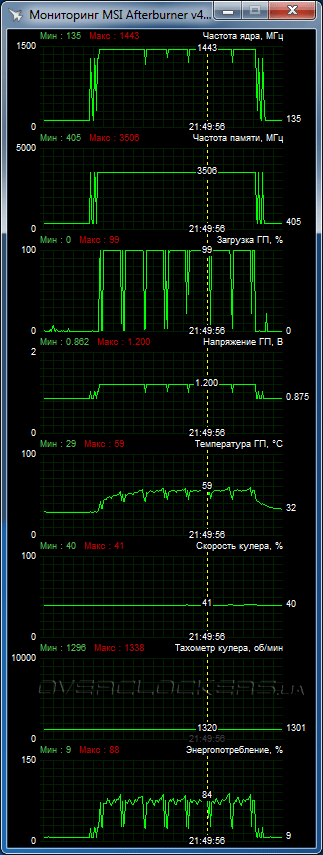

Установка системы охлаждения от более мощных видеокарт привела к ожидаемому результату. При игровой нагрузке ядро грелось лишь до 57–60 °C при температуре внутри помещения на уровне 25 °C. При этом вентиляторы вращались на минимальной скорости 1300 об/мин с редкими отклонениями на 1% в большую сторону. Показатели отличные. Для полного счастья не хватает только полного их отключения в 2D-режиме, тем более что с таким радиатором это было бы полностью оправдано. На левом графике ниже отображены данные мониторинга в Battlefield 4 и Far Cry 4, справа — в игре Thief.
Реальная частота Boost постоянно держалась на пиковом уровне 1442 МГц. Это одно из самых высоких значений частоты у серийных видеокарт. Более внушительный Boost только у Gigabyte GV-N960G1 GAMING-2GD.

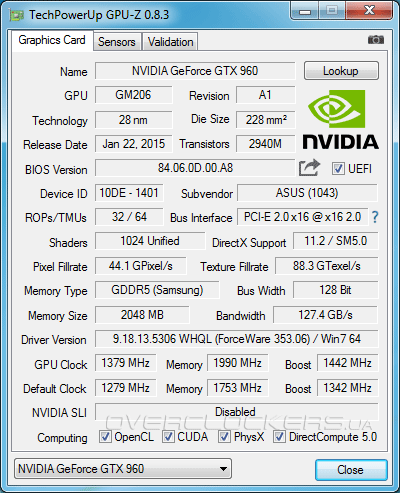

Разогнать ядро удалось на 100 МГц по базовой частоте относительно номинала. Результат был достигнут при стандартном напряжении. Программные методы его регулировки реально не работали ни в MSI Afterburner, ни в фирменной утилите ASUS GPU Tweak. Память стабильно заработала на частоте 7962 МГц, далее проявлялись артефакты.

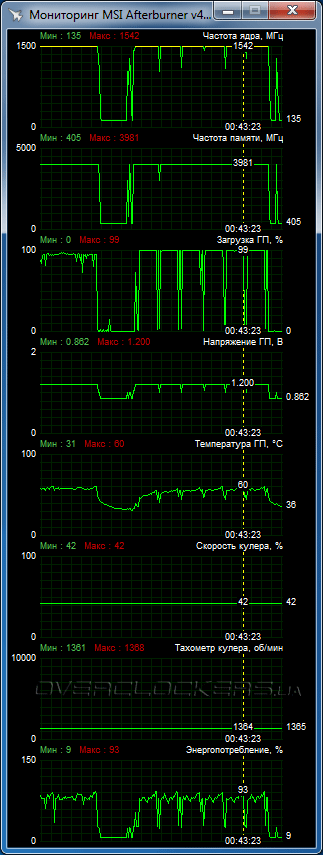

Итоговая частота Boost достигла стабильного уровня 1542 МГц, что является одним из лучших результатов среди всех ранее протестированных GeForce GTX 960, хотя и не рекордным. Отметим, что представители линейки Strix оказались чуть слабее по разгону GPU. А что касается памяти, то среди видеокарт ASUS лучшие результаты оказались внезапно у мини-версии.

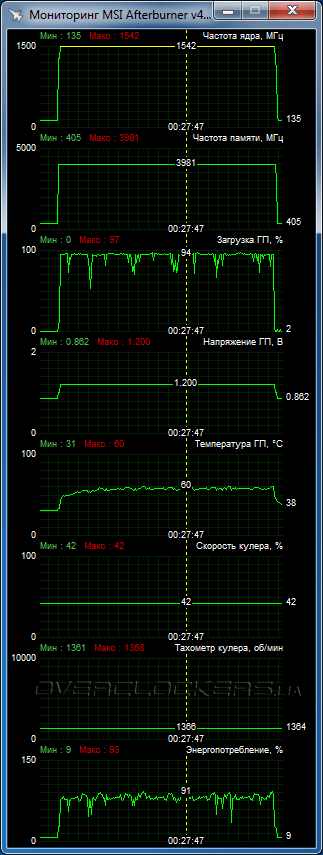

Минимальное повышение скорости вращения вентиляторов до уровня 1360 об/мин позволило удерживать рабочие температуры на начальном уровне. О шуме в таком режиме можно забыть. Характеристики тестируемых видеокарт
Рассмотренная видеокарта ASUS будет сравниваться с аналогом референсной версии GeForce GTX 960 и GeForce GTX 770 с рекомендованными частотами. Со стороны AMD конкурентами станут Radeon HD 7970 и Radeon R9 280X на базе GPU Tahiti, Radeon R9 285 и Radeon R9 380 на базе GPU Tonga/Antigua. Заодно добавим в сравнение ускоренную версию последней новинки AMD с заводским разгоном — ASUS STRIX-R9380-DC2OC-2GD5. В разгоне протестированы только 128-битные представители NVIDIA и конкурент на базе Antigua.
| Видеоадаптер | GeForce GTX 770 | ASUS GTX960-DC2OC-2GD5-BLACK | GeForce GTX 960 | ASUS STRIX-R9380-DC2OC-2GD5 | Radeon R9 380 | Radeon R9 285 | Radeon R9 280X | Radeon HD 7970 |
| Ядро | GK104 | GM206 | GM206 | Antigua | Antigua | Tonga | Tahiti | Tahiti |
| Количество транзисторов, млн. шт | 3500 | 2940 | 2940 | 5000 | 5000 | н/д | 4313 | 4313 |
| Техпроцесс, нм | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| Площадь ядра, кв. мм | 294 | 228 | 228 | 366 | 366 | н/д | 352 | 352 |
| Количество потоковых процессоров | 1536 | 1024 | 1024 | 1792 | 1792 | 1792 | 2048 | 2048 |
| Количество текстурных блоков | 128 | 64 | 64 | 112 | 112 | 112 | 128 | 128 |
| Количество блоков рендеринга | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
| Частота ядра, МГц | 1045–1085 | 1279–1342 | 1126–1178 | до 990 | до 970 | до 918 | 1000 | 925 |
| Шина памяти, бит | 256 | 128 | 128 | 256 | 256 | 256 | 384 | 384 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 7010 | 7010 | 7010 | 5500 | 5500 | 5500 | 6000 | 5500 |
| Объём памяти, МБ | 2048 | 2048 | 2048 | 2048 | 2048 | 2048 | 3072 | 3072 |
| Поддерживаемая версия DirectX | 11.1 | 12 | 12 | 12 | 12 | 12 | 11.1 | 11.1 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Уровень TDP, Вт | 230 | н/д | 120 | 190 | 190 | 190 | 250 | 250 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
- кулер: Thermalright Venomous X;
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
- память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
- системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
- дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 7 Ultimate SP1 x64;
- драйвер GeForce: NVIDIA GeForce 353.06;
- драйвер Radeon R9 380: AMD Catalyst 15.15 beta;
- драйвер остальных Radeon: AMD Catalyst 15.5 beta.
При помощи прибора Cost Control 3000 в этих и других приложениях (Assassin’s Creed: Unity, Far Cry 4, Ryse: Son of Rome, Thief, Total Wat: Attila, War Thunder) проводились измерения электрической мощности, которую потребляет вся система в сочетании с каждой видеокартой. На итоговой диаграмме приведен средний результат.
Результаты тестирования
Assassin’s Creed: Unity
В Assassin’s Creed все видеокарты с 2 ГБ показывают близкие результаты. Но все равно стоит отметить небольшое преимущество ASUS Black Edition относительно конкурентов Radeon R9 285/380 и GeForce GTX 770. В разгоне отрыв от Radeon R9 380 только усиливается. Более высокая частота ядра не дает преимуществ относительно другой разогнанной версии GeForce GTX 960 с быстрой памятью.
Battlefield 4
Около 5% выигрывает ASUS относительно референса в Battlefield 4. При этом герой обзора демонстрирует уверенный отрыв от 256-битных соперников AMD и даже немного обходит старого флагмана Radeon HD 7970 с 384-битной шиной. Разгон придает ускорение в 10–11%, позволяя обогнать GeForce GTX 770 и другую форсированную версию GeForce GTX 960 с более высокой частотой GDDR5.
Dragon Age: Inquisition
ASUS выигрывает до 7% относительно референсной версии GeForce GTX 960 и уступает лишь 4–5% более мощному GeForce GTX 770. В номинале удается обойти Radeon HD 7970 при минимальном отставании от Radeon R9 285. Прирост при разгоне на уровне 9%.
Dying Light
Немногим более 5% выигрывает герой обзора у референса в Dying Light. По минимальному fps он оказывается лучше всех участников, а по среднеигровому показателю незначительно уступает GeForce GTX 770. Видеоадаптер хорошо реагирует на повышение частоты памяти, увеличивая свои результаты при разгоне на 9–11%.
Far Cry 4
Хорошие результаты у ASUS в Far Cry 4. Преимущество над референсом около 7% и показатели на уровне лучшего представителя AMD — Radeon R9 280X. Разгон придает ускорение 8–10%, что позволяет добиться крошечного перевеса над GeForce GTX 770 с заводскими частотами.
Grand Theft Auto 5
В GTA 5 рассматриваемый видеоадаптер занимает второе место после GeForce GTX 770 с небольшим преимуществом относительно Radeon R9 280X. Новичок AMD, Radeon R9 380, проигрывает из-за нестабильной производительности и резких просадок fps до катастрофического уровня. Причина в высоких требованиях к памяти. GeForce с такими критическими режимами при небольшом объеме видеобуфера справляется лучше.
Metro: Last Light
В стандартном бенчмарке Last Light наш ASUS быстрее референса на 7%, обгоняя лучших представителей AMD на 4–5%. Минимальная разница с GeForce GTX 770. Разгон обеспечивает ускорение еще на 9%
Project CARS
Графические решения NVIDIA обеспечивают лучшие результаты в данной игре. ASUS Black выигрывает около 5% у референса, обходя даже GeForce GTX 770. Отрыв от представителей AMD внушительный, особенно сильно отстают старички на базе GPU Tahiti.
Ryse: Son of Rome
Расстановка сил кардинально меняется в Ryse. Вперед выходят видеокарты AMD. ASUS GTX960-DC2OC-2GD5-BLACK дышит в спину GeForce GTX 770, а при разгоне лишь нагоняет Radeon R9 380 с заводскими частотами.
The Witcher 3: Wild Hunt
Третий «Ведьмак» показывает заметную дифференциацию между решениями прошлого и нового поколения, как среди графических ускорителей AMD, так и среди NVIDIA. ASUS Black на 8% быстрее референса и на 7–8% лучше GeForce GTX 770. Он уверенно обходит 384-битные Radeon, но не дотягивает до решений на базе более прогрессивного GPU Antigua. Компенсировать отставание от Radeon R9 380 с заводскими частотами помогает разгон до 1379–1542/7962 МГц.
Thief
В Thief по минимальному fps рассматриваемый ASUS незначительно выигрывает у Radeon R9 380, существенно уступая по среднему показателю. В активе конкурента AMD еще имеется поддержка Mantle, которая обеспечивает дополнительный выигрыш в быстродействии. Разгон позволяет ускорить ASUS на 8–9%.
Total War: Attila
До 10% разницы между референсом и ASUS в Attila. Заводской разгон изначально обеспечивает ASUS самые высокие показатели в этой самой красивой современной стратегии. Отрыв от Radeon R9 380 на уровне 7–11%. Radeon R9 280X проигрывает 9-10%. Разгон позволяет повысит результаты еще на 8%.
War Thunder
У ASUS близкие результаты с Radeon R9 280X, но видеоадаптеры на базе GPU Antigua/Tonga оказываются производительнее. GeForce GTX 770 быстрее только по среднему fps. Разгон ускоряет ASUS на 8–9%.
3DMark 11
Заводской разгон обеспечивает преимущество в 10% относительно обычной версии GeForce GTX 960 и отставание 5% от GeForce GTX 770. Radeon R9 380 слабее почти на 16%, Radeon R9 280X проигрывает 11%.
3DMark Fire Strike
Традиционно мы используем профили Extreme в 3DMark, что в данном случае подразумевает разрешение 2560x1440. Для соблюдения преемственности проведены тесты и в 1920x1080.
Расстановка сил в пользу AMD. ASUS теперь выигрывает только у Radeon HD 7970, не дотягивая до Radeon R9 285/380. Хотя разгон позволяет выйти на уровень ASUS STRIX-R9380-DC2OC-2GD5 с заводскими частотами.
Энергопотребление
По экономичности GeForce GTX 960 вне конкуренции. В разгоне ASUS потребляет меньше напарника по серии, что связано с отсутствием софтвольтмода.
Выводы
Видеокарта ASUS GTX960-DC2OC-2GD5-BLACK предлагает пользователю сочетание высокого заводского разгона с мощной системой охлаждения. Одна из самых быстрых заводских версий GeForce GTX 960 демонстрирует заодно и очень низкие рабочие температуры, что не удивительно при использовании кулера от более мощных и горячих видеокарт. Все это дополняется шикарным внешним видом с солидным черным стилем. Если вам и этого мало, то ASUS порадует еще хорошим разгоном, который легко реализуется в начальном тихом режиме работы. Настоящая премиум-версия видеокарты среднего уровня, у которой может быть только один минус — более высокий ценник в сравнении с другими предложениями на рынке. Зато даже самый требовательный пользователь окажется удовлетворенным рабочими характеристиками и возможностями данной модели.
