Эффективные системы охлаждения, которые пользователь должен был собирать сам из готовых комплектующих, появились около десяти лет назад. Энтузиасты могли оснастить водоблоками не только процессор, но и прочие компоненты, включая чипсет, модуль VRM и даже видеокарты с накопителями. Жидкость, уносящая тепло циркуляционным насосом от греющихся элементов системы, охлаждалась в итоге парой-тройкой крупных тихоходных вентиляторов, что позволяло снизить уровень шума ПК. И если для материнских плат давно не требуется усиленного охлаждения, то мощные графические акселераторы всегда отличались горячим нравом и в этом плане ничего не меняется.
Сейчас на процессор установить жидкостный охладитель не представляет никаких трудностей, но вот замена обычного кулера видеокарты на так называемей «фуллкавер» может иногда привести как к потере гарантии на устройство, так и к выходу карты из строя при неаккуратном монтаже. Поэтому некоторые производители стали предлагать видоадаптеры с предустановленным водоблоком или комбинированное решение, которое позволяет при отсутствии контура СВО спокойно пользоваться привычным воздушным охлаждением. Но есть ли смысл в подобных продуктах? На этот вопрос мы попробуем ответить, рассмотрев новинку в лице видеокарты ROG Poseidon GeForce GTX 1080 Ti 11GB Platinum Edition, стоящей на вершине модельного ряда компании ASUS.
ROG Poseidon GeForce GTX 1080 Ti 11GB Platinum Edition
Упаковка топового продукта серии ROG никогда не была скромной и наш случай не исключение. При желании в неё можно спрятать небольшой ноутбук. Лицевая сторона суперобложки гордо гласит «ROG Poseidon Platinum GTX 1080 Ti», на случай если вы забыли, что же всё-таки приобрели. Также тут размещены пометки о поддержке технологий DirectX 12, GameWorks, Ansel и VRWorks.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/01-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Обратная сторона обещает нам превосходное охлаждение, которое позволит уменьшить температуру на 5 градусов в стандартном режиме использования и на 30 при подключении системы водяного охлаждения. Кроме того, здесь указаны технические характеристики и расположение видеовыходов.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/02-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Под верхней панелью обложки кроется плитка изображений, описывающих фирменные особенности продукта: охлаждение, подсветка и программное управление.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/03-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Комплектацию нельзя назвать богатой, хотя это и стало нормой даже для продуктов высшего ценового диапазона. Владелец получит полный набор различных наклеек серии Republic of Gamers, диск с драйверами, буклет, повествующий о быстрой установке продукта, два переходника «2х6pin/8pin» для блока питания, а также две стяжки-липучки для прокладки проводов. Хотелось бы, конечно, видеть несколько переходников HDMI–DisplayPort или схожих с ними, но не судьба.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/04-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Теперь же нашему взору представляется сам адаптер ROG Poseidon 1080 Ti, имеющий внушительные размеры, в том числе благодаря своему водяному охлаждению.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/05-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Главной особенностью гибридного охлаждения ROG Poseidon является возможность работы как исключительно в «воздушном» режиме, так и при включении в контур СВО. Обдув обеспечивается двумя большими 100-мм вентиляторами, имеющими класс пылезащиты IP5X.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/06-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Обратная сторона видеокарты закрыта «бекплейтом» с подсвечивающимся логотипом ROG.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/39-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Защитную функцию пластина выполняет сполна, а вот рассеиванием тепла занята постольку поскольку. Производителю стоит обратить внимание на опыт, к примеру, компании EVGA, которая в последних продуктах организовывает теплоотвод и от обратной стороны видеочипа, и от памяти, и от зоны VRM.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/07-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Профиль видеокарты увеличен за счёт терминала с двумя стандартными СВО-портами для фитингов с резьбой G1/4. Порты сквозные, в комплекте поставляются две заглушки — это позволит развести трубки охлаждения любым удобным способом.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/08-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/09-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Также на торце ROG Poseidon находится особая зона RGB-подсветки Aura Sync, которую мы еще не видели ни у одного другого продукта серии.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/10-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Внутри расположено большое количество диодов, создающих видимость тоннеля, уходящего глубоко внутрь. Естественно, доступны все возможные настройки цветов, а также несколько режимов свечения: дыхание, вспышки, смена цветов, цветомузыка и смена цветов в привязке к температуре видеоядра.
За подключение питания отвечают два восьмиконтактных разъёма, размещённых на внешнем торце видеокарты.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/12-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Стоит обратить внимание, что рядом с портами питания находятся точки для замера напряжений. Приятно, что серия ROG не растеряла своих хадкорных оверклокерских элементов.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/13-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Вместо стандартного набора из трёх DisplayPort 1.4 и одного HDMI 2.0b, производитель решил установить по два DP и HDMI, а также добавить до сих пор актуальный DVI-D. Такая конфигурация упрощает подключение VR-гарнитур и не требует наличия дополнительных переходников.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/14-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Система охлаждения ROG Poseidon GeForce GTX 1080 Ti, как уже говорилось, гибридная и представляет собой эдакий сендвич из испарительной камеры с впрессованной в неё трубкой для прохода жидкости, радиатора, припаянного к испарительной камере, а также кожуха с вентиляторами. Такая компоновка, в идеале, должна позволить эффективно охлаждать видеокарту в обоих вариантах использования.
Испарительная камера, кроме самого видеоядра, контактирует с видеопамятью через напаянную пластину и термопрокладки. Небольшая теплосъемная пластина находится в зоне VRM и передаёт отведенное тепло на радиатор. Непонятно почему производитель не стал подводить канал для СВО и сюда, ведь элементы питания являются одним из основных источников нагрева. Две тепловые трубки призваны распределить тепло по всей площади радиатора. Пусть конфигурации охладителей с испарительной камерой обычно не несут большого количества тепловых трубок, теплопакет GeForce GTX 1080 Ti не мал и их могло бы быть больше.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/16-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Радиатор достаточно массивный, но он не выходит за габариты печатной платы, а значит, имеет площадь меньшую, чем, например, охладитель Strix.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/17-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Печатная плата нереференсного дизайна и идентична модели Strix GTX 1080 Ti. С одной стороны, это неплохо, ведь это топовая PCB с максимумом возможностей, а с другой стороны, мы привыкли, что модель с приставкой Platinum выделяется среди прочих продуктов.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/18-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Одиннадцать гигабайт GDDR5X видеопамяти набрано чипами компании Micron с маркировкой 7CA77 D9VRL. Место под двенадцатый чип пустует и напоминает о существовании карты Titan XP. Ну и сердцем этого монстра, конечно же, является видеочип GP102-350-K1-A1.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/19-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
За питание отвечают 12 фаз, из которых 10 работают с графическим ядром, а ещё две обеспечивают видеопамять.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/20-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Обратная сторона платы не несёт на себе особо примечательных элементов, потому заострять внимания на ней не будем.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/21-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
На боковом торце печатной платы, кроме коннекторов для собственного охлаждения и подсветки, присутствует также колодка для подключения внешней RGB-диодной ленты и еще два четырехконтактных порта для подключения вентиляторов. Таким образом, ROG Poseidon Platinum GTX 1080 Ti позволит создать своеобразную экосистему за счёт возможностей своего программного обеспечения, привязав дополнительную подсветку и вентиляторы к своему режиму работы.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/22-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Видеокарта имеет несколько частотных профилей, которые переключаются через утилиту ASUS GPU Tweak II. Стандартный режим именуется Gaming Mode и предусматривает базовую частоту ядра 1594 МГц и Boost Clock 1708 МГц. Наш экземпляр изначально работал в режиме OC Mode. Заявленные производителем частоты в режиме OC составляют 1620–1733 МГц. Реальная же частота графического ядра в стоке и при воздушном охлаждении составила 1911 МГц и 5508 МГц для видеопамяти. Вентиляторы при этом раскручивались до 67%, что согласно тахометру, составило 1613 об/мин. Температура стабилизировалась на отметке 75 °C, что согласитесь не мало. Да, это почти на 10 градусов меньше чем у референсной модели, но тихой даже в стоке видеокарту не назвать.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/23-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Разгон и поднятие TDP лимита до 120% позволили достичь стабильных частот в 1987/6107 МГц. Температура при этом увеличилась до 79 °C, а обороты кулера достигли 77%, то есть 1833 об/мин. Такой режим использования вряд ли будет комфортным или даже приемлемым для любителей тишины.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/24-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Включение ROG Poseidon GeForce GTX 1080 Ti 11GB Platinum Edition в контур водяного охлаждения кардинально изменило сложившуюся картину. Частота ядра в стоковом режиме составила 2000 МГц, что почти на сотню больше воздушного режима. При этом температура ядра составила всего 50 °C, а воздушный кулер даже не соизволил включиться.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/25-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Учитывая частоты в стоке, говорить о разгоне становится всё сложнее. Удалось достичь частоты 2091 МГц, но пакет Time Spy из бенчмарка 3DMark упорно отказывался проходить успешно, несмотря на то, что все остальные тестовые приложение не выявили никаких проблем. Но, справедливости ради, пришлось опустить частоту видеоядра до абсолютно стабильных 2038 МГц, частота памяти составила 6107 МГц. Температура при этом выросла всего на два градуса — до 52 °C, а вентиляторы продолжали молчать, ведь они подключаются только по достижению отметки в 55 градусов по Цельсию.
![ROG-POSEIDON-GTX1080TI-P11G-GAMING](/video/asus-rog-poseidon-gtx1080ti-p11g-gaming/26-asus-rog-poseidon-gtx1080ti-p11g-gaming.jpg)
Отметим, что, начиная с 9-й серии и до сих пор, разгонный потенциал видеокарт NVIDIA зависит от удачности конкретного экземпляра чипа и в меньшей степени от рабочих температур, но никак не от количества фаз или усиленной элементной базы.
Тестирование
Сразу хочу отметить, что нашей целью было не столько проверить производительность конкретной модели, сколько определить эффективность гибридного охлаждения ROG Poseidon в обоих режимах работы, а также выяснить насколько сильно влияет жидкостное охлаждение на шумовые характеристики, нагрев, и общую производительность.
Тестовый стенд:
- процессор: Intel Core i7-4790K (4 ГГц, 8 МБ);
- материнская плата: MSI Z97 MPower (Intel Z97);
- оперативная память: Samsung M378B5173BH0-CH9 (4x4 ГБ, 2133 МГц);
- накопители: Plextor M5Pro 128Gb (системный), Crucial M500 960Gb (хранилище тестовых приложений);
- блок питания: Seasonic SS-1000XP (1000 Вт);
- монитор: Монитор ASUS PA238Q (1920х1080, 23″).
Конфигурация СВО:
- процессорный водоблок: EK Water Blocks EK-Supremacy - Acetal + Nickel
- радиатор: Watercool MO-RA3
- помпа: Aquacomputer D5;
- топ: Aquacomputer pump adaptor;
- резервуар: Aquacomputer Aqualis;
- шланги: Masterkleer tubing PVC 16/10mm (3/8″ID) UV-reactive white + EK-Tube ZMT Matte Black 16/10mm (6 метров);
- вентиляторы: 9 х Phanteks 140mm x 25mm UFB Bearing (PH-F140SP-BK).
Тестирование проводилось исключительно в играх со встроенным бенчмарком для максимальной наглядности и объективности результатов, в разрешении 2560х1440 с помощью активной технологии NVIDIA DSR. Температура окружающей среды составляла 23 °C.
Результаты тестирования
Для максимальной наглядности сравним относительно тихий режим работы ROG Poseidon GeForce GTX 1080 Ti в стоковом режиме с воздушным охлаждением и его же производительность, но уже при полной бесшумности и разгоне «под водой».

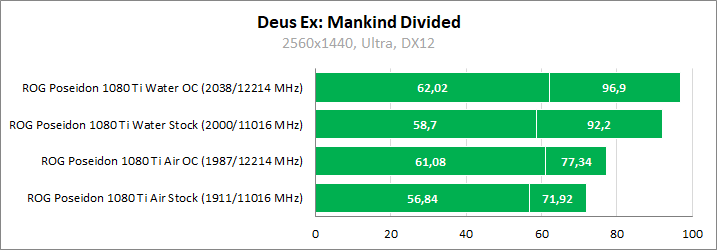

Deus Ex: Mankind Divided
Весьма внушительные 9% разницы в среднем fps, при этом мы сравниваем даже не разные видеокарты! Несмотря на отсутствие плавающей частоты, разница в максимальных fps достигла целых 34%. Это не особо показательно и скорей просто является особенностью игры, отрендерившей несколько раз очень много кадров в таких комфортных условиях.

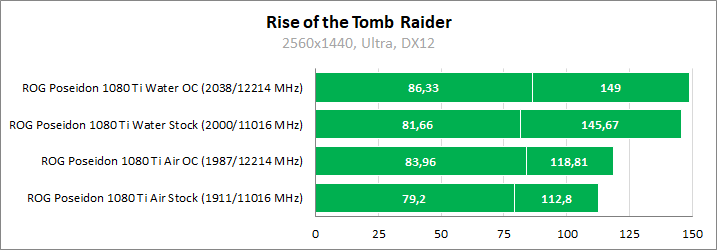

Rise of the Tomb Raider
Всё те же 9% отрыва по среднему показателю кадров в секунду и такой же отрыв по максимальному fps. Возможно, сказывается родство разработчиков, ведь в обоих проектах участвовала Eidos Montreal.

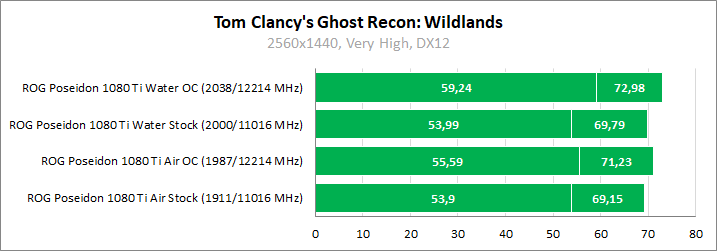

Tom Clancy's Ghost Recon: Wildlands
Разница в этом проекте сохранилась и составляет по-прежнему 9% между показателями fps у ROG Poseidon в стоке на воздухе и в разгоне на воде. Отрыв по максимальному fps не так велик и составляет 5%. При этом необходимо заметить, что разница в показателях между режимами разгона на воздухе и при подключенной СВО всего 5%, но вот уровень комфортности разниться очень сильно.

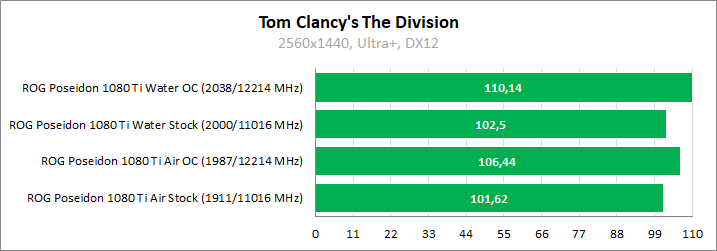

Tom Clancy's The Division
Все результаты очень стабильны, в этом игровом бенчмарке разрыв сохранился на том же уровне – 8,4%.

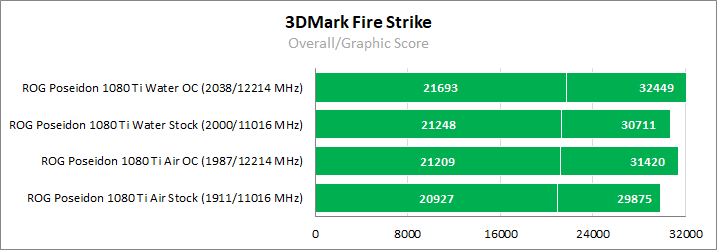

3DMark Fire Strike
Преимущество разгона в контуре водяного охлаждения сохранилось и составило 8,6%, что очень близко к игровым тестам.

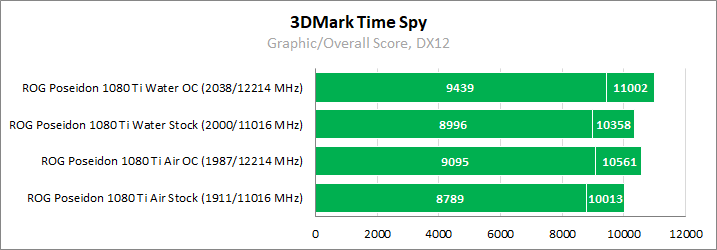

3DMark Time Spy
Сложный бенчмарк, который предъявил самые жесткие условия к стабильности нашего максимального разгона. Но показатель отрыва остался на том же уровне – 9% разницы между графическим счётом для наших режимов тестирования.
Выводы
Видеоадаптер ROG Poseidon GeForce GTX 1080 Ti 11GB Platinum Edition является очень интересным продуктом. Многие пользователи до сих пор в нерешительности замирают перед перспективой перевода своей игровой машины на полное водяное охлаждение, и их можно понять. Одним из немаловажных факторов является необходимость покупки водоблока полного покрытия для видеоадаптера, который, во-первых, имеет немалую стоимость, а во-вторых, в случае плат с нереференсным дизайном, подходит только для одной-двух моделей, и в-третьих, в отличие от остальных деталей СВО подлежит замене вместе с видеоадаптером. Кроме того, часто оказывается, что при последующей продаже видеоадаптера водоблок полного покрытия оказывается никому не нужен и просто остается «на память» владельцу.
ROG Poseidon GeForce GTX 1080 Ti позволяет разорвать этот порочный круг сомнений, ведь мы получаем полноценный работоспособный продукт, функционирующий в стандартном воздушном режиме, но при этом с одним отличием. При включении его в полноценный контур СВО происходит просто драматическое снижение температур на 20–25 градусов Цельсия! Более того, мы переходим из шумового разряда «можно играть в наушниках» в ту небольшую категорию людей, которые могут выдавить из видеокарты последнюю каплю производительности, при этом играя в абсолютной тишине. Даже несмотря на некую примитивность структуры водяного охлаждения в сравнении с полноценными водоблоками, её с головой хватает для эффективного охлаждения этого монстра.
Рассмотренный сегодня продукт продемонстрировал свои отличные качества и, безусловно, рекомендуется пользователям, которые только собираются переходить или уже перешли на кастомные системы водяного охлаждения – получите максимум производительности без малейших скидок и оговорок!
