Видеокарты NVIDIA на базе GPU GP104 остаются безальтернативными решениями в старшем ценовом сегменте. И мы продолжаем знакомство с интересными нереференсными моделями. Недавно в центре нашего внимания была карта ASUS ROG Strix GeForce GTX 1080. Теперь посмотрим, на что способна младшая версия ASUS Strix на базе GeForce GTX 1070.
Видеокарта ASUS поставляется в большой коробке с изображением новой системы охлаждения на три вентилятора и яркой цветастой надписью Strix.
Комплект поставки следующий:
- переходник питания с PCI-E 6-pin на PCI-E 8-pin;
- стяжки-липучки для проводов;
- диск с программным обеспечением;
- код с бонусами для игры World of Warships.

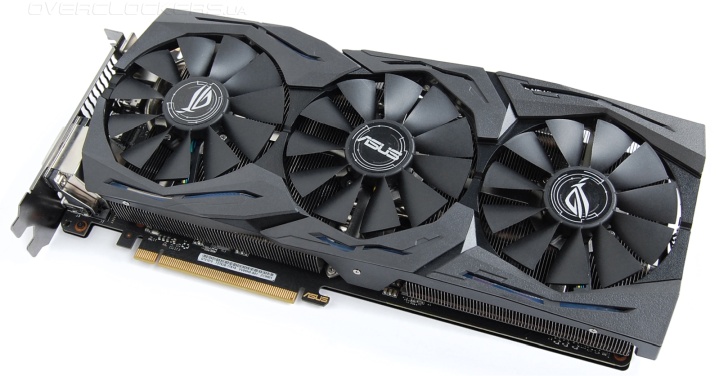

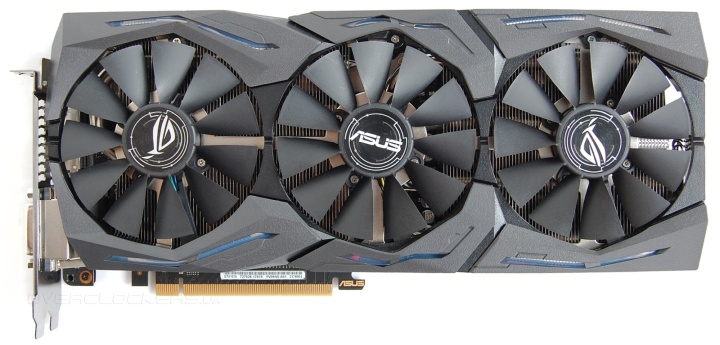

Внешне карта не отличается от старшей модели GeForce GTX 1080. Обе версии Strix выполнены в едином дизайне и используют идентичную систему охлаждения. Массивный кулер на три вентилятора сразу внушает уважение своими солидными размерами.
Не менее солидно выглядит радиатор с тепловыми трубками, который просматривается под кожухом. Весь объем по максимуму используется под радиатор, поэтому по бокам корпус лишь частично прикрывает его.
Задняя сторона платы защищена металлической пластиной с геометрическим рисунком. В зоне крупных элементов на плате есть прорези. В правой части располагается большой подсвечиваемый логотип.
Стилизованный логотип на задней стороне сочетается с подсветкой элементов на кожухе кулера. Подсветка многоцветная с возможностью тонкой настройки и световыми эффектами. Все это проиллюстрировано в видеоролике компании ASUS.
У рассматриваемого акселератора конфигурация разъемов на задней панели немного отличается от стандартной для GeForce GTX 1070/1080. Для удобства подключения устройств виртуальной реальности VR выведено два разъема HDMI вместо одного. Их дополняет пара разъемов DisplayPort и один DVI.

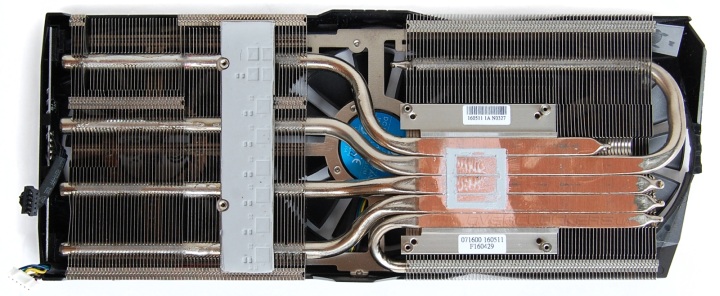

Конструкция системы охлаждения идентична той, что реализована в старшей модели. Используется пять тепловых трубок с технологией прямого контакта с графическим ядром. Четыре трубки большого диаметра 8 мм.
Радиатор набран из тонких пластин, которые сгруппированы в две секции. Вторая секция контактирует с элементами узла питания через специальную площадку. Таким образом, один радиатор отводит тепло от всех важных элементов на плате.

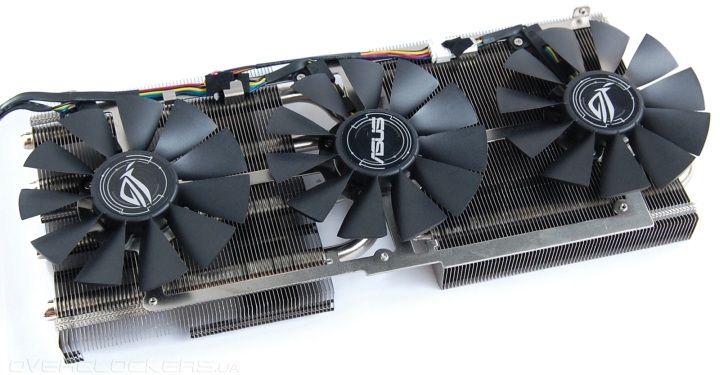

Три вентилятора диаметра 90 мм обеспечивают отличный обдув радиатора и платы.

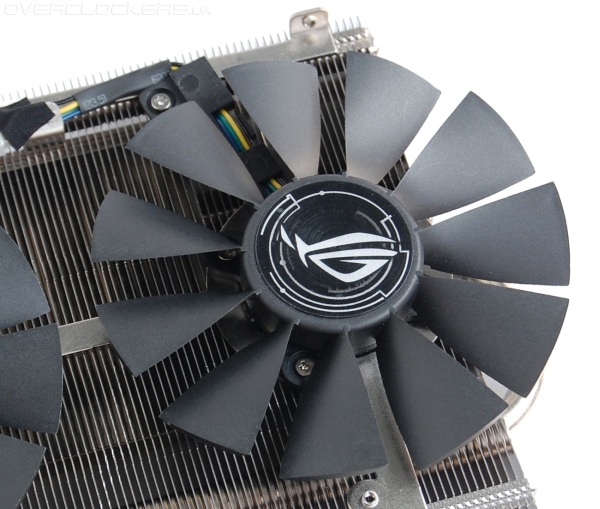

Вентиляторы с широкими большими лопастями. По краям у них есть дополнительный маленький «козырек», что позволяет усилить воздушный поток и давление
У микросхем памяти отдельная пластина для охлаждения, которая попутно является дополнительным элементом для придания жесткости и предотвращения изгиба текстолита. Эта пластина накрывает не все чипы, у некоторых половина поверхности открыта. Но обратите внимание, что даже «обнаженные» микросхемы имеют толстые термопрокладки, которые позволяют контактировать с трубками основного кулера. У GeForce GTX 1080 от ASUS таких прокладок не было.

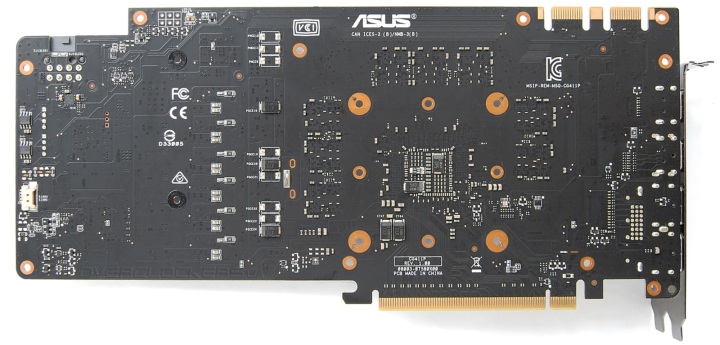

Видеокарта STRIX-GTX1070-O8G-GAMING выполнена по нереференсному дизайну, где за основу взята плата STRIX-GTX1080-O8G-GAMING.

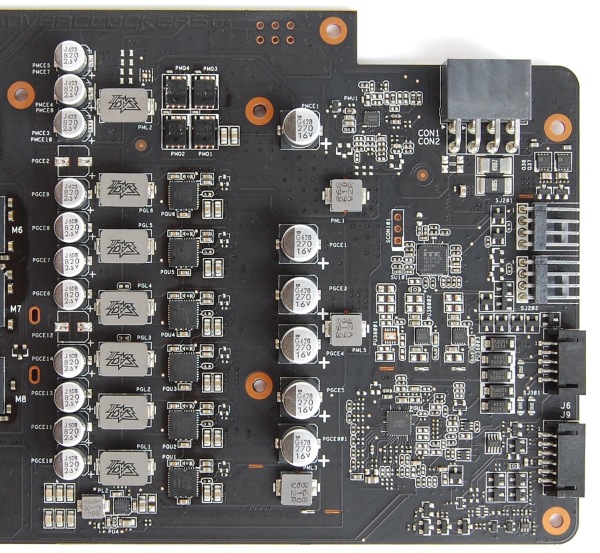

У рассматриваемой модели меньше фаз питания в сравнении со старшей версией. Графический процессор запитан от шести фаз, память GDDR5 от одной фазы. Внешнее питание подключается по 8-контактному разъему.
Процессор GP104-200-A1 имеет в своем активе 1920 потоковых процессоров и 120 текстурных блоков.
Восемь гигабайт памяти набраны микросхемами Samsung K4G80325FB-HC25.
Видеокарты Strix Gaming поддерживают несколько рабочих режимов. Наш экземпляр по умолчанию работает при базовой частоте 1658 МГц с Boost 1860 МГц, что соответствует профилю OC Mode. Розничные версии могут работать при частотах 1632/1835 МГц (Gaming Mode), что тоже очень высоко. К примеру, у MSI GTX 1070 Gaming X заводской разгон ниже. В обоих случаях частоты памяти соответствуют рекомендуемым спецификациям в 8 ГГц.

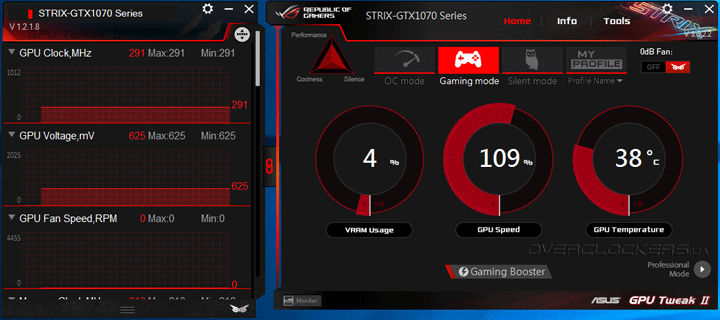

Переключение между профилями осуществляется через утилиту ASUS GPU Tweak. Программа предлагает простой интерфейс и расширенный вариант с детальными настройками параметров и широкими возможностями мониторинга. Кроме двух указанных профилей есть еще режим Silent, который согласно названию обеспечивает наименьший шум. При этом рабочие частоты GPU понижаются уровня 1608/1810 МГц.
Небольшая разница в частотах обуславливает минимальную разницу в температурно-шумовых характеристиках. Поэтому мы ограничились тестами в режиме OC Mode. В этом режиме реальная частота Boost была близка к 2000 МГц и даже достигает до 2038–2063 МГц во время кратковременных всплесков. В Metro: Last Light средняя частота ядра была ближе к 1974–1963 МГц, в Tom Clancy's The Division (правый скриншот) на уровне 2000 МГц. Пиковая температура 68–69 °C при 27 °C внутри помещения. Вентиляторы раскручивались до 1800–1880 об/мин, шум небольшой.
Стоит отметить, что карта ASUS ROG Strix GeForce GTX 1080 в аналогичных условиях показала чуть меньшие температуры и шум, хотя все должно быть наоборот. Возможно, это связано с некоторым разбросом рабочих параметрах GPU, и в данном случае кристалл реально выделяет больше тепла. Не исключено, что свое влияние оказывают микросхемы памяти, которые в младшей модели контактируют с кулером, а в старшей нет. Так что отдельные экземпляры видеокарт могут чуть отличаться в температурно-шумовых характеристиках. Но система охлаждения DirectCU III в любом случае достойно справится со своими задачами при невысоком шуме.
Видеокарта ASUS порадовала разгоном. Базовую частоту ядра удалось поднять на 75 МГц до 1733 МГц при Boost Clock 1935 МГц. Память смогла стабильно работать при значении 9456 МГц.
В Metro: Last Light реальный Boost держался в рамках 2012–2088 МГц, а в Tom Clancy's The Division мы получили стабильные 2088 МГц. при этом пиковые кратковременные значения достигали уровня 2126 МГц. Это один из лучших результатов разгона видеокарты на базе GP104 среди всех протестированных ранее, хотя разница с остальными моделями все равно небольшая. Упомянутая видеокарта от MSI в разгоне проиграла по всем параметрам — и по частоте ядра, и по частоте памяти.
Подняв скорость вентилятор примерно до 2100 об/мин, удалось добиться минимального повышения рабочих температур. Уровень шума при этом был еще приемлемым.
