Мы продолжаем знакомство с нереференсными GeForce GTX 1080 новой архитектуры Pascal. На очереди представитель ASUS из линейки игровых продуктов ROG Strix. Посмотрим, что может предложить покупателям видеоадаптер STRIX-GTX1080-O8G-GAMING, насколько эффективно охлаждение и разгон. Без долгих вступлений переходим к обзору.
ASUS ROG Strix GeForce GTX 1080 (STRIX-GTX1080-O8G-GAMING)
Видеокарта ASUS поставляется в большой коробке с изображением новой системы охлаждения на три вентилятора и яркой цветастой надписью Strix.
Комплект поставки следующий:
- переходник питания с PCI-E 6-pin на PCI-E 8-pin;
- стяжки-липучки для проводов;
- диск с программным обеспечением;
- код с бонусами для игры World of Warships.
Новый Strix получил не только новый GPU, но и обновленный дизайн. Ранее компания уже выпускала видеокарты с кулером на три вентилятора, в том числе семейство старших Radeon. STRIX-GTX1080-O8G-GAMING отличается от них. Причем даже по наружному осмотру видно, что речь идет не только о внешнем корпусе, но и о внутренней конструкции охладителя.

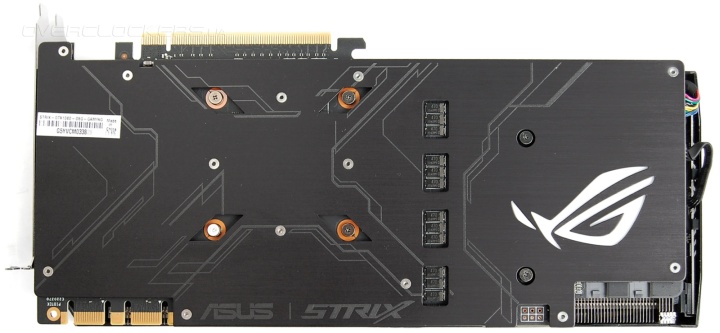

Обратная сторона закрыта металлической пластиной с геометрическим рисунком и прорезями под крупные элементы на плате. Тут же присутствует большой подсвечиваемый логотип ROG. В углу вместо одного разъема питания два — на 8 и 6 контактов.

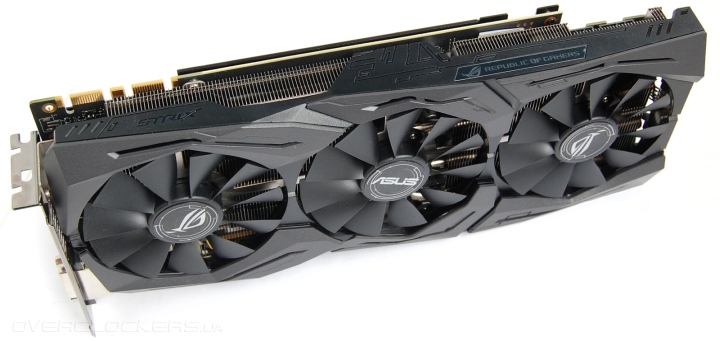

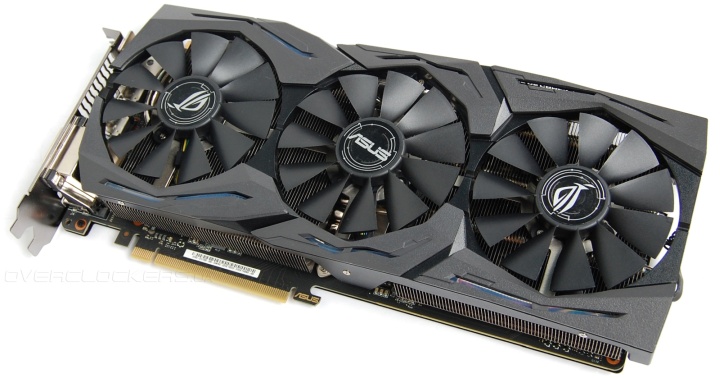

Массивная видеокарта достигает 30 сантиметров в длину. Это одна из самых крупных версий GeForce GTX 1080.
При этом доступный объем максимально эффективно используется для наращивания площади радиатора, который по бокам едва прикрыт кожухом. Даже когда берешь карту в руки, ощущается приятная тяжесть от массивного охлаждения.

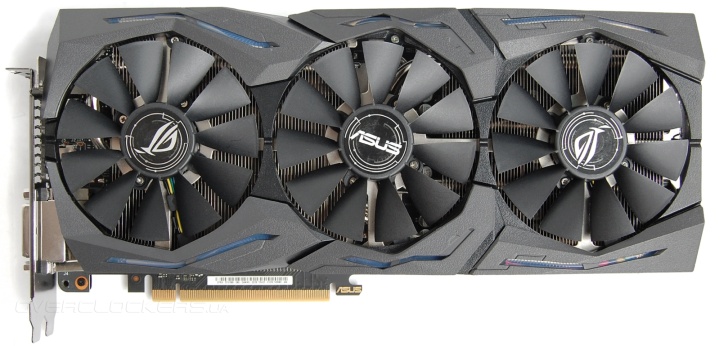

На лицевой стороне есть подсветка, подчеркивающая изгибы корпуса. Все светящиеся элементы плавно меняют цвет и могут создавать разные цветовые эффекты с пульсацией и разными переливами в широком цветовом спектре. Все это можно настроить через программное обеспечение, включить вариант пульсации в такт музыки или задействовать подсветку в качестве индикатора загрузки GPU.
Оценить вариативность подсветки можно по ролику от компании ASUS, в котором заодно демонстрируются и другие технические особенности новых видеокарт Strix.

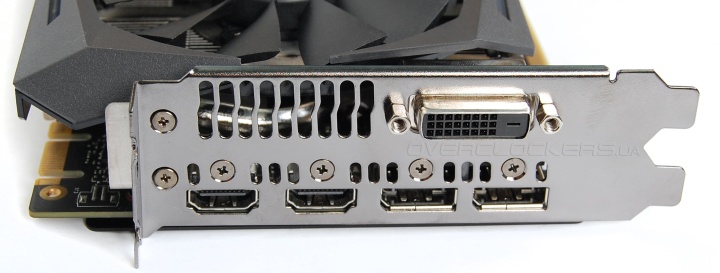

ASUS предлагает слегка отличную от стандартной конфигурацию разъемов на задней панели. Для удобства коммутации устройств виртуальной реальности VR выведено два разъема HDMI. Обычно он у GeForce GTX 1080 один. HDMI дополняет пара разъемов DisplayPort и один DVI.

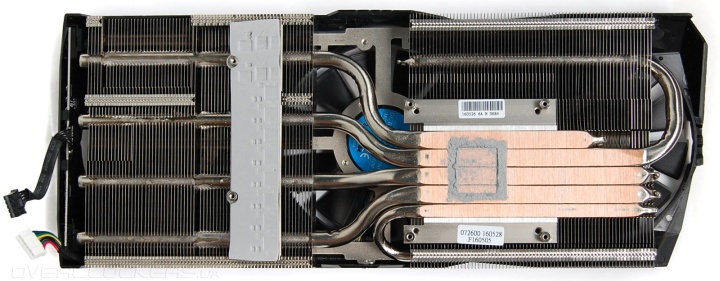

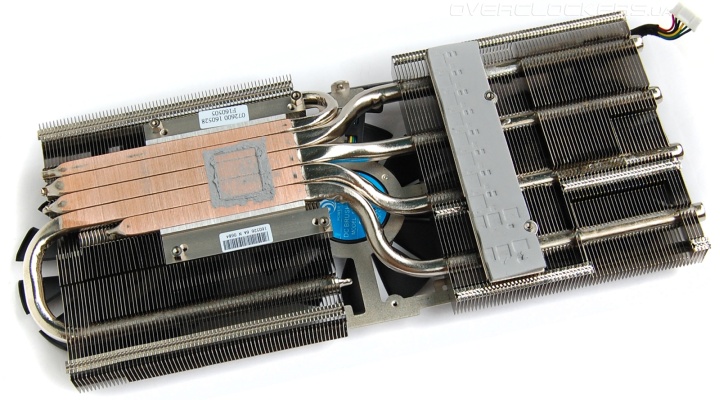

Теперь изучим особенности конструкции системы охлаждения. В ней задействовано пять тепловых трубок, четыре из которых увеличенного диаметра 8 мм. В основании трубки плотно подогнаны друг к другу и напрямую контактируют с графическим процессором. По отпечатку видно, что кристалл полностью накрывают три трубки и совсем немного четвертая. Самая тонкая трубка остается не удел, но она помогает в общем теплообмене.
Теперь нет отдельного радиатора для транзисторов узла питания. Соответствующая контактная площадка расположена на боковой секции радиатора. То есть для всех горячих элементов используется единый радиатор из двух секций, пронизанных трубками.

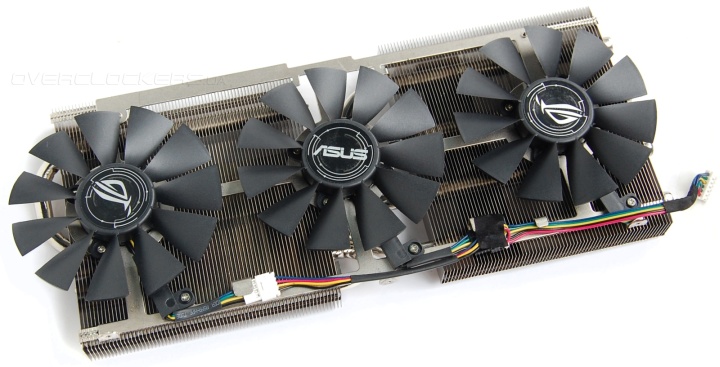

Сверху на радиатор монтируется рамка с тремя вентиляторами диаметром 90 мм.
Лопасти вентиляторов имеют по краям небольшой «козырек», которые позволяет усилить воздушный поток и давление.

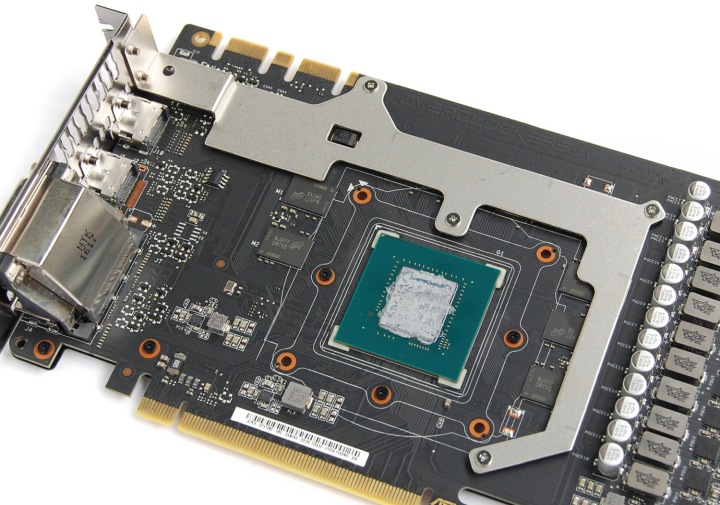

Отдельный радиатор предусмотрен для микросхем памяти, но площадь соприкосновения с некоторыми чипами неполная, два чипа вообще не накрыты.

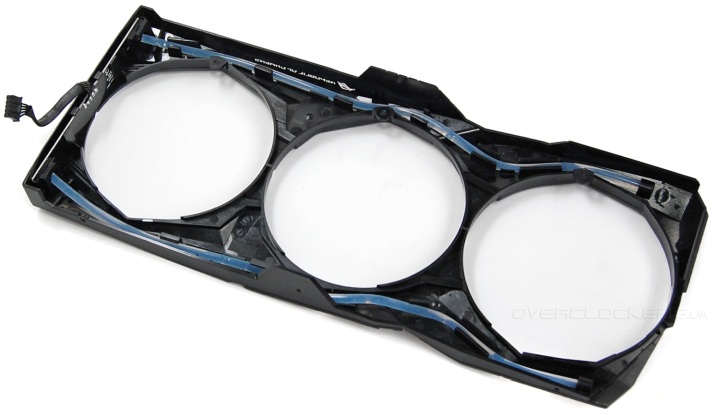

Под пластиковым кожухом вдоль специальных прорезей тянутся две светодиодные ленты, которые подключается через отдельный кабель к плате.

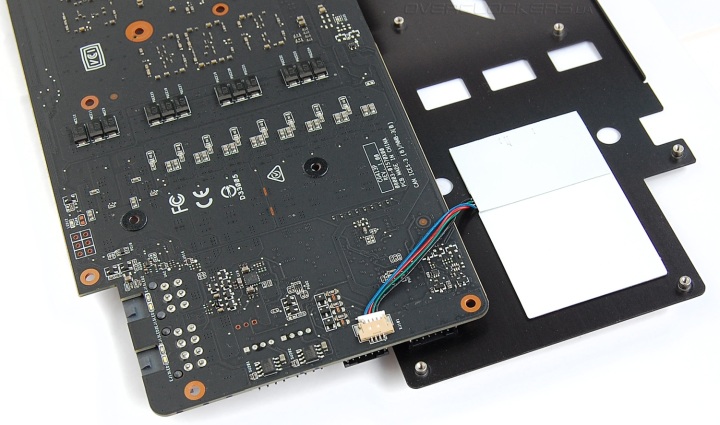

Пластина, накрывающая обратную сторону платы, радиатором не является. Под логотипом расположена тонкая светодиодная панель.

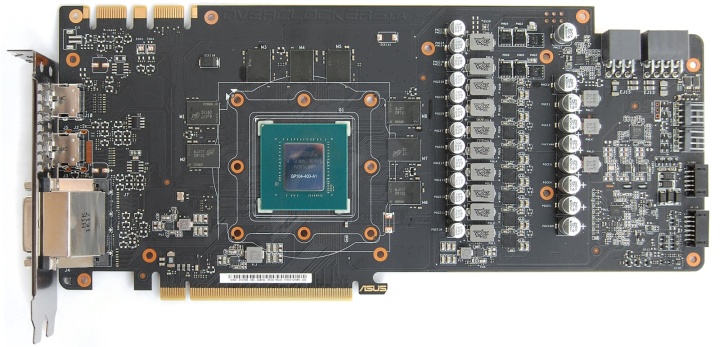

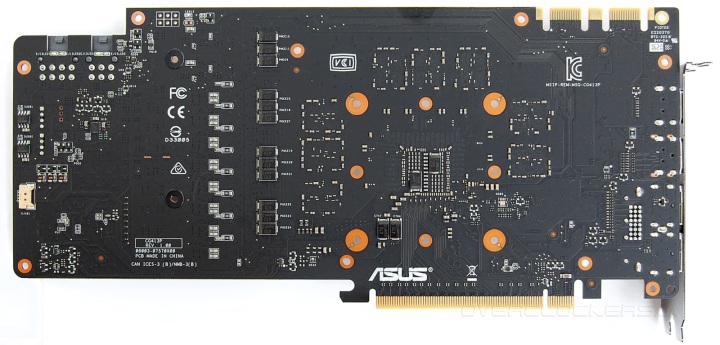

Печатная плата выполнена по нереференсному дизайну. Она крупнее стандартной по габаритам, усилена система питания.

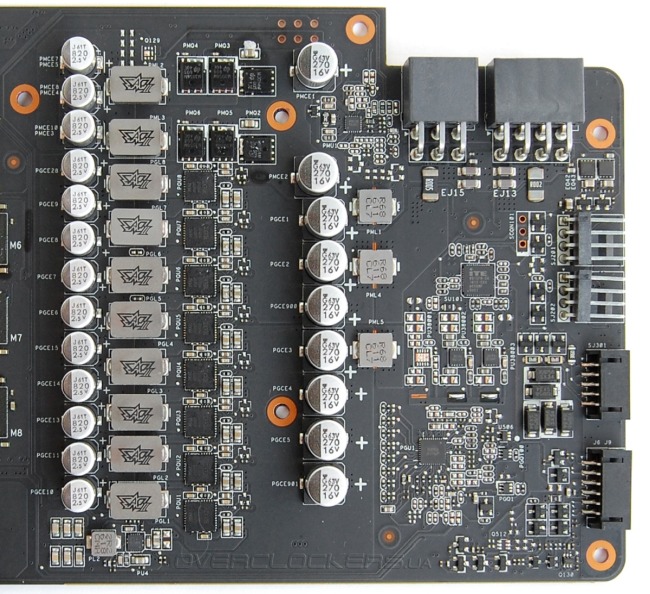

Количество фаз питания GPU наращено до восьми, память GDDR5X запитана от двух фаз. Удобно расположены все разъемы для подключения вентиляторов и подсветки, они развернуты параллельно к плоскости платы. Рядом находится два специальных разъема ASUS FanConnect, которые позволяют подключить к видеокарте корпусные вентиляторы, чтобы их скорость регулировалась в зависимости от нагрева графического чипа.

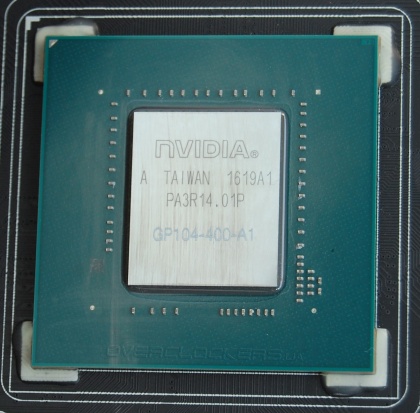

Чип GP104-400-A1 оперирует 2560 потоковыми процессорами.

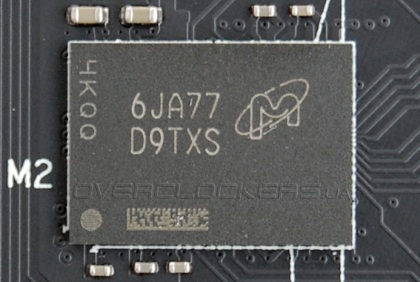

Интерфейс памяти 256 бит, а ее объем равен 8 ГБ и набран восемью микросхемами Micron D9TXS.
ASUS Strix Gaming поддерживает три частотных профиля. Наш экземпляр по умолчанию работает при базовой частоте 1785 МГц с Boost Clock 1936 МГц, что соответствует профилю OC Mode. Розничные версии по умолчанию могут работать при частотах 1759/1898 МГц (Gaming Mode). Память во всех режимах соответствует стандартным спецификациям — 10 ГГц.

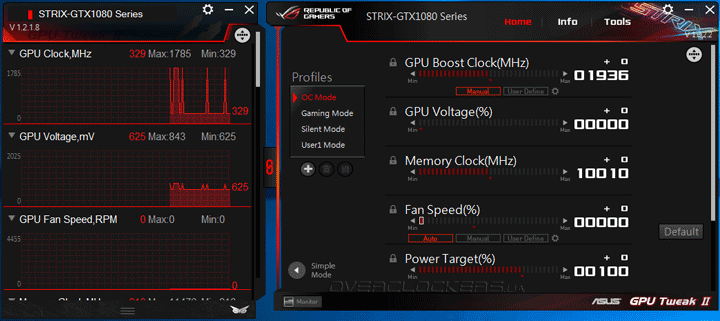

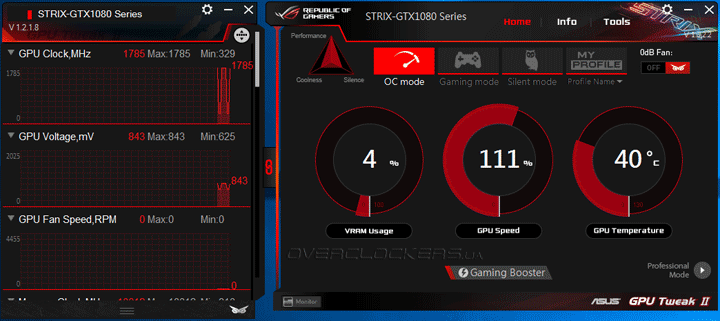

Смена режима осуществляется через программу ASUS GPU Tweak. После запуска программы сразу открывается меню с выбором профиля, где достаточно кликнуть по соответствующей иконке для смены частот.
Утилита предоставляет и расширенные возможности для управления частотами, скоростью вентиляторов, лимитом мощности, рабочим напряжением. По своему функционалу ASUS GPU Tweak не уступает лучшим утилитам для работы с видеокартами.
Для управления подсветкой используется приложение AURA Lighting Control. Среди дополнительного программного обеспечения стоит также отметить программу XSplit Gamecaster для стриминга игрового видео с возможностью микширования разных источников медиа-контента.

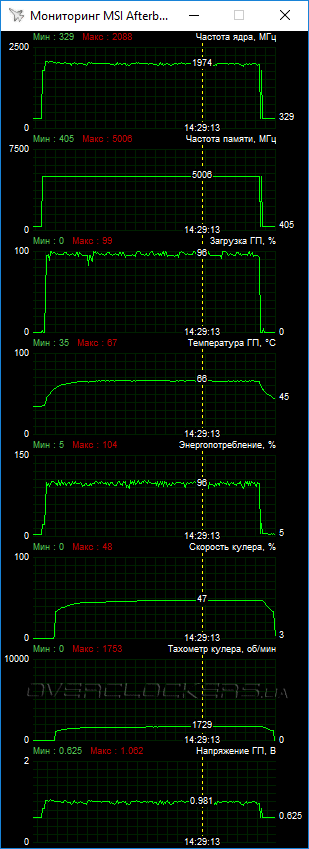

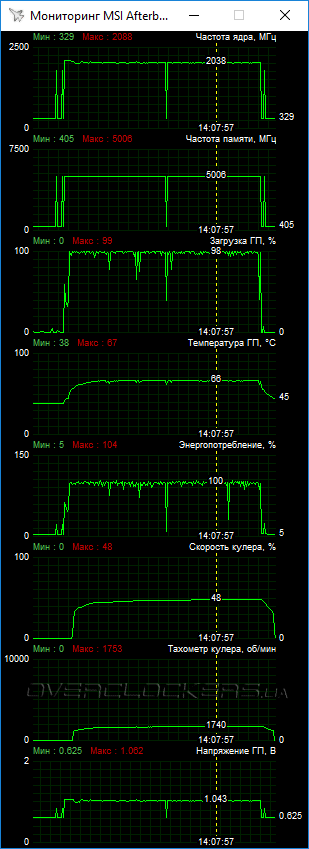

Тестирование видеокарты проходило на открытом стенде при температуре внутри помещения 27 °C. В таких условиях Tom Clancy's The Division (левый скриншот) и Metro: Last Light (правый скриншот) прогрели карту лишь до 66–67 °C. Вентиляторы раскручивались примерно до 1700 об/мин, шум при этом был низкий.
Частоты Boost в The Division держались в районе 2025–2038 МГц при пиковых значениям 2088 МГц. Это выдающийся результат в условиях, когда видеокарты этой серии едва превышают порог 2 ГГц. И даже в более тяжелом тесте Last Light частота Boost стремилась к 2000 МГц, хотя и были просадки ниже этого уровня. В итоге можно констатировать, что при режиме OC Mode видеокарта ASUS ASUS STRIX-GTX1080-O8G-GAMING работает на частотах GPU, которые близки к максимальному уровню. И это при низком шуме и невысоких рабочих температурах!

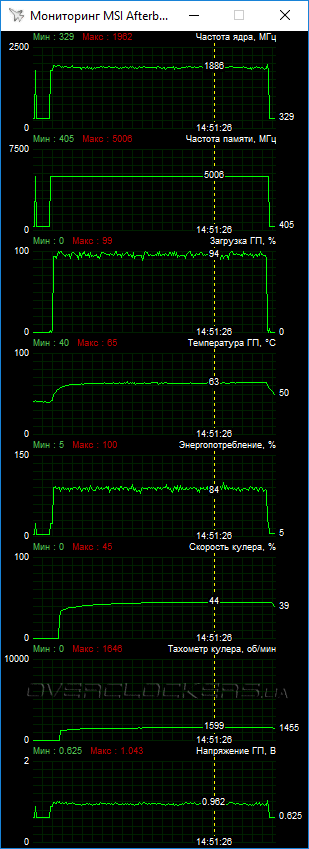

Если нужно снизить скорость вентиляторов и шум до минимума, можно переключить видеокарту в Silent Mode. Частоты в таком режиме близки к стандартным. В Metro среднее значение Boost было меньше 1900 МГц, а скорость вращения вентиляторов держалась на уровне 1600 об/мин.

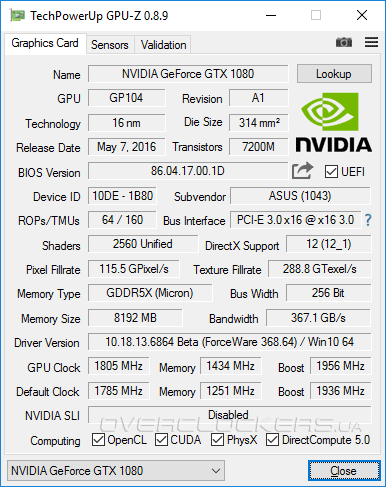

На фоне рекордных начальных частот можно ожидать выдающихся показателей в разгоне. На самом деле данная видеокарта в очередной раз подтвердила наш тезис, что разгон GPU у всех GeForce GTX 1080 примерно на одном уровне. Базовая частота была увеличена до 1805 МГц при пиковом Boost 2101 МГц. Напряжение GPU повышено на один шаг, что обеспечило стабилизацию в некоторых приложениях. Дальнейшее повышение напряжения и частот приводило к сбоям.

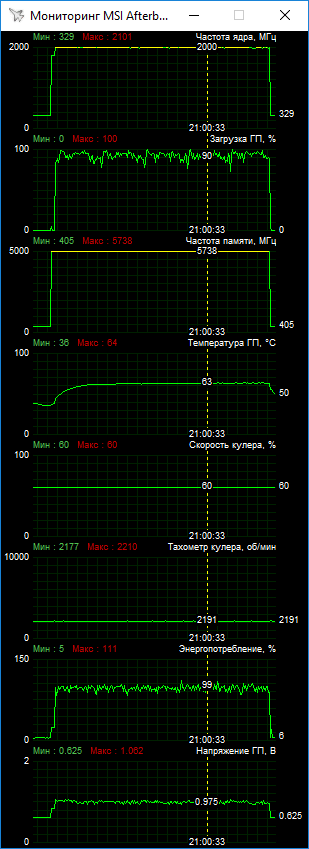

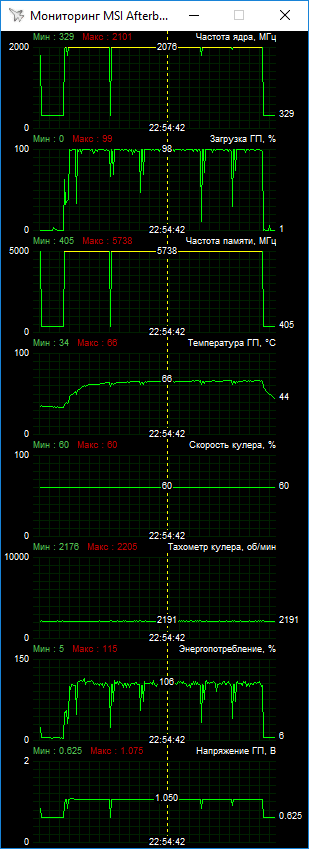

При этом в Tom Clancy's The Division видеокарта демонстрировала практически стабильную частоту 2076 МГц, что позволяет говорить о реальных преимуществах над ранее протестированными моделями. В Metro: Last Light частота Boost находилась на уровне 2000 МГц, а это уже вполне вписывается в результаты других GeForce. Память разогналась до 11476 МГц.
Скорость вентиляторов была зафиксирована на уровне 2200 об/мин. Шум при этом был умеренный, а температуры чуть ниже начальных. При тонком подходе можно настроить ASUS так, чтобы сохранить акустический комфорт при небольшом ускорении вентиляторов относительно начального уровня.
