Особенности архитектуры RV740
Видеоадаптер Radeon HD 4770 основан на новом графическом ядре RV740, которое является первым серийным чипом, выпускаемым по 40-нм техпроцессу. Кстати, впервые такое технологическое лидерство принадлежит именно графическому процессору, ведь до этого освоение новых более «тонких» техпроцессов осуществлялось на CPU. Графический процессор RV740 по архитектуре не сильно отличается от RV770, а точнее от «урезанного» его варианта RV770LE с 640 активными потоковыми процессорами, который используется в Radeon HD 4830.

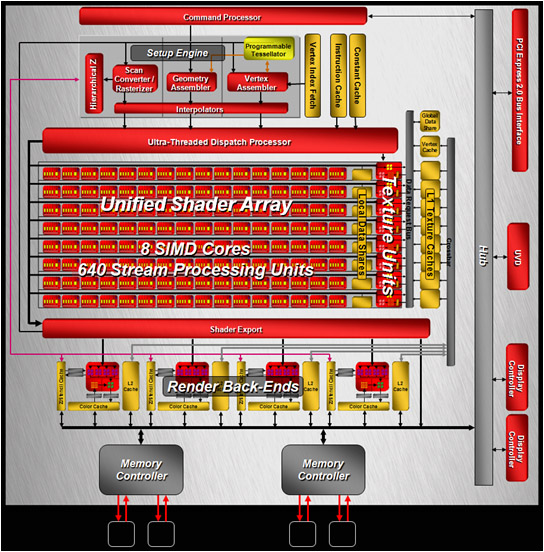

В новом GPU используется 640 скалярных процессоров, организованных в 8 SIMD-ядер. Число текстурных блоков уменьшено с 40 до 32, а вот число блоков растеризации осталось тем же, что и полноценного RV770 — 16. Вместо четырех 64-битных контроллеров памяти в новом чипе мы видим лишь два, соответственно и шина доступа к памяти уменьшена с 256 бит до 128 бит. А чтобы компенсировать падение пропускной способности, новые видеокарты оснащаются высокоскоростной памятью GDDR5. При реальной физической частоте памяти в 800 МГц у Radeon HD 4770 эффективная составляет 3200 МГц, что дает почти такую же пропускную способность (51 ГБ/с), как и у предшественника Radeon HD 4830 (58 ГБ/с). И хотя пока что новая память обходится дороже, зато 128-битная шина упрощает разводку и производство самой платы нового видеоадаптера. «Урезание» количества контролеров памяти сказалось и на работе сообщающимися с ними блоков ROP, сгруппированных в большие блоки (Render Back-End), ведь теоретический пиковый филлрейт при новой организации (четыре RBE на два контроллера) выше даже чем у Radeon HD 4850.
Главное преимущество новой видеокарты в том, что RV740 изначально работает на 750 МГц, что на фоне 525 МГц или 625 МГц у Radeon HD 4830 и Radeon HD 4850 довольно внушительная цифра. Конечно основная заслуга в этом нового техпроцесса. Кроме этого новый GPU менее «прожорлив», а память GDDR5 используется уже второго поколения, которая функционирует при более низком напряжении 1,5 В, что дает в итоге 80 Вт общего энергопотребления при максимальной нагрузке, в то время как предшественник Radeon HD 4830 потреблял до 110 Вт. И это всего лишь на 5 Вт больше нагрузочной способности шины PCI-E. И хотя новая карта имеет на борту разъем дополнительного питания, возможно, со временем мы увидим и «облегченные» экономичные версии, не требующие дополнительного питания (как недавно появившиеся GeForce 9600 GT Green Edition). При 826 млн. транзисторов, из которых состоит новый GPU, его площадь равна 140 кв.мм.
Новые видеокарты имеют две референсные модификации. Те, что с кулером-турбиной и более сложной подсистемой питания относятся к версии Media Edition. Вторая модификация Retail Edition отличается системой охлаждения более простой конструкции и упрощенной схемой питания.
MSI R4770-T2D512
Мы рассмотрим новый видеоадаптер производства компании MSI. Карта поставляется в коробке привычного для данного производителя дизайна и с изображением женщины-киборга.
Комплектация следующая:
- переходник DVI/D-Sub;
- переходник DVI/HDMI;
- переходник HDTV;
- кабель S-Video;
- переходник питания molex-PCI-E;
- диск с драйверами;
- инструкции.

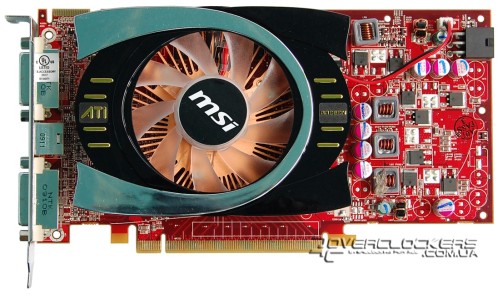

Рассматриваемая модель относится к варианту Retail Edition, так что на плате видны пустые посадочные места под нераспаянные элементы в системе питания.

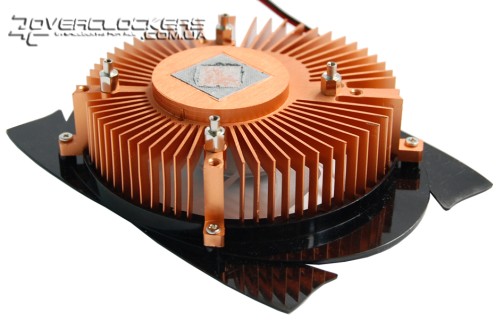

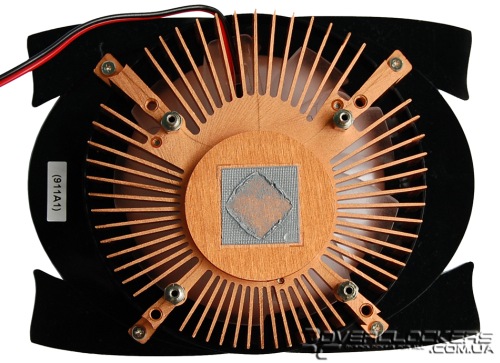

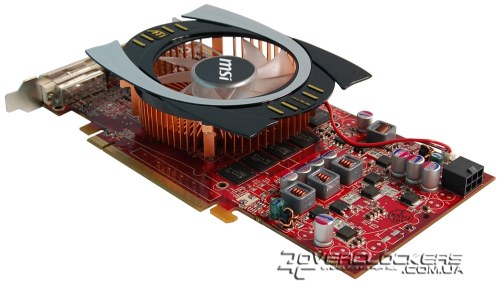

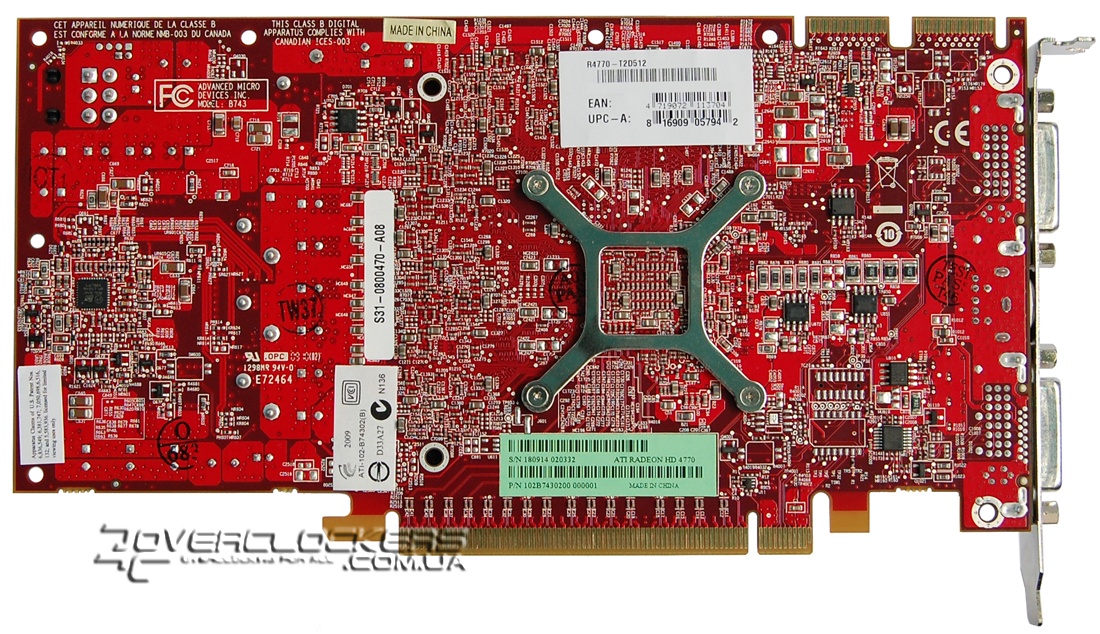

Охлаждается чип двухслотовым кулером, выполненным по образу и подобию систем охлаждения видеокарт Palit и кулера Glaciator карт ASUS. Алюминиевый радиатор продувается большим вентилятором, которые заодно обдувает и находящиеся почти под ним микросхемы памяти. Сверху система охлаждения прикрыта декоративным фигурным ободом. Крепится кулер к плате с помощью металлической крестообразной усилительной пластины.

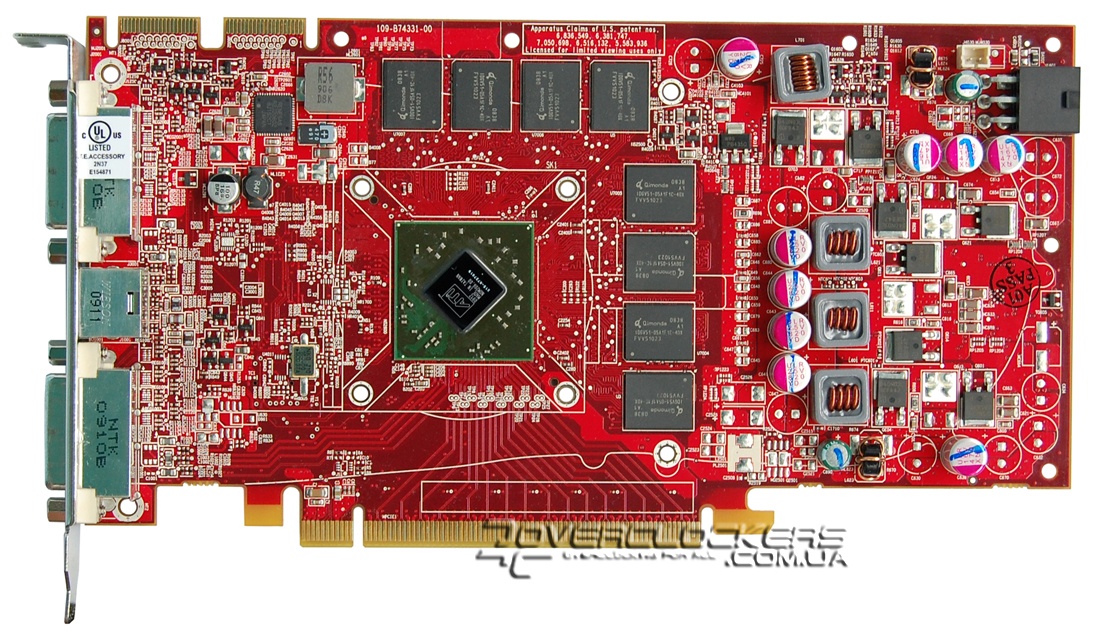

Взглянем на плату со снятой системой охлаждения:

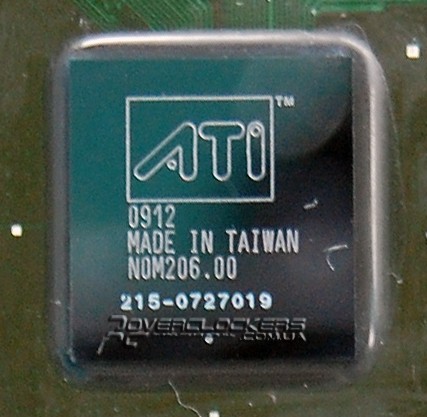

Графический чип расположен под углом относительно подложки.

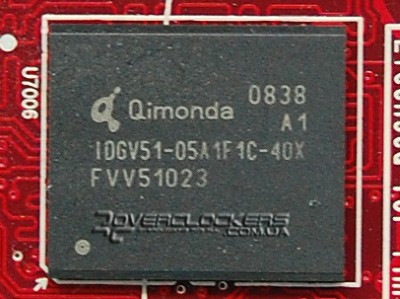

Распаяно восемь микросхем памяти GDDR5 производства Qimonda с маркировкой IDGV51-05A1F1C-40X. Микросхемы с такой же маркировкой устанавливаются на Radeon HD 4870 и рассчитаны они на частоту 4000 МГц, так что запас по разгону памяти у Radeon HD 4770 очень внушительный.

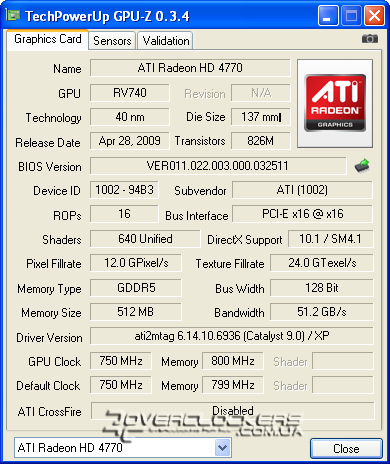

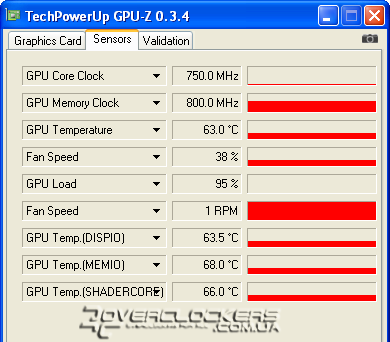

Как и положено видеокарте, работает она на частоте ядра 750 МГц, а память на 3200 МГц.
При отсутствии нагрузки рабочая частота GPU снижается до 250 МГц.
При прогреве карты стресс-тестом ATI Tool температура ядра держалась в пределах 70 °C (в открытом корпусе). При этом обороты кулера поднимались лишь до 38% от максимума и работа его была еле слышна. Пожалуй, это впервые, когда новая референсная видеокарта AMD обладает одновременно и вполне эффективной системой охлаждения и очень низким уровнем шума (вспомнить хотя бы горячий Radeon HD 4850).
Пока что для мониторинга новых видеокарт не так уж и много программных средств. В частности, последняя версия популярной утилиты Riva Tuner 2.24 с этими видеокартами не работает. Но как же тогда разгонять видеоадаптеры этой серии? Есть конечно ATI Overdrive, который позволяет поднимать частоты, но разгон с его помощью ограничен, в частности, ядро выше «потолка» в 830 МГц не поднять. Выход из этой ситуации довольно простой. Заходим в папку, куда установлен Riva Tuner, и находим RivaTuner.cfg. Открываем этот файл, находим строчку, где прописаны идентификаторы для карт серии HD 4800 «RV770=9440h-9442h, 944Ch» и добавляем к ним «94B3h». После проделанной процедуры в Riva Tuner откроются низкоуровневые настройки и средства мониторинга для этой карты.

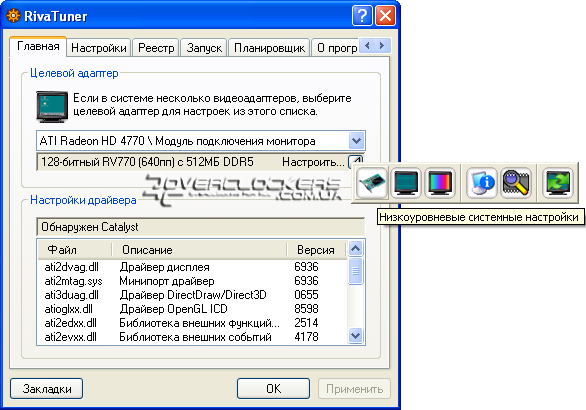

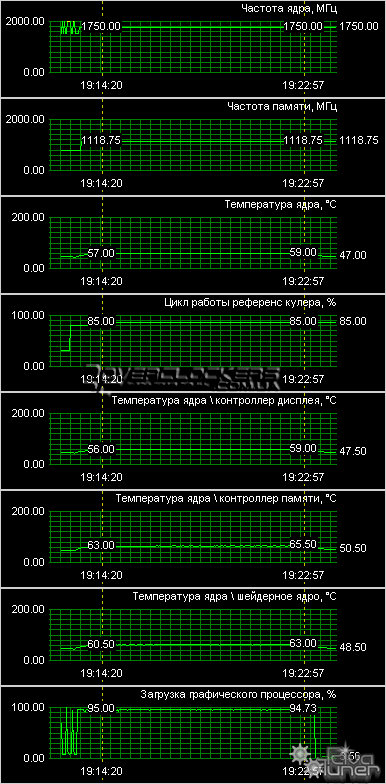

Как видите, программа определит видеокарту как 128-битную версию RV770. Впрочем, это не мешает с помощью утилиты разгонять карту, регулировать обороты вентилятора и отслеживать температуры. Вот только рабочая частоты ядра идентифицируется Riva Tuner неверно, в остальном же все показания идентичными таковым в GPU-Z.

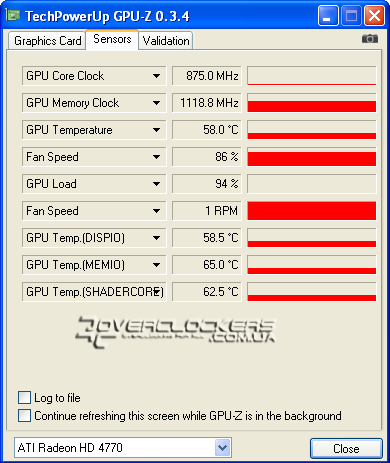

Разгон нашего экземпляра составил 875 МГц для ядра и 4475 МГц для памяти. Для стабильной работы на таких частотах и для того чтобы избавится от редких артефактов, пришлась поднять обороты вентилятора почти до максимума. Замена охлаждения на Zalman VF900-Cu не дала дополнительных результатов, так что 875 МГц для ядра оказался абсолютным пределом. Итого мы имеем прирост в 16,7% по частоте ядра и почти 40% по частоте памяти! Но как было сказано выше, память изначально рассчитана на 4 ГГц, так что примерно таких результатов мы от нее и ожидали.
Возможно, от референсной версии Media Edition можно ожидать и лучшего разгона, но учитывая, что сразу после выпуска новых карт, AMD объявила о дальнейшем постепенном снижении цен, то, скорее всего, рынок заполонят именно более простые Retail Edition. Так же хотелось бы отметить, что даже на максимальных оборотах шум кулера, на удивление, оказался вполне терпимым. Так что для повседневного пользования с разгоном вполне можно даже обойтись даже стандартной системой охлаждения, лишь слегка подняв обороты.
