А вот данный ускоритель от Gigabyte уже намного интереснее, ведь это единственная в нашем сравнении видеокарта с пассивным охлаждением.
Видеокарта поставляется в коробке с окошком, через которое виден массивный радиатор. Логотип Ultra Durable VGA говорит об использовании высококачественных компонентов и медных проводников удвоенной толщины.
Комплектация скромная:
- переходник питания molex/PCI-E;
- диск с драйверами;
- инструкции.

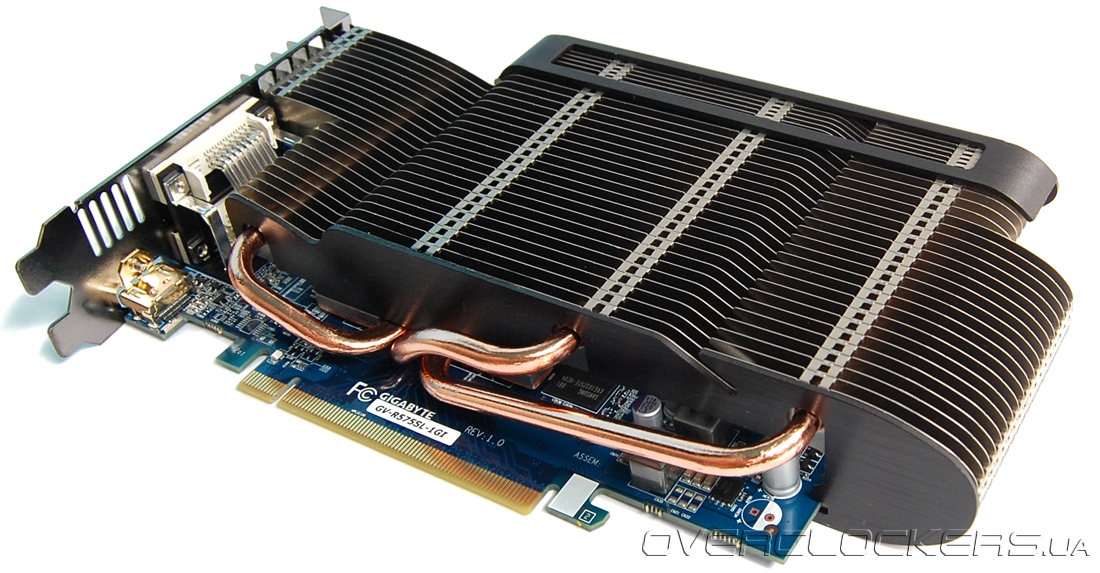

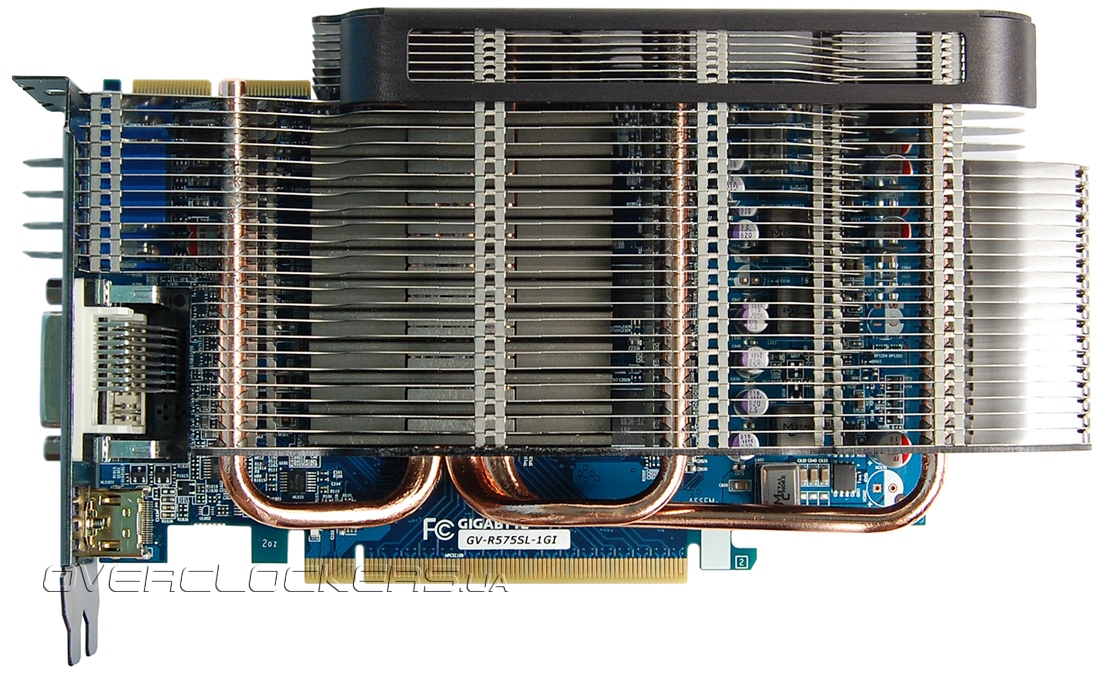

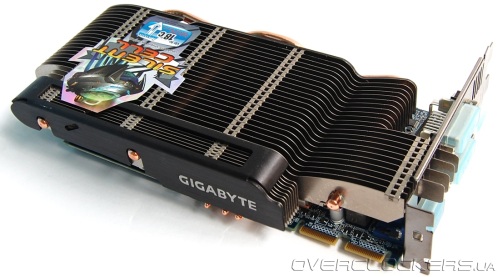

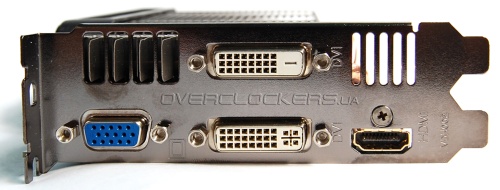

Вся поверхность платы закрыта массивным радиатором, который состоит из множества алюминиевых пластин, нанизанных на три тепловые трубки. Несколько пластин частично выглядывают из корпуса ПК через прорези на задней панели карты.
Черные вставки по бокам носят не только декоративную роль (из-за размещенного на них логотипа), но и имеют весьма практичное значение. Радиатор может достичь очень высоких температур, а эти черные «боковушки», выполненные из теплостойкой керамики, позволят извлечь видеокарту, не обжегшись.
Из-за размеров радиатора вся конструкция выходит длиннее и шире стандартного Radeon HD 5750, хотя сама плата имеет те же размеры.

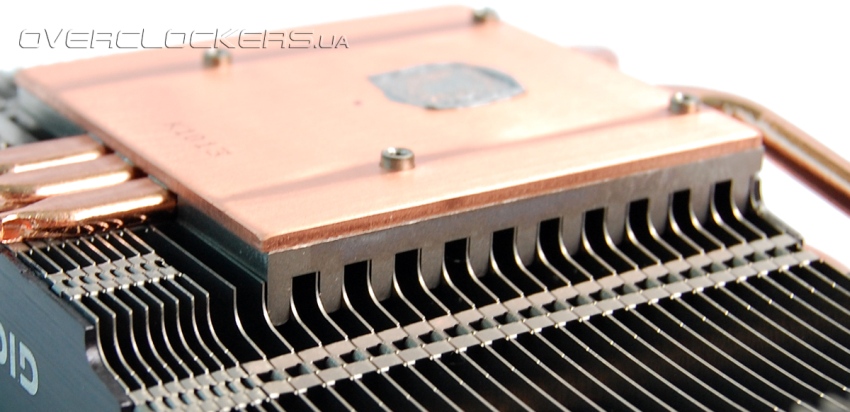

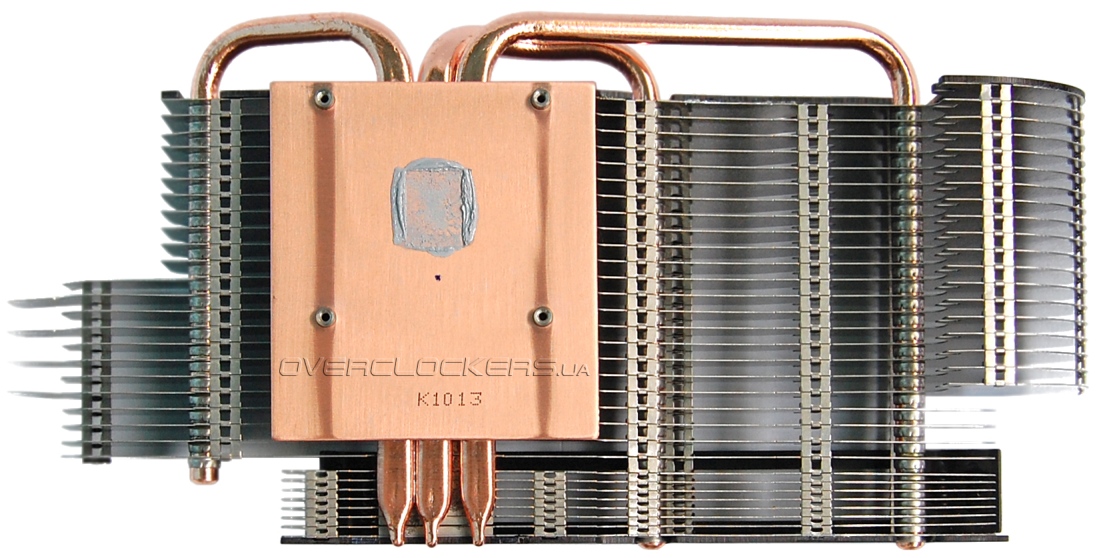

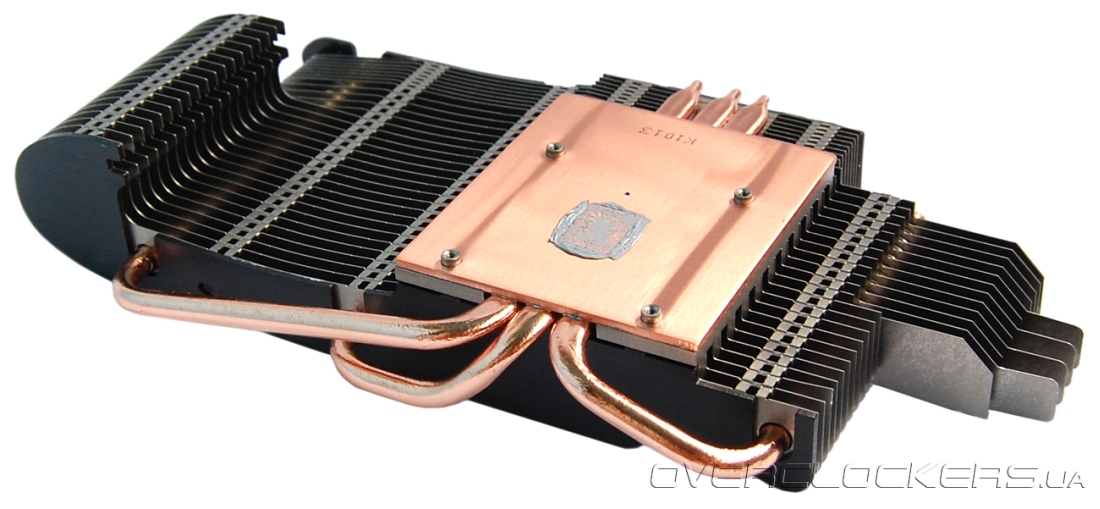

Радиатор выполнен по фирменной технологии Silent-Cell, т.е. его конструкция изначально предусматривает «пассивное» использование. Поэтому межреберное расстояние довольно большое. Лишь в секции, выходящей за границы платы, пластины расположены очень тесно друг к другу. Три тепловые трубки контактируют с массивным медным основанием, сверху они накрыты толстой алюминиевой пластиной. Желобков для трубок нет, это небольшой минус, ведь, несмотря на сплющенную форму трубок у основания, контакт с ним будет не полный. Зато производитель не поскупился на припой, попытавшись таким образом ликвидировать полости между трубками и поверхностью основания.
Алюминиевая крышка контактирует с пластинами главной секции, которые имеют большое межреберное расстояние. Для увеличения площади контакта поверхность крышки имеет ступенчатую форму, а пластины изогнуты в виде буквы L в месте контакта. Таким образом, каждая из пластин, располагаясь между двумя ступеньками, имеет увеличенную площадь контакта L-образной формы.
Так что высококачественный теплообмен обеспечивается не только эффективными трубками, но и за счет контакта пластин с алюминиевой крышкой. А большая площадь их соприкосновения позволяет дополнительно улучшить теплообмен между ними.

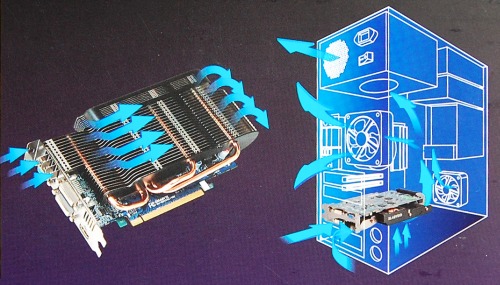

Но такая продуманная конструкция все равно окажется неэффективной без качественной вентиляции в корпусе. Gigabyte изначально предполагает это, как одно из условий нормального функционирования видеокарты. Даже на коробке есть соответствующая иллюстрация. Так что, не смотря на отсутствие вентилятора на самой видеокарте, достичь полной тишины не удастся из-за необходимости использования корпусных вентиляторов, ведь чем сильнее они будут крутиться — тем ниже будет нагрев видеокарты.
Наличие тихоходного вентилятора на боковой стенке корпуса поможет снизить нагрев видеокарты, но такой подход окажется лишь незначительно эффективнее первого варианта из-за формы радиатора (пластины будут расположены перпендикулярно воздушному потоку) и керамической вставки сбоку. Если вас не пугает возможность занять еще один свободный слот под видеокартой, то подвешенный снизу вентилятор даже при минимальных оборотах сможет обеспечить низкие температуры при минимальном уровне шума. Собственно, мы так и сделали. После проверки эффективности родной системы охлаждения в полном пассиве, мы установили снизу вентилятор и провели тесты с ним. Итоговые температуры вы сможете увидеть чуть ниже.

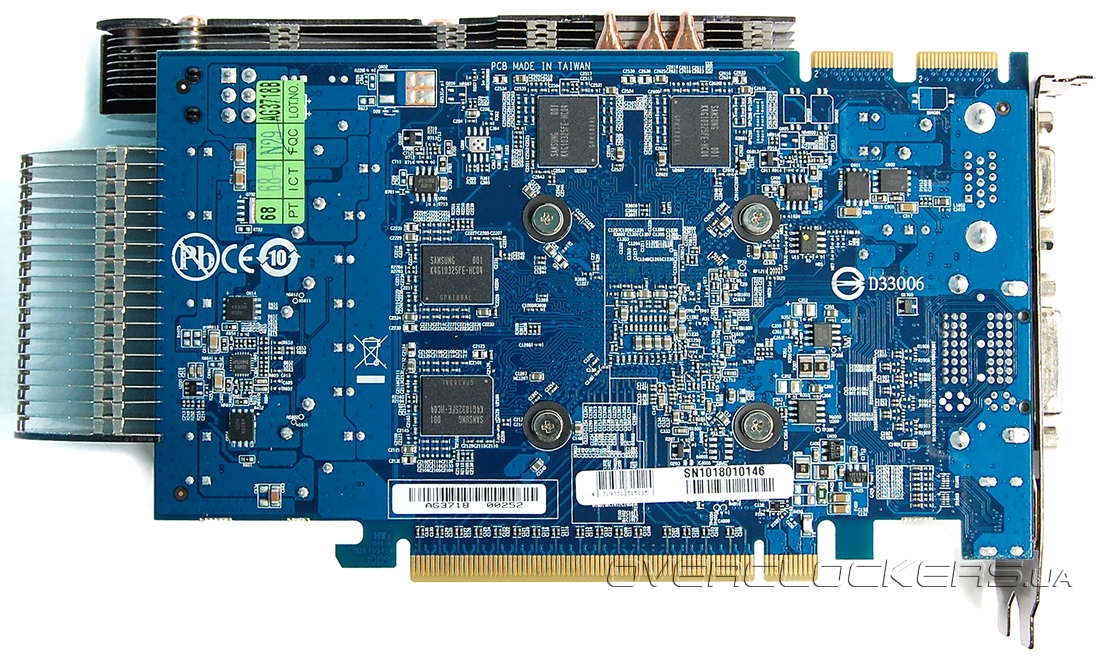

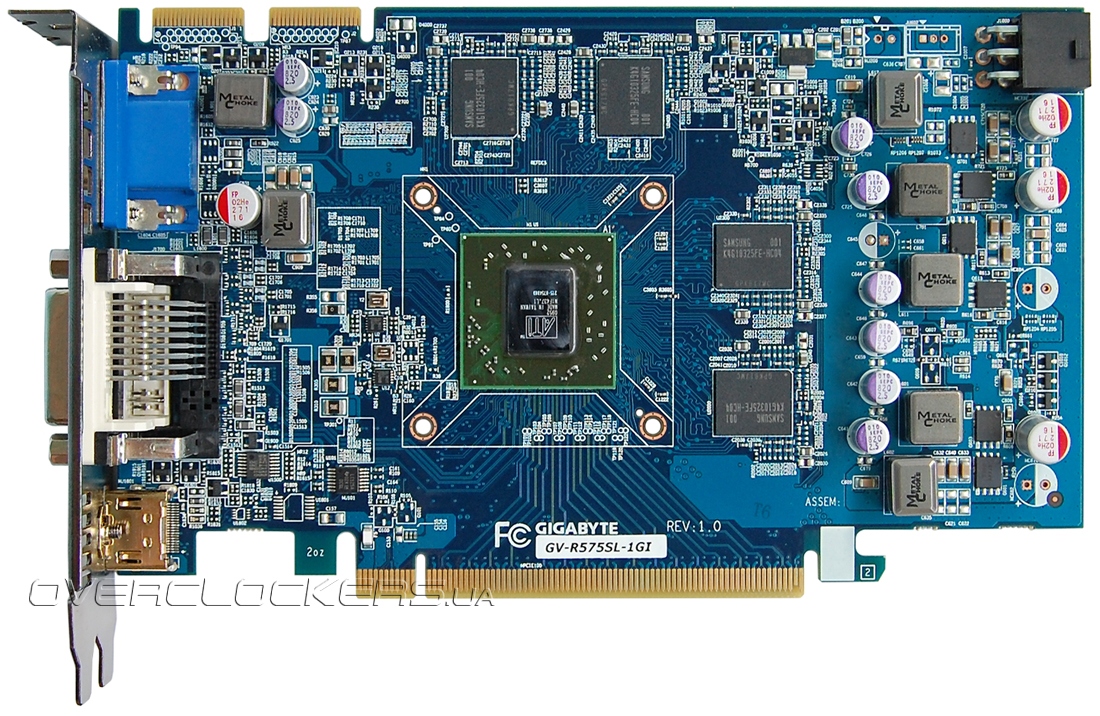

Взглянем на печатную плату.

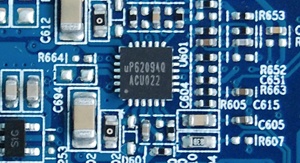

Двухфазная схема питания ядра основана на контроллере uР6209AQ от uPI Semiconductor. Поскольку карта выполнена в соответствии с нормами стандарта Ultra Durable VGA, используется высококачественная элементная база — японские полимерные конденсаторы Sanyo, мощные транзисторы ON Seminductor 4744N и 4835N с низким сопротивлением открытого канала и дроссели с бронированным сердечником.

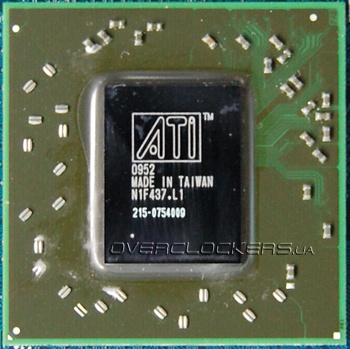

Самый обычный графический чип RV840:

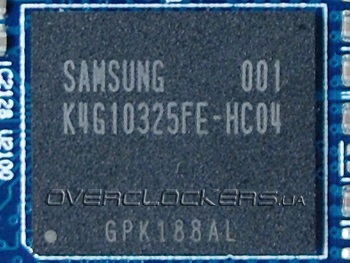

Объем памяти в один гигабайт набран восемью микросхемами Samsung K4G10325FE-HC04 со временем доступа 0,4 нс.

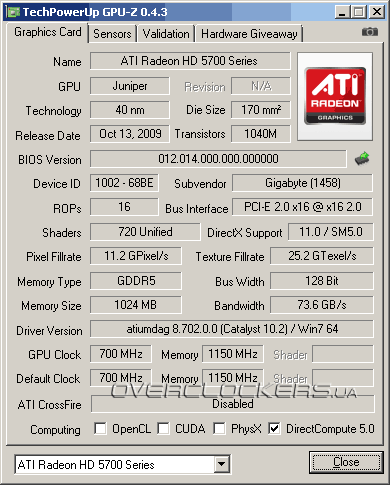

Рабочие частоты стандартные — 700/4600 МГц для ядра и памяти. В простое они снижаются до 157 и 1200 МГц.

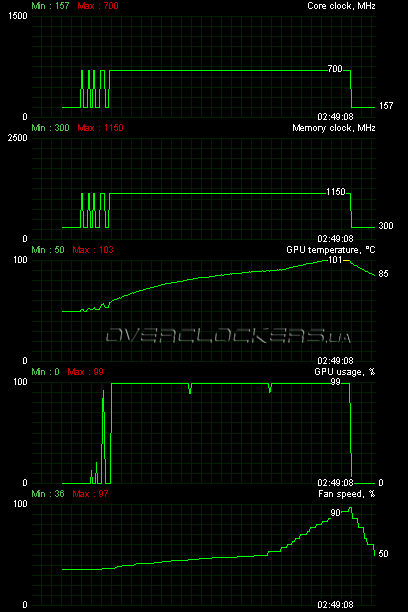

Проверка на работоспособность в пассивном режиме у нас проходила даже в более жестких условиях чем это предполагает производитель. Мало того, что температура окружающей среды очень высокая (30 °С), так еще и в корпусе Chieftec CH-01B нет вентилятора на передней панели — есть посадочные места сбоку, для обдува жестких дисков. А при условии использования блока пиния Seasonic с низкооборотистым вентилятором и кулера на процессоре башенного типа (который повернут боком к видеокарте) необходимый воздушный поток для обдува радиатора карты Gigabyte просто не создается. Но это нас не остановило и мы прогнали наш стандартный 12-минутный тест в Crysis Warhead. В открытом корпусе видеокарта кое-как выдержала это испытание, ядро хоть и прогрелась до 101 °С, но тест был пройден до конца.
Про тестирование в Fur Rendering Benchmark речи уже не шло, и так температура критическая. Хотя при 30 градусах в помещении это даже неплохой результат, при 20 градусах Цельсия нагрев ядра вполне мог бы быть ниже как раз на эти 10 градусов разницы. Но все же, как было сказано выше, для безопасного использования Gigabyte GV-R575SL-1GI в пассивном режиме необходима правильная вентиляция внутри корпуса.

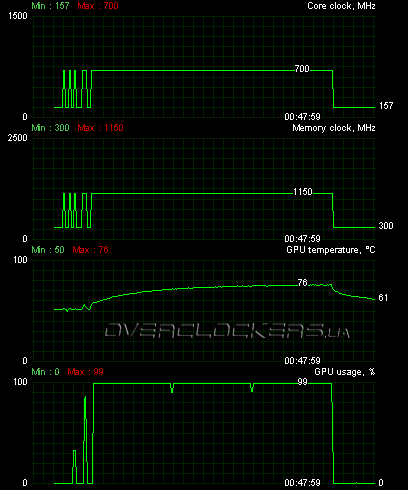

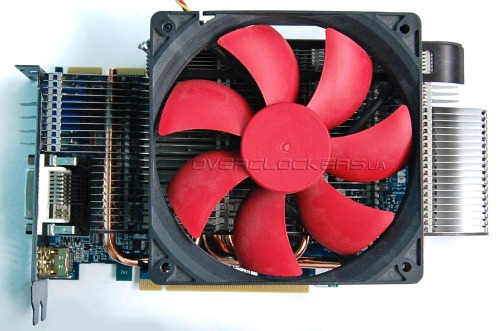

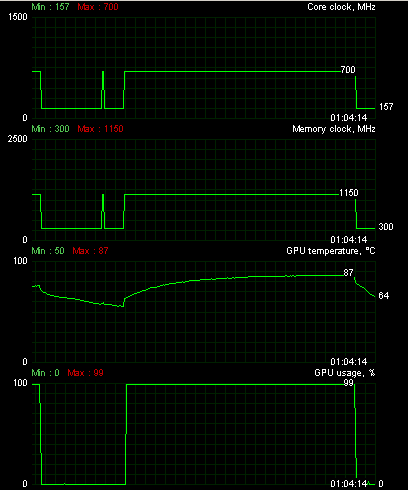

Ну а если вас не пугает один занятый слот расширения на материнской плате, то просто установите на радиатор вентилятор для обдува. Как вы могли видеть на одной из верхних фотографий, мы для этой цели использовали большой 120-мм вентилятор SVEN. Зафиксировав его на 550 об/мин мы достигли температуры не более 76 °С в Crysis и 87 °С в стресс-тесте. Очень даже хорошие результаты с учетом полной бесшумности вентилятора при таких низких оборотах.

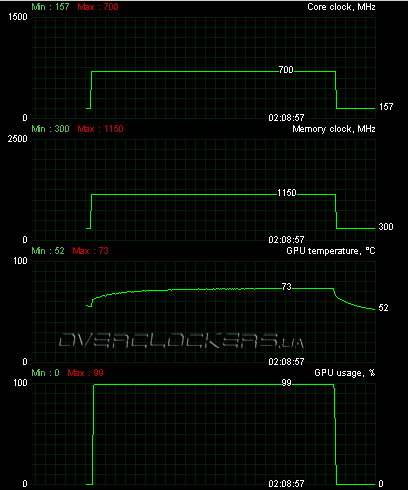

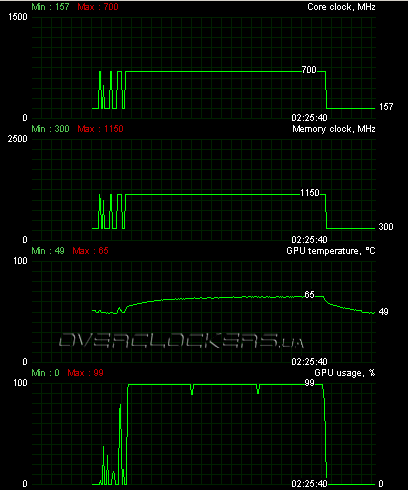

При 1000 об/мин максимальный нагрев ядра ограничился отметкой в 65 °С в Crysis Warhead и 73 °С в стресс-тесте Fur Rendering Benchmark. Впечатляюще! И по-прежнему тихо.

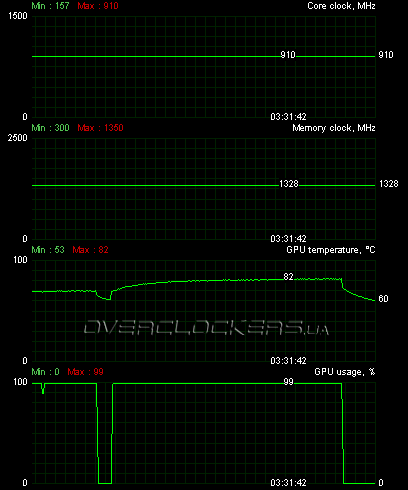

Проверку на разгон мы, естественно, проводили с установленным на обдув вентилятором (уже 1200 об/мин). На данном экземпляре удалось достичь частоты ядра 910 МГц, а память стабильно заработала на 5312. Лучший результат среди всех видеокарт по разгону GPU. Это свидетельствует о завышенном напряжении, что является вполне привычной практикой у нереференсных Radeon HD 5770. Но для пассивной видеокарты это скорее недостаток, ведь увеличенное напряжение приводит к повышенному нагреву. С вентилятором для обдува это, впрочем, совершенно не страшно, ведь даже при разгоне Fur Rendering Benchmark не смог прогреть RV740 выше 82 °С.
