В нашем сравнении примут участие следующие модели:
- ASUS EAH5850/2DIS/1GD5;
- ASUS EAH5850 DirectCU/2DIS/1GD5;
- Gigabyte GV-R585OC-1GD;
- HIS HD 5850 1GB (H585F1GD);
- HIS HD 5850 iCooler V (H585FN1GD);
- HIS HD 5850 iCooler V Turbo (H585FNT1GD);
- MSI R5850 Twin Frozr II;
- PowerColor HD5850 1GB GDDR5 (AX5850 1GBD5-DH);
- PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH);
- VTX3D HD 5850 1GB GDDR5 (VX5850 1GBD5-DH).
ASUS EAH5850/2DIS/1GD5
Начнем мы с референсной видеокарты производства ASUS.
Данный продукт поставляется в традиционно большой упаковке. На лицевой стороне мы видим огромный логотип Voltage Tweak, который говорит о возможности программной регулировки напряжения. Трудно назвать это каким-то преимуществом над другими картами, ведь любой референс поддерживает софтвольтмод.
Внутри коробки все разложено по нескольким картонным контейнерам с логотипом компании. Аксессуары и диски разложены по отдельным коробкам. Комплект поставки включает:
- переходник DVI/D-Sub;
- переходник питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции.
Внешние интерфейсы представлены стандартным набором из двух разъемов DVI, Display Port и HDMI.

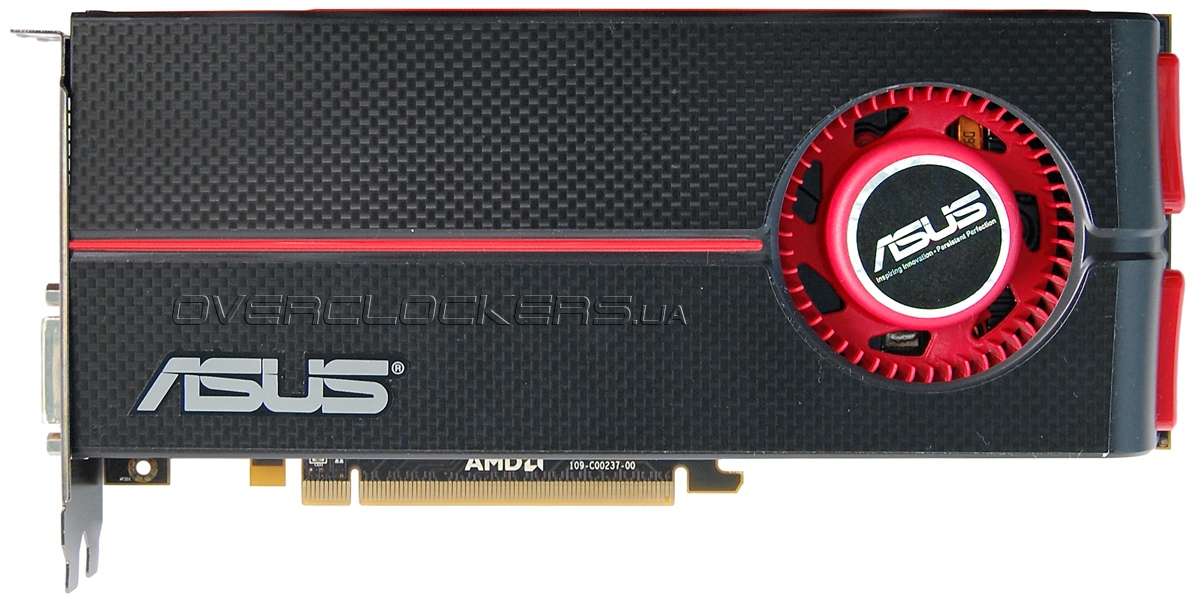

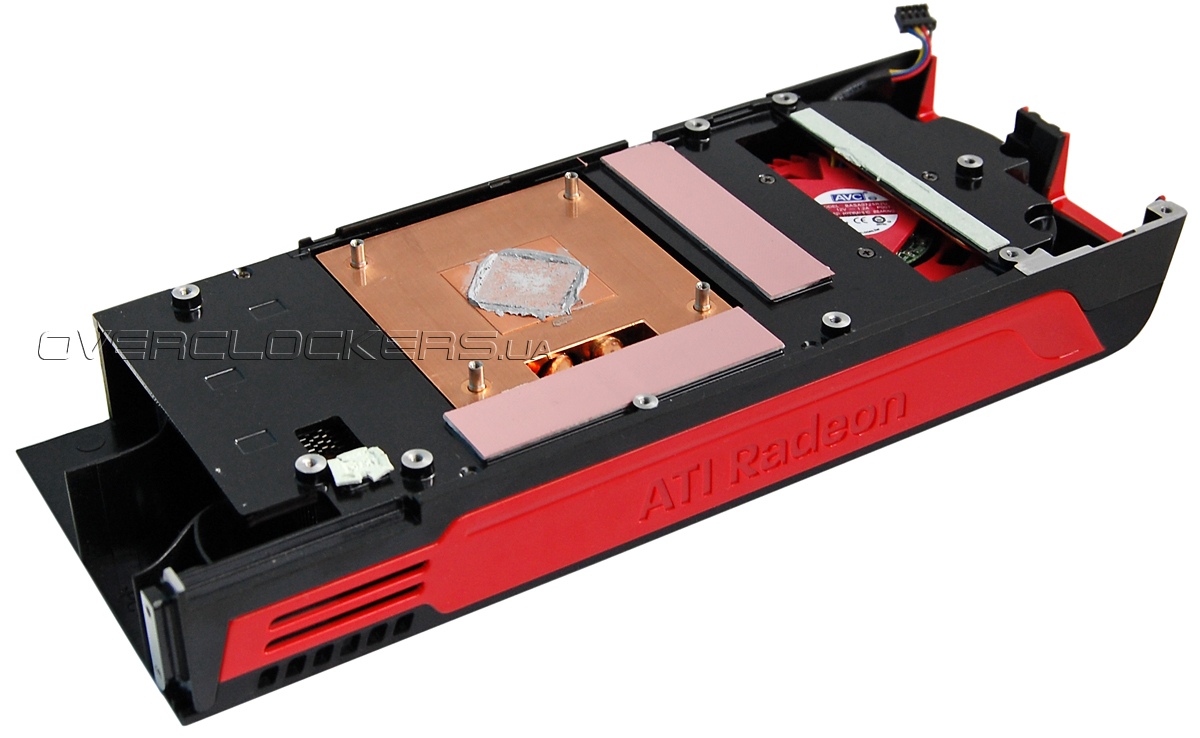

Система охлаждения — традиционная турбина, включающая радиатор-основание, охлаждающий чипы памяти и силовые элементы питания, и радиатор GPU с двумя 8-мм тепловыми трубками.

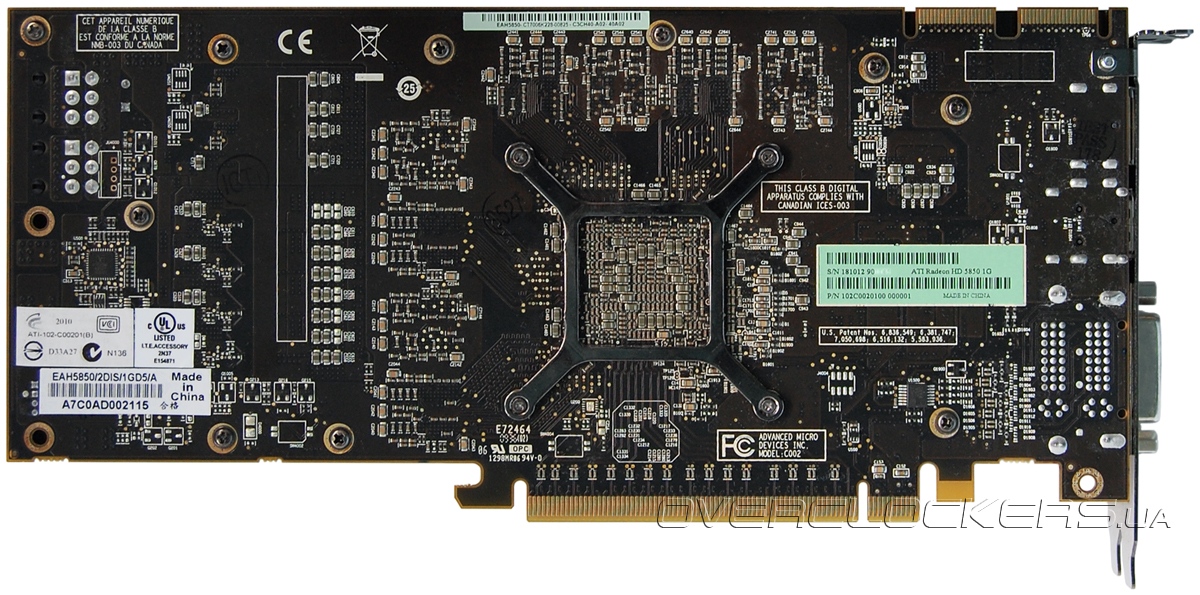

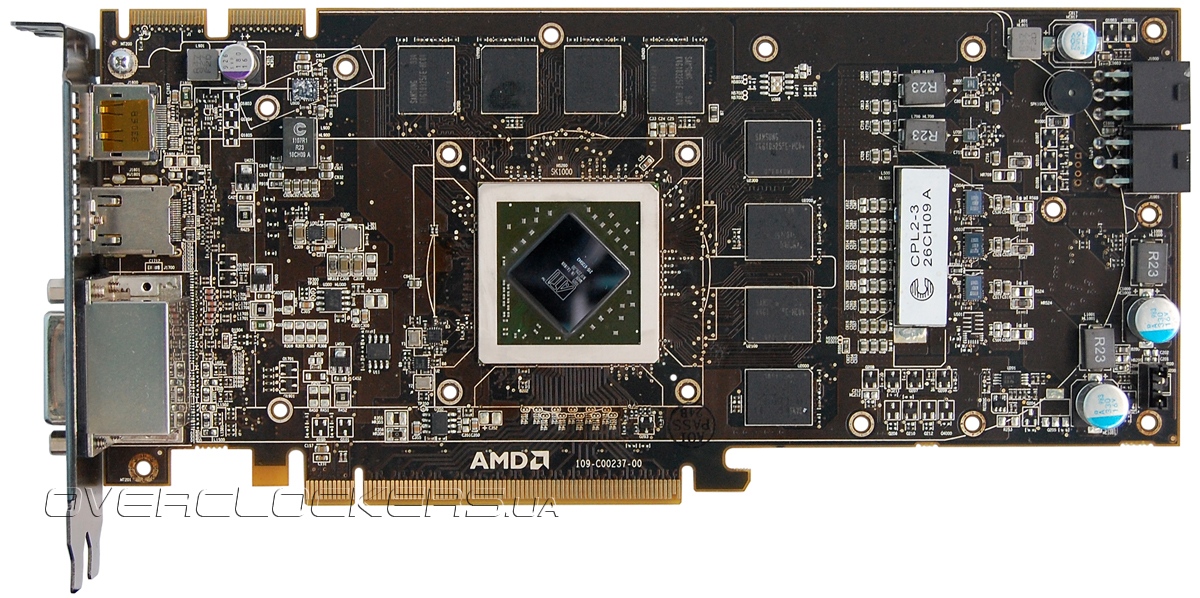

Дизайн платы не несет в себе ничего нового.

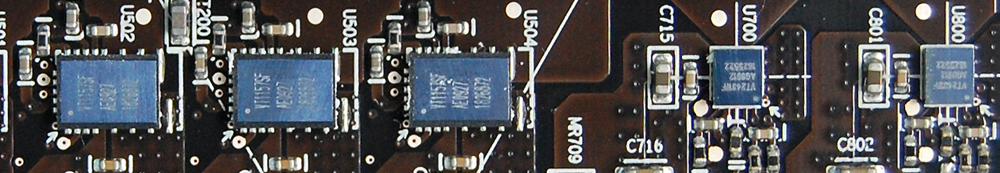

Система питания ядра имеет три фазы и реализована на интегральных сборках Volterra VT1157SF под управлением контроллера VT1165MF.
Две фазы питания ядра используют микросхемы Volterra VT243WF. За питание контроллера памяти отвечает VT237WF.
Графический чип RV870 выпущен на 5 неделе 2010 года.
На плате распаяны микросхемы памяти Samsung K4G10325FE-HC04.
Рабочие частоты стандартны: ядро функционирует на 725 МГц, память GDDR5 на 1000 (4000) МГц.
При 12-минутной игровой нагрузке (запись Ambush из Crysis Warhead Benchmarking Tool при разрешении 1920x1200 на максимальных настройках со сглаживанием) температура ядра достигла 74 °C, а вентилятор раскрутился до 30% от своего максимума.
При «экстремальной» нагрузке FurMark («тест стабильности» при 1680x1050 с включенными пост-эффектами) графический процессор прогрелся до 85 градусов. Обороты вентилятора достигли 37%, что уже более 2000 об/мин, а уровень шума в таком режиме стал высоким.
Благодаря возможности программного управления питающего напряжения на GPU нам удалось достичь стабильности на частоте в 990 МГц при напряжении 1,26 В.
Впрочем, это возможно было лишь при хорошем охлаждении и стоковая турбина справлялась с таким режимом лишь на максимальных оборотах. И дело не только в нагреве ядра, сколько в перегреве микросхем Volterra. Воочию убедиться в этом вы можете, обратившись к нашему обзору Thermalright Spitfire, тестирование которого мы проводили именно на референсной видеокарте HD 5850. Что до разгона памяти, то ей покорилась физическая частота в 1213 МГц (эффективная 4852 МГц).
ASUS EAH5850 DirectCU/2DIS/1GD5

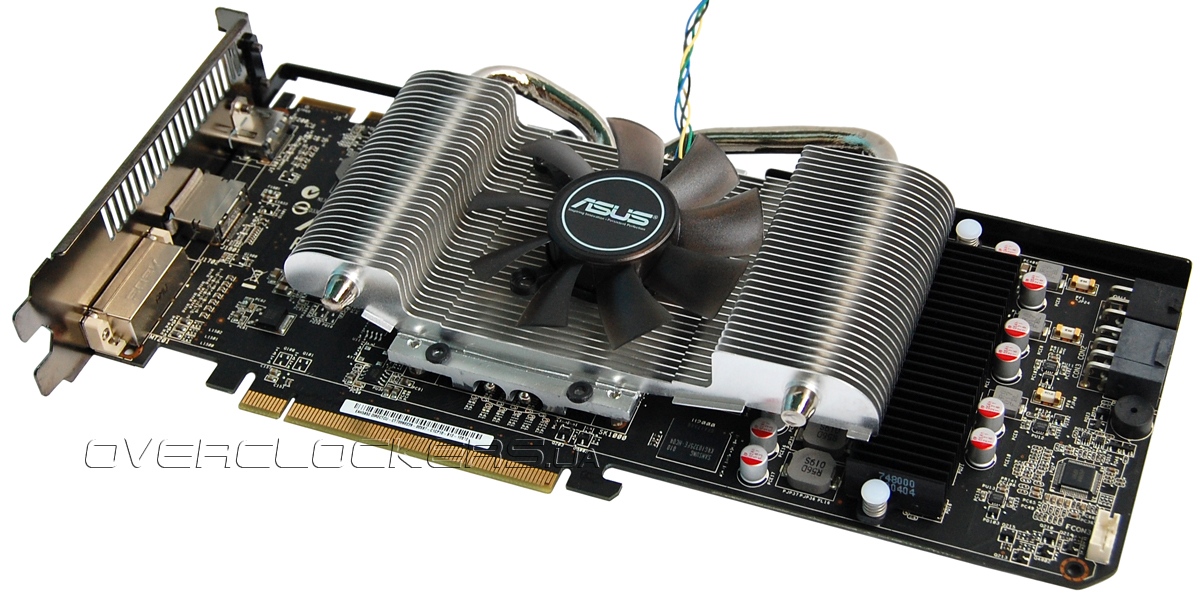

Еще один продукт компании ASUS, который уже относится к серии DirectCU.
Поставляется в привычной огромной коробке. Комплектация следующая:
- переходник DVI/D-Sub;
- переходник DVI/HDMI;
- переходник питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции.
На задней панели остался лишь один DVI, но HDMI и Display Port никуда не делись.

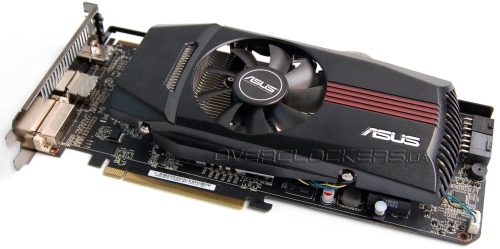

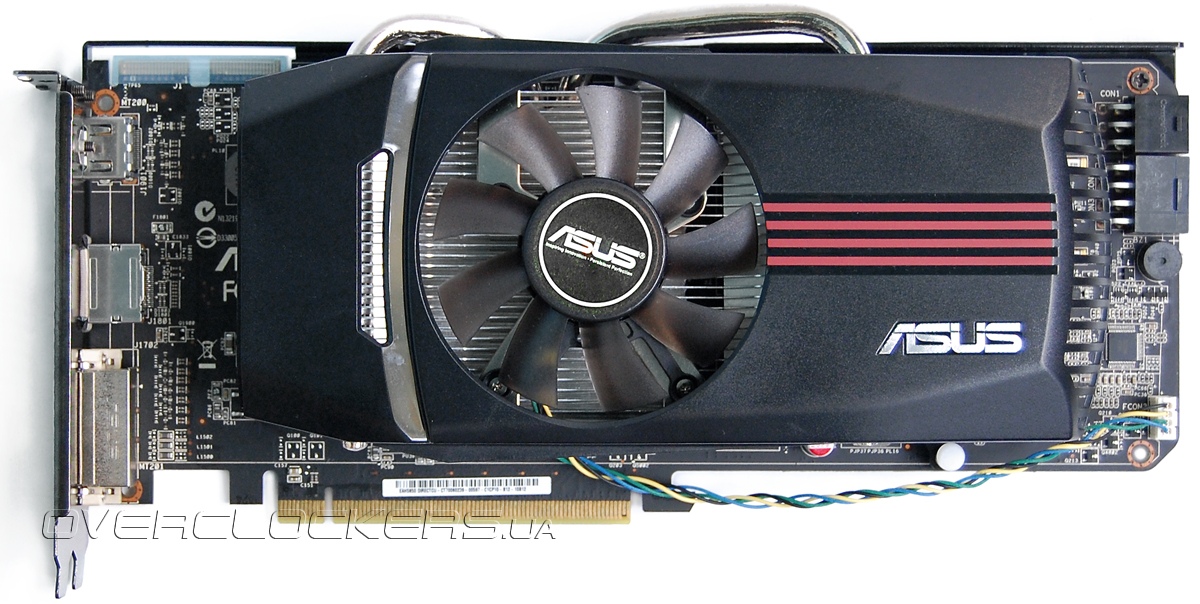

Адаптер выполнен в черных тонах. Сбоку прикручена металлическая планка, играющая роль ребра жесткости. На ней выгравирован логотип компании. Кулер на фоне обычной турбины кажется вроде бы небольшим, но это эффект большого кожуха у референса. Массивные тепловые трубки, выглядывающие сбоку, внушают уважение. Бросается в глаза и наличие одного восьмиконтактного разъема питания, в то время, как все Radeon HD 5850 довольствуются двумя 6-контактными.

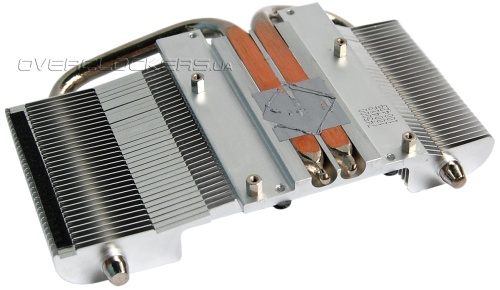

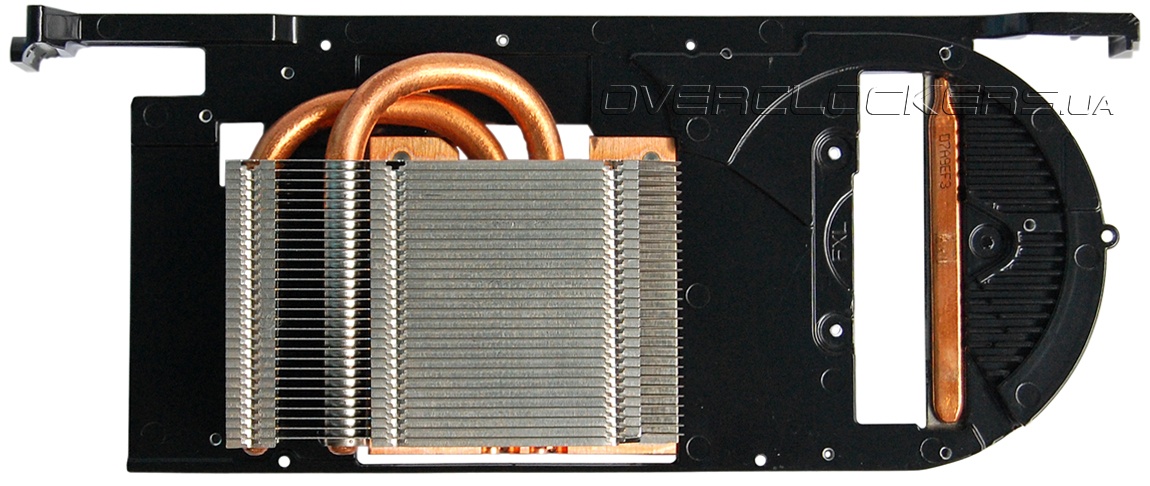

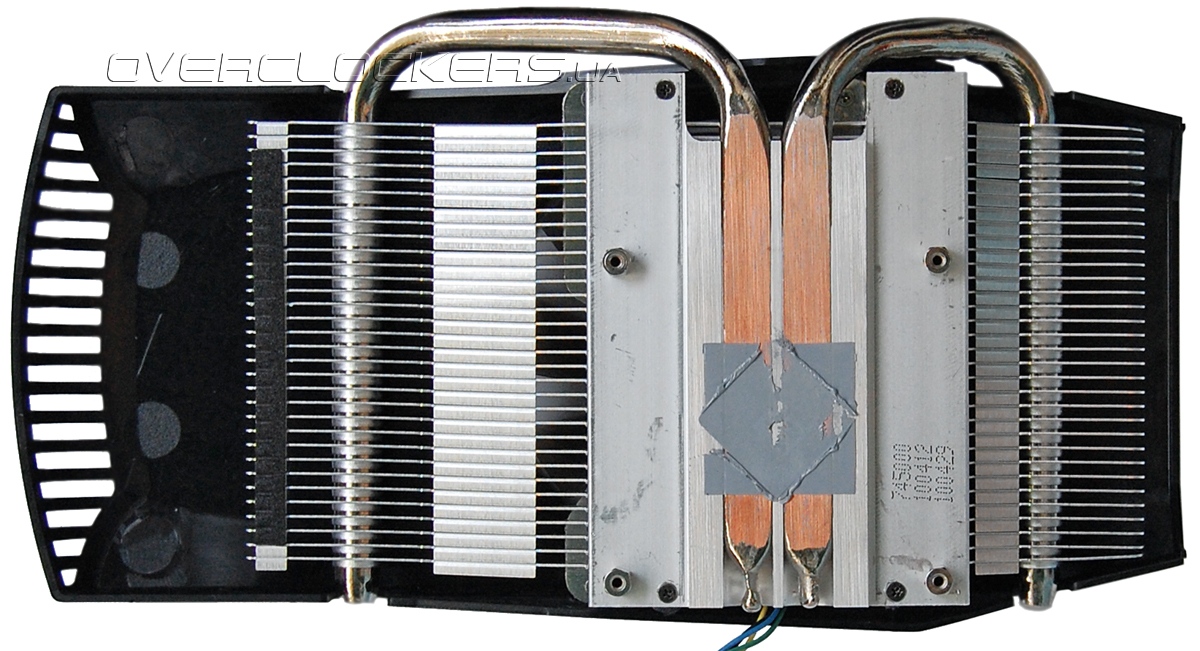

У системы охлаждения осуществляется прямой контакт тепловых трубок с поверхностью кристалла ядра. Само название DirectCU намекает на данную технологию H.D.T. (Heatpipe Direct Touch). Трубки уложены в тщательно подогнанные под их форму желобки. Радиатор включает 32 тонких алюминиевых пластины.
Обдувается конструкция 80-мм вентилятором.

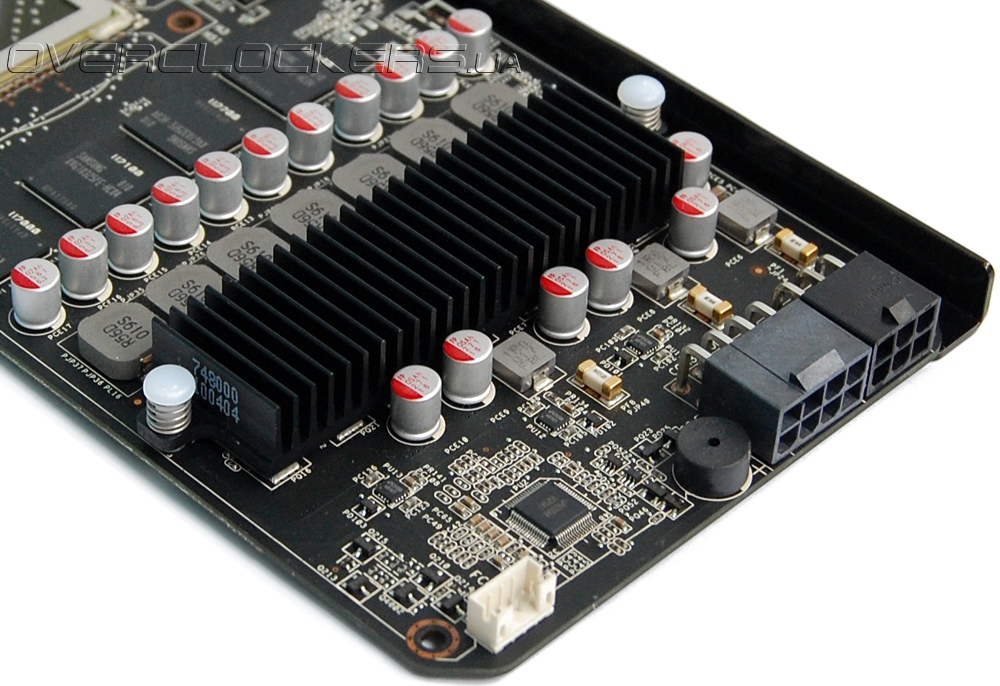

На транзисторы системы питания установлен отдельный радиатор. Из-за удаленности от вентилятора эффективный обдув этого радиатора возможен лишь при мощном воздушном потоке, т.е. при высоких оборотах и уровне шума. Впрочем, подобная проблема встанет перед пользователем лишь при разгоне.

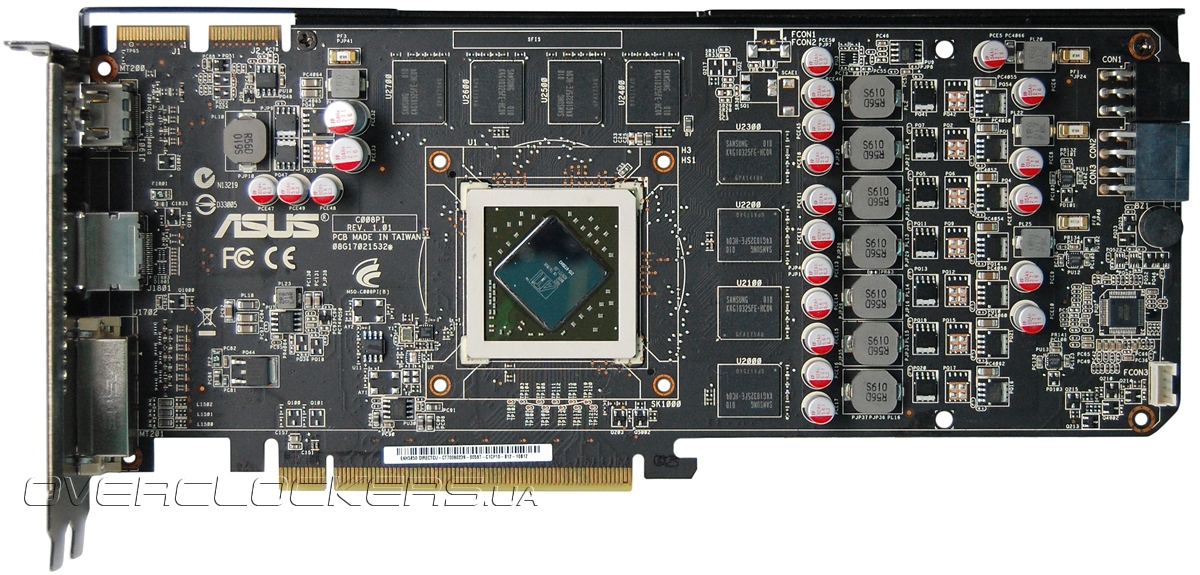

Дизайн платы имеет мало общего с эталоном.
Система питания значительно преобразилась и включает семь фаз. Шесть из них относятся к преобразователю напряжения GPU, реализованному на трех uP6262BD под управлением контроллера uP6208AM.
Графический чип RV870 собственной персоной:
Один гигабайт видеопамяти набран восемью микросхемами Samsung K4G10325FE-HC04.
Частоты стандартны — 725/4000 МГц, соответственно для GPU и памяти GDDR5. В простое сбрасываются до 157/1200 МГц. Изначально рабочее напряжение немного завышено до 1,118 В (стандарт — 1,087 В).
Система охлаждения оказалась эффективнее референсной турбины. При нагрузке Crysis Warhead на максимальных настройках качества ядро не прогрелось выше 67 °C. Вентилятор раскручивался до 40% от своего максимума, уровень шума немного ниже чем у референса.
В FurMark максимальная температура составила 73 °C при более высоких оборотах вентилятора.
Для управления частотами, напряжением и кулером видеокарты на диске имеется фирменная утилита ASUS SmartDoctor. Но максимальные значения частоты GPU в ней ограничены 900 МГц, а для памяти выше 5 ГГц не выставить. Значения, можно сказать, безопасные. Для более существенного разгона лучше прибегнуть к возможностям MSI Afterburner.
Максимальной стабильности удалось достичь на частотах 940/5254 МГц и только при высоких оборотах вентилятора.
У видеоадаптера есть потенциал для дальнейшего разгона, потому как 940 МГц ядру покорились при 1,2 В. Но при дальнейшем повышении частот и напряжения, работа в игровых приложениях была крайне нестабильна. Похоже, сказывается недостаточное охлаждение системы питания. Пройти 3DMark Vantage не составило труда на частотах 985/5252 МГц.
Подобный разгон в любом случае подразумевает замену системы охлаждения, так что мы решили проверить, на каких частотах карта сможет пройти тест в Crysis Warhead в тихом режиме (обороты вентилятора на 40%).
Этим пределом оказались 840 МГц на ядре при начальном напряжении 1,118 В. Gigabyte GV-R585OC-1GD
На очереди видеокарта Gigabyte.
Поставляется в большой коробке в следующей комплектации:
- переходник DVI/D-Sub;
- два переходника питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции.

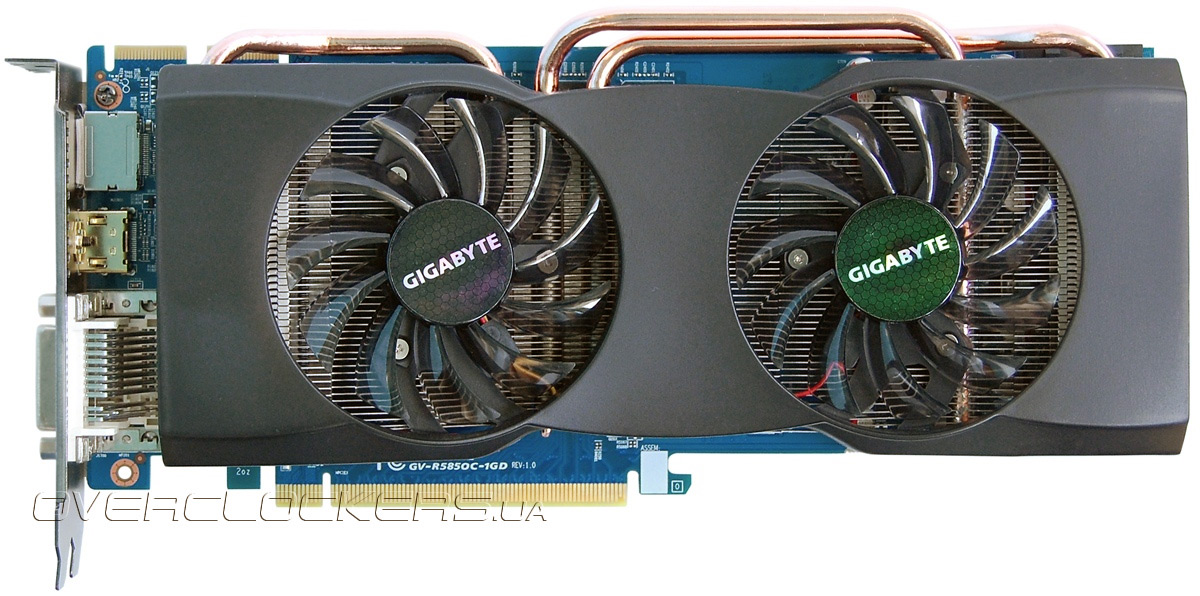

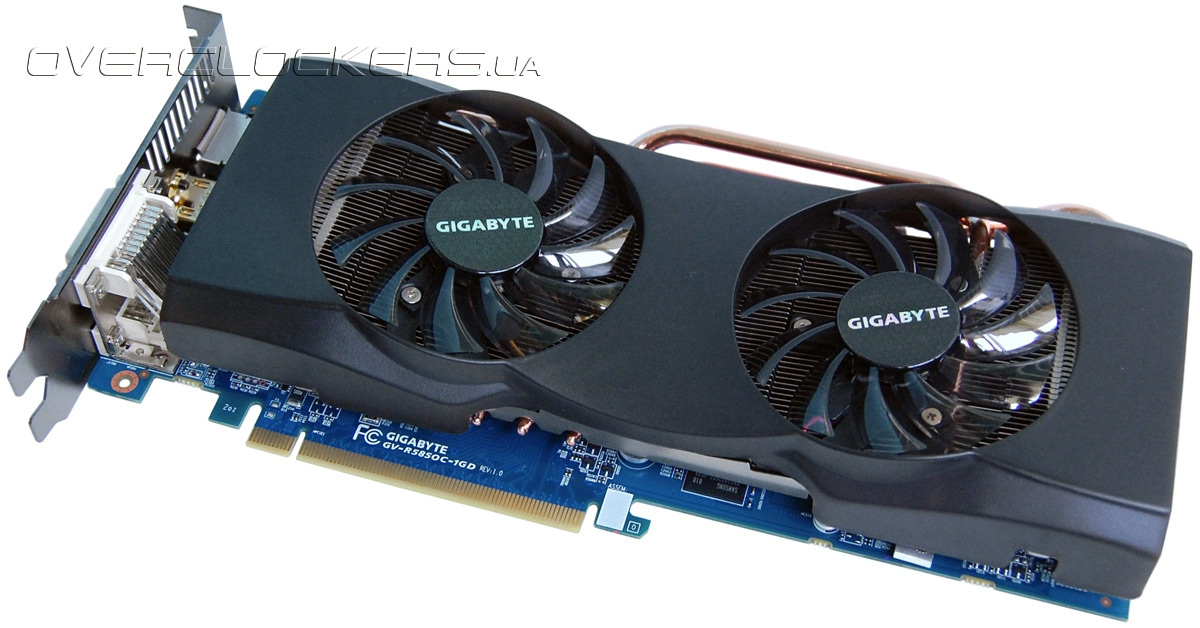

Данная модель одна из немногих, которая оснащена двухвентиляторной системой охлаждения.
Двухслотовый кулер полностью накрывает видеокарту и вентиляторы обеспечивают обдув всех компонентов на плате. Вентиляторы расположены под небольшим углом относительно поверхности карты.

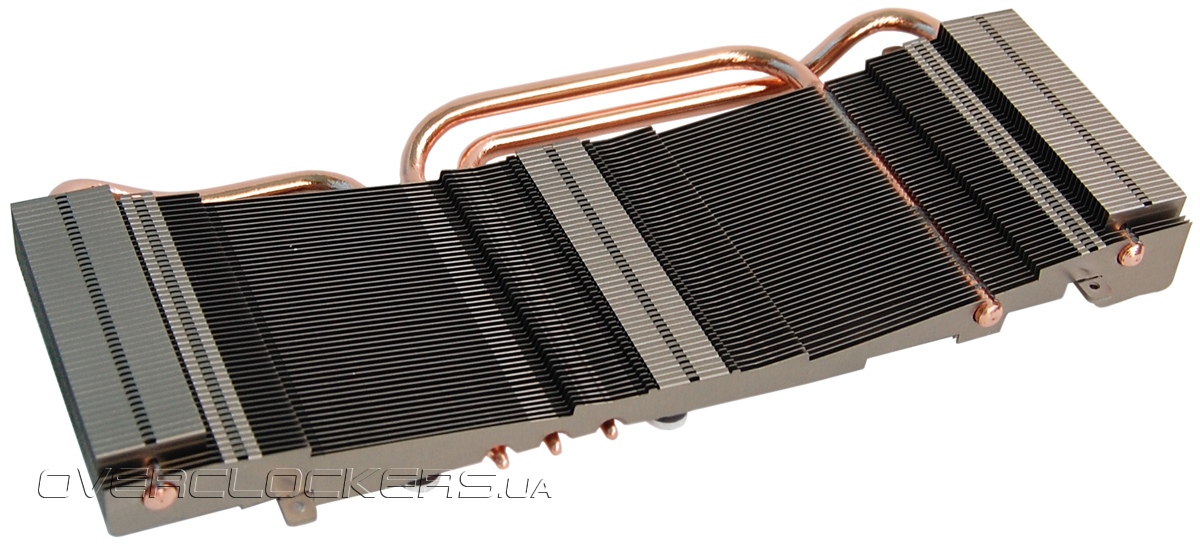

Система охлаждения включает полсотни алюминиевых пластин, нанизанных на три медные тепловые трубки.

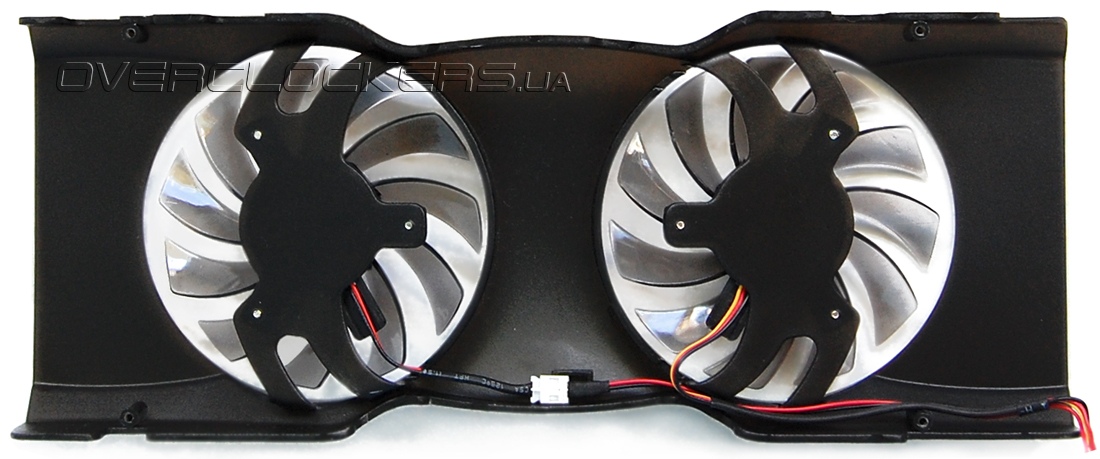

Сверху прикручивается пластиковый кожух с парой 80-мм вентиляторов производства Everflow.
Из-за наклонной ориентации вентиляторов наименьшая высота пластин у центра конструкции, наибольшая — у краев.

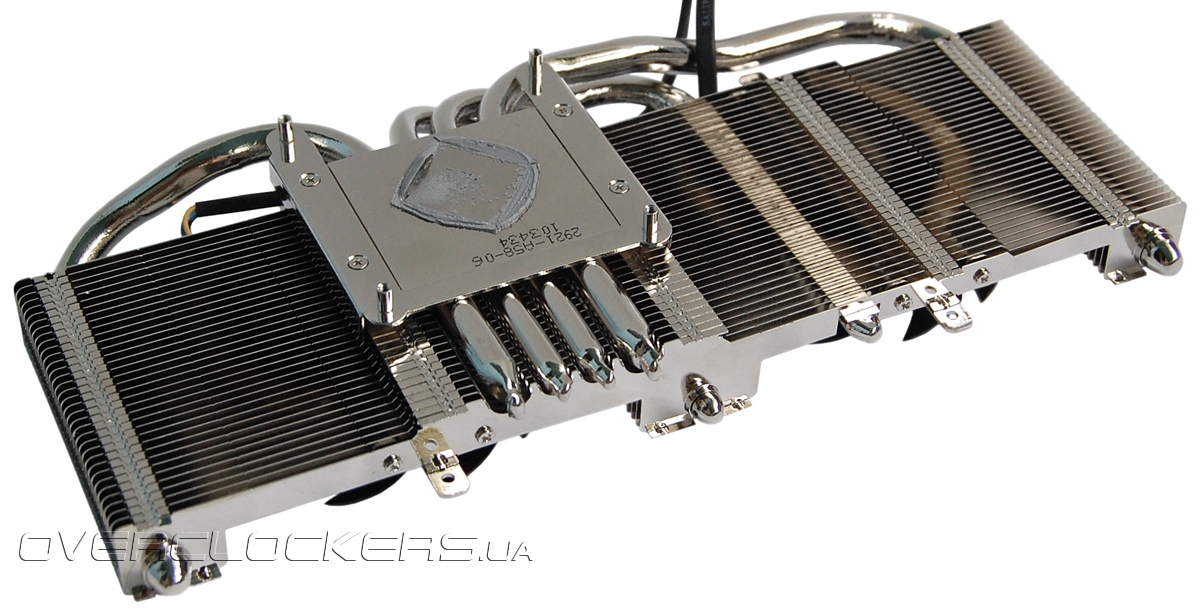

Две металлические планки, к которым прикручивается кожух, заодно служат каркасом для всей конструкции, предотвращая деформацию длинных пластин. Плюс к этому ребра имеют изгиб у краев конструкции, что также помогает увеличить и общую площадь рассеивания.

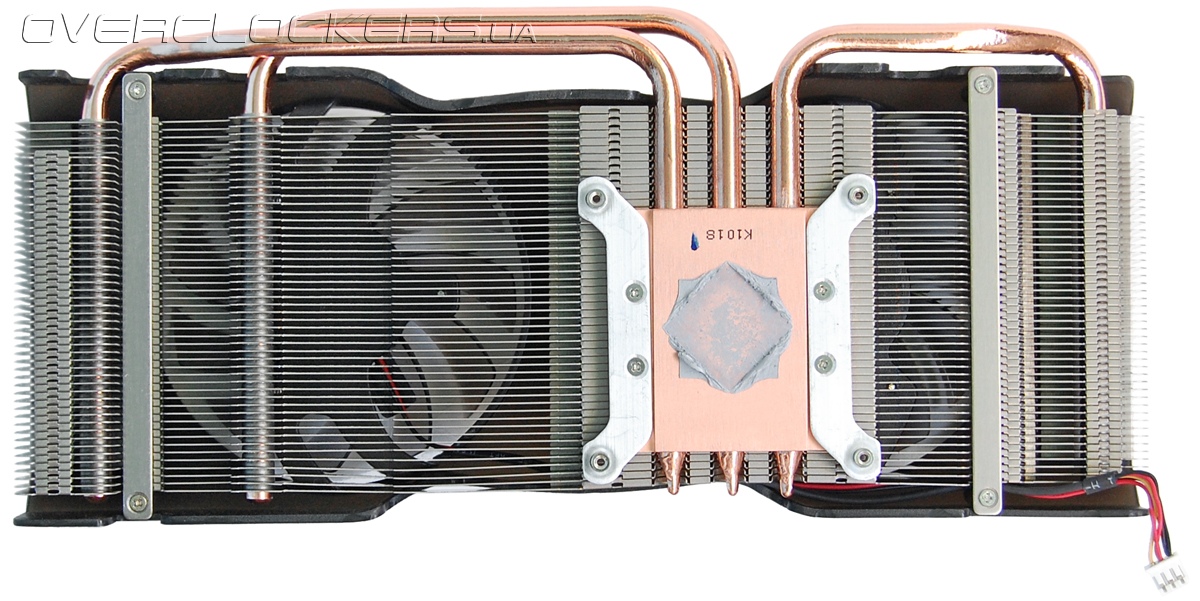

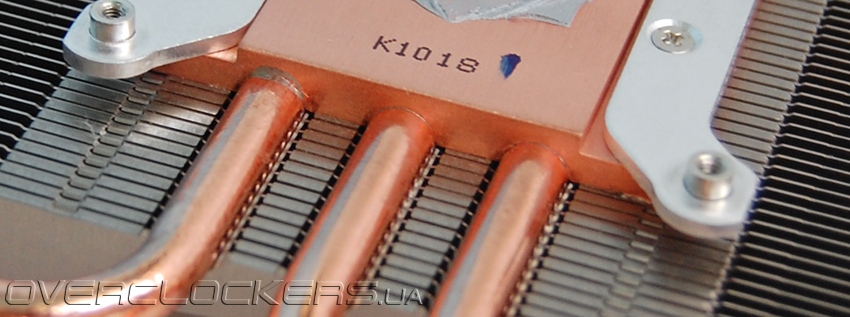

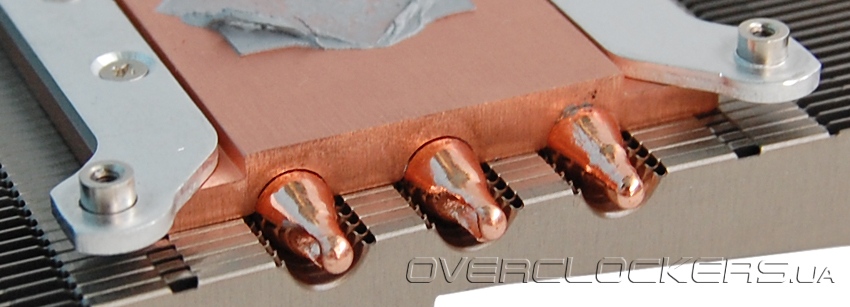

Трубки уложены в тщательно подогнанные под их форму желобки медного основания. Такие же желобки имеют и пластины, контактирующие с трубками у основания кулера. Надежный контакт обеспечивается пайкой.
Для охлаждения силовых элементов системы питания предусмотрен небольшой алюминиевый радиатор. Он играет и роль «подпорки» для массивного кулера, который сам имеет лишь четыре точки крепления к плате.

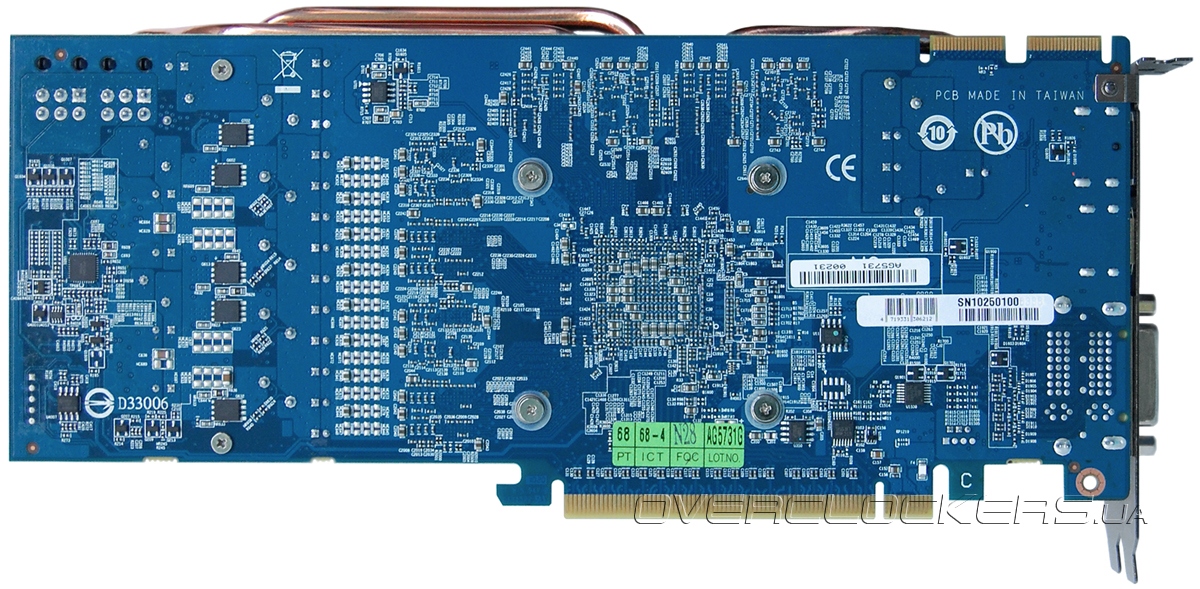

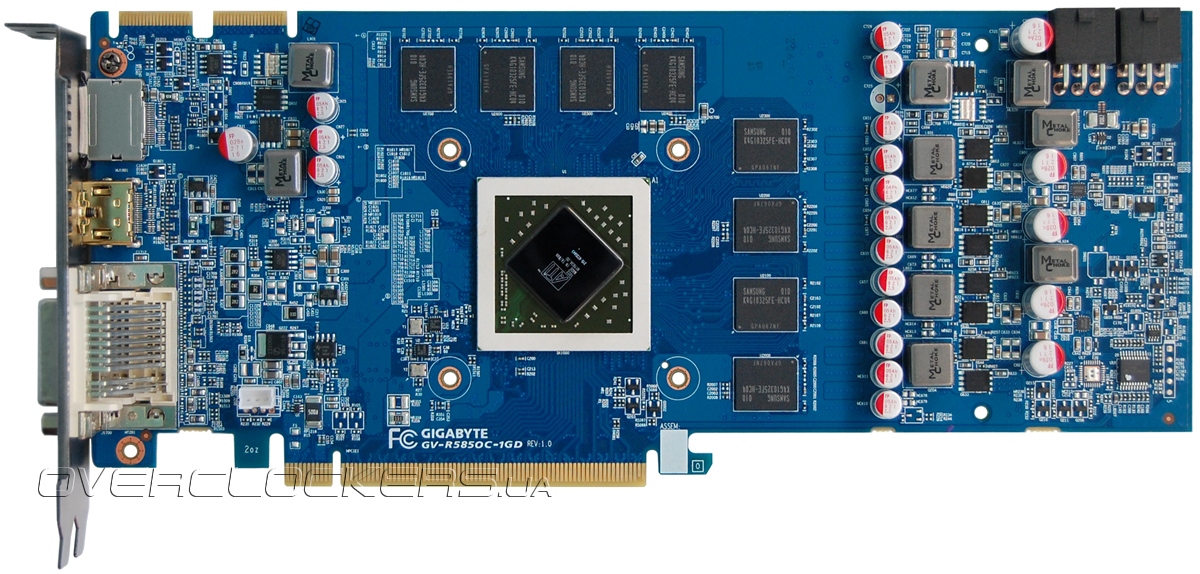

Карта нереференсного дизайна выполнена по внутреннему стандарту Ultra Durable VGA, основной особенностью которого является увеличенная толщина медных проводников во внутренних слоях платы, а также использование высококачественной элементной базы.

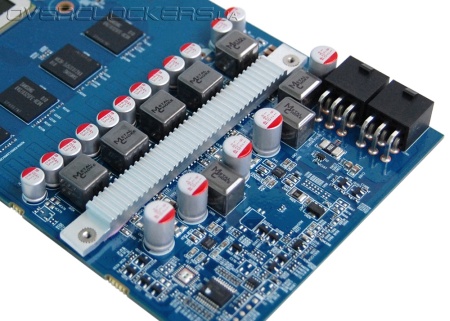

Четырехфазная система питания ядра реализована на полевых транзисторах со сверхнизким сопротивлением в открытом состоянии под управлением контроллера uP6213. Кстати, часть транзисторов вынесена на заднюю сторону платы и для них никакого охлаждения не предусмотрено. На лицевой стороне находится микроконтроллер PIC16F690. Такой же мы видели на видеокарте Gigabyte GV-R577SO-1GD. Предположительно, он отвечает за аппаратную реализацию функций мониторинга и управления питанием при использовании программной оболочки Gigabyte OC Guru. Вот только никакой информации о возможности софтвольтмода и поддержке утилитой OC Guru видеокарты GV-R585OC-1GD нет.
Графический чип RV870:
Используются микросхемы памяти от Samsung с маркировкой K4G10325FE-HC04, которые рассчитаны на частоту 5 ГГц.
Приставка OC в названии модели GV-R585OC-1GD изначально предполагает наличие заводского разгона. Производитель установил частоту ядра в 765 МГц, а память работает на стандартных 4000 МГц. В простое частоты снижаются до 157/1200 МГц.
При 12-минутной нагрузке Crysis Warhead температура ядра не превысила 60 градусов Цельсия. Вентиляторы раскручивались до 49% (около 1900 об/мин), уровень шума небольшой.
В стресс-тесте FurMark ядро прогрелось до 78 °C при работе вентиляторов на 68% от максимума (примерно 2500 об/мин).
Официально видеокарта не поддерживает софтвольтмод, но и без него разгон приятно удивил. Мы достигли стабильности в игровых приложениях на частотах 940/4900 МГц. При этом даже не понадобилось поднимать обороты вентилятора до максимума, достаточно было установить их на 70% (2590 об/мин). А вот пройти FurMark на таких частотах не удалось даже при максимальных оборотах (3300 об/мин).
Ну а теперь самое интересное. О том, как регулировать напряжения. Хотя стандартные утилиты не позволяют этого делать, а в комплекте нет никакого специализированного «софта», но достаточно скачать с сайта уже упоминавшуюся программу Gigabyte OC Guru и установить ее. Самое смешное, что в списке поддерживаемых видеокарт числятся лишь три модели Super Overclock серии, что не мешает задействовать все возможности данного программного комплекса и на GV-R585OC-1GD.

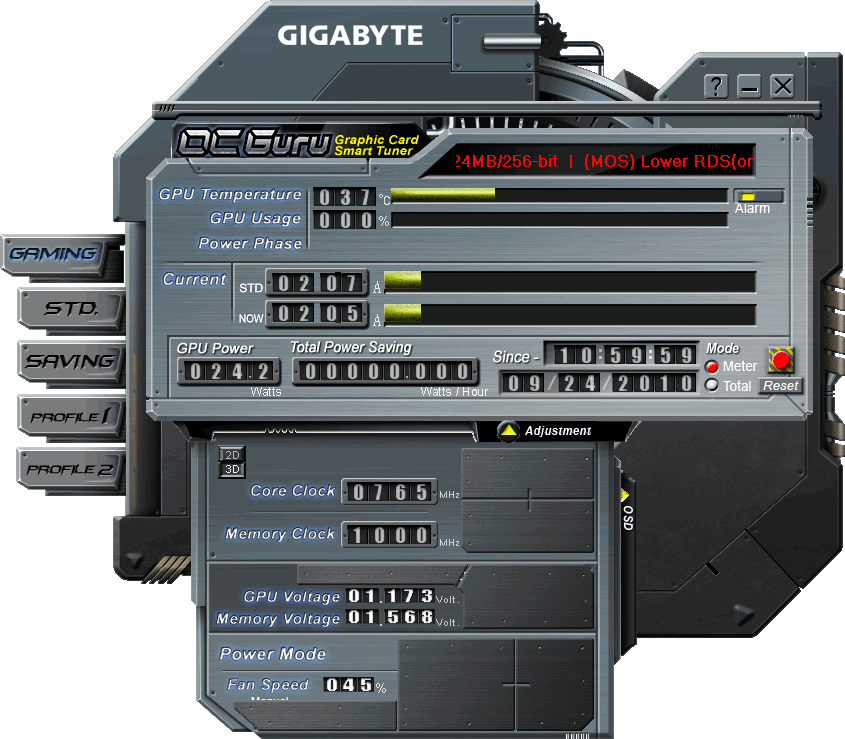

Утилита позволяет переключать видеокарту в один из стандартных профилей — в Gaming карта функционирует на 765/4000 МГц при напряжении 1,17 В, в Saving на 725/4000 при стандартном 1,087 В на ядре. Кстати, вот и секрет разгона GPU до 940 МГц, ведь изначально напряжение выше стандартного на 8%. Хотя даже для 1,17 В частота в 940 МГц довольно высокая.
В Profile 1 и Profile 2 пользователь может сам устанавливать необходимые параметры. В режиме Manual доступны для регулировки напряжение не только на GPU, но и на памяти. Мы не стали особо увлекаться софтвольтмодом GDDR5, лишь подняли напряжение на одно деление до 1,66 В, что позволило выиграть 25 (100) МГц. Максимум для GPU составляет 1,285 В. Предел разгона ограничен частотами 920/4800 МГц для ядра и памяти, так что без MSI Afterburner все равно не обойтись. Вначале устанавливаем нужное напряжение в Gigabyte OC Guru, а далее поднимаем частоты в MSI Afterburner. Вот только эффективности родной системы охлаждения для разгона при еще более высоких напряжениях не хватает. Нам даже не удалось пройти все тесты на 950 МГц при 1,19 В. А вот одолеть 3DMark Vantage не было особой проблемой даже на частотах 980/5000 МГц. Но для игрового тестирования мы ограничились частотами 940/4900 МГц. Для раскрытия дальнейшего потенциала пользователю придется решить вопрос по улучшению охлаждения, особенно VRM-элементов. HIS HD 5850 1GB (H585F1GD)

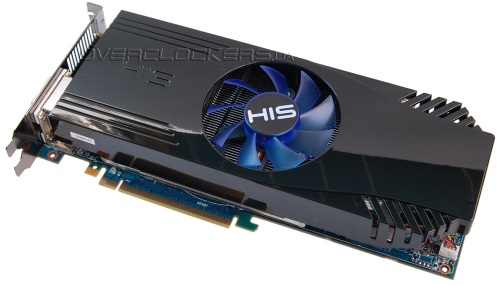

Видеоадаптеры компании HIS представлены у нас сразу тремя моделями. Первая — типичный референсный продукт.
Комплектация следующая:
- переходник DVI/D-Sub;
- два переходника питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции.

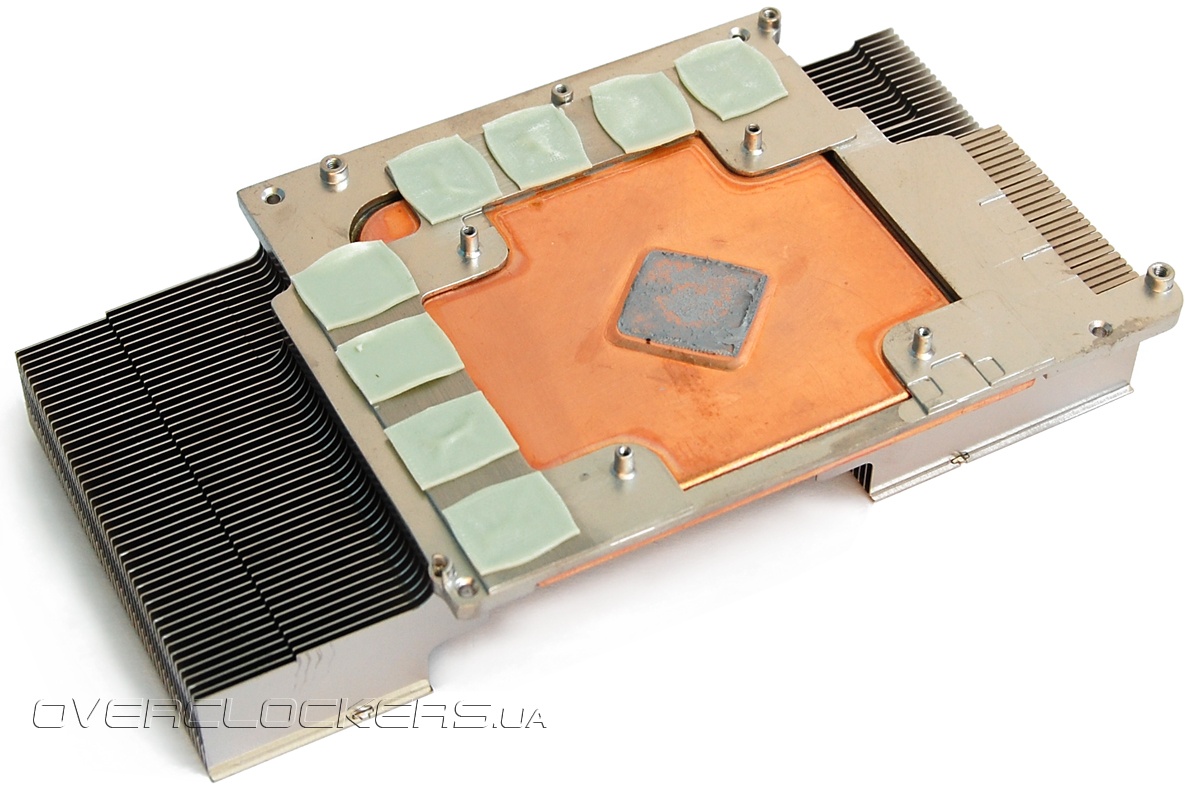

Кулер, вид снизу:
Его составные части:

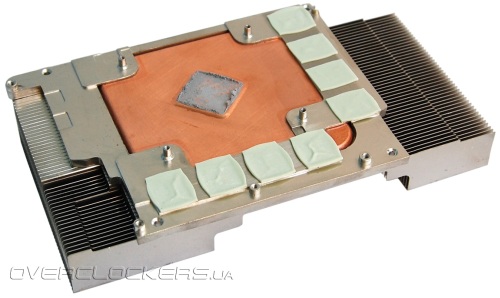

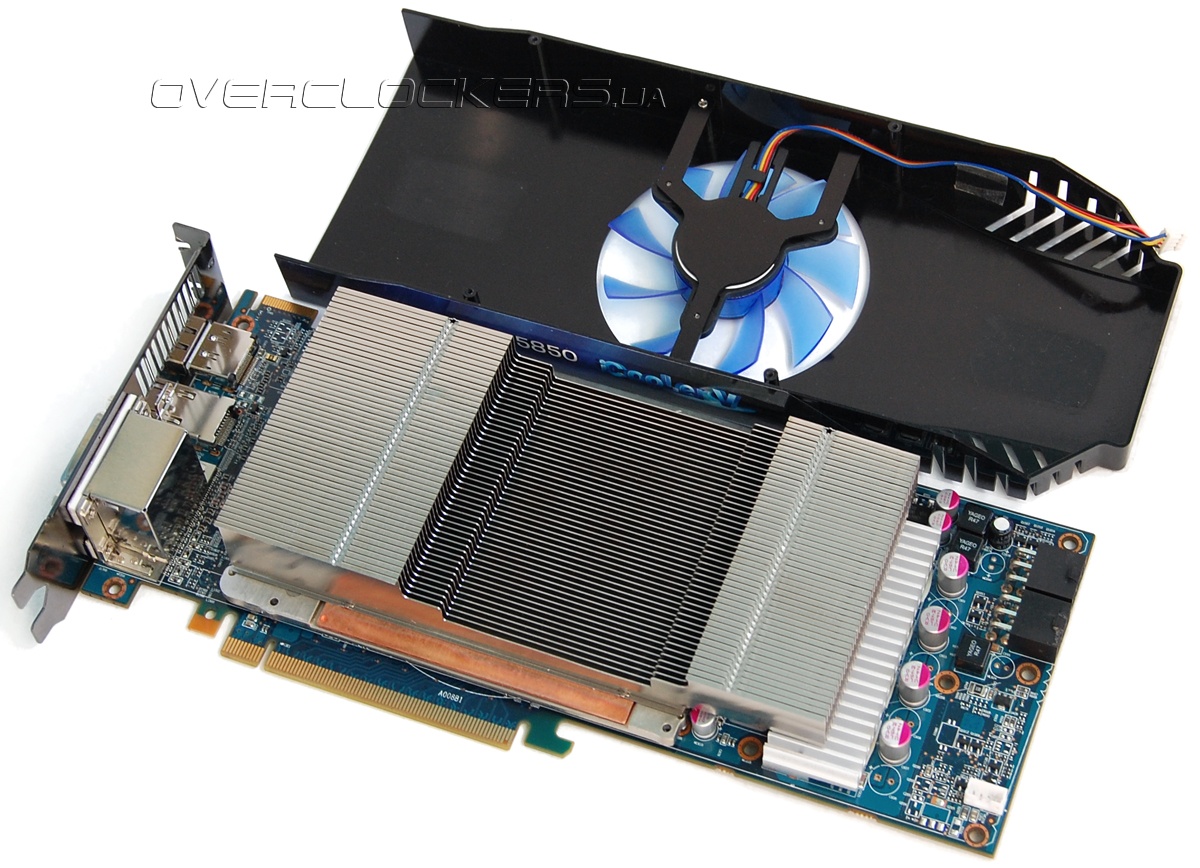

А вот такой вид имеет установленная система охлаждения без верхнего кожуха. В месте контакта с микросхемами системы питания есть небольшая тепловая трубка.

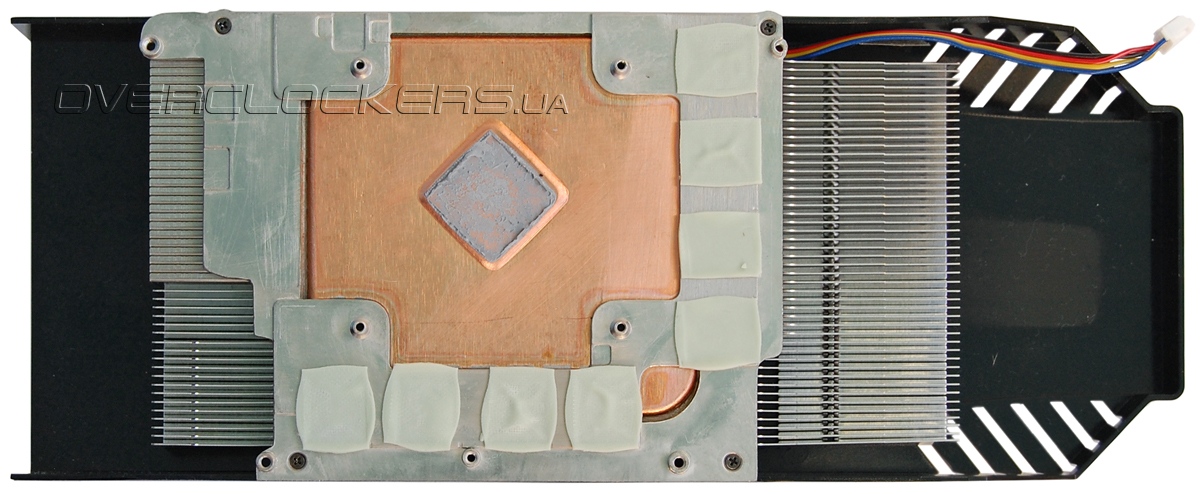

Радиатор GPU не отличается большими размерами. Его эффективность обеспечивается двумя толстыми тепловыми трубками и высокими оборотами радиального вентилятора.
Конструкция стандартной СО довольно удачная благодаря продуманному охлаждению всех компонентов платы. Она же позволяет достичь стабильности на очень высоких частотах за счет мощного высокооборотистого вентилятора.
Основной радиатор имеет небольшой недостаток. Из-за большого изгиба толстых трубок трудно подогнать отверстия в пластинах точно под положение трубки. Поэтому пять пластин радиатора имеют большие отверстия на месте сгиба одной трубки, контактируя лишь со второй.

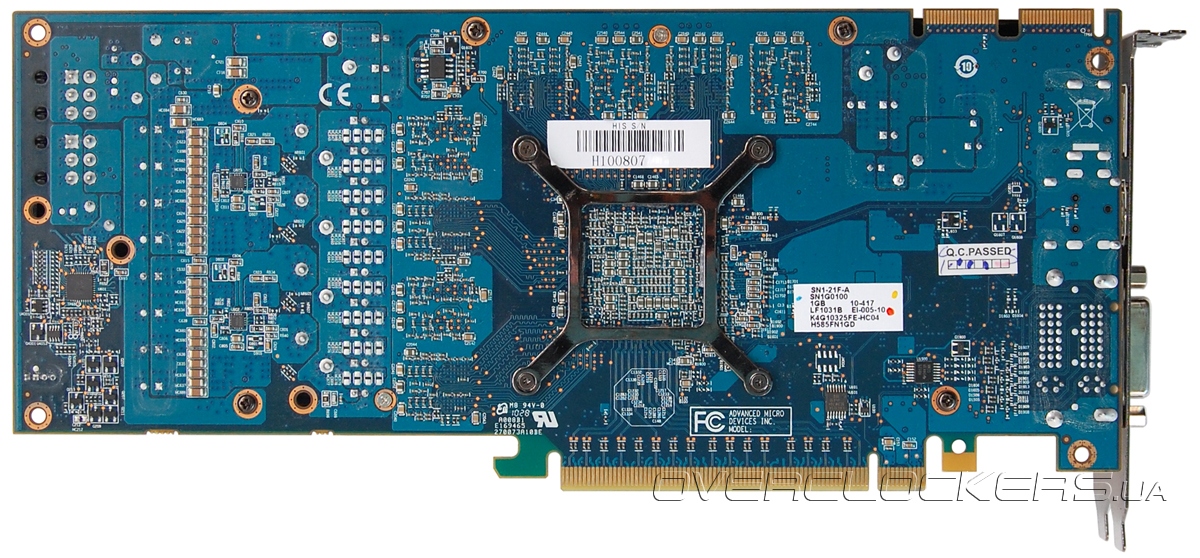

Типичный референсный дизайн с трехфазной схемой питания GPU и двухфазной подсистемой питания памяти.
Система питания ядра построена на микросхемах Volterra VT1157SF под управлением контроллера Volterra VT1165MF.
Данный экземпляр основан на графическом чипе, произведенном еще в 2009 году.
Распаяны обычные микросхемы памяти Samsung K4G10325FE-HC04.
Частотные характеристики стандартные — 725/4000 МГц для ядра и памяти.
При 12-минутной нагрузке Crysis Warhead Benchmarking Tool («Ambush») при разрешении 1920x1200 на максимальных настройках со сглаживанием температура ядра достигла 76 °C.
При 12-минутном прогоне «теста стабильности» FurMark пиковая температура достигла 86 °C.
Данный видеоадаптер единственный из всех смог пройти все игровые тесты на частоте GPU в 1 ГГц. Напряжение было повышено до 1,25 В. Разгон памяти ограничился частотой 1228 (4912) МГц.
Этот референсный видеоадаптер мы заодно проверили на разгон в более практичном режиме при работе вентилятора на 40% от максимума (2330 об/мин). Нельзя сказать, что видеокарта в таком режиме тихая, шум очень даже заметен, но еще вполне терпим. Вот только разогнать толком при таком охлаждении карту не удалось. После долгих проб удалось пройти 12-минутный тест Crysis Warhead при разрешении 1920x1200 с AA4x на частоте 850 МГц и номинальном напряжении, но следующие пять минут нагрузки уже привели к перегреву и подвисанию 3D-приложений. Говоря о перегреве, мы имеем в виду, в первую очередь, микросхемы Volterra , ведь температура самого ядра не превышала и 80 °C. HIS HD 5850 iCooler V (H585FN1GD)
Следующая видеокарта относится к серии нереференсных продуктов, оснащенных системой охлаждения iCooler.
Комплектация:
- переходник DVI/D-Sub;
- два переходника питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции;
- купон со скидкой 10% на приобретение Battlefield: Bad Company 2.
Набор внешних интерфейсов стандартный: HDMI, Display Port и два DVI.

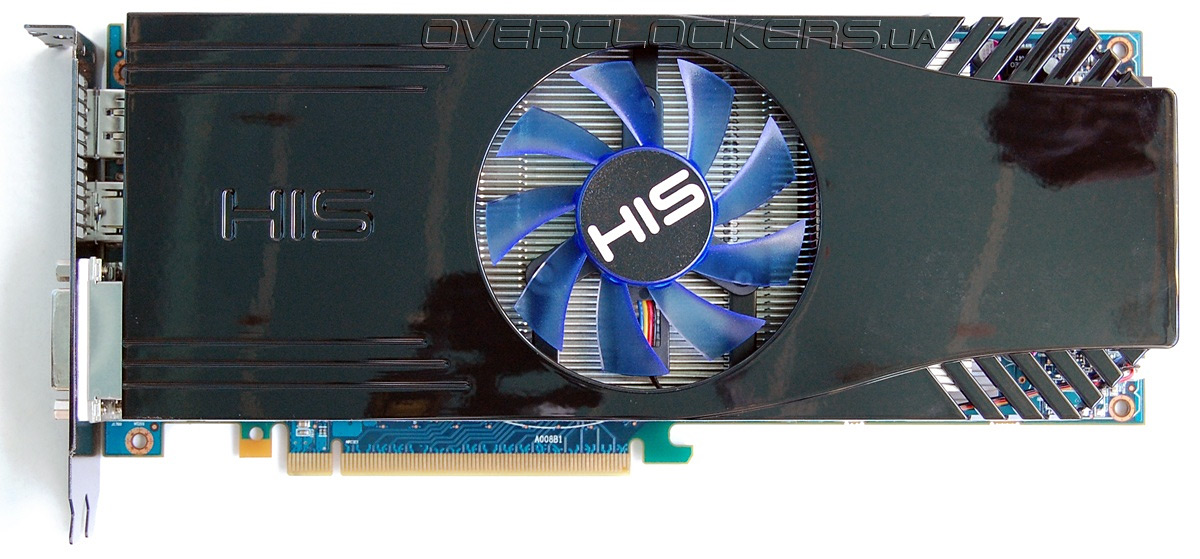

Уникальность системы охлаждения iCooler V, в том, что она лишена тепловых трубок. Но большой радиатор с массивным медным основанием отлично справляется с охлаждением RV870.

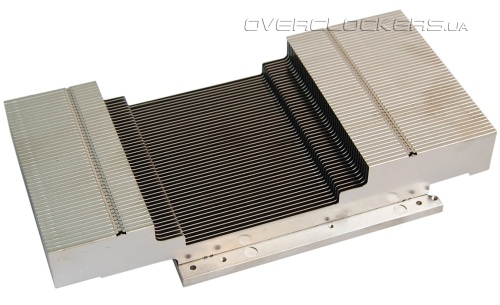

Конструкция радиатора ничем не отличается от такового у уже упоминавшегося адаптера HIS HD 5830 iCooler V Turbo.

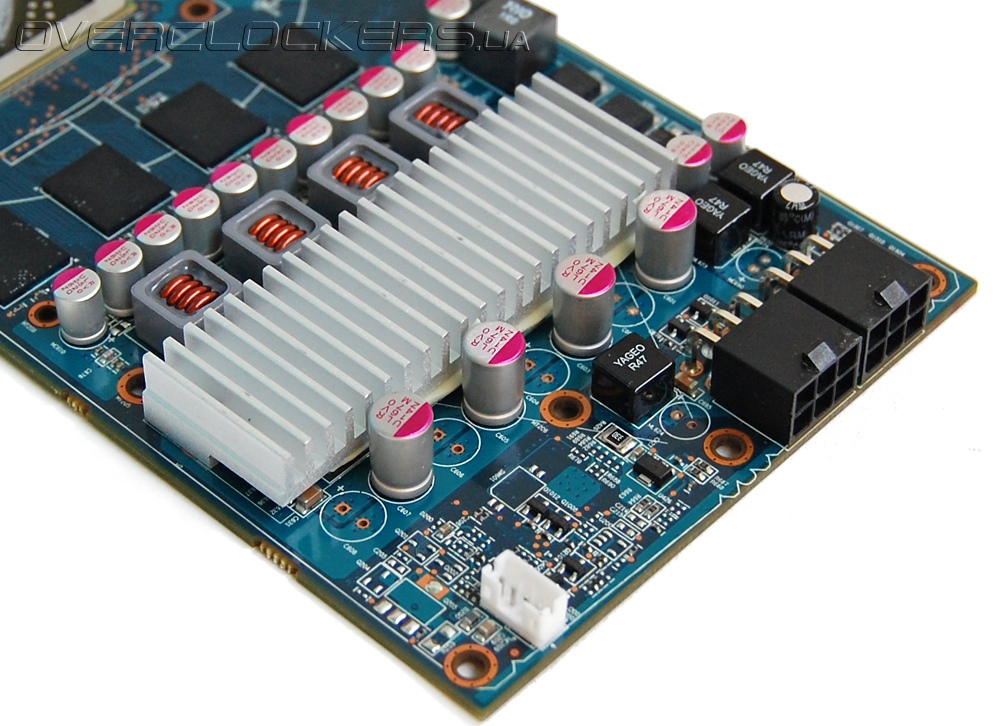

Для охлаждения транзисторов системы питания предусмотрен свой небольшой радиатор.

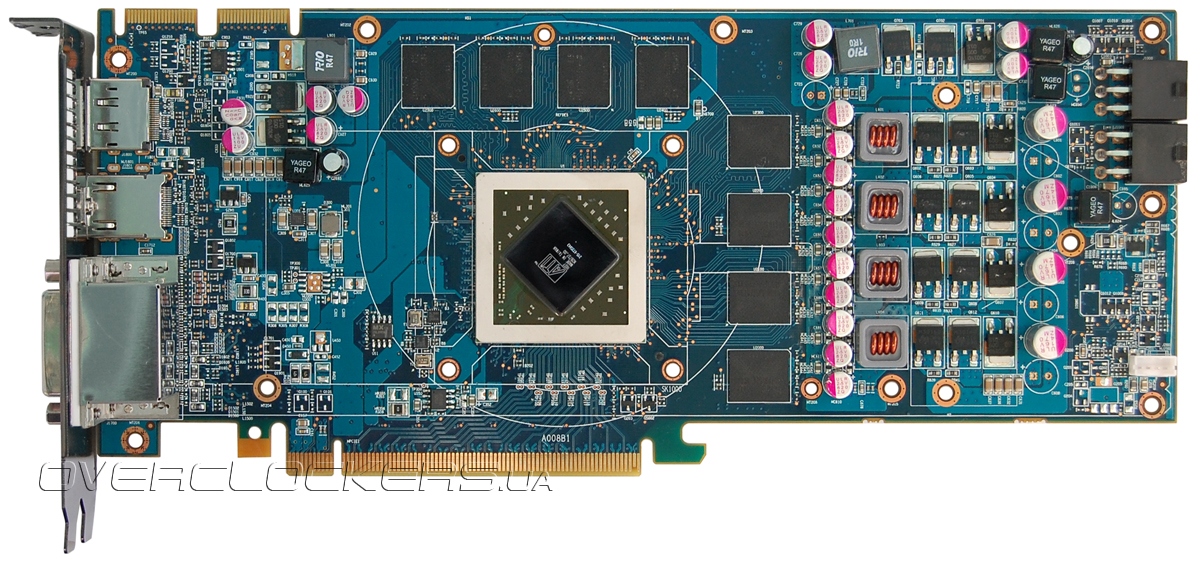

Дизайн платы нам тоже уже знаком по аналогичному Radeon HD 5830. Производитель позиционирует серию iCooler как бюджетную, поэтому видеокарта обходится без дорогих компонентов — распаяны простые дроссели и транзисторы. Это, впрочем, не говорит о низком качестве производства, но возможно не лучшим образом скажется на достижении высоких частот. Хотя инженеры HIS подстраховались и на этот счет, изначально ограничив разгонный потенциал карты невысоким рабочим напряжением и отсутствием поддержки привычного для HD 5850 сотфвольтмода.
Система питания ядра четырех фазная, в составе которой используются две микросхемы uP6262. Управляющие функции возложены на контроллер uP6213.
Графический процессор RV870 собственной персоной:
Микросхемы памяти — Samsung K4G10325FE-HC04:
Рабочие частоты вполне типичны — 725/4000 МГц. В простое они снижаются до 157/1200 МГц.
В нашем стандартном 12-минутном тесте Crysis Warhead температура ядра не превысила 61 °C. Вентилятор при этом раскрутился до 50% от максимума (примерно 2500 об/мин).
В FurMark ядро прогрелось до 66 °C, обороты вентилятора увеличились до 61% (чуть более 3000 об/мин). Уровень шума в таком режиме довольно высокий.
В игровом режиме карта тише, но все равно создает заметный гул. Хотя невысокие температуры говорят о неплохом потенциале системы охлаждения. Мы решили проверить это, зафиксировав вентилятор на 40% (1800 об/мин). В итоге при минимальном уровне шума в Crysis Warhead температура не превысила 72 °C, что ниже чем у референса.
А вот с разгоном у адаптера не сложилось. Все чего удалось достичь — это 790 МГц на ядре и 1266 (5064) МГц на памяти GDDR5.
Зато для стабильности в игровых приложениях не понадобилось поднимать обороты вентилятора до максимума, достаточно было 60% (3000 об/мин). HIS HD 5850 iCooler V Turbo (H585FNT1GD)
Следующая модель HIS отличается повышенными частотами (о чем говорит приставка Turbo в названии).
Комплект поставки включает:
- переходник DVI/D-Sub;
- два переходника питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции;
- купон со скидкой 10% на приобретение Battlefield: Bad Company 2.

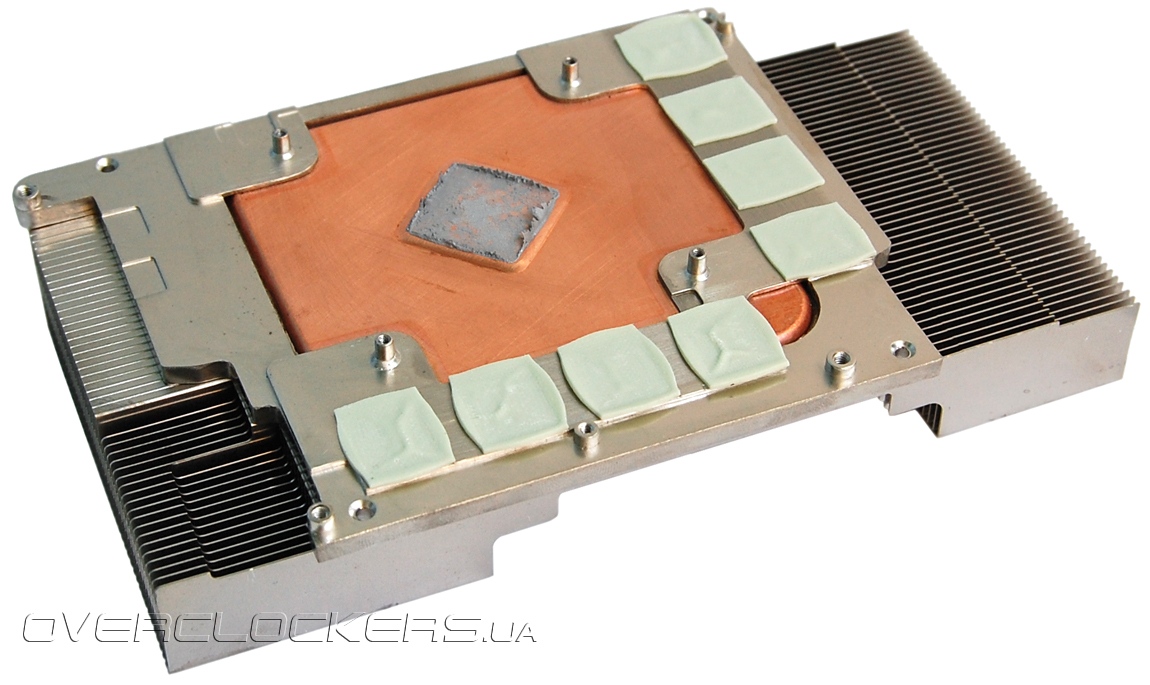

Система охлаждения тоже не претерпела никаких изменений. Массивный радиатор имеет крупное основание с большой медной пластиной и включает 46 тонких алюминиевых ребер, обдуваемых 80-мм вентилятором. Конструкция контактирует с ядром и микросхемами памяти. На транзисторы системы питания установлен отдельный радиатор.

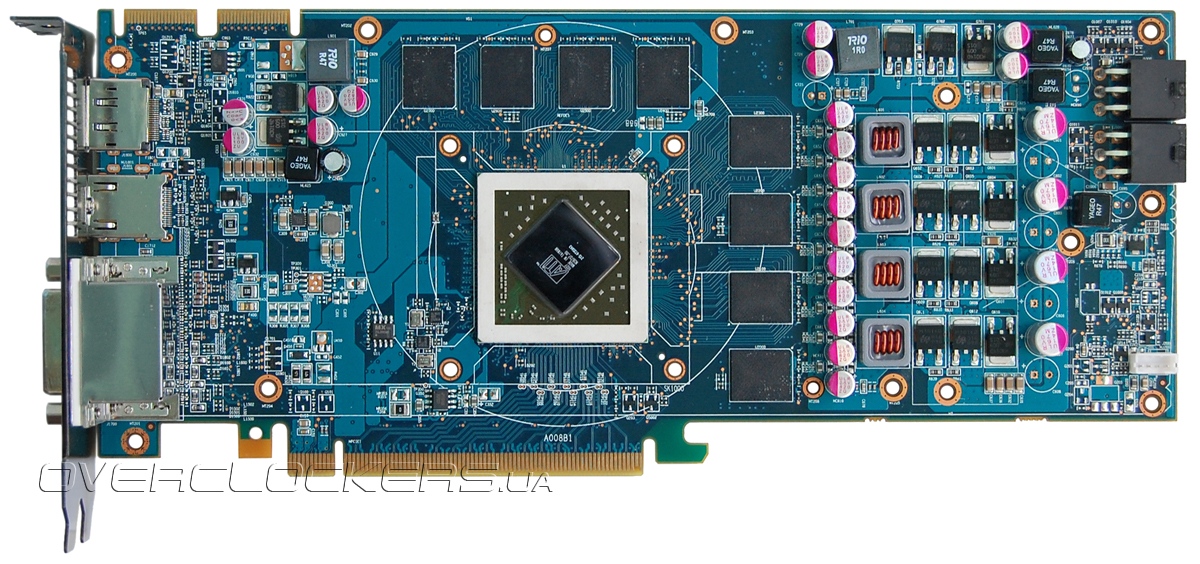

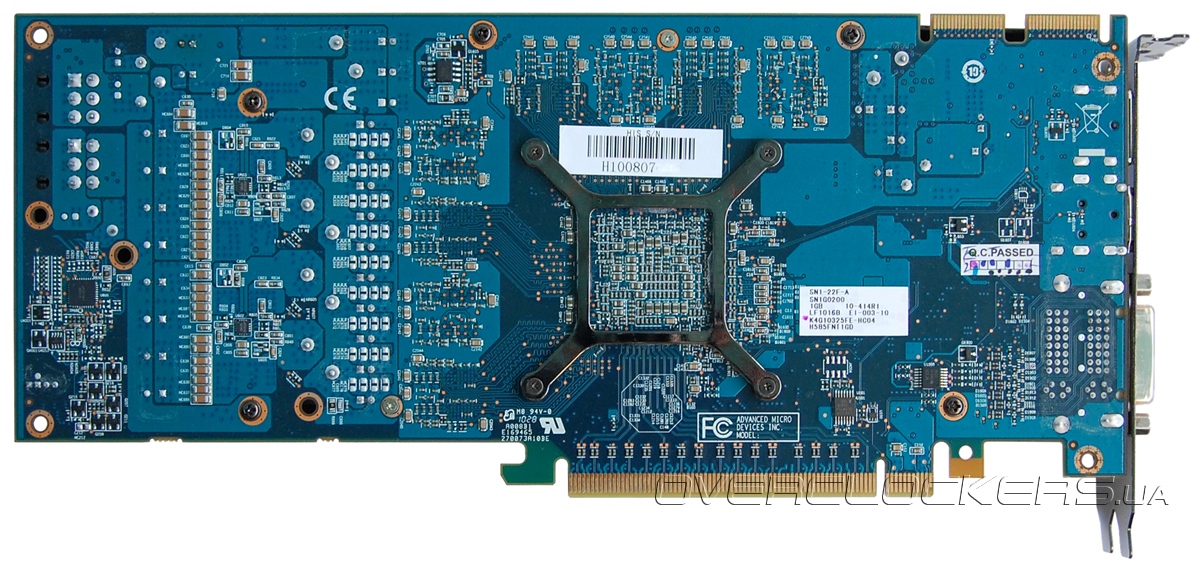

Без системы охлаждения плата выглядит следующим образом:
Четырехфазная подсистема питания ядра реализована на ШИМ-контроллере uP6213 производства uPI Semiconductor Corp.
Графический процессор RV870:
Микросхемы памяти — уже привычные Samsung K4G10325FE-HC04.
Рабочие частоты у данной модели самые высокие — 765/4500 МГц. В 2D-режиме они снижаются до 157/1200 МГц.
При 12-минутной игровой нагрузке демо-записью Ambush из Crysis Warhead Benchmarking Tool при разрешении 1920x1200 на максимальных настройках со сглаживанием температура ядра не превысила 62 °C. Вентилятор раскрутился до 54% от своего максимума.
При нагрузке «тестом стабильности» FurMark графический процессор прогрелся до 68 °C. Обороты вентилятора достигали 62-65%.
Разгон данной Turbo-версии оказался не выше чем у простой карты HIS iCooler V, даже хуже на несколько мегагерц — 785/5036 МГц.
Для стабильности в игровых приложениях не требовалось поднимать обороты вентилятора системы охлаждения до максимума, достаточно было 60% (3000 об/мин). MSI R5850 Twin Frozr II
Видеокарта MSI поставляется в коробке с откидывающейся боковой крышкой.
Комплектация включает:
- переходник DVI/D-Sub;
- два переходника питания molex/PCI-E;
- мостик CrossFire;
- диск с драйверами;
- инструкции.
На задней панели находятся три разъема для внешних коммуникаций: DVI, HDMI, Display Port.

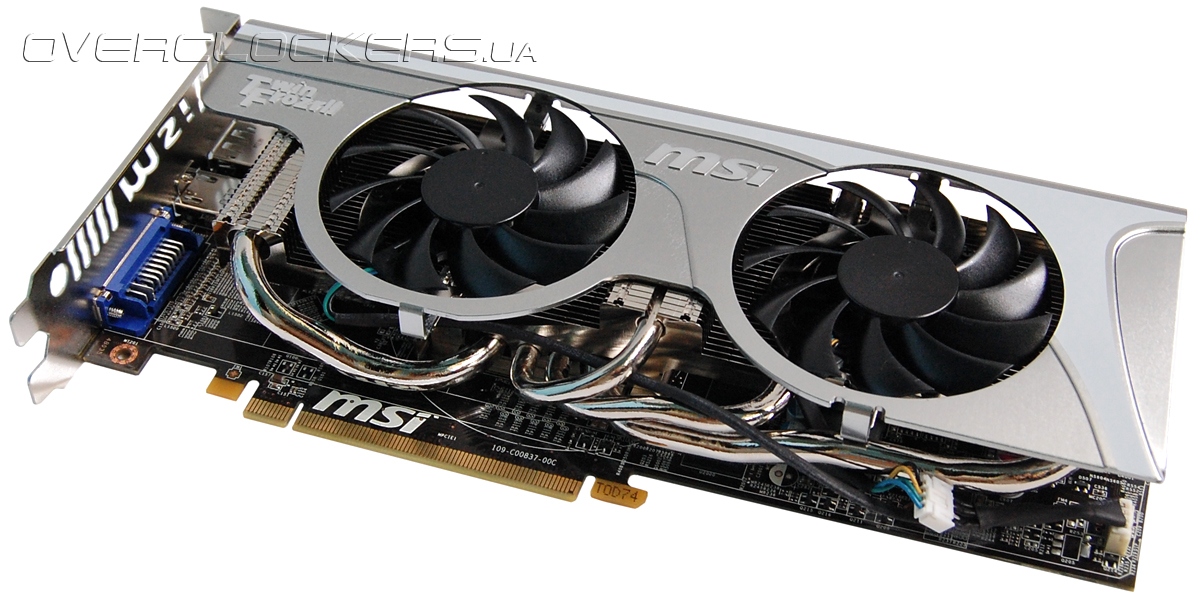

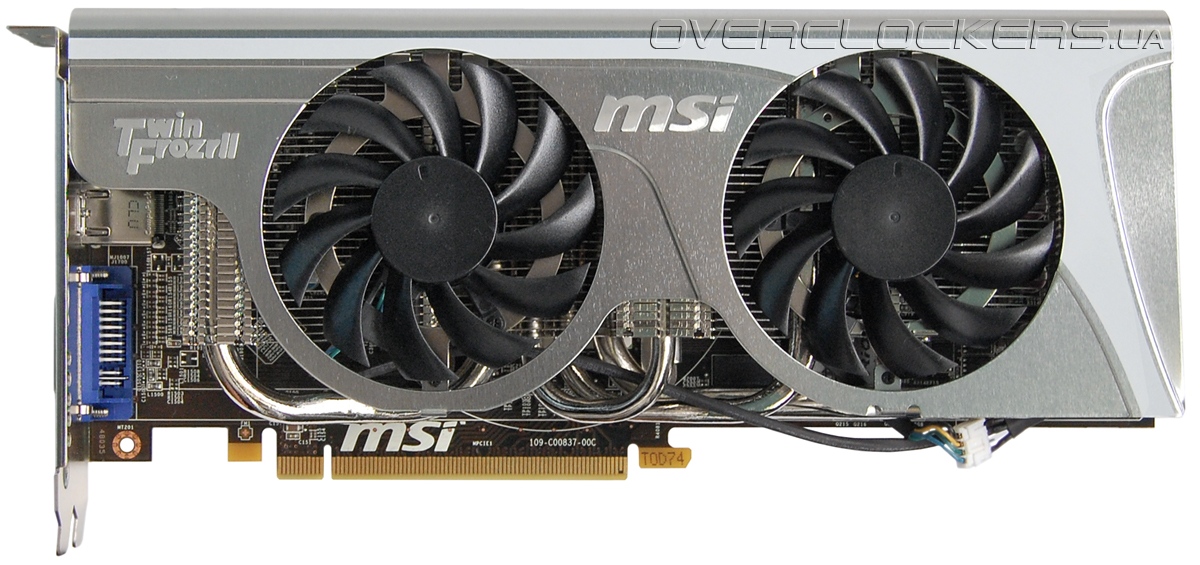

Кулер полностью накрывает плату, обеспечивая обдув всех компонентов.

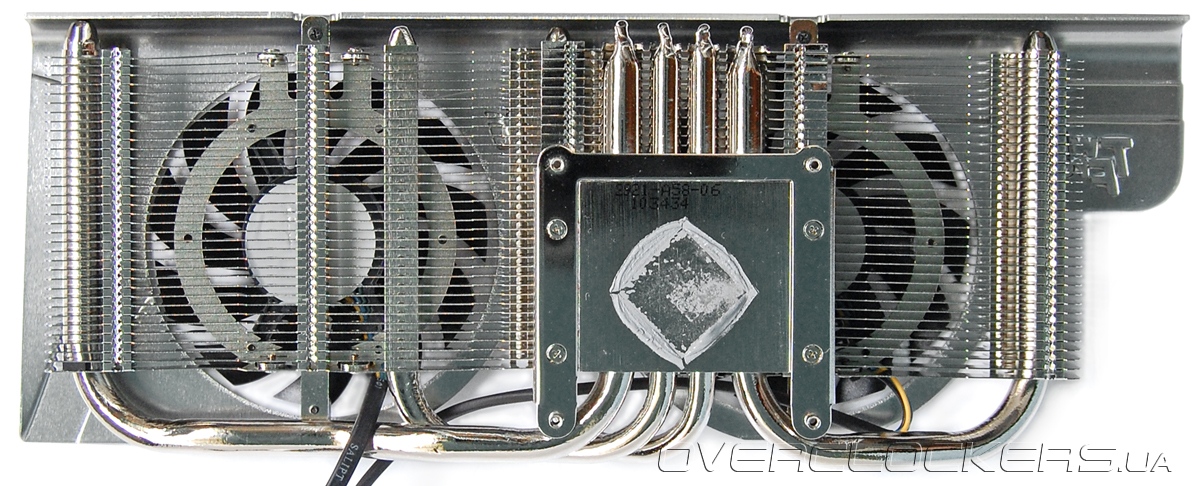

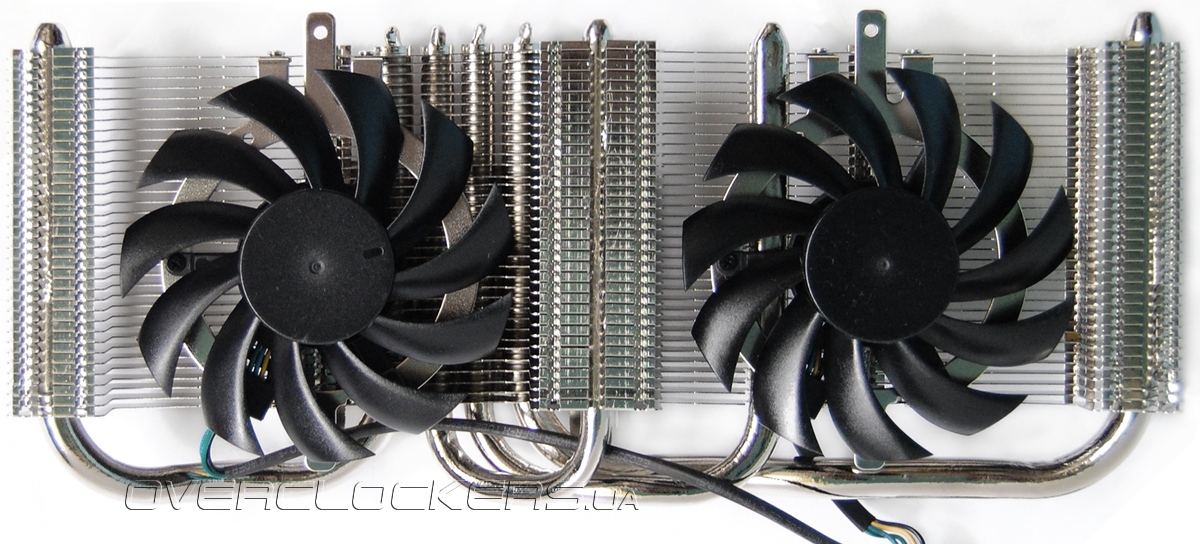

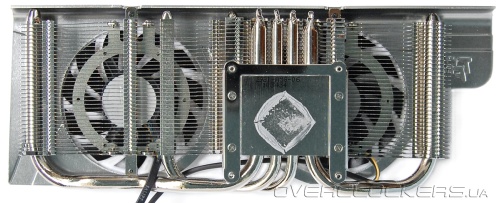

Радиатор при внешней схожести с системой охлаждения у Gigabyte GV-R585OC-1GD обладает более компактными размерами. На четыре тепловые трубки, две из которых 8-мм, нанизано 35 пластин. Обдувается он двумя 80-мм вентиляторами.

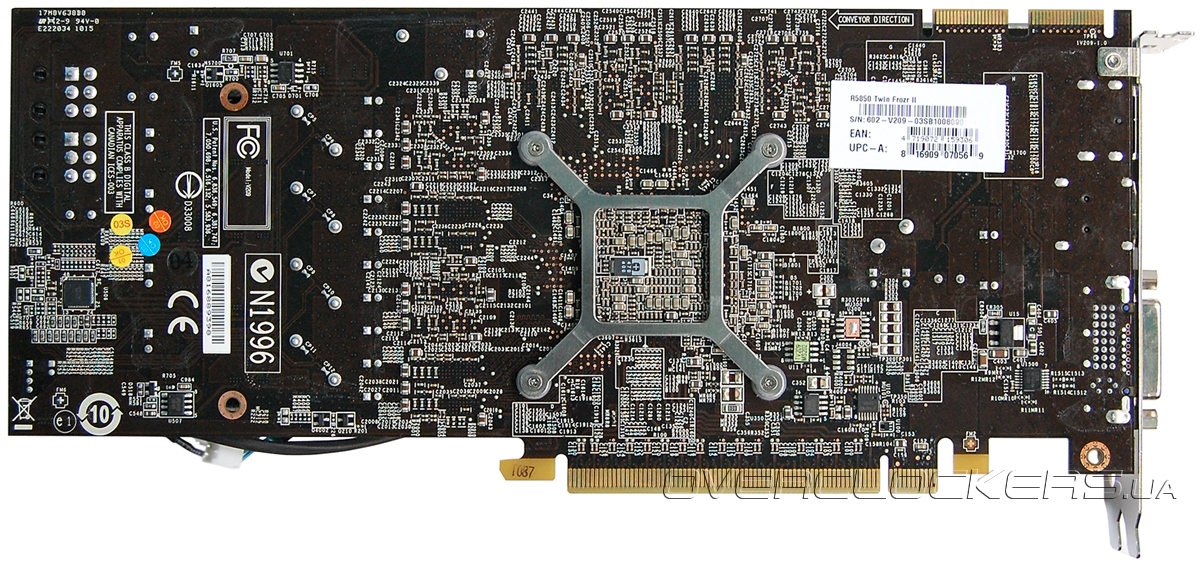

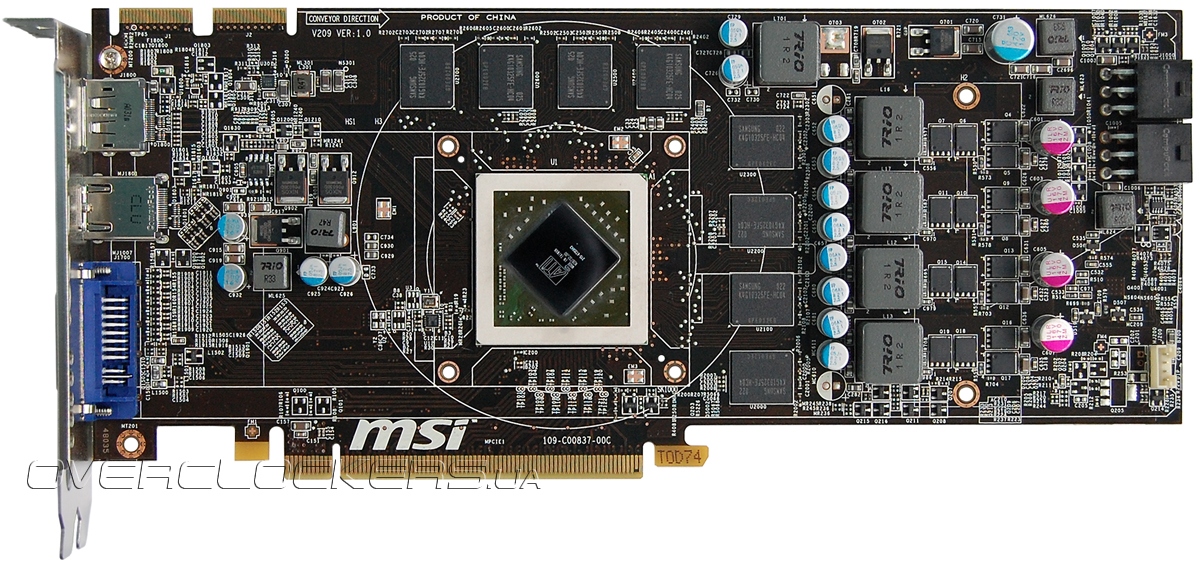

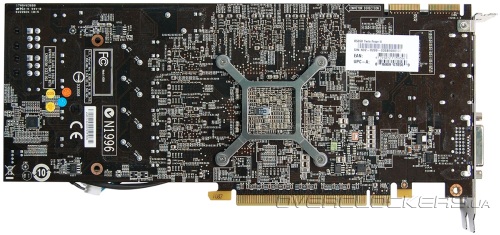

Взглянем на саму плату.
Система питания ядра выполнена по четырехфазной схеме с использованием полевых транзисторов с пониженным сопротивлением открытого канала под управлением контроллера uP6219AK.
Никакого радиатора для транзисторов не предусмотрено. Софтвольтмод поддерживается. Элементная база отвечает военным стандартам качества. С обратной стороны платы, в районе графического процессора, предусмотрен танталовый конденсатор, отвечающий за стабильность питающего напряжения GPU.
Графический чип RV870 выполнен на 25 неделе этого года.
Распаяно восемь микросхем памяти Samsung K4G10325FE-HC04.
Частоты у MSI R5850 Twin Frozr II полностью соответствуют стандартным спецификациям — 725/4000 МГц. При отсутствии нагрузки они снижаются до 157/1200 МГц.
Видеоадаптер неприятно удивил высоким уровнем шума. Даже в простом игровом режиме при нагрузке Crysis Warhead гул был очень сильный, хотя при температуре не более 63 °C обороты вентилятора не превышали 58% (3290 об/мин). Утилита MSI Afterburner, похоже, немного привирает, ведь уже при 70% вентиляторы достигают своего максимума, что видно по мониторингу данных таходатчика в GPU-Z и заметно по уровню шума.
Напряжение на ядре завышено до 1,164 В, что частично является причиной высоких оборотов вентиляторов. С другой же стороны, кулер Gigabyte GV-R585OC-1GD справляется с охлаждением RV870 в тихом режиме при напряжении 1,17 В.
В FurMark графический процессор прогрелся до 77 °C даже при максимальных оборотах вентиляторов.
Кстати, добиться снижения уровня шума в игровом режиме, понизив напряжение на GPU до стандартного 1,087 В, не удалось. Выигрыш составил всего пару процентов по оборотам вентиляторов при том же уровне нагрева. Хотя можно сочетать это вместе с понижением оборотов вентилятора при помощи утилиты MSI Afterburner.
Разгон оказался неплохим, и карта стабильно функционировала на 930/5100 МГц. Вот только даже для такой не самой высокой частоты GPU пришлось поднять напряжение до 1,235 В. Хотя это всего лишь данные программного мониторинга, реальное напряжение может быть и ниже.
При 1,3 В на ядре удалось пройти 3DMark Vantage при частотах 1000/5100 МГц. О стабильности в Crysis Warhead на максимальных настройках качества речи уже не шло. PowerColor HD5850 1GB GDDR5 (AX5850 1GBD5-DH)
Видеокарты PowerColor традиционно поставляются в маленьких коробках с минимальной комплектацией, и данная модель не исключение.
Комплект поставки:
- переходник DVI/D-Sub;
- диск с драйверами;
- инструкции.
Набор видеоинтрефейсов стандартный: два DVI, HDMI и Display Port.

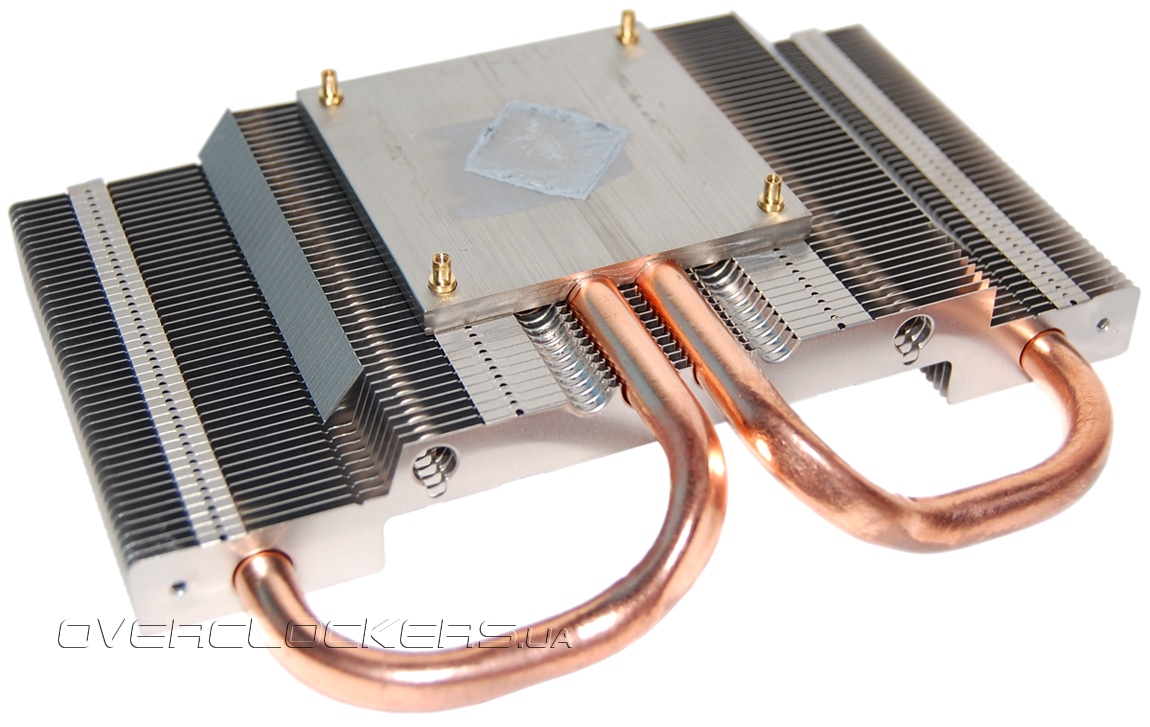

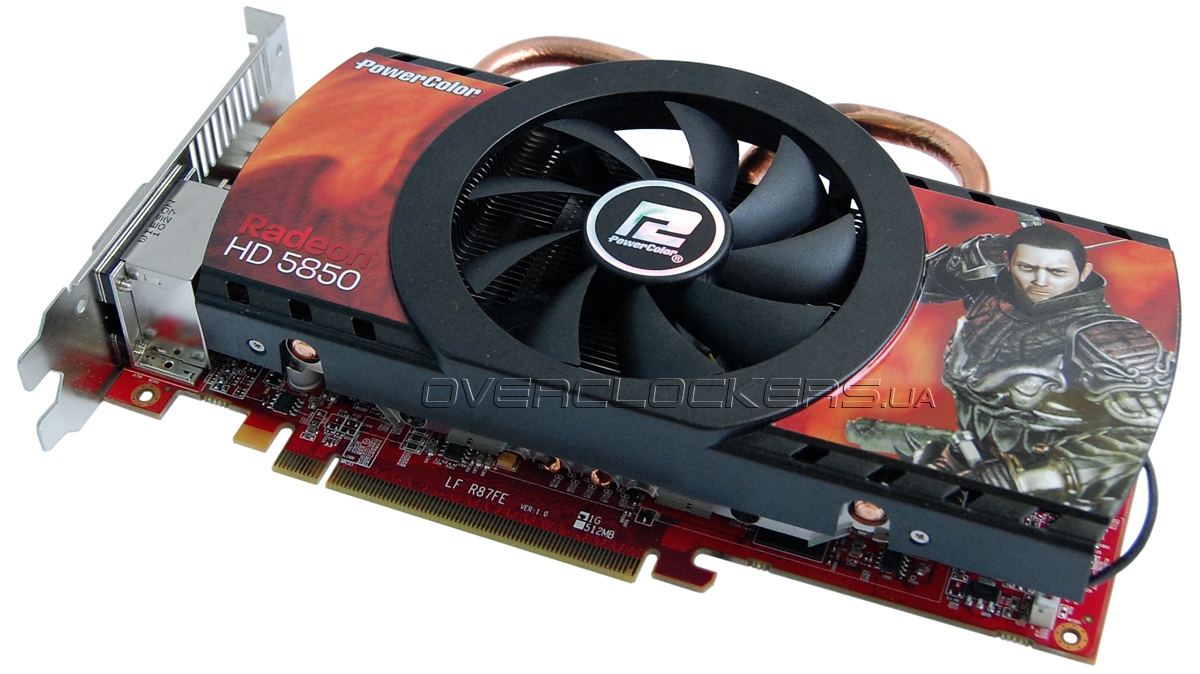

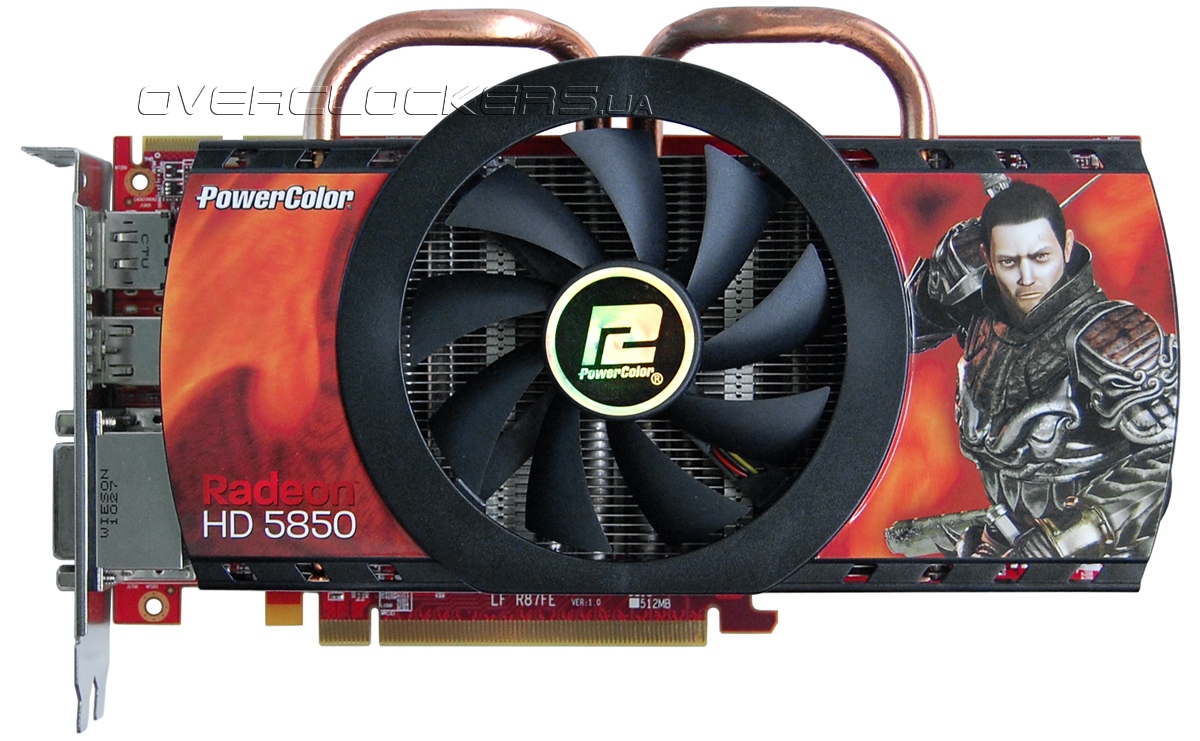

Под кожухом кулера скрывается приличный радиатор с двумя 8-мм тепловыми трубками, который обдувается вентилятором 92 мм (диаметр лопастей 88 мм).
Пластины радиатора имеют желобки и отверстия еще под две трубки, которых нет. Это объясняется использованием кулера единой конструкции в разных моделях HD 5850 от Tul Corporation.

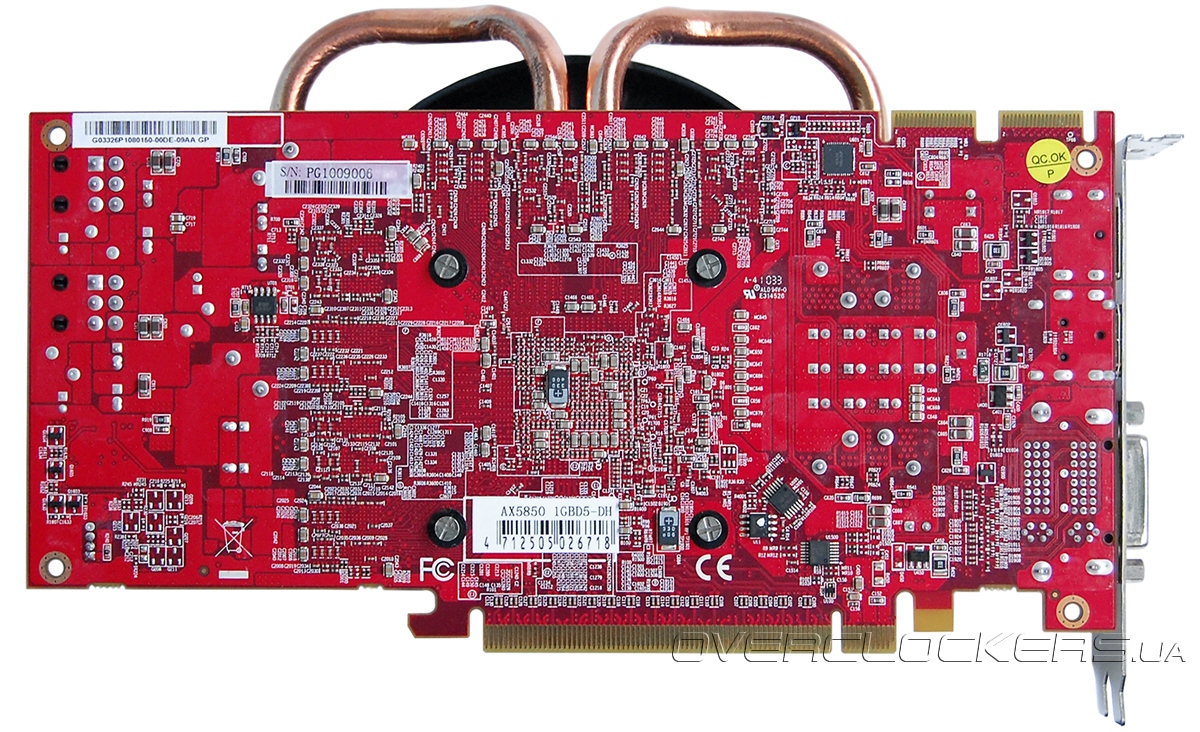

Длина платы всего-то 23 сантиметра.
Система питания ядра расположена слева, возле интерфейсных разъемов, что немного необычно. Включает четыре фазы. Управление осуществляется контроллером uP6219AK. Никакого радиатора для транзисторов не предусмотрено, но они обдуваются вентилятором.
На плате распаян самый обычный RV870.
Вместо типичных микросхем Samsung у данной модели используются чипы Hynix H5GQ1H24AFR T2C, рассчитанные на рабочую частоту в 5 ГГц.
Частотная формула у видеокарты стандартная — 725/4000 МГц.
При 12-минутной игровой нагрузке (запись Ambush из Crysis Warhead Benchmarking Tool при разрешении 1920x1200 на максимальных настройках со сглаживанием) температура ядра достигла 62 °C. Вентилятор работал на 45% от своего максимума при минимальном уровне шума.
В FurMark температура поднялась до 69 °C. Гул вентилятора уже был заметен.
Контроль напряжения на ядре программными средствами невозможен, поэтому рассчитывать на высокие частоты не приходится. Разгон GPU ограничился отметкой в 865 МГц, а память удивила цифрой в 1388 (5552) МГц.
При этом пройти все игровые тесты не составило труда при работе вентилятора на 65% от максимальных оборотах. И карта даже выдержала FurMark на таких частотах (при работе кулера на 80%). PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH)
Еще одна видеокарта PowerColor, но уже относящаяся к серии продуктов PCS+, что подразумевает наличие заводского разгона.
Комплектация следующая:
- переходник DVI/D-Sub;
- мостик CrossFire;
- диск с драйверами;
- инструкции.
Набор внешних интерфейсов стандартный: два DVI, HDMI и Display Port.

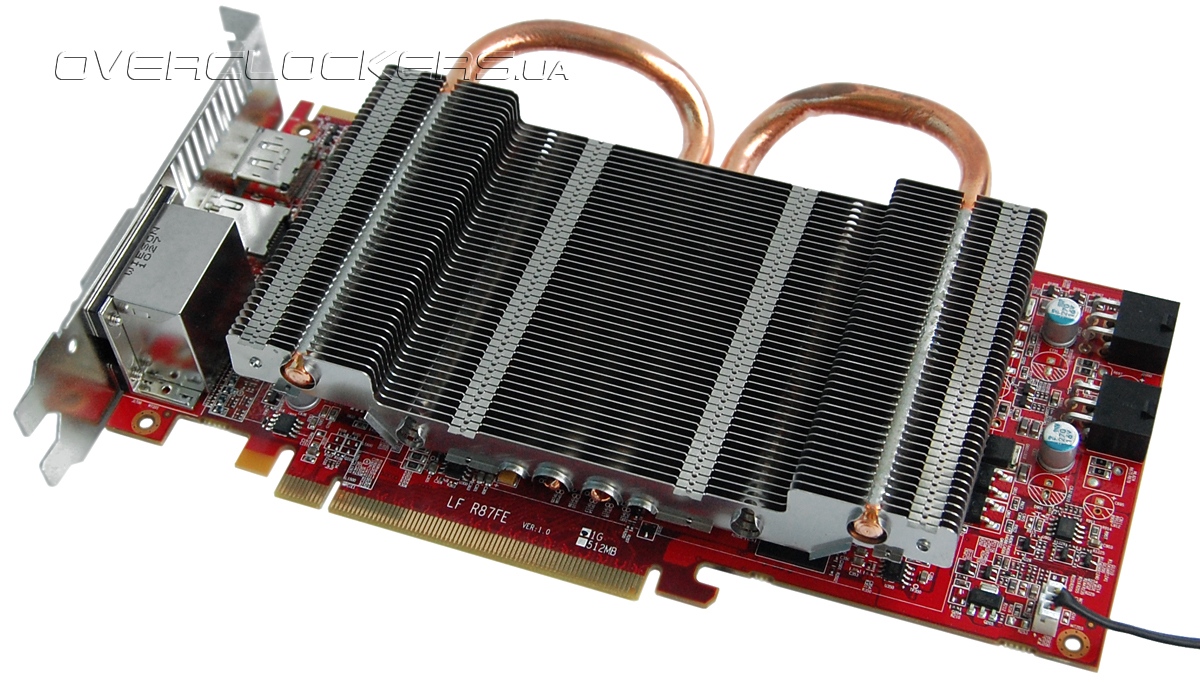

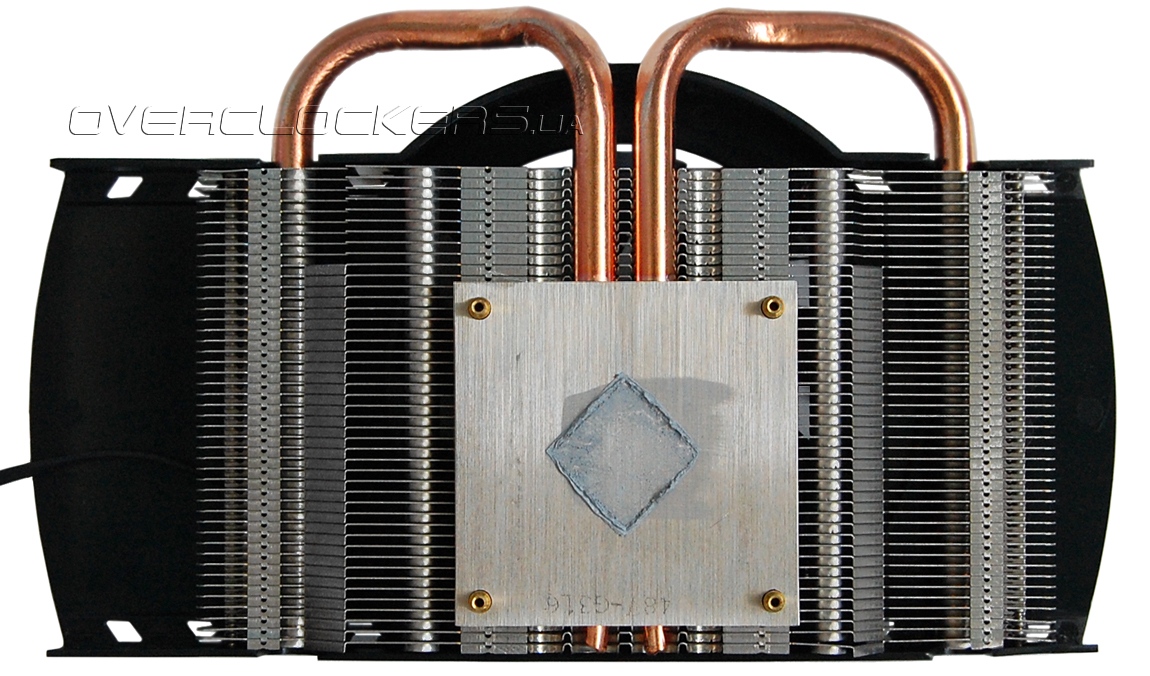

Конструкция системы охлаждения нам уже знакома. Но в данном случае используются четыре тепловые трубки диаметром 6 мм. На силовые элементы питающей цепи установлен высокий алюминиевый радиатор оранжевого цвета.
Обдувается основной радиатор 92-мм вентилятором Power Logic PLA09215D12M.
Чип контактирует с медным основанием. Термоинтерфейс при высокой температуре отличается высокой текучестью, из-за чего термопастой залито и основание кулера, и подложка кристалла GPU.

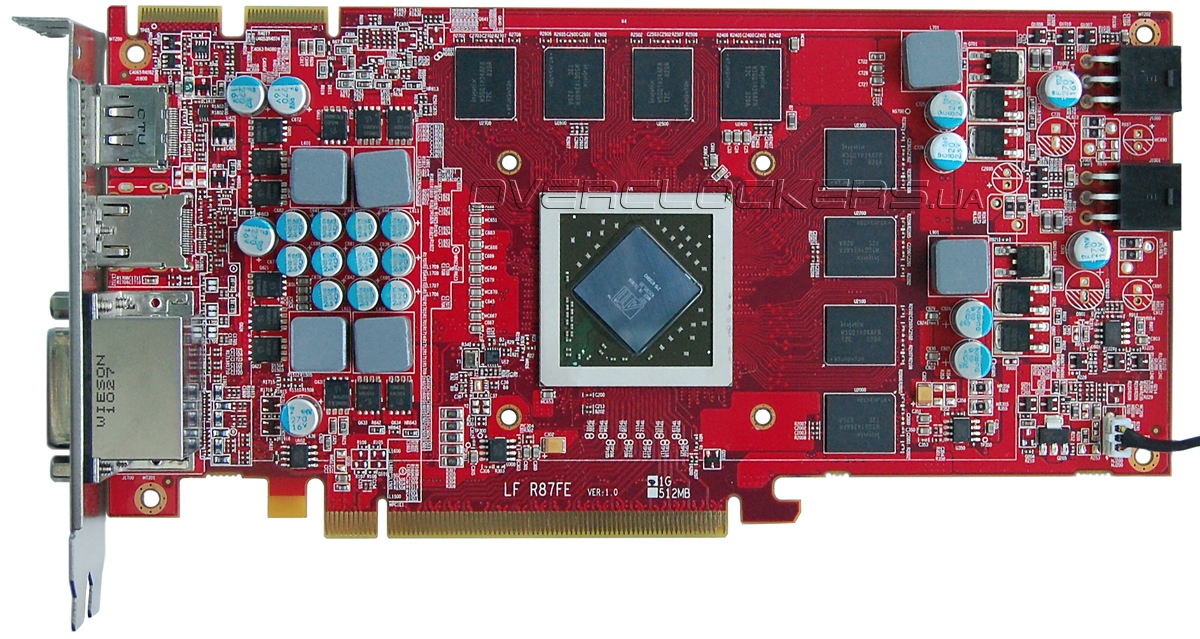

Взглянем на плату. Справа мы видим пятифазную систему питания (четыре — на ядро, одна — на питание памяти GDDR5). Кстати, если на более простом Radeon HD 5850 использовалась парочка танталовых конденсаторов, то PCS+ обходится без таких дорогих компонентов.
За питание ядра отвечает ШИМ-контроллер uP6219AK от uPI Semiconductor Corp.
Распаяны микросхемы памяти Hynix H5GQ1H24AFR T2C.
Рабочие частоты — 760/4200 МГц. Это на пять процентов выше стандартных.
По температурным и шумовым параметрам видеокарта почти не отличается от рассмотренной выше простой модели. Нагрев в игровом режиме при прогоне 12-минутного теста Crysis Warhead разогрел GPU лишь до 61 °C. Вентилятор при этом работал на 43-45% от максимальных оборотов.
В FurMark пиковая температура достигла 69 °C при работе вентилятора на 56-58% от максимума (не более 2100 об/мин).
Эффективность системы охлаждения могла бы помочь достичь высоких частот, но на стандартном напряжении о значительном разгоне можно забыть. Исправить это помогут лишь аппаратные модификации, поскольку софтвольтмод картой не поддерживается. В нашем случае все, чего удалось добиться — стабильных 840/4852 МГц.
И даже для такого небольшого разгона пришлось поднимать обороты вентилятора до 70%. В менее производительных режимах системы охлаждения после хорошего прогрева игровыми тестами появлялись артефакты изображения в виде шахматного поля. VTX3D HD 5850 1GB GDDR5 (VX5850 1GBD5-DH)
Последняя видеокарта в нашем списке и еще один продукт от Tul Corporation, но выпущенный под другим брендом. В нашем большом сравнении Radeon HD 5770 фигурировала модель VTX3D и оставила в целом приятные впечатления. Посмотрим, как проявит себя карта старшей серии.
Упаковка видеоадаптеров VTX3D отличается простотой оформления и небольшими размерами. Комплектация следующая:
- переходник HDMI/DVI;
- мостик CrossFire;
- диск с драйверами;
- инструкции.

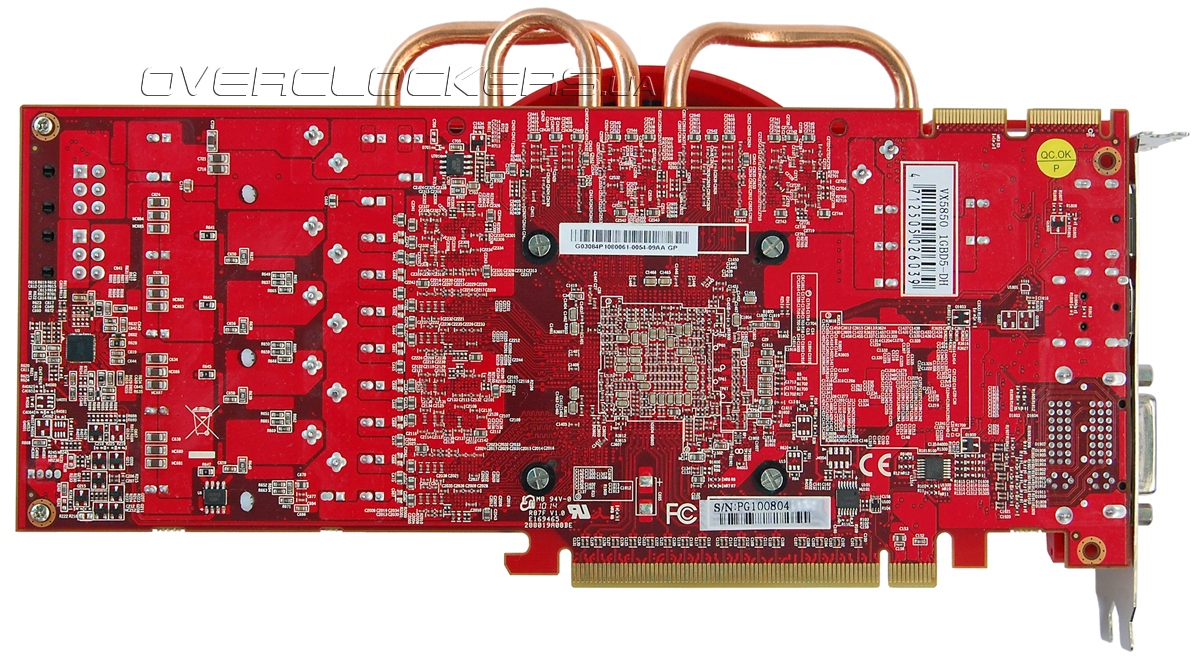

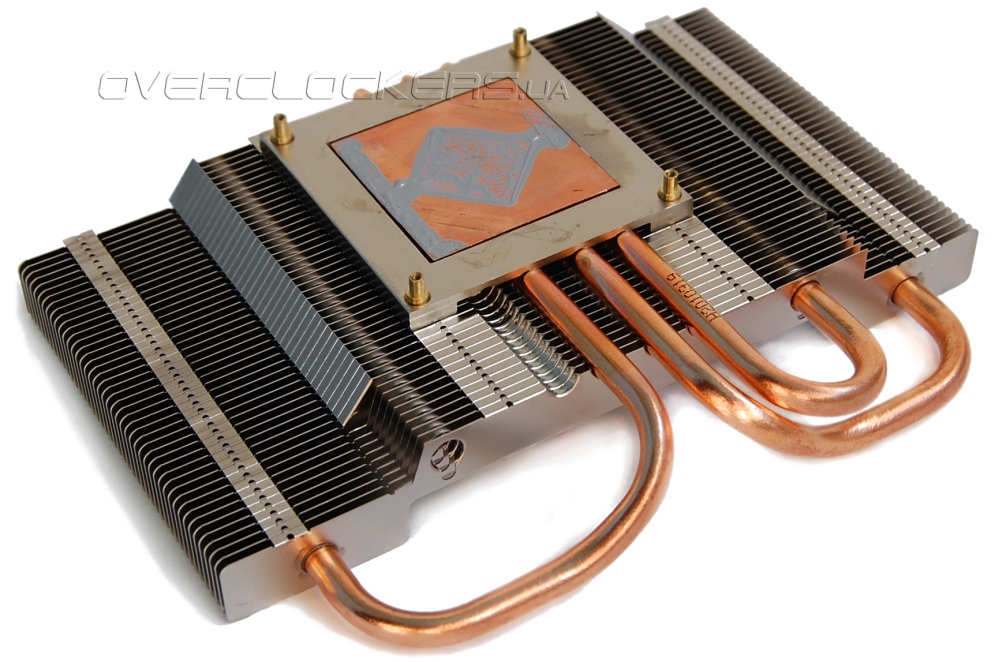

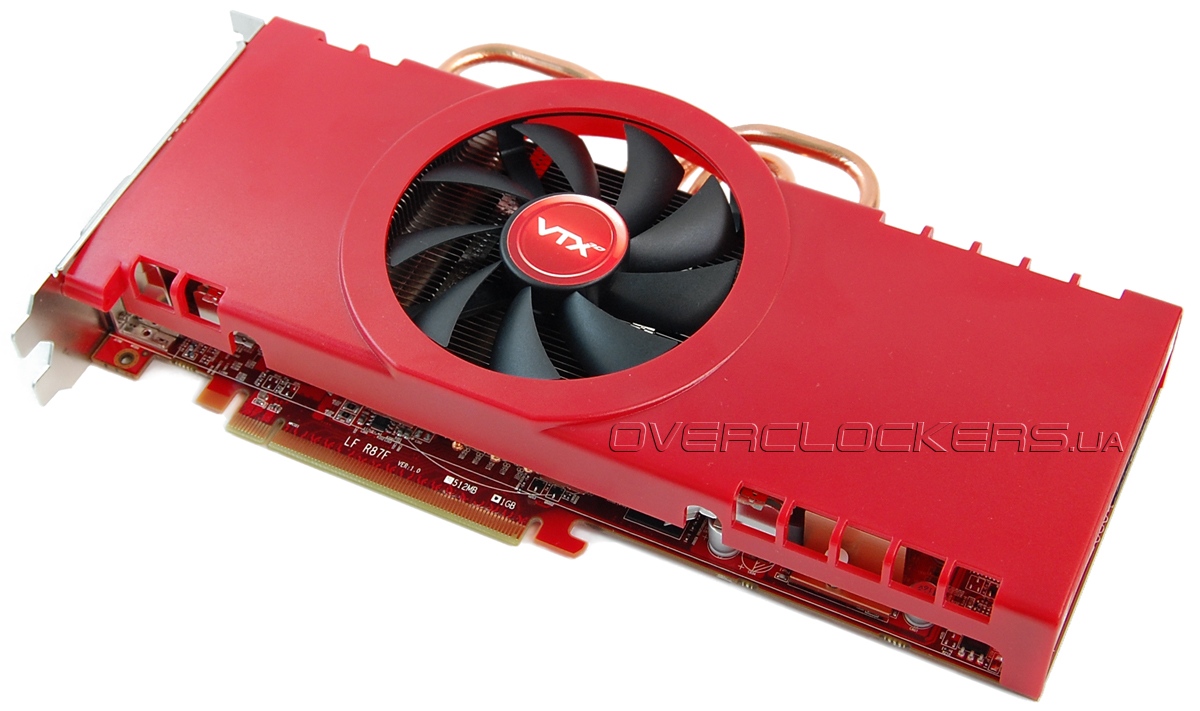

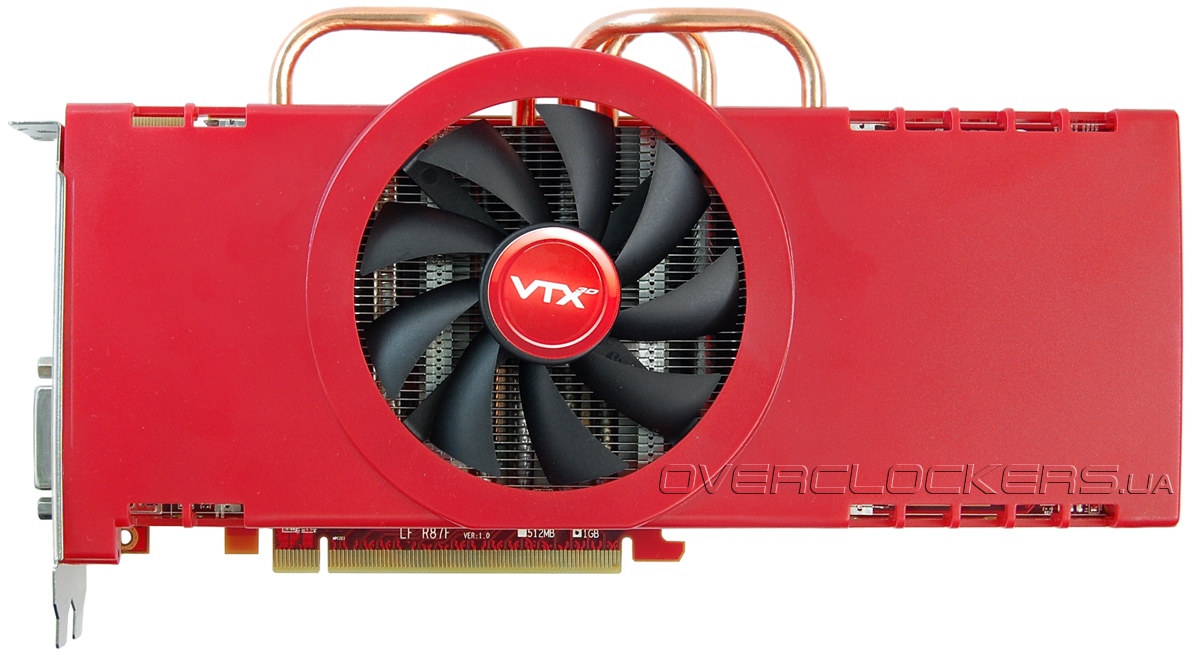

И действительно перед нами аналог топовой видеокарты PowerColor. Используется такой же кулер, но лишившийся одной тепловой трубки.

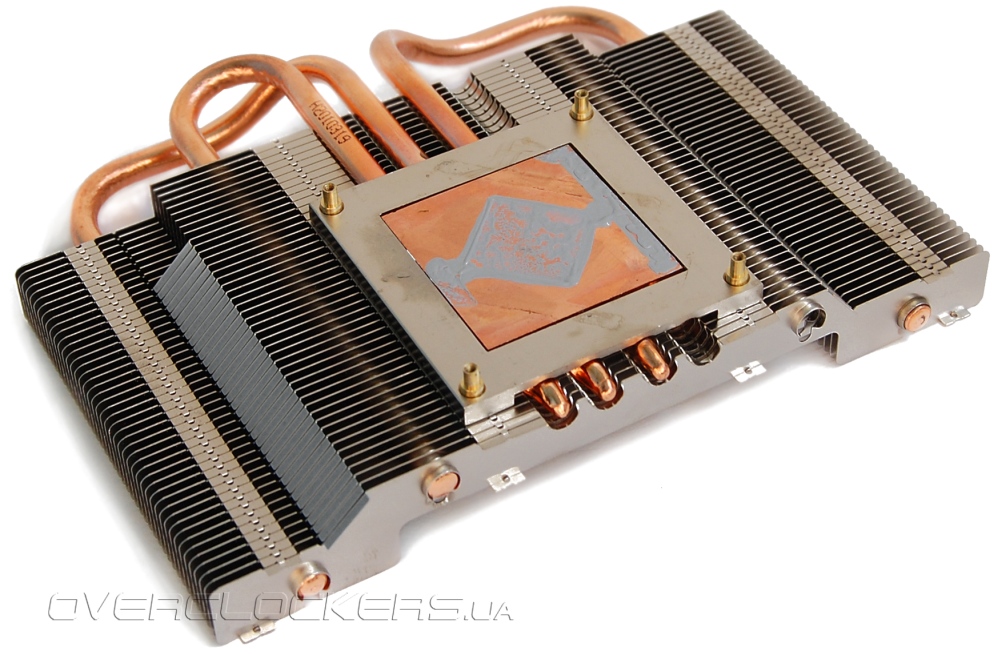

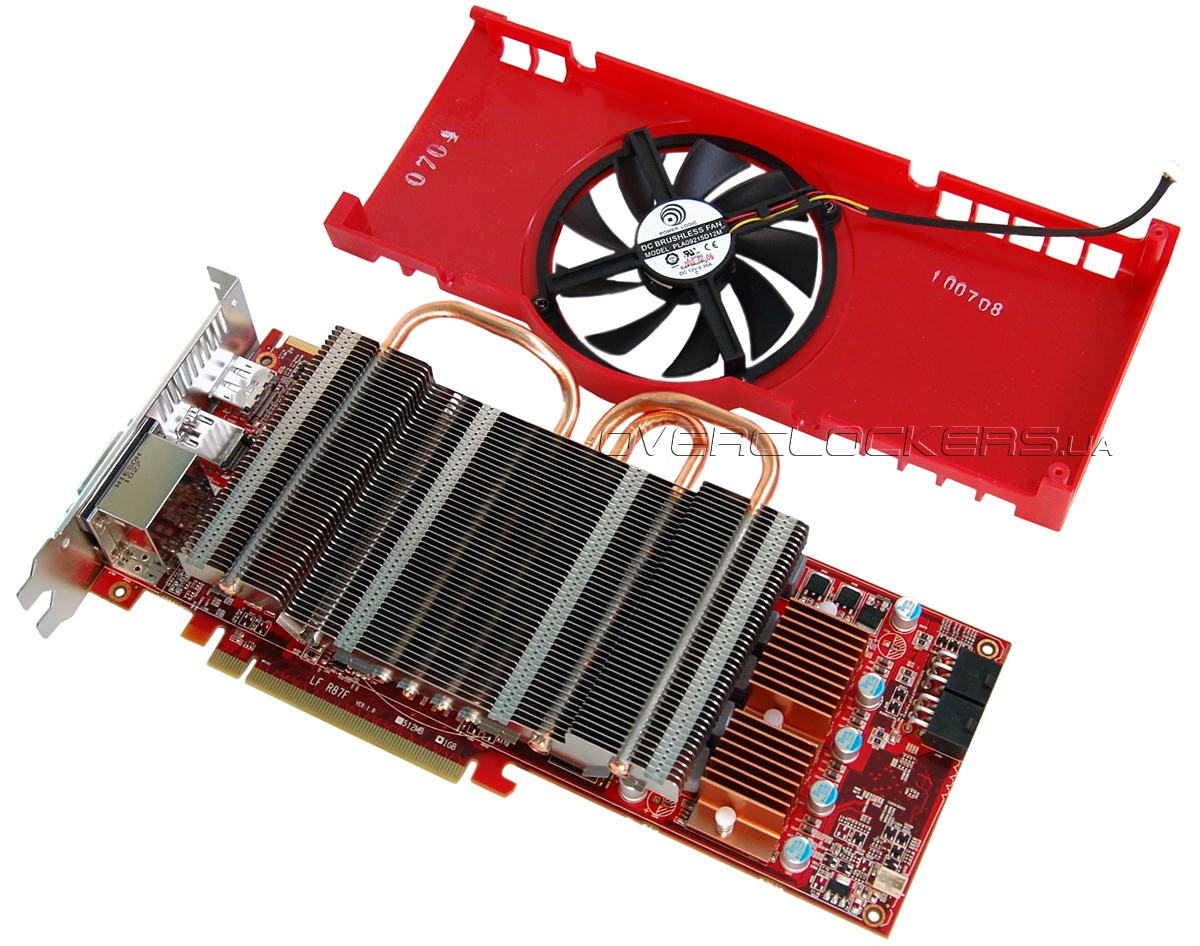

Хотя тепловых трубок три, посадочное место под четвертую осталось. Вместо нее зияет пустота.

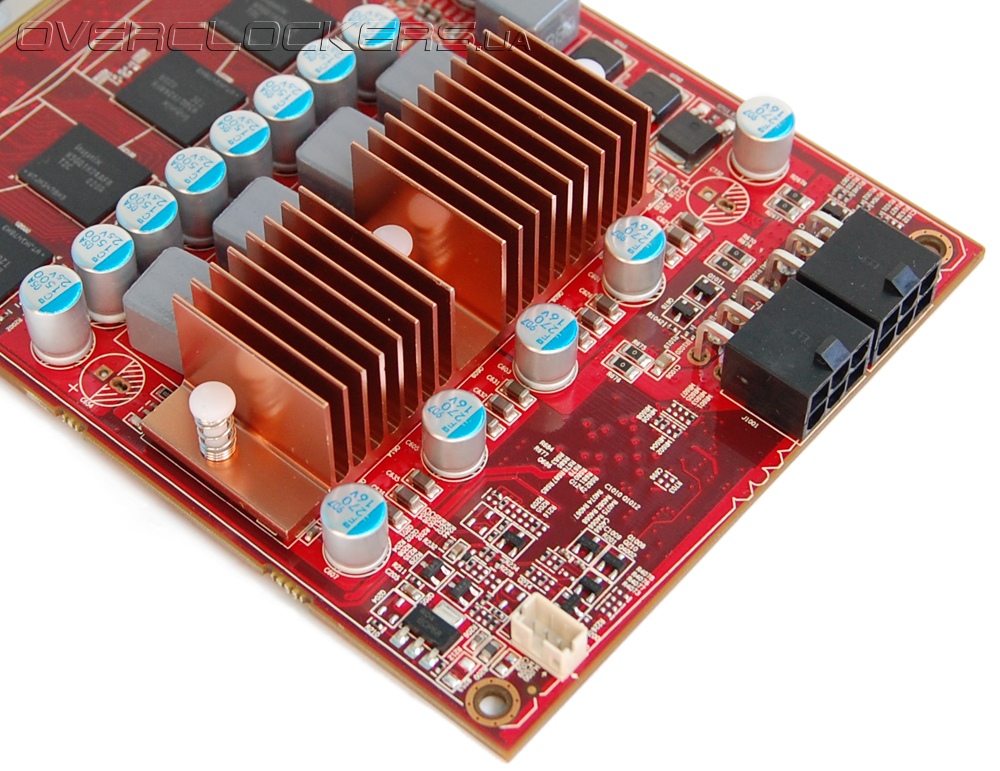

Для охлаждения подсистемы питания предусмотрен отдельный радиатор на транзисторах.
Плата без кулера выглядит вполне знакомо.

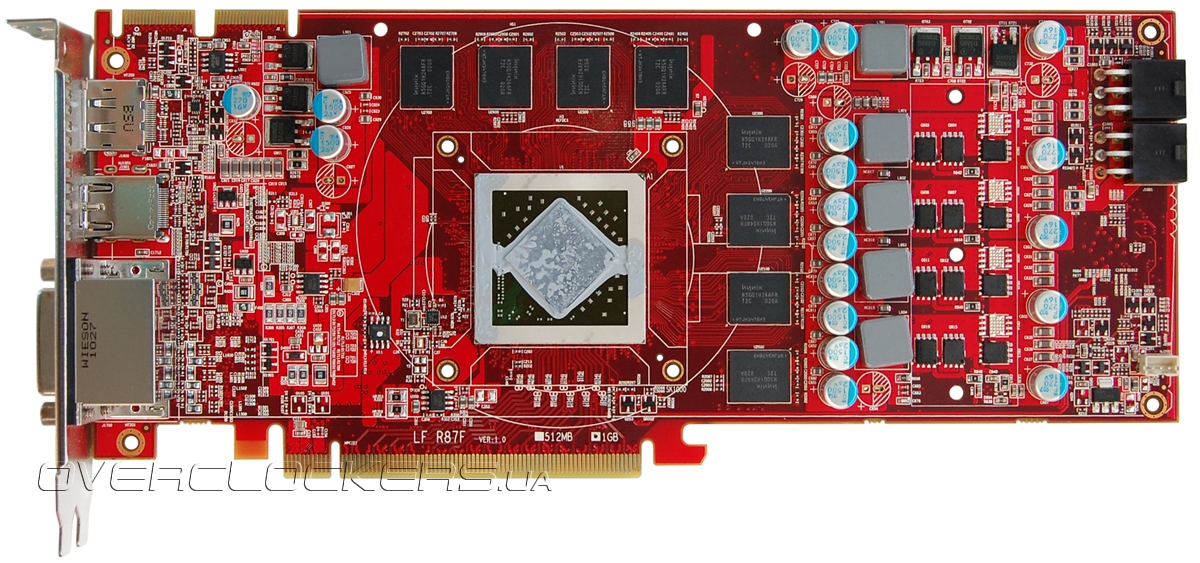

Графический чип RV870 собственной персоной:
Как и у видеокарт PowerColor, в данном случае распаяны микросхемы Hynix H5GQ1H24AFR T2C.
Рабочие частоты стандартны: ядро функционирует на 725 МГц, память GDDR5 на 4000 МГц. В простое частоты снижаются до 157/1200 МГц.
Вполне ожидаемо по температурным характеристикам данная модель оказалась идентична другим картам PowerColor. При прогоне демо-записи Ambush из Crysis Warhead Benchmarking Tool при разрешении 1920x1200 на максимальных настройках со сглаживанием AA4x температура ядра достигла 61 °C. Обороты вентилятора не превысили 43%.
При «экстремальной» нагрузке FurMark («тест стабильности» при 1680x1050 с включенными пост-эффектами) графический процессор прогрелся до 68 градусов. Обороты вентилятора достигли 56%.
Разгон не выдающийся. Ядро смогло стабильно работать на 855 МГц, память на 4824 МГц.
Обороты вентилятора пришлось поднять до 65%. Характеристики тестируемых видеокарт
В наш тест, кроме результатов рассмотренных видеокарт Radeon, мы включили GeForce GTX 470 и Palit GeForce GTX 460 Sonic Platinum, работающий на повышенных частотах. Видеокарты NVIDIA не разгонялись.
| Radeon HD 5850 | Palit GeForce GTX 460 Sonic Platinum | GeForce GTX 470 | |
| Ядро | RV870 | GF104 | GF100 |
| Количество транзисторов, млн. шт | 2154 | 1950 | 3200 |
| Техпроцесс, нм | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 334 | 336 | 526 |
| Количество потоковых процессоров | 1440 | 336 | 448 |
| Количество текстурных блоков | 72 | 56 | 56 |
| Количество блоков рендеринга | 32 | 32 | 40 |
| Частота ядра, МГц | 725 | 800 | 608 |
| Частота шейдерного домена, МГц | 725 | 1600 | 1215 |
| Шина памяти, бит | 256 | 256 | 320 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 4000 | 4000 | 3348 |
| Объём памяти, МБ | 1024 | 1024 | 1280 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 |
| Интерфейс | PCI-E 2.1 | PCI-E 2.0 | PCI-E 2.0 |
| Заявленная максимальная потребляемая мощность, Вт | 170 | н/д | 215 |
Характеристики тестируемых Radeon HD 5850
| Частота ядра, МГц | Частота памяти, МГц | Средняя цена, $ | |
| ASUS EAH5850/2DIS/1GD5 | 725 | 4000 | 320 |
| ASUS EAH5850 DirectCU/2DIS/1GD5 | 725 | 4000 | 328 |
| Gigabyte GV-R585OC-1GD | 765 | 4000 | 301 |
| HIS HD 5850 1GB (H585F1GD) | 725 | 4000 | 290 |
| HIS HD 5850 iCooler V (H585FN1GD) | 725 | 4000 | 293 |
| HIS HD 5850 iCooler V Turbo (H585FNT1GD) | 765 | 4500 | 301 |
| MSI R5850 Twin Frozr II | 725 | 4000 | 313 |
| PowerColor HD5850 1GB GDDR5 (AX5850 1GBD5-DH) | 725 | 4000 | 280 |
| PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH) | 760 | 4200 | 288 |
| VTX3D HD 5850 1GB GDDR5 (VX5850 1GBD5-DH) | 725 | 4000 | 274 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Core 2 Quad Q9550 (2,83@3,95 ГГц, 465 МГц FSB);
- кулер: Thermalright Ultra-120 eXtreme;
- материнская плата: ASUS Rampage Formula (Intel X48 Express);
- память: OCZ OCZ2FXE12004GK (2x2GB, DDR2-1200@1162 МГц при таймингах 5-5-5-15);
- звуковая карта: Creative Audigy 4 (SB0610);
- жесткий диск: WD3200AAKS (320 ГБ, SATA II);
- блок питания: Seasonic SS-850HT (850 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйверы видеокарт: ATI Catalyst 10.7, NVIDIA ForceWare 258.96.
Температурный режим
Измерения проводились в открытом корпусе при температуре в помещении 20-21 °C, так что возможно небольшая погрешность в итоговых данных. Но это не помешает составить общую картину об эффективности систем охлаждения рассматриваемых видеокарт.
Самыми горячими оказались референсные видеоадаптеры. Сразу за ними следует MSI R5850 Twin Frozr II. Gigabyte GV-R585OC-1GD продемонстрировал низкую температуру в игровом режиме, но в FurMark разница с MSI лишь один градус. Вот только уровень шума у Gigabyte меньше. MSI R5850 Twin Frozr II — вообще оказался самым громким, создавая нестерпимый гул даже в простом игровом режиме. Результаты видеокарт HIS iCooler V, PowerColor и VTX3D почти не отличаются. Самым холодным является HIS HD 5850 iCooler V (H585FN1GD), но разница с ближайшими конкурентами минимальная. Зато оба PowerColor и VTX3D тише. Также уровнем шума порадовала и видеокарта Gigabyte. Ее два вентилятора на 1900 об/мин оказались довольно тихими, хотя уже в FurMark шум весьма заметен. Впрочем и все остальные Radeon HD 5850 в стресс-тесте не отличаются тихим нравом.
Эти же видеокарты (PowerColor и Gigabyte) немного выигрывают по шумовому критерию у референса. У эталонных карт применяются какие-то странные радиальные вентиляторы, которые даже при 2000 об/мин создают весьма заметный гул. Радует только то, что при 20 °C в помещении до такого уровня обороты не поднимаются, что позволяет сохранять приемлемый уровень шума.
Отметим, что оценка шумовых характеристик носит чисто субъективный характер и настоящего ценителя тишины, возможно, ни одна из видеокарт не устроит. Все-таки производительные графические решения — это такая категория, где достичь полной тишины из-за высокого тепловыделения просто невозможно. Если внутри вашего корпуса все вентиляторы работают на 500-600 об/мин, используется тихий блок питания и даже жесткие диски «укрощены» при помощи Scythe Himuro или Scythe Quiet Drive то ни одна из протестированных видеокарт вас не устроит. Также стоит учитывать, что для подобных горячих видеоадаптеров играет значительную роль температура окружающей среды и правильная вентиляция в корпусе, что в итоге скажется на их температурных и шумовых характеристиках.
Разгон
Лидеры по частотам GPU — это референсные ASUS EAH5850/2DIS/1GD5 и HIS HD 5850 1GB. Остальные карты не смогли достичь стабильности на столь высоких частотах. Самый низкий разгонный потенциал у двух версий HIS HD 5850 iCooler V. Максимальный результат по разгону памяти достигнут на PowerColor HD5850 1GB GDDR5 (AX5850 1GBD5-DH) — 5552 МГц. У этой модели используются чипы Hynix вместо стандартных Samsung, хотя две другие карты с такими же микросхемами (PowerColor PCS+ и VTX3D) не продемонстрировали выдающихся результатов.
Результаты тестирования
3DMark Vantage
Взглянем на результаты в синтетике. Ниже приведены итоговые данные только по GPU Score на профиле High (168х1050). В этом тесте видеокарты ASUS DirectCU, Gigabyte и MSI при разгоне фигурируют в двух экземплярах — на максимально стабильных частотах только в 3DMark Vantage и на тех частотах, которые покорились более тяжелым тестам в Crysis.
Самые высокие результаты в номинале у HIS HD 5850 iCooler V Turbo и PowerColor PCS+ HD5850 1GB, что вполне ожидаемо, учитывая их заводской разгон. Самый высокий результат при разгоне у модели MSI, вот только игровые тесты эта карточка прошла на значительно более скромной частоте.
Crysis: Warhead
В номинале лидер HIS HD 5850 iCooler V Turbo. Этот видеоадаптер обходит во всех режимах и GeForce GTX 470, примерно на 1,8-4,8%. При разгоне лидерами являются модели видеокарты ASUS и HIS. Кстати, интересная ситуация наблюдается между ASUS EAH5850/2DIS/1GD5 и EAH5850 DirectCU/2DIS/1GD5. У первой карты выше частота GPU, у второй — памяти GDDR5. В более простых режимах именно разгон GPU помогает EAH5850/2DIS/1GD5 занять второе место в рейтинге после референсного HIS. Но в максимальном разрешении со сглаживанием большую роль играет уже пропускная способность памяти и результаты обоих ASUS примерно идентичны.
Выводы
Настало время подвести итоги. Как и в сравнении Radeon HD 5770 мы приходим к выводу, что карты референсного дизайна являются вполне удачными решениями. При должном охлаждении VRM-элементов они способны покорить очень высокие частоты. Даже со стандартной турбиной почти каждая такая карта может достигнуть 1 ГГц по ядру. Вот только для этого надо выкручивать обороты обдувающего вентилятора на максимум, что сводит практичность такого разгона к нулю из-за огромного гула. В номинале шум турбины умеренный, но температуры высоковаты. В этом плане стандартные модели уступают нереференсам, которые все поголовно оказываются более холодными. Но лишь у некоторых более низкие температуры подкрепляются и более низким уровнем шума. Пользователь, который захочет достичь максимально тихого режима, все равно задумается о замене системы охлаждения. И в этом плане референс вновь более привлекателен, ведь многие производители выпускают радиаторы под системы питания стандартного Radeon HD 5850. А вот решать проблему с охлаждением силовых элементов на платах нестандартного дизайна пользователю придется уже своими силами. С другой же стороны, это все дополнительные затраты, на которые не каждый готов пойти, а некоторые модели видеокарт уже имеют изначально неплохие температурные и шумовые характеристики, и, к тому же, хороший разгонный потенциал.
Среди таких решений мы можем выделить Gigabyte GV-R585OC-1GD. Мощная система охлаждения поддерживает скромные температуры в игровом режиме при весьма умеренном уровне шума. По разгону видеокарта входит в тройку нереференсных лидеров вместе с ASUS EAH5850 DirectCU/2DIS/1GD5 и MSI R5850 Twin Frozr II. Эти же карты, единственные кроме рефенса, поддерживают софтвольтмод. Хотя ситуация с Gigabyte не совсем ясная, ведь официально об этом нигде не упоминается, но, как мы убедились, при использовании соответствующей утилиты Gigabyte OC Guru можно без проблем регулировать напряжение на ядре и даже памяти. Но и без этого видеокарта продемонстрировала отличный потенциал благодаря изначально завышенному напряжению. Это, кстати, лишний раз доказывает эффективность применяемой системы охлаждения. Но как бы не была удачна такая СО, она не позволяет добиться стабильности на частотах близких к 1 ГГц. Для достижения такой рекордной цифры понадобится альтернативный кулер или СВО, причем сразу же появится проблема с реализацией охлаждения системы питания. С другой же стороны, Gigabyte смог пройти игровые тесты при 940 МГц не на самых высоких оборотах вентиляторов. А если ограничиться чуть меньшими значениями, да немного опустить напряжение, то вполне можно получить разогнанную и не шумную карту. Это большой плюс на фоне референса, который перегревался и на 850 МГц при поднятых до 40% оборотах турбины. Если вы не готовы тратиться на дополнительный кулер для видеокарты, то вместо референса лучше взять Gigabyte GV-R585OC-1GD. Вы изначально получите более тихую и холодную карту, да и сможете неплохо разогнать ее без травмирования своего слуха. За эффективную систему охлаждения и неплохой разгонный потенциал эта карта заслуживает награду «Выбор редакции: лучший продукт»!
ASUS EAH5850 DirectCU/2DIS/1GD5 — еще одна неплохая модель. Шум системы охлаждения в игровом режиме небольшой. Переработанный дизайн с шестифазной схемой питания ядра и дополнительным восьмиконтактным разъемом питания внушают надежды на неплохой разгон. Но для того, чтобы выжать максимум из карты, снова понадобится замена кулера. И, опять же, надо будет придумать, как и чем охлаждать транзисторы цепи питания. С родным кулером карта немного выиграла по разгону у GV-R585OC-1GD лишь за счет большего потенциала памяти. Но стабильности удалось достичь только при максимальных оборотах обдувающего вентилятора. При работе кулера на 45% и умеренном уровне шума карта одолела 840 МГц, что тоже не так уж и плохо. В целом, это вполне достойная модель, но цена на нее высоковата.
MSI R5850 Twin Frozr II — еще одна видеокарта с двухвентиляторной системой охлаждения и поддержкой софтвольтмода. Хороший разгонный потенциал. Вот только из-за шумной системы охлаждения данную модель пока трудно рекомендовать к покупке. Возможно, нам просто попался такой экземпляр, но, увы, найти ему замену не удалось.
Немного неоднозначные впечатления от видеокарты HIS HD 5850 iCooler V Turbo (H585FNT1GD). Это самый производительной видеоадаптер в своей серии, преимущество над собратьями достигает 7%. Это большой плюс. Кулер немного шумноват, но пользователь может легко подрегулировать обороты и уменьшить их с помощью MSI Afterburner или Riva Tuner. Потенциал системы охлаждения позволит добиться умеренных температур при невысоком уровне шума. Единственный существенный недостаток — очень низкий разгонный потенциал. Ядро не смогло стабильно работать даже на 800 МГц — смешной результат на фоне остальных участников. Впрочем, не для всех это играет роль. Для пользователей, которые не интересуются оверклокингом, данная карта при ее демократичной цене будет отличным выбором.
PowerColor PCS+ HD5850 1GB GDDR5 (AX5850 1GBD5-PPDH) немного проигрывает HIS HD 5850 iCooler V Turbo по производительности, но уровень шума ниже и разгонный потенциал выше. С точки зрения разгона более предпочтительным будет простой PowerColor HD5850 1GB GDDR5 (AX5850 1GBD5-DH). Эта более компактная карта по разгону GDDR5 рекордсмен в нашем сравнительном тестировании, да и максимальные частоты GPU у нее повыше.
Младший HIS HD 5850 iCooler V, работающий на стандартных частотах, кроме этих самых частот ничем и не отличается от Turbo-версии. Неплохая недорогая карта. Немного шумновата, но это легко решается единоразовой настройкой профиля управления вентилятором в MSI Afterburner. Разгон тоже очень скромный.
VTX3D HD 5850 1GB GDDR5 (VX5850 1GBD5-DH) — почти полная копия PowerColor PCS+. Минус одна тепловая трубка, минус заводской разгон — вот и все различия, не считая другого логотипа и цвета кожуха на системе охлаждения. Разгон у нашего экземпляра оказался даже чуть лучше, чем у старшей модели PowerColor. Так что это неплохой способ сэкономить, ведь VTX3D — самый дешевый Radeon HD 5850 из рассмотренных.
