Видеокарты производства Gigabyte в нашем обзоре представлены двумя моделями. Начнем мы с более простой и дешевой версии.
Лицевая панель коробки испещрена различными логотипами и наклейками, отмечена поддержка технологии производства Ultra Durable 2, Gamer HUD, кулера Zalman с переходником HDMI.
В комплект поставки входят:
- два переходника DVI/D-Sub;
- переходник DVI/HDMI;
- переходник HDTV;
- переходник питания molex-PCI-E;
- аудиокабель для подключения звука по SPDIF;
- диск с драйверами;
- инструкции.

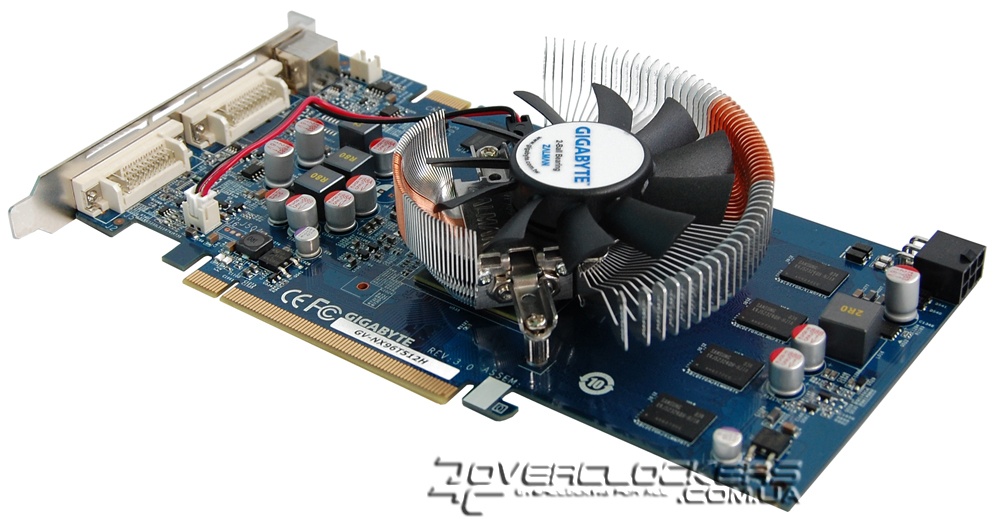

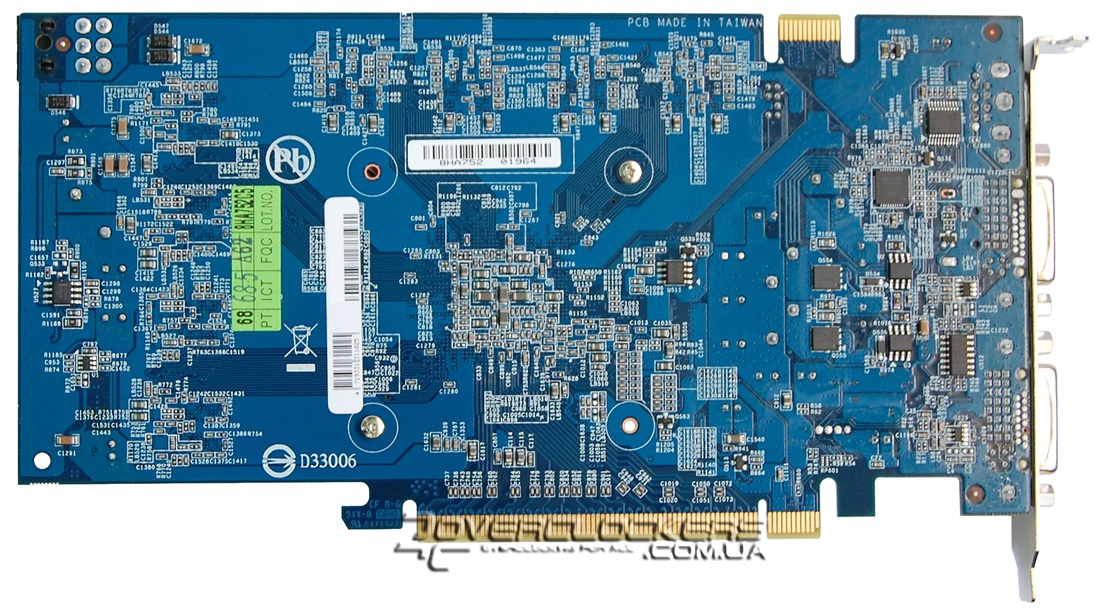

Рассматриваемая модель имеет свой уникальный дизайн PCB уже третьей ревизии (согласно маркировке на плате), а в качестве системы охлаждения используется Zalman VF700-AlCu. Двухфазная подсистема питания ядра расположена не около разъема дополнительного питания, как это обычно реализовано на видеокартах, а перенесена ближе к интерфейсным разъемам. Плата относится к серии Ultra Durable 2, которая, по словам производителя, характеризуется сложной топологией печатной платы с использованием транзисторов с пониженным сопротивлением открытого канала, дросселей с броневым сердечником и твердотельных конденсаторов с пониженным эквивалентным последовательным сопротивлением. Впрочем, в применении подобных компонентов карты Gigabyte не уникальны, в частности, во всех рассматриваемых нами моделях GeForce 9600 GT используются лишь твердотельные конденсаторы.
Кулер крепится двумя болтами, причем с графическим чипом он контактирует через термоклейкий интерфейс и держится на нем очень крепко. Учитывая отсутствие вокруг ядра защитной рамки снимать кулер (если вам это понадобится) надо предельно осторожно. Мы систему охлаждения не трогали, поскольку этот кулер ничем не отличается от Zalman VF700-Cu, который уже не раз рассматривался в других статьях.

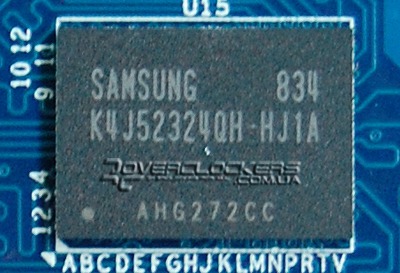

На карте распаяны микросхемы памяти Samsung K4J52324QH-HJ1A со временем выборки 1,0 нс, обладающие согласно статистике лучшим разгонным потенциалом, чем аналогичные 1-нс чипы серии BJ1A.

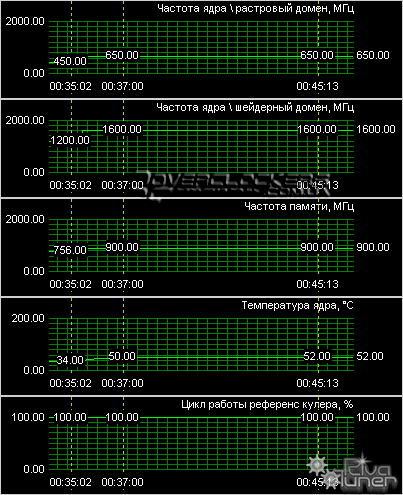

Рабочие частоты данной видеокарты стандартны — 650/1600/1800 МГц. В простое частоты ядра снижаются до 450/1200 МГц, а памяти — до 1512 МГц. К сожалению, вентилятор на кулере Zalman подключен обычным двухштырьковым разъемом и его обороты не регулируются и никак не контролируются, а шумит он на своих заявленных 2650 об/мин прилично. А вот температура при таких высоких оборотах в стресс-тесте ATI Tool не поднималась выше 52 °C.

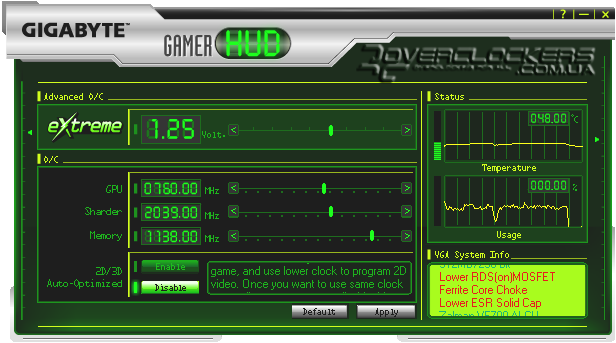

Что касается разгона, то изначально у карт Gigabyte в этом отношении неплохой потенциал благодаря возможности программной регулировки напряжения на GPU. С помощью специальной утилиты Gamer HUD пользователь может регулировать напряжение на ядре и рабочие частоты карты, следить за температурным режимом и загрузкой видеокарты.

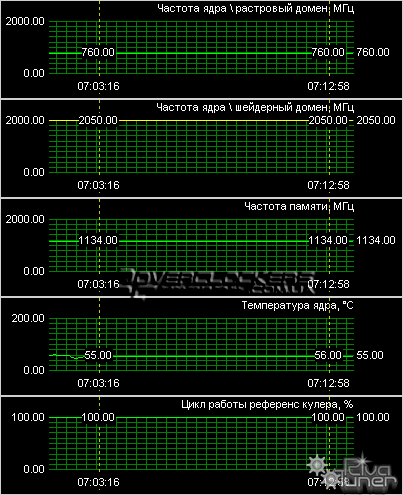

Со стандартных 1,15 В утилита позволяет поднять напряжение до 1,4 В с шагом 0,5 В. Но сильно усердствовать в вольтмоде с родной системой охлаждения не стоит. Мы остановились на 1,25 В и разгоне ядра до 760 МГц (шейдерные блоки 2050 МГц), память заработала на 2268 МГц.
Большее напряжение не приносило пользы, поскольку дальнейшее повышение частот приводило к появлению артефактов после прогрева. Похоже, что Zalman VF700-AlCu уже не справляется с охлаждением (хотя температура ядра поднялась не сильно). Но и в таком режиме разгон видеокарты оказался отличным, ведь шейдерные блоки разогнались почти на 30% относительно номинальной частоты, да и напряжение 1,25 В лишь на 9% отличается от стандартного, что должно не сильно сказаться на долговечности карты при постоянном использовании в таком режиме. Кстати, на номинальном напряжении 1,15 В шейдерные блоки работали на 1950 МГц, что тоже вполне неплохо, вот только растровый домен при таком напряжении работал лишь на 700 МГц.
