Как и прошлый материал, данный обзор будет посвящен карте GeForce GTS 250, но уже с одним гигабайтом видеопамяти. Напомним, что поддержка в два раза большего объема видеопамяти стала стандартом, и производители без проблем могут выпускать карты даже с 2 ГБ памяти. Но это уже чисто маркетинговый ход, так как такой объем вряд ли понадобится карте среднего уровня.
ZOTAC GeForce GTS 250 AMP! 1GB
Видеокарта GeForce GTS 250 производства Zotac относится к серии AMP!, которая отличается от стандартных продуктов повышенными рабочими частотами. Карта поставляется в черной упаковке с фирменными желто-оранжевыми тонами. Неизменный атрибут в лице дракона также присутствует.
Комплектация Zotac GeForce GTS 250 AMP! 1GB:
- переходник DVI/D-Sub;
- переходник DVI/HDMI;
- аудиокабель;
- переходник питания Molex/PCI-E;
- диск с 3DMark Vantage;
- диск с игрой XIII Century;
- диск с драйверами;
- инструкции.
Карта имеет оригинальный дизайн, чем-то напоминающий акселераторы GeForce 9800 GTX(+), в то время как референсные адаптеры больше похожи на GeForce 8800 GTS с 512 МБ видеопамяти.
Крышка системы охлаждения возле периферийных разъемов имеет отверстия для выхода части нагретого воздуха внутрь системного блока. На задней стороне карты предусмотрены места для чипов памяти.
На верхней части кожуха кулера имеются вырезы для восьмиштырькового разъема дополнительного питания и для более удобного подключения двух SLI-мостиков и аудиокабеля. Последний вырез достаточно большой и значительная часть нагретого воздуха из системы охлаждения через него будет выходить внутрь системного блока.
Для подключения мониторов и телеприемника на карте предусмотрено два разъема Dual Link DVI и HDTV.
Система охлаждения оснащена турбиной, которая продувает... обычный цельный алюминиевый радиатор. Никаких тепловых трубок, медных вставок, ничего подобного нет. Прям как в современных картах low-end-уровня.
Тонкие алюминиевые ребра представляют единое целое с основанием, которое контактирует с чипами памяти через толстые термопрокладки. Для контакта с ядром нанесена термопаста белого цвета, замена которой на Noctua NT-H1 позволила поднять эффективность СО — частота вращения турбины упала на 5%, при этом температура GPU снизилась на один градус Цельсия.
Дизайн PCB акселератора ZOTAC GeForce GTS 250 AMP! 1GB серьезно переработан, подсистема питания, выполненная по формуле «4+1», стала проще по сравнению с GeForce 9800 GTX(+), при этом часть силовых элементов распаяна на обратной стороне карты.
В качестве графического процессора используется ядро G92 ревизии B1 под номером 421. Для защиты чипа от скола имеется металлическая рамка.
Карта оснащена 1024 МБ видеопамяти стандарта GDDR3, набранной восьмью микросхемами Hynix H5RS1H23MFR-N2C, время доступа которых составляет 0,77 нс (эффективные 2400 МГц). Шина памяти осталась прежней и составляет 256 бит.
Рабочие частоты незначительно завышены относительно референса — 750/1890 МГц (ядро и шейдерный домен) и 2300 МГц (память) против 738/1836 МГц и 2200 МГц, чип и память соответственно. Частота ядра в утилите RivaTuner отображается как 756 МГц, памяти — как 2304 МГц.
Разгон Zotac GeForce GTS250 AMP! 1GB составил всего лишь 792/1998 МГц по чипу и 2376 МГц по памяти.
Температура графического процессора при повышении частот поднялась лишь на один градус, и составила 83 °C, что вполне неплохо для куска алюминия в качестве радиатора системы охлаждения. Для прогрева карты использовался встроенный бенчмарк Devil May Cry 4 при качестве графики «Super High», разрешении 1600x1200 и MSAA8x.
Palit GF9800GTX+ 512M DDR3
В качестве оппонента использовался адаптер на базе GeForce 9800 GTX+ производства Palit. Продукт поставляется в большой зеленой коробке с изображением Фробота, помеси лягушки и робота.
Комплект поставки скромный:
- переходник DVI/HDMI;
- аудиокабель;
- переходник питания Molex/PCI-E;
- диск с драйверами;
- инструкция.
Дизайн карты полностью отличается от эталонного — инженерный потенциал компании позволяет разрабатывать PCB практически для всей линейки GeForce и Radeon.
На обратной стороне есть место под дополнительный объем видеопамяти.
Отсутствие в комплекте поставки переходника DVI/D-Sub обусловлено наличием аналогового разъема вместо одного DVI. Кроме того, акселератор оснащен прогрессивным HDMI-интерфейсом, а не привычным HDTV, который вскоре станет архаизмом, как и LPT- и COM-порты на системных платах.
Конструкция системы охлаждения в отличие от карты Zotac имеет в своем активе две тепловые трубки и медное основание. Тонкие алюминиевые ребра продуваются обычным вентилятором, воздух от которого попутно охлаждает элементы подсистемы питания карты. Для охлаждения памяти предусмотрена пластина-радиатор, контактирующая с чипами через тонкие термопрокладки.
Для питания карты на плате установлено два шестиконтактных разъема. Тут же расположены элементы четырех фаз подсистемы питания, еще от одной размещены возле периферийных разъемов.
Графический процессор G92-428 ревизии B1, установленный на Palit GF9800GTX+, как и G92-421 предназначен для производства GeForce GTS 250, но, как видим, его без проблем используют и на акселераторах прошлого поколения.
Память общим объемом 512 МБ набрана восьмью чипами Samsung K4J52324QE-BJ08, рассчитанными на эффективные 2400 МГц. Шина доступа к памяти, как и положено, составляет 256 бит.
Видеоадаптер функционирует на частотах 745/1848/2200 МГц, чипа, шейдерный домен и память соответственно (данные по RivaTuner — 740/1836/2202 МГц).
Разгон карты составил 771/1890 МГц по чипу и 2332 МГц по памяти, что несколько хуже предыдущего решения.
Температура ядра при разгоне не превышала 77 градусов Цельсия, при этом уровень шума от вентилятора находился на приемлемом уровне. Force3D Radeon HD 4850 Black Edition
Продукция компании Force3D новичок на страницах нашего сайта, как, впрочем, и сам производитель на рынке. Бренд Force3D появился в начале 2008 года стараниями малоизвестной рядовому пользователю компании ASK Technology Ltd., которая выпускает решения под знакомой всем маркой Inno3D.
Видеокарта на базе RV770 с памятью GDDR3, являющаяся прямым конкурентом GeForce GTS 250 и 9800 GTX(+), поставляется крупной черной коробке с оригинальным оформлением, на которой серебристым цветом оттеснено название компании и серии акселераторов Force3D с повышенными рабочими частотами — Black Edition.
Комплект поставки:
- переходник DVI/HDMI;
- переходник DVI/D-Sub;
- переходник HDTV;
- переходник S-Video;
- переходник питания Molex/PCI-E;
- мостик CrossFire;
- диск с драйверами.
Так как карта является тестовым семплом, она лишена дополнительного бонуса в виде диска с игрой S.T.A.L.K.E.R.: Clear Sky, которым комплектуются решения данной серии с начала этого года.
Карта Force3D Radeon HD 4850 BE является еще одним представителем с оригинальным дизайном и за счет используемой системы охлаждения от Arctic Cooling выглядит достаточно массивно.
Кулер Accelero Twin Turbo полностью накрывает видеоадаптер и благодаря двум вентиляторам поток воздуха, проходя через тонкие алюминиевые ребра, охлаждает память и силовую обвязку.
В качестве теплосъемника используется медное основание с четырьмя припаянными тепловыми трубками, по которым тепло уже передается ребрам радиатора.
Максимальная скорость вращения вентиляторов (мониторинг происходит только одного) составляет около 1500 об/мин, но даже при такой скорости система работает тише различных турбин. Во время небольшой нагрузки на карту частота вращения снижается до 1140 об/мин, что делает карту практически бесшумной.
Набор периферийных разъемов стандартный: два Dual Link DVI с возможностью вывода цифрового звука через переходник DVI/HDMI от встроенного многоканального аудиокодека, HDTV-выход и пара интерфейсов для подключения мостиков в режиме CrossFire.
Дизайн платы отличается от референсного немного измененной компоновкой некоторых элементов, а также применяемыми силовыми транзисторами, для охлаждения которых используется небольшой алюминиевый радиатор. Дополнительное питание подключается к шестиконтактному разъему.
Чип RV770, как и положено, оснащен защитной рамкой, предотвращающей скол ядра при установке системы охлаждения.
Восемь микросхем памяти Qimonda HYB18H512321BF-10 общим объемом 512 МБ рассчитаны на эффективную частоту 2000 МГц. Шина памяти составляет все те же 256 бит.
Графический процессор Force3D Radeon HD 4850 BE функционирует на частоте 670 МГц, память — на частоте 2100 МГц, а это выше эталонных на 45 и 114 МГц. При работе в 2D-режиме частота чипа снижается до 500 МГц, памяти — до 1500 МГц.
Разгон карты составил 715 МГц по графическому процессору и 2286 МГц по памяти. Учитывая время доступа микросхем памяти в 1-нс, это вполне неплохой результат.
Температура ядра при разгоне не превышала 61,5 градусов Цельсия, в то время как скорость вращения вентиляторов достигала 96% от максимума. Характеристики рассматриваемых карт
| Видеоадаптер | ZOTAC GeForce GTS 250 AMP! 1GB | Palit GF9800GTX+ 512M DDR3 | Force3D Radeon HD 4850 Black Edition |
| Ядро | G92-421-B1 | G92-421-B1 | RV770 |
| Техпроцесс, нм | 55 | 55 | 55 |
| Количество потоковых процессоров | 128* | 128* | 800* |
| Количество текстурных блоков | 64 | 64 | 40 |
| Количество блоков рендеринга | 16 | 16 | 16 |
| Частота ядра (номинал), МГц | 756 (738) | 740 (738) | 670 (625) |
| Частота шейдерного домена (номинал), МГц | 1890 (1836) | 1836 (1836) | 670 (625) |
| Шина памяти, бит | 256 | 256 | 256 |
| Тип памяти | GDDR3 | GDDR3 | GDDR3 |
| Объём памяти, МБ | 1024 | 512 | 512 |
| Частота памяти (номинал), МГц | 2304 (2200) | 2202 (2200) | 2100 (1986) |
| Поддерживаемая версия DirectX | 10 | 10 | 10.1 |
| Интерфейс | PCI Express 2.0 | PCI Express 2.0 | PCI Express 2.0 |
* - потоковые процессоры чипов AMD и NVIDIA отличаются своей архитектурой
Тестовый стенд и условия тестирования
Тестирование проводилось на следующем стенде:
- Процессор: Intel Core 2 Duo 8500 (3,16@4,27 ГГц, FSB 450 МГц);
- Материнская плата: ASUS Rampage Formula (Intel X48);
- Кулер: Noctua NH-U12P;
- Оперативная память: G.Skill F2-7200CL4D-2GBPI-B (2x2048 МБ, DDR2-900, 4-4-4-12-2T, dual channel);
- Жёсткий диск: Samsung HD252HJ (250 ГБ, SATA2);
- Блок питания: Silver Power SP-S850 (850 Вт);
- Корпус: Корпус: Chieftec BA-01B-B-SL;
- Операционная система: Microsoft Windows Vista x86 SP1;
- Драйверы: NVIDIA GeForce 182.08 и ATI Catalyst 9.3.
Производительность видеодрайверов настраивалась на максимальное качество. Устанавливался PhysX версии 2.9.09.2, акселерация PhysX посредством GPU не отключалась, кроме тестирования в 3DMark Vantage.
Для тестирования использовались следующие приложения:
- 3DMark’06 — v1.1.0, настройки по умолчанию;
- 3DMark Vantage — v1.0.1, профиль «Performance», основные тесты;
- Crysis — v1.2, использовался Crysis Benchmark Tool 1.05, стандартная демо-запись, установки качества «High»;
- Far Cry 2 — встроенный бенчмарк, профиль «Ultra High»;
- Cryostasis TechDemo — пресет «High».
Все измерения проводились при разрешении экрана 1280х1024, как самое оптимальное для большинства TFT-мониторов, и 1600x1200 (кроме 3DMark'06 и 3DMark Vantage) для создания более-менее серьезной нагрузки на видеоакселераторы. Кроме того, были задействованы режимы повышения качества картинки в 3DMark'06, Crysis и Far Cry 2 — 4-кратное сглаживание и/или анизотропная фильтрация уровня 16х. В драйверах AA и AF не форсировались.
Сравнение карт на базе GeForce GTS 250 было также проведено при одинаковых частотах, отталкиваясь от решения Zotac.
Результаты тестирования

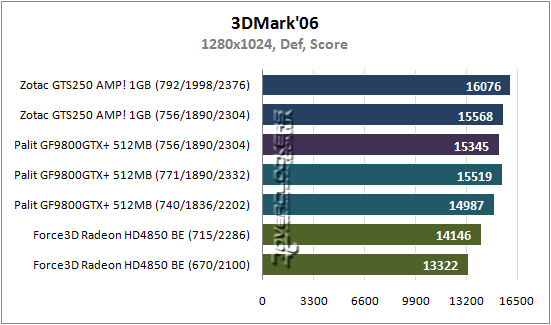

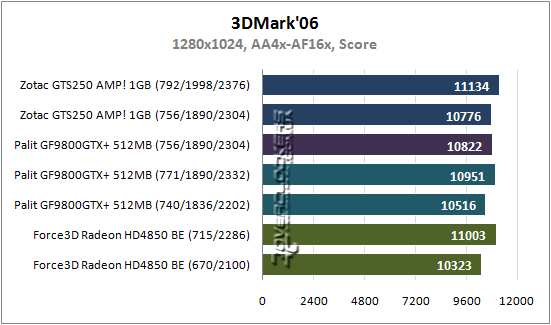

3DMark’06
Лишние 512 МБ позволяют поднять производительность карты GeForce GTS 250 на один процент, чего явно недостаточно для оправдания более высокой цены на решения с 1 ГБ видеопамяти. При повышении качества картинки разница между картами вообще нивелируется. Для семейства Radeon HD 4800 старый синтетический тестовый пакет вряд ли можно назвать коньком, но при активации сглаживания и анизотропной фильтрации Radeon HD 4850 уже вполне спокойно может тягаться со своими конкурентами.

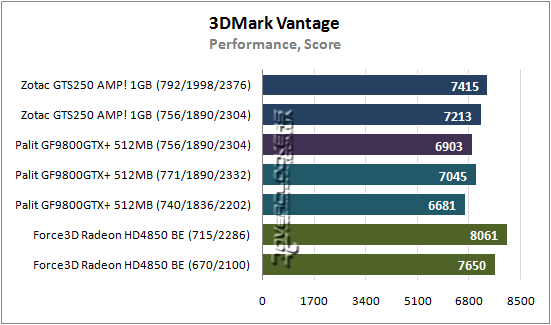

3DMark Vantage
В 3DMark Vantage разница между акселераторами с разным объемом видеопамяти уже выше, но не намного. Radeon HD 4850 в данном тесте чувствует себя вполне уверенно, только синтетикой много не наиграешься.

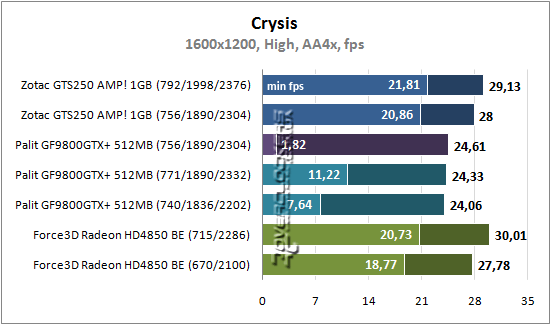

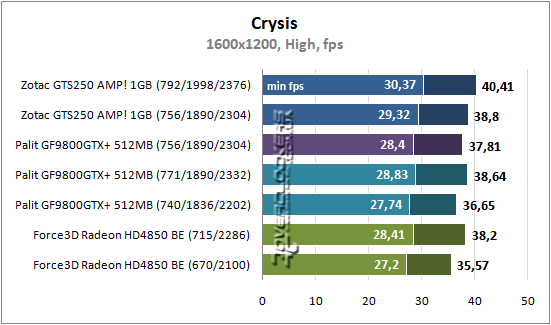

Crysis
При разрешении 1600x1200 и качестве High в Crysis без проблем можно получить 40 кадров в секунду на разогнанной карте GeForce GTS 250 с 1 ГБ видеопамяти. Без активации сглаживания стандартное решение на базе G92 отстает по производительности в среднем на 4%, но при повышении качества картинки и разрешения разница уже достигает 13%. Также при таких режимах неплохо себя проявляет Radeon HD 4850.

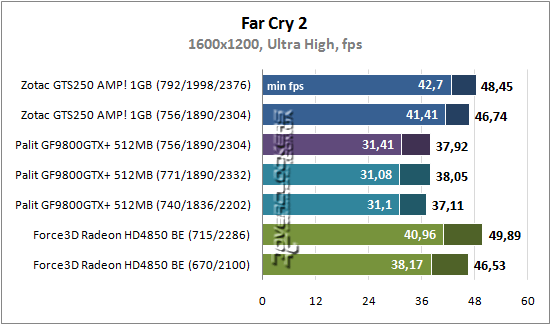

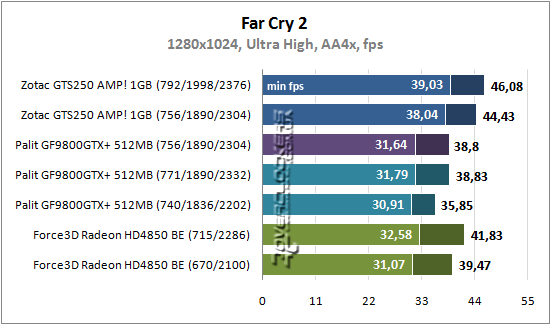

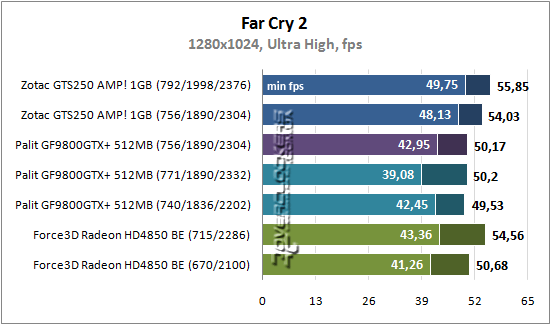

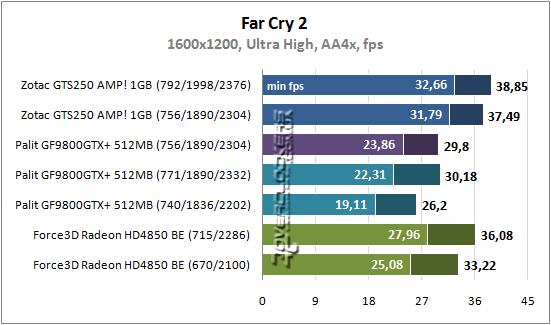

Far Cry 2
В Far Cry 2 наблюдается еще более серьезная разница между картами GeForce GTS 250 и GeForce 9800 GTX+ с различным объемом видеопамяти – целых 25 процентов! С ростом разрешения и качества графики Radeon HD 4850 немного отстает от новинки, но все равно является более производительней своего старого конкурента.

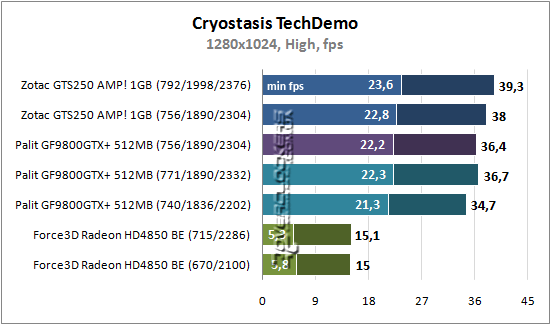

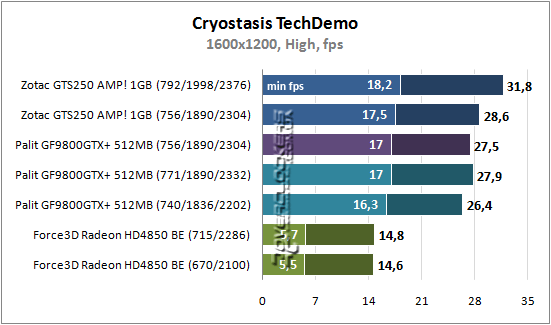

Cryostasis TechDemo
Бенчмарк Cryostasis TechDemo, использующий возможности PhysX, незначительно отреагировал на рост объема памяти у видеокарты на базе G92. Естественно, при максимальном разгоне Zotac GeForce GTS 250 AMP! 1GB вне конкуренции.
Выводы
Используя даже небольшое количество тестовых приложений видно, что дополнительные 512 МБ видеопамяти способны существенно поднять производительность видеокарты GeForce GTS 250 при высоких разрешениях и качественной графике. Для обладателей широкоформатных мониторов теперь есть смысл присматриваться и к решениям NVIDIA среднего ценового диапазона. Главное, чтобы стоимость модели карты с одним гигабайтом памяти не была сильно завышена, иначе смысла в покупке не будет, так как доплатив долларов 25 можно уже приобрести продукт классом выше, или даже адаптеры Radeon HD 4870, цена на которые значительно снизилась за последнее время.
Протестированная видеокарта Zotac GeForce GTS 250 AMP! 1GB имеет повышенные частоты, отличный комплект поставки и позволяет пользователю выжать еще полсотни мегагерц с графического процессора. При адекватной цене ее можно назвать отличной покупкой.
Palit GF9800GTX+ 512M DDR3 является крепким середнячком. Три типа интерфейсов для подключения монитора позволят избежать использования переходников, а фирменная система охлаждения работает куда тише референсной турбины.
Продукт Force3D Radeon HD 4850 BE оставил приятные впечатления. Качественно выполненная карта с эффективной системой охлаждения от Arctic Cooling и неплохой разгон могут стать решающими факторами при выборе между конкурирующими решениями. Если модели GeForce GTS 250 с одним гигабайтом памяти будут значительно дороже, то вряд ли стоит проходить мимо решения на базе Radeon HD 4850.
