Изначально компании AMD и NVIDIA шли по своему пути, разрабатывая двухчиповые решения: первая создавала компактное устройство на одной PCB, вторая выпускала тандемы в виде «бутерброда» из двух отдельных плат, охлаждаемых общим радиатором. Естественно, последний вариант менее предпочтителен, так как использование двух карт-половинок сказывается на конечной стоимости изделия и требует эффективный отвод тепла от графических процессоров, расположенных друг напротив друга. Но недавно калифорнийцы все-таки перешли на новый дизайн своего флагмана GeForce GTX 295, использующий теперь лишь одну печатную плату. В Сети даже массировались слухи о якобы большой длине и высоком энергопотреблении новинки по сравнению со старой версией карты. Но так ли это, мы и попытаемся выяснить в нашем обзоре.
Inno3D GeForce GTX 295 Platinum Edition
В качестве представителя новой ревизии акселератора GeForce GTX 295 на тестирование попала видеокарта от Inno3D с весьма громким названием — Platinum Edition. Карта поставляется в небольшой коробке с изображением девушки-воина, на которой также указаны основные характеристики адаптера и наличие двух игр в комплекте.
Комплектация Inno3D GeForce GTX 295 Platinum:
- переходник DVI/D-Sub;
- переходник DVI/HDMI;
- аудиокабель (S/PDIF);
- переходник питания Molex/PCI-E;
- диск с игрой Warmonger;
- диск с игрой Far Cry 2;
- диск с драйверами;
- купон на скидку 10% при покупке пяти игр.
По дизайну GeForce GTX 295 Rev. B кардинально отличается от своего предшественника, как за счет компоновки элементов на одной плате, так и за счет расположенного по центру 85-мм вентилятора, воздух от которого выходит как наружу системного блока, так и вовнутрь через торец карты. Что-то подобное применялось еще во времена GeForce 7900 GTX.
На обратной стороне прикручены две пластины-радиаторы, охлаждающие часть микросхем памяти. Аналогичное, но цельное решение используется и в Radeon HD 4870 X2.
По своим размерам новинка нисколько не отличается от старой ревизии, хотя в Сети была информация о немного большей длине акселератора относительно ранее вышедшего GeForce GTX 295.
Кроме того, карта лишилась разъема HDMI, и теперь прогрессивные мониторы или телеэкраны придется подключать по старинке, через переходник. Остальные периферийные разъемы, а именно два Dual Link DVI остались на месте. Естественно, HDTV-разъема нет. Тут же на планке расположен индикатор, который отвечает за правильное подключения кабелей питания — в этом плане ничего не изменилось.
Как и предшественник, новая ревизия GTX 295 оснащена лишь одним интерфейсом MIO, который позволяет объединить две одинаковые карты в режиме Quad-SLI. Технический отдел NVIDIA, с некоторой заминкой, подтвердил о возможности работы в данном режиме пары разных акселераторов, но все попытки хоть как-то загрузиться с двумя видеокартами различной ревизии так и не увенчались успехом.
Конструктивно система охлаждения имеет много общего с таковой у своего конкурента Radeon HD 4870 X2, но, как уже отмечалось выше, рассматриваемый адаптер оснащен крупным вентилятором вместо турбины, часть воздуха от которого, охлаждая радиатор одного графического процессора, выходит внутрь системы через отверстие в задней части кожуха.
Крышка кулера снимается легко, в отличие от первых карт на базе 65-нм G200, и чтобы избежать дребезжания пластика во время работы системы, по периметру на направляющие установлены небольшие пружинки.
Кулер состоит из алюминиевого основания, охлаждающего память, чип-коммутатор NV200, две микросхемы NVIO2 и силовые элементы, а для охлаждения графических процессоров используются два отдельных радиатора с тепловыми трубками.
Радиаторы небольшого размера, даже меньше, чем у одночиповых карт серии GeForce GTX 200, имеют медную вставку и две тепловые трубки, передающие тепло тонким алюминиевым ребрам.
Продуваются радиаторы вентилятором с максимальной частотой вращения, равной около 3400 об/мин. При номинальном режиме работы скорость вентилятора не поднимается выше 3100 оборотов в минуту, но несмотря на это, система работает куда тише кулеров турбинного типа.
Система охлаждения в разобранном виде выглядит следующим образом:
Инженерам компании NVIDIA пришлось серьезно поработать над дизайном печатной платы, ведь по сравнению с Radeon HD 4870 X2 тандем от калифорнийцев обладает большим количеством микросхем памяти и дополнительных чипов.
Но в итоге расположение элементов на плате получилось достаточно компактным, как за счет переноса части микросхем памяти на обратную сторону карты, так и за счет группирования дополнительных чипов и силовой обвязки в центре платы. Подсистема питания, как и в старой ревизии GTX 295 раздельная: по три фазы на графический процессор и по одной на память. Питание карты осуществляется за счет одного 8- и одного 6-контактного разъема.
На карте установлены графические процессоры G200-400 и G200-401 ревизии B3. Защитных рамок нет, да и не нужны они, учитывая, что основание кулера несет функцию ребра жесткости для всей платы.
В качестве памяти используются чипы GDDR3 Hynix H5RS5223CFR-N0C в количестве двадцати восьми штук (по четырнадцать на каждый процессор), рассчитанные на эффективную частоту 2000 МГц.
Общий объем составляет 1792 МБ, но фактический равен лишь половине, так как в силу специфики работы SLI-режима, как и CrossFire, данные в памяти каждого GPU дублируются. Шина памяти составляет 448 бит на каждую «половину» карты.
Рабочие частоты Inno3D GeForce GTX 295 Platinum почти соответствуют референсным — 576/1242 МГц (ядро и шейдерный домен) и 2016 МГц (память). В данном случае частота памяти завышена на 18 МГц.
При переходе к 2D-режиму для снижения энергопотребления карты частоты опускаются сперва до 400/800 и 600 МГц (ядро и память), после — уже до 300/600 и 200 МГц.
Разгон карты составил 684/1476 МГц (растровый и шейдерный домены) по чипам и 2376 МГц по памяти, что очень даже неплохо, как для двухчипового решения. Например, представитель GeForce GTX 295 Rev. A не в состоянии был достигнуть подобных частот.
Кроме разгонного потенциала порадовал температурный режим адаптера — не более 82 °C на GPU при тестировании в игровых приложениях и не более 86 градусов Цельсия при запуске FurMark.
XFX GF GTX295 576M 1792MB DDR3
Для сравнения с новинкой использовалась видеокарта от XFX старой ревизии — XFX GF GTX295 576M 1792MB DDR3. Карта поставляется в крупной коробке зелено-черной гаммы, на которой отмечены лишь особенности продукта и наличие в комплекте игры Far Cry 2.
Комплект поставки:
- переходник DVI/D-Sub;
- аудиокабель (S/PDIF);
- переходник HDTV;
- переходник питания Molex/PCI-E;
- диск с драйверами;
- диск с игрой Far Cry 2;
- инструкции.
Дизайн карты полностью соответствует референсному: все тот же «бутерброд», что и GeForce 9800 GX2, но в целях экономии лишен задней крышки и оснащен более простой передней.
На карте присутствуют два Dual Link DVI и HDMI, рядом на планке расположен индикатор подключения кабелей питания. Есть один интерфейс MIO для объединений подобных карт в режим SLI, но наших два тестовых экземпляра разной ревизии работать вместе отказались.
Конструкция системы охлаждения немного отличается от GeForce 9800 GX2, но, как и ранее часть воздуха выбрасывается внутрь системного блока, а часть уже выходит наружу.
Для питания адаптера на картах-половинках установлено два разъема: один 6-контактный и один 8-контактный. Отсоединять кабели стало теперь легче, но не так, как если бы разъемы располагались вдоль платы.
Графические процессоры функционируют на частоте 576/1242 МГц, память, общим объемом 1792 МГц — на частоте 1998 МГц, что полностью соответствует эталонным характеристикам. Переходы к 2D-режиму аналогичны рассмотренной выше карте.
Разгон карты составил лишь 612/1332 МГц по чипу и 2232 МГц по памяти, что значительно ниже результата GeForce GTX 295 Rev. B.
Температура одного из ядер при разгоне достигала 98 градусов Цельсия, при этом турбина работала на 85% от максимальной частоты вращения. Это касается игровых приложений. Если же запустить бенчмарк FurMark, то GPU прогревались до 100 °C, а скорость турбины уже выходила на все 100 процентов. Представить себе гул от такой системы, думаем, особого труда не составит. Force3D Radeon HD 4870 X2
Для конкуренции в верхнем ценовом диапазоне видеокарт компания AMD в прошлом году выпустила двухчиповое решение на базе RV770, которое смогло отвоевать пальму первенства у GeForce GTX 280, а после и у GTX 285 на обновленном G200. Естественно, поначалу 65-нм техпроцесс не позволял компании NVIDIA объединить два графических ядра в одной видеокарте, но с переходом на более тонкие технологические нормы это стало уже возможным, что позволило выпустить конкурента для Radeon HD 4870 X2 — GeForce GTX 295.
Решение на базе пары RV770 попало к нам на тестирование в OEM-комплектации, т.е. без ничего, поэтому сразу перейдем к описанию продукта. Видеокарта Force3D Radeon HD 4870 X2 черного цвета выполнена по референсному дизайну и отличается от аналогичных адаптеров лишь фирменной наклейкой на системе охлаждения. По сравнению с одночиповым акселератором Radeon HD 4870 данный адаптер длиннее и по размерам равен продуктам серии GeForce GTX 200.
Набор периферийных разъемов стандартный: два Dual Link DVI с возможностью вывода цифрового звука через переходник DVI/HDMI от встроенного многоканального аудиокодека, HDTV-выход и один интерфейс для подключения мостика в режиме CrossFire.
Система охлаждения состоит из алюминиевого основания, охлаждающего память, чип-коммутатор и силовые элементы, пары медных радиаторов для графических процессоров и пластины-радиатора для памяти с обратной стороны карты.
Турбина, установленная с края адаптера, прогоняет воздух через один радиатор, который после нагрева уже не так эффективно отводит тепло от второго, и разница между ядрами может достигать 15 °C (75 против 90). В таком случае, кулер новой ревизии GeForce GTX 295 смотрится куда интересней.
Печатная плата, в отличие от новой ревизии GeForce GTX 295, имеет много свободного места справой стороны, а все основные компоненты сгруппированы по центру и возле периферийных разъемов — это два графических процессора, чип-коммутатор PLX PEX8647, половина памяти (остальная перенесена на обратную сторону карты) и силовая обвязка.
Прцессор RV770 оснащен защитной рамкой, предотвращающей скол ядра при установке системы охлаждения.
Чип-коммутатор для связи двух графических процессоров и ранее использовался на Radeon HD 3870 X2, но теперь он поддерживает шину PCI Express 2.0, в отличие от PCI-E 1.1 в старой версии.
Шестнадцать микросхем памяти Hynix H5GQ1H24MJR-T0C стандарта GDDR5 общим объемом 2048 МБ (по 1024 МБ на каждый графический процессор) рассчитаны на эффективную частоту 4000 МГц. Шина памяти 256 бит для каждого чипа.
Рабочие частоты карты Force3D Radeon HD 4870 X2 полностью соответствуют эталонным и равны 750/3600 МГц, чип и память соответственно. При переходе к 2D-режиму частоты снижаются до 507/2000 МГц.
Разгон карты составил 792 МГц по графическому процессору и 3800 МГц по памяти, что не особо впечатляет, но, учитывая нагрев акселератора, то можно считать его вполне достойным.
Что касается нагрева адаптера, то температура одного их процессоров достигала 90 градусов Цельсия, другого — лишь 75 °C. При тестировании в FurMark температура повышалась до 93 °C, а карта становилась похожа больше на пылесос, чем на игровое решение, поэтому при возможности лучше референсный кулер сменить, например, на Accelero XTREME 4870X2 от Arctic Cooling. BFG GeForce GTX 285 OC
Продукция американской компании совсем недавно появилась на отечественном рынке, и хоть представлена она не особо, симпатию у определенной категории пользователей все же завоевала.

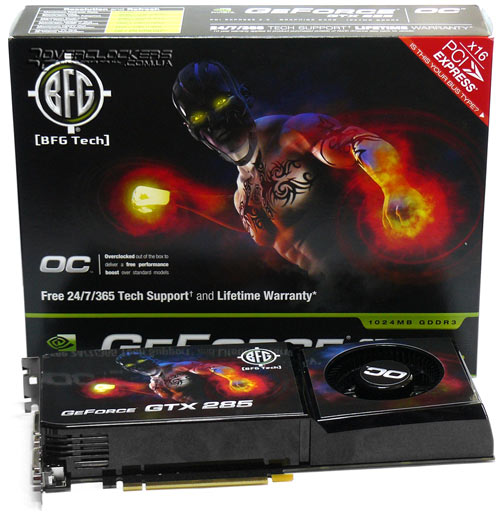

Карта BFG GeForce GTX 285 OC поставляется в небольшой коробке с изображением разрисованного «фокусника-культуриста», на которой также указаны рабочие частоты видеокарты и приведены эталонные характеристики, чтобы можно было почувствовать разницу не отходя от прилавка.
Комплект поставки:
- переходник DVI/D-Sub;
- переходник DVI/HDMI;
- переходник HDTV;
- аудиокабель (S/PDIF);
- переходник питания Molex/PCI-E;
- инструкции;
- гарантийная памятка;
- рекламный вкладыш;
- диск с драйверами;
- наклейки.

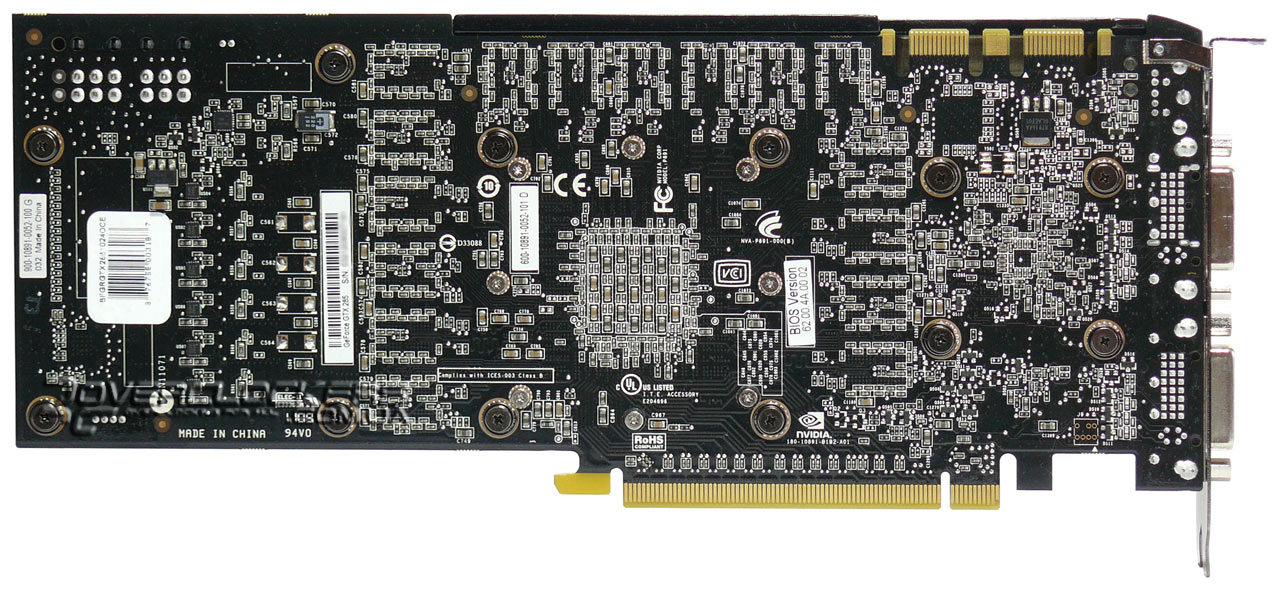

BFG GeForce GTX 285 OC полностью соответствует референсным продуктам и отличается лишь фирменной наклейкой на системе охлаждения.
Набор периферийных разъемов все тот же: два Dual Link DVI и HDTV. Есть пара интерфейсов MIO для объединения подобных карт в режиме SLI. Питание карты осуществляется за счет двух шестиконтактных разъемов.

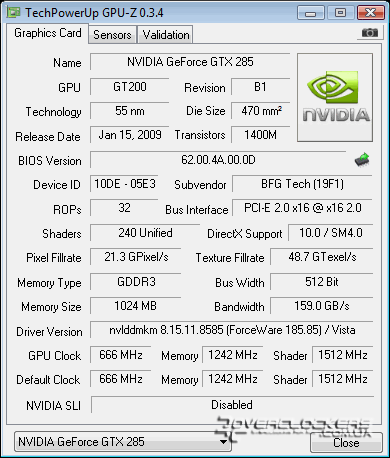

Рабочие частоты акселератора немного отличается от эталонных GeForce GTX 285: 666/1512 чип и 2484 МГц память, что выше на 18/36 МГц по графическому процессору. Переход к 2D-режиму происходит так же, как и у XFX GF GTX295 576M 1792MB DDR3.
Разгон карты особо не впечатлил и составил 678/1548 МГц по чипу и 2646 МГц по памяти.

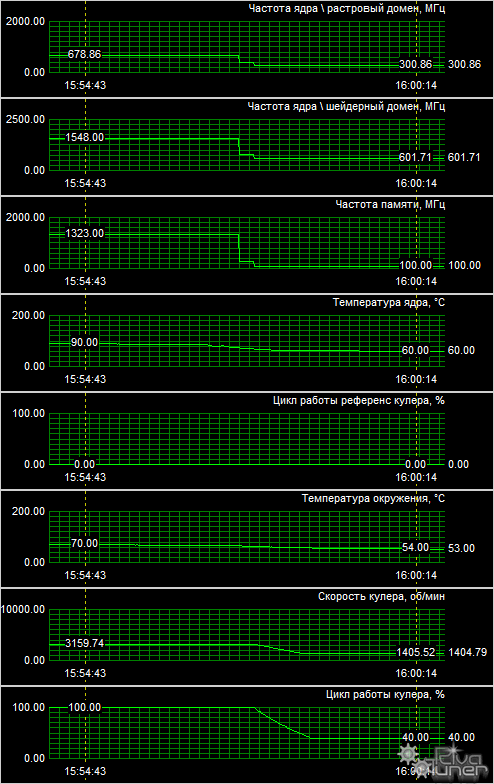

Температура чипа при разгоне достигала 90 °C, а турбина вращалась при своих 100%, что составляло около 3160 об/мин. Конечно, тихой работу СО не назовешь, но для hi-end-продуктов это стало уже порядком вещей.
Характеристики рассматриваемых карт
| Видеоадаптер | Inno3D GeForce GTX 295 Platinum | XFX GF GTX295 576M 1792MB DDR3 | Force3D Radeon HD 4870 X2 | BFG GeForce GTX 285 OC |
| Ядро | 2x G200b | 2x G200b | 2x RV770 | G200b |
| Количество транзисторов, млн. шт | 2x 1,4 млрд. | 2x 1,4 млрд. | 2x 956 млн. | 1,4 млрд. |
| Техпроцесс, нм | 55 | 55 | 55 | 55 |
| Количество потоковых процессоров | 2x 240* | 2x 240* | 2x 800* | 240 |
| Количество текстурных блоков | 2x 80 | 2x 80 | 2x 40 | 80 |
| Количество блоков рендеринга | 2x 28 | 2x 28 | 2x 16 | 32 |
| Частота ядра (номинал), МГц | 576 | 576 | 750 | 666 (648) |
| Частота шейдерного домена (номинал), МГц | 1242 | 1242 | 750 | 1512 (1476) |
| Шина памяти, бит | 2x448 | 2x448 | 2x256 | 512 |
| Тип памяти | GDDR3 | GDDR3 | GDDR5 | GDDR3 |
| Объём памяти, МБ | 2x 896 | 2x 896 | 2x 1024 | 1024 |
| Частота памяти (номинал), МГц | 2016 | 1998 | 3600 | 2484 |
| Поддерживаемая версия DirectX | 10 | 10 | 10.1 | 10 |
| Интерфейс | PCI Express 2.0 | PCI Express 2.0 | PCI Express 2.0 | PCI Express 2.0 |
* — архитектура GPU от AMD и NVIDIA отличаются между собой
Тестовый стенд и условия тестирования
Тестирование проводилось на следующем стенде:
- Процессор: Intel Core 2 Duo 8500 (3,16@4,27 ГГц, FSB 450 МГц);
- Материнская плата: ASUS Rampage Formula (Intel X48);
- Кулер: Noctua NH-U12P;
- Оперативная память: G.Skill F2-8800CL5D-4GBPI (2x2048 МБ, DDR2-1100@900, 4-4-4-12-2T, dual channel);
- Жёсткий диск: Samsung HD252HJ (250 ГБ, SATA2);
- Блок питания: Silver Power SP-S850 (850 Вт);
- Корпус: Корпус: Chieftec BA-01B-B-SL;
- Операционная система: Microsoft Windows Vista x86 SP1;
- Драйверы: NVIDIA GeForce 185.85 и ATI Catalyst 9.4.
Производительность видеодрайверов настраивалась на максимальное качество. Устанавливался PhysX версии 2.9.09.2, акселерация PhysX посредством GPU не отключалась, кроме тестирования в 3DMark Vantage.
Для тестирования использовались следующие приложения:
- 3DMark’06 — v1.1.0, настройки по умолчанию;
- 3DMark Vantage — v1.0.1, профиль «Performance» и «High», основные тесты;
- Last Remnan Benchmark — настроек, кроме разрешения нет;
- Cryostasis TechDemo — пресет «High»;
- Far Cry 2 — встроенный бенчмарк, профиль «Ultra High»;
- S.T.A.L.K.E.R.: Clear Sky Benchmark — качество «Ultra», тест Day, для карты Radeon HD 4870 X2 выбиралась поддержка DirectX 10.1;
- H.A.W.X. — максимальное качество, SSAO — Very High, для карты Radeon HD 4870 X2 выбиралась поддержка DirectX 10.1;
- Crysis — v1.2, использовался Crysis Benchmark Tool 1.05, стандартная демо-запись, установки качества — «Very High»;
Все измерения проводились при разрешении экрана 1680x1050 (кроме 3DMark'06 и 3DMark Vantage при выборе профиля «Performance») для создания более-менее серьезной нагрузки на видеоакселераторы. Кроме того, были задействованы режимы повышения качества картинки во всех приложениях, которые позволяли это сделать — 4- или 8-кратное сглаживание и/или анизотропная фильтрация уровня 16х. В драйверах AA и AF не форсировались.
На графиках, где отсутствует легенда указан средний и минимальный fps.
Результаты тестирования

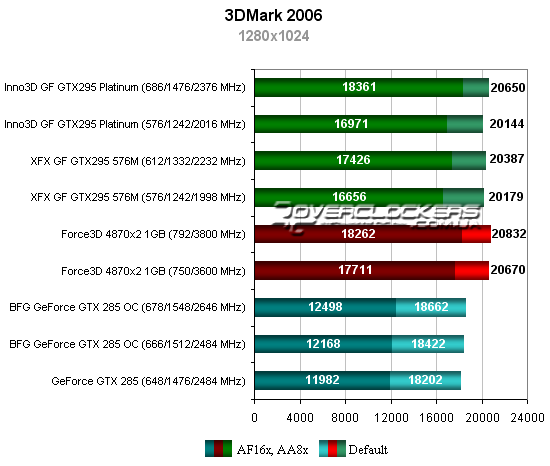

3DMark’06
В старой версии синтетического тестового пакета 3DMark лидером является Radeon HD 4870 X2. Впрочем, карта Inno3D легко компенсирует отставание за счет хорошего разгонного потенциала. Одноядерный флагман NVIDIA не сильно отстает от топовых карт в простом режиме, но уже со сглаживанием уступает до 40% GeForce GTX 295.

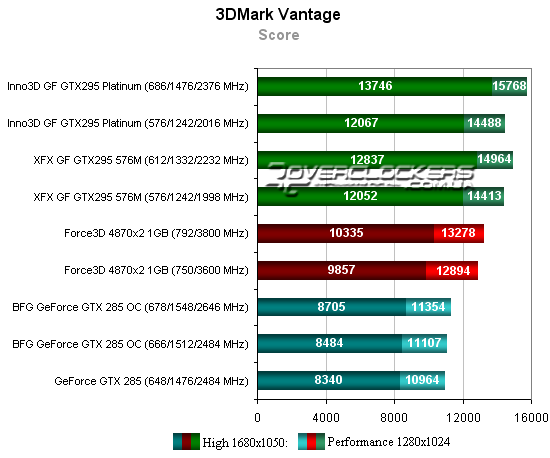

3DMark Vantage
В 3DMark Vantage лидерство уже на стороне двухчиповых карт NVIDIA, флагман AMD прилично отстает от них, и с повышением разрешения это отставание лишь увеличивается (до 28%). Одноядерная карта GeForce GTX 285 не в состоянии конкурировать со старшими братьями, но от карты Radeon HD 4870 X2 ее отделяют примерно 20%, которые, впрочем, никакой разгон наверстать не помогает.

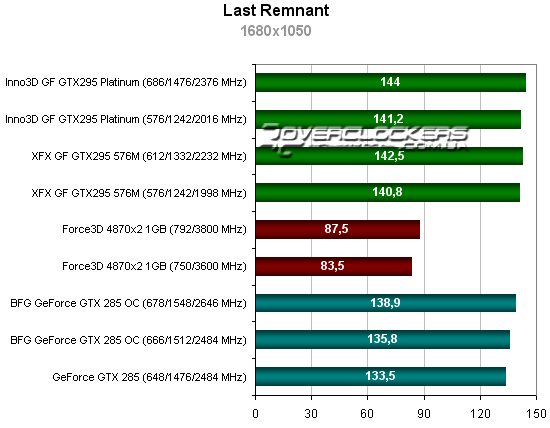

The Last Remnant
Сразу бросается в глаза мизерная разница между двухчиповыми картами NVIDIA и GeForce GTX 285. Да и результат у Radeon HD 4870 X2 очень низкий, а если вы заглянете в наши прошлые обзоры, то примерно такие же показатели увидите у обычного Radeon HD 4870. Так что в этой игре CrossFire не работает, да и SLI похоже тоже.
Cryostasis TechDemo
Из-за использования физического движка NVIDIA PhysX графические ускорители Radeon в этом тесте выглядят не приглядно, но в реальной игре PhysX можно отключить и спокойно играть на картах Radeon. Что же до разницы между видеоадаптерами GeForce, то двухчиповые карты хоть и лидируют, но их преимущество не более 20%. А если сравнивать по минимальному fps, то разница еще меньше.
Far Cry 2
Необычные результаты наблюдаются в игре Far Cry в простом режиме. Все двухчиповые карты уступают GeForce GTX 285, а разгон не приносит прироста производительности, а то и вообще приводит к небольшому падению итогового результата, что наводит на мысль о том, что причина этого кроется в драйверах. Но посмотрим, как будут обстоять дела при включении сглаживания.
В тяжелом режиме всё принимает более-менее адекватный вид для карт NVIDIA, но не для Radeon, который теряет примерно 25% производительности и становится аутсайдером. Зато двухчиповые кары GeForce показывают примерно те же результаты, что и в простом режиме, на 14% обгоняя GeForce GTX 285. А вот по минимальному fps эти карты уже почти не отличаются. Но тут небольшую разницу можно объяснить высокой процессорозависимостью данного теста.

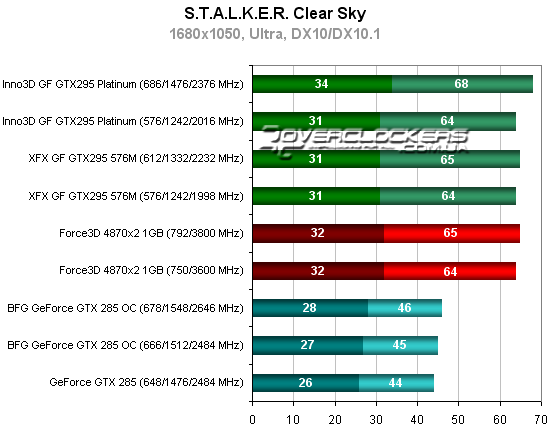

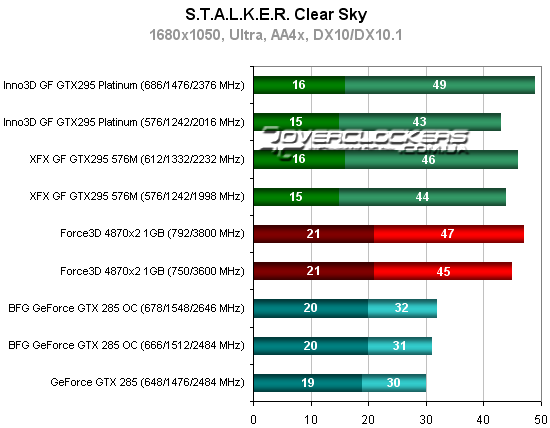

S.T.A.L.K.E.R.: Clear Sky
Двухчиповые карты NVIDIA и AMD демонстрируют почти идентичные результаты, но минимальное преимущество по минимальному fps остается все же Radeon HD 4870 X2. Высокий разгонный потенциал легко выводит Inno3D GeForce GTX 295 Platinum в лидеры. Отставание одночипового GeForce GTX 285 от более дорогих ускорителей составляет около 45%.
Немного неоднозначные результаты наблюдаются у обоих GeForce GTX 295 при включении сглаживания в этой игре. Минимальный fps у них сильно проседает и по этому показателю они уступают даже GeForce GTX 285. Похоже драйвера для двухчиповых NVIDIA еще нуждаются в существенной доработке.

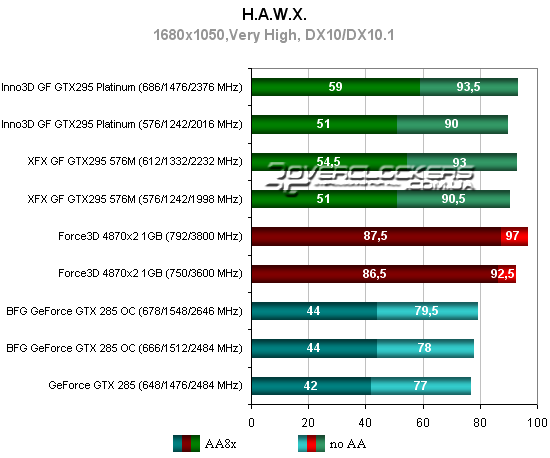

H.A.W.X.
В этом приложении безоговорочный лидер Radeon HD 4870 X2, особенно в тяжелом режиме со сглаживанием. На ее стороне 70% преимущество в таком режиме над GeForce GTX 295 и более чем двукратное преимущество над GeForce GTX 285!

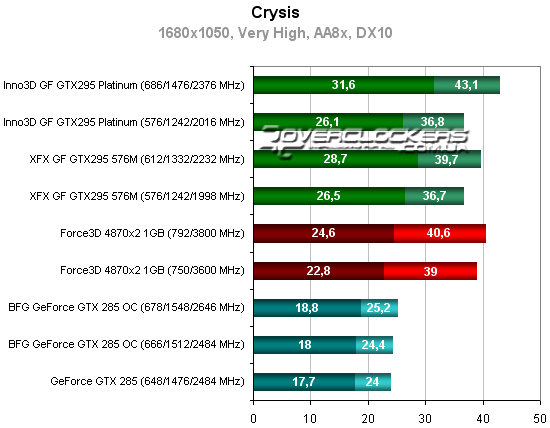

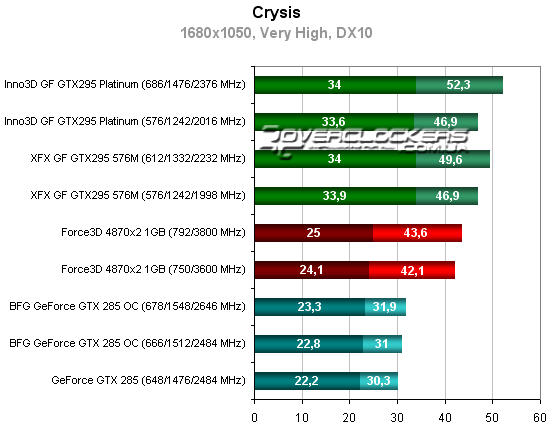

Crysis
В Crysis вновь место лидера уверенно занимают двухчиповые флагманы NVIDIA. Хороший разгонный потенциал обновленного GeForce GTX 295 помогает карте Inno3D уверенно обойти всех соперников. GeForce GTX 285 хоть и существенно уступает старшим картам, но по минимальному fps не так уж и сильно отстает от Radeon HD 4870 X2.
При включении сглаживания производительность Radeon HD 4870 X2 падает значительно меньше, чем у всех карт GeForce, а потому в номинале она даже обгоняет GeForce GTX295, но по минимальному fps вновь она не может с ней конкурировать. В таком тяжелом режиме чувствуется недостаток вычислительной мощности у GeForce GTX 285, отставание которой от лидеров лишь увеличивается.

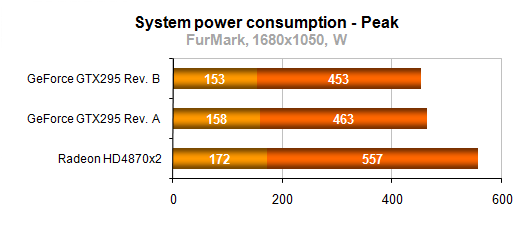

Энергопотребление

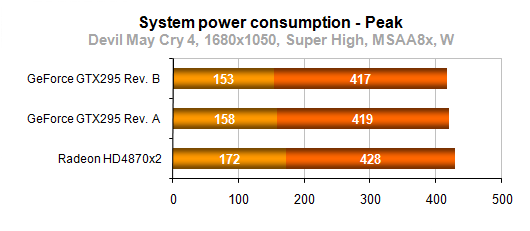

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel. В качестве нагрузки на видеоадаптеры использовались: 10-минутный прогон бенчмарка FurMark, три пролета над островом в Crysis с качеством графики Very High и AA8x, а также три первых теста в Devil May Cry 4 с качеством Super High и MSAA8x. Разрешением экрана всегда было 1650x1050. Энергопотребление системы в простое измерялось после завершения теста через 10 минут.
Итак, карта GeForce GTX 295 новой ревизии оказалась менее прожорливой во время нагрузки, и пиковое энергопотребление в первых двух тестах было на 10 Вт ниже, чем у старой GTX 295. В третьем приложении энергопотребление системы сравнялось, и разница составила лишь 2 Вт. В простое система на базе новинки также потребляла меньше — на 5 Вт. Карта Radeon HD 4870 X2 побила все рекорды по «экономичности» — система на ее базе при нагрузке уже потребляла на 100 Вт больше в FurMark, на 50 Вт — в Crysis и на 10 Вт больше в DMC 4, чем с GeForce GTX 295, а в простое разница достигала почти 20 Вт. Результат явно не в пользу решения от AMD.
Выводы
Не успел выйти флагман на базе пары G200, как уже сразу предлагают его упрощенную конструкцию с более эффективной и тихой системой охлаждения, меньшим энергопотреблением (судя по нашим замерам) и с лучшим разгонным потенциалом. Спрашивается — а почему нельзя было сразу выпустить такое решение, зачем изначально было «городить огород» с двумя платами? Вопрос остается открытым.
Но как бы там ни было, новая ревизия GeForce GTX 295 вышла крайне удачной, наверное, это самый лучший представитель из когда-либо выпускавшихся двухчиповых видеокарт. А учитывая низкое энергопотребление и более высокую производительность, чем у Radeon HD 4870 X2, новинка становится лучшим выбором в hi-end-классе.
Что касается Radeon HD 4870 X2, то данный акселератор при очень высоком энергопотреблении не всегда может демонстрировать лучший результат, чем GeForce GTX 295. Но если игровое приложение поддерживает DirectX 10.1, то карта получает «второе дыхание» и вполне спокойно может показать большее количество кадров в секунду, особенно, при активации сглаживания.
Также не стоит забывать, что при отсутствии поддержки SLI или CrossFire со стороны игрового приложения пользователь получит лишь карту уровнем ниже, так как второй чип никаких расчетов производить не будет. И к этому необходимо быть готовым. Если же такое положение дел не устраивает, то на выбор и возможности есть достаточно моделей с одним графическим процессором, более экономичных и менее дорогих.
