Причин для выпуска плат оригинального дизайна может быть несколько: стремление снизить стоимость, разработка энергоэффективных моделей, а также производство «заряженных» графических адаптеров для поклонников разгона и просто требовательных пользователей. Именно последняя категория представляет наибольший для нас с вами интерес, ведь такие модели обычно снабжаются усиленной подсистемой питания и улучшенными системами охлаждения. Именно к таким платам относится MSI N460GTX Hawk от компании Micro-Star Int'l Co,Ltd. Графические акселераторы MSI Hawk предназначен для экономных энтузиастов, которые хотят получить качественный продукт, но пока не готовы к покупке флагманских моделей Lightning.
MSI N460GTX Hawk
В основе MSI N460GTX Hawk лежит видеоядро GF104 — более простое, чем у первых решений архитектуры Fermi от NVIDIA. Как показывают многочисленные тесты, видеокарты на базе GF104 имеют великолепные показатели производительности среди продуктов среднего класса и могут смело претендовать на место в игровом системном блоке. В качестве конкурентов GeForce GTX 460, оснащенных 1024 МБ видеопамяти, компания AMD предлагает Radeon HD 5830 и HD 6850, которые неплохо противостоят акселераторам на базе GF104 при работе на рекомендованных частотах. В то же время, значительный разгонный потенциал позволяет видеокартам GeForce GTX 460 на равных соперничать со старшими моделями.
Карта MSI N460GTX Hawk выполнена на РСВ собственного дизайна, массивная двухслотовая система охлаждения также отличается от эталонной конструкции NVIDIA. Не удивительно, что тактовые частоты видеочипа завышены относительно стандартных значений и составляют 780 МГц для ядра и 1560 МГц для шейдерного домена. При этом видеопамять работает на рекомендованных чипмейкером 3600 МГц. Значения тактовых частот графического ядра выглядят впечатляюще на фоне эталонных значений, именно этот фактор стал решающим при выборе конкурентов для тестирования, но об этом несколько позже, а пока перейдем к рассмотрению комплекта поставки, особенностям дизайна MSI N460GTX Hawk.
Плата поставляется в картонной коробке солидных размеров. Главная тема оформления — изображение тактического ударного самолета Lockheed F-117 Night Hawk (Ночной ястреб). Силуэт F-117 является одним из самых узнаваемых благодаря применению так называемой стелс-технологии, которая обеспечивает пониженную заметность для вражеских ПВО.
Кроме авиационной темы на упаковке можно найти логотипы значительного количества фирменных технологий. Сразу бросается в глаза надпись Triple Over Voltage. В терминологии MSI так называется возможность управления напряжением питания на видеоядре, видеопамяти и логике PLL. Напомним, что эталонные видеокарты GTX460 позволяют регулировать только Vgpu, да и то в весьма скромных пределах. На этом перечисление достоинств видеоакселератора не исчерпываются, а лишь перебираются на внутреннюю сторону декоративной крышки, которая позволяет лицезреть чудо инженерной мысли MSI не вскрывая упаковки.
MSI N460GTX Hawk обладает восьмифазным преобразователем питания, благодаря которой обещан разгон видеочипа вплоть до 1000 МГц. Кроме того, система Active Phase Switching позволяет отключать часть фаз VRM в моменты простоя, тем самым повышая энергоэффективность видеоадаптера. Во всех электрических цепях N460GTX Hawk применяются компоненты военного класса надежности, что гарантирует их долгую и стабильную работу. Система охлаждения Twin Frozr II обеспечивает температуру GPU на 18 °С меньше, чем кулер референсного дизайна. Ну а наличие трех разъемов V-Check Points для подключения вольтметра позволяет измерять три основных напряжения: на графическом чипе, видеопамяти и логики PLL. Одним словом, арсенал инноваций и фирменных технологий MSI N460GTX Hawk позволяет уверенно штурмовать вершины разгона.
Комплект поставки ничем особо не выделяется и соответствует таковому для большинства видеокарт среднего класса. Кроме самого графического акселератора в коробке присутствуют:
- переходник DVI/D-Sub;
- переходник с mini HDMI на HDMI;
- два переходника питания PCI-E 6pin/8pin;
- три переходника для измерения напряжения V-Check Points;
- DVD-диск с ПО и драйверами;
- руководство пользователя;
- буклет по быстрой установке.
Как уже было сказано, при производстве N460GTX Hawk компания MSI отказалась от использования эталонного дизайна и разработала оригинальную конструкцию. Первое, что бросается в глаза — массивная система охлаждения Twin Frozr II. Мы уже неоднократно сталкивались с подобными решениями на других видеокартах MSI: под кожухом находится радиатор, набранный из 44 алюминиевых пластин, которые пронизывают четыре тепловые трубки, две из которых имеют диаметр 6 мм, а остальные — 8 мм. Удивило полное отсутствие радиаторов на силовых элементах VRM, скорее всего разработчик посчитал достаточным их охлаждение набегающим потоком воздуха.
Медное никелированное основание идеально ровное, но до зеркального блеска ему далеко. Места контакта тепловых трубок аккуратно пропаяны.
Радиатор охлаждается парой высокоскоростных вентиляторов от Power Logic диаметром 80 мм. Вентиляторы имеют ШИМ-управление и способны разгоняться до 4560 об/мин. Естественно, шум при такой скорости вращения очень большой.
В целом, Twin Frozr II выглядит гораздо эффективнее штатной турбины, но большинство нагретого воздуха остается внутри системного блока, что может негативно сказаться на температурном режиме остальных компонентов ПК.
Печатная плата MSI N460GTX Hawk выполнена на шестислойном текстолите коричневого цвета, хотя розничные варианты будут уже на черном. Дизайн РСВ сильно отличается от эталонных образцов NVIDIA.
Набор интерфейсов не отличается от эталонных GTX460: пара DVI-D, mini HDMI и один разъем для объединения двух видеокарт в SLI-режиме. Есть два шестиконтактных разъема дополнительного питания. Графический чип GF104 имеет ревизию А1, изготовлен на 28 неделе 2010 года. Банк видеопамяти объемом 1024 мегабайт набран восемью микросхемами GDDR5 Samsung K4G10325FE-HC05, рассчитанными на эффективную частоту 4000 МГц.
Различия в дизайне касаются, в первую очередь, подсистемы питания, которая значительно усилена в сравнении с эталоном. Шесть фаз питают графический чип, еще одна отвечает за питание микросхем видеобуфера, даже для питания логики PLL выделена отдельная фаза. Система питания GPU и памяти управляется четырехканальным ШИМ-контроллером uP6213A производства uPI Semiconductor. Для реализации «честных» шести фаз питания GPU на обратной стороне PCB распаяны три микросхемы uP6284 — драйверы MOSFET с возможностью удвоением фаз.
MSI N460GTX Hawk оснащается системой динамического управления количеством фаз питания APS. Текущий режим работы отображается при помощи шести светодиодов. Рядом с ШИМ-контроллером находятся два малозаметных переключателя, закрытых прозрачной «пломбой». Один из них отключает термоконтроль видеочипа, что актуально при использовании жидкого азота, а второй деактивирует защиту от перенапряжения. Эти меры могут улучшить разгонный потенциал, но мы настоятельно не рекомендуем отключать защиты при использовании штатной системы охлаждения! Осталось добавить про разъемы для измерения напряжения V-Check:
В небольшие разъемы включаются переходники, идущие в комплекте. Порядок подключения вольтметра для измерения следующий: V-PLL, V-Gpu V-Mem. Контроль питающих напряжений нам очень пригодился во время исследовании разгонного потенциала, к изучению которого мы и приступаем.
Рабочие частоты MSI N460GTX Hawk составляют 780 МГц для видеоядра, 1560 МГц для шейдерного домена и 900 МГц (эффективных 3600 МГц) для видеопамяти.
На штатных частотах тепловыделение видеокарты невелико, так что система охлаждения без труда справляется с поставленной задачей даже при минимальном уровне шума. Мы проверили температуру под нагрузкой в программе MSI Kombustor и получили следующие результаты:
Во время теста видеокарта прогрелась до 62 °С, вентиляторы при этом работали всего на 48% от максимума, совершенно не выделяясь на фоне звуков системного блока.
Эксперименты по разгону начались достаточно бодро и без повышения напряжения на графическом ядре нам покорились частоты 830/1660 МГц, но для достижения более высоких результатов пришлось прибегнуть к повышению питающих напряжений. После увеличения Core Voltage на 70 мВ разгон улучшился до 875/1750 МГц. Видеопамять разогналась до 1050 МГц (эффективная 4200 МГц), что является неплохим результатом для чипов с временем доступа 0,5 нс. Следует отметить, что повышение напряжения на видеопамяти не отражалось на её разгонном потенциале.
В таком режиме MSI N460GTX Hawk функционировала абсолютно стабильно, что было подтверждено выполнением полной программы тестирования. Повышение питающего напряжения отразилось на увеличении тепловыделения, из-за этого пришлось повысить обороты вентиляторов до 4170 об/мин:
Система охлаждения Twin Frozr II позволила удержать температуру разогнанного графического чипа в пределах 63 °С, но за это приходится платить повышенным уровнем шума. Зато длительная эксплуатация видеоадаптера в таком режиме не должна привести к преждевременному выходу из строя. Для тех же, кто «любит погорячее» и не боится рисковать мы попытались отыскать предельный режим разгона, который позволяет штатная система охлаждения. После увеличения напряжения Core Voltage на 200 мВ наш тестовый экземпляр успешно прошел полный тест 3DMark Vantage на частоте 950/1900 МГц! Правда, шум от работающей на максимальных оборотах системы охлаждения был уж слишком навязчив…
Отметим, что разгон MSI N460GTX Hawk при помощи программы MSI Afterburner 2.0 Extreme сопровождается неприятным нюансом: отсутствует возможность мониторинга напряжения. Для контроля напряжения при разгоне мы воспользовались обычным цифровым вольтметром, подключив его к соответствующему разъему V-Check GPU.
Под нагрузкой напряжение на видеоядре составило впечатляющие 1,286 В, что недостижимо для GeForce GTX 460 эталонного дизайна без аппаратных модификаций. Отметим, что длительная эксплуатация в таком режиме нежелательна, так что вам лучше позаботиться о СВО и организации охлаждения силовых элементов VRM.
Другие участники тестирования
Выбор соперников по тестированию для MSI N460GTX Hawk оказался делом нелегким. Уникальный дизайн сказался на конечной стоимости продукта, которая минимум на 25% дороже видеокарт, построенных на референсных платах. Но и повышенные почти на 13% частоты видеочипа относительно рекомендованных значений — это серьёзная заявка на успех. Именно поэтому мы решили сравнить уровень производительности N460GTX Hawk с несколько более дорогими конкурентами от AMD: Radeon HD 5850 и Radeon HD 6870. Технические характеристики представлены в таблице:
| Видеоадаптер | MSI N460GTX Hawk |
Radeon HD 6870 1024MB |
Radeon HD 5850 1024MB |
| Ядро | GF104 | Barts XT | RV870 (Cypress) |
| Количество транзисторов, млн. шт | 1950 | 1700 | 2154 |
| Техпроцесс, нм | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 367 | 255 | 334 |
| Количество потоковых процессоров | 336 | 1120 | 1140 |
| Количество текстурных блоков | 56 | 56 | 72 |
| Количество блоков рендеринга | 32 | 32 | 32 |
| Частота ядра, МГц | 780 (675)* | 900 | 725 |
| Частота потоковых процессоров, МГц | 1560 (1350)* | 900 | 775 |
| Шина памяти, бит | 256 | 256 | 256 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 |
| Объём памяти, МБ | 1024 | 1024 | 1024 |
| Частота памяти, МГц | 3600 | 4200 | 4000 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 |
| Интерфейс | PCI-E 2.0 | PCI-E 2.1 | PCI-E 2.1 |
| Заявленная пиковая потребляемая мощность, Вт | 160* | 151 | 170 |
*— в скобках указаны эталонные частоты
Видеокарта Radeon HD5850 была представлена в тесте моделью PowerColor DDR5 AX5850 1GBD5-MDHG. Эта полная копия эталонного дизайна AMD, со всеми его преимуществами и недостатками. Дизайн, разгонный потенциал и уровень производительности Radeon HD 5850 изучены вдоль и поперек, так как графический адаптер присутствует на рынке уже больше года.
Разгон нашего тестового экземпляра оказался достаточно посредственным. При повышении напряжения до 1,15 В стабильная частота составила всего 875 МГц, разгон же видеопамяти оказался более удачным — 4900 МГц.
С таким разгоном видеокарта работала абсолютно стабильно и не требовала значительного увеличения скорости турбины.
Наконец, последний участник тестирования — графический адаптер MSI R6870-2PM2D1GD5 также является копией референсной платы HD 6870 от AMD. Обзору архитектурных особенностей и дизайну этой новинки был посвящен отдельный материал.
Наш Radeon HD 6870 не смог продемонстрировать отличного разгонного потенциала, но это, как известно, дело случая. Даже после повышения напряжения на графическом чипе до 1,25 В безоговорочной стабильности графического ядра удалось достичь лишь на 950 МГц. Память и вовсе отказалась разгоняться выше 4600 МГц.
Не самый выдающийся потенциал соперников резко повышает шансы на успех MSI N460GTX Hawx, но, как мы уже говорили, разгон — это лотерея и не всем в ней везет.
Тестовый стенд
Исследование производительности проводилось на тестовом стенде следующей конфигурации:
- процессор: AMD Phenom II X6 1055T (3,5 ГГц, 6 ядер, TC off);
- кулер: Xigmatek HDT1284S (1400 об/мин);
- материнская плата: Gigabyte GA 880GA-UD3H (BIOS F7);
- память: Take-Ms PC-10660 (DDR3-1333@1600, 2x2 ГБ + 2x1 ГБ);
- жесткий диск: WD10FALS (1 ТБ, 7200 об/мин, 32 МБ);
- блок питания: Seasonic X-650 (650 Вт).
Для тестирования были выбраны 10 игровых тестов и два синтетических бенчмарка. Тестирование проводилось только в двух разрешениях — 1680х1050 и 1920х1200, во всех играх (кроме Metro 2033) выбирались максимальные настройки качества. Анизотропная фильтрация AF16x форсировалась из драйверов, полноэкранное сглаживание АА4х устанавливалось из меню настроек приложений.
Результаты тестирования в приложениях под DirectX 10
3DMark Vantage

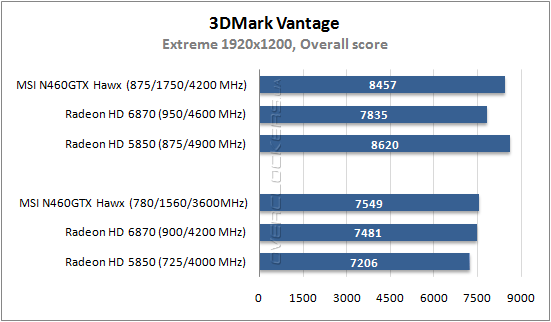

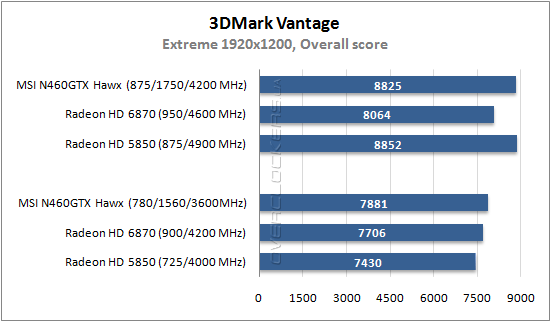

Первый тест — синтетика Futuremark 3DMark Vantage. Для оценки производительности использовался профиль Extreme, фиксировался общий балл и производительность GPU. На штатных частотах уверенно лидирует N460GTX Hawk, а производительность Radeon HD 5850 сильно страдает от низких частот и эта карта занимает последнее место. Но разгон все меняет и HD 5850 уверенно вырывается вперед, а Radeon HD 6870 cпускается на последнее место.
Crysis Warhead

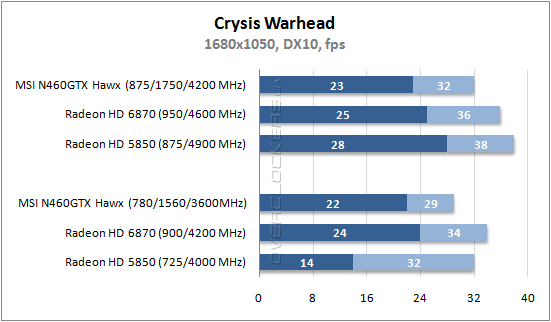

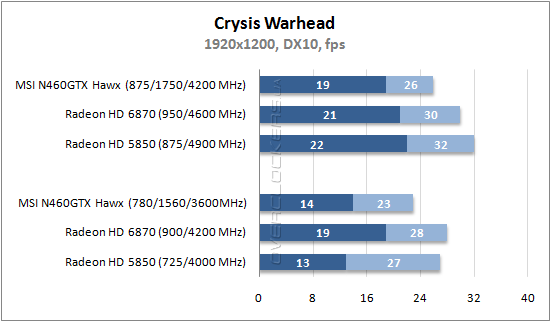

Crysis Warhead несмотря на солидный возраст остается весьма тяжелым заданием даже для самых современных видеокарт. При установке параметров качества «Enthusiast» на игровом уровне Ambush без разгона все три участника тестирования едва обеспечивают комфортный уровень fps. Наибольшая частота GPU выводит в лидеры Radeon HD6870. После повышения частот лучшие результаты опять у HD 5850, а вот N460GTX Hawk оказывается на последнем месте. Впрочем, Crysis никогда не числился в фаворитах адаптеров с архитектурой Fermi.
Far Cry 2

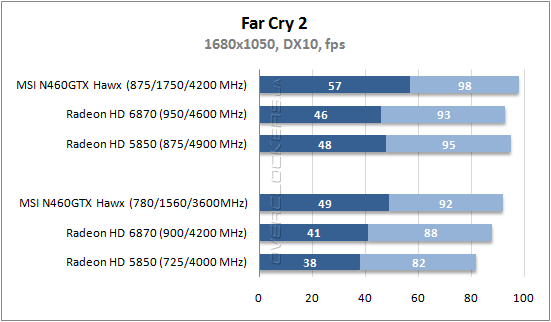

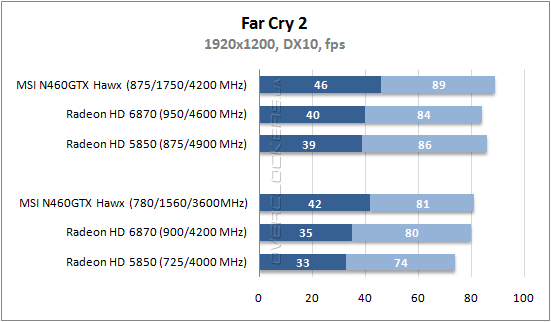

Шутер Far Cry 2 — еще одна игра, любимая NVIDIA. MSI N460GTX Hawk безоговорочно лидирует во всех режимах. В стане AMD наблюдается знакомая картина: на штатных частотах Radeon HD 6870 показывается чуть лучший результат, а после разгона HD 5850 отыгрывает позиции. Впрочем, хорошо оптимизированный движок Far Cry 2 позволяет комфортно играть даже с настройками «Ultra high».
Residen Evil 5

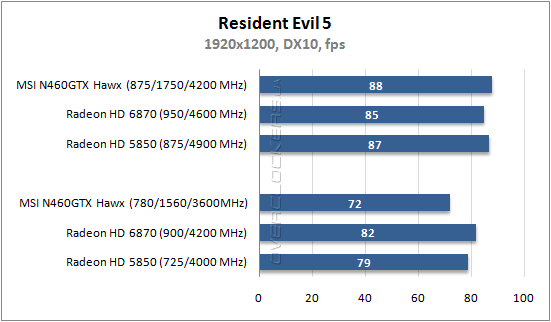

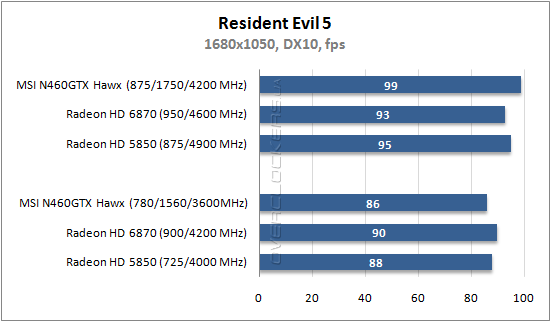

«Мясорубка» Residen Evil 5 не представляет никаких проблем для наших участников, поэтому мы установили полноэкранное сглаживание 8х при максимальных настройках качества. В штатном режиме неожиданно лидирует Radeon HD 6870, а MSI N460GTX Hawk занимает последнее место. С разгоном лидер и аутсайдер меняются местами, а Radeon HD 5850 прочно удерживает почетное второе место.
Результаты тестирования в приложениях под DirectX 11
Unigine Engine 2.1

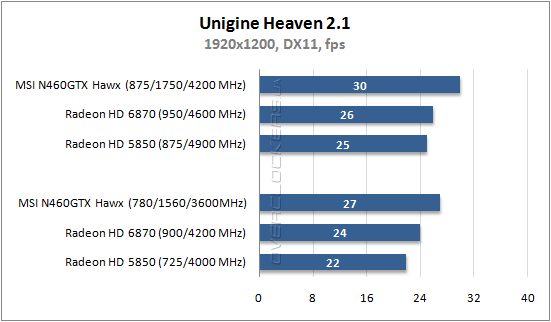

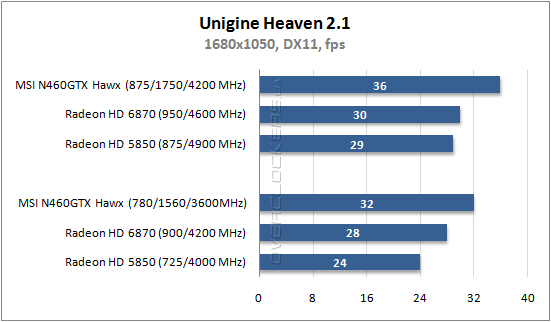

Реальных игр, использующих Unigine Engine 2.1, пока что не выпустили, тем не менее тест отлично отражает эффективность работы с тесселяцией. Независимо от тактовых частот и разрешения экрана результаты не меняются: бессменный ведущий MSI N460GTX Hawk, ведомый Radeon HD 6870 и постоянный замыкающий HD 5850.
Aliens vs. Predator

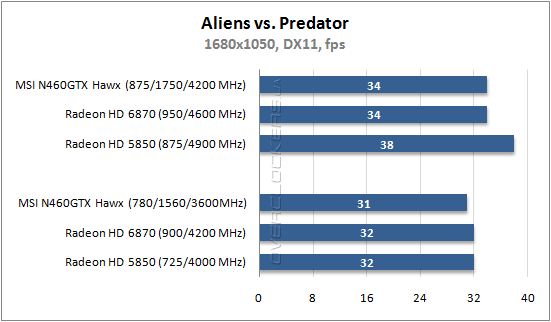

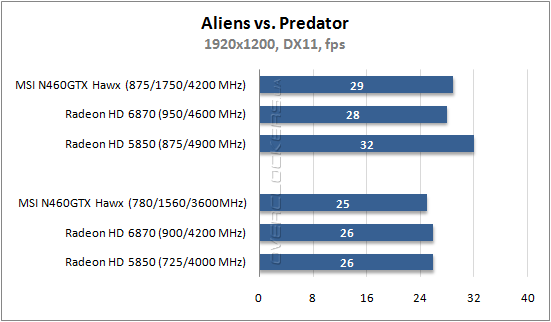

Тестирование проводилось в официальном бенчмарке при общем уровне настроек «Very high» с активированной тесселяцией. На штатных частотах все три участника показывают очень близкие результаты, MSI N460GTX Hawk очень достойно держится на фоне более дорогих конкурентов. В разрешении 1920х1200 средний fps всех трех видеокарт очень близок к минимальному комфортному пределу, так что без разгона вряд ли получится нормально поиграть. Разгон выводит в лидеры Radeon HD 5850, а два других участника идут вровень. Похоже, что их производительность упирается в нехватку вычислительной мощности видеоядер.
BattleForge

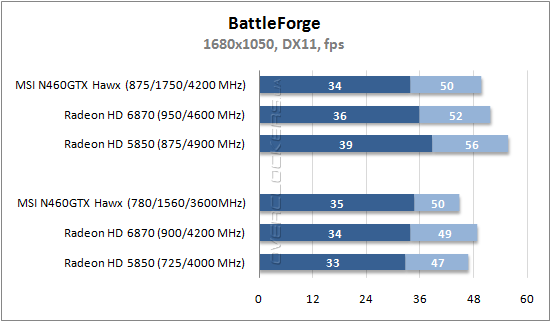

Для тестирования в BattleForge использовалось встроенное средство измерения производительности. Все три акселератора обеспечивают достаточную частоту смены кадров для комфортной игры даже при настройках качества «Very high». Без разгона N460GTX Hawk демонстрирует наименьший средний fps, зато обыгрывает соперников по минимальному. В разгоне лидерство снова захватывает HD5850, да и в целом тест симпатизирует акселераторам AMD.
Colin McRae: DiRT 2

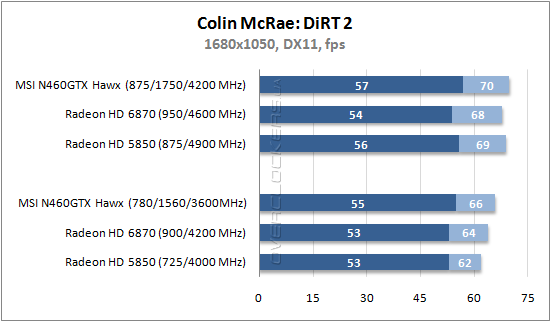

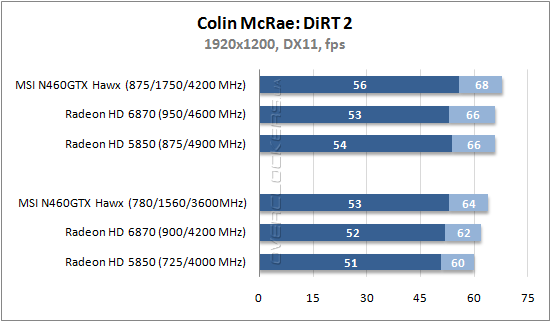

Аркадный гоночный симулятор DiRT 2, напротив, максимально использует преимущества видеокарт NVIDIA. При включении теселяции и общем уровне настроек «Ultra High» N460GTX Hawk оказывается в лидерах. На штатных частотах второе место занимает Radeon HD 6870, а Radeon HD 5850 страдает от нехватки тактовых частот. В разгоне Hawk по прежнему удерживает лидерство, но к нему совсем близко подбирается HD 5850.
Tom Clancy's H.A.W.X. 2

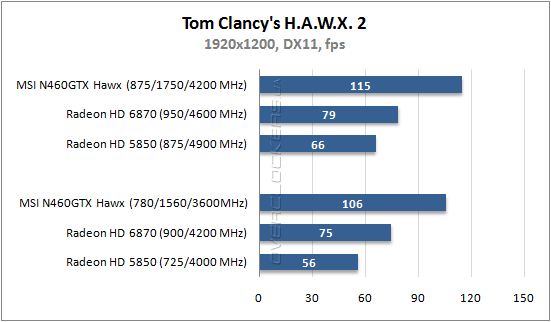

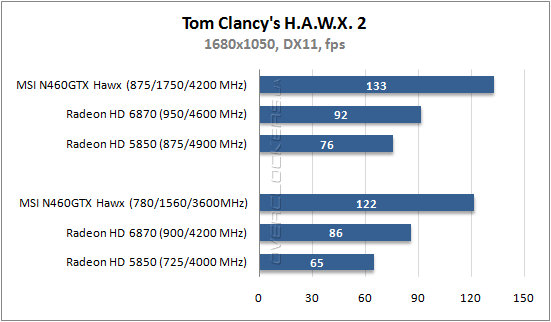

Недавно вышедшее продолжение отличного авиасимулятора Tom Clancy's H.A.W.X. вовсю использует тесселяцию для прорисовки ландшафта. Результаты, надо сказать, озадачивают. MSI N460GTX Hawk лидирует с огромным отрывом, преимущество над аутсайдером HD 5850 достигают почти двух крат! Улучшенная работа блока тесселяции помогает HD 6870 удерживать вторую позицию.
Lost Planet 2

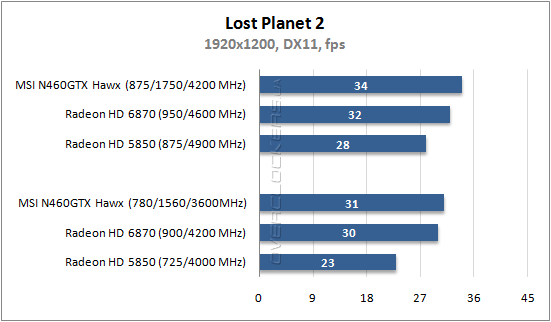

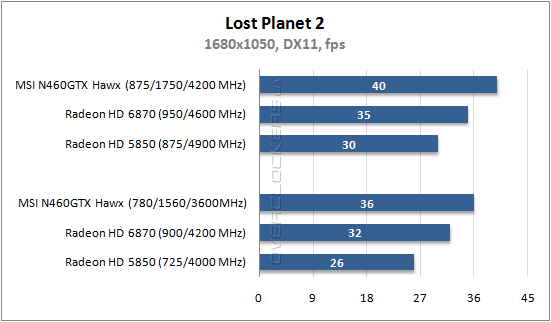

Lost Planet 2 — еще одна игра нового поколения, которая отлично идет на видеокартах с архитектурой Fermi. Все-таки почтенный (по меркам IT-индустрии) возраст GPU Cypress дает о себе знать, и HD5850 едва справляется с нагрузкой. В то же время HD 6870, несмотря на меньшее количество функциональных блоков, практически не отстает от лидера в лице MSI N460GTX Hawk.
Metro 2033

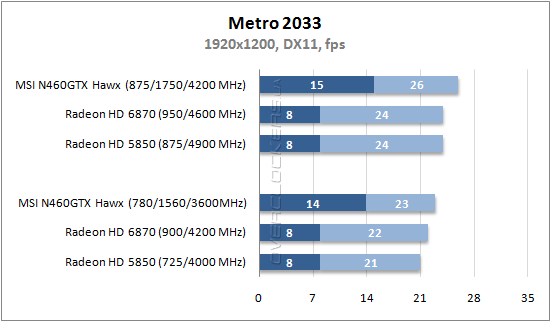

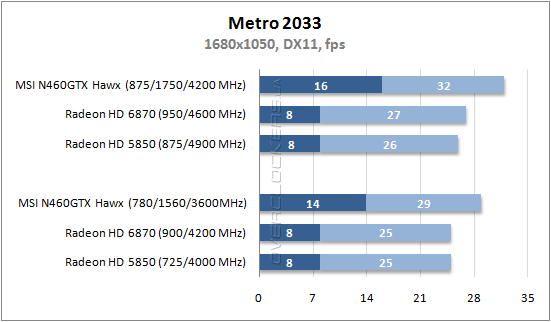

Детище отечественных разработчиков — хоррор Metro 2033 продолжает радовать интересным сюжетом, качественной графикой и чудовищными системными требованиями. Для тестирования использовался официальный бенчмарк, уровень качества «High», тесселяция и DOF активированы; мы также отказались от использования анизотропной фильтрации. При этом ни один из участников не показал приемлемого уровня производительности, хотя тест проходил при отключенной анизотропной фильтрации. Показатель минимального fps у обоих акселераторов AMD застыл на отметке 8 fps, MSI N460GTX демонстрирует вдвое больший результат, но его тоже недостаточно для комфортного геймплея. По средней частоте смены кадров в лидерах также акселератор NVIDIA, а видеокарты AMD демонстрируют удивительно схожий уровень производительности.
S.T.A.L.K.E.R.: Call of Pripyat

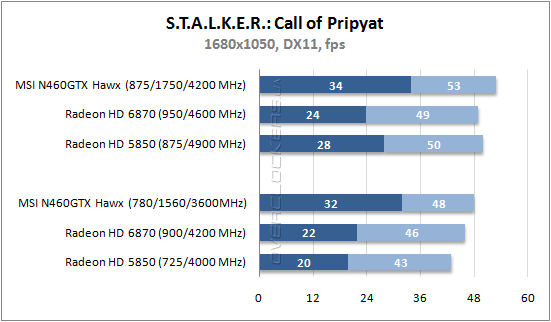

Завершает тесты любимый многими S.T.A.L.K.E.R.: Call of Pripyat. Последняя версия движка X-Ray поддерживает DX11, тесселяцию и различные новшества. Для тестов мы использовали официальное приложение для измерения производительности, установив уровень качества «High» и активировав тесселяцию. На штатных частотах только MSI N460GTX Hawk обеспечивает приемлемый уровень производительности, причем HD 5850 заметно отстает от своего «потомка». После повышения частот лидер не меняется, а Radeon HD 6870 не только становится аутсайдером, да еще и не в состоянии обеспечить комфортный минимальный fps.
Выводы
Безусловно, MSI N460GTX Hawk является одной из самых интересных моделей Nvidia GTX460. В арсенале этого графического акселератора целый ряд уникальных решений и функций, которые наверняка привлекут энтузиастов и просто требовательных пользователей. Повышенные частоты позволяют MSI N460GTX Hawk успешно конкурировать с более дорогими решениями, особенно в играх нового поколения. К сильным сторонам данной видеокарты можно отнести:
