Inno3D GeForce GTX 550 Ti
Компанией Inno3D выпускается несколько моделей GeForce GTX 550 Ti. Мы рассмотрим самую простую версию, которая оснащена стандартным объемом видеопамяти в один гигабайт. В активе компании есть еще карты с идентичными частотными характеристиками, но с двумя и тремя гигабайтами видеопамяти на борту. Еще существует адаптер GTX 550 Ti Vision 3, который может выводить изображение на три монитора. Кроме этого Vision-версия немного отличается дизайном, а кулер оснащен чуть большим по размерам вентилятором.
К нам в руки попала OEM-версия видеокарты без упаковки и аксессуаров. Но обычная розничная версия поставляется в компактной коробке вместе с переходником питания с molex на PCI-E 6pin.

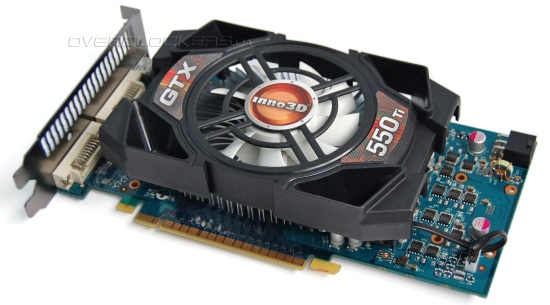

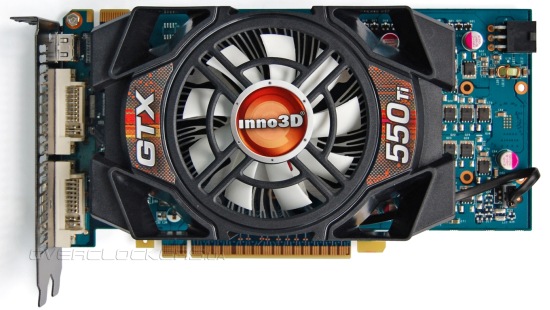

Видеокарта внешне выглядит довольно просто. Массивный на первый взгляд кулер кажется таким из-за большого пластикового кожуха. Белый вентилятор в сочетании с черным кожухом смотрится довольно симпатично, но решетка сверху немного портит общий вид.
При беглом взгляде на плату становится ясно, что перед нами обычный продукт, выполненный по референсному дизайну.

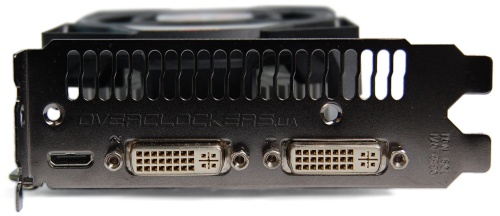

Набор внешних интерфейсов стандартен — это один mini-HDMI и два DVI.
![Inno3D GeForce GTX 550 Ti Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/04-geforce-gtx550ti-inno3d.jpg)
Взглянем ближе на систему охлаждения.

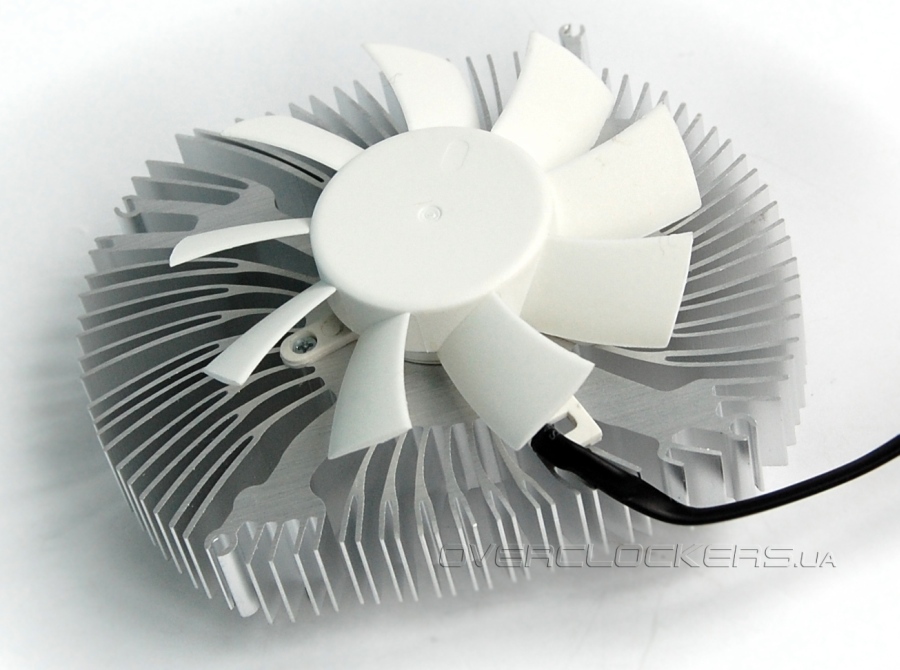

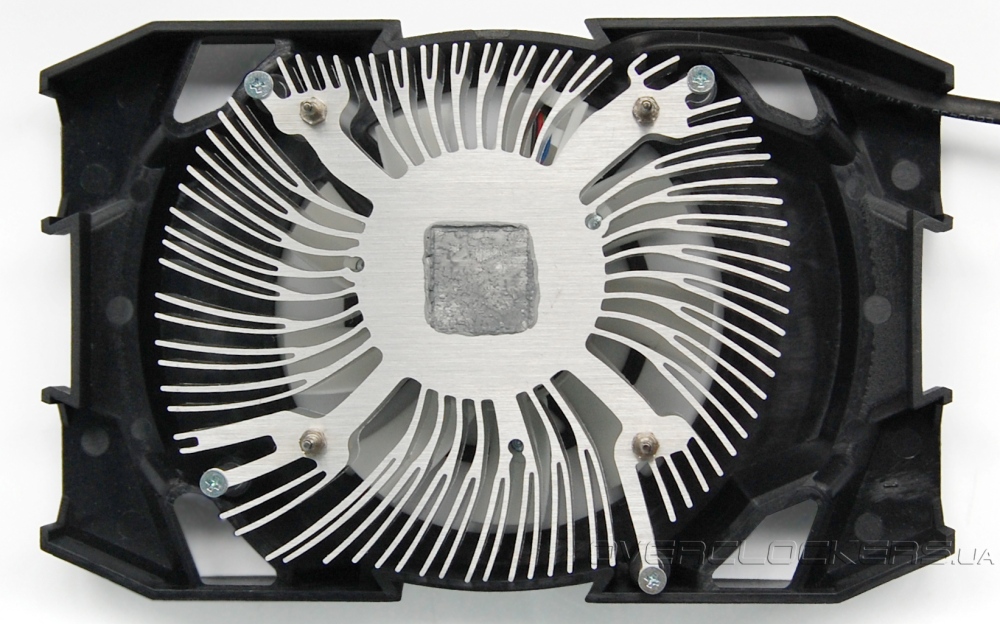

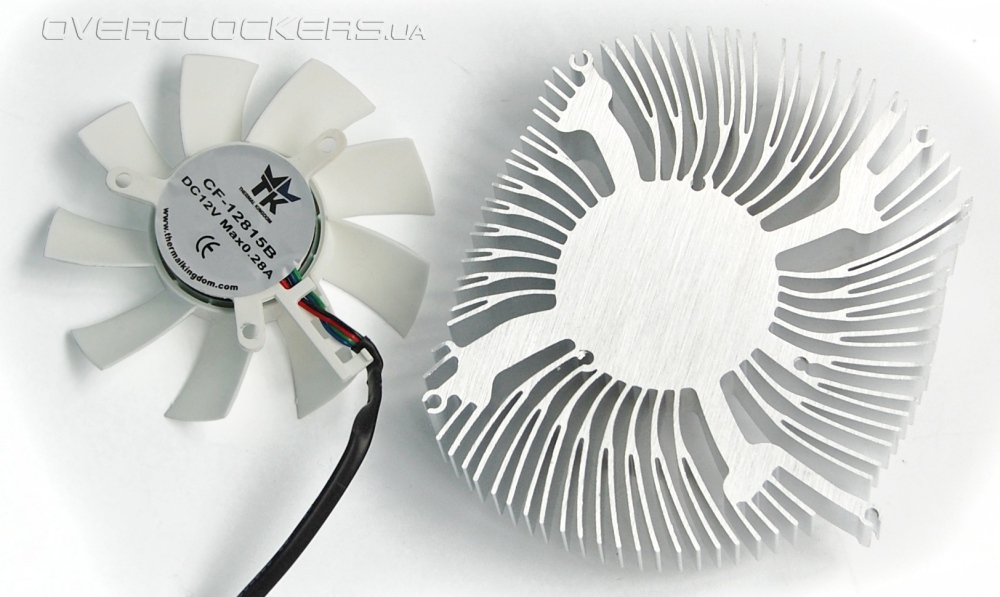

Радиатор выполнен из алюминия без использования каких-то медных вставок или тепловых трубок. Конструкция его напоминает кулера процессоров Intel. Такие же расходящиеся лепестки, раздваивающиеся на конце.
Обдувается радиатор вентилятором CF-12815B с диаметром лопастей 75 мм.

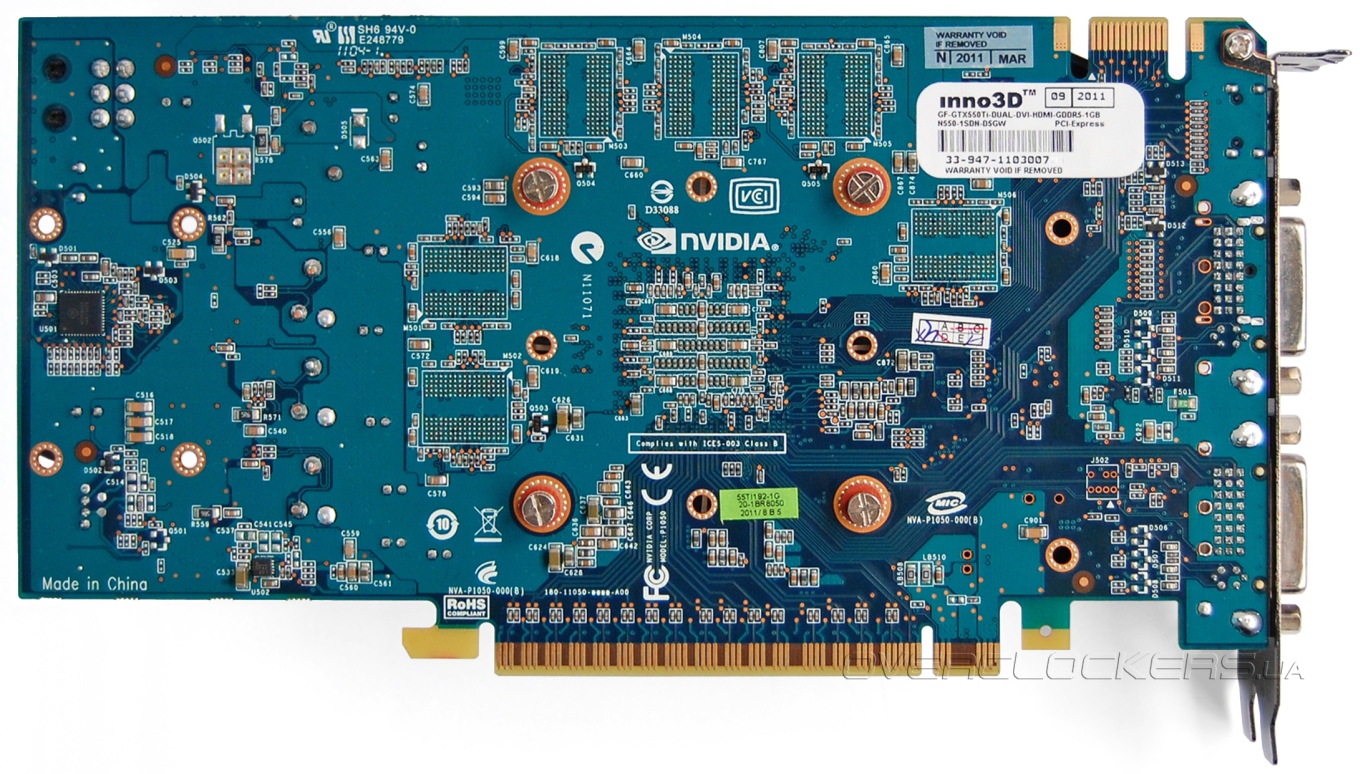

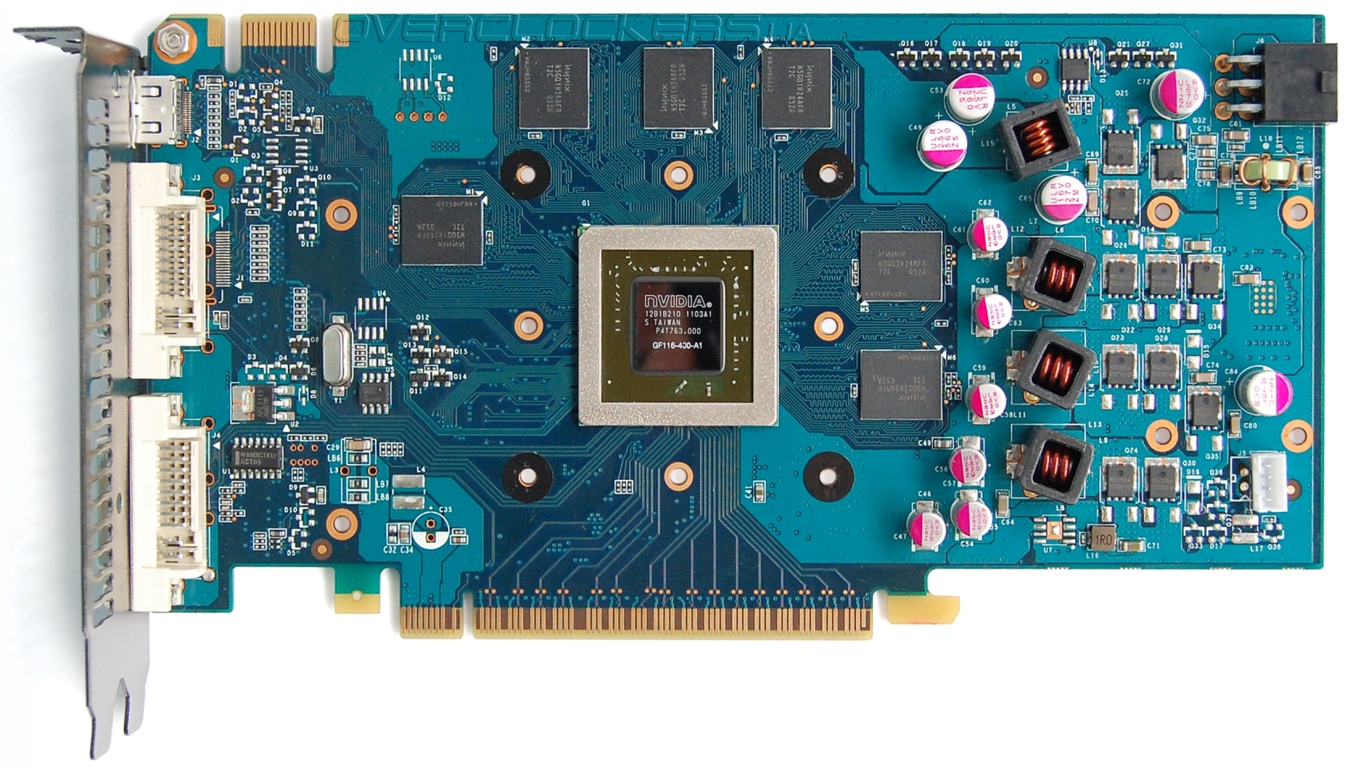

Печатная плата действительно не отличается от стандартного дизайна GeForce GTX 550 Ti и GeForce GTS 450.
Трехфазный преобразователь питания GPU управляется стандартным контроллером NCP 5395T. Есть возможность регулировки напряжения с помощью программных средств.
![NCP 5395T NCP 5395T](/video/geforce-gtx550ti-inno3d/09-geforce-gtx550ti-inno3d.jpg)

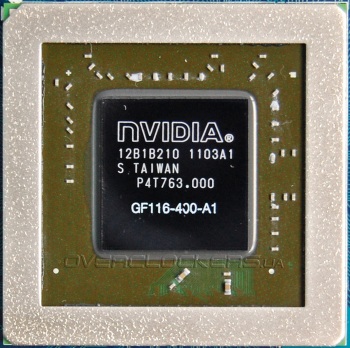

Графический процессор GF116-400-A1 не имеет теплораспределительной крышки как у старших видеокарт GeForce. Кристалл окружен массивной защитной рамкой.
![GF116-400-A1 GF116-400-A1](/video/geforce-gtx550ti-inno3d/10-geforce-gtx550ti-inno3d.jpg)
Особенностью GeForce GTX 550 Ti является сочетание 192-битной шины памяти с объемом в один гигагайт. Контроллер памяти одновременно работает с чипами разной плотности и на плате распаяно четыре микросхемы Hynix H5GQ1H24AFR по 128 МБ вместе с двумя Hynix H5GQ2H24MFR T2C по 256 МБ.
![Hynix H5GQ1H24AFR T2C Hynix H5GQ1H24AFR T2C](/video/geforce-gtx550ti-inno3d/11-geforce-gtx550ti-inno3d.jpg)
![Hynix H5GQ2H24MFR T2C Hynix H5GQ2H24MFR T2C](/video/geforce-gtx550ti-inno3d/12-geforce-gtx550ti-inno3d.jpg)
Все видеокарты GeForce GTX 550 Ti от Inno3D имеют немного повышенные рабочие частоты GPU — 920/1820 МГц вместо 900/1800 МГц. Данная модель не исключение.
![Inno3D GeForce GTX 550 Ti Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/13-geforce-gtx550ti-inno3d.png)
А вот память работает на стандартных 4104 МГц. В простое рабочие частоты снижаются вплоть до 51/101/270 МГц.

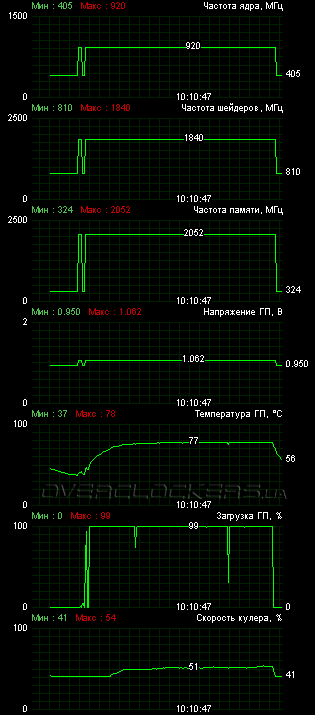

При нагрузке демо Ambush из Crysis Warhead Benchmarking Tool на максимальных настройках графики в разрешении 1920x1080 со сглаживанием AA4x температура ядра не превысила 78 °C (при 24 градусах в помещении). Вентилятор раскручивался до 51—54% от максимума, при этом уровень шума низкий.
![Inno3D GeForce GTX 550 Ti Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/14-geforce-gtx550ti-inno3d.png)

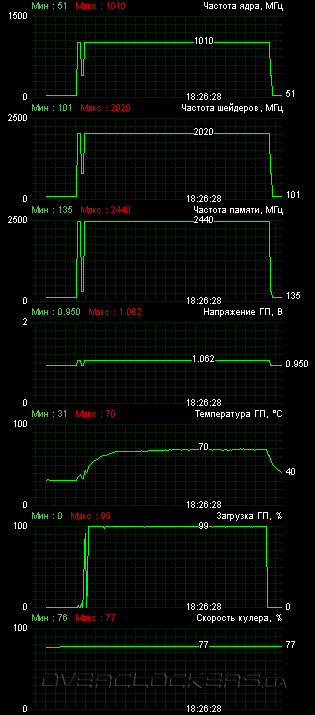

Несмотря на возможность софтвольтмода, прибегать к повышению напряжения при разгоне нам так и не пришлось. Дело в том, что на номинальном напряжении 1,062 В видеокарта одолела 1010 МГц по ядру, а добиться стабильности при больших частотах повышенное напряжение не помогало. Память порадовала более значительным приростом, она смогла спокойно работать на 4880 МГц, что на 19% выше стандартной частоты.
![Inno3D GeForce GTX 550 Ti Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/15-geforce-gtx550ti-inno3d.png)
Для такого разгона пришлось поднимать обороты до максимума (в MSI Afterburner это были 77%), и шум уже был довольно высокий. Вообще вентилятор создавал довольно заметный гул начиная уже даже с 60%. Мы проверили, как поведет себя карта на высоких частотах при оборотах вентилятора на 55%. В итоге пройти все тесты не удалось, так что пользователю придется довольствоваться меньшими частотами или все же повышать обороты в ущерб акустическому комфорту.Характеристики тестируемых видеокарт
В качестве конкурентов выступят Radeon HD 5770 и Radeon HD 6770. Первый — MSI R5770 Hawk на пониженных до стандарта частотах, второй — рассмотренный нами недавно ASUS EAH6770 DC SL/2DI/1GD5. В роли референсного GeForce GTX 550 Ti выступит сам видеоадаптер Inno3D, установленный на соответствующие частоты.
Видеоадаптер | Inno3D GTX 550 Ti | GeForce GTX 550 Ti | ASUS EAH6770 DC SL/2DI/1GD5 |
Radeon HD 5770 |
Ядро | GF116 | GF116 | Juniper | Juniper |
Количество транзисторов, млн. шт | 1170 | 1170 | 1040 | 1040 |
Техпроцесс, нм | 40 | 40 | 40 | 40 |
Площадь ядра, кв. мм | 228 | 228 | 170 | 170 |
Количество потоковых процессоров | 192 | 192 | 800 | 800 |
Количество текстурных блоков | 32 | 32 | 40 | 40 |
Количество блоков рендеринга | 16 | 16 | 16 | 16 |
Частота ядра, МГц | 920 | 900 | 850 | 850 |
Частота шейдерного домена, МГц | 1840 | 1800 | 850 | 850 |
Шина памяти, бит | 192 | 192 | 128 | 128 |
Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
Частота памяти, МГц | 4104 | 4104 | 4000 | 4800 |
Объём памяти, МБ | 1024 | 1024 | 1024 | 1024 |
Поддерживаемая версия DirectX | 11 | 11 | 11 | 11 |
Интерфейс | PCI Express 2.0 | PCI Express 2.0 | PCI Express 2.1 | PCI Express 2.1 |
Заявленная максимальная потребляемая мощность, Вт | n/a | 116 | n/a | 108 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Core i7-965 EE (3,2@3,91 ГГц, BCLK 170 МГц);
- кулер: Thermalright Venomous X;
- материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
- память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1700 МГц, 8-8-8-24-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
- блок питания: FSP FX700-GLN (700 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйвер Radeon HD 5770: ATI Catalyst 11.11;
- драйвер GeForce: NVIDIA GeForce 285.62.
Результаты тестирования
Battlefield 3
![Battlefield 3 Battlefield 3](/video/geforce-gtx550ti-inno3d/16-battlefield3.jpg)
![Тестирование Inno3D GeForce GTX 550 Ti Тестирование Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/17-geforce-gtx550ti-inno3d.png)

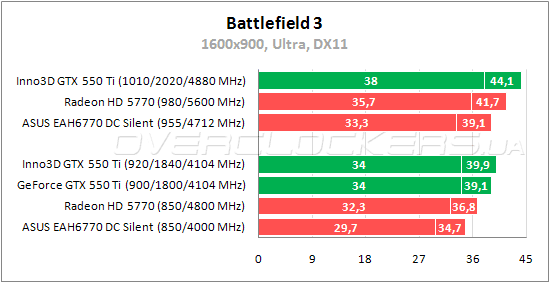

Inno3D GTX 550 Ti быстрее обычного GeForce GTX 550 Ti на два процента. Radeon HD 5770 уступает 8% по среднему fps и 5% по минимальному показателю. А видеоадаптер ASUS HD 6770 с пониженными частотами памяти уступает уже 15%.

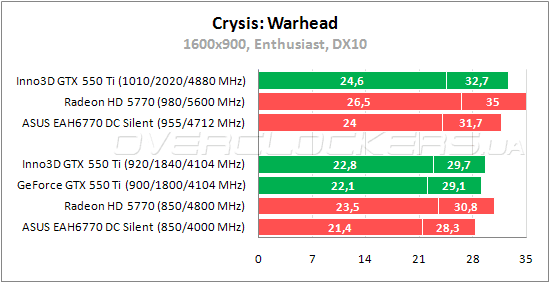

Crysis: Warhead
![Crysis: Warhead Crysis: Warhead](/video/geforce-gtx550ti-inno3d/18-crysis-warhead.jpg)
![Тестирование Inno3D GeForce GTX 550 Ti Тестирование Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/19-geforce-gtx550ti-inno3d.png)
В этой расстановка сил иная. Inno3D уже уступает Radeon HD 5770, даже несмотря на свой небольшой заводской разгон. Но в сравнении с ASUS EAH6770 DC SL/2DI/1GD5 адаптер Inno3D оказывается производительнее на 5—7%.
Crysis 2
![Crysis 2 Crysis 2](/video/geforce-gtx550ti-inno3d/20-crysis-2.jpg)
![Тестирование Inno3D GeForce GTX 550 Ti Тестирование Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/21-geforce-gtx550ti-inno3d.png)

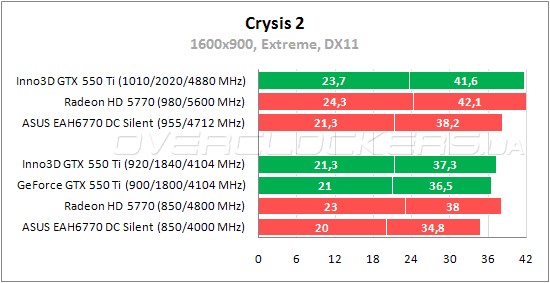

Inno3D выигрывает у референса стандартные 2%, но снова уступает Radeon HD 5770. Разгон повышает результат на 11%. При разгоне разница между Inno3D GTX 550 Ti и Radeon HD 5770 уменьшается, но лидером по-прежнему остается карта AMD.
Deus Ex: Human Revolution
![Deus Ex: Human Revolution Deus Ex: Human Revolution](/video/geforce-gtx550ti-inno3d/22-deus-ex.jpg)
![Тестирование Inno3D GeForce GTX 550 Ti Тестирование Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/23-geforce-gtx550ti-inno3d.png)

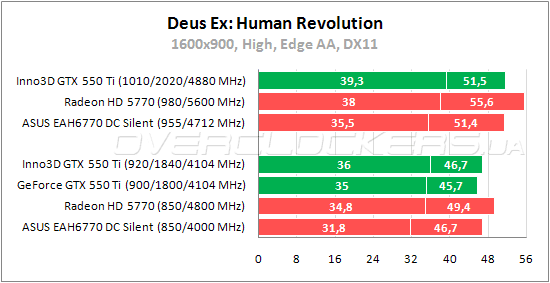

В этой игре Inno3D GTX 550 Ti уступает 6% по среднему fps карте Radeon HD 5770, но оказывается на 3,4% лучше конкурента по минимальному показателю. Прирост производительности от разгона не превышает 10%.
Metro 2033
![Metro 2033 Metro 2033](/video/geforce-gtx550ti-inno3d/24-metro-2033.jpg)
![Тестирование Inno3D GeForce GTX 550 Ti Тестирование Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/25-geforce-gtx550ti-inno3d.png)

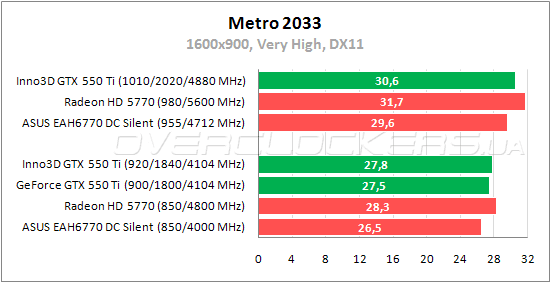

Мизерная разница между картой Inno3D и референсным GeForce GTX 550 Ti. Radeon HD 5770 снова чуть быстрее, но Radeon HD 6770 от ASUS с пониженными частотами слабее на 5%.

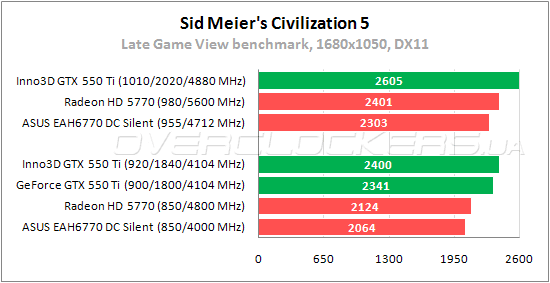

Sid Meier's Civilization 5
![Sid Meier's Civilization 5 Sid Meier's Civilization 5](/video/geforce-gtx550ti-inno3d/26-civilization.jpg)
![Тестирование Inno3D GeForce GTX 550 Ti Тестирование Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/27-geforce-gtx550ti-inno3d.png)
В данной игре преимущество у видеокарт NVIDIA. Результат Inno3D GTX 550 Ti на 13% выше, чем у Radeon HD 5770, и на 16% больше результата ASUS EAH6770 DC SL/2DI/1GD5. Разгон помогает поднять производительность лишь на 8,5%. А разогнанный Radeon HD 5770 как раз выходит на один уровень с картой Inno3D.
Witcher 2: The Assassins of Kings
![Тестирование Witcher 2: The Assassins of KingsGeForce GTX 550 Ti Тестирование Witcher 2: The Assassins of KingsGeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/28-witcher-2.jpg)
![Тестирование Inno3D GeForce GTX 550 Ti Тестирование Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/29-geforce-gtx550ti-inno3d.png)

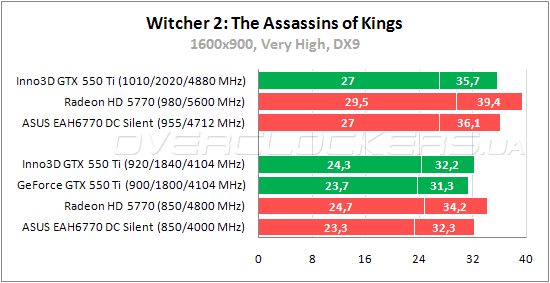

Лидерские позиции снова занимает Radeon HD 5770. GeForce от Inno3D уступает 6% по среднему fps и демонстрирует идентичный (в пределах погрешности) минимальный fps. Разгон позволяет поднять частоту кадров на 11%.
3DMark 11
![3DMark 11 3DMark 11](/video/geforce-gtx550ti-inno3d/30-3dmark11.jpg)
![Тестирование Inno3D GeForce GTX 550 Ti Тестирование Inno3D GeForce GTX 550 Ti](/video/geforce-gtx550ti-inno3d/31-geforce-gtx550ti-inno3d.png)

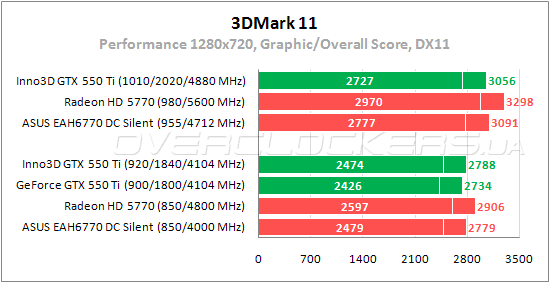

В данном тесте мы наблюдаем традиционные два процента разницы в результатах между обычным GeForce GTX 550 Ti и адаптером от Inno3D. Результат последнего почти не отличается от результатов ASUS EAH6770 DC SL/2DI/1GD5. А Radeon HD 5770 со стандартными частотами оказывается быстрее почти на 5%.
Выводы
Inno3D GTX 550 Ti — самая обычная видеокарта референсного дизайна. Данный продукт вполне можно назвать заурядным и типичным представителем данной серии. Система охлаждения простая, но для такого GPU ее вполне хватает. Шум создаваемый кулером в номинальном режиме довольно низкий. Небольшой заводской разгон обеспечивает скромное преимущество над стандартной версией в пару процентов. Мелочь, но приятно. Разгонный потенциал не выдающийся, но 1 ГГц карта берет легко. Учитывая изначально высокие рабочие частоты GF116, вряд ли самые мощные оверклокерские GeForce GTX 550 Ti сильно уж обгонят такую простую карту. Зато потеря нескольких процентов производительности при разгоне в некоторой степени компенсируется низкой ценой на данный продукт. Это один из самых дешевых GeForce GTX 550 Ti. И при таком ценообразовании можно сказать, что стоимость свою видеоадаптер Inno3D отрабатывает на все сто процентов.
