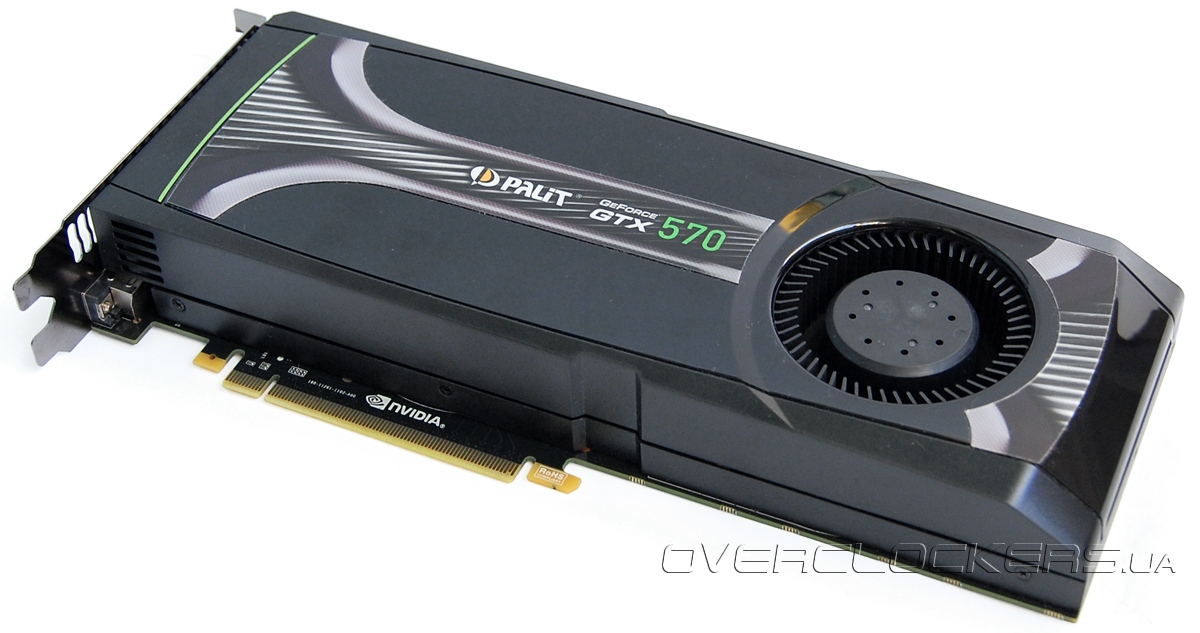

Данный видеоадаптер рассматривался нами в отдельном материале.
Мы не будем повторяться, отметим лишь, что это полная копия эталонной видеокарты NVIDIA. Тактовая частота ядра 732/1464 МГц, память работает на 3800 МГц.
Разгон нашего экземпляра составил 870/1740/4230 МГц. Все тесты проведены на драйвере ForceWare 266.58, а не на 263.09, как это было в старом обзоре данной видеокарты.

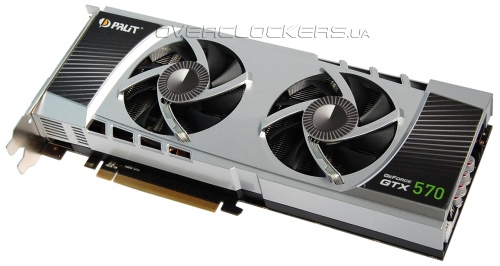

Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5
А вот на этой модели мы остановимся подробнее, ведь это самая быстрая карта среди участников данного сравнения.
Комплектация следующая:
- переходник DVI/D-Sub;
- два переходника питания PCI-E 2x6-pin/8-pin;
- диск с драйверами;
- инструкции.

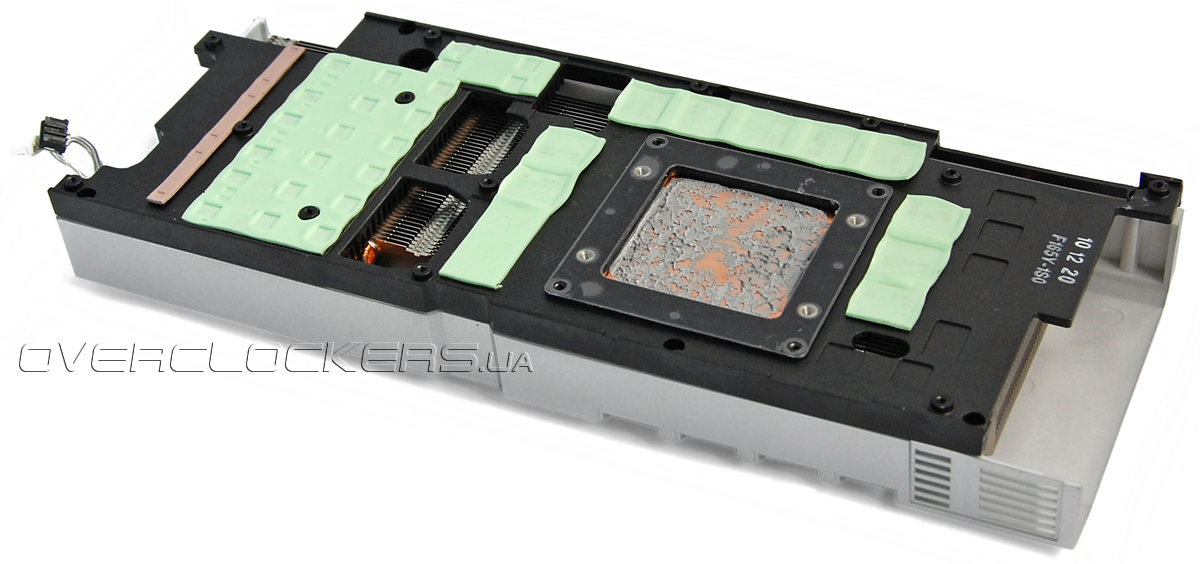

Конструкция кулера действительно мало чем отличается от вышеупомянутых моделей. Основание — это отдельная пластина-радиатор для VRM-элементов и чипов памяти, к которой прикручен основной радиатор с вентиляторами.

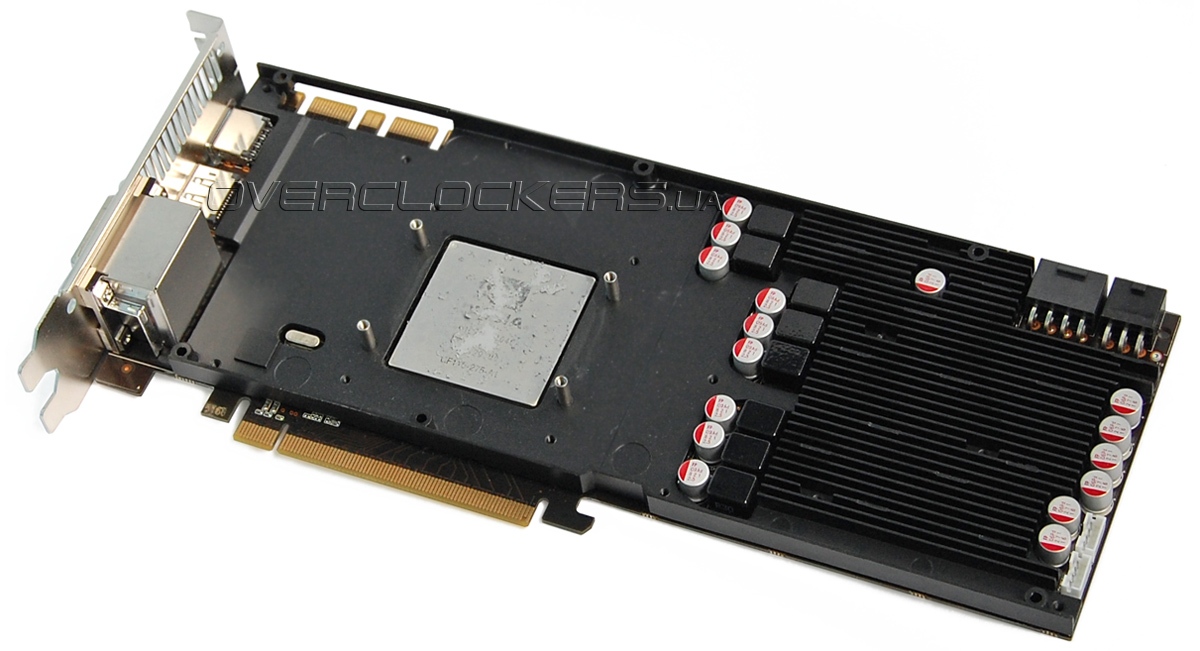

Нижняя пластина полностью идентична соответствующему радиатору у Gainward Phantom.

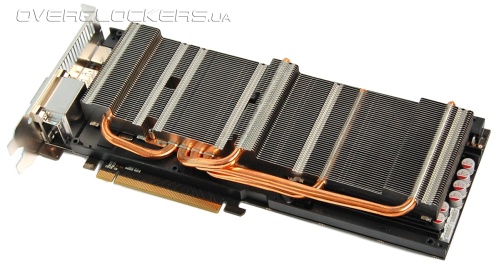

А вот так выглядит система охлаждения в сборе без верхнего кожуха:

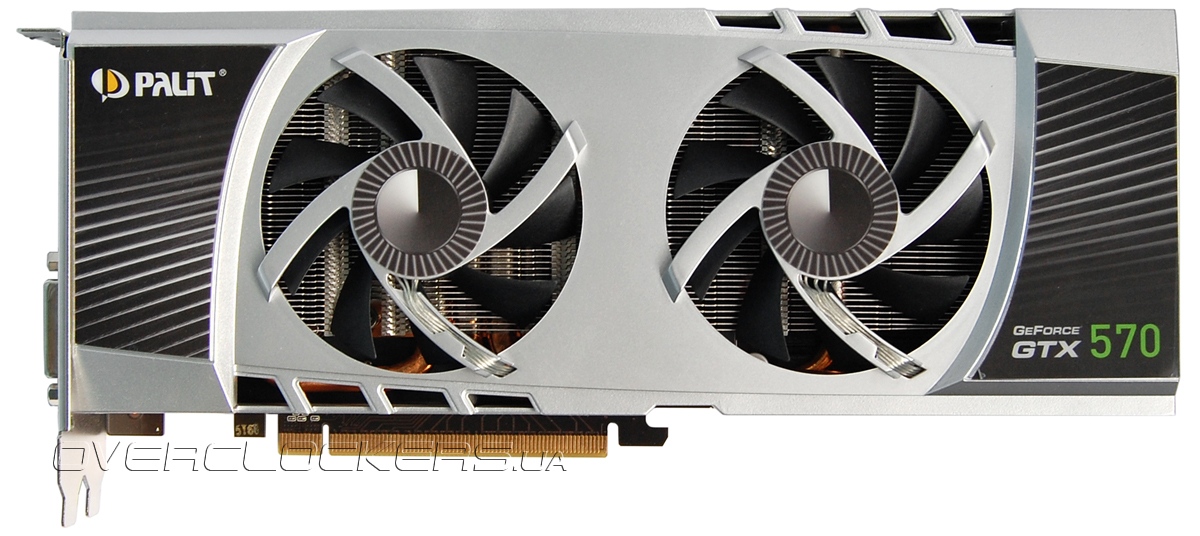

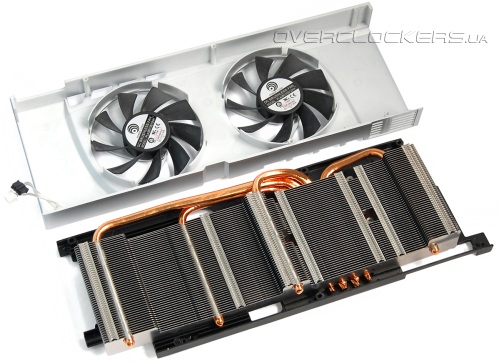

За обдув отвечают два вентилятора Power Logic PLA08015B12HH, которые крепятся к пластиковой крышке.

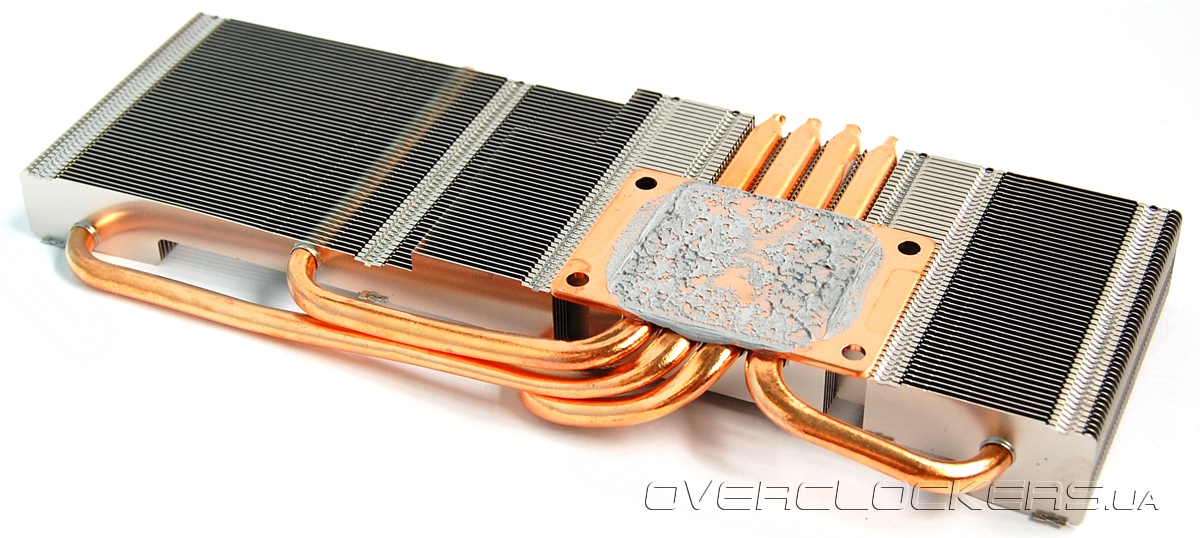

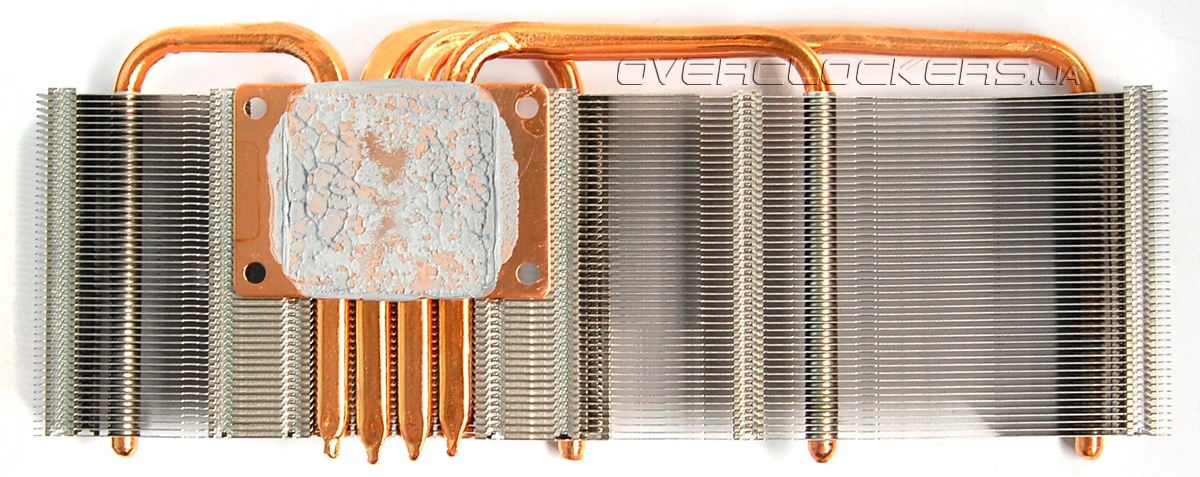

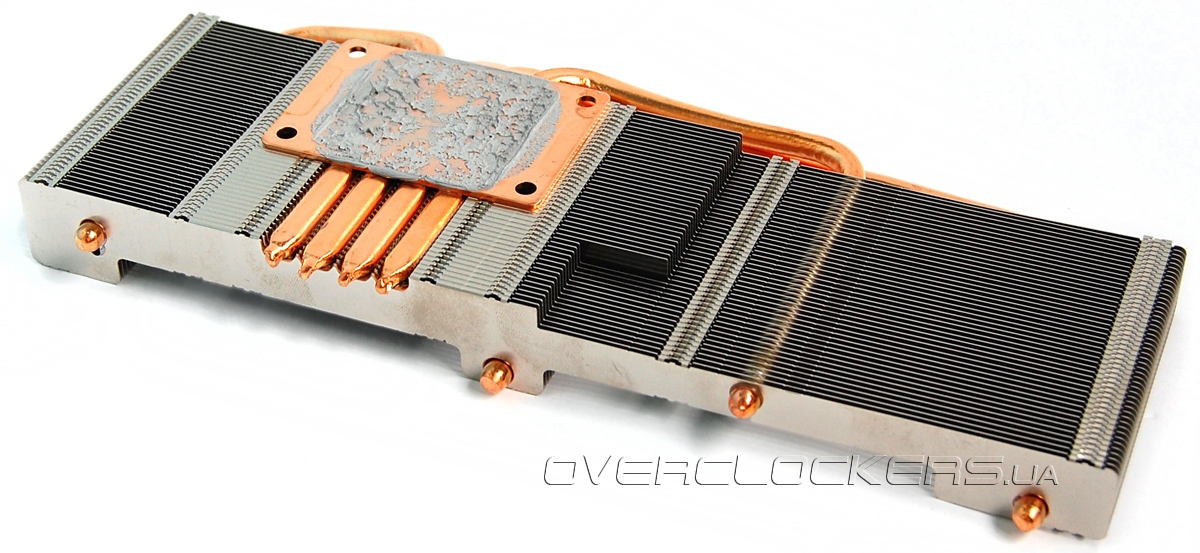

В сравнении картой Phantom радиатор кажется немного проще — вместо шести тепловых трубок лишь четыре. Зато пластин у Sonic Platinum чуть больше — 48 вместо 44 у Gainward. И площадь их тоже больше благодаря трем выступающим «ступенькам» между вентиляторами.
Что окажется эффективнее — большее число тепловых трубок и вентиляторов или больший по площади радиатор — мы увидим по результатам тестирования.

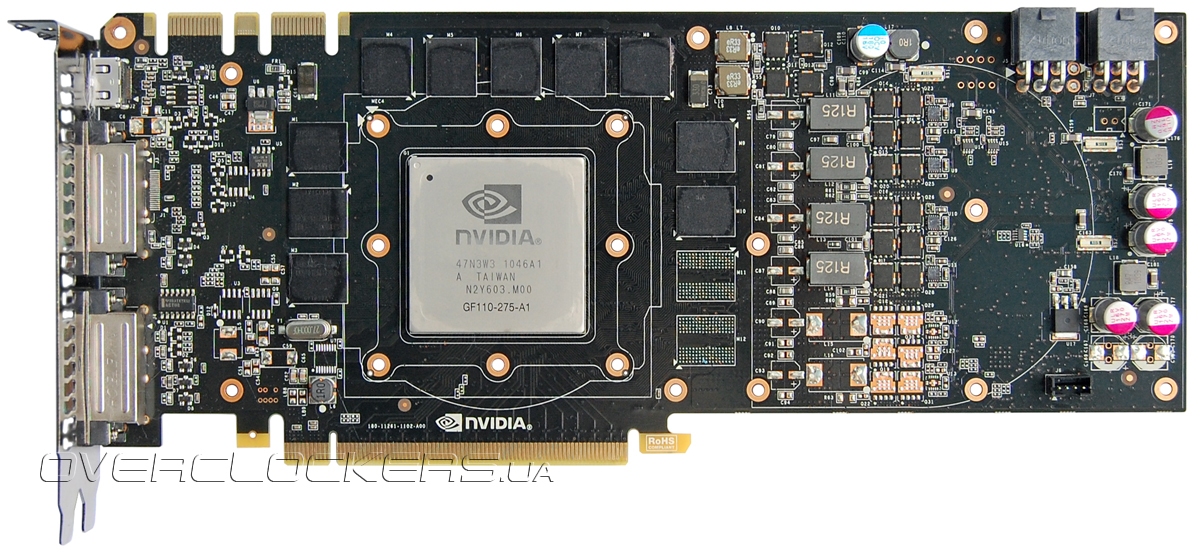

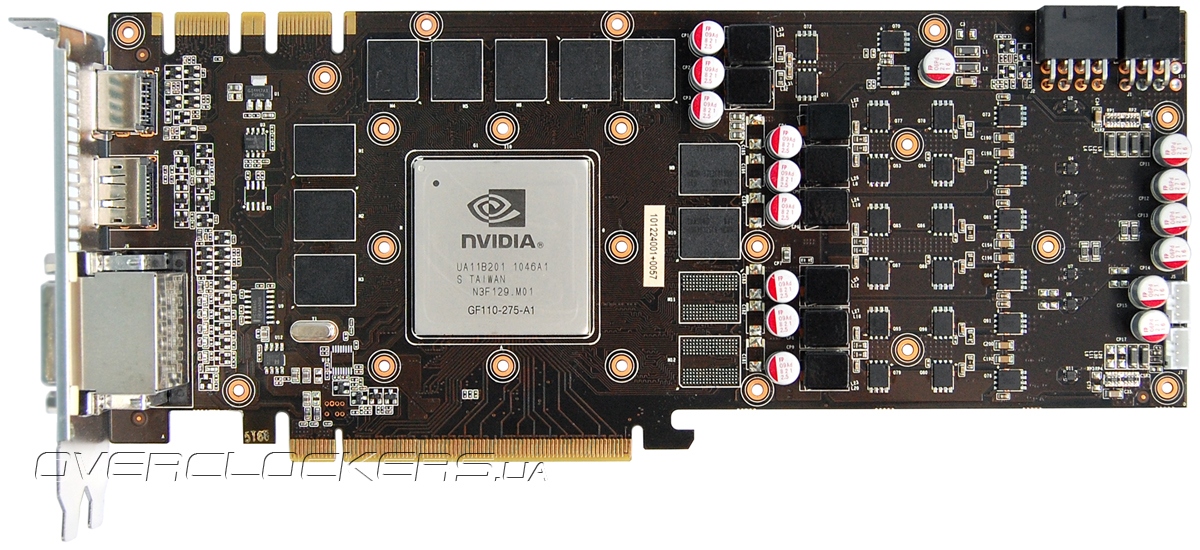

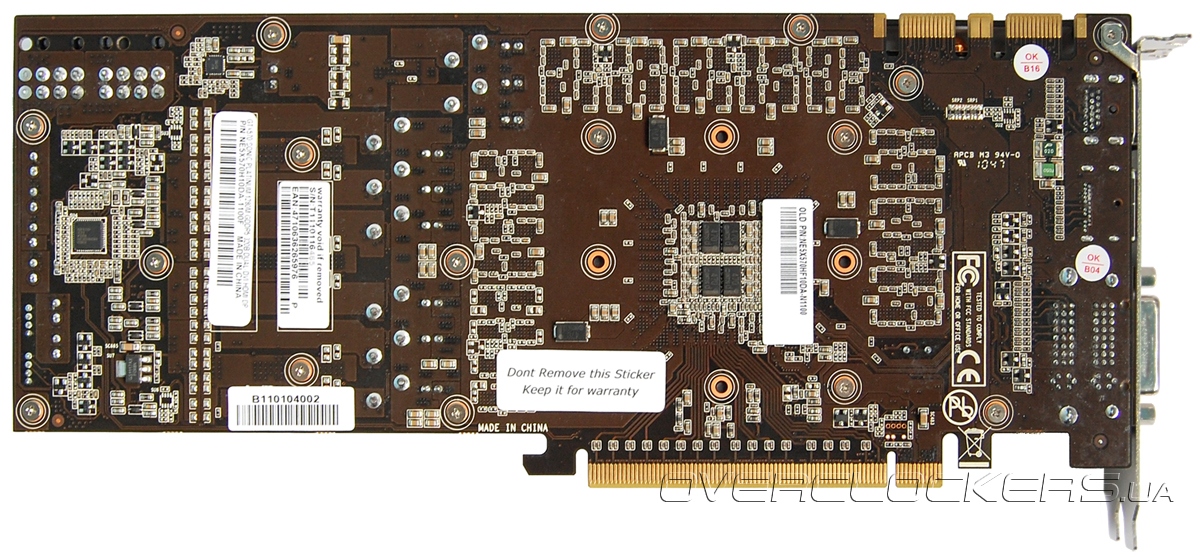

У читателя может возникнуть вопрос, почему мы все время сравниваем Sonic Platinum и Phantom. Не секрет, что компания Gainward является частью Palit Group и продукция их почти не отличается между собой. В данном случае все различия касаются лишь системы охлаждения и рабочих частот, дизайн платы у Sonic и Phantom одинаков. В этом вы легко можете убедиться по следующим фотографиям:
Система питания ядра включает шесть фаз под управлением контроллера ADP4100 от ON Semiconductor. Двухфазная система питания памяти построена на неизвестном контроллере, промаркированном как DQ=CK 71N.
Графический процессор GF110:
Общий объем памяти в 1280 Мбайт набран десятью микросхемами K4G10325FE-HC04.
По рабочим частотам Sonic Platinum — чемпион среди участников нашего сравнения. Ядро функционирует на 800/1600 МГц, а память на 4000 МГц. Это даже больше частот старшего GeForce GTX 580.
Такие частотные характеристики выдвигают еще большие требования к эффективности охлаждения, что выливается высокими оборотами обдувающих вентиляторов и весьма заметным шумом от них. В игровом режиме температура ядра достигала 74 °С при 2600-2640 об/мин.
В номинале, согласно мониторингу MSI Afterburner, на GPU подается 1,0 В. Максимальный разгон составил 910 МГц при 1,05 В. Довольно неплохой результата, хотя и меньше на 10 МГц чем у Gainward Phantom. А вот память подвела, выше 4220 МГц стабильности достигнуть не удавалось. На максимальных оборотах обдувающих вентиляторов температура ядра не превысила 71 °С.
Phantom прогревался до 86 градусов на 920 МГц при 1,063 В, и все вентиляторы у него тоже работали на максимуме. Так что разгон демонстрирует преимущества системы охлаждения Sonic Platinum. Хотя разница эта проявляется в малопригодном для практичного использования режиме (из-за высокого шума).
