Рассмотренный видеоадаптер мы сравним с участниками уже упоминавшегося обзора семи GeForce GTX 570, а также со следующими графическими ускорителями:
- GeForce GTX 580 (Zotac GTX 580 AMP! на пониженных до стандарта частотах);
- GeForce GTX 480 (Inno3D GTX 480);
- Radeon HD 6970 (ASUS EAH6970/2DI2S/2GD5).
| Видеоадаптер | GeForc GTX 580 |
GeForce GTX 570 |
GeForce GTX 480 |
Radeon HD 6970 |
| Ядро | GF110 | GF110 | GF100 | Cayman XT |
| Количество транзисторов, млн. шт | 3000 | 3000 | 3200 | 2640 |
| Техпроцесс, нм | 40 | 40 | 40 | 40 |
| Площадь ядра, кв. мм | 520 | 520 | 526 | 389 |
| Количество потоковых процессоров | 512 | 480 | 480 | 1536 |
| Количество текстурных блоков | 64 | 60 | 60 | 96 |
| Количество блоков рендеринга | 48 | 40 | 48 | 32 |
| Частота ядра, МГц | 772 | 732 | 701 | 880 |
| Частота шейдерного домена, МГц | 1544 | 1464 | 1401 | 880 |
| Шина памяти, бит | 384 | 320 | 384 | 256 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 4008 | 3800 | 3696 | 5500 |
| Объём памяти, МБ | 1536 | 1280 | 1536 | 2048 |
| Поддерживаемая версия DirectX | 11 | 11 | 11 | 11 |
| Интерфейс | PCI-E 2.0 | PCI-E 2.0 | PCI-E 2.0 | PCI-E 2.1 |
| Заявленная максимальная потребляемая мощность, Вт | 244 | 219 | 250 | 250-190* |
* — зависит от настроек Power Control.
Характеристики GeForce GTX 570:
| Частота ядра, МГц | Частота потоковых процессоров, МГц | Частота памяти, МГц | |
| ASUS ENGTX570 DCII/2DIS/1280MD5 | 742 | 1484 | 3800 |
| Gainward GeForce GTX 570 1280MB «Phantom» | 750 | 1500 | 3900 |
| Inno3D iChill GeForce GTX 570 Black | 780 | 1560 | 4000 |
| MSI N570GTX Twin Frozr II/OC | 750 | 1500 | 4000 |
| MSI N570GTX Twin Frozr III Power Edition/OC | 770 | 1540 | 4000 |
| Palit GeForce GTX 570 1280MB GDDR5 | 732 | 1464 | 3800 |
| Palit GeForce GTX 570 Sonic Platinum 1280MB GDDR5 | 800 | 1600 | 4000 |
| Zotac GeForce GTX 570 AMP! Edition | 780 | 1560 | 4000 |
Тестовый стенд
Конфигурация тестового стенда была следующая:
- процессор: Core i7-965 EE (3,2@3,95 ГГц, BCLK 172 МГц);
- кулер: Thermalright Venomous X;
- материнская плата: Gigabyte GA-X58A-UD3R (Intel X58 Express);
- память: G.Skill F3-12800CL8T-6GBRM (3x2GB, DDR3-1600@1720 МГц, 8-8-8-24-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
- блок питания: Seasonic SS-850HT (850 Вт);
- операционная система: Windows 7 Ultimate x64;
- драйвер GeForce: NVIDIA GeForce 266.58;
- драйвер Radeon: ATI Catalyst 11.2.
Результаты тестирования

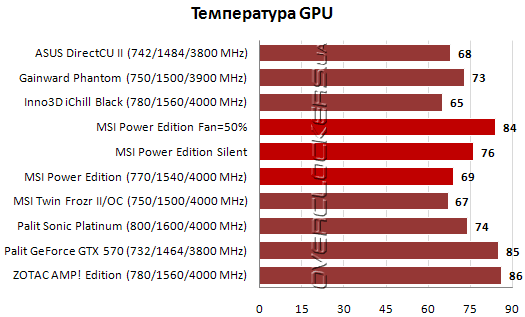

Температурный режим
Для начала сравним температурные показатели рассмотренной видеокарты с другими GeForce GTX 570.
В режиме Performance она совсем немного уступает самым «холодным» моделям. Даже с Inno3D Black, которая охлаждается СВО, разница в температуре GPU составила лишь четыре градуса. В Silent-режиме температура повышается на 7 °С и карта греется уже больше чем Palit Sonic Platinum, но шумит заметно меньше. При принудительном фиксировании вентиляторов на 50% нагрев достигает такого же уровня, что и у карт с референсным охлаждением (Zotac и Palit), при этом уровень шума значительно ниже.

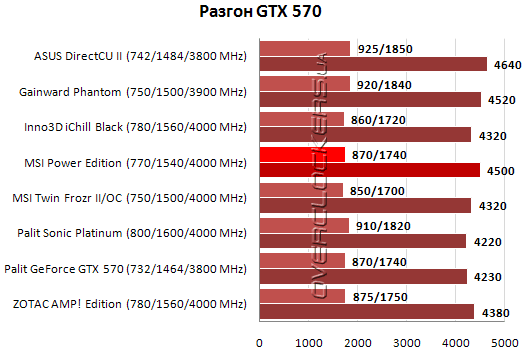

Разгон
О разгоне уже было сказано выше: потенциал у карты есть, но для его реализации надо улучшать охлаждение силовых элементов. При повышении напряжения радиатор уже не справляется с отводом тепла и поддержанием приемлемых рабочих температур. При максимальных оборотах вентилятора выжать больше 870/1740/4500 МГц нам не удалось. При дополнительном обдуве платы удалось еще немного поднять напряжение и выиграть дополнительные 15 МГц по ядру.
Игровые тесты

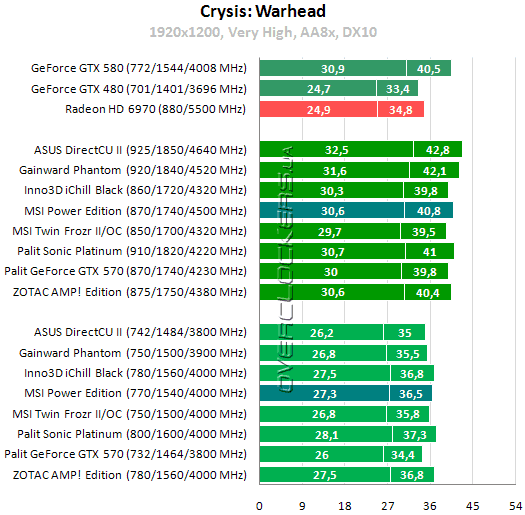

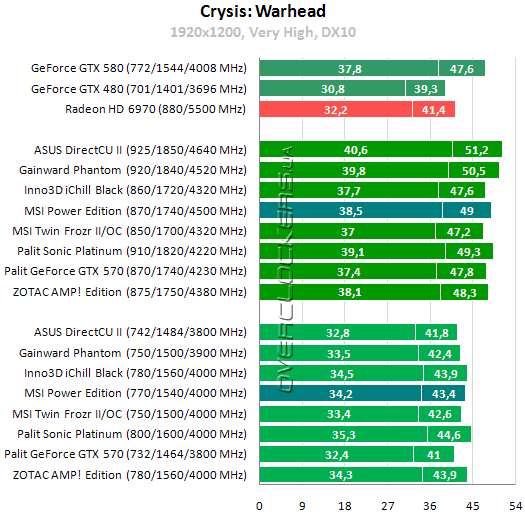

Crysis: Warhead
В номинале MSI Power Edition/OC уступает по производительности лишь трем картам: Zotac AMP! Edition, Inno3D iChill Black и Palit Sonic Platinum. При разгоне карта MSI занимает четвертое место, сразу за лидерами. Но надо отметить, что благодаря отличному разгону памяти она почти не уступает Palit Sonic Platinum с более высокой частотой ядра.

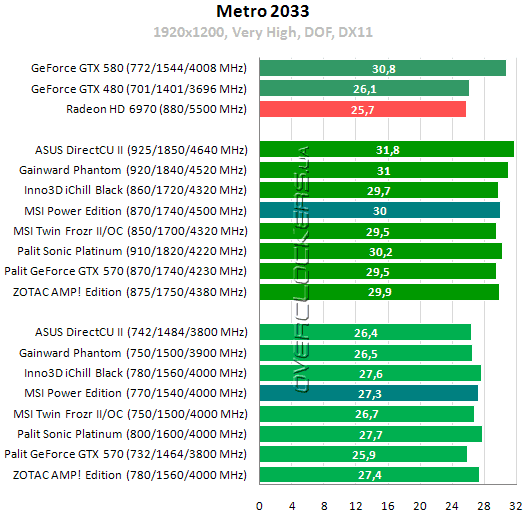

Metro 2033
Ничего нового мы не видим. В номинале карта MSI уступает разогнанным моделям от Zotac, Inno3D и Palit. При разгоне впереди оказываются ASUS ENGTX570 DCII/2DIS/1280MD5, Gainward GeForce GTX 570 Phantom и Palit GeForce GTX 570 Sonic Platinum. Кстати, с последней вновь наблюдается минимальная разница — Power Edition отстает лишь на 0,3-0,5%.

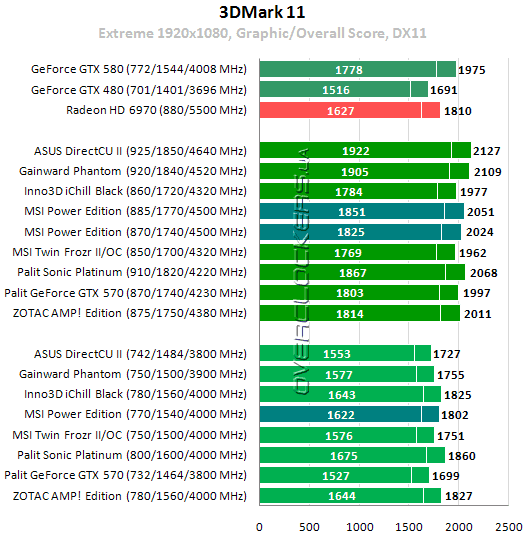

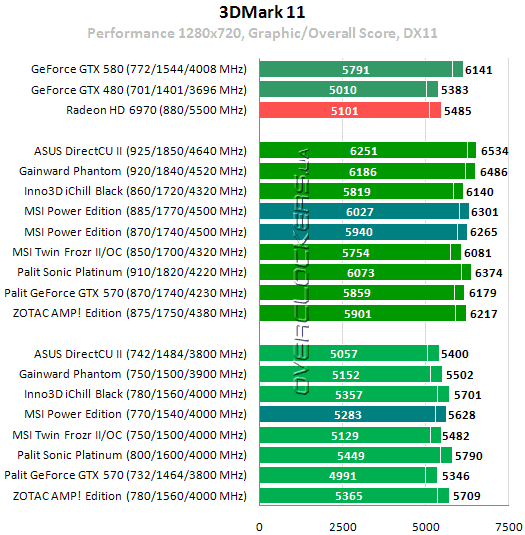

3DMark 11
В диаграммы с результатами 3DMark мы включили данные при разгоне MSI Power Edition до 870/1740/4500 МГц и до 885/1770/4500 МГц с дополнительным обдувом карты.
С производительностью в номинале все ясно — расстановка сил не изменилась. В сравнении с MSI N570GTX Twin Frozr II/OC наш Power Edition быстрее на 3%. При разгоне до 885/1770/4500 МГц карта почти не уступает Palit Sonic.
Выводы
Видеокарта MSI N570GTX Twin Frozr III Power Edition/OC вышла интересным продуктом, но не самым лучшим среди других GeForce GTX 570. Данный видеоадаптер производительнее референса на 5–6%, а если брать для сравнения собрата N570GTX Twin Frozr II/OC — то преимущество не более 2%. Шум заметный, но добиться тишины и комфорта можно при помощи ручной регулировки. Измененный дизайн, улучшенная система питания и расширенные настройки для управления рабочими напряжениями переводят карту в разряд оверклокерских решений. И действительно, потенциал у Power Edition имеется, но реализовать его с родной системой охлаждения не выйдет.
Основная причина этого кроется в перегреве силовых элементов. Соответствующий радиатор имеет недостаточную площадь для отвода тепла от компонентов при повышении нагрузки. Да и плотное расположение пластин радиатора GPU создает значительное сопротивление воздушному потоку и препятствует качественному обдуву радиатора VRM. К примеру, у MSI N580GTX Lightning радиатор значительно больше, как и вентиляторы, поэтому и результаты разгона намного лучше, а GeForce GTX 570 не намного экономичнее топовой видеокарты NVIDIA.
Компактность Power Edition вылилась тем, что разгон с родной СО не сильно отличается от результатов разгона обычного референса. Для того чтобы выжать из карты максимум понадобится мощное альтернативное охлаждение. Но при нестандартном дизайне проблематично подобрать VRM-радиатор, а ни один из fullcover-водоблоков для GeForce GTX 570 просто не подойдет. С другой стороны, если не гнаться за каждым мегагерцем, а за производительностью в тихом режиме, то N570GTX Twin Frozr III Power Edition может порадовать работоспособностью при невысоком уровне шума на частотах 810/1620/4500 МГц, что больше чем у любого существующего GeForce GTX 570 в номинале.
