ASUS GTX650TI-DC2T-1GD5
Видеокарта поставляется в коробке с характерным оформлением, которое присуще всем продуктам ASUS на базе GPU Kepler. Изображение шрамов от когтей символизирует скрывающуюся внутри мощь. На лицевой стороне присутствует схема устройства системы охлаждения.
Комплект поставки минимальный. Кроме самой карты внутри находится лишь диск с программным обеспечением и инструкция.

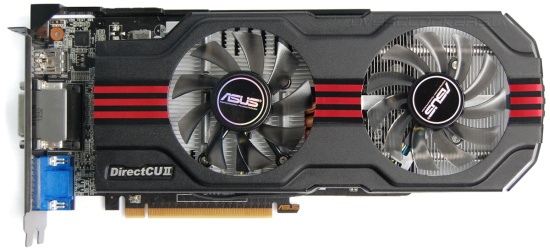

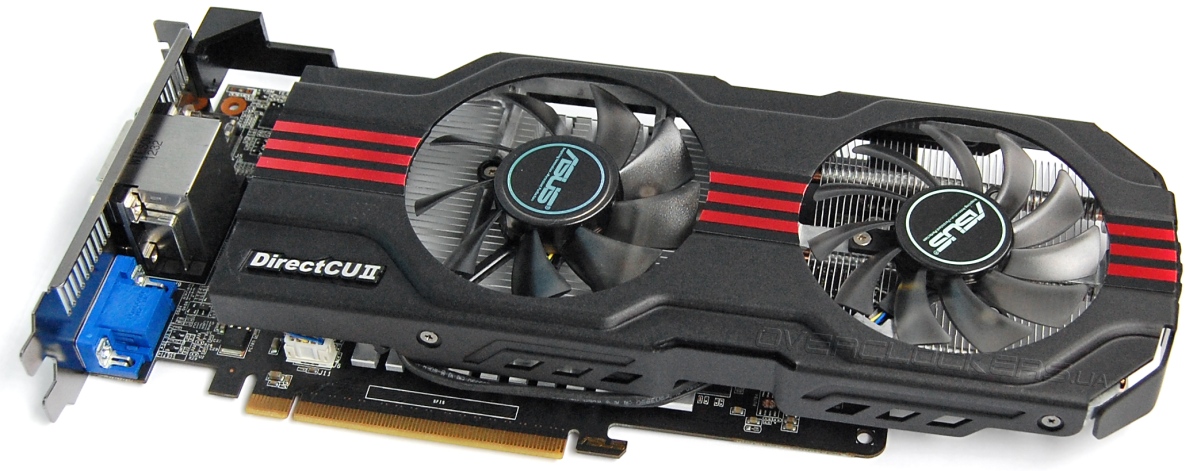

GTX650TI-DC2T-1GD5 внешне напоминает такие видеокарты как ENGTX560 DCII TOP/2DI/1GD5 и HD7870-DC2-2GD5 — такая же система охлаждения с двумя разными по конструкции вентиляторами и легко узнаваемый дизайн кожуха.

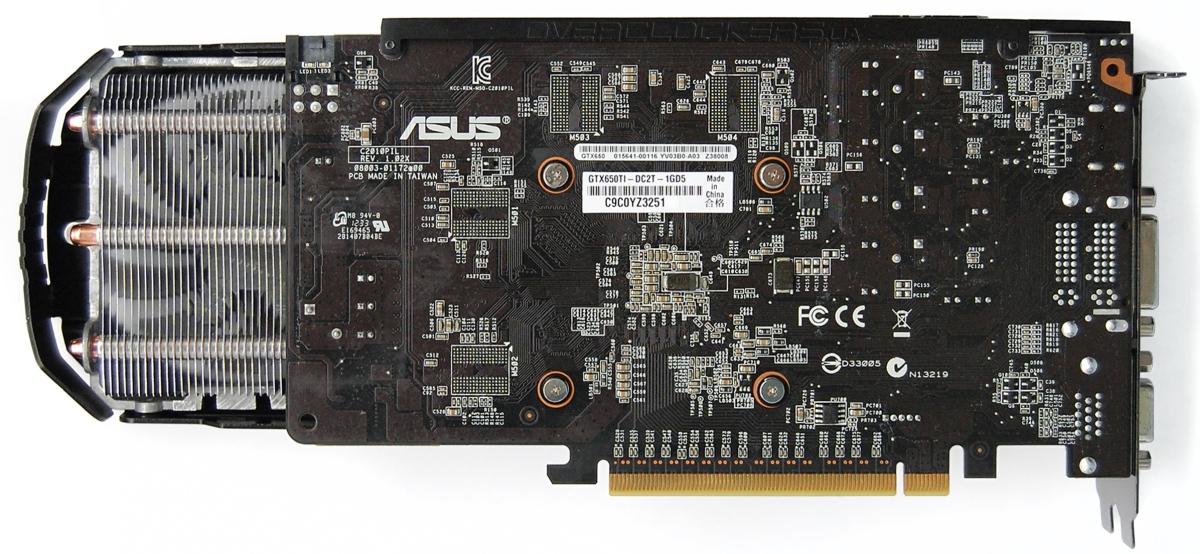

Напомним, что референсная версия выполнена на миниатюрной по размеру плате. У ASUS текстолит хоть и не такой крошечный, но плату длинной не назвать — 21 сантиметр в длину. При этом вся видеокарта занимает 27,5 сантиметров и значительная часть кулера торчит сбоку.

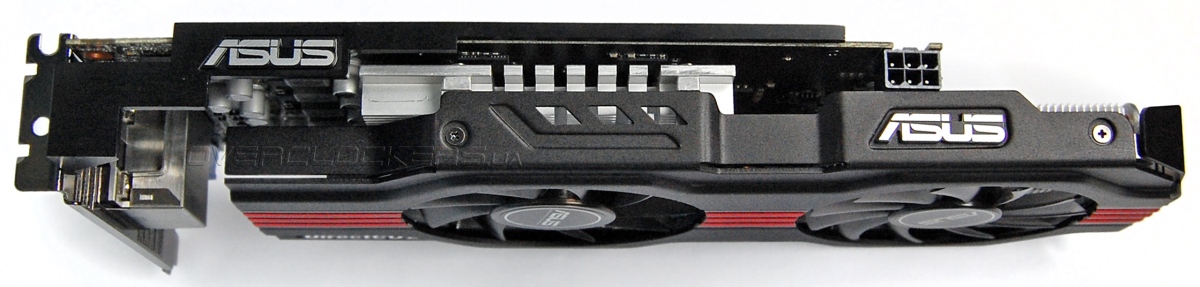

К боковой грани прикручено массивное ребро жесткости. Хотя при такой небольшой плате и нетяжелом кулере особой необходимости в нем нет. Разъем питания расположен вплотную к радиатору, поэтому развернут защелкой вверх, чтобы не было препятствий при подключении кабеля.

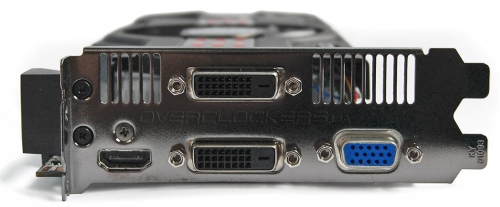

На заднюю панель вынесено два разъема DVI, один HDMI и аналоговый D-Sub.

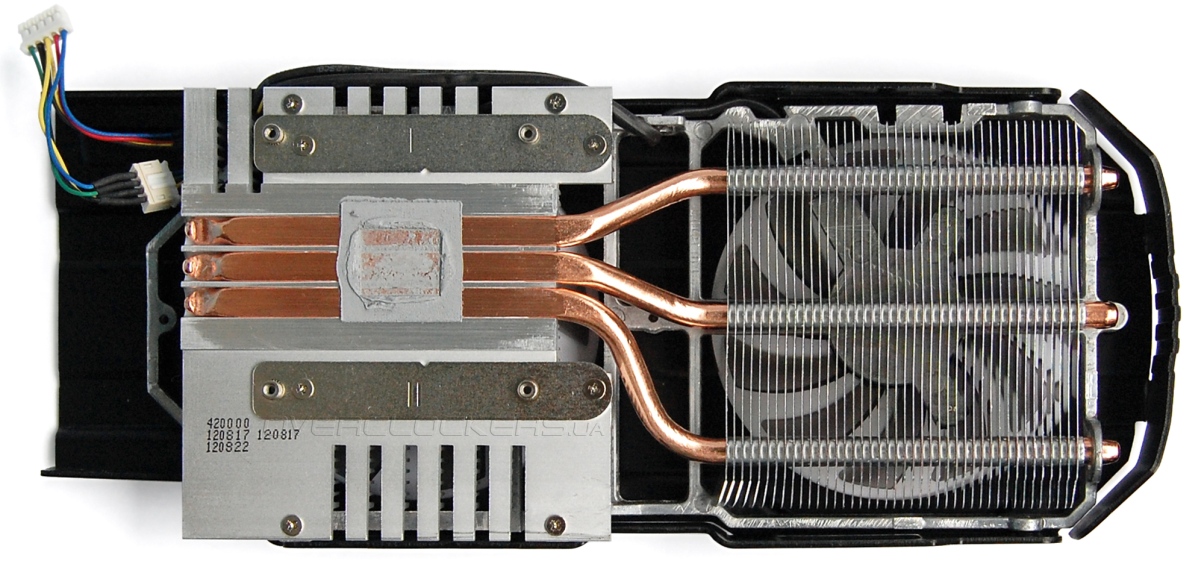

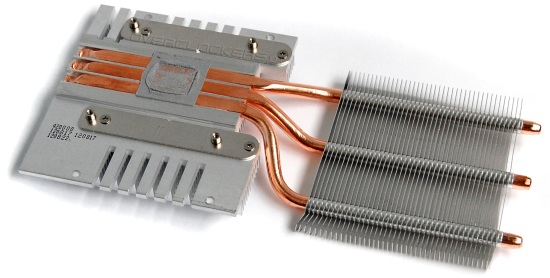

Конструкция кулера стандартная. Три тепловые трубки, две секции радиатора, каждая из которых обдувается своим вентилятором. Такое же охлаждение используется у упоминавшихся ENGTX560 DCII TOP/2DI/1GD5 и HD7870-DC2-2GD5. Правда с Radeon HD 7870 подобный кулер справляется с большим трудом, но тут более холодный графический чип, так что проблем быть не должно.

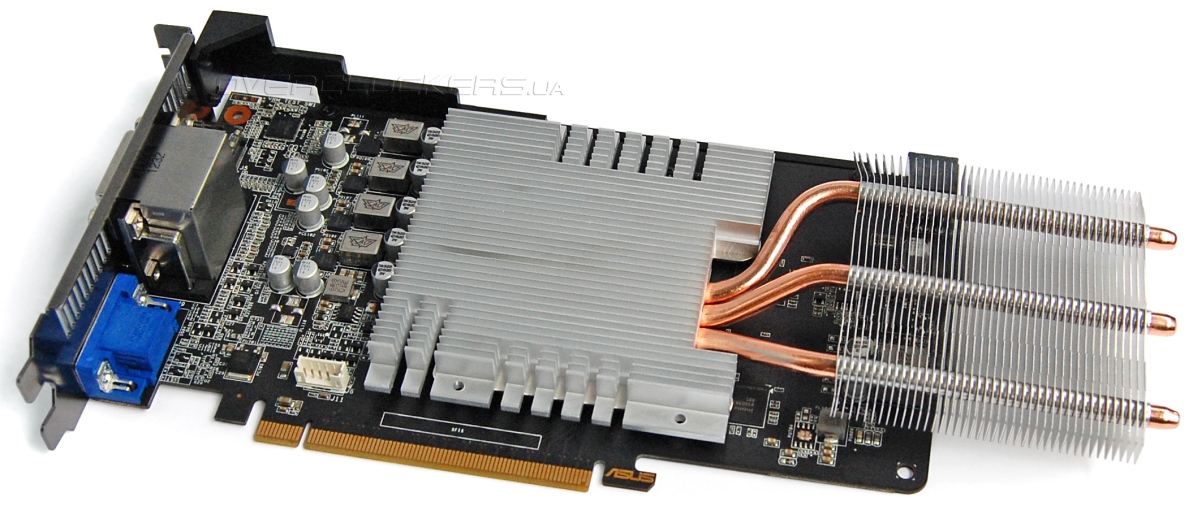

Трубки напрямую контактируют с поверхностью GPU. Боковая секция из алюминиевых пластин немного приподнята, чтобы не мешать элементам на плате.
По сути у ASUS есть несколько универсальных систем охлаждения, конструкция которых остается неизменной все зависимости от дизайна платы новых графических ускорителей. И в данном случае нельзя сказать, что весь объем используется рационально. По нижней фотографии отлично видно, что слева есть пустое место. И вентилятор, расположенный строго над радиатором, эту часть напрямую не обдувает. Сдвинуть бы его немного в сторону — улучшился бы температурный режим соответствующих компонентов. Хотя все это уже из разряда мелких придирок. Видеокарта бюджетная, экономичная и не горячая изначально, так что такого охлаждения ей хватает и для номинала и для разгона.
Рамка с вентиляторами прикручена винтами, часть из которых спрятана под красными декоративными полосками на кожухе. Так что полный разбор подразумевает нарушение внешнего вида. Поэтому традиционную фотографию вентиляторов не приводим. Дадим лишь устное описание. Диаметр обоих 80 мм. Крайний Everflow T128010SH более тонкий, имеет 11 лопастей. Прямо над чипом расположен Everflow T128015SU с девятью лопастями и увеличенной до 15 мм толщиной.

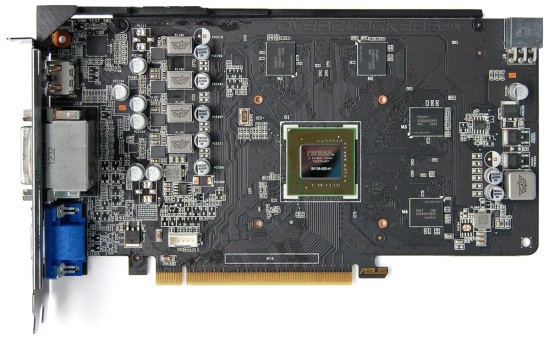

Плата выполнена по оригинальному нереференсному дизайну:

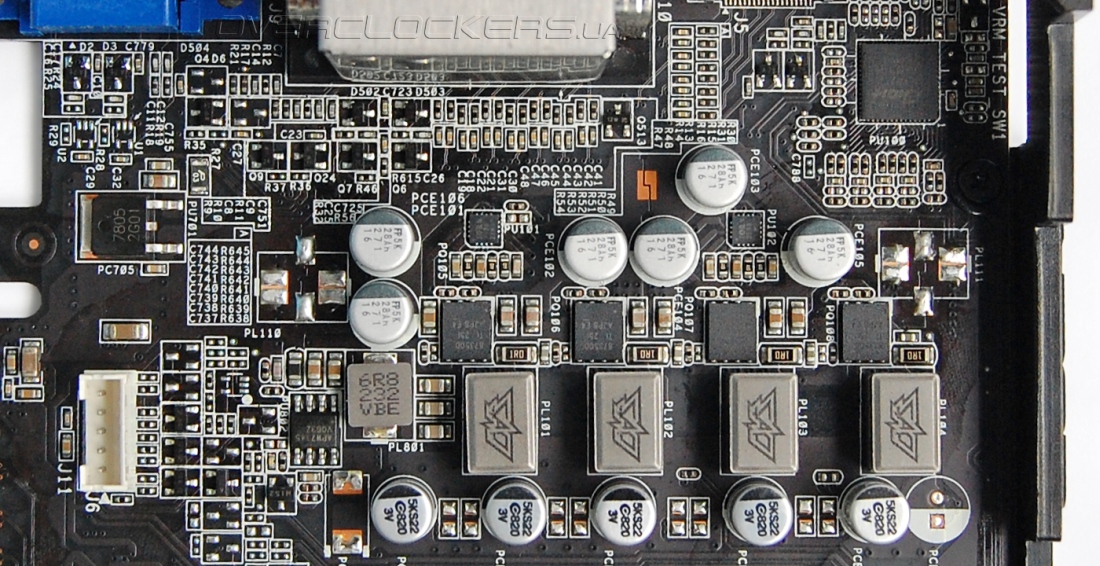

Если у стандартного GeForce GTX 650 Ti процессор запитан от двухфазного стабилизатора, то у ASUS система питания усилена до четырех фаз. Плата выполнена по технологии Super Alloy Power, что подразумевает использование высококачественных компонентов с улучшенными характеристиками. Контроллер питания промаркирован как Digi+ ASP1212.

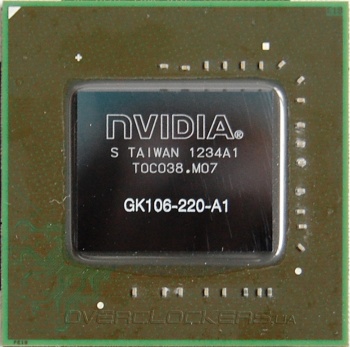

Напомним, что у GTX 650 Ti используется чип GK106 от GTX 660, но с частично отключенными вычислительными блоками и урезанной до 128 бит шиной памяти.

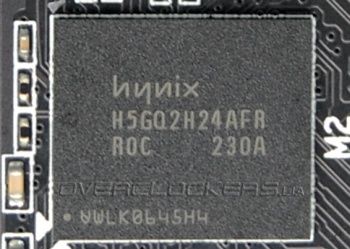

Распаяно четыре микросхемы памяти Hynix H5GQ2H24AFR общим объемом в 1 ГБ. Точно такие же микросхемы используются в MSI N650Ti PE 1GD5/OC.

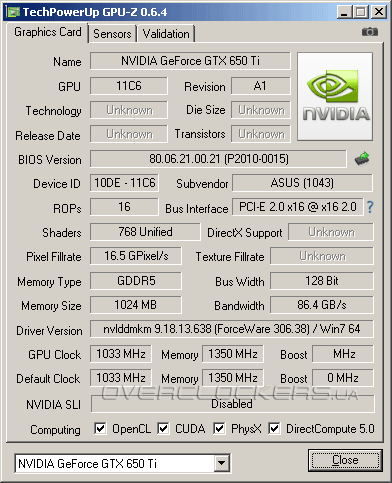

Частота ядра повышена с рекомендованных 925 МГц до 1033 МГц. Память обходится без заводского разгона и работает на предписанных 5400 МГц.

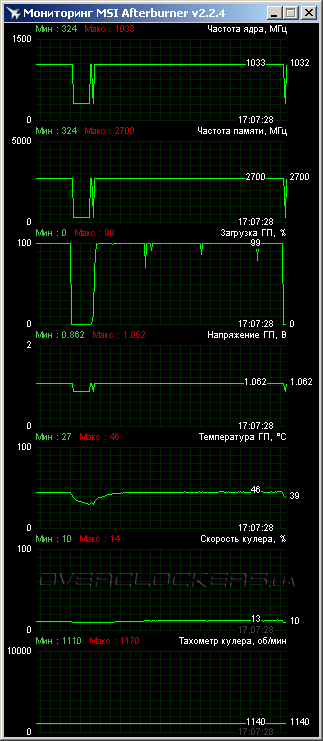

При 12-минутной нагрузке бенчмарком Crysis: Warhead ядро не прогрелось свыше 46 °C при температуре в помещении 22 °C. Шикарный результат. И вентиляторы при столь низкой температуре работали на скорости 1100—1170 об/мин с минимальным уровнем шума.

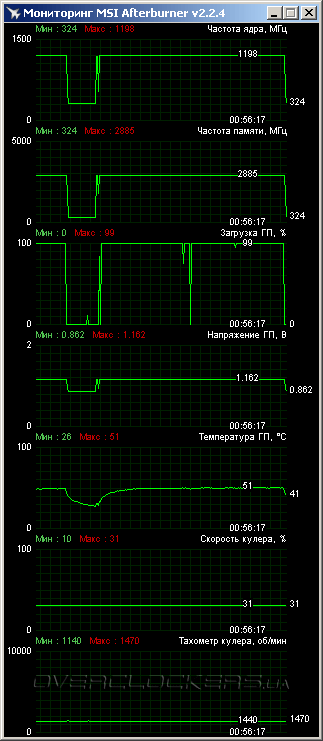

В отличие от видеокарты MSI у данной модели мониторинг напряжения GPU происходит нормально. В номинале оно равно 1,062 В. При помощи MSI Afterburner его можно повысить максимум на 100 мВ, что мы в итоге и сделали во время разгона. При таком напряжении графический процессор смог стабильно работать на 1198 МГц, что лучше результата MSI N650Ti PE на 50 МГц. Относительно рекомендованной частоты это прирост почти в 30%. Но вот память таким впечатляющим разгоном не поразила, даже наоборот, разочаровала. Выше 5770 МГц видеокарта работала крайне нестабильно. То есть для памяти итоговый прирост составил скромные 7%. Насколько плохо это отразится на итоговой производительности, покажет наше тестирование. Сделать соответствующие выводы нам поможет сравнение ASUS на частотах 1198/5770 МГц с MSI при 1148/7114 МГц.
Для такого разгона мы лишь незначительно подняли скорость вентиляторов до уровня 1400 об/мин. Шум по-прежнему оставался очень низким, а рабочие температуры выросли незначительно.
