Inno3D GTX 650 Ti (N650-1SDN-D5CW)
Начнем с представителя Inno3D, который работает на стандартных частотах.
Поставляется он в компактной коробке с небольшим комплектом аксессуаров:
- переходник DVI/D-Sub;
- переходник питания с двух molex на PCI-E 6pin;
- диск с программным обеспечением;
- инструкция.
Стоит отметить и крупные размеры вентилятора.
Кожух с обратной стороны чуть выходит за границы платы. Общая длина видеокарты чуть более 16 сантиметров, хотя текстолит укладывается в 14,5 сантиметров.
Набор разъемов на задней панели включает два DVI и один mini-DisplayPort.
Конструкция системы охлаждения довольно простая. Аналогичные кулеры используются у многих бюджетных видеокарт совершенно разных серий. Тепло отводит цельный алюминиевый радиатор без каких-либо медных вставок или тепловых трубок.
Сразу же можно отметить, что охлаждение у Inno3D и KFA² весьма похоже. Это наглядно демонстрирует нижняя фотография. У второго видеоадаптера чуть большая длина радиатора и более массивное основание, но зато у Inno3D более крупный вентилятор типоразмера 90 мм (крыльчатка 86 мм).
Плата референсного дизайна с простым двухфазным питанием GPU и однофазным питанием памяти GDDR5. Но даже тут не обошлось без упрощений — видны пустые места под не распаянные «мосфеты» в узле питания.
Графический процессор GK106-220-A1 не имеет защитной рамки:
Один гигабайт памяти набран четырьмя микросхемами Hynix H5GQ2H24AFR R0C.
Рабочие частоты соответствуют рекомендованным — 925/5400 для ядра и памяти. Согласно мониторингу реальная частота чипа равна 928 МГц.
Утилита GPU-Z определила параметр ASIC Quality в 75,5%.
Inno3D порадовал низкими температурами и шумом. Наш стандартный 12-минутный тест Crysis: Warhead прогрел карту лишь до 61 °C (при 23 градусах в помещении), а вентилятор раскручивался до 1440—1470 об/мин при минимальном уровне шума.
В стресс-тесте MSI Kombustor температура не превысила 62 °C.
Приятно, что простой Inno3D оказался почти таким же тихим как и топовые версии от MSI и ASUS, а по температурам лишь немного хуже.
Стабильный разгон составил 1137/6886 МГц, что немного ниже результатов упоминавшихся выше MSI и ASUS. Напряжение было повышено с 1,075 В до 1,125 В. Обороты вентиляторов мы тоже немного повысили до 1740—1800 об/мин. В таком режиме шум вентилятора уже стал заметен, но не доставлял никакого дискомфорта.
Пиковая температура в игровых тестах не превышала 68 °C, а в Kombustor достигла 72 °C.
KFA² GeForce GTX 650 Ti EX OC 1GB
Переходим к KFA². Упаковка небольшая, оформление выполнено в стандартном для продуктов компании стиле.
Комплектация следующая:
- переходник DVI/D-Sub;
- переходник питания с двух molex на PCI-E 6pin;
- диск с программным обеспечением;
- инструкция.
Система охлаждения занимает два слота, накрыта фигурным пластиковым кожухом.
Радиатор чуть выходит за пределы платы. В районе графического чипа распаяна пара танталовых конденсаторов, чего не было у Inno3D.
На заднюю панель вынесена пара два DVI и один разъем mini-DisplayPort.
Как отмечалось выше, размеры радиатора чуть больше охладителя Inno3D.
Обдувается эта конструкция вентилятором типоразмера 80 мм (реальный размер лопастей 75 мм).
Для очистки кулера от пыли не нужно прибегать к полному его демонтажу. Кожух крепится на двух винтах и защелках. Он легко откидывается, открывая доступ к радиатору.
Плата выполнена по референсному дизайну. В сравнении с видеоадаптером Inno3D в данном случае распаяно по два транзистора на фазу, используются более качественные компоненты в цепи питания, заметно большее число элементов в обвязке внешних разъемов.
Наличие защитной рамки вокруг кристалла графического процессора — еще одна приятная мелочь.
В качестве микросхем памяти используются чипы Hynix H5GQ2H24AFR R0C.
Приставка OC в названии модели указывает на наличие заводского разгона. Но повышению подвернулась лишь частота ядра — 967 МГц. Память функционирует на эффективных 5400 МГц, что соответствует рекомендованному значению.
ASIC Quality равен 74,7%.
Видеокарта холоднее Inno3D, но шумит побольше. В нагрузке слабый гул вентилятора вполне различим. Хотя в условиях использования простого комплектного кулера на процессоре эту видеокарту вы услышите.
Наши тесты в Warhead и MSI Kombustor не прогрели GPU свыше 55 °C.
Разгон памяти у KFA² оказался хороший — 7012 МГц. А вот GPU на частотах свыше 1110 МГц при длительных нагрузках работал нестабильно.
Обороты вентилятора мы не поднимали, лишь зафиксировали на отметке в 54%. В Crysis: Warhead температура возросла до 62 °C. В Kombustor графический чип грелся до 65 °C.
Характеристики тестируемых видеокарт
Большое тестирование GeForce GTX 650 Ti в сравнении с видеокартами разных поколений мы проводили ранее. Так что в этот раз мы ограничились меньшим набором тестов. И в сравнение добавлено лишь два конкурента — Radeon HD 6850 и Radeon HD 7850. Первый мы ранее не сравнивали с бюджетным новичком NVIDIA. Второй изначально дороже и мощнее, но тем интереснее посмотреть, сумеют ли GeForce нагнать его при разгоне. Отметим еще, что Radeon HD 7850 в данном сравнении присутствует лишь в номинальном режиме.
Видеоадаптер | KFA² GTX 650 Ti EX OC | Inno3D GTX 650 Ti | Radeon HD 7850 | Radeon HD 6850 |
Ядро | GK106 | GK106 | Pitcairn | Barts Pro |
Количество транзисторов, млн. шт | 2540 | 2540 | 2800 | 1700 |
Техпроцесс, нм | 28 | 28 | 28 | 40 |
Площадь ядра, кв. мм | 221 | 221 | 212 | 255 |
Количество потоковых процессоров | 768 | 768 | 1024 | 960 |
Количество текстурных блоков | 64 | 64 | 64 | 48 |
Количество блоков рендеринга | 16 | 16 | 32 | 32 |
Частота ядра, МГц | 1067 | 928 | 860 | 775 |
Шина памяти, бит | 128 | 128 | 256 | 256 |
Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
Частота памяти, МГц | 5400 | 5400 | 4800 | 4000 |
Объём памяти, МБ | 1024 | 1024 | 2048 | 1024 |
Поддерживаемая версия DirectX | 11.1 | 11.1 | 11.1 | 11 |
Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 2.1 |
Заявленный уровень TDP, Вт | 110 | 110 | 130 | 127 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
- кулер: Thermalright Venomous X;
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
- память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
- жесткий диск: Hitachi HDS721010CLA332 (1 ТБ, SATA2, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- операционная система: Windows 7 Ultimate SP1 x64;
- драйвер GeForce: NVIDIA GeForce 310.33;
- драйвер Radeon: ATI Catalyst 12.11 beta.
Результаты тестирования

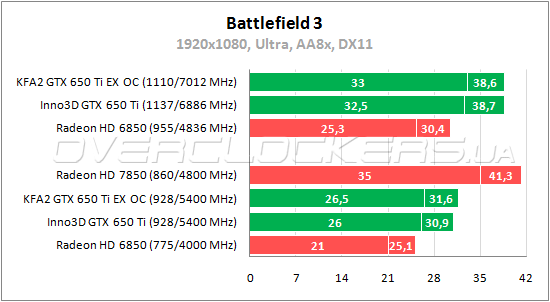

Battlefield 3
В шутере Battlefield 3 видеокарта Inno3D быстрее Radeon HD 6850 на 24%. Преимущество KFA² над товарищем лишь пару процентов. При разгоне GeForce приближаются к Radeon HD 7850, сокращая отставание до 6—7%.

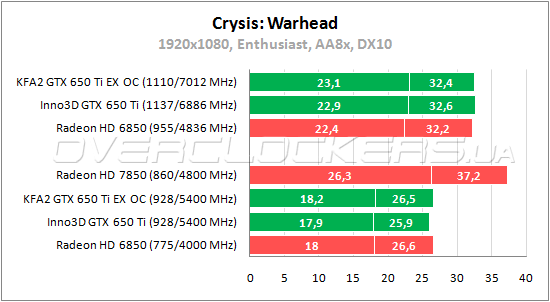

Crysis: Warhead
В Warhead старый Radeon HD 6850 на пару процентов лучше простого GeForce GTX 650 Ti по среднему fps. Разгон Inno3D повышает результаты на 26—28%, KFA² от повышения частот выигрывает 23—27%.

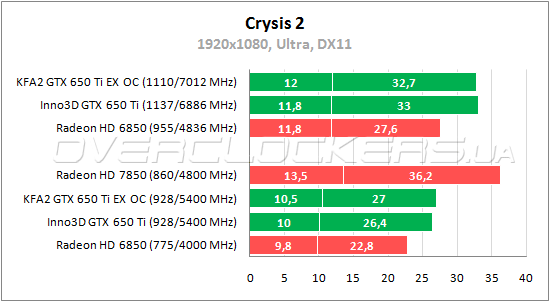

Crysis 2
Заметный отрыв у GeForce GTX 650 Ti от старого Radeon в Crysis 2 — до 16% по среднему fps. При разгоне у Inno3D мизерное преимущество над форсированным KFA².

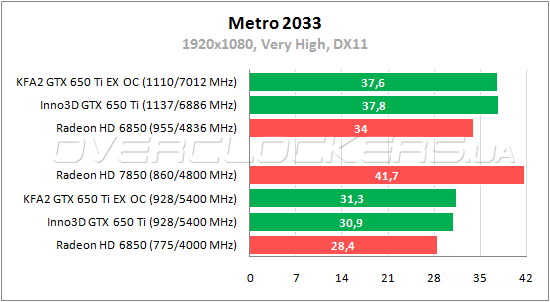

Metro 2033
GeForce GTX 650 Ti снова обходит старичка AMD в игре Metro 2033. В номинале KFA² демонстрирует маленький отрыв от Inno3D, а при разгоне видеоадаптеры меняются местами.

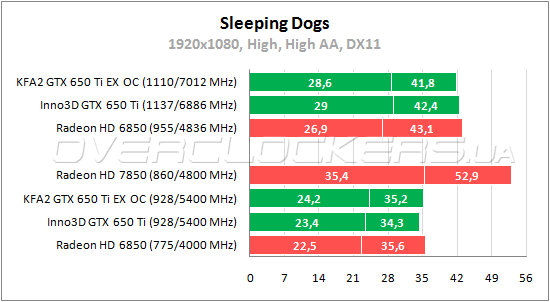

Sleeping Dogs
У обоих GeForce небольшое преимущество над Radeon HD 6850 по минимальному fps, но они чуть хуже по среднеигровой частоте кадров. Такое соотношение сохраняется между ними и при разгоне.

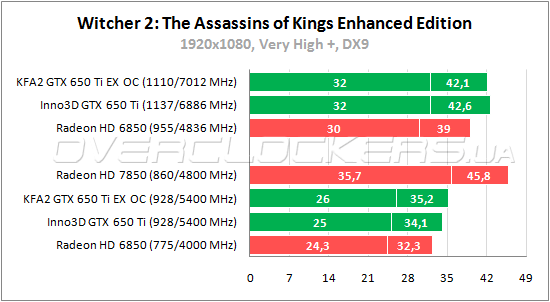

Witcher 2: The Assassins of Kings Enhanced Edition
Снова небольшое отставание Radeon HD 6850 от нового GeForce во втором «Ведьмаке». В номинале у KFA² преимущество 3% над Inno3D, при разгоне второй видеоадаптер быстрее на 1%.

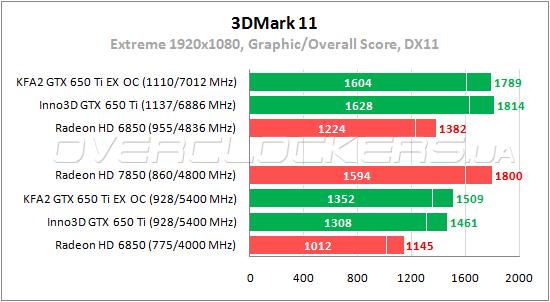

3DMark 11
Inno3D на 29% лучше старого Radeon. KFA² выигрывает еще примерно 3%. Повышение частот дает для Inno3D прирост в 24,5%, а KFA² удается ускорить на 18,6%. При разгоне оба представителя NVIDIA примерно на один процент обгоняют Radeon HD 7850.
Выводы
Рассмотренные видеокарты оказались очень похожи между собой по итоговым характеристикам, что вполне ожидаемо — обе базируются на референсном дизайне и конструкция кулера у них почти одинаковая. У Inno3D GTX 650 Ti (N650-1SDN-D5CW) чуть меньший радиатор, но зато больше вентилятор. Рабочие температуры выше, однако все равно видеокарта очень холодная. И при этом ее практически не слышно в номинале — Inno3D будет лучшим вариантом для ценителя тишины. Видеоадаптер KFA² GeForce GTX 650 Ti EX OC 1GB продемонстрировал более низкие рабочие температуры, но достигается это за счет более высоких оборотов и шума. Впрочем, заметить шум от видеокарты можно будет лишь в системном блоке с изначально тихим охлаждением. В бюджетных системах с «боксовыми» кулерами на процессорах такой KFA² на общем фоне выделятся не будет. К плюсам этого графического ускорителя относится и чуть более качественное исполнение платы. Также небесполезной станет возможность снятия кожуха для очистки системы охлаждения от пыли. Производительность KFA² на 2—3% выше чем у референсного GeForce GTX 650 Ti в номинале.
При разгоне оба участника примерно равны — у одного чуть лучший разгон GPU, второй лучше гонится по памяти. Результаты обоих ниже возможностей протестированных нами ранее ASUS GTX650TI-DC2T-1GD5 (разгон до 1198/5770 МГц) и MSI N650Ti PE 1GD5/OC (1148/7114 МГц), хотя разница небольшая. И разгон по-прежнему легко реализуем без повышение уровня шума. Так что покупая простые Inno3D или KFA², вы практически ничего не теряете в сравнении с более дорогими версиями от более именитых производителей. Это самое оптимальное вложение ваших средств. Покупка топовых оверклокерских GeForce GTX 650 Ti имеет смысл в том случае, если для вас играют роль дополнительные пару процентов производительности в разгоне и если вы хотите, чтобы этот самый разгон сочетался со сверхнизкими рабочими температурами менее 60 °C.
