KFA² GeForce GTX 660 Ti EX OC 2GB

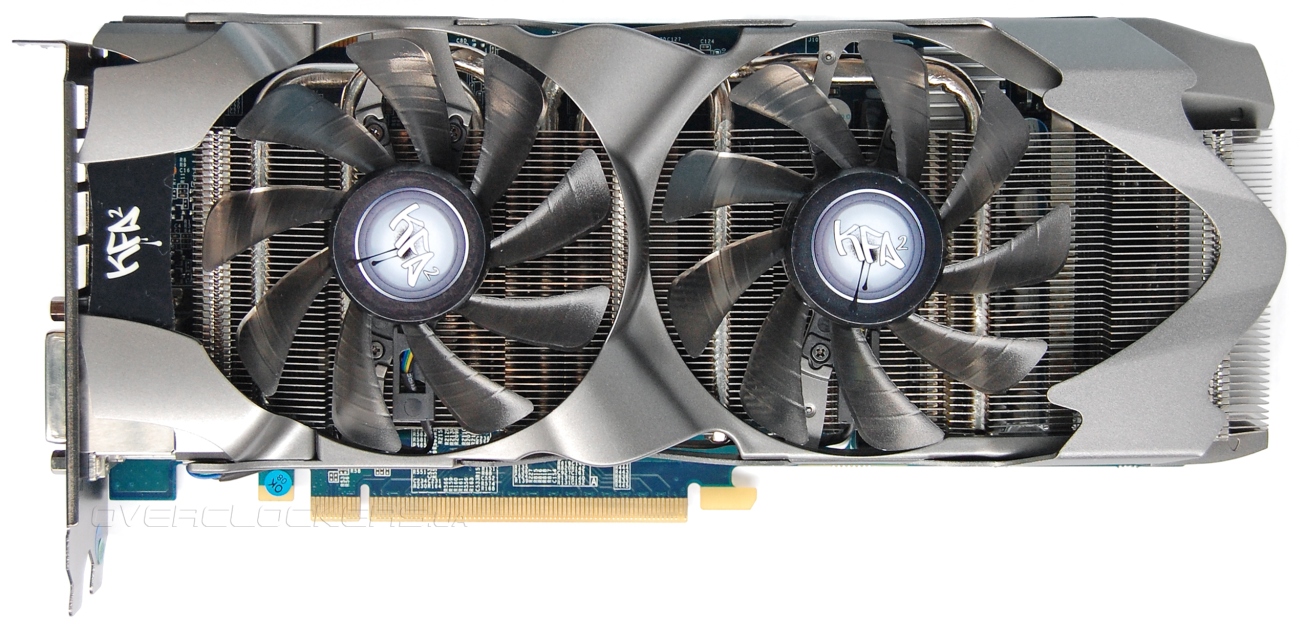

Начнем со старшего представителя NVIDIA в этом сравнении. Видеоадаптер поставляется в коробке средних размеров с броским дизайном.
Комплект поставки такой:
- переходник DVI/D-Sub;
- переходник питания с двух molex на PCI-E 6pin;
- переходник питания с двух molex на PCI-E 8pin;
- диск с программным обеспечением;инструкция.

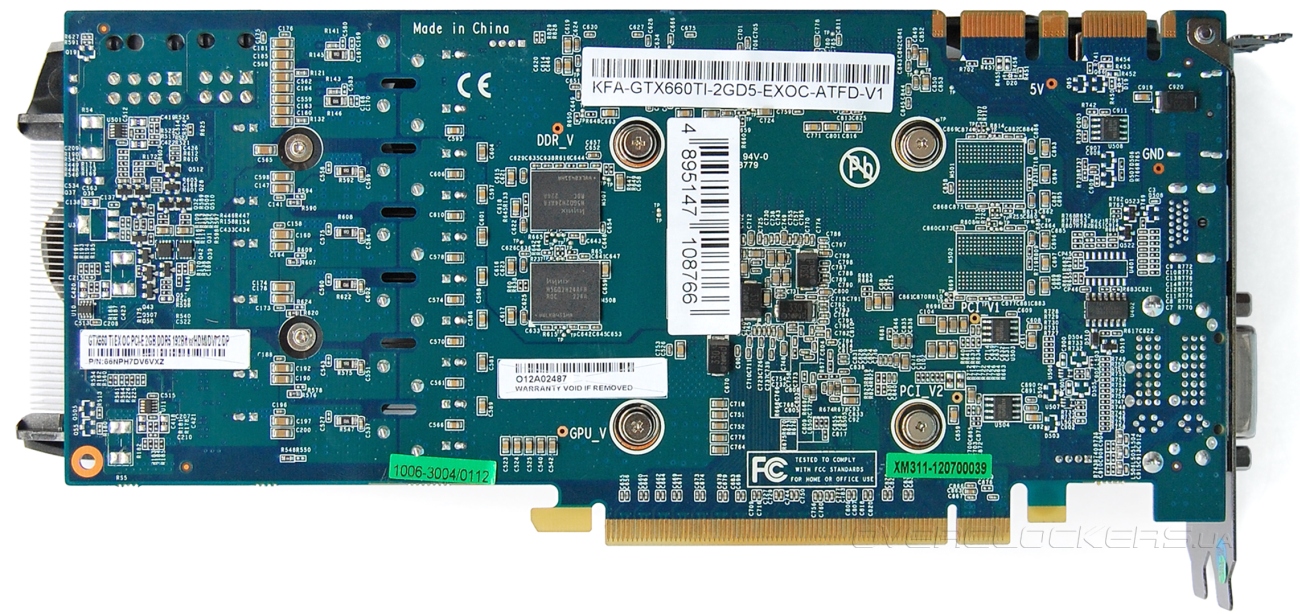

При беглом взгляде на заднюю сторону платы сразу становится ясно, что она кардинально отличается от стандартной PCB. Стоит отметить и небольшие прорези в текстолите. Вероятно, это призвано улучшить охлаждение самой платы, позволяя горячему воздуху проходить сквозь отверстия.

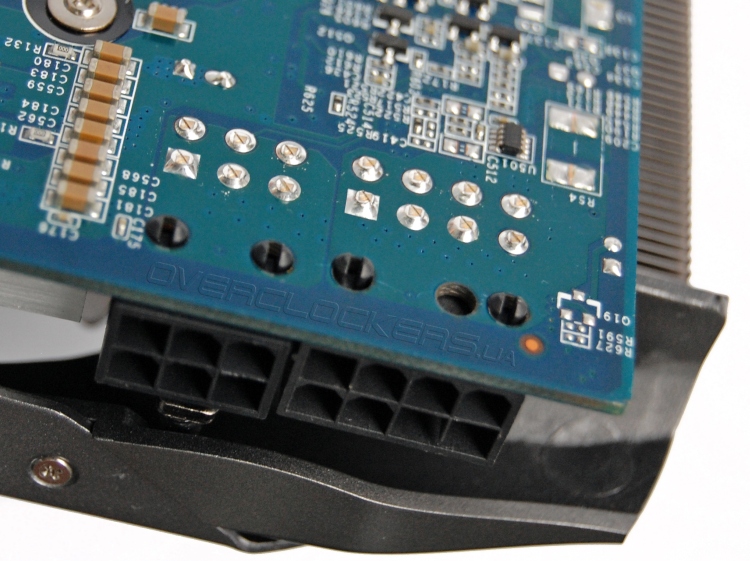

Обращает на себя внимание еще один нюанс: верхушки контактов с обратной стороны срезаны. Вроде бы и мелочь, но в случае близкого расположения слота PCI Express и процессора, на который установлен массивный кулер, проблем с установкой видеокарты может быть поменьше. Вместо стандартной пары шестиконтактных разъемов питания у KFA² GTX 660 Ti EX OC реализовано сочетание шести- и восьмиконтактного разъемов.

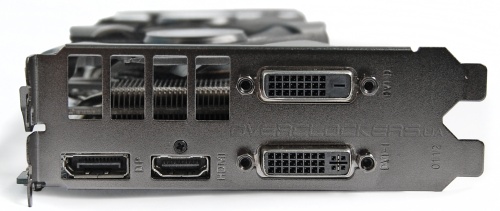

На задней панели расположены разъемы Display Port, HDMI и два DVI.

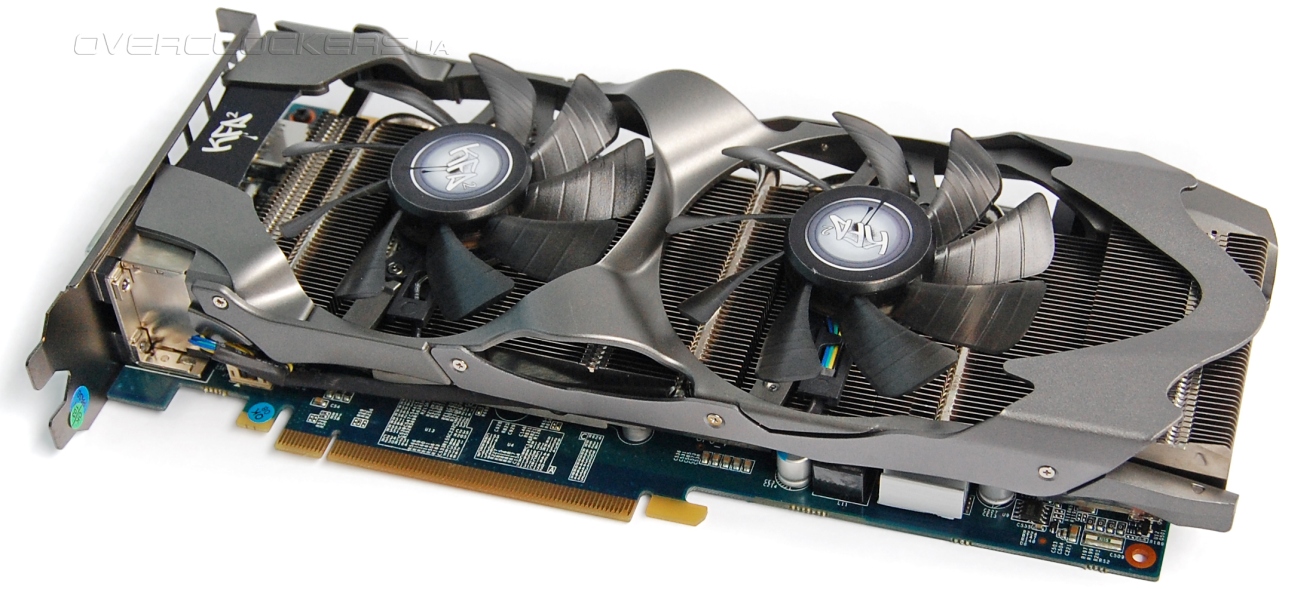

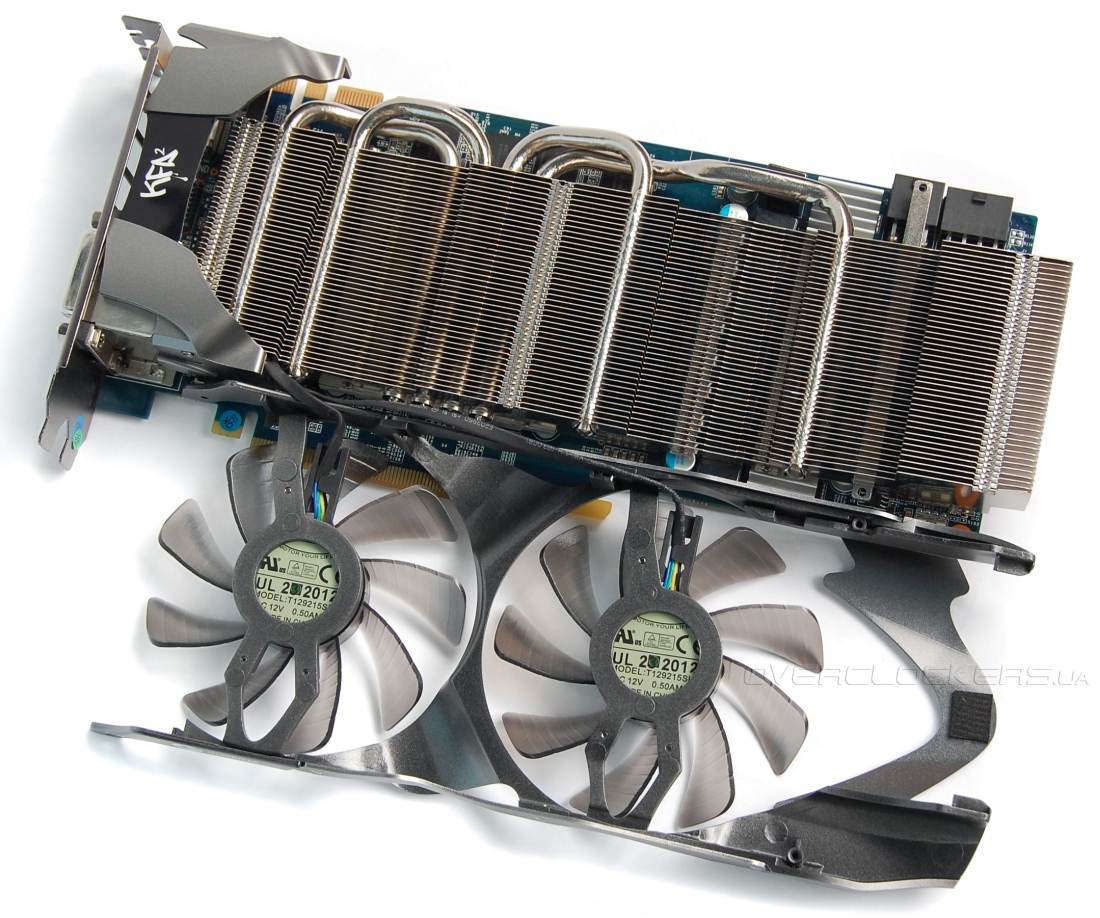

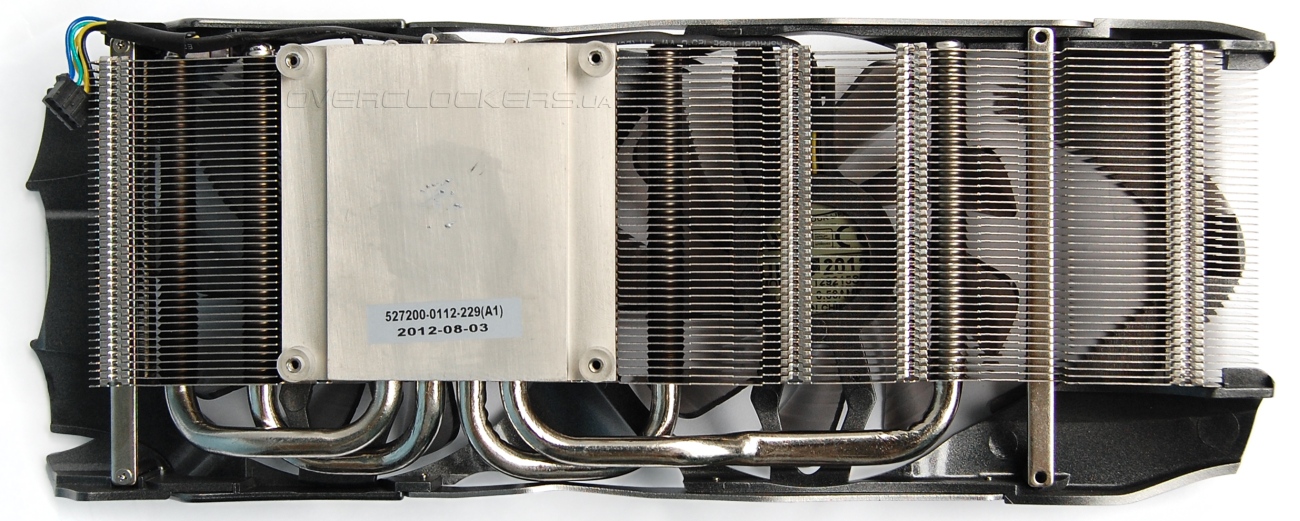

Перейдем к изучению системы охлаждения. В обзорах KFA² GeForce GTX 560 Ti и KFA² GeForce GTX 560 мы отмечали уникальную особенность конструкции пластикового кожуха, который позволял производить очистку кулера от пыли без полного демонтажа всей конструкции. Данный видеоадаптер тоже позволяет производить простую очистку от пыли. Верхний кожух с вентиляторами держится на двух винтах и защелках, так что снять его не составит труда. С такой конструкцией можно было бы опасаться дребезжания, но избежать этого позволяет жесткость пластика.

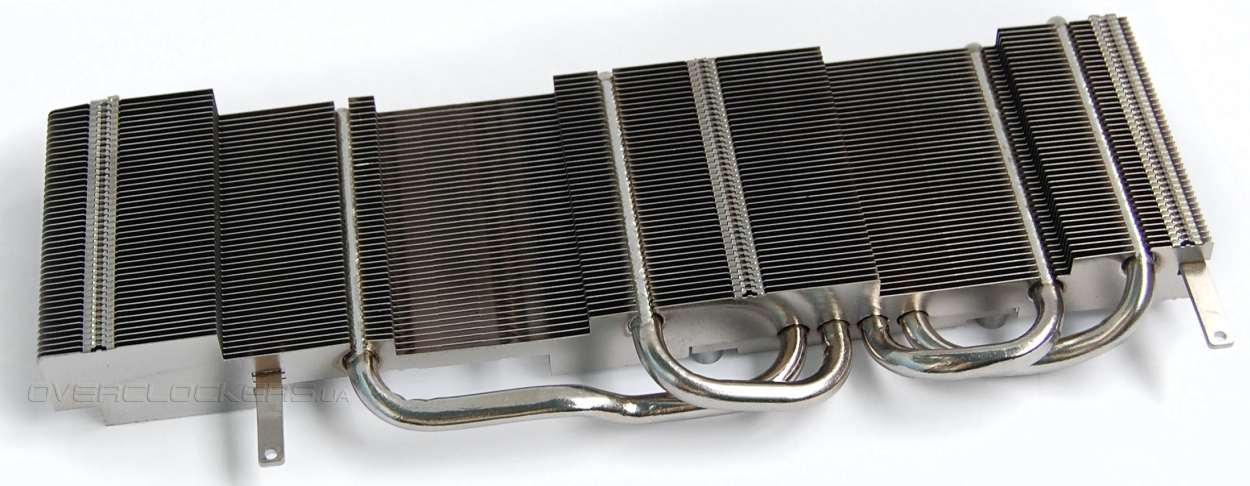

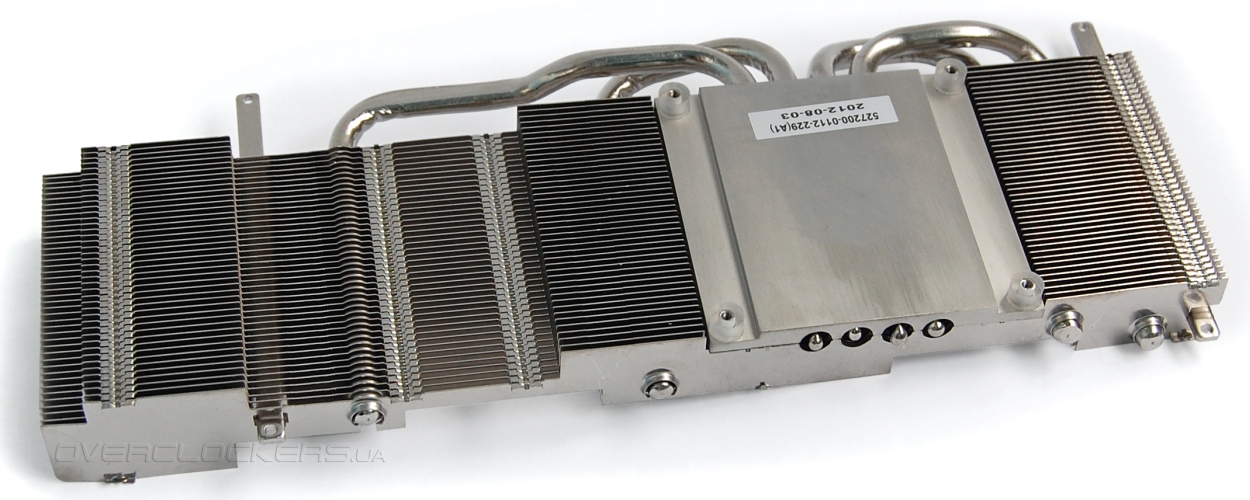

Радиатор массивный и выполнен во всю длину платы, даже немного выступает за ее края. Пластины нанизаны на четыре тепловые трубки. Основание большое, имеет анодированное покрытие.

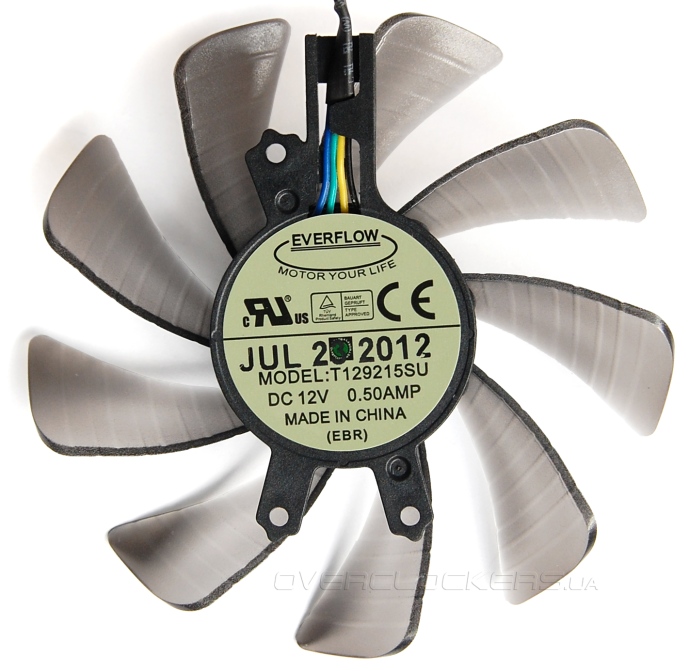

Обдувается конструкция парой вентиляторов Everflow T129215SU типоразмера 92 мм (реальный размер крыльчатки немного меньше). Лопасти имеют особую волнистую поверхность.

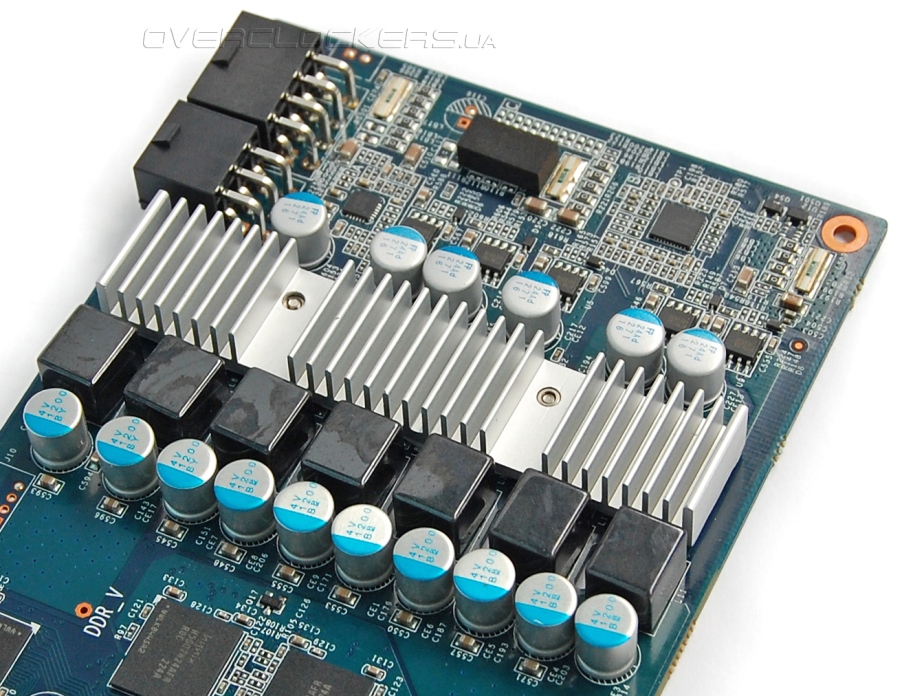

На силовые элементы системы охлаждения установлен алюминиевый ребристый радиатор. У края платы есть черная упругая подушечка, поддерживающая кулер.

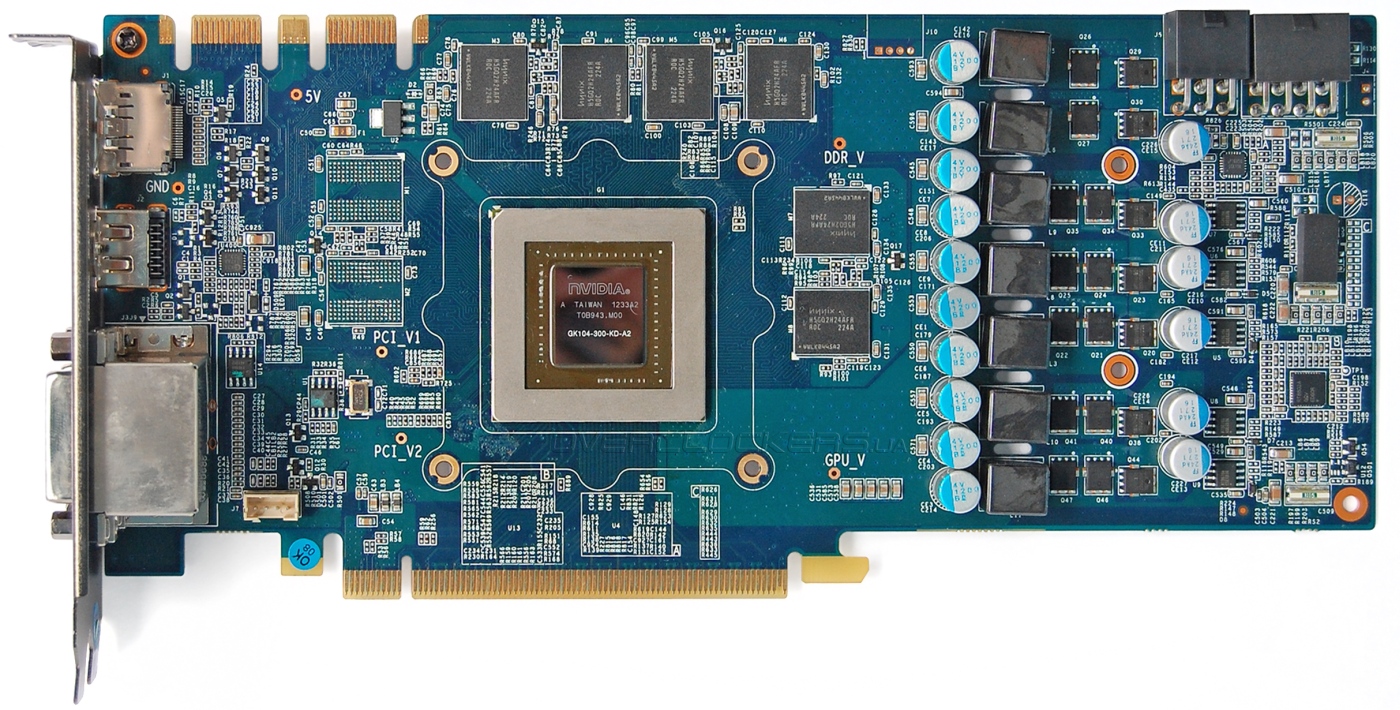

Плата больше стандартной укороченной версии. Узел питания расположен справа. Преобразователь напряжения графического процессора использует пять фаз, на память идут две фазы, тогда как у референса питание реализовано по схеме 4+2.
Контроль напряжения осуществляет микросхемой RT8802A от Richtek Technology.

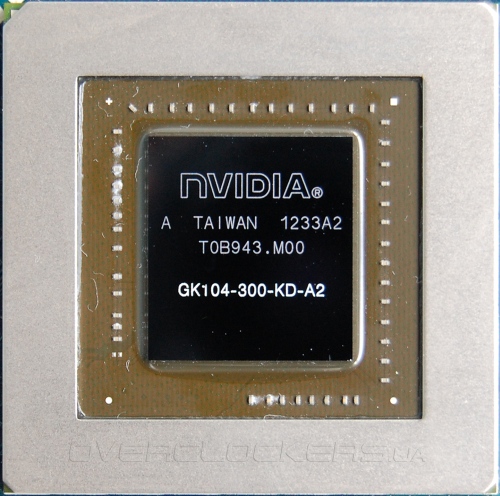

У GeForce GTX 660 Ti используется процессор с маркировкой GK104-300-KD-A2.

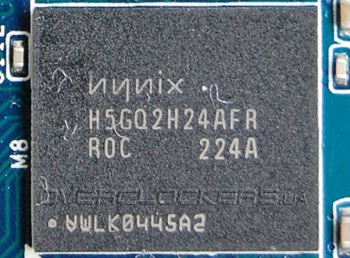

Два гигабайта памяти набраны восемью микросхемами Hynix H5GQ2H24AFR R0C.
Базовая частота ядра повышена с 915 МГц до 1006 МГц, а Boost Clock увеличился с 980 МГц до 1085 МГц. Память работает на стандартной эффективной частоте в 6008 МГц.
ASIC Quality равен 72,9%. В старых версиях GPU-Z у всех новых GeForce мы получали 100%. Возможно, последняя версия утилиты GPU-Z наконец-то начала верно считывать соответствующие данные о качестве кристаллов GK104 и теперь отображаемая информация соответствует правде.
В 12-минутном тесте Crysis: Warhead температура ядра не превысила 67 °C при 23,5 °C в помещении. Вентиляторы работали на скорости 1560 об/мин, изредка поднимаясь до 1590 об/мин. Шум низкий.

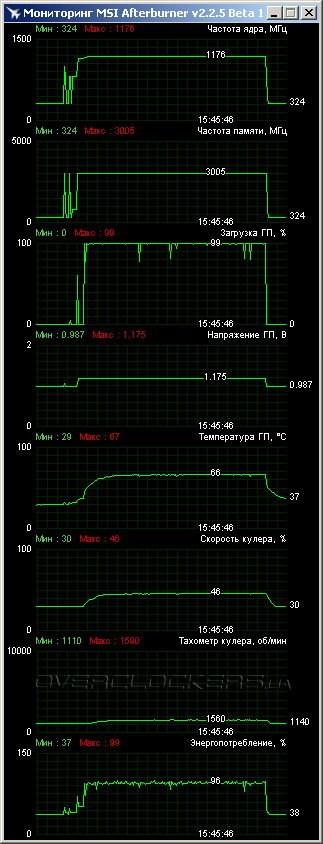

Реальная частота графического процессора, как видно по верхнему скриншоту, все время держалась на одном значении в 1176 МГц. Такая частота наблюдалась и в большинстве других приложений. Во втором «Ведьмаке» были редкие просадки до 1163 МГц. И только в Crysis 2 просадки доходили до 1124 МГц. Это говорит об изначально завышенном лимите мощности. При этом у видеокарты еще есть и стандартный запас для его увеличения.

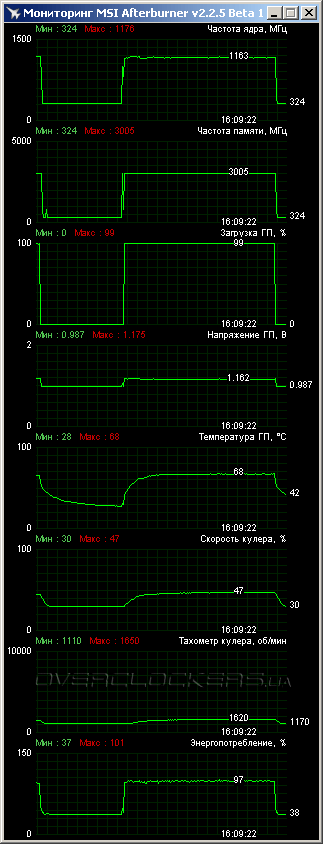

Стресс-тест MSI Kombustor прогрел карту до 68 °C при скорости вентиляторов 1620—1650 об/мин. Даже в этом тесте частота ядра не падала ниже 1163 МГц.

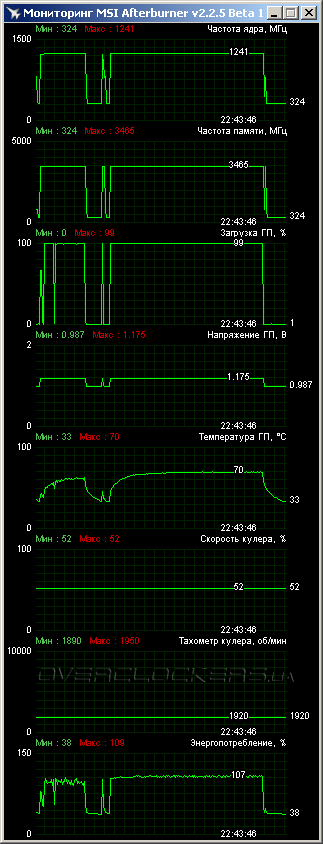

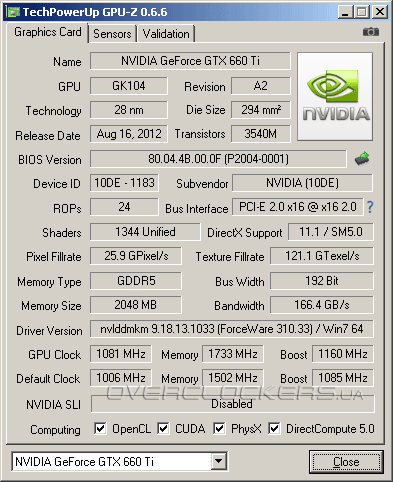

Пора перейти к разгону. После длительных попыток пришлось остановиться на базовой частоте в 1081 МГц. Реальная частота ядра при максимальном лимите мощности составила 1241 МГц и держалась на таком уровне во всех тестах. Результат хороший, но примерно такой же разгон был у ASUS GTX660 TI-DC2-2GD5. По частоте памяти KFA² и вовсе оказался слабее ASUS — 6930 МГц против 7354 МГц. Отметим, что и Zotac GTX 660 Ti AMP! ранее показал схожие частоты GPU при чуть большей частоте памяти.
Для стабильности при таком разгоне слишком высокие обороты вентиляторов не понадобились. Мы подняли их скорость до уровня 1900 об/мин и спокойно прошли все тесты. Хотя вентиляторы у KFA² не самые тихие, но и при таких оборотах шум вполне умеренный. А вот при превышении 2000 об/мин гул становится весьма заметным.
В простых играх температура держалась в пределах 68 °C. MSI Kombustor прогрел карту до 70 °C.
