Переходим к представителям AMD. Вначале рассмотрим Radeon HD 7870.
Видеокарта поставляется в большой коробке со следующим набором аксессуаров:
- переходник DVI/D-Sub;
- мостик CrossFire;
- диск с программным обеспечением;
- инструкция.

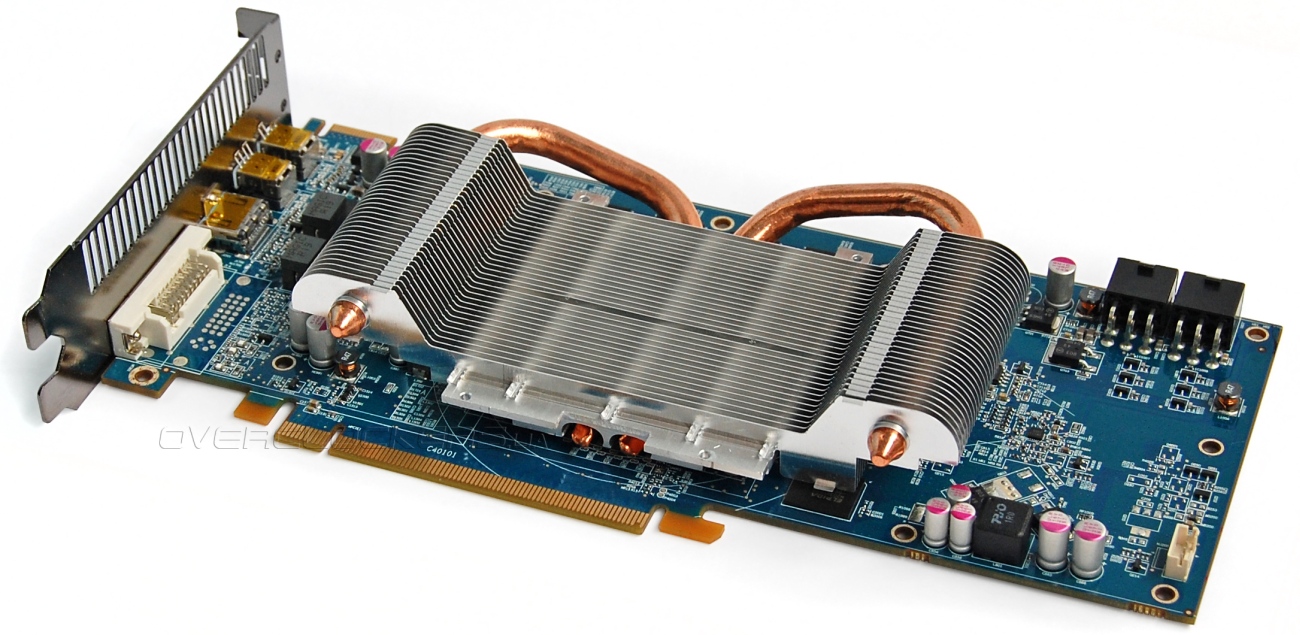

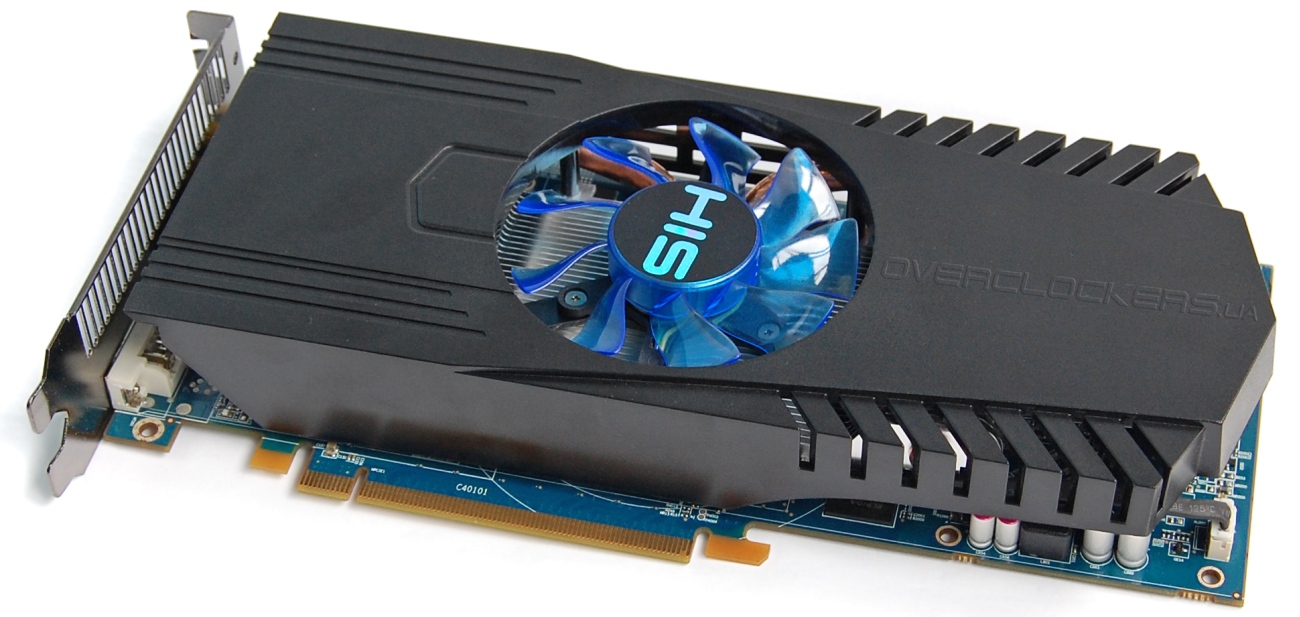

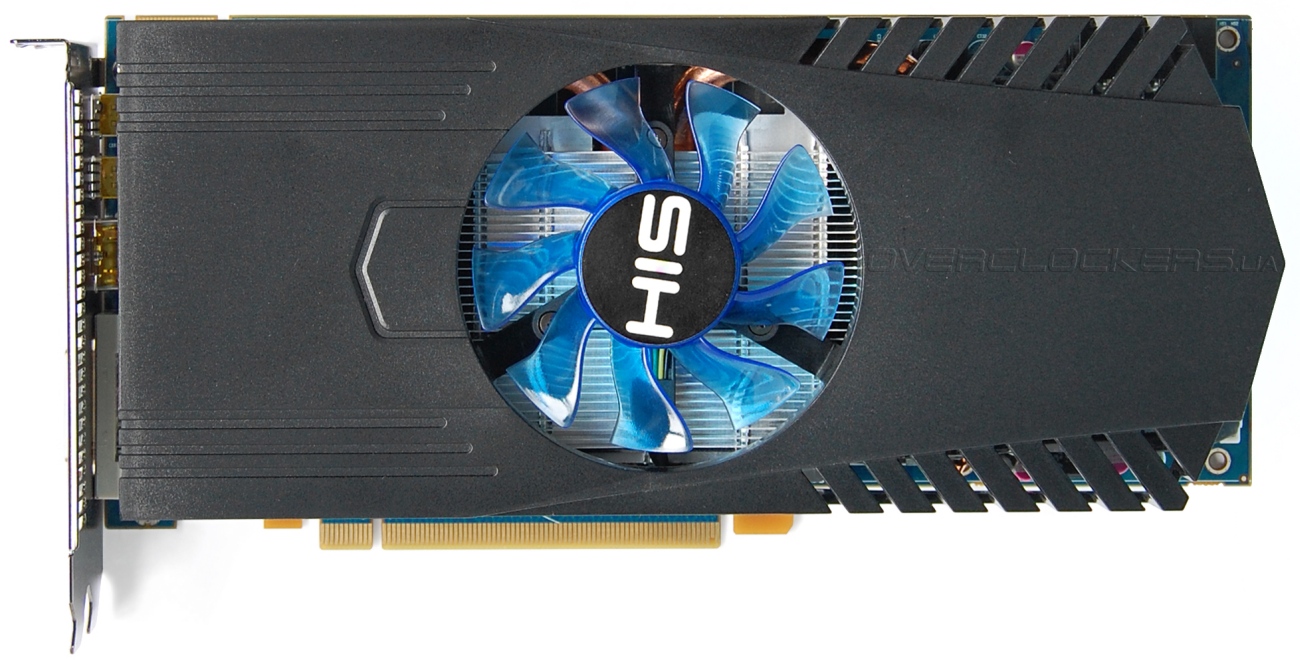

Несмотря на простенький внешний вид под кожухом можно рассмотреть тепловые трубки, а значит, система охлаждения не самая простая.

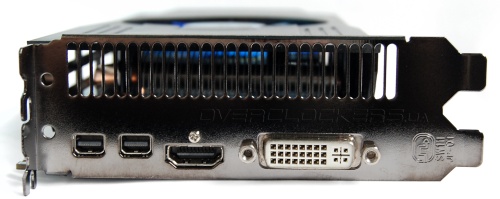

Набор разъемов на задней панели следующий: два mini-DisplayPort, HDMI и DVI.

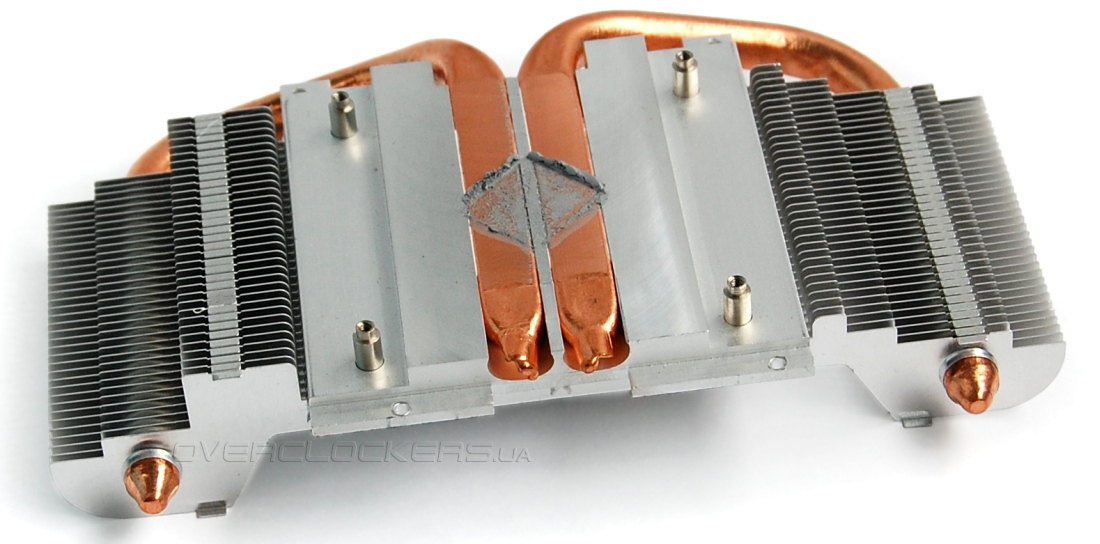

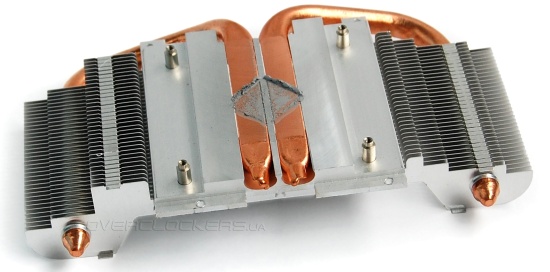

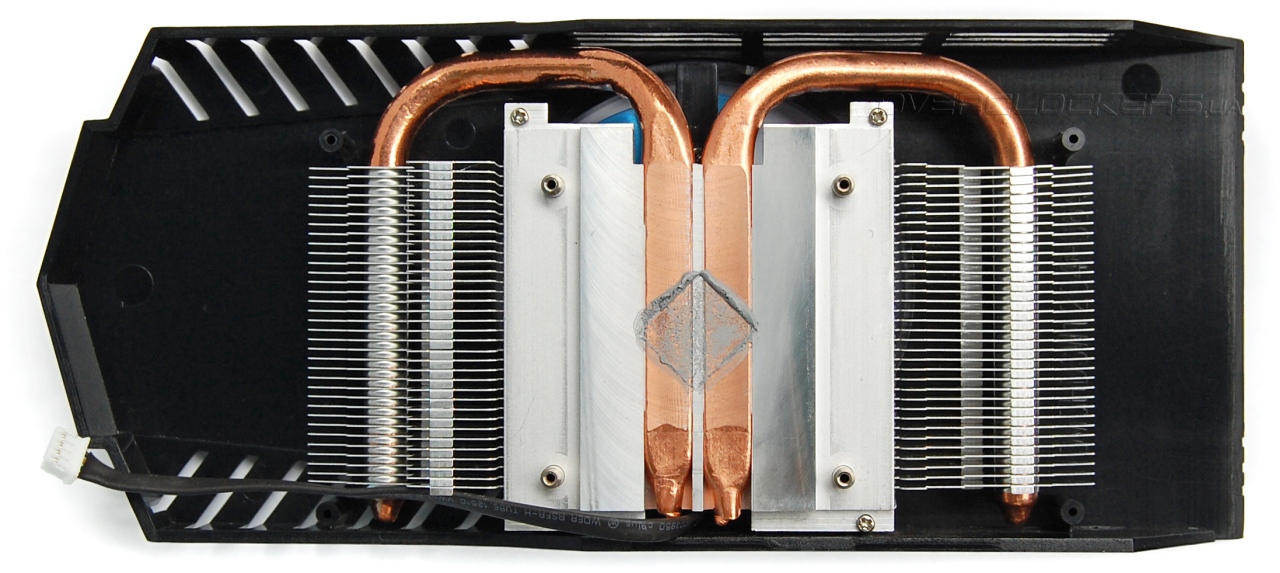

Радиатор под кожухом небольшой. Есть две толстые тепловые трубки, которые напрямую контактируют с поверхностью кристалла.
Размеры радиатора меньше даже чем у HIS 7770 IceQ X 1GB GDDR5. И даже вентилятор у этого Radeon HD 7870 поменьше чем у младшей видеокарты. Его диаметр лишь 80 мм.
На фоне платы кулер смотрится скромно.

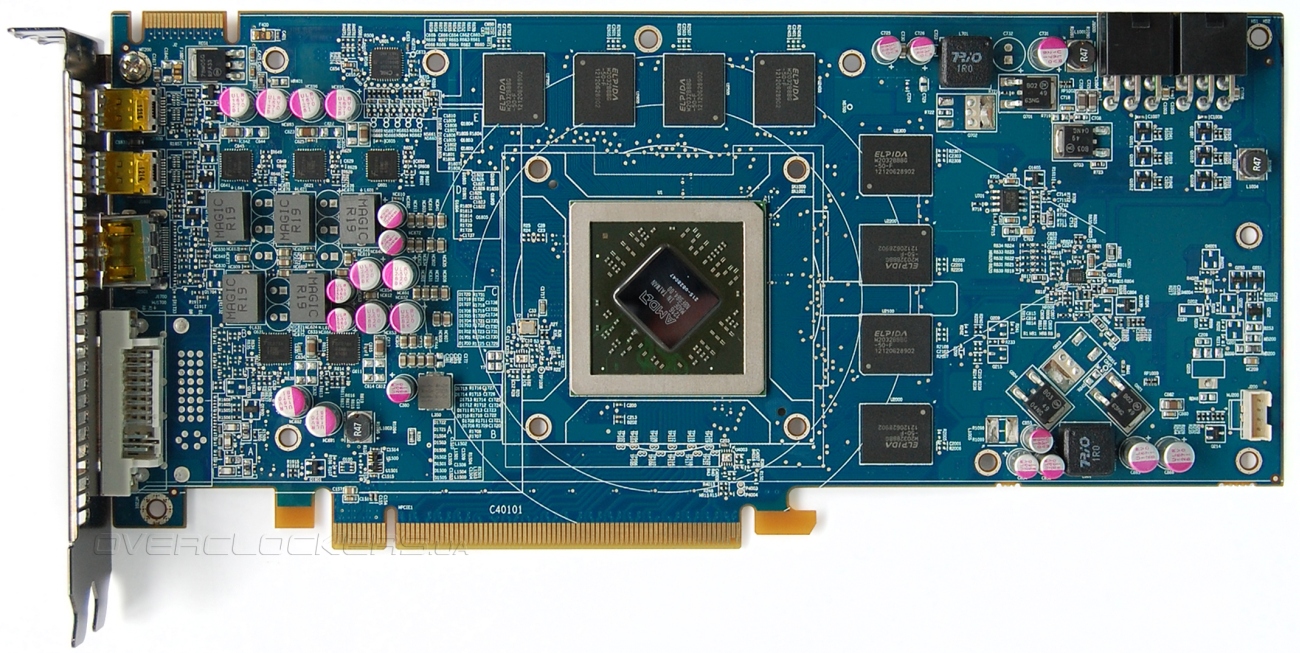

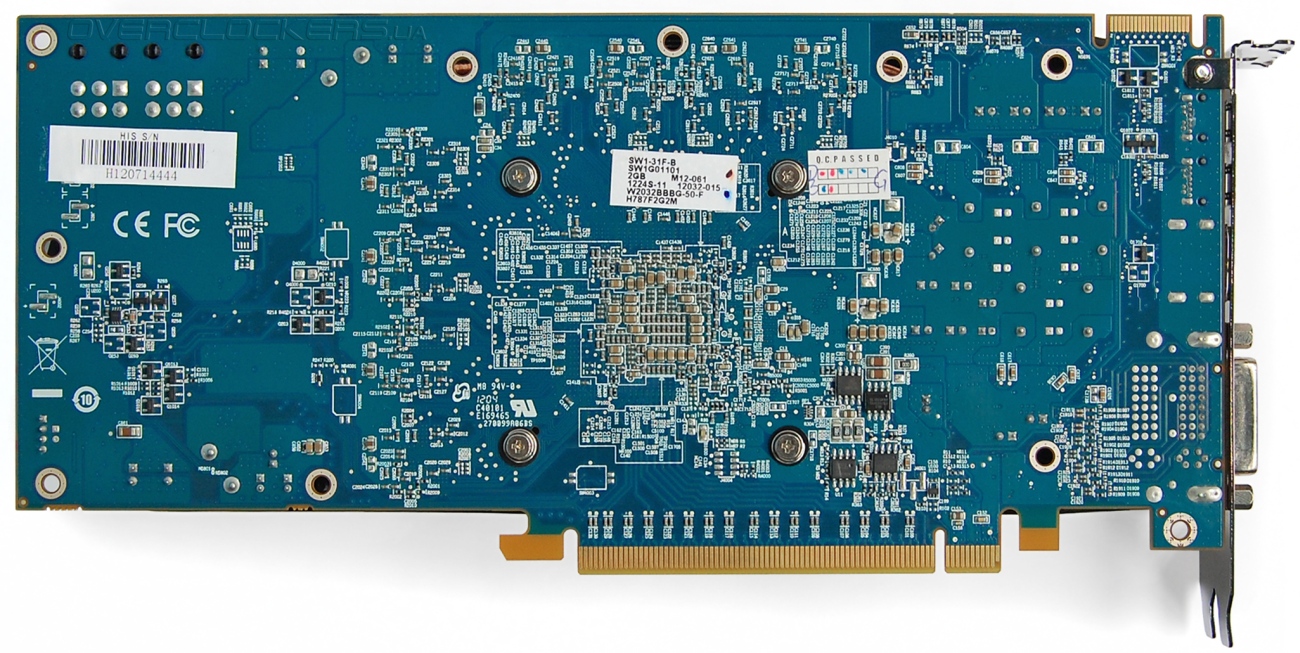

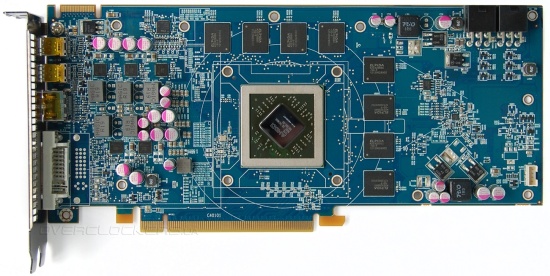

Плата референсного дизайна. Она ничем не отличается от рассматриваемых нами ранее ASUS HD7870-DC2-2GD5 или MSI R7870 Twin Frozr 2GD5/OC.

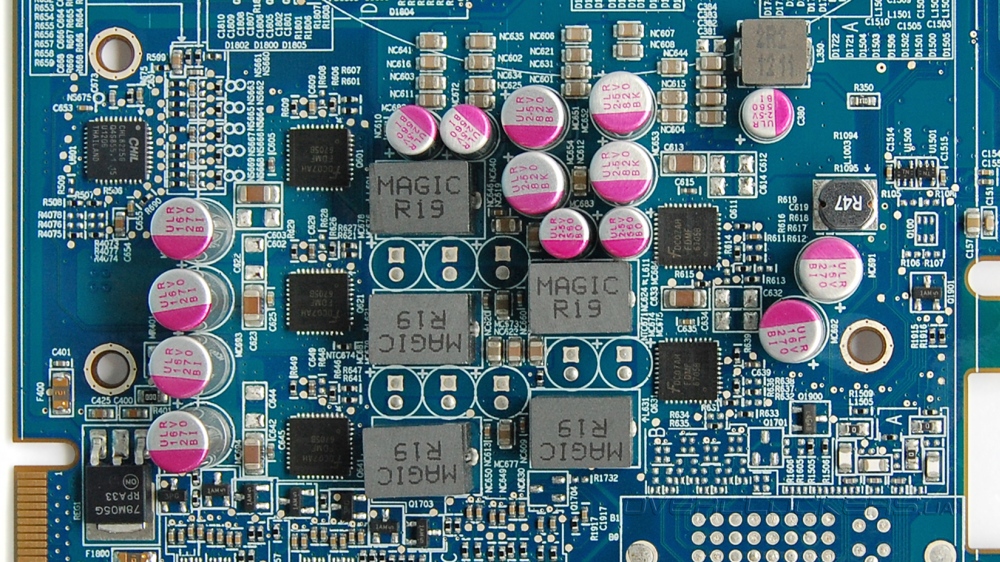

Питание GPU реализовано по пятифазной схеме на микросхемах DrMOS производства Renesas Technology под управлением контроллера CHil CHL8225G. Специального радиатора для этих компонентов не предусмотрено.

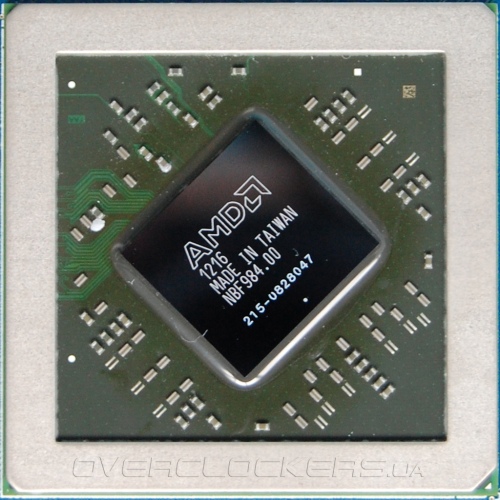

Графический процессор Pitcairn окружен защитной рамкой.

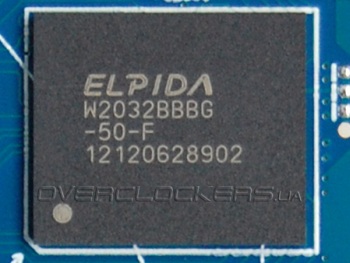

Два гигабайта памяти набраны восемью микросхемами Elpida W2032BBBG-50-F.
Рабочие частоты не отличаются от рекомендованных спецификаций — 1000/4800 МГц для ядра и памяти. В простое они снижаются до 300/600 МГц.

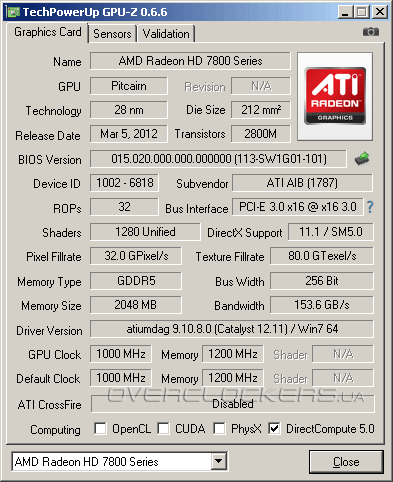

GPU-Z оценил ASIC Quality в 80,4%.

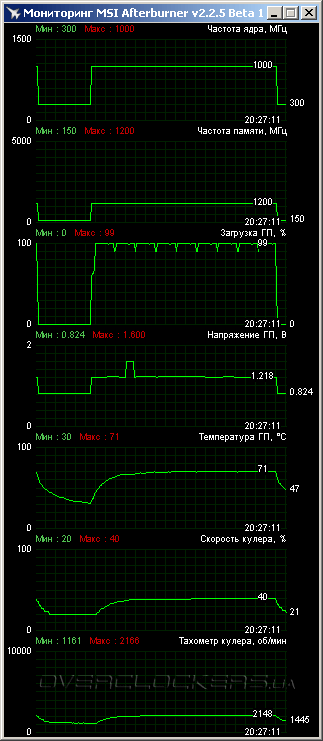

В 12-минутном тесте Crysis: Warhead графический процессор прогрелся до 71 °C при 23,5 °C в помещении. Вентилятор раскручивался до 2150—2166 об/мин, шум средний.

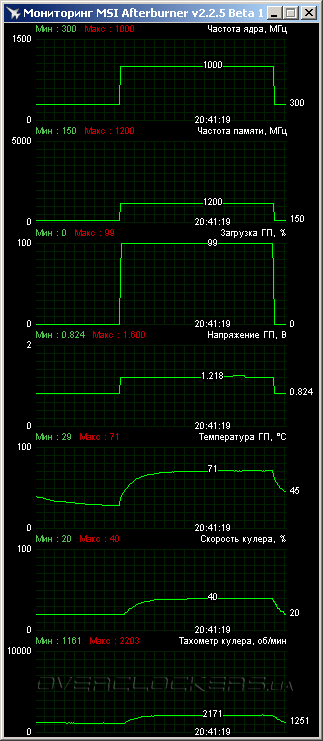

В MSI Kombustor температура не превысила отметку в 71 °C, но вентилятор немного ускорился до 2200 об/мин.
По верхним графикам видно, что напряжение GPU при нагрузке скачет вплоть до страшного значения в 1,6 В. Аналогичный «баг» с мониторингом мы наблюдали и на других Radeon HD 7870. Согласно положению соответствующего ползунка в MSI Afterburner реальное напряжение равно 1,218 В.

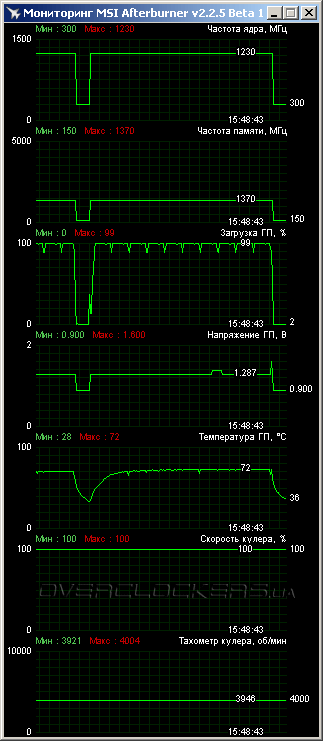

Переходим к разгону. Его результаты не самые выдающиеся. Графический процессор удалось заставить работать на 1230 МГц при напряжении 1,287 В и максимальных оборотах обдувающего вентилятора. Этот результат чуть ниже максимального разгона, продемонстрированного другими Radeon HD 7870 в нашей лаборатории. Разгон памяти в 5480 МГц тоже скромнее показателей других видеоадаптеров.
Конечно такой разгон не годится для постоянного использования из-за очень большого шума. Да и видеокарта тут явно работает на пределе. Так что с родным охлаждением разгон будет заметно ниже, а для серьезного прироста понадобится еще вложиться в покупку более мощного кулера.
