В основе GeForce GTX 770 лежит полноценная версия графического процессора GK104 со всеми активными вычислительными блоками. Структура этого GPU рассмотрена в соответствующем обзоре. Не будем повторяться. Отметим лишь, что процессор насчитывает 1536 потоковых процессоров, 128 текстурных блоков и 32 блока ROP при 256-битной шине памяти.
Изменились частотные характеристики. GeForce GTX 770 разогнан относительно GeForce GTX 680. Базовая частота ядра повышена с 1006 до 1045 МГц, а Boost Clock — с 1059 МГц до 1085 МГц. Для памяти разгон более впечатляющий — теперь вместо 6008 МГц она функционирует на 7010 МГц. Теоретический рост производительности процессора должен достигать 5% при увеличении пропускной способности памяти почти на 17%. То есть второй в иерархии новой семисотой серии GeForce по умолчанию будет производительнее старого флагмана. Стандартные спецификации изначально предусматривают два варианта GeForce GTX 770 с разным объемом памяти — на два или четыре гигабайта. Для GeForce GTX 680 стандартом были два гигабайта, хотя версии с увеличенным видеобуфером тоже выпускались некоторыми производителями. Заметно возрос TDP. Для GeForce GTX 770 официально заявлен уровень 230 Вт, хотя GeForce GTX 680 довольствовался 195 Вт. Весьма заметная разница при скромном различии в частоте GPU.
| Видеоадаптер | GeForce GTX Titan | GeForce GTX 780 | GeForce GTX 770 | GeForce GTX 680 | GeForce GTX 670 | GeForce GTX 580 | GeForce GTX 570 |
| Ядро | GK110 | GK110 | GK104 | GK104 | GK104 | GF110 | GF110 |
| Количество транзисторов, млн. шт | 7100 | 7100 | 3500 | 3500 | 3500 | 3000 | 3000 |
| Техпроцесс, нм | 28 | 28 | 28 | 28 | 28 | 40 | 40 |
| Площадь ядра, кв. мм | 561 | 561 | 294 | 294 | 294 | 520 | 520 |
| Количество потоковых процессоров | 2688 | 2304 | 1536 | 1536 | 1344 | 512 | 480 |
| Количество текстурных блоков | 224 | 192 | 128 | 128 | 112 | 64 | 60 |
| Количество блоков рендеринга | 48 | 48 | 32 | 32 | 32 | 48 | 48 |
| Частота ядра, МГц | 836–876 | 863–900 | 1045–1085 | 1006–1059 | 915–980 | 772 (1544)* | 732 (1464)* |
| Шина памяти, бит | 384 | 384 | 256 | 256 | 256 | 384 | 384 |
| Тип памяти | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 6008 | 6008 | 7010 | 6008 | 6008 | 4008 | 3800 |
| Объём памяти, МБ | 6144 | 3072 | 2048/4096 | 2048 | 2048 | 1536 | 1280 |
| Поддерживаемая версия DirectX | 11.1 | 11.1 | 11.1 | 11.1 | 11.1 | 11 | 11 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 2.0 | PCI-E 2.0 |
| Заявленный уровень мощности, Вт | 250 | 250 | 230 | 195 | 170 | 244 | 219 |
Важным моментом является поддержка в обновленном GK104 нового GPU Boost 2.0 с более гибким алгоритмом работы. По аналогии с GeForce GTX 780 появился температурный лимит. GPU Boost поддерживает такие частоты, чтобы не был превышен не только определенный порог мощности, но и крайнее значение температуры. Поэтому жесткие температурные условия эксплуатации могут немного влиять на итоговую производительность — частоты Boost при высоком нагреве будут меньше.

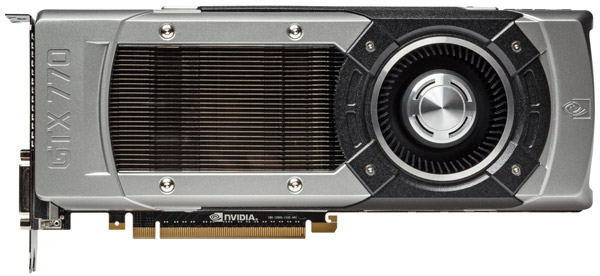

Впрочем, бояться высоких температур на GeForce GTX 770 не стоит. Новинку охлаждает кулер новой конструкции, доставшийся в наследство от GeForce GTX 780 и GeForce GTX Titan.

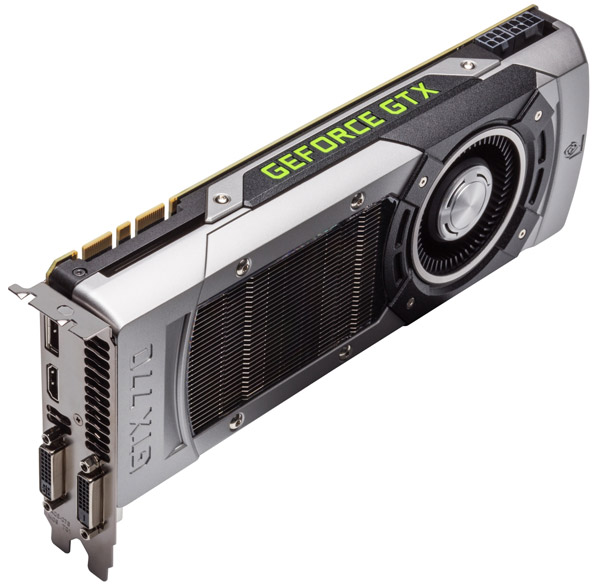

На этом сходство со старшими братьями не ограничивается. Референсный GeForce GTX 770 вместе с охлаждением использует печатную схожего (но все же немного измененного) дизайна.
Не уступает новичок старшим товарищам и в плане оверклокерских возможностей. Пользователю через специализированные утилиты доступны регулировки лимитов мощности и температуры, влияющие на GPU Boost, есть возможность программного повышения питающего напряжения. Последнее, впрочем, доступно лишь на видеокартах стандартного дизайна. У нереференсных данная функция может быть не реализована.

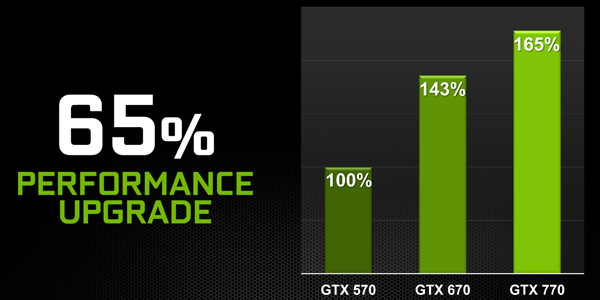

Как внук GeForce GTX 570, новичок обеспечивает большой качественный скачок производительности. NVIDIA оценивает прирост быстродействия относительно предшественника позапрошлого поколения в 65%.

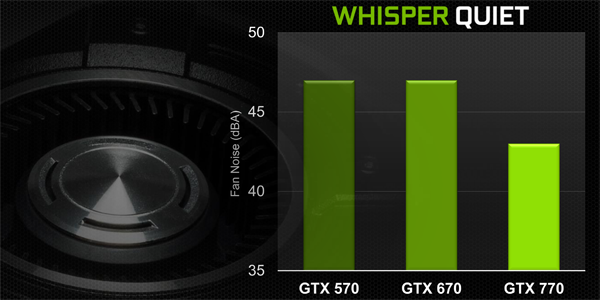

При этом новый GeForce должен быть заметно тише своих предшественников, что наглядно иллюстрирует следующая диаграмма:

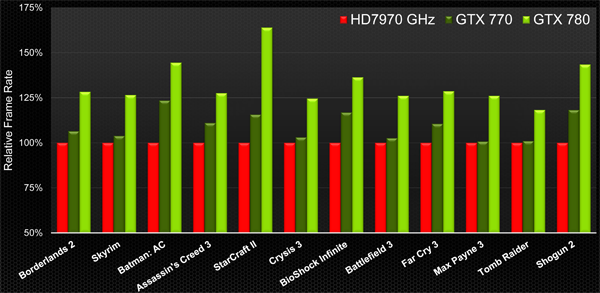

Среди современных решений основным конкурентом от AMD должен стать Radeon HD 7970 GHz Edition. И с учетом роста рабочих частот относительно GeForce GTX 680, можно предполагать некоторое преимущество относительно соперника. NVIDIA же не предполагает и сразу расценивает новинку как более производительнее решение. Хотя даже по их тестам видно, что в ряде приложений отрыв GeForce GTX 770 от Radeon HD 7970 GHz мизерный. Более полную картину можно будет составить по итогам нашего большого сравнительного тестирования в 22 приложениях.
Стоит еще отметить, что многие производители сразу делают ставку на видеокарты нестандартного дизайна. К числу таковых компаний относится и MSI, которая вместе с новым GeForce дает зеленый свет и новой «игровой» серии графических ускорителей. Название соответствующее — Gaming Series. Собственно, к нам в руки как раз и попал представитель этой линейки. Так что кроме знакомства с GeForce GTX 770 у нас еще будет и знакомство с новыми «игровыми» видеокартами MSI.
MSI N770 TF 2GD5/OC
Сразу отметим, что данная модель имеет повышенные рабочие частоты, о чем однозначно говорит приставка OC в маркировке карты. Обычно такие GeForce в придачу к повышенной базовой частоте имеют и более агрессивный Boost. В итоге получить идентичный референсу вариант с плавающей частотой GPU проблематично, но мы постарались подобрать такие частотные значения, которые позволят наиболее адекватно оценить возможности простого GTX 770. Более подробно об этом ниже, а сейчас пора приступать к внешнему осмотру MSI.
Коробка средних размеров. Оформление кардинально отличается от дизайна упаковок старых видеокарт. На лицевой стороне изображен дракон, который является эмблемой Gaming Series. Учитывая, что это мифическое животное ассоциируется с неукротимой мощью, выбор такого логотипа кажется весьма удачным для привлечения внимания к данной продукции со стороны потенциального потребителя.
Комплект поставки следующий:
- переходник DVI/D-Sub;
- переходники питания с PCI-E 6pin на PCI-E 8 pin;
- диск с программным обеспечением;
- инструкция.

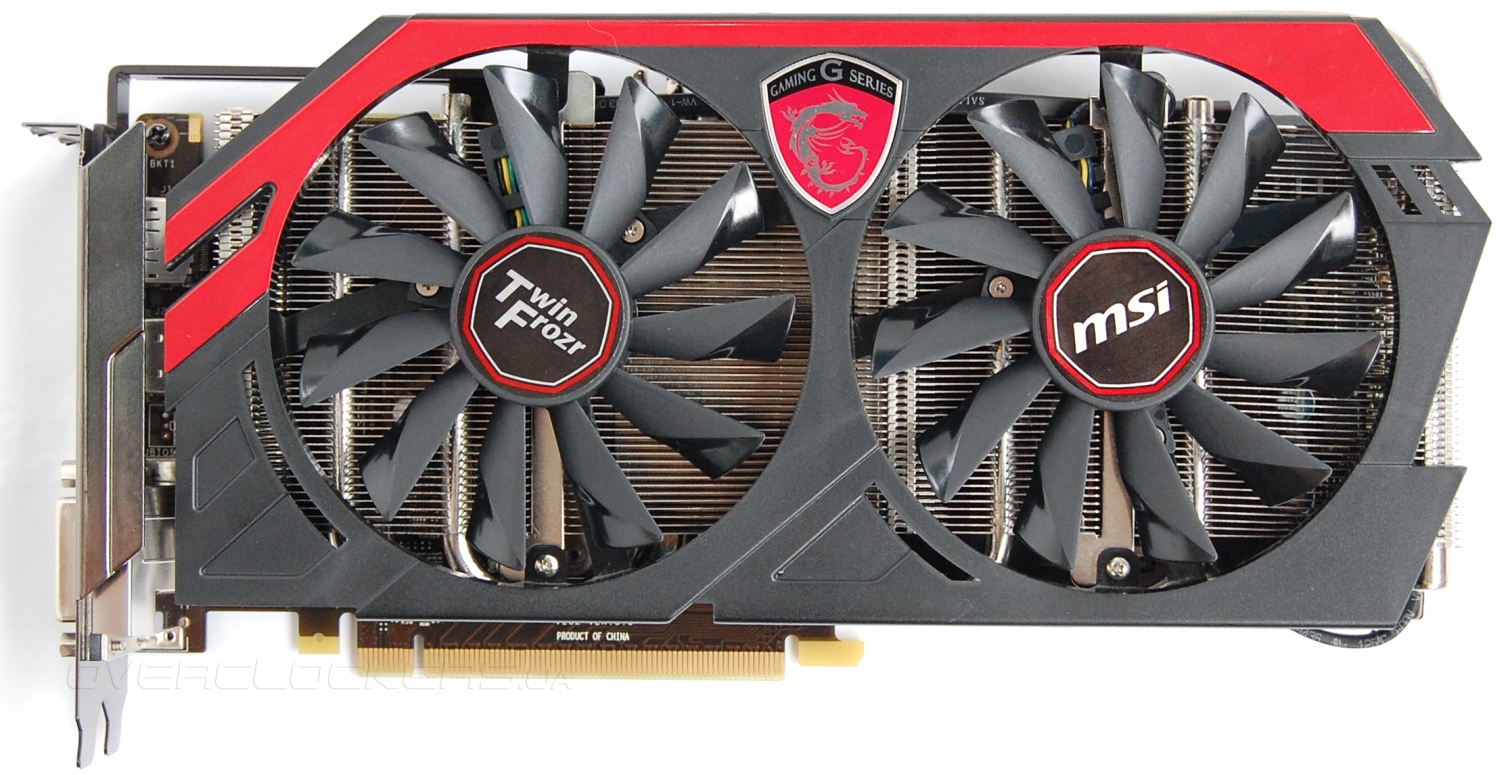

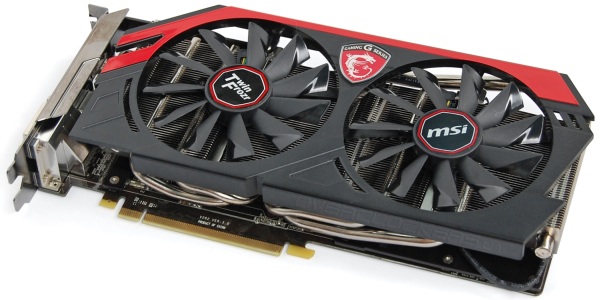

Ассоциации с Lightning возникают из-за массивного кулера Twin Frozr IV с двумя крупными вентиляторами и идентичным по форме кожухом. Только цветная вставка поменяла расцветку с желтой на красную. Появился еще логотип с дракончиком, а также на вентиляторах MSI и Twin Frozr. Реальные размеры новичка скромнее, чем у крупногабаритной «Молнии». Общая длинна видеокарты не превышает 26,5 сантиметров, с учетом выступающих элементов кулера.

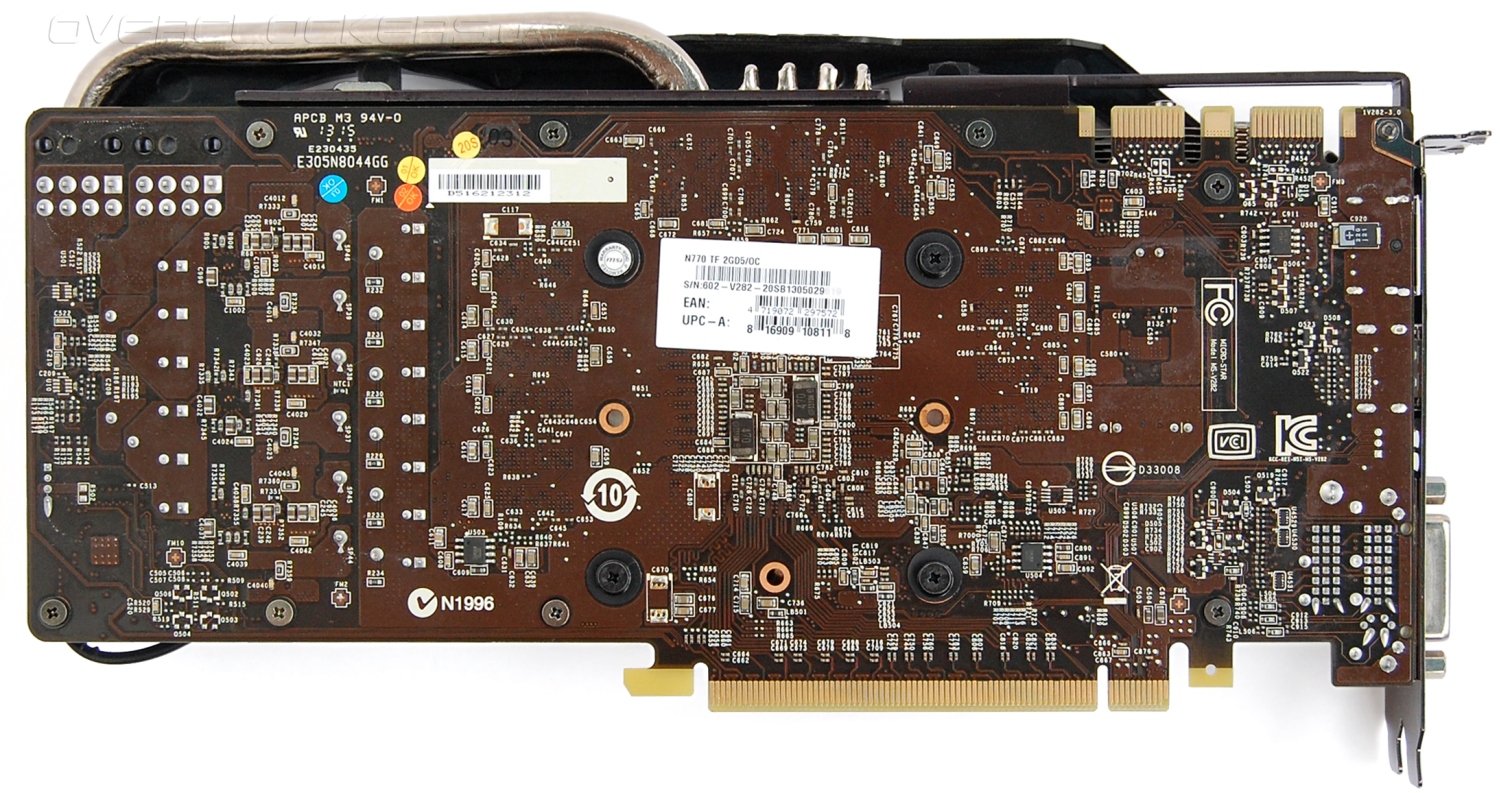

С обратной стороны отсутствует металлическая пластина, присущая картам Lightning. Нет и дополнительного блока GPU Reactor.

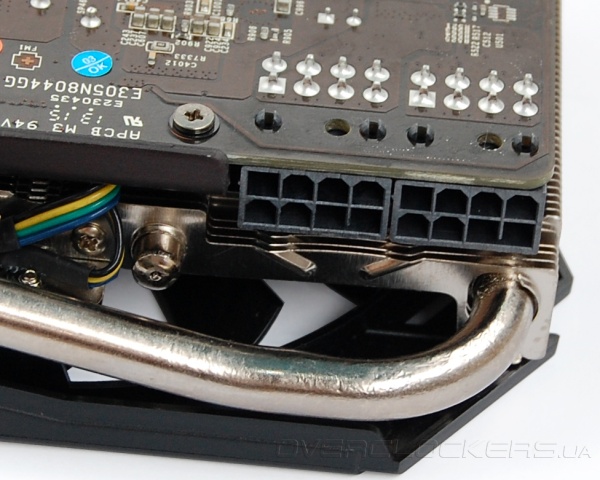

Обращают на себя внимание два восьмиконтактных разъема питания. Прямо под ними находится толстая тепловая трубка, затрудняющая доступ к этим самым разъемам. И если с подключением не возникнет проблем, то уже для извлечения кабелей питания неплохо бы запастись пинцетом.
Еще одна особенность — наклейка на одном из винтов, фиксирующих кулер. Ранее такие пломбы мы видели лишь на бюджетных продуктах MSI.

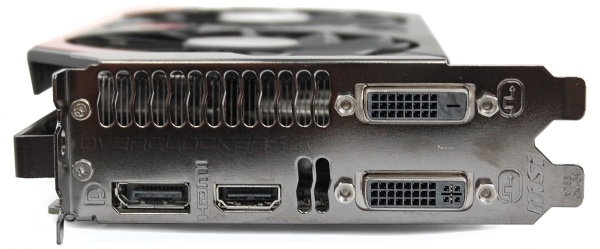

Набор интерфейсных разъемов для вывода изображений стандартный: DisplayPort, HDMI и два DVI.

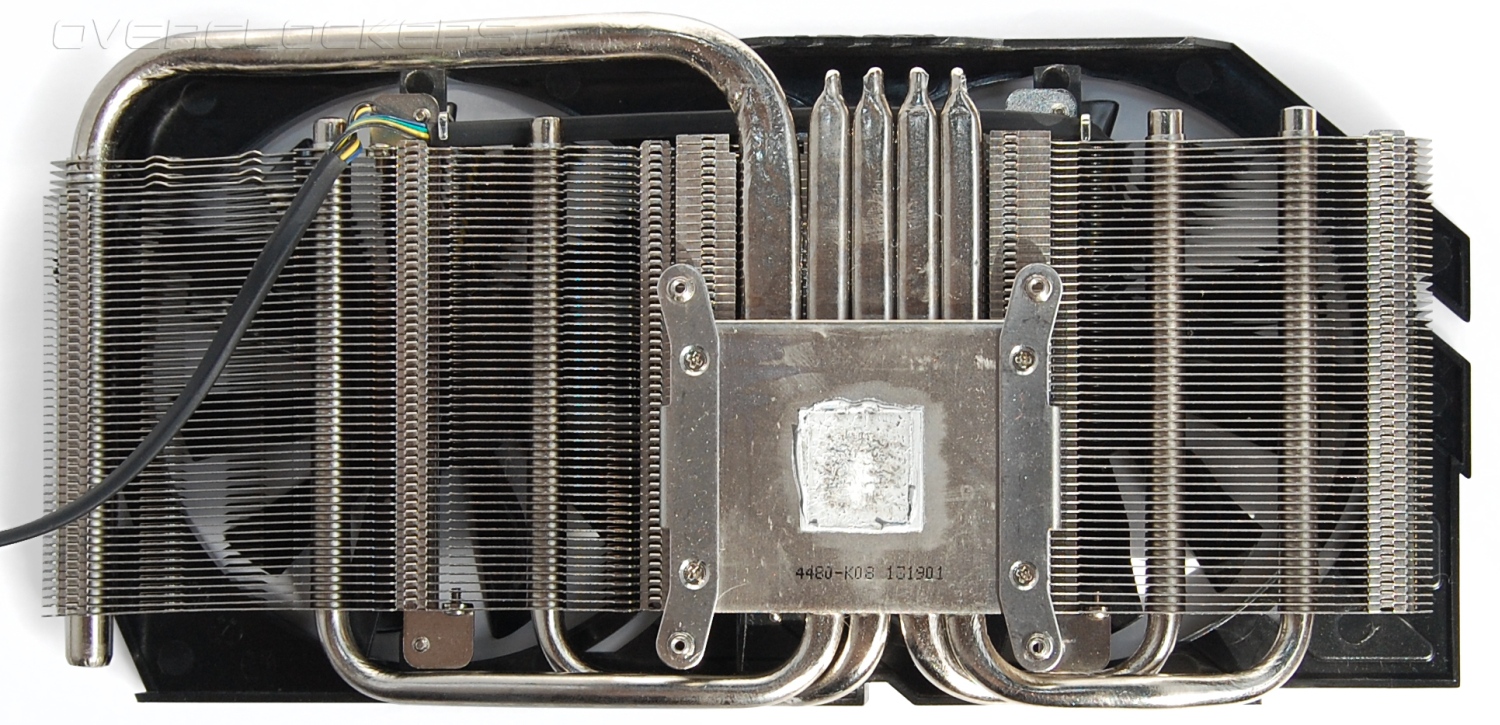

Настало время поближе взглянуть на систему охлаждения. Общая конструкция действительно напоминает охладитель последних Lightning — такой же массивный радиатор, только немного короче. Пять тепловых трубок, четыре из которых изогнуты в одну сторону, а пятая (более толстая) — в другую.

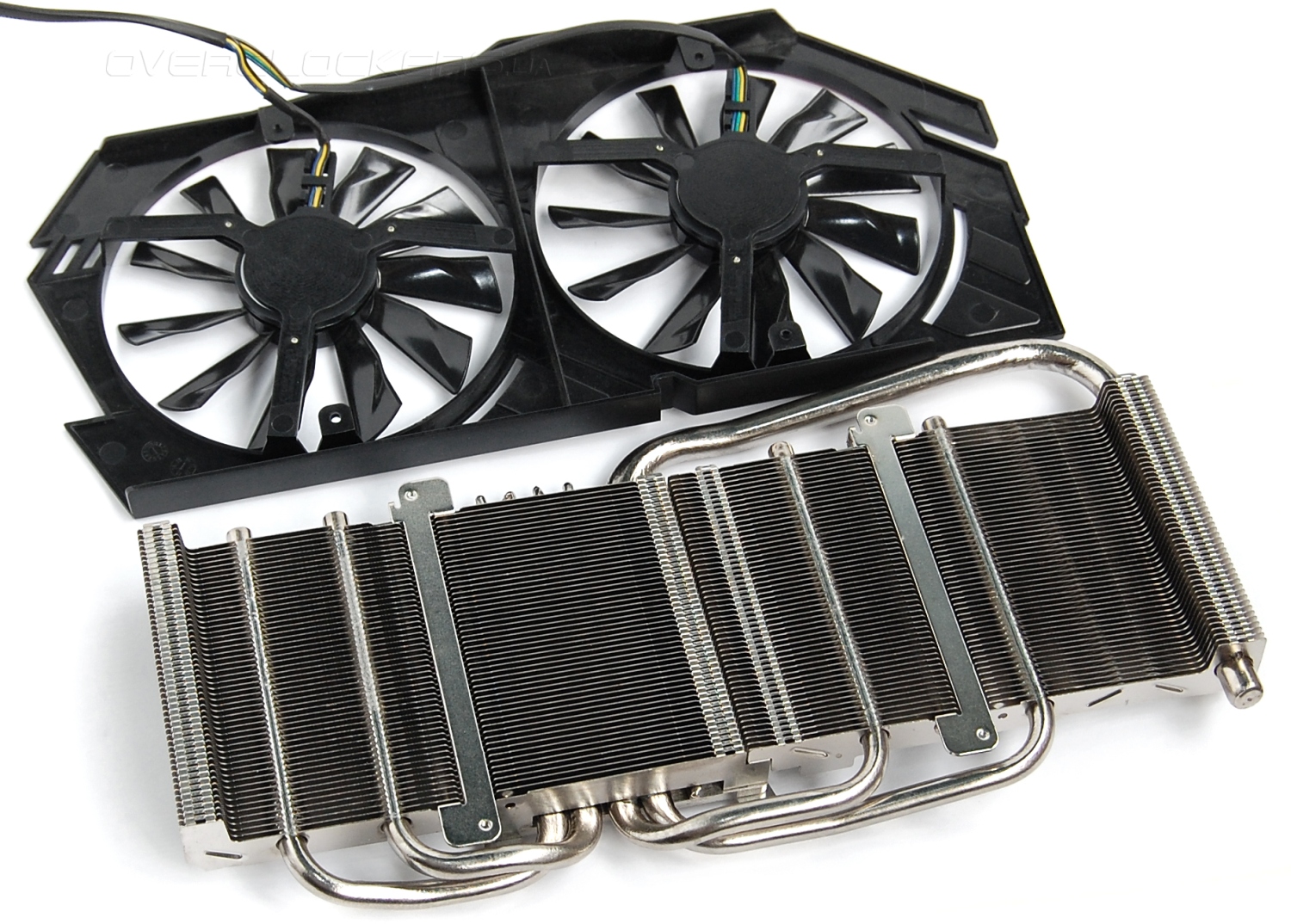

Вентиляторы теперь крепятся прямо на кожух. Последний выполнен из пластика, а не из металла, как ранее. Массивные рамки, к которым крепились вентиляторы, отошли в прошлое. Вместо них предусмотрены две тонкие пластины, на которые устанавливается кожух. То есть стало меньше элементов, создающих препятствие потоку воздуха.

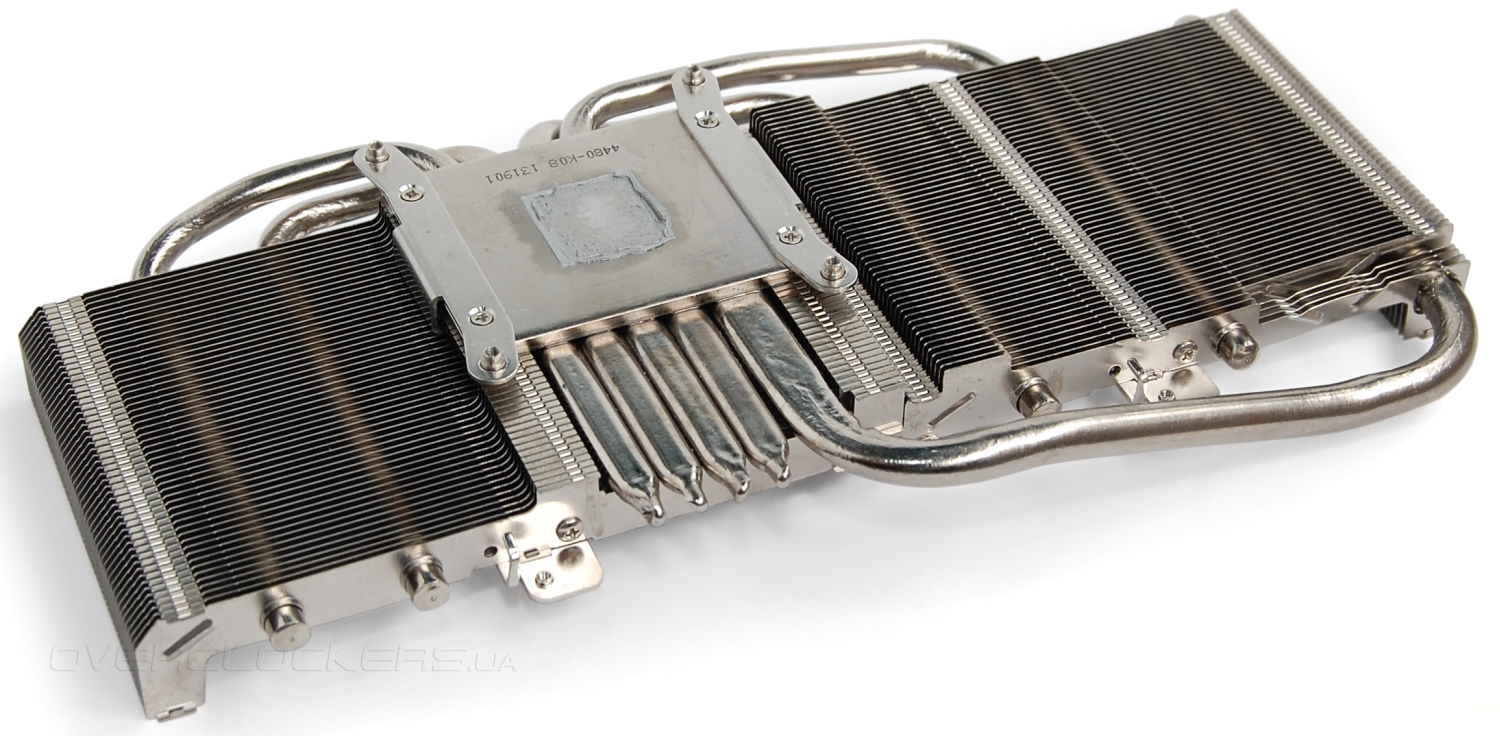

Вместо толстого основания с желобками под трубки имеем теперь более тонкую пластину, на которую напаяны приплюснутые трубки.

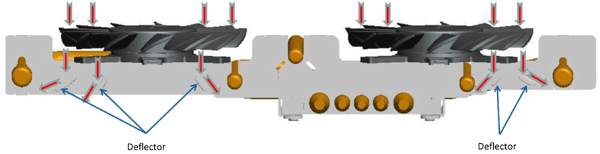

Небольшие косые прорези в радиаторе — это ниши, куда установлены дефлекторы, направляющие воздушный поток.

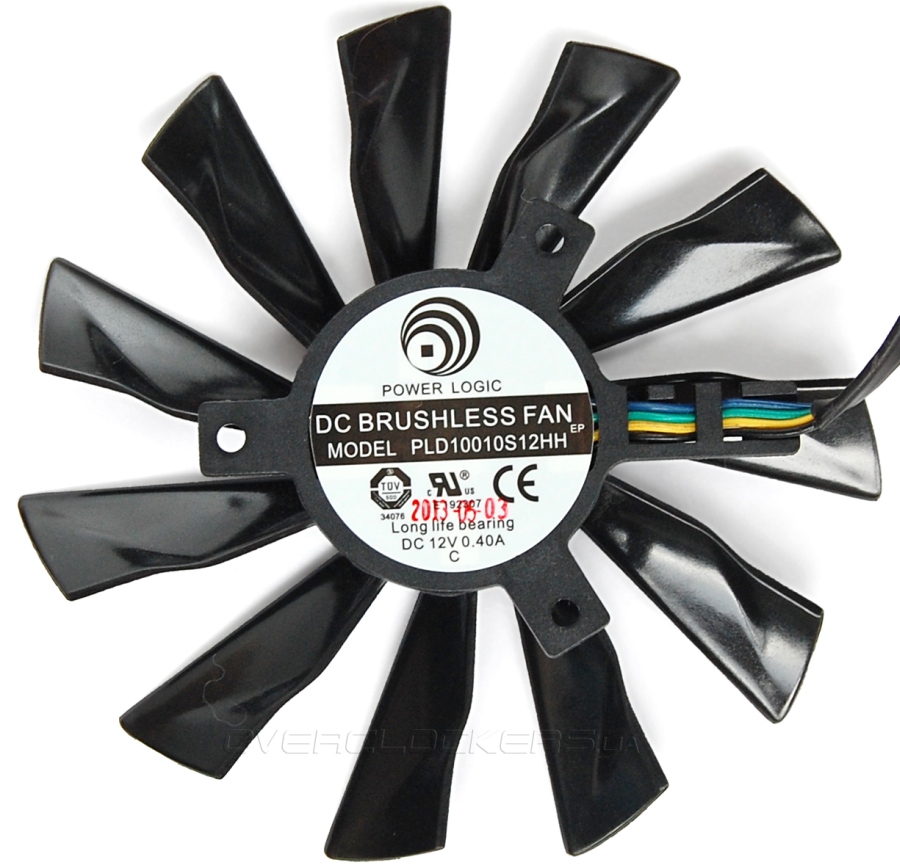

Обдувается радиатор парой вентиляторов Power Logic PLD10010S12H диаметром 100 мм. Лопасти имеют слегка изогнутые края, что является отличительной чертой всех вентиляторов MSI. Такая форма увеличивает площадь обдува. Есть и свои уникальные черты в сравнении с другими картами компании — лопасти немного уже, а ротор меньше.

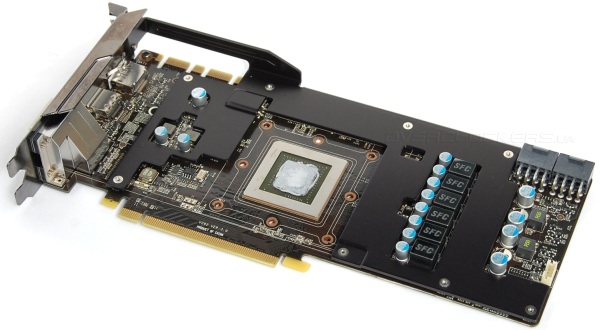

Плату накрывает металлическая пластина, которая отводит тепло от силовых компонентов и микросхем памяти. Эта же пластина придает жесткость, предотвращая изгиб текстолита.

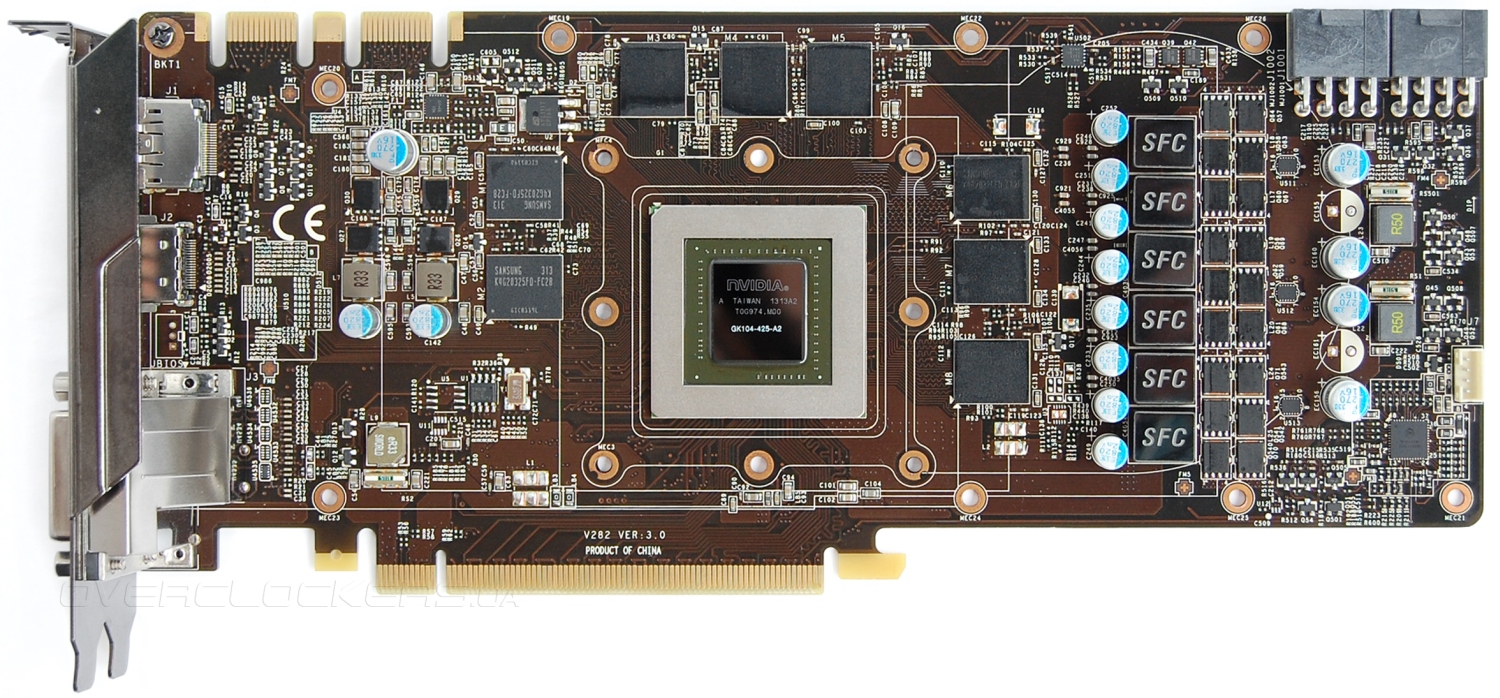

Дизайн PCB отличается и от GeForce GTX 780, и от GeForce GTX 680. Cреди MSI аналогов тоже нет. Перед нами плата абсолютно нового оригинального дизайна.

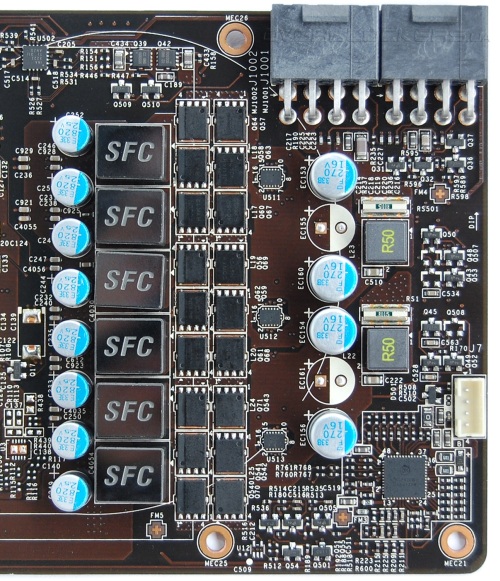

GPU запитан от шести фаз. Питание памяти двухфазное. Все компоненты отвечают стандарту MSI Military Class 4. Применены новые дроссели с гладкой, почти зеркальной, поверхностью корпуса — выглядят солидно.

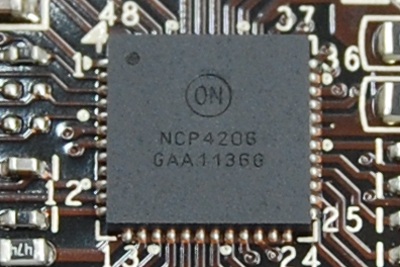

Контроллер питания процессора — ON Semiconductor NCP 4206.

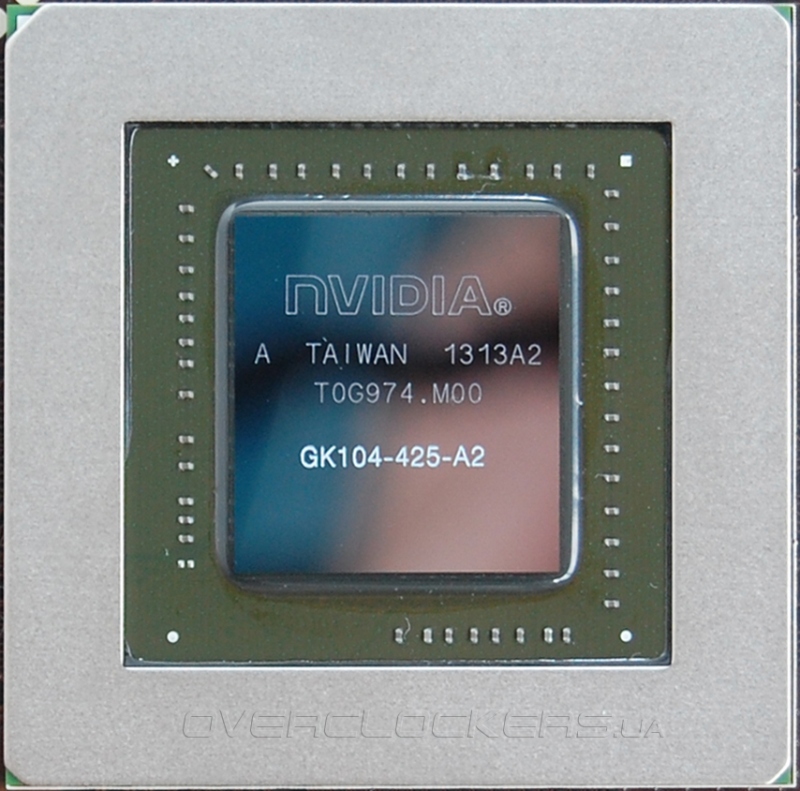

Полная маркировка обновленного процессора — GK104-425-A2.

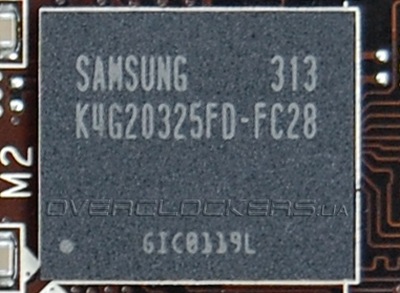

Два гигабайта памяти набраны восемью микросхемами Samsung K4G20325FD-FC28.
Частотных конфигураций у видеокарты несколько. Вообще нужно сказать, что общая концепция серии Gaming включает несколько аппаратно-программных элементов. С одной стороны речь идет о качественной технической реализации с использованием высококачественных компонентов и мощного охлаждения, с другой стороны — уникальные программные возможности. К последнему относится и весь спектр функциональности утилиты MSI Afterburner: мониторинг параметров, разгон, захват скриншотов и видео. На последнем маркетологи MSI особо акцентируют внимание, что вполне понятно, учитывая возросшую популярность «летсплеев». Многие игроки стремятся поделиться прохождением своих любимых игр. Так что захват игрового видео весьма актуален. При этом Afterburner распространяется бесплатно, в отличие от небезызвестной программы Fraps.
Для нас же более интересен другой программный аспект — новое уникальное приложение MSI Gaming App. Данная программа переключает видеокарту в один из трех рабочих режимов: Eco, Default, Game. Каждый из этих профилей предусматривает свои особые настройки частот, Boost и оборотов вентилятора. По умолчанию карта работает в режиме Default. Переключение в Eco сделает ее более тихой, но чуть упадет частота Boost. В режиме Game немного повысятся частоты и обороты, шум тоже возрастает.

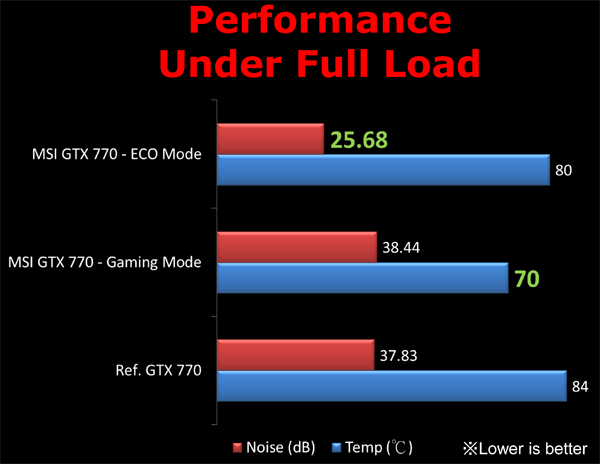

Сравнение тихого и производительных режимов с характеристиками референсного GeForce GTX 770 отображено на следующей иллюстрации.
MSI Gaming App имеет максимально простой и понятный интерфейс, призванный свести все процедуры к одному клику по соответствующей кнопке. Отличное приложение для людей, не разбирающихся в технических нюансах. Не надо ни во что вникать, щелкнули разок — сделали видеокарту тише или производительнее.

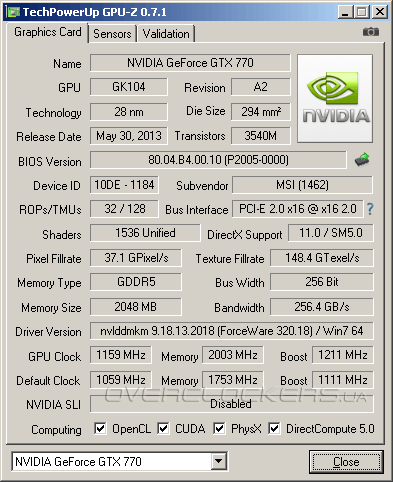

По умолчанию базовая частота равна 1059 МГц при Boost Clock 1111 МГц.
В режиме Game базовая повышается до 1098 МГц при Boost Clock 1150 МГц. Память во всех конфигурациях работает на предписанных 7010 МГц.
У нашего экземпляра ASIC Quality процессора равен 76,1%.

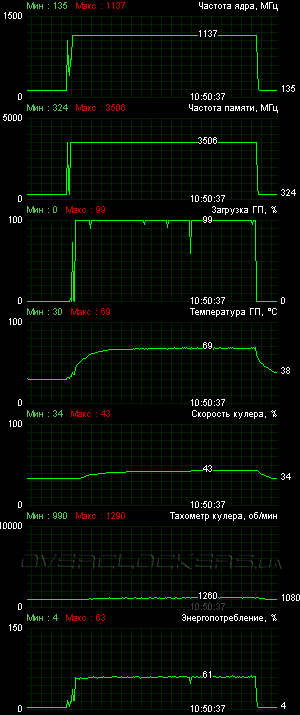

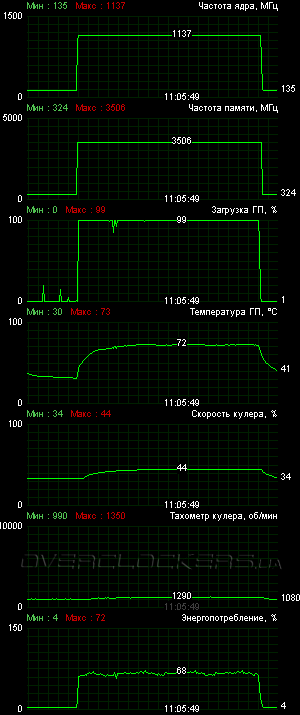

Реальные частоты оказались еще выше указанного Boost Clock. В конфигурации Default частота ядра все время держалась на уровне 1137 МГц. При этом 12-минутый тест в Crysis: Warhead (2560x1440 с максимальным сглаживанием) прогрел карту лишь до 69 °C. Скорость вентиляторов едва достигала 1290 об/мин. Unigine Valley benchmark прогрел карту до 73 °C при 1350 об/мин. Можно сказать, что шума нет вообще.
Дополним, что тестирование проводилось в открытом корпусе при 25 °C внутри помещения.

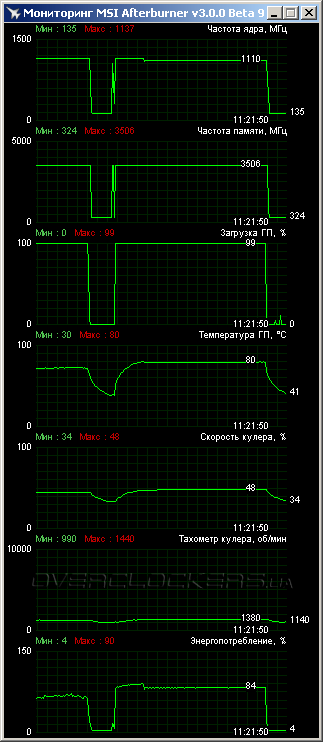

Стресс тест Burn-in (1920x1080, AA4x) утилиты MSI Kombustor прогрел карту до 80 °C. И вот тут мы наконец-то зафиксировали снижение рабочей частоты, хотя и совсем небольшое — до 1110 МГц.
В данном случае снижение частоты связано не с превышением лимита мощности, а с превышением порогового значения температуры в 79 °C, после чего частоты начинают уменьшаться для поддержания приемлемого теплового режима. По мощности вообще наблюдается значительный запас, особенно в простых игровых тестах — энергопотребление карты едва достигает 70% от заданного максимума.

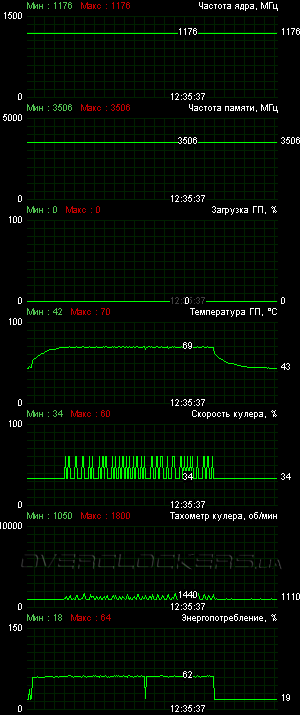

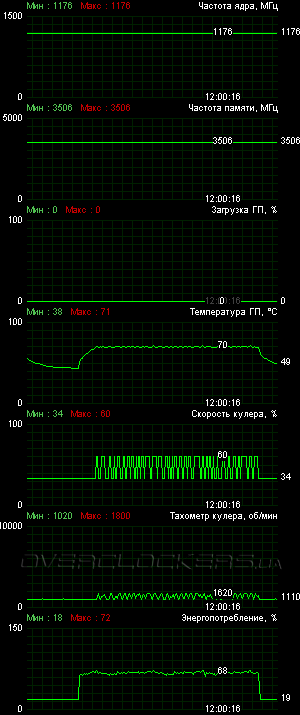

В режиме Gamer реальная частота ядра составила 1176 МГц. Результаты тестирования в Crysis: Warhead и Unigine Valley benchmark отображены ниже. Рабочие температуры в игровой нагрузке почти не изменились. Но повысились обороты. Скорость вентиляторов начала изменяться скачкообразно — от 1000 об/мин до 1800 об/мин в пике. Шум стал заметен, но никакого дискомфорта не доставлял.

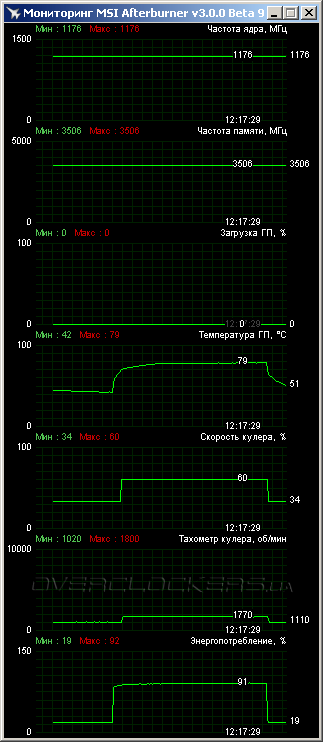

А вот при постоянной скорости 1800 об/мин видеокарта оказалась действительно шумноватой. Но ввести ее в такой режим смог только MSI Kombustor.
В режиме Eco реальная частота Boost понижается до 1124 МГц, а скорость вращения вентиляторов еще ниже, чем в Default. Собственноручно тестировать в этом режиме мы не стали, потому как и в простом с Default карта очень тихая. Для тестов производительности мы использовали «игровой» профиль. В некоторых приложениях проведены тесты и в Default, чтобы наглядно показать разницу между этими режимами.
Теперь о разгоне. Сразу скажем, что наиболее полная поддержка новых GeForce реализована в недавно вышедшем MSI Afteburner 3.0.0 beta 10. Мы во время тестирования использовали еще beta 9, в котором работали все функции кроме управления напряжением питания ядра. Впрочем, в данном случае у нас нестандартный продукт, и не ясно, поддерживает ли он изначально такие возможности. Повышение напряжения было доступно в EVGA Precision 4.2.0, но лишь на 12 мВ. У GTX 780 и GTX Titan, напомним, напряжение можно поднять на 38 мВ. Судя по мониторингу напряжения в том же EVGA Precision, это действительно работает. Вот только никакого практического выигрыша от такого софтвольтмода мы не получили. Выше 1228 МГц (частота Boost) видеокарта все равно не смогла работать стабильно. Результат, сразу скажем, не впечатляющий и далеко не лучший даже для GeForce GTX 680. Конечно, у нас были старые флагманы NVIDIA, которые и такой отметки не брали, но было много экземпляров, которые преодолевали 1254 МГц. Даже ASUS GTX680-2GD5, защищающий в нашем сравнении честь старой серии, в разгоне работал в диапазоне частот 1241–1254 МГц. Зато разгон памяти у MSI рекордный — 8002 МГц! Недостижимое для GeForce GTX 680 значение. Самые удачные представители старой серии с трудом брали 7200–7300 МГц, а некоторые GTX 680 и до 7000 МГц не дотягивали. Обеспечит ли такой разгон памяти преимущество над предшественником с большой частотой ядра? Это будет видно по итогам тестирования.

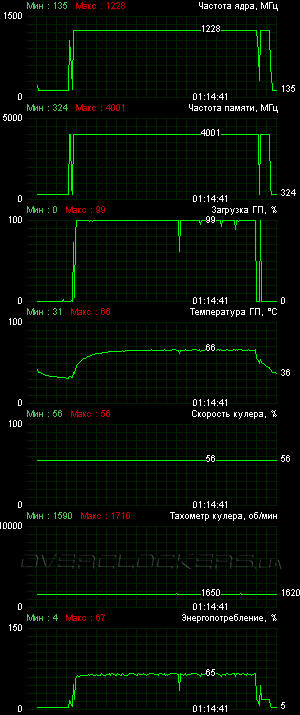

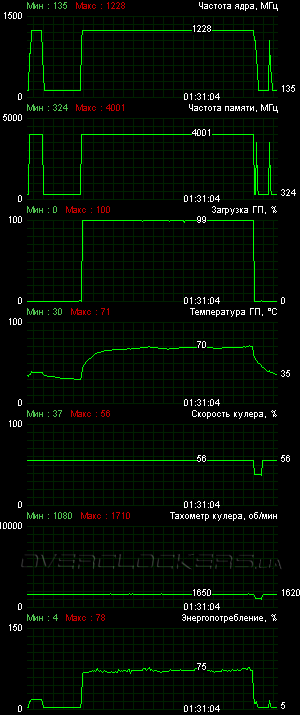

При разгоне мы зафиксировали скорость вентиляторов на постоянной отметке в 56% (примерно 1650–1700 об/мин).
Этого оказалось вполне достаточным для поддержания стабильности и рабочих температурах в пределах 66–71 °C.
А как же быть с отсутствующим референсом? Логично предположить, что алгоритм работы Boost примерно схож с GeForce GTX 680. А у предшественника во многих приложениях реальная частота превышала Boost Clock на один-два шага, хотя и были просадки ниже уровня 1059 МГц в тяжелых приложениях. Поскольку добиться плавающей частоты на нашем экземпляре MSI не получится, то мы понизили базовое значение до такого уровня (1029 МГц), чтобы реальная частота превысила Boost Clock на один шаг — это 1097 МГц. Результат отображен на нижнем скриншоте. Рабочие температуры там немного выше тех, что были на первых скриншотах, но лишь по причине того, что видеокарта уже тестировалось в более жестких температурных условиях.
