В условиях дефицита и завышенных цен на видеокарты, игрокам часто приходится идти на компромиссы и в рамках одной серии выбирать более доступные варианты. Такие модели зачастую оснащаются простоватым охлаждением и работают на стандартных частотах. Похожую видеокарту мы рассмотрим в данном обзоре. Это одна из самых доступных версий GeForce GTX 1060 6GB от Gigabyte. Видеокарта относится к линейке WindForce и оснащается двухвентиляторным кулером самой простой конструкции. Посмотрим, насколько эффективно такое охлаждение, и на какой разгон могут рассчитывать пользователи GeForce GTX 1060 WindForce OC 6G.
Gigabyte GV-N1060WF2OC-6GD
Видеокарта поставляется в небольшой коробке без дополнительных переходников и каких-то аксессуаров. Комплектуется только стандартным диском с программным обеспечением.
Данная модель выполнена в едином для Gigabyte визуальном стиле. Пластиковый кожух имеет узнаваемые очертания и несколько красных элементов.
Система охлаждения занимает два слота. На первый взгляд может показаться, что Gigabyte WindForce не отличается от видеокарт Gigabyte Gaming, но у вторых кулер более эффективной конструкции. И даже по размерам видеокарты Gigabyte Gaming больше. Рассматриваемая версия в длину 22 см.
Обратная сторона накрыта пластиной. Можно решить, что это полноценный бэкплейт, однако пластина из пластика. Так что данный элемент имеет только декоративное значение, повышая визуальный статус устройства. При внешнем осмотре ясно, что плата короткая, поэтому пластиковая пластина частично прикрывает и пустое пространство.
Сбоку выглядывает одна тепловая трубка. В углу есть разъем питания на восемь контактов. Никаких подсвечиваемых логотипов — это атрибут более дорогих видеокарт Gigabyte.

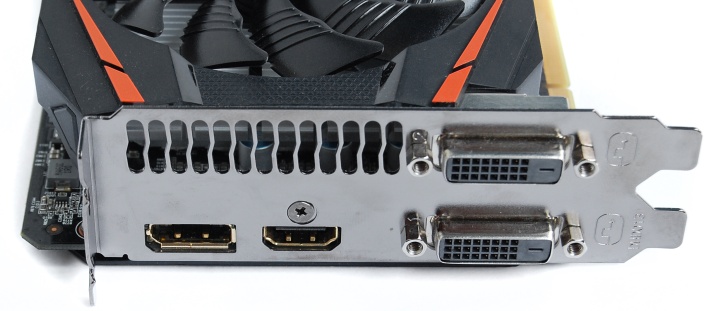

На задней панели четыре разъема для вывода изображения: DisplayPort, HDMI и два DVI-D.

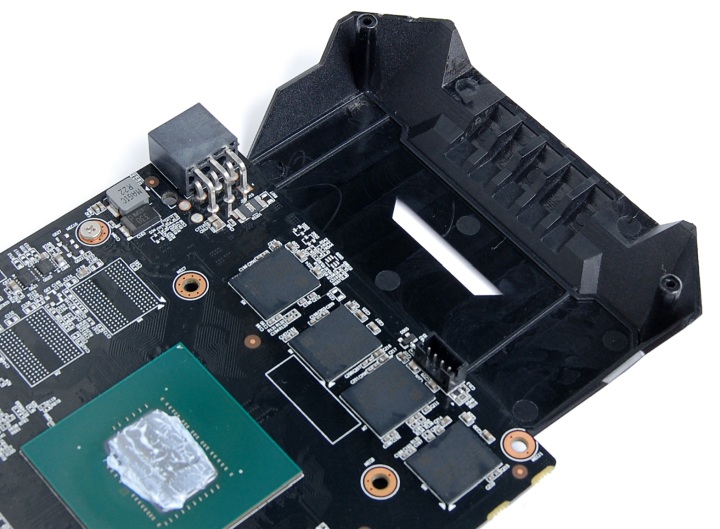

При разборе основным препятствием стала пластиковая пластина, накрывающая текстолит. Она образовывает изогнутый козырек над пустым местом и вставляется в специальные штыри на пластиковом кожухе вентиляторов. Все сидит довольно плотно, хотя винты и клей в конструкции не используются. При попытке разъединения корпус неприятно изгибался. Так что делать такую процедуру надо с большой осторожностью.
Сам кулер выглядит очень просто. Это цельный радиатор и одна тепловая трубка. Подобные конструкции часто используются на более простых видеокартах. При этом стоит помнить, что рефереренсные GeForce GTX 1060 оснащены охлаждением турбинного типа с одним вентилятором. Так что даже такой вариант имеет какие-то преимущества.
Тепловая трубка проходит через основание, напрямую контактируя с графическим чипом. По отпечатку видно, что она перекрывает примерно половину площади кристалла. Тепловая трубка изогнута так, что участвует в отводе тепла и от микросхем памяти. Один ее конец повторно проходит через основание, через боковой канал. B этой зоне находится термопрокладка для микросхем памяти. Другая термопрокладка памяти тоже частично лежит на трубке.
Для наглядности приведем изображение установленного на плату радиатора.
Сверху на радиатор прикручен кожух с парой вентиляторов Power Logic стандарта 80 мм (реальный размер крыльчатки чуть меньше).
Для элементов узла питания предусмотрен отдельный радиатор. Он небольшой, хотя даже у референсных карт в охлаждении VRM задействовано все массивное основание кулера.
Печатная плата весьма компактная. За основу взять референсный дизайн, но система питания стала сложнее.
Процессор запитан от четырех фаз, плюс одна фаза для питания чипов памяти. В референсных версиях Founders Edition реализована схема 3+1.

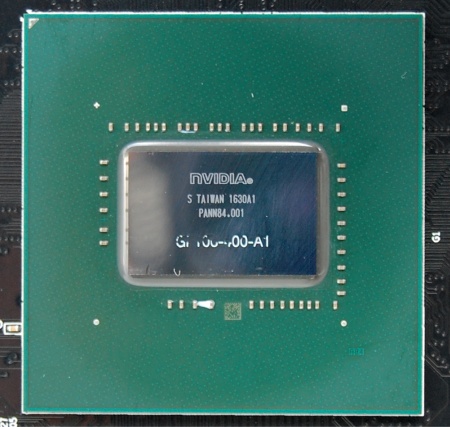

Полная маркировка процессора GP106-400-A1. Защитной рамки вокруг кристалла нет.

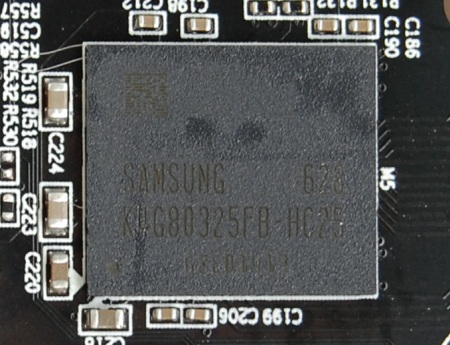

Видеокарта оперирует объемом памяти 6 ГБ, который набран шестью микросхемами Samsung K4G80325FB-HC25.

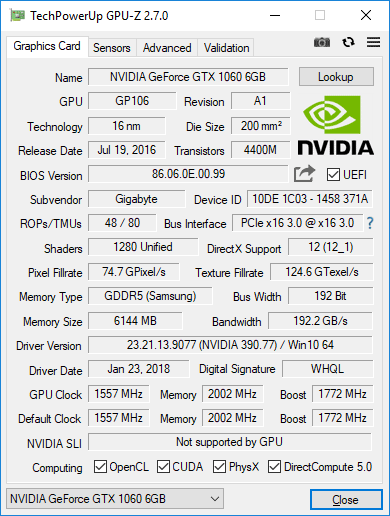

Gigabyte GeForce GTX 1060 WindForce OC 6G имеет небольшой заводской разгон. Базовая частота ядра составляет 1557 МГц вместо 1506 МГц, а Boost Clock 1772 МГц вместо 1708 МГц. На практике же частоты слабо отличаются от того, что демонстрируют Founders Edition в других обзорах. Поддерживается еще программный профиль с частотами 1582/1797 МГц, он активируется через приложение AORUS Graphics Engine.

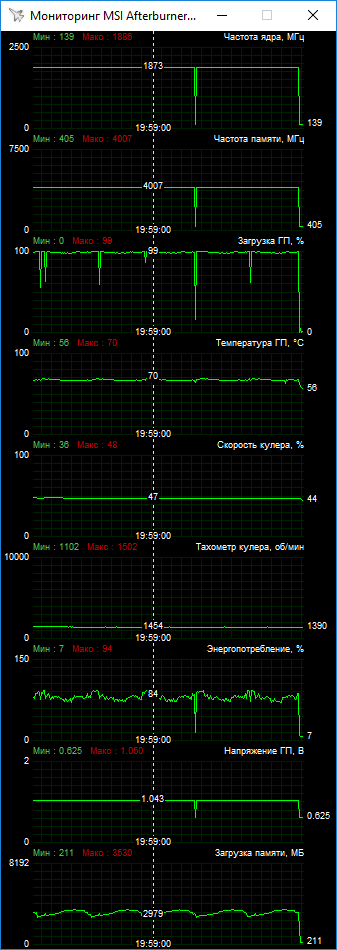

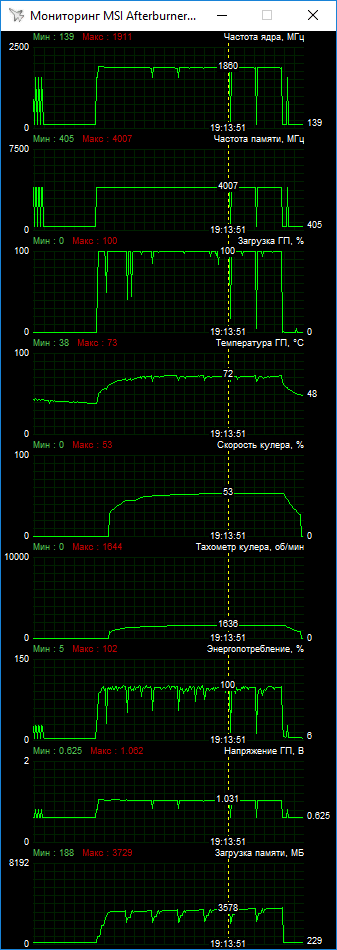

Тестирование проводилось на открытом стенде в помещении с температурой 22–23 °C. В таких условиях при игровой нагрузке ядро грелось до 72–73 °C, а вентиляторы раскручивались до 1500–1600 об/мин в пиковые моменты. Ниже это проиллюстрировано на скриншотах мониторинга данных во время прохождения тестов в Subnautica и Assassin's Creed Origins.
Частота GPU в большинстве игр держалась на уровне 1860 МГц, в отдельных приложениях была ближе к уровню 1873 МГц. Редкие пиковые значения вплоть до 1911 МГц. Зачастую для тестов обычной версии GeForce GTX 1060 мы ограничивали частоту Boost значением 1860 МГц, а тут имеем схожий уровень частот изначально. Чтобы подогнать Gigabyte под возможности обычных карт, мы лишь снижали базовое значение лишь на 20 МГц, что в данном случае давало средний уровень частот Boost около 1848 МГц.
Переходим к разгону. Данный экземпляр удалось ускорить до 1687 МГц при пиковом Boost до 2050 МГц.

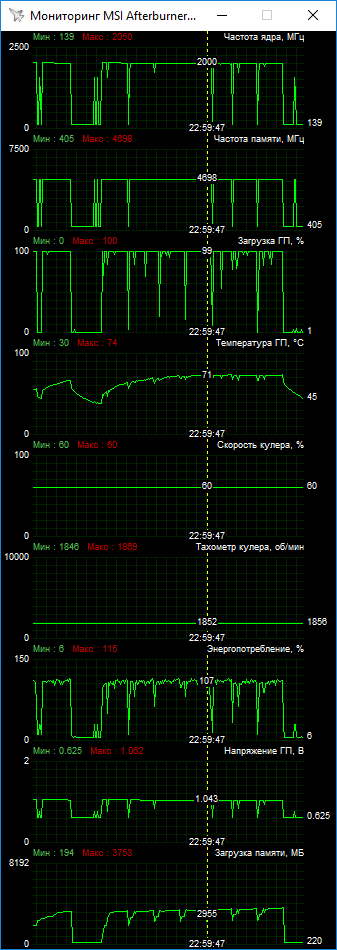

Реальные частоты Boost были на уровне 2000 МГц. Это слабоватый результат среди протестированных ранее GeForce GTX 1060, лучшие версии показывали разгон до 2100 МГц. А вот разгон памяти не сильно отличается от топовых вариантов, мы достигли эффективной частоты 9396 МГц.
Для стабилизации на повышенных частотах было улучшено охлаждение. Скорость вентиляторов зафиксирована на 60%, что эквивалентно 1850 об/мин. При этом пиковый уровень температур сохранился на отметке в 73–74 °C. То есть при небольшом росте частот понадобилось определенное ускорение, чтобы сохранить начальные температурные характеристики. Это вроде бы неплохие результаты, но они достигнуты на открытом стенде. Охлаждение простовато, у него нет потенциала для сохранения низких температурно-шумовых характеристик в тяжелых эксплуатационных условиях. Имея небольшой опыт использования данной видеокарты внутри корпуса, нужно сказать, что она может работать при 1800 об/мин и в номинале. А разгон может потребовать повышения скорости свыше 2000 об/мин.
Если говорить о шуме, то тут трудно дать точную оценку. Наш экземпляр имеет срок эксплуатации почти год, и один из его вентиляторов издает неприятный треск даже при невысоких скоростях. Это поднимает общий вопрос о долговечности вентиляторов на дешевых видеокартах Gigabyte. С другой стороны, по одному экземпляру нельзя делать глобальные выводы.
