Компания NVIDIA продолжает безраздельно властвовать в сегменте топовых графических решений. Недавно вышедшая видеокарта GeForce GTX 1080 Ti покорила новую вершину игровой производительности. Нереференсные версии могут предложить еще больше за счет повышенных частот и мощного охлаждения, которое позволяет реализовать разгонный потенциал. В данной статье рассмотрена именно такая модель GeForce GTX 1080 Ti, принадлежащая к линейке продуктов Gaming от MSI. Без лишних слов и долгих вступлений приступим к обзору.
MSI GeForce GTX 1080 Ti Gaming X 11G
Видеокарта поставляется в крупной коробке, которая выполнена в едином для продуктов Gaming дизайне. В комплект поставки входит переходник питания PCI-E 6-pin/8-pin и диск с программным обеспечением.
Внешне видеокарта напоминает другие модели MSI Gaming благодаря единому дизайну пластикового кожуха на кулере. Корпус сочетает черные и красные элементы. По-прежнему используется два вентилятора крупного размера.
GeForce GTX 1080 Ti Gaming X крупнее предшественников. Это первый видеоадаптер MSI, который фактически занимает три слота расширения. Ранее все Gaming укладывались в габариты двух слотов расширения. Длина карты 29 см.
На боковой грани корпуса большая надпись GeForce GTX и логотип в форме дракона.
Все топовые компьютерные изделия сейчас оснащаются подсветкой. Присутствует она и в данной видеокарте. Подсвечивается боковой логотип-дракон и красные зубцы на корпусе. Ниже иллюстрация с официального сайта.
Задняя сторона видеокарты защищена металлической пластиной с перфорированной зоной в районе чипа, чтобы не мешать конвекции горячего воздуха.
В углу расположено два разъема питания на восемь контактов. Конфигурация нестандартная. Если блок питания не имеет такого набора кабелей, поможет комплектный переходник.
Набор разъемов для вывода изображения отличается от стандартного: два HDMI, два DisplayPort и один DVI, от которого отказались в референсной версии.
Взглянем ближе на систему охлаждения. При внешнем осмотре сбоку можно было заметить ребро жесткости. Оно является частью крупной пластины, которая накрывает микросхемы памяти.
У системы питания нет отдельного радиатора. Тепло от транзисторов отводится главным радиатором, для этого есть специальная контактная площадка. Отметим еще, что дроссели накрыты длинной упругой подушечкой, которая может играть роль термоинтерфейса, хотя и упирается в ребра пластин, а не в плоскую поверхность.
Конструкция основного радиатор изменилась. Он больше напоминает охладитель в серии видеокарт MSI Duke, только еще больше. Похожая конструкция используется и в топовых ASUS Strix.
Тепло от графического чипа отводится через большую пластину. Задействовано пять тепловых трубок, причем одна из них рекордного диаметра 10 мм. Радиатор набран из массива тонких пластин, состоит из двух секций. И как уже было сказано выше, боковая секция имеет зону контакта с силовыми элементами VRM.
С лицевой стороны радиатора тянутся две тонкие планки, к которым прикручивается кожух с вентиляторами. Такое крепление создает минимальное сопротивление воздушному потоку.
Вентиляторы крупного диаметра 100 мм и выполнены по технологии Torx 2.0. Особое расположение лопастей и их изгиб обеспечивают повышенную мощность воздушного потока и лучшее его рассеивание, что хорошо для продува массивного радиатора.
Печатная плата нестандартного дизайна с усиленным питанием. Используются высококачественные электронные компоненты Military Class 4.
Графический чип запитан от восьми фаз, память GDDR5X от двух фаз.
Процессор GP102-350-K1-A1 оперирует 3584 потоковыми процессорами CUDA.
Память объемом в 11 ГБ набрана таким же количеством микросхем GDDR5X от Micron (маркировка 6ZA77 D9VRL).
Рабочие частоты выше рекомендованных. Базовая частота 1544 МГц при Boost Clock 1658 МГц вместо 1480/1582 МГц у референса. Эффективная частота обмена данных у памяти на уровне 11 ГГц.
Реальный Boost выше заявленного среднего значения. Например, в Deus Ex: Mankind Divided при разрешении 4K частота ядра держалась в пределах 1911–1898 МГц, а в Tom Clancy's The Division на уровне 1873–1886 МГц в том же формате 4K. Кратковременные пиковые значения до 1949 МГц.
При тестировании на открытом стенде в помещении с температурой 24–25 °C видеокарта грелась до 70 °C. Вентиляторы раскручивались до 1400 об/мин, создавая минимальный шум.
Видеокарта поддерживает несколько рабочих режимов. Начальные установки соответствуют профилю Gaming Mode. Есть еще профиль OC Mode с более высокими частотами ядра 1569/1683 МГц и Silent Mode, в котором частоты снижаются до рекомендованного уровня. Переключение осуществляется через приложение MSI Gaming App.
Эта программа позволяет управлять и другими параметрами видеокарты. Так, MSI Gaming полностью останавливает вентиляторы в простое при низкой температуре, но эту функцию в случае необходимости можно отключить.
Было проведено дополнительное тестирование в OC Mode. Повышение частот минимальное, например, в The Division это 1886–1911 МГц.
Разогнать видеокарту удалось до 1659 МГц по базовой частоте при пиковом Boost до 2076 МГц. Память стабильно заработала на 12 ГГц.
В играх Boost держался в рамках 2025–2050 МГц. И это лучшие показатели среди протестированных ранее GeForce GTX 1080 Ti. Референсная версия показывала частоты около 2 ГГц и ниже, а у ASUS ROG Strix частоты Boost держались в рамках 2012–2025 МГц.
Реализовать разгонный потенциал удалось при умеренном шуме с фиксацией скорости вентиляторов на уровне 1700 об/мин. Более значительно повышение частот приводило к нестабильной работе.
Характеристики тестируемых видеокарт
Сравним MSI Gaming X с рефересными видеокартами GeForce GTX 1080 Ti и GeForce GTX 1080 из недавнего обзора.
| Видеоадаптер | MSI GTX 1080 Ti Gaming X | GeForce GTX 1080 Ti | GeForce GTX 1080 |
|---|---|---|---|
| Ядро | GP102 | GP102 | GP104 |
| Количество транзисторов, млн. шт | 12000 | 12000 | 7200 |
| Техпроцесс, нм | 16 | 16 | 16 |
| Площадь ядра, кв. мм | 471 | 471 | 314 |
| Количество потоковых процессоров | 3584 | 3584 | 2560 |
| Количество текстурных блоков | 224 | 224 | 160 |
| Количество блоков рендеринга | 88 | 88 | 64 |
| Частота ядра, МГц | 1544–1709 | 1480–1582 | 1607–1733 |
| Шина памяти, бит | 352 | 352 | 256 |
| Тип памяти | GDDR5X | GDDR5X | GDDR5X |
| Частота памяти, МГц | 11008 | 11008 | 10010 |
| Объём памяти, МБ | 11264 | 11264 | 8192 |
| Поддерживаемая версия DirectX | 12.1 | 12.1 | 12.1 |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Мощность, Вт | н/д | 250 | 180 |
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-6950X (3,0@4,1 ГГц);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- материнская плата: MSI X99S MPower (Intel X99);
- память: G.Skill F4-3200C14Q-32GTZ (4x8 ГБ, DDR4-3200, CL14-14-14-35);
- системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
- дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 10 Pro x64;
- драйвер MSI Gaming X: NVIDIA GeForce 382.33.
- драйвер других видеокарт: NVIDIA GeForce 381.65.
Тестирование проводилось в разрешениях 2560x1440 и 3840x2160 по описанной ранее методике.
Результаты тестирования

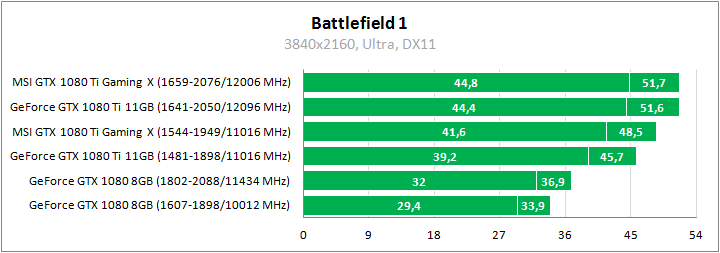

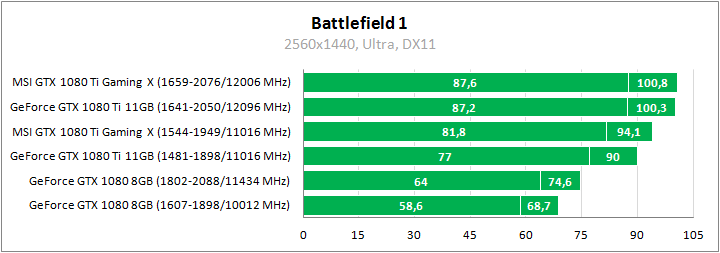

Battlefield 1
У GeForce GTX 1080 Ti преимущество над GeForce GTX 1080 в Battlefield 1 на уровне 32–34%. MSI Gaming быстрее еще на 6%, прирост от разгона до 7%. В разогнанном состоянии MSI обеспечивает около 50 fps в тяжелой тестовой сцене, но в большинстве игровых ситуаций производительность будет выше.

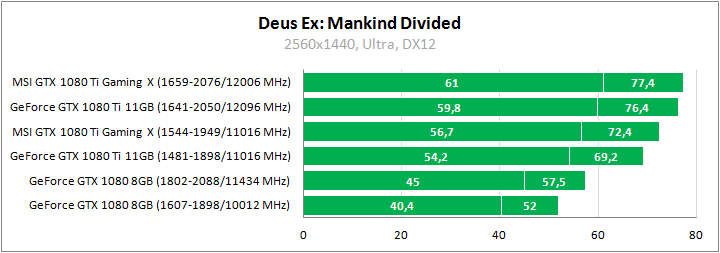

Deus Ex: Mankind Divided
Разница между старшим и младшим видеоадаптерами серии GTX 1080 в Mankind Divided до 35%. MSI Gaming быстрее референсного товарища на 5–6%, разгон обеспечивает ускорение еще на 7%.

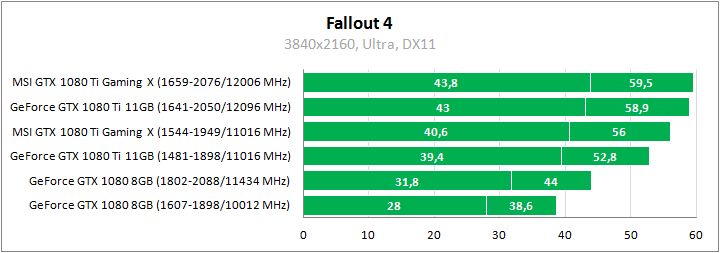

Fallout 4
В Fallout 4 видеоадаптеры GeForce GTX 1080 Ti обеспечивают великолепные показатели в формате 2560x1440 и хороший fps в 3840x2160. MSI демонстрирует небольшое превосходство над референсным товарищем в номинале и в разгоне.

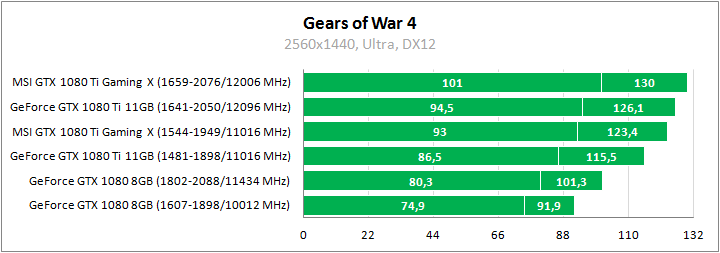

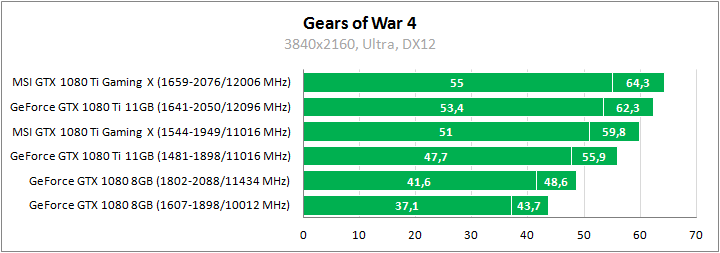

Gears of War 4
В Gears of War 4 наблюдается серьезное преимущество MSI Gaming относительно референса, что может быть связано с более новым видеодрайвером. И после разгона разница между двумя вариантами GeForce GTX 1080 Ti заметнее, чем в других приложениях. Рассматриваемый видеоадаптер изначально показывает около 60 fps в режиме 4K, а разгон только улучшает показатели.

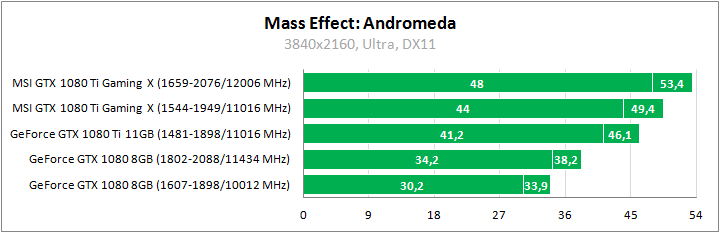

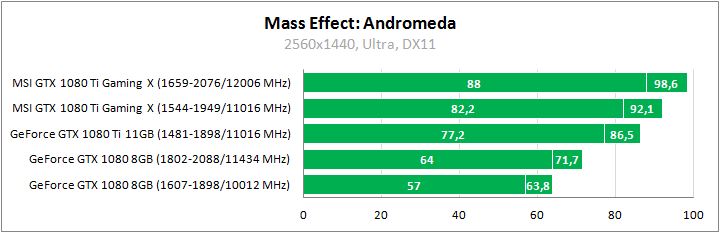

Mass Effect: Andromeda
Разница в производительности между GeForce GTX 1080 Ti и GeForce GTX 1080 на уровне 35% в более низком разрешении и 36% в максимальном разрешении. И если младший видеоадаптер позволяет играть только в 2560x1440, то старшему по плечу режим 4K при частоте кадров 46–53 fps.

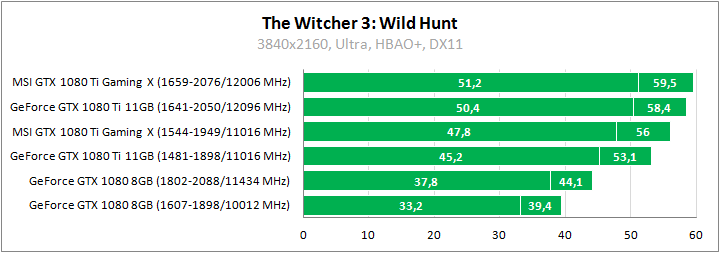

The Witcher 3: Wild Hunt
в Witcher 3 пользователи GeForce GTX 1080 могут рассчитывать на разрешение 2560x1440, а Ti-версия вновь позволяет играть в 4K. Разница между ними около 30% в меньшем разрешении и 35% в максимальном. MSI быстрее референсного товарища на 6%, разгон обеспечивает ускорение в 6–7%.

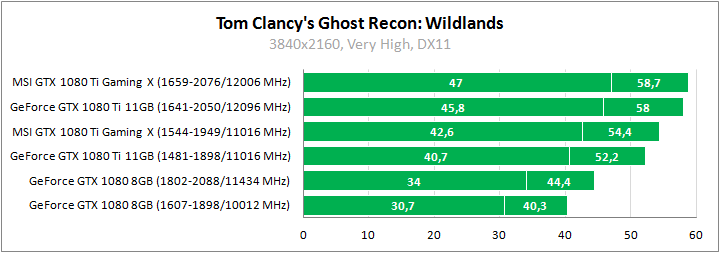

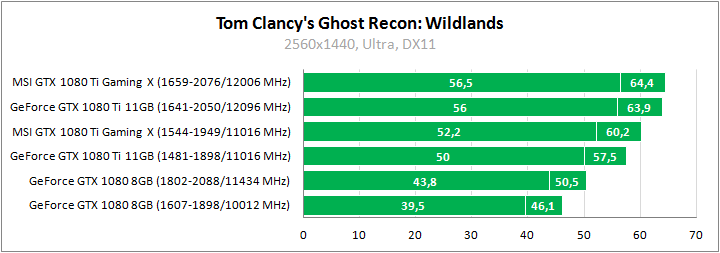

Tom Clancy's Ghost Recon: Wildlands
В меньшем разрешении разница между младшим и старшим GeForce на уровне 25%, в 4K разрыв более 30%. MSI быстрее референса на 5%, разгон обеспечивает ускорение 7–10%.
Подробнее о производительности в Ghost Recon: Wildlands на младших видеокартах в отдельной статье.

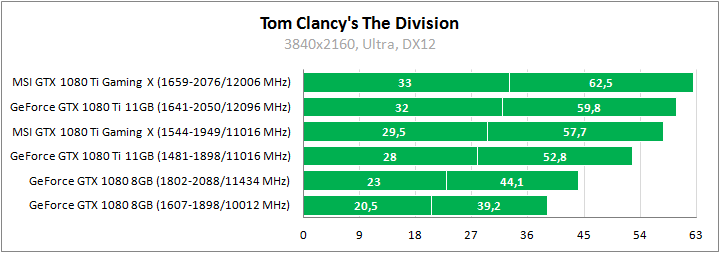

Tom Clancy's The Division
В The Division мы снова видим хороший отрыв MSI Gaming от референсного товарища. Причина такого ускорение не только в более высоких частотах, мог помочь и новый драйвер у MSI. В итоге при сравнении разогнанных GeForce GTX 1080 Ti разница 3-5% в пользу Gaming.

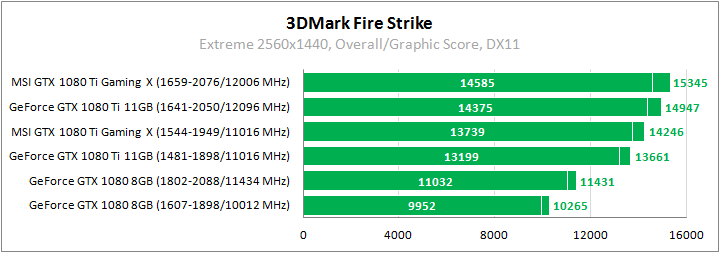

3DMark Fire Strike
Видеоадаптер MSI быстрее обычного GeForce GTX 1080 Ti на 4–5%, разгон обеспечивает ускорение до 8%.

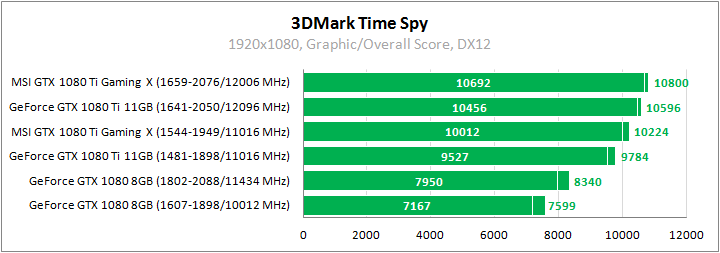

3DMark Time Spy
MSI на 5% быстрее обычного GeForce GTX 1080 Ti и на 26% быстрее GeForce GTX 1080 в разгоне. Gaming от повышения своих частот получает ускорение в 7%.
Рабочие режимы MSI GeForce GTX 1080 Ti Gaming X 11G
В качестве дополнения к основным результатам приведем результаты тестирования видеоадаптера MSI при разных частотных профилях (Gaming Mode и OC Mode).
| Deus Ex: Mankind Divided, 3840x2160 Very High | Gears of War 4, 3840x2160 Ultra | Tom Clancy's The Division, 3840x2160 Ultra | 3DMark Time Spy (GPU Score) | |
|---|---|---|---|---|
| GeForce GTX 1080 Ti | 41,5 | 55,9 | 52,8 | 9527 |
| MSI GTX 1080 Ti Gaming Mode | 44,1 | 59,8 | 57,7 | 10012 |
| MSI GTX 1080 Ti OC Mode | 44,5 | 60,2 | 58,2 | 10075 |
Тут все предсказуемо: минимальная разница в результатах между режимами MSI Gaming X, что соответствует минимальной разнице в рабочих частотах.
Выводы
Видеокарта MSI GeForce GTX 1080 Ti Gaming X 11G предлагает максимальную игровую производительность при качественном охлаждении. Обновленный кулер Twin Frozr VI с большим радиатором и парой крупных вентилятором обеспечивает эффективное охлаждение всех компонентов при низком уровне шума. Это сочетается с заводским разгоном и повышенным быстродействием. Еще больше можно получить при разгоне. И хотя сам разгон у всех GeForce GTX 1080 Ti примерно на одном уровне, на MSI он реализуем с сохранением приемлемого уровня шума, в то время как разгон референсных версий без замены кулера-турбины не имеет практического смысла. Видеокарта MSI показала лучшие результаты по разгону GPU, хотя это минимальный выигрыш относительно других версий и преимущество в пару процентов не является критическим. Но такие показатели укрепляют топовый статус видеокарты. Это одна из лучших версий GeForce GTX 1080 Ti, которая устроит самого требовательного игрока, желающего получить не только максимальную производительность, но и максимальный комфорт в эксплуатации.
