MSI GTX 960 Gaming 2G
Начнем с осмотра упаковки карты MSI. Коробка средних размеров. Оформление типичное для продукции линейки Gaming.
Комплектация следующая:
- переходник DVI/D-Sub;
- диск с программным обеспечением;
- инструкция.

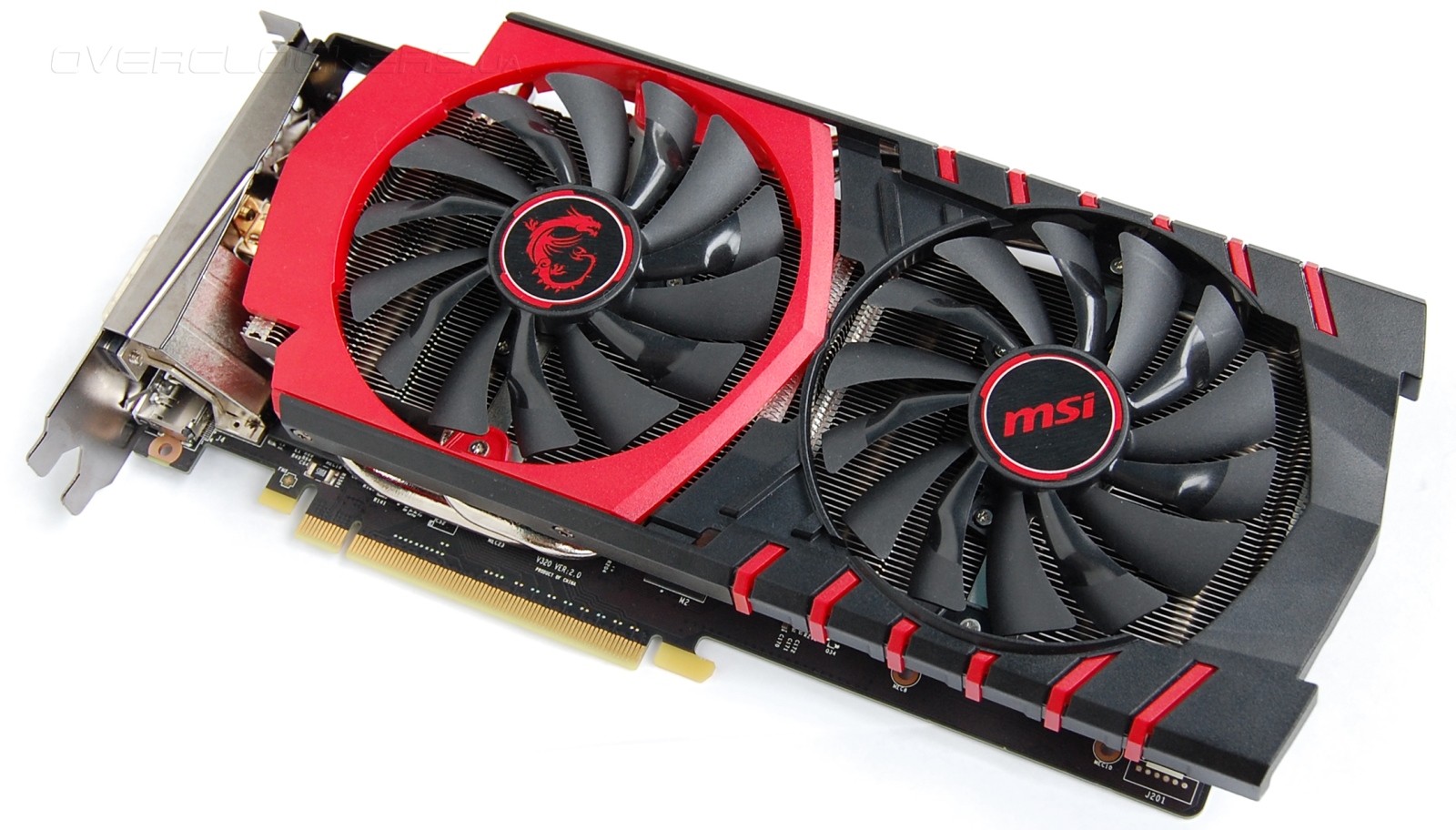

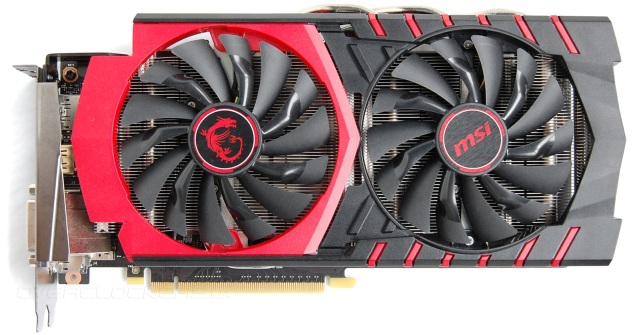

Полная длина с учетом кулера достигает 27 сантиметров.
Сбоку из-под кулера выглядывают тепловые трубки. Вдоль боковой грани платы тянется ребро жесткости.
На боковом изгибе кожуха имеется небольшое изображение дракона с подсветкой.

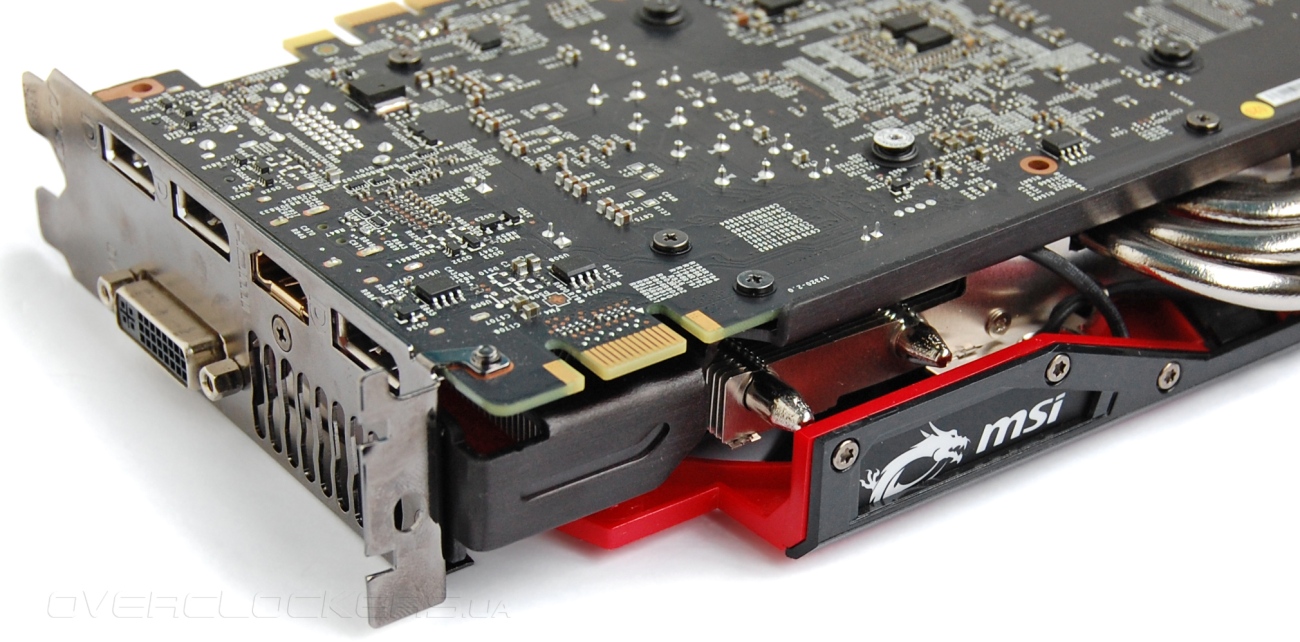

На задней панели находятся три разъема DisplayPort, один HDMI и DVI.

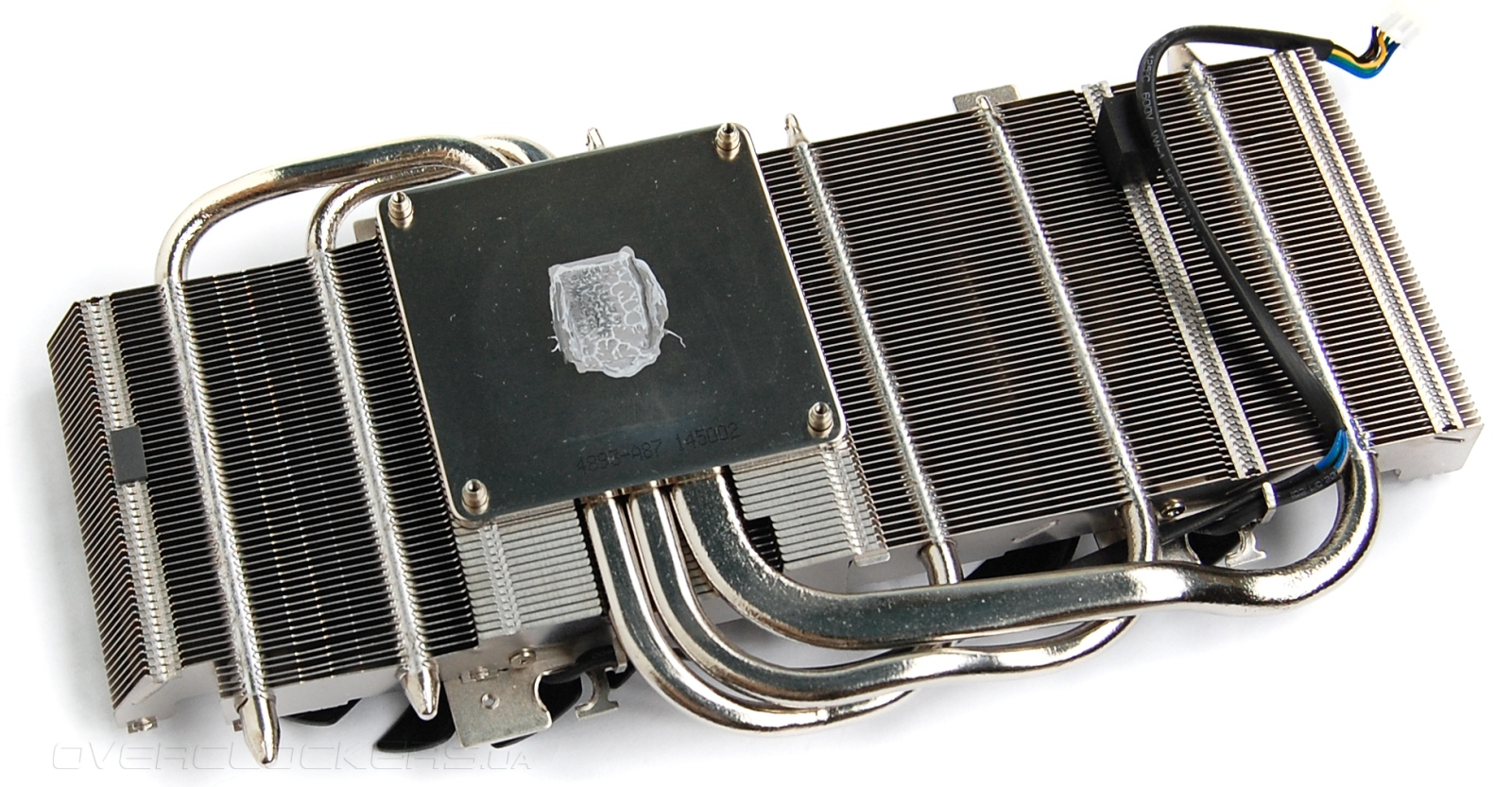

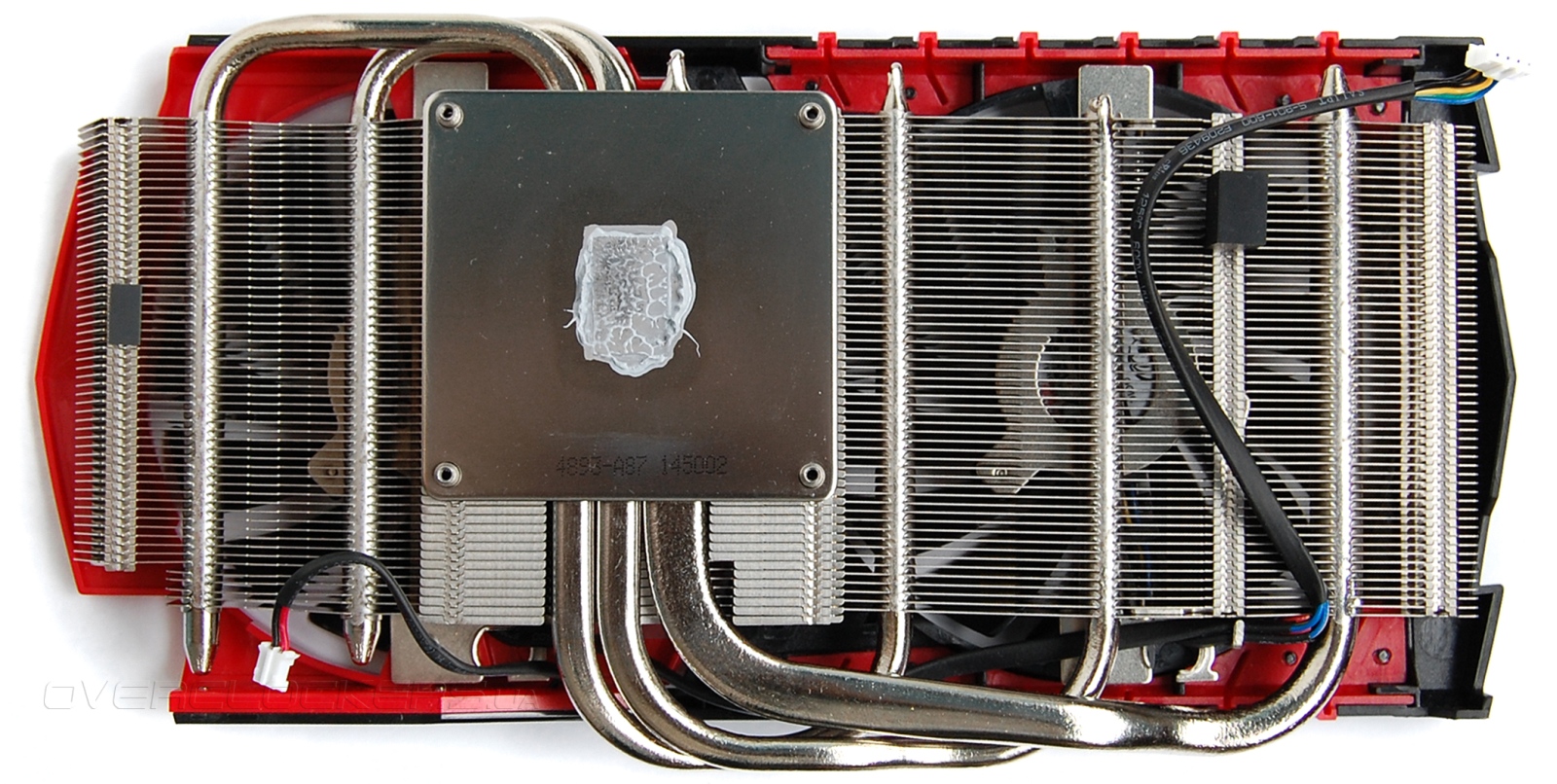

Конструкция системы охлаждения наследует старшие видеокарты, в том числе MSI GTX 980 Gaming 4G, а именно крупное основание и большой радиатор из алюминиевых пластин.
Количество тепловых трубок уменьшено до трех. Две из них стандартного диаметра 6 мм, одна — 8 мм.

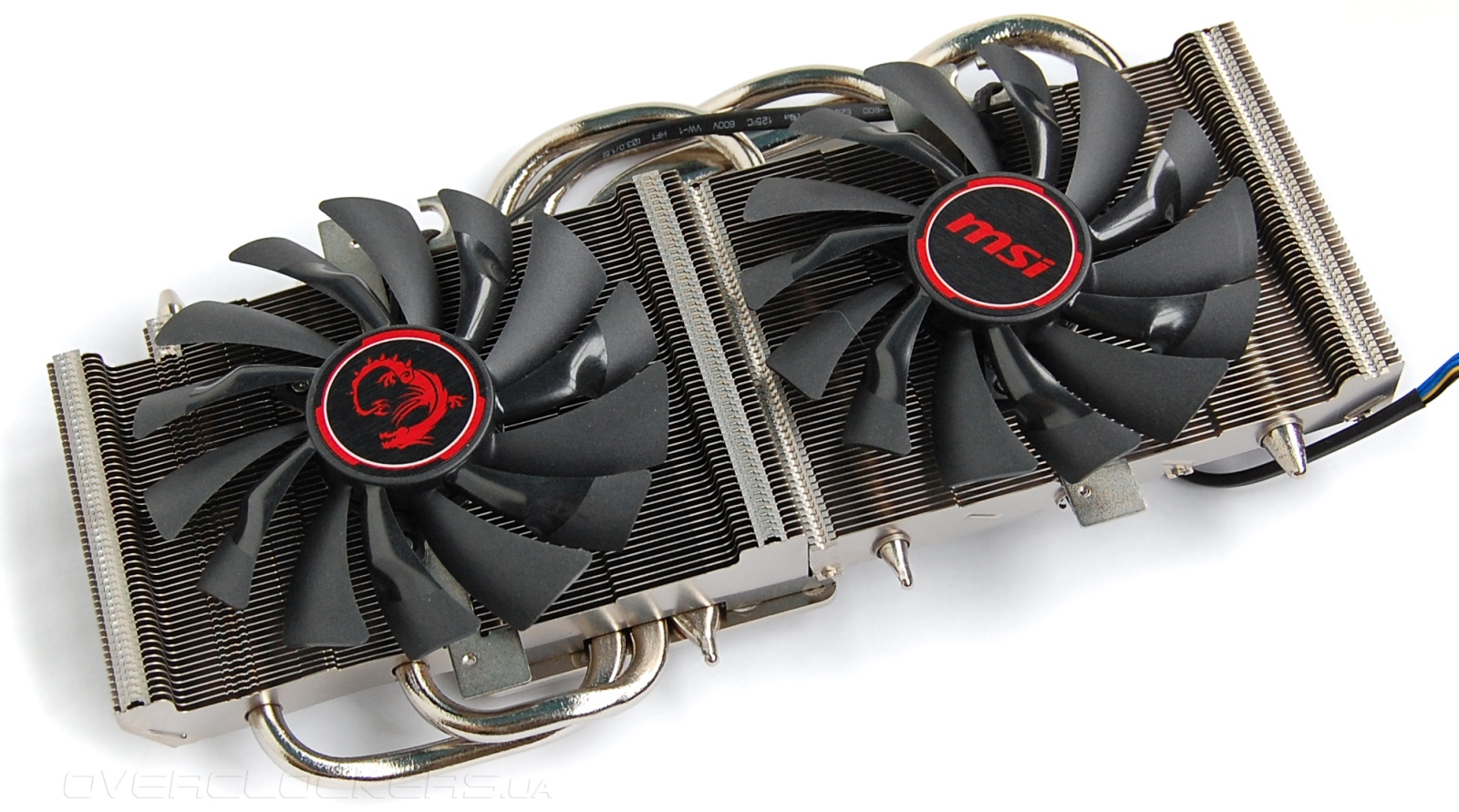

Вентиляторы прикручиваются к тонким монтажным планкам на радиаторе, которые создают минимальное сопротивление воздушному потоку. Диаметр вентиляторов составляет 100 мм. Крыльчатка выполнена по технологии Torx Fan с уникальной формой лопастей. Они сгруппированы по двое, где верхняя лопасть резко изогнутой формы, а нижняя обычного дизайна. Такое сочетание позволяет создать более мощный и рассеянный воздушный поток, что улучшает продуваемость всего радиатора.

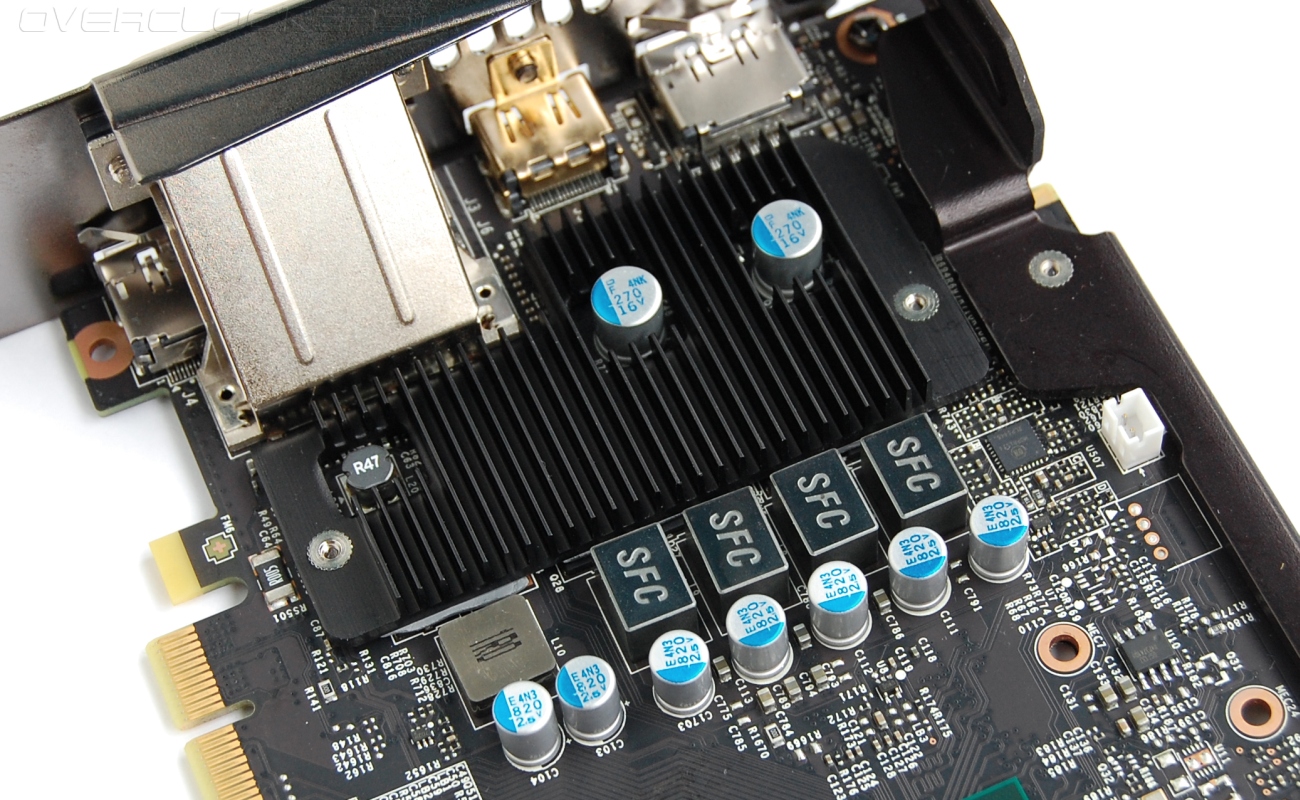

Силовые элементы узла питания накрыты ребристым радиатором. Для микросхем памяти радиатора не предусмотрено.

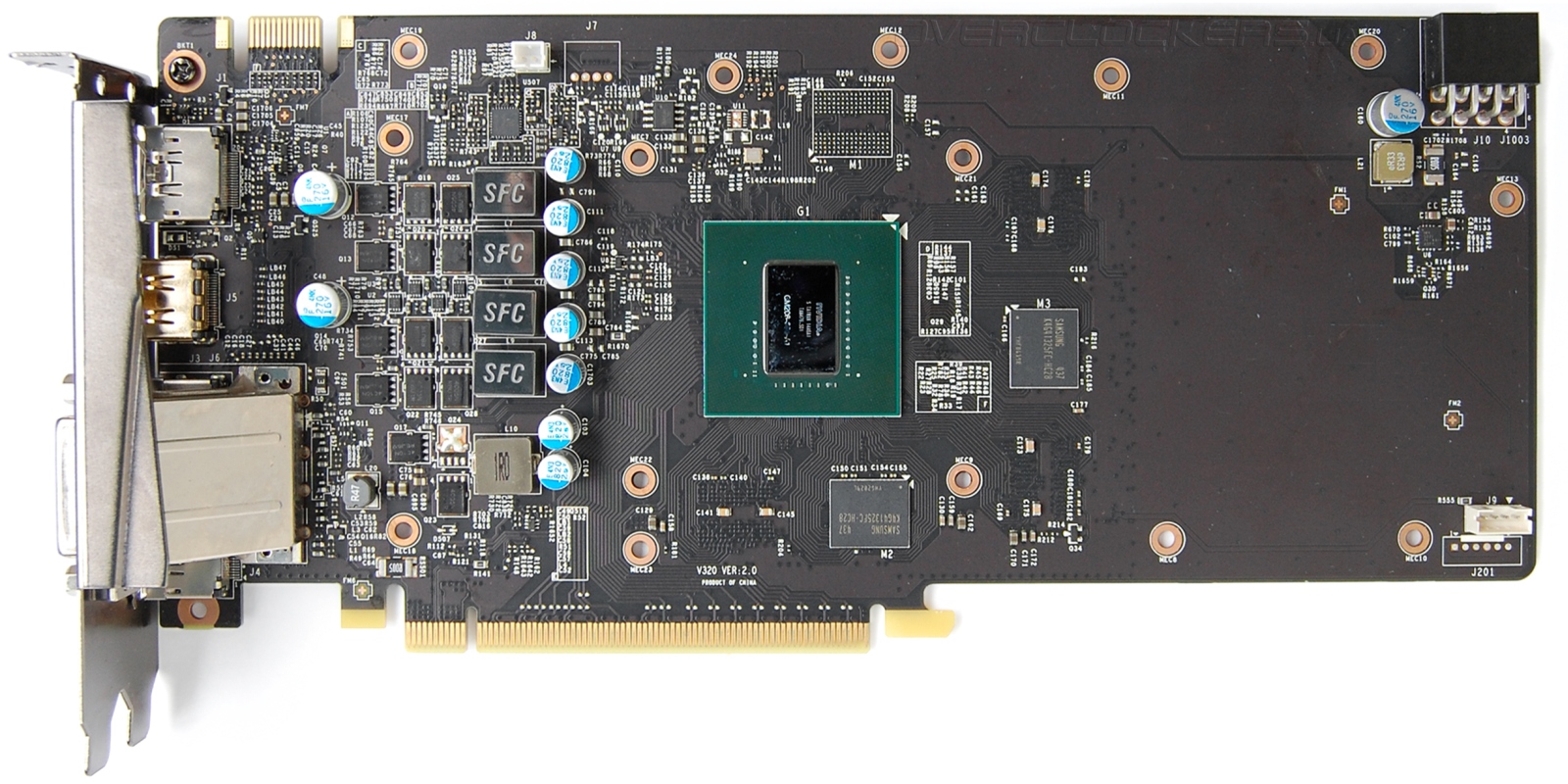

Если референс выполнен на миниатюрном куске текстолита, то у MSI Gaming плата длиной 25 сантиметров. При этом на ней полно пустого места. Питание графического процессора четырехфазное. Разъем питания один, но на восемь контактов.
Процессор GM206 обходится без защитной рамки. Кристалл прямоугольной формы.

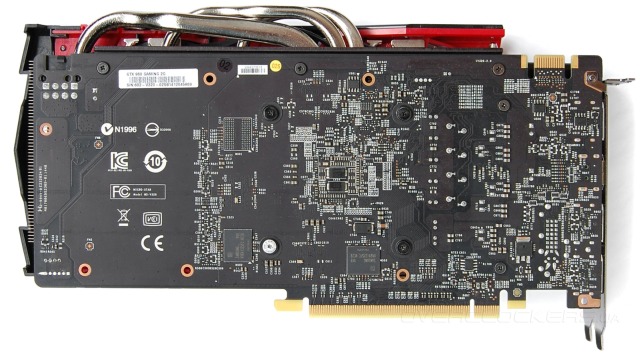

Два гигабайта памяти набраны четырьмя микросхемами Samsung K4G41325FC-HC28, распаянными с двух сторон платы.
По умолчанию MSI GTX 960 Gaming работает на базовой частоте ядра в 1216 МГц при Boost Clock 1279 МГц. Пиковое значение Boost до 1367 МГц. Эффективная частота памяти 7012 МГц.
Поддерживается три рабочих профиля, которые переключается при помощи приложения MSI Gaming App. Иконка программы висит в «системном трее». По клику раскрывается простое меню для выбора одного из трех частотных режимов. Есть и дополнительные возможности в виде настроек цветовых профилей и сверхскоростной режим вентиляторов для оверклокерских экспериментов, а также регулируется и изменяется тип подсветки бокового логотипа с дракончиком.
Самый быстрый режим OC Mode как раз соответствует начальным установкам. Переключение в Gaming Mode снижает базовую частоту ядра до 1190 МГц при Boost Clock 1253 МГц и пиковом значении в 1341 МГц. В Silent Mode базовое значение понижается до стандартного уровня 1126, но Boost Clock выше — 1190 МГц, а пиковое значение 1277 МГц. Silent Mode предполагает и более гибкий алгоритм управления оборотами вентиляторов с приоритетом на тишину. Впрочем, даже в OC Mode видеокарта настолько тихая, что нет никакого смысла жертвовать производительностью ради минимального изменения скорости вентиляторов.
Ниже приведены скриншоты мониторинга параметров при нагрузке в Metro Last Light (пять повторов бенчмарка) и Thief (семь прогонов теста). На последнем зафиксирован редкий момент с частотой 1254 МГц. Но в реальности частоту 1267 МГц можно считать абсолютно стабильной.
При отсутствии нагрузки вентиляторы полностью останавливаются, исключая любой возможный шум. Под нагрузкой в наших условиях (23 °C в комнате) они едва раскручивались до 800 об/мин, а потом стабилизировались где-то на уровне 700 об/мин. Так что и тут с гулом проблем не будет. Температура выше 64 °C не поднималась.
Результаты разгона графического процессора отличные. Он заработал на 1546 МГц при базовой частоте 1396 МГц. А вот память выше 7970 МГц теряла стабильность. Ранее протестированный экземпляр Inno3D iChill GeForce GTX 960 2GB Ultra оказался слабее по ядру, но лучше по разгону памяти.
На всякий случай скорость вентиляторов была незначительно повышена и зафиксирована на одном уровне (примерно 830 об/мин). Это позволило даже немного снизить нагрев.
